1

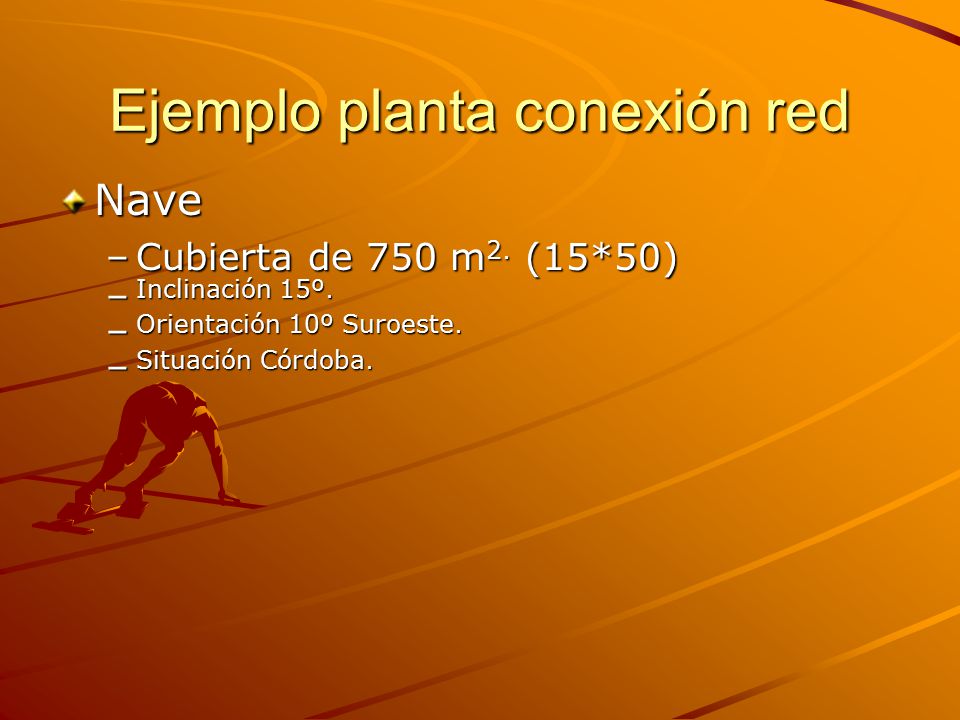

Ejemplo planta conexión red Nave –Cubierta de 750 m 2. (15*50) – Inclinación 15º. – Orientación 10º Suroeste. – Situación Córdoba.
3
Proceso de cálculo Determinación de la producción anual
6

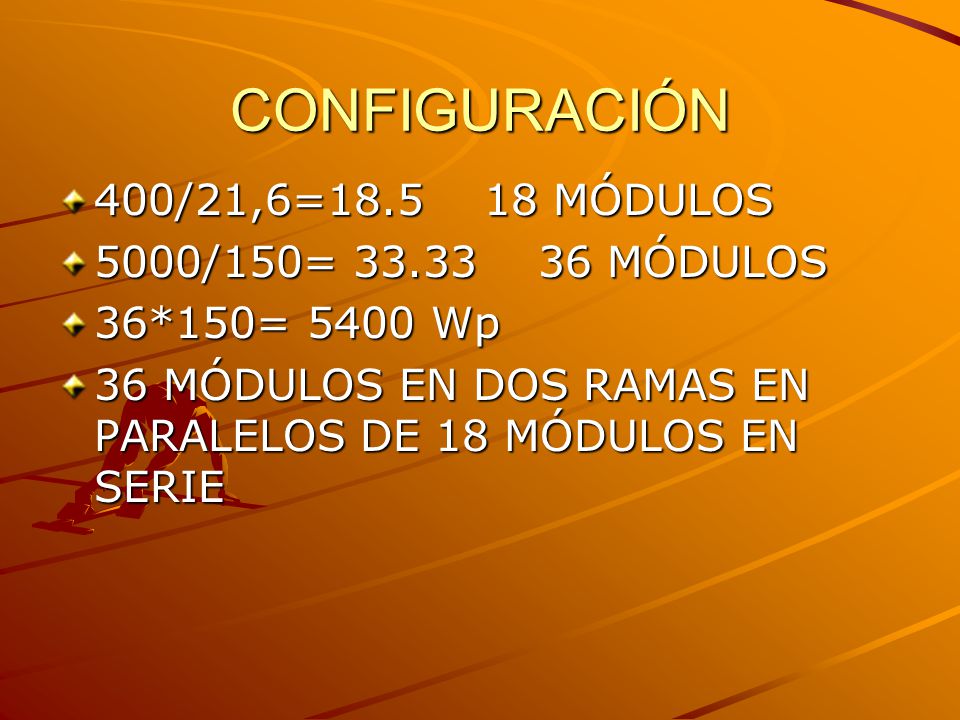

CONFIGURACIÓN 400/21,6=18.5 18 MÓDULOS 5000/150= 33.33 36 MÓDULOS 36*150= 5400 Wp 36 MÓDULOS EN DOS RAMAS EN PARALELOS DE 18 MÓDULOS EN SERIE
7

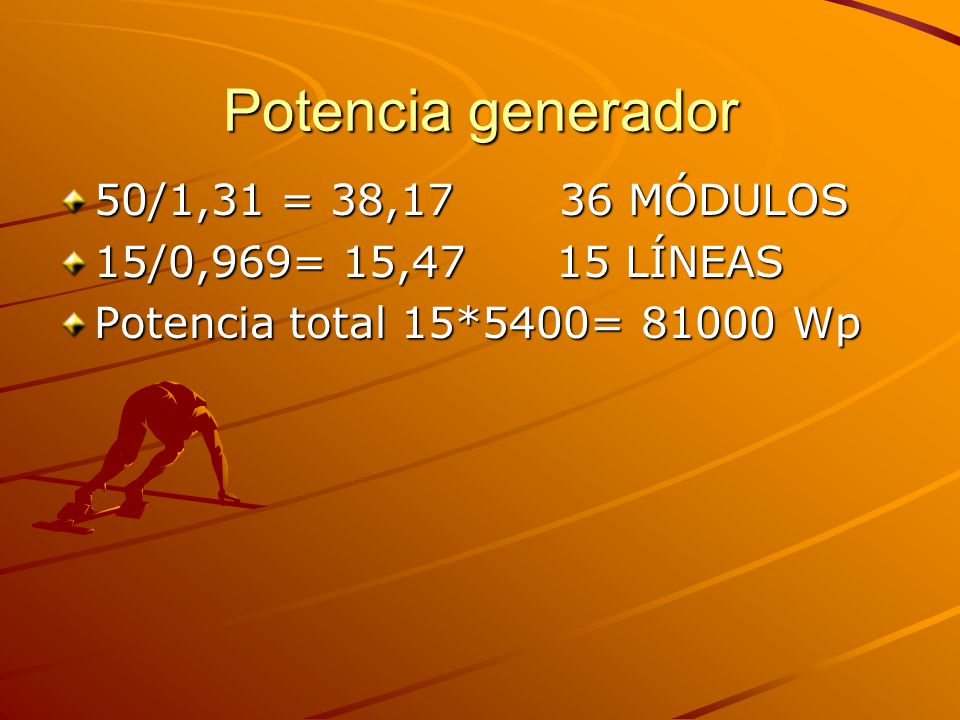

Potencia generador 50/1,31 = 38,17 36 MÓDULOS 15/0,969= 15,47 15 LÍNEAS Potencia total 15*5400= 81000 Wp
8

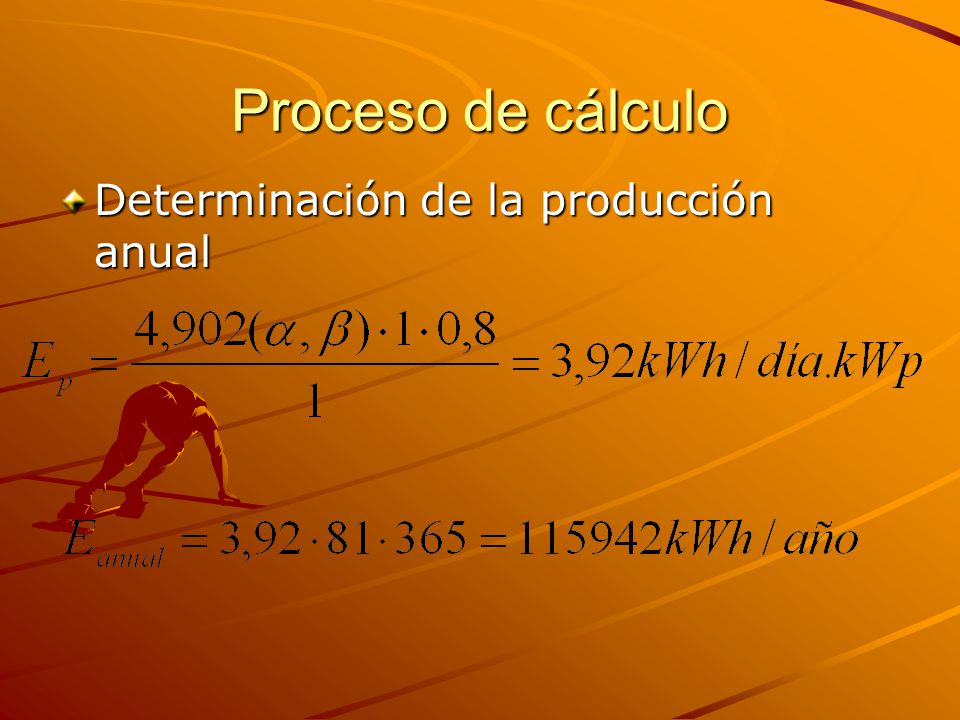

Proceso de cálculo Determinación de la producción anual
9

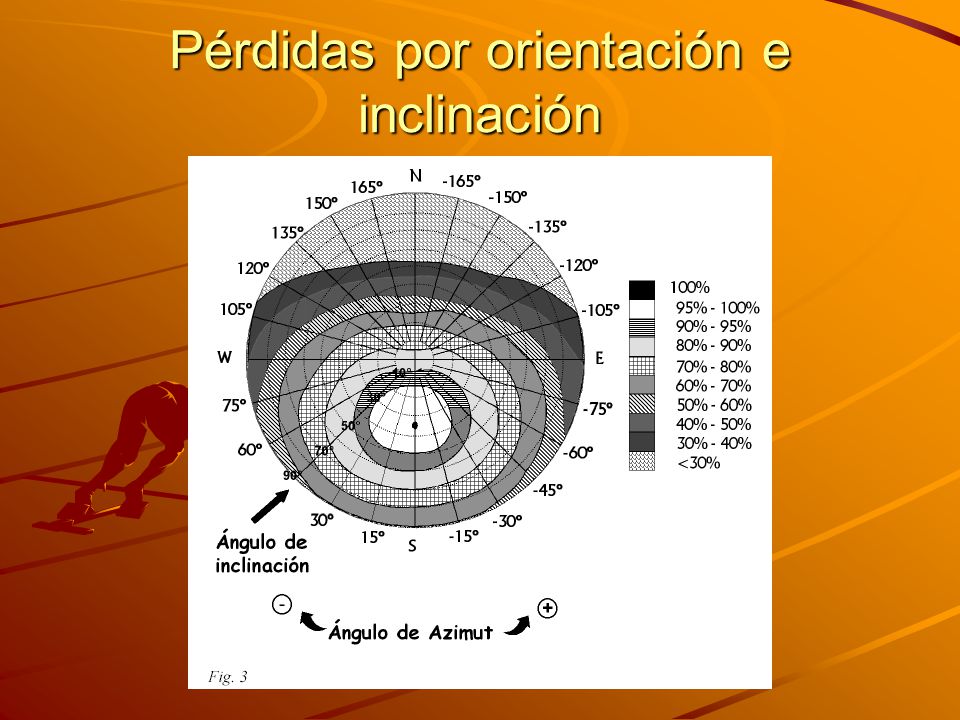

Pérdidas por orientación e inclinación
10
Pérdidas por orientación Para 10º orientación suroeste Y una inclinación de 15 º Las pérdidas son del 5 % La potencia total generada 110144,995 kWh/año
