1 Eficiencia Energética en Alumbrado Público orientada al ciudadano
Córdoba – 11 de mayo 2011 JORNADAS REGIONALES DE EFICIENCIA ENERGÉTICA de la utopía a la realidad Eficiencia Energética en Alumbrado Público orientada al ciudadano Mg. Ing. Fernando Deco / Ing. Jorge Nocino

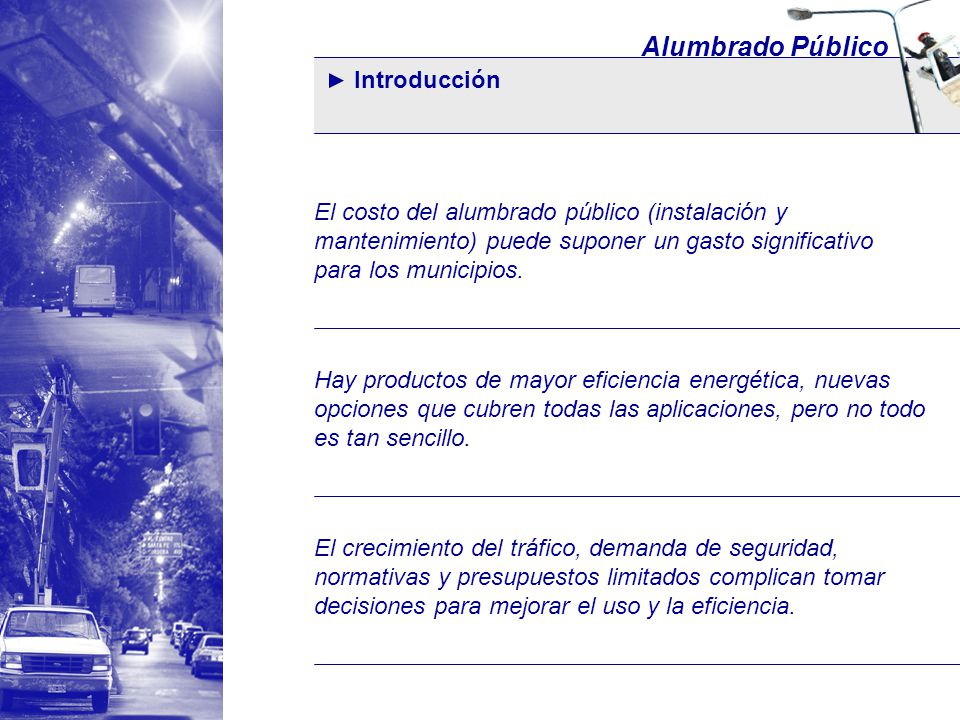

2 Alumbrado Público Introducción
El costo del alumbrado público (instalación y mantenimiento) puede suponer un gasto significativo para los municipios. Hay productos de mayor eficiencia energética, nuevas opciones que cubren todas las aplicaciones, pero no todo es tan sencillo. El crecimiento del tráfico, demanda de seguridad, normativas y presupuestos limitados complican tomar decisiones para mejorar el uso y la eficiencia.

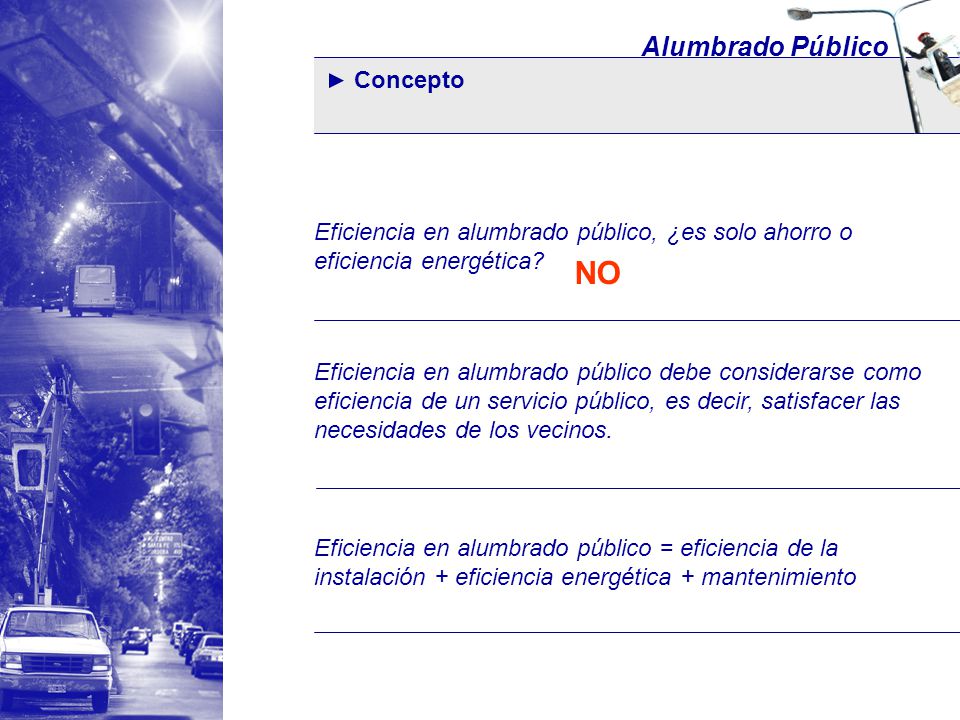

3 NO Alumbrado Público Concepto
Eficiencia en alumbrado público, ¿es solo ahorro o eficiencia energética? NO Eficiencia en alumbrado público debe considerarse como eficiencia de un servicio público, es decir, satisfacer las necesidades de los vecinos. Eficiencia en alumbrado público = eficiencia de la instalación + eficiencia energética + mantenimiento

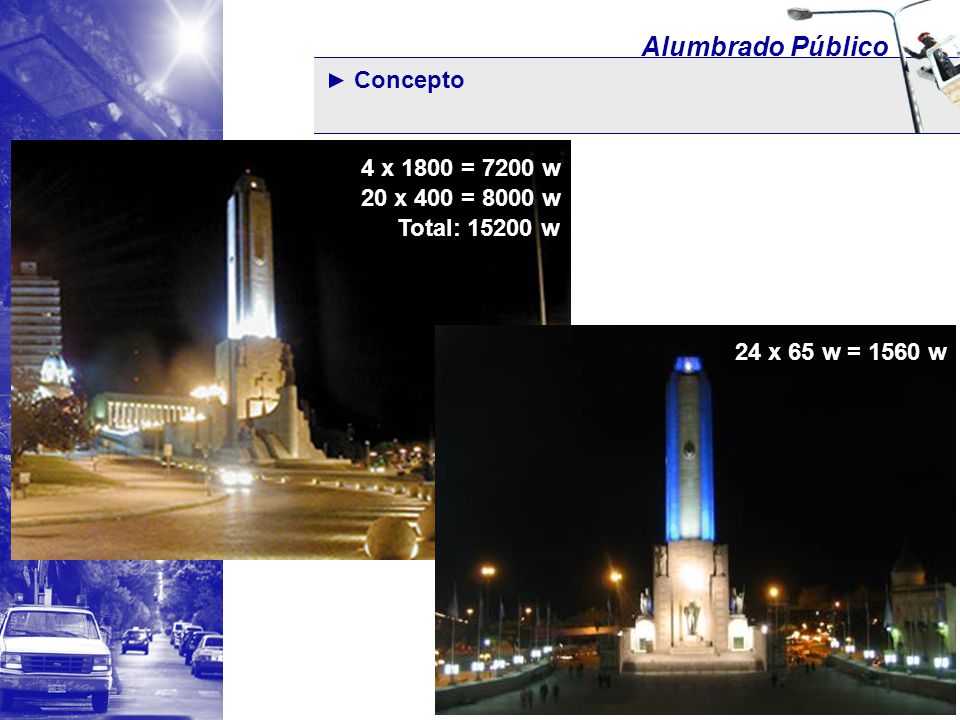

4 Alumbrado Público Concepto 4 x 1800 = 7200 w 20 x 400 = 8000 w
Total: w 24 x 65 w = 1560 w

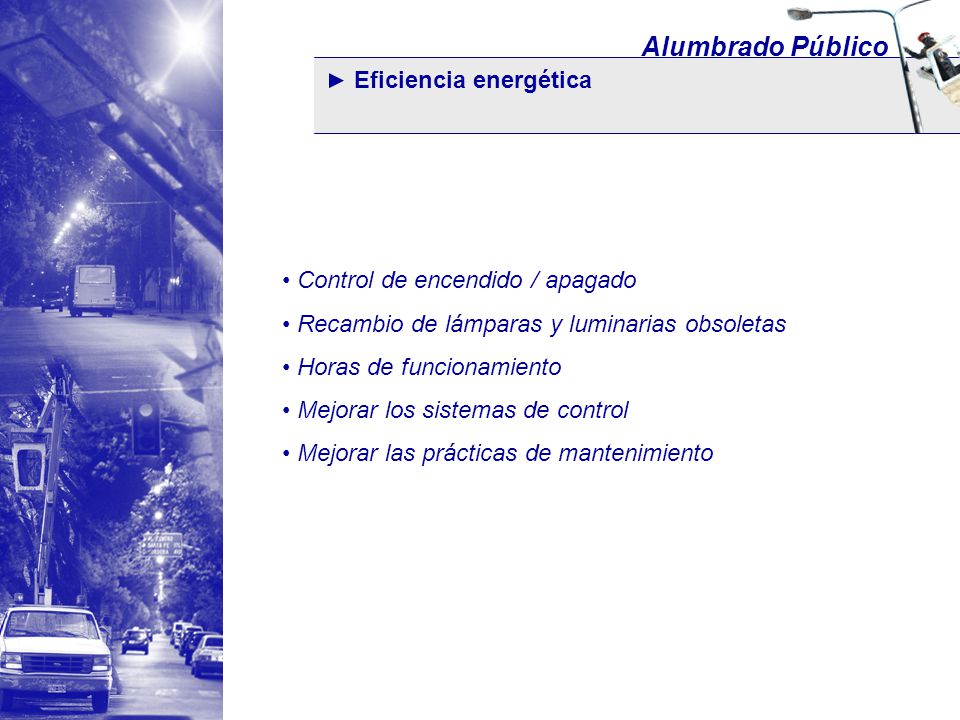

5 Alumbrado Público Eficiencia energética Control de encendido / apagado
Recambio de lámparas y luminarias obsoletas Horas de funcionamiento Mejorar los sistemas de control Mejorar las prácticas de mantenimiento

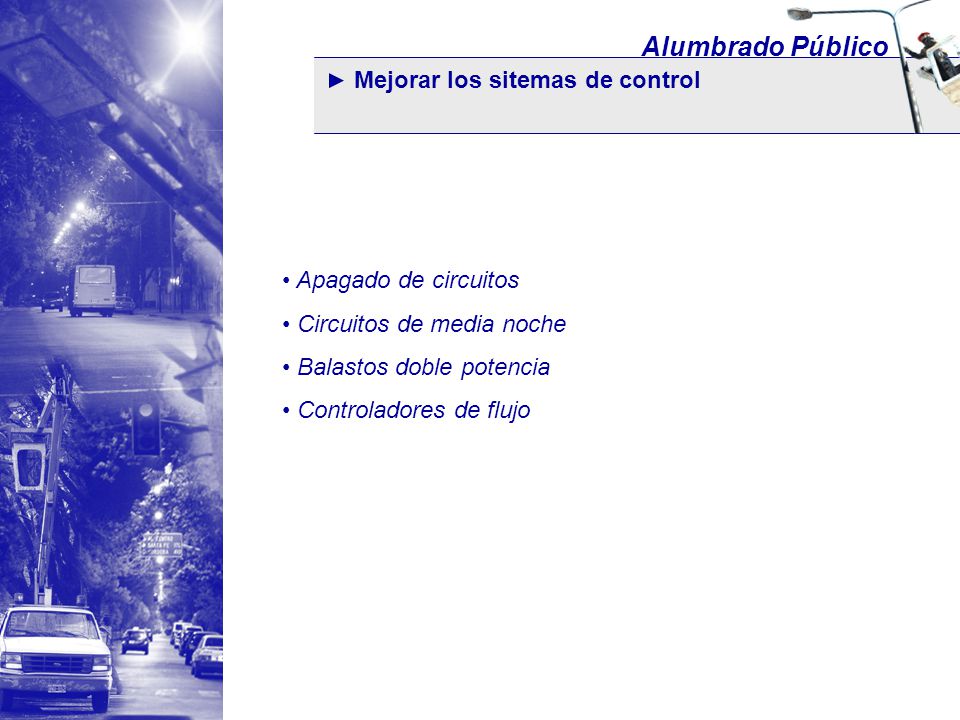

6 Alumbrado Público Mejorar los sitemas de control Apagado de circuitos
Circuitos de media noche Balastos doble potencia Controladores de flujo

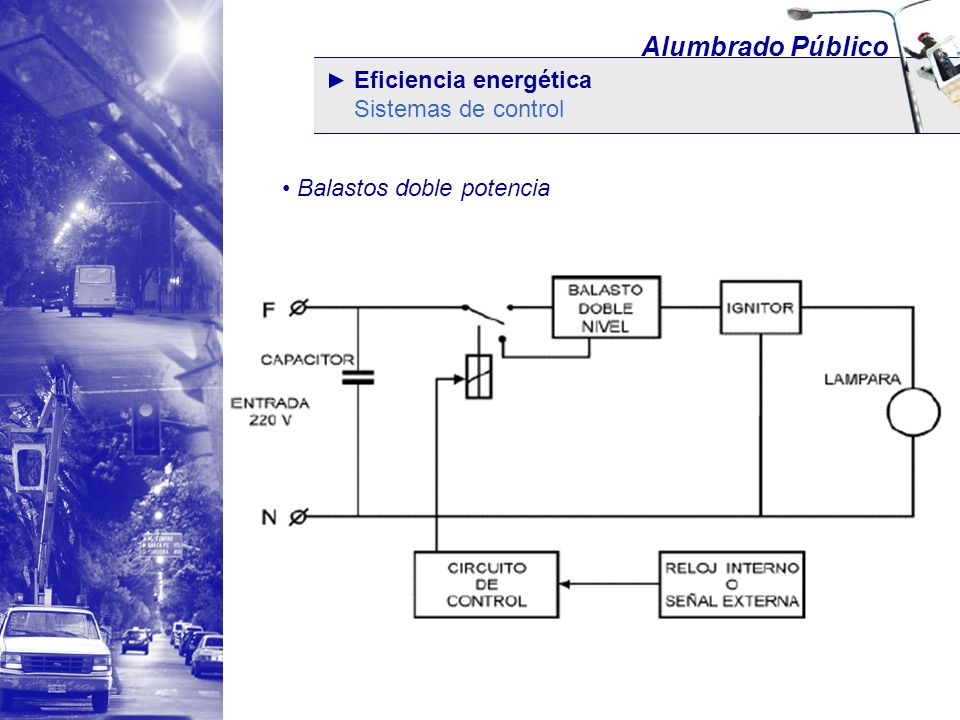

7 Alumbrado Público Eficiencia energética Sistemas de control
Balastos doble potencia

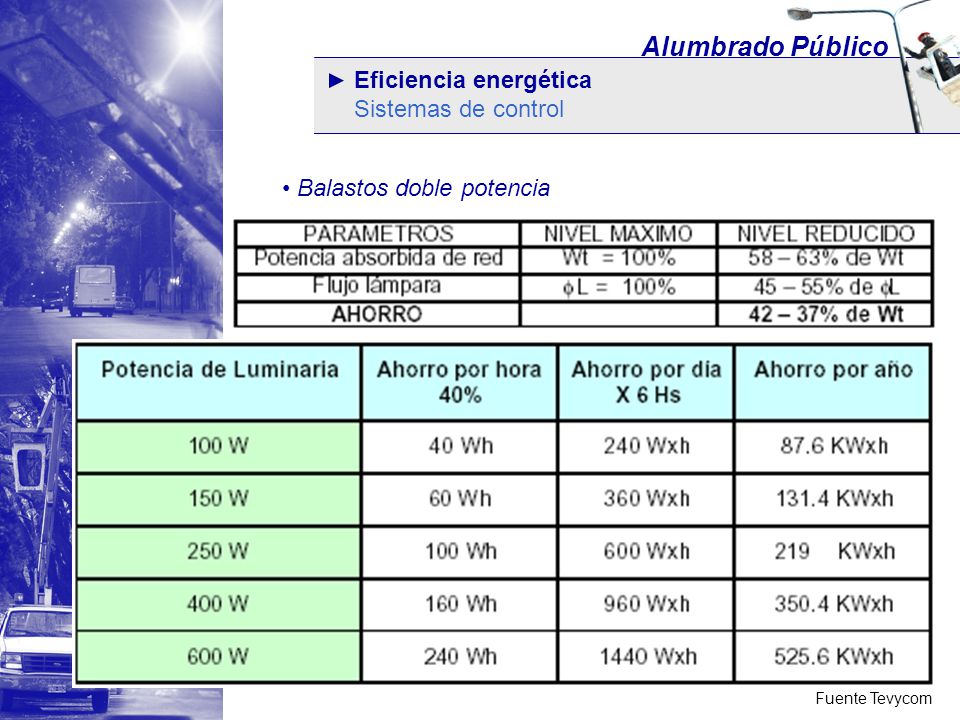

8 Alumbrado Público Eficiencia energética Sistemas de control
Balastos doble potencia Fuente Tevycom

9 Celulares técnicos en servicio.
Alumbrado Público Eficiencia energética Sistemas de control – Reguladores en cabecera Cliente Red empresa SMS de alarmas Celulares técnicos en servicio. PC Modem GSM Datos GSM Alarmas semáforos Control otros equipos Tableros de comando Reguladores de potencia Tableros de comando

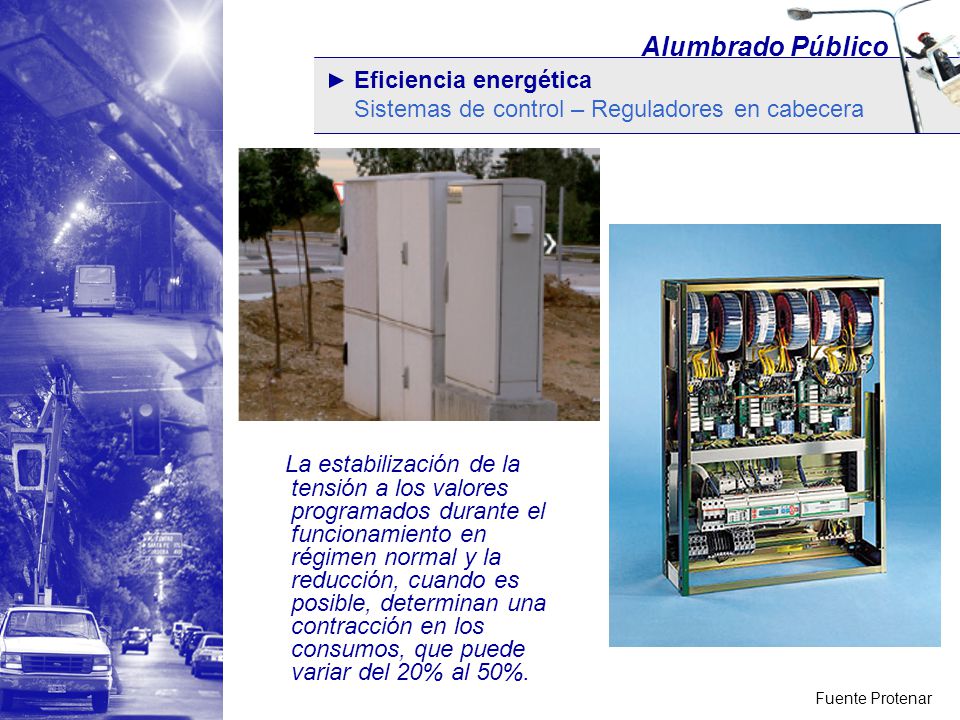

10 Alumbrado Público Eficiencia energética
Sistemas de control – Reguladores en cabecera La estabilización de la tensión a los valores programados durante el funcionamiento en régimen normal y la reducción, cuando es posible, determinan una contracción en los consumos, que puede variar del 20% al 50%. Fuente Protenar

11 Alumbrado Público Eficiencia energética
Reguladores en cabecera – Datos de campo 5,52 11,18 4,73 8.83 Tipo C – Norma IRAM-AADL J-2022

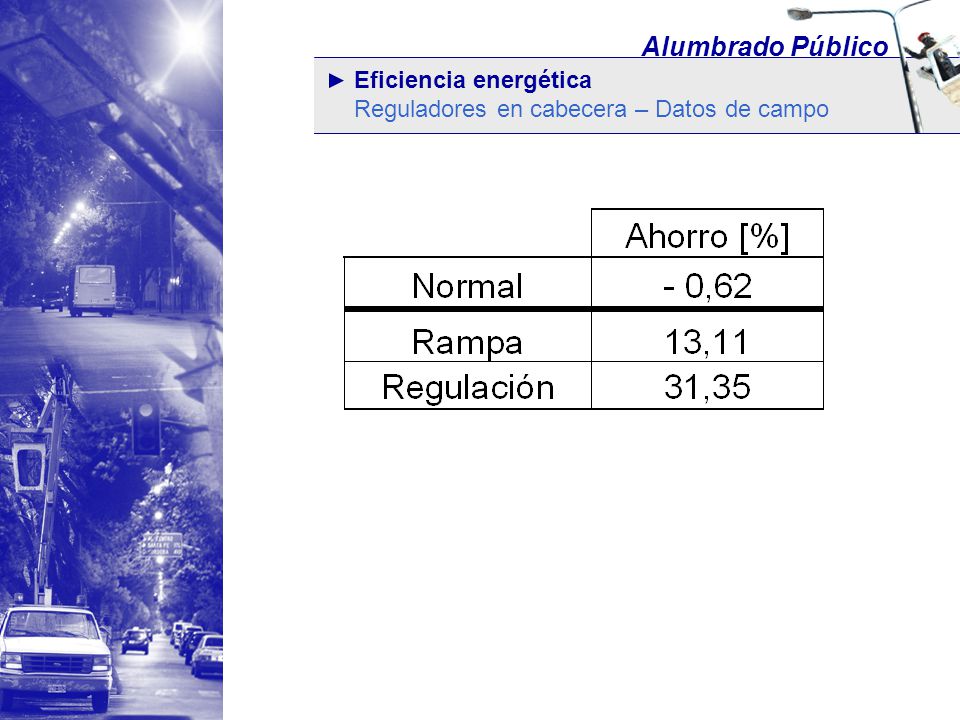

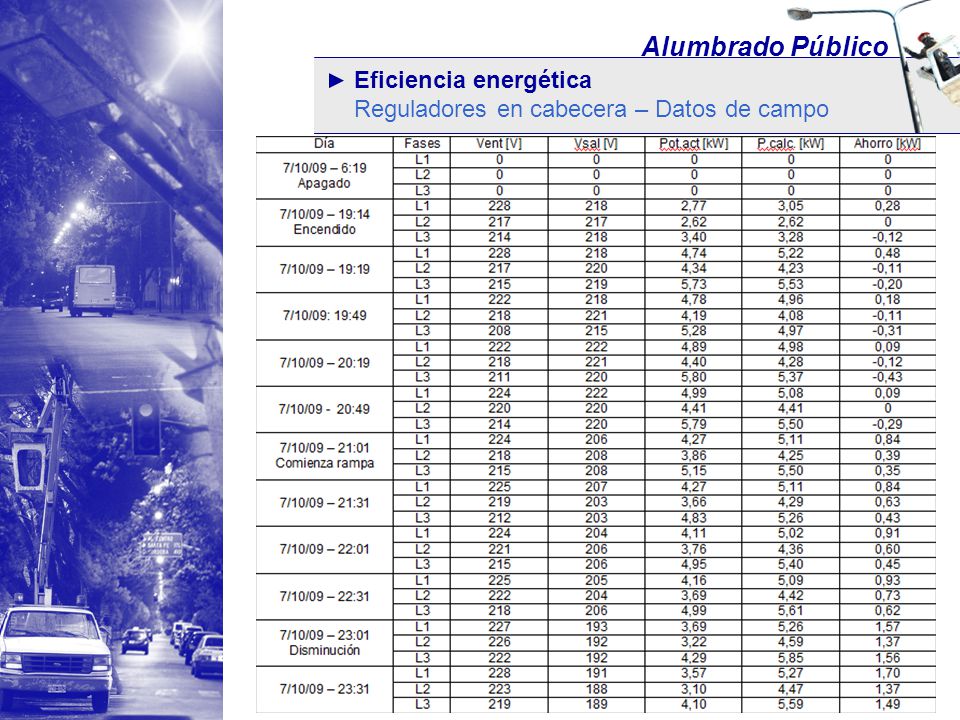

12 Alumbrado Público Eficiencia energética
Reguladores en cabecera – Datos de campo

13 Alumbrado Público Eficiencia energética
Reguladores en cabecera – Datos de campo

14 Alumbrado Público Eficiencia energética
Reguladores en cabecera – Datos de campo

15 Alumbrado Público Eficiencia energética
Reguladores en cabecera – Datos de campo

16 Alumbrado Público Eficiencia energética
Reguladores en cabecera – Datos de campo Control de fallas, reclamos, reparaciones y encuestas: En el período febrero 2007 – abril 2011 no se han registrado fallas en las instalaciones bajo estudio. Se realizaron encuestas a los vecinos en los instantes en que se realizaban las mediciones lumínicas, obteniéndose conformidad con la iluminación y no mostraron incomodidad con la disminución y en muchos casos no era percibida. Esto se debe a la rampa de descenso de la tensión y consiguiente disminución lenta del flujo luminoso, lo que provoca que el ojo se adapte al nuevo nivel prácticamente sin percepción de quienes estaban presente en el momento de la disminución. Aquellas personas que no estaban presentes no notaron la disminución, debido a que se mantienen las uniformidades, factor muy importante en la percepción visual del entorno.

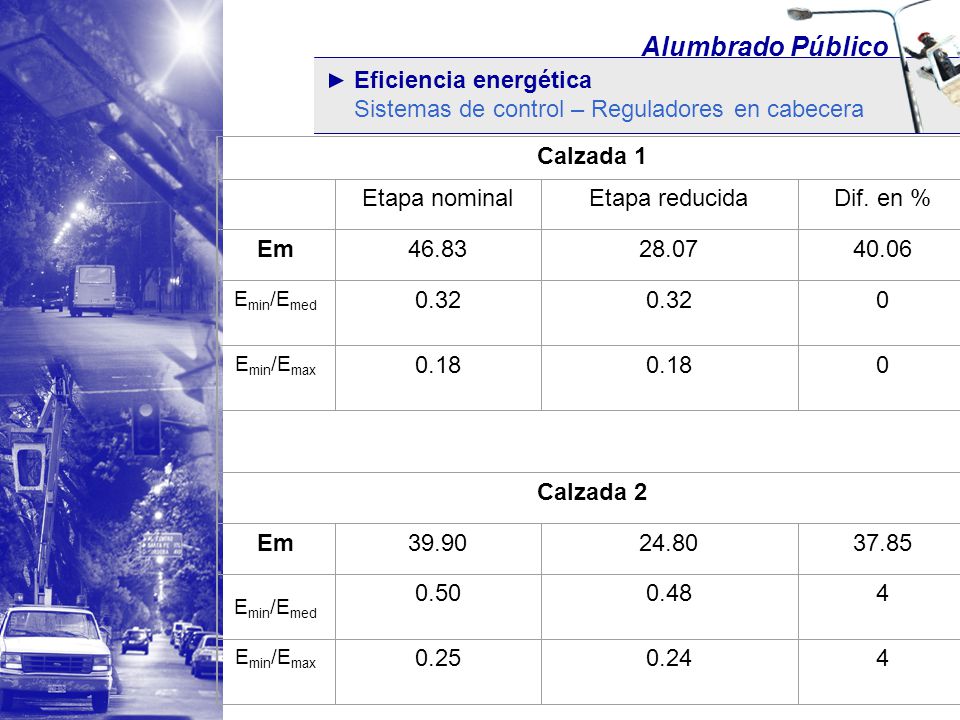

17 Alumbrado Público Eficiencia energética
Sistemas de control – Reguladores en cabecera Calzada 1 Etapa nominal Etapa reducida Dif. en % Em 46.83 28.07 40.06 Emin/Emed 0.32 Emin/Emax 0.18 Calzada 2 39.90 24.80 37.85 0.50 0.48 4 0.25 0.24 Emin/Emed

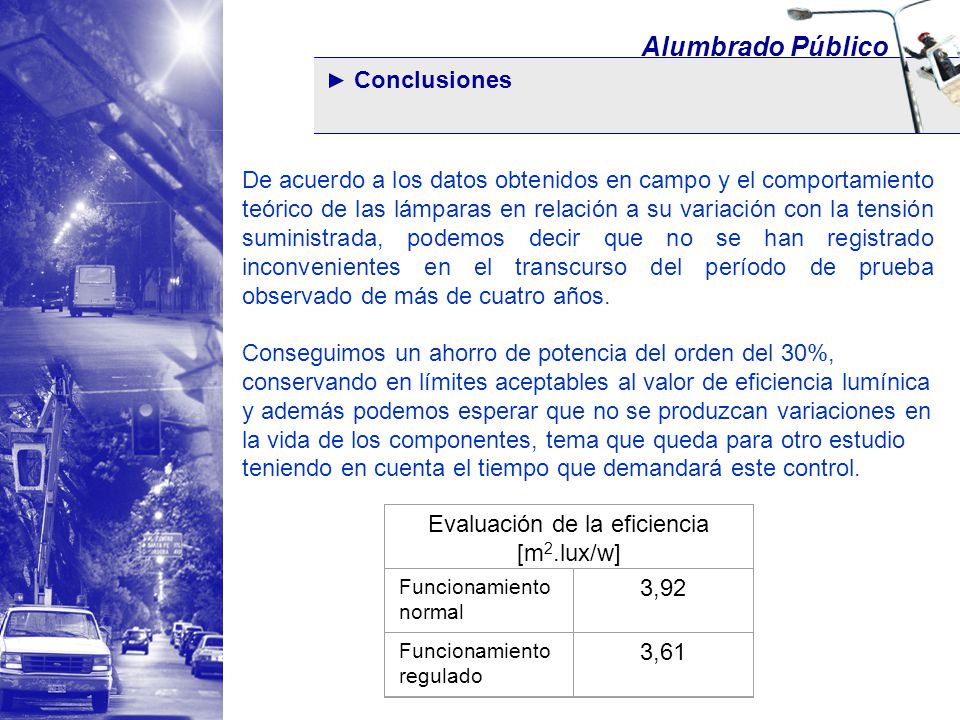

18 Evaluación de la eficiencia [m2.lux/w]
Alumbrado Público Conclusiones De acuerdo a los datos obtenidos en campo y el comportamiento teórico de las lámparas en relación a su variación con la tensión suministrada, podemos decir que no se han registrado inconvenientes en el transcurso del período de prueba observado de más de cuatro años. Conseguimos un ahorro de potencia del orden del 30%, conservando en límites aceptables al valor de eficiencia lumínica y además podemos esperar que no se produzcan variaciones en la vida de los componentes, tema que queda para otro estudio teniendo en cuenta el tiempo que demandará este control. Evaluación de la eficiencia [m2.lux/w] Funcionamiento normal 3,92 Funcionamiento regulado 3,61

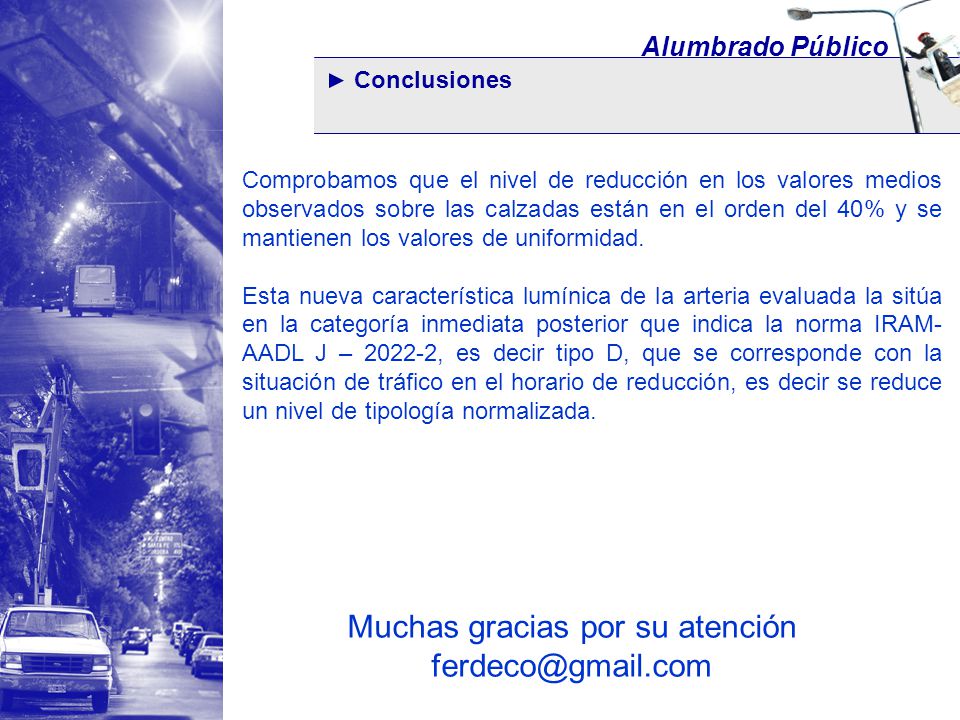

19 Muchas gracias por su atención
Alumbrado Público Conclusiones Comprobamos que el nivel de reducción en los valores medios observados sobre las calzadas están en el orden del 40% y se mantienen los valores de uniformidad. Esta nueva característica lumínica de la arteria evaluada la sitúa en la categoría inmediata posterior que indica la norma IRAM-AADL J – , es decir tipo D, que se corresponde con la situación de tráfico en el horario de reducción, es decir se reduce un nivel de tipología normalizada. Muchas gracias por su atención
