1 Sensores Remotos Juan Manuel Cellini
Cátedra de Biometría Forestal - Departamento de Ciencias Exáctas Facultad de Ciencias Agrarias y Forestales - UNLP

2 Sensores Remotos Aparatos para la medición o adquisición de información sobre algunas propiedades de un objeto o fenómeno, sin estar en contacto físico con el objeto o fenómeno bajo estudio. La principal base física de la Percepción Remota, es la capacidad de los sensores para medir variaciones espectrales, espaciales o temporales en los cuerpos energéticos. Resolucion: Se refiere al nivel de detalle de la imagen en dos sentidos: Radiométrico: Número de niveles de energía que pueden ser distinguidos. Puede ser casi infinito en fotografías; pero limitado en imágenes digitales. Espacial: El objeto más pequeño que puede ser identificado

3 Sensores Remotos Espectro electromagnetico:
Es el arreglo ordenado de los varios tipos de radiaciones conocidas, que van desde los rayos cósmicos cortos, rayos gamma, rayos X, radiación ultravioleta, espectro visible, infrarrojo, microondas, radio y TV.

4 Sensores Remotos Radiación UV (0.3ųm-0.4). Atraviesa atmosfera. Detectable con film y fotodetectores Infrarrojo reflectivo. Puede detectarse con films fotográficos. Se divide en IR cercano e IR medio Radiación UV < 0.3ųm. Absorbida por el ozono de la atmosfera Infrarrojo Termal. Energía emitida por cuerpos y es captada por los barredores multiespectrales (MSS) Radiación absorbida por la atmosfera Infrarrojo Termal. Energía emitida por cuerpos y es captada por los barredores multiespectrales (MSS) Longitudes de Onda empleadas en radiodifusión

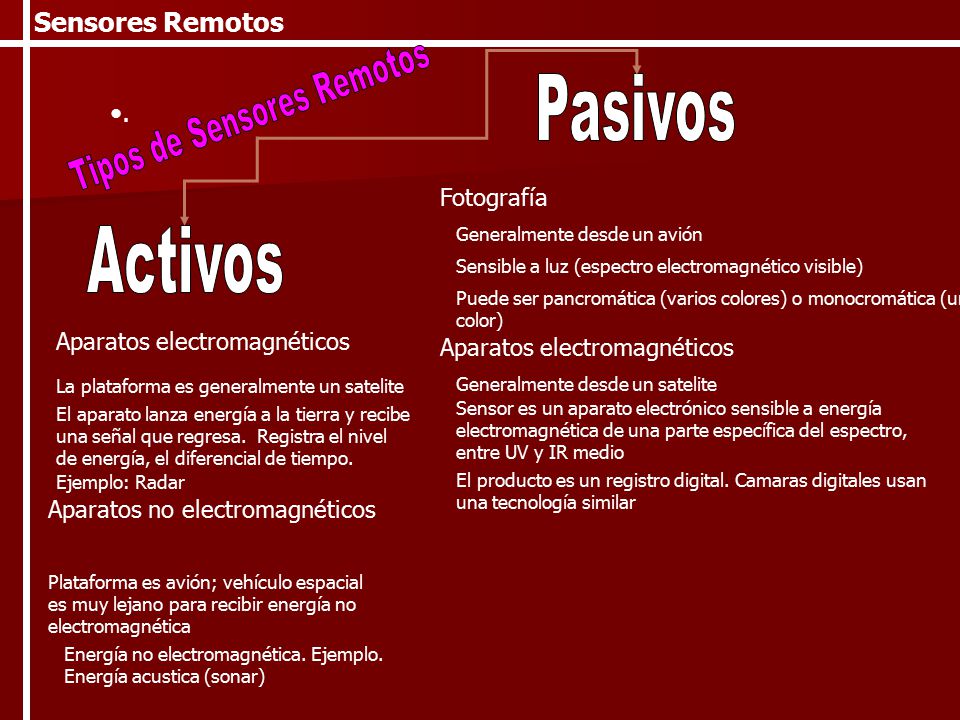

5 Tipos de Sensores Remotos
Pasivos . Tipos de Sensores Remotos Fotografía Generalmente desde un avión Activos Sensible a luz (espectro electromagnético visible) Puede ser pancromática (varios colores) o monocromática (un color) Aparatos electromagnéticos Aparatos electromagnéticos La plataforma es generalmente un satelite Generalmente desde un satelite Sensor es un aparato electrónico sensible a energía electromagnética de una parte específica del espectro, entre UV y IR medio El aparato lanza energía a la tierra y recibe una señal que regresa. Registra el nivel de energía, el diferencial de tiempo. Ejemplo: Radar El producto es un registro digital. Camaras digitales usan una tecnología similar Aparatos no electromagnéticos Plataforma es avión; vehículo espacial es muy lejano para recibir energía no electromagnética Energía no electromagnética. Ejemplo. Energía acustica (sonar)

6 Sensores Remotos Satelites de Observación BANDAS LANDSAT TM
Sistemas más usados: LANDSAT TM ('Thematic Mapper‘) "Multiespectral": tienen varias bandas, dentro o cerca del espectro visible (azul, rojo, verde, infrarojo). Sensores pasivos Resolución radiométrica de 256 niveles = un byte de 8-bits de memoria de computadora por pixel La energía electromagnetica es emitida por la superficie terrestre y los objetos en ella, reflejada de la radiación solar directa o indirecta (la termal es radiación de onda larga) BANDAS LANDSAT TM 1 : azul visible (0,42 - 0,52µm) 2 : verde visible (0,52 - 0,60µm) 3 : rojo visible (0,63 - 0,69µm) 4 : IR cercano (IR) (0,76 - 0,90µm) 5 : IR medio (1,55 - 1,75µm) 6 : IR termal ( µm) Resolución espacial de 30x30 m. En bandas 1-5 y 7, 120x120m en banda TM 6.

7 Sensores Remotos

8 Sensores Remotos

9 Sensores Remotos

10 Sensores Remotos

11 Sensores Remotos

12 Sensores Remotos

13 Sensores Remotos

14 GRACIAS Gracias
