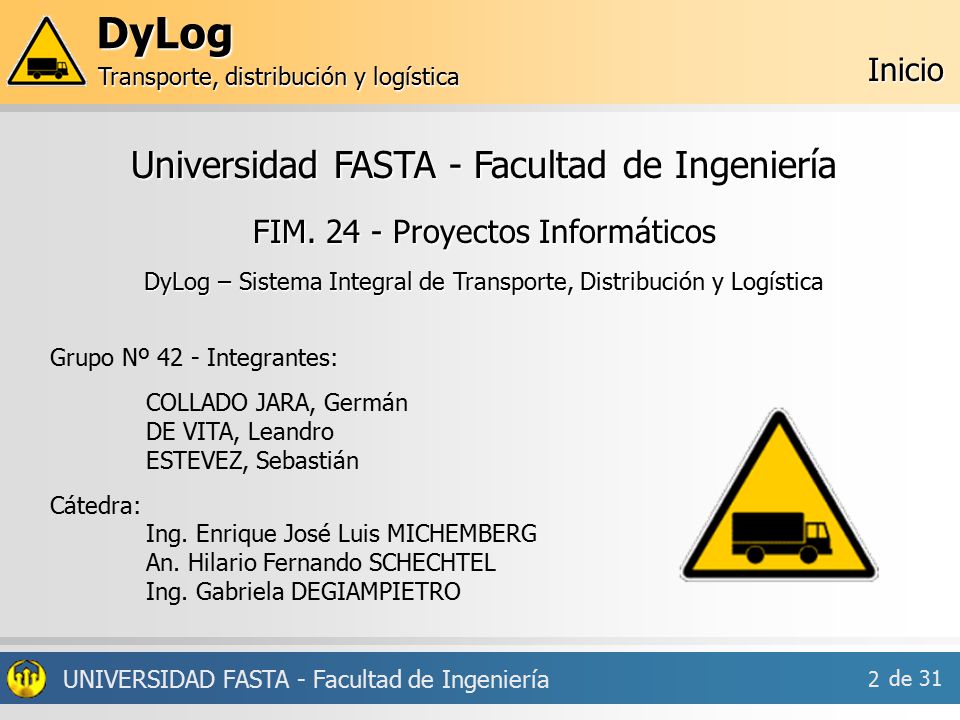

3 UNIVERSIDAD FASTA - Facultad de Ingeniería Inicio Universidad FASTA - Facultad de Ingeniería FIM. 24 - Proyectos Informáticos DyLog – Sistema Integral de Transporte, Distribución y Logística Grupo Nº 42 - Integrantes: COLLADO JARA, Germán DE VITA, Leandro ESTEVEZ, Sebastián Cátedra: Ing. Enrique José Luis MICHEMBERG An. Hilario Fernando SCHECHTEL Ing. Gabriela DEGIAMPIETRO 2 de 31DyLog Transporte, distribución y logística

4 Etapas de la presentación Introducción Estructura del sistema Ingreso al sistema Caso de uso Otras características Conclusiones UNIVERSIDAD FASTA - Facultad de Ingeniería 3 de 31DyLog Transporte, distribución y logística

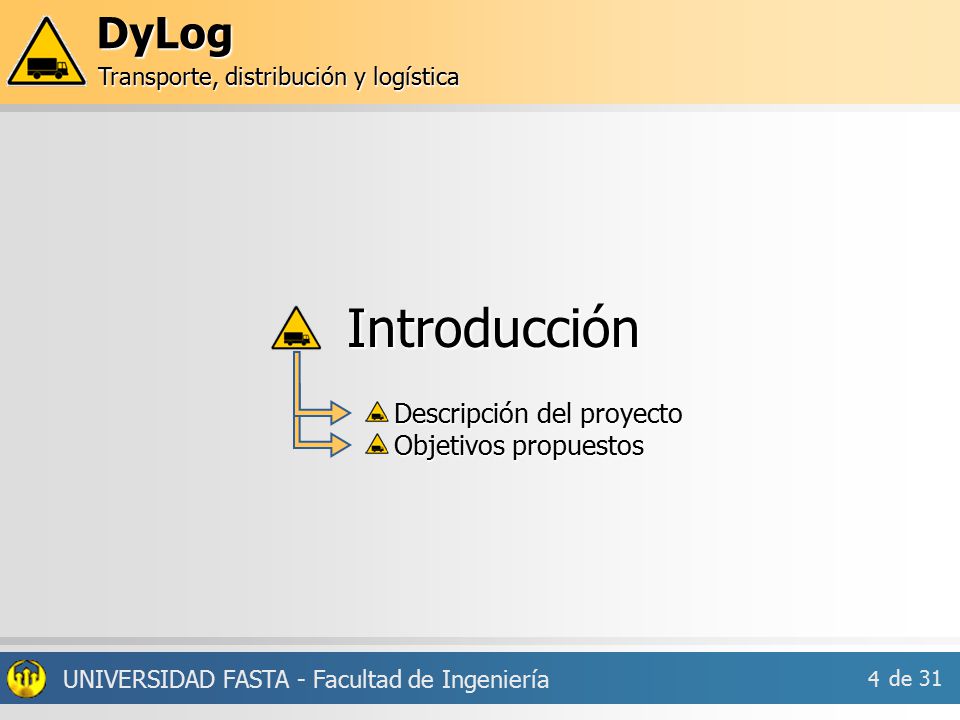

5 Introducción UNIVERSIDAD FASTA - Facultad de Ingeniería Introducción Introducción - Descripción del proyecto - Objetivos propuestos 4 de 31DyLog Transporte, distribución y logística

6 UNIVERSIDAD FASTA - Facultad de Ingeniería Introducción Descripción del proyecto 5 DyLog es un sistema de gestión integral destinado a pequeñas y medianas empresas dedicadas a brindar servicios de transporte, distribución y logística Aplicación Gestión Aplicación Gestión Sitio Web Sitio Web + Proyecto DyLog de 31DyLog Transporte, distribución y logística

7 UNIVERSIDAD FASTA - Facultad de Ingeniería Introducción Objetivos propuestos Mantener la información centralizada, actualizada, y accesible Gestionar el uso de los recursos de la empresa Garantizar la identificación y el rastreo de los envíos Proteger y auditar el acceso a la información Controlar el movimiento de artículos en depósito Proveer una interfaz intuitiva al usuario final Brindar información actualizada a clientes a través de Internet 6 de 31DyLog Transporte, distribución y logística

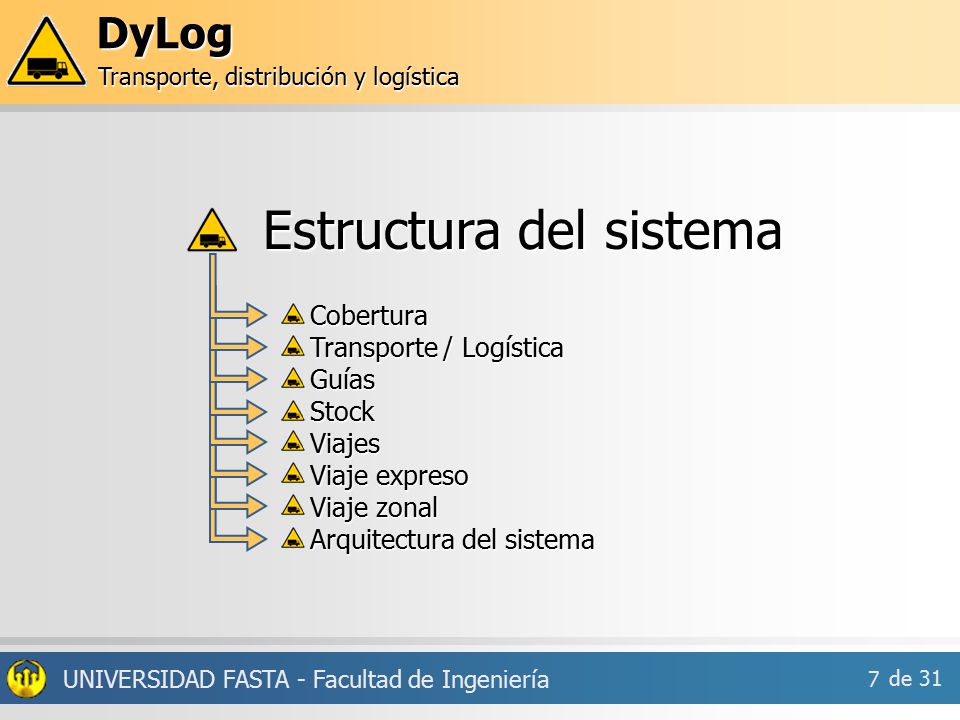

8 Estructura del sistema UNIVERSIDAD FASTA - Facultad de Ingeniería 7 de 31DyLog Transporte, distribución y logística Estructura del sistema Estructura del sistema - Cobertura - Transporte / Logística - Guías - Stock - Viajes - Viaje expreso - Viaje zonal - Arquitectura del sistema

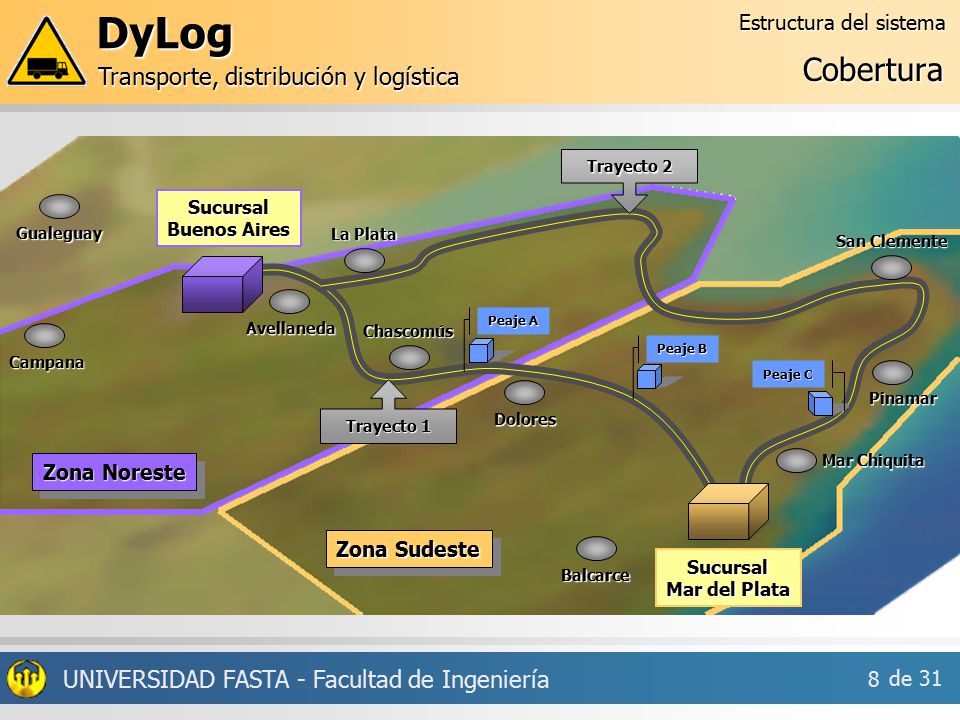

9 UNIVERSIDAD FASTA - Facultad de Ingeniería Estructura del sistema Cobertura 8 de 31DyLog Transporte, distribución y logística Zona Noreste Zona Sudeste Trayecto 1 Trayecto 2 Peaje B Peaje A Peaje C Gualeguay Chascomús La Plata Avellaneda Campana Pinamar Dolores Mar Chiquita Balcarce San Clemente Sucursal Buenos Aires Sucursal Mar del Plata

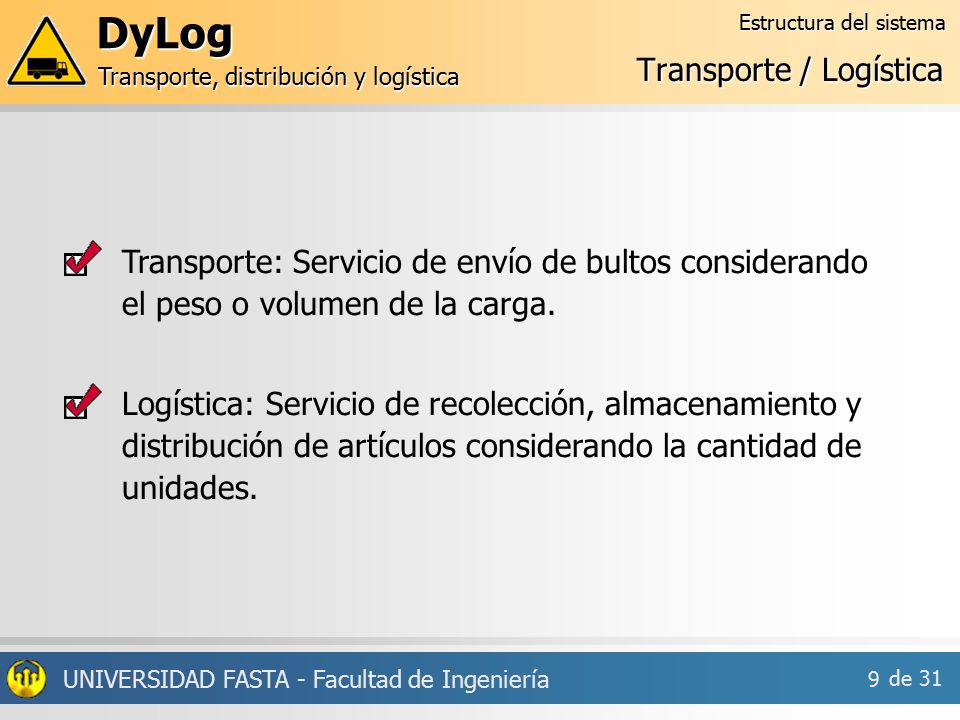

10 UNIVERSIDAD FASTA - Facultad de Ingeniería Estructura del sistema Transporte / Logística 9 Transporte: Servicio de envío de bultos considerando el peso o volumen de la carga. Logística: Servicio de recolección, almacenamiento y distribución de artículos considerando la cantidad de unidades. de 31DyLog Transporte, distribución y logística

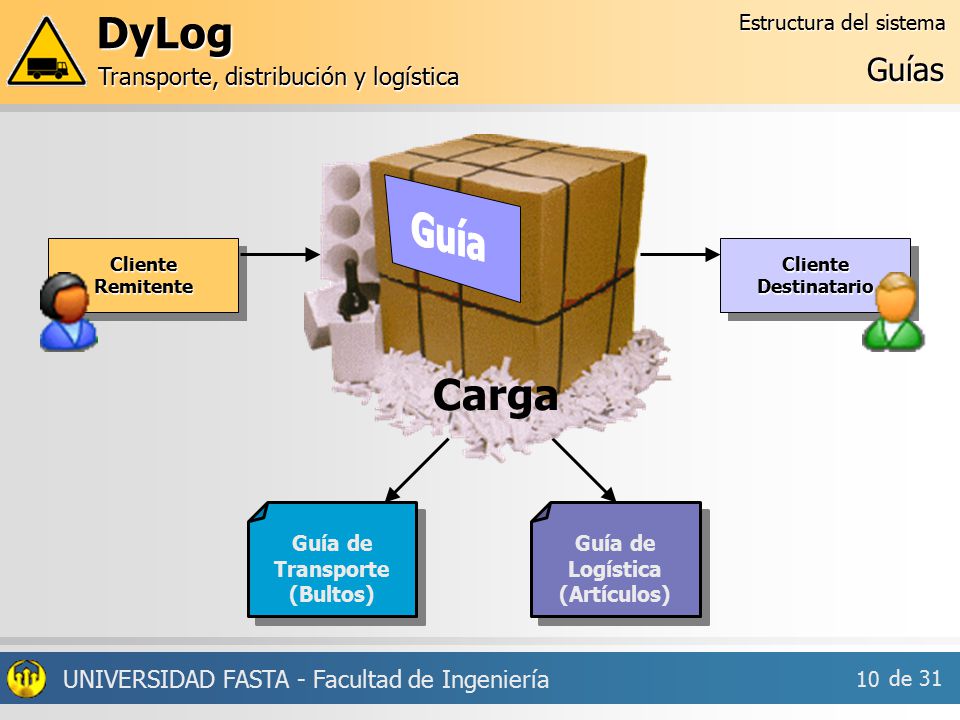

11 UNIVERSIDAD FASTA - Facultad de Ingeniería Estructura del sistema Guías 10 Guía de Logística (Artículos) Guía de Logística (Artículos) Guía de Transporte (Bultos) Guía de Transporte (Bultos) Carga Cliente Remitente Cliente Destinatario de 31DyLog Transporte, distribución y logística

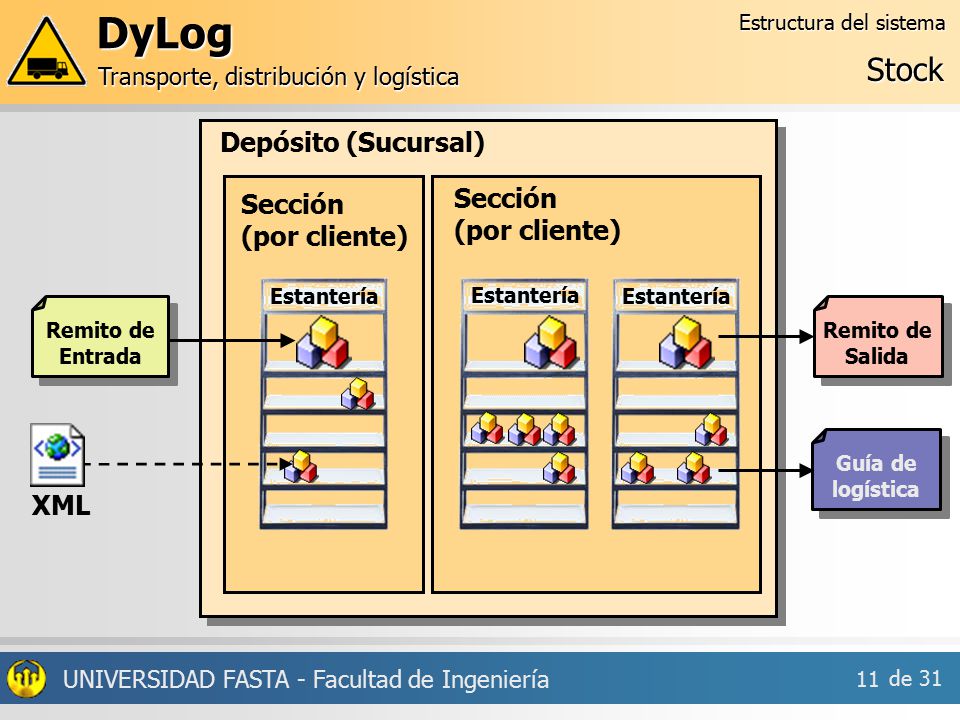

12 UNIVERSIDAD FASTA - Facultad de Ingeniería Estructura del sistema Stock 11 Depósito (Sucursal) Sección (por cliente) Sección (por cliente) Estantería Remito de Entrada Remito de Entrada Remito de Salida Remito de Salida Guía de logística Guía de logística XML de 31DyLog Transporte, distribución y logística

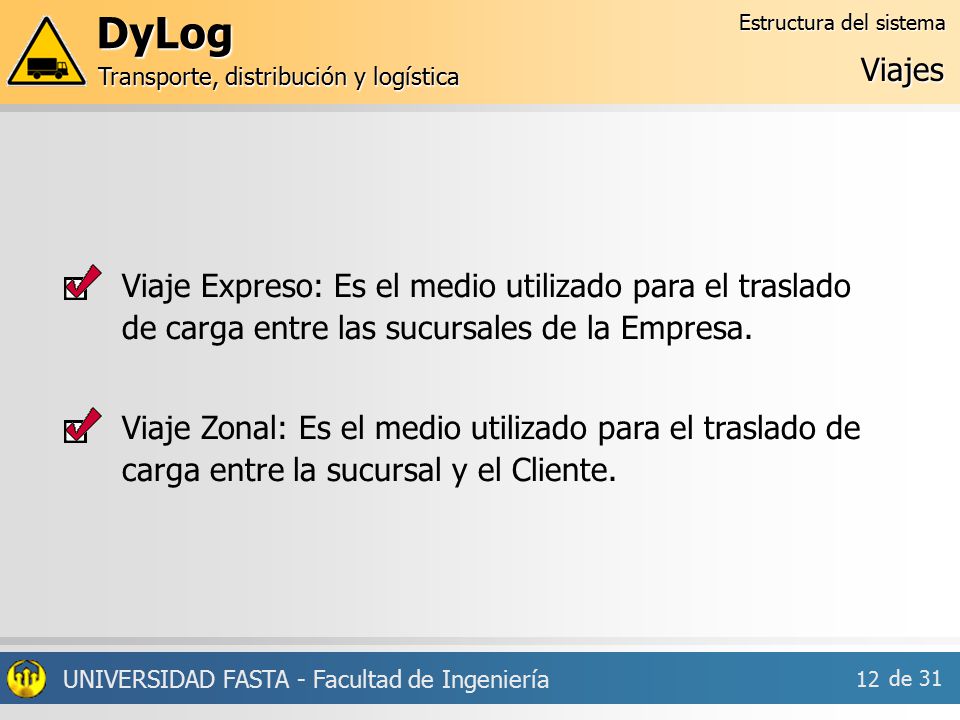

13 UNIVERSIDAD FASTA - Facultad de Ingeniería Estructura del sistema Viajes 12 Viaje Expreso: Es el medio utilizado para el traslado de carga entre las sucursales de la Empresa. Viaje Zonal: Es el medio utilizado para el traslado de carga entre la sucursal y el Cliente. de 31DyLog Transporte, distribución y logística

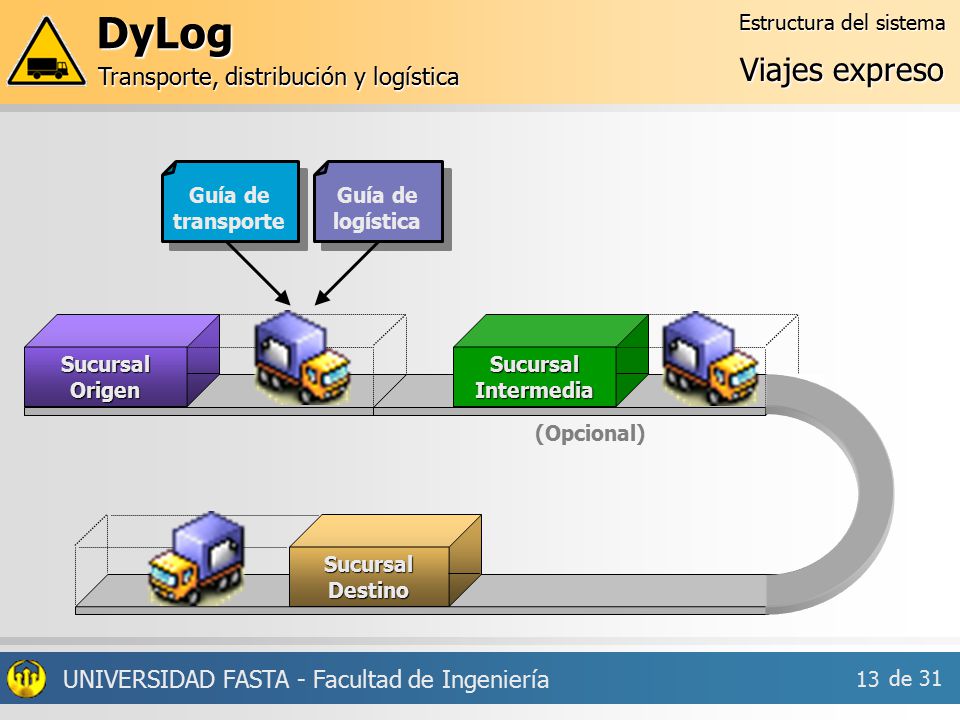

14 UNIVERSIDAD FASTA - Facultad de Ingeniería Estructura del sistema Viajes expreso 13 Guía de transporte Guía de transporte Guía de logística Guía de logística SucursalOrigen SucursalIntermedia (Opcional) SucursalDestino de 31DyLog Transporte, distribución y logística

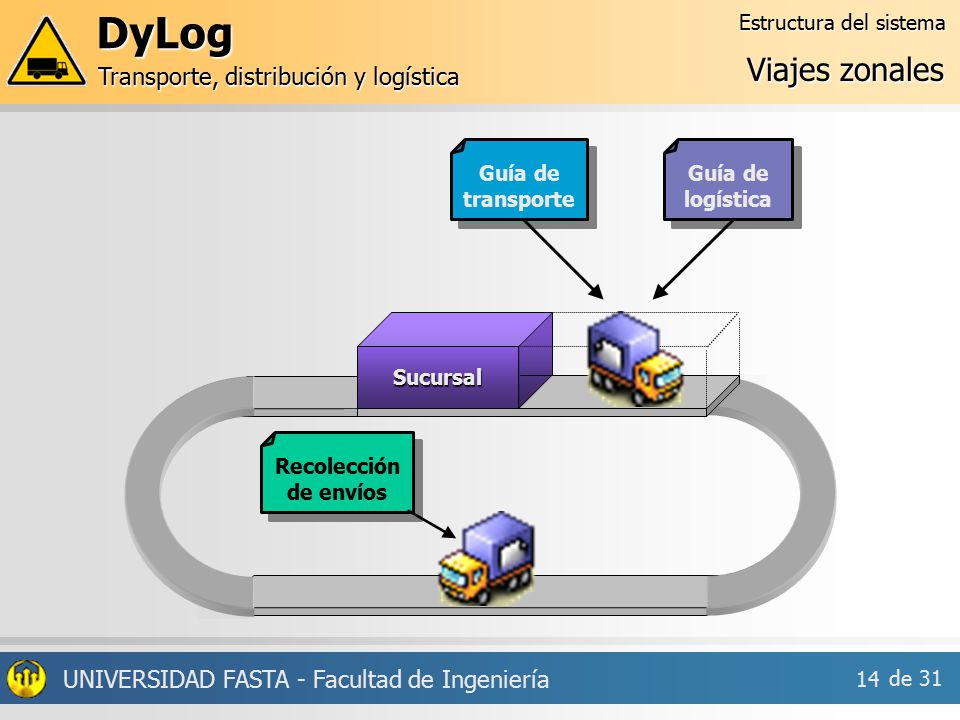

15 UNIVERSIDAD FASTA - Facultad de Ingeniería Estructura del sistema Viajes zonales 14 Recolección de envíos Recolección de envíos Guía de transporte Guía de transporte Guía de logística Guía de logística Sucursal de 31DyLog Transporte, distribución y logística

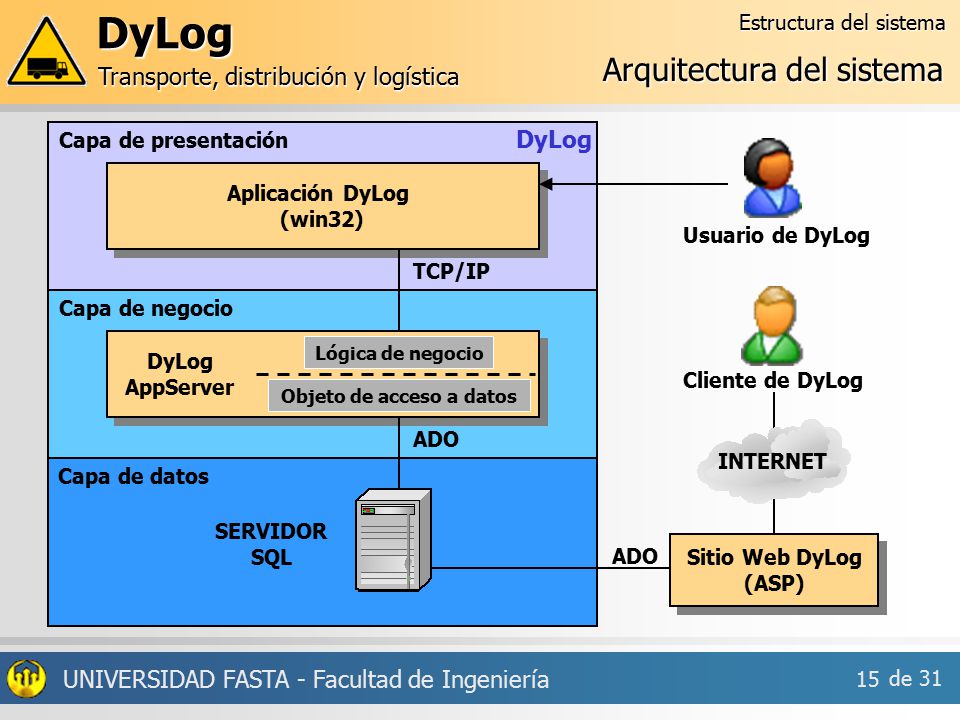

16 UNIVERSIDAD FASTA - Facultad de Ingeniería Estructura del sistema Arquitectura del sistema 15 Capa de presentación Capa de negocio Capa de datos Aplicación DyLog (win32) Aplicación DyLog (win32) TCP/IP Usuario de DyLog DyLog AppServer Lógica de negocio Objeto de acceso a datos ADO SERVIDOR SQL Sitio Web DyLog (ASP) Sitio Web DyLog (ASP) ADO Cliente de DyLog INTERNET DyLog de 31DyLog Transporte, distribución y logística

17 Ingreso al sistema UNIVERSIDAD FASTA - Facultad de Ingeniería 16 de 31DyLog Transporte, distribución y logística Ingreso al sistema Ingreso al sistema - Acceso a DyLog - Descripción de la Interface

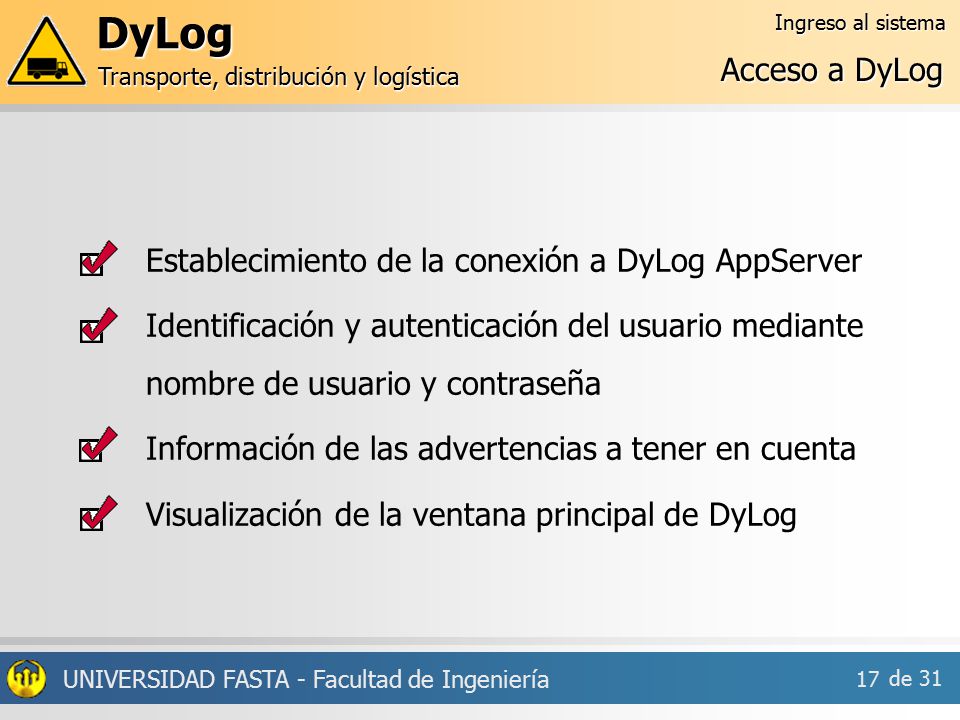

18 UNIVERSIDAD FASTA - Facultad de Ingeniería Ingreso al sistema Acceso a DyLog Establecimiento de la conexión a DyLog AppServer Identificación y autenticación del usuario mediante nombre de usuario y contraseña Información de las advertencias a tener en cuenta Visualización de la ventana principal de DyLog 17 de 31DyLog Transporte, distribución y logística

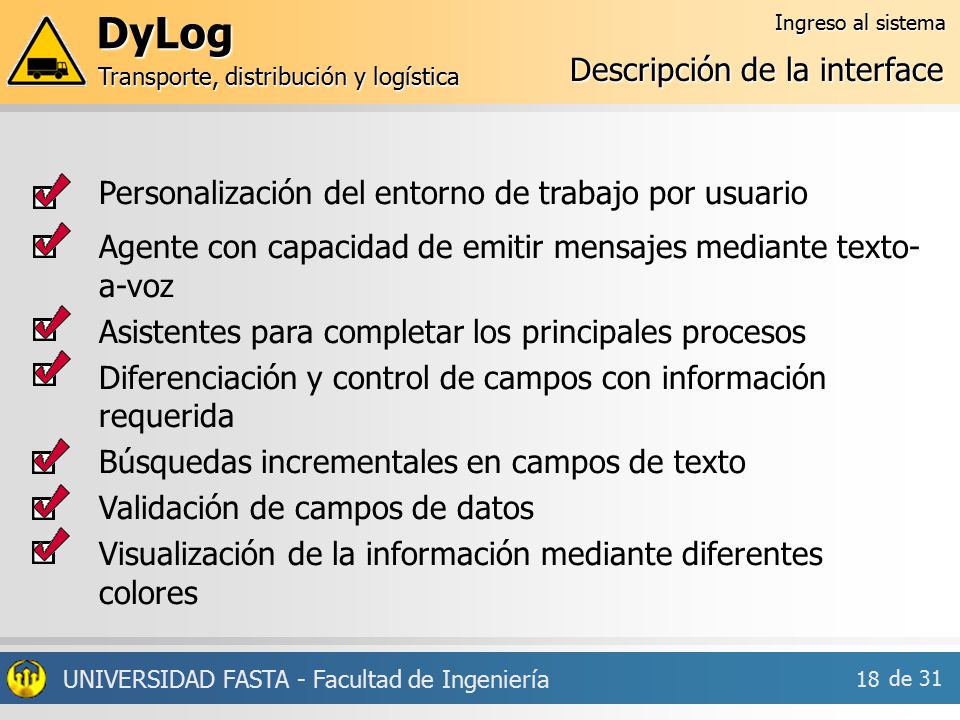

19 UNIVERSIDAD FASTA - Facultad de Ingeniería Ingreso al sistema Descripción de la interface Personalización del entorno de trabajo por usuario Agente con capacidad de emitir mensajes mediante texto- a-voz Asistentes para completar los principales procesos Diferenciación y control de campos con información requerida Búsquedas incrementales en campos de texto Validación de campos de datos Visualización de la información mediante diferentes colores 18 de 31DyLog Transporte, distribución y logística

20 Caso de uso UNIVERSIDAD FASTA - Facultad de Ingeniería 19 de 31DyLog Transporte, distribución y logística Caso de uso Caso de uso - Circuito del caso de uso

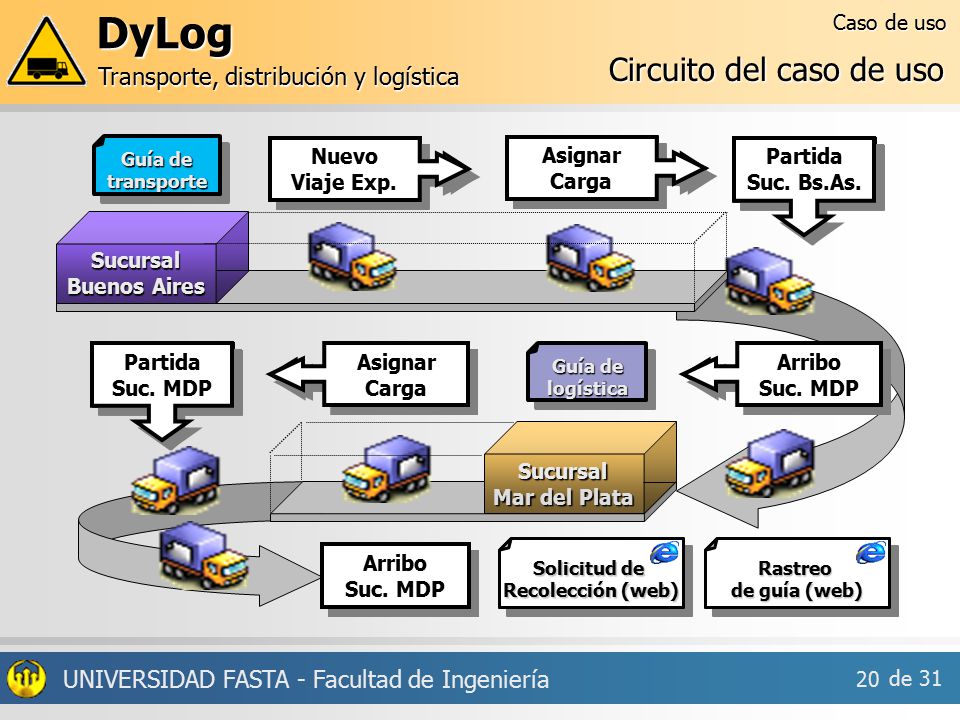

21 Partida Suc. MDP Partida Suc. MDP Partida Suc. Bs.As. Partida Suc. Bs.As. Arribo Suc. MDP Arribo Suc. MDP Arribo Suc. MDP Arribo Suc. MDP Sucursal Mar del Plata Sucursal Buenos Aires Guía de logística logística transporte transporte Solicitud de Recolección (web) Solicitud de Recolección (web) Rastreo de guía (web) Rastreo de guía (web) Nuevo Viaje Exp. Nuevo Viaje Exp. Asignar carga Asignar carga Asignar carga Asignar carga Nuevo Viaje Exp. Nuevo Viaje Exp. Asignar Carga Asignar Carga Partida Suc. Bs.As. Partida Suc. Bs.As. Partida Suc. MDP Partida Suc. MDP Arribo Suc. MDP Arribo Suc. MDP Asignar Carga Asignar Carga Arribo Suc. MDP Arribo Suc. MDP Guía de logística logística transporte transporte Solicitud de Recolección (web) Solicitud de Recolección (web) Rastreo de guía (web) Rastreo UNIVERSIDAD FASTA - Facultad de Ingeniería Caso de uso Circuito del caso de uso 20 de 31DyLog Transporte, distribución y logística

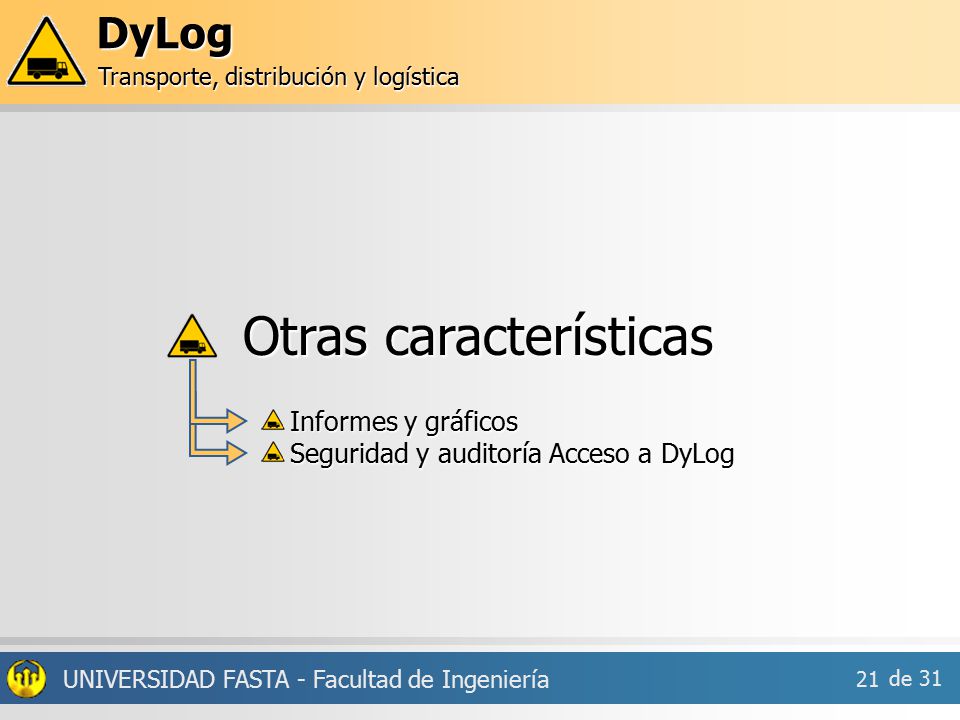

22 Otras características UNIVERSIDAD FASTA - Facultad de Ingeniería 21 de 31DyLog Transporte, distribución y logística Otras características Otras características - Informes y gráficos - Seguridad y auditoría Acceso a DyLog

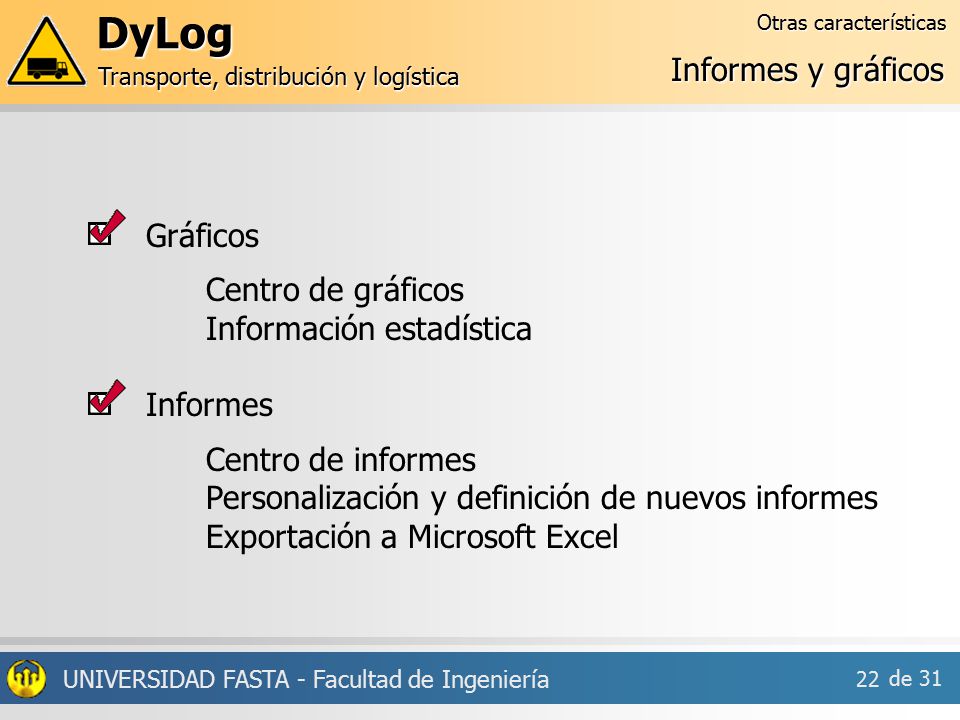

23 UNIVERSIDAD FASTA - Facultad de Ingeniería Otras características Informes y gráficos Gráficos Centro de gráficos Información estadística Informes Centro de informes Personalización y definición de nuevos informes Exportación a Microsoft Excel 22 de 31DyLog Transporte, distribución y logística

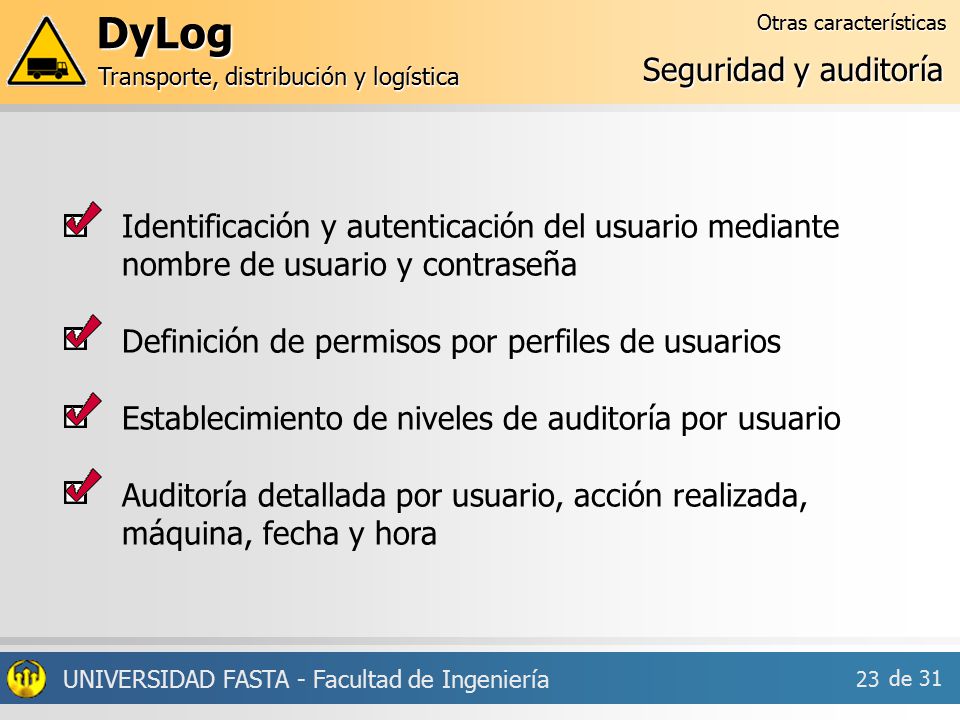

24 UNIVERSIDAD FASTA - Facultad de Ingeniería Otras características Seguridad y auditoría Identificación y autenticación del usuario mediante nombre de usuario y contraseña Definición de permisos por perfiles de usuarios Establecimiento de niveles de auditoría por usuario Auditoría detallada por usuario, acción realizada, máquina, fecha y hora 23 de 31DyLog Transporte, distribución y logística

25 Conclusiones UNIVERSIDAD FASTA - Facultad de Ingeniería 24 de 31DyLog Transporte, distribución y logística Conclusiones Conclusiones - Como se lograron los objetivos - A futuro - Herramientas utilizadas

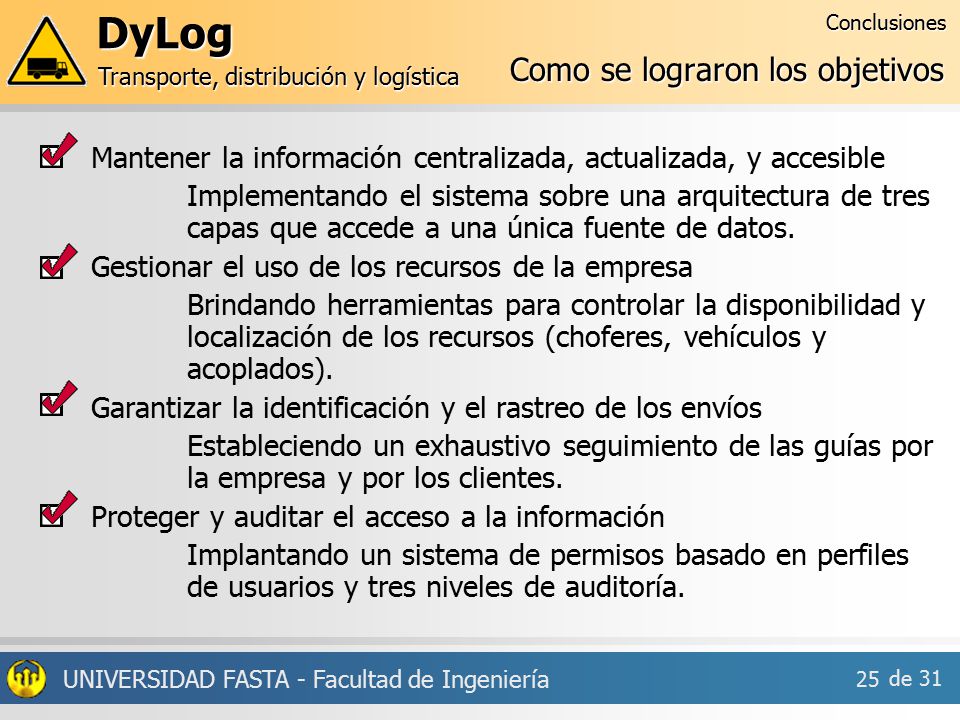

26 UNIVERSIDAD FASTA - Facultad de Ingeniería Conclusiones Como se lograron los objetivos Mantener la información centralizada, actualizada, y accesible Implementando el sistema sobre una arquitectura de tres capas que accede a una única fuente de datos. Gestionar el uso de los recursos de la empresa Brindando herramientas para controlar la disponibilidad y localización de los recursos (choferes, vehículos y acoplados). Garantizar la identificación y el rastreo de los envíos Estableciendo un exhaustivo seguimiento de las guías por la empresa y por los clientes. Proteger y auditar el acceso a la información Implantando un sistema de permisos basado en perfiles de usuarios y tres niveles de auditoría. 25 de 31DyLog Transporte, distribución y logística

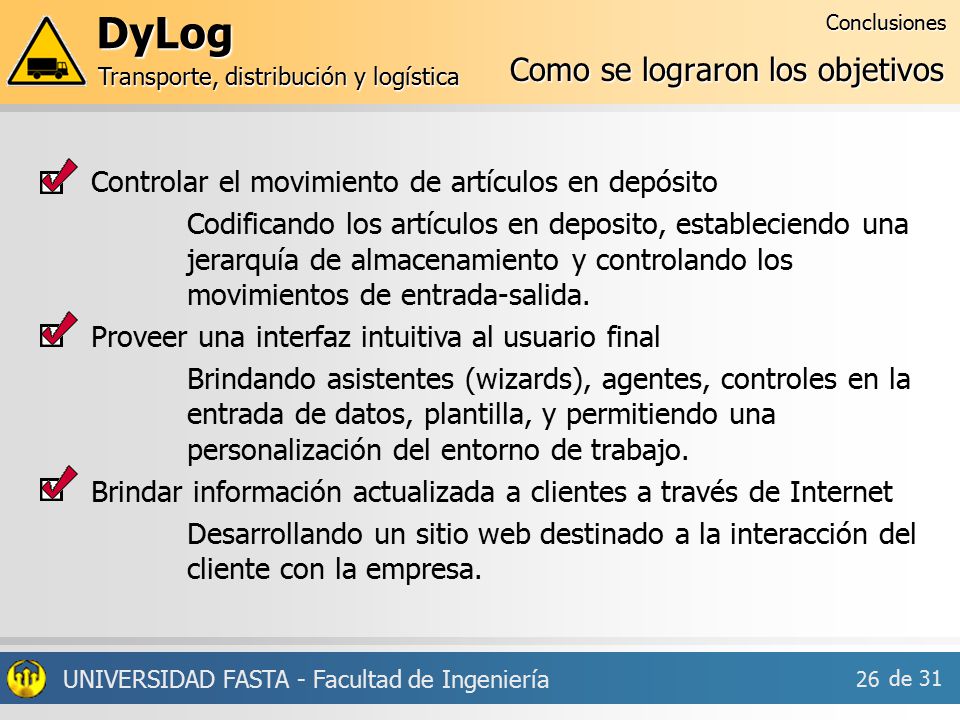

27 UNIVERSIDAD FASTA - Facultad de Ingeniería Conclusiones Como se lograron los objetivos Controlar el movimiento de artículos en depósito Codificando los artículos en deposito, estableciendo una jerarquía de almacenamiento y controlando los movimientos de entrada-salida. Proveer una interfaz intuitiva al usuario final Brindando asistentes (wizards), agentes, controles en la entrada de datos, plantilla, y permitiendo una personalización del entorno de trabajo. Brindar información actualizada a clientes a través de Internet Desarrollando un sitio web destinado a la interacción del cliente con la empresa. 26 de 31DyLog Transporte, distribución y logística

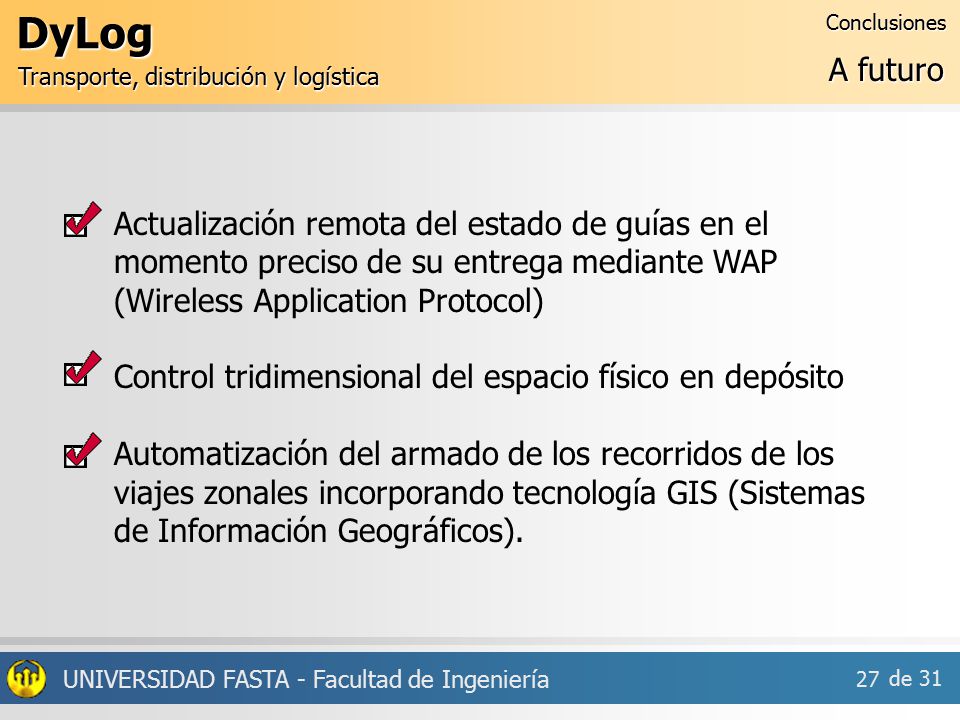

28 UNIVERSIDAD FASTA - Facultad de Ingeniería DyLog Transporte, distribución y logística Conclusiones A futuro 27 Actualización remota del estado de guías en el momento preciso de su entrega mediante WAP (Wireless Application Protocol) Control tridimensional del espacio físico en depósito Automatización del armado de los recorridos de los viajes zonales incorporando tecnología GIS (Sistemas de Información Geográficos). de 31

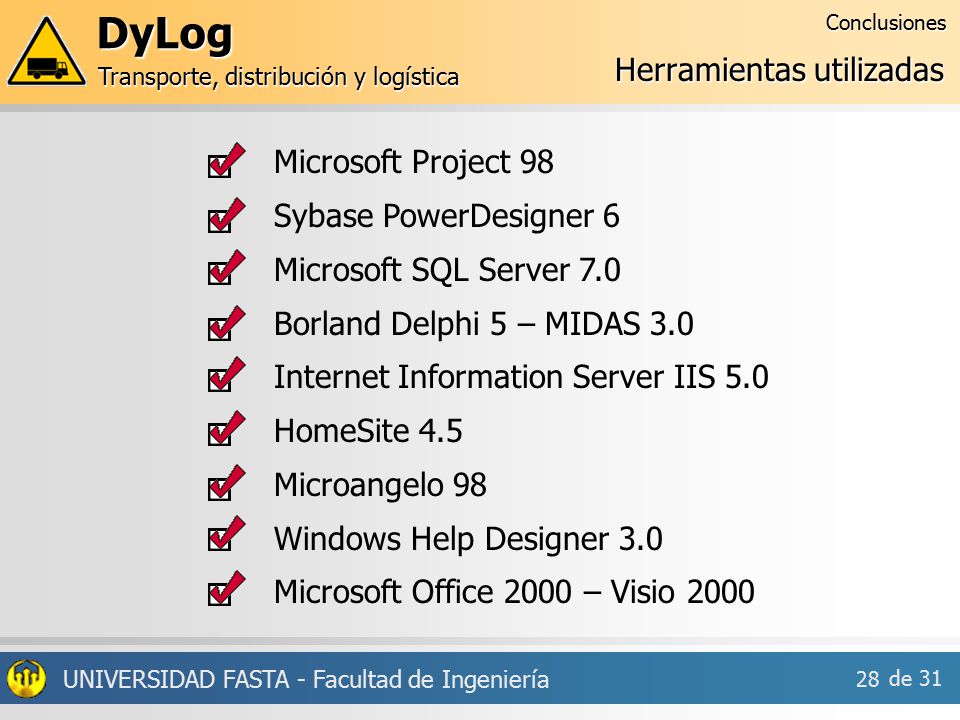

29 UNIVERSIDAD FASTA - Facultad de Ingeniería Conclusiones Herramientas utilizadas Microsoft Project 98 Sybase PowerDesigner 6 Microsoft SQL Server 7.0 Borland Delphi 5 – MIDAS 3.0 Internet Information Server IIS 5.0 HomeSite 4.5 Microangelo 98 Windows Help Designer 3.0 Microsoft Office 2000 – Visio 2000 28 de 31DyLog Transporte, distribución y logística

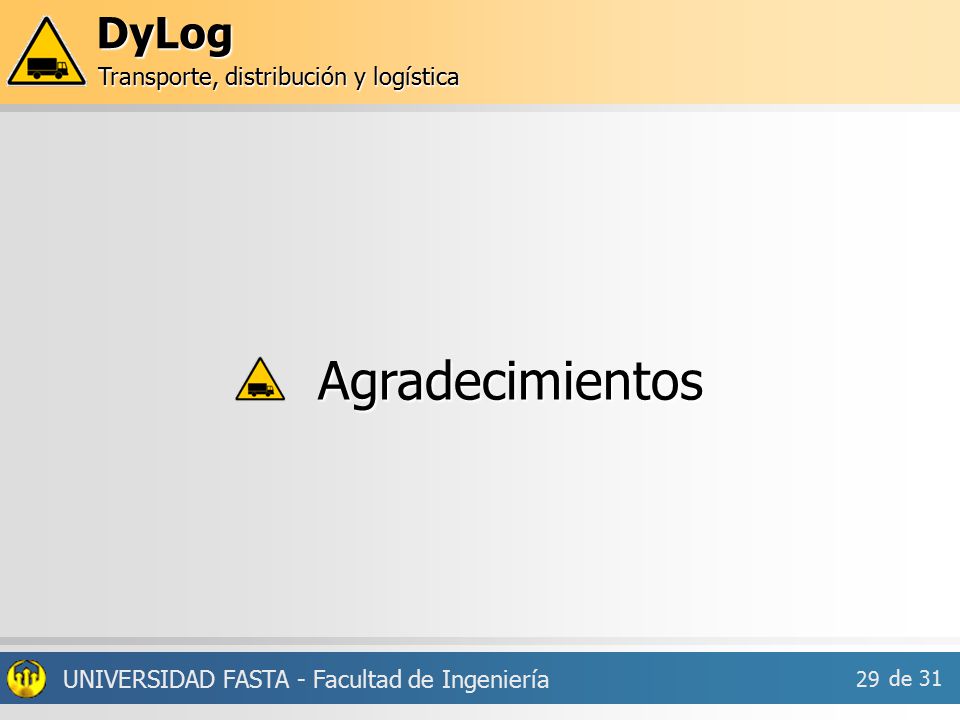

30 Agradecimientos UNIVERSIDAD FASTA - Facultad de Ingeniería 29 de 31DyLog Transporte, distribución y logística Agradecimientos
