1 HOGAR INTELIGENTE: Normativa actual V Jornadas Tecnológicas Voltimum Bilbao, 5 de Mayo de 2008

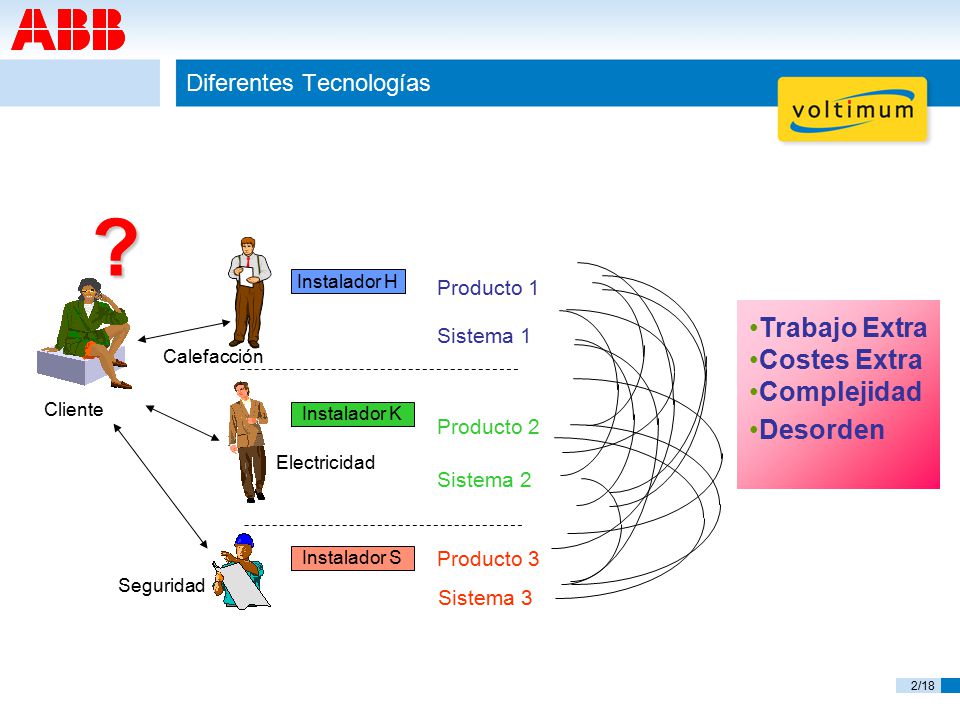

2 2/18 ? Trabajo Extra Costes Extra Complejidad Desorden Cliente Calefacción Electricidad Seguridad Instalador H Instalador K Instalador S Producto 1 Producto 2 Sistema 3 Sistema 1 Sistema 2 Producto 3 Diferentes Tecnologías

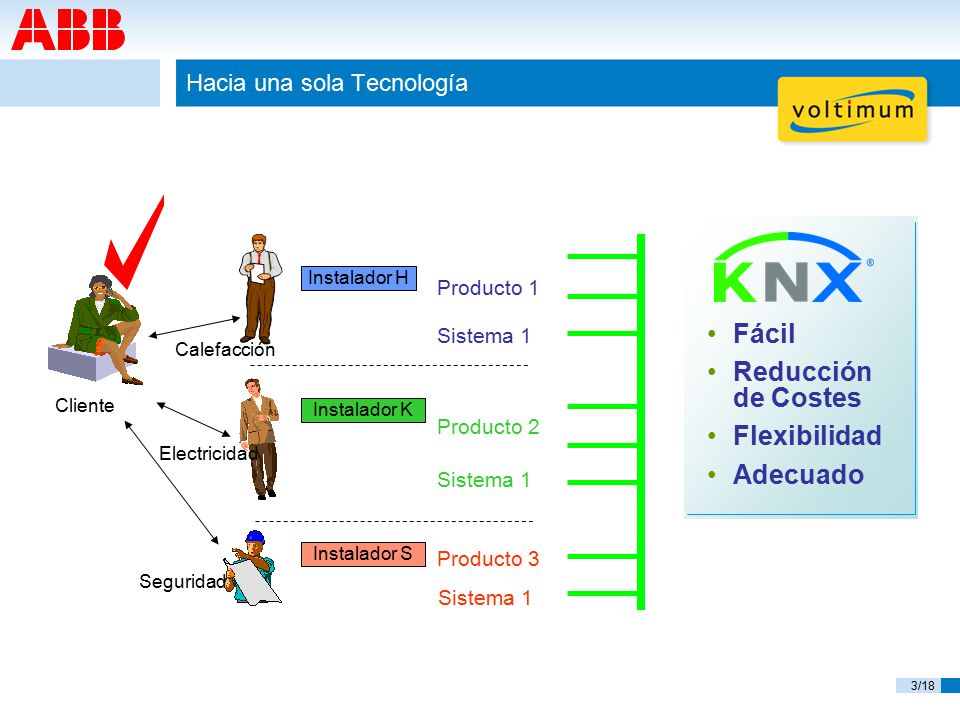

3 3/18 Cliente Calefacción Electricidad Seguridad Instalador H Instalador K Instalador S Fácil Reducción de Costes Flexibilidad Adecuado Producto 1 Producto 2 Sistema 1 Producto 3 Hacia una sola Tecnología

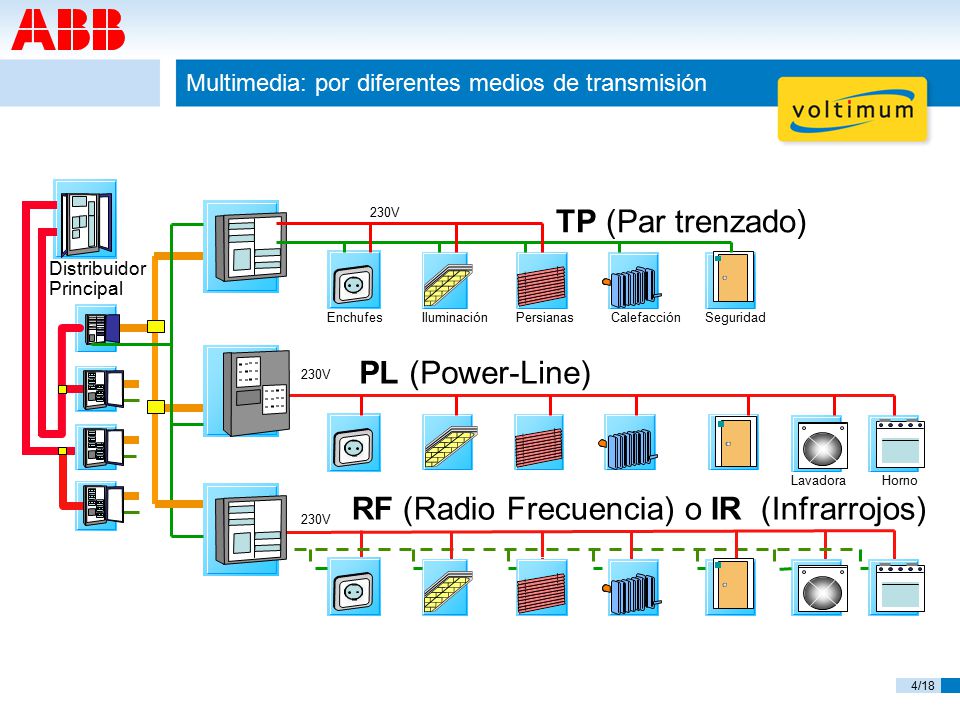

4 4/18 TP (Par trenzado) PL (Power-Line) RF (Radio Frecuencia) o IR (Infrarrojos) 230V IluminaciónCalefacciónSeguridadEnchufes HornoLavadora Persianas Distribuidor Principal Multimedia: por diferentes medios de transmisión

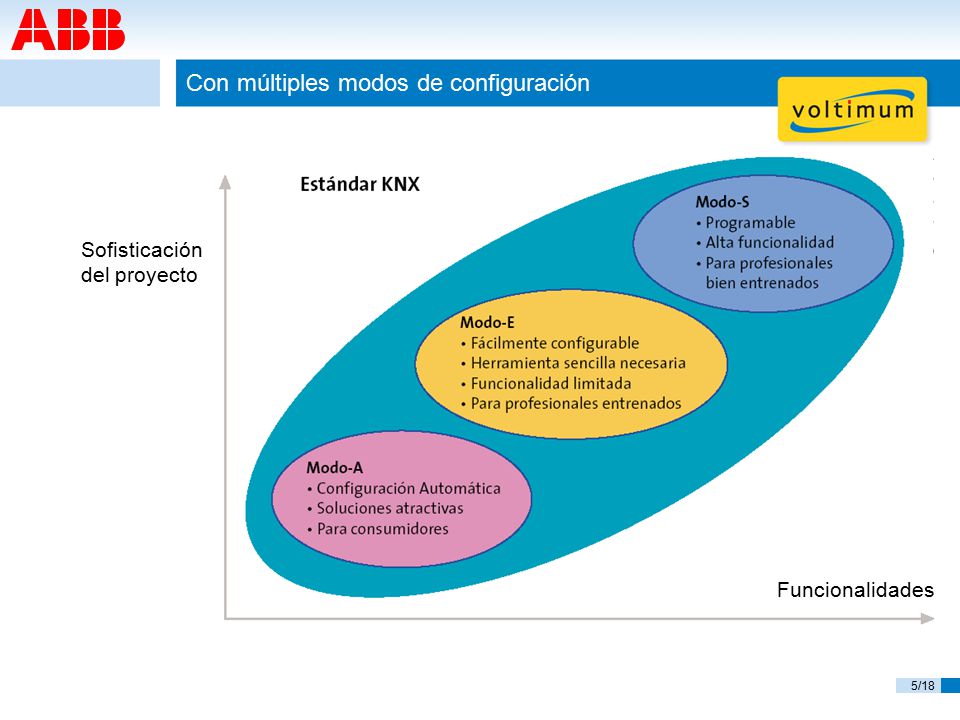

5 5/18 Sofisticación del proyecto Funcionalidades Con múltiples modos de configuración

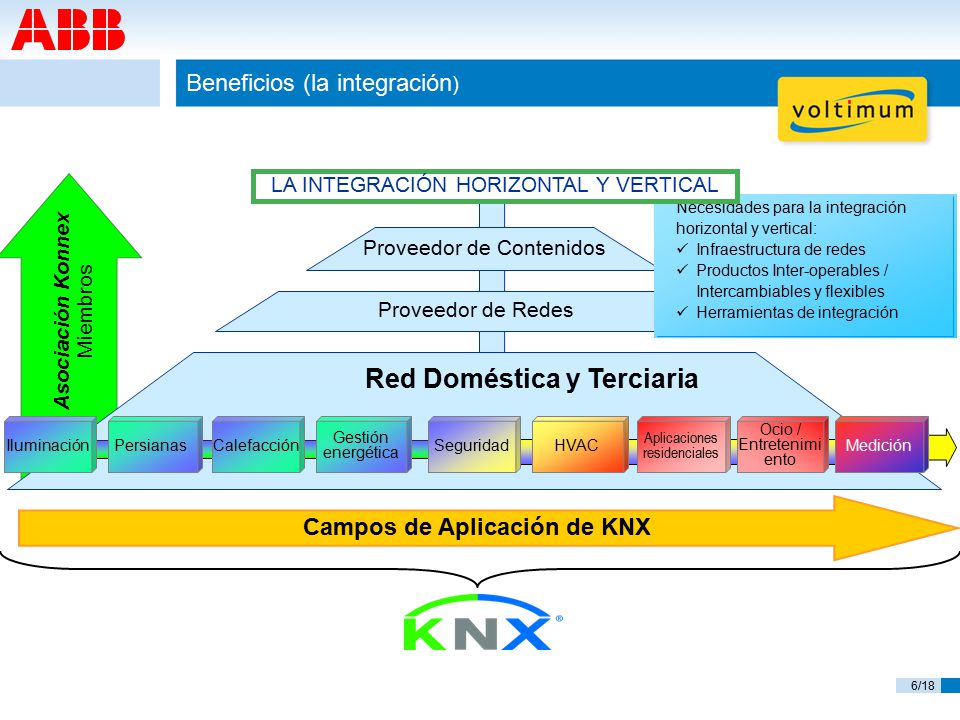

6 6/18 Proveedor de Redes Proveedor de Contenidos IluminaciónPersianasCalefacción Gestión energética SeguridadHVAC Aplicaciones residenciales Ocio / Entretenimi ento Red Doméstica y Terciaria Necesidades para la integración horizontal y vertical: Infraestructura de redes Productos Inter-operables / Intercambiables y flexibles Herramientas de integración Asociación Konnex Miembros Campos de Aplicación de KNX Medición LA INTEGRACIÓN HORIZONTAL Y VERTICAL Beneficios (la integración )

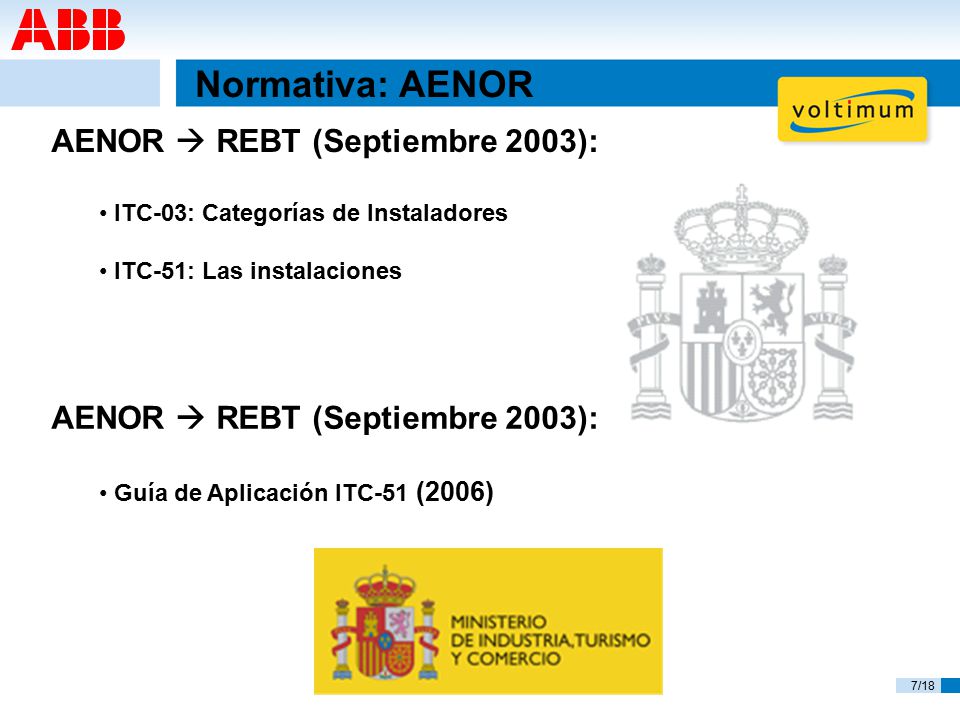

7 7/18 AENOR  REBT (Septiembre 2003): ITC-03: Categorías de Instaladores ITC-51: Las instalaciones Normativa: AENOR AENOR  REBT (Septiembre 2003): Guía de Aplicación ITC-51 (2006)

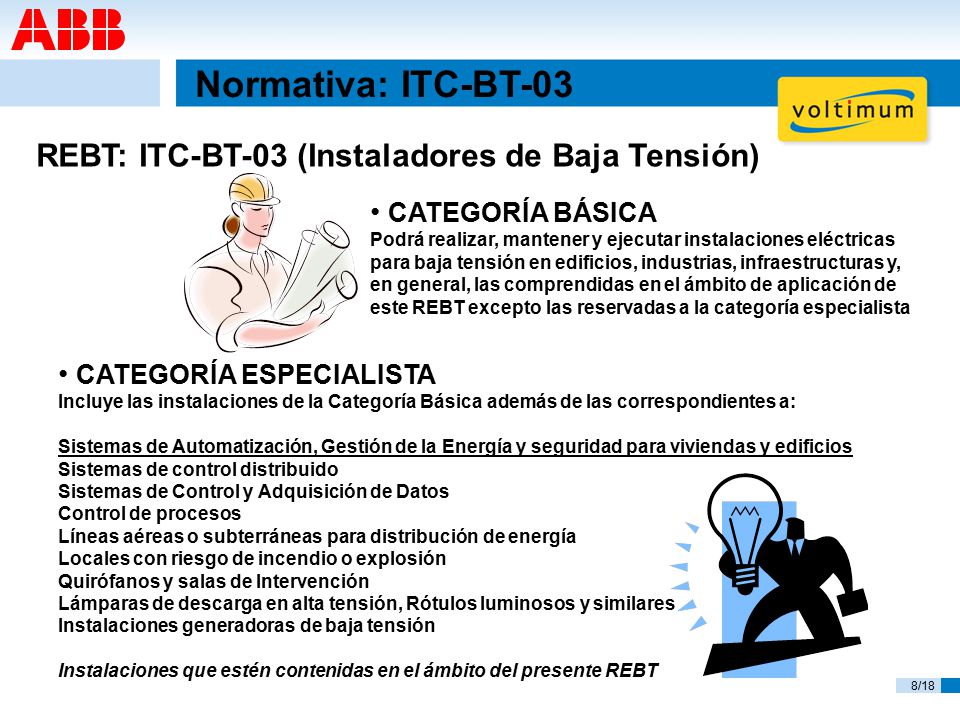

8 8/18 CATEGORÍA ESPECIALISTA Incluye las instalaciones de la Categoría Básica además de las correspondientes a: Sistemas de Automatización, Gestión de la Energía y seguridad para viviendas y edificios Sistemas de control distribuido Sistemas de Control y Adquisición de Datos Control de procesos Líneas aéreas o subterráneas para distribución de energía Locales con riesgo de incendio o explosión Quirófanos y salas de Intervención Lámparas de descarga en alta tensión, Rótulos luminosos y similares Instalaciones generadoras de baja tensión Instalaciones que estén contenidas en el ámbito del presente REBT REBT: ITC-BT-03 (Instaladores de Baja Tensión) CATEGORÍA BÁSICA Podrá realizar, mantener y ejecutar instalaciones eléctricas para baja tensión en edificios, industrias, infraestructuras y, en general, las comprendidas en el ámbito de aplicación de este REBT excepto las reservadas a la categoría especialista Normativa: ITC-BT-03

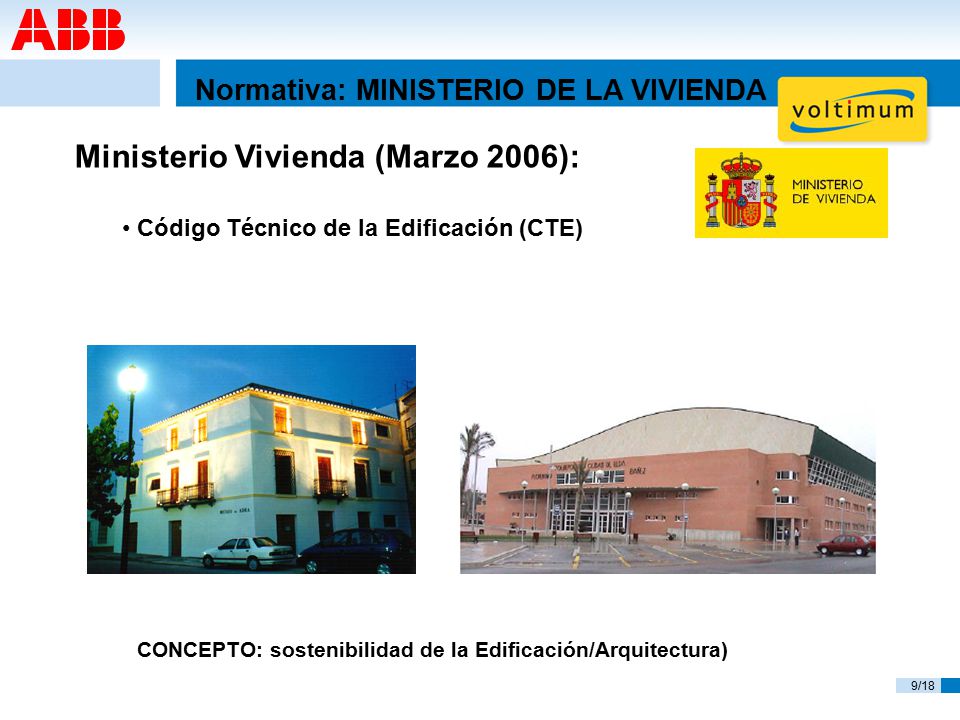

9 9/18 Normativa: MINISTERIO DE LA VIVIENDA Ministerio Vivienda (Marzo 2006): Código Técnico de la Edificación (CTE) CONCEPTO: sostenibilidad de la Edificación/Arquitectura)

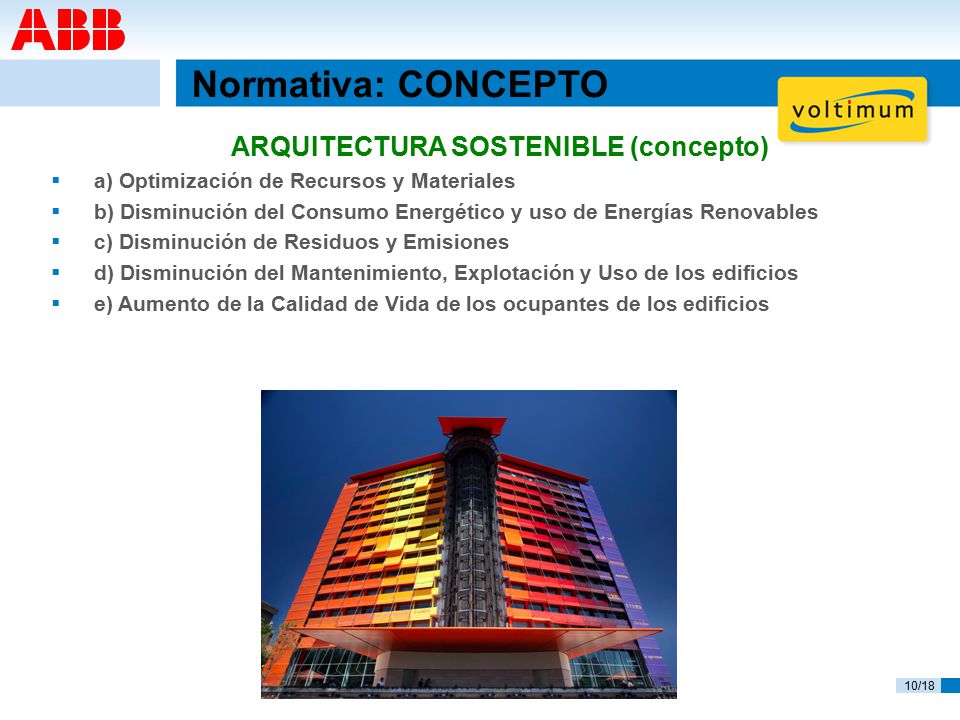

10 10/18 ARQUITECTURA SOSTENIBLE (concepto)  a) Optimización de Recursos y Materiales  b) Disminución del Consumo Energético y uso de Energías Renovables  c) Disminución de Residuos y Emisiones  d) Disminución del Mantenimiento, Explotación y Uso de los edificios  e) Aumento de la Calidad de Vida de los ocupantes de los edificios Normativa: CONCEPTO

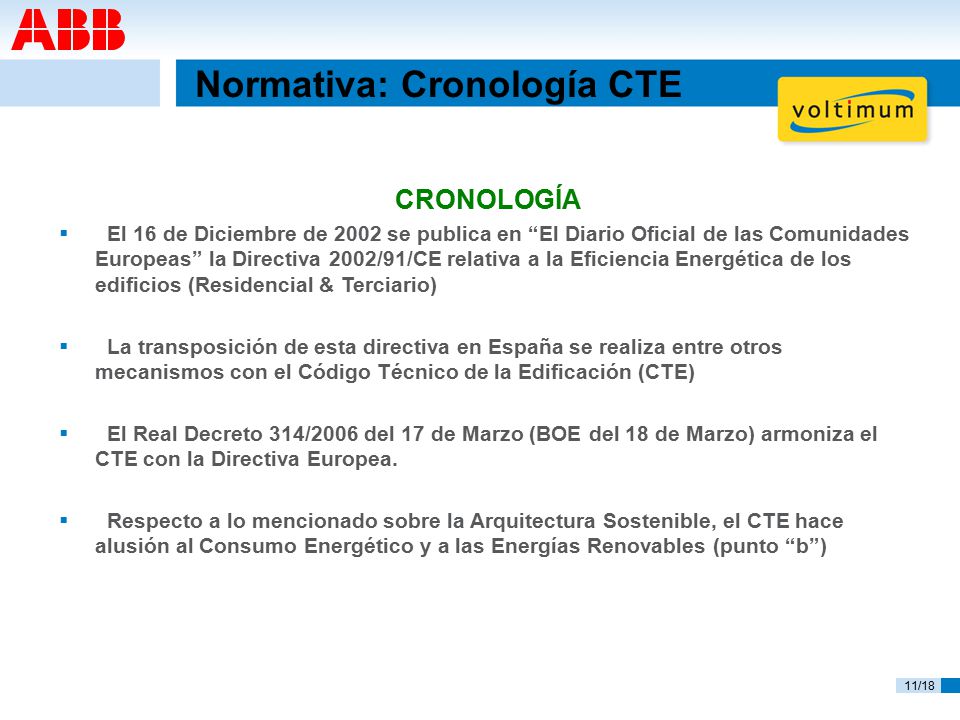

11 11/18 CRONOLOGÍA  El 16 de Diciembre de 2002 se publica en “El Diario Oficial de las Comunidades Europeas” la Directiva 2002/91/CE relativa a la Eficiencia Energética de los edificios (Residencial & Terciario)  La transposición de esta directiva en España se realiza entre otros mecanismos con el Código Técnico de la Edificación (CTE)  El Real Decreto 314/2006 del 17 de Marzo (BOE del 18 de Marzo) armoniza el CTE con la Directiva Europea.  Respecto a lo mencionado sobre la Arquitectura Sostenible, el CTE hace alusión al Consumo Energético y a las Energías Renovables (punto “b”) Normativa: Cronología CTE

12 12/18 CONTENIDO  En el CTE se describen varias de las condiciones que deben de cumplirse en el diseño de los edificios (Ingenierías y Arquitectos), en sus sistemas constructivos (Arquitectos) y en los productos utilizados (Fabricantes).  El Artículo 15 del CTE define en 5 apartados las Exigencias Básicas de Ahorro de Energía (HE1 a HE5): HE1. Limitación de la Demanda Energética HE2. Rendimiento de las Instalaciones Térmicas HE3. Eficiencia Energética de las Instalaciones de Iluminación HE4. Contribución Solar mínima de Agua Caliente Sanitaria HE5. Contribución Fotovoltaica mínima de Energía Eléctrica  Punto “b” de Arquitectura Sostenible  CTE Exigencias Básicas HE1 a HE5 Normativa: Contenido CTE

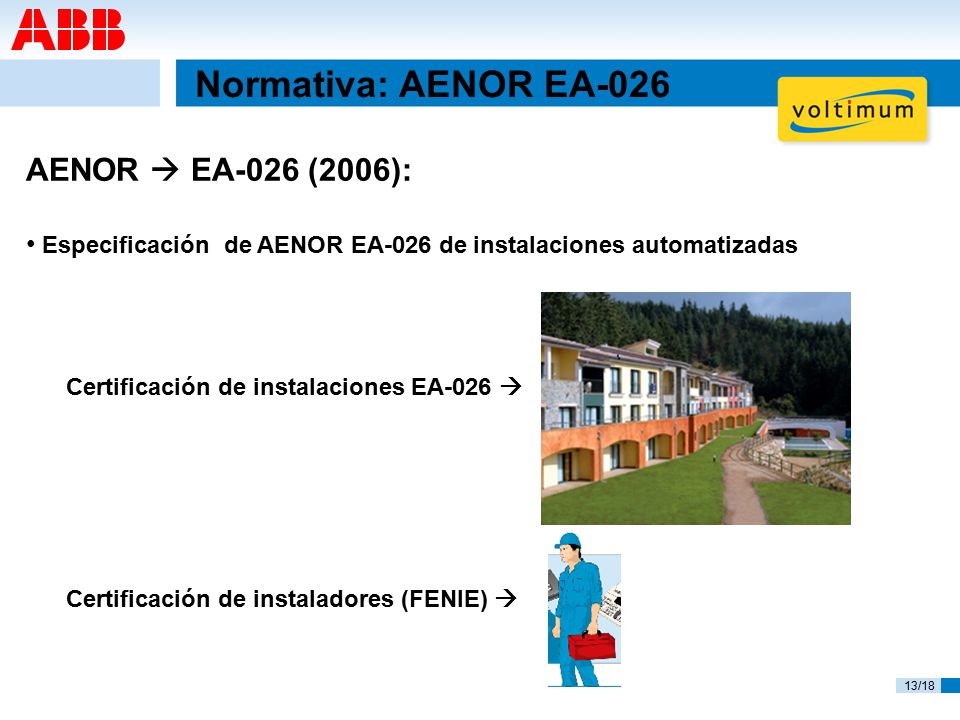

13 13/18 AENOR  EA-026 (2006): Especificación de AENOR EA-026 de instalaciones automatizadas Normativa: AENOR EA-026 Certificación de instalaciones EA-026  Certificación de instaladores (FENIE) 

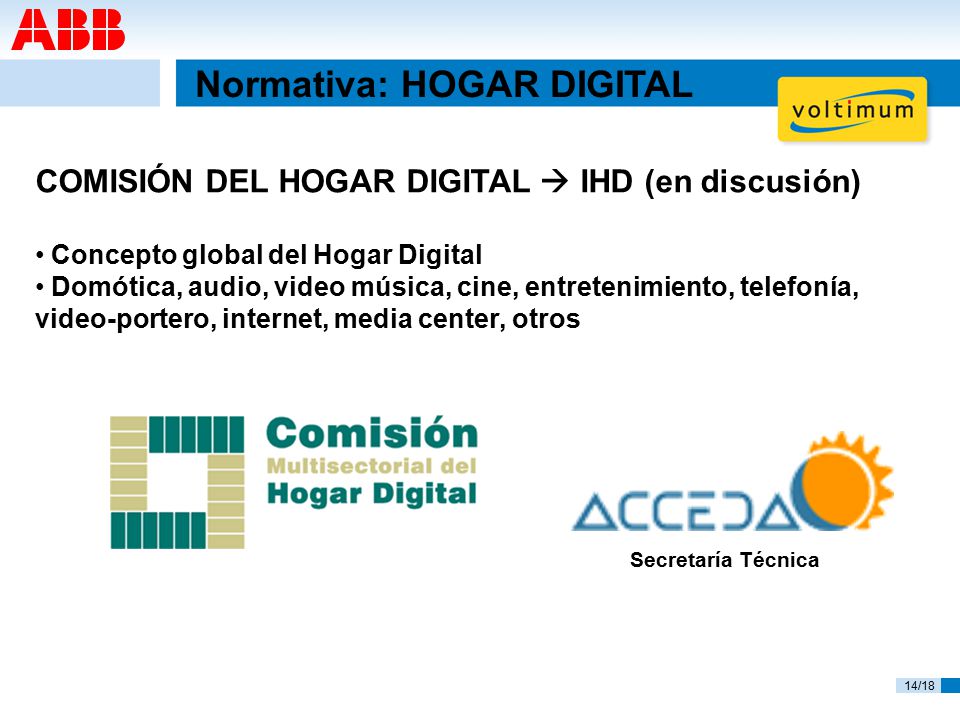

14 14/18 Normativa: HOGAR DIGITAL Secretaría Técnica COMISIÓN DEL HOGAR DIGITAL  IHD (en discusión) Concepto global del Hogar Digital Domótica, audio, video música, cine, entretenimiento, telefonía, video-portero, internet, media center, otros

15 15/18 CENELEC (Comité Europeo de Normalización Electrotécnica): EN-50090: Norma EN sobre sistemas electrónicos para el control de edificios y viviendas a través de diferentes medios de transmisión (multimedia) EN-13321-1: Especificaciones KNX ISO/IEC-14543: Tecnologías de la Información – Sistemas Electrónicos en la Vivienda EIB-KNX cumple con EN-50090, con EN-13321-1 y con ISO/IEC-14543 Normativa: CENELEC

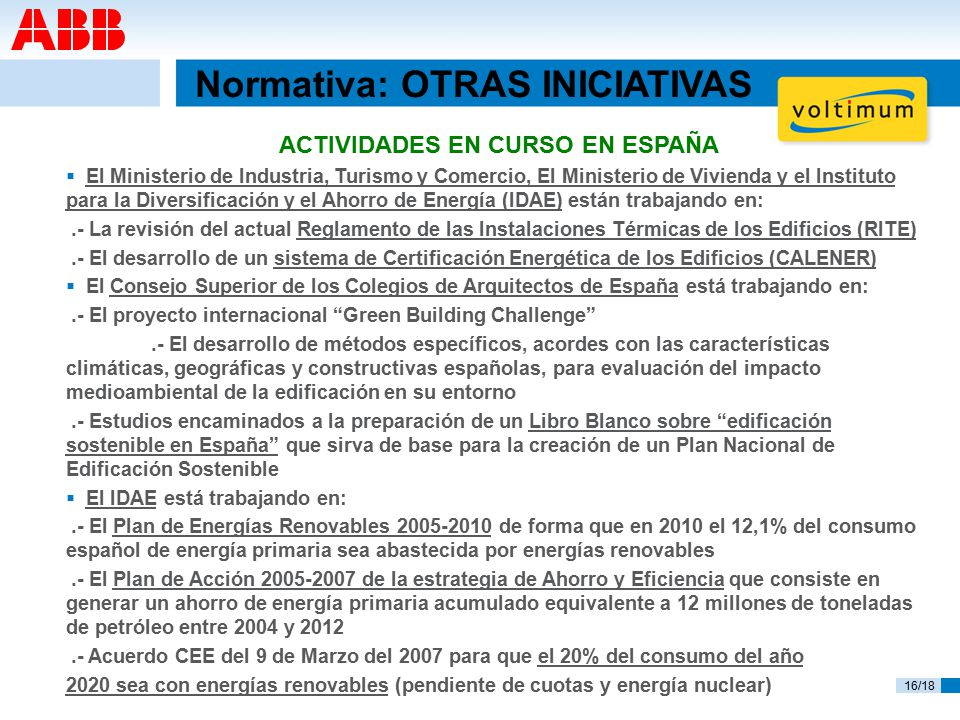

16 16/18 ACTIVIDADES EN CURSO EN ESPAÑA  El Ministerio de Industria, Turismo y Comercio, El Ministerio de Vivienda y el Instituto para la Diversificación y el Ahorro de Energía (IDAE) están trabajando en:.- La revisión del actual Reglamento de las Instalaciones Térmicas de los Edificios (RITE).- El desarrollo de un sistema de Certificación Energética de los Edificios (CALENER)  El Consejo Superior de los Colegios de Arquitectos de España está trabajando en:.- El proyecto internacional “Green Building Challenge”.- El desarrollo de métodos específicos, acordes con las características climáticas, geográficas y constructivas españolas, para evaluación del impacto medioambiental de la edificación en su entorno.- Estudios encaminados a la preparación de un Libro Blanco sobre “edificación sostenible en España” que sirva de base para la creación de un Plan Nacional de Edificación Sostenible  El IDAE está trabajando en:.- El Plan de Energías Renovables 2005-2010 de forma que en 2010 el 12,1% del consumo español de energía primaria sea abastecida por energías renovables.- El Plan de Acción 2005-2007 de la estrategia de Ahorro y Eficiencia que consiste en generar un ahorro de energía primaria acumulado equivalente a 12 millones de toneladas de petróleo entre 2004 y 2012.- Acuerdo CEE del 9 de Marzo del 2007 para que el 20% del consumo del año 2020 sea con energías renovables (pendiente de cuotas y energía nuclear) Normativa: OTRAS INICIATIVAS

17 17/18 Control Manual Niessen Control automático: Sensor Presencia Control de Clima Tritón con Termostato  Concepto de Habitación Inteligente: SOLUCIÓN DE ÉXITO: Presencia +Clima + Iluminación Sensor Control constante de nivel de Lux Control de Persianas Pantalla Táctil

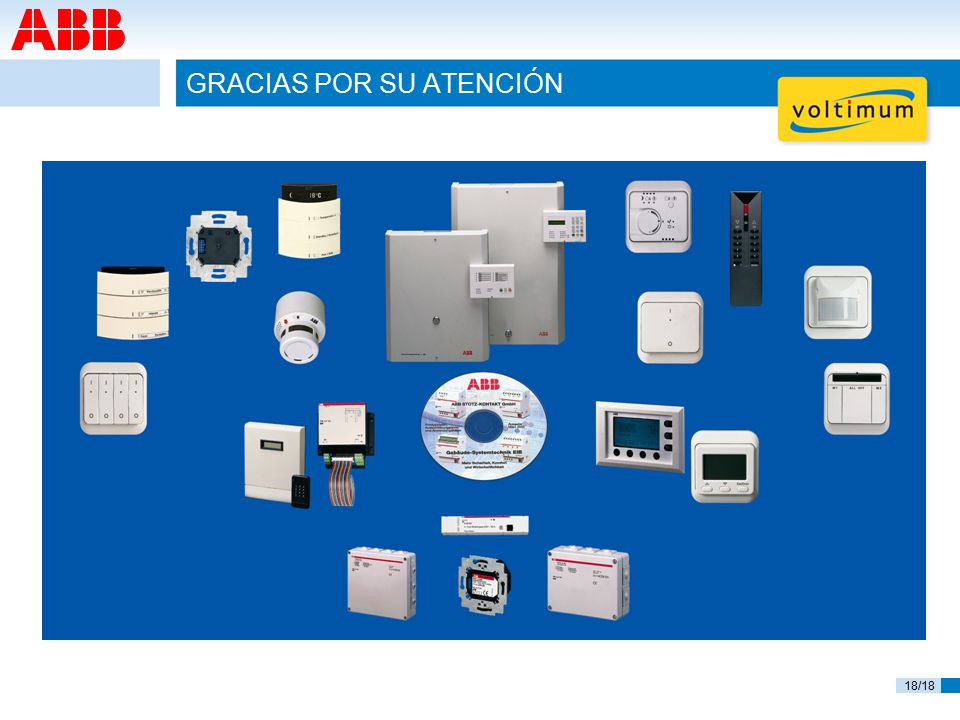

18 18/18 GRACIAS POR SU ATENCIÓN
