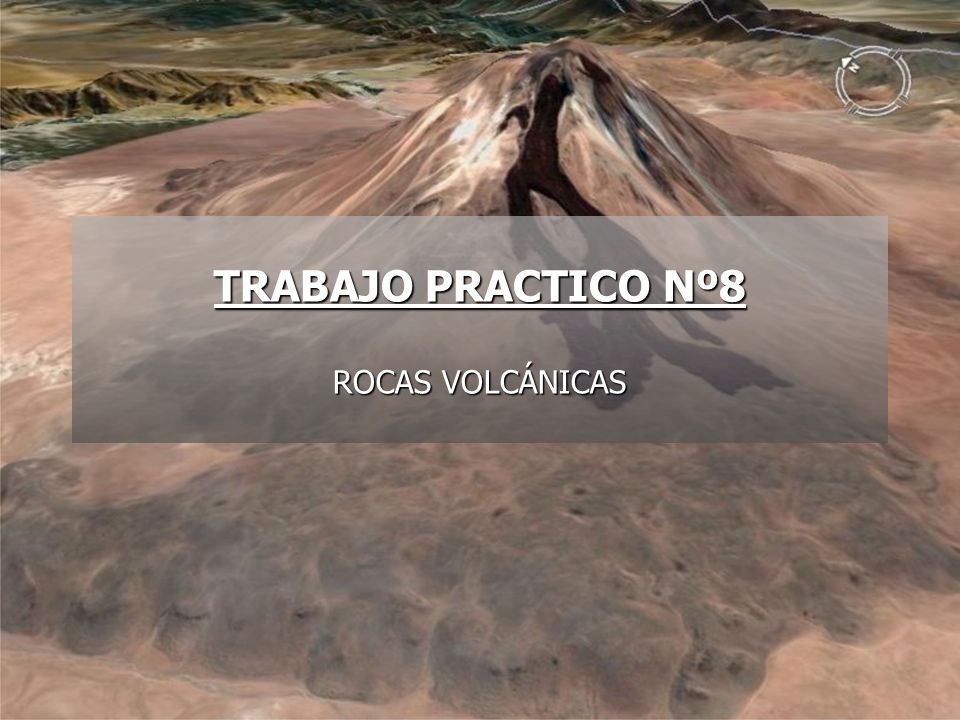

TRABAJO PRACTICO Nº8 ROCAS VOLCÁNICAS

Presentación del tema: "TRABAJO PRACTICO Nº8 ROCAS VOLCÁNICAS"— Transcripción de la presentación:

1 TRABAJO PRACTICO Nº8 ROCAS VOLCÁNICAS
Hoy vamos a aprender como se identifican y describen las rocas ígneas en muestra de mano. Primero voy a hacer un breve repaso acerca de cómo se originan este tipo de rocas, cuales son sus componentes más comunes y como se disponen dentro de la corteza. Luego vamos a ver cuales son los criterios de clasificación utilizados y seleccionaremos uno para nuestras clases. Por último, les voy a mostrar algunos ejemplos de rocas ígneas en muestra de mano y como se identifican y clasifican.

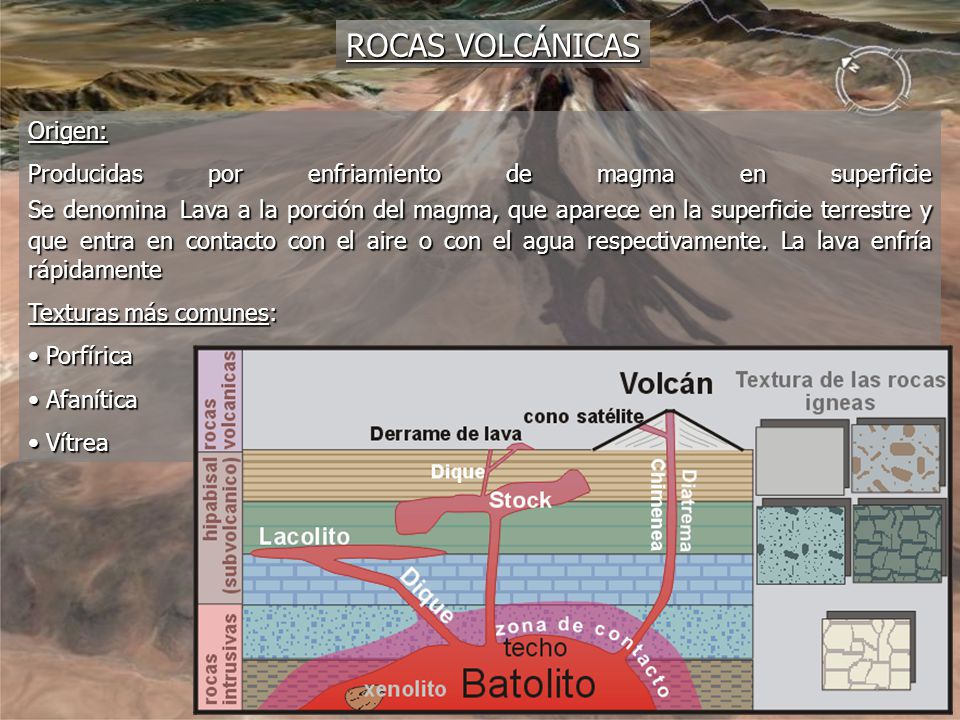

2 ROCAS VOLCÁNICAS Origen:
Producidas por enfriamiento de magma en superficie Se denomina Lava a la porción del magma, que aparece en la superficie terrestre y que entra en contacto con el aire o con el agua respectivamente. La lava enfría rápidamente Texturas más comunes: Porfírica Afanítica Vítrea Las rocas ígneas son el resultado del enfriamiento de un magma. Como ya saben un magma es una compleja mezcla de materiales corticales y/o mantélicos junto con fluidos (volátiles). El tipo de roca ígnea con el que nos encontremos en el campo va a estar en relación directa con la localización del magma en el momento de su enfriamiento. Si la consolidación se produce en profundidad, con alta T y P, la roca resultante será plutónica y las geometrías más comunes a encontrar en el campo serán batolitos y stocks. Si, en cambio, el enfriamiento del fundido se produce en contacto directo con la atmósfera, entonces tendremos las denominadas rocas volcánicas, y en afloramiento las veremos en forma de coladas o flujos. Existe un tipo intermedio de rocas denominadas porfíricas, son muy comunes y están relacionadas a emplazamientos de magmas a profundidades intermedias (2-15 km), en el campo se las encuentra como pórfiros, diques y filones. La composición de la roca resultante será principalmente silícea dado que los silicatos son los principales minerales en la corteza y el manto. Los minerales formadores de estas rocas serán también función de la composición original del fundido y del proceso de enfriamiento. La serie de Bowen es útil para saber cual fue el grado de diferenciación del fundido que dio origen a una roca ígnea.

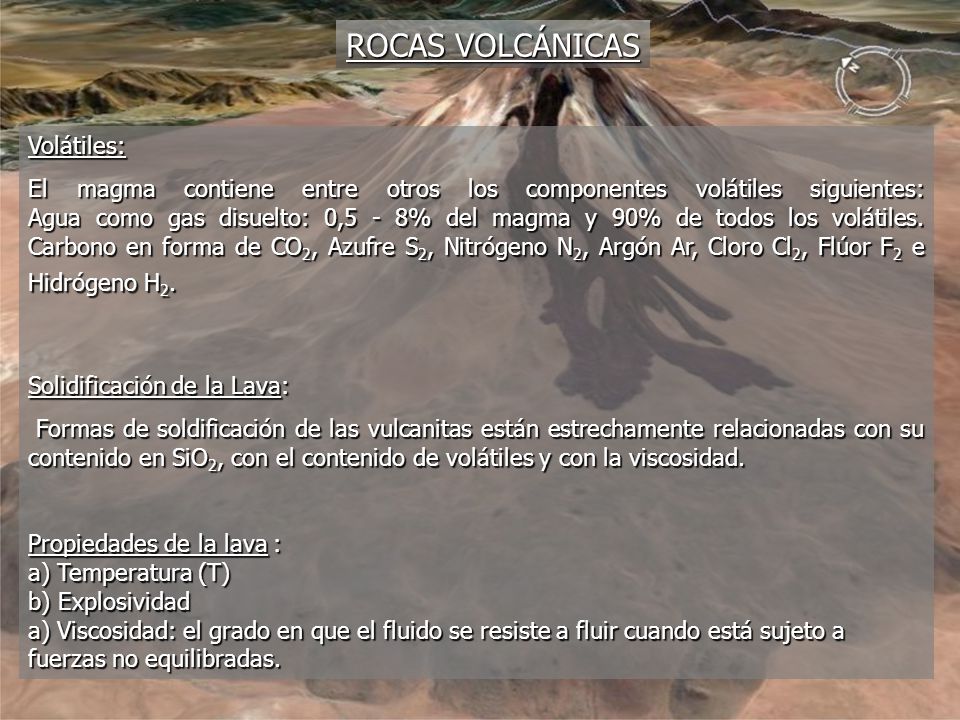

3 ROCAS VOLCÁNICAS Volátiles:
El magma contiene entre otros los componentes volátiles siguientes: Agua como gas disuelto: 0,5 - 8% del magma y 90% de todos los volátiles. Carbono en forma de CO2, Azufre S2, Nitrógeno N2, Argón Ar, Cloro Cl2, Flúor F2 e Hidrógeno H2. Solidificación de la Lava: Formas de soldificación de las vulcanitas están estrechamente relacionadas con su contenido en SiO2, con el contenido de volátiles y con la viscosidad. Propiedades de la lava : a) Temperatura (T) b) Explosividad a) Viscosidad: el grado en que el fluido se resiste a fluir cuando está sujeto a fuerzas no equilibradas. Las rocas ígneas son el resultado del enfriamiento de un magma. Como ya saben un magma es una compleja mezcla de materiales corticales y/o mantélicos junto con fluidos (volátiles). El tipo de roca ígnea con el que nos encontremos en el campo va a estar en relación directa con la localización del magma en el momento de su enfriamiento. Si la consolidación se produce en profundidad, con alta T y P, la roca resultante será plutónica y las geometrías más comunes a encontrar en el campo serán batolitos y stocks. Si, en cambio, el enfriamiento del fundido se produce en contacto directo con la atmósfera, entonces tendremos las denominadas rocas volcánicas, y en afloramiento las veremos en forma de coladas o flujos. Existe un tipo intermedio de rocas denominadas porfíricas, son muy comunes y están relacionadas a emplazamientos de magmas a profundidades intermedias (2-15 km), en el campo se las encuentra como pórfiros, diques y filones. La composición de la roca resultante será principalmente silícea dado que los silicatos son los principales minerales en la corteza y el manto. Los minerales formadores de estas rocas serán también función de la composición original del fundido y del proceso de enfriamiento. La serie de Bowen es útil para saber cual fue el grado de diferenciación del fundido que dio origen a una roca ígnea.

4 ROCAS VOLCÁNICAS . Lava básica Emerge con T = °C. De baja viscosidad debido a su bajo contenido en tetraedros de Si-O. Se mueve rápidamente a lo largo de superficies suavemente inclinadas tales como laderas de pendientes suaves, a menudo en láminas delgadas. De bajo contenido en volátiles. Lava ácida Emerge con T = °C. De alta viscosidad debido a su alto contenido en tetraedros de Si-O, fluye lentamente y se solidifica relativamente cerca del lugar de donde emerge. De alta explosividad debido a su alto contenido en volátiles Las rocas ígneas son el resultado del enfriamiento de un magma. Como ya saben un magma es una compleja mezcla de materiales corticales y/o mantélicos junto con fluidos (volátiles). El tipo de roca ígnea con el que nos encontremos en el campo va a estar en relación directa con la localización del magma en el momento de su enfriamiento. Si la consolidación se produce en profundidad, con alta T y P, la roca resultante será plutónica y las geometrías más comunes a encontrar en el campo serán batolitos y stocks. Si, en cambio, el enfriamiento del fundido se produce en contacto directo con la atmósfera, entonces tendremos las denominadas rocas volcánicas, y en afloramiento las veremos en forma de coladas o flujos. Existe un tipo intermedio de rocas denominadas porfíricas, son muy comunes y están relacionadas a emplazamientos de magmas a profundidades intermedias (2-15 km), en el campo se las encuentra como pórfiros, diques y filones. La composición de la roca resultante será principalmente silícea dado que los silicatos son los principales minerales en la corteza y el manto. Los minerales formadores de estas rocas serán también función de la composición original del fundido y del proceso de enfriamiento. La serie de Bowen es útil para saber cual fue el grado de diferenciación del fundido que dio origen a una roca ígnea.

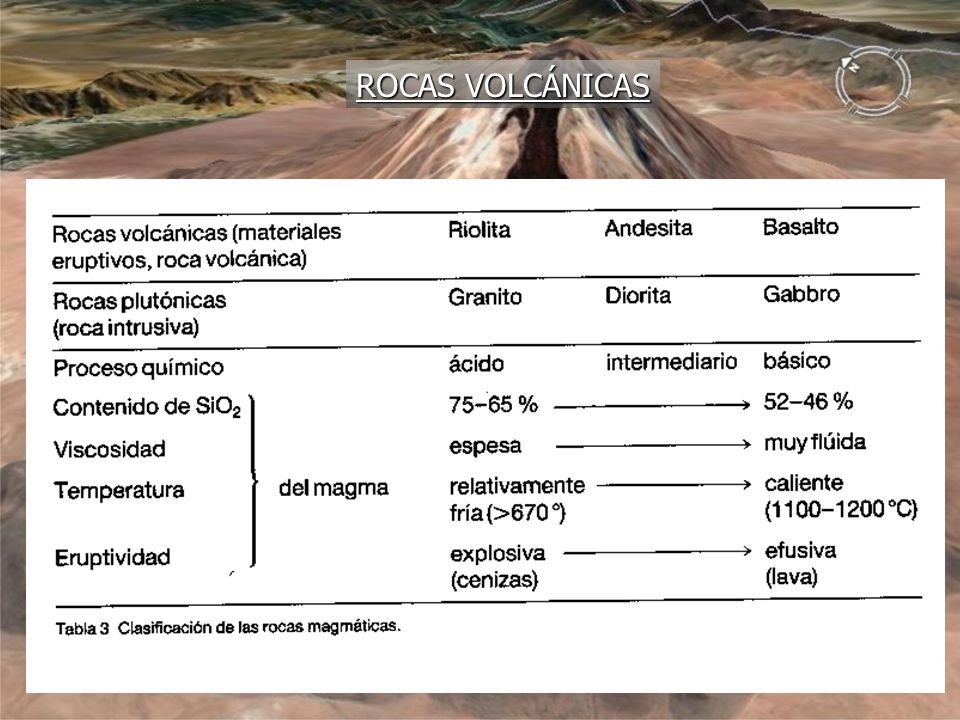

5 ROCAS VOLCÁNICAS Las rocas ígneas son el resultado del enfriamiento de un magma. Como ya saben un magma es una compleja mezcla de materiales corticales y/o mantélicos junto con fluidos (volátiles). El tipo de roca ígnea con el que nos encontremos en el campo va a estar en relación directa con la localización del magma en el momento de su enfriamiento. Si la consolidación se produce en profundidad, con alta T y P, la roca resultante será plutónica y las geometrías más comunes a encontrar en el campo serán batolitos y stocks. Si, en cambio, el enfriamiento del fundido se produce en contacto directo con la atmósfera, entonces tendremos las denominadas rocas volcánicas, y en afloramiento las veremos en forma de coladas o flujos. Existe un tipo intermedio de rocas denominadas porfíricas, son muy comunes y están relacionadas a emplazamientos de magmas a profundidades intermedias (2-15 km), en el campo se las encuentra como pórfiros, diques y filones. La composición de la roca resultante será principalmente silícea dado que los silicatos son los principales minerales en la corteza y el manto. Los minerales formadores de estas rocas serán también función de la composición original del fundido y del proceso de enfriamiento. La serie de Bowen es útil para saber cual fue el grado de diferenciación del fundido que dio origen a una roca ígnea.

6 ROCAS VOLCÁNICAS Composición: Principalmente silícea (SiO2)
Minerales formadores = f de la composición del fundido original y del proceso de enfriamiento. Serie de Bowen: Minerales ferro-magnesianos: Olivina – piroxeno – anfíbol – biotita Plagioclasas: Plagioclasa cálcica (anortita) – plagioclasa sódica (albita) Las rocas ígneas son el resultado del enfriamiento de un magma. Como ya saben un magma es una compleja mezcla de materiales corticales y/o mantélicos junto con fluidos (volátiles). El tipo de roca ígnea con el que nos encontremos en el campo va a estar en relación directa con la localización del magma en el momento de su enfriamiento. Si la consolidación se produce en profundidad, con alta T y P, la roca resultante será plutónica y las geometrías más comunes a encontrar en el campo serán batolitos y stocks. Si, en cambio, el enfriamiento del fundido se produce en contacto directo con la atmósfera, entonces tendremos las denominadas rocas volcánicas, y en afloramiento las veremos en forma de coladas o flujos. Existe un tipo intermedio de rocas denominadas porfíricas, son muy comunes y están relacionadas a emplazamientos de magmas a profundidades intermedias (2-15 km), en el campo se las encuentra como pórfiros, diques y filones. La composición de la roca resultante será principalmente silícea dado que los silicatos son los principales minerales en la corteza y el manto. Los minerales formadores de estas rocas serán también función de la composición original del fundido y del proceso de enfriamiento. La serie de Bowen es útil para saber cual fue el grado de diferenciación del fundido que dio origen a una roca ígnea.

7 CLASIFICACIÓN DE ROCAS VOLCÁNICAS
En aquellas rocas con textura porfírica se debe diferenciar entre fenocristales y pasta. Para la fracción cristalina (fenocristales), se debe especificar el porcentaje relativo de las distintas especies minerales, así como forma y tamaño de los mismos. Para la pasta, mencionar si es afanítica o vítrea y describir su color. Con el porcentaje de minerales cuantificado dentro de la fracción cristalina se procederá a clasificarlas de igual forma que para las rocas plutónicas. Pasemos ahora a hablar un poco acerca de cómo describir las rocas ígneas. Uno de los aspectos más relevantes a tener en cuenta será la textura. La textura es la relación espacial entre los diferentes componentes minerales de la roca y es función del grado de cristalinidad, tamaño y forma del grano. El grado de cristalinidad hace referencia a si la roca está compuesta completamente por cristales o no. En general podemos decir que las rocas plutónicas son holocristalinas, es decir que están compuestas totalmente por cristales y que las rocas volcánicas son hipocristalinas, que tienen una fracción cristalizada y otra es de grano muy fino o es directamente vidrio (pasta). Un tipo particular es el holohialino donde toda la roca está constituida por materiales no cristalizados (vidrio volcánico u obsidiana).

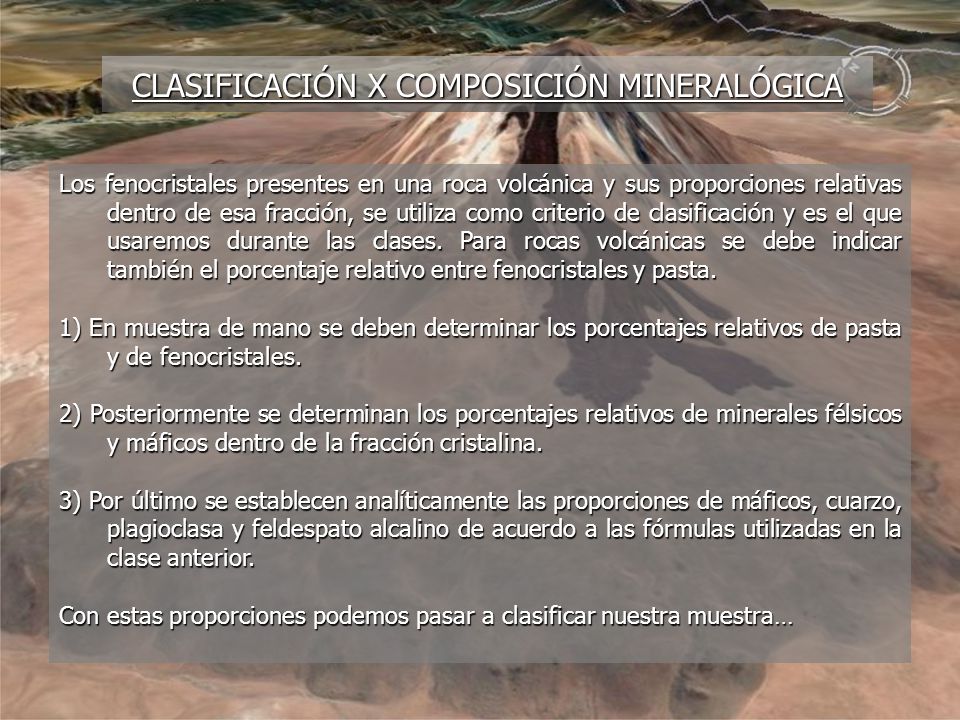

8 CLASIFICACIÓN X COMPOSICIÓN MINERALÓGICA
Los fenocristales presentes en una roca volcánica y sus proporciones relativas dentro de esa fracción, se utiliza como criterio de clasificación y es el que usaremos durante las clases. Para rocas volcánicas se debe indicar también el porcentaje relativo entre fenocristales y pasta. 1) En muestra de mano se deben determinar los porcentajes relativos de pasta y de fenocristales. 2) Posteriormente se determinan los porcentajes relativos de minerales félsicos y máficos dentro de la fracción cristalina. 3) Por último se establecen analíticamente las proporciones de máficos, cuarzo, plagioclasa y feldespato alcalino de acuerdo a las fórmulas utilizadas en la clase anterior. Con estas proporciones podemos pasar a clasificar nuestra muestra… Pasemos ahora a hablar un poco acerca de cómo describir las rocas ígneas. Uno de los aspectos más relevantes a tener en cuenta será la textura. La textura es la relación espacial entre los diferentes componentes minerales de la roca y es función del grado de cristalinidad, tamaño y forma del grano. El grado de cristalinidad hace referencia a si la roca está compuesta completamente por cristales o no. En general podemos decir que las rocas plutónicas son holocristalinas, es decir que están compuestas totalmente por cristales y que las rocas volcánicas son hipocristalinas, que tienen una fracción cristalizada y otra es de grano muy fino o es directamente vidrio (pasta). Un tipo particular es el holohialino donde toda la roca está constituida por materiales no cristalizados (vidrio volcánico u obsidiana).

9 Feno = 50% Pasemos ahora a hablar un poco acerca de cómo describir las rocas ígneas. Uno de los aspectos más relevantes a tener en cuenta será la textura. La textura es la relación espacial entre los diferentes componentes minerales de la roca y es función del grado de cristalinidad, tamaño y forma del grano. El grado de cristalinidad hace referencia a si la roca está compuesta completamente por cristales o no. En general podemos decir que las rocas plutónicas son holocristalinas, es decir que están compuestas totalmente por cristales y que las rocas volcánicas son hipocristalinas, que tienen una fracción cristalizada y otra es de grano muy fino o es directamente vidrio (pasta). Un tipo particular es el holohialino donde toda la roca está constituida por materiales no cristalizados (vidrio volcánico u obsidiana). HBL = 15% de los fenocristales PLG = 85% de los fenocristales Pasta = 50%

10 CLASIFICACIÓN X COMPOSICIÓN MINERALÓGICA
De acuerdo con las abundancias reconocidas en el ejemplo anterior, las proporciones relativas en la fracción fenocristalina serán: % Máficos = 15% % Cuarzo = 0% % F. Alcalinos = 0% % Plagioclasa = 85% Con estos valores y sabiendo que se trata de una roca volcánica por su textura porfírica, podemos clasificarla como una Andesita o un Basalto. Este cuadro tiene en cuenta principalmente las proporciones calculadas mediante las fórmulas explicadas previamente y si la roca es efusiva o intrusiva. Si en muestra de mano pueden reconocerse minerales accesorios (turmalina, zircón, apatita, titanita, etc) pueden utilizarse para caracterizar la roca como un subtipo. Por ejemplo, si tenemos un granito con turmalinas podemos denominarlo: Granito turmalínico. Asimismo si podemos determinar minerales secundarios o de alteración podemos distinguir una roca fresca de una alterada. Estos no deben tenerse en cuenta para la clasificación.

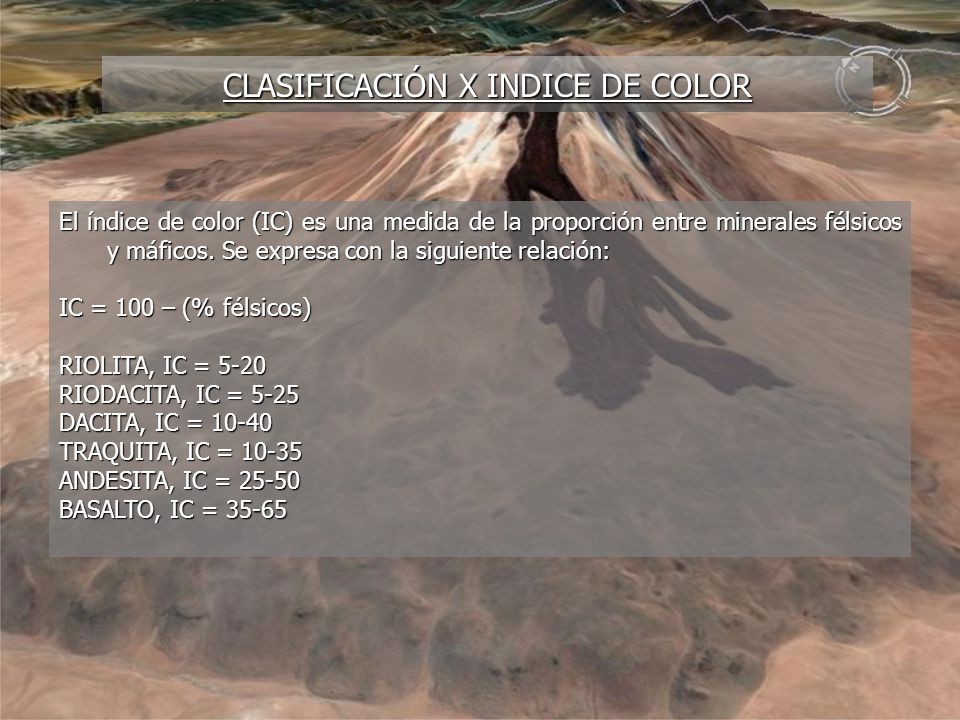

11 CLASIFICACIÓN X INDICE DE COLOR
El índice de color (IC) es una medida de la proporción entre minerales félsicos y máficos. Se expresa con la siguiente relación: IC = 100 – (% félsicos) RIOLITA, IC = 5-20 RIODACITA, IC = 5-25 DACITA, IC = 10-40 TRAQUITA, IC = 10-35 ANDESITA, IC = 25-50 BASALTO, IC = 35-65 Pasemos ahora a hablar un poco acerca de cómo describir las rocas ígneas. Uno de los aspectos más relevantes a tener en cuenta será la textura. La textura es la relación espacial entre los diferentes componentes minerales de la roca y es función del grado de cristalinidad, tamaño y forma del grano. El grado de cristalinidad hace referencia a si la roca está compuesta completamente por cristales o no. En general podemos decir que las rocas plutónicas son holocristalinas, es decir que están compuestas totalmente por cristales y que las rocas volcánicas son hipocristalinas, que tienen una fracción cristalizada y otra es de grano muy fino o es directamente vidrio (pasta). Un tipo particular es el holohialino donde toda la roca está constituida por materiales no cristalizados (vidrio volcánico u obsidiana).

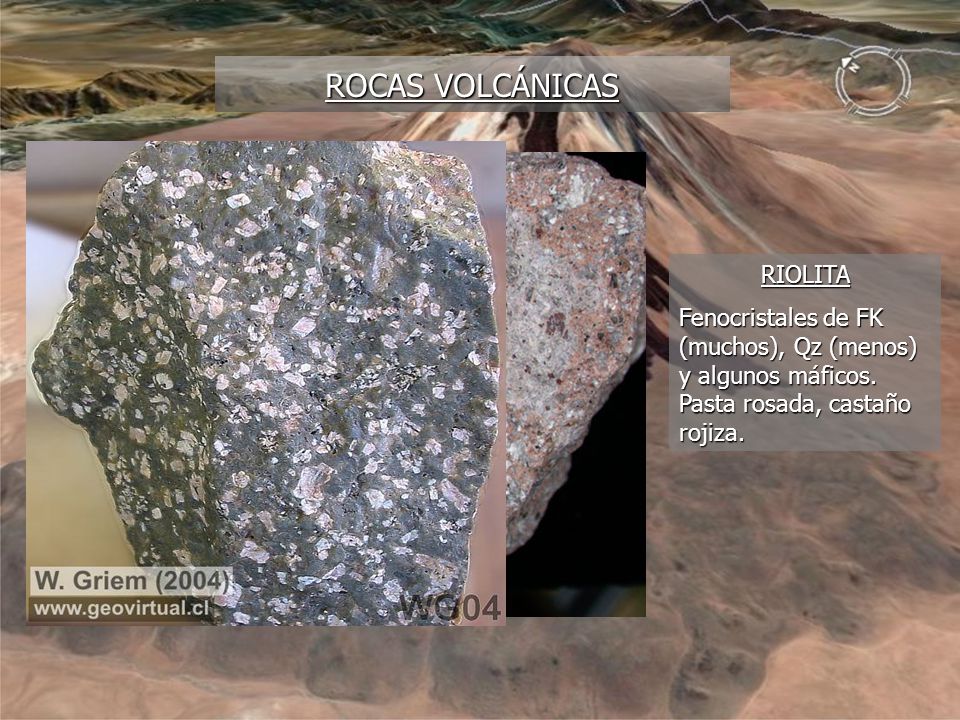

12 ROCAS VOLCÁNICAS RIOLITA
Fenocristales de FK (muchos), Qz (menos) y algunos máficos. Pasta rosada, castaño rojiza. Pasemos ahora a hablar un poco acerca de cómo describir las rocas ígneas. Uno de los aspectos más relevantes a tener en cuenta será la textura. La textura es la relación espacial entre los diferentes componentes minerales de la roca y es función del grado de cristalinidad, tamaño y forma del grano. El grado de cristalinidad hace referencia a si la roca está compuesta completamente por cristales o no. En general podemos decir que las rocas plutónicas son holocristalinas, es decir que están compuestas totalmente por cristales y que las rocas volcánicas son hipocristalinas, que tienen una fracción cristalizada y otra es de grano muy fino o es directamente vidrio (pasta). Un tipo particular es el holohialino donde toda la roca está constituida por materiales no cristalizados (vidrio volcánico u obsidiana).

13 ROCAS VOLCÁNICAS DACITA
Fenocristales de Plg. (muchos), Qz (menos). Pasta gris, castaño rojiza. Pasemos ahora a hablar un poco acerca de cómo describir las rocas ígneas. Uno de los aspectos más relevantes a tener en cuenta será la textura. La textura es la relación espacial entre los diferentes componentes minerales de la roca y es función del grado de cristalinidad, tamaño y forma del grano. El grado de cristalinidad hace referencia a si la roca está compuesta completamente por cristales o no. En general podemos decir que las rocas plutónicas son holocristalinas, es decir que están compuestas totalmente por cristales y que las rocas volcánicas son hipocristalinas, que tienen una fracción cristalizada y otra es de grano muy fino o es directamente vidrio (pasta). Un tipo particular es el holohialino donde toda la roca está constituida por materiales no cristalizados (vidrio volcánico u obsidiana).

14 ROCAS VOLCÁNICAS ANDESITA
Fenocristales de PLG y HBL. Pasta afanítica frecuentemente grisácea. Pasemos ahora a hablar un poco acerca de cómo describir las rocas ígneas. Uno de los aspectos más relevantes a tener en cuenta será la textura. La textura es la relación espacial entre los diferentes componentes minerales de la roca y es función del grado de cristalinidad, tamaño y forma del grano. El grado de cristalinidad hace referencia a si la roca está compuesta completamente por cristales o no. En general podemos decir que las rocas plutónicas son holocristalinas, es decir que están compuestas totalmente por cristales y que las rocas volcánicas son hipocristalinas, que tienen una fracción cristalizada y otra es de grano muy fino o es directamente vidrio (pasta). Un tipo particular es el holohialino donde toda la roca está constituida por materiales no cristalizados (vidrio volcánico u obsidiana).

15 ROCAS VOLCÁNICAS BASALTO
Textura porfírica muy fina o afanítica. Fenocristales de plagioclasa, olivina o piroxenos. Color oscuro. Pasemos ahora a hablar un poco acerca de cómo describir las rocas ígneas. Uno de los aspectos más relevantes a tener en cuenta será la textura. La textura es la relación espacial entre los diferentes componentes minerales de la roca y es función del grado de cristalinidad, tamaño y forma del grano. El grado de cristalinidad hace referencia a si la roca está compuesta completamente por cristales o no. En general podemos decir que las rocas plutónicas son holocristalinas, es decir que están compuestas totalmente por cristales y que las rocas volcánicas son hipocristalinas, que tienen una fracción cristalizada y otra es de grano muy fino o es directamente vidrio (pasta). Un tipo particular es el holohialino donde toda la roca está constituida por materiales no cristalizados (vidrio volcánico u obsidiana).

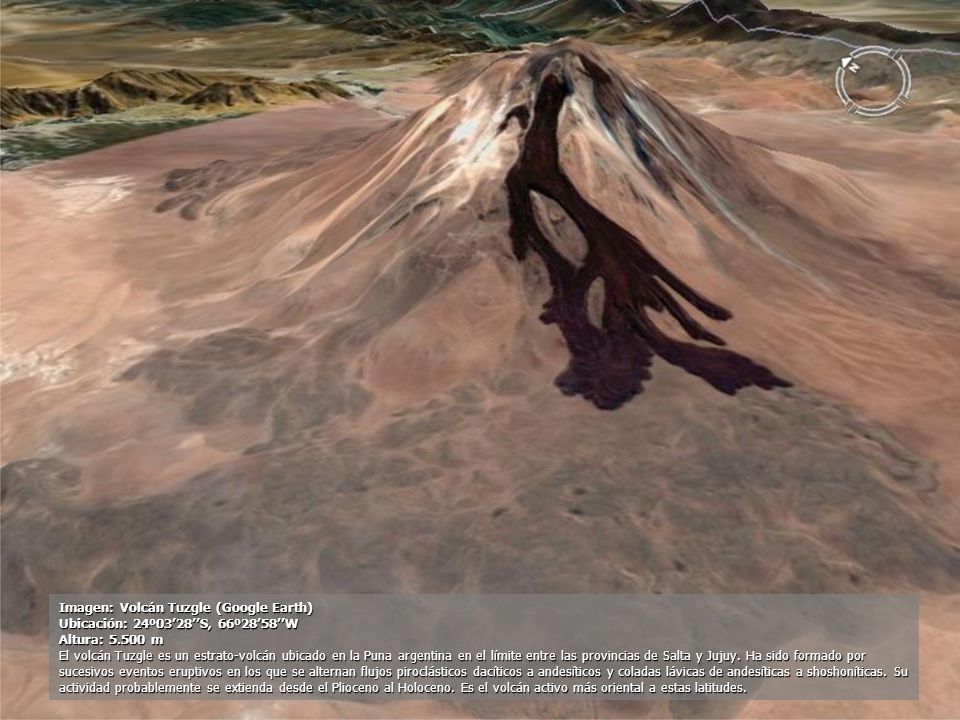

16 Imagen: Volcán Tuzgle (Google Earth)
Ubicación: 24º03’28’’S, 66º28’58’’W Altura: m El volcán Tuzgle es un estrato-volcán ubicado en la Puna argentina en el límite entre las provincias de Salta y Jujuy. Ha sido formado por sucesivos eventos eruptivos en los que se alternan flujos piroclásticos dacíticos a andesíticos y coladas lávicas de andesíticas a shoshoníticas. Su actividad probablemente se extienda desde el Plioceno al Holoceno. Es el volcán activo más oriental a estas latitudes.
