2 Contenido HISTORIA SUPERCOMPUTADORAS VS COMPUTO PARALELO
MODELOS DE COMPUTADORAS PARALELAS CLASIFICACION DE LAS COMPUTADORAS PARALELAS SEGÚN SU ARQIUTECTURA CLASIFICACION DE COMPPUTADORAS PARALELAS POR EL TIPO DE MEMORIA

3 Historia Primera generación (1938 – 1953 )
Primer computadora electrónica (relevadores electromecanicos) Segunda generación (1952 – 1963) Circuitos electronicos integrados (transistores) Tercera generación (1962 – 1975) Multiprogramación, mejora de los sistemas operativos Cuarta generación ( ) Integración del los lenguajes de programación

4 Historia Quinta generación Alcanzar los teraflops y terabytes
Computadoras masivamente paralelas ASCI Blue pacific (1,464 nodos IBM SP) ASCI White 512 ordenadores RS/6000 SP con 8,192 procesadores Power3-III Cray T3E 2,048 microprocesadores DEC Alpha

5 Computadoras vectoriales vs paralelas
Computadora vectorial Mal llamadas “supercomputadoras” Operaciones vectoriales Operaciones “pipeline” Require de sistemas de enfriamento interno No es escalable El costo de adquisición y mantenimiento elevado

6 Computadoras vectoriales vs paralelas
Computadoras paralelas Procesador escalar No requiere de sistemas de enfriamiento interno complicado El acceso remoto a memoria es lento. La programación puede ser complicada

7 MODELOS DE COMPUTADORAS
SISD (SIMPLE FLUJO DE INTRUCCIONES – SIMPLE FLUJO DE DATOS ) Unidad De Control Procesamiento Memoria Datos Instruciones

8 MODELOS DE COMPUTADORAS
SIMD ( SIMPLE FLUJO DE INSTRUCIONES – MULTIPLE FLUJOS DE DATOS ) Unidad De Control Procesador 1 2 3 n

9 MODELOS DE COMPUTADORAS
MISD ( MULTIPLE FLUJO DE INSTRUCIONES – SIPLE FLUJO DE DATOS ) Memoria Del Programa Procesador 1 2 n Unidad De Control

10 MODELOS DE COMPUTADORAS
MIMD (MULTIPLE FLUJO DE INSTRUCIONES – MULTIPLES FLUJOS DE DATOS Procesador 1 2 3 n Red de interconexion

11 CLASIFICACION DE LAS COMPUTADORAS SEGÚN SU ARQIUTECTURA
ESTATICA DINAMICA ARQUITECTURA ESTATICA EXISTEN VARIOS TIPOS DE REDES DE INTERCONOXION ESTATICAS POR EJEMPLO: ARREGLO LINEAL ANILLO MALLA TOROIDE ARBOL HIPERCUBO

12 Esta arquitectura es de grado 4 y distancia de 2
ARREGLO LINEAL ESTA ARQUITECTURA ES LA SECUENCIA DE “ N ” PROCESADORES QUE SE CONECTAN PROCESADOR A PROCESADOR Y SE ENUMERAN DE UNA FORMA SECUENCIAL Procesador 1 2 3 n ANILLO Procesador n ESTA ARQUITECTURA ES UNA MEJORA QUE SE LE ENCONTRO AL ARREGLO LINEAL. LOS PROCESADORES SE ENCUENTRAN EN UN CANAL DE ENCALE BIDIRECCIONAL. LA VENTAJA DE ESTA ES QUE EL DIAMETRO SE REDUCE A LA MITAD. Ejemplo Esta arquitectura es de grado 4 y distancia de 2

13 MALLA Procesador 1 Esta arquitectura se encuentra en forma de un cuadro teniendo una secuencia de procesadores con las limitantes de 4 procesadores por cada lado. Los procesadores que se encuentran en cada extremó 2 o 3 compañeros por ejemplo Procesador 1 TOROIDE Esta arquitectura es la mejora de la de malla teniendo que los procesadores que se encuentran en los extremos se conectan entre si

14 ARBOL Esta arquitectura se encuentra en forma de un cuadro teniendo una secuencia de procesadores con las limitantes de 4 procesadores por cada lado. Los procesadores que se encuentran en cada extremó 2 o 3 compañeros por ejemplo P HIPERCUBO P Esta Arquitectura pude ser de las mas eficientes en el procesamiento en paralelo . la Hipercubo de dimensión d se compone de N = 2d nodos y d2 d-1 aristas. Cada nodo es identificado por numero binario d bits dos nodos están conectados entre si .

15 ARQUITECTURA DINAMICA
BUS Multinivel ó multietapas Barras cruzadas

16 CLASIFICACION DE COMPUTADORAS POR EL TIPO DE MEMORIA
Sistemas de Memoria Compartida. Memoria Compartida RED Procesador

17 CLASIFICACION DE COMPUTADORAS POR EL TIPO DE MEMORIA

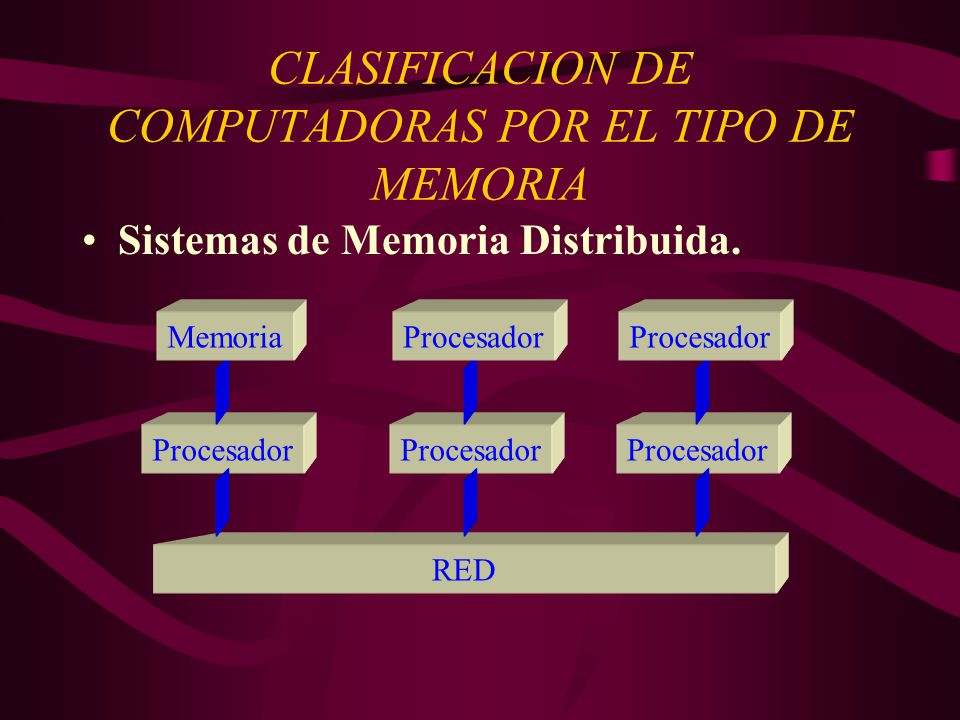

Sistemas de Memoria Distribuida. RED Procesador Memoria

18 CLASIFICACION DE COMPUTADORAS POR EL TIPO DE MEMORIA

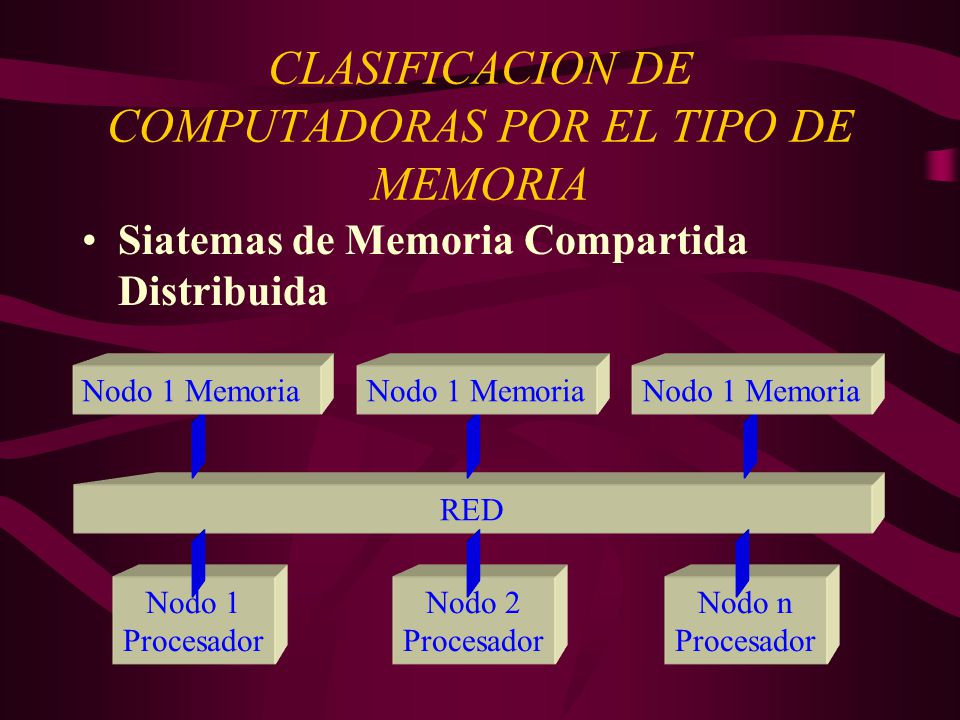

Siatemas de Memoria Compartida Distribuida RED Nodo 1 Procesador Nodo 2 Nodo n Nodo 1 Memoria
