1 Calibración astrométrica de imágenes ASTROMETRY.NET Francisco Jiménez Esteban 10 de octubre de 2008

2 Calibración astrométrica “deficiente” Imagen cruda del instrumento BUSCA de Calar Alto. Cruces representan los objetos del catálogo USNO-B1.0 Francisco Jiménez Esteban 10 de octubre de 2008

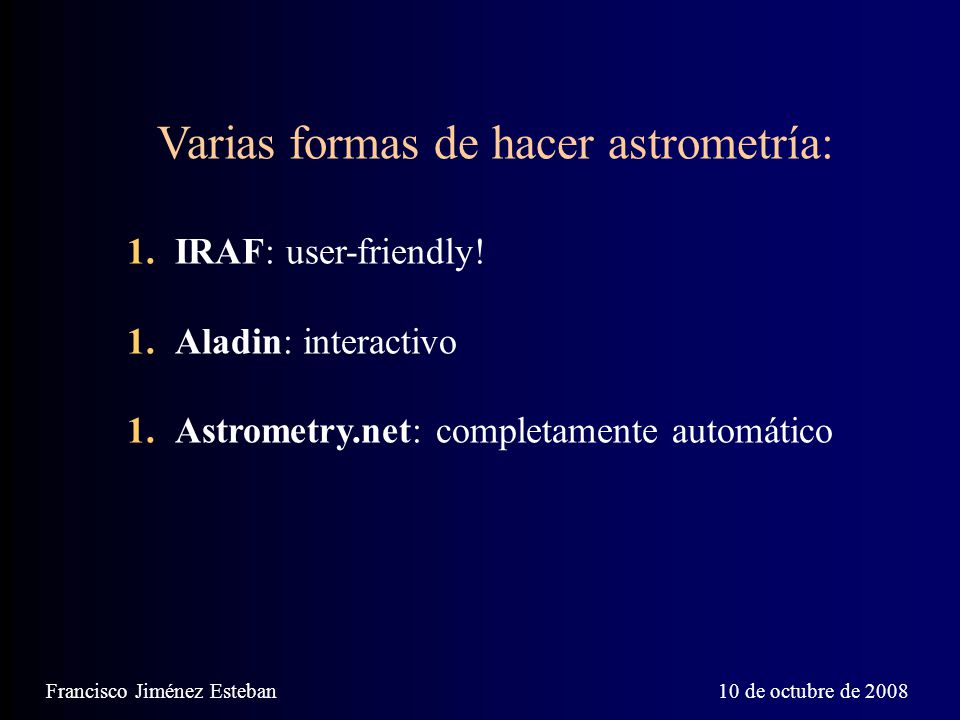

3 Varias formas de hacer astrometría: 1.IRAF: user-friendly! 1.Aladin: interactivo 1.Astrometry.net: completamente automático Francisco Jiménez Esteban 10 de octubre de 2008

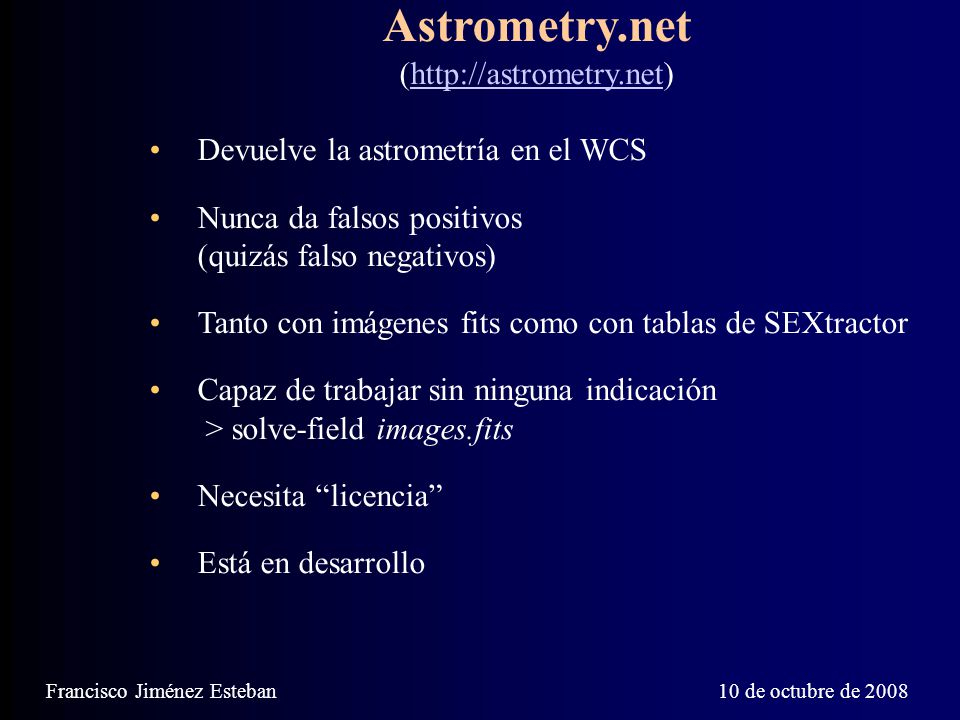

4 Astrometry.net (http://astrometry.net)http://astrometry.net Devuelve la astrometría en el WCS Nunca da falsos positivos (quizás falso negativos) Tanto con imágenes fits como con tablas de SEXtractor Capaz de trabajar sin ninguna indicación > solve-field images.fits Necesita “licencia” Está en desarrollo Francisco Jiménez Esteban 10 de octubre de 2008

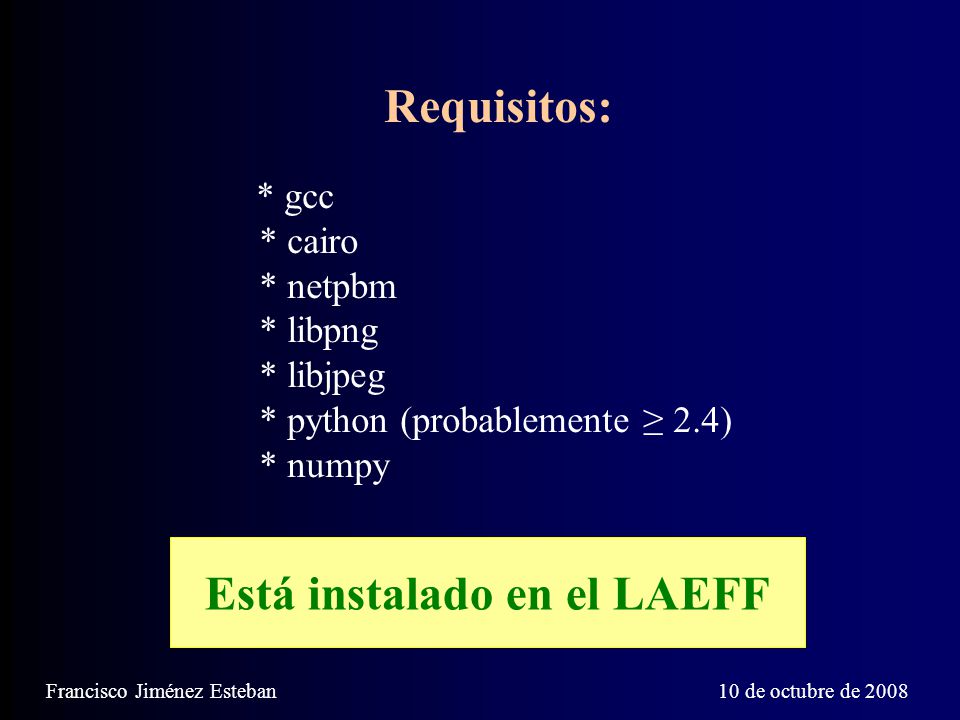

5 Requisitos: * gcc * cairo * netpbm * libpng * libjpeg * python (probablemente ≥ 2.4) * numpy Francisco Jiménez Esteban 10 de octubre de 2008 Está instalado en el LAEFF

6 Resultado -ngc.png : an annotation of the image..wcs : a FITS WCS header for the solution..new : a new FITS file containing the WCS header. -objs.png : a plot of the sources (stars) we extracted from the image. -indx.png : sources (red), plus stars from the index (green), plus the skymark ("quad") used to solve the image. -indx.xyls : a FITS BINTABLE with the pixel locations of stars from the index..rdls : a FITS BINTABLE with the RA, Dec of sources we extracted from the image..axy : a FITS BINTABLE of the sources we extracted, plus headers that describe the job (how the image is going to be solved)..solved : exists and contains (binary) 1 if the field solved..match : a FITS BINTABLE describing the quad match that solved the image..kmz : (optional) KMZ file for Google Sky-in-Earth. Francisco Jiménez Esteban 10 de octubre de 2008

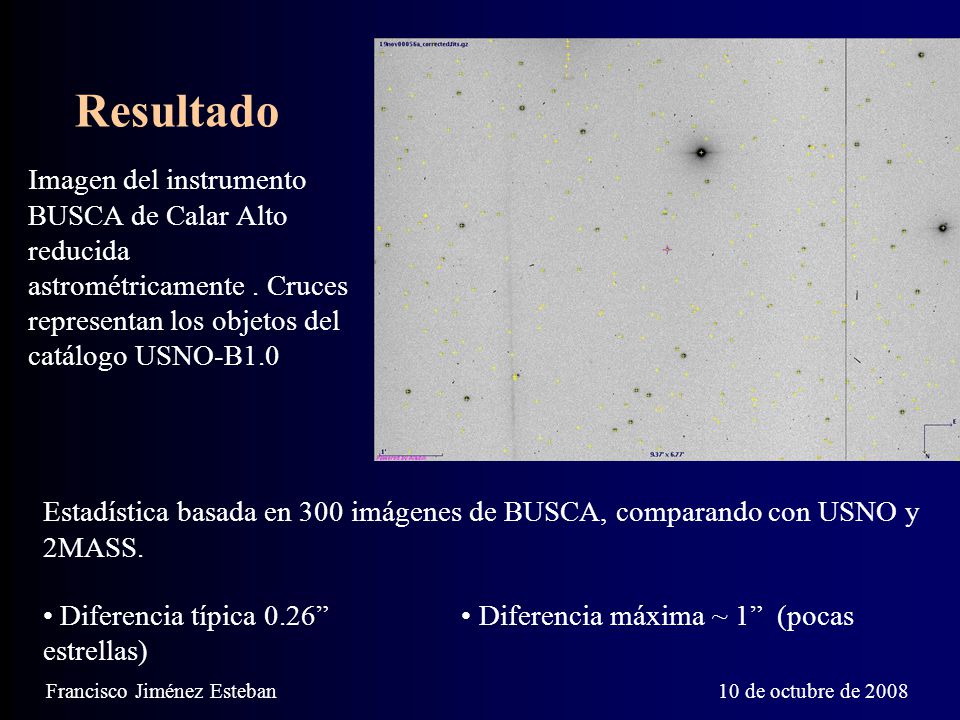

7 Resultado Francisco Jiménez Esteban 10 de octubre de 2008 Imagen del instrumento BUSCA de Calar Alto reducida astrométricamente. Cruces representan los objetos del catálogo USNO-B1.0 Estadística basada en 300 imágenes de BUSCA, comparando con USNO y 2MASS. Diferencia típica 0.26” Diferencia máxima ~ 1” (pocas estrellas)

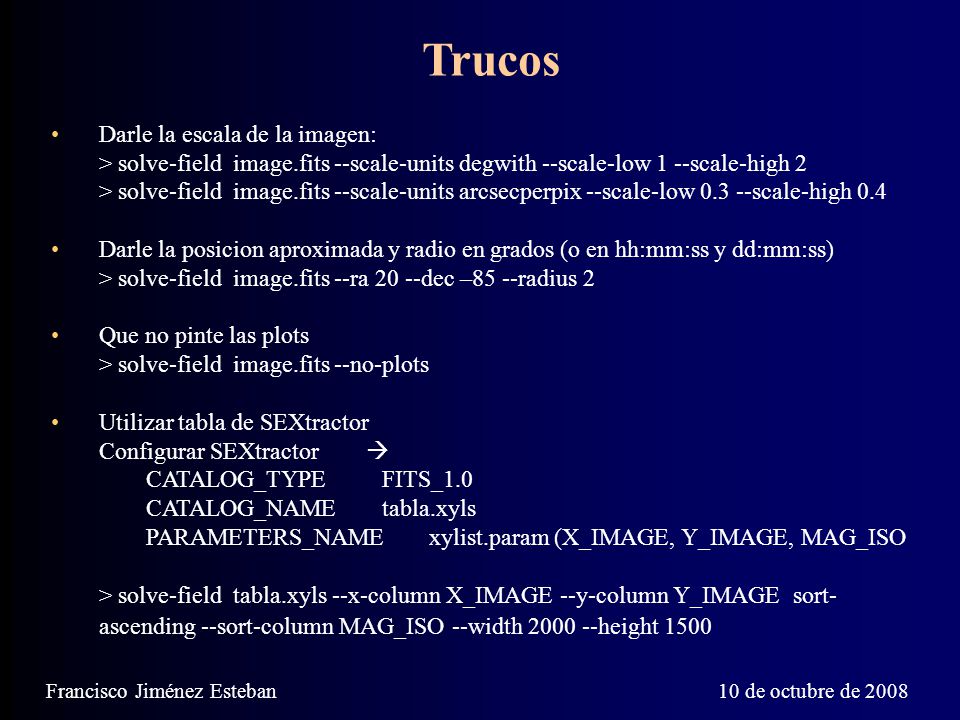

8 Francisco Jiménez Esteban 10 de octubre de 2008 Trucos Darle la escala de la imagen: > solve-field image.fits --scale-units degwith --scale-low 1 --scale-high 2 > solve-field image.fits --scale-units arcsecperpix --scale-low 0.3 --scale-high 0.4 Darle la posicion aproximada y radio en grados (o en hh:mm:ss y dd:mm:ss) > solve-field image.fits --ra 20 --dec –85 --radius 2 Que no pinte las plots > solve-field image.fits --no-plots Utilizar tabla de SEXtractor Configurar SEXtractor  CATALOG_TYPEFITS_1.0 CATALOG_NAMEtabla.xyls PARAMETERS_NAMExylist.param (X_IMAGE, Y_IMAGE, MAG_ISO > solve-field tabla.xyls --x-column X_IMAGE --y-column Y_IMAGE sort- ascending --sort-column MAG_ISO --width 2000 --height 1500

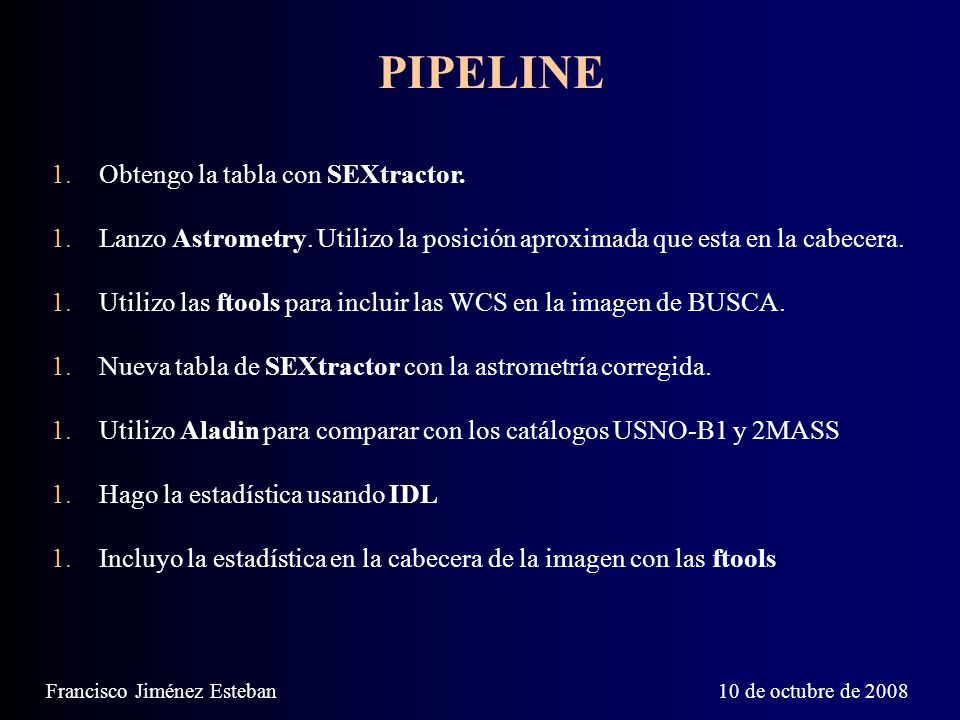

9 PIPELINE 1.Obtengo la tabla con SEXtractor. 1.Lanzo Astrometry. Utilizo la posición aproximada que esta en la cabecera. 1.Utilizo las ftools para incluir las WCS en la imagen de BUSCA. 1.Nueva tabla de SEXtractor con la astrometría corregida. 1.Utilizo Aladin para comparar con los catálogos USNO-B1 y 2MASS 1.Hago la estadística usando IDL 1.Incluyo la estadística en la cabecera de la imagen con las ftools Francisco Jiménez Esteban 10 de octubre de 2008
