1 Optimización Combinatoria usando Algoritmos Evolucionistas Problemas de Optimización. Idea: Encontrar una solución "factible" y "óptima" de acuerdo a algún criterio definido. El criterio puede ser calculado sobre una instanciación completa (hoja de un árbol de búsqueda ). Puede también estimarse sobre un nodo correspondiente a una instanciación parcial. Ejemplos de criterio: Scheduling: minimizar la fecha de término Problema de asignación de recursos: Minimizar el número de recursos utilizados Problema de diseño: Minimizar el costo de la solución. También se puede utilizar esta estrategia para expresar un problema sobre-restringido: Encontrar una solución para las restricciones mas difíciles que satisface al menos las restricciones prioritarias.

2 Algoritmos de optimización con búsqueda de árbol Criterio a optimizar: Función de costo(ganancia) a minimizar (maximizar) Principio: Una solución es una hoja del árbol de búsqueda con el menor costo Cada nodo del árbol tiene un valor. La función es monótona decreciente en una rama. Marco general de aplicación: a diversos problemas de optimización " Búsqueda de la ruta más corta " Vendedor viajero. Dificultades: Pueden producirse infinitas ramas o redundancias (varios nodos representando el mismo estado). Idea: intentar evitar esta situación.

3 Ejemplo: Juego Taquin. Evaluación: f(n) = g(n) + h(n) g(n) : número de movimientos desde el estado inicial h(n) : distancia de entre el estado actual y el estado final 1 2 1 2 3 3 4 5 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 1 2 3 4 5 4 5 6 7 8 6 7 8 1 2 1 4 2 3 1 2 3 1 2 3 4 5 3 5 4 5 6 4 5 6 7 8 6 7 8 6 7 8 7 8 Estado inicial Estado final

4 Vendedor Viajero Problema: Encontrar un circuito hamiltoniano (visitar todas las ciudades una sola vez y revenir al punto de inicio) de largo mínimo. Problema NP-dificil. Una relajación a este problema es el problema de asignación. Asignar a cada ciudad otra ciudad que será la siguiente en el tour: Se permiten sub-tours. Se resuelve el problema de asignación, si hay sub-tours se crean sub-ramas que impiden arcos de ese sub-tour. Valor del nodo: costo del problema relajado del nodo.

5 Modelos de Optimización Combinatoria 1. Modelos con restricciones para las variables de Todo- o-nada. Sea el problema lineal Max 18 X1 + 3 X2 + 9 X3 s.a. 2 X1 + X2 + 7 X3 <= 150 0 <= X1 <= 60 0 <= X2 <= 30 0 <= X3 <= 20 Nuevo requerimiento: Cada Xi puede ser utilizado ya sea en su cota superior o no ser utilizado.

6 Modelos de Optimización Combinatoria 1. Modelos con restricciones para las variables: Todo-o-nada. Sea Yj = fracción de la cota superior Uj utilizada. Dominio de Yj : {0,1} : binaria Max 18 (60Y1) + 3 (30Y2) + 9 (20Y3) s.a. 2 (60Y1) + (30Y2) + 7 (20Y3) <= 150 Y1, Y2, Y3 = 0 ó 1 Max 1080Y1 + 90Y2 + 180Y3 s.a. 120Y1 + 30Y2 + 140Y3 <= 150 Y1, Y2, Y3 = 0 ó 1 Problema Lineal

7 Modelos de Optimización Combinatoria 2. Modelo con costo fijo Función objetivo con costo fijo: min F1(X1) + F2(X2) donde: F1(X1) = 150 + 7 X1 si X1>0 F2(X2) = 110 + 9 X2 si X2>0 Conjunto de restricciones: I. X1 + X2 => 8 Min 7X1 + 9X2 + 150Y1 + 110Y2 0 8 0 <= X2 <= 8 X1 <= 3Y1 X2 <= 8Y2 X1, X2 =>0 Y1, Y2 = 0 ó 1

8 Modelos de Optimización Combinatoria 2. Modelo con costo fijo Función objetivo con costo fijo: min F1(X1) + F2(X2) donde: F1(X1) = 150 + 7 X1 si X1>0 F2(X2) = 110 + 9 X2 si X2>0 Conjunto de restricciones: II. X1 + X2 => 8 Min 7X1 + 9X2 + 150Y1 + 110Y2 2X1 + X2 8 X1, X2 =>0 2X1+ X2<=10 X1 <= 5 Y1 X2 <= 10Y2 X1, X2 =>0 Y1, Y2 = 0 ó 1 Problema Mixto

9 Problema de la Mochila Problema de optimización combinatoria "puro". Variables binarias, Una sola restricción. Max 8X1 + 3 X2 + 15 X3 + 7 X4 + 10 X5 + 12 X6 s.a. 10.2 X1 + 6 X2 + 23 X3 + 11.1 X4 + 9.8 X5 + 31.6 X6 <= 35 X1, X2,..., X6 = 0 ó 1 Ejemplo: Dadas las monedas de 1, 5, 10 y 25 centavos, formular un modelo tipo "knapsack"para minimizar el número de monedas necesarias para cambiar q centavos. Min X1 + X5 + X10 + X25 (Total de monedas) s.a. X1 + 5 X2 + 10 X10 + 25 X25 = q (cambio correcto) X1, X5, X10, X25 =>0 y enteras.

10 Problema de Presupuesto (o de la Mochila Multidimensional) Restricciones de presupuesto: Limite del total de recursos disponibles consumidos por los proyectos seleccionados, e inversiones en cada periodo de tiempo no exceden la cantidad disponible. Ejemplo de restricciones: 6 X1+ 2X2 + 3 X3+ 1 X7 + 4 X9+ 5 X12 <= 10 (2000-2004) 3 X2 + 5 X3 + 5 X5+ 8 X7+ 5 X9+ 8 X10 + 7 X12 + 1 X13+ 4 X14 <= 12 (2005-2009) 8 X5 + 1 X6 + 4 X10 + 2 X11+ 4 X13+ 5 X14 <= 14 (2010-2014) 8 X6 + 5 X8 + 7 X11 + 1 X13 + 3 X14 <= 14 (2015-2019) 10 X4 + 4 X6 + 1 X13 + 3 X14 <= 14 (2020-2024) donde Xi = 1 si la actividad i se realiza, 0 sino. Agregando restricciones de: 1. Mutuamente excluyentes: - La actividad 4 no se puede realizar si se realiza la actividad 5 y vice-versa --> restricción adicional: X4 + X5 <= 1 2. Dependencia: - La actividad 11 requiere que la actividad 2 se realice --> restricción adicional: X11 <= X2

11 Set Packing, Covering, Partitioning Idea: Identificar los objetos que son solución y que pertenecen a subconjuntos específicos. Diversos puntos de vista en cuanto a las restricciones. Restricciones Set covering: requieren que al menos un miembro de la subcolección J pertenezca a la solución. Restricciones Set packing: requieren que a lo más un miembro de la subcolección J pertenezca a la solución Restricciones Set partitioning: requieren que exactamente un sólo miembro de la subcolección J pertenezca a la solución.

12 Set Packing, Covering, Partitioning Ejemplo: Hay 20 comunas y 10 posibles lugares donde instalar equipos de emergencia. Cada lugar puede dar servicio a las comunas adyacentes Subcolección 1 = {2} Subcolección 2 = {1,2}.... Subcolección 12 = {4,5,6} Modelo desde el punto de vista Set Covering min  Xj (j:1..10, número de lugares) s.a. X2 => 1 (comuna 1) X1 + X2 => 1 (comuna 2)..... X4 + X5 + X6 => 1 (comuna 12).... Xj = 0 ó 1

13 Maximizando covertura Ejemplo: Hay 20 comunas y 10 posibles lugares donde instalar equipos de emergencia. Cada lugar puede dar servicio a las comunas adyacentes Subcolección 1 = {2} Subcolección 2 = {1,2}.... Subcolección 12 = {4,5,6} Consideración adicional: El presupuesto sólo alcanza para 4 lugares. Nueva variable Yi = 1 si la comuna i no será servida, 0 sino. Modificando el Modelo (i: número de comunas,Ci es la importancia de la comuna i) s.a. 

14 Ejemplo: Una universidad esta adquiriendo un software de programación matemática. Se tiene los siguientes cuatro programas disponibles con los respectivos algoritmos de optimización que incluyen: a) Tomando los coeficientes de la función objetivo como costos, formule un modelo para adquirir un conjunto de programas que provean PL, PE y PNL b) Idem a a) con un presupuesto máximo de 12. c) Tomando los coeficientes de la función objetivo como costos, formular un modelo para adquirir el conjunto de software de mínimo costo con exactamente uno con PL, uno con PE y uno con PNL d) Tomando los coeficientes de la función objetivo como calidad del software, formular un modelo para adquirir el conjunto de software de máxima calidad con a lo más uno con PL, a lo más uno con PE y a lo más uno con PNL ¿A qué tipo de modelo corresponde cada uno?

15 Modelos con Generación de Columnas La Generación de columnas se utiliza como una estrategia de dos- partes para enfrentar la resolución de problemas combinatorios altamente complejos. Consiste en la generación de una secuencia de columnas donde cada columna representa una solución factible y luego resolver el problema como un set partitioning (o covering o packing) para seleccionar un conjunto óptimo de esas alternativas. Ventaja: flexibilidad. Desventaja: Dificultad para enumerar todas las posibilidades.

16 Modelos con Generación de Columnas Ejemplo: AA Crew Scheduling Problema: Encontrar la secuencia de vuelos para cada tripulación sobre un período mínimo de 2 días a un máximo de 3 días. La secuencia debe comenzar y terminar en la ciudad donde vive la tripulación. El objetivo es de minimizar costos. Suponga la siguiente secuencia de viajes de American Airlines. Miami Chicag o Charlotte Dallas 101 402 203 204 305 406 407 308 310 109 212 211

17 Modelos con Generación de Columnas Ejemplo: AA Crew Scheduling Posibles secuencias: j Secuencia vuelos Costo 1 101-203-406-308 2900 9 305-407-109-212 2600 2 101-203-407 2700 10 308-109-212 2050 3 101-204-305-407 2600 11 402-204-305 2400 4 101-204-308 3000 12 402-204-310-211 3600 5 203-406-310 2600 13 406-308-109-211 2550 6 203-407-109 3150 14 406-310-211 2650 7 204-305-407-109 2550 15 407-109-211 2350 8 204-308-109 2500 Miami Chicago Charlotte Dallas 101 402 203 204 305 406 407 308 310 109 212 211

18 Modelos con Generación de Columnas Ejemplo: AA Crew Scheduling j Secuencia vuelos Costo j Secuencia vuelos Costo 1 101-203-406-308 2900 9 305-407-109-212 2600 2 101-203-407 2700 10 308-109-212 2050 3 101-204-305-407 2600 11 402-204-305 2400 4 101-204-308 3000 12 402-204-310-211 3600 5 203-406-310 2600 13 406-308-109-211 2550 6 203-407-109 3150 14 406-310-211 2650 7 204-305-407-109 2550 15 407-109-211 2350 8 204-308-109 2500 Xj = 1 si la posibilidad de la columna j se elige, 0 sino Min 2900 X1 + 2700 X2 + 2600 X3+ 3000 X4+ 2600 X5 + 3150 X6 + 2550 X7 + 2500 X8 + 2600 X9 + 2050 X10 + 2400 X11 + 3600 X12 + 2550 X13 + 2650 X14 + 2350 X15 s.a. X1+ X2+ X3 + X4 = 1 (vuelo 101) X6 + X7 + X8 + X9 + X10+ X13 + X15 = 1 (vuelo 109) X1 + X2 + X5 + X6 = 1 (vuelo 203)...... X2 + X3 + X6 + X7 + X9 + X15 = 1 (vuelo 407) X1,.... X15 = 0 ó 1 Solución óptima : X1 = X9 = X12 = 1, los otras Xj = 0, a un costo de 9100.

19 Problemas de Asignación Encontrar la mejor asignación máquina-trabajo, personal-cliente,..etc. Para minimizar costos. Mas simple: Modelo Lineal

20 Problemas de Asignación Modelos de asignación cuadrática: Quadratic assignment models Sea Cijkl = costo de asignar i a j y k a l.

21 Problemas de Asignación Modelos de asignación cuadrática: Quadratic assignment models Ejemplo: Mall layout Se tienen 4 posibles ubicaciones para departamentos en un shopping mall. Se conocen las distancias (en ft) entre las ubicaciones y las posibles ubicaciones. Se conoce además el número de clientes a la semana que desearían visitar los diferentes pares de departamentos. Por ejemplo se proyecta 5000 clientes a la semana que visitarían la tienda de ropa (1) y computación (2). Objetivo: Determinar la ubicación de los departamentos minimizando la "molestia" de los clientes. 1 3 2 4

22 Problemas de Asignación Modelos de asignación general La asignación de i a j requiere un espacio de tamaño fijo Si,j y la ubicación j tiene una capacidad máxima de Bj

23 Problema del Vendedor Viajero Idea: Largo mínimo de la ruta visitando cada punto una sola vez TSP simétrico: Si la distancia o costo de pasar desde cualquier punto i a otro j es la misma distancia desde j a i. Sino será un TSP asimétrico. Modelo para un TSP simétrico: Sea Xi,j = 1 si la ruta incluye la secuencia de i ir a j, 0 e.o.c. Para i<j

24 Problema del Vendedor Viajero Modelo para un TSP simétrico:

25 Problema del Vendedor Viajero 10 1 1 1 1 1 1

26 Problema de asignación de horarios El problema de crear una tabla de asignación de horarios, fundamentalmente consiste en planificar: asignaturas, profesores y salas en un número fijo de períodos en los cuales ningún profesor, asignatura o sala es utilizado en más de una oportunidad.

27 Problema del Vendedor Viajero Aspectos Representación. 1. Tour: 5-1-7-8-9-4-6-2-3 Representación: (5 1 7 8 9 4 6 2 3) Operador: PMX (Partially Mapped Crossover) P1: (1 2 3 | 4 5 6 7 | 8 9) P2: (4 5 2 | 1 8 7 6 | 9 3) i. ( X X X | 1 8 7 6 | X X) ( X X X | 4 5 6 7 | X X) ii. Sin conflictos ( X 2 3 | 1 8 7 6 | X 9) ( X X 2 | 4 5 6 7 | 9 3) iii. Cambios ( 4 2 3 | 1 8 7 6 | 5 9) ( 1 8 2 | 4 5 6 7 | 9 3)

28 Problema del Vendedor Viajero Aspectos Representación. 2. Lista referencia ( 1 2 3 4 5 6 7 8 9) Tour: 1-2-4-3-8-5-9-6-7 Representación: (1 1 2 1 4 1 3 1 1) P1: (1 1 2 1 | 4 1 3 1 1) P2: (5 1 5 5 | 5 3 3 2 1) i. Padres (1 2 4 3 8 5 9 6 7) (5 1 7 8 9 4 6 3 2) ii. Hijos (1 2 4 3 9 7 8 6 5) (5 1 7 8 6 2 9 3 4)

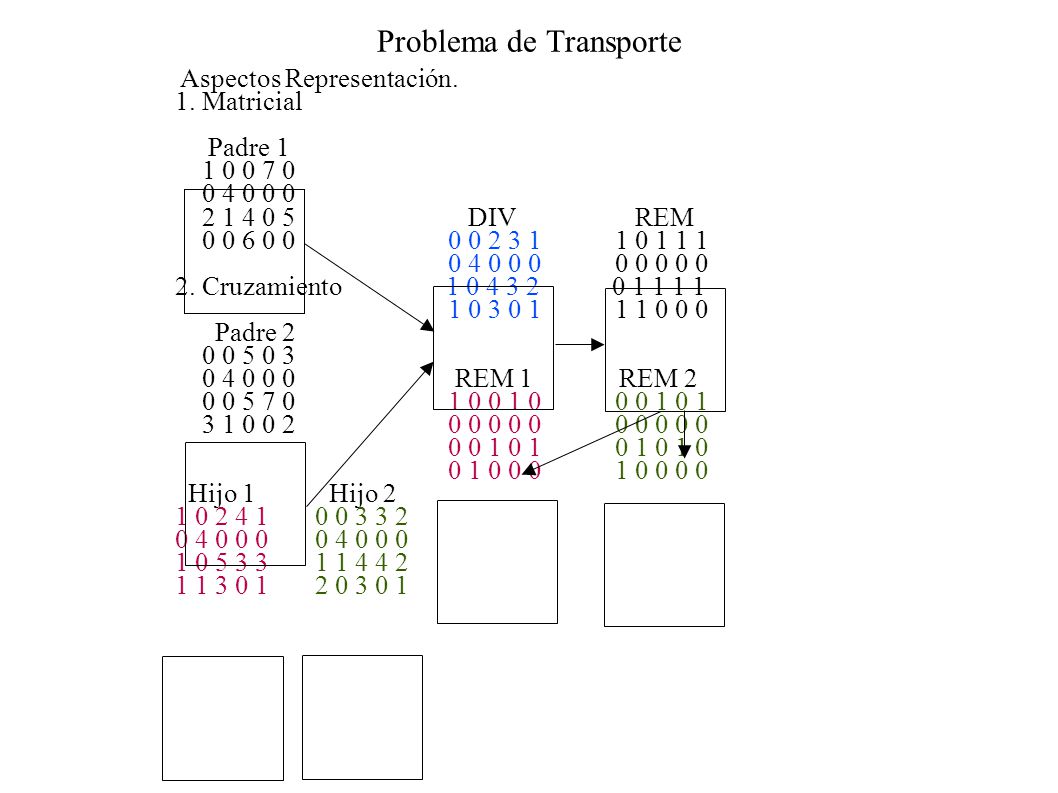

29 Problema de Transporte Aspectos Representación. 1. Matricial Padre 1 1 0 0 7 0 0 4 0 0 0 2 1 4 0 5 DIV REM 0 0 6 0 0 0 0 2 3 1 1 0 1 1 1 0 4 0 0 0 0 0 0 0 0 2. Cruzamiento 1 0 4 3 2 0 1 1 1 1 1 0 3 0 1 1 1 0 0 0 Padre 2 0 0 5 0 3 0 4 0 0 0 REM 1 REM 2 0 0 5 7 0 1 0 0 1 0 0 0 1 0 1 3 1 0 0 2 0 0 0 0 0 0 0 0 0 0 0 0 1 0 1 0 1 0 1 0 0 1 0 0 0 1 0 0 0 0 Hijo 1 Hijo 2 1 0 2 4 1 0 0 3 3 2 0 4 0 0 0 1 0 5 3 3 1 1 4 4 2 1 1 3 0 1 2 0 3 0 1

30 Problema de Transporte 3. Mutación Padre 1 1 0 0 7 0 0 4 0 0 0 2 1 2 0 5 1 0 0 7 0 0 0 6 0 0 0 2 0 2 0 2 3 0 0 5 0 0 6 0 0 Hijo 1 Idea: 1. Selección aleatoria de n filas {2,4} Selección aleatoria de m columnas {2,3,5} 2. Preservación de la factibilidad
