1 Tejas Classic - Supreme
I N S T A L A C I Ó N Tejas Classic - Supreme

2 CAMPO DE APLICACIÓN Solución para Cubierta de TECHOS y MUROS
Son Aptas para TODO TIPO DE CLIMA

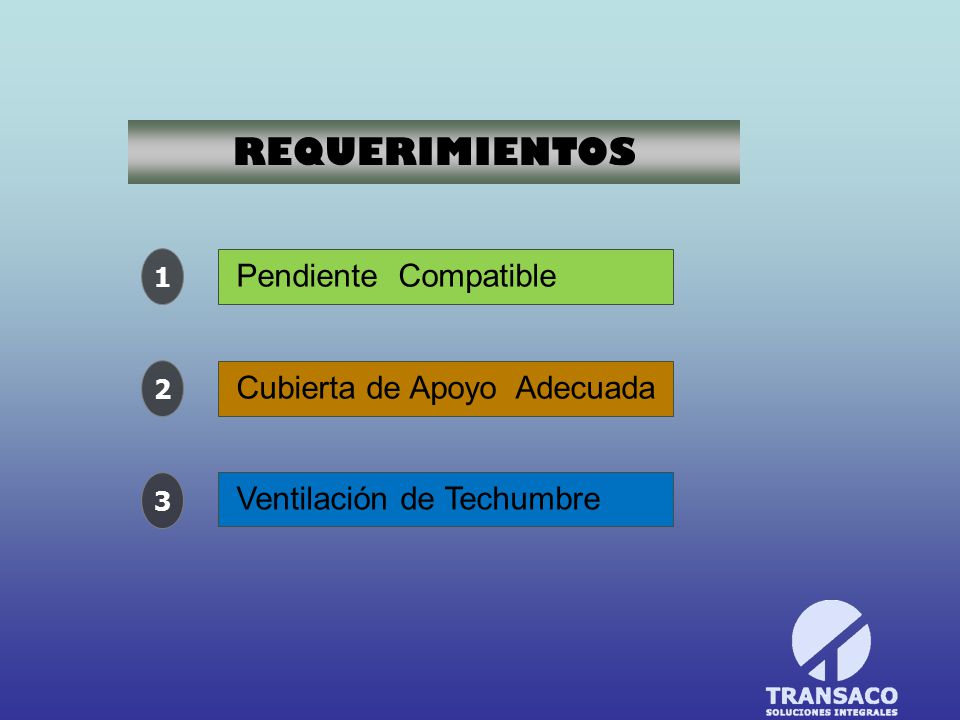

3 REQUERIMIENTOS Pendiente Compatible Cubierta de Apoyo Adecuada
Ventilación de Techumbre 1 2 3

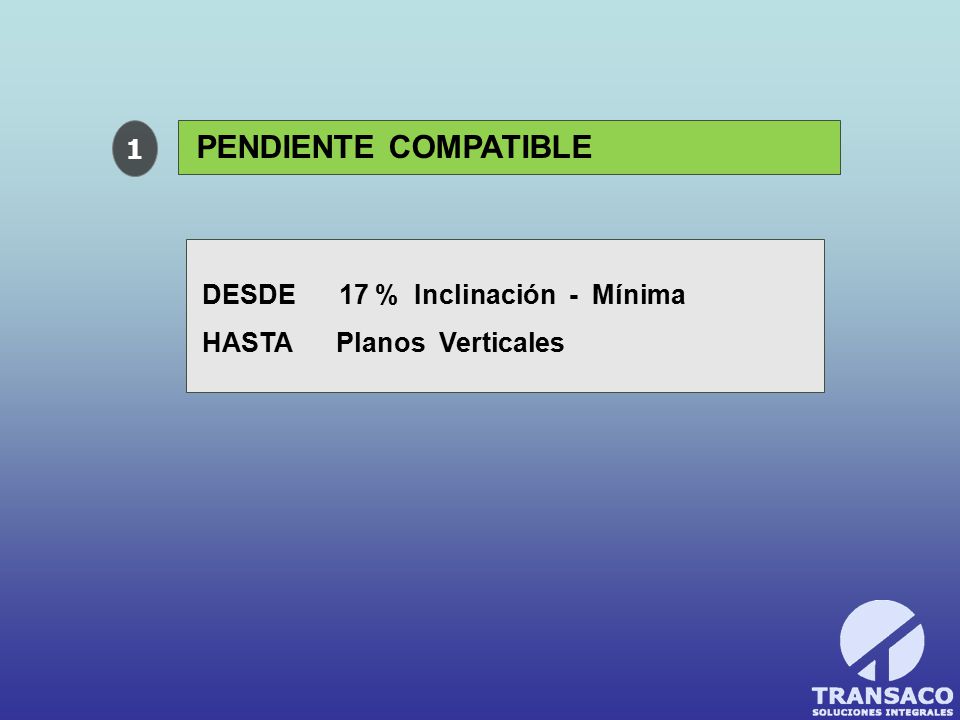

4 PENDIENTE COMPATIBLE 1 DESDE 17 % Inclinación - Mínima
HASTA Planos Verticales 1

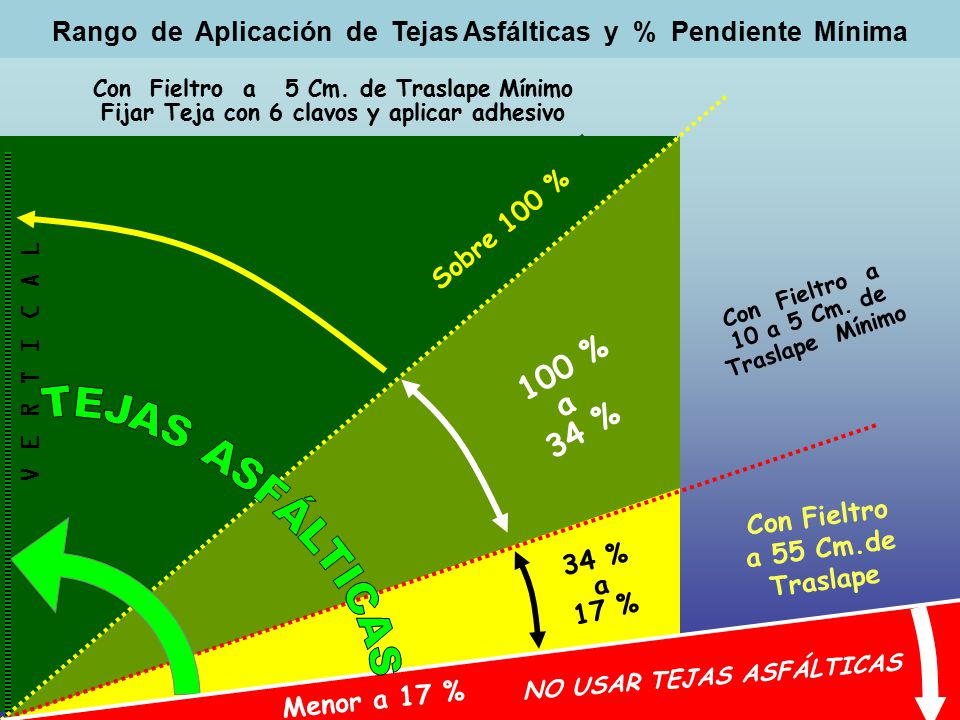

5 APLICAR TEJAS ASFALTICAS
Rango de Aplicación de Tejas Asfálticas y % Pendiente Mínima NO USAR TEJAS ASFÁLTICAS Menor a 17 % 34 % a % 100 % a 34 % Sobre 100 % V E R T I C A L Con Fieltro a 10 a 5 Cm. de Traslape Mínimo Con Fieltro a 55 Cm.de Traslape Con Fieltro a 5 Cm. de Traslape Mínimo Fijar Teja con 6 clavos y aplicar adhesivo TEJAS ASFÁLTICAS

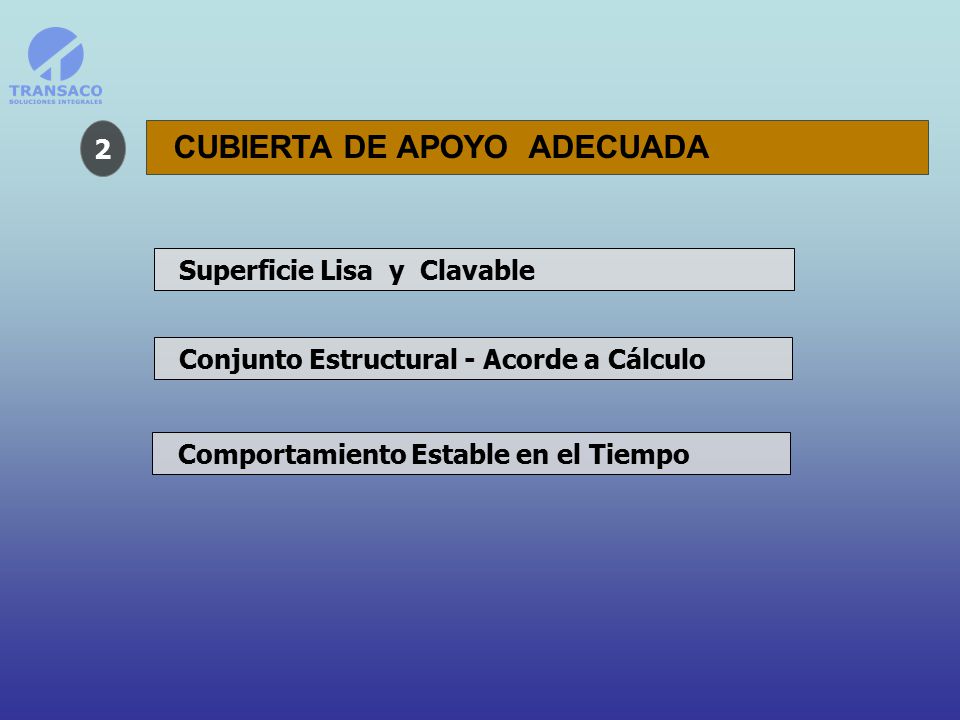

6 CUBIERTA DE APOYO ADECUADA
2 CUBIERTA DE APOYO ADECUADA Superficie Lisa y Clavable Conjunto Estructural - Acorde a Cálculo Comportamiento Estable en el Tiempo

7 T I P O S D E C U B I E R T A D E A P O Y O
ENTABLADOS de MADERA Tabla 1” Cepillada MACHIEMBRADA - únicamente TABLEROS de MADERA Tableros Contrachapados - 1/2” – 12,7 mm esp. Mínimo Tableros O S B /16” ,1 mm espesor Mínimo T I P O S D E C U B I E R T A D E A P O Y O Tabla 1” Calibrada MACHIEMBRADA - únicamente Se debe estabilizar la humedad de los Tableros de Madera antes de utilizarlos y antes de instalar las tejas EVTIARÁ LA APARICIÓN DE BUCKLING

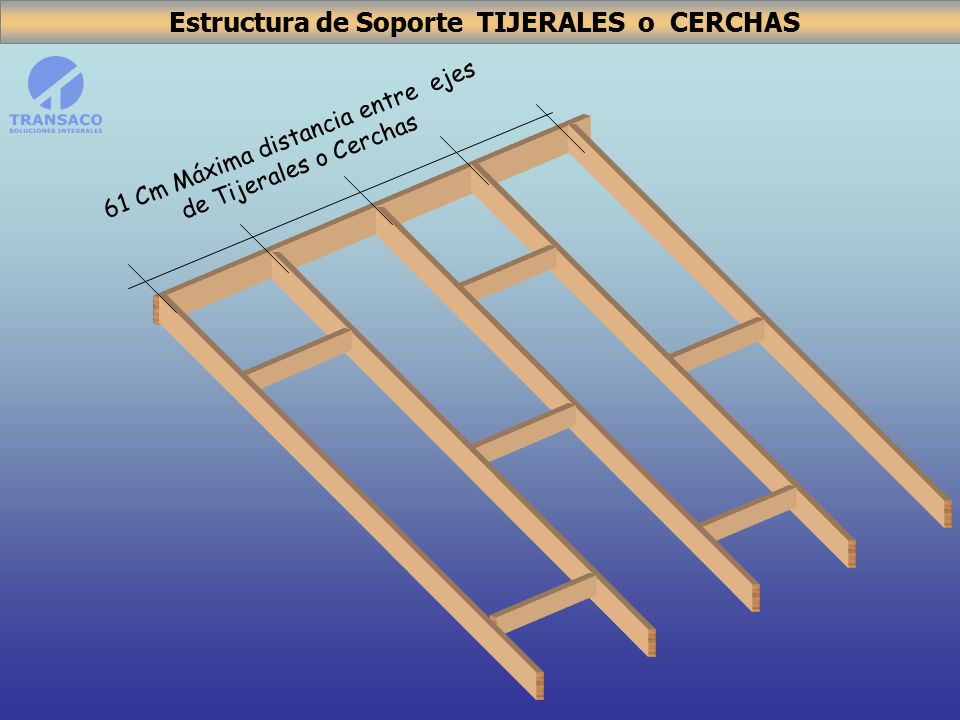

8 Estructura de Soporte TIJERALES o CERCHAS
61 Cm Máxima distancia entre ejes de Tijerales o Cerchas

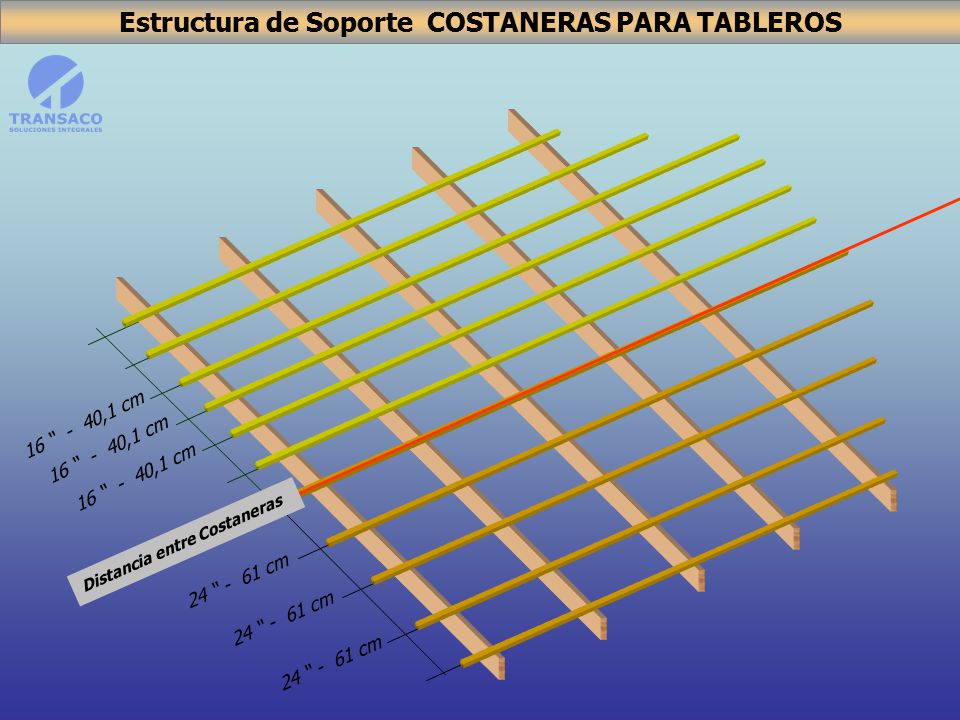

9 Estructura de Soporte COSTANERAS PARA TABLEROS
24 “ cm 16 “ ,1 cm Distancia entre Costaneras

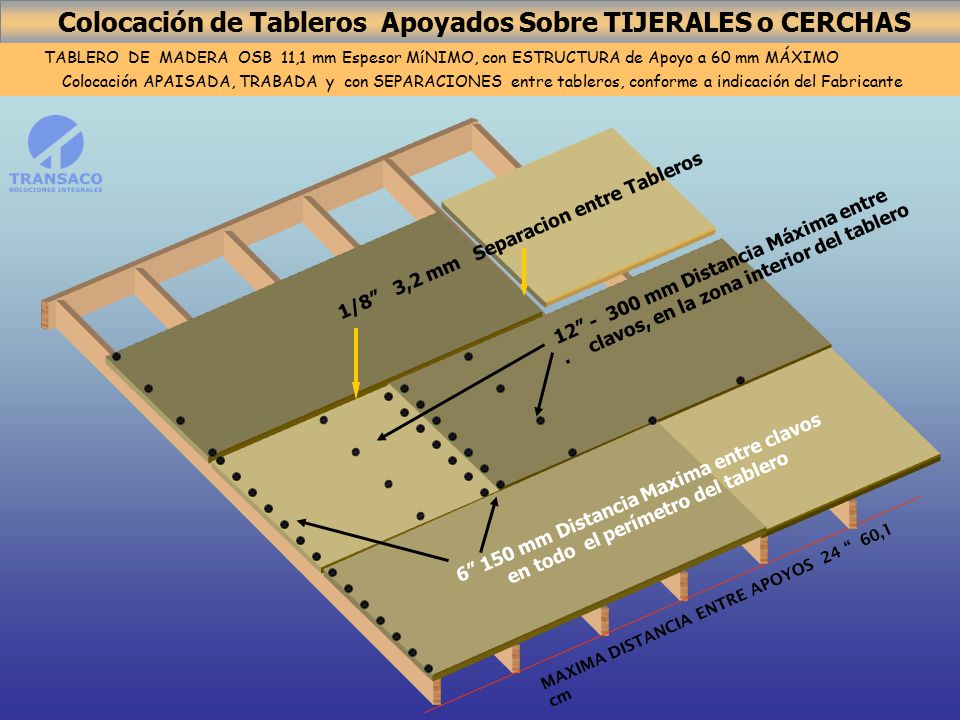

10 Colocación de Tableros Apoyados Sobre TIJERALES o CERCHAS
TABLERO DE MADERA OSB 11,1 mm Espesor MíNIMO, con ESTRUCTURA de Apoyo a 60 mm MÁXIMO Colocación APAISADA, TRABADA y con SEPARACIONES entre tableros, conforme a indicación del Fabricante 1/8” 3,2 mm Separacion entre Tableros 6” 150 mm Distancia Maxima entre clavos en todo el perímetro del tablero MAXIMA DISTANCIA ENTRE APOYOS 24 “ 60,1 cm 12” mm Distancia Máxima entre clavos, en la zona interior del tablero

11 PLACA DE MADERA O S B 11,1 mm – 7/16” esp. Mínimo
Instalada Sobre Cerchas o Tijerales a 24’’ cm 24”- 61 cm DISTANCIAMIENTO MÁXIMO H CLIP CONECTOR - SEPARADOR 1/8” huelga PLACA DE MADERA O S B ,1 mm – 7/16” esp. Mínimo Clip H para Placas OSB 7/16” Codigo

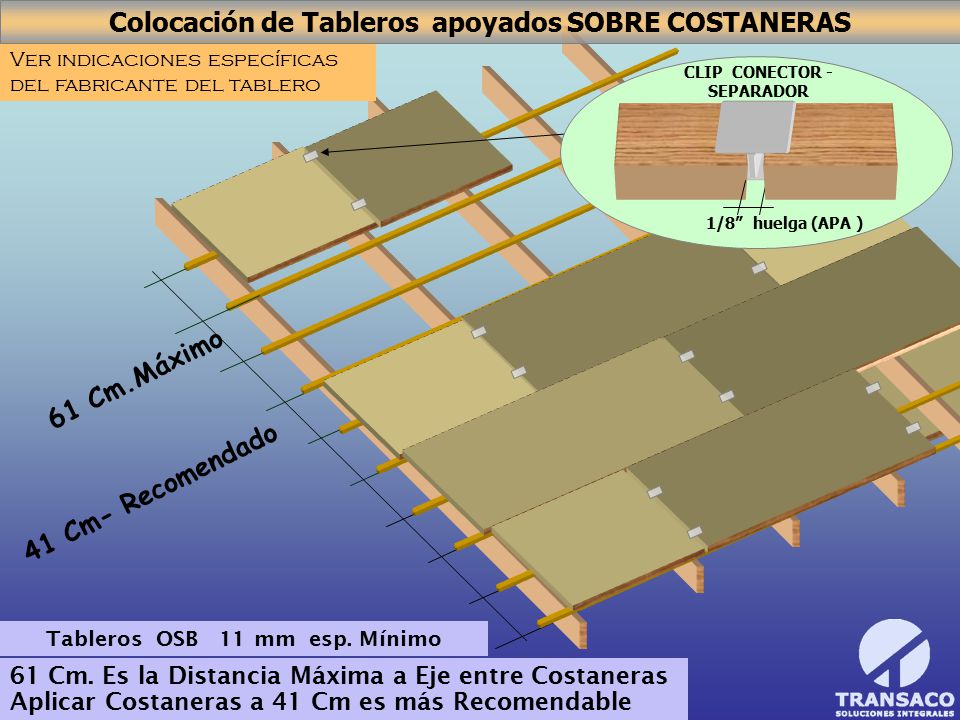

12 Colocación de Tableros apoyados SOBRE COSTANERAS
61 Cm.Máximo Ver indicaciones específicas del fabricante del tablero Colocación de Tableros apoyados SOBRE COSTANERAS CLIP CONECTOR - SEPARADOR 1/8” huelga (APA ) 61 Cm. Es la Distancia Máxima a Eje entre Costaneras Aplicar Costaneras a 41 Cm es más Recomendable 41 Cm- Recomendado Tableros OSB 11 mm esp. Mínimo

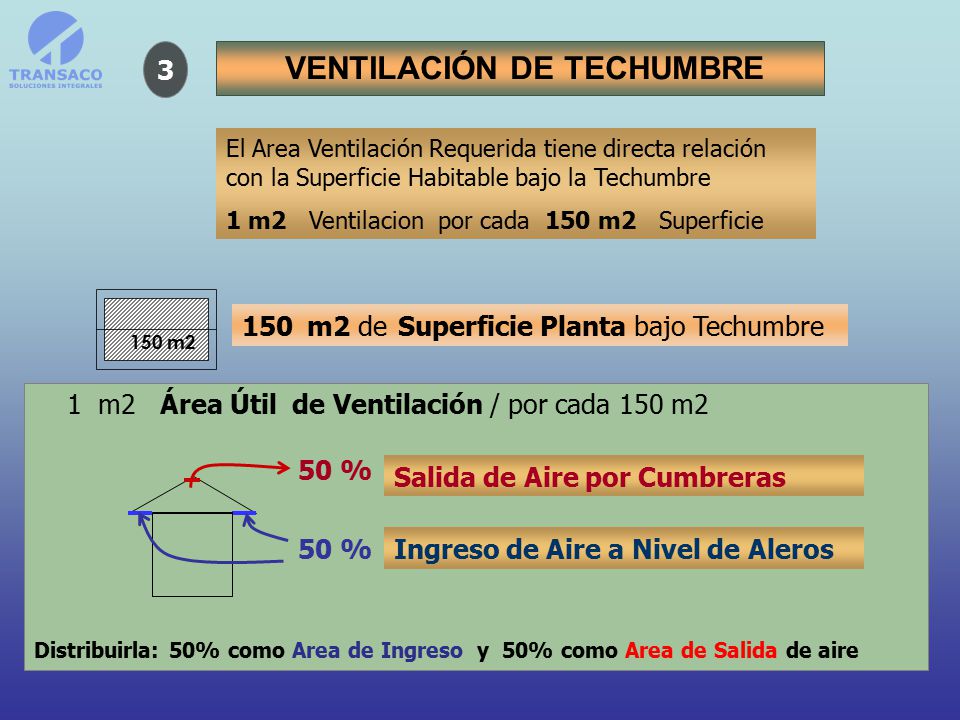

13 VENTILACIÓN DE TECHUMBRE
El Area Ventilación Requerida tiene directa relación con la Superficie Habitable bajo la Techumbre 1 m2 Ventilacion por cada 150 m2 Superficie 3 VENTILACIÓN DE TECHUMBRE 150 m2 de Superficie Planta bajo Techumbre 1 m2 Área Útil de Ventilación / por cada 150 m2 Distribuirla: 50% como Area de Ingreso y 50% como Area de Salida de aire Ingreso de Aire a Nivel de Aleros Salida de Aire por Cumbreras 50 % 150 m2

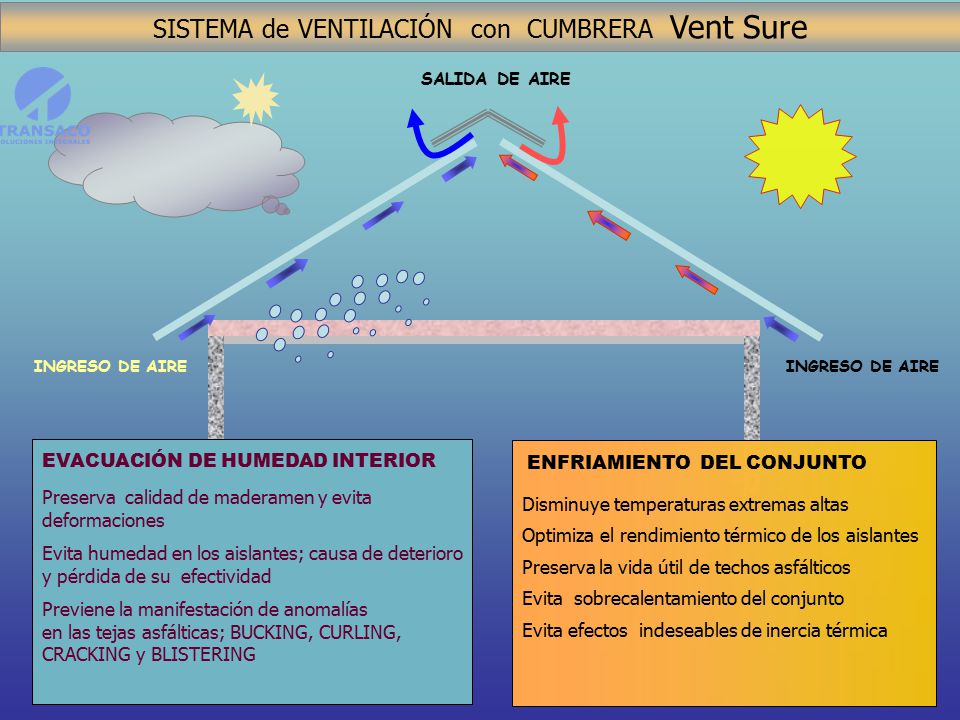

14 SISTEMA de VENTILACIÓN con CUMBRERA Vent Sure
EVACUACIÓN DE HUMEDAD INTERIOR Preserva calidad de maderamen y evita deformaciones Evita humedad en los aislantes; causa de deterioro y pérdida de su efectividad Previene la manifestación de anomalías en las tejas asfálticas; BUCKING, CURLING, CRACKING y BLISTERING ENFRIAMIENTO DEL CONJUNTO Disminuye temperaturas extremas altas Optimiza el rendimiento térmico de los aislantes Preserva la vida útil de techos asfálticos Evita sobrecalentamiento del conjunto Evita efectos indeseables de inercia térmica INGRESO DE AIRE SALIDA DE AIRE

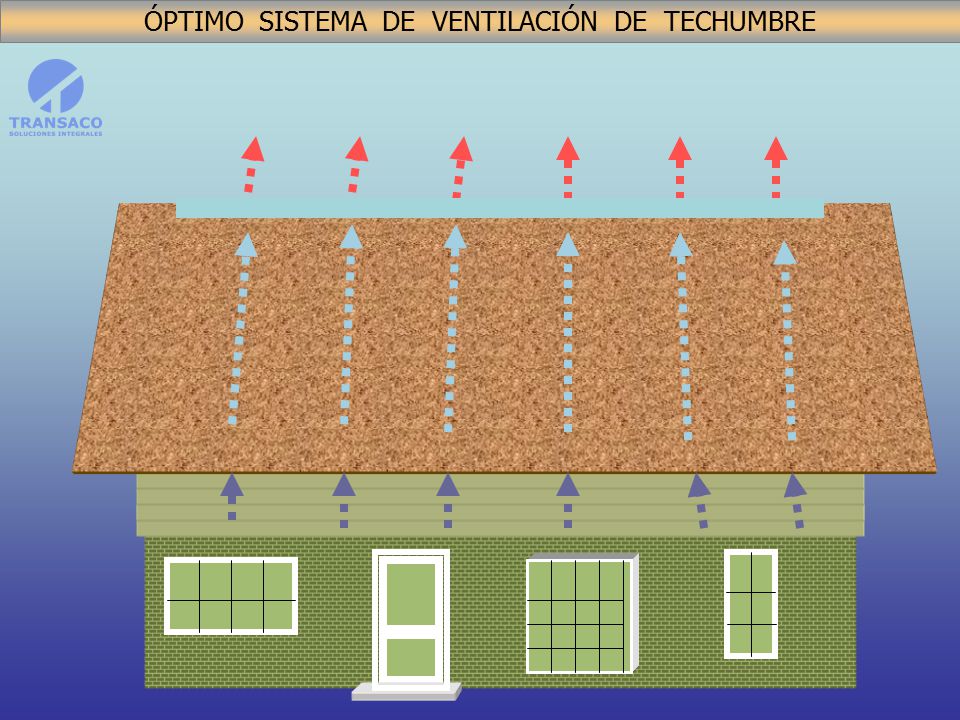

15 ÓPTIMO SISTEMA DE VENTILACIÓN DE TECHUMBRE

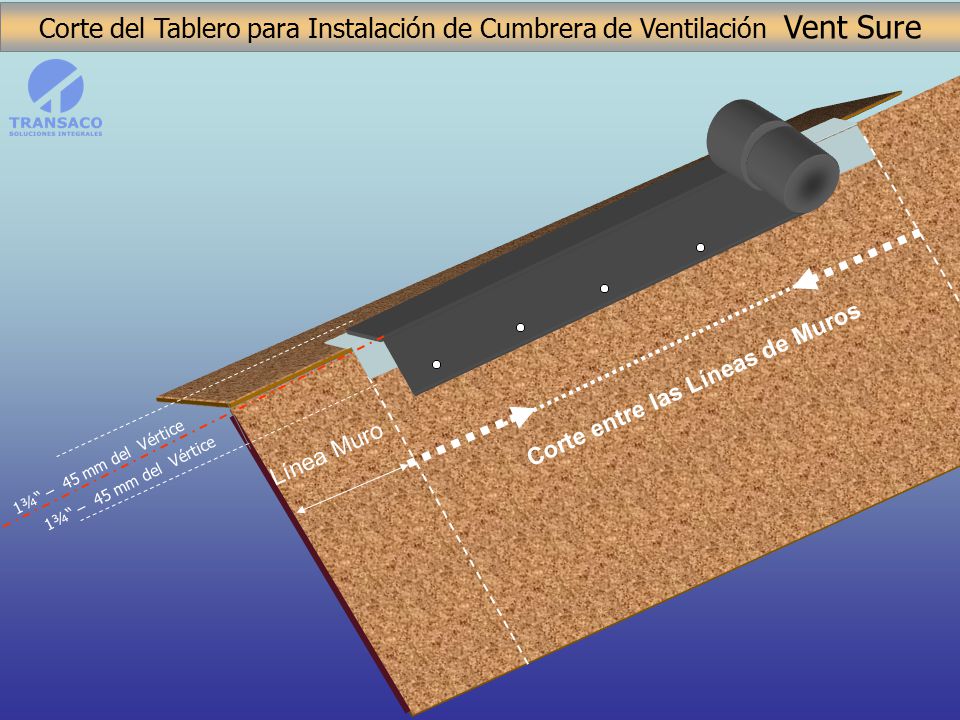

16 Corte entre las Líneas de Muros
Corte del Tablero para Instalación de Cumbrera de Ventilación Vent Sure Línea Muro 1¾“ – 45 mm del Vértice Corte entre las Líneas de Muros

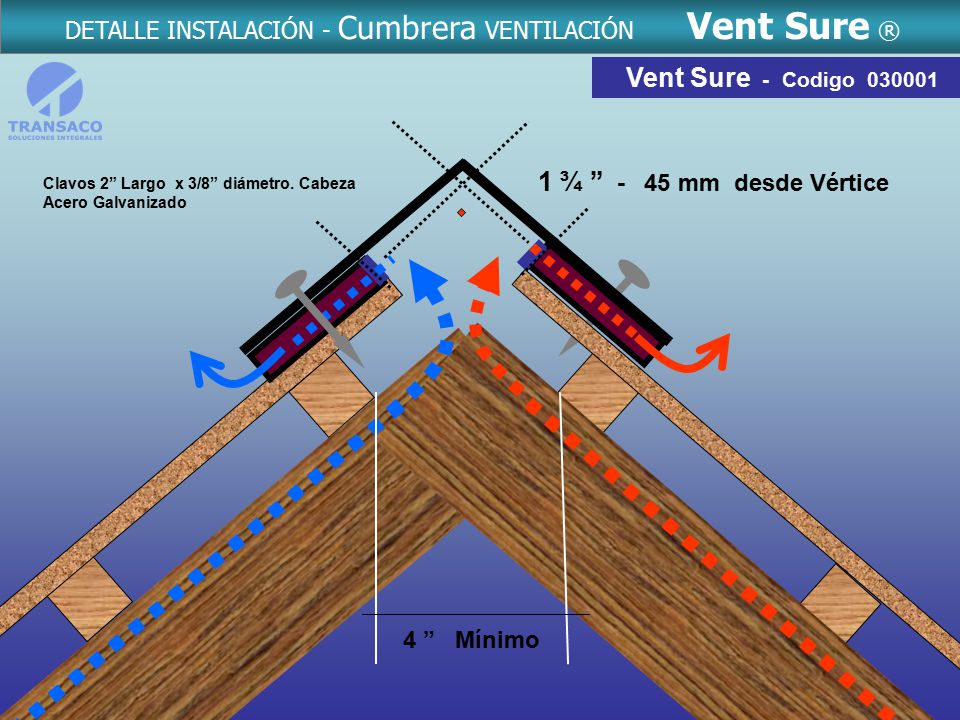

17 DETALLE INSTALACIÓN - Cumbrera VENTILACIÓN Vent Sure ®
Vent Sure - Codigo DETALLE INSTALACIÓN - Cumbrera VENTILACIÓN Vent Sure ® 4 ” Mínimo 1 ¾ ” mm desde Vértice Clavos 2” Largo x 3/8” diámetro. Cabeza Acero Galvanizado

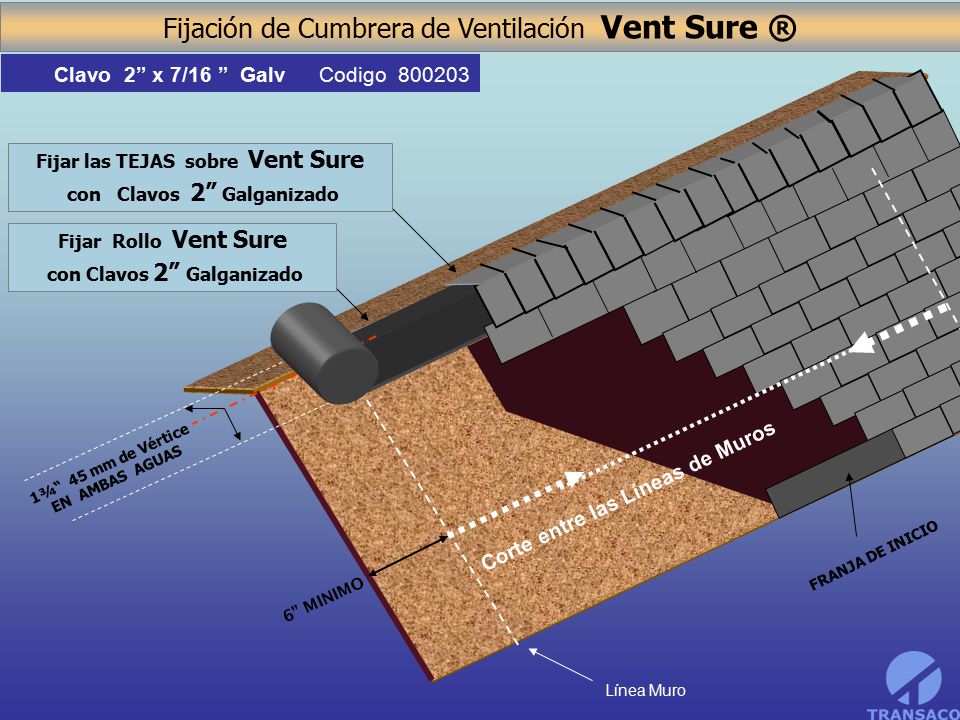

18 Fijación de Cumbrera de Ventilación Vent Sure ®
Línea Muro 1¾“ 45 mm de Vértice EN AMBAS AGUAS Corte entre las Líneas de Muros FRANJA DE INICIO 6” MINIMO Fijar las TEJAS sobre Vent Sure con Clavos 2” Galganizado Fijar Rollo Vent Sure con Clavos 2” Galganizado Clavo 2” x 7/16 ” Galv Codigo

19 INSTALACION DE FIELTRO o TYPAR HouseWrap SOBRE TABLERO
TRASLAPES LATERALES 20 cm TRASLAPES ENTRE FRANJAS SUBSIGUIENTES 10 a 5 cm M I N I M O PARA PENDIENTES MAYORES > 34 % INSTALACION DE FIELTRO o TYPAR HouseWrap SOBRE TABLERO

20 PARA PENDIENTES entre 17 % y 34 % INSTALACIÓN ESPECIAL DE FIELTRO
Rollo 1 m Ancho FRANJA INICIO de 55 cm TRASLAPES LATERALES 20 cm 55 cm TRASLAPES PARA PENDIENTES entre 17 % y % INSTALACIÓN ESPECIAL DE FIELTRO

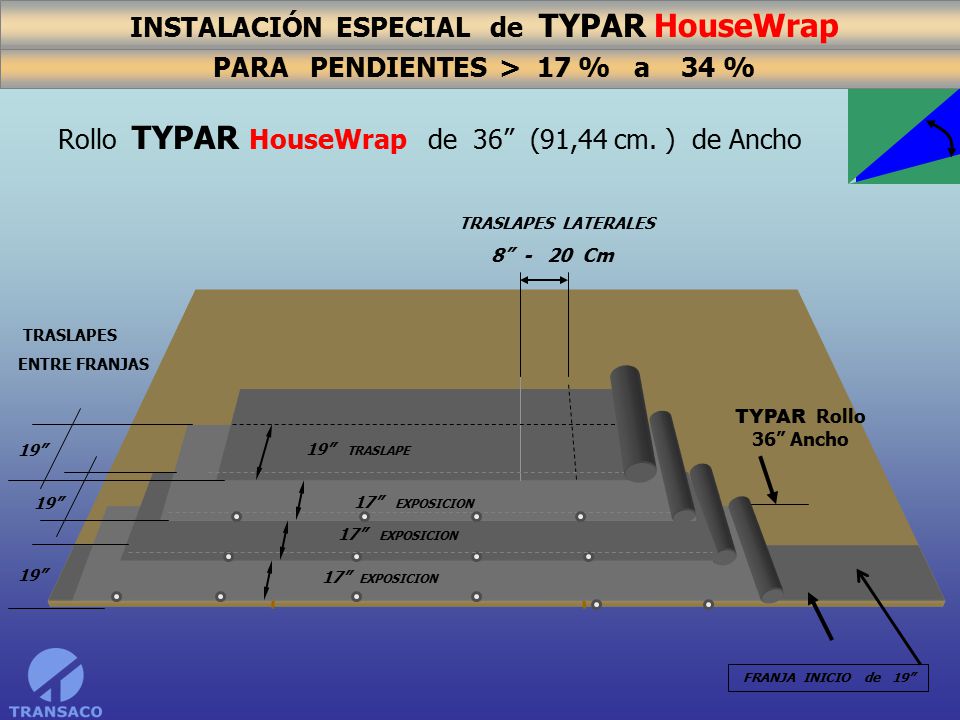

21 PARA PENDIENTES > 17 % a 34 %
FRANJA INICIO de 19” 19” TRASLAPES ENTRE FRANJAS TYPAR Rollo 36” Ancho TRASLAPES LATERALES 8” Cm 19” TRASLAPE PARA PENDIENTES > 17 % a % INSTALACIÓN ESPECIAL de TYPAR HouseWrap Rollo TYPAR HouseWrap de 36” (91,44 cm. ) de Ancho 17” EXPOSICION 17” EXPOSICION

22 Los trabajos de estucos, enchapes, pinturas y hojalaterías del techo deben ser hechos antes de la instalación de la teja EVITE PÉRDIDAS POR DETERIORO

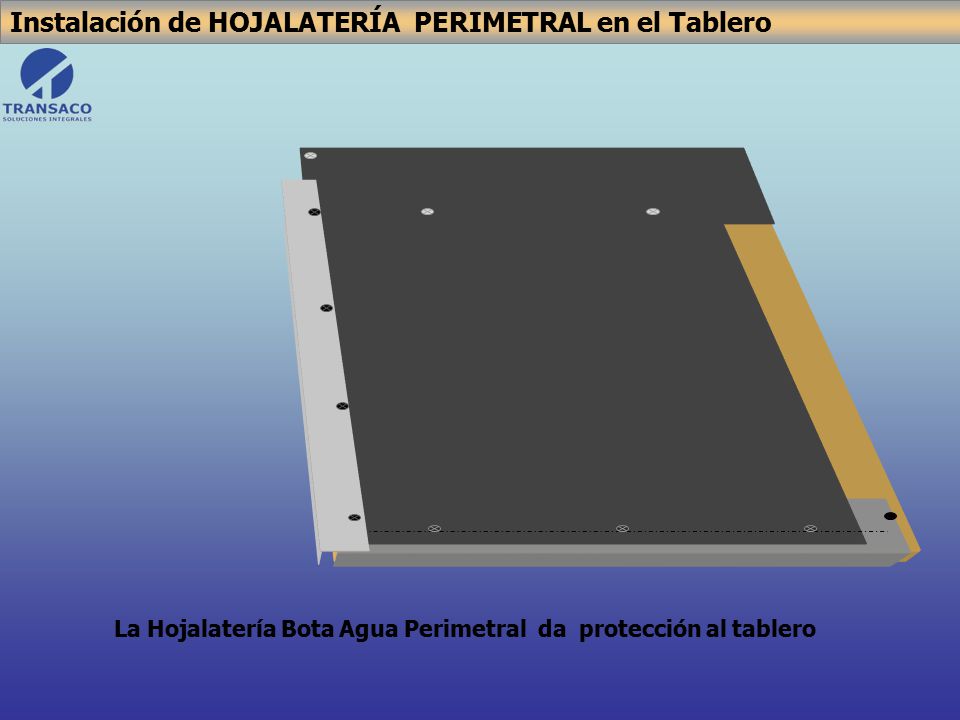

23 Instalación de HOJALATERÍA PERIMETRAL en el Tablero
La Hojalatería Bota Agua Perimetral da protección al tablero

24 Teja Classic Tipo Peineta de 3 dientes

25 Reverso de Teja Classic
LA UTILIDAD DE ESTA CINTA ANTIADHERENTE ES UNICAMENTE IMPEDIR QUE LAS PALMETAS SE PEGUEN UNAS CON OTRAS, MIENTRAS ESTÁN EMAPACADAS. NO LA SAQUE CINTA ANTIADHERENTE

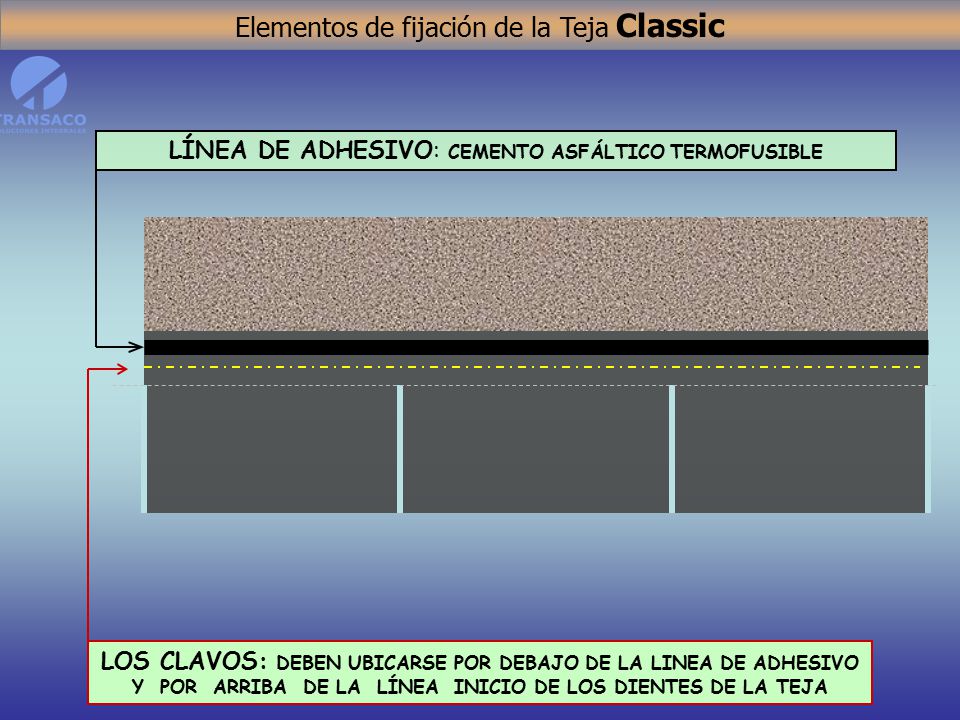

26 Elementos de fijación de la Teja Classic
LOS CLAVOS: DEBEN UBICARSE POR DEBAJO DE LA LINEA DE ADHESIVO Y POR ARRIBA DE LA LÍNEA INICIO DE LOS DIENTES DE LA TEJA LÍNEA DE ADHESIVO: CEMENTO ASFÁLTICO TERMOFUSIBLE

27 DIMENSIONES de la Teja Classic Tipo Peineta
12‘‘ EXPOSICION TRASLAPO 5‘‘ 7‘‘ 36 ‘‘ 12 ‘‘

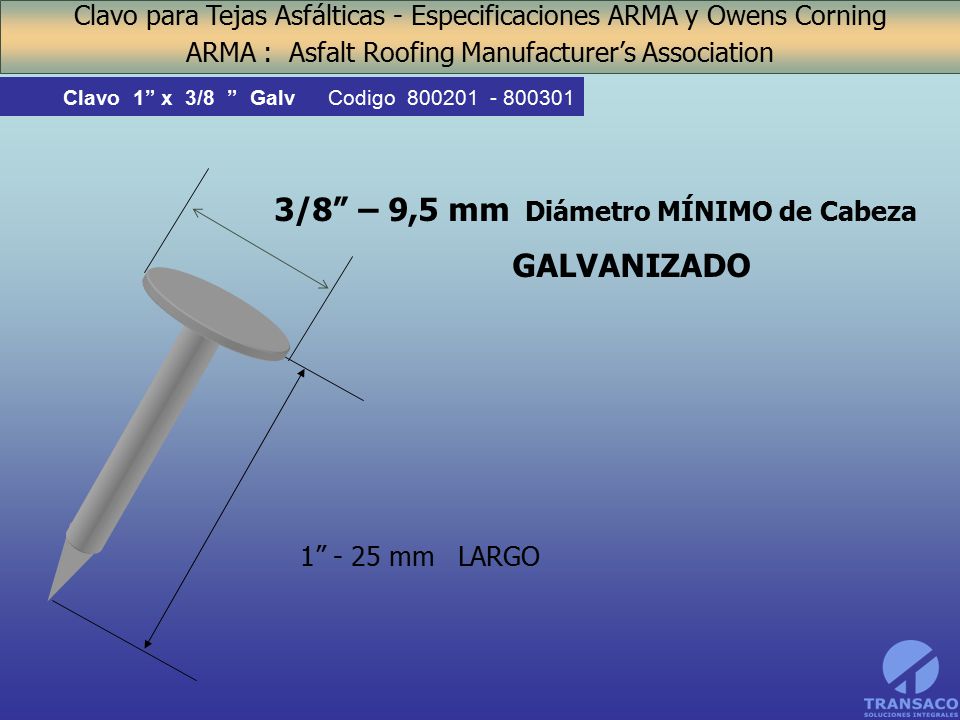

28 3/8” – 9,5 mm Diámetro MÍNIMO de Cabeza
Clavo para Tejas Asfálticas - Especificaciones ARMA y Owens Corning ARMA : Asfalt Roofing Manufacturer’s Association 3/8” – 9,5 mm Diámetro MÍNIMO de Cabeza 1” - 25 mm LARGO GALVANIZADO Clavo 1” x 3/8 ” Galv Codigo Ra

29 Los Clavos deben ser los adecuados para fijar Tejas Asfálticas
1” x (3/8”) x Gauge 12 Los Clavos deben ser los adecuados para fijar Tejas Asfálticas 1” x (7 mm) x Gauge > CLAVO ESPECIAL PARA TEJA ASFALTICA CLAVO COMUNMENTE USADO en TEJA ASFALTICA Ra

30 Asiento Plano Asiento Cónico Cabeza Ancha Cabeza Angosta Punta Aguda
Clavos de Cabeza Ancha 3/8” y Calibre Delgado G 12 aportan Mejor Sujeción Los Clavos de Cabezas Angostas y Calibres Gruesos aportan Fijación Deficiente AREA DE SUJECIÓN Asiento Plano Asiento Cónico Cabeza Ancha Cabeza Angosta COMPRESIÓN PENETRACIÓN SALIDA Punta Aguda Punta Gruesa MENOR AREA DETERIORO MAS RUPTURA MAYOR AREA Ra

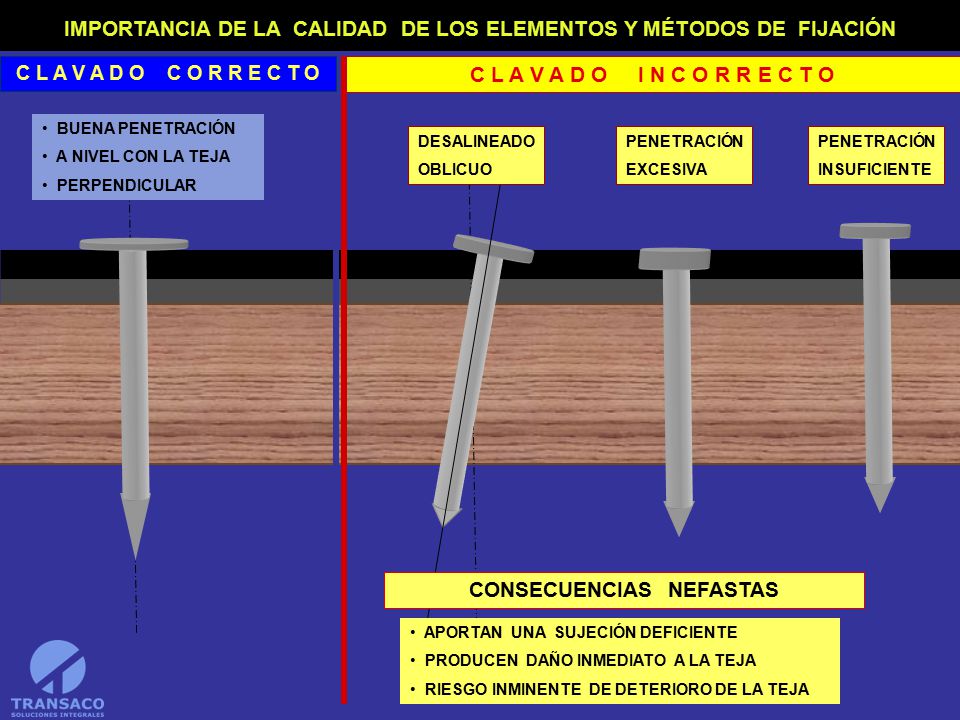

31 CONSECUENCIAS NEFASTAS
BUENA PENETRACIÓN A NIVEL CON LA TEJA PERPENDICULAR DESALINEADO OBLICUO PENETRACIÓN EXCESIVA INSUFICIENTE C L A V A D O I N C O R R E C T O C L A V A D O C O R R E C T O CONSECUENCIAS NEFASTAS APORTAN UNA SUJECIÓN DEFICIENTE PRODUCEN DAÑO INMEDIATO A LA TEJA RIESGO INMINENTE DE DETERIORO DE LA TEJA IMPORTANCIA DE LA CALIDAD DE LOS ELEMENTOS Y MÉTODOS DE FIJACIÓN

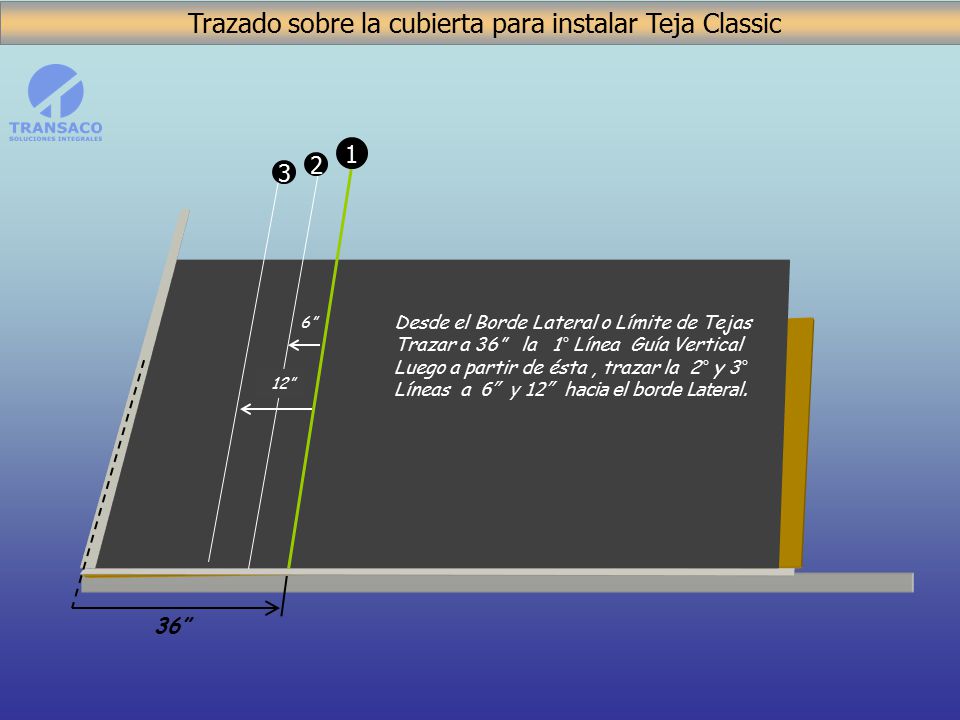

32 Trazado sobre la cubierta para instalar Teja Classic
36” 6” Desde el Borde Lateral o Límite de Tejas Trazar a 36” la 1° Línea Guía Vertical Luego a partir de ésta , trazar la 2° y 3° Líneas a 6” y 12” hacia el borde Lateral. 2 3 1 Trazado sobre la cubierta para instalar Teja Classic 12”

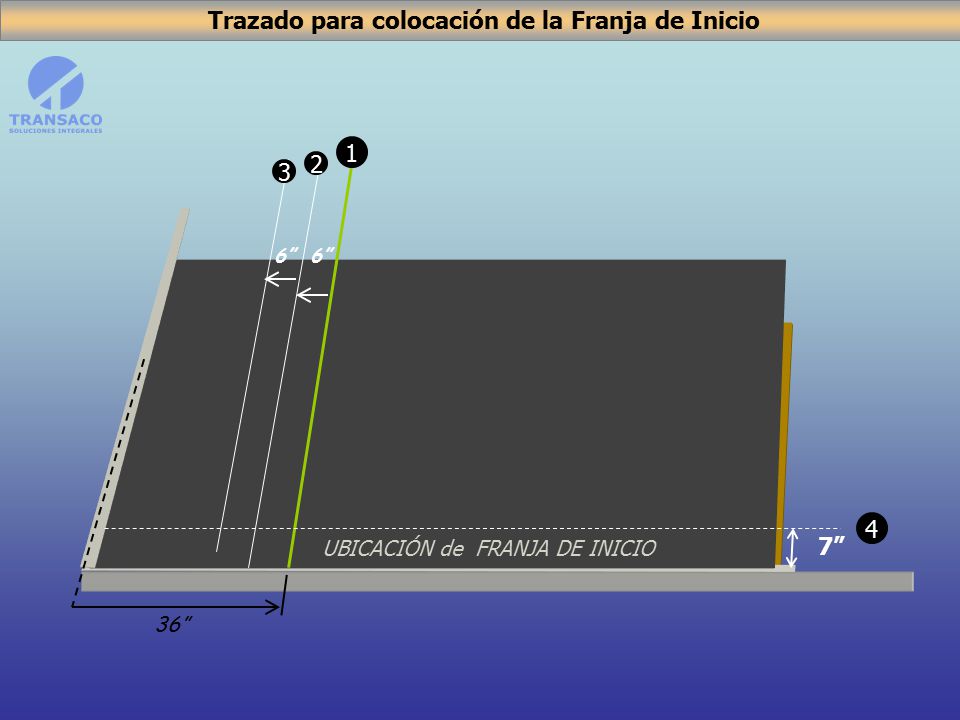

33 Trazado para colocación de la Franja de Inicio
36” 6” 6” 2 3 1 Trazado para colocación de la Franja de Inicio UBICACIÓN de FRANJA DE INICIO 7” 4

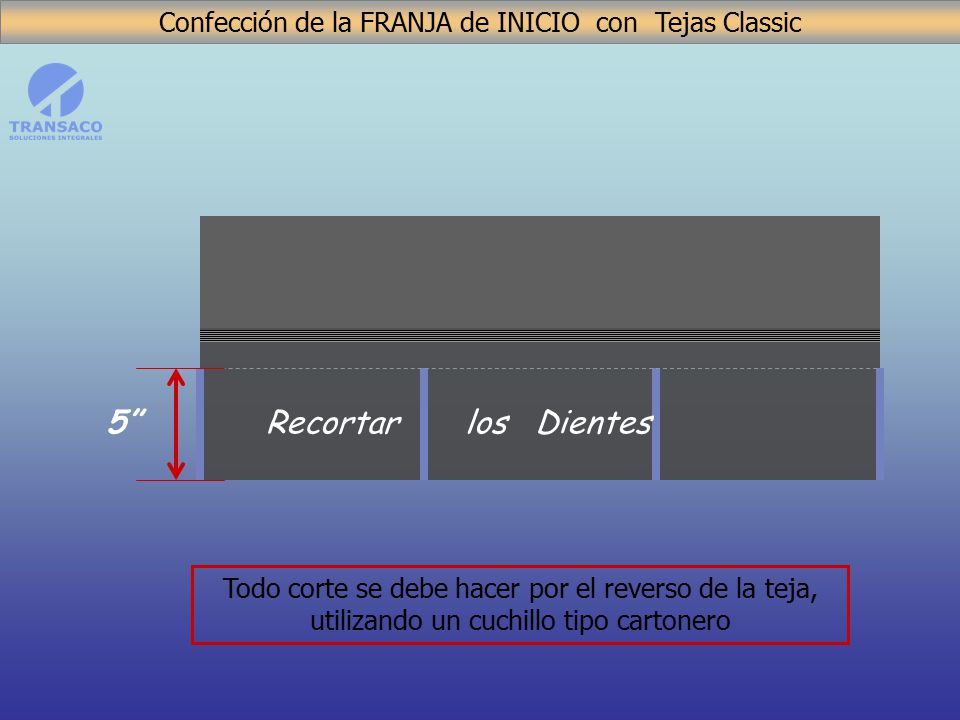

34 Confección de la FRANJA de INICIO con Tejas Classic
Todo corte se debe hacer por el reverso de la teja, utilizando un cuchillo tipo cartonero 5” Recortar los Dientes

35 Corte de Teja para confección FRANJA de INICIO, (para Primeras Corridas)
7” 5” 36” desechar utilizar

36 COLOCACIÓN DE LA FRANJA DE INICIO – Primeras Corridas
5 Clavos en el borde inferior COLOCACIÓN DE LA FRANJA DE INICIO – Primeras Corridas La función de esta franja es dar fijación y base a la primera corrida de Tejas 6” RECORTAR 36” Franja de Inicio

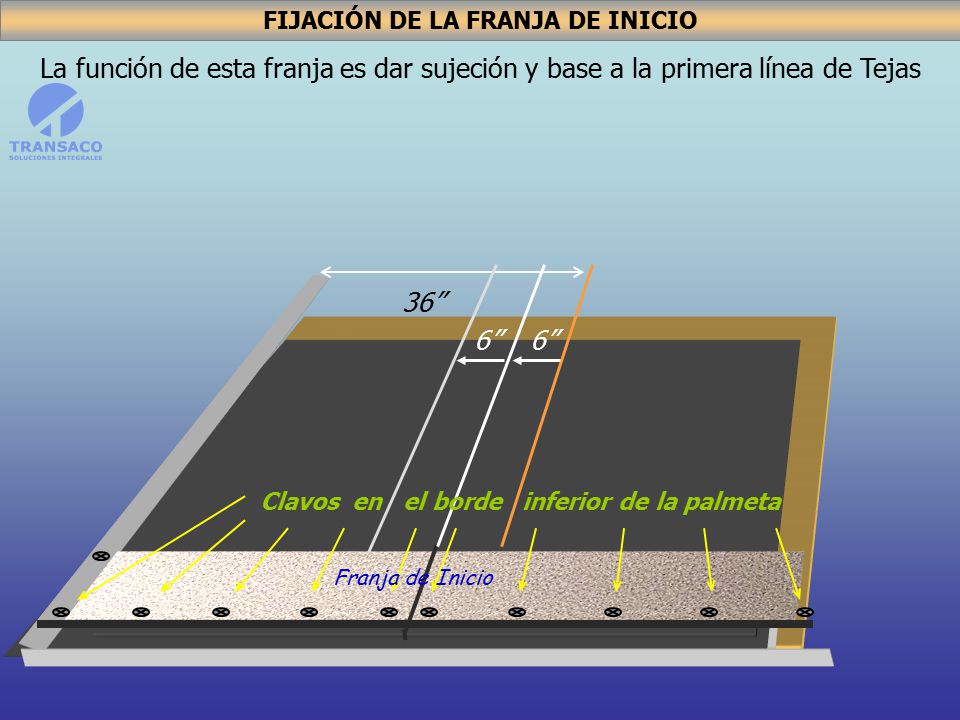

37 FIJACIÓN DE LA FRANJA DE INICIO
La función de esta franja es dar sujeción y base a la primera línea de Tejas 36” 6” Clavos en el borde inferior de la palmeta Franja de Inicio

38 Ubicación de la Franja de Inicio y las 3 primeras líneas de tejas
1 2 3 Franja de Inicio 4 1ra Corrida de Tejas Línea de adhesivo

39 Ccolcación de corridas siguientes

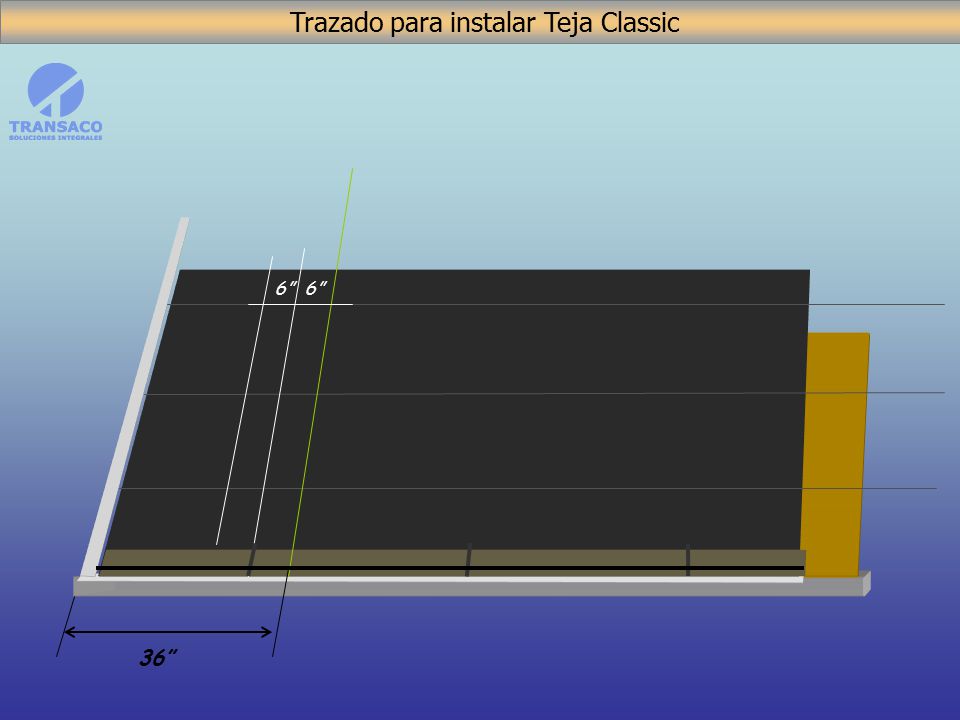

40 Trazado para instalar Teja Classic
36” 6” 6” Trazado para instalar Teja Classic

41 Instalación de 1° corrida de Teja Classic sobre Trazado
36” 5” 6” 12” 1 Instalación de 1° corrida de Teja Classic sobre Trazado Trazar Líneas Paralelas sucesivas a 5” del Borde Límite Horizontal de Tejas

42 Instalación de 2° corrida de Teja Classic sobre Trazado
36” 6” 5” 1 2 Instalación de 2° corrida de Teja Classic sobre Trazado

43 Instalación de 3° corrida de Teja Classic sobre Trazado
36” 6” 6” 5” 5” ( EXPOSICION ) Trazar Líneas Paralelas sucesivas a 5” del Borde Límite Horizontal de Tejas 1 2 3 Instalación de 3° corrida de Teja Classic sobre Trazado

44 Instalación de 5° corrida de Teja Classic sobre Trazado
36” 6” 6” 5” 5” ( EXPOSICION ) Instalación de 5° corrida de Teja Classic sobre Trazado 1 2 3 4 5 6

45 INSTALACIÓN SIMPLE de Teja tipo Peineta con 4 clavos
LOS CLAVOS DEBEN UBICARSE DEBAJO DE LA LINEA DE ADHESIVO Y POR ARRIBA DE LA LINEA INICIO DE LOS DIENTES DE LA TEJA

46 Pegamento para Teja Asfáltica
Aplicación de Adhesivo Adicional Franja de Adhesivo de la Teja Aplicar Línea Segmentada de 25 mm largo-Ancho Máximo y de 2 mm Espesor (Máximo), inmediatamente Arriba de la Franja de Adhesivo de la Teja En Climas Fríos o cuando el calor solar no sea suficiente para activar la acción del termo-adhesivo de la Teja, deberá, aplicarse adhesivo adicional En Techumbres de Pendientes Altas + de 45º (100%) y Muros, deberá aplicar adhesivo adicional, para asegurar que las palmetas se fijen entre sí ( Aplique Adhesivo Adicional, sólo en los casos que sea necesario ) Código Adhesivo TAF Pegamento para Teja Asfáltica

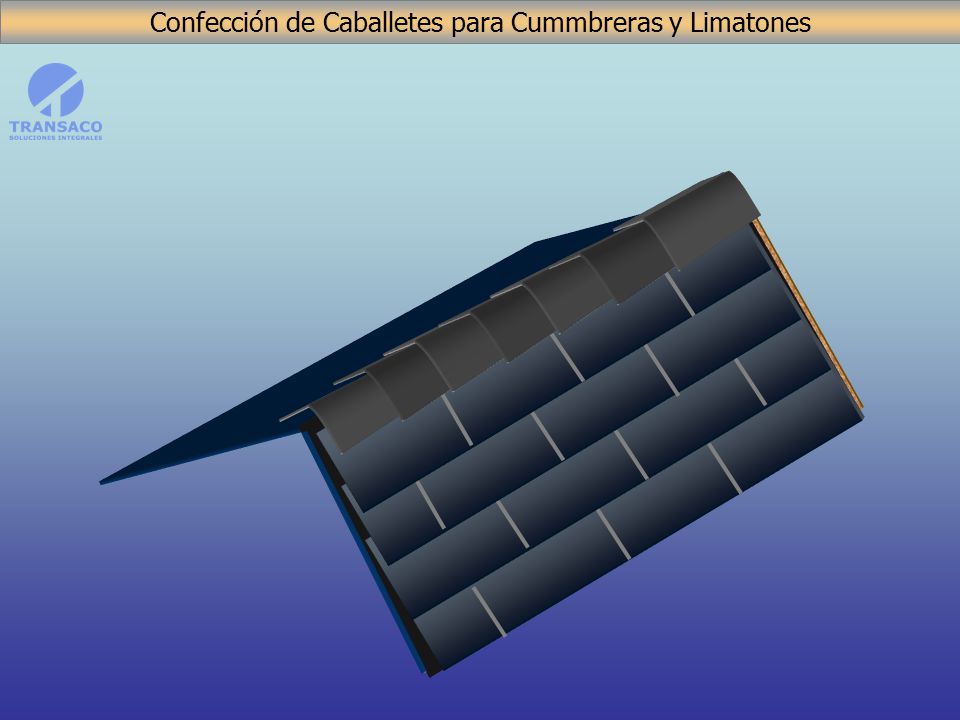

47 Confección de Caballetes para Cummbreras y Limatones

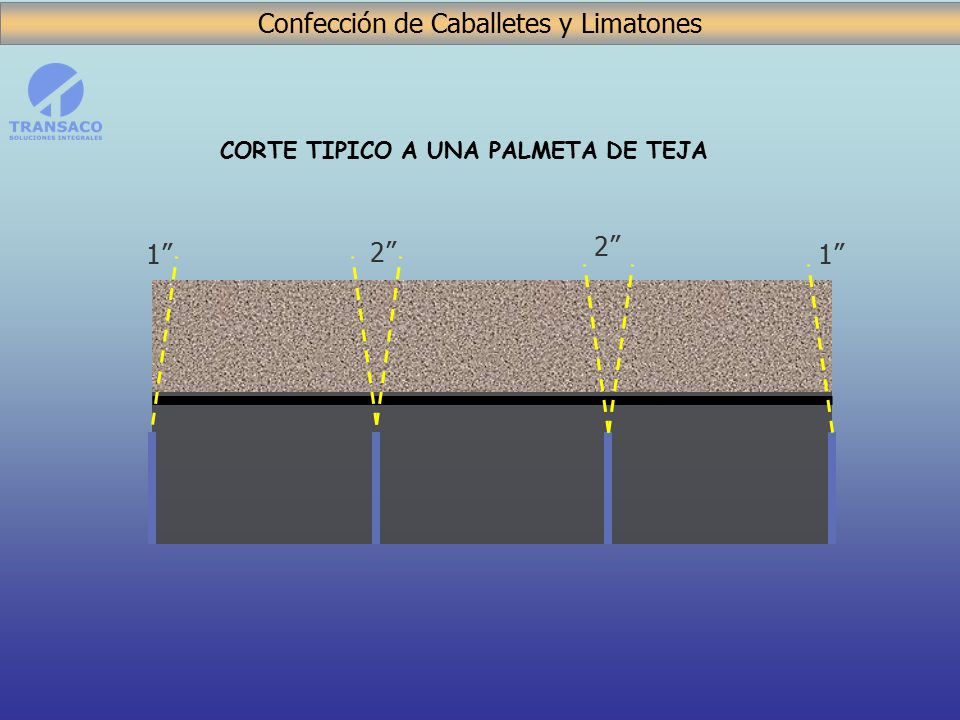

48 CORTE TIPICO A UNA PALMETA DE TEJA
Confección de Caballetes y Limatones CORTE TIPICO A UNA PALMETA DE TEJA 1” 2”

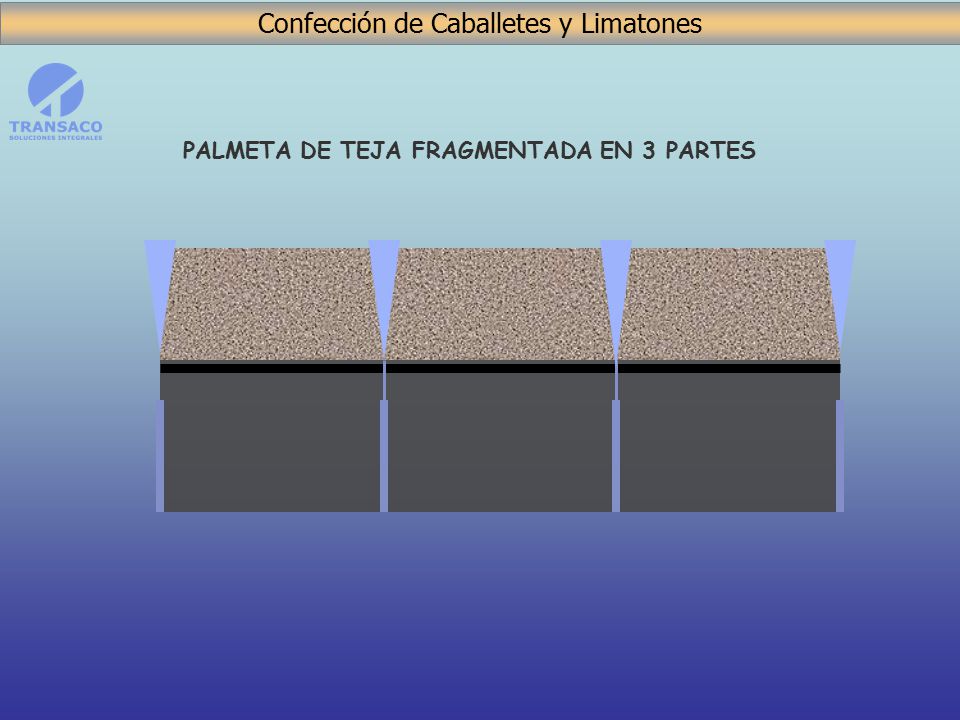

49 PALMETA DE TEJA FRAGMENTADA EN 3 PARTES
Confección de Caballetes y Limatones PALMETA DE TEJA FRAGMENTADA EN 3 PARTES

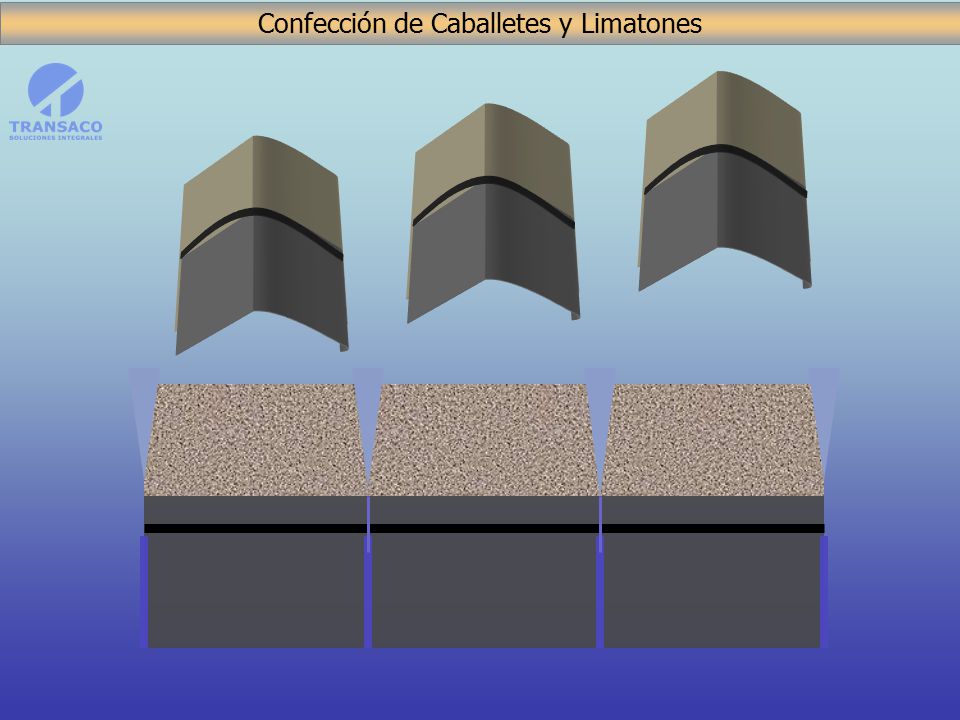

50 Confección de Caballetes y Limatones

51 Clavos para Teja Asfáltica 1 “ x 3/8” – G 12 Galvanizado
Confección de Caballetes y Limatones 5” = (127 mm) de Exposición Clavos para Teja Asfáltica “ x 3/8” – G Galvanizado

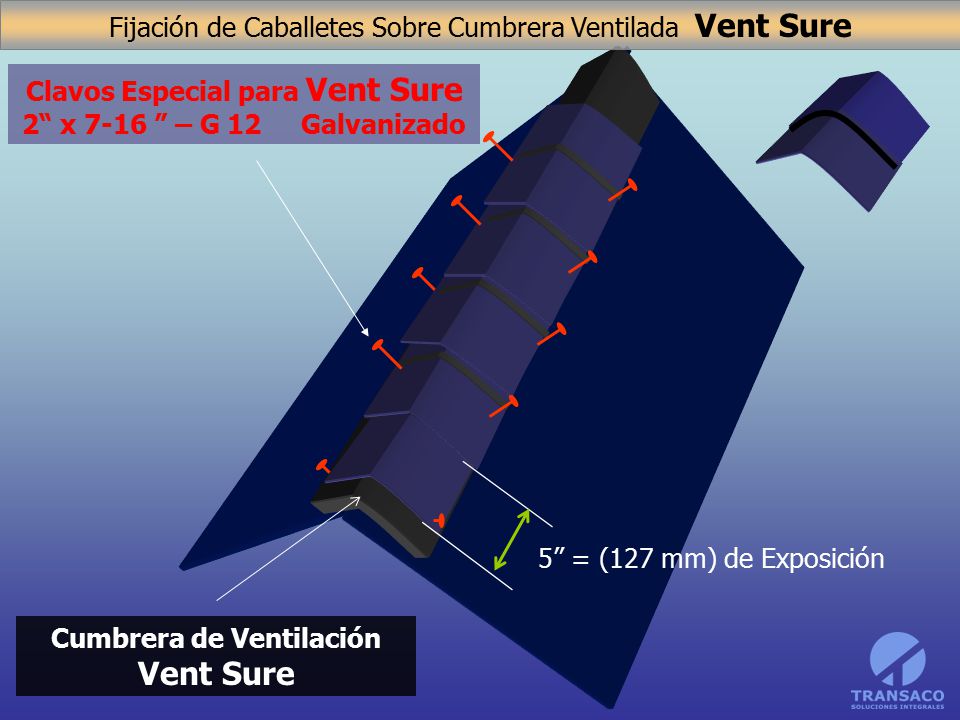

52 Fijación de Caballetes Sobre Cumbrera Ventilada Vent Sure
5” = (127 mm) de Exposición Clavos Especial para Vent Sure “ x 7-16 ” – G Galvanizado Cumbrera de Ventilación Vent Sure

53 REVISE EN EL PROYECTO ESTRUCTURAS DE SOPORTE ADECUADA TABLERO DE APOYO DE ACUERDO A LA ESTRUCTURA DE SOPORTE EVITE ESPECIFICAR AL BORDE DE LOS LÍMITES SISTEMA DE VENTILACIÓN EFECTIVO EN LA OBRA - PREVIO AINSTALAR LOS PRODUCTOS, INSTRÚYASE Y SIGA LAS RECOMENDACIONES DEL FABRICANTE - ASEGÚRESE DE LA CALIDAD DE LOS PRODUCTOS A USAR - SIEMPRE DEBE ESTABILIZAR HUMEDEAD DE TABLEROS, ANTES DE INSTALARLOS - NO INSTALE LAS TEJAS SOBRE TABLEROS SIN EQUIRIBRAR SU HUMEDAD - USAR FIJACIONES EN CANTDAD Y CALIDAD ADECUADAS - VERIFICAR LA CORRECTA INSTALACION – FIJACINES EN LUGAR CORRECTO Y CANTIDAD ADECUADA - EVITE TRABAJAR AL JUSTO, DE LOS LIMITES PERMISIBLES La siguiente diapositiva contiene información muy útil, que usted debe conocer plenamente, antes de instalar Tejas Asfálticas

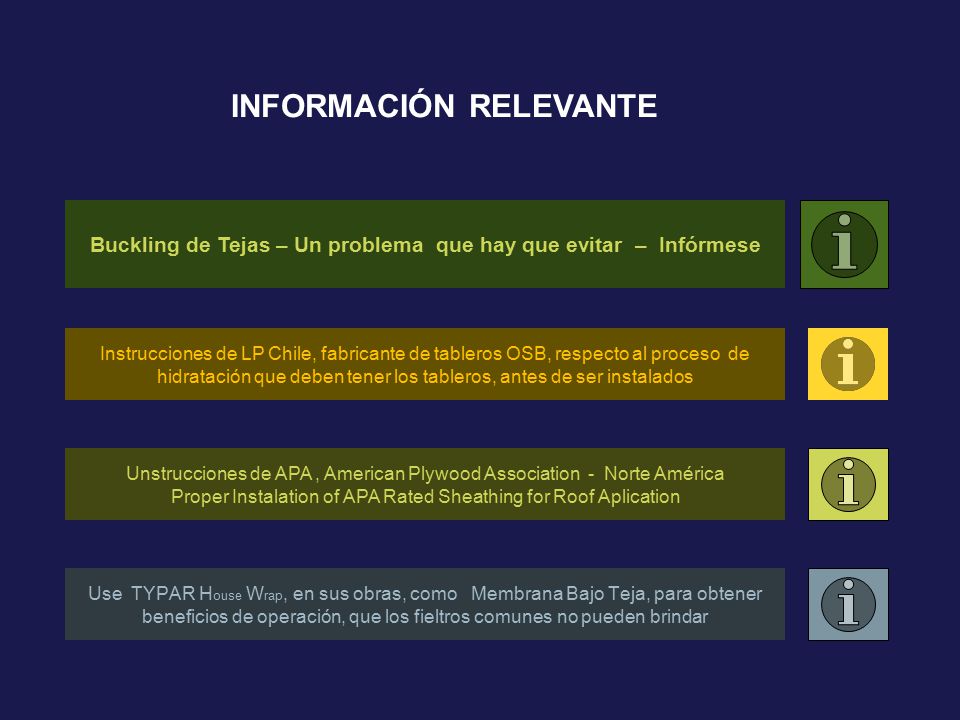

54 INFORMACIÓN RELEVANTE
Buckling de Tejas – Un problema que hay que evitar – Infórmese Instrucciones de LP Chile, fabricante de tableros OSB, respecto al proceso de hidratación que deben tener los tableros, antes de ser instalados Unstrucciones de APA , American Plywood Association - Norte América Proper Instalation of APA Rated Sheathing for Roof Aplication Use TYPAR House Wrap, en sus obras, como Membrana Bajo Teja, para obtener beneficios de operación, que los fieltros comunes no pueden brindar
