ENERGÍA SOLAR: desde las PLANTAS SOLARES al panorama REGIONAL

Presentación del tema: "ENERGÍA SOLAR: desde las PLANTAS SOLARES al panorama REGIONAL"— Transcripción de la presentación:

1 ENERGÍA SOLAR: desde las PLANTAS SOLARES al panorama REGIONAL
Cristian Orrego Nelson, Ing. Computación, CEAZA

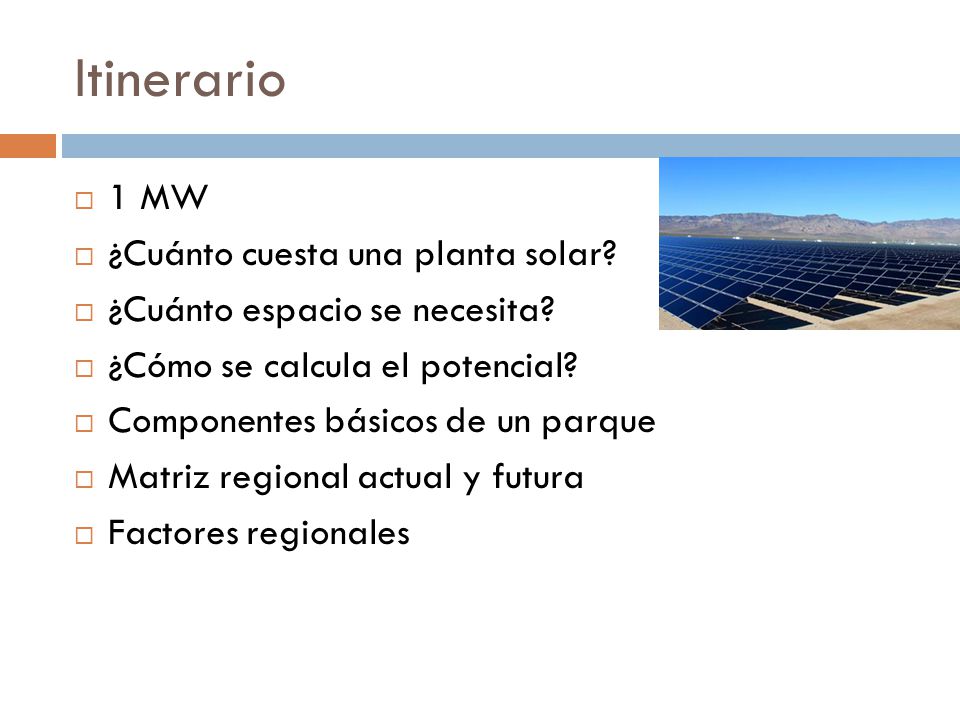

2 Itinerario 1 MW ¿Cuánto cuesta una planta solar?
¿Cuánto espacio se necesita? ¿Cómo se calcula el potencial? Componentes básicos de un parque Matriz regional actual y futura Factores regionales En términos generales.

3 Capacidad regional 2013 ~ 600 MW

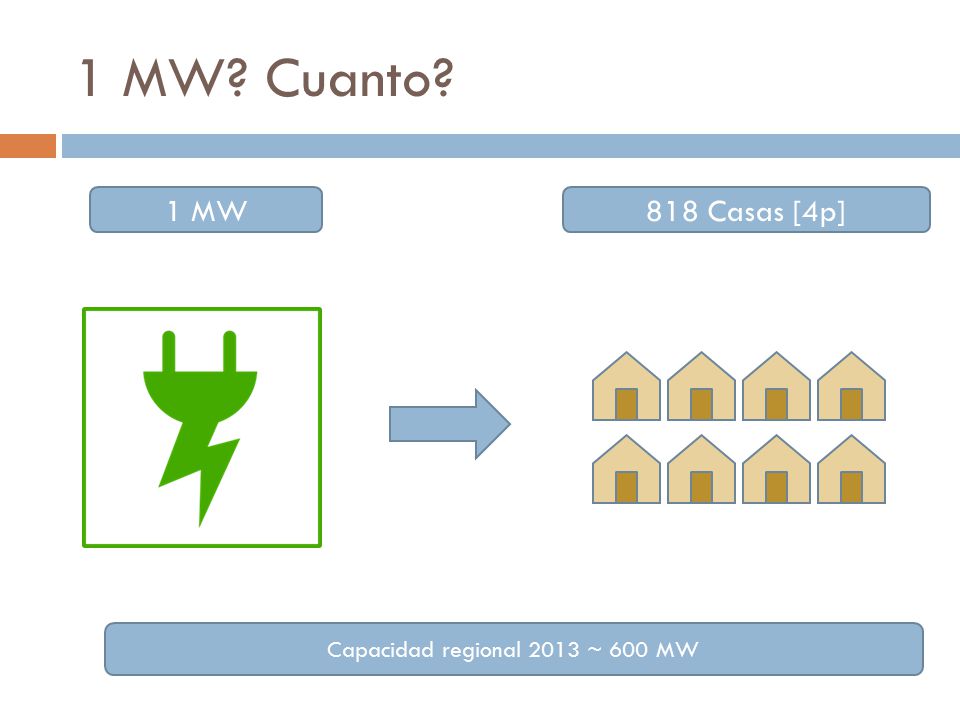

1 MW? Cuanto? 1 MW 818 Casas [4p] 1*0.25*24*30 = 180MWh/mes, 1 casa = 220kWh/mes = 0.22MWh/mes => 180/0.22 = 818 Capacidad regional 2013 ~ 600 MW

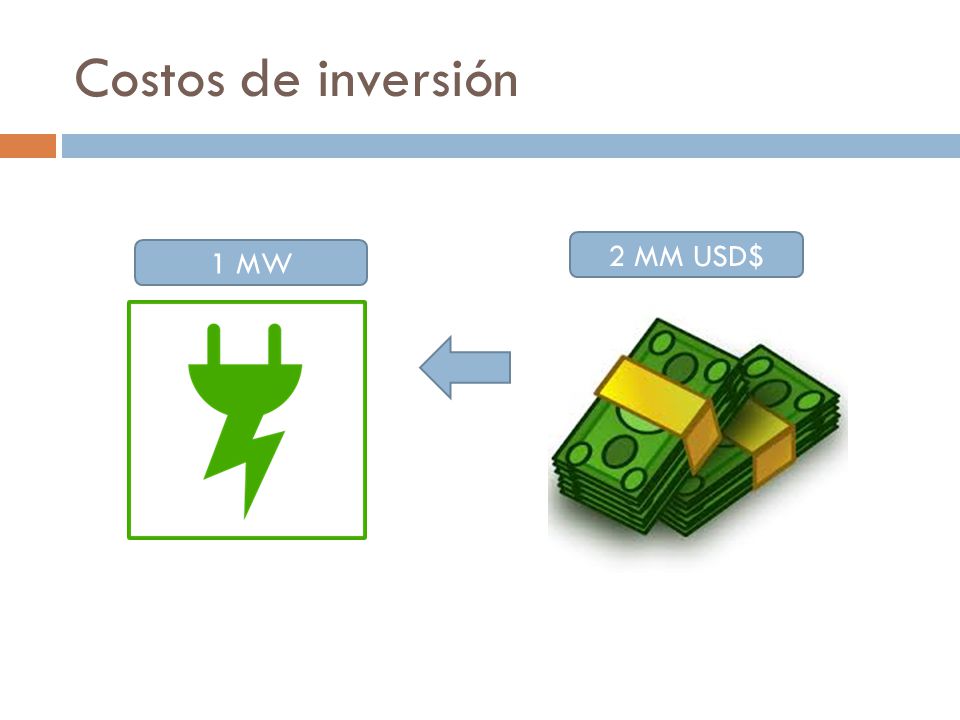

4 Costos de inversión 2 MM USD$ 1 MW
2 a 2.2 en los proyectos en el SEIA, en realidad es de 1.5 pero se sobre estima un poco en los informes.

5 Costos de inversión Ítem % $USD MM$CHL Paneles solares 56% 1.120.000
638.4 Tierra 3% 60.000 34.2 Obras Civiles 8% 91.2 Estructuras 6% 68.4 Inversores Costo de evacuación (Cables y Transf.) 9% 102.6 Costos preliminares Diseño y administración 2% 40.000 22.8 Total 100% 1140.0 % sacados de:

6 Uso de espacios 1 MW 2 Ha (20.000m2) 1Ha 1Ha
1.5 a 2.5Ha MW (1.5 para paneles fijos y 2.5 para paneles con seguimiento)

7 Cuanto es 1Ha (10.000m2) 280m 373m 373m * 280m = = 10.4Ha => 5.2MW

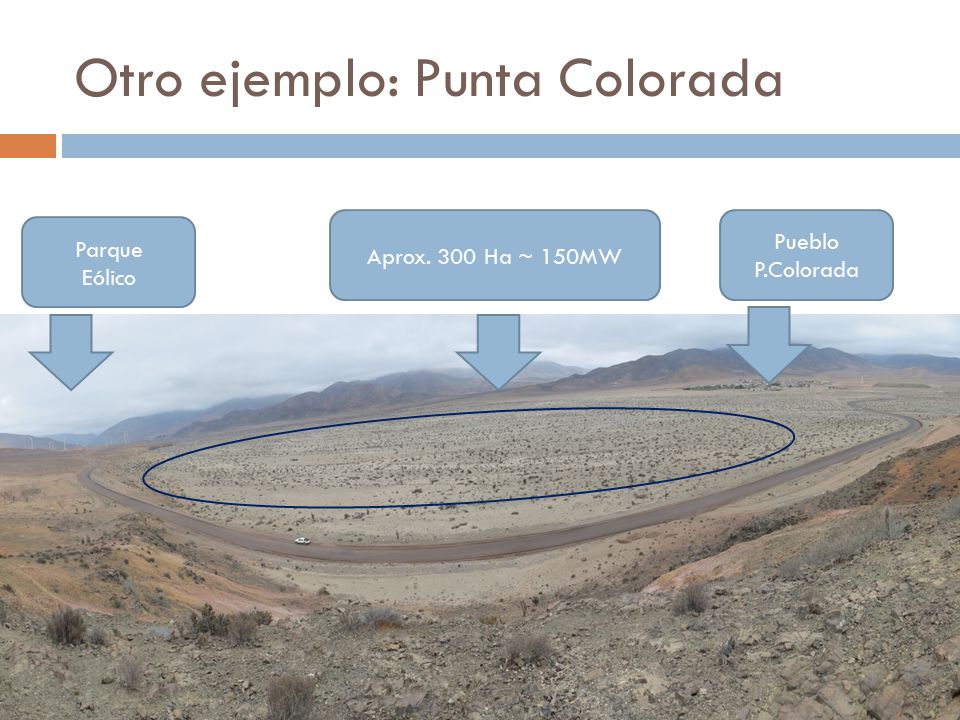

8 Otro ejemplo: Punta Colorada
Aprox. 300 Ha ~ 150MW Pueblo P.Colorada Parque Eólico

9 Esquema General DC AC Transformador AC alta Tensión

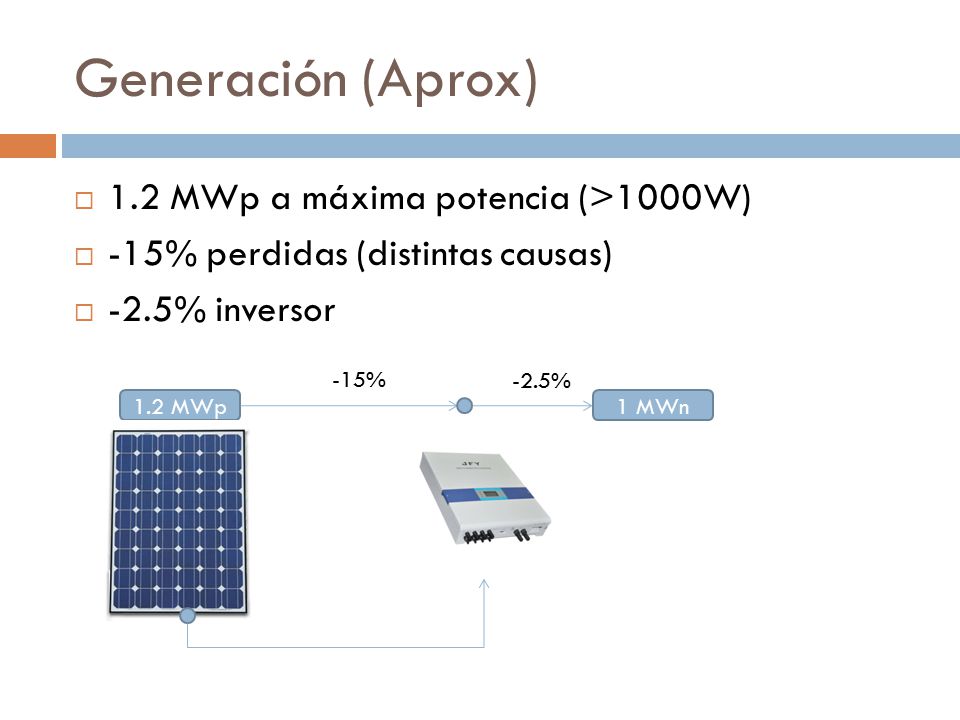

10 Generación (Aprox) 1.2 MWp a máxima potencia (>1000W)
-15% perdidas (distintas causas) -2.5% inversor -15% -2.5% 1.2 MWp 1 MWn Perdidas: sombreado terreno, reflectividad + conversion en los paneles + suciedad (15%) , inversor (2.5%), luego otras (transformadores, cables AC e imprevistos) (2.5%)

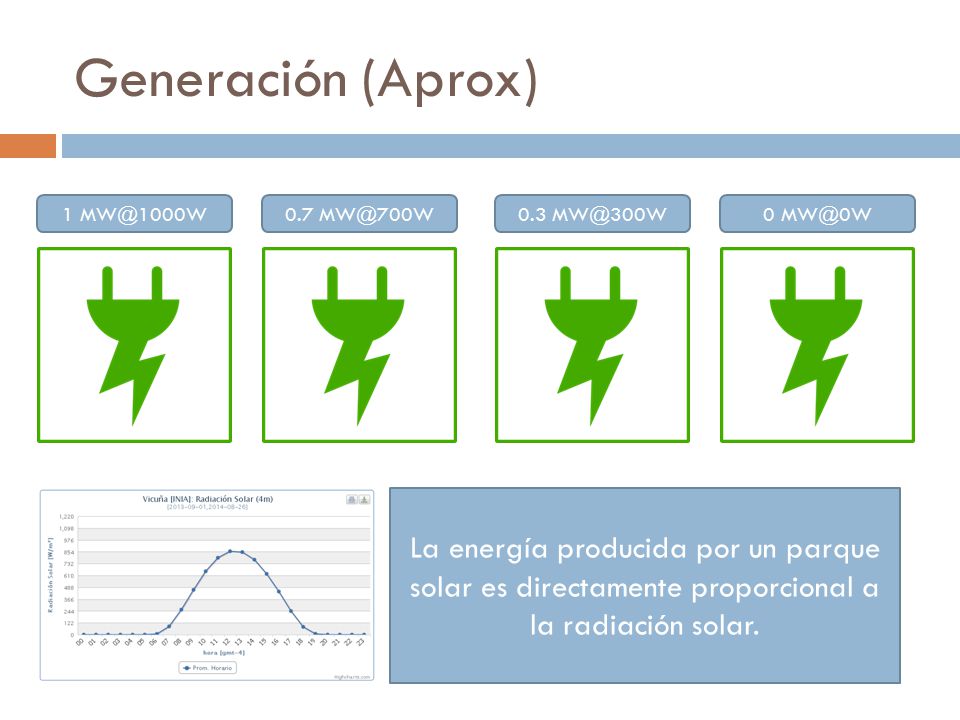

11 Generación (Aprox) 1 0.7 0.3 0 La energía producida por un parque solar es directamente proporcional a la radiación solar.

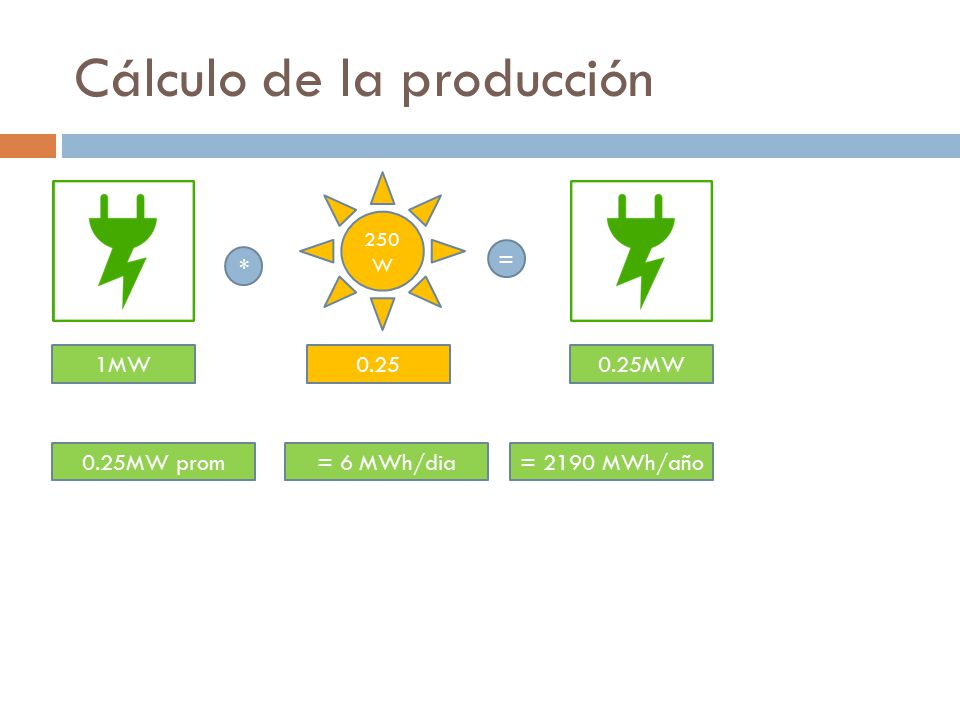

12 Cálculo de la producción
250W = * 1MW 0.25 0.25MW 0.25MW prom = 6 MWh/dia = 2190 MWh/año Acá se cancela el 10% ganado con la inclinación con el 10% de posibles perdidas por interrupción de la producción, mantenimiento y transformadores.

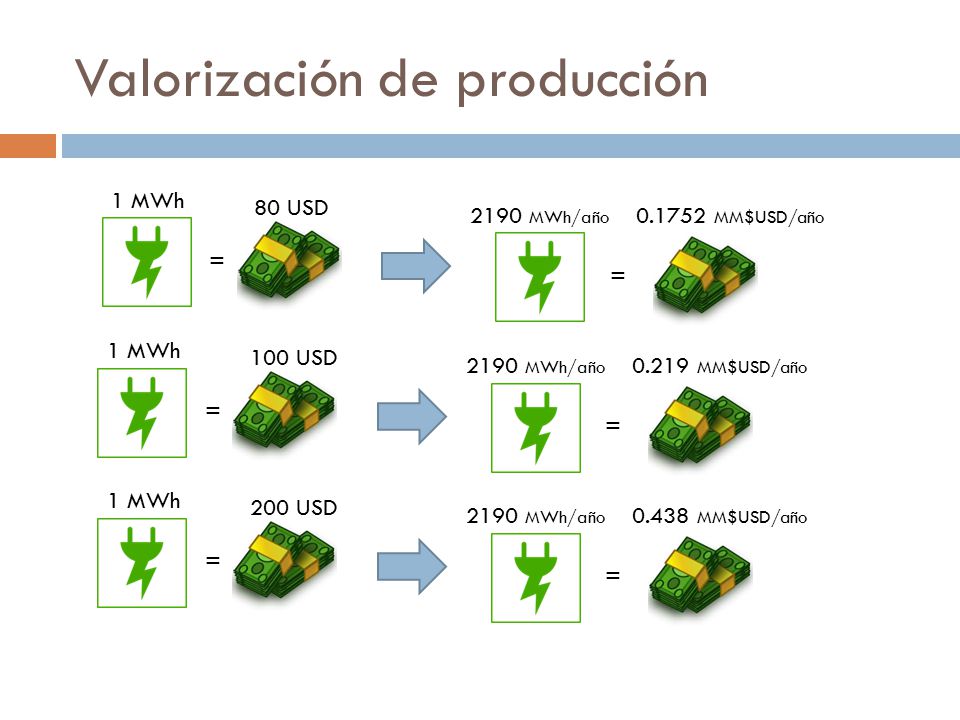

13 Valorización de producción
1 MWh 80 USD 2190 MWh/año MM$USD/año = = 1 MWh 100 USD 2190 MWh/año 0.219 MM$USD/año = = Mantención (Total MO+Mat+Gastos [seguro, impuestos, propiedad]) = USD/MW (fuente: Electric Power Research Institute, “Engineering and Economic Evaluation of Central-Station Solar Photovoltaic Power Plants, 2010) 1 MWh 200 USD 2190 MWh/año 0.438 MM$USD/año = =

14 Generación por tipo Total región de Coquimbo [MW] 668 ERNC 312
Termoeléctricas: 355 Eólica 282 CNE, dic 2013 Hidro 28 Solar 2

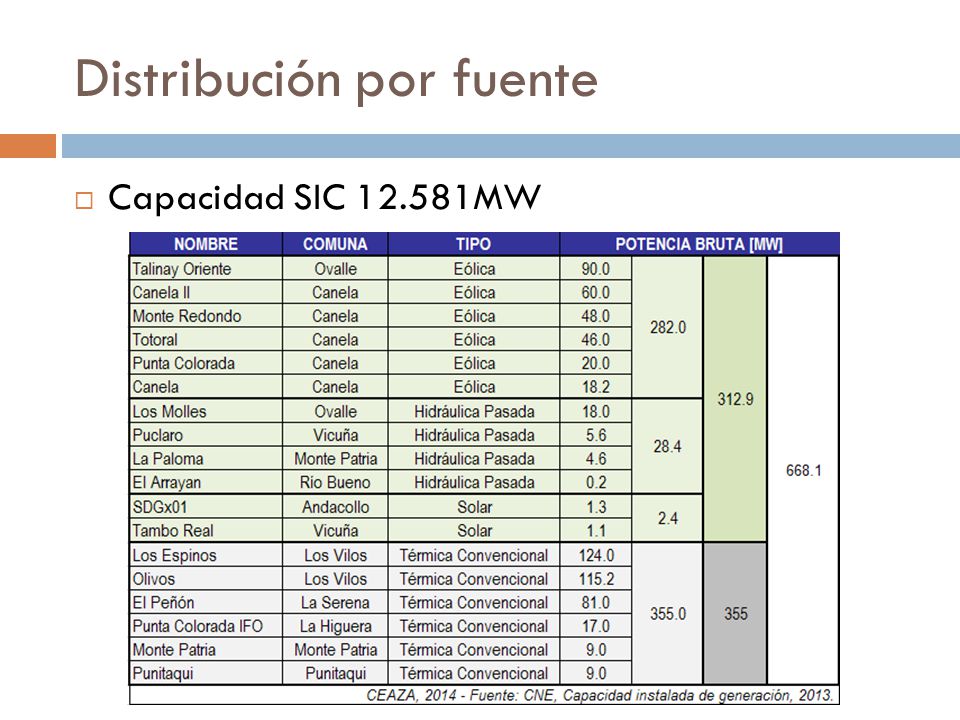

15 Distribución por fuente
Capacidad SIC MW

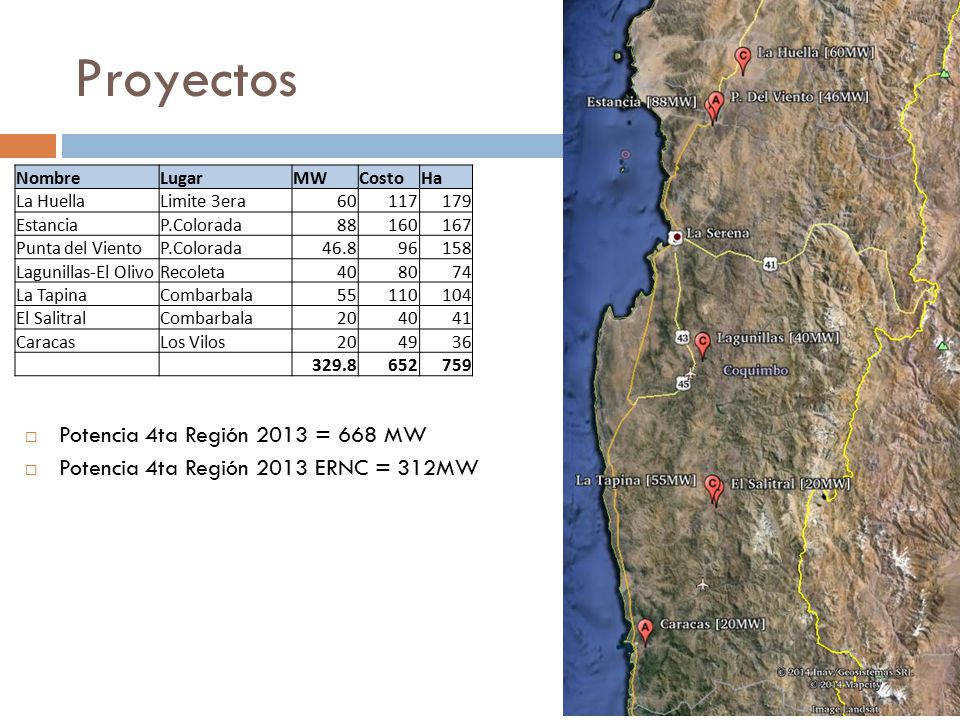

16 Proyectos Potencia 4ta Región 2013 = 668 MW
Nombre Lugar MW Costo Ha La Huella Limite 3era 60 117 179 Estancia P.Colorada 88 160 167 Punta del Viento 46.8 96 158 Lagunillas-El Olivo Recoleta 40 80 74 La Tapina Combarbala 55 110 104 El Salitral 20 41 Caracas Los Vilos 49 36 329.8 652 759 Potencia 4ta Región 2013 = 668 MW Potencia 4ta Región 2013 ERNC = 312MW Fuente: SEIA, en los eolico hay aprobados 4600 MM$USD lo que significaria aprox MW en energia eolica (1000 entre Talinay 1 y 2 hacia el 2020[500] y 2025[500])

17 ERNC 2020 Coquimbo? >1000 MW Eólica >400 MW Solar
>400 MW Combustibles En el SEIA hay aprobados proyectos por 4600 MM$USD solo en el area eolica. >30 MW Hidro

18 Factores importantes para proyectos en la región
Topografía Transmisión Subsuelo

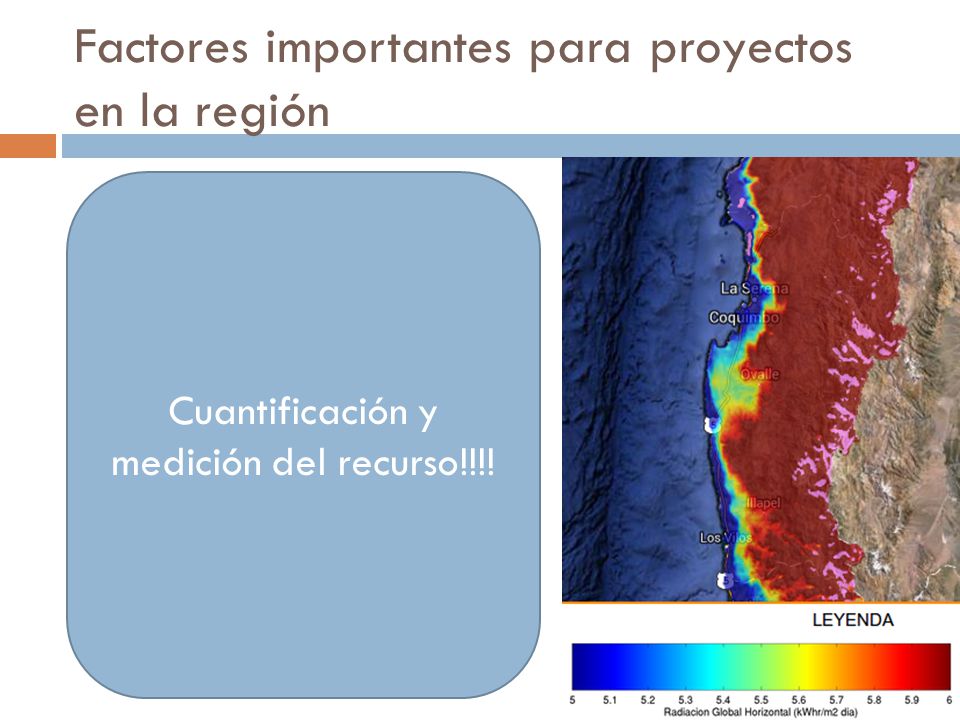

19 Factores importantes para proyectos en la región
Cuantificación y medición del recurso!!!! Fuente del mapa: Explorador Solar DGF, U.Chile

20 COMENTARIOS?

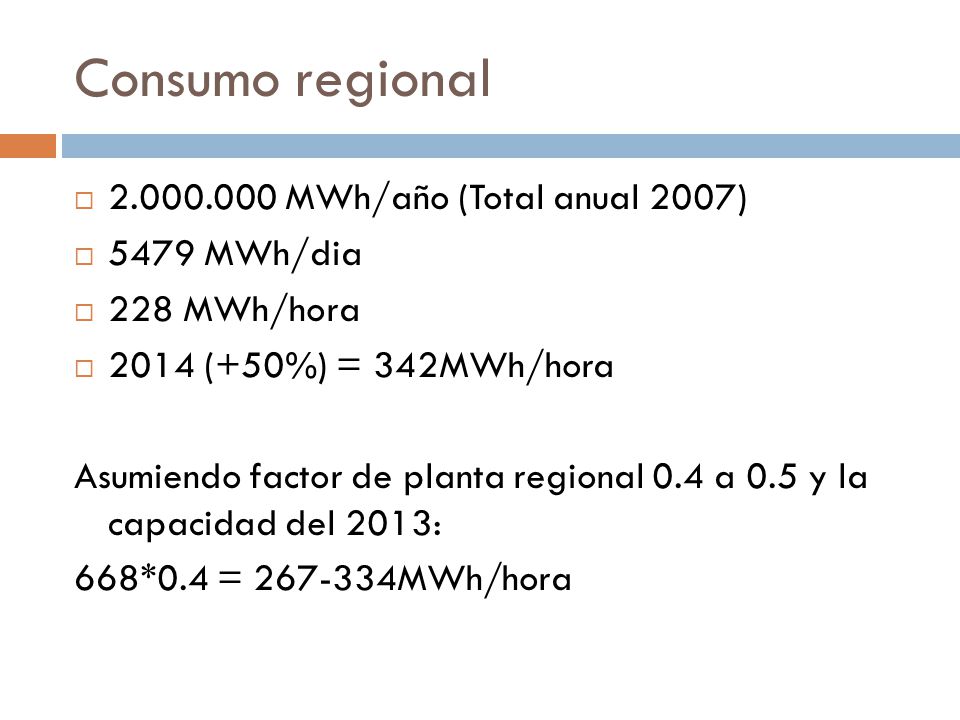

21 Consumo regional 2.000.000 MWh/año (Total anual 2007) 5479 MWh/dia
228 MWh/hora 2014 (+50%) = 342MWh/hora Asumiendo factor de planta regional 0.4 a 0.5 y la capacidad del 2013: 668*0.4 = MWh/hora Chile 2007 consumio GWh = MWh (Fuente: INE,2007), según CONAFE 2010, total año: kWh ~ MWh (prsentacion_ernc_06_iciembre.pdf), los 2000 GW son del INE (Boletin informativo)

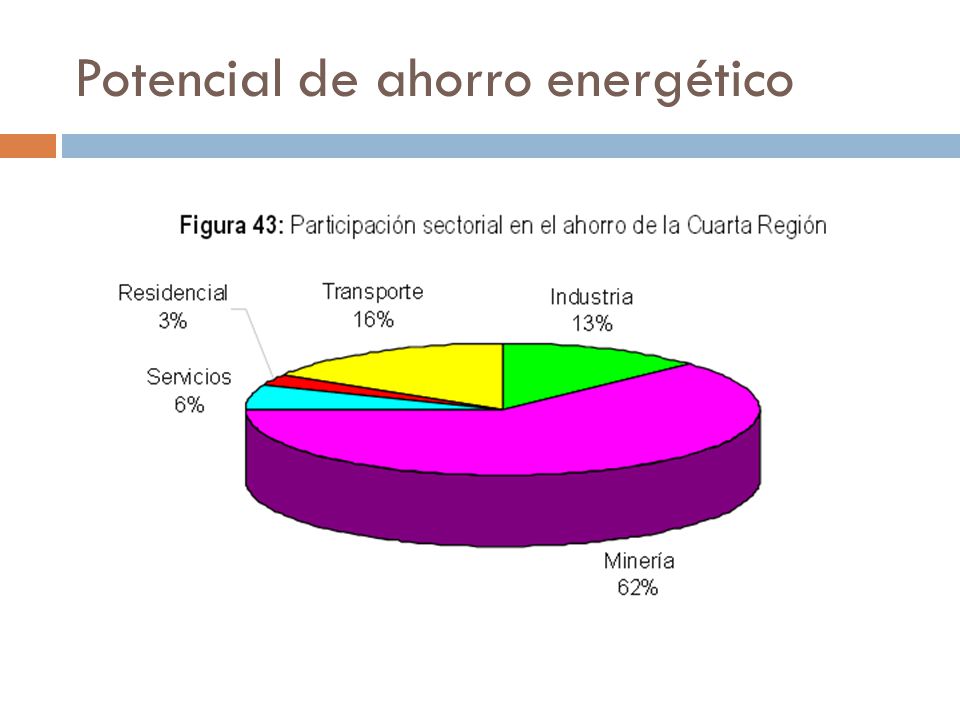

22 Potencial de ahorro energético
(“Caracterización del consumo y estimación del potencial de ahorro de energía…” U.Chile, Instituto de Asuntos Publiicos)
