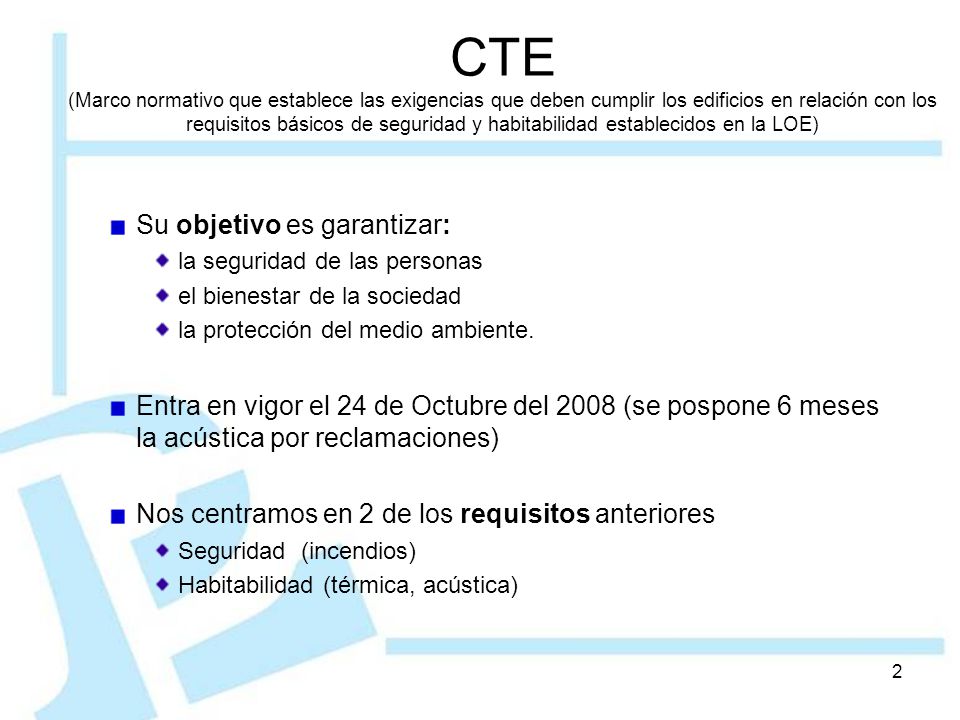

2 CTE (Marco normativo que establece las exigencias que deben cumplir los edificios en relación con los requisitos básicos de seguridad y habitabilidad establecidos en la LOE) Su objetivo es garantizar: la seguridad de las personas el bienestar de la sociedad la protección del medio ambiente. Entra en vigor el 24 de Octubre del 2008 (se pospone 6 meses la acústica por reclamaciones) Nos centramos en 2 de los requisitos anteriores Seguridad (incendios) Habitabilidad (térmica, acústica) 2

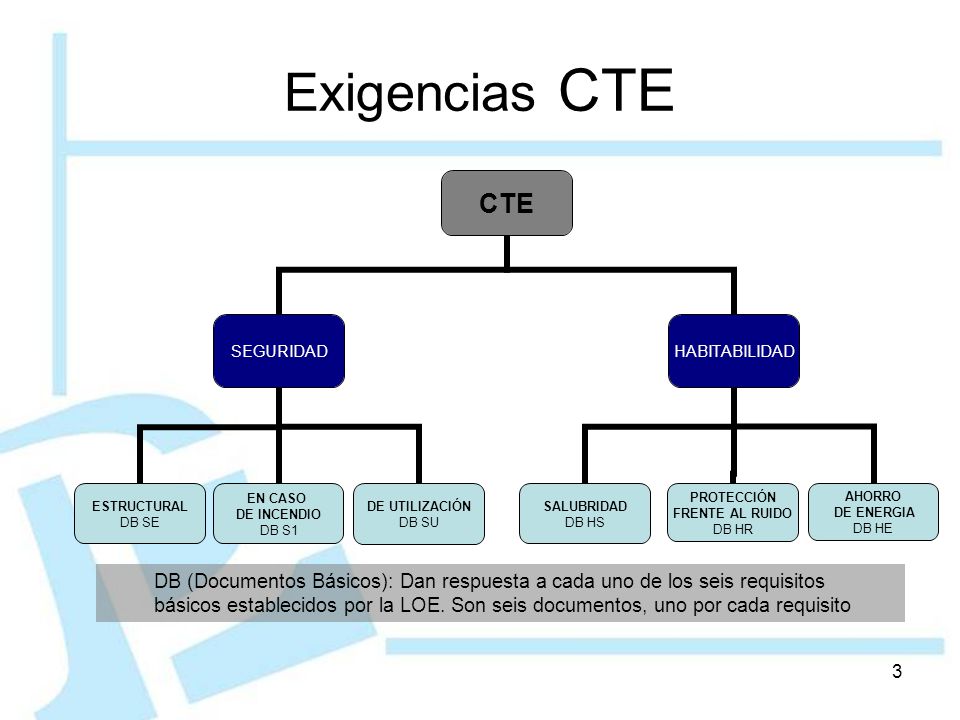

3 Exigencias CTE En este caso hay que meter la tabla con los documentos básicos DB (Documentos Básicos): Dan respuesta a cada uno de los seis requisitos básicos establecidos por la LOE. Son seis documentos, uno por cada requisito 3

4 Exigencias del mercado actual

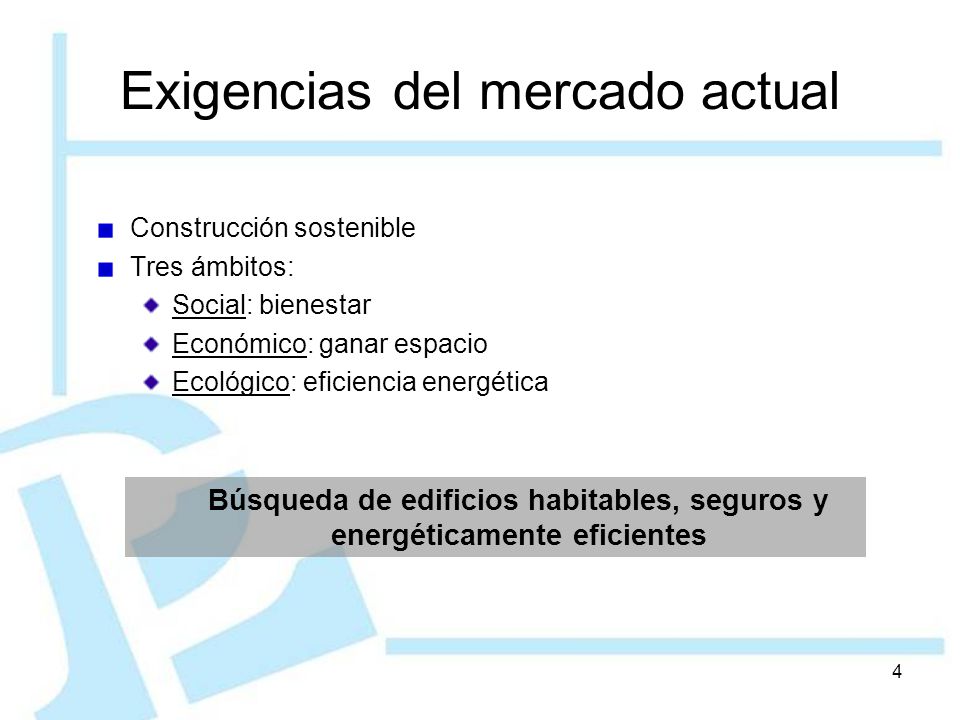

Construcción sostenible Tres ámbitos: Social: bienestar Económico: ganar espacio Ecológico: eficiencia energética Búsqueda de edificios habitables, seguros y energéticamente eficientes 4

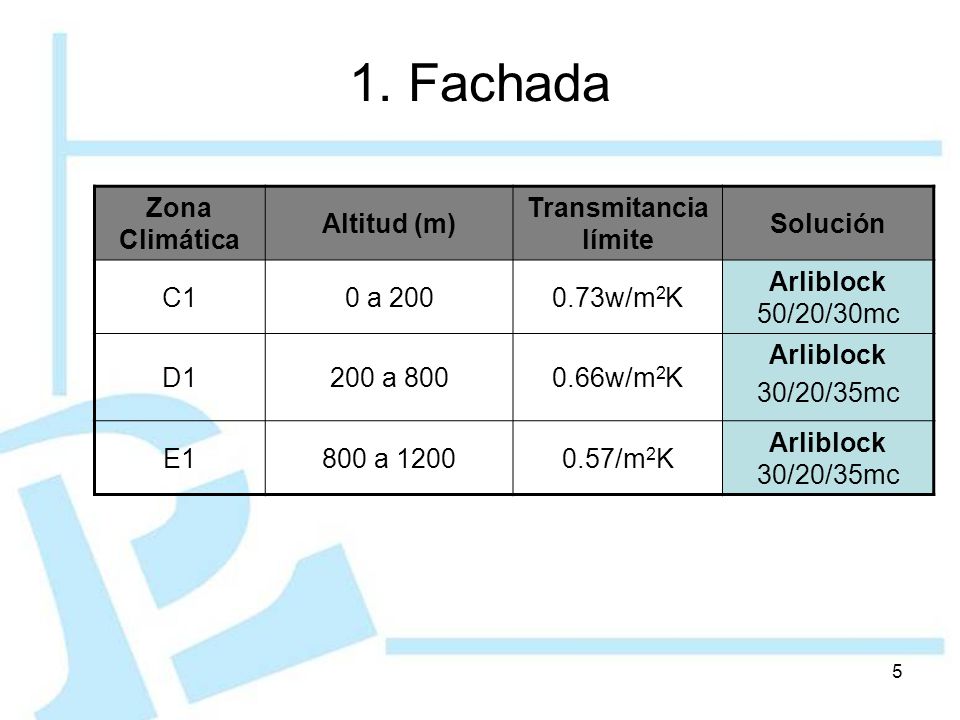

5 1. Fachada Zona Climática Altitud (m) Transmitancia límite Solución C1
0.73w/m2K Arliblock 50/20/30mc D1 200 a 800 0.66w/m2K Arliblock 30/20/35mc E1 800 a 1200 0.57/m2K Arliblock 30/20/35mc 5

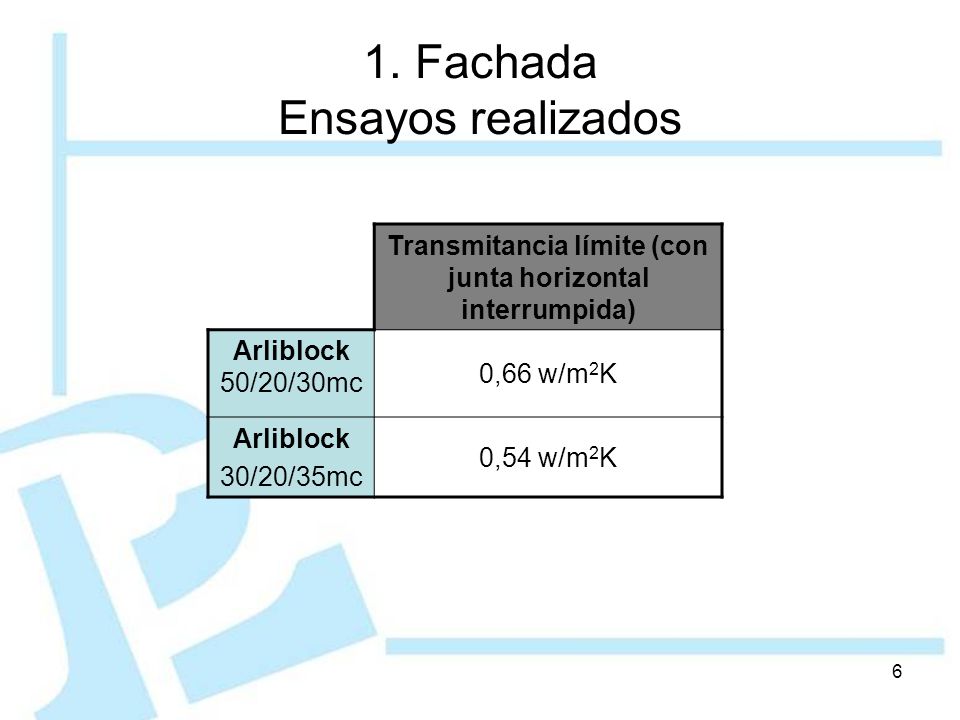

6 1. Fachada Ensayos realizados
Transmitancia límite (con junta horizontal interrumpida) Arliblock 50/20/30mc 0,66 w/m2K Arliblock 30/20/35mc 0,54 w/m2K 6

7 2. Medianería Zona Atenuación acústica in situ Transmisión térmica
Solución Densidad (Kg/m3) Zoma común 50dBA 1.20 w/m2K Arliblock 30/20/19mc 1.350 Calefactada y calefactada No se exige 30/20/17mc 1.700 Ladriberri 2.400 Calefactada y no calefactada (edificios colindantes) 1 w/m2K 30/20/22mc 1.250 7

8 2. Medianería Ensayos realizados
Atenuación acústica Transmisión térmica Ladriberri 24x10x14cm 57,2 dBA - Arliblock 30x20x17cm 55 dBA 1,70 w/m2K 30x20x19cm1 ≥55 dBA ≤1,20 w/m2K 30x20x22cm 56 dBA 0,99 w/m2K 1 Actualmente se encuentra en fase de ensayos 8

9 2. Medianería 56 dBA 9

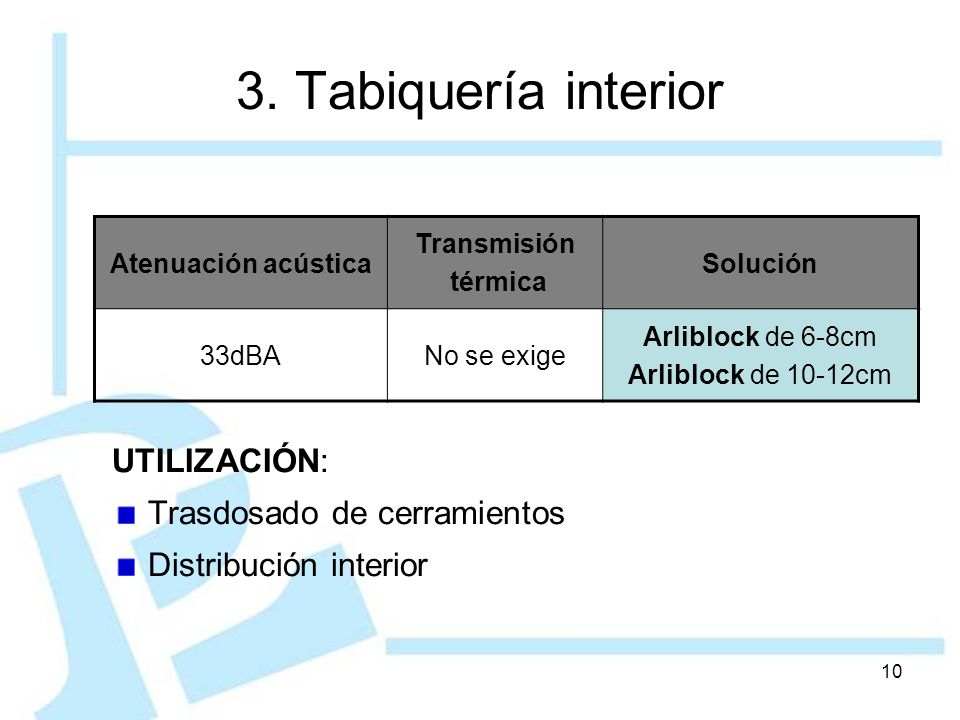

10 3. Tabiquería interior UTILIZACIÓN: Trasdosado de cerramientos
Atenuación acústica Transmisión térmica Solución 33dBA No se exige Arliblock de 6-8cm Arliblock de 10-12cm UTILIZACIÓN: Trasdosado de cerramientos Distribución interior 10

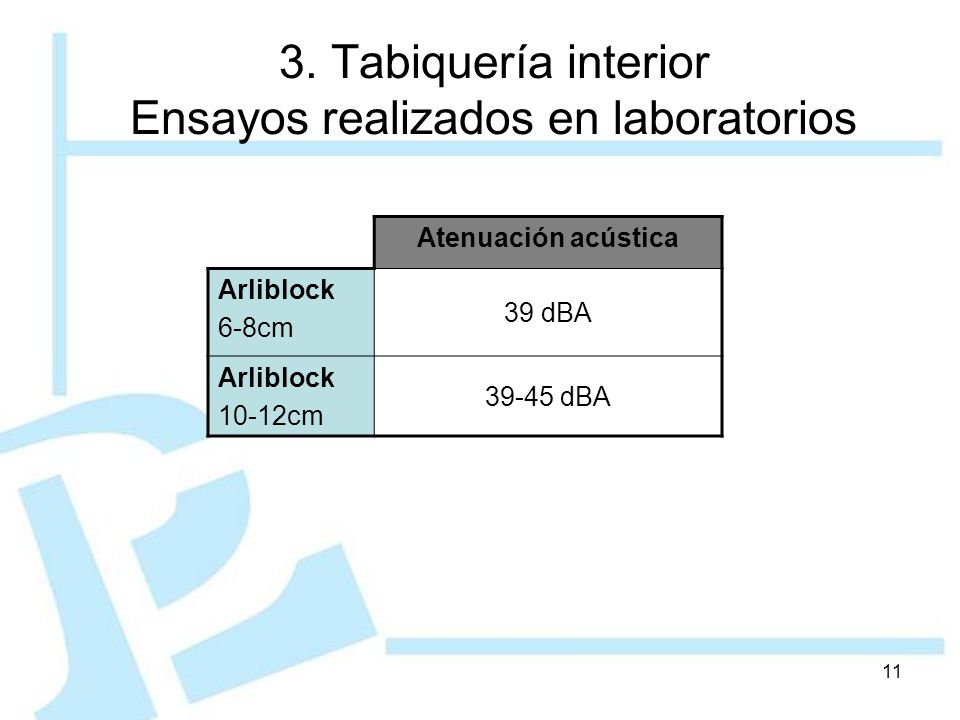

11 3. Tabiquería interior Ensayos realizados en laboratorios
Atenuación acústica Arliblock 6-8cm 39 dBA 10-12cm 39-45 dBA 11

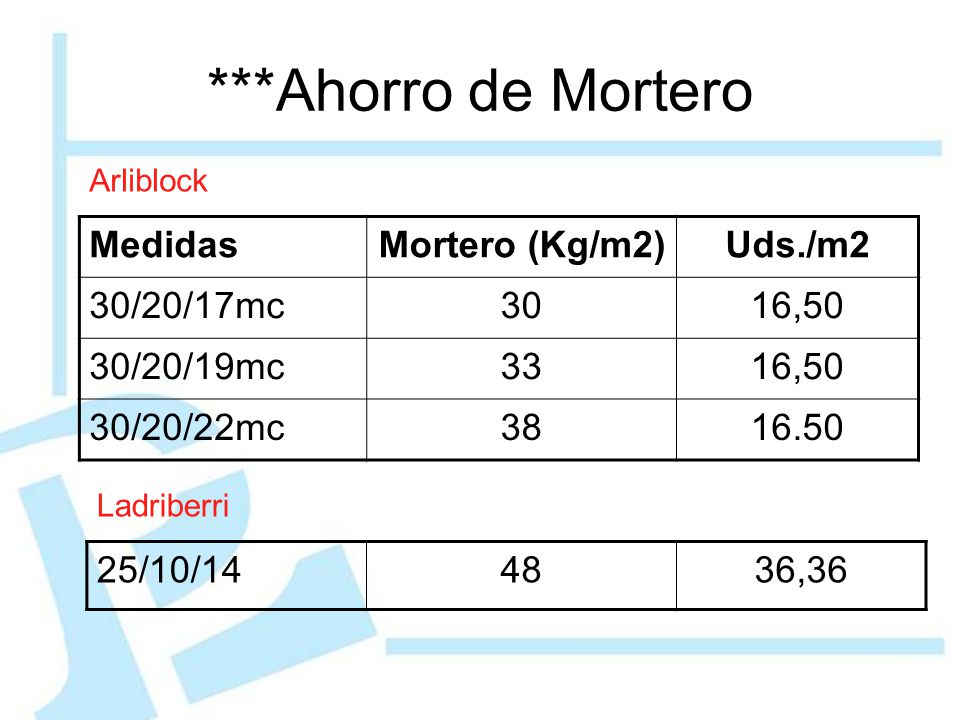

12 ***Ahorro de Mortero Medidas Mortero (Kg/m2) Uds./m2 30/20/17mc 30
Arliblock Medidas Mortero (Kg/m2) Uds./m2 30/20/17mc 30 16,50 30/20/19mc 33 30/20/22mc 38 16.50 Ladriberri 25/10/14 48 36,36

13 Arliblock 4 cámaras y macizo

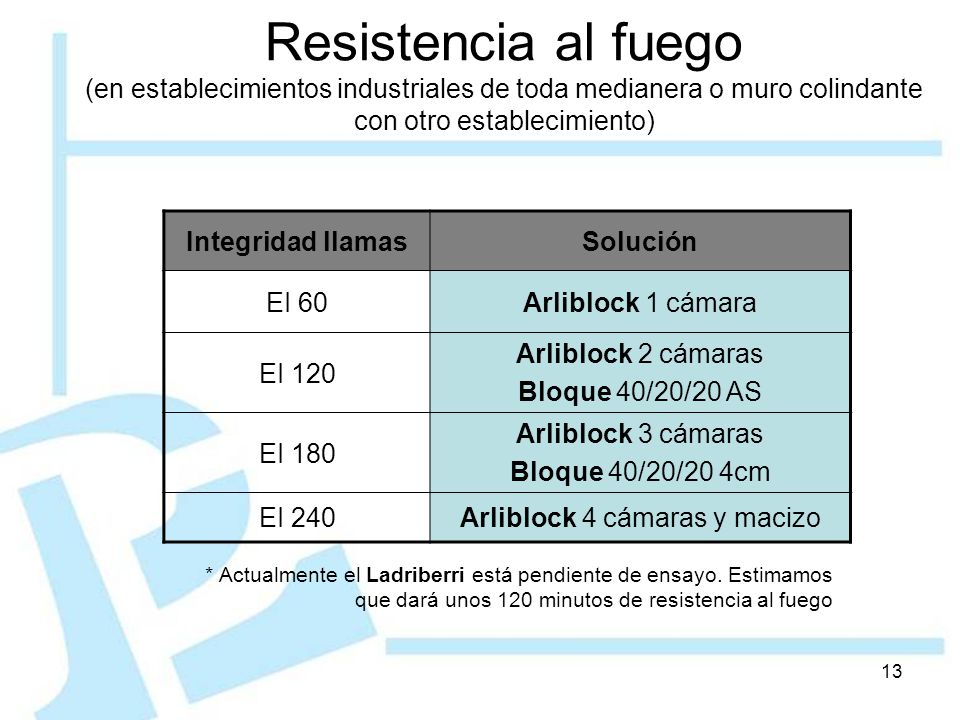

Resistencia al fuego (en establecimientos industriales de toda medianera o muro colindante con otro establecimiento) Integridad llamas Solución EI 60 Arliblock 1 cámara EI 120 Arliblock 2 cámaras Bloque 40/20/20 AS EI 180 Arliblock 3 cámaras Bloque 40/20/20 4cm EI 240 Arliblock 4 cámaras y macizo * Actualmente el Ladriberri está pendiente de ensayo. Estimamos que dará unos 120 minutos de resistencia al fuego 13
