1 iVMS-5200 Professional www.hikvision.com 备注页说明： 字体：Arial 正文 字体大小：11号
项目符号大小：70% 行距：1.25行 段后：3磅

2 1 Contenidos 2 3 4 5 Introducción Entorno de ejecución
Introducción al uso y al mantenimiento 4 Típico flujo de trabajo del iVMS-5200 5 1

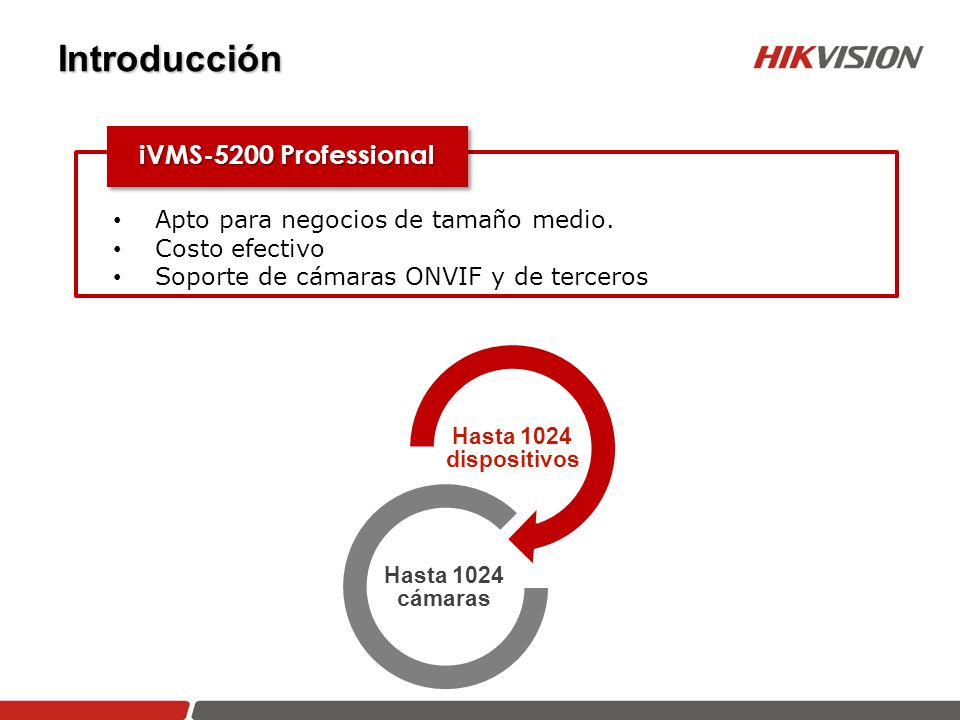

3 Introducción iVMS-5200 Professional
Apto para negocios de tamaño medio. Costo efectivo Soporte de cámaras ONVIF y de terceros Hasta 1024 dispositivos Hasta 1024 cámaras

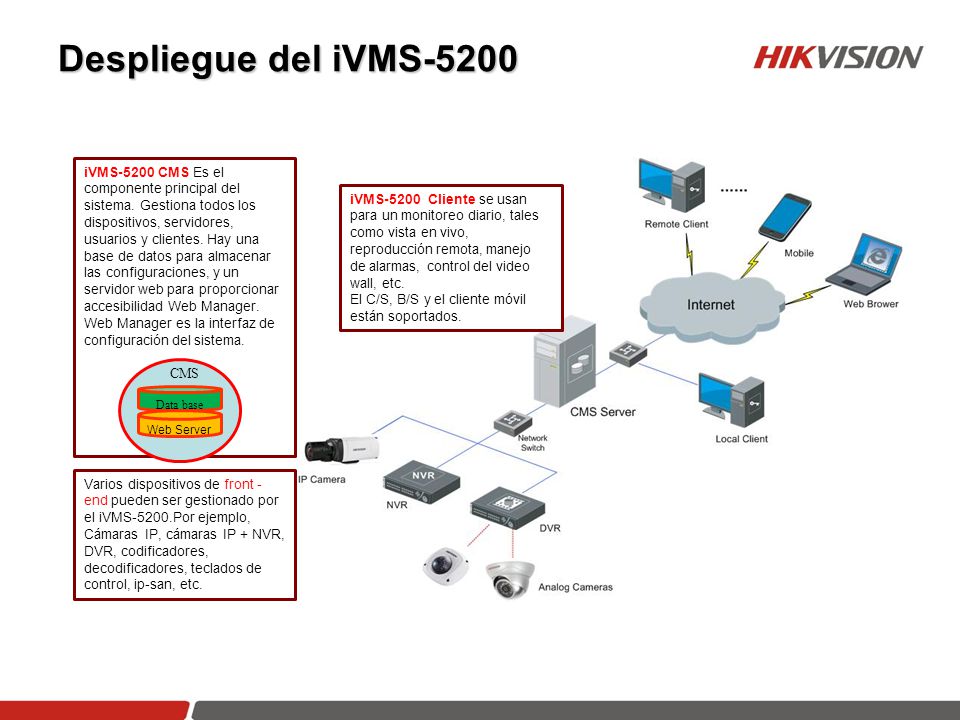

4 Despliegue del iVMS-5200 iVMS-5200 CMS Es el componente principal del sistema. Gestiona todos los dispositivos, servidores, usuarios y clientes. Hay una base de datos para almacenar las configuraciones, y un servidor web para proporcionar accesibilidad Web Manager. Web Manager es la interfaz de configuración del sistema. iVMS Cliente se usan para un monitoreo diario, tales como vista en vivo, reproducción remota, manejo de alarmas, control del video wall, etc. El C/S, B/S y el cliente móvil están soportados. Data base Web Server CMS Varios dispositivos de front - end pueden ser gestionado por el iVMS-5200.Por ejemplo, Cámaras IP, cámaras IP + NVR, DVR, codificadores, decodificadores, teclados de control, ip-san, etc.

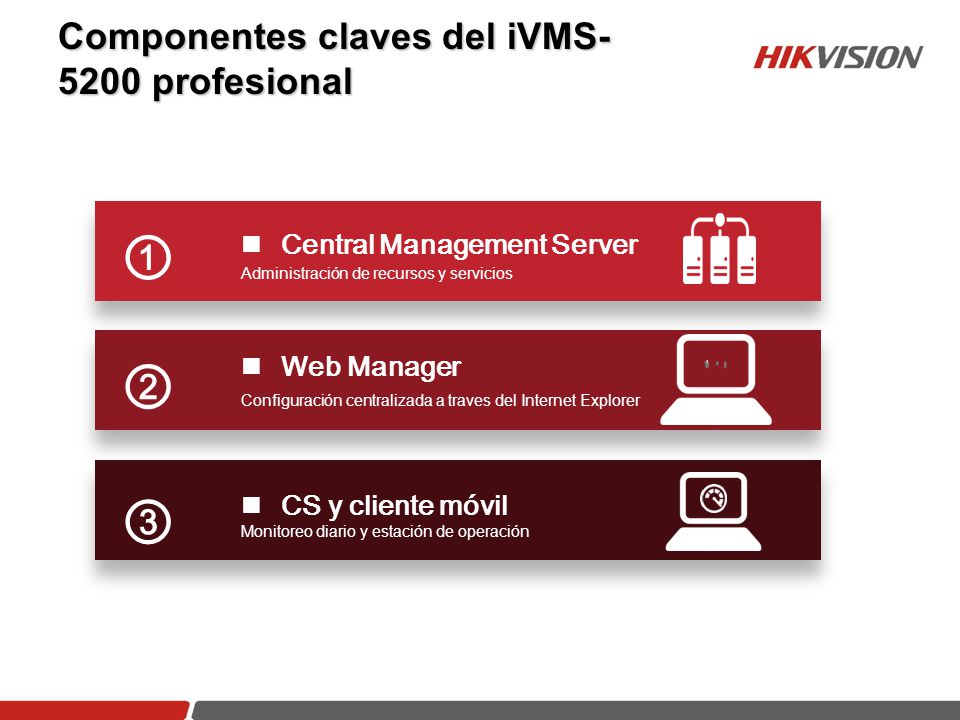

5 Componentes claves del iVMS-5200 profesional
① Central Management Server Administración de recursos y servicios ② Web Manager Configuración centralizada a traves del Internet Explorer ③ CS y cliente móvil Monitoreo diario y estación de operación

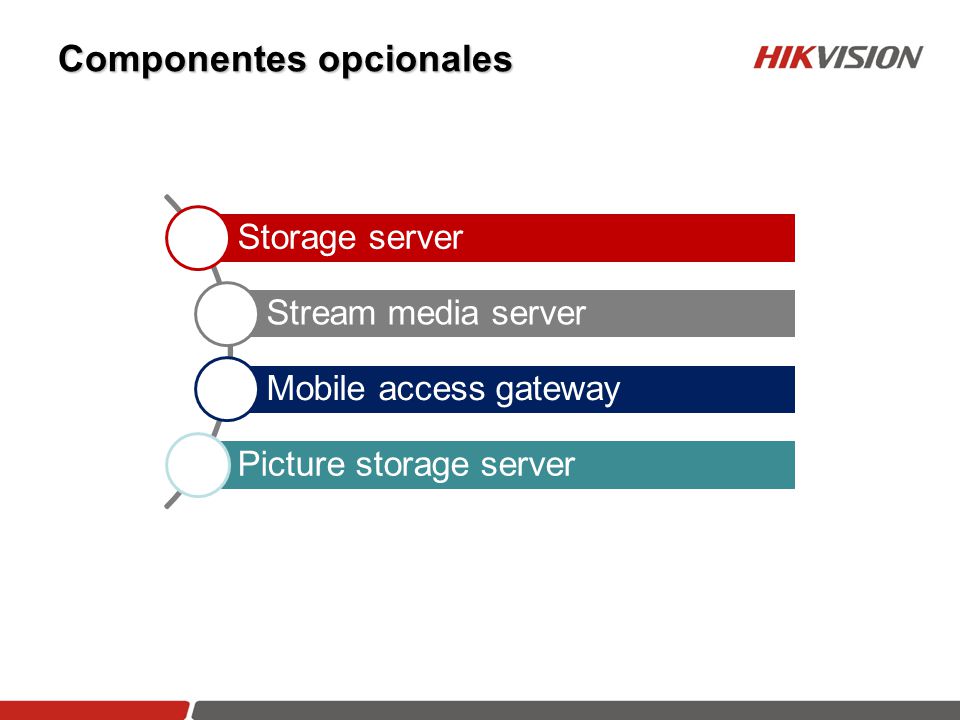

6 Componentes opcionales
Storage server Stream media server Mobile access gateway Picture storage server

7 2 Contenidos 1 3 4 5 Entorno de ejecución Introducción
Introducción al uso y al mantenimiento 4 Típico flujo de trabajo del iVMS-5200 5

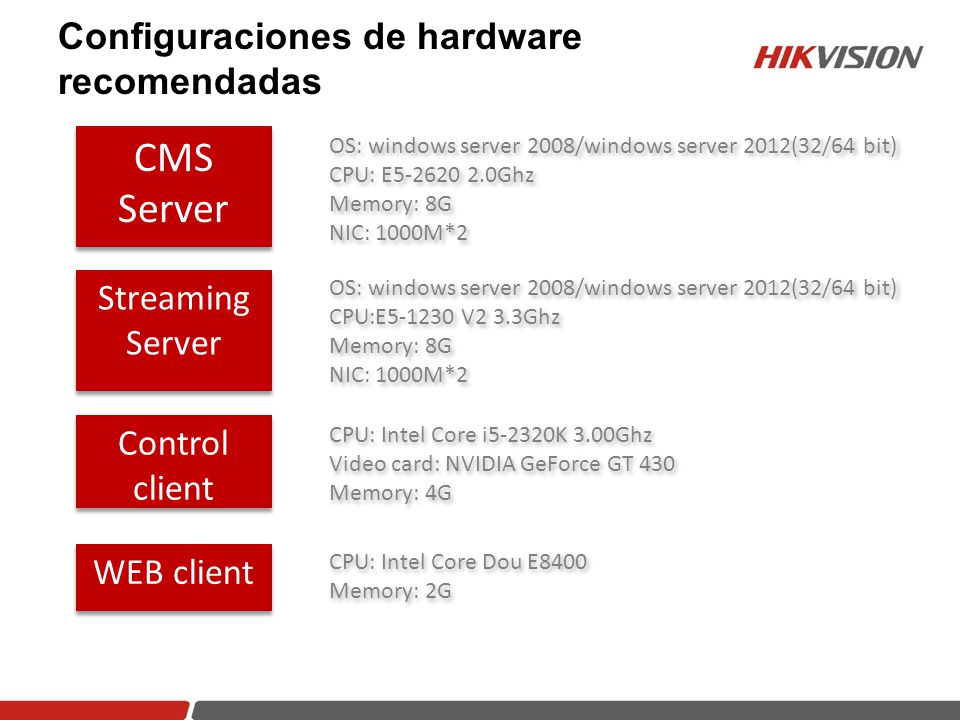

8 Configuraciones de hardware recomendadas
CMS Server OS: windows server 2008/windows server 2012(32/64 bit) CPU: E Ghz Memory: 8G NIC: 1000M*2 Streaming Server OS: windows server 2008/windows server 2012(32/64 bit) CPU:E V2 3.3Ghz Memory: 8G NIC: 1000M*2 Control client CPU: Intel Core i5-2320K 3.00Ghz Video card: NVIDIA GeForce GT 430 Memory: 4G WEB client CPU: Intel Core Dou E8400 Memory: 2G

9 1 Contenidos 2 3 4 5 Introducción Entorno de ejecución
Introducción al uso y al mantenimiento 4 Típico flujo de trabajo del iVMS-5200 5 1

10 Introducción al manejo y al mantenimiento
Configuración del cliente web 1 Configuración del cliente de control 3

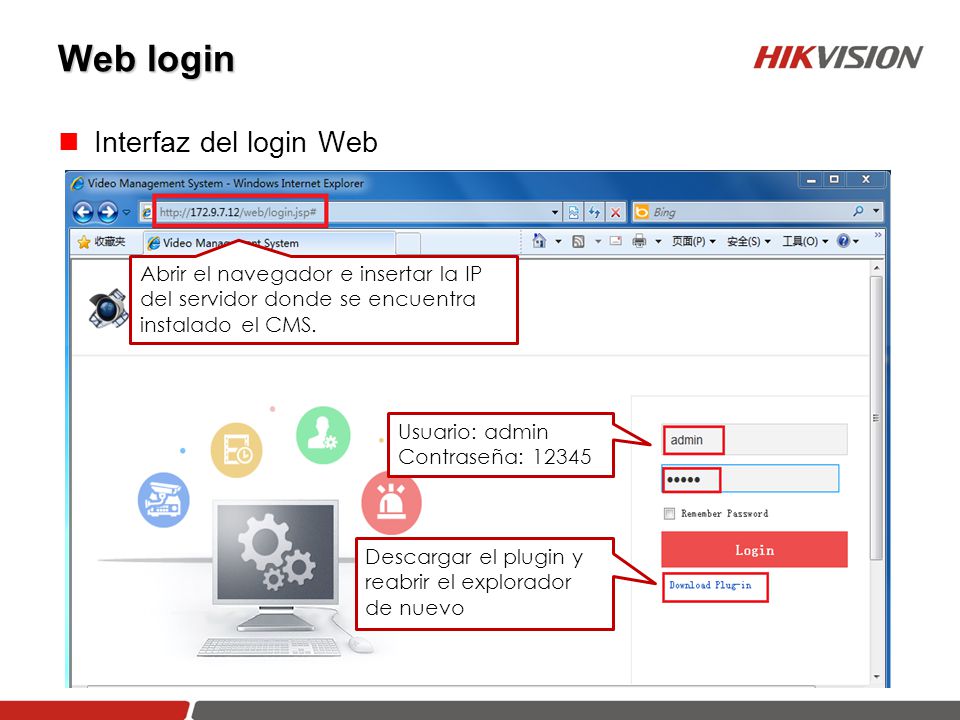

11 Web login Interfaz del login Web
Abrir el navegador e insertar la IP del servidor donde se encuentra instalado el CMS. Usuario: admin Contraseña: 12345 Descargar el plugin y reabrir el explorador de nuevo

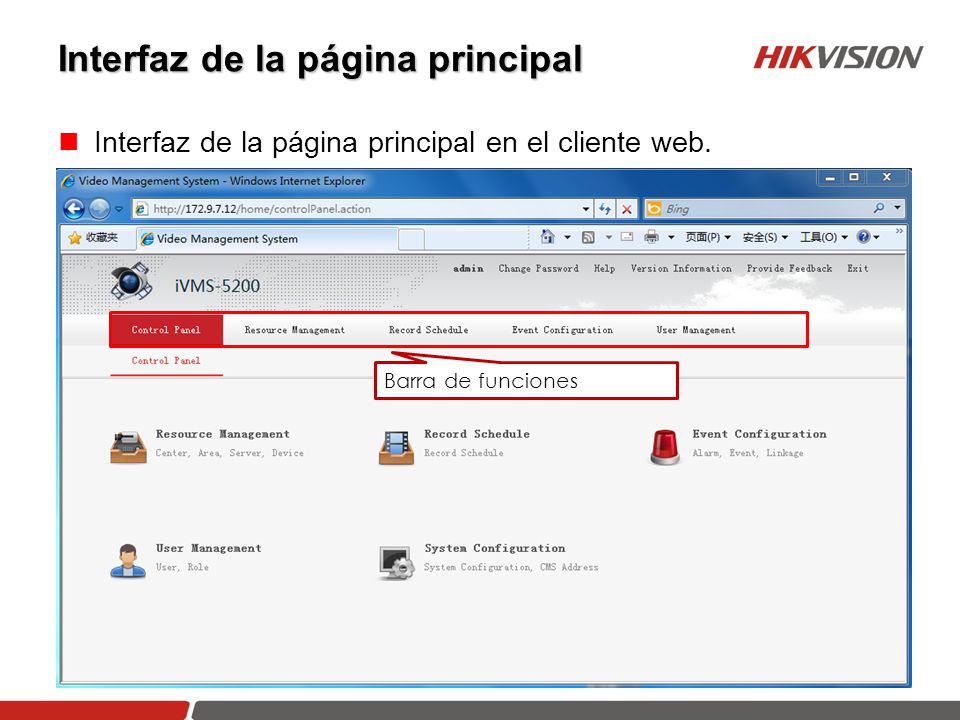

12 Interfaz de la página principal
Interfaz de la página principal en el cliente web. Barra de funciones

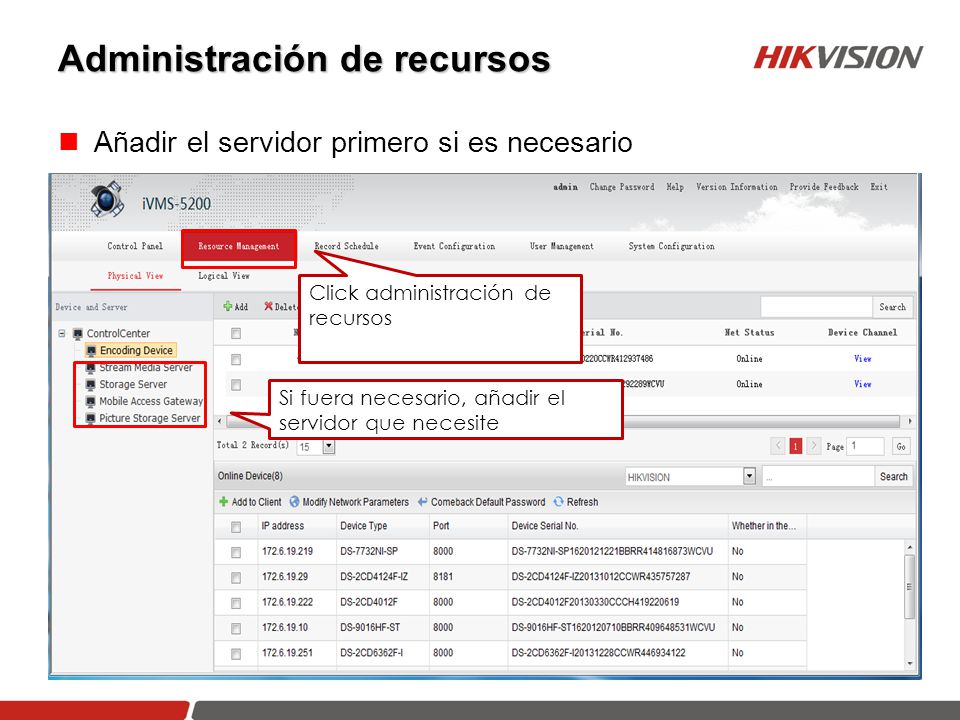

13 Administración de recursos
Añadir el servidor primero si es necesario Click administración de recursos Si fuera necesario, añadir el servidor que necesite

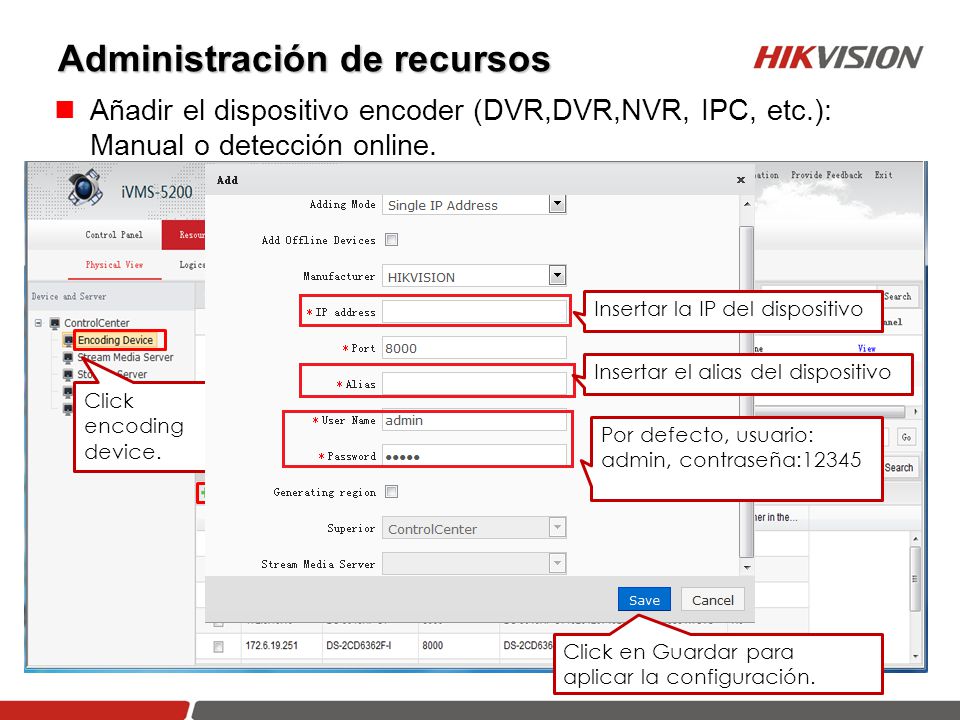

14 Administración de recursos
Añadir el dispositivo encoder (DVR,DVR,NVR, IPC, etc.): Manual o detección online. Insertar la IP del dispositivo Click add to add new cameras or offline devices. Insertar el alias del dispositivo Click encoding device. Por defecto, usuario: admin, contraseña:12345 Or you can add devices by online device detection. Click en Guardar para aplicar la configuración.

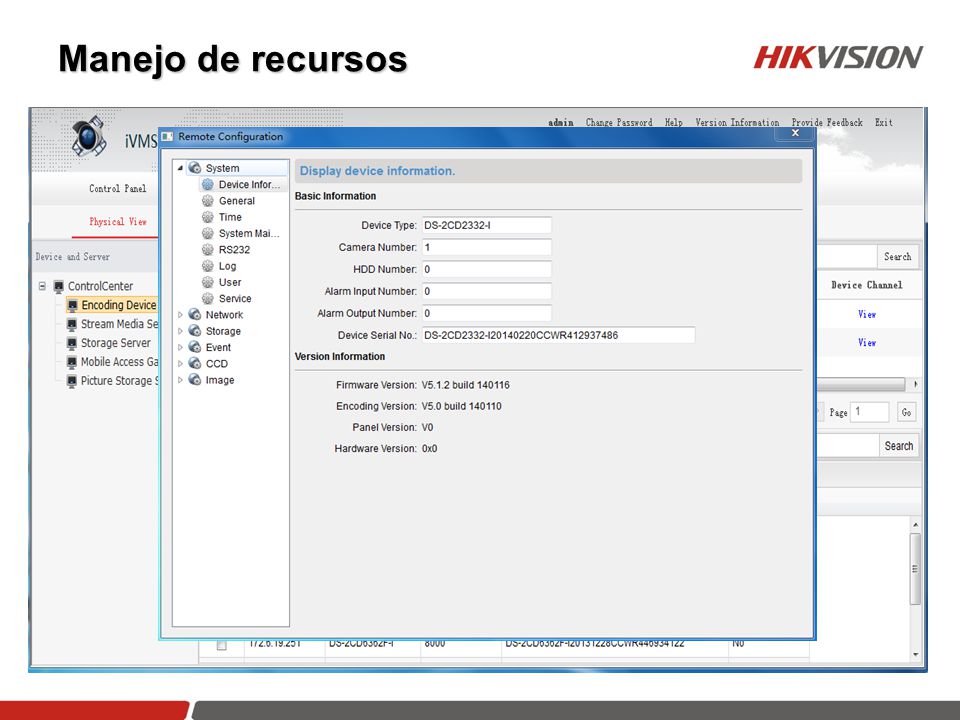

15 Manejo de recursos Choose the camera and click remote configuration to do settings.

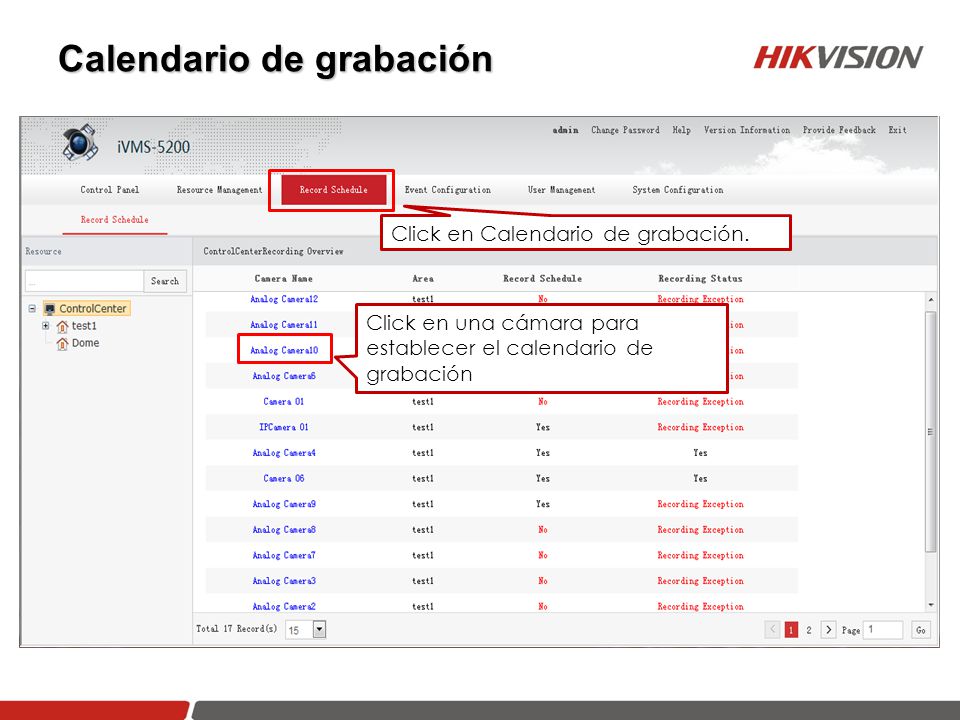

16 Calendario de grabación
Click en Calendario de grabación. Click en una cámara para establecer el calendario de grabación

17 Calendario de grabación
Seleccionar el calendario de grabación y editarlo Seleccionar el tipo de grabación y dibujar el tiempo de grabacion a continuación Click edit template to edit the template schedule. Choose recording type: local storage or storage server recording Click OK para guardar

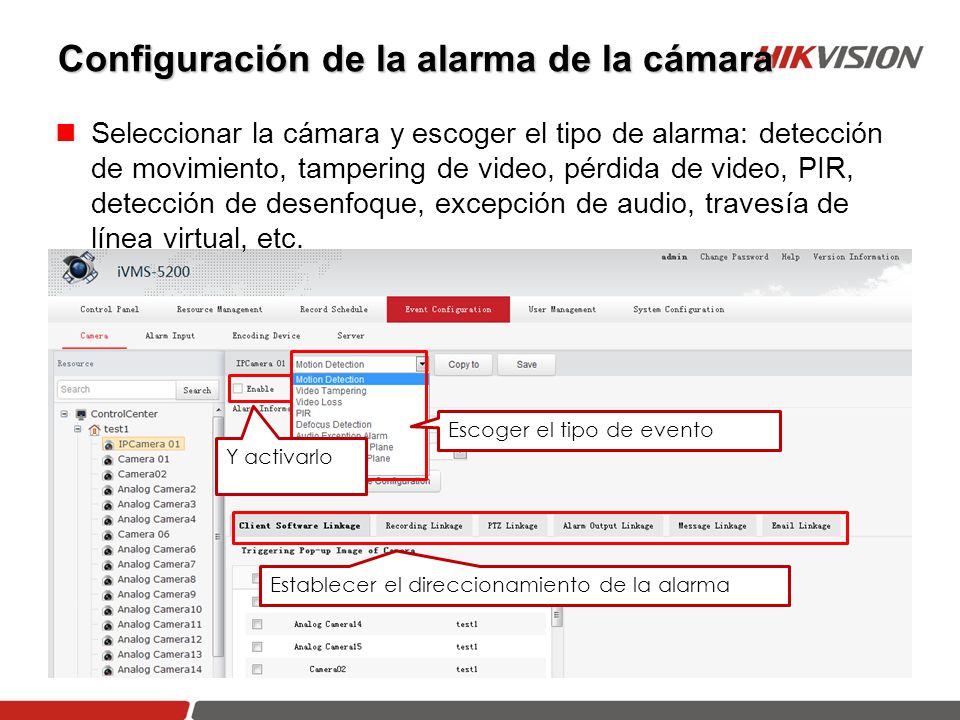

18 Configuración de la alarma de la cámara
Seleccionar la cámara y escoger el tipo de alarma: detección de movimiento, tampering de video, pérdida de video, PIR, detección de desenfoque, excepción de audio, travesía de línea virtual, etc. Escoger el tipo de evento Y activarlo Establecer el direccionamiento de la alarma

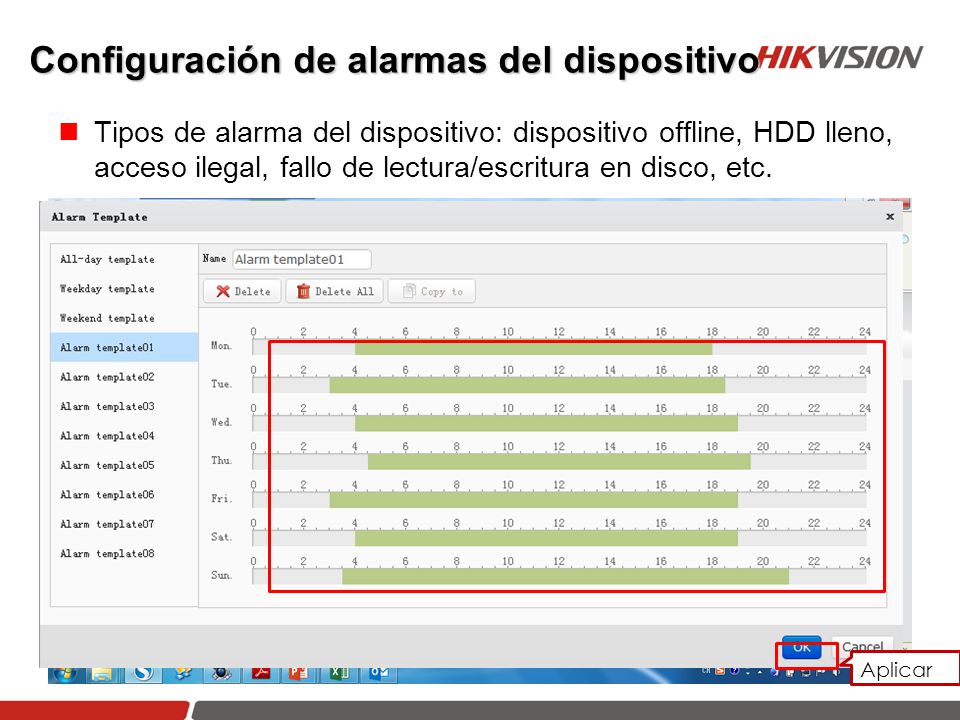

19 Configuración de alarmas del dispositivo
Tipos de alarma del dispositivo: dispositivo offline, HDD lleno, acceso ilegal, fallo de lectura/escritura en disco, etc. Escoger el tipo de evento Establecer la accion de alarma Aplicar

20 Configuración de alarmas del servidor
En el iVMS-5200P, solamente el servidor de almacenamiento tiene excepción de alarmas Select the alarm linkage here. Aplicar

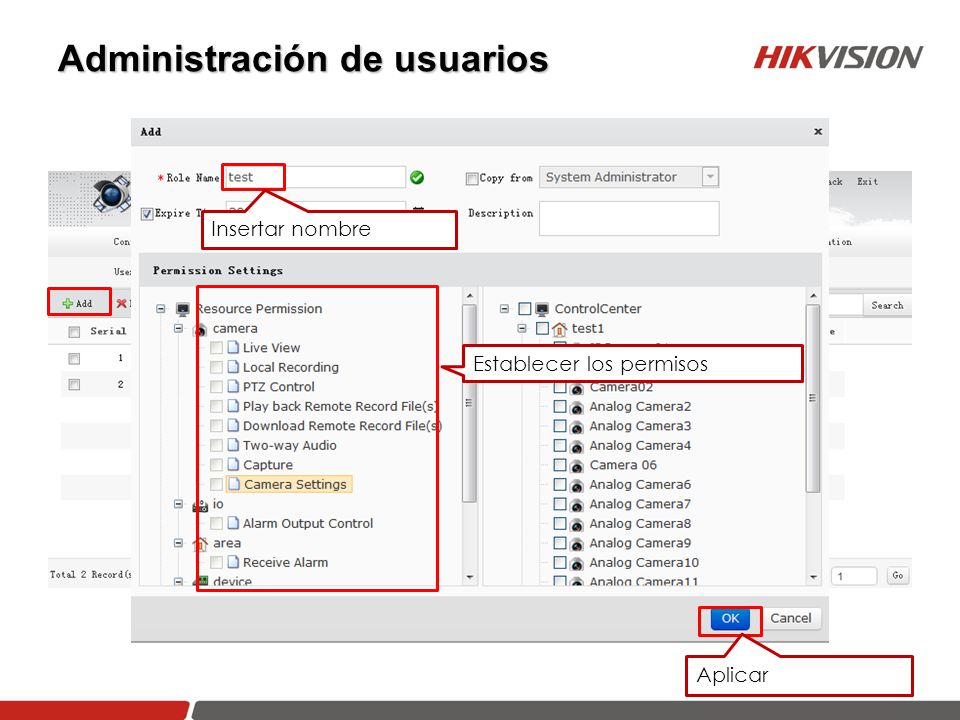

21 Administración de usuarios
Insertar nombre Establecer los permisos Aplicar

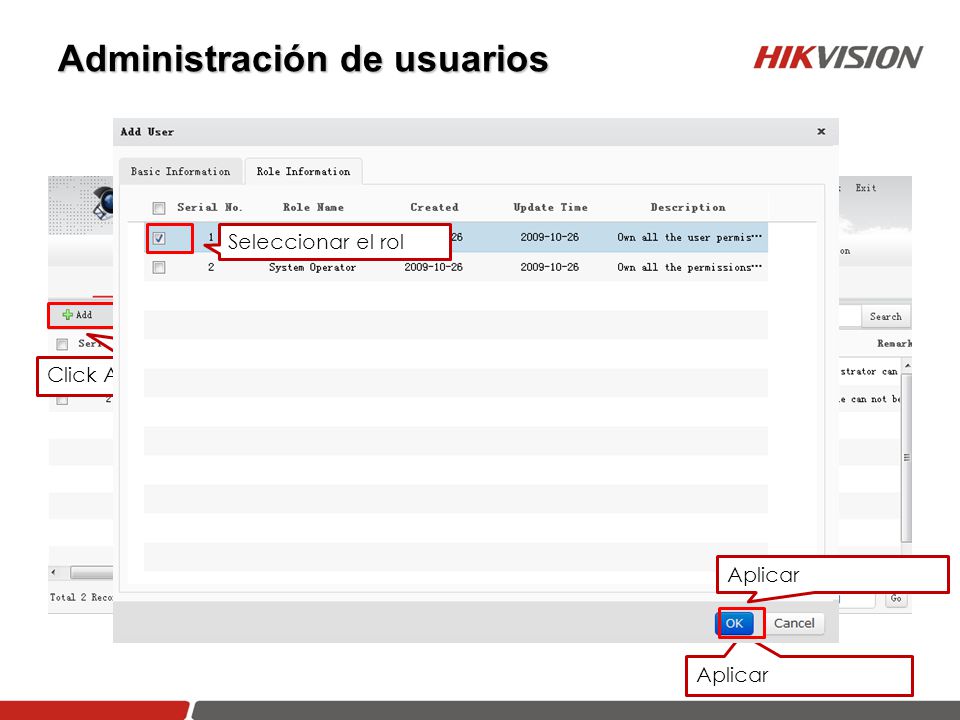

22 Administración de usuarios
Insertar nombre de usuario Seleccionar el rol Insertar password Confirmar password Insertar alias/nombre Click Add para añadir un nuevo usuario Aplicar Aplicar

23 Introducción al manejo y al mantenimiento
Configuración del cliente web 1 Configuración del cliente de control 2

24 Login La primera vez que se hace login en el cliente, se debe entrar un usuario, password, IP del servidor y puerto Insertar el usuario Insertar el password Insertar la IP del servidor CMS Insertar el puerto Click

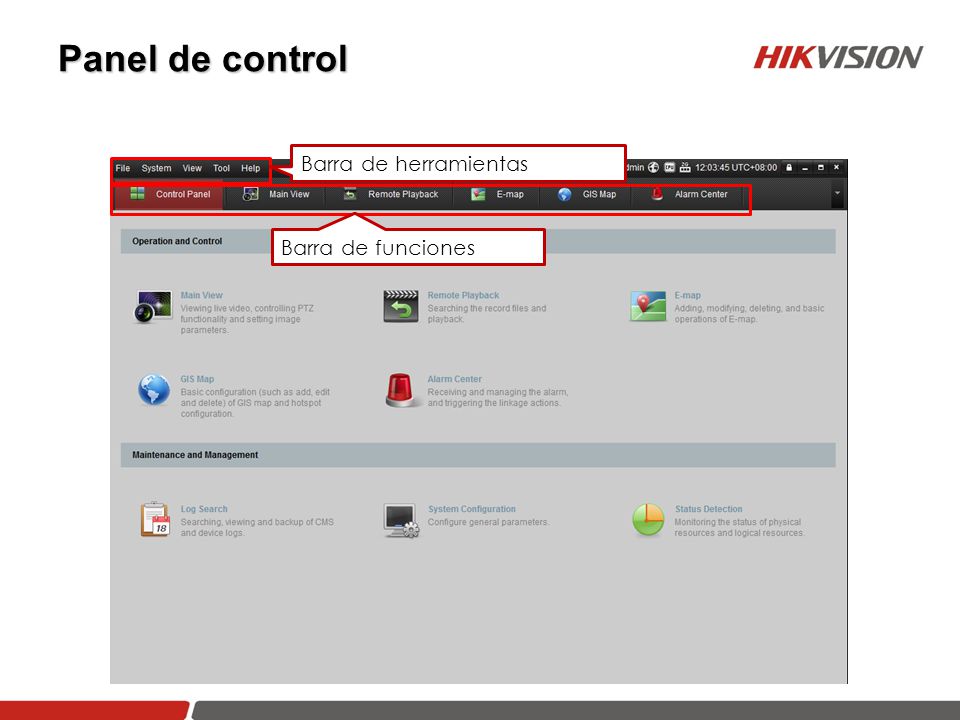

25 Panel de control Barra de herramientas Barra de funciones

26 Vista en vivo Arrastrar o hacer doble click sobre la cámara de la que se desee realizar la vista en vivo Seleccionar el layout

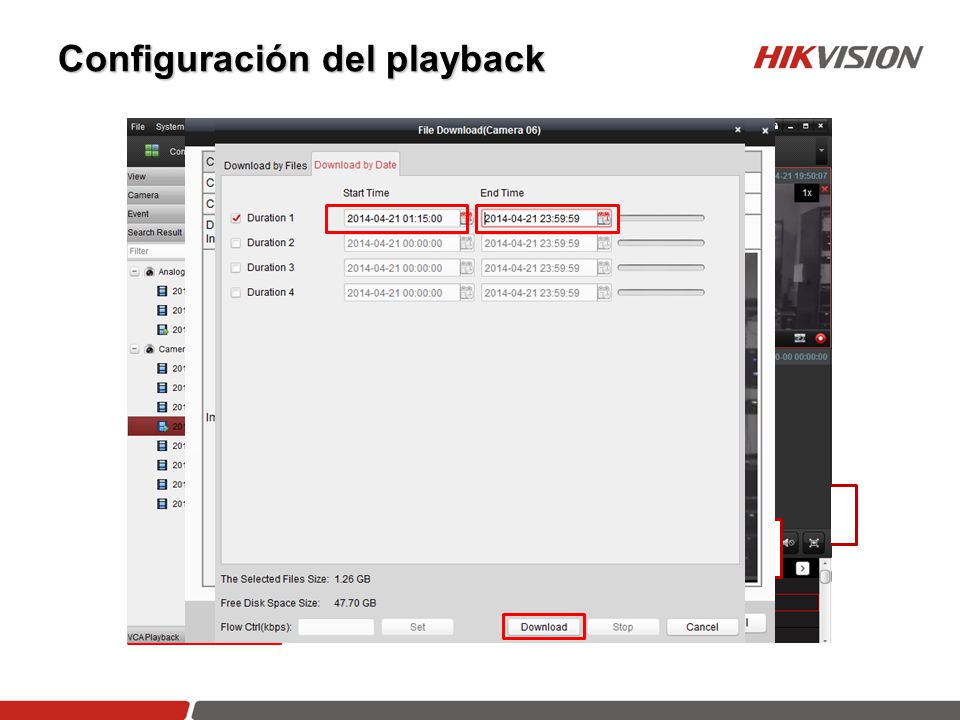

27 Configuración del playback
Click derecho para realizar las funciones Seleccionar la cámara, tiempo y tipo de evento, y entonces hacer click en buscar Seleccionar la velocidad de reproducción El resultado de la búsqueda se mostrará en esta zona Modo de reproducción: síncrono o asíncrono

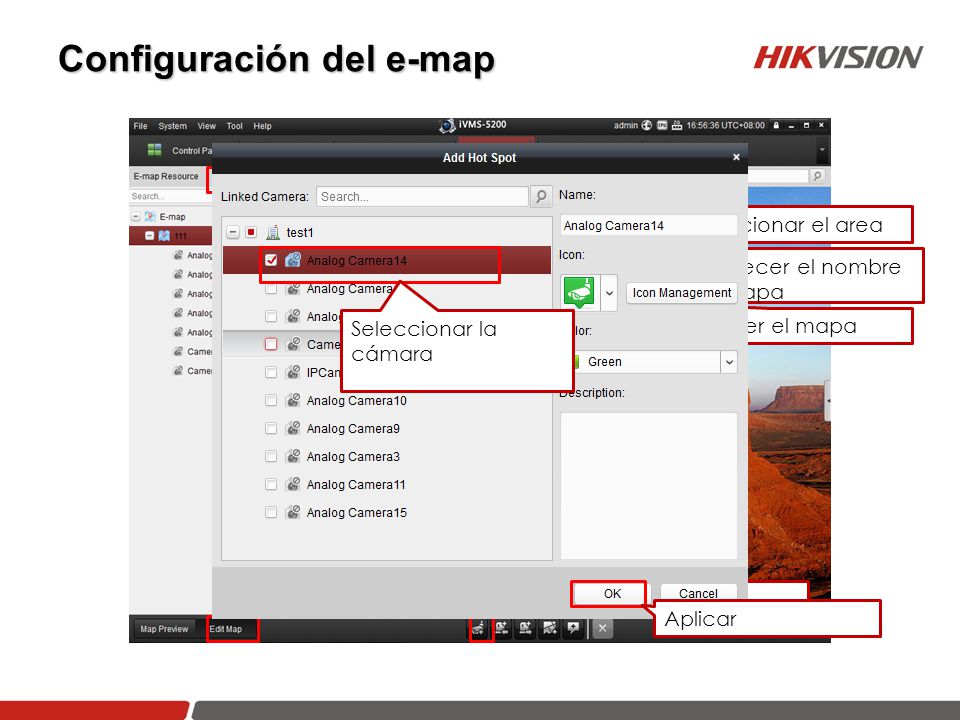

28 Configuración del e-map
Añadir mapa Seleccionar el area Establecer el nombre del mapa Seleccionar la cámara Escoger el mapa Añadir cámara Aplicar Aplicar

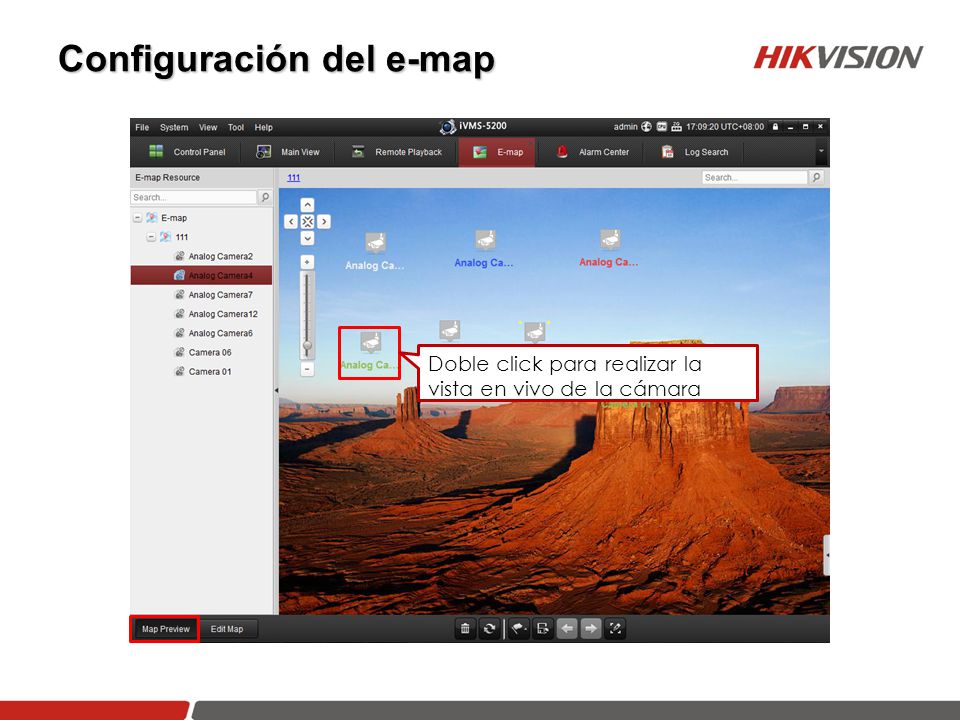

29 Configuración del e-map
Doble click para realizar la vista en vivo de la cámara

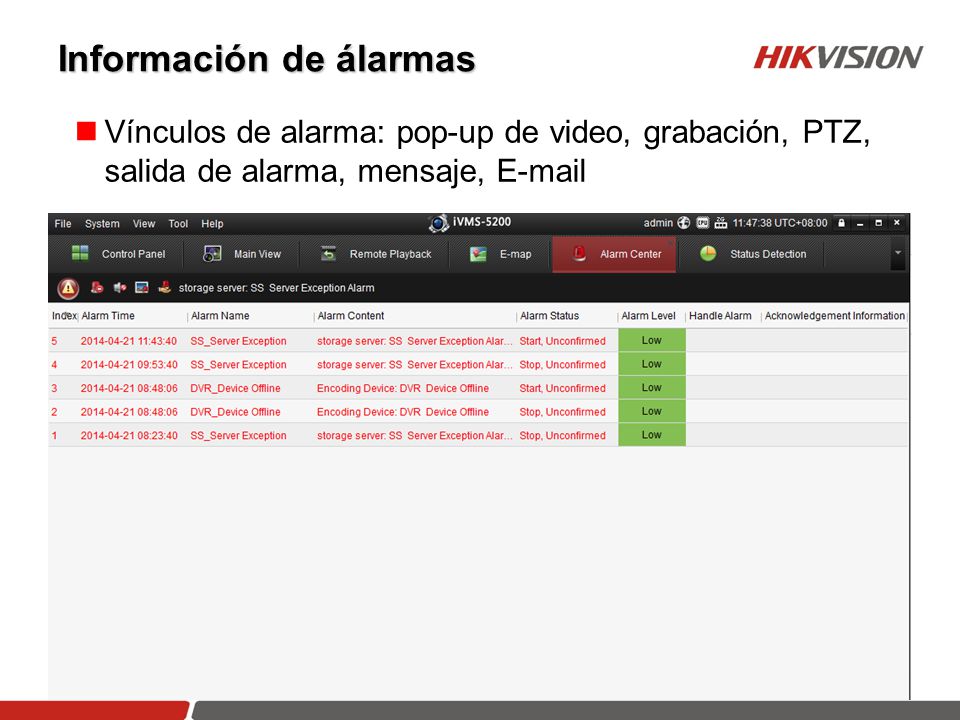

30 Información de álarmas
Vínculos de alarma: pop-up de video, grabación, PTZ, salida de alarma, mensaje,

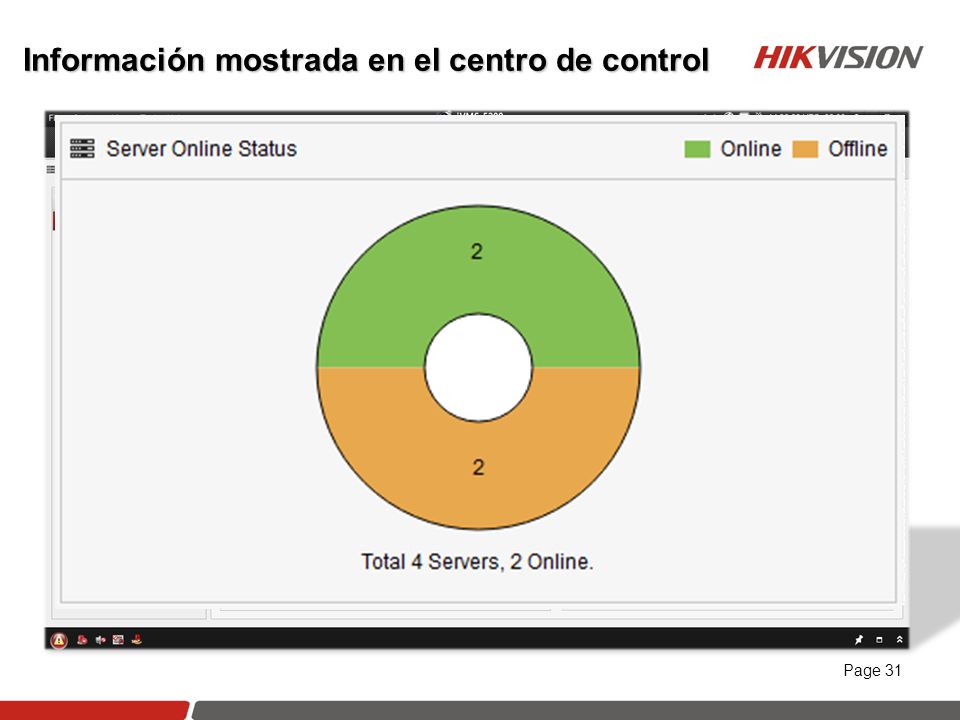

31 Información mostrada en el centro de control

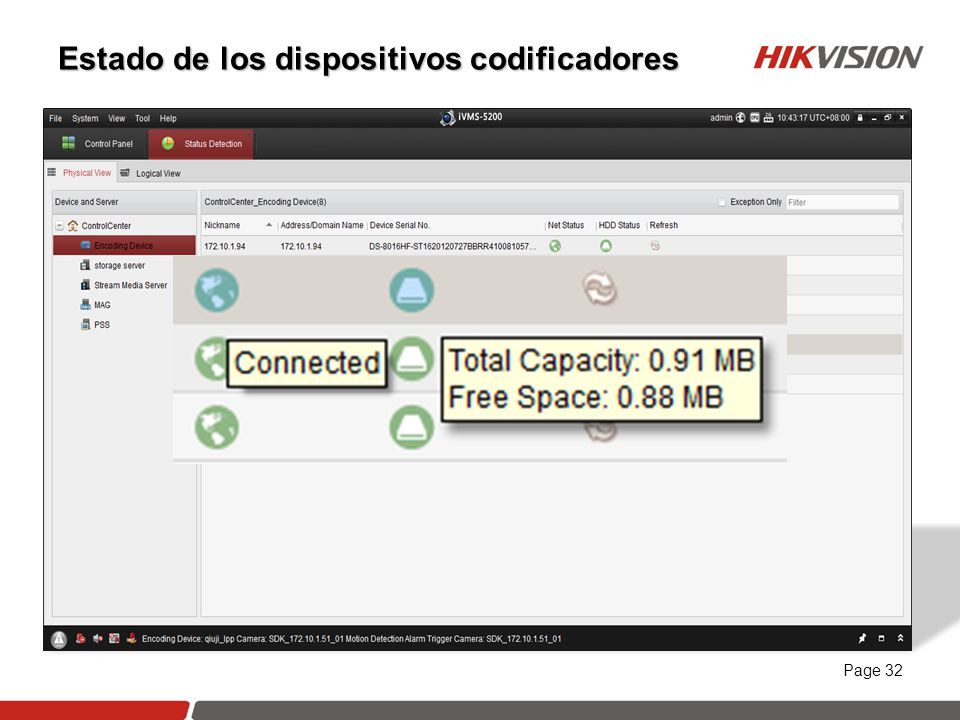

32 Estado de los dispositivos codificadores
检测服务器和设备的工作状态，内容涉及在线状态、硬盘状态等信息

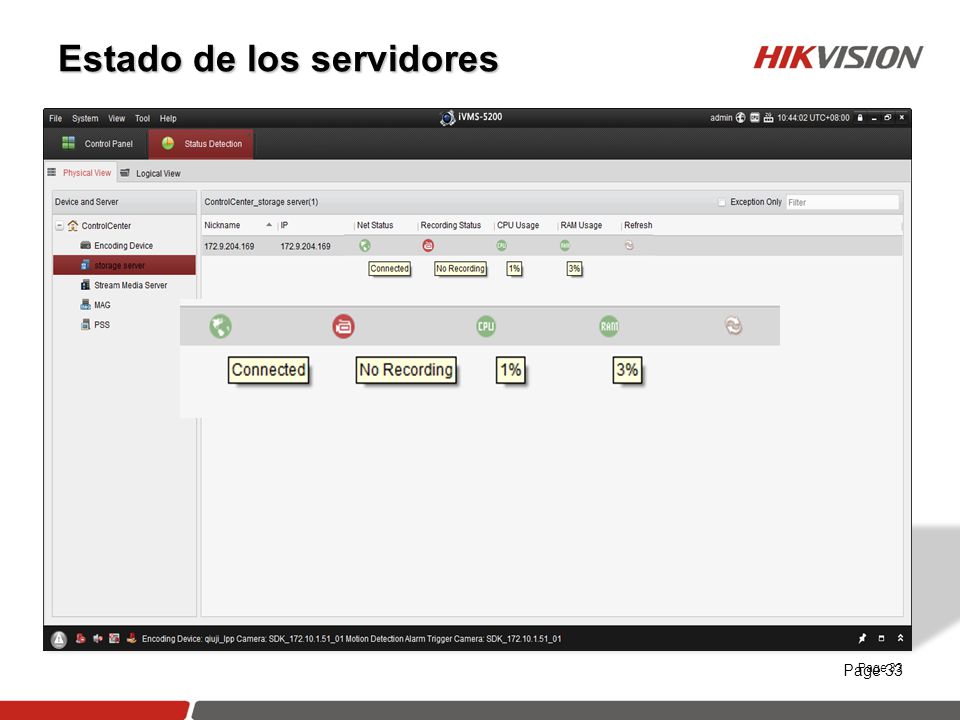

33 Estado de los servidores
显示存储服务器的连接状态、录像状态、CPU、RAM状态 Page 33

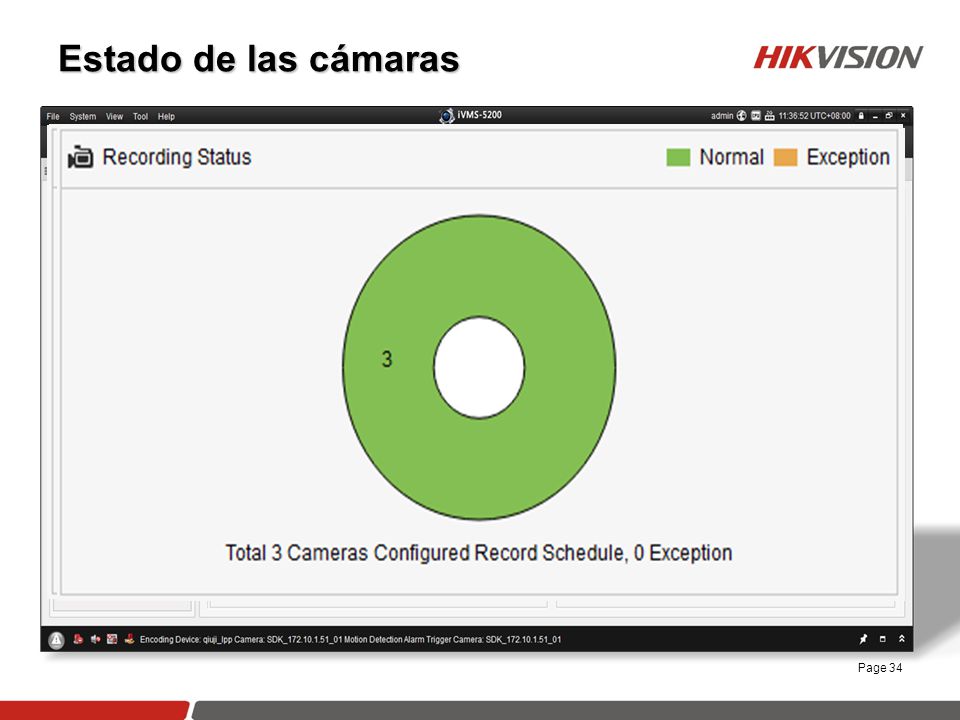

34 Estado de las cámaras 显示摄像机信息总览，包括在线状态、信号状态、录像计划配置状态、录像状态。
信号状态：DVR接入的模拟摄像头信号丢失，NVR接入的IPC不在线，这两种情况都会报信号丢失 Page 34

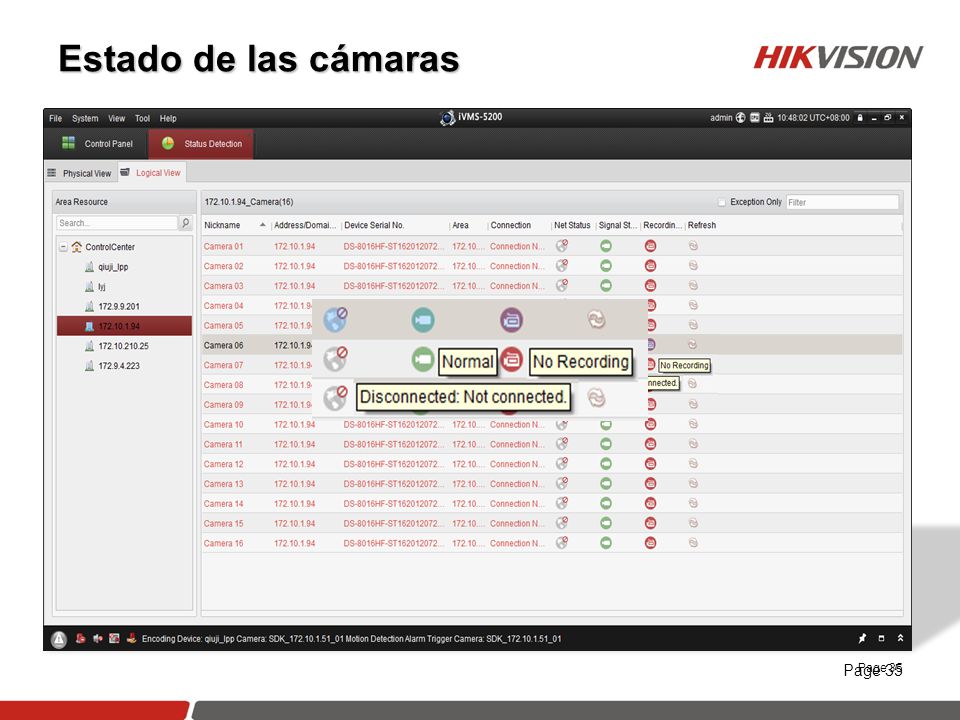

35 Estado de las cámaras 每个区域下摄像头的状态，连接状态、信号状态、录像状态。 Page 35

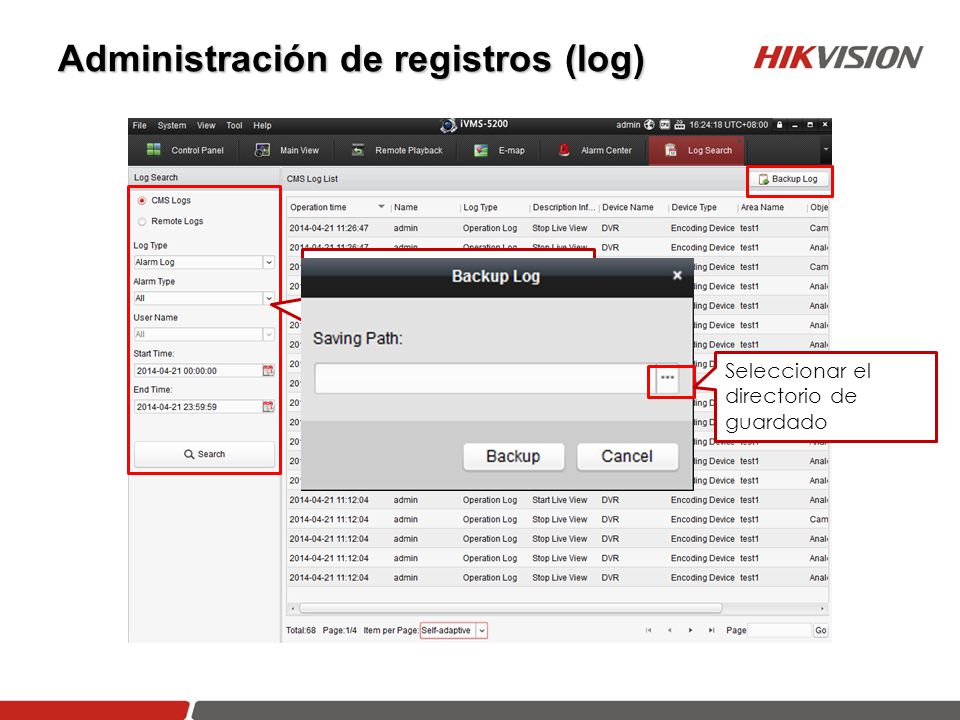

36 Administración de registros (log)
Escoger la información de la búsqueda y clicar en “buscar” Seleccionar el directorio de guardado

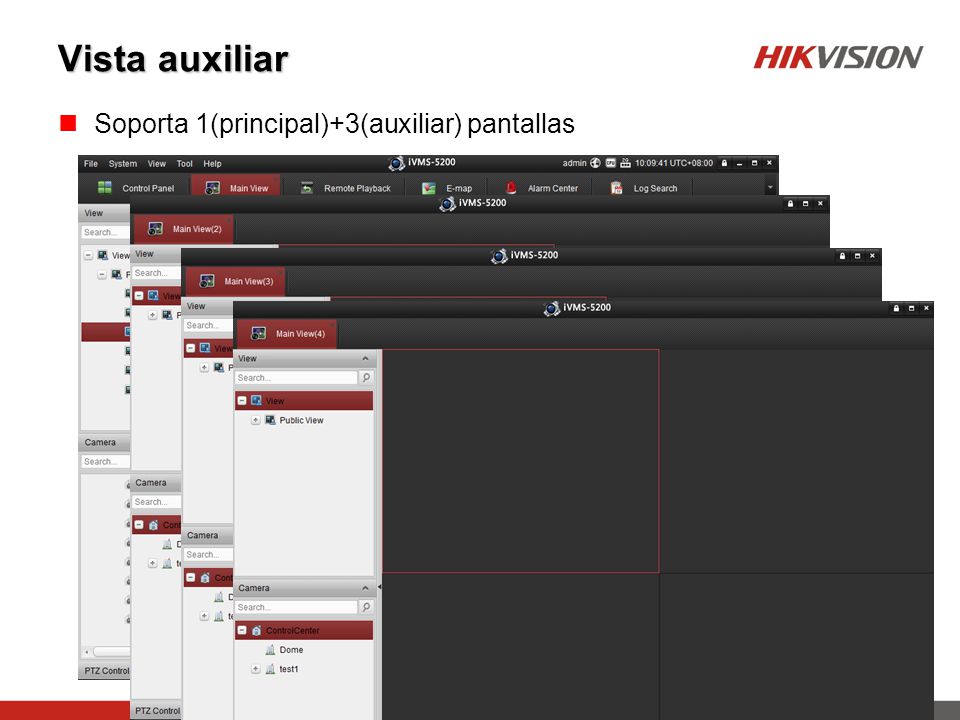

37 Vista auxiliar Soporta 1(principal)+3(auxiliar) pantallas

38 4 Contents 1 2 3 Típico flujo de trabajo del iVMS-5200 5 Introducción
Entorno de ejecución 3 Introducción al uso y al mantenimiento 4 Típico flujo de trabajo del iVMS-5200 5

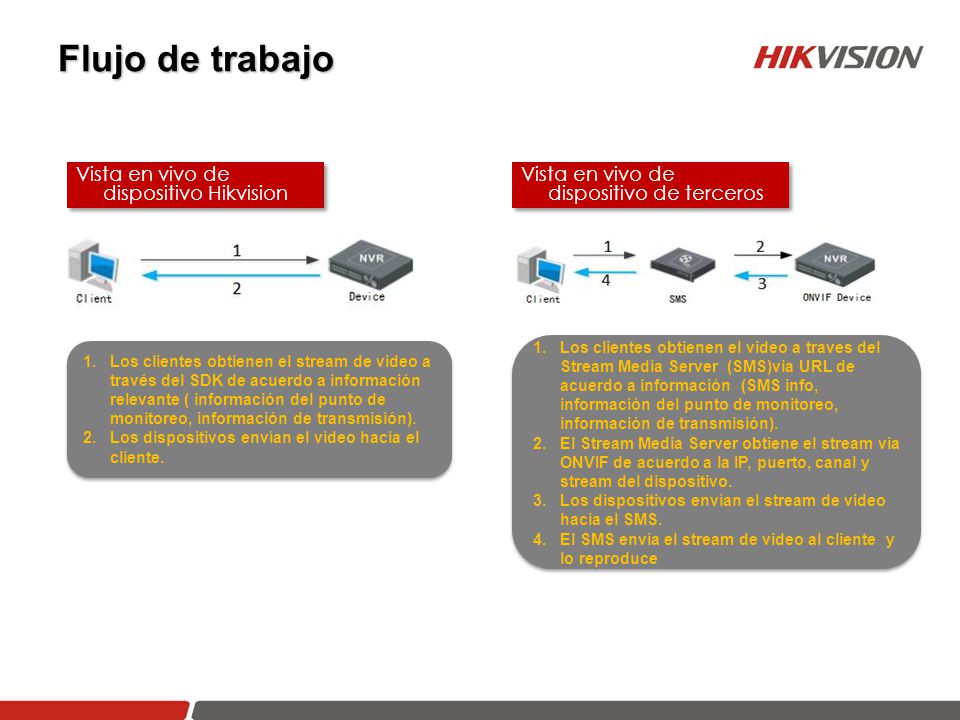

39 Flujo de trabajo Vista en vivo de dispositivo Hikvision
Vista en vivo de dispositivo de terceros Los clientes obtienen el stream de video a través del SDK de acuerdo a información relevante ( información del punto de monitoreo, información de transmisión). Los dispositivos envían el video hacia el cliente. Los clientes obtienen el video a traves del Stream Media Server (SMS)via URL de acuerdo a información (SMS info, información del punto de monitoreo, información de transmisión). El Stream Media Server obtiene el stream via ONVIF de acuerdo a la IP, puerto, canal y stream del dispositivo. Los dispositivos envían el stream de video hacia el SMS. El SMS envía el stream de video al cliente y lo reproduce

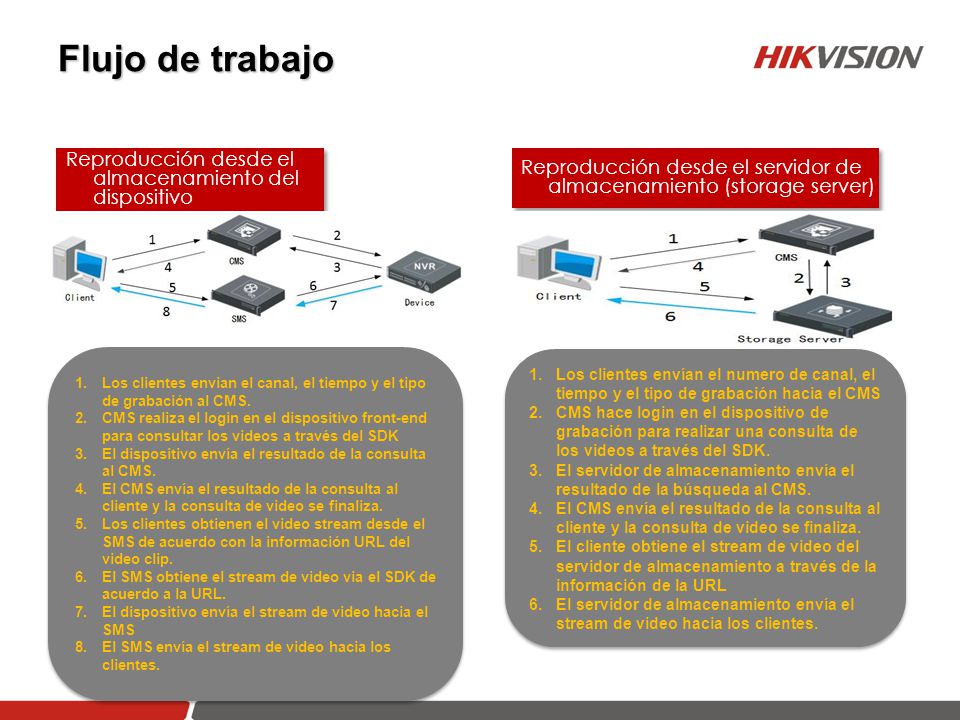

40 Flujo de trabajo Reproducción desde el almacenamiento del dispositivo
Reproducción desde el servidor de almacenamiento (storage server) Los clientes envian el canal, el tiempo y el tipo de grabación al CMS. CMS realiza el login en el dispositivo front-end para consultar los videos a través del SDK El dispositivo envía el resultado de la consulta al CMS. El CMS envía el resultado de la consulta al cliente y la consulta de video se finaliza. Los clientes obtienen el video stream desde el SMS de acuerdo con la información URL del video clip. El SMS obtiene el stream de video via el SDK de acuerdo a la URL. El dispositivo envía el stream de video hacia el SMS El SMS envía el stream de video hacia los clientes. Los clientes envían el numero de canal, el tiempo y el tipo de grabación hacia el CMS CMS hace login en el dispositivo de grabación para realizar una consulta de los videos a través del SDK. El servidor de almacenamiento envía el resultado de la búsqueda al CMS. El CMS envía el resultado de la consulta al cliente y la consulta de video se finaliza. El cliente obtiene el stream de video del servidor de almacenamiento a través de la información de la URL El servidor de almacenamiento envía el stream de video hacia los clientes.

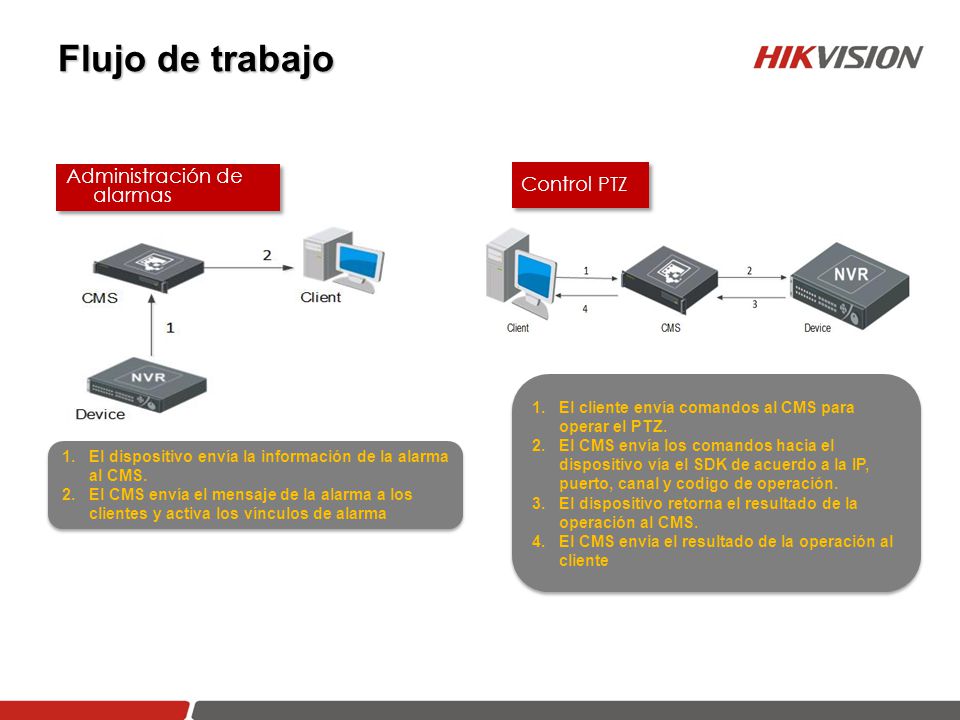

41 Flujo de trabajo Administración de alarmas Control PTZ
El cliente envía comandos al CMS para operar el PTZ. El CMS envía los comandos hacia el dispositivo vía el SDK de acuerdo a la IP, puerto, canal y codigo de operación. El dispositivo retorna el resultado de la operación al CMS. El CMS envia el resultado de la operación al cliente El dispositivo envía la información de la alarma al CMS. El CMS envía el mensaje de la alarma a los clientes y activa los vínculos de alarma

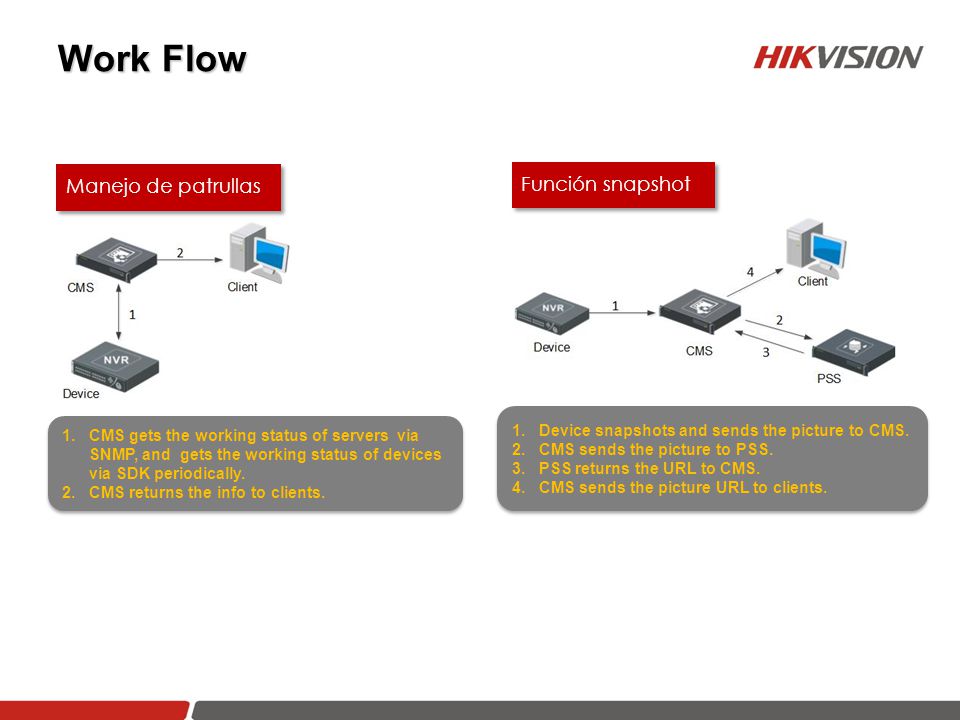

42 Work Flow Manejo de patrullas Función snapshot
Device snapshots and sends the picture to CMS. CMS sends the picture to PSS. PSS returns the URL to CMS. CMS sends the picture URL to clients. CMS gets the working status of servers via SNMP, and gets the working status of devices via SDK periodically. CMS returns the info to clients.

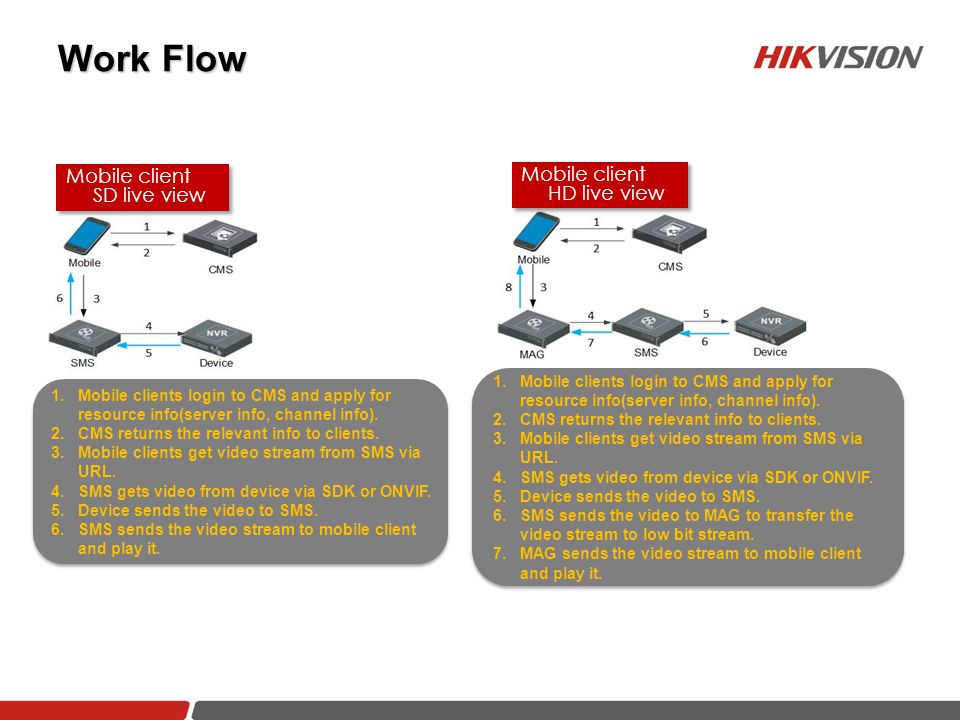

43 Work Flow Mobile client SD live view Mobile client HD live view
Mobile clients login to CMS and apply for resource info(server info, channel info). CMS returns the relevant info to clients. Mobile clients get video stream from SMS via URL. SMS gets video from device via SDK or ONVIF. Device sends the video to SMS. SMS sends the video to MAG to transfer the video stream to low bit stream. MAG sends the video stream to mobile client and play it. Mobile clients login to CMS and apply for resource info(server info, channel info). CMS returns the relevant info to clients. Mobile clients get video stream from SMS via URL. SMS gets video from device via SDK or ONVIF. Device sends the video to SMS. SMS sends the video stream to mobile client and play it.

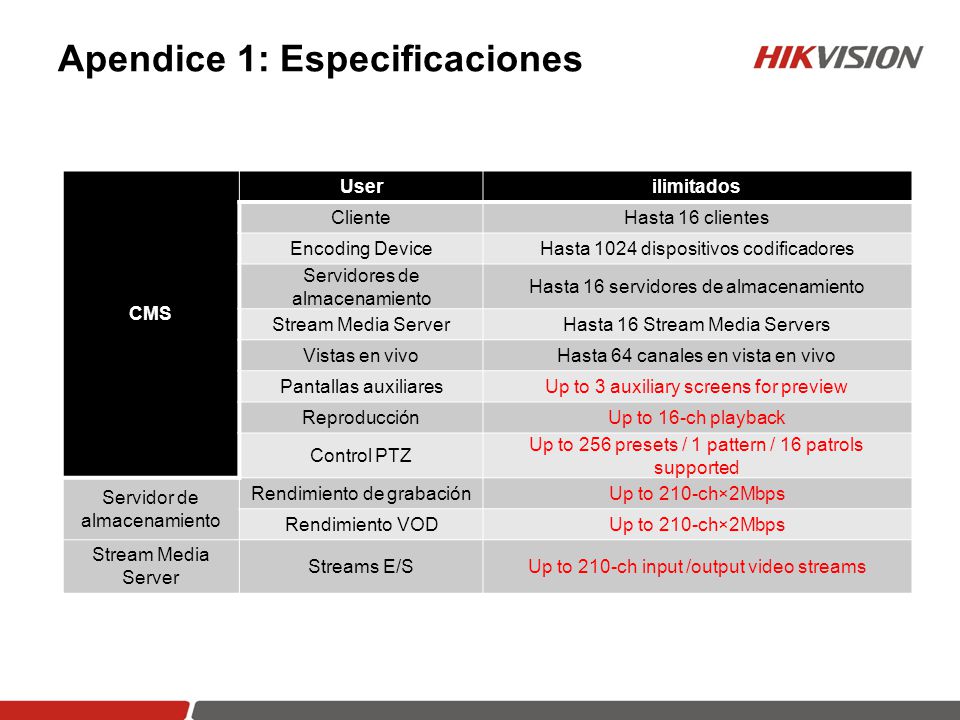

44 Apendice 1: Especificaciones
CMS User ilimitados Cliente Hasta 16 clientes Encoding Device Hasta 1024 dispositivos codificadores Servidores de almacenamiento Hasta 16 servidores de almacenamiento Stream Media Server Hasta 16 Stream Media Servers Vistas en vivo Hasta 64 canales en vista en vivo Pantallas auxiliares Up to 3 auxiliary screens for preview Reproducción Up to 16-ch playback Control PTZ Up to 256 presets / 1 pattern / 16 patrols supported Servidor de almacenamiento Rendimiento de grabación Up to 210-ch×2Mbps Rendimiento VOD Streams E/S Up to 210-ch input /output video streams

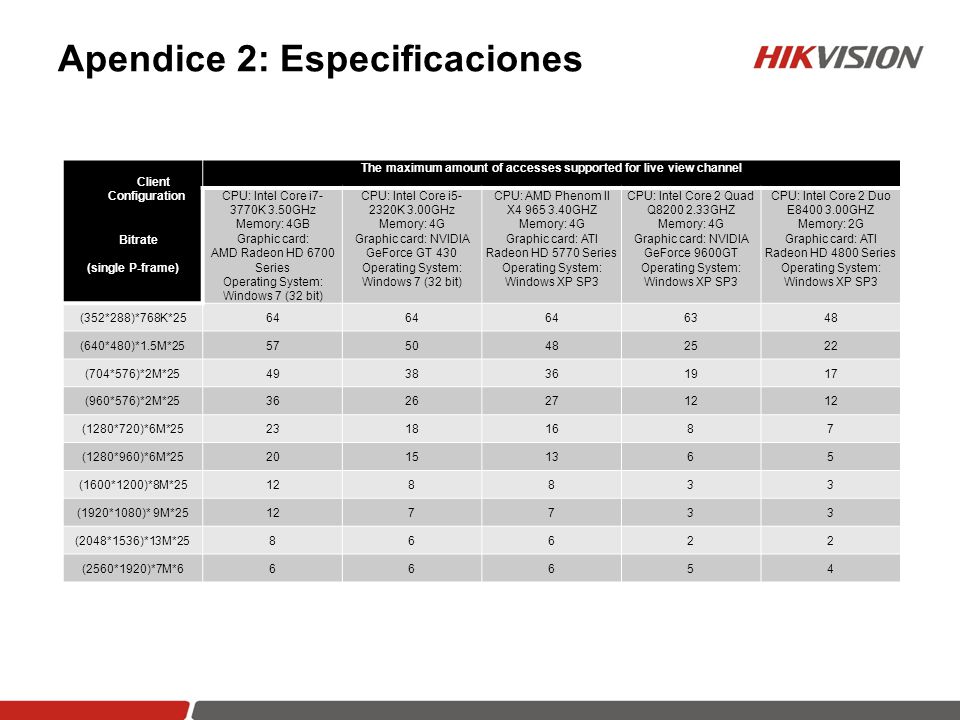

45 Apendice 2: Especificaciones
Client Configuration Bitrate (single P-frame) The maximum amount of accesses supported for live view channel CPU: Intel Core i7-3770K 3.50GHz Memory: 4GB Graphic card: AMD Radeon HD 6700 Series Operating System: Windows 7 (32 bit) CPU: Intel Core i5-2320K 3.00GHz Memory: 4G Graphic card: NVIDIA GeForce GT 430 CPU: AMD Phenom II X GHZ Graphic card: ATI Radeon HD 5770 Series Operating System: Windows XP SP3 CPU: Intel Core 2 Quad Q GHZ Graphic card: NVIDIA GeForce 9600GT CPU: Intel Core 2 Duo E GHZ Memory: 2G Graphic card: ATI Radeon HD 4800 Series (352*288)*768K*25 64 63 48 (640*480)*1.5M*25 57 50 25 22 (704*576)*2M*25 49 38 36 19 17 (960*576)*2M*25 26 27 12 (1280*720)*6M*25 23 18 16 8 7 (1280*960)*6M*25 20 15 13 6 5 (1600*1200)*8M*25 3 (1920*1080)* 9M*25 (2048*1536)*13M*25 2 (2560*1920)*7M*6 4

46 Q&A Q&A
