1 CENTRO TECNOLÓGICO DE VOLADURA EXSA
CTVE LES DA LA BIENVENIDA

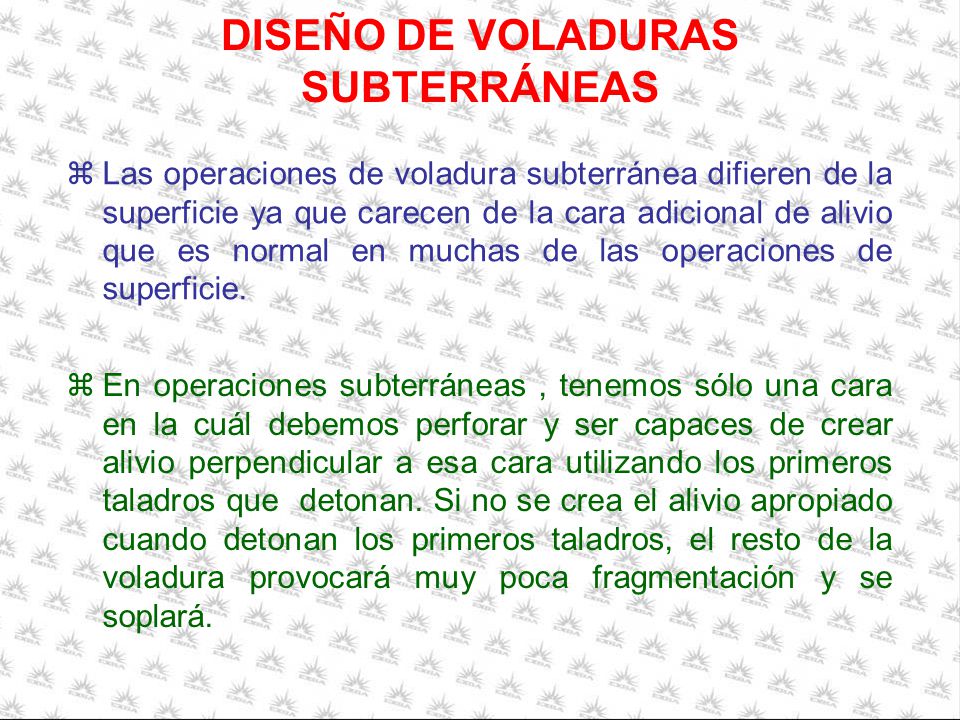

2 DISEÑO DE VOLADURAS SUBTERRÁNEAS
Las operaciones de voladura subterránea difieren de la superficie ya que carecen de la cara adicional de alivio que es normal en muchas de las operaciones de superficie. En operaciones subterráneas , tenemos sólo una cara en la cuál debemos perforar y ser capaces de crear alivio perpendicular a esa cara utilizando los primeros taladros que detonan. Si no se crea el alivio apropiado cuando detonan los primeros taladros, el resto de la voladura provocará muy poca fragmentación y se soplará.

3 DISEÑO DE VOLADURAS SUBTERRÁNEAS
Una diferencia adicional en las operaciones subterráneas es el hecho de que los parámetros de voladura deben adecuarse a un contorno específico. Esto puede resultar totalmente diferente a las voladuras masivas o a las operaciones mineras en la superficie donde el tamaño exacto de cada voladura no es, normalmente, crítico.

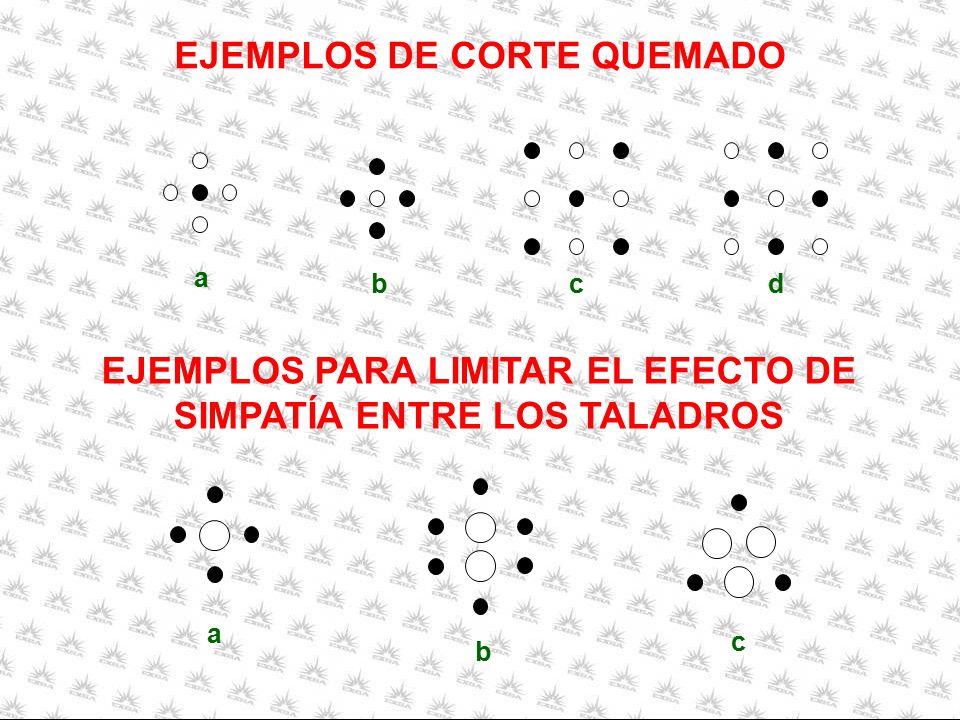

4 EJEMPLOS PARA LIMITAR EL EFECTO DE SIMPATÍA ENTRE LOS TALADROS
EJEMPLOS DE CORTE QUEMADO a b d c EJEMPLOS PARA LIMITAR EL EFECTO DE SIMPATÍA ENTRE LOS TALADROS a b c

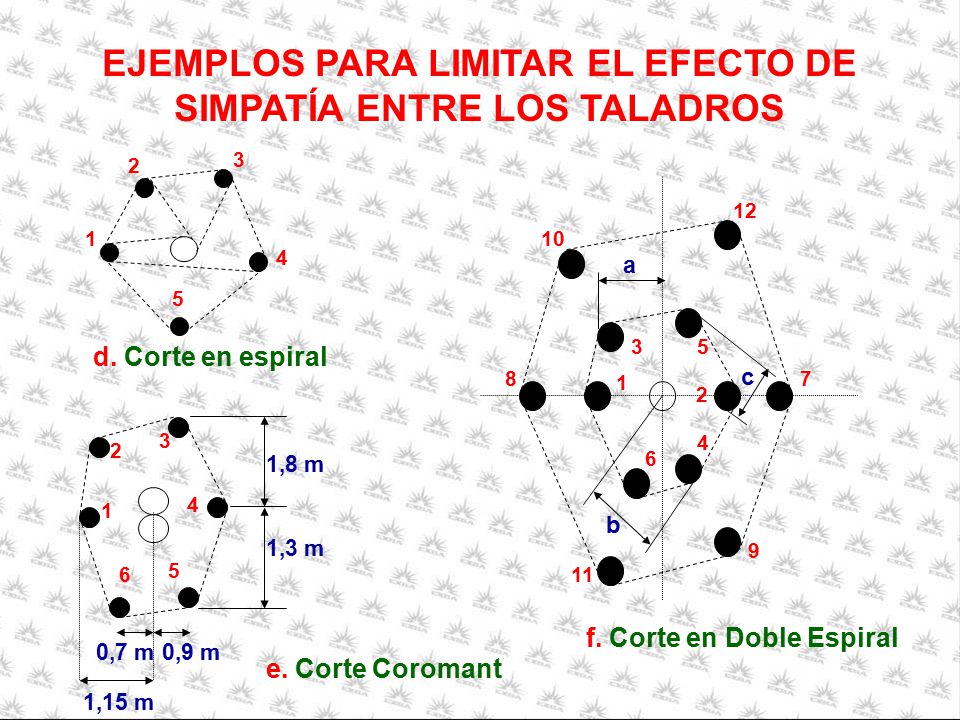

5 EJEMPLOS PARA LIMITAR EL EFECTO DE SIMPATÍA ENTRE LOS TALADROS
1 2 3 4 5 d. Corte en espiral 8 10 12 7 9 11 1 3 5 2 4 6 b a c f. Corte en Doble Espiral e. Corte Coromant 1 2 3 4 5 6 1,8 m 1,3 m 0,7 m 0,9 m 1,15 m

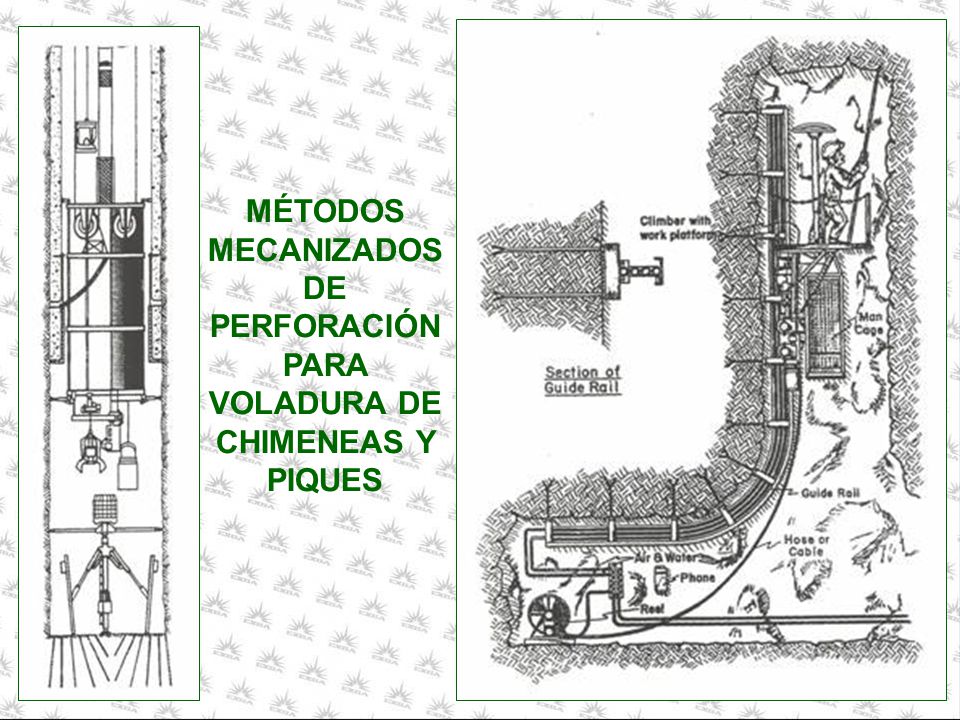

6 MÉTODOS MECANIZADOS DE PERFORACIÓN PARA VOLADURA DE CHIMENEAS Y PIQUES

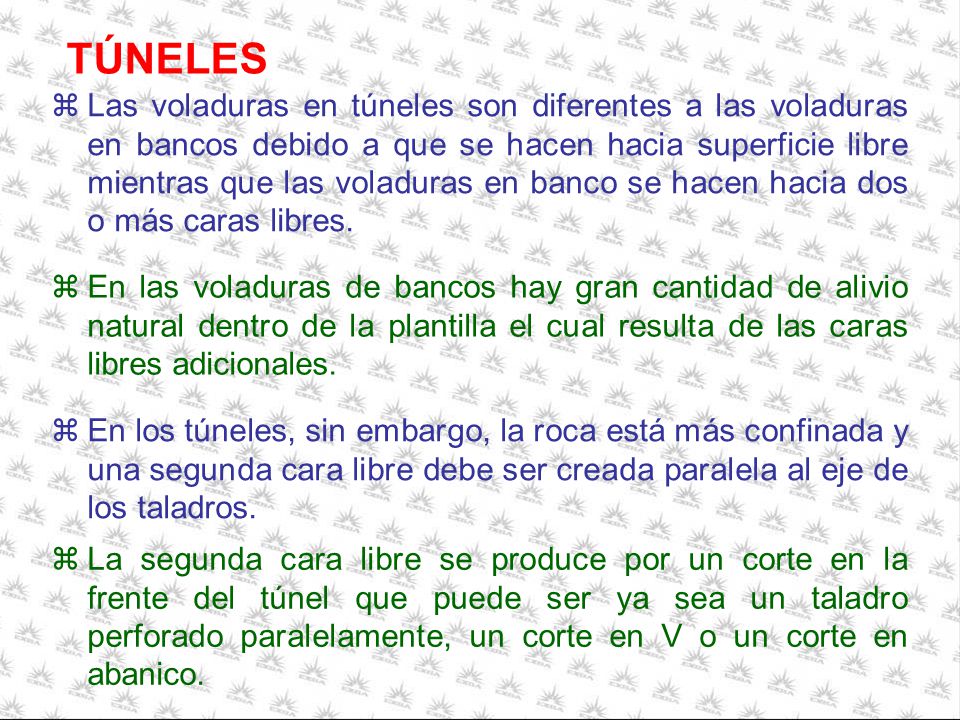

7 TÚNELES Las voladuras en túneles son diferentes a las voladuras en bancos debido a que se hacen hacia superficie libre mientras que las voladuras en banco se hacen hacia dos o más caras libres. En las voladuras de bancos hay gran cantidad de alivio natural dentro de la plantilla el cual resulta de las caras libres adicionales. En los túneles, sin embargo, la roca está más confinada y una segunda cara libre debe ser creada paralela al eje de los taladros. La segunda cara libre se produce por un corte en la frente del túnel que puede ser ya sea un taladro perforado paralelamente, un corte en V o un corte en abanico.

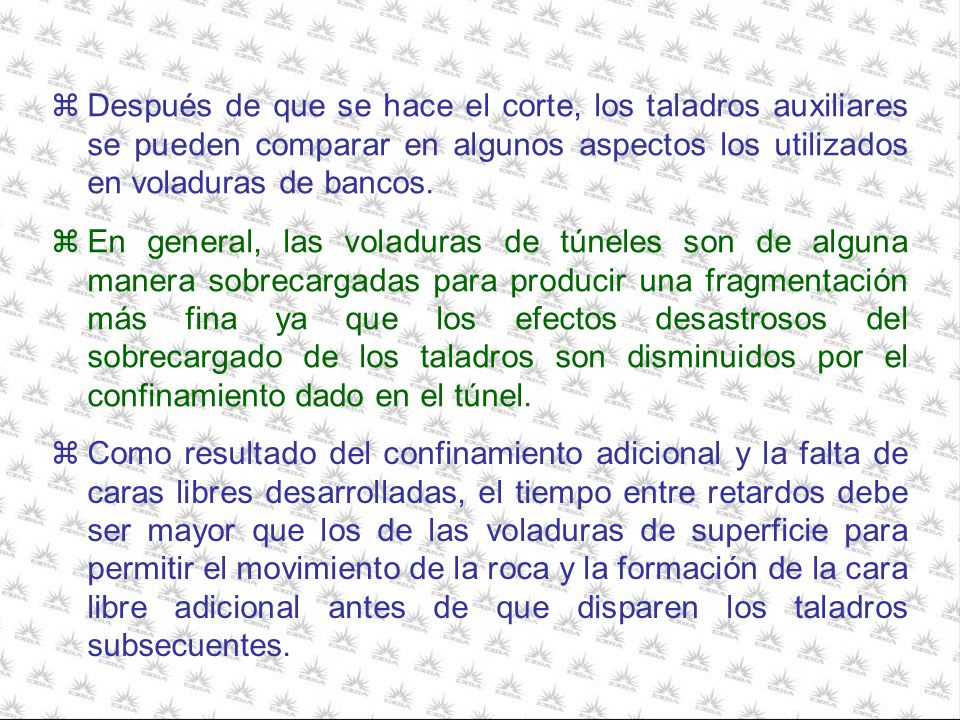

8 Después de que se hace el corte, los taladros auxiliares se pueden comparar en algunos aspectos los utilizados en voladuras de bancos. En general, las voladuras de túneles son de alguna manera sobrecargadas para producir una fragmentación más fina ya que los efectos desastrosos del sobrecargado de los taladros son disminuidos por el confinamiento dado en el túnel. Como resultado del confinamiento adicional y la falta de caras libres desarrolladas, el tiempo entre retardos debe ser mayor que los de las voladuras de superficie para permitir el movimiento de la roca y la formación de la cara libre adicional antes de que disparen los taladros subsecuentes.

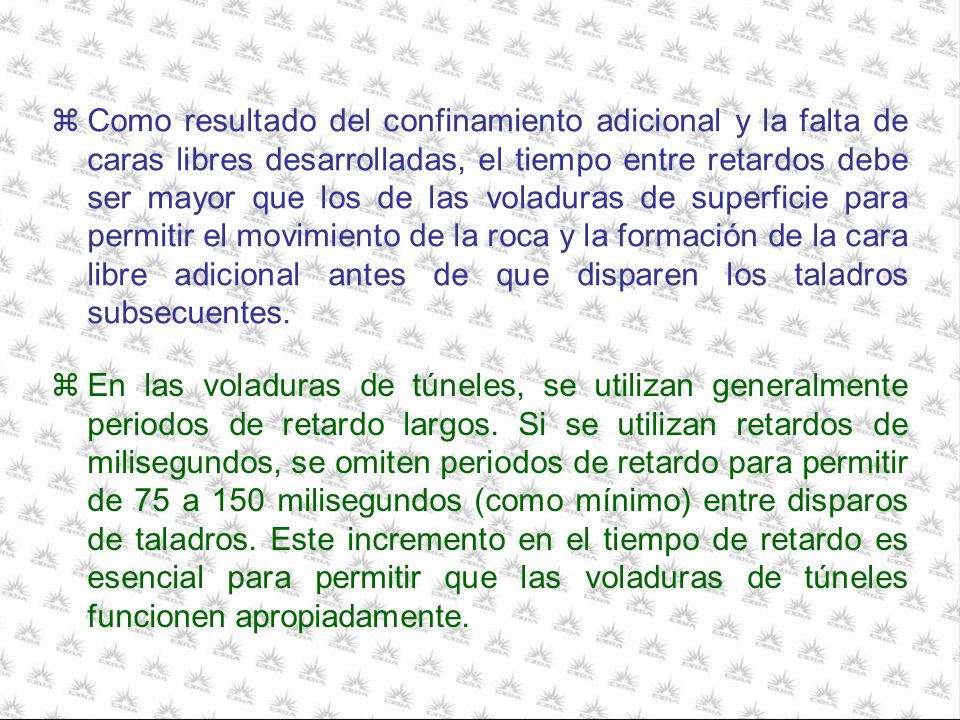

9 Como resultado del confinamiento adicional y la falta de caras libres desarrolladas, el tiempo entre retardos debe ser mayor que los de las voladuras de superficie para permitir el movimiento de la roca y la formación de la cara libre adicional antes de que disparen los taladros subsecuentes. En las voladuras de túneles, se utilizan generalmente periodos de retardo largos. Si se utilizan retardos de milisegundos, se omiten periodos de retardo para permitir de 75 a 150 milisegundos (como mínimo) entre disparos de taladros. Este incremento en el tiempo de retardo es esencial para permitir que las voladuras de túneles funcionen apropiadamente.

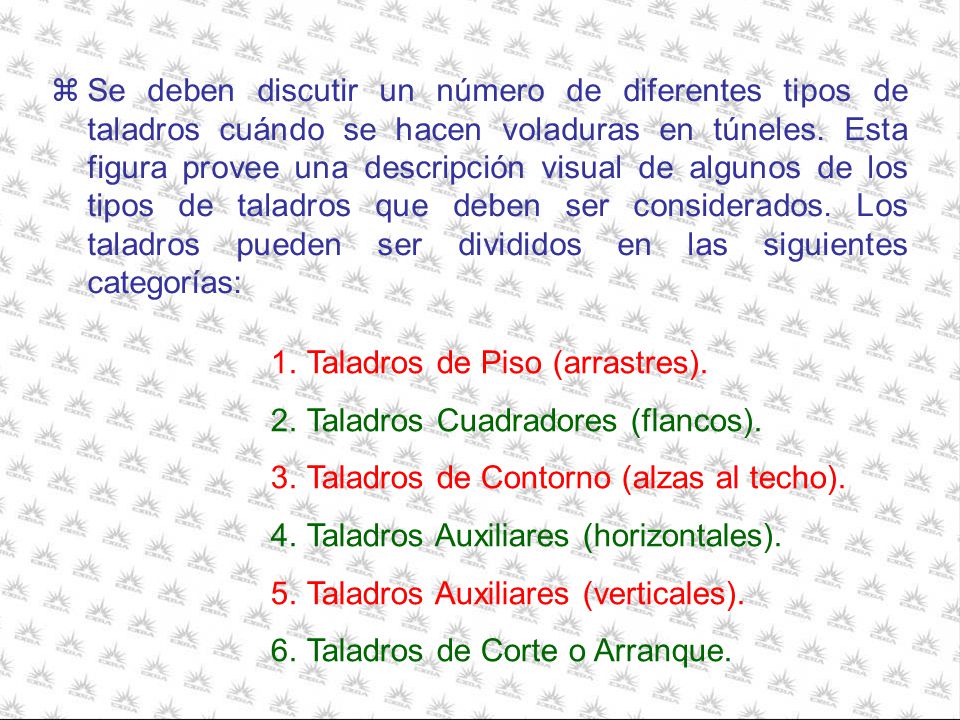

10 Se deben discutir un número de diferentes tipos de taladros cuándo se hacen voladuras en túneles. Esta figura provee una descripción visual de algunos de los tipos de taladros que deben ser considerados. Los taladros pueden ser divididos en las siguientes categorías: Taladros de Piso (arrastres). Taladros Cuadradores (flancos). Taladros de Contorno (alzas al techo). Taladros Auxiliares (horizontales). Taladros Auxiliares (verticales). Taladros de Corte o Arranque.

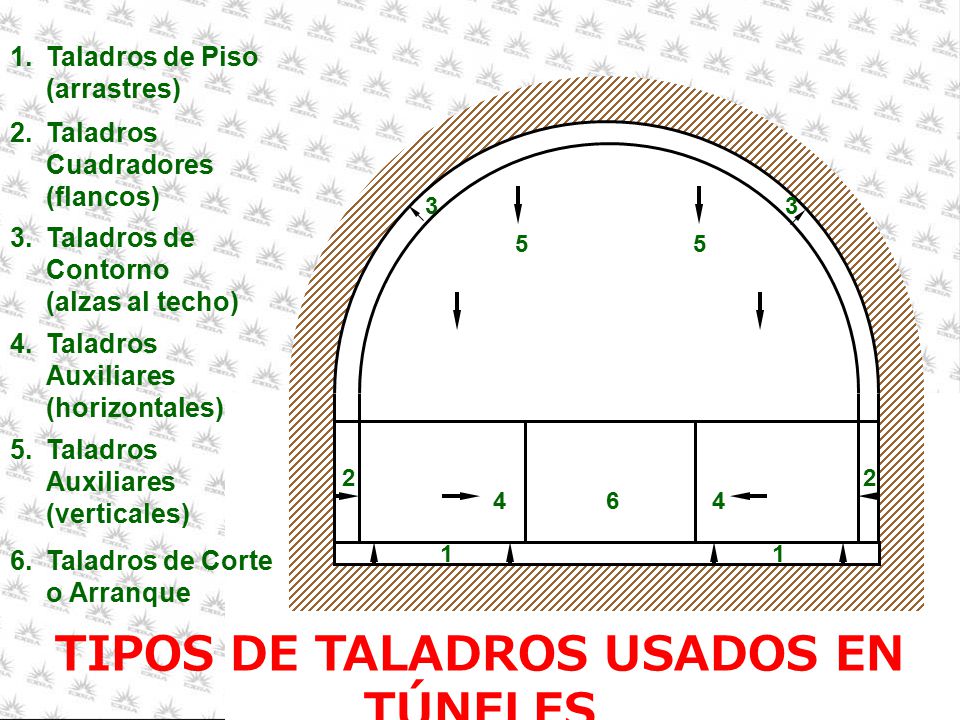

11 TIPOS DE TALADROS USADOS EN TÚNELES
Taladros de Piso (arrastres) Taladros Cuadradores (flancos) 3 5 Taladros de Contorno (alzas al techo) Taladros Auxiliares (horizontales) Taladros Auxiliares (verticales) 2 2 4 6 4 Taladros de Corte o Arranque 1 TIPOS DE TALADROS USADOS EN TÚNELES

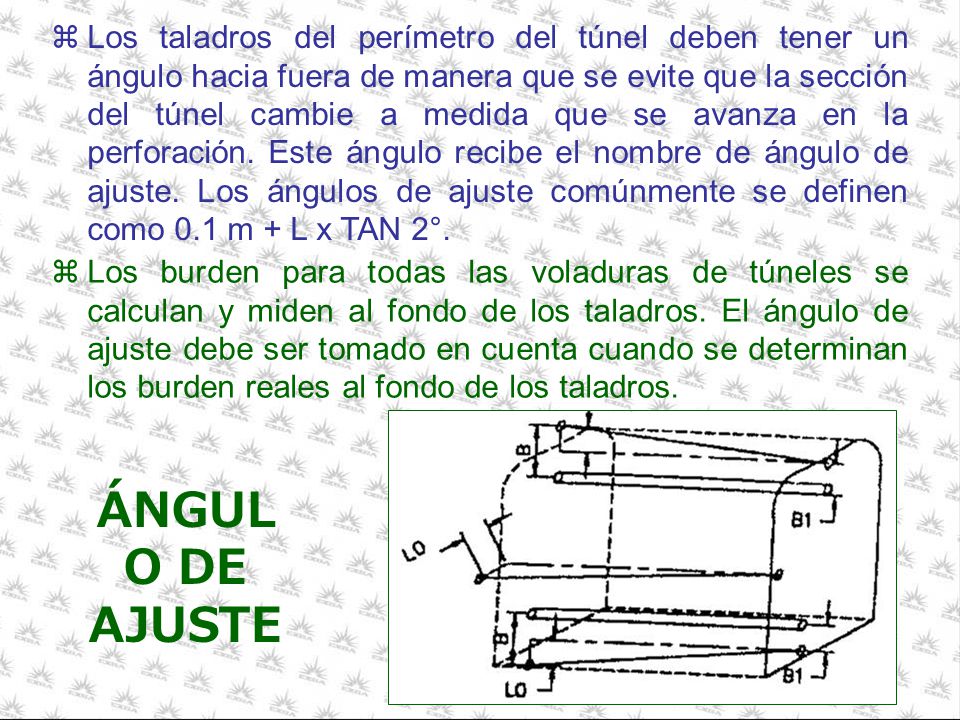

12 Los taladros del perímetro del túnel deben tener un ángulo hacia fuera de manera que se evite que la sección del túnel cambie a medida que se avanza en la perforación. Este ángulo recibe el nombre de ángulo de ajuste. Los ángulos de ajuste comúnmente se definen como 0.1 m + L x TAN 2°. Los burden para todas las voladuras de túneles se calculan y miden al fondo de los taladros. El ángulo de ajuste debe ser tomado en cuenta cuando se determinan los burden reales al fondo de los taladros. ÁNGULO DE AJUSTE

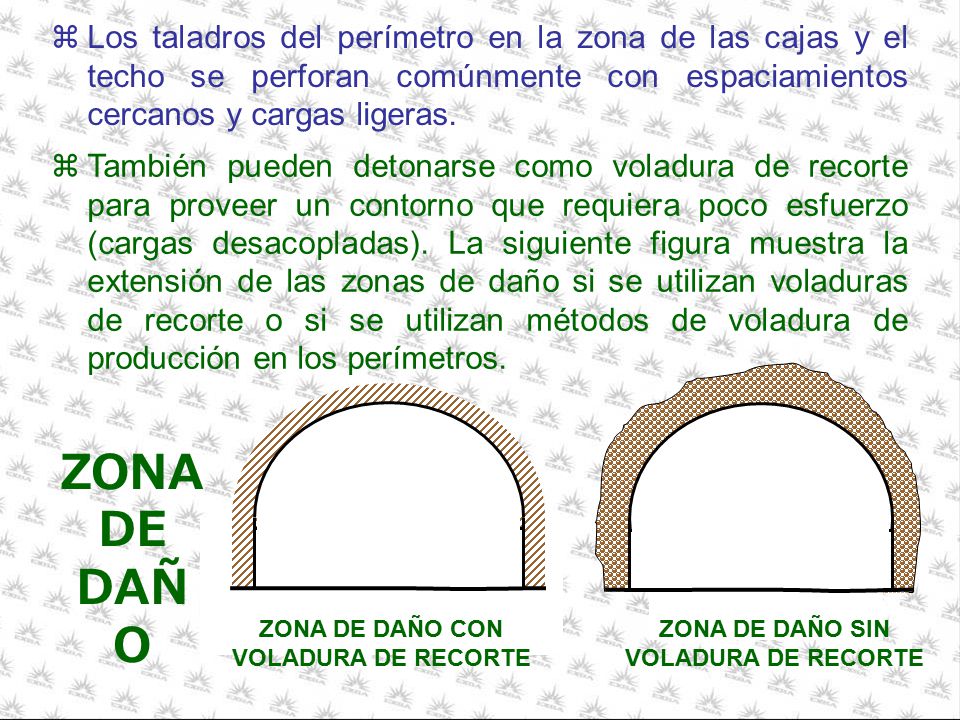

13 Los taladros del perímetro en la zona de las cajas y el techo se perforan comúnmente con espaciamientos cercanos y cargas ligeras. También pueden detonarse como voladura de recorte para proveer un contorno que requiera poco esfuerzo (cargas desacopladas). La siguiente figura muestra la extensión de las zonas de daño si se utilizan voladuras de recorte o si se utilizan métodos de voladura de producción en los perímetros. ZONA DE DAÑO ZONA DE DAÑO CON VOLADURA DE RECORTE ZONA DE DAÑO SIN VOLADURA DE RECORTE

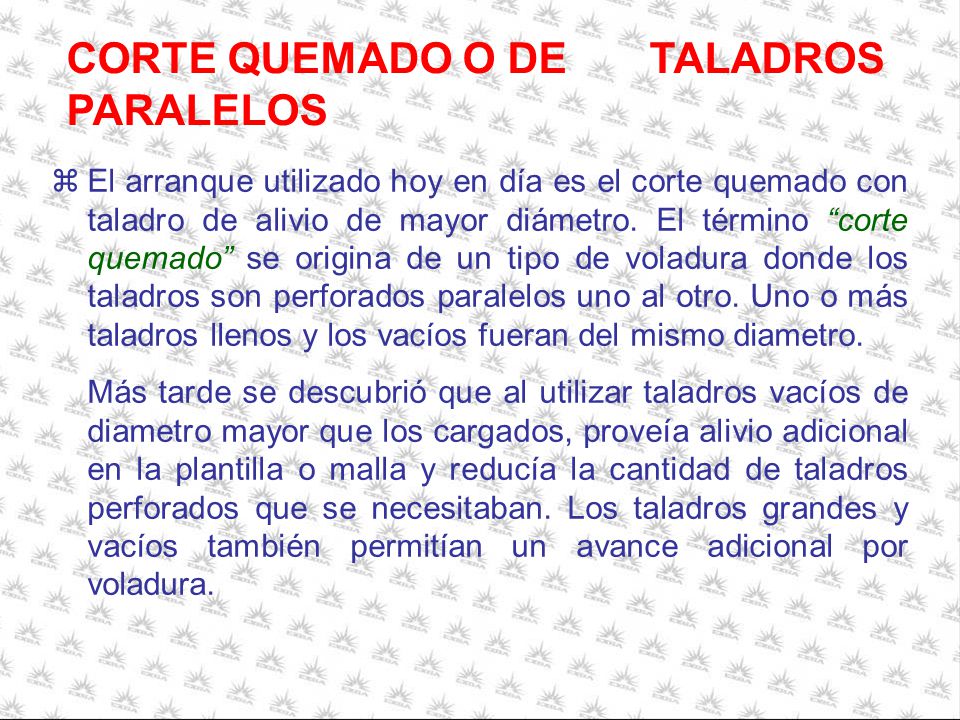

14 CORTE QUEMADO O DE TALADROS PARALELOS
El arranque utilizado hoy en día es el corte quemado con taladro de alivio de mayor diámetro. El término “corte quemado” se origina de un tipo de voladura donde los taladros son perforados paralelos uno al otro. Uno o más taladros llenos y los vacíos fueran del mismo diametro. Más tarde se descubrió que al utilizar taladros vacíos de diametro mayor que los cargados, proveía alivio adicional en la plantilla o malla y reducía la cantidad de taladros perforados que se necesitaban. Los taladros grandes y vacíos también permitían un avance adicional por voladura.

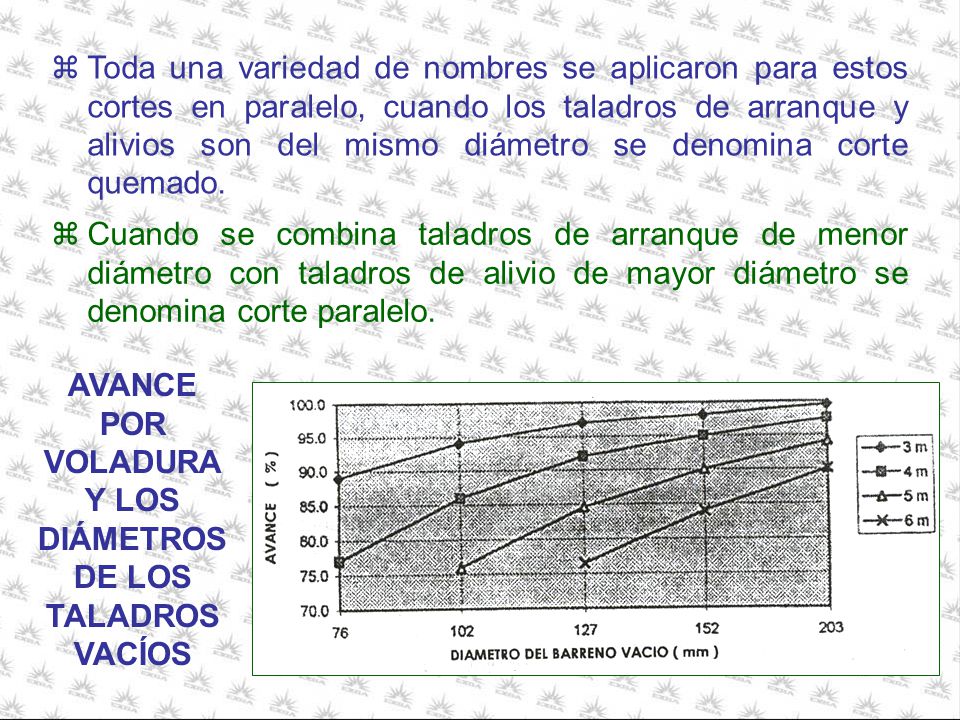

15 AVANCE POR VOLADURA Y LOS DIÁMETROS DE LOS TALADROS VACÍOS
Toda una variedad de nombres se aplicaron para estos cortes en paralelo, cuando los taladros de arranque y alivios son del mismo diámetro se denomina corte quemado. Cuando se combina taladros de arranque de menor diámetro con taladros de alivio de mayor diámetro se denomina corte paralelo. AVANCE POR VOLADURA Y LOS DIÁMETROS DE LOS TALADROS VACÍOS

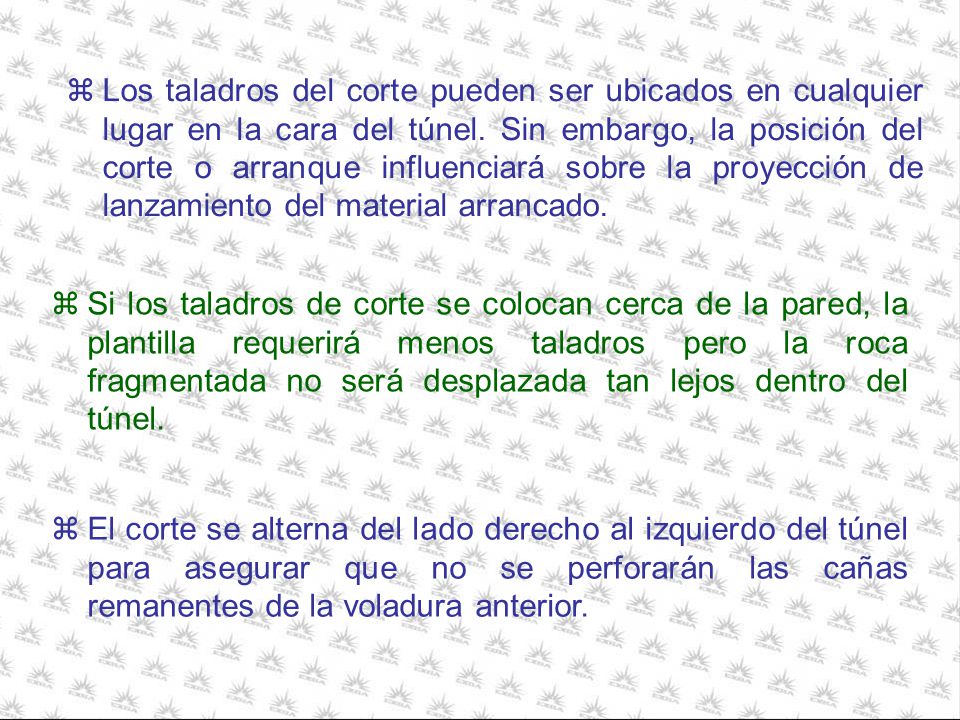

16 Los taladros del corte pueden ser ubicados en cualquier lugar en la cara del túnel. Sin embargo, la posición del corte o arranque influenciará sobre la proyección de lanzamiento del material arrancado. Si los taladros de corte se colocan cerca de la pared, la plantilla requerirá menos taladros pero la roca fragmentada no será desplazada tan lejos dentro del túnel. El corte se alterna del lado derecho al izquierdo del túnel para asegurar que no se perforarán las cañas remanentes de la voladura anterior.

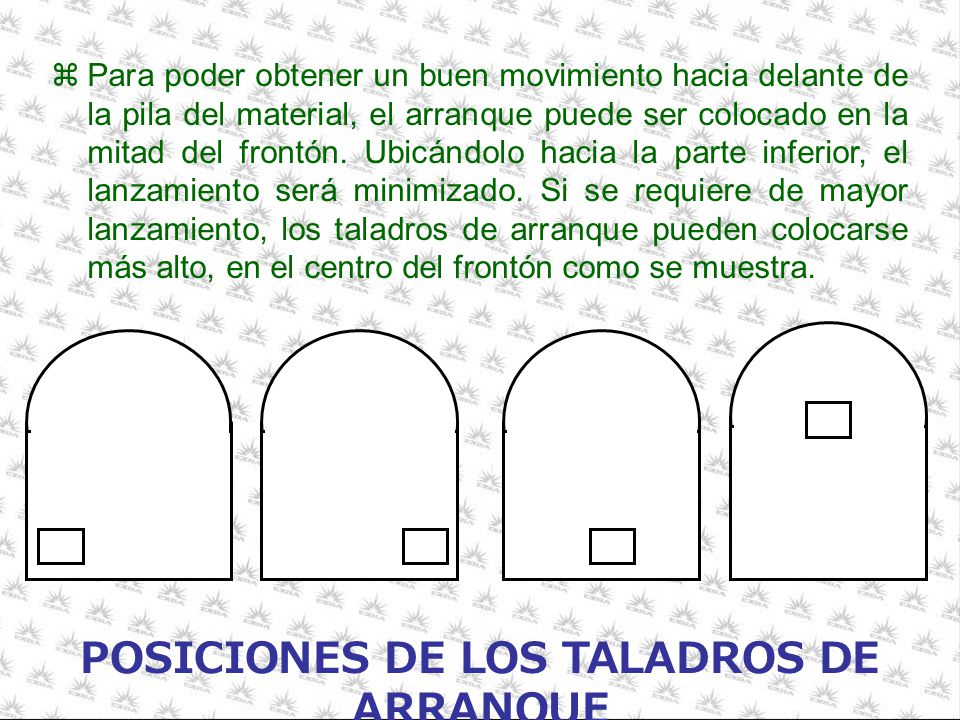

17 POSICIONES DE LOS TALADROS DE ARRANQUE
Para poder obtener un buen movimiento hacia delante de la pila del material, el arranque puede ser colocado en la mitad del frontón. Ubicándolo hacia la parte inferior, el lanzamiento será minimizado. Si se requiere de mayor lanzamiento, los taladros de arranque pueden colocarse más alto, en el centro del frontón como se muestra. POSICIONES DE LOS TALADROS DE ARRANQUE

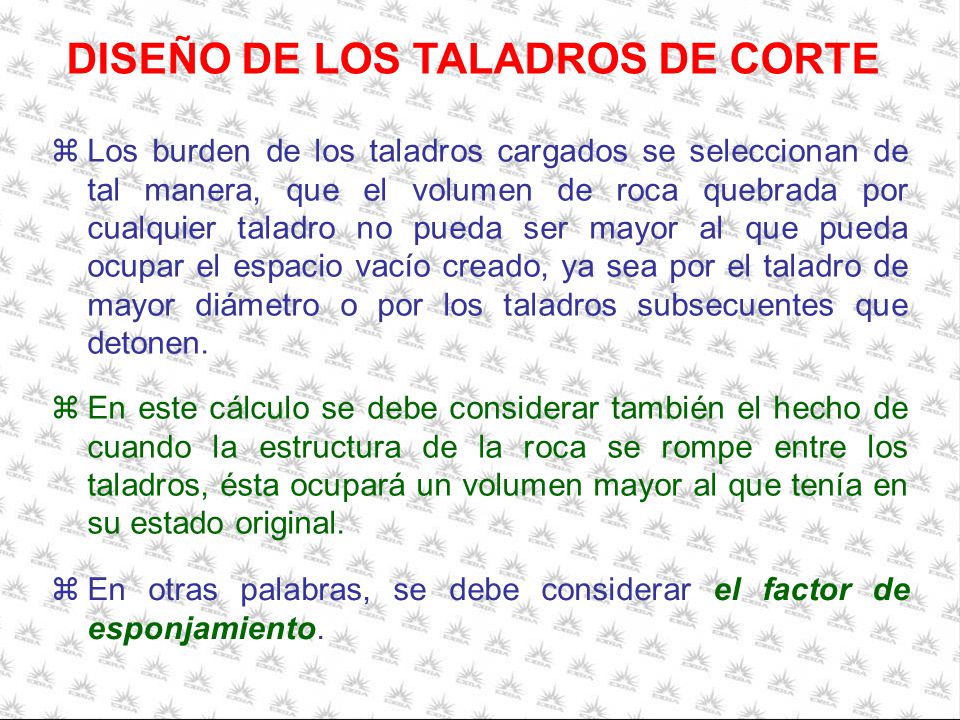

18 DISEÑO DE LOS TALADROS DE CORTE
Los burden de los taladros cargados se seleccionan de tal manera, que el volumen de roca quebrada por cualquier taladro no pueda ser mayor al que pueda ocupar el espacio vacío creado, ya sea por el taladro de mayor diámetro o por los taladros subsecuentes que detonen. En este cálculo se debe considerar también el hecho de cuando la estructura de la roca se rompe entre los taladros, ésta ocupará un volumen mayor al que tenía en su estado original. En otras palabras, se debe considerar el factor de esponjamiento.

19 Si los taladros de arranque rompen un volumen mayor del que puede caber dentro del cráter creado previamente, el corte se “congela” lo que significa que se bloquea por la roca que no puede ser expulsada. Si esto ocurre, el alivio paralelo al eje de los taladros se pierde y los taladros no podrán romper adecuadamente. De hecho, éstos empezarán a soplarse fisurando la roca adyacente pero sin permitir que se produzca la fragmentación en la última etapa. Por tanto, en el corte mismo, las distancias deben ser diseñadas y perforadas con precisión. El tiempo de retardo debe ser suficientemente lento para permitir que la roca empiece a ser expulsada del frente antes de que se disparen los taladros subsecuentes.

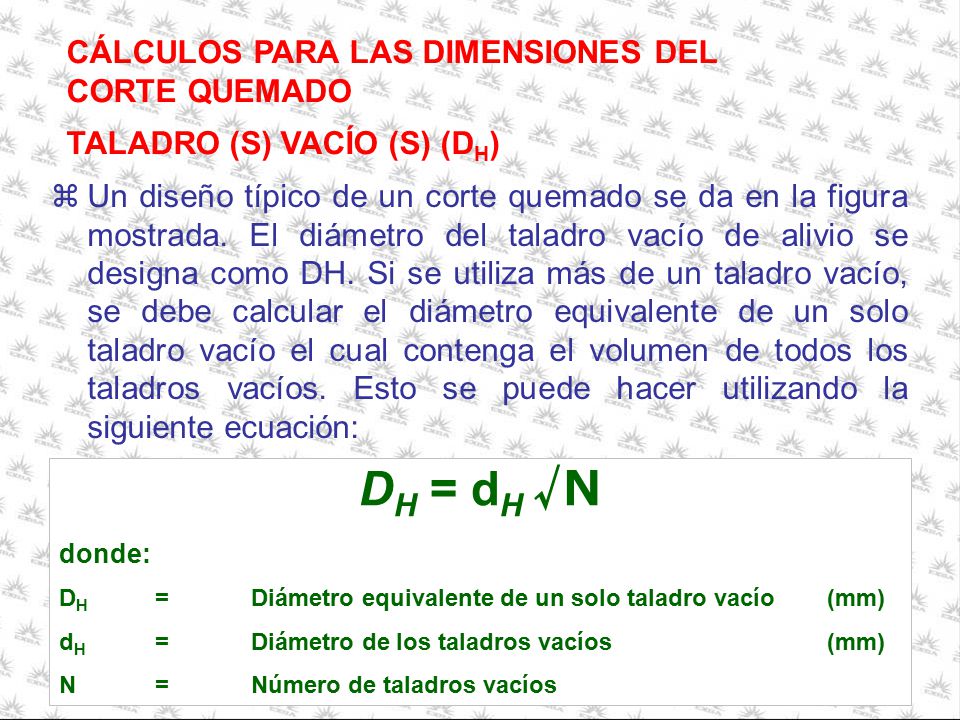

20 DH = dH √N CÁLCULOS PARA LAS DIMENSIONES DEL CORTE QUEMADO
TALADRO (S) VACÍO (S) (DH) Un diseño típico de un corte quemado se da en la figura mostrada. El diámetro del taladro vacío de alivio se designa como DH. Si se utiliza más de un taladro vacío, se debe calcular el diámetro equivalente de un solo taladro vacío el cual contenga el volumen de todos los taladros vacíos. Esto se puede hacer utilizando la siguiente ecuación: DH = dH √N donde: DH = Diámetro equivalente de un solo taladro vacío (mm) dH = Diámetro de los taladros vacíos (mm) N = Número de taladros vacíos

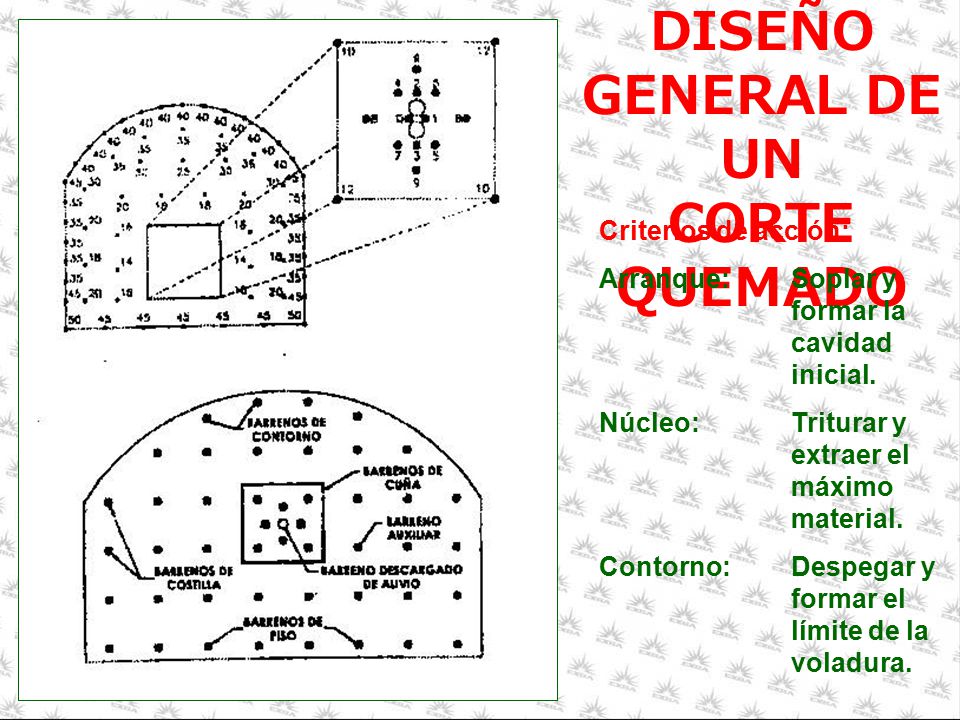

21 DISEÑO GENERAL DE UN CORTE QUEMADO
Criterios de acción: Arranque: Soplar y formar la cavidad inicial. Núcleo: Triturar y extraer el máximo material. Contorno: Despegar y formar el límite de la voladura.

22 ESPACIAMIENTOS DE LOS TALADROS EN UN CORTE QUEMADO

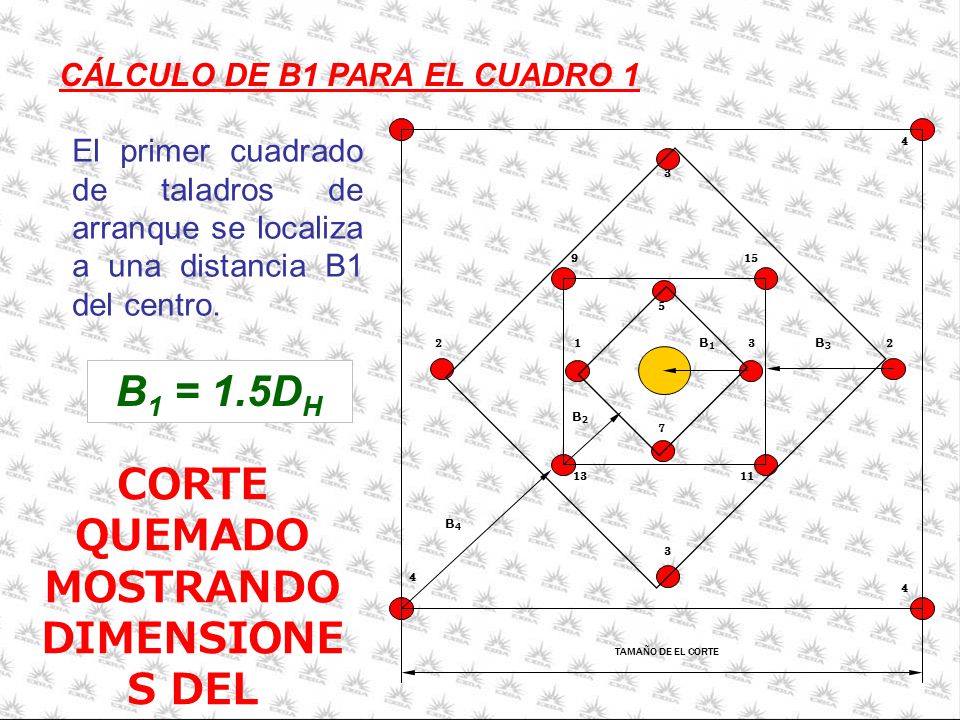

23 CORTE QUEMADO MOSTRANDO DIMENSIONES DEL BURDEN
CÁLCULO DE B1 PARA EL CUADRO 1 TAMAÑO DE EL CORTE B4 B2 B3 B1 2 3 1 13 11 15 9 7 5 4 El primer cuadrado de taladros de arranque se localiza a una distancia B1 del centro. B1 = 1.5DH CORTE QUEMADO MOSTRANDO DIMENSIONES DEL BURDEN

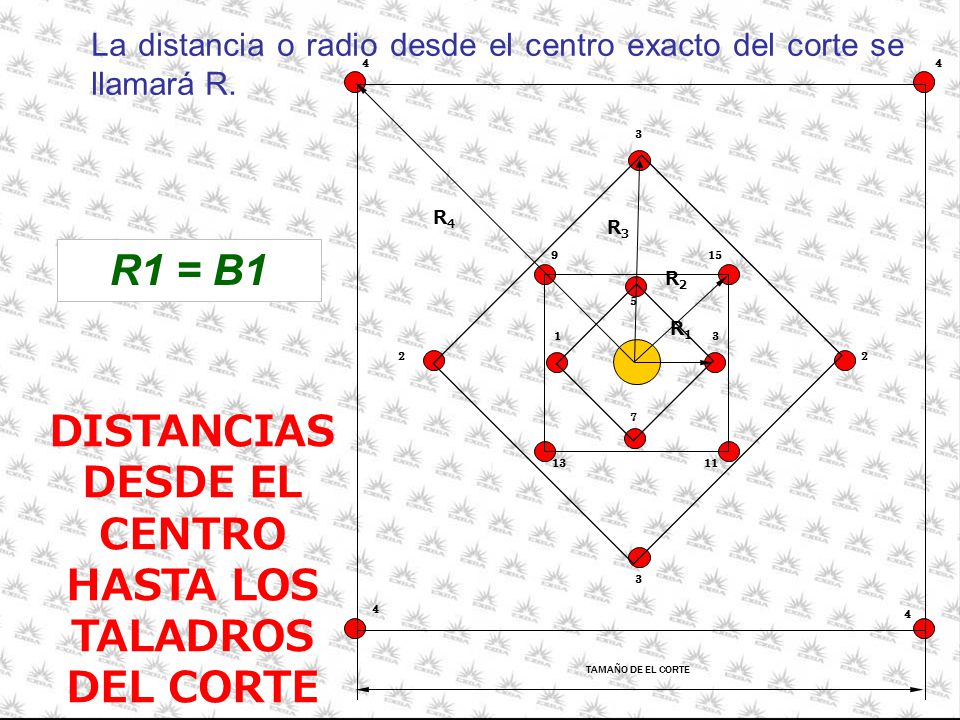

24 DISTANCIAS DESDE EL CENTRO HASTA LOS TALADROS DEL CORTE
La distancia o radio desde el centro exacto del corte se llamará R. TAMAÑO DE EL CORTE R4 R2 R3 R1 2 3 1 13 11 15 9 7 5 4 R1 = B1 DISTANCIAS DESDE EL CENTRO HASTA LOS TALADROS DEL CORTE

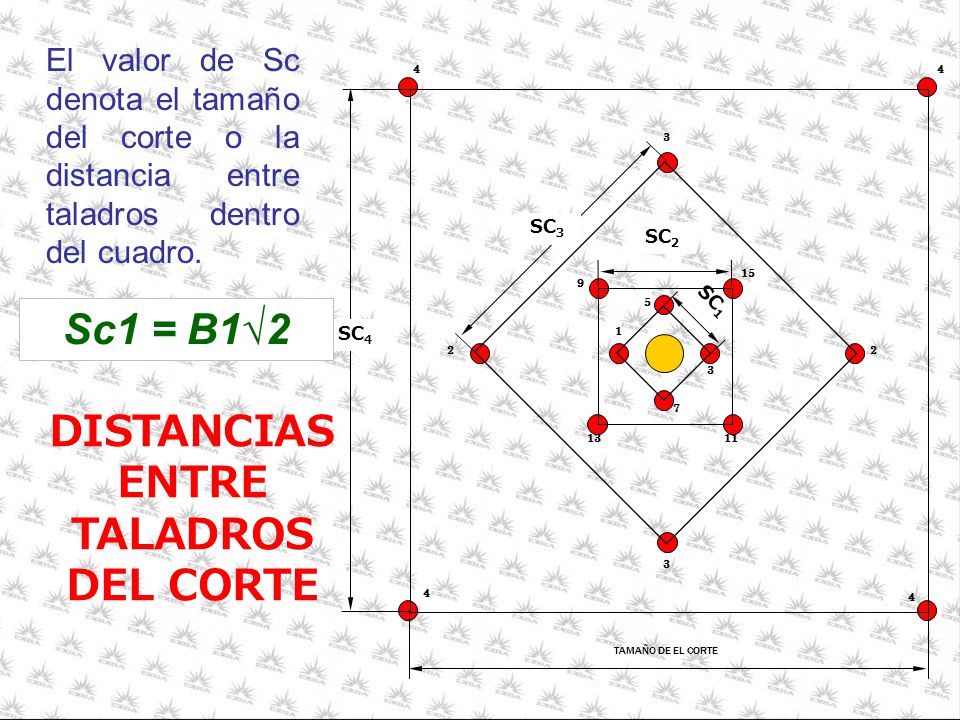

25 DISTANCIAS ENTRE TALADROS DEL CORTE
El valor de Sc denota el tamaño del corte o la distancia entre taladros dentro del cuadro. SC1 TAMAÑO DE EL CORTE 2 3 1 13 11 15 9 7 5 4 SC4 SC3 SC2 Sc1 = B1√2 DISTANCIAS ENTRE TALADROS DEL CORTE

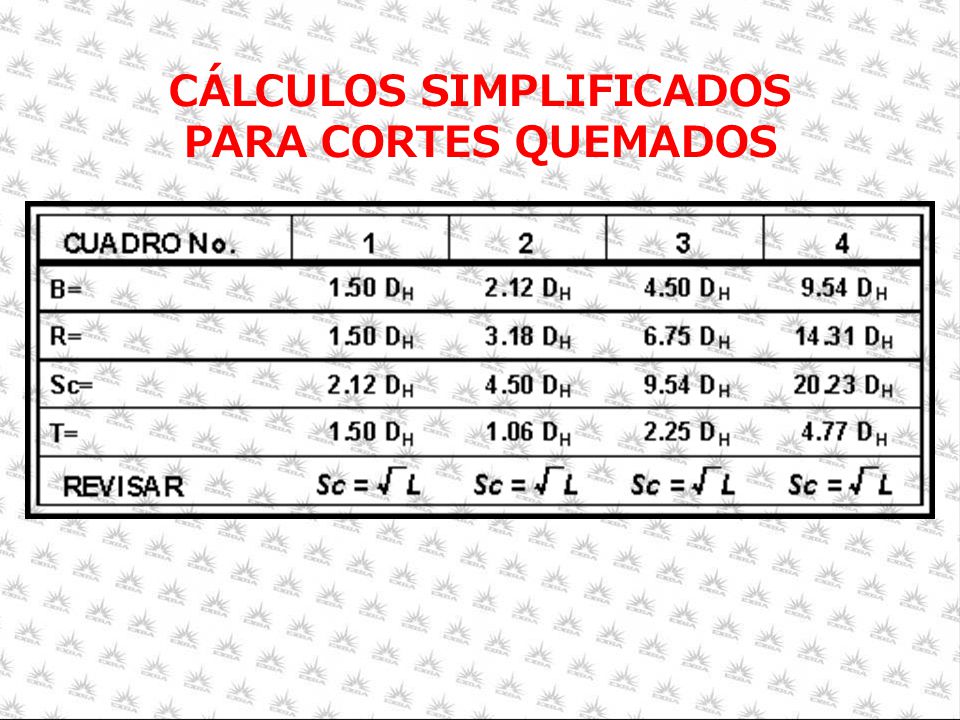

26 CÁLCULOS SIMPLIFICADOS PARA CORTES QUEMADOS

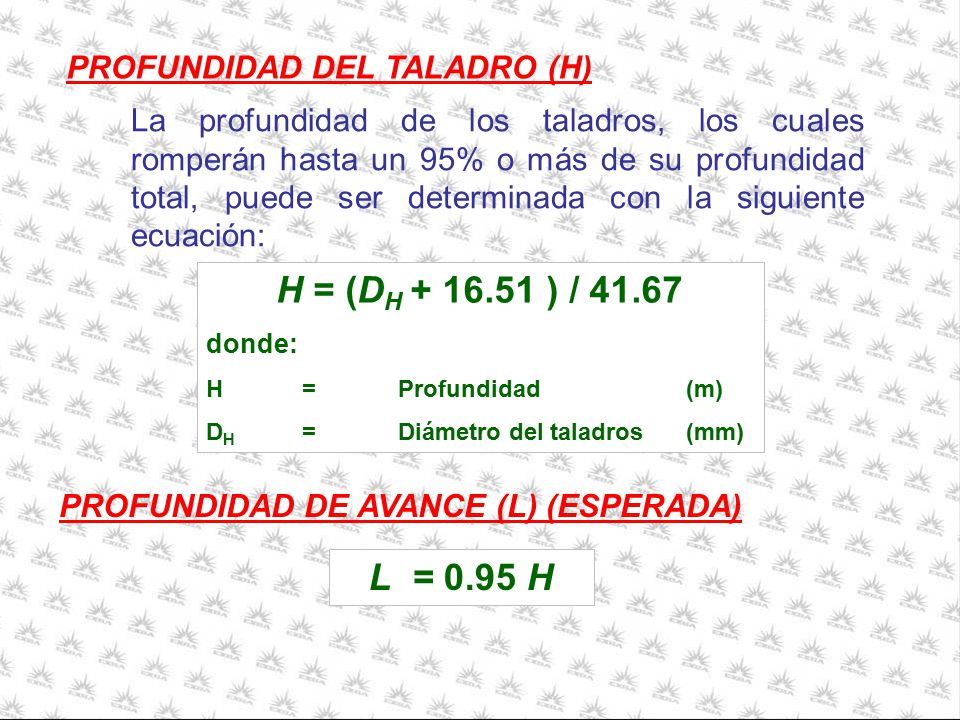

27 H = (DH + 16.51 ) / 41.67 L = 0.95 H PROFUNDIDAD DEL TALADRO (H)
La profundidad de los taladros, los cuales romperán hasta un 95% o más de su profundidad total, puede ser determinada con la siguiente ecuación: H = (DH ) / 41.67 donde: H = Profundidad (m) DH = Diámetro del taladros (mm) PROFUNDIDAD DE AVANCE (L) (ESPERADA) L = 0.95 H

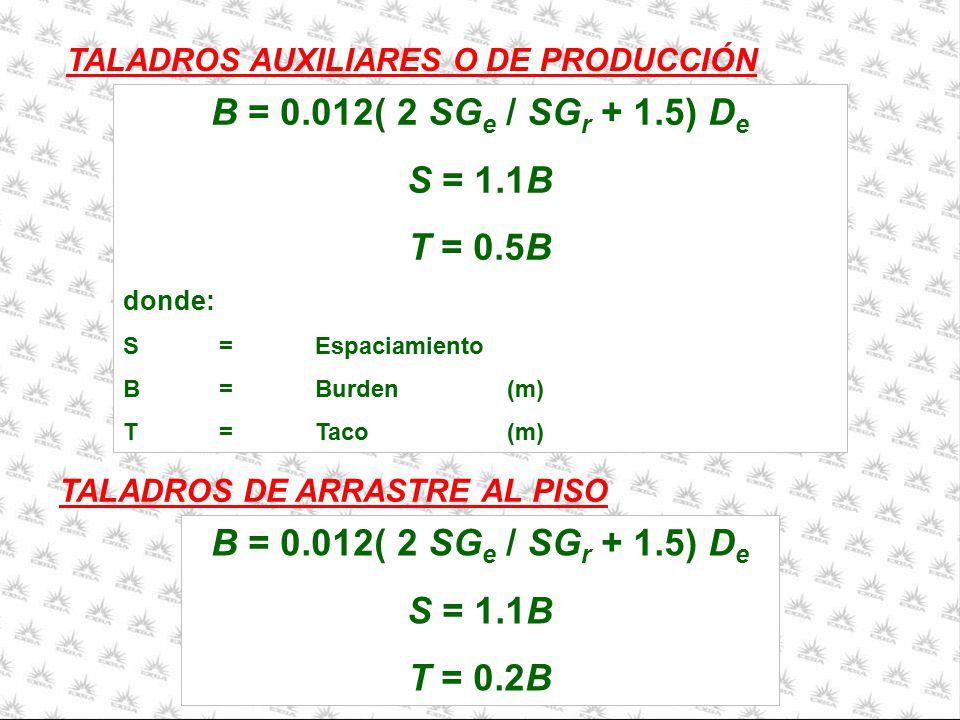

28 B = 0.012( 2 SGe / SGr + 1.5) De S = 1.1B T = 0.5B
TALADROS AUXILIARES O DE PRODUCCIÓN B = 0.012( 2 SGe / SGr + 1.5) De S = 1.1B T = 0.5B donde: S = Espaciamiento B = Burden (m) T = Taco (m) TALADROS DE ARRASTRE AL PISO B = 0.012( 2 SGe / SGr + 1.5) De S = 1.1B T = 0.2B

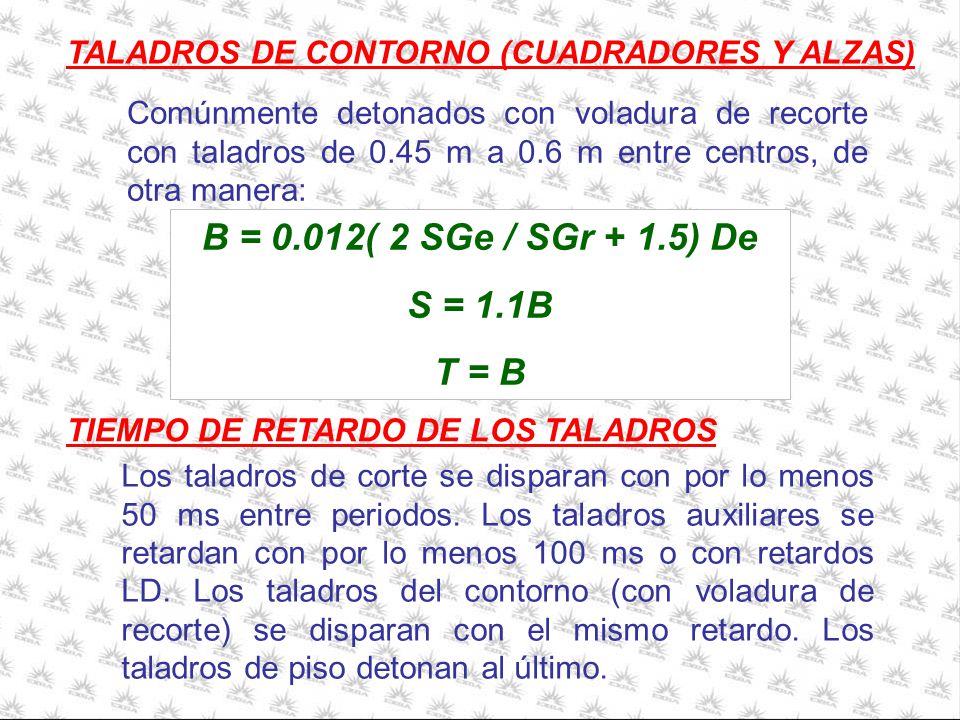

29 B = 0.012( 2 SGe / SGr + 1.5) De S = 1.1B T = B
TALADROS DE CONTORNO (CUADRADORES Y ALZAS) Comúnmente detonados con voladura de recorte con taladros de 0.45 m a 0.6 m entre centros, de otra manera: B = 0.012( 2 SGe / SGr + 1.5) De S = 1.1B T = B TIEMPO DE RETARDO DE LOS TALADROS Los taladros de corte se disparan con por lo menos 50 ms entre periodos. Los taladros auxiliares se retardan con por lo menos 100 ms o con retardos LD. Los taladros del contorno (con voladura de recorte) se disparan con el mismo retardo. Los taladros de piso detonan al último.

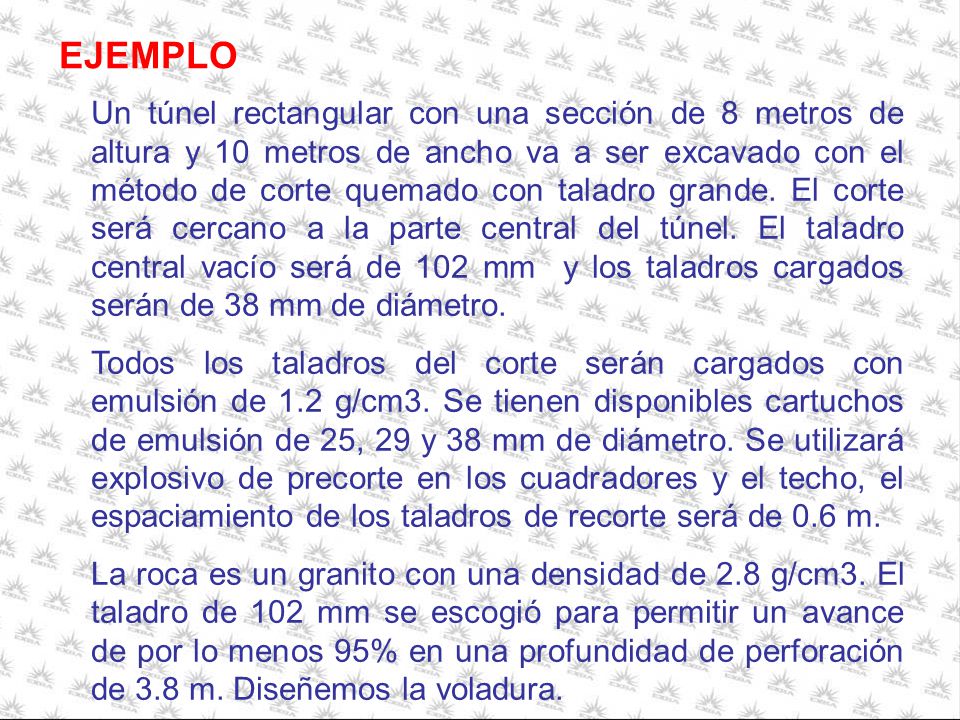

30 EJEMPLO Un túnel rectangular con una sección de 8 metros de altura y 10 metros de ancho va a ser excavado con el método de corte quemado con taladro grande. El corte será cercano a la parte central del túnel. El taladro central vacío será de 102 mm y los taladros cargados serán de 38 mm de diámetro. Todos los taladros del corte serán cargados con emulsión de 1.2 g/cm3. Se tienen disponibles cartuchos de emulsión de 25, 29 y 38 mm de diámetro. Se utilizará explosivo de precorte en los cuadradores y el techo, el espaciamiento de los taladros de recorte será de 0.6 m. La roca es un granito con una densidad de 2.8 g/cm3. El taladro de 102 mm se escogió para permitir un avance de por lo menos 95% en una profundidad de perforación de 3.8 m. Diseñemos la voladura.

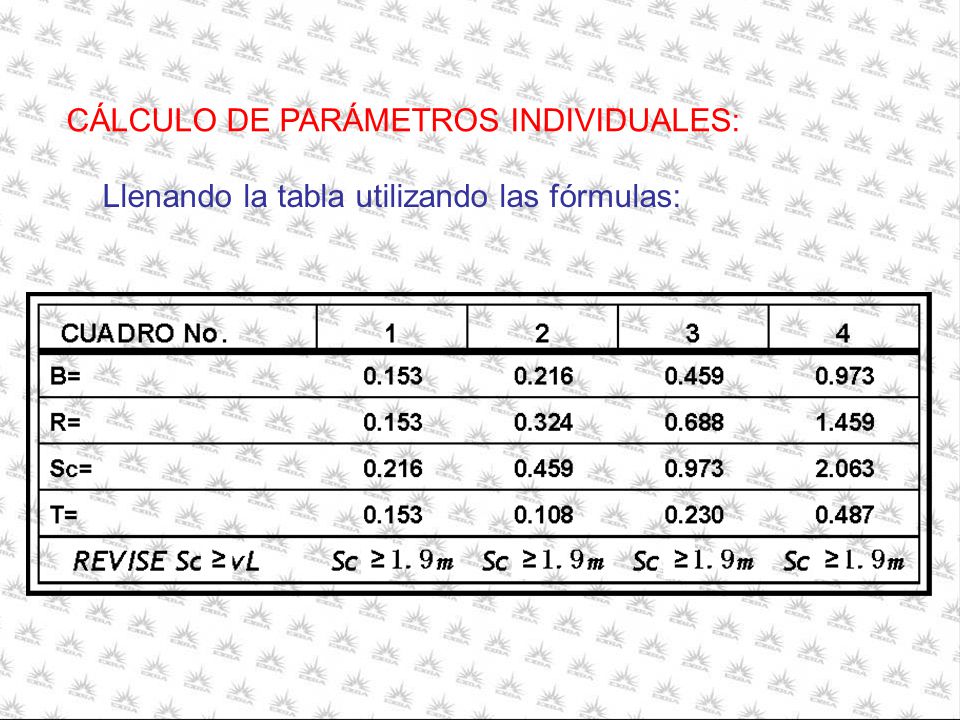

31 CÁLCULO DE PARÁMETROS INDIVIDUALES:
Llenando la tabla utilizando las fórmulas:

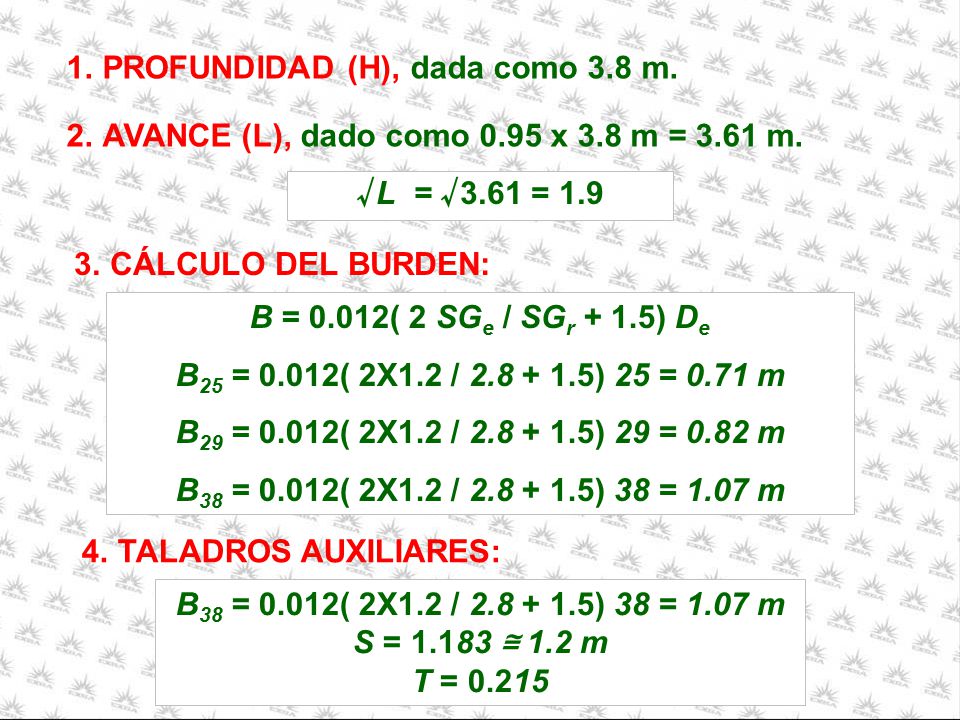

32 PROFUNDIDAD (H), dada como 3.8 m.
AVANCE (L), dado como 0.95 x 3.8 m = 3.61 m. √L = √3.61 = 1.9 CÁLCULO DEL BURDEN: B = 0.012( 2 SGe / SGr + 1.5) De B25 = 0.012( 2X1.2 / ) 25 = 0.71 m B29 = 0.012( 2X1.2 / ) 29 = 0.82 m B38 = 0.012( 2X1.2 / ) 38 = 1.07 m TALADROS AUXILIARES: B38 = 0.012( 2X1.2 / ) 38 = 1.07 m S = ≅ 1.2 m T = 0.215

33 TALADROS DE PISO El mismo burden y espaciamiento de los taladros auxiliares. T = m CONTORNO (TALADROS DE RECORTE) Utilizamos espaciamiento de 0.6m. dec = 10( S / 177)2 = 10( 600 / 177 )2 = 115 g/m B = 1.3 x 0.6 = 0.78 ≅ 0.8 m

34 MONTAJE DEL PLAN TALADROS DE PISO NOTA: Debe aproximarse a números enteros. 10 / 1.2 = 8.33 Si 10 / 8 = 1.25 m = S ó 10 / 9 = 1.11 m = S utilice 9 espacios o 10 taladros ÁNGULO DE AJUSTE: 0.1 + H (tan2º) = (tan2º) = 0.23 m

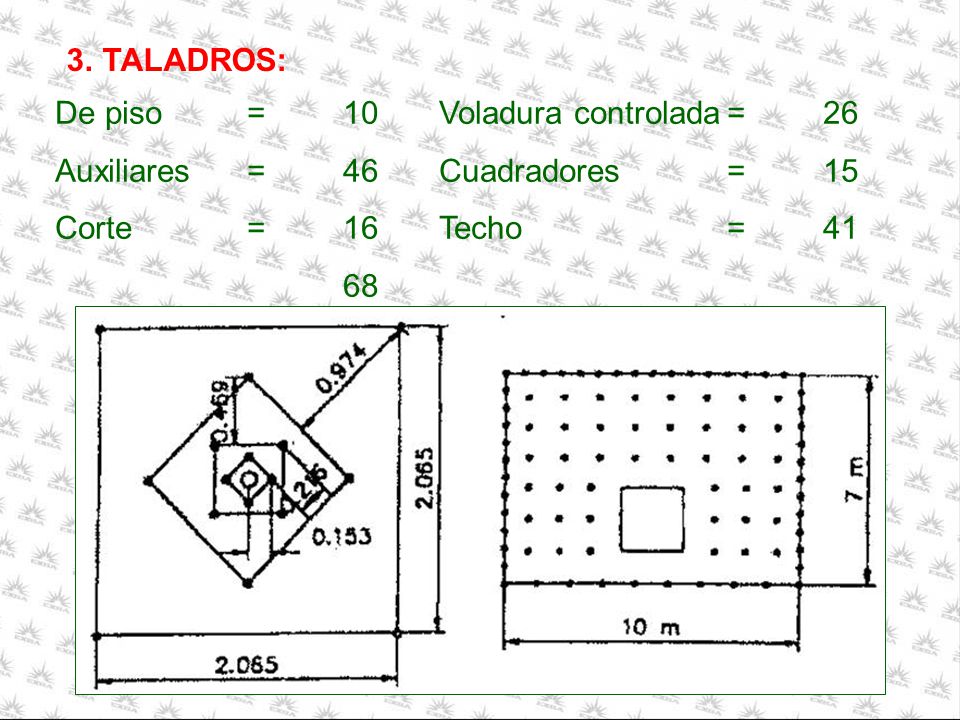

35 TALADROS: De piso = 10 Voladura controlada = 26 Auxiliares = 46 Cuadradores = 15 Corte = 16 Techo = 41 68

36 EJEMPLO DE CORTES PARALELOS ESCALONADOS

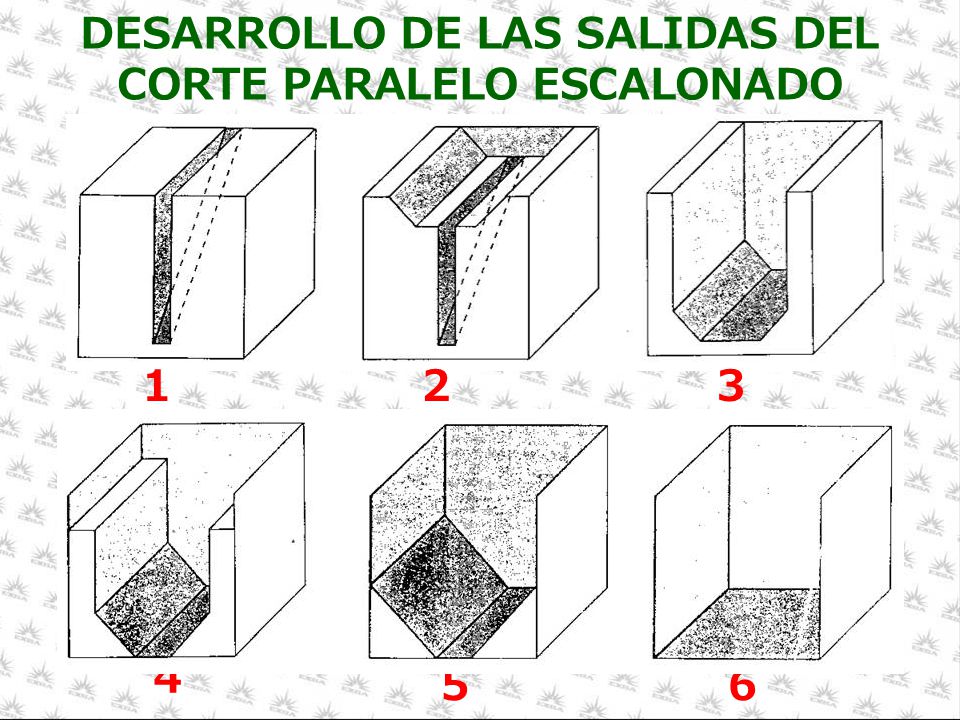

37 DESARROLLO DE LAS SALIDAS DEL CORTE PARALELO ESCALONADO
1 2 3 4 5 6

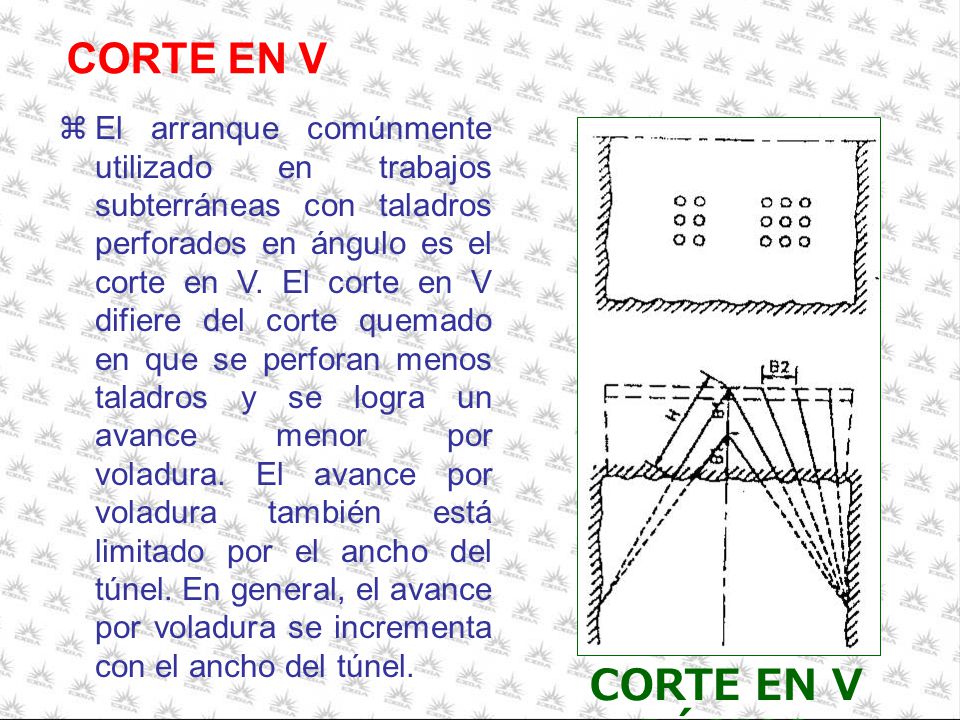

38 CORTE EN V CORTE EN V BÁSICO
El arranque comúnmente utilizado en trabajos subterráneas con taladros perforados en ángulo es el corte en V. El corte en V difiere del corte quemado en que se perforan menos taladros y se logra un avance menor por voladura. El avance por voladura también está limitado por el ancho del túnel. En general, el avance por voladura se incrementa con el ancho del túnel. CORTE EN V BÁSICO

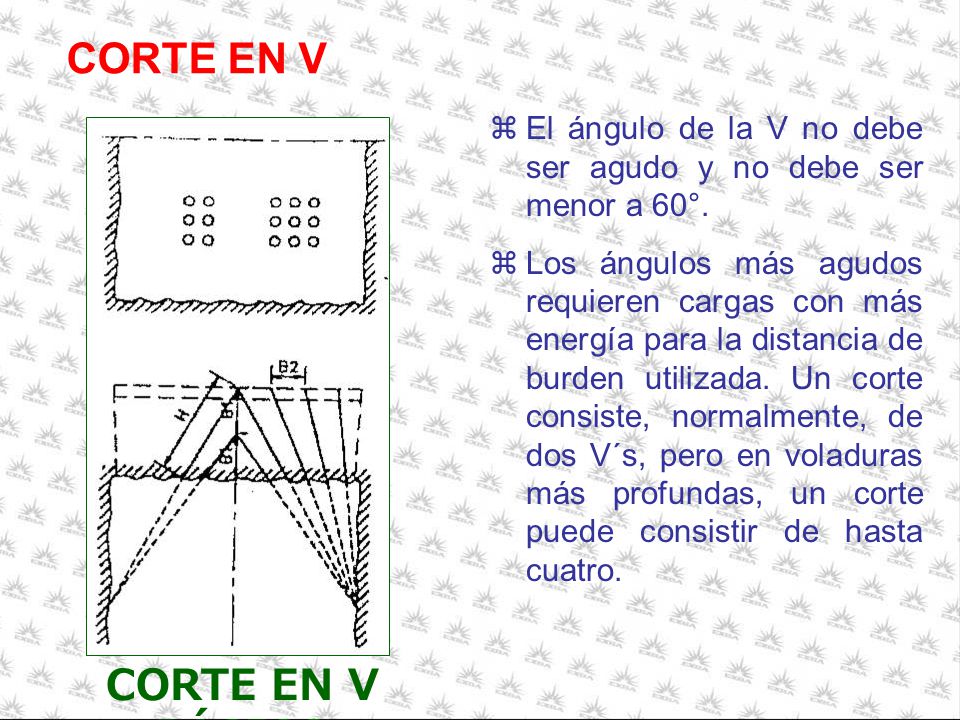

39 CORTE EN V CORTE EN V BÁSICO
El ángulo de la V no debe ser agudo y no debe ser menor a 60°. Los ángulos más agudos requieren cargas con más energía para la distancia de burden utilizada. Un corte consiste, normalmente, de dos V´s, pero en voladuras más profundas, un corte puede consistir de hasta cuatro. CORTE EN V BÁSICO

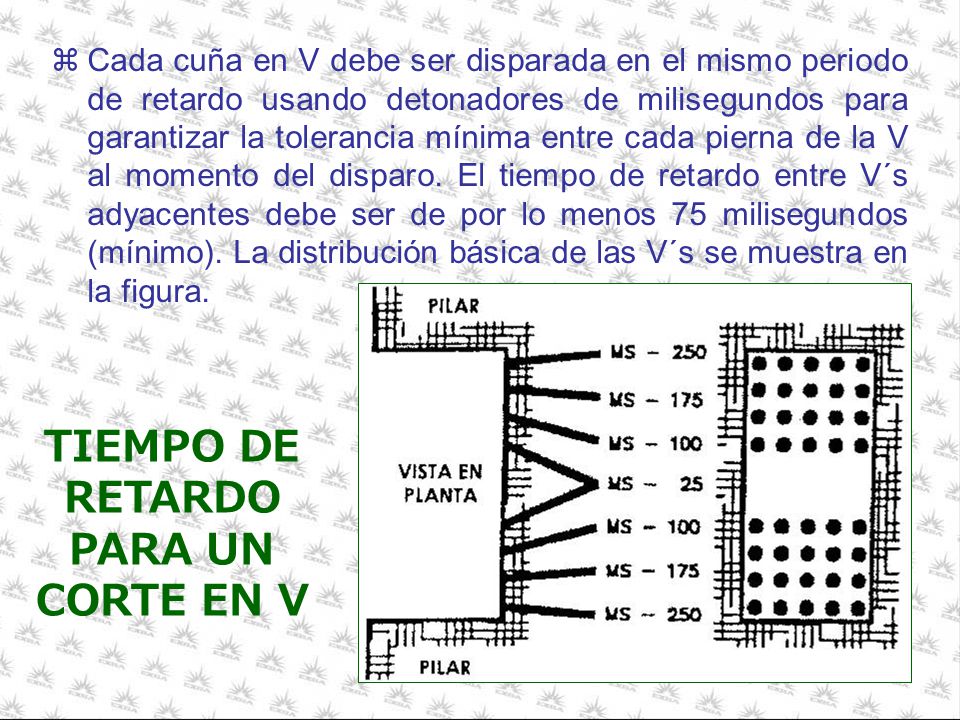

40 TIEMPO DE RETARDO PARA UN CORTE EN V
Cada cuña en V debe ser disparada en el mismo periodo de retardo usando detonadores de milisegundos para garantizar la tolerancia mínima entre cada pierna de la V al momento del disparo. El tiempo de retardo entre V´s adyacentes debe ser de por lo menos 75 milisegundos (mínimo). La distribución básica de las V´s se muestra en la figura. TIEMPO DE RETARDO PARA UN CORTE EN V

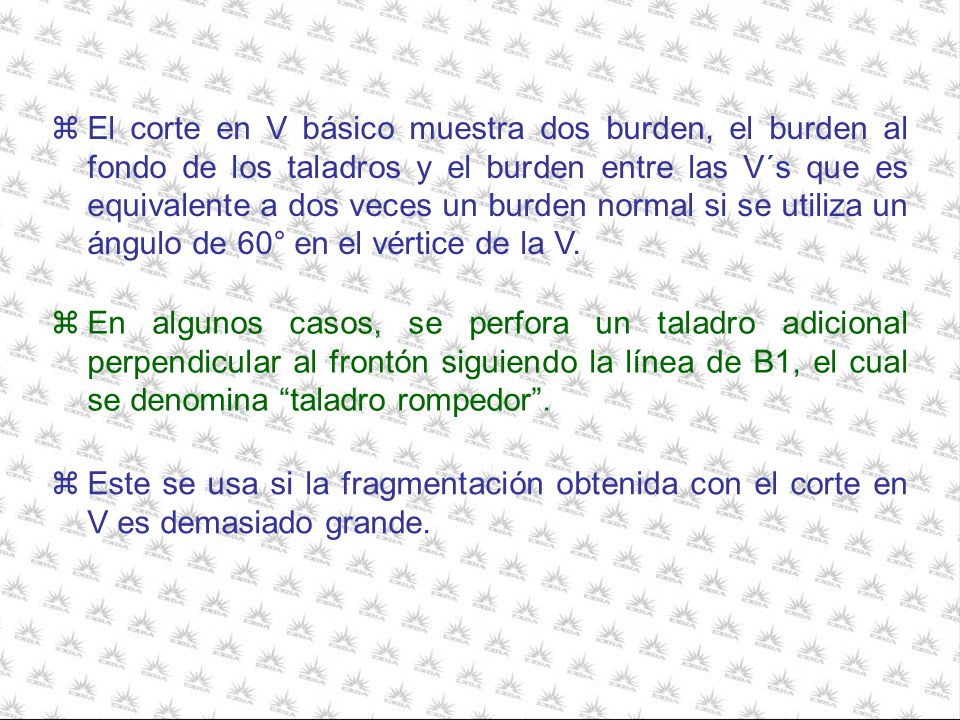

41 El corte en V básico muestra dos burden, el burden al fondo de los taladros y el burden entre las V´s que es equivalente a dos veces un burden normal si se utiliza un ángulo de 60° en el vértice de la V. En algunos casos, se perfora un taladro adicional perpendicular al frontón siguiendo la línea de B1, el cual se denomina “taladro rompedor”. Este se usa si la fragmentación obtenida con el corte en V es demasiado grande.

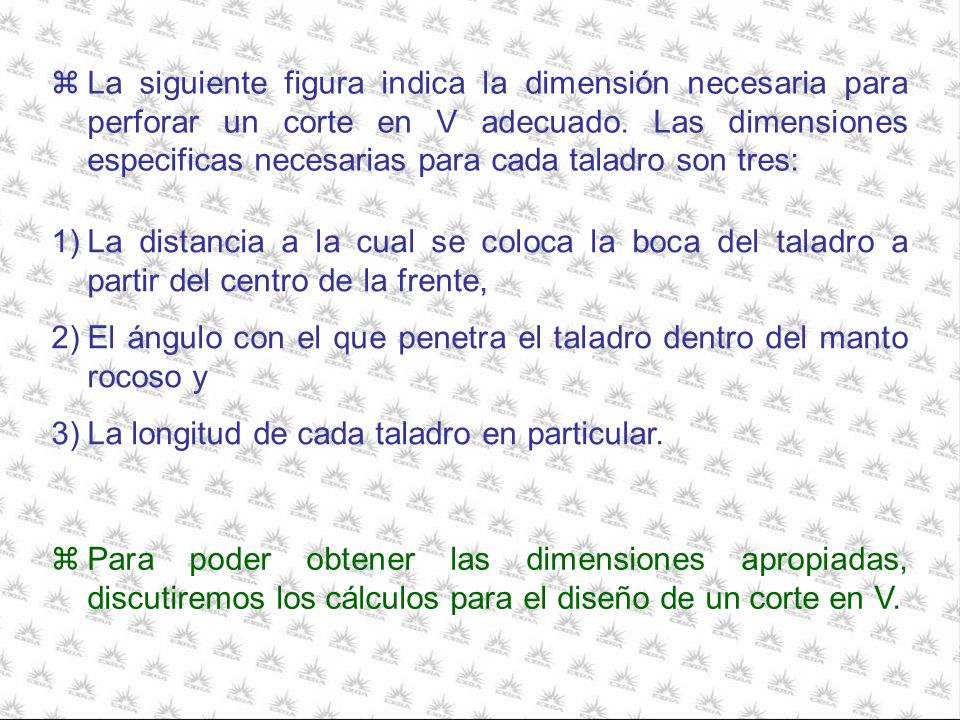

42 La siguiente figura indica la dimensión necesaria para perforar un corte en V adecuado. Las dimensiones especificas necesarias para cada taladro son tres: La distancia a la cual se coloca la boca del taladro a partir del centro de la frente, El ángulo con el que penetra el taladro dentro del manto rocoso y La longitud de cada taladro en particular. Para poder obtener las dimensiones apropiadas, discutiremos los cálculos para el diseño de un corte en V.

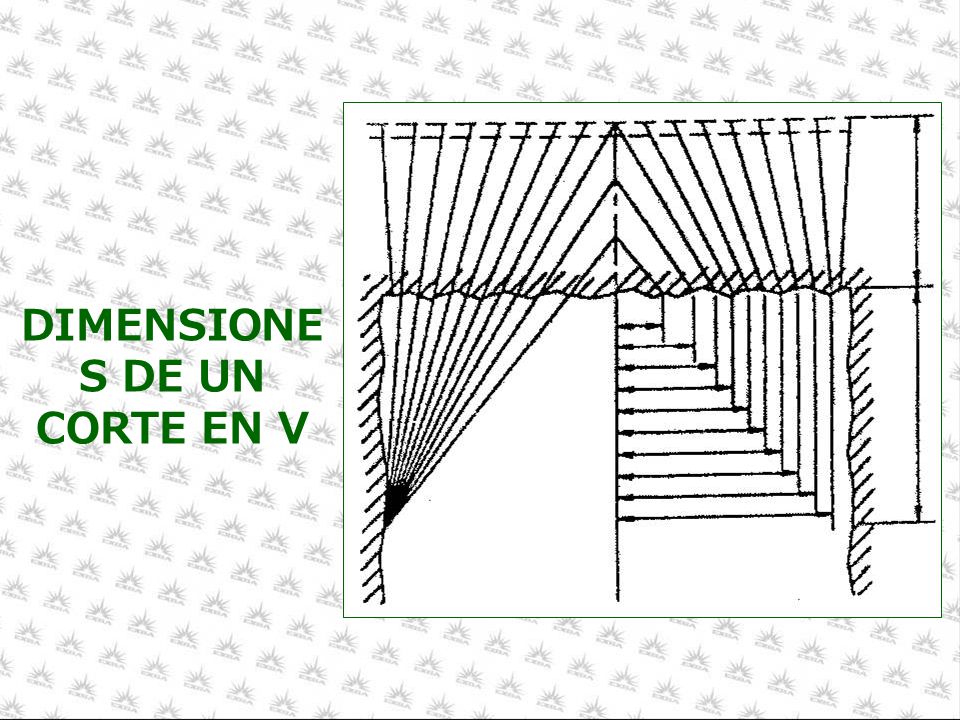

43 DIMENSIONES DE UN CORTE EN V

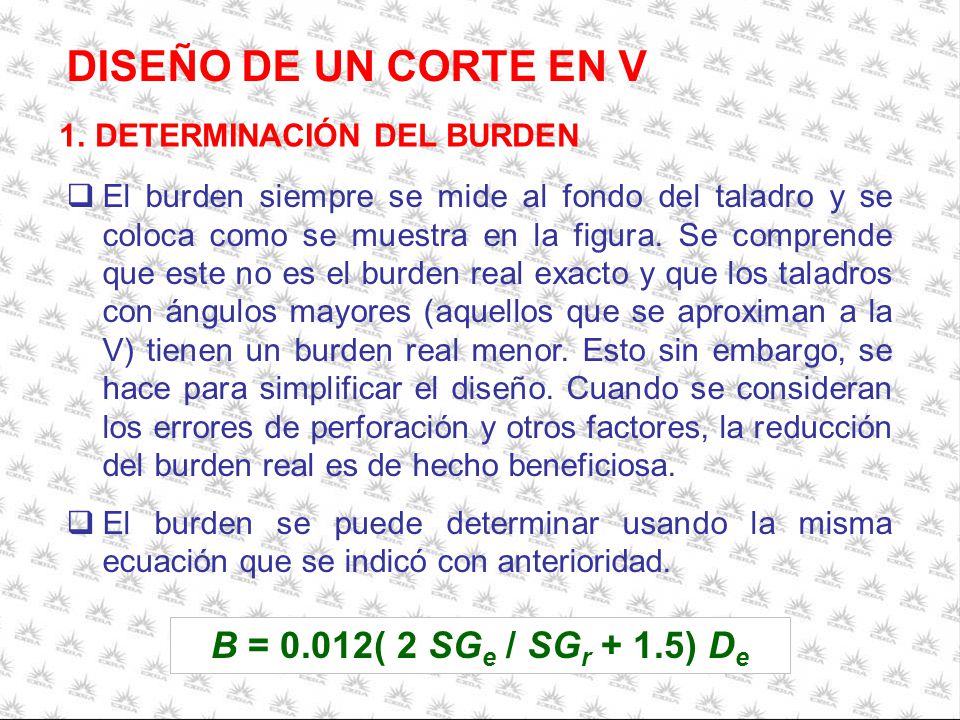

44 DISEÑO DE UN CORTE EN V B = 0.012( 2 SGe / SGr + 1.5) De
DETERMINACIÓN DEL BURDEN El burden siempre se mide al fondo del taladro y se coloca como se muestra en la figura. Se comprende que este no es el burden real exacto y que los taladros con ángulos mayores (aquellos que se aproximan a la V) tienen un burden real menor. Esto sin embargo, se hace para simplificar el diseño. Cuando se consideran los errores de perforación y otros factores, la reducción del burden real es de hecho beneficiosa. El burden se puede determinar usando la misma ecuación que se indicó con anterioridad. B = 0.012( 2 SGe / SGr + 1.5) De

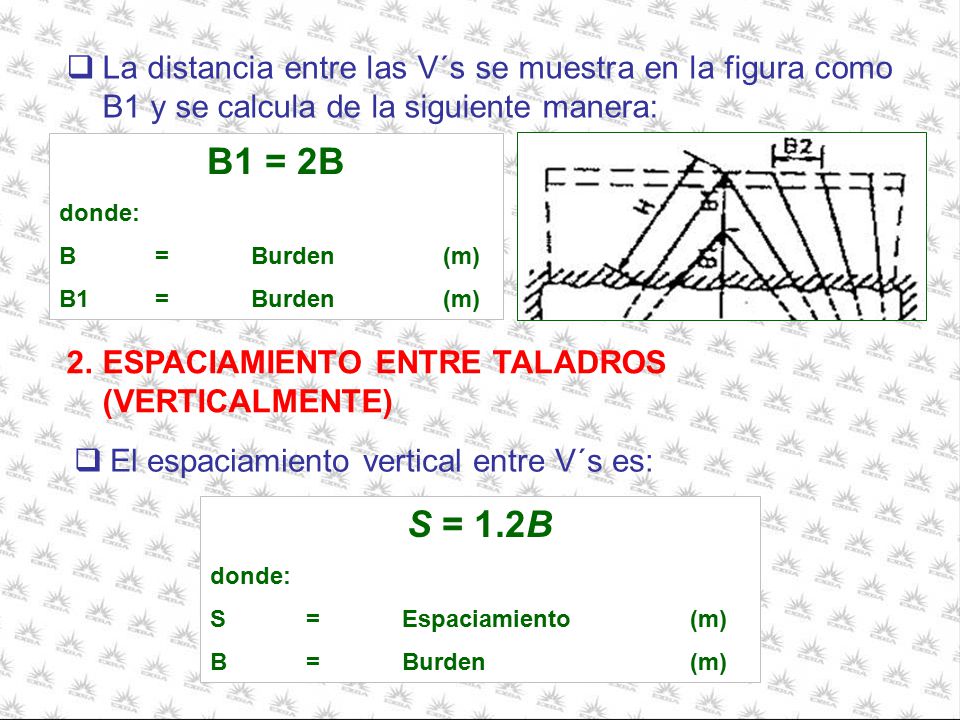

45 La distancia entre las V´s se muestra en la figura como B1 y se calcula de la siguiente manera:
B1 = 2B donde: B = Burden (m) B1 = Burden (m) ESPACIAMIENTO ENTRE TALADROS (VERTICALMENTE) El espaciamiento vertical entre V´s es: S = 1.2B donde: S = Espaciamiento (m) B = Burden (m)

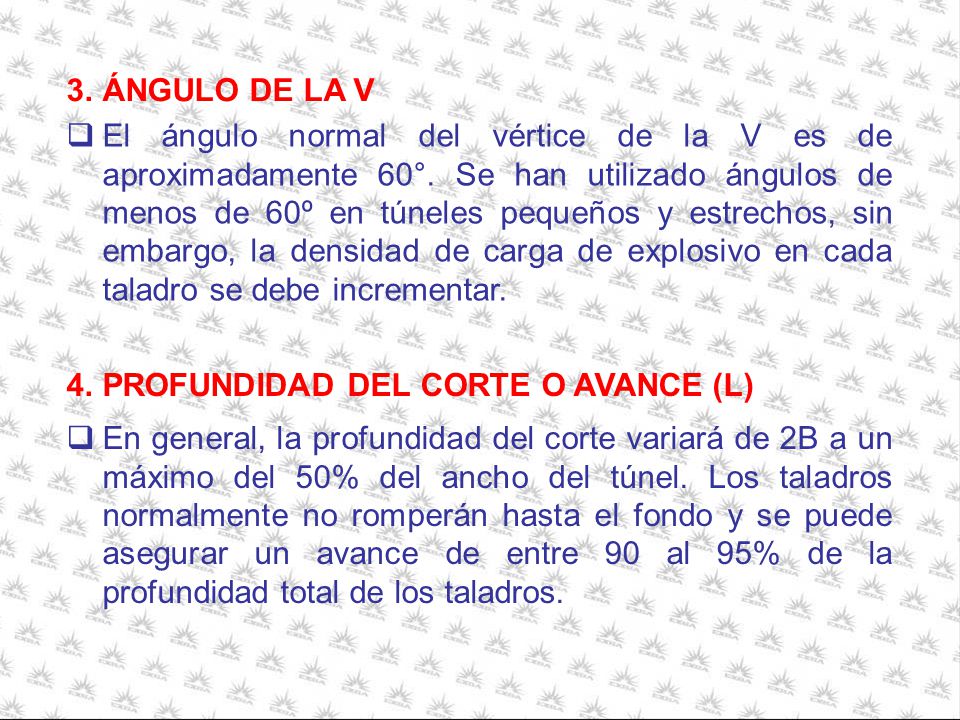

46 ÁNGULO DE LA V El ángulo normal del vértice de la V es de aproximadamente 60°. Se han utilizado ángulos de menos de 60º en túneles pequeños y estrechos, sin embargo, la densidad de carga de explosivo en cada taladro se debe incrementar. PROFUNDIDAD DEL CORTE O AVANCE (L) En general, la profundidad del corte variará de 2B a un máximo del 50% del ancho del túnel. Los taladros normalmente no romperán hasta el fondo y se puede asegurar un avance de entre 90 al 95% de la profundidad total de los taladros.

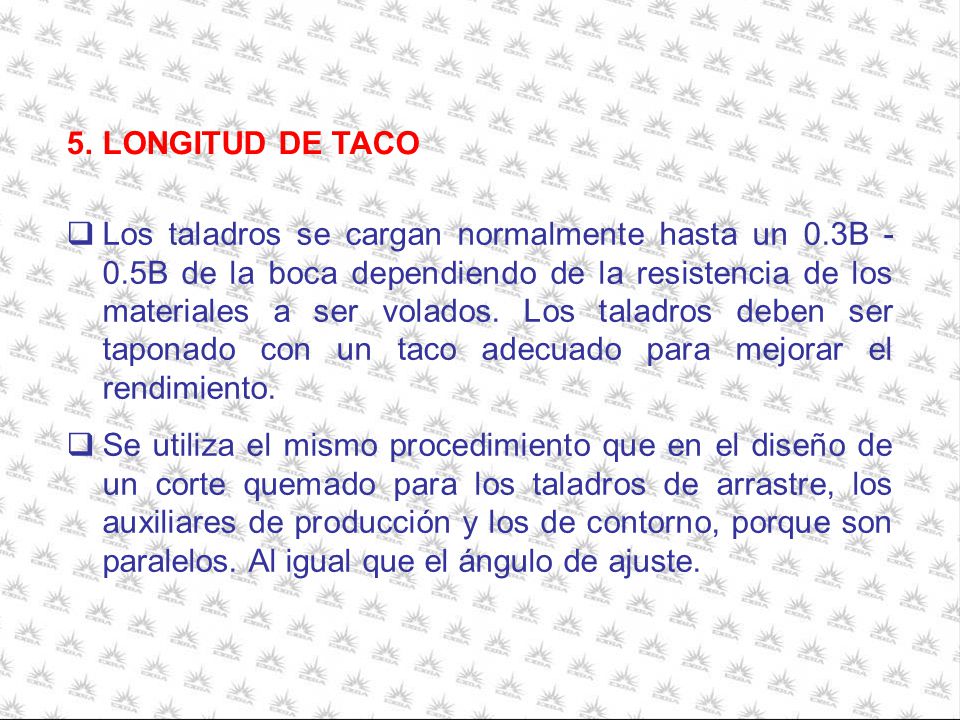

47 LONGITUD DE TACO Los taladros se cargan normalmente hasta un 0.3B - 0.5B de la boca dependiendo de la resistencia de los materiales a ser volados. Los taladros deben ser taponado con un taco adecuado para mejorar el rendimiento. Se utiliza el mismo procedimiento que en el diseño de un corte quemado para los taladros de arrastre, los auxiliares de producción y los de contorno, porque son paralelos. Al igual que el ángulo de ajuste.

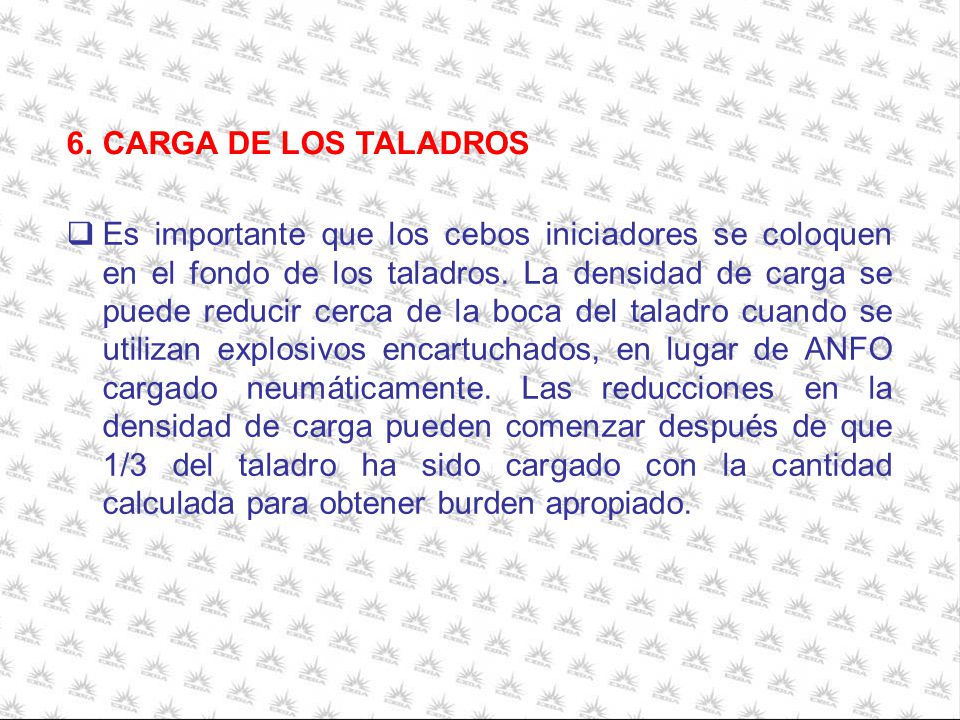

48 CARGA DE LOS TALADROS Es importante que los cebos iniciadores se coloquen en el fondo de los taladros. La densidad de carga se puede reducir cerca de la boca del taladro cuando se utilizan explosivos encartuchados, en lugar de ANFO cargado neumáticamente. Las reducciones en la densidad de carga pueden comenzar después de que 1/3 del taladro ha sido cargado con la cantidad calculada para obtener burden apropiado.

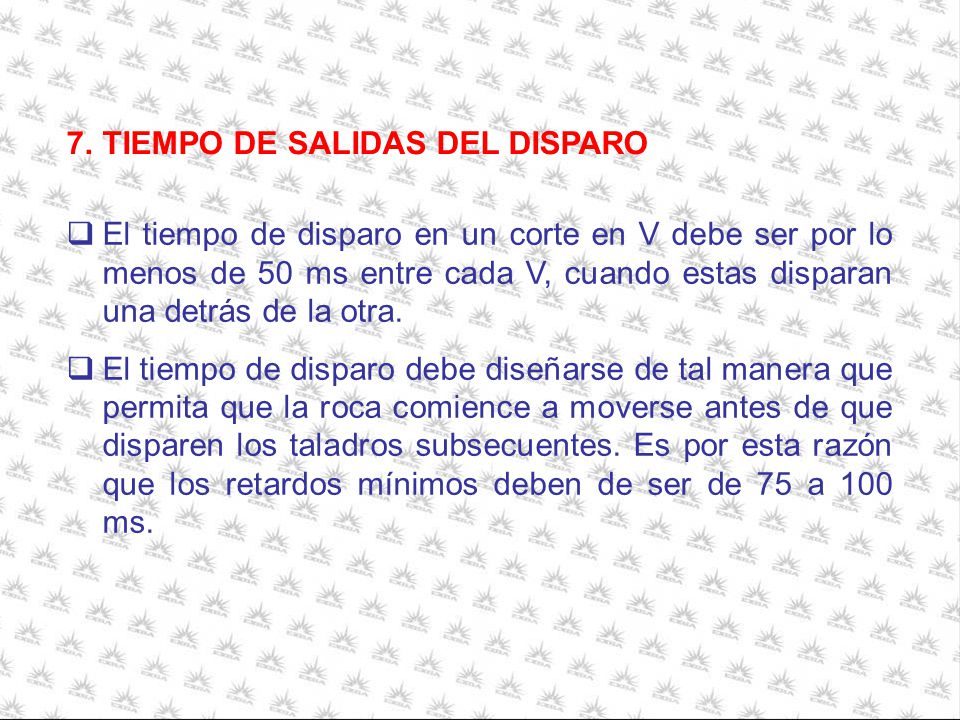

49 TIEMPO DE SALIDAS DEL DISPARO
El tiempo de disparo en un corte en V debe ser por lo menos de 50 ms entre cada V, cuando estas disparan una detrás de la otra. El tiempo de disparo debe diseñarse de tal manera que permita que la roca comience a moverse antes de que disparen los taladros subsecuentes. Es por esta razón que los retardos mínimos deben de ser de 75 a 100 ms.

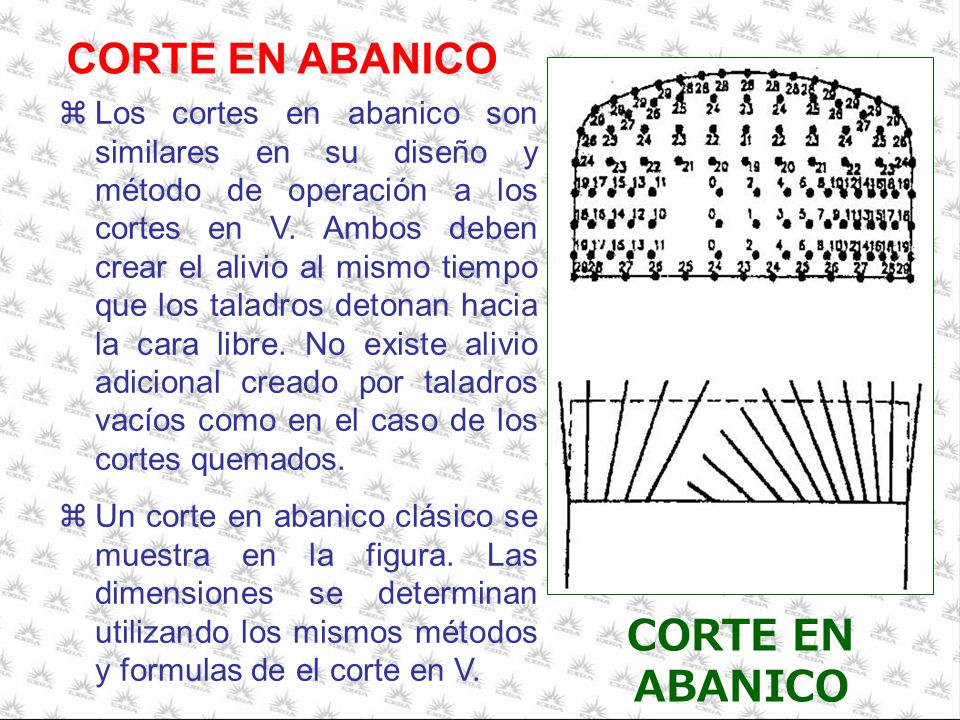

50 CORTE EN ABANICO CORTE EN ABANICO
Los cortes en abanico son similares en su diseño y método de operación a los cortes en V. Ambos deben crear el alivio al mismo tiempo que los taladros detonan hacia la cara libre. No existe alivio adicional creado por taladros vacíos como en el caso de los cortes quemados. Un corte en abanico clásico se muestra en la figura. Las dimensiones se determinan utilizando los mismos métodos y formulas de el corte en V. CORTE EN ABANICO

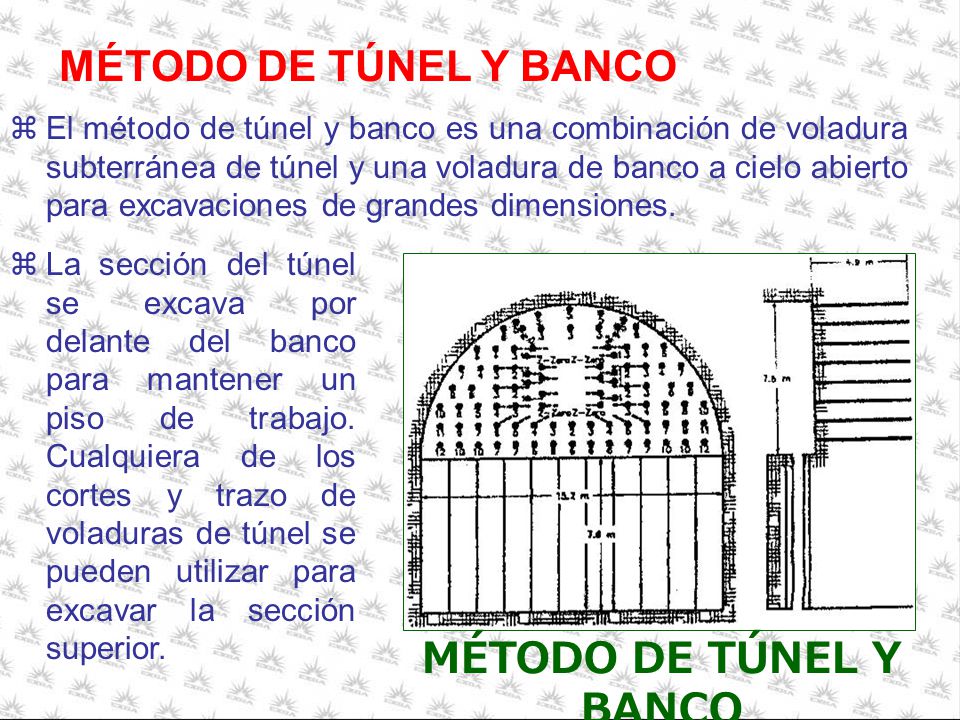

51 MÉTODO DE TÚNEL Y BANCO MÉTODO DE TÚNEL Y BANCO
El método de túnel y banco es una combinación de voladura subterránea de túnel y una voladura de banco a cielo abierto para excavaciones de grandes dimensiones. La sección del túnel se excava por delante del banco para mantener un piso de trabajo. Cualquiera de los cortes y trazo de voladuras de túnel se pueden utilizar para excavar la sección superior. MÉTODO DE TÚNEL Y BANCO

52 CÁLCULOS COLATERALES AL ARRANQUE
NÚMERO DE TALADROS PARA EL FRONTÓN: Fórmula empírica: 10√S donde: S = área de la sección del frontón Ej: para un túnel de 3.00x4.5 m = 10√13.5 =36.7 = 37 taladros Fórmula práctica: Nt = P/E + KxS donde: Nt = número de taladros P = perímetro de la sección en m = √(Sx4)

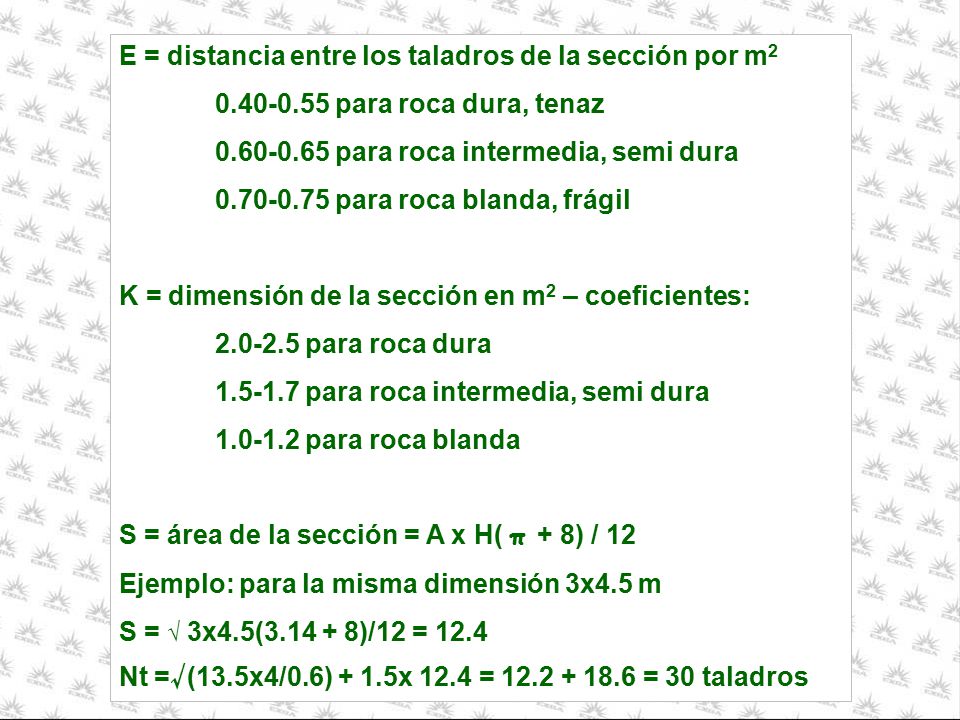

53 E = distancia entre los taladros de la sección por m2
para roca dura, tenaz para roca intermedia, semi dura para roca blanda, frágil K = dimensión de la sección en m2 – coeficientes: para roca dura para roca intermedia, semi dura para roca blanda S = área de la sección = A x H( π + 8) / 12 Ejemplo: para la misma dimensión 3x4.5 m S = √ 3x4.5( )/12 = 12.4 Nt =√(13.5x4/0.6) + 1.5x 12.4 = = 30 taladros

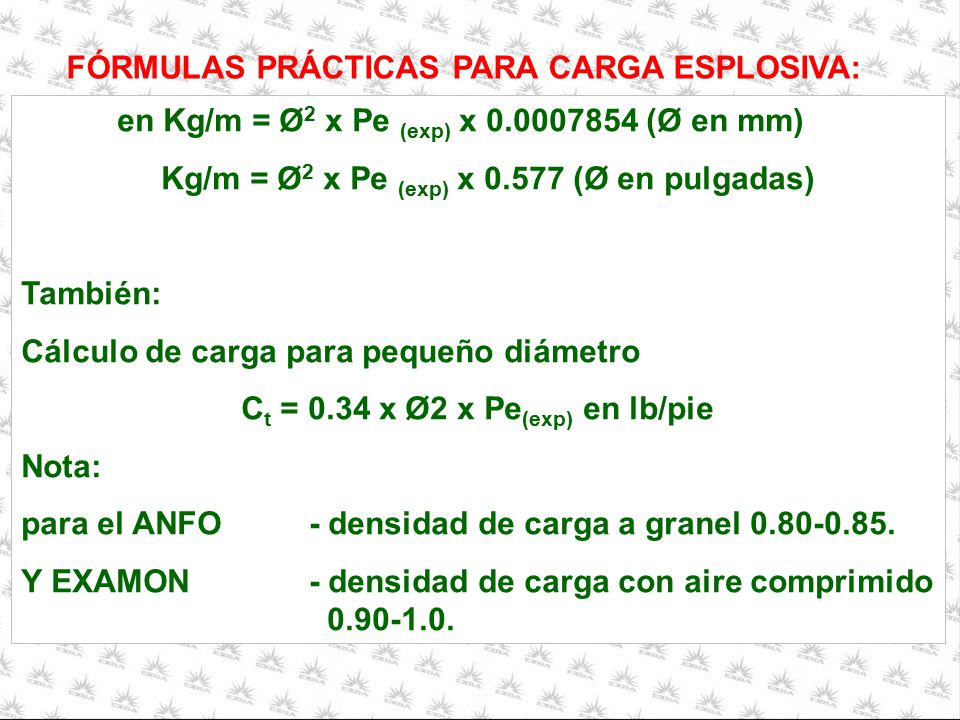

54 Ct = 0.34 x Ø2 x Pe(exp) en lb/pie
FÓRMULAS PRÁCTICAS PARA CARGA ESPLOSIVA: en Kg/m = Ø2 x Pe (exp) x (Ø en mm) Kg/m = Ø2 x Pe (exp) x (Ø en pulgadas) También: Cálculo de carga para pequeño diámetro Ct = 0.34 x Ø2 x Pe(exp) en lb/pie Nota: para el ANFO - densidad de carga a granel Y EXAMON - densidad de carga con aire comprimido

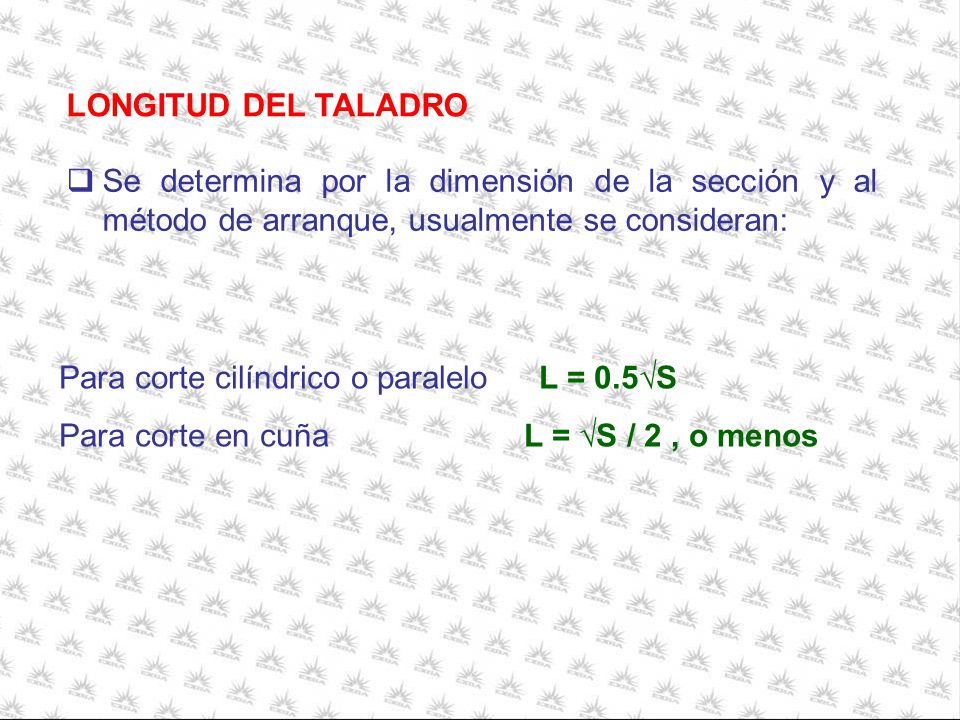

55 LONGITUD DEL TALADRO Se determina por la dimensión de la sección y al método de arranque, usualmente se consideran: Para corte cilíndrico o paralelo L = 0.5√S Para corte en cuña L = √S / 2 , o menos

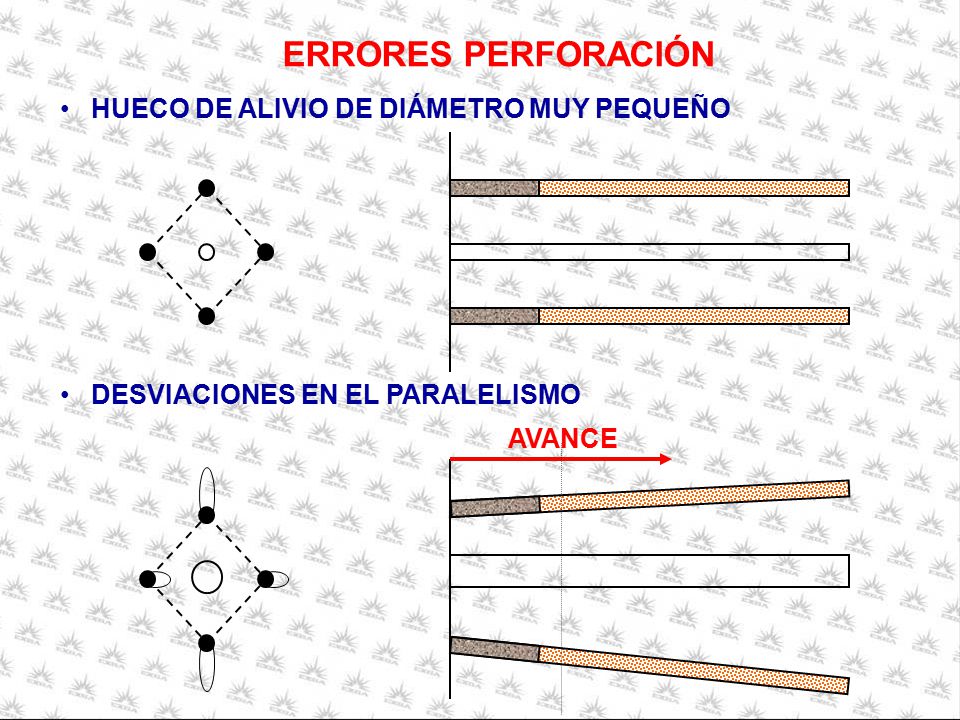

56 ERRORES PERFORACIÓN HUECO DE ALIVIO DE DIÁMETRO MUY PEQUEÑO
DESVIACIONES EN EL PARALELISMO AVANCE

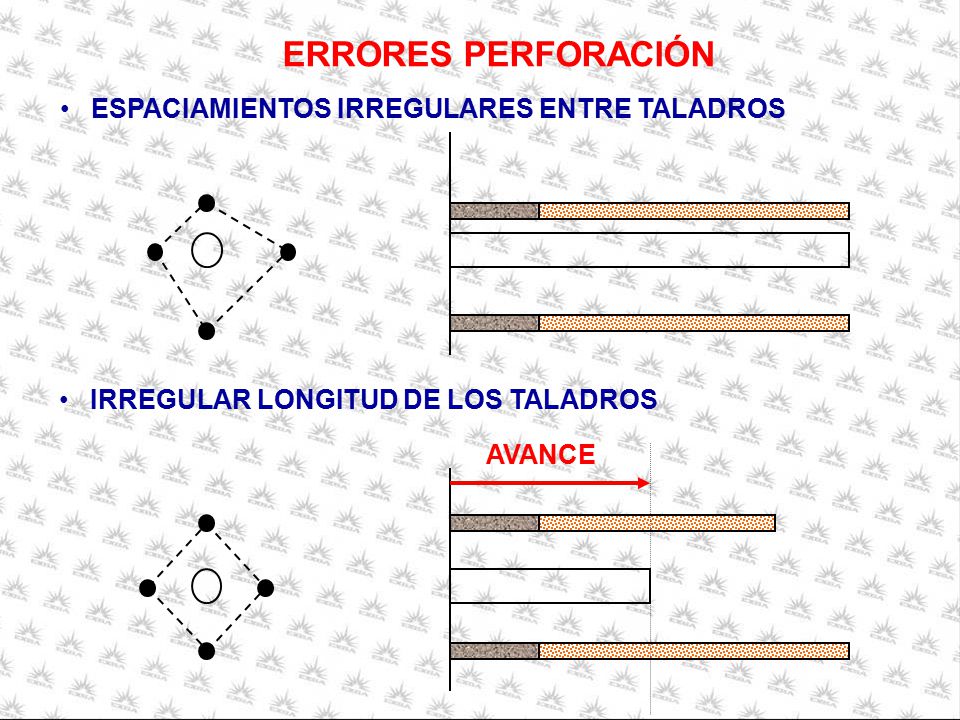

57 ERRORES PERFORACIÓN ESPACIAMIENTOS IRREGULARES ENTRE TALADROS
IRREGULAR LONGITUD DE LOS TALADROS AVANCE

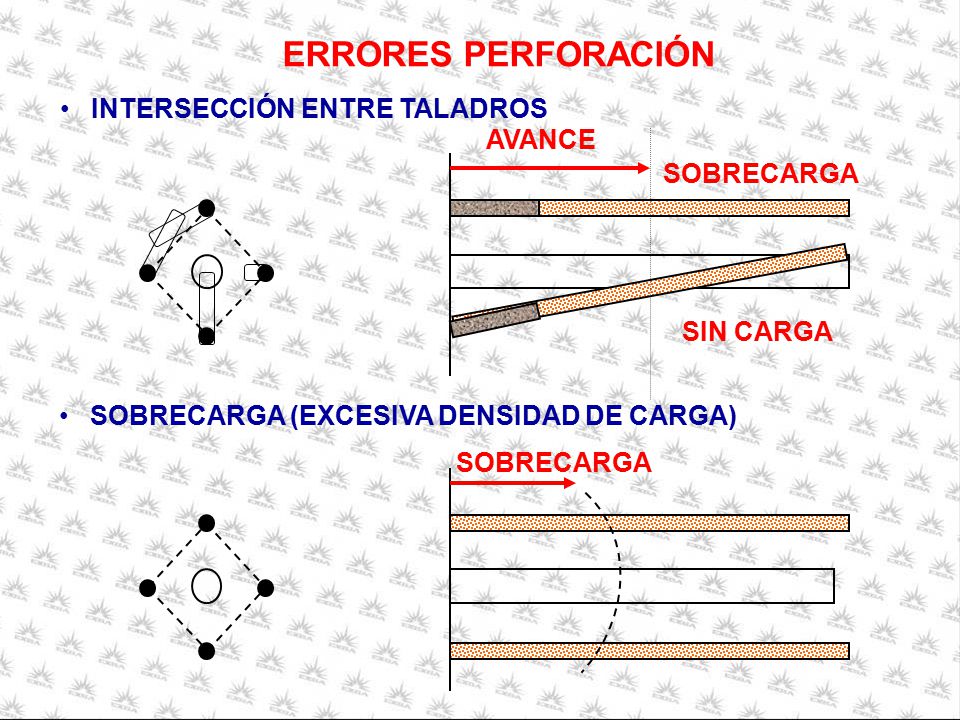

58 ERRORES PERFORACIÓN INTERSECCIÓN ENTRE TALADROS AVANCE SOBRECARGA
SIN CARGA SOBRECARGA (EXCESIVA DENSIDAD DE CARGA) SOBRECARGA

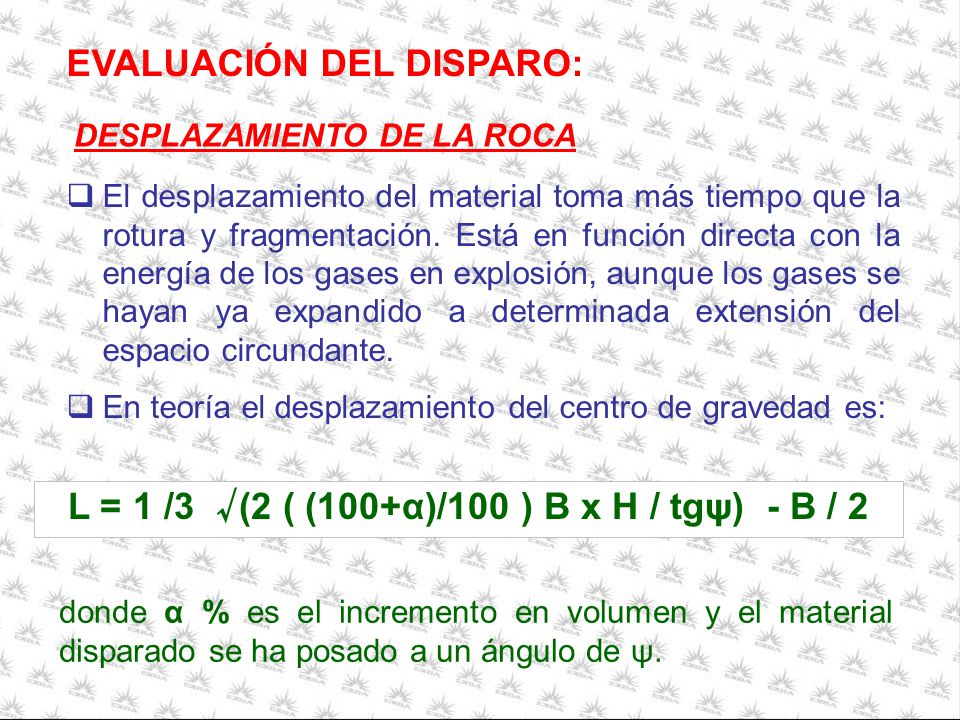

59 L = 1 /3 √(2 ( (100+α)/100 ) B x H / tgψ) - B / 2
EVALUACIÓN DEL DISPARO: DESPLAZAMIENTO DE LA ROCA El desplazamiento del material toma más tiempo que la rotura y fragmentación. Está en función directa con la energía de los gases en explosión, aunque los gases se hayan ya expandido a determinada extensión del espacio circundante. En teoría el desplazamiento del centro de gravedad es: L = 1 /3 √(2 ( (100+α)/100 ) B x H / tgψ) - B / 2 donde α % es el incremento en volumen y el material disparado se ha posado a un ángulo de ψ.

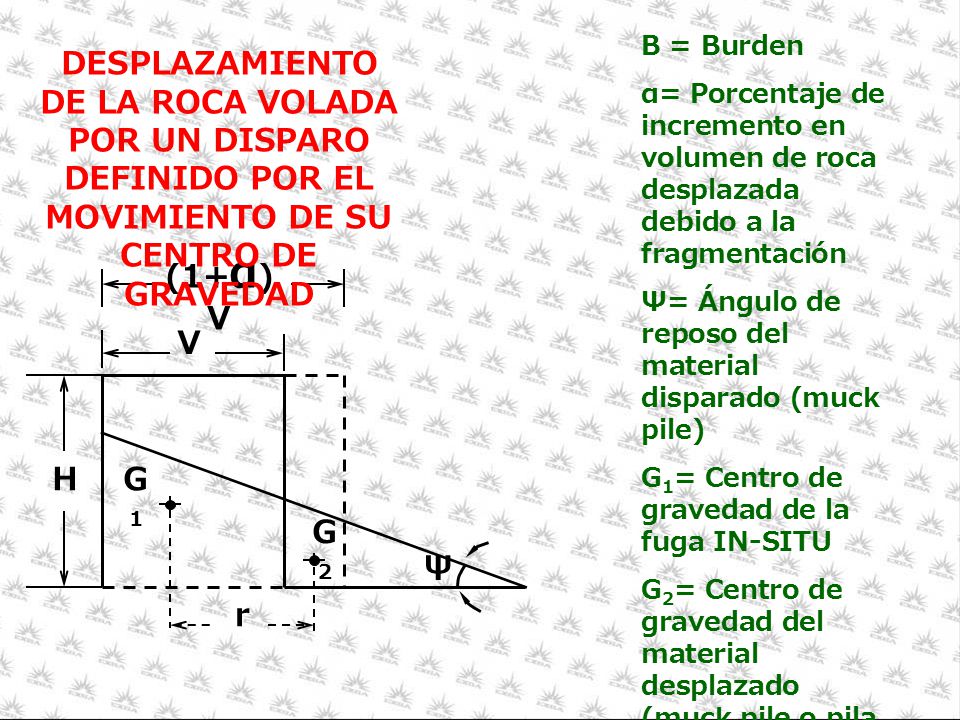

60 B = Burden α= Porcentaje de incremento en volumen de roca desplazada debido a la fragmentación Ψ= Ángulo de reposo del material disparado (muck pile) G1= Centro de gravedad de la fuga IN-SITU G2= Centro de gravedad del material desplazado (muck pile o pila de escombros) DESPLAZAMIENTO DE LA ROCA VOLADA POR UN DISPARO DEFINIDO POR EL MOVIMIENTO DE SU CENTRO DE GRAVEDAD (1+α)V V H G1 G2 ψ r

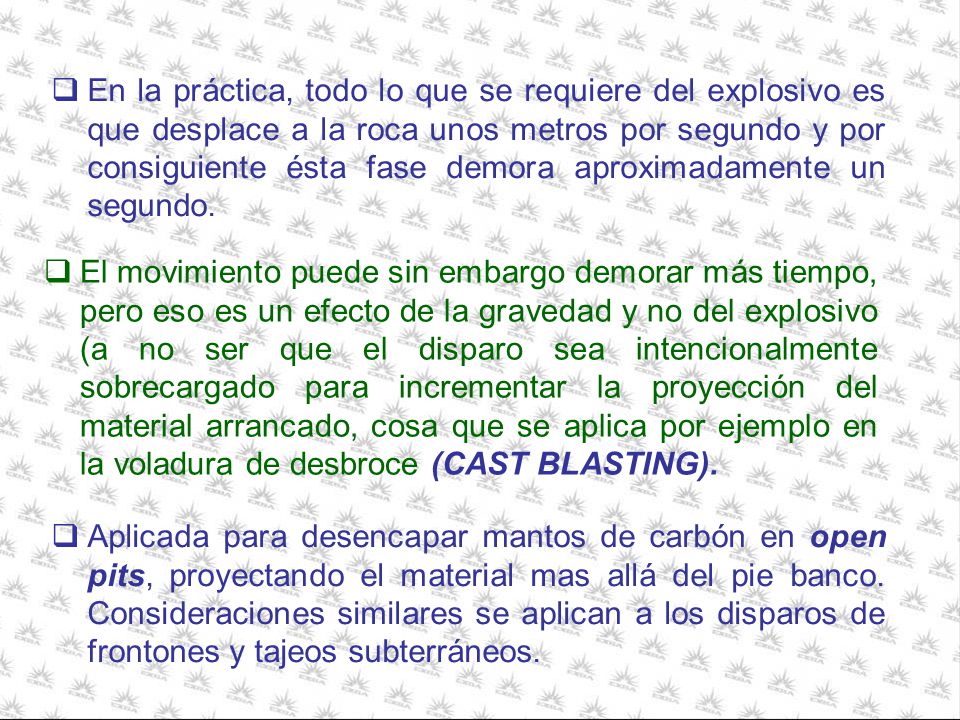

61 En la práctica, todo lo que se requiere del explosivo es que desplace a la roca unos metros por segundo y por consiguiente ésta fase demora aproximadamente un segundo. El movimiento puede sin embargo demorar más tiempo, pero eso es un efecto de la gravedad y no del explosivo (a no ser que el disparo sea intencionalmente sobrecargado para incrementar la proyección del material arrancado, cosa que se aplica por ejemplo en la voladura de desbroce (CAST BLASTING). Aplicada para desencapar mantos de carbón en open pits, proyectando el material mas allá del pie banco. Consideraciones similares se aplican a los disparos de frontones y tajeos subterráneos.

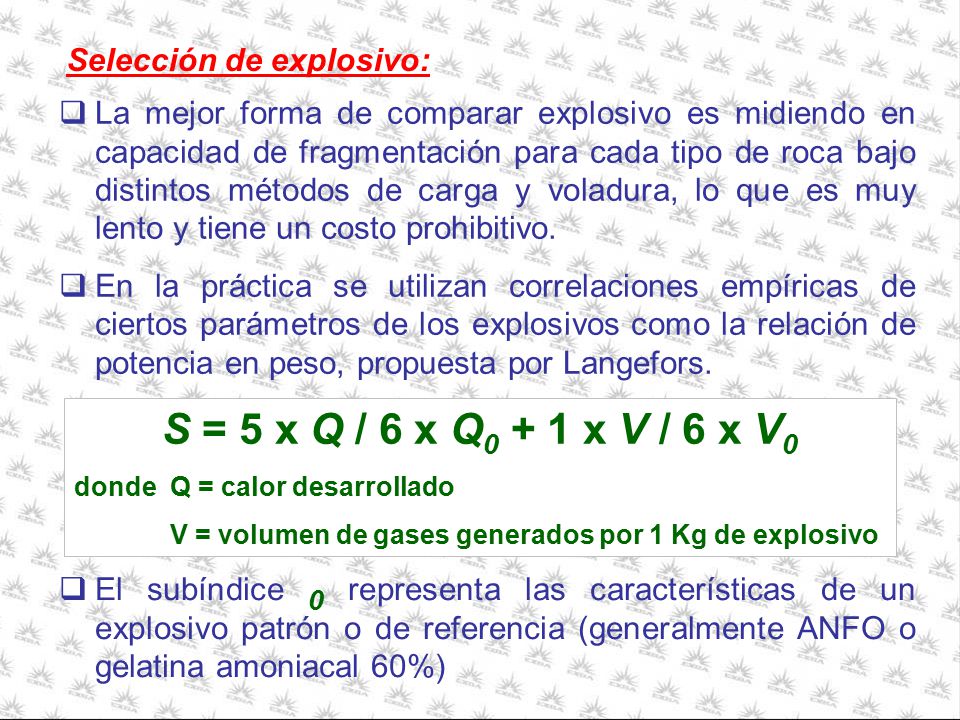

62 S = 5 x Q / 6 x Q0 + 1 x V / 6 x V0 Selección de explosivo:
La mejor forma de comparar explosivo es midiendo en capacidad de fragmentación para cada tipo de roca bajo distintos métodos de carga y voladura, lo que es muy lento y tiene un costo prohibitivo. En la práctica se utilizan correlaciones empíricas de ciertos parámetros de los explosivos como la relación de potencia en peso, propuesta por Langefors. S = 5 x Q / 6 x Q0 + 1 x V / 6 x V0 donde Q = calor desarrollado V = volumen de gases generados por 1 Kg de explosivo El subíndice 0 representa las características de un explosivo patrón o de referencia (generalmente ANFO o gelatina amoniacal 60%)

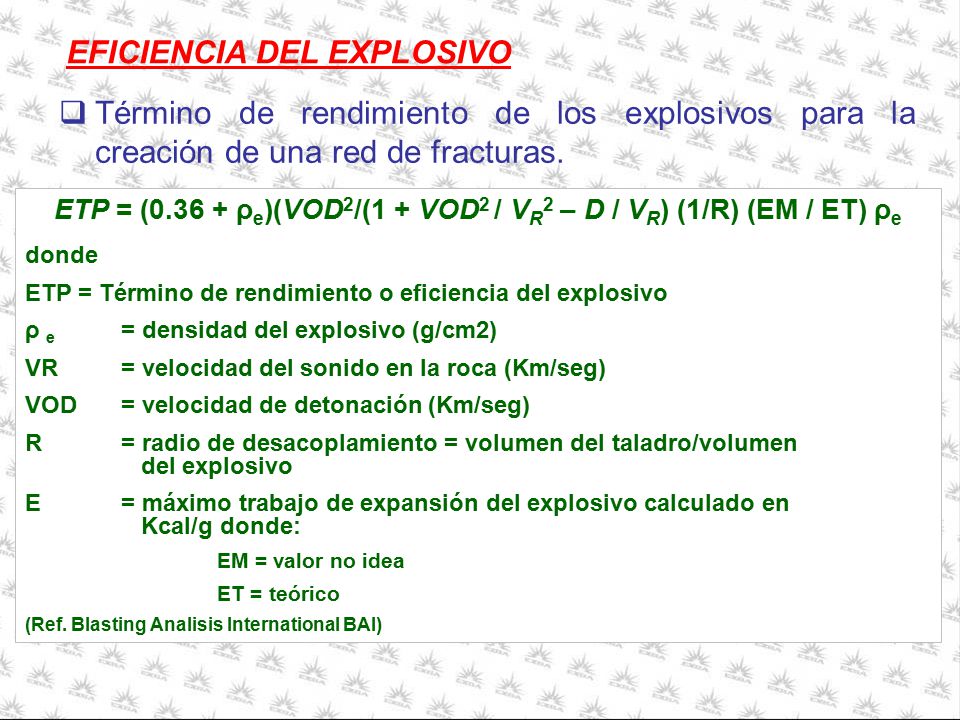

63 ETP = (0.36 + ρe)(VOD2/(1 + VOD2 / VR2 – D / VR) (1/R) (EM / ET) ρe
EFICIENCIA DEL EXPLOSIVO Término de rendimiento de los explosivos para la creación de una red de fracturas. ETP = ( ρe)(VOD2/(1 + VOD2 / VR2 – D / VR) (1/R) (EM / ET) ρe donde ETP = Término de rendimiento o eficiencia del explosivo ρ e = densidad del explosivo (g/cm2) VR = velocidad del sonido en la roca (Km/seg) VOD = velocidad de detonación (Km/seg) R = radio de desacoplamiento = volumen del taladro/volumen del explosivo E = máximo trabajo de expansión del explosivo calculado en Kcal/g donde: EM = valor no idea ET = teórico (Ref. Blasting Analisis International BAI)

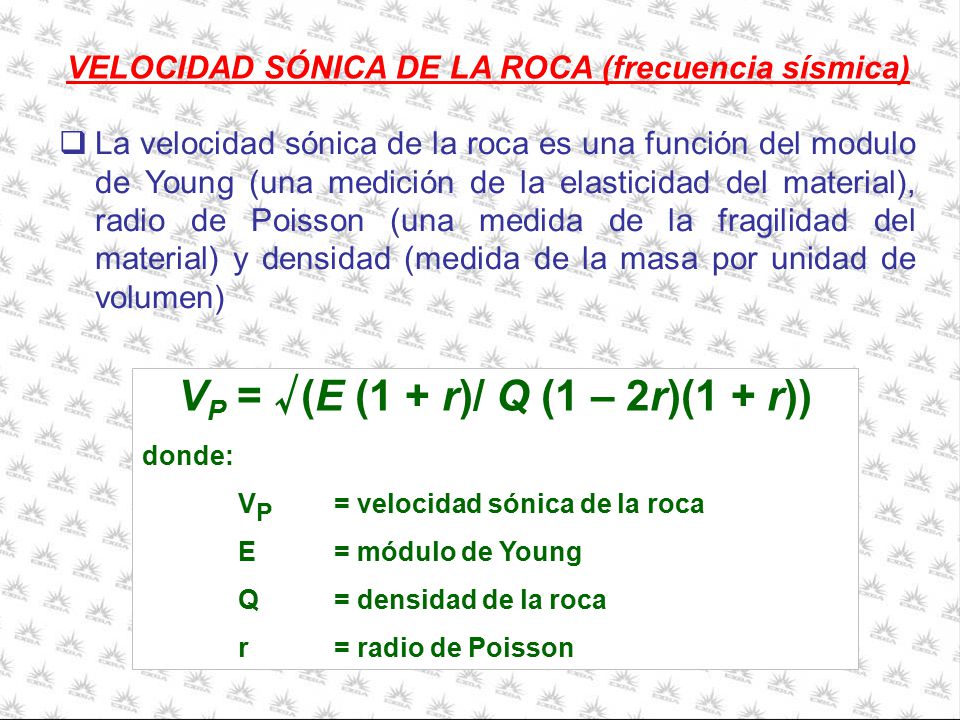

64 VP = √(E (1 + r)/ Q (1 – 2r)(1 + r))
VELOCIDAD SÓNICA DE LA ROCA (frecuencia sísmica) La velocidad sónica de la roca es una función del modulo de Young (una medición de la elasticidad del material), radio de Poisson (una medida de la fragilidad del material) y densidad (medida de la masa por unidad de volumen) VP = √(E (1 + r)/ Q (1 – 2r)(1 + r)) donde: VP = velocidad sónica de la roca E = módulo de Young Q = densidad de la roca r = radio de Poisson

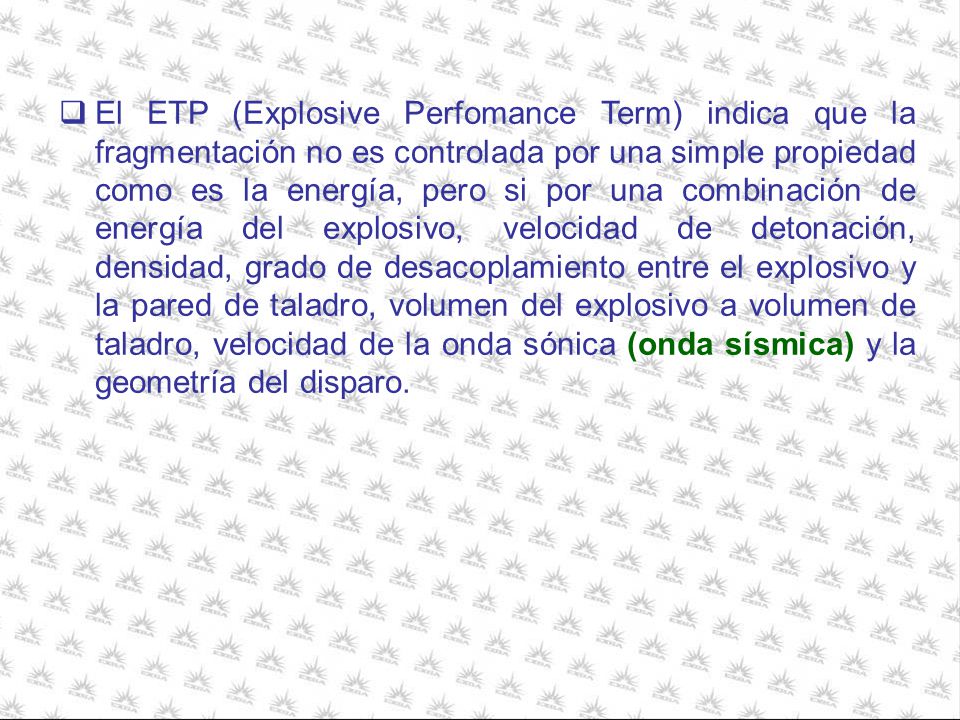

65 El ETP (Explosive Perfomance Term) indica que la fragmentación no es controlada por una simple propiedad como es la energía, pero si por una combinación de energía del explosivo, velocidad de detonación, densidad, grado de desacoplamiento entre el explosivo y la pared de taladro, volumen del explosivo a volumen de taladro, velocidad de la onda sónica (onda sísmica) y la geometría del disparo.

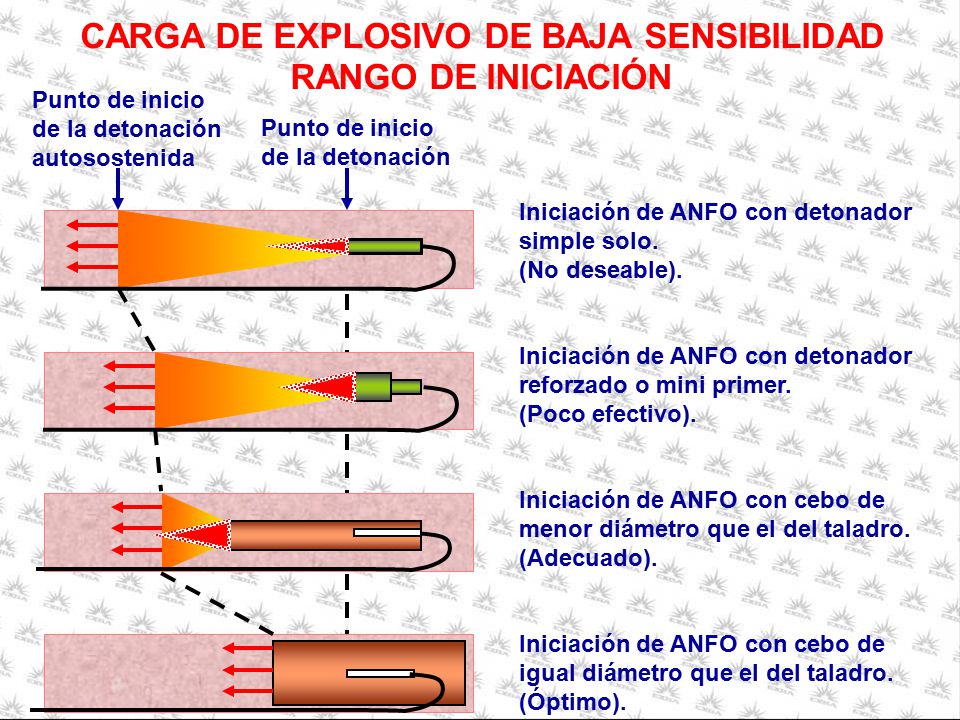

66 CARGA DE EXPLOSIVO DE BAJA SENSIBILIDAD
RANGO DE INICIACIÓN Punto de inicio de la detonación autosostenida Punto de inicio de la detonación Iniciación de ANFO con detonador simple solo. (No deseable). Iniciación de ANFO con detonador reforzado o mini primer. (Poco efectivo). Iniciación de ANFO con cebo de menor diámetro que el del taladro. (Adecuado). Iniciación de ANFO con cebo de igual diámetro que el del taladro. (Óptimo).

67 CARGA: EXPLOSIVOS DE BAJA SENSIBILIDAD EN PEQUEÑO DIÁMETRO.
CARGA Y CEBO ADECUADOS TACO CARGA CEBO DETONADOR ACOPLADA (ATACADA) RESULTADO: DETONACIÓN COMPLETA RETENCIÓN ARRANQUE ÓPTIMO VELOCIDAD DE REGIMEN INMEDIATA ELEVADA PRESIÓN DE TRABAJO

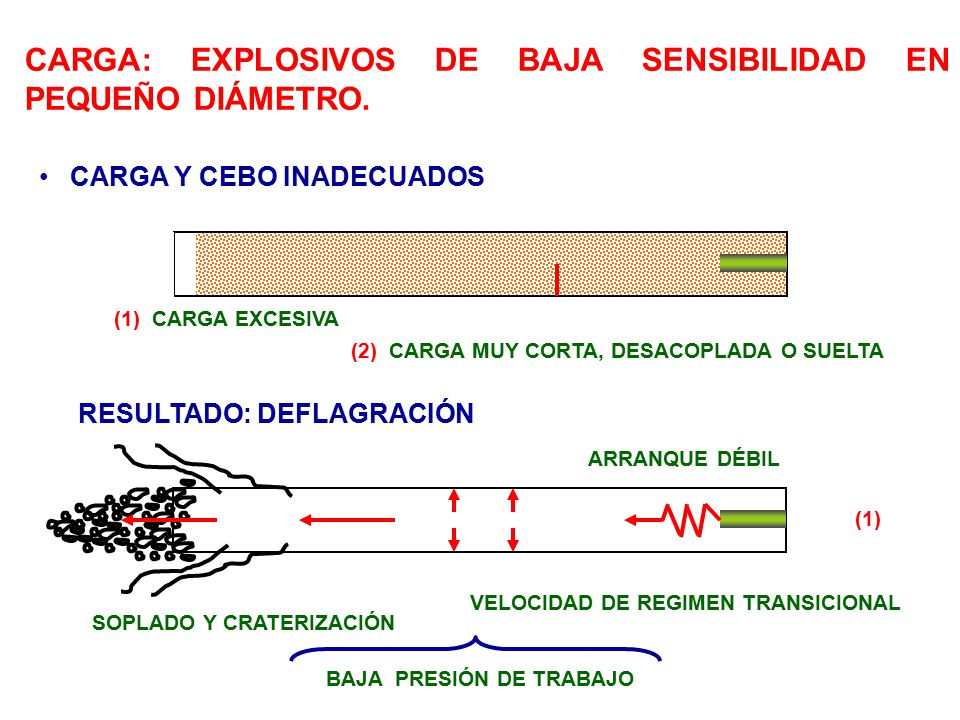

68 CARGA: EXPLOSIVOS DE BAJA SENSIBILIDAD EN PEQUEÑO DIÁMETRO.
CARGA Y CEBO INADECUADOS (1) CARGA EXCESIVA (2) CARGA MUY CORTA, DESACOPLADA O SUELTA RESULTADO: DEFLAGRACIÓN (1) SOPLADO Y CRATERIZACIÓN ARRANQUE DÉBIL VELOCIDAD DE REGIMEN TRANSICIONAL BAJA PRESIÓN DE TRABAJO

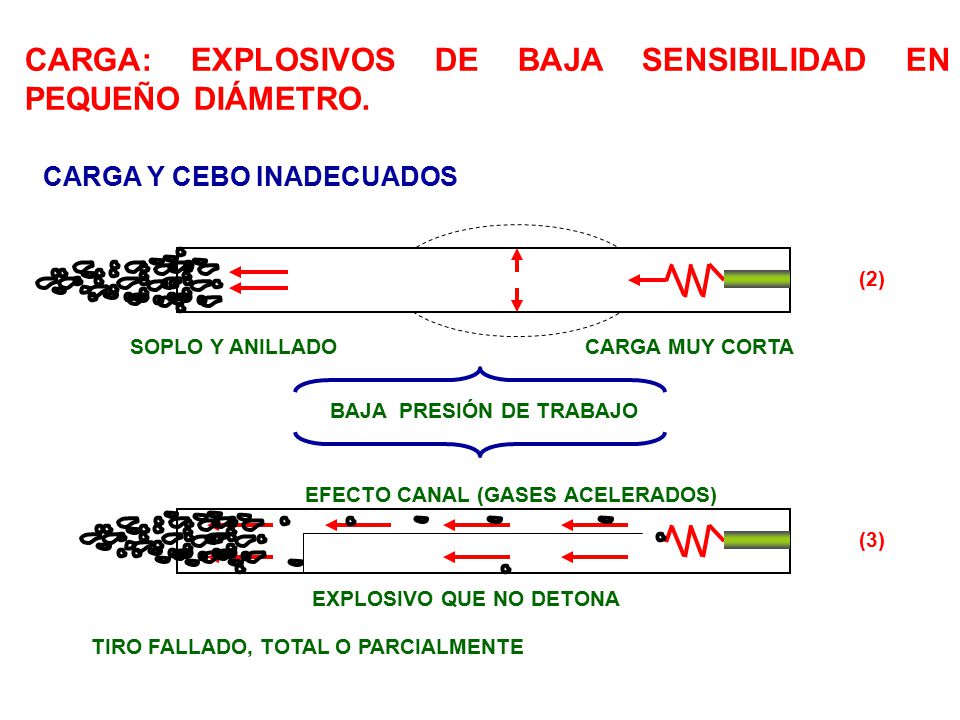

69 CARGA Y CEBO INADECUADOS BAJA PRESIÓN DE TRABAJO
CARGA: EXPLOSIVOS DE BAJA SENSIBILIDAD EN PEQUEÑO DIÁMETRO. CARGA Y CEBO INADECUADOS (2) SOPLO Y ANILLADO BAJA PRESIÓN DE TRABAJO CARGA MUY CORTA (3) EFECTO CANAL (GASES ACELERADOS) EXPLOSIVO QUE NO DETONA TIRO FALLADO, TOTAL O PARCIALMENTE
