1 Tres Algoritmos Paralelos para Multiplicación Matriz Vector
Capitulo 8

2 Los Tres Algoritmos para computar el producto matriz-vector Ab=c
Rowwise block striped Columnwise block striped Checkerboard block

3 Algoritmo Secuencial (cont)
Entrada: una matríz mXn a[0..m-1][0..n-1] y un vector b[0..n-1] Salida: El producto a b = c[0..m-1] for i←0 to m-1 do c[i] ←0 for j←0 to n-1 do c[i] ← c[i] + a[i,j] * b[j] endfor Complexidad: O(mn)

4 Algoritmo I (Rowwise block striped matrix)
Descomposición de dominio Una tarea primitive está asociada con una fila de la matríz y el vector b entero

5 Un Paso del Algoritmo Paralelo
b Fila i of A b ci Producto interior Fila i de A Fila i de A b c Comunicación All-gather

6 Aglomeración y Asignación de Procesos
Aglomerar grupos de filas Cada proceso tiene un bloque de filas y todo de los vectores b y c La función read_row_striped_matrix particiona la matriz A en p bloques de filas y distribuye los bloques a los procesos

7 La idea del algoritmo Cada proceso computa un bloque de c
La función replicate_block_vector hace uso de MPI_Allgatherv para concatenar los bloques de c y dejar el resultado en cada uno de los procesadores.

8 MPI_Allgatherv

9 MPI_Allgatherv int MPI_Allgatherv ( void *send_buffer, int send_cnt,
MPI_Datatype send_type, void *receive_buffer, int *receive_cnt, int *receive_disp, MPI_Datatype receive_type, MPI_Comm communicator)

10 Algoritmo II (Columnwise block striped matrix)
Descomposición de dominio Una tarea primitive está asociada con una columna de la matríz y un bloque apropiado del vector b

11 Phases of Parallel Algorithm
Column i of A b ~c Multiplications b Column i of A Column i of A b ~c All-to-all exchange Column i of A b c Reduction

12 Leer una matriz en forma de bloques de columnas
Archivo

13 Aglomeración y Asignación de Procesos
Aglomerar grupos de columnas Cada proceso tiene un bloque de columnas, un bloque de b y un producto interior y todo de los vectores b y una suma parcial de c La función read_col_striped_matrix particiona la matriz A en p bloques de columnas y distribuye los bloques a los procesos. Para esto hace uso de la función MPI_Scatterv

14 MPI_Scatterv

15 MPI_Scatterv int MPI_Scatterv ( void *send_buffer, int *send_cnt,
int *send_disp, MPI_Datatype send_type, void *receive_buffer, int receive_cnt, MPI_Datatype receive_type, int root, MPI_Comm communicator)

16 La fase computacional Cada proceso multiplica su bloque de columnas por su bloque de b y asi computa una suma parcial de c. El resultado final será la suma de estas sumas parciales. Para efectuar la suma de las sumas parciales, se puede aplicar comunicaciones alltoall

17 All-to-all Exchange (Before)
P0 P1 P2 P3 P4

18 All-to-all Exchange (After)
P0 P1 P2 P3 P4

19 MPI_Alltoallv int MPI_Alltoallv ( void *send_buffer, int *send_cnt,
int *send_disp, MPI_Datatype send_type, void *receive_buffer, int *receive_cnt, int *receive_displacement MPI_Datatype receive_type, MPI_Comm communicator)

20 Descomposición Checkerboard
Algoritmo III Descomposición Checkerboard

21 Diseño del Algoritmo Asociar una tarea primitiva con cada elemento de la matríz A Cada tarea primitive hace una multiplicación Aglomerar tareas primitivas en bloques rectangulares Procesos constituyen una parrilla bidimensional Distribuir el vector b en los procesos de la primera columna de la parrilla

22 La Tareas después de la Aglomeración

23 Los Pasos del Algoritmo

24 Redistribuir el Vector b
Paso 1: Mover b de la primera columna a la primera fila Si p es un cuadrado Procesos en la primera columna envian sus pedazos de b a procesos de la primera fila Si p no es un cuadrado Acumula (“gather”) b en el proceso (0, 0) El process (0,0) distribuye (“scatters” ) los pedazos de b en los procesos en la primera fila Paso 2: Los procesos de la primera fila emiten los pedazos de b dentro de las columnas

25 Comunicadores Comunicaciones colectivas envuelve todos los procesos en un comunicador. Necesitamos hacer broadcasts y reduciones dentro de subconjuntos de procesos Necesitamos crear comunicadores para hacer esto Crearemos comunicadores para procesos en la misma fila o en la misma columna.

26 Comunicadores Un comunicador consiste de un grupo de procesos
un contexto atributos, que incluyen una topología

27 Para Crear una Parrilla Vitual de Procesos
MPI_Dims_create parametros de entrada número de procesos en la parrilla deseada número de dimensiones Devuelve el número de procesos en cada dim MPI_Cart_create Crea un comunicador con una topología cartesiana

28 MPI_Dims_create int MPI_Dims_create(
int nodes, /*el número de procesos en la parrilla*/ int dims, /* el número de dimensiones */ int *tamano/* el tamano de cada dimension*/)

29 Ejemplo de MPI_DIMS_create
Supongamos que nos gustaria determinar las dimensiones de una malla bidimensional balanceado que contiene p proocesos. Esto se logra como sigue: int p; int tamano[2]; … tamano[0]=0;tamano[1]=0; MPI_Dims_create [p,2,tamano] Despues de ejecutar este segmento de código, MPI_Dim_create, tamano[0] contendra la cantidad de filas y tamano[1] contendra la cantidad de columnas.

30 MPI_Cart_create Crea un comunicador con una topología cartesiana
MPI_Comm com_viejo, int dims, int *size,/*un arreglo de tamaño dims*/ int *periodico, /*un arreglo de tamano dims, periodico[j]=1 si se desea “wraparound” en la dimension j*/ int reordenar, /*0 si rango en el nuevo comunicador es lo mismo como en el viejo*/ MPI_Comm *com_cart)

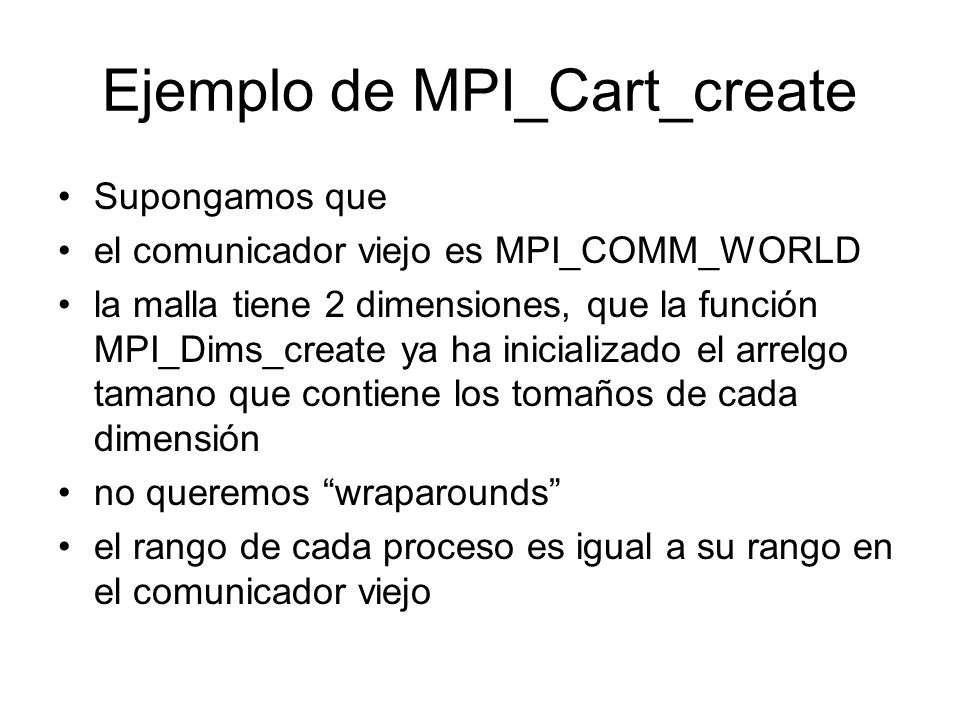

31 Ejemplo de MPI_Cart_create
Supongamos que el comunicador viejo es MPI_COMM_WORLD la malla tiene 2 dimensiones, que la función MPI_Dims_create ya ha inicializado el arrelgo tamano que contiene los tomaños de cada dimensión no queremos “wraparounds” el rango de cada proceso es igual a su rango en el comunicador viejo

32 Ejemplo de MPI_Cart_create(2)
MPI_Comm cart_comm; int p; int periodico[2]; int tamano[2]; … tamano[0]=tamano[0]=0; MPI_Dim_create(p,2,tamano) periodico[0]=periodico[1]=0; MPI_Cart_create(MPI_COMM_WORLD,2,tamano, periodico,0);

33 Dos Funciones Relacionadas con Parrillas
MPI_Cart_rank Devuelve el rango del proceso, dada las coordenadas del proceso en un comunicador cartesiano MPI_Cart_coords Devuelve las coordenadas cartesianas de un proceso, dado su rango.

34 MPI_Cart_rank int MPI_Cart_rank ( MPI_Comm com, int *coords,
int *rango)

35 MPI_Cart-coords int MPI_Cart_coords ( MPI_Comm com,
/* In - Communicator */ int rango, int dims, int *coords)

36 Ejemplo #include <stdio.h> #include <mpi.h>
int main (int argc, char **argv) { MPI_Comm com_cart; int id; int p; int tamano[2]; int periodo[2]; int coords[2]; MPI_Init (&argc, &argv); MPI_Comm_size(MPI_COMM_WORLD, &p); tamano[0]=tamano[1]=0; MPI_Dims_create(p,2,tamano); MPI_Cart_create(MPI_COMM_WORLD,2,size,periodo,1,&com_cart); MPI_Comm_rank(com_cart,&id); MPI_Cart_coords(com_cart,id,2,coords); printf("id=%d, (%d,%d)\n",id,coords[0],coords[1]); MPI_Finalize(); return 0}

37 MPI_Comm_split MPI_Comm_split(MPI_Comm com_viejo,
int particion,int orden_rango, MPI_Comm *com_nuevo) Particiona un comunicador existente com_viejo en una o mas particiones. Se agrupan todos los procesos que tienen el mismo número particion El rango en el nuevo comunicador se da por orden_nuevo

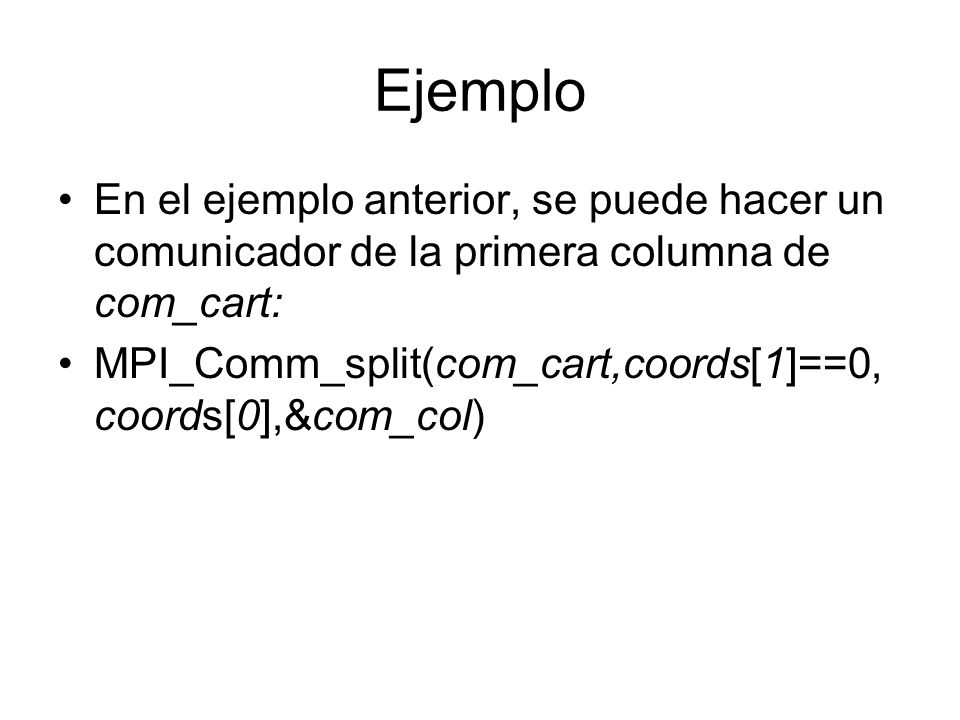

38 Ejemplo En el ejemplo anterior, se puede hacer un comunicador de la primera columna de com_cart: MPI_Comm_split(com_cart,coords[1]==0, coords[0],&com_col)

39 Leer un vector b de un archivo y distribuirlo en com_col
Hacer uso de read_block_vector en MyMPI.c: read_block_vector(argv[1],(void **) &b, mpitype, &m, com_col);

40 Analisis de Complexidad (presumiendo que m=n)
Cada proceso hace su parte de la computación: (n2/p) Redistribuir b: (n / p + log p(n / p )) = (n log p / p) Reducción de los vectores de resultados parciales: (n log p / p) La complexidad paralela total: (n2/p + n log p / p)

41 Analisis de Isoeficiencia
Complexidad Secuencial: (n2) Complexidad de comunicación: (n log p / p) La función de Isoeficiencia: n2  Cn p log p  n  C p log p M(n)=n2  M(C p log p)/p = C2 log2 p

42 Comparación de los tres Métodos
Algoritmo Complexidad Isoeficiencia Rowwise Block-Striped (n2/p + n+log p) C2 p Columnwise Block-Striped (n2/p + nlog p) C p Checkerboard (n2/p + n log p/ p) C2 log2 p
