Facturación de Energía Eléctrica

Presentación del tema: "Facturación de Energía Eléctrica"— Transcripción de la presentación:

1 Facturación de Energía Eléctrica
Instalaciones Industriales Instalaciones Eléctricas

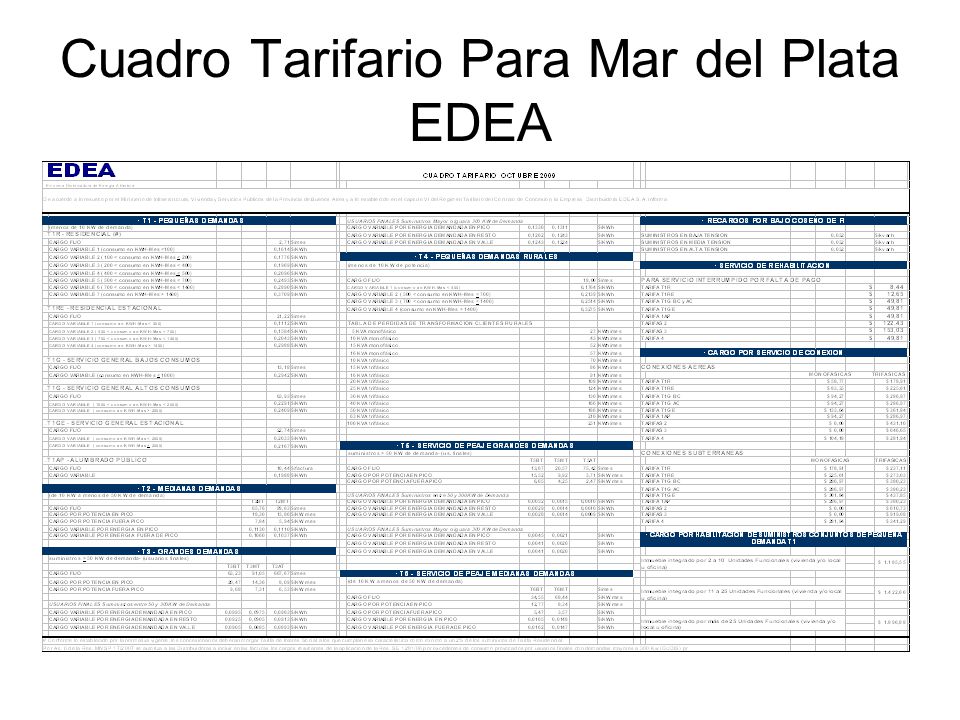

2 Cuadro Tarifario Para Mar del Plata EDEA

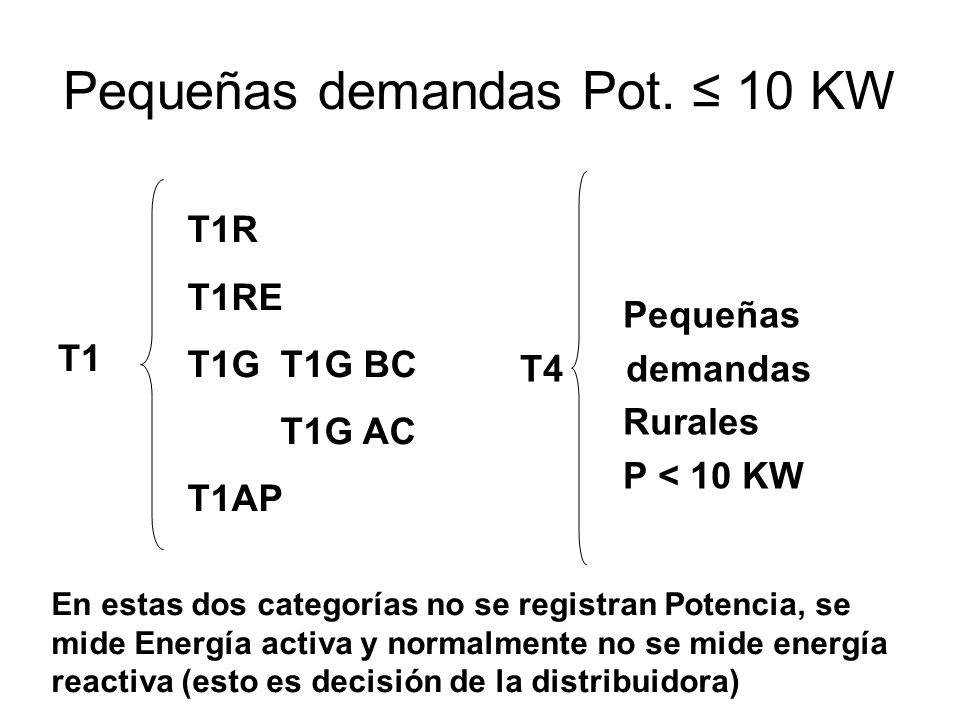

3 Pequeñas demandas Pot. ≤ 10 KW
T demandas Rurales P < 10 KW T1R T1RE T1G T1G BC T1G AC T1AP En estas dos categorías no se registran Potencia, se mide Energía activa y normalmente no se mide energía reactiva (esto es decisión de la distribuidora)

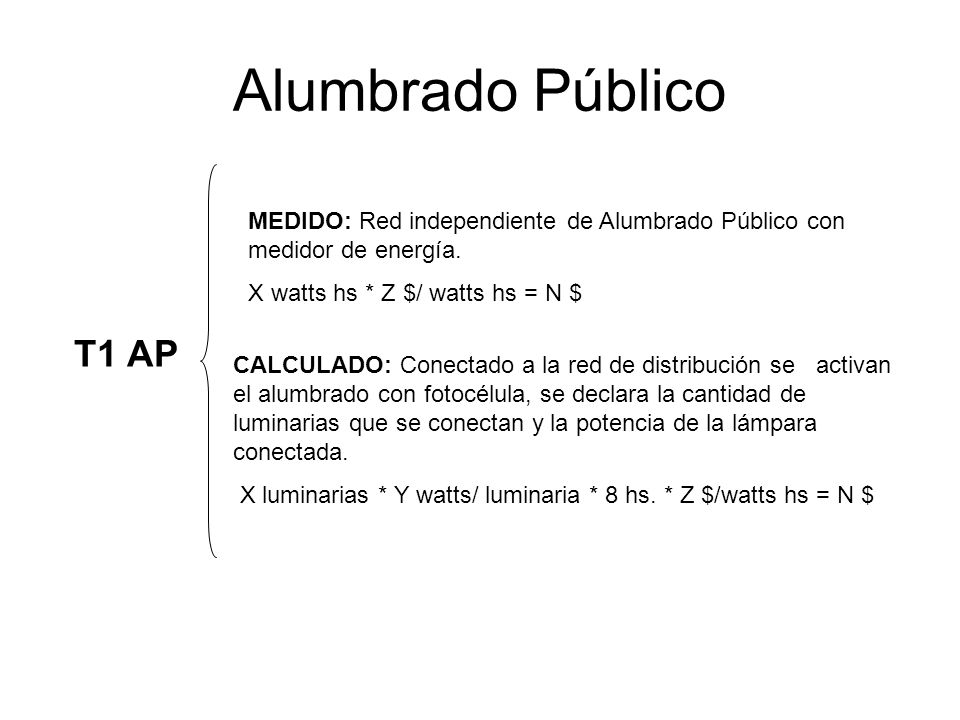

4 Alumbrado Público T1 AP MEDIDO: Red independiente de Alumbrado Público con medidor de energía. X watts hs * Z $/ watts hs = N $ CALCULADO: Conectado a la red de distribución se activan el alumbrado con fotocélula, se declara la cantidad de luminarias que se conectan y la potencia de la lámpara conectada. X luminarias * Y watts/ luminaria * 8 hs. * Z $/watts hs = N $

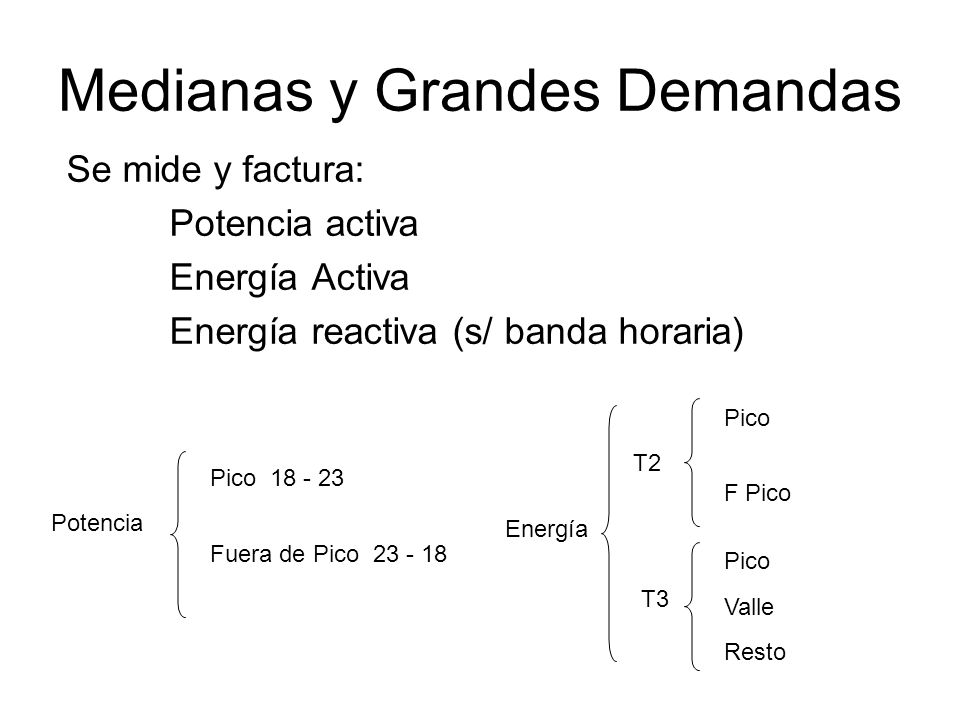

5 Medianas y Grandes Demandas
Se mide y factura: Potencia activa Energía Activa Energía reactiva (s/ banda horaria) Energía Pico F Pico T2 T3 Valle Resto Potencia Pico Fuera de Pico

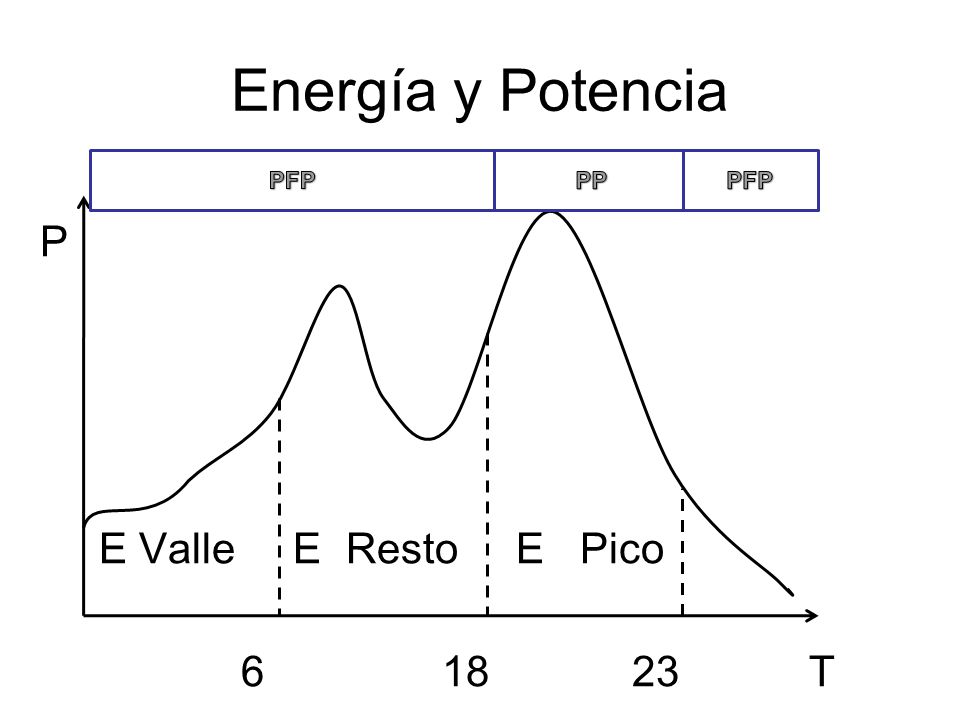

6 Energía y Potencia P E Valle E Resto E Pico T PFP PP PFP

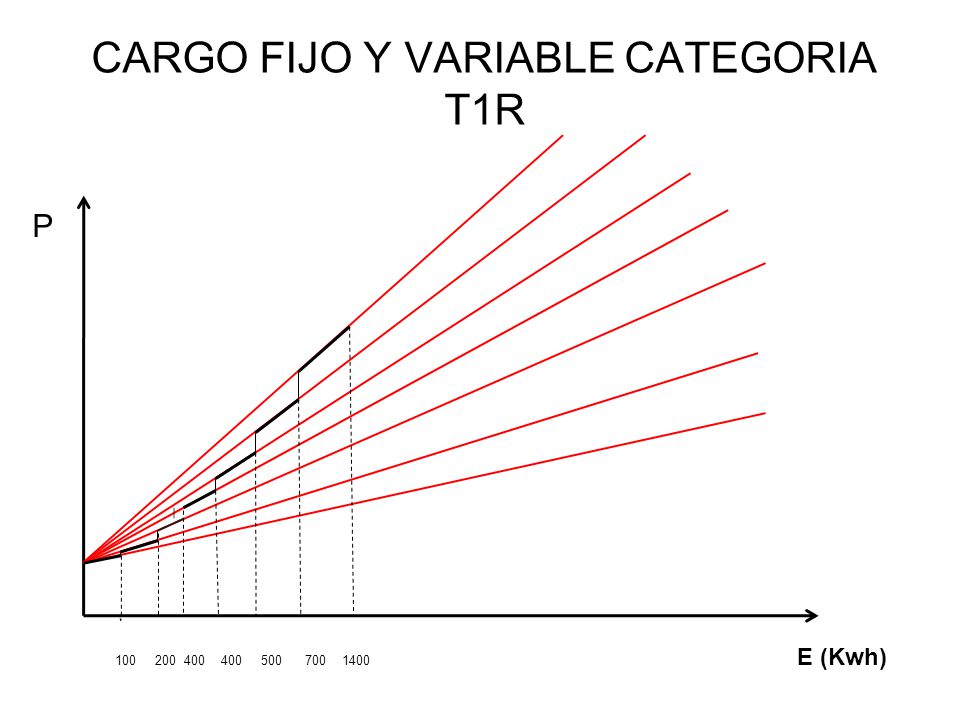

7 CARGO FIJO Y VARIABLE CATEGORIA T1R
P E (Kwh)

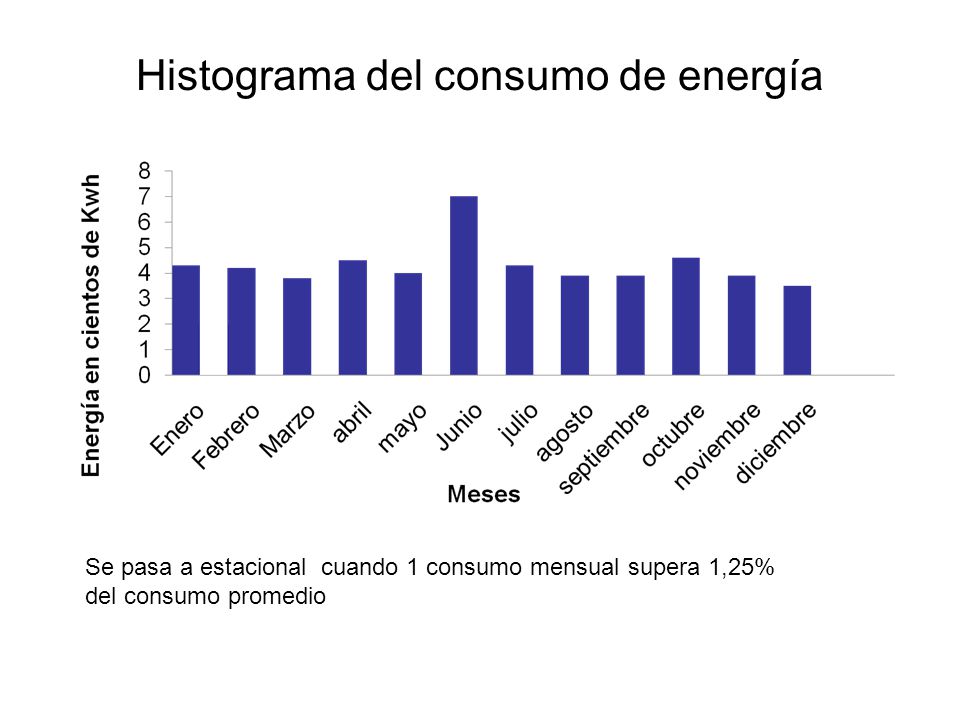

8 Histograma del consumo de energía
Se pasa a estacional cuando 1 consumo mensual supera 1,25% del consumo promedio

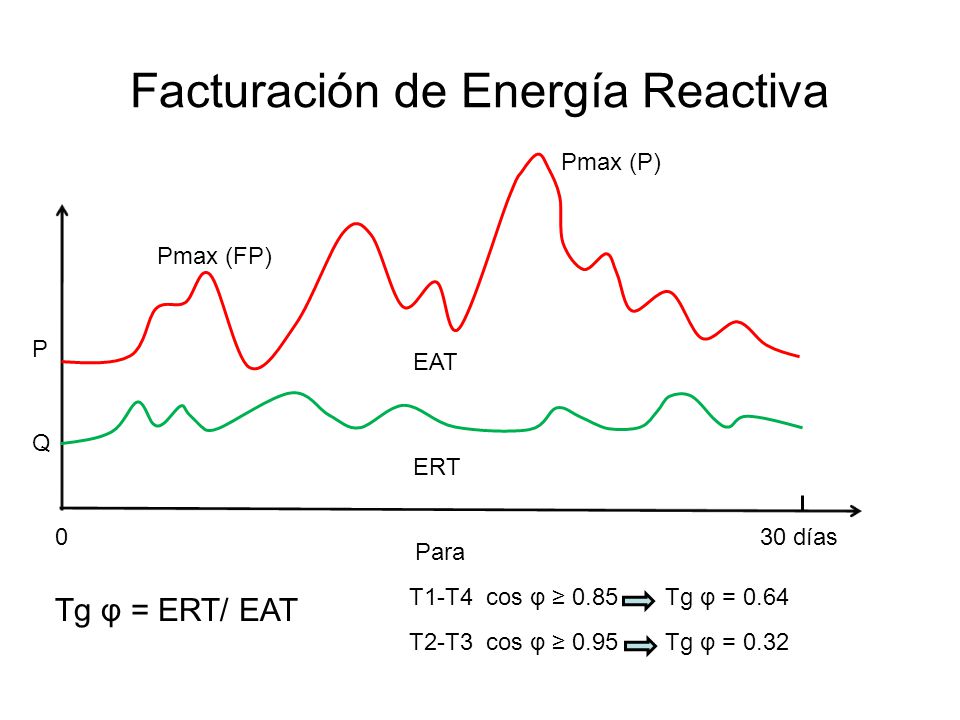

9 Facturación de Energía Reactiva
Pmax (P) Pmax (FP) P EAT Q ERT 30 días Para T1-T4 cos φ ≥ Tg φ = 0.64 Tg φ = ERT/ EAT T2-T3 cos φ ≥ Tg φ = 0.32

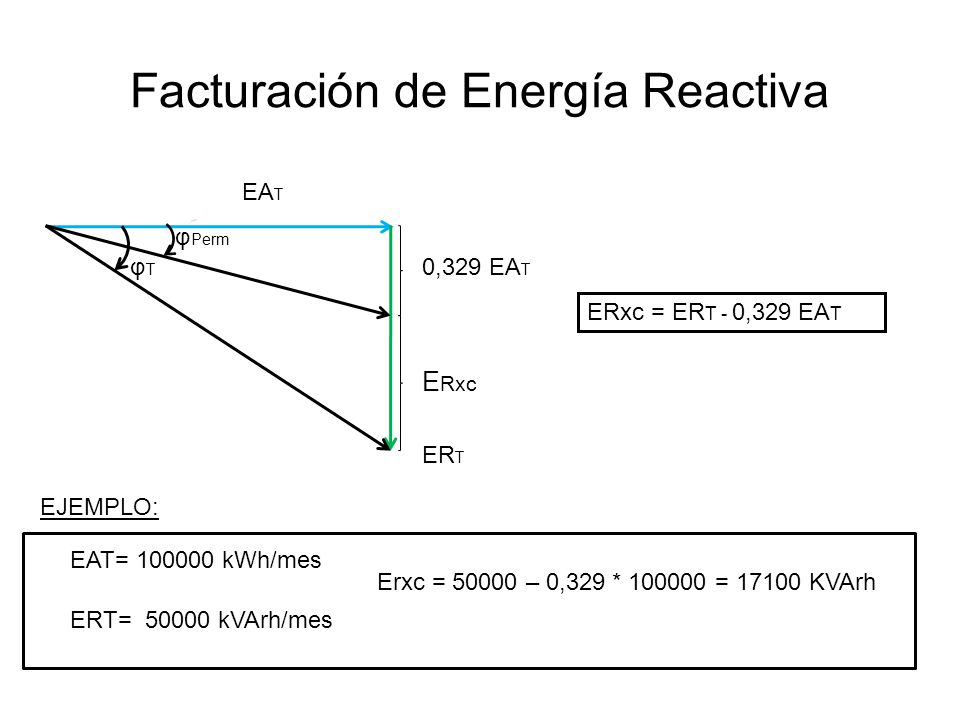

10 Facturación de Energía Reactiva
EAT φPerm φT 0,329 EAT ERxc = ERT - 0,329 EAT ERxc ERT EJEMPLO: EAT= kWh/mes Erxc = – 0,329 * = KVArh ERT= kVArh/mes

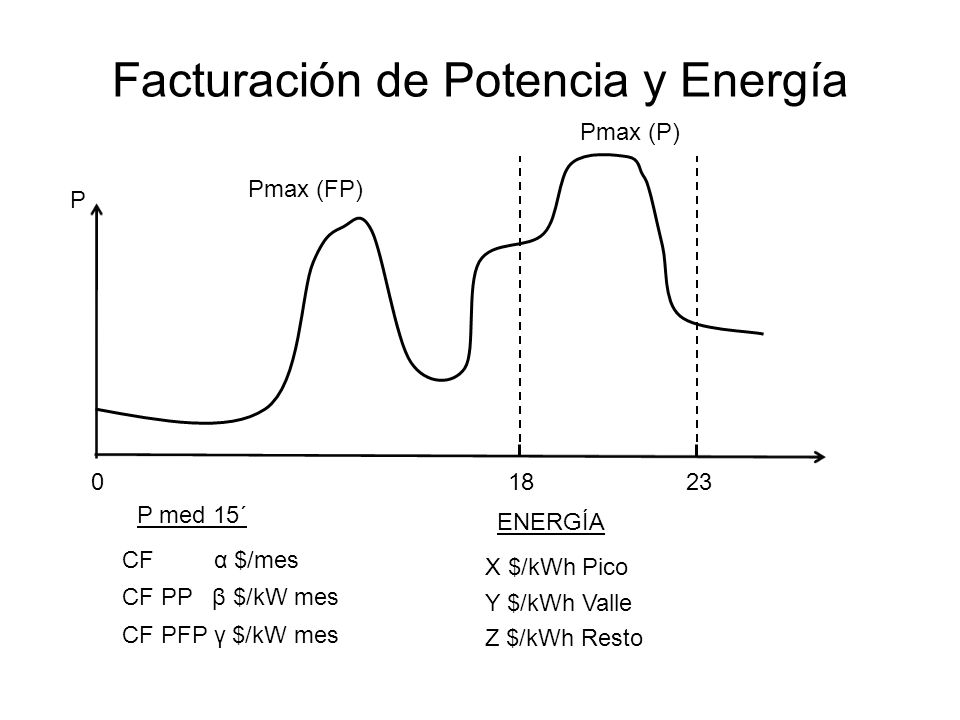

11 Facturación de Potencia y Energía
Pmax (P) P Pmax (FP) 18 23 P med 15´ ENERGÍA CF α $/mes X $/kWh Pico CF PP β $/kW mes Y $/kWh Valle CF PFP γ $/kW mes Z $/kWh Resto

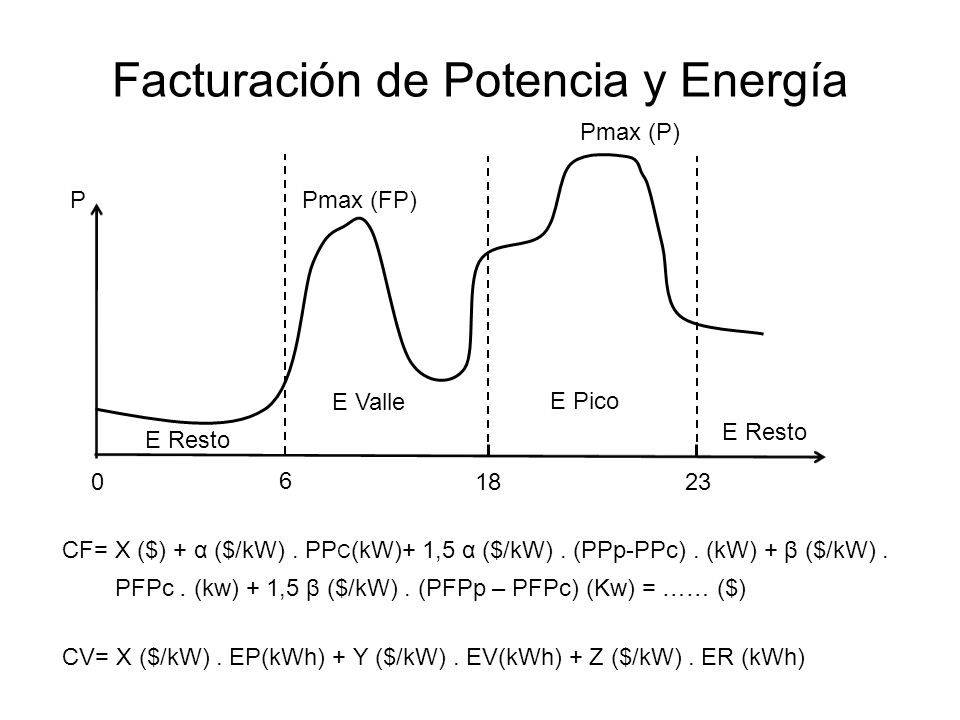

12 Facturación de Potencia y Energía
Pmax (P) P Pmax (FP) E Valle E Pico E Resto E Resto 6 18 23 CF= X ($) + α ($/kW) . PPC(kW)+ 1,5 α ($/kW) . (PPp-PPc) . (kW) + β ($/kW) . PFPc . (kw) + 1,5 β ($/kW) . (PFPp – PFPc) (Kw) = …… ($) CV= X ($/kW) . EP(kWh) + Y ($/kW) . EV(kWh) + Z ($/kW) . ER (kWh)

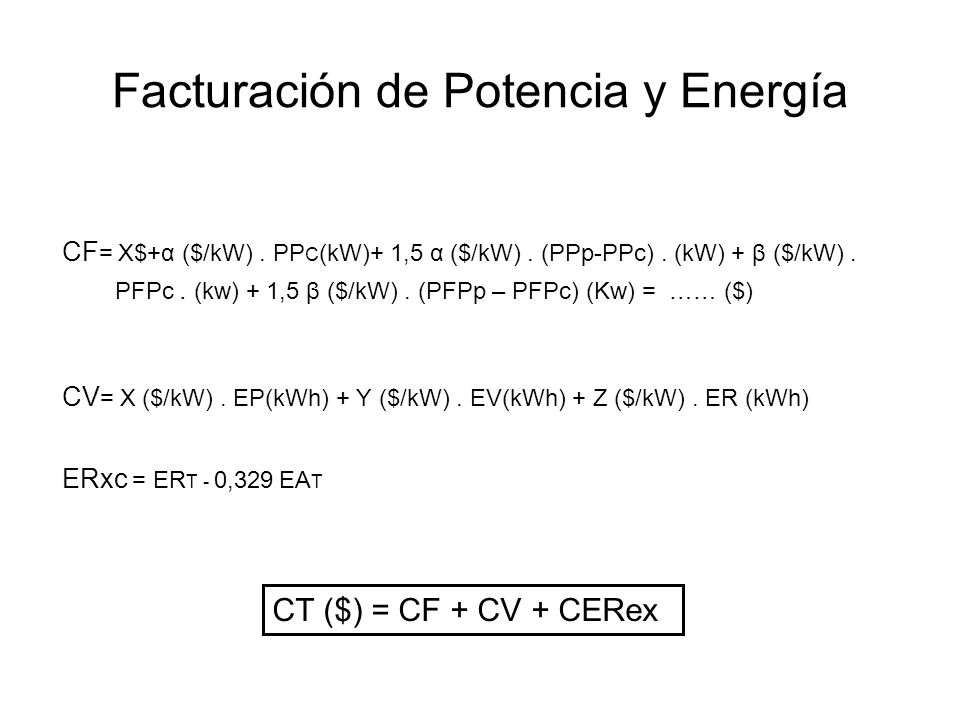

13 Facturación de Potencia y Energía
CF= X$+α ($/kW) . PPC(kW)+ 1,5 α ($/kW) . (PPp-PPc) . (kW) + β ($/kW) . PFPc . (kw) + 1,5 β ($/kW) . (PFPp – PFPc) (Kw) = …… ($) CV= X ($/kW) . EP(kWh) + Y ($/kW) . EV(kWh) + Z ($/kW) . ER (kWh) ERxc = ERT - 0,329 EAT CT ($) = CF + CV + CERex

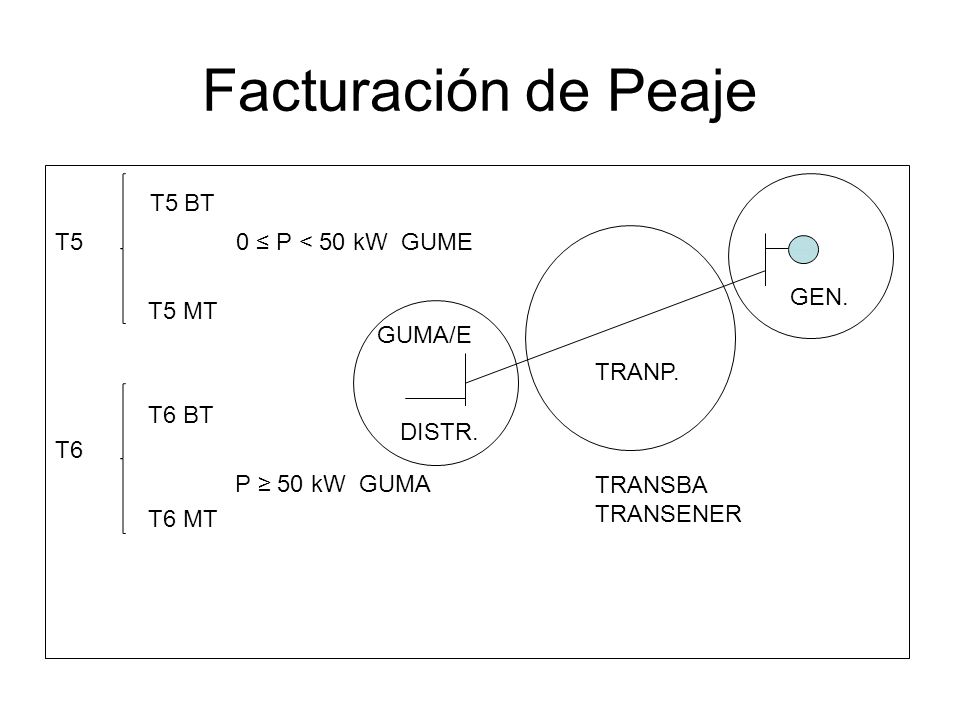

14 Facturación de Peaje T5 BT T5 0 ≤ P < 50 kW GUME T5 MT T6 BT GEN.
P ≥ 50 kW GUMA T6 MT GEN. GUMA/E TRANP. DISTR. TRANSBA TRANSENER
