ONDAS y FENÓMENOS ONDULATORIOS

Presentación del tema: "ONDAS y FENÓMENOS ONDULATORIOS"— Transcripción de la presentación:

1 ONDAS y FENÓMENOS ONDULATORIOS
INSTITUCIÓN EDUCATIVA PEDRO CASTELLANOS Ciencia, Virtud y Amor ONDAS y FENÓMENOS ONDULATORIOS . Docente : Paternina Docente: Adalberto Paternina A Adalberto Paternina A

2 Estándar: Establezco relaciones entre amplitud, velocidad de propagación, longitud de onda en diferentes tipos de ondas Competencias: Identifica los diferentes tipos de ondas Determina la velocidad de una onda

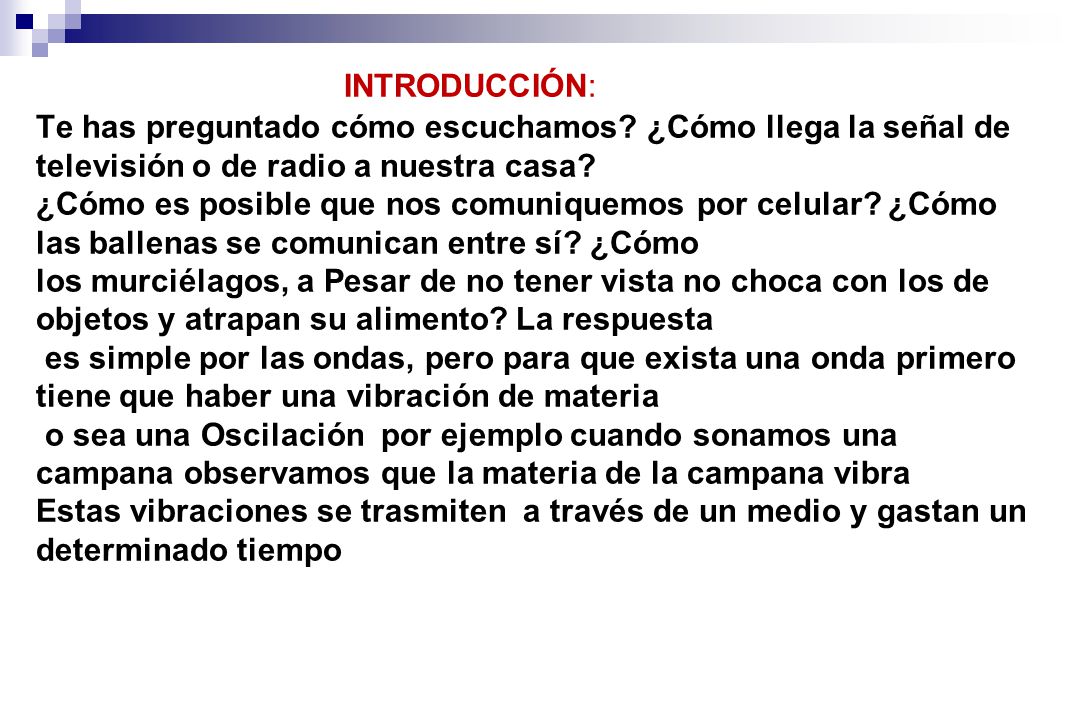

3 INTRODUCCIÓN: Te has preguntado cómo escuchamos
INTRODUCCIÓN: Te has preguntado cómo escuchamos? ¿Cómo llega la señal de televisión o de radio a nuestra casa? ¿Cómo es posible que nos comuniquemos por celular? ¿Cómo las ballenas se comunican entre sí? ¿Cómo los murciélagos, a Pesar de no tener vista no choca con los de objetos y atrapan su alimento? La respuesta es simple por las ondas, pero para que exista una onda primero tiene que haber una vibración de materia o sea una Oscilación por ejemplo cuando sonamos una campana observamos que la materia de la campana vibra Estas vibraciones se trasmiten a través de un medio y gastan un determinado tiempo

4 ONDAS Una onda Es una perturbación que viaja a través del espacio o de un medio elástico transportando energía sin que haya desplazamiento de masa

5 PARTES DE UNA ONDAS . Cresta: Es la parte superior de una onda
Valle: Es la parte inferior de una onda Amplitud: Es la máxima separación de la onda de la posición de equilibrio Longitud de onda: Es la distancia existentes entre dos crestas O entre 2 valles o entre dos puntos adyacentes de una onda que se encuentran en un mismo plano de vibración Nodos(N): Todo punto de una onda estacionaria cuya amplitud es cero Antinodos(A): puntos que oscilan con máxima amplitud

6 GRAFICA DE UNA ONDA Antinodo Nodos

7 Clasificación de las ondas
Mecánicas : Requieren de un medio elástico Medio de propagacion Para su propagación Electromagnéticas : Se propagan en el vacio Pulso: Una sola oscilación Numero de oscilaciones periódicas: Fuente vibra permanentemente Transversales: Vibran Perpendicular al medio de Dirección de propagación propagacion Longitudinales: Vibran en la misma dirección de la propagacion

8 Onda mecánica Una onda mecánica es una perturbación en un
medio material Onda Longitudinal: Se propagan el vacio

9 a) b) Identifica los tipos de onda por su forma de transmisión:
Onda longitudinal b) Onda transversal

10 Tipos de ondas Longitudinal: Es una onda donde las partículas del medio vibran a lo largo de la misma dirección de movimiento de la onda. Transversal: Es cuando las secciones del medio vibran hacia arriba y hacia abajo en dirección transversal (perpendicular) al movimiento de la onda.

11 Identificación de variables
Longitud de onda l Frecuencia f Periodo T Velocidad de la onda v ¿cuál es la relación entre estas variables?

12

13 Fenómenos ondulatorios
.

14 Reflexión Cuando una onda se encuentra con un obstáculo, o con el límite del medio en el que se propaga, al menos parte de ella se regresa

15 Refracción Cuando una onda viaja por un medio y cruza la frontera con otro medio de diferente densidad al anterior, la onda transmitida puede moverse en una dirección distinta a la onda incidente.

16 Interferencia Se produce cuando dos ondas, o más, pasan por una misma región del espacio al mismo tiempo.

17 Interferencia Se produce cuando dos ondas, o más, pasan por una misma región del espacio al mismo tiempo.

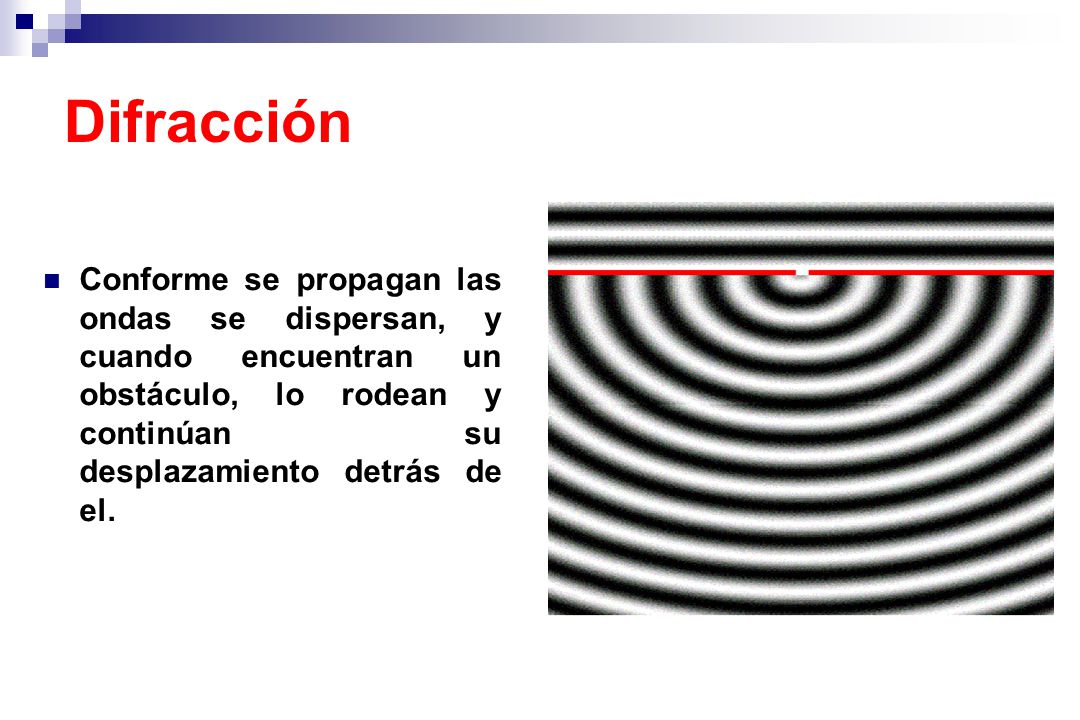

18 Difracción Conforme se propagan las ondas se dispersan, y cuando encuentran un obstáculo, lo rodean y continúan su desplazamiento detrás de el.

19 Resonancia Es cuando se lleva a cabo una interferencia constructiva, en este caso crece muchísimo la amplitud.

20 Evaluación

21 1. En la siguiente imagen se presenta el fenómeno de:
resonancia reflexión refracción difracción interferencia

22 2. En la siguiente imagen se presenta el fenómeno de:
resonancia reflexión refracción difracción interferencia

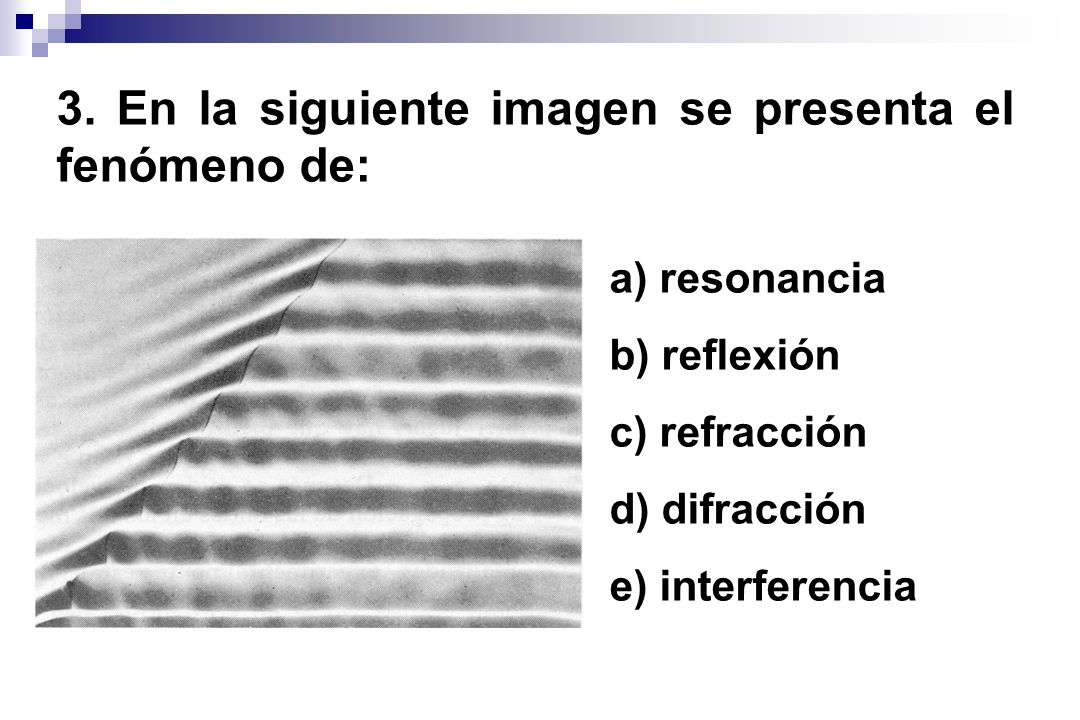

23 3. En la siguiente imagen se presenta el fenómeno de:
resonancia reflexión refracción difracción interferencia

24 4. En la siguiente imagen se presenta el fenómeno de:
interferencia reflexión refracción difracción resonancia

25 5. En la siguiente imagen se presenta el fenómeno de:
interferencia reflexión refracción difracción resonancia

26 6. En la siguiente imagen se presenta el fenómeno de:
interferencia reflexión resonancia difracción refracción

27 RESPUESTAS e) interferencia b) reflexión c) refracción a) interferencia d) difracción c) resonancia

28 Conclusiones.

29 Gracias
