1 Despliegue de Aulas 2.0

2 NETGEAR: Business Solutions For Any Size Customer Switching Storage Wireless Security HOY : Soluciones para aulas 2.0

3 Introduccion Solución Tecnologica Equipamiento Netgear Soluciones Netgear Novedades Ruegos y preguntas Agenda

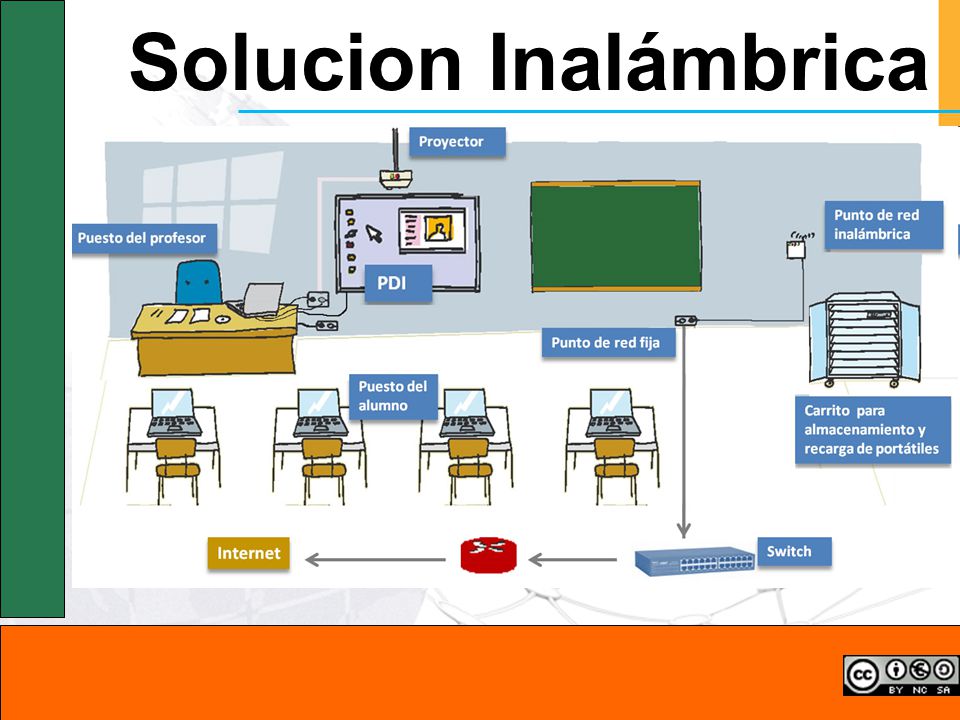

4 Solucion Inalámbrica

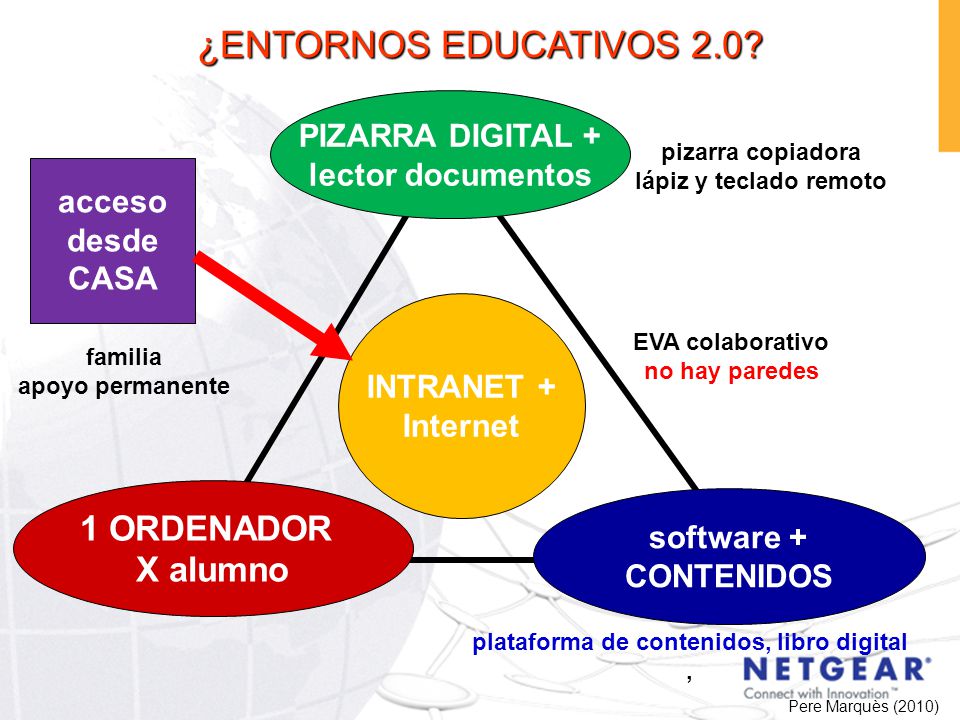

5 PIZARRA DIGITAL + lector documentos 1 ORDENADOR X alumno software + CONTENIDOS Pere Marquès (2010) INTRANET + Internet EVA colaborativo no hay paredes pizarra copiadora lápiz y teclado remoto plataforma de contenidos, libro digital, acceso desde CASA ¿ENTORNOS EDUCATIVOS 2.0? familia apoyo permanente

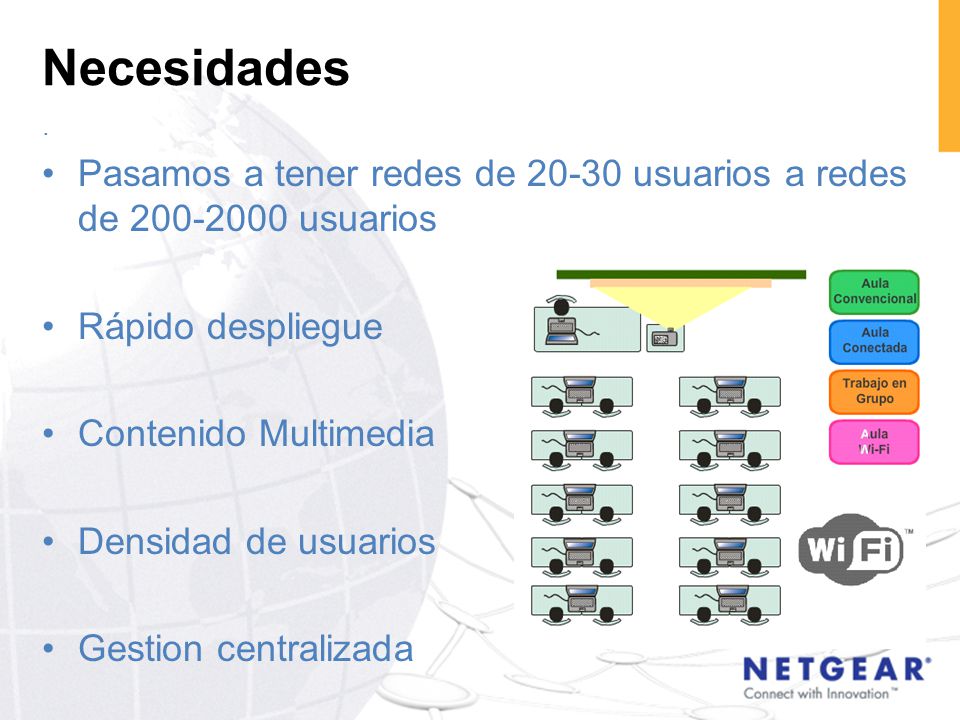

6 Necesidades. Pasamos a tener redes de 20-30 usuarios a redes de 200-2000 usuarios Rápido despliegue Contenido Multimedia Densidad de usuarios Gestion centralizada

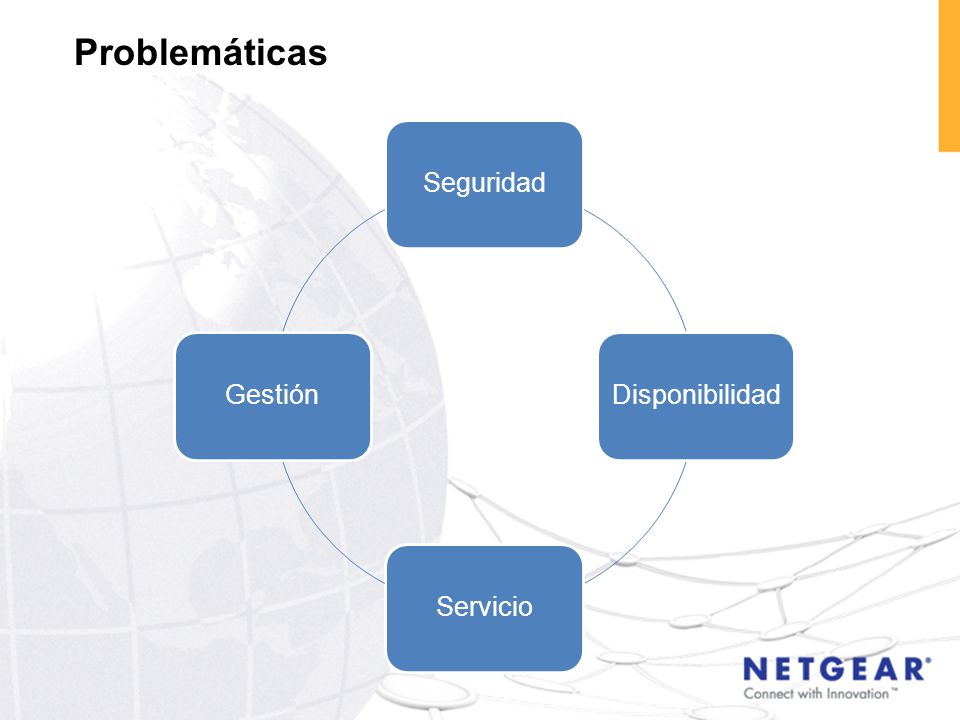

7 SeguridadDisponibilidadServicioGestión Problemáticas

8

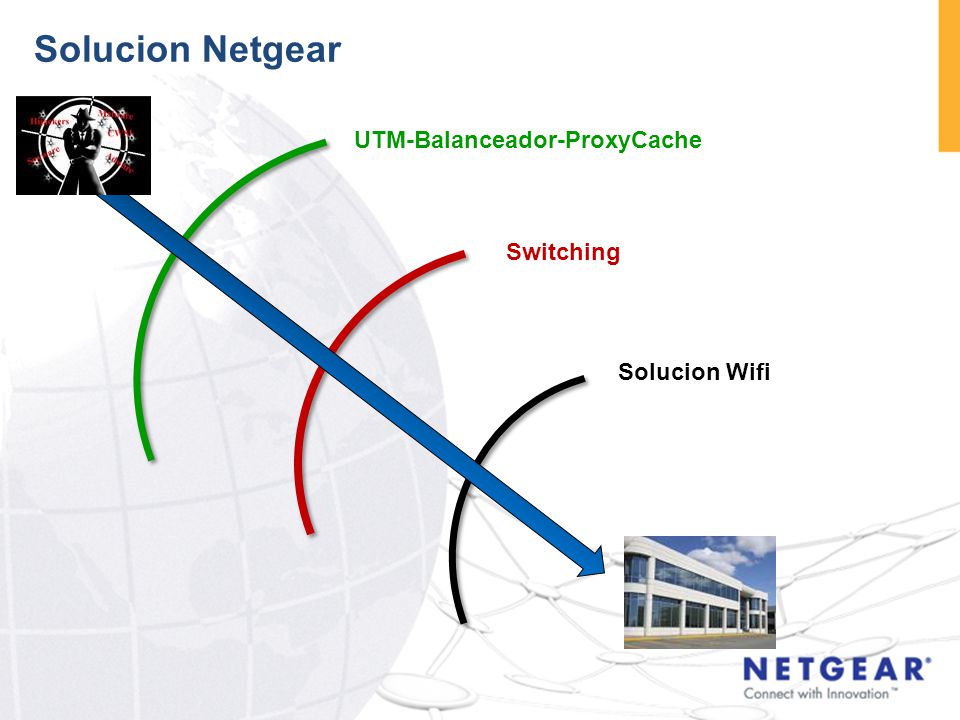

9 Solucion Netgear UTM-Balanceador-ProxyCache Switching Solucion Wifi

10

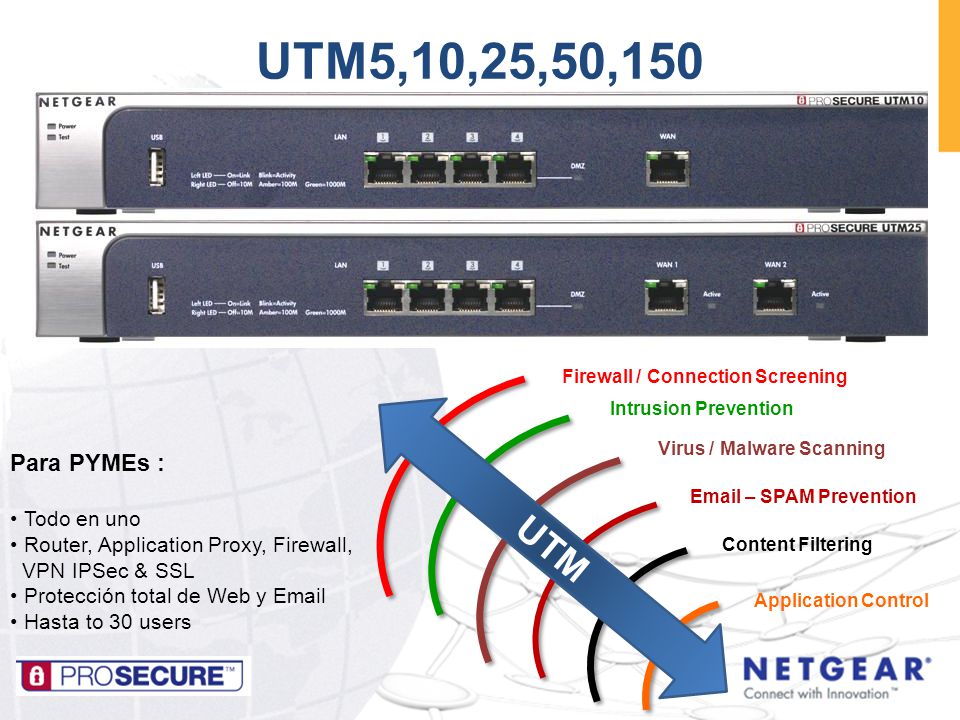

11 UTM5,10,25,50,150 Para PYMEs : Todo en uno Router, Application Proxy, Firewall, VPN IPSec & SSL Protección total de Web y Email Hasta to 30 users UTM Virus / Malware Scanning Intrusion Prevention Email – SPAM Prevention Firewall / Connection Screening Content Filtering Application Control

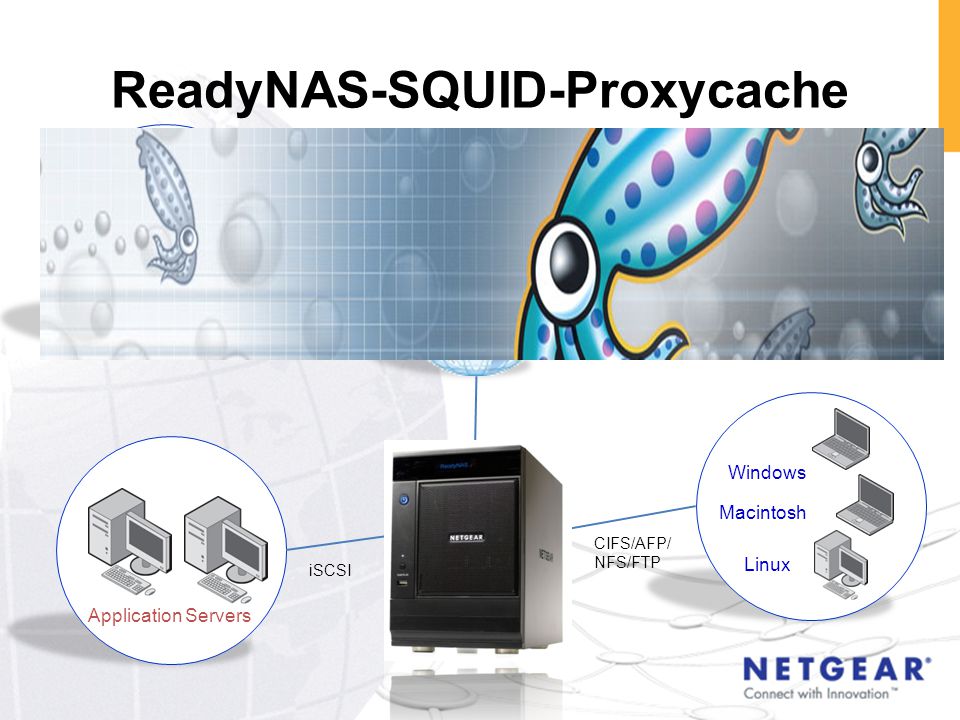

12 ReadyNAS-SQUID-Proxycache Remote Users Offsite Backup Options: Backup to an FTP site Secure replication to another ReadyNAS Backup to the cloud iSCSI CIFS/AFP/ NFS/FTP ReadyNAS Remote HTTP(S) WebDAV FTP(S) FTP rsync over SSH ReadyNAS Vault Application Servers Windows Linux Macintosh

13

14 Valor añadido Gestion PoE Disponibilidad Segmentacion

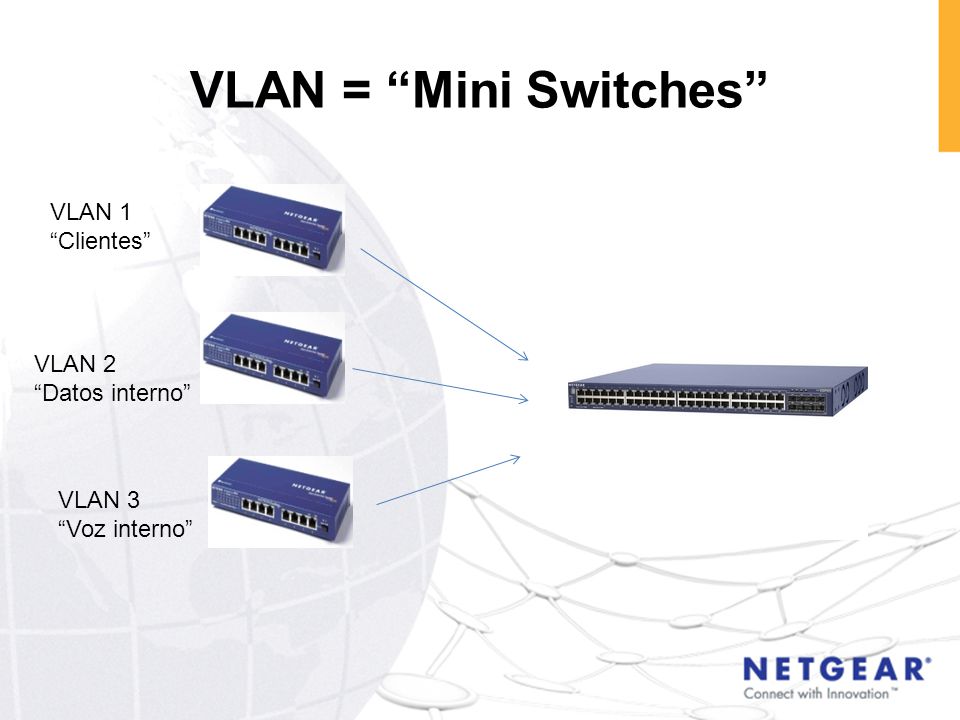

15 VLAN = “Mini Switches” VLAN 1 “Clientes” VLAN 2 “Datos interno” VLAN 3 “Voz interno”

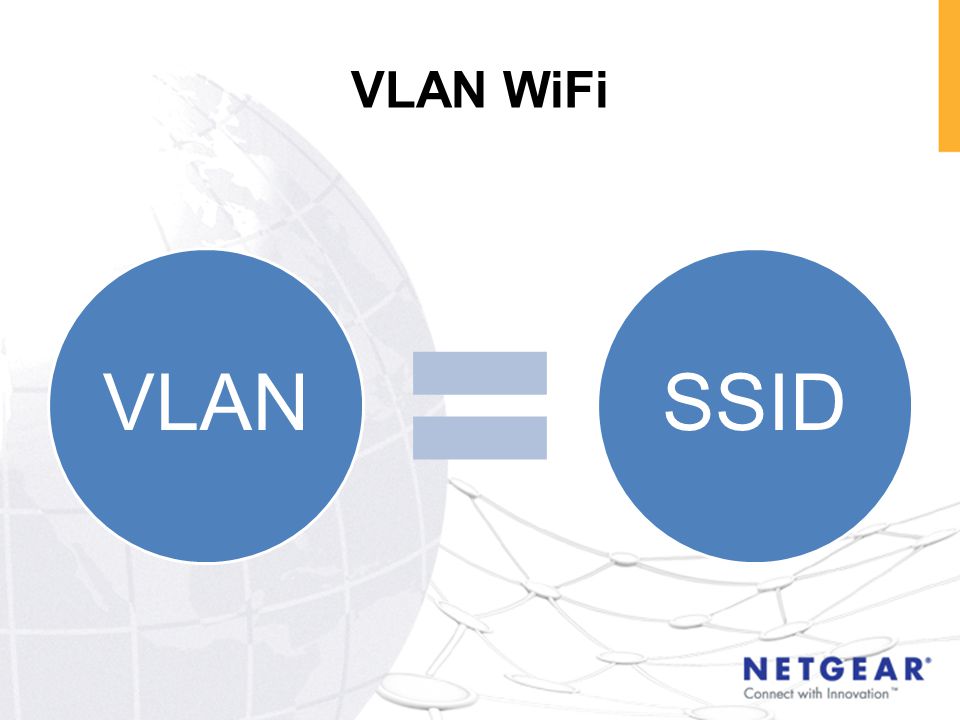

16 VLAN WiFi VLANSSID

17

18 Valor añadido Monitorizacion Balanceo de carga Adaptabilidad Segmentacion

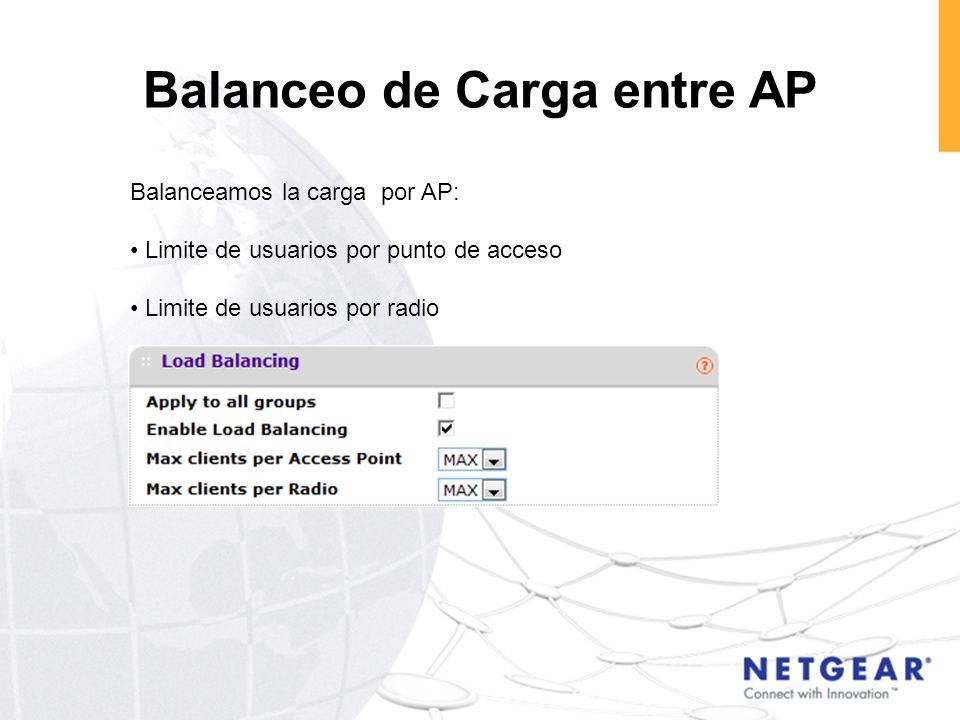

19 Balanceo de Carga entre AP Balanceamos la carga por AP: Limite de usuarios por punto de acceso Limite de usuarios por radio

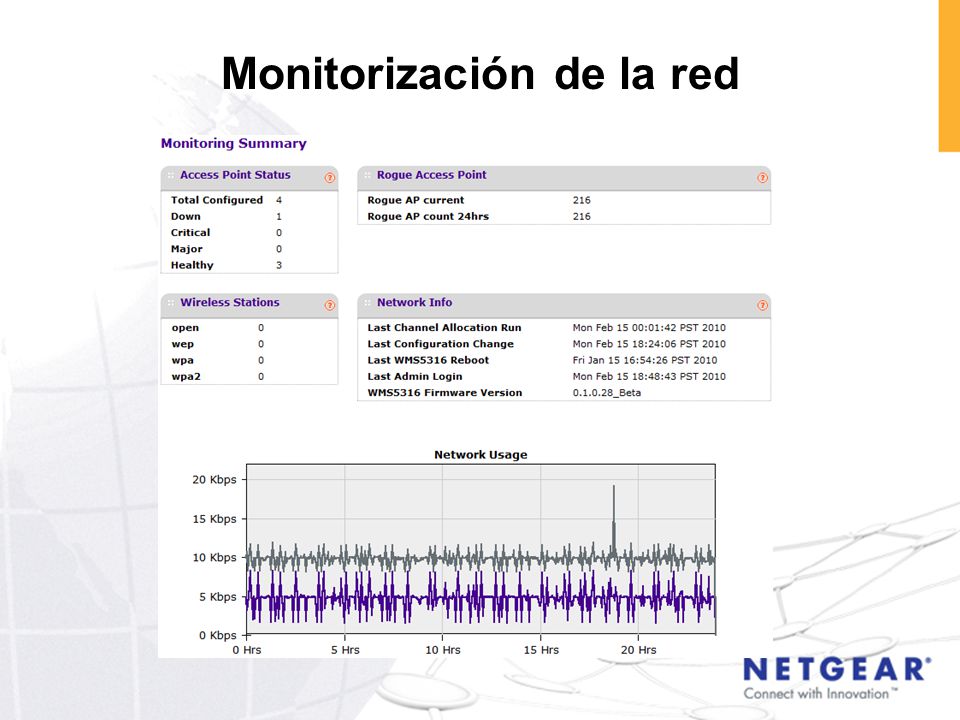

20 Monitorización de la red

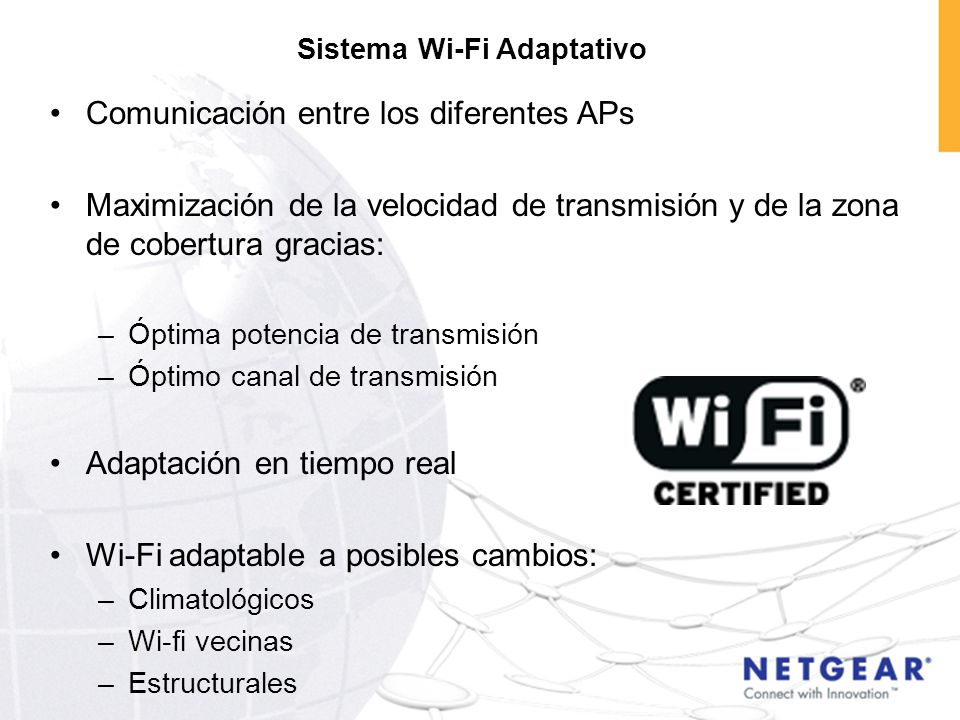

21 Sistema Wi-Fi Adaptativo Comunicación entre los diferentes APs Maximización de la velocidad de transmisión y de la zona de cobertura gracias: –Óptima potencia de transmisión –Óptimo canal de transmisión Adaptación en tiempo real Wi-Fi adaptable a posibles cambios: –Climatológicos –Wi-fi vecinas –Estructurales

22

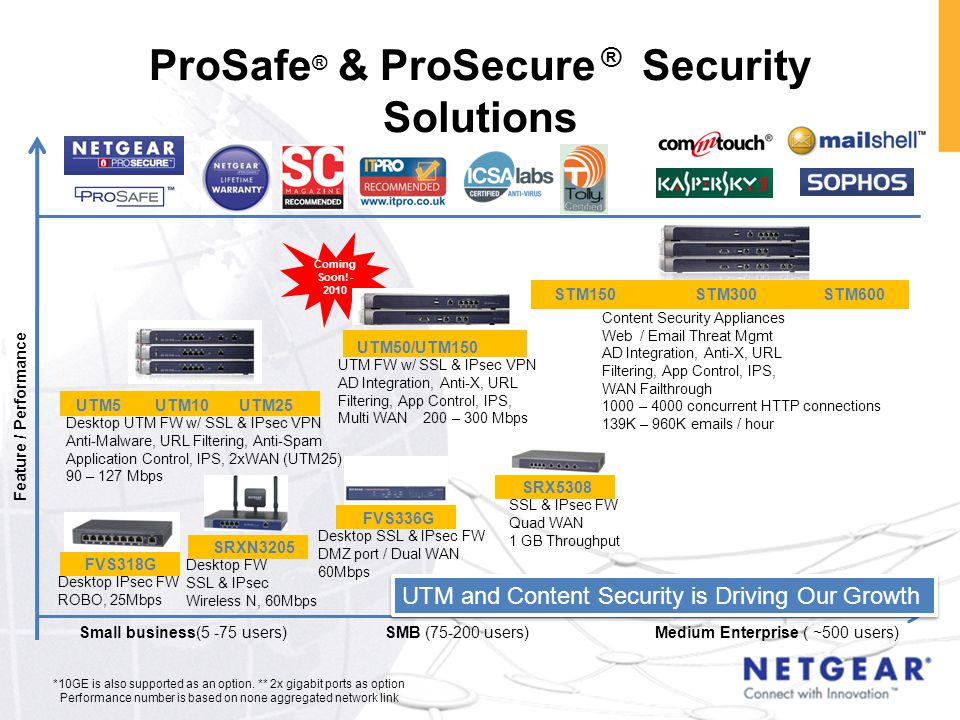

23 ProSafe ® & ProSecure ® Security Solutions Small business(5 -75 users) SMB (75-200 users)Medium Enterprise ( ~500 users) *10GE is also supported as an option. ** 2x gigabit ports as option Performance number is based on none aggregated network link STM150 STM300 STM600 Coming Soon! - 2010 Feature / Performance UTM5 UTM10 UTM25 Desktop UTM FW w/ SSL & IPsec VPN Anti-Malware, URL Filtering, Anti-Spam Application Control, IPS, 2xWAN (UTM25) 90 – 127 Mbps UTM50/UTM150 UTM FW w/ SSL & IPsec VPN AD Integration, Anti-X, URL Filtering, App Control, IPS, Multi WAN 200 – 300 Mbps Content Security Appliances Web / Email Threat Mgmt AD Integration, Anti-X, URL Filtering, App Control, IPS, WAN Failthrough 1000 – 4000 concurrent HTTP connections 139K – 960K emails / hour FVS318G Desktop IPsec FW ROBO, 25Mbps FVS336G Desktop SSL & IPsec FW DMZ port / Dual WAN 60Mbps SRXN3205 Desktop FW SSL & IPsec Wireless N, 60Mbps SRX5308 SSL & IPsec FW Quad WAN 1 GB Throughput UTM and Content Security is Driving Our Growth

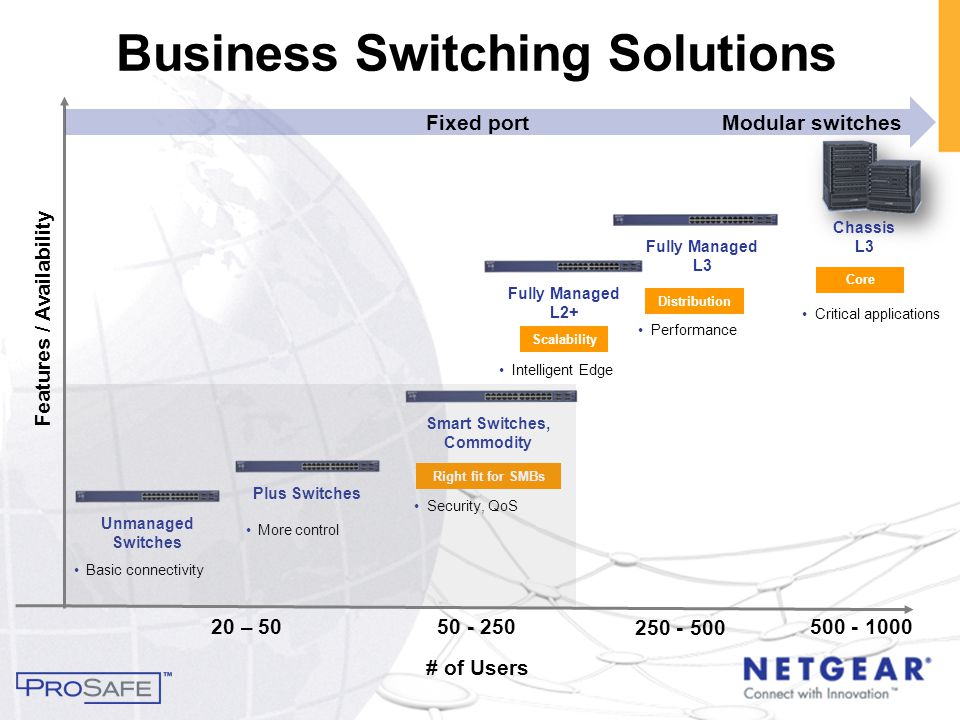

24 Business Switching Solutions Plus SwitchesSmart Switches, Commodity Fully Managed L2+ Fully Managed L3 20 – 5050 - 250 250 - 500 Features / Availability Distribution Scalability Right fit for SMBs Intelligent Edge Security, QoS Performance # of Users More control Unmanaged Switches Basic connectivity 500 - 1000 Chassis L3 Core Critical applications Fixed portModular switches

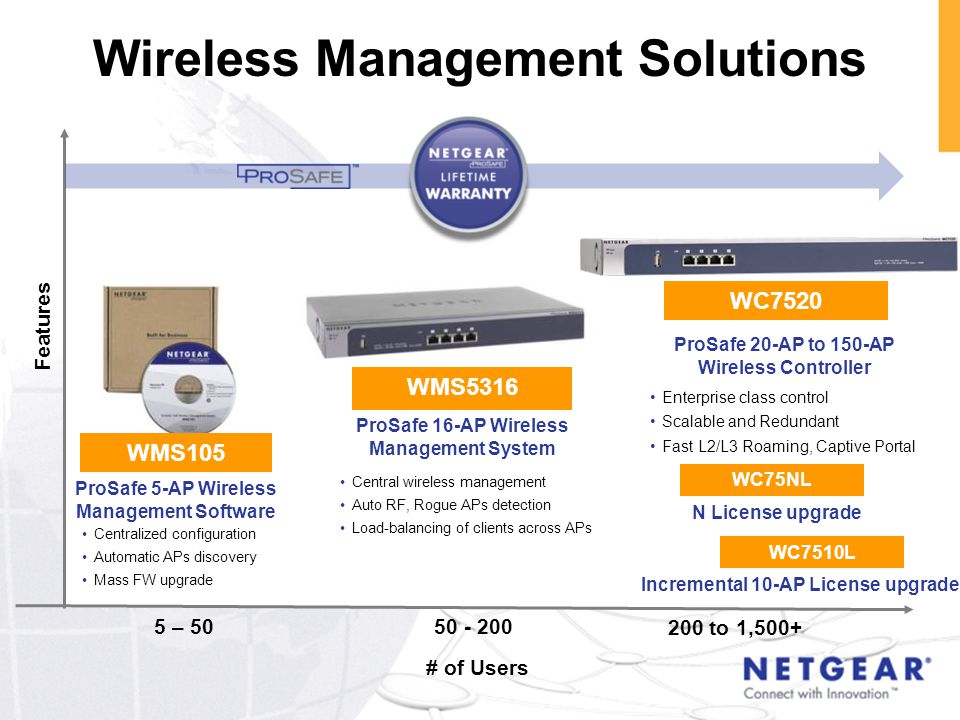

25 Wireless Management Solutions 5 – 5050 - 200 200 to 1,500+ Features # of Users ProSafe 5-AP Wireless Management Software Centralized configuration Automatic APs discovery Mass FW upgrade ProSafe 16-AP Wireless Management System Central wireless management Auto RF, Rogue APs detection Load-balancing of clients across APs WMS5316 WMS105 ProSafe 20-AP to 150-AP Wireless Controller Enterprise class control Scalable and Redundant Fast L2/L3 Roaming, Captive Portal WC7520 N License upgrade WC75NL Incremental 10-AP License upgrade WC7510L

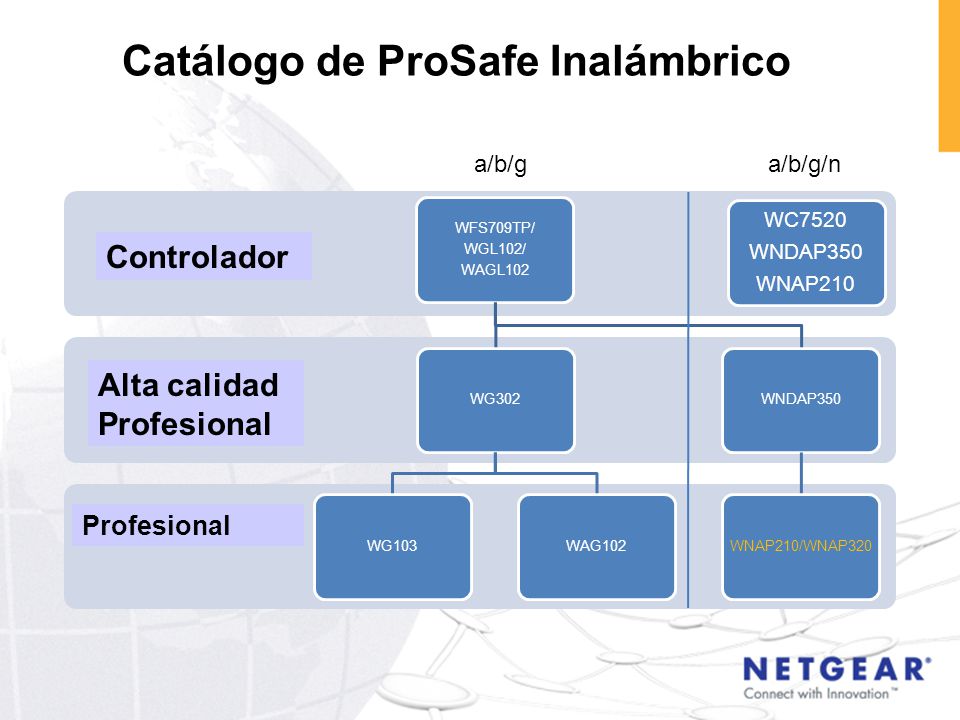

26 Catálogo de ProSafe Inalámbrico Professional High-end Controller WFS709TP/ WGL102/ WAGL102 WG302WG103WAG102WNDAP350WNAP210/WNAP320 a/b/ga/b/g/n Controlador Alta calidad Profesional Profesional WC7520 WNDAP350 WNAP210

27

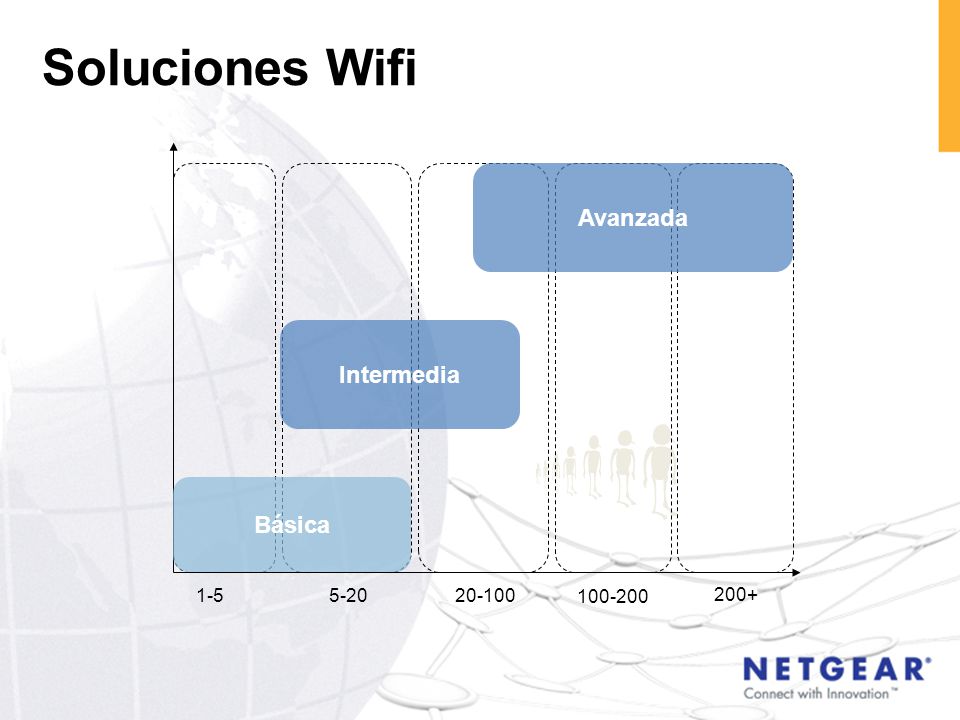

28 Soluciones Wifi 1-55-2020-100 100-200 200+ Avanzada Básica Intermedia

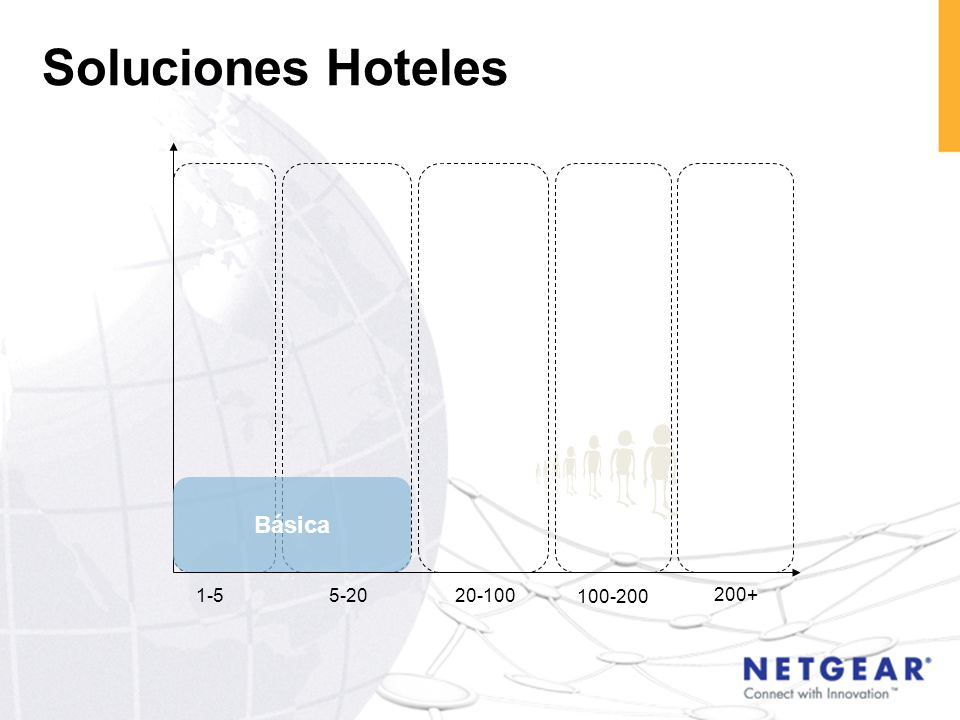

29 Soluciones Hoteles 1-55-2020-100 100-200 200+ Básica

30 Básica (0-8APs) Switch : -Smart PoE FS726TP Seguridad Perimetral: –UTM25EW – Balanceador de Carga 2 WAN APs: –WMS5316 Gestor Inalambrico –WG103

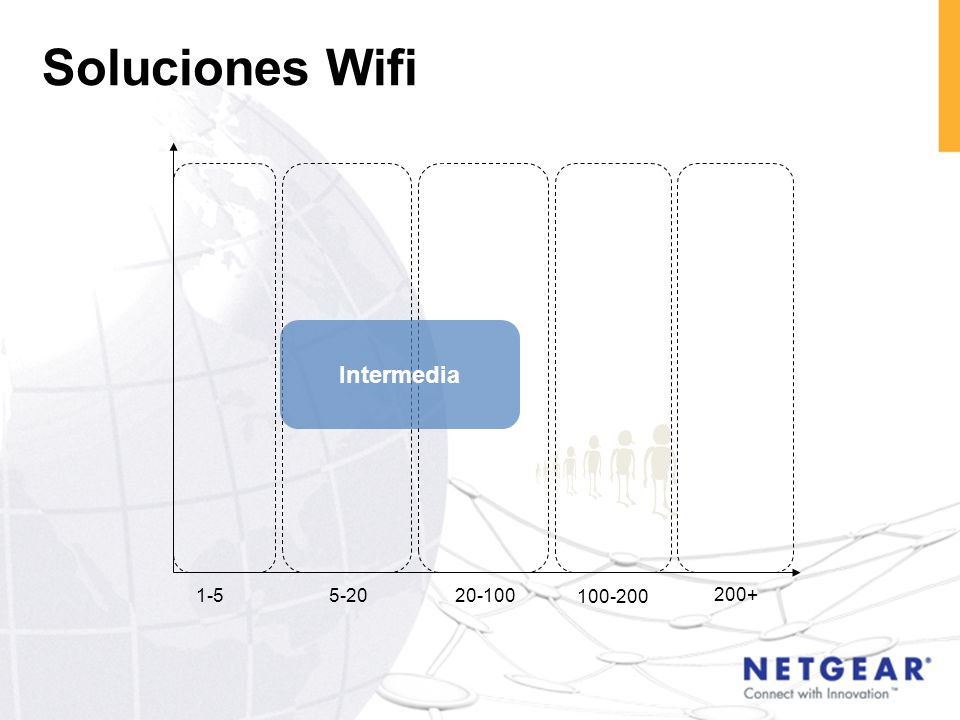

31 Soluciones Wifi 1-55-2020-100 100-200 200+ Intermedia

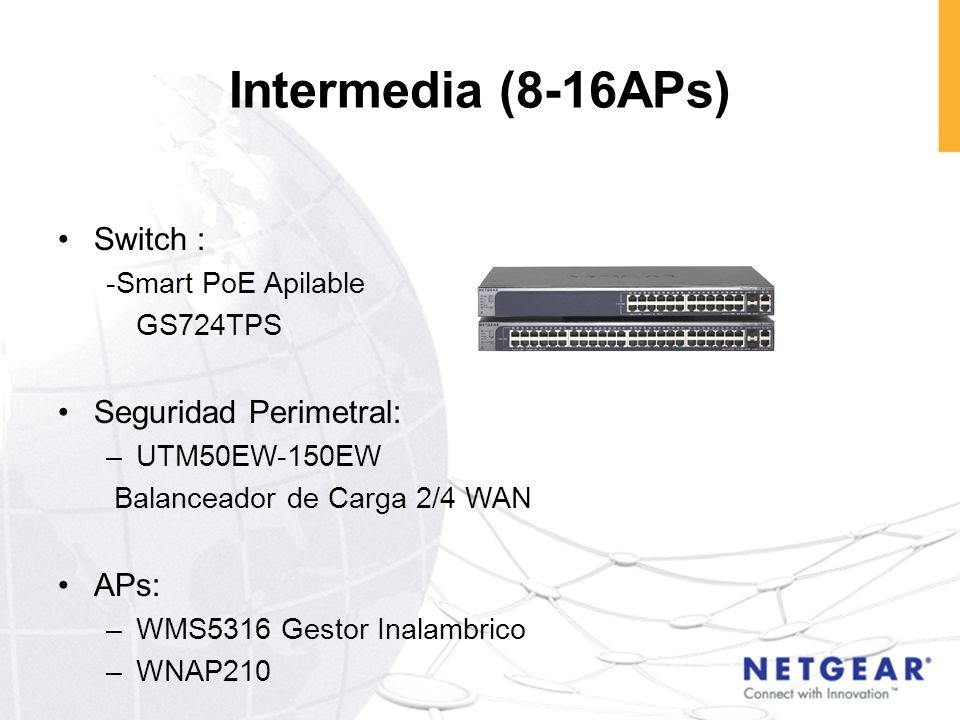

32 Intermedia (8-16APs) Switch : -Smart PoE Apilable GS724TPS Seguridad Perimetral: –UTM50EW-150EW Balanceador de Carga 2/4 WAN APs: –WMS5316 Gestor Inalambrico –WNAP210

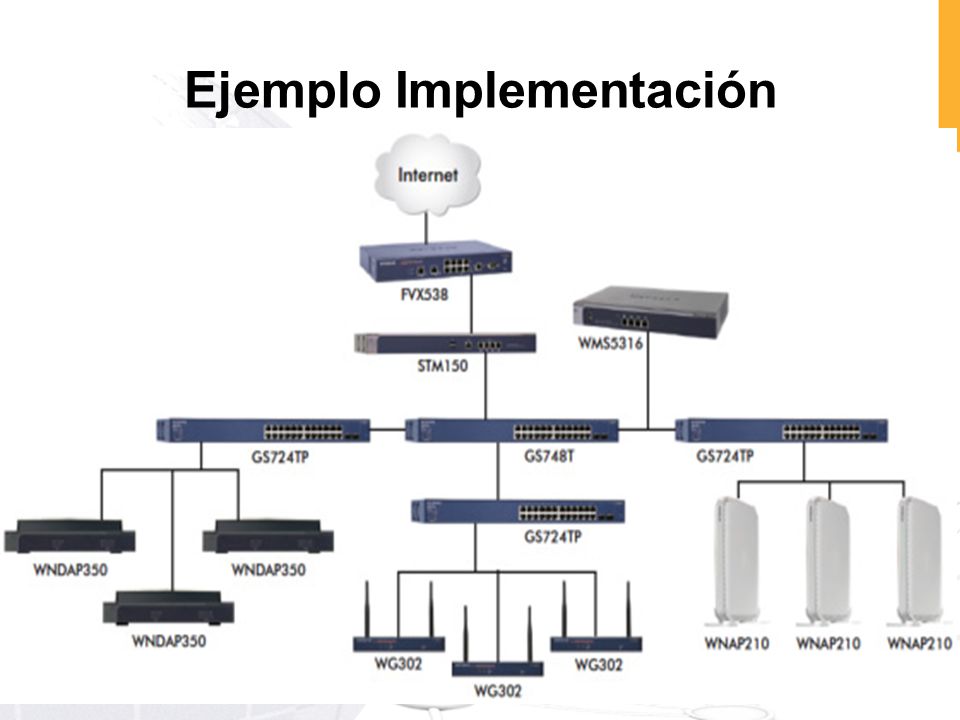

33 Ejemplo Implementación

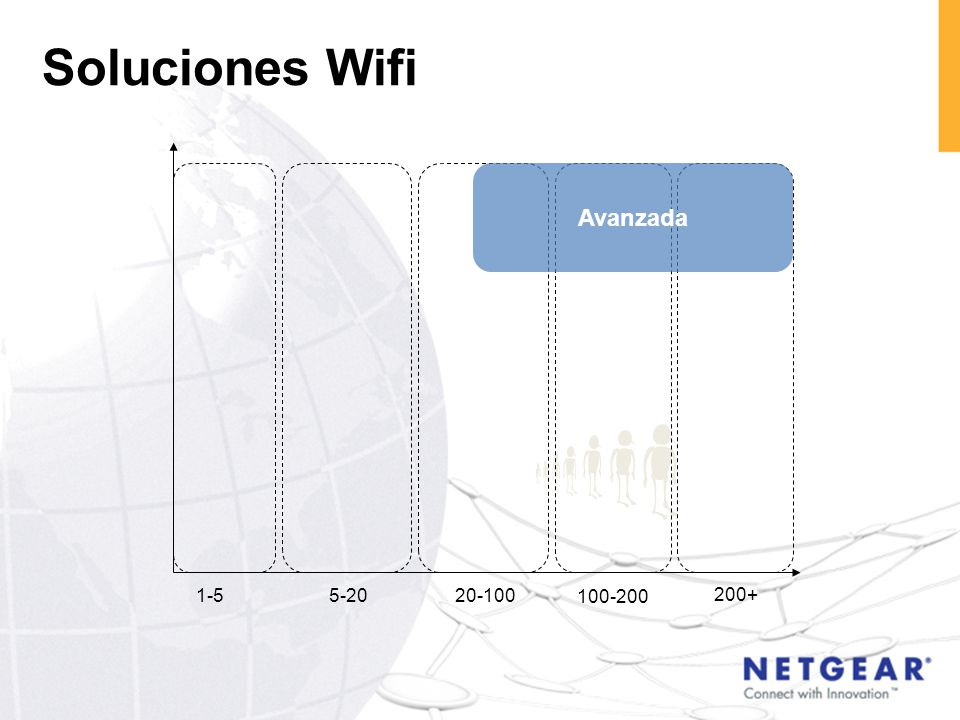

34 Soluciones Wifi 1-55-2020-100 100-200 200+ Avanzada

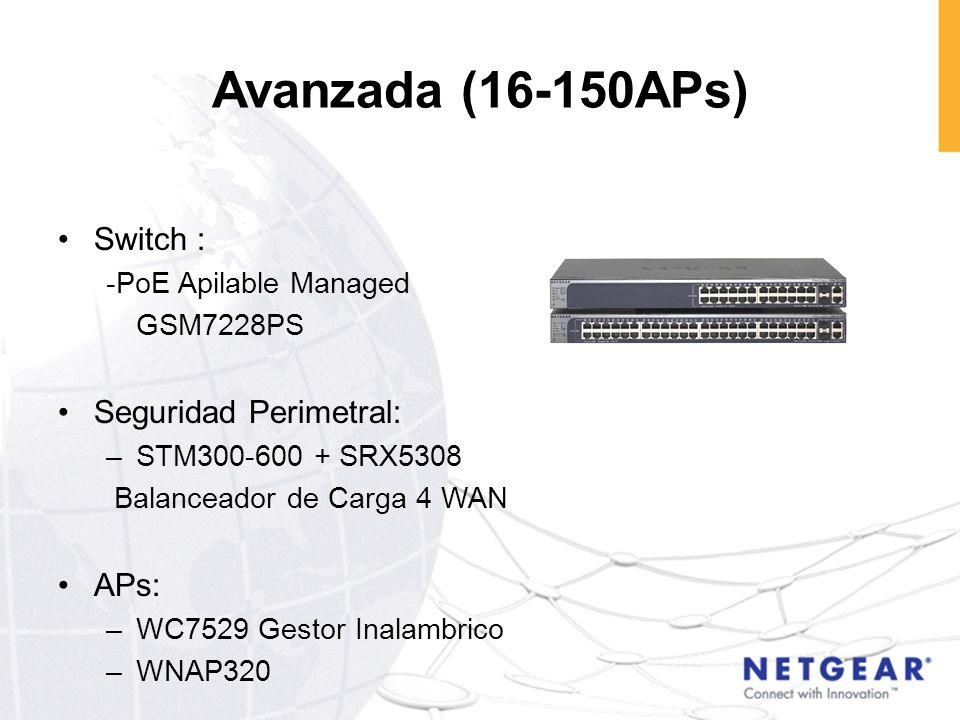

35 Avanzada (16-150APs) Switch : -PoE Apilable Managed GSM7228PS Seguridad Perimetral: –STM300-600 + SRX5308 Balanceador de Carga 4 WAN APs: –WC7529 Gestor Inalambrico –WNAP320

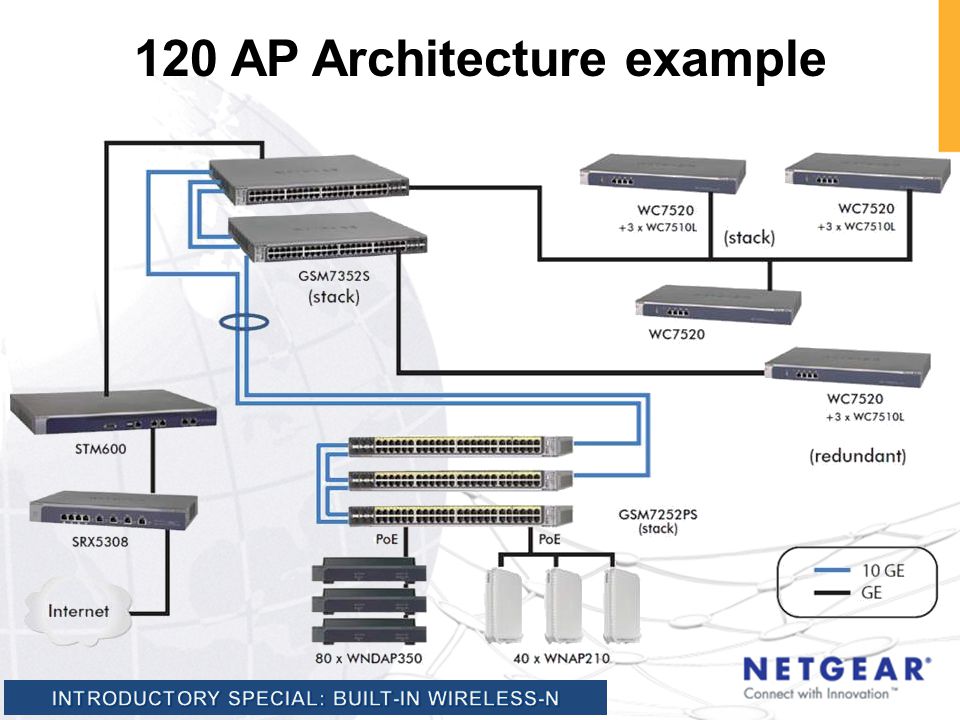

36 120 AP Architecture example

37

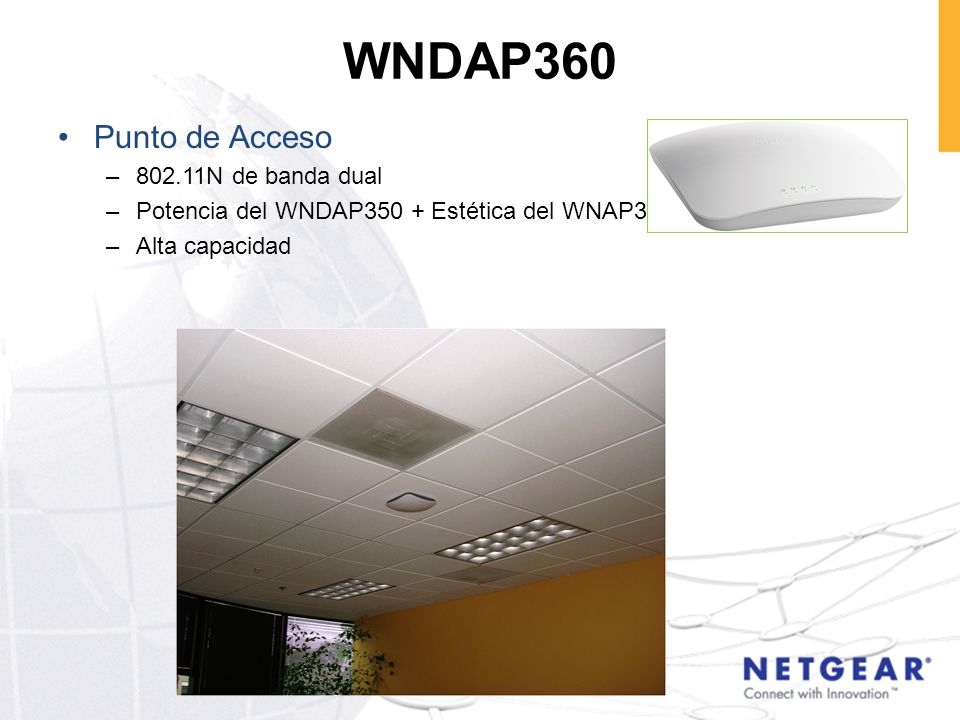

38 WNDAP360 Punto de Acceso –802.11N de banda dual –Potencia del WNDAP350 + Estética del WNAP320 –Alta capacidad *** NETGEAR CONFIDENTIAL ***

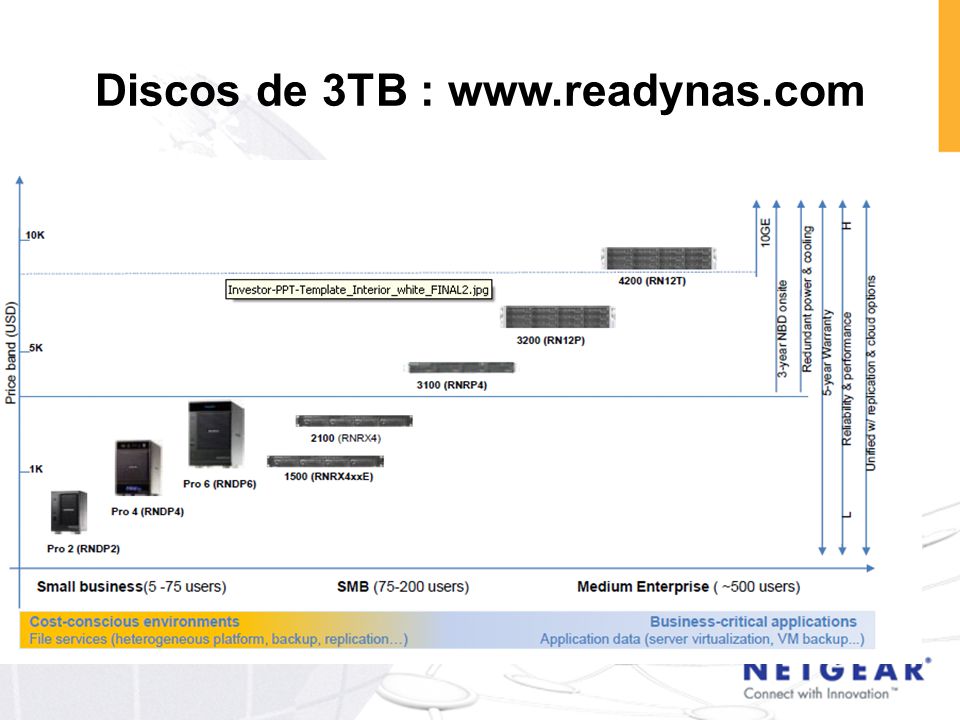

39 Discos de 3TB : www.readynas.com

40

41

42 Gracias Xavier Lleixa 933443204 677596852 xlleixa@netgear.com Soporte Powershift 900938751 xlleixa@netgear.com
