Buenas tardes, voy a hablaros del ruido, antes de nada quisiera indicar que éste es un tema muy extenso, por lo que he intentando hacer un resumen de lo que he creído mas importante. Trataré, pues, el ruido con conceptos básicos y bastante generales para que os hagáis una idea del tema. RUIDO Patricia Sierra Solache

ÍNDICE Definición y tipos de ruido Unidades e índices de ruido Proceso de medición del ruido Mapas de ruido Legislación y actuaciones Efectos sobre la salud Bibliografía A lo largo de la exposición voy a hablaros de los siguientes conceptos: Definición y tipos de ruido Unidades e índices de ruido Proceso de medición del ruido Mapas de ruido Legislación y actuaciones Efectos sobre la salud Bibliografía RUIDO Patricia Sierra Solache

DEFINICIÓN DE RUIDO Físicamente: sonido Fisiológicamente: sensación sonora desagradable y molesta al oído. Físicamente, el ruido es un sonido, es decir , un conjunto de ondas longitudinales producidas a consecuencia de las vibraciones de la materia. Fisiológicamente; es una sensación sonora desagradable y molesta al oído. En conclusión, podemos decir que que el ruido es una forma de sonido y que se compone de una parte subjetiva que es la molestia, y una parte objetiva que es el sonido y puede cuantificarse. Es importante destacar la componente subjetiva, por ejemplo, una persona que va a emitir un ruido le molesta menos que una persona próxima a la fuente que desconoce que se va a emitir. Se supone que los músculos de oído interno de la persona que emite el ruido limitaran la recepción sonora. Otro ejemplo es el reloj por la noche. RUIDO Patricia Sierra Solache

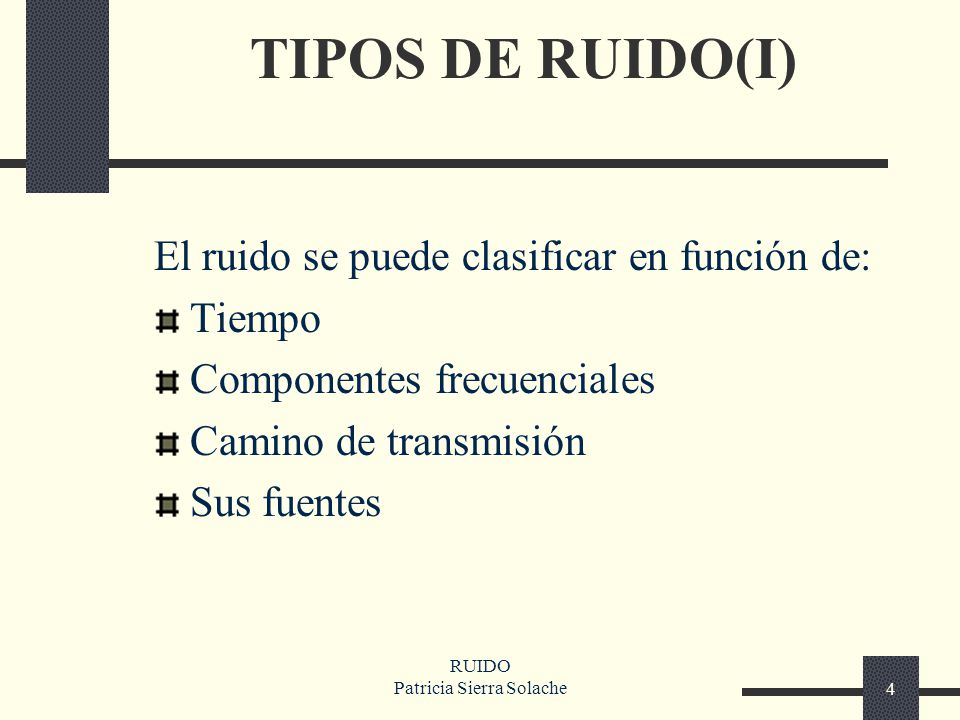

TIPOS DE RUIDO(I) El ruido se puede clasificar en función de: Tiempo Componentes frecuenciales Camino de transmisión Sus fuentes El ruido se puede clasificar en función de varios parámetros:el tiempo que dura, que componentes frecuenciales contiene, por qué camino se transmite, y por último en función de las fuentes que lo generan. Cada una de estas clasificaciones la veremos en detalle en cada una de las siguientes diapositivas. RUIDO Patricia Sierra Solache

TIPOS DE RUIDO(II) EN FUNCIÓN DEL TIEMPO Constante Fluctuante Impulsivo En función del periodo de actuación del ruido podemos distinguir tres tipos Constante: Su nivel de presión sonora varía menos de 5 dB durante el periodo de observación. Ej.-motores Fluctuante: El nivel de presión sonora varía mas de 5 dB. Estas fluctuaciones pueden se aleatorias o periódicas. Ej.- tráfico Impulsivo: Se caracteriza por una elevación brusca del nivel.La duración total del impulso debe ser pequeña en comparación a el tiempo transcurrido entre impulsos. Así mismo los impulsos pueden producirse aleatóriamente o periódicamente. Si es un solo impulso se denomina impacto. Ej. un golpe de martillo. RUIDO Patricia Sierra Solache

TIPOS DE RUIDO(III) EN FUNCIÓN DE LA COMPONENTES FRECUENCIALES Blanco
Rosa En función del nivel sonoro del ruido a distintas frecuencias podemos distinguir entre ruido blanco, que es aquel que presenta el mismo nivel para todas las frecuencias, y el rosa es el que presenta diferentes niveles. RUIDO Patricia Sierra Solache

TIPOS DE RUIDO(IV) EN FUNCIÓN DEL CAMINO DE TRANSMISION Aéreo
Estructural El ruido aéreo es aquel que como su propio nombre indica se propaga por el aire y atraviesa muros de edificios. En el ruido estructural se estudian las pérdidas de energía que experimentan las vibraciones al propagarse a través del material. RUIDO Patricia Sierra Solache

TIPOS DE RUIDO(V) EN FUNCIÓN DE LAS FUENTES Aviones Tráfico rodado
Ruido en edificios Urbano Ambiente Nocturno Industria Ferrocarril Etc.. Aquí tenéis algunas de las fuentes mas comunes de ruido. RUIDO Patricia Sierra Solache

UNIDADES BÁSICAS A continuación vamos a hacer un repaso de unidades ya vistas en clase. Lp es el nivel de presión sonora, que se define como la presión que se genera en un punto determinado por una fuente sonora. Depende no sólo de la potencia sonora de la fuente sino que varía tanto con la distancia entre la fuente y el punto de medida como de las condiciones ambientales de temperatura y humedad reinantes. Lw es el nivel de potencia acústica o sonora que es la cantidad de energía radiada por una fuente en un segundo. Su nivel es independiente de la distancia al punto de medida como de las condiciones ambientales. LI es el nivel de intensidad sonora que se puede definir como la cantidad de energía sonora transmitida en una dirección determinada por unidad de área.Por eso, es útil cuando se pretende localizar fuentes de ruido, puesto que nos da una medida de la dirección del flujo de energía sonora. Las medidas de intensidad pueden realizarse sin precisar instalaciones especiales y en casi todos los ambientes. Si se conoce el nivel de potencia sonora de una fuente, el nivel de presión sonora en dB a una distancia r de la fuente en campo libre, donde el sonido se propaga por igual en todas las direcciones, viene dado por la expresión: LP= Lw - 20 logr estando la distancia r expresada en metros y Lw en dB. RUIDO Patricia Sierra Solache

ÍNDICES DE RUIDO (I) Índice de ruido: propiedad medible de la fuente sonora que permite crear una escala comparativa. Típicos: Lp LpA, LAmax-min, Laeq,T, LNT, Laeq,dia-noche, LDN, EA, D Para medir el ruido es necesario crear una escala que relacione la respuesta, de una persona o un colectivo, ante el ruido con una propiedad medible de la fuente sonora. Esta relación se expresa mediante un único valor que llamamos índice. Veremos en las siguientes diapositivas los índices de ruido mas comunes, así como sus fórmulas y significado. RUIDO Patricia Sierra Solache

ÍNDICES DE RUIDO (II) RUIDO Patricia Sierra Solache

ÍNDICES DE RUIDO (III) RUIDO Patricia Sierra Solache

ÍNDICES DE RUIDO (IV) RUIDO Patricia Sierra Solache

ÍNDICES DE RUIDO (V) Así mismo, también se define el nivel sonoro mínimo con ponderación A, que es el mínimo en vez de máximo. RUIDO Patricia Sierra Solache

ÍNDICES DE RUIDO (VI) RUIDO Patricia Sierra Solache

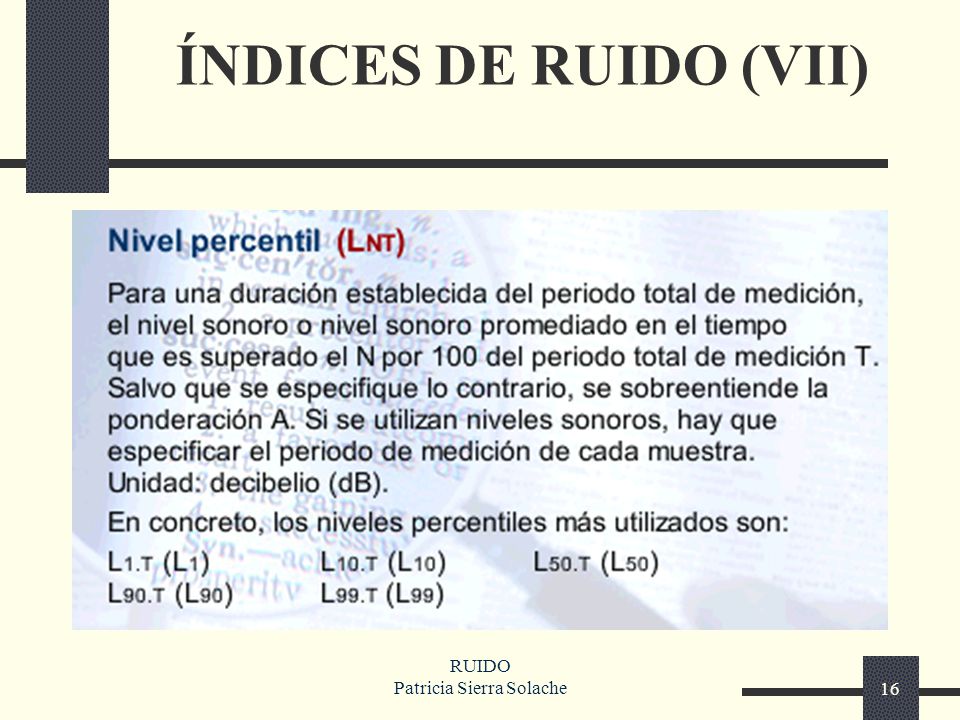

ÍNDICES DE RUIDO (VII) RUIDO Patricia Sierra Solache

ÍNDICES DE RUIDO (VIII)
Existe también el nivel equivalente nocturno que va desde las 22:00 a las 8:00 RUIDO Patricia Sierra Solache

ÍNDICES DE RUIDO (IX) RUIDO Patricia Sierra Solache

ÍNDICES DE RUIDO (X) El nivel de exposición sonora se suele dar en dB respecto a un valor de referencia ( Po2*to) RUIDO Patricia Sierra Solache

PROCESO DE MEDIDA Escoger los índices de ruido Seleccionar los instrumentos de medida Determinar nº mínimo de posiciones del micrófono y su localización. Comprobar sensibilidad de los instrumentos y calibrar. Medir los niveles sonoros anotando los parámetros facilitados por los instrumentos Aplicar las correcciones necesarias. El proceso de medida, a grandes rasgos es el siguiente: Primero se escogen que índices de ruido se quieren medir de los vistos anteriormente Después se seleccionan los instrumentos de medida necesarios A continuación se determina el mínimo nº de posiciones en donde se debe situar el micro así como donde se debe de poner. Este es el punto mas importante, también se debe decidir el número de muestras a tomar y la duración de las mismas. Desde luego estas decisiones se hacen en base a normas establecidas por el organismo competente. Después de calibrar, se pasa a la medición. Se aplican las correcciones necesarias dependiendo de por ejemplo reflexiones de paredes, o ruido de fondo, etc.. Por ultimo se elabora un informe detallado donde se detallan los índices de ruido requeridos. RUIDO Patricia Sierra Solache

MAPAS DE RUIDO(I) Representación de los niveles de ruido en la ciudad. Se identifican las causas Se recomiendan actuaciones de control del ruido. Etapas de elaboración: Elección de zona, puntos y tiempo de muestreo. Medidas del nivel sonoro con ponderación A Presentación de resultados. Conclusiones y recomendaciones. Un mapa de ruido es una representación de los niveles de ruido en una zona y tiempo determinado identificando los orígenes de los mismos y orientando las recomendaciones para controlar esos niveles de ruido. Para la elaboración de un mapa de ruido se siguen los siguientes pasos Elección de la zona y dentro de esta de los puntos de muestreo Elección de los tiempos de muestreo Medida del nivel sonoro con ponderación A Presentación de resultados para cada punto de medida Conclusiones y recomendaciones para el control del ruido. RUIDO Patricia Sierra Solache

MAPAS DE RUIDO(II) Aquí tenéis un ejemplo de un mapa de ruido, con el grafico, ademas se entrega un documento donde se especifican las medidas tomadas, estudios y recomendaciones. Hay varios métodos para la elaboración de mapas de ruido, aquí esta representado el método de las viales. RUIDO Patricia Sierra Solache

MAPAS DE RUIDO(III) Aquí esta representado el método de cuadricula. RUIDO Patricia Sierra Solache

NIVELES DE RUIDO PERMITIDOS
Aquí vemos los niveles de ruido permitidos durante el dia. Estos niveles se clasifican en función de la sensibilidad dela zona y se da un valor para cada tipo de ruido. Por ejemplo, para zonas residenciales el nivel de ruido generado por tráfico rodado no debe exceder los 60 dB. RUIDO Patricia Sierra Solache

LEGISLACIÓN(EJ. EDIFICIOS)
Como os podéis imaginar existen un montón de normas y leyes para los niveles de ruido máximo permitido. Aquí os muestro un ejemplo de las leyes sobre el ruido en edificios. Añadir, que normalmente las ordenanzas municipales pueden ser mas restrictivas que las leyes del gobierno vasco, españolas o europeas. RUIDO Patricia Sierra Solache

ACTUACIONES Para actuar contra el ruido tenemos dos vertientes Prevenir Corregir Aquí tenéis algunos ejemplos de las actuaciones que se pueden tomar en contra del ruido RUIDO Patricia Sierra Solache

EFECTOS SOBRE LA SALUD(I)
Efectos psíquicos: Estrés Falta de concentración Miedo Angustia Alteraciones del sueño El ruido puede provocar problemas físicos y psíquicos Dentro de los problemas psíquicos se pueden apreciar: Estrés Falta de concentración Miedo Angustia Alteraciones del sueño Aceleración del ritmo cardiaco y respiratorio Aumento de la presión arterial RUIDO Patricia Sierra Solache

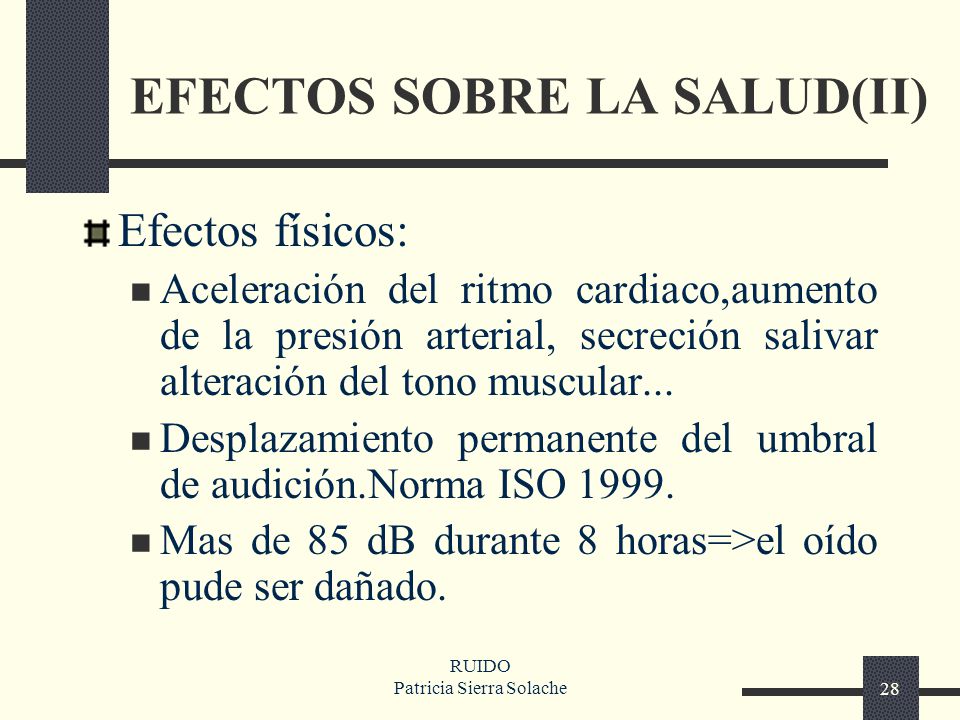

EFECTOS SOBRE LA SALUD(II)
Efectos físicos: Aceleración del ritmo cardiaco,aumento de la presión arterial, secreción salivar alteración del tono muscular... Desplazamiento permanente del umbral de audición.Norma ISO 1999. Mas de 85 dB durante 8 horas=>el oído pude ser dañado. Dentro de los problemas físicos que puede ocasionar el ruido tenemos: Aceleración del ritmo cardiaco,aumento de la presión arterial, secreción salivar alteración del tono muscular... Desplazamiento permanente del umbral de audición.Norma ISO 1999 describe el metido de cálculo para determinar los desplazamientos del umbral dependiendo de la frecuencia, edad y tiempo de exposición. A partir de los 85 dB el oído pude ser dañado, aunque con menor ruido también si nos exponemos durante un periodo prolongado. RUIDO Patricia Sierra Solache

BIBLIOGRAFÍA [1] “El ruido en Bizkaia””. Diputación Foral de Bizkaia. [2]“La acústica y el ruido”. COITT [3]“Contaminación Acústica”.Unai Gil Abaunza. [4] [5] Apuntes de Radar de electroacústica de 3er curso de Ingeniería Técnica de Telecomunicación. [6]“Mecanismos correctores de contaminación acústica”.Ainhoa Subinas. RUIDO Patricia Sierra Solache

RUEGOS Y/O PREGUNTAS Bueno, pues muchas gracias por atenderme, y si teneís alguna pregunta estaré encantada de responderla. RUIDO Patricia Sierra Solache
