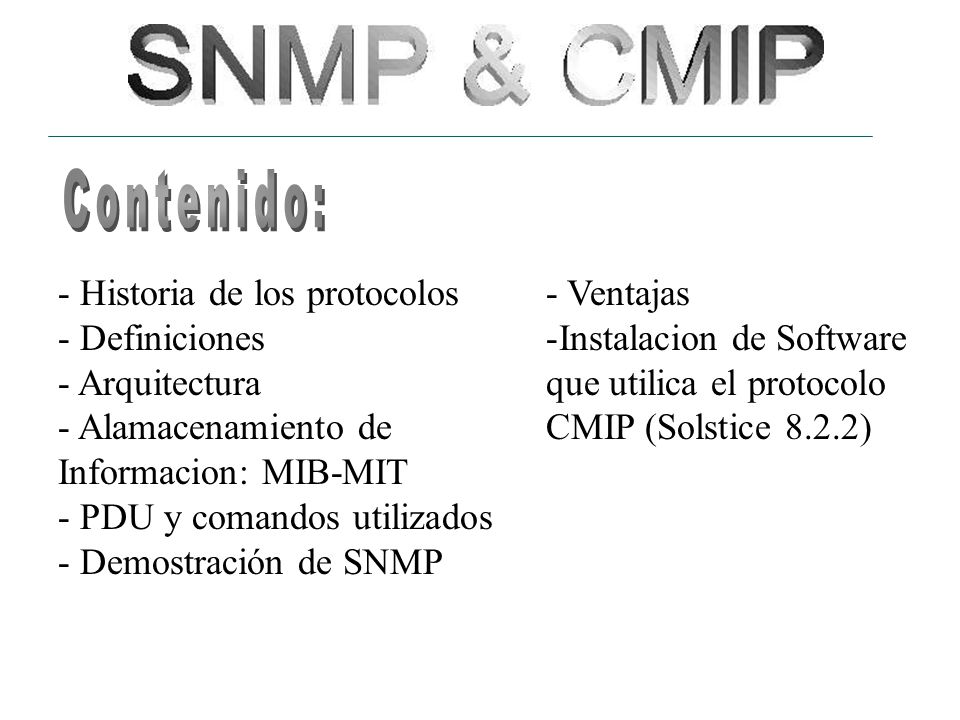

1 - Historia de los protocolos - Definiciones - Arquitectura - Alamacenamiento de Informacion: MIB-MIT - PDU y comandos utilizados - Demostración de SNMP - Ventajas -Instalacion de Software que utilica el protocolo CMIP (Solstice 8.2.2)

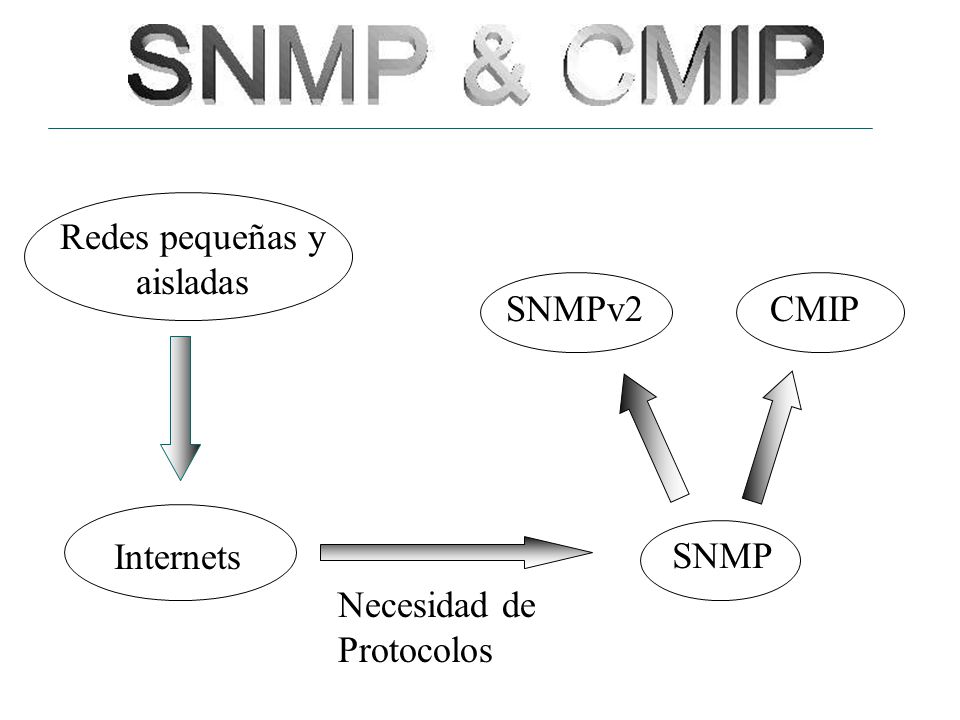

2 Redes pequeñas y aisladas Internets Necesidad de Protocolos SNMP SNMPv2CMIP

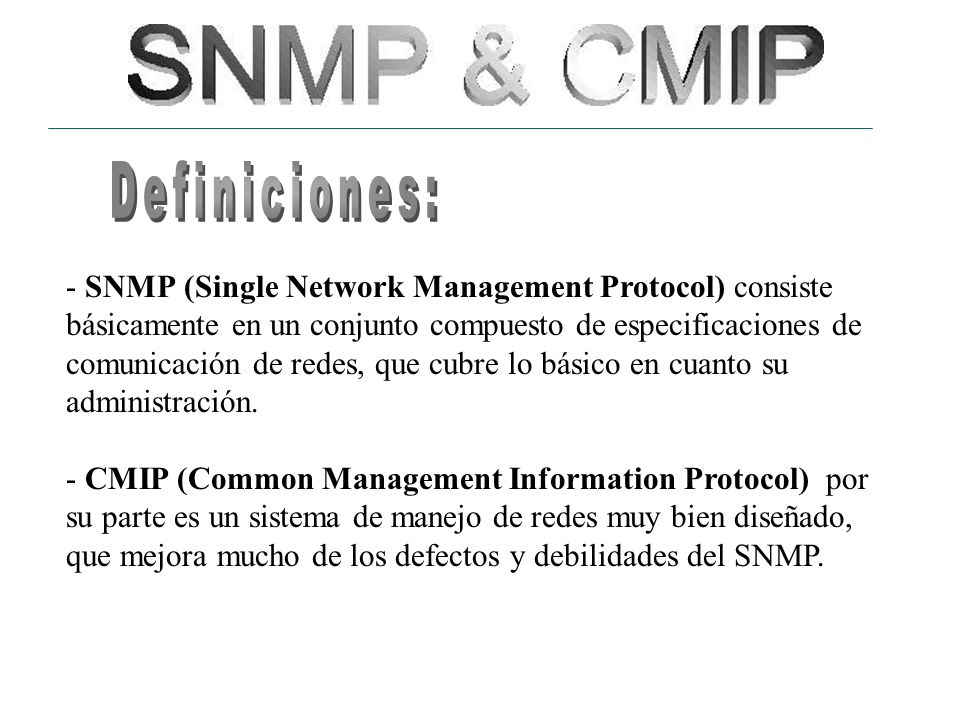

3 - SNMP (Single Network Management Protocol) consiste básicamente en un conjunto compuesto de especificaciones de comunicación de redes, que cubre lo básico en cuanto su administración. - CMIP (Common Management Information Protocol) por su parte es un sistema de manejo de redes muy bien diseñado, que mejora mucho de los defectos y debilidades del SNMP.

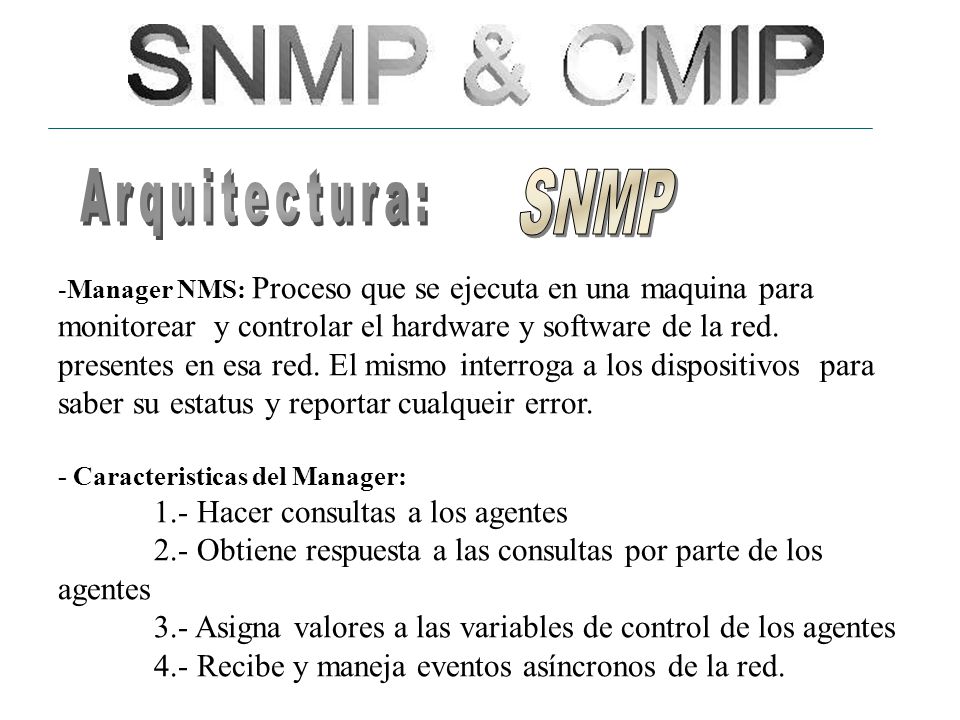

4 -Manager NMS: Proceso que se ejecuta en una maquina para monitorear y controlar el hardware y software de la red. presentes en esa red. El mismo interroga a los dispositivos para saber su estatus y reportar cualqueir error. - Caracteristicas del Manager: 1.- Hacer consultas a los agentes 2.- Obtiene respuesta a las consultas por parte de los agentes 3.- Asigna valores a las variables de control de los agentes 4.- Recibe y maneja eventos asíncronos de la red.

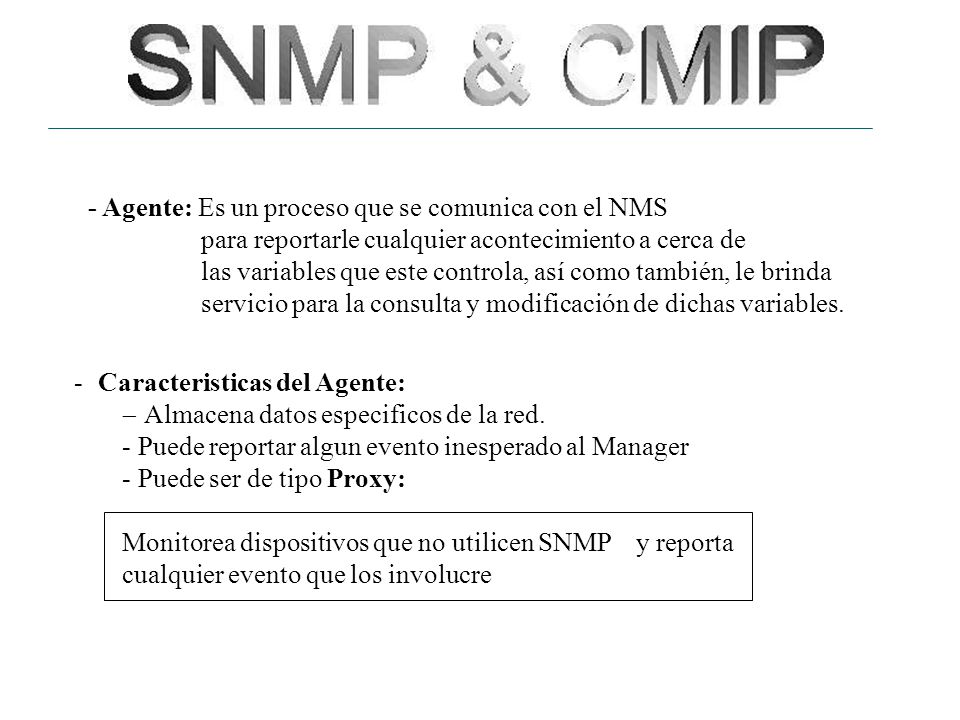

5 -Caracteristicas del Agente:  Almacena datos especificos de la red. - Puede reportar algun evento inesperado al Manager - Puede ser de tipo Proxy: Monitorea dispositivos que no utilicen SNMP y reporta cualquier evento que los involucre - Agente: Es un proceso que se comunica con el NMS para reportarle cualquier acontecimiento a cerca de las variables que este controla, así como también, le brinda servicio para la consulta y modificación de dichas variables.

6

7 - El agente ecucha por el puerto 161 - Las respuestas son enviadas por cualquier puerto, pero en general se utiliza el 161 - El tamaño maximo de un paquete SNMP es de 64KB - El NMS envia los Request (peticiones) por el puerto 1961 y a su vez, recibe las respuestas de los agentes por el mismo puerto

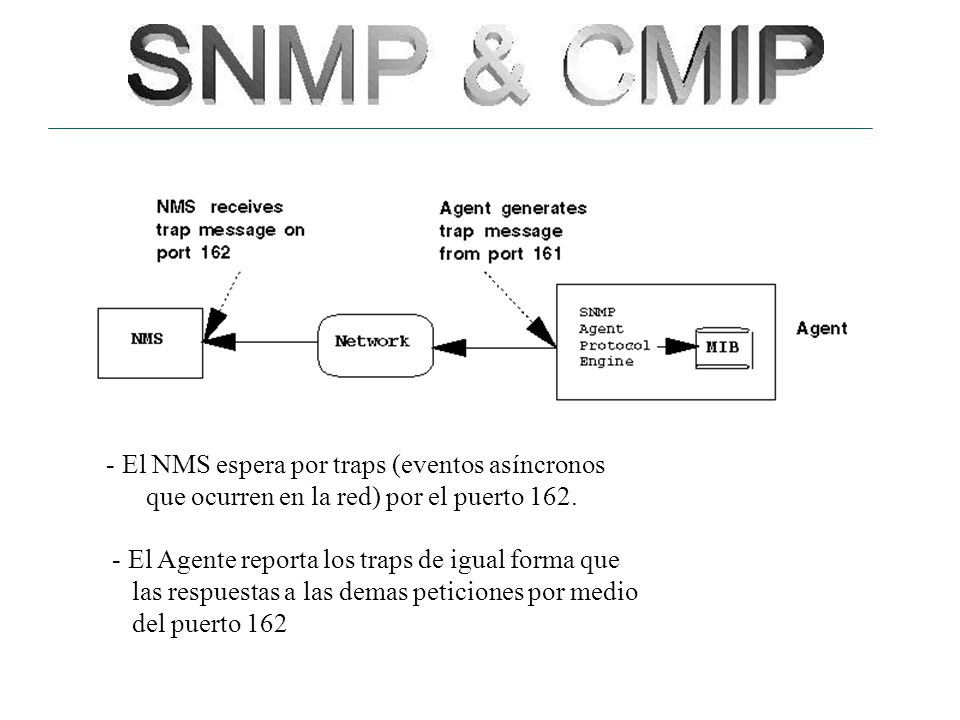

8 - El NMS espera por traps (eventos asíncronos que ocurren en la red) por el puerto 162. - El Agente reporta los traps de igual forma que las respuestas a las demas peticiones por medio del puerto 162

9

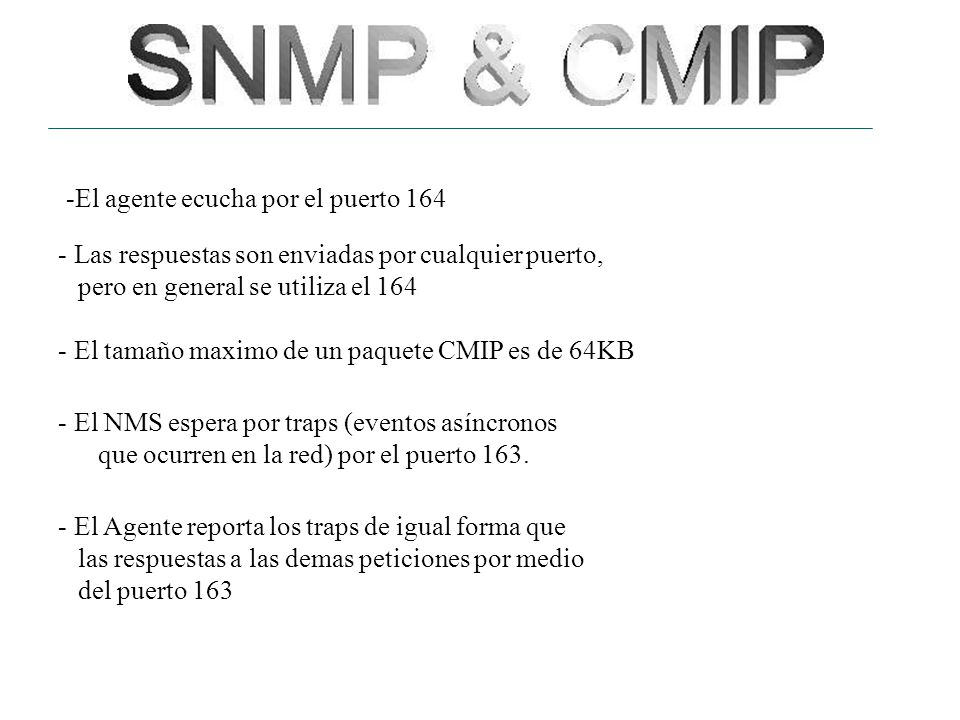

10 -El agente ecucha por el puerto 164 - Las respuestas son enviadas por cualquier puerto, pero en general se utiliza el 164 - El tamaño maximo de un paquete CMIP es de 64KB - El NMS espera por traps (eventos asíncronos que ocurren en la red) por el puerto 163. - El Agente reporta los traps de igual forma que las respuestas a las demas peticiones por medio del puerto 163

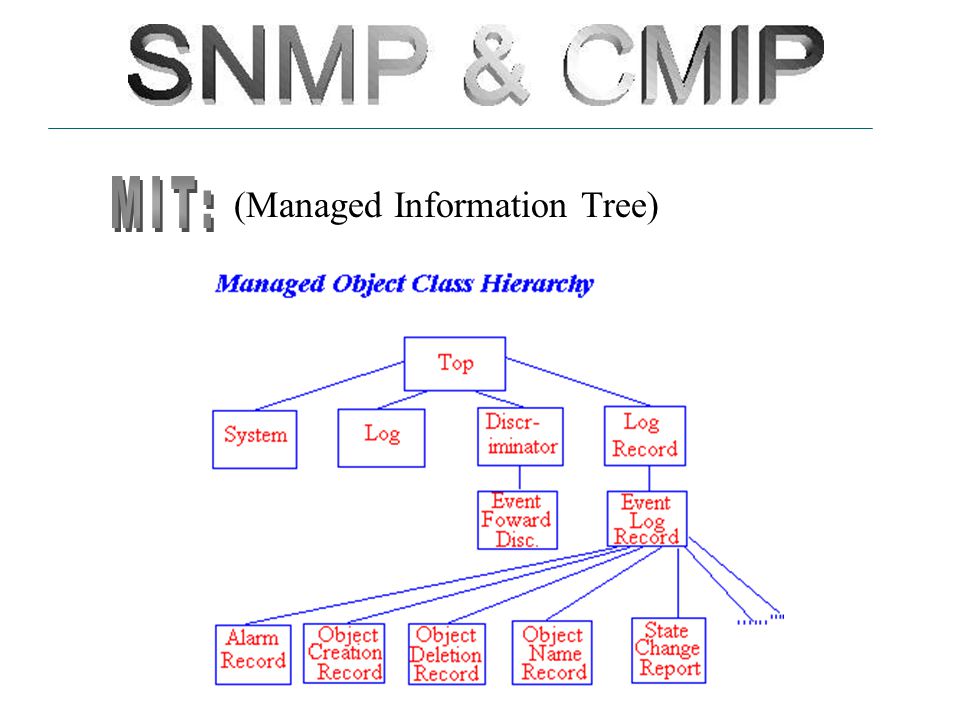

11 (Managed Information Tree)

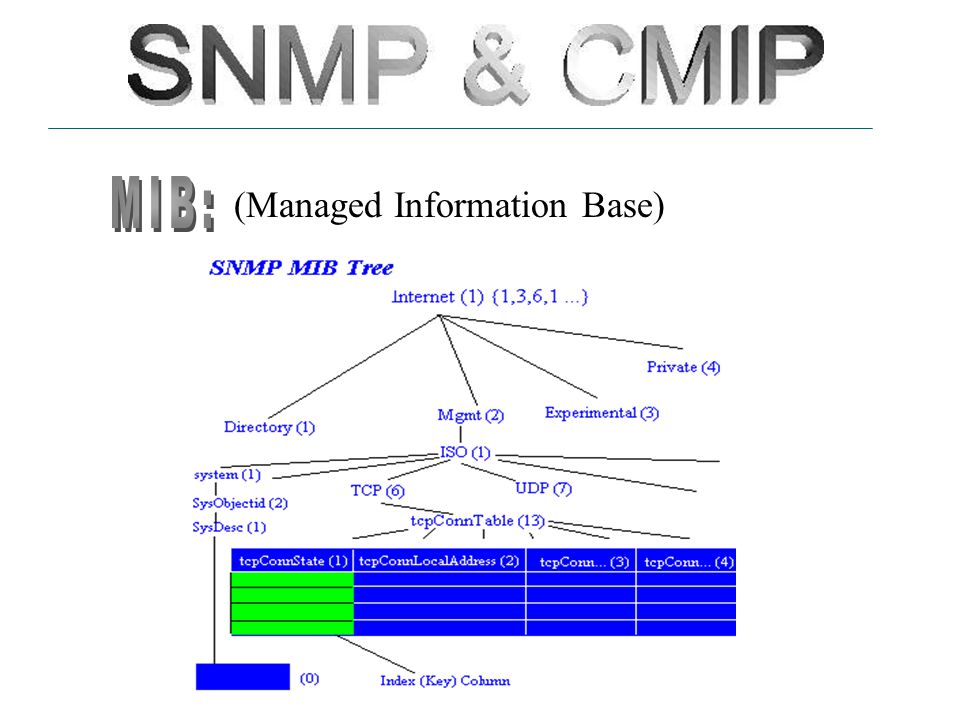

12 (Managed Information Base)

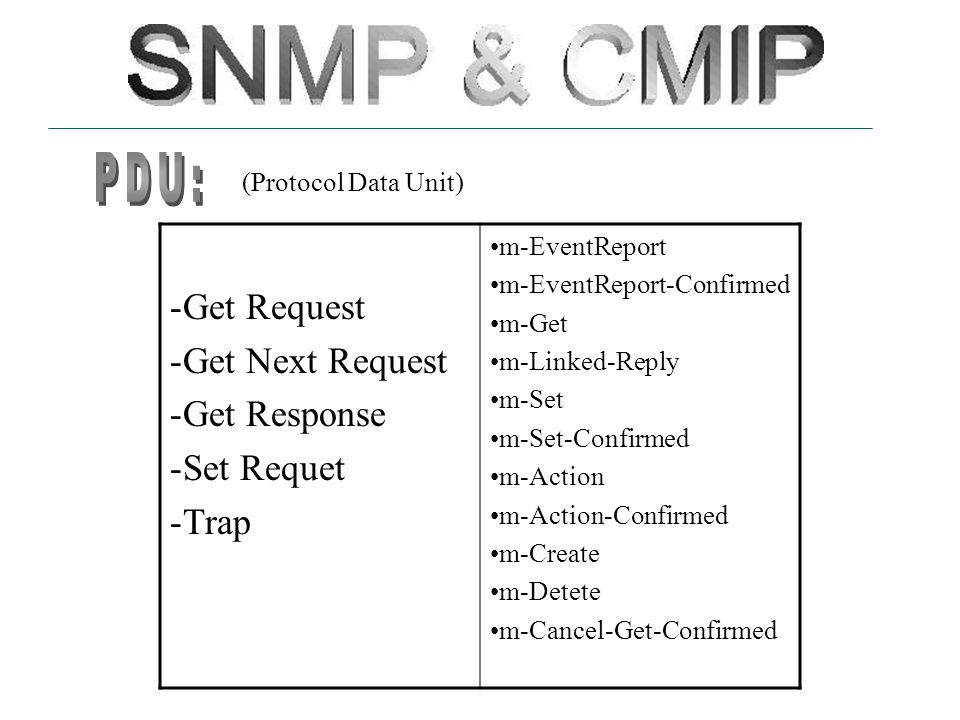

13 -Get Request -Get Next Request -Get Response -Set Requet -Trap m-EventReport m-EventReport-Confirmed m-Get m-Linked-Reply m-Set m-Set-Confirmed m-Action m-Action-Confirmed m-Create m-Detete m-Cancel-Get-Confirmed (Protocol Data Unit)

14 - Posee un diseño Simple - Facil de implementar y comprender para programadores - Posee gran capicad de expasión - Actualmente es el mas usado - No consume muchos recursos - Posee bajo nivel de seguridad - Posee un nivel de funcionalidad limitada

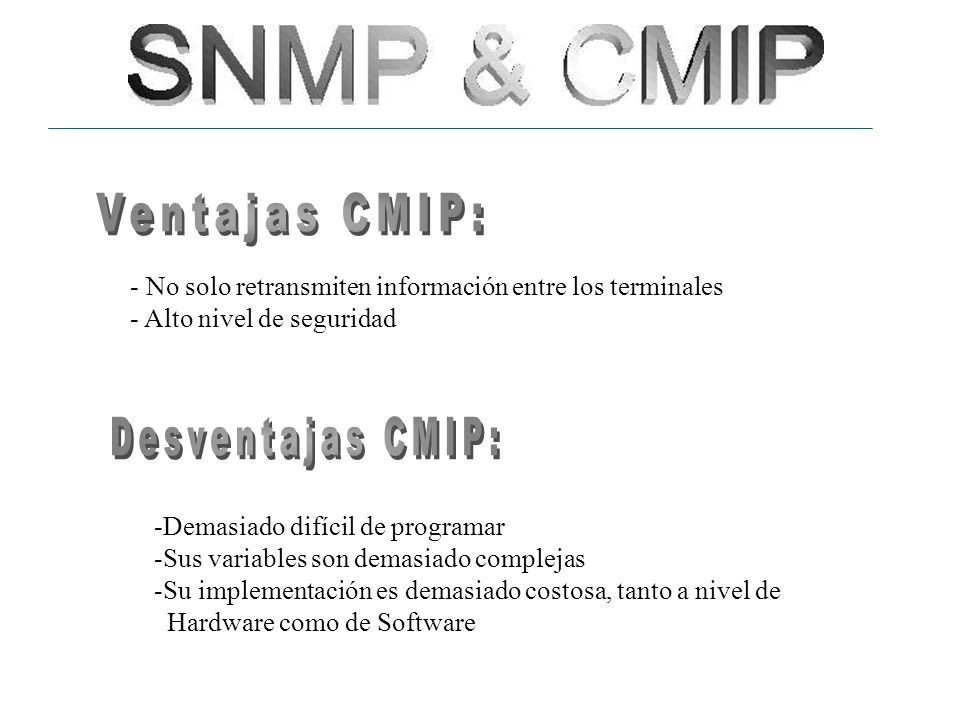

15 - No solo retransmiten información entre los terminales - Alto nivel de seguridad -Demasiado difícil de programar -Sus variables son demasiado complejas -Su implementación es demasiado costosa, tanto a nivel de Hardware como de Software

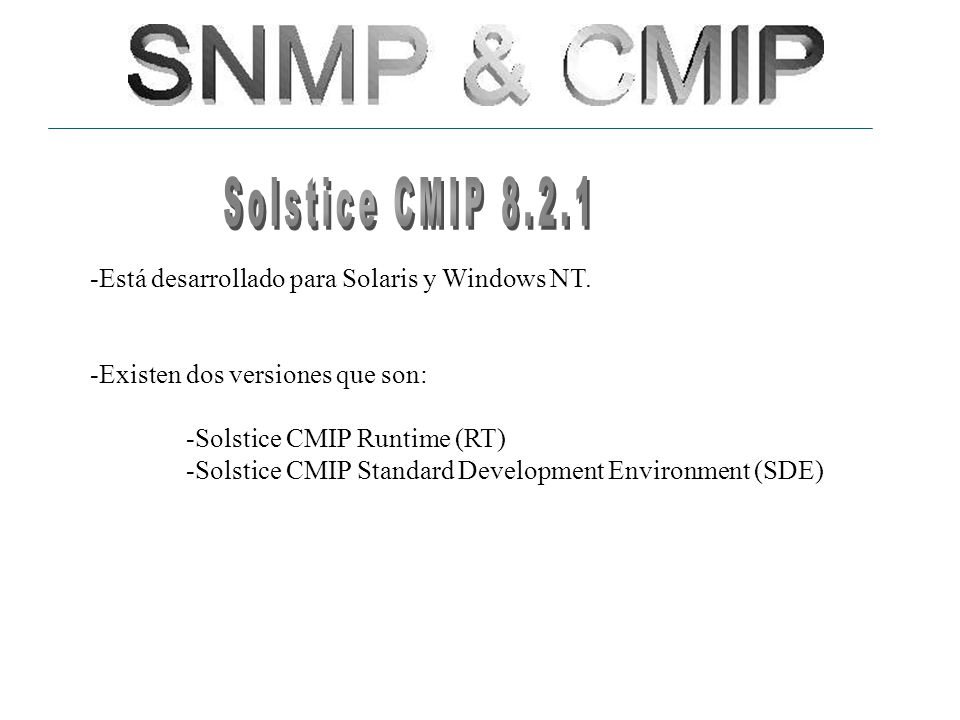

16 -Está desarrollado para Solaris y Windows NT. -Existen dos versiones que son: -Solstice CMIP Runtime (RT) -Solstice CMIP Standard Development Environment (SDE)

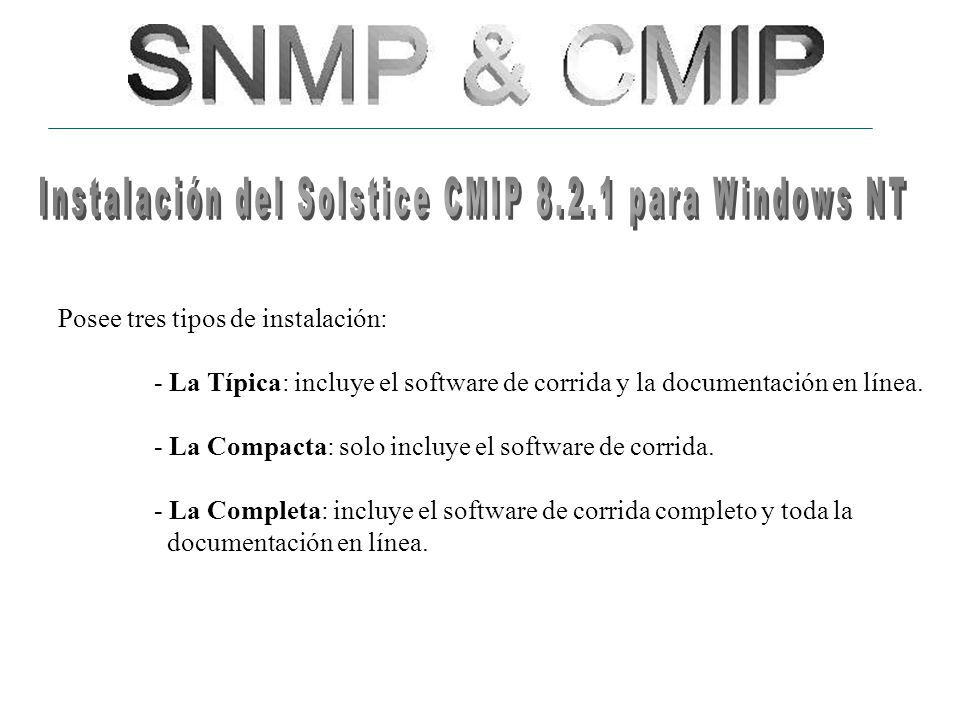

17 Posee tres tipos de instalación: - La Típica: incluye el software de corrida y la documentación en línea. - La Compacta: solo incluye el software de corrida. - La Completa: incluye el software de corrida completo y toda la documentación en línea.

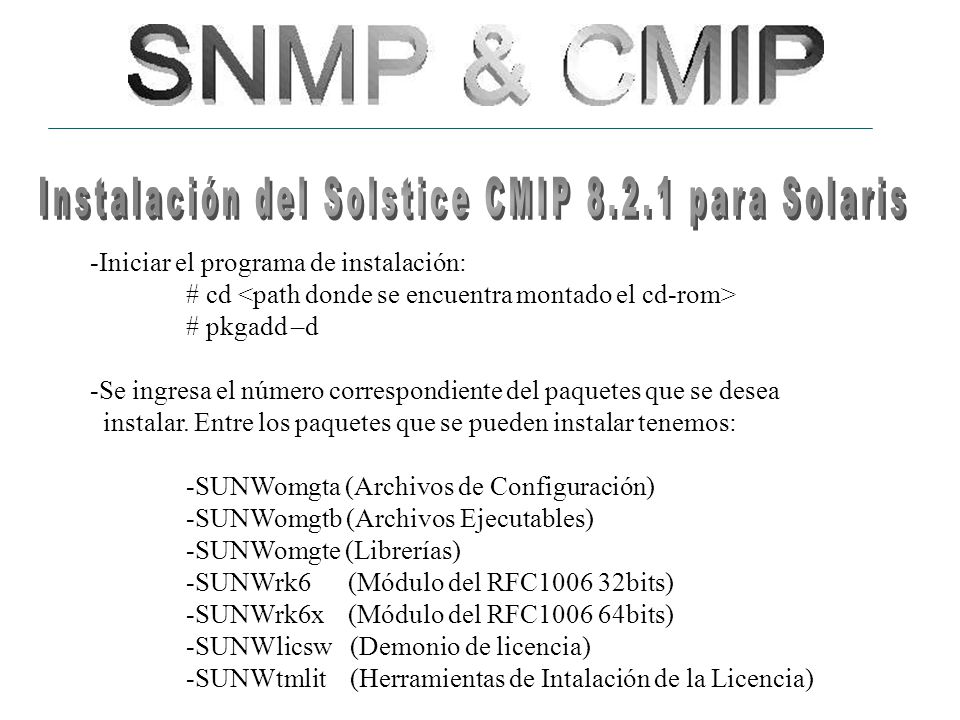

18 -Iniciar el programa de instalación: # cd # pkgadd –d -Se ingresa el número correspondiente del paquetes que se desea instalar. Entre los paquetes que se pueden instalar tenemos: -SUNWomgta (Archivos de Configuración) -SUNWomgtb (Archivos Ejecutables) -SUNWomgte (Librerías) -SUNWrk6 (Módulo del RFC1006 32bits) -SUNWrk6x (Módulo del RFC1006 64bits) -SUNWlicsw (Demonio de licencia) -SUNWtmlit (Herramientas de Intalación de la Licencia)

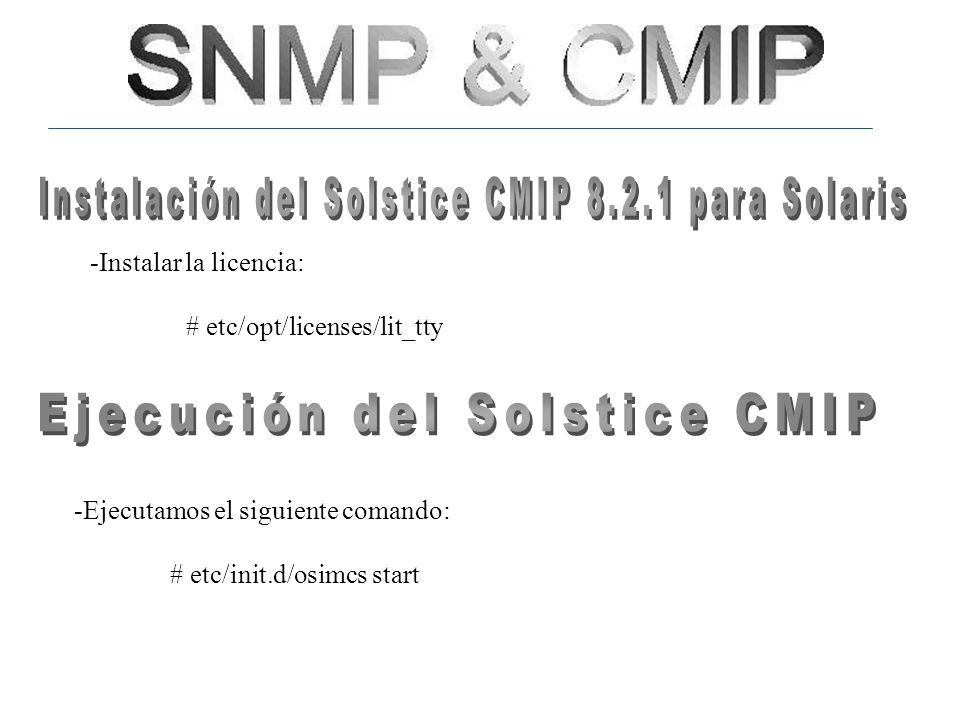

19 -Instalar la licencia: # etc/opt/licenses/lit_tty -Ejecutamos el siguiente comando: # etc/init.d/osimcs start
