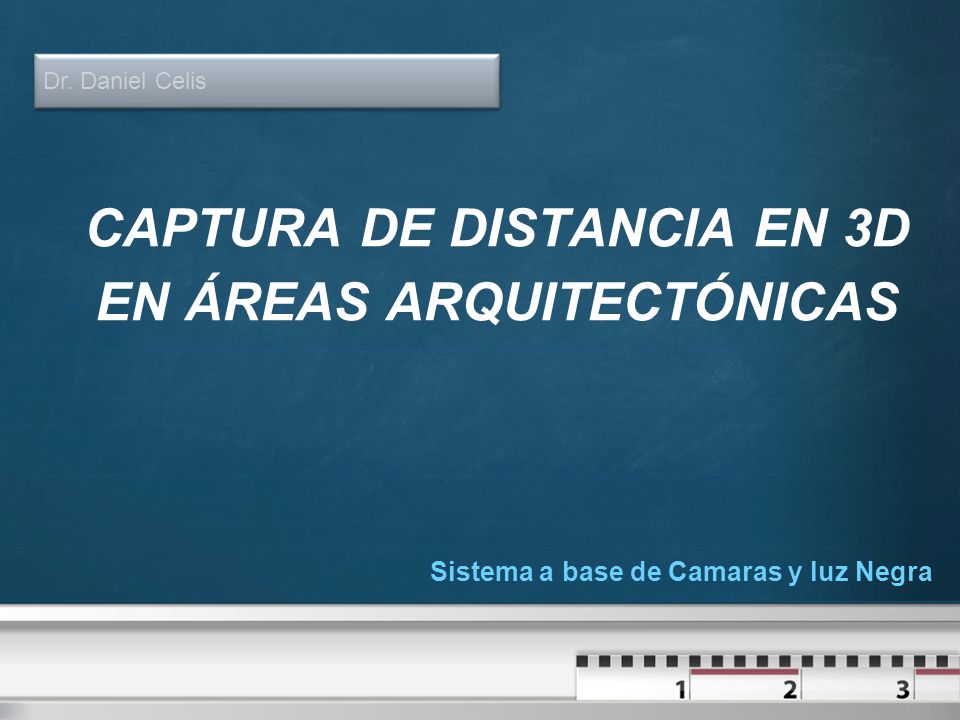

1 Your logo CAPTURA DE DISTANCIA EN 3D EN ÁREAS ARQUITECTÓNICAS Sistema a base de Camaras y luz Negra Dr. Daniel Celis

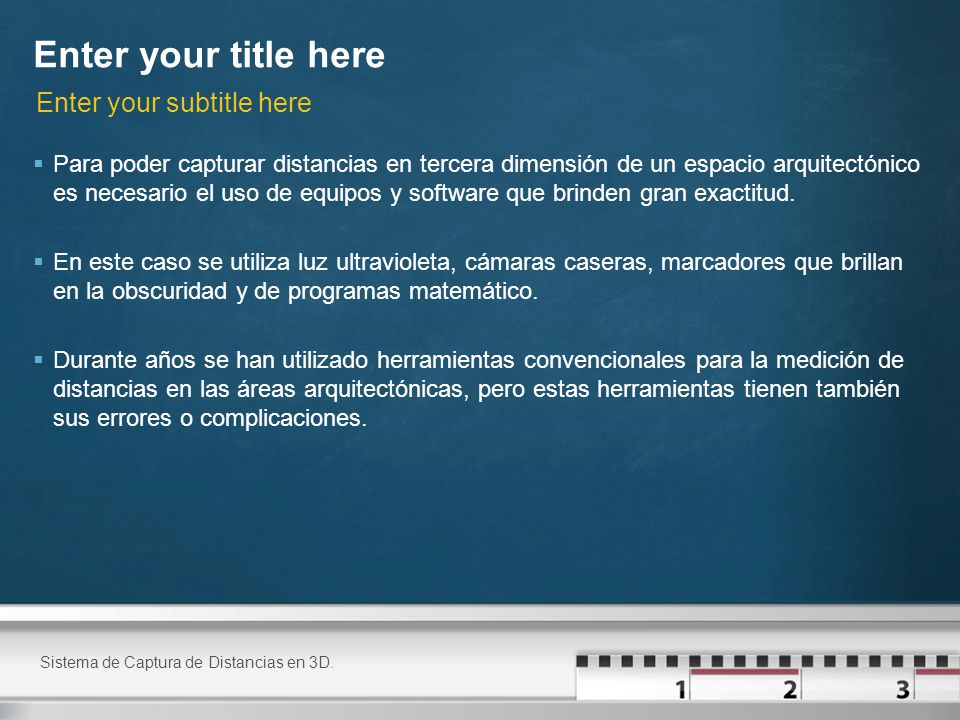

2 Sistema de Captura de Distancias en 3D. Enter your title here  Para poder capturar distancias en tercera dimensión de un espacio arquitectónico es necesario el uso de equipos y software que brinden gran exactitud.  En este caso se utiliza luz ultravioleta, cámaras caseras, marcadores que brillan en la obscuridad y de programas matemático.  Durante años se han utilizado herramientas convencionales para la medición de distancias en las áreas arquitectónicas, pero estas herramientas tienen también sus errores o complicaciones. Enter your subtitle here

3 Sistema de Captura de Distancias en 3D. Cualidades  Sistemas parecidos pueden llegar a costar miles y hasta millones de dólares.  Este sistema se ha creado buscando la economía y facilidad de manejo.  Este sistema se puede armar en casa con algunos elementos que pueden ser comprados en casi cualquier ferretería y tienda de departamentos.  Los arquitectos debemos de estar al día con las nuevas tecnologías y en este caso con las herramientas que nos sirvan para determinar distancias en 3D del entorno arquitectónico. Sistema Casero para Medir distancias en 3D

4 Sistema de Captura de Distancias en 3D. Objetivo Se intenta dar a conocer a los arquitectos, diseñadores, contratistas y animadores en tercera dimensión la existencia en México de un sistema capaz de capturar la distancia que exista entre los marcadores colocados en puntos críticos. Sistema de Captura Dimensiones en 3D Sistema de medición que puede ser utilizado tanto en interior como en el exterior de la vivienda actual, este sistema consta dos cámaras de video, un algoritmo matemático y de una computadora extraer los datos que pueden ser utilizados en un programa capaz de crear 3D. Interior y exterior de la vivienda Exactitud ante todo

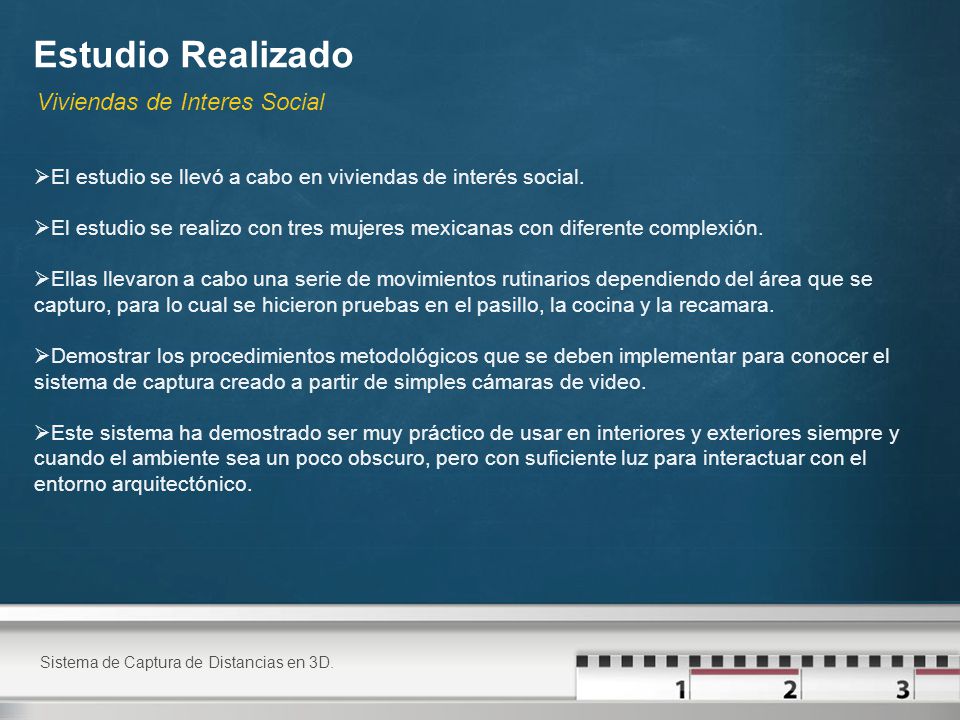

5 Sistema de Captura de Distancias en 3D. Estudio Realizado  El estudio se llevó a cabo en viviendas de interés social.  El estudio se realizo con tres mujeres mexicanas con diferente complexión.  Ellas llevaron a cabo una serie de movimientos rutinarios dependiendo del área que se capturo, para lo cual se hicieron pruebas en el pasillo, la cocina y la recamara.  Demostrar los procedimientos metodológicos que se deben implementar para conocer el sistema de captura creado a partir de simples cámaras de video.  Este sistema ha demostrado ser muy práctico de usar en interiores y exteriores siempre y cuando el ambiente sea un poco obscuro, pero con suficiente luz para interactuar con el entorno arquitectónico. Viviendas de Interes Social

6 Sistema de Captura de Distancias en 3D. Costos  Una forma de bajar los costos fue cambiando de cámaras con luz infra roja a cámaras handycam.  Cambiando las luces Infra rojas por Ultravioleta que pueden ser adquiridas en ferreterías.  Utilizar software gratuito en internet.  Cambiar los costosos marcadores por pelotas de pin pon pintadas con colores fosforescentes. Economia ante todo

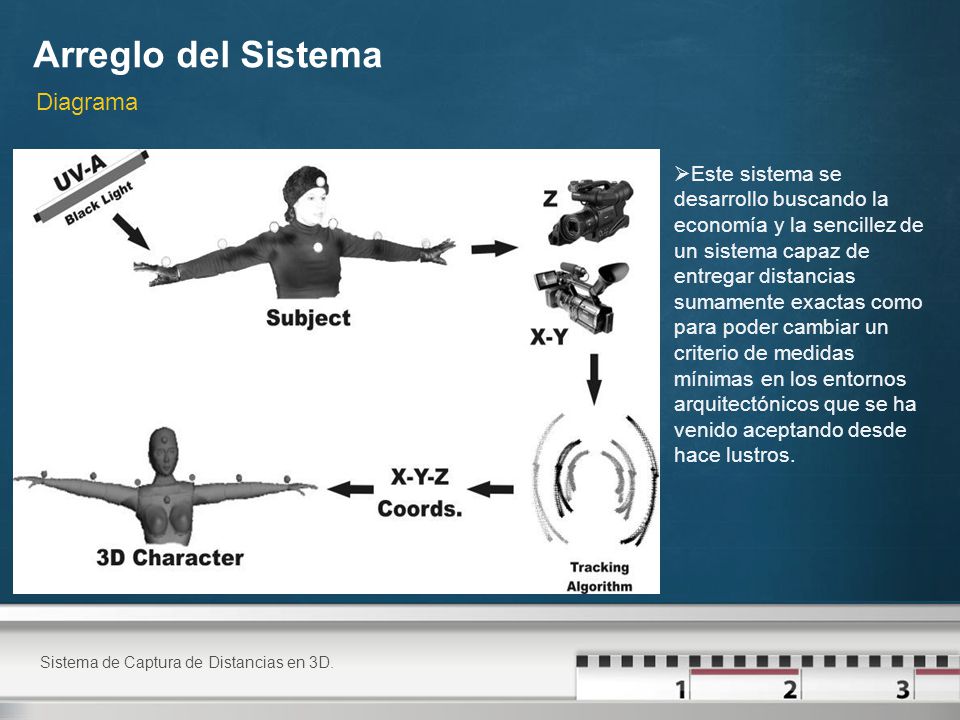

7 Sistema de Captura de Distancias en 3D. Arreglo del Sistema Diagrama  Este sistema se desarrollo buscando la economía y la sencillez de un sistema capaz de entregar distancias sumamente exactas como para poder cambiar un criterio de medidas mínimas en los entornos arquitectónicos que se ha venido aceptando desde hace lustros.

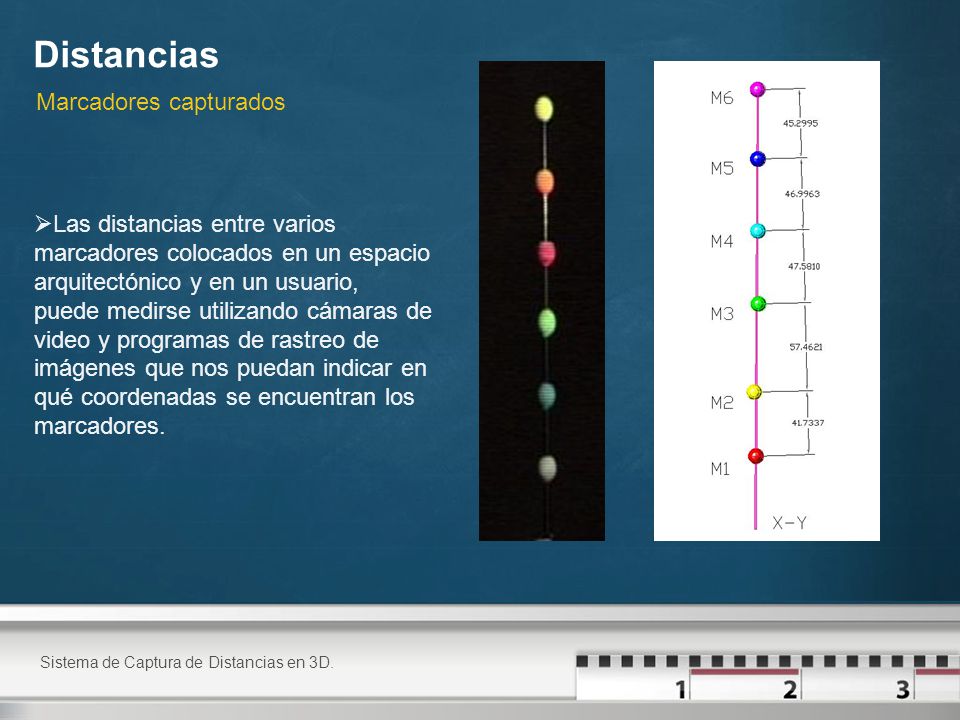

8 Sistema de Captura de Distancias en 3D. Distancias  Las distancias entre varios marcadores colocados en un espacio arquitectónico y en un usuario, puede medirse utilizando cámaras de video y programas de rastreo de imágenes que nos puedan indicar en qué coordenadas se encuentran los marcadores. Marcadores capturados

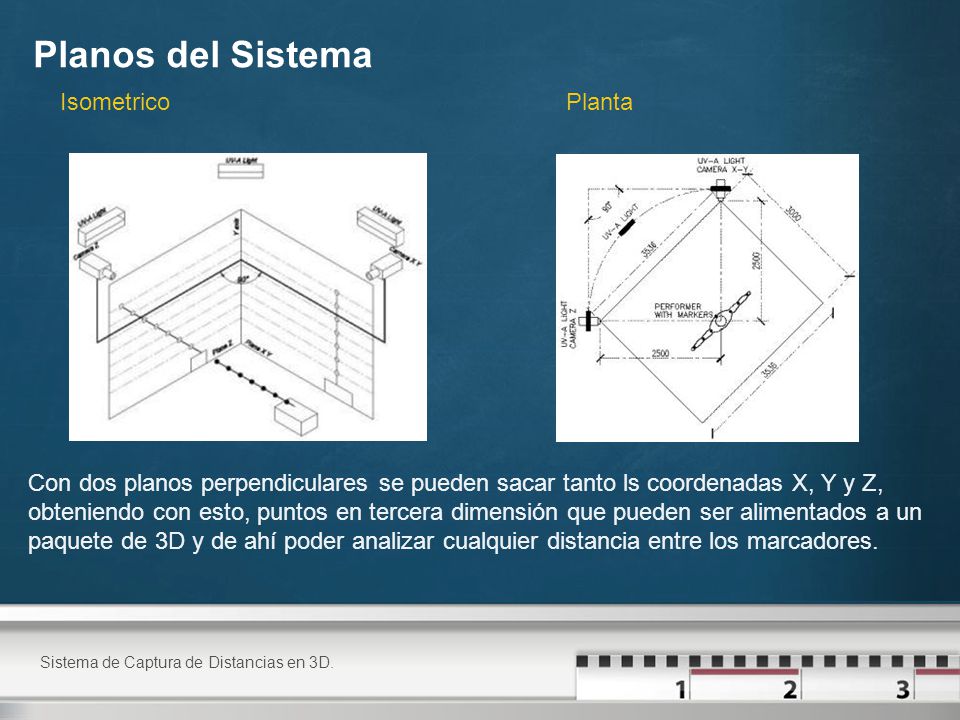

9 Sistema de Captura de Distancias en 3D. Planos del Sistema Planta Con dos planos perpendiculares se pueden sacar tanto ls coordenadas X, Y y Z, obteniendo con esto, puntos en tercera dimensión que pueden ser alimentados a un paquete de 3D y de ahí poder analizar cualquier distancia entre los marcadores. Isometrico

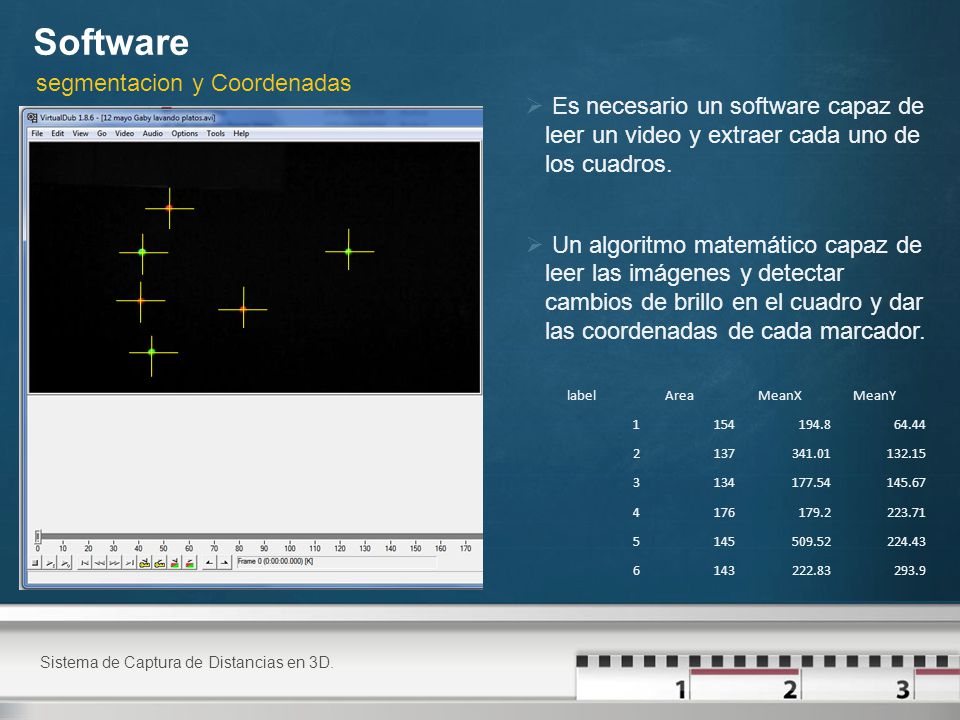

10 Sistema de Captura de Distancias en 3D. Software  Es necesario un software capaz de leer un video y extraer cada uno de los cuadros.  Un algoritmo matemático capaz de leer las imágenes y detectar cambios de brillo en el cuadro y dar las coordenadas de cada marcador. label Area MeanX MeanY 1154194.864.44 2137341.01132.15 3134177.54145.67 4176179.2223.71 5145509.52224.43 6143222.83293.9 segmentacion y Coordenadas
