1 14/04/2015 1 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Implementación de motores de inferencia dirigidos por patrones II Implementación de motores de inferencia dirigidos por patrones II Copyright © 1998 José Angel Bañares Departamento de Informática e Ingeniería de Sistemas C.P.S. Universidad de Zaragoza Departamento de Informática e Ingeniería de Sistemas C.P.S. Universidad de Zaragoza Última revisión: Nov. 2004

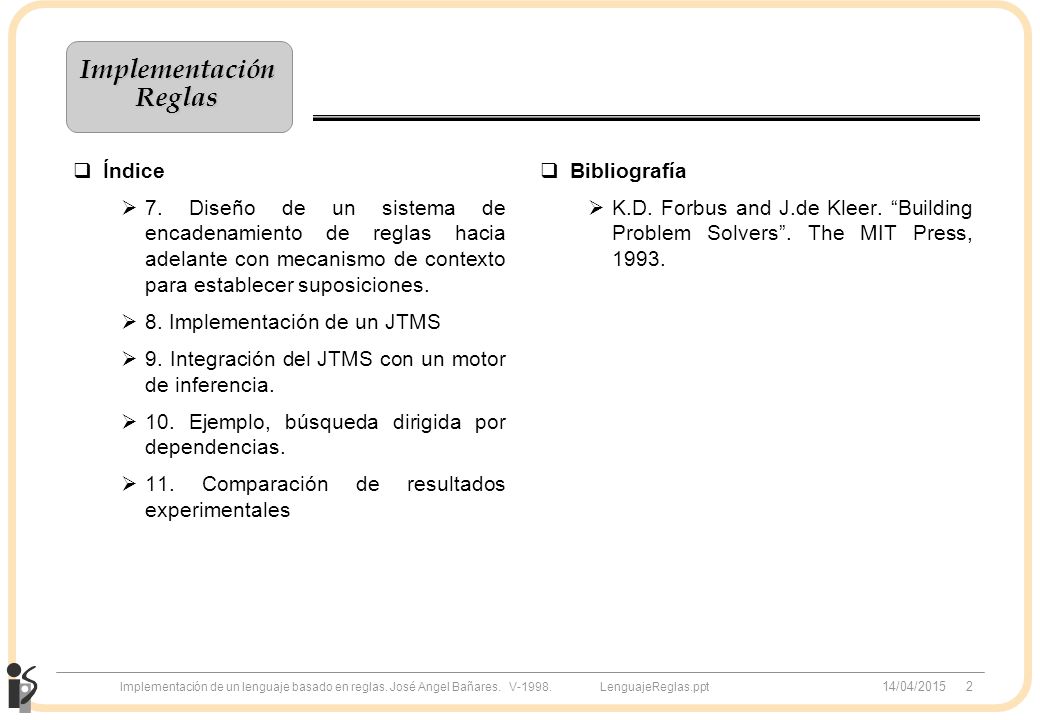

2 14/04/2015 2 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas  Índice  7. Diseño de un sistema de encadenamiento de reglas hacia adelante con mecanismo de contexto para establecer suposiciones.  8. Implementación de un JTMS  9. Integración del JTMS con un motor de inferencia.  10. Ejemplo, búsqueda dirigida por dependencias.  11. Comparación de resultados experimentales  Bibliografía  K.D. Forbus and J.de Kleer. “Building Problem Solvers”. The MIT Press, 1993.

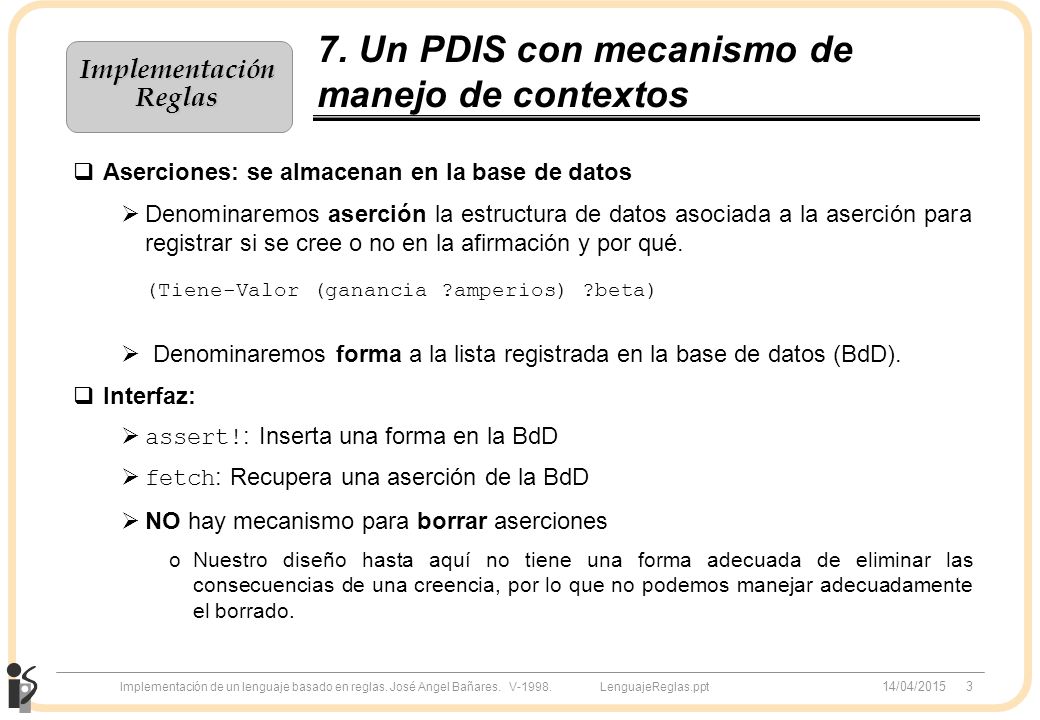

3 14/04/2015 3 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas 7. Un PDIS con mecanismo de manejo de contextos  Aserciones: se almacenan en la base de datos  Denominaremos aserción la estructura de datos asociada a la aserción para registrar si se cree o no en la afirmación y por qué. (Tiene-Valor (ganancia ?amperios) ?beta)  Denominaremos forma a la lista registrada en la base de datos (BdD).  Interfaz:  assert! : Inserta una forma en la BdD  fetch : Recupera una aserción de la BdD  NO hay mecanismo para borrar aserciones oNuestro diseño hasta aquí no tiene una forma adecuada de eliminar las consecuencias de una creencia, por lo que no podemos manejar adecuadamente el borrado.

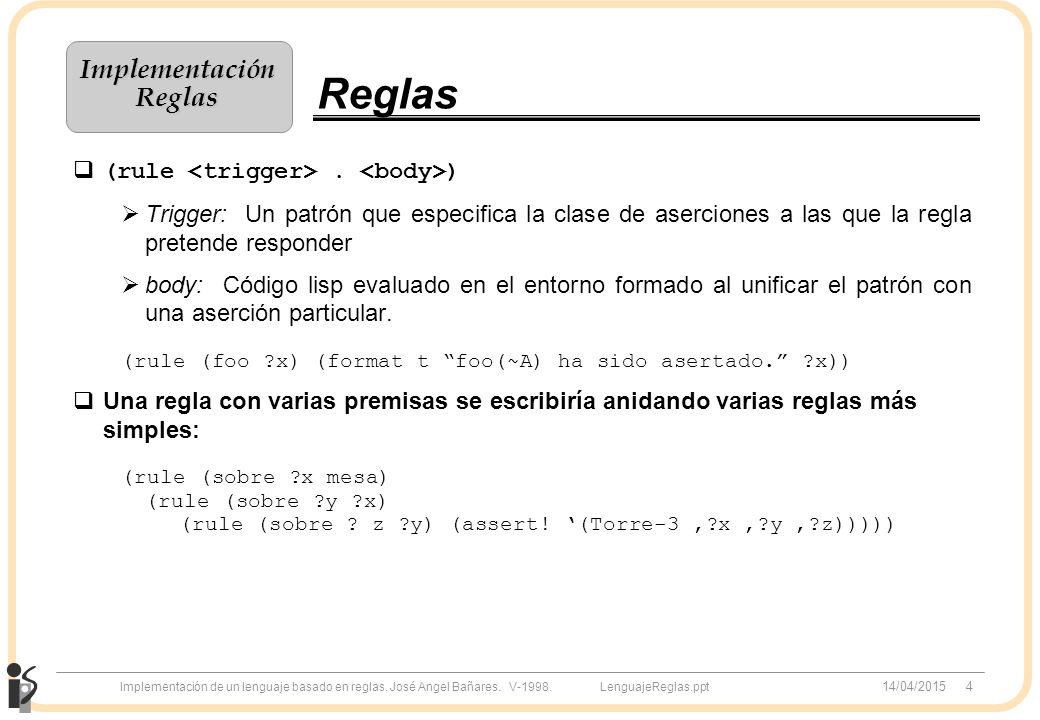

4 14/04/2015 4 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Reglas  (rule. )  Trigger: Un patrón que especifica la clase de aserciones a las que la regla pretende responder  body: Código lisp evaluado en el entorno formado al unificar el patrón con una aserción particular. (rule (foo ?x) (format t “foo(~A) ha sido asertado.” ?x))  Una regla con varias premisas se escribiría anidando varias reglas más simples: (rule (sobre ?x mesa) (rule (sobre ?y ?x) (rule (sobre ? z ?y) (assert! ‘(Torre-3,?x,?y,?z)))))

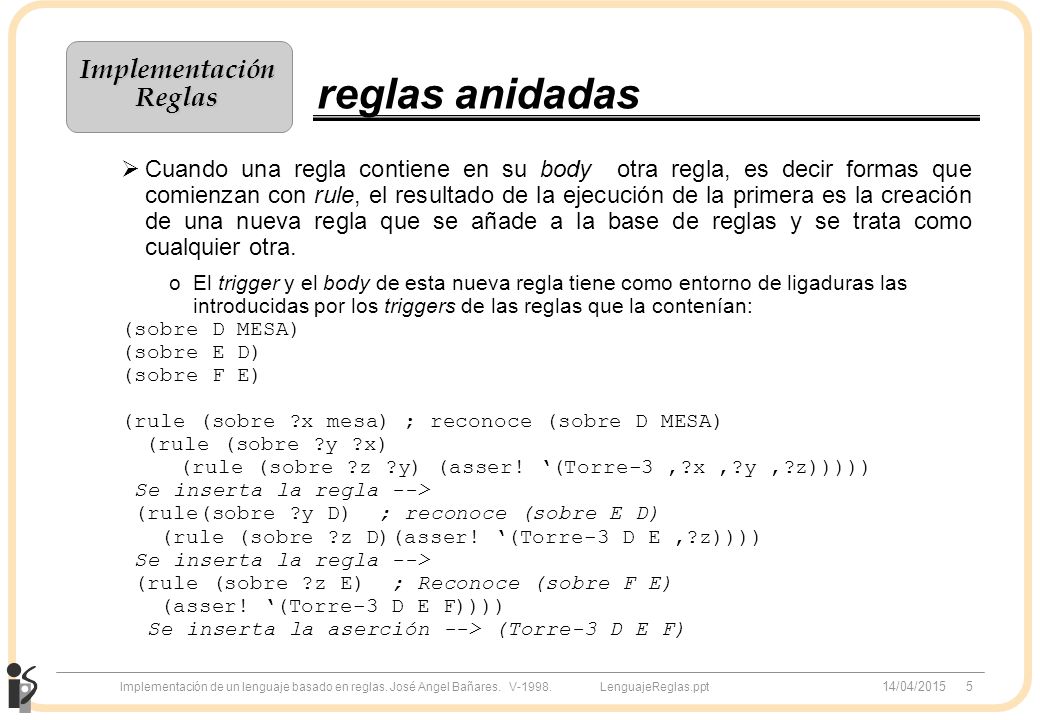

5 14/04/2015 5 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas reglas anidadas  Cuando una regla contiene en su body otra regla, es decir formas que comienzan con rule, el resultado de la ejecución de la primera es la creación de una nueva regla que se añade a la base de reglas y se trata como cualquier otra. oEl trigger y el body de esta nueva regla tiene como entorno de ligaduras las introducidas por los triggers de las reglas que la contenían: (sobre D MESA) (sobre E D) (sobre F E) (rule (sobre ?x mesa) ; reconoce (sobre D MESA) (rule (sobre ?y ?x) (rule (sobre ?z ?y) (asser! ‘(Torre-3,?x,?y,?z))))) Se inserta la regla --> (rule(sobre ?y D) ; reconoce (sobre E D) (rule (sobre ?z D)(asser! ‘(Torre-3 D E,?z)))) Se inserta la regla --> (rule (sobre ?z E) ; Reconoce (sobre F E) (asser! ‘(Torre-3 D E F)))) Se inserta la aserción --> (Torre-3 D E F)

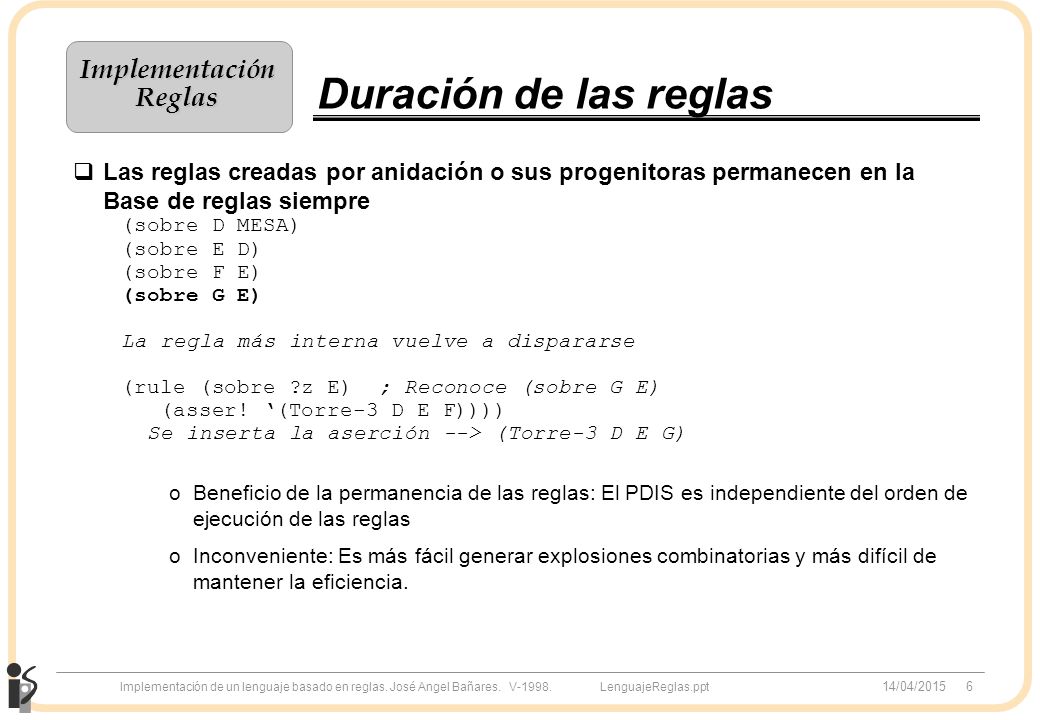

6 14/04/2015 6 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Duración de las reglas  Las reglas creadas por anidación o sus progenitoras permanecen en la Base de reglas siempre (sobre D MESA) (sobre E D) (sobre F E) (sobre G E) La regla más interna vuelve a dispararse (rule (sobre ?z E) ; Reconoce (sobre G E) (asser! ‘(Torre-3 D E F)))) Se inserta la aserción --> (Torre-3 D E G) oBeneficio de la permanencia de las reglas: El PDIS es independiente del orden de ejecución de las reglas oInconveniente: Es más fácil generar explosiones combinatorias y más difícil de mantener la eficiencia.

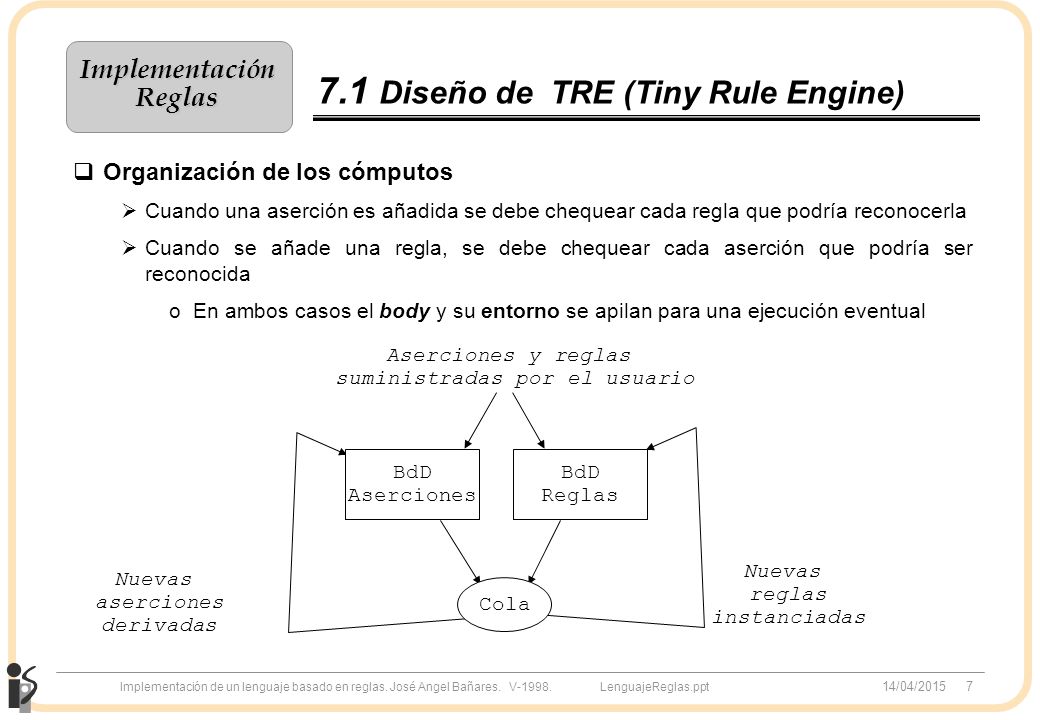

7 14/04/2015 7 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas 7.1 Diseño de TRE (Tiny Rule Engine)  Organización de los cómputos  Cuando una aserción es añadida se debe chequear cada regla que podría reconocerla  Cuando se añade una regla, se debe chequear cada aserción que podría ser reconocida oEn ambos casos el body y su entorno se apilan para una ejecución eventual BdD Aserciones BdD Reglas Cola Aserciones y reglas suministradas por el usuario Nuevas reglas instanciadas Nuevas aserciones derivadas

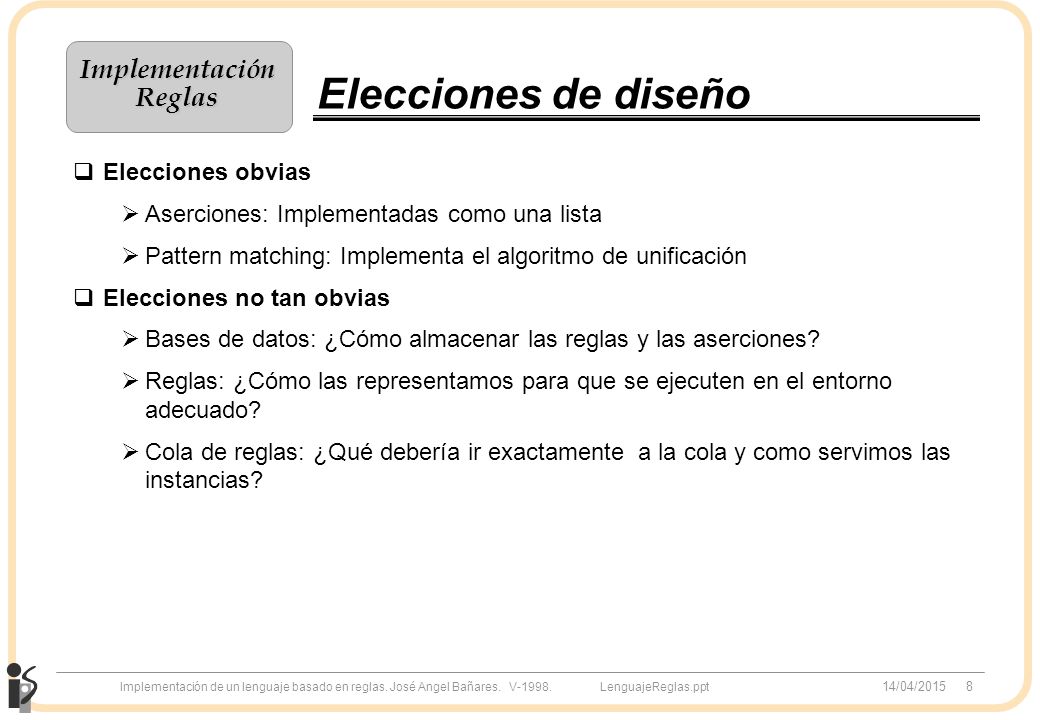

8 14/04/2015 8 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Elecciones de diseño  Elecciones obvias  Aserciones: Implementadas como una lista  Pattern matching: Implementa el algoritmo de unificación  Elecciones no tan obvias  Bases de datos: ¿Cómo almacenar las reglas y las aserciones?  Reglas: ¿Cómo las representamos para que se ejecuten en el entorno adecuado?  Cola de reglas: ¿Qué debería ir exactamente a la cola y como servimos las instancias?

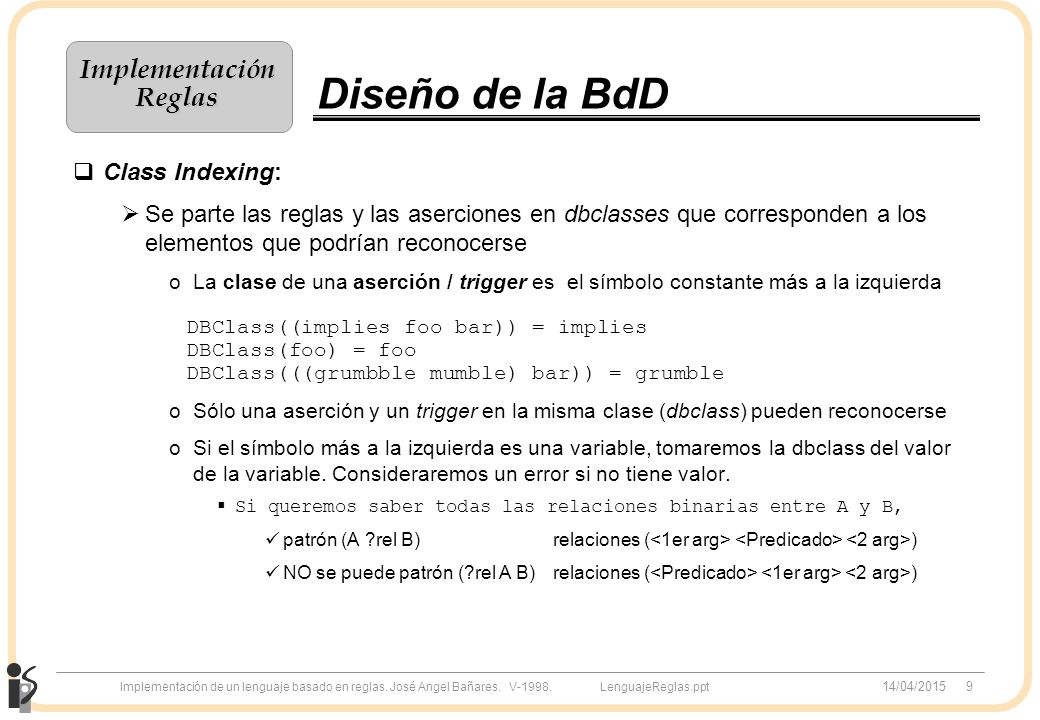

9 14/04/2015 9 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Diseño de la BdD  Class Indexing:  Se parte las reglas y las aserciones en dbclasses que corresponden a los elementos que podrían reconocerse oLa clase de una aserción / trigger es el símbolo constante más a la izquierda DBClass((implies foo bar)) = implies DBClass(foo) = foo DBClass(((grumbble mumble) bar)) = grumble oSólo una aserción y un trigger en la misma clase (dbclass) pueden reconocerse oSi el símbolo más a la izquierda es una variable, tomaremos la dbclass del valor de la variable. Consideraremos un error si no tiene valor.  Si queremos saber todas las relaciones binarias entre A y B, patrón (A ?rel B)relaciones ( ) NO se puede patrón (?rel A B)relaciones ( )

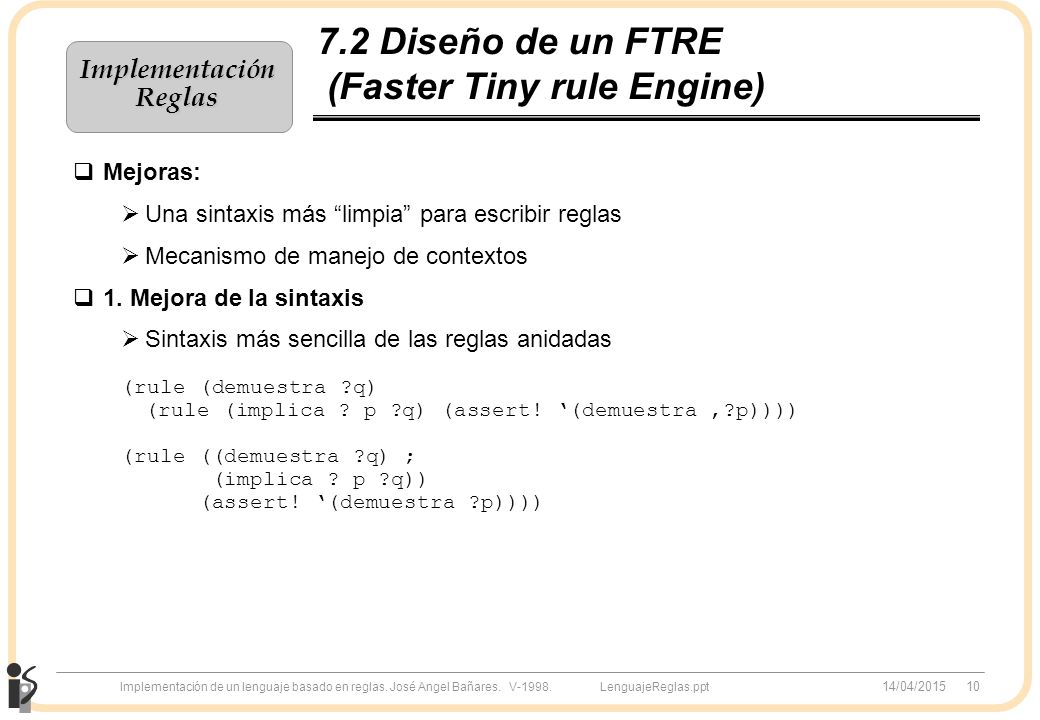

10 14/04/2015 10 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas 7.2 Diseño de un FTRE (Faster Tiny rule Engine)  Mejoras:  Una sintaxis más “limpia” para escribir reglas  Mecanismo de manejo de contextos  1. Mejora de la sintaxis  Sintaxis más sencilla de las reglas anidadas (rule (demuestra ?q) (rule (implica ? p ?q) (assert! ‘(demuestra,?p)))) (rule ((demuestra ?q) ; (implica ? p ?q)) (assert! ‘(demuestra ?p))))

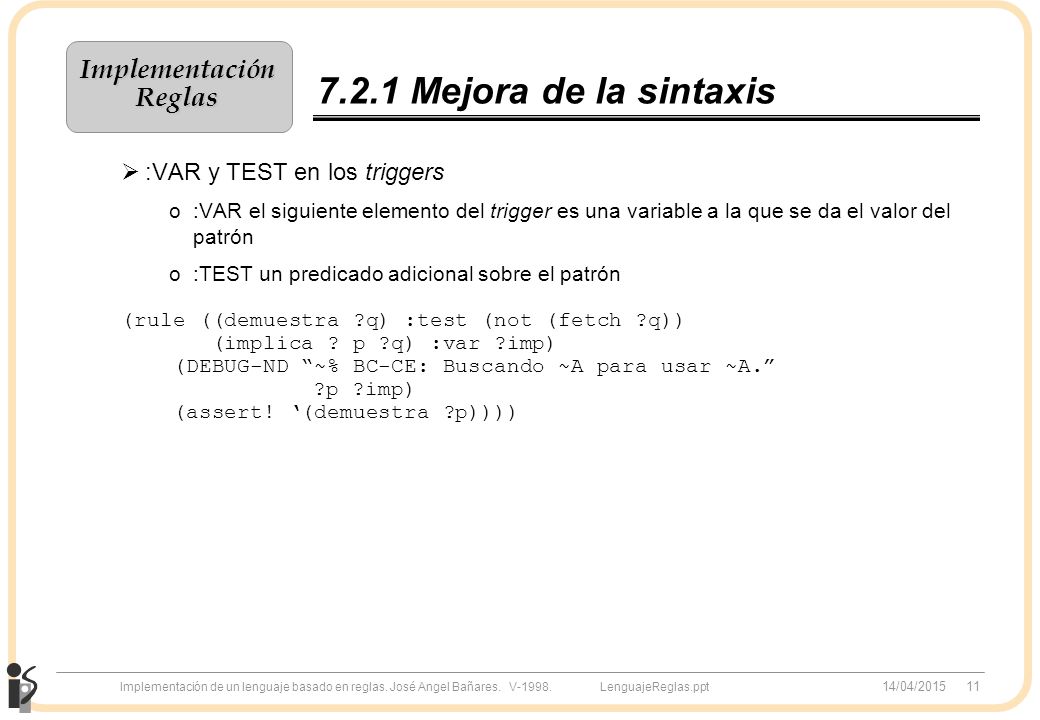

11 14/04/2015 11 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas 7.2.1 Mejora de la sintaxis  :VAR y TEST en los triggers o:VAR el siguiente elemento del trigger es una variable a la que se da el valor del patrón o:TEST un predicado adicional sobre el patrón (rule ((demuestra ?q) :test (not (fetch ?q)) (implica ? p ?q) :var ?imp) (DEBUG-ND “~% BC-CE: Buscando ~A para usar ~A.” ?p ?imp) (assert! ‘(demuestra ?p))))

12 14/04/2015 12 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas 7.2.1 Manejo de contextos  Muchas formas de razonar conllevan hacer suposiciones  Una pila permite tener un contexto local en el cual las variables pueden tomar valores distintos durante un tiempo (demuestra P) (not Q) (implica (not P) Q) (implica (not Q) R) (demuestra P) (not Q) (implica (not P) Q) (implica (not Q) R) (demuestra P) (not Q) (implica (not P) Q) (implica (not Q) R) (demuestra P) (not Q) (implica (not P) Q) (implica (not Q) R) (not P) Q ¡Contradicción! 3124

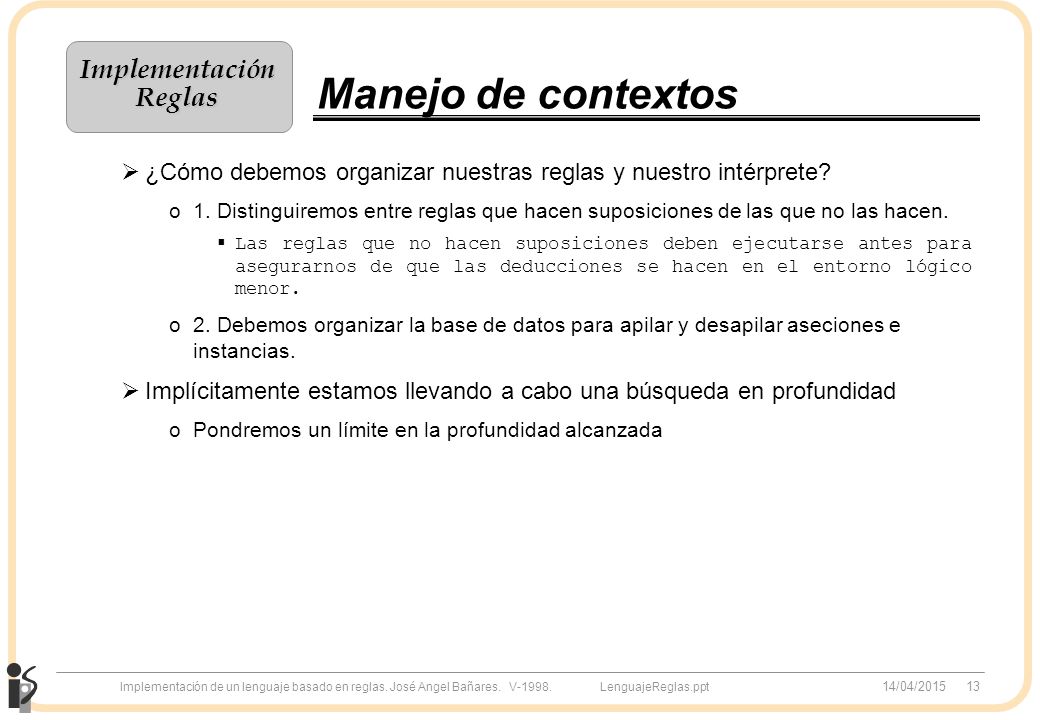

13 14/04/2015 13 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Manejo de contextos  ¿Cómo debemos organizar nuestras reglas y nuestro intérprete? o1. Distinguiremos entre reglas que hacen suposiciones de las que no las hacen.  Las reglas que no hacen suposiciones deben ejecutarse antes para asegurarnos de que las deducciones se hacen en el entorno lógico menor. o2. Debemos organizar la base de datos para apilar y desapilar aseciones e instancias.  Implícitamente estamos llevando a cabo una búsqueda en profundidad oPondremos un límite en la profundidad alcanzada

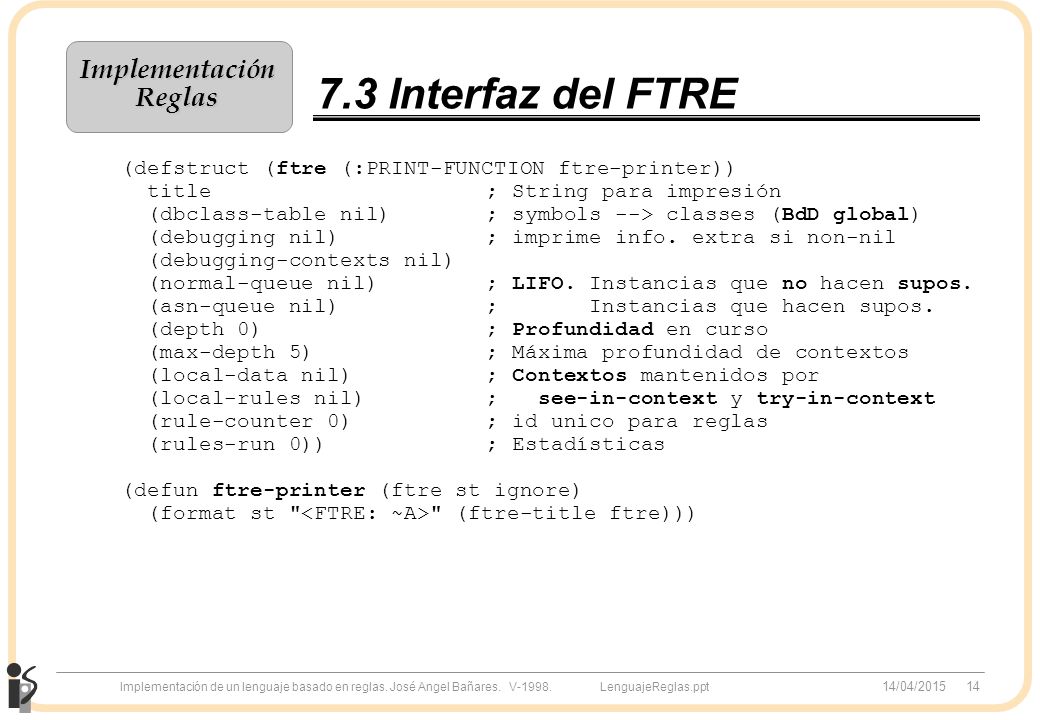

14 14/04/2015 14 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas 7.3 Interfaz del FTRE (defstruct (ftre (:PRINT-FUNCTION ftre-printer)) title ; String para impresión (dbclass-table nil) ; symbols --> classes (BdD global) (debugging nil) ; imprime info. extra si non-nil (debugging-contexts nil) (normal-queue nil) ; LIFO. Instancias que no hacen supos. (asn-queue nil) ; Instancias que hacen supos. (depth 0) ; Profundidad en curso (max-depth 5) ; Máxima profundidad de contextos (local-data nil) ; Contextos mantenidos por (local-rules nil) ; see-in-context y try-in-context (rule-counter 0) ; id unico para reglas (rules-run 0)) ; Estadísticas (defun ftre-printer (ftre st ignore) (format st " " (ftre-title ftre)))

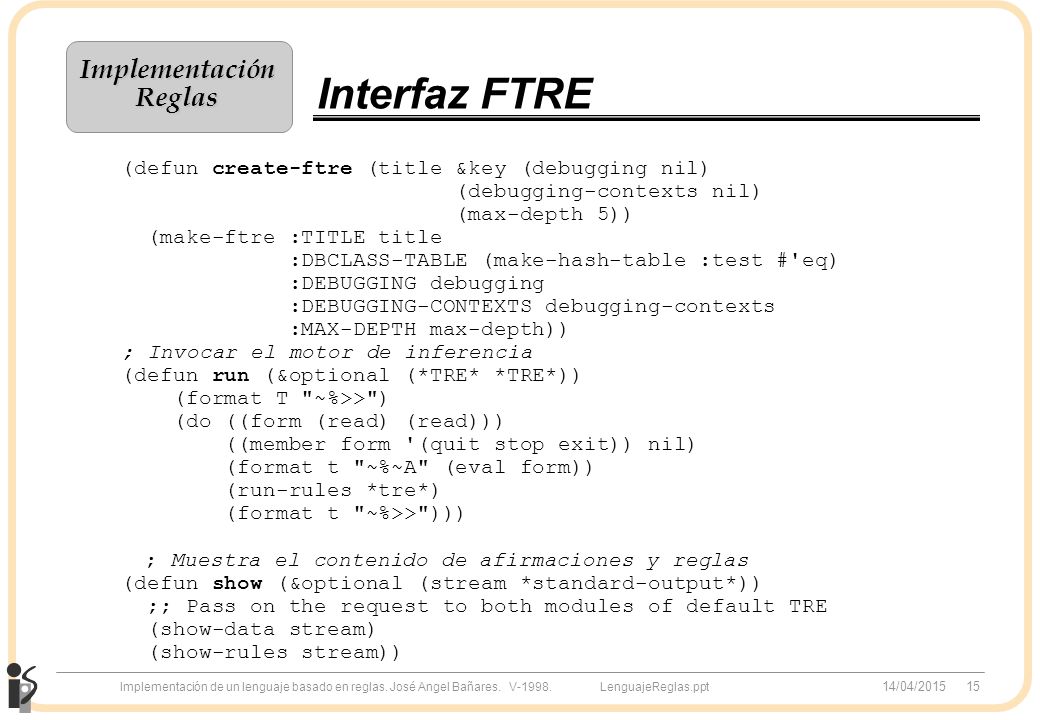

15 14/04/2015 15 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Interfaz FTRE (defun create-ftre (title &key (debugging nil) (debugging-contexts nil) (max-depth 5)) (make-ftre :TITLE title :DBCLASS-TABLE (make-hash-table :test #'eq) :DEBUGGING debugging :DEBUGGING-CONTEXTS debugging-contexts :MAX-DEPTH max-depth)) ; Invocar el motor de inferencia (defun run (&optional (*TRE* *TRE*)) (format T "~%>>") (do ((form (read) (read))) ((member form '(quit stop exit)) nil) (format t "~%~A" (eval form)) (run-rules *tre*) (format t "~%>>"))) ; Muestra el contenido de afirmaciones y reglas (defun show (&optional (stream *standard-output*)) ;; Pass on the request to both modules of default TRE (show-data stream) (show-rules stream))

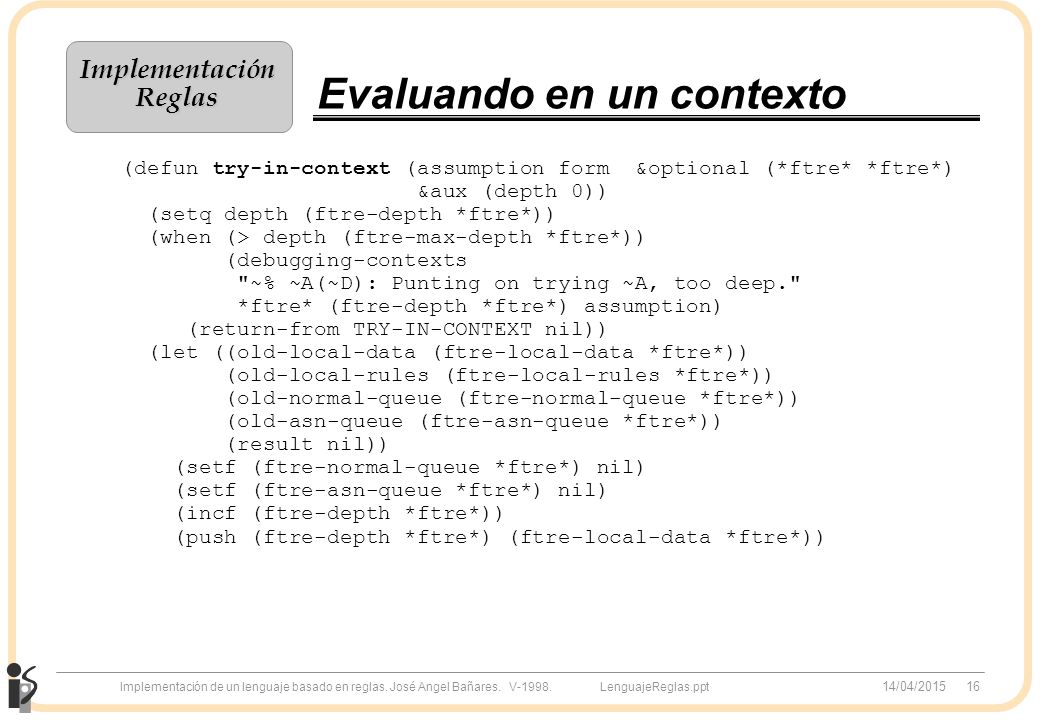

16 14/04/2015 16 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Evaluando en un contexto (defun try-in-context (assumption form &optional (*ftre* *ftre*) &aux (depth 0)) (setq depth (ftre-depth *ftre*)) (when (> depth (ftre-max-depth *ftre*)) (debugging-contexts "~% ~A(~D): Punting on trying ~A, too deep." *ftre* (ftre-depth *ftre*) assumption) (return-from TRY-IN-CONTEXT nil)) (let ((old-local-data (ftre-local-data *ftre*)) (old-local-rules (ftre-local-rules *ftre*)) (old-normal-queue (ftre-normal-queue *ftre*)) (old-asn-queue (ftre-asn-queue *ftre*)) (result nil)) (setf (ftre-normal-queue *ftre*) nil) (setf (ftre-asn-queue *ftre*) nil) (incf (ftre-depth *ftre*)) (push (ftre-depth *ftre*) (ftre-local-data *ftre*))

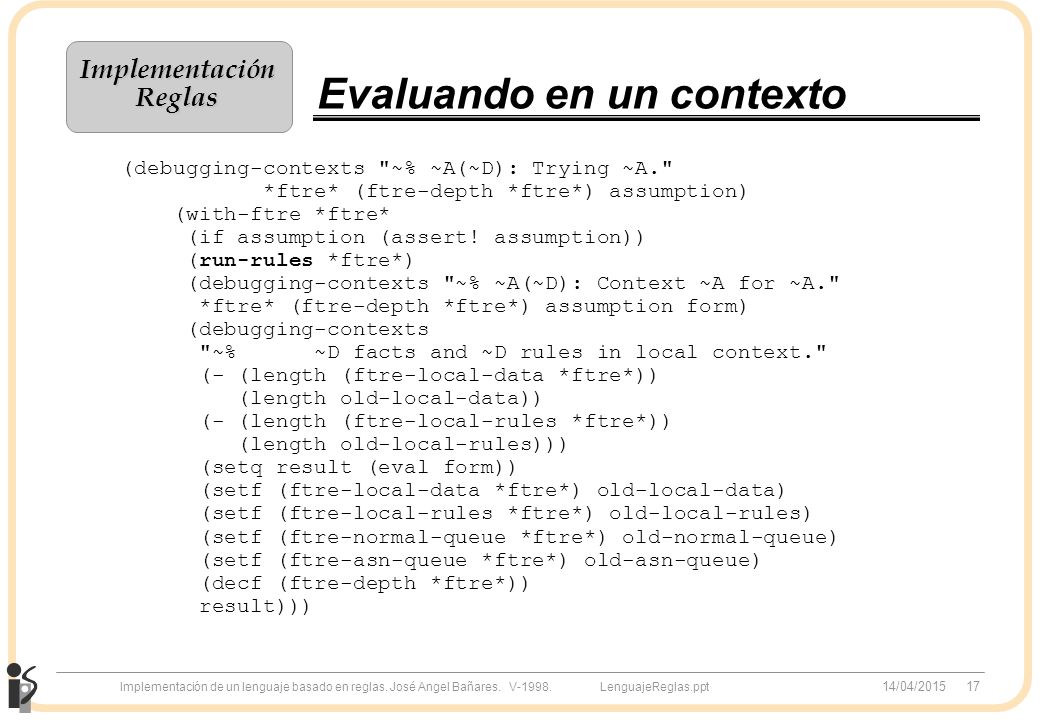

17 14/04/2015 17 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Evaluando en un contexto (debugging-contexts "~% ~A(~D): Trying ~A." *ftre* (ftre-depth *ftre*) assumption) (with-ftre *ftre* (if assumption (assert! assumption)) (run-rules *ftre*) (debugging-contexts "~% ~A(~D): Context ~A for ~A." *ftre* (ftre-depth *ftre*) assumption form) (debugging-contexts "~% ~D facts and ~D rules in local context." (- (length (ftre-local-data *ftre*)) (length old-local-data)) (- (length (ftre-local-rules *ftre*)) (length old-local-rules))) (setq result (eval form)) (setf (ftre-local-data *ftre*) old-local-data) (setf (ftre-local-rules *ftre*) old-local-rules) (setf (ftre-normal-queue *ftre*) old-normal-queue) (setf (ftre-asn-queue *ftre*) old-asn-queue) (decf (ftre-depth *ftre*)) result)))

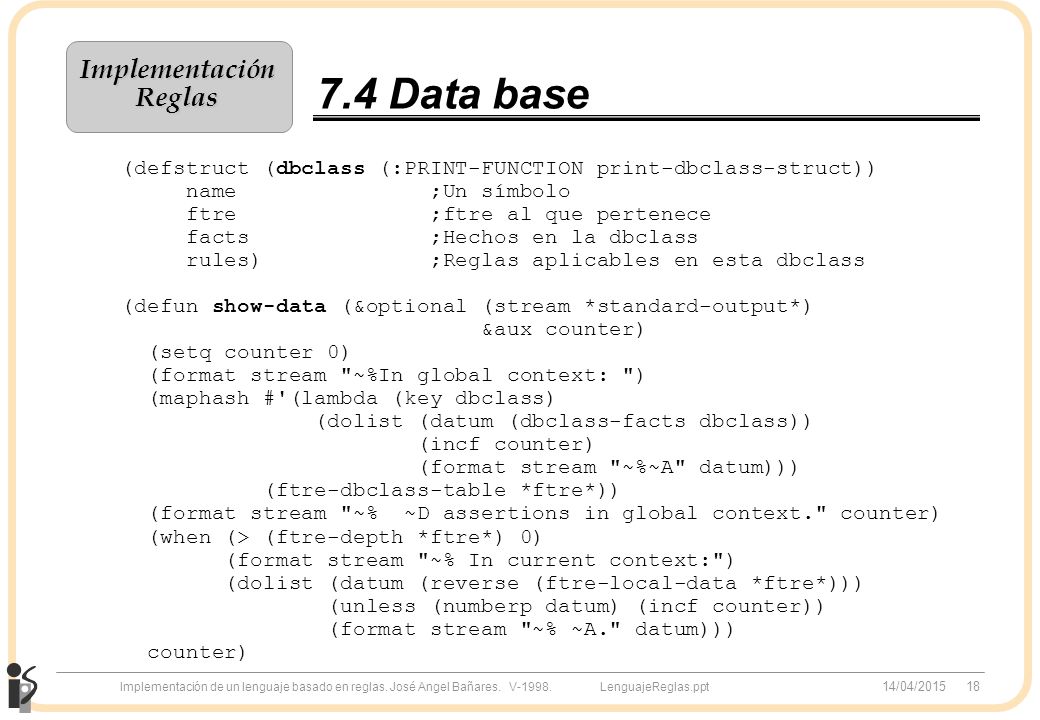

18 14/04/2015 18 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas 7.4 Data base (defstruct (dbclass (:PRINT-FUNCTION print-dbclass-struct)) name ;Un símbolo ftre ;ftre al que pertenece facts ;Hechos en la dbclass rules) ;Reglas aplicables en esta dbclass (defun show-data (&optional (stream *standard-output*) &aux counter) (setq counter 0) (format stream "~%In global context: ") (maphash #'(lambda (key dbclass) (dolist (datum (dbclass-facts dbclass)) (incf counter) (format stream "~%~A" datum))) (ftre-dbclass-table *ftre*)) (format stream "~% ~D assertions in global context." counter) (when (> (ftre-depth *ftre*) 0) (format stream "~% In current context:") (dolist (datum (reverse (ftre-local-data *ftre*))) (unless (numberp datum) (incf counter)) (format stream "~% ~A." datum))) counter)

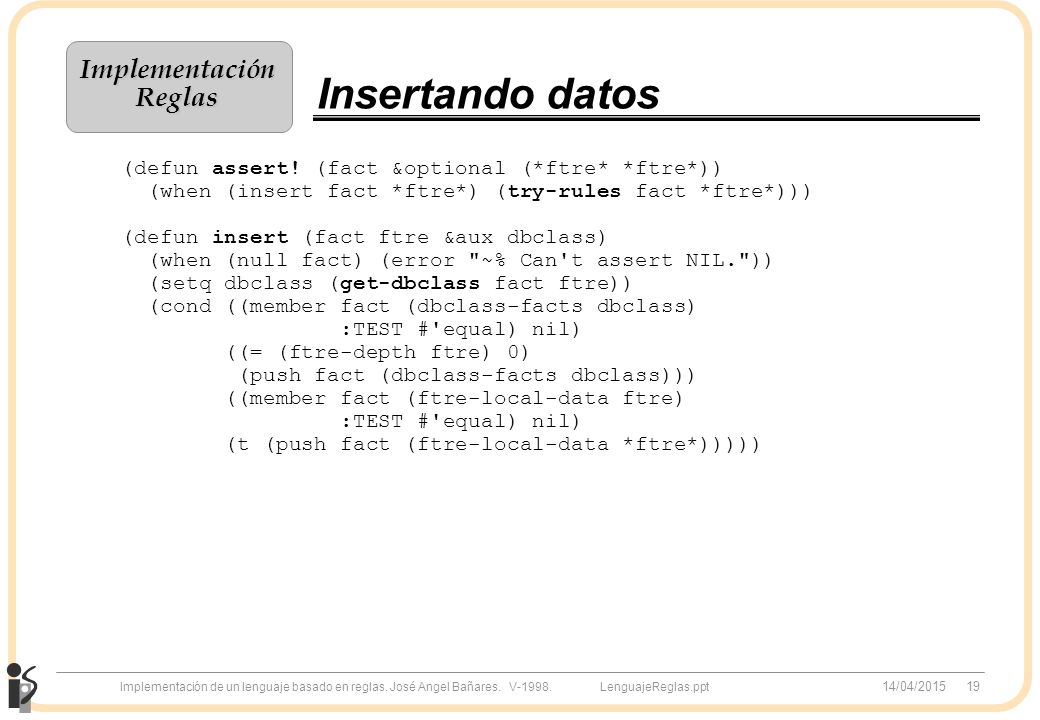

19 14/04/2015 19 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Insertando datos (defun assert! (fact &optional (*ftre* *ftre*)) (when (insert fact *ftre*) (try-rules fact *ftre*))) (defun insert (fact ftre &aux dbclass) (when (null fact) (error "~% Can't assert NIL.")) (setq dbclass (get-dbclass fact ftre)) (cond ((member fact (dbclass-facts dbclass) :TEST #'equal) nil) ((= (ftre-depth ftre) 0) (push fact (dbclass-facts dbclass))) ((member fact (ftre-local-data ftre) :TEST #'equal) nil) (t (push fact (ftre-local-data *ftre*)))))

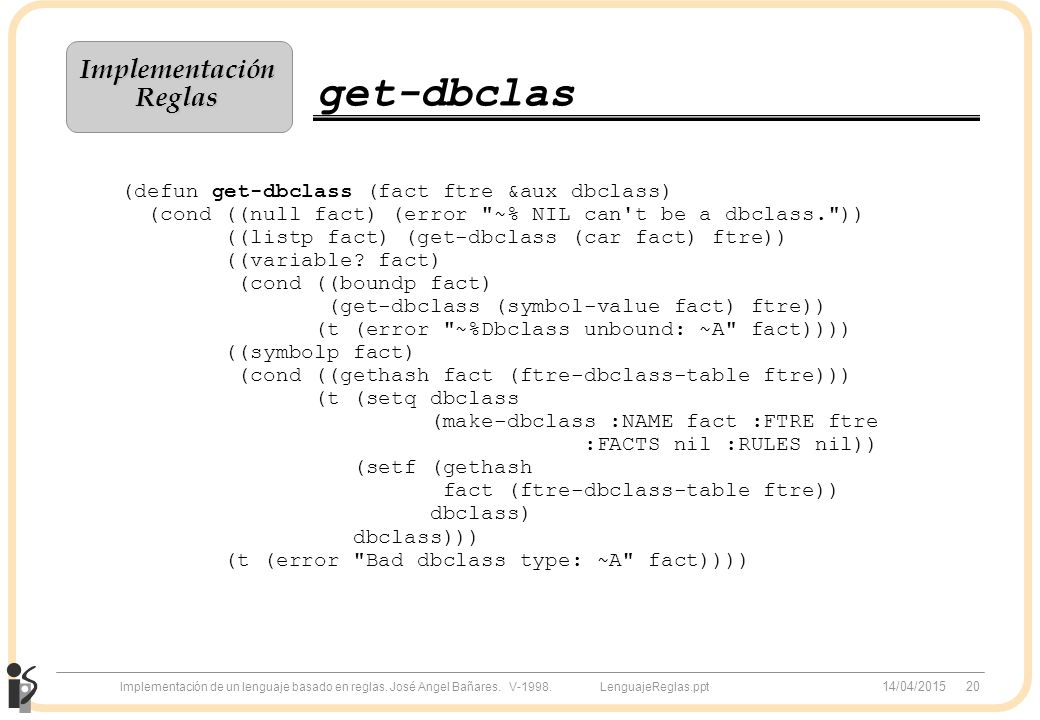

20 14/04/2015 20 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas get-dbclas (defun get-dbclass (fact ftre &aux dbclass) (cond ((null fact) (error "~% NIL can't be a dbclass.")) ((listp fact) (get-dbclass (car fact) ftre)) ((variable? fact) (cond ((boundp fact) (get-dbclass (symbol-value fact) ftre)) (t (error "~%Dbclass unbound: ~A" fact)))) ((symbolp fact) (cond ((gethash fact (ftre-dbclass-table ftre))) (t (setq dbclass (make-dbclass :NAME fact :FTRE ftre :FACTS nil :RULES nil)) (setf (gethash fact (ftre-dbclass-table ftre)) dbclass) dbclass))) (t (error "Bad dbclass type: ~A" fact))))

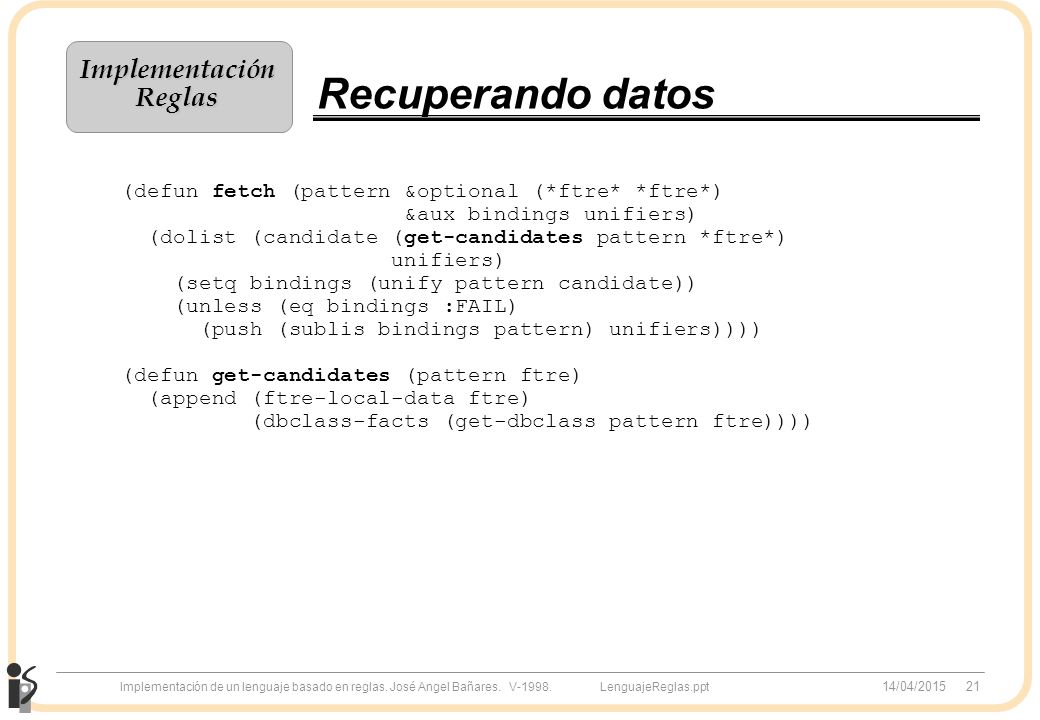

21 14/04/2015 21 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Recuperando datos (defun fetch (pattern &optional (*ftre* *ftre*) &aux bindings unifiers) (dolist (candidate (get-candidates pattern *ftre*) unifiers) (setq bindings (unify pattern candidate)) (unless (eq bindings :FAIL) (push (sublis bindings pattern) unifiers)))) (defun get-candidates (pattern ftre) (append (ftre-local-data ftre) (dbclass-facts (get-dbclass pattern ftre))))

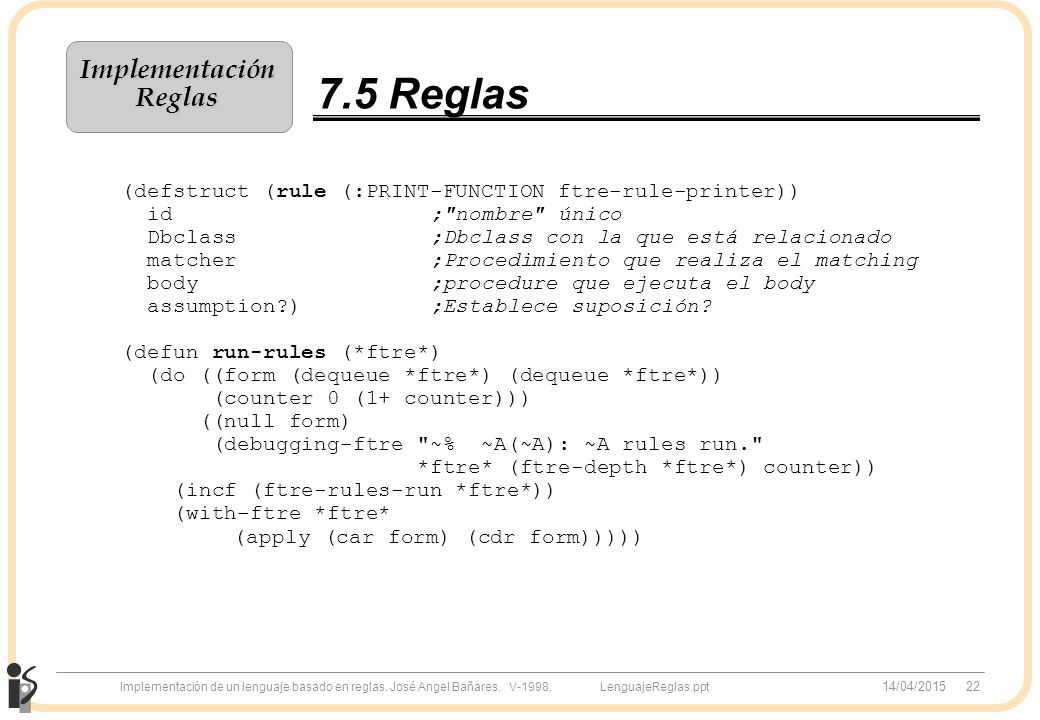

22 14/04/2015 22 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas 7.5 Reglas (defstruct (rule (:PRINT-FUNCTION ftre-rule-printer)) id ;"nombre" único Dbclass ;Dbclass con la que está relacionado matcher ;Procedimiento que realiza el matching body ;procedure que ejecuta el body assumption?) ;Establece suposición? (defun run-rules (*ftre*) (do ((form (dequeue *ftre*) (dequeue *ftre*)) (counter 0 (1+ counter))) ((null form) (debugging-ftre "~% ~A(~A): ~A rules run." *ftre* (ftre-depth *ftre*) counter)) (incf (ftre-rules-run *ftre*)) (with-ftre *ftre* (apply (car form) (cdr form)))))

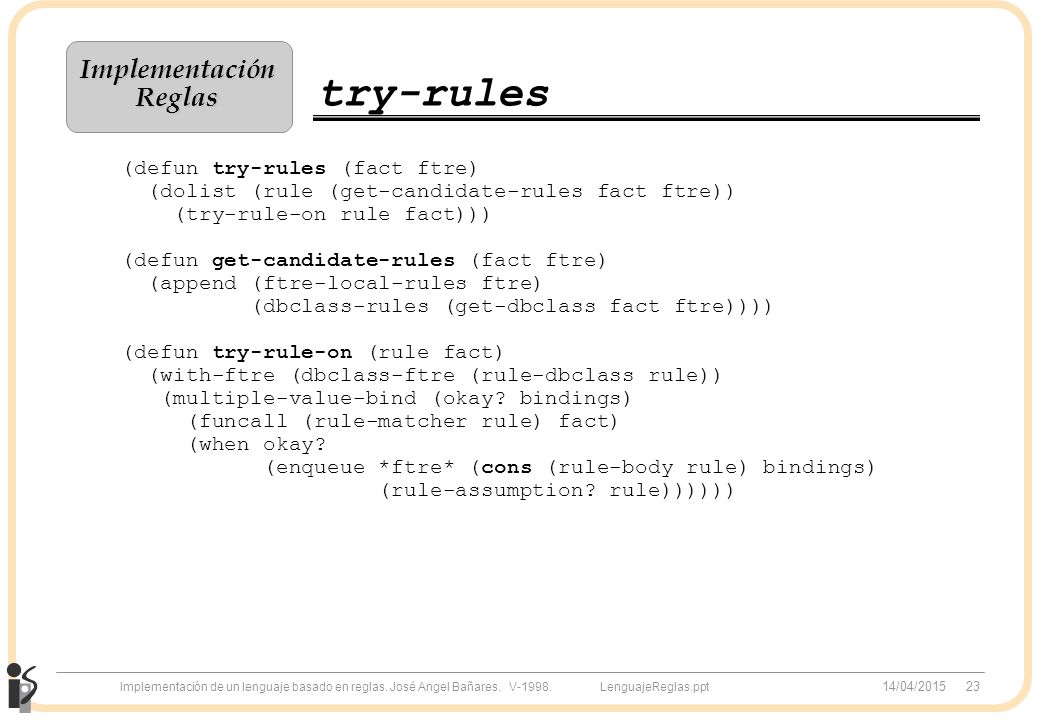

23 14/04/2015 23 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas try-rules (defun try-rules (fact ftre) (dolist (rule (get-candidate-rules fact ftre)) (try-rule-on rule fact))) (defun get-candidate-rules (fact ftre) (append (ftre-local-rules ftre) (dbclass-rules (get-dbclass fact ftre)))) (defun try-rule-on (rule fact) (with-ftre (dbclass-ftre (rule-dbclass rule)) (multiple-value-bind (okay? bindings) (funcall (rule-matcher rule) fact) (when okay? (enqueue *ftre* (cons (rule-body rule) bindings) (rule-assumption? rule))))))

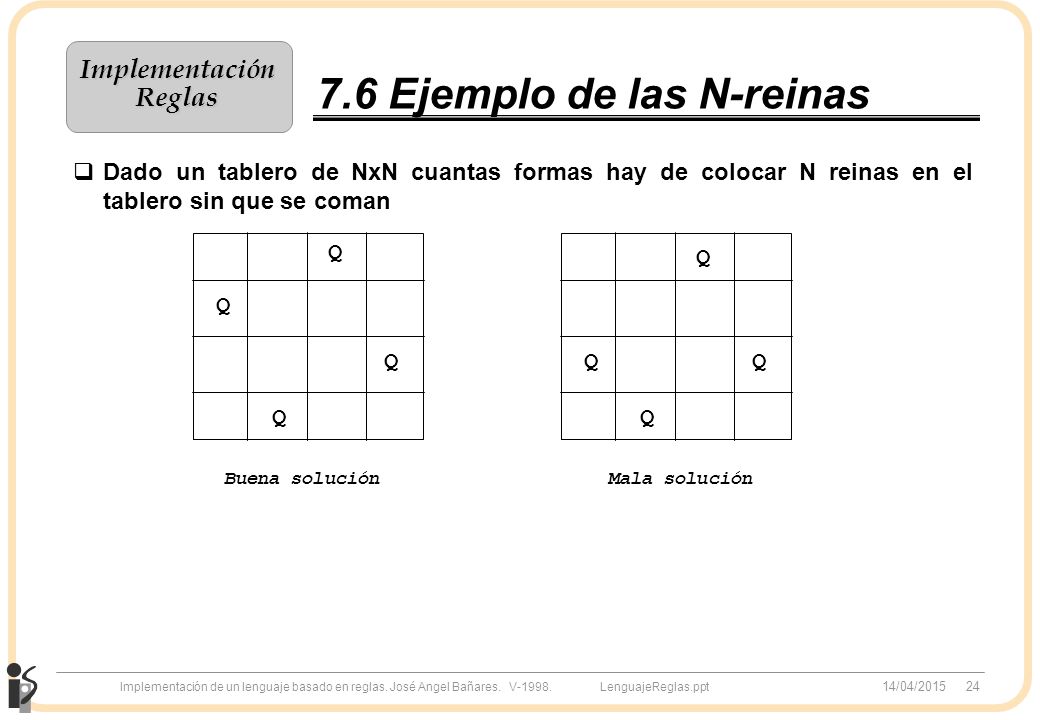

24 14/04/2015 24 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas 7.6 Ejemplo de las N-reinas  Dado un tablero de NxN cuantas formas hay de colocar N reinas en el tablero sin que se coman Q Q Q Q Q Q Q Q Buena soluciónMala solución

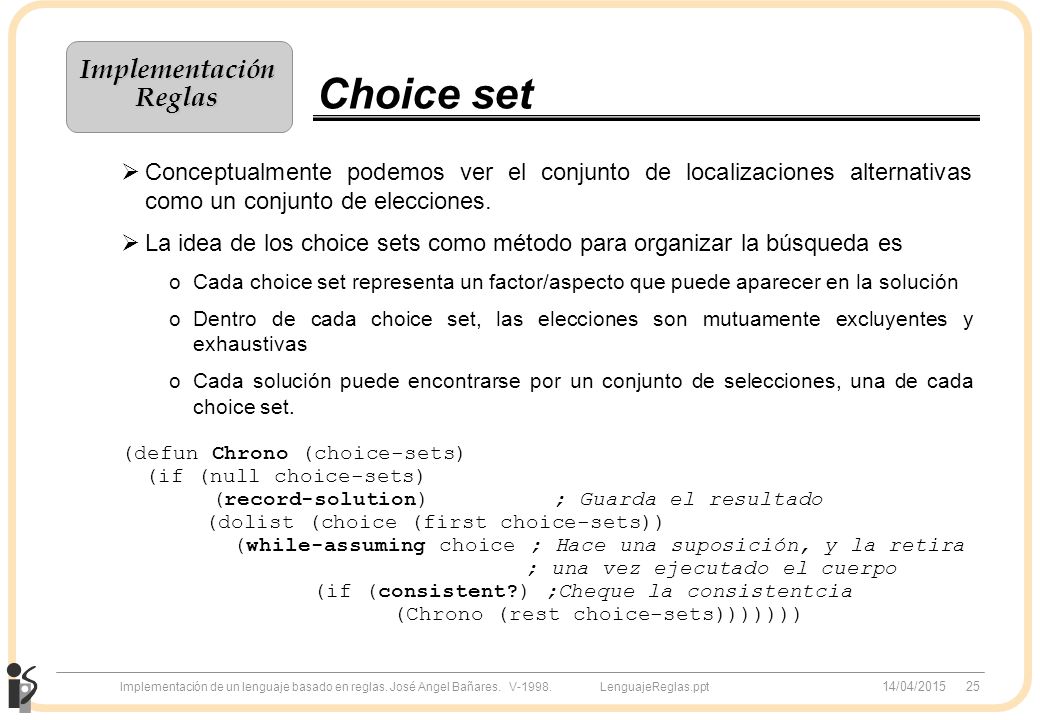

25 14/04/2015 25 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Choice set  Conceptualmente podemos ver el conjunto de localizaciones alternativas como un conjunto de elecciones.  La idea de los choice sets como método para organizar la búsqueda es oCada choice set representa un factor/aspecto que puede aparecer en la solución oDentro de cada choice set, las elecciones son mutuamente excluyentes y exhaustivas oCada solución puede encontrarse por un conjunto de selecciones, una de cada choice set. (defun Chrono (choice-sets) (if (null choice-sets) (record-solution); Guarda el resultado (dolist (choice (first choice-sets)) (while-assuming choice ; Hace una suposición, y la retira ; una vez ejecutado el cuerpo (if (consistent?) ;Cheque la consistentcia (Chrono (rest choice-sets)))))))

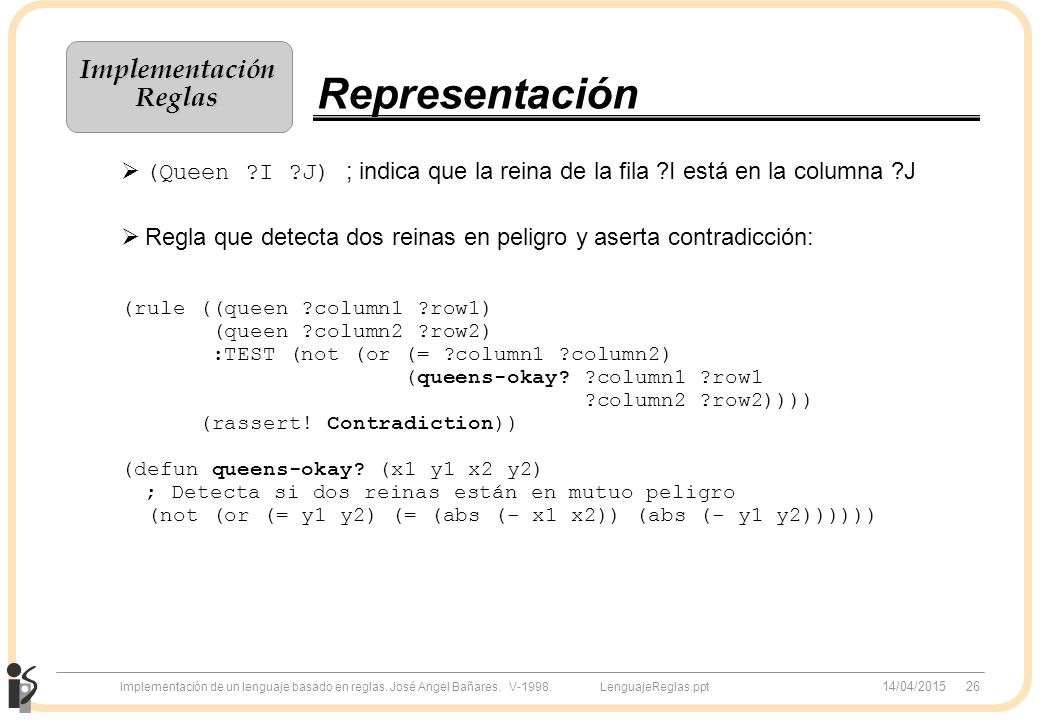

26 14/04/2015 26 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Representación  (Queen ?I ?J) ; indica que la reina de la fila ?I está en la columna ?J  Regla que detecta dos reinas en peligro y aserta contradicción: (rule ((queen ?column1 ?row1) (queen ?column2 ?row2) :TEST (not (or (= ?column1 ?column2) (queens-okay? ?column1 ?row1 ?column2 ?row2)))) (rassert! Contradiction)) (defun queens-okay? (x1 y1 x2 y2) ; Detecta si dos reinas están en mutuo peligro (not (or (= y1 y2) (= (abs (- x1 x2)) (abs (- y1 y2))))))

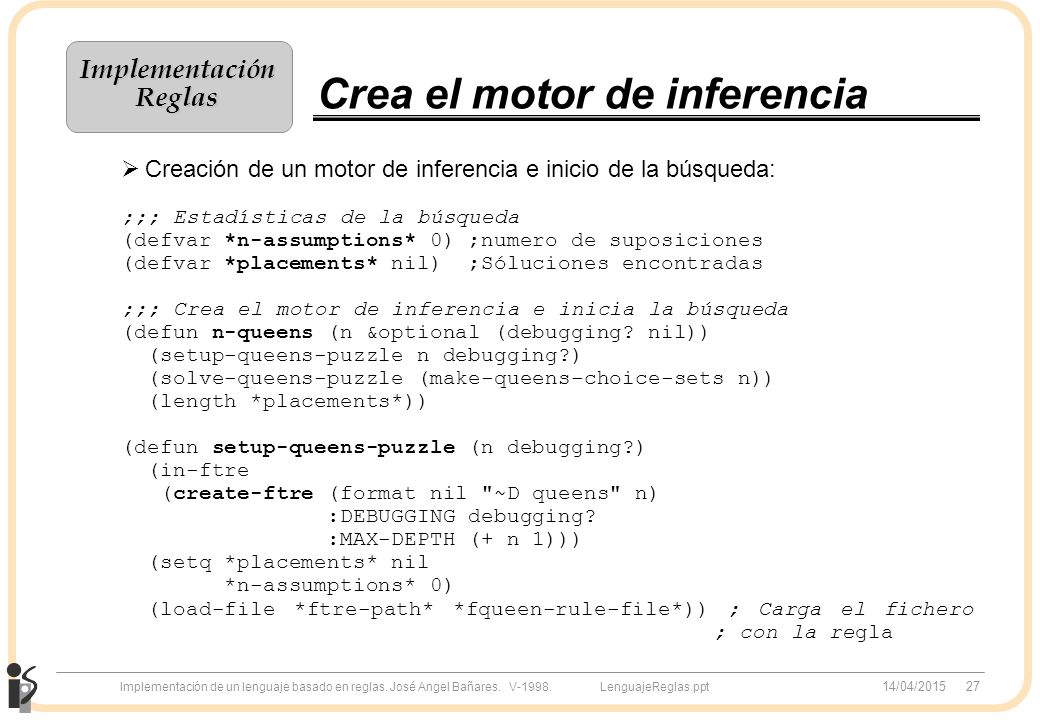

27 14/04/2015 27 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Crea el motor de inferencia  Creación de un motor de inferencia e inicio de la búsqueda: ;;; Estadísticas de la búsqueda (defvar *n-assumptions* 0) ;numero de suposiciones (defvar *placements* nil) ;Sóluciones encontradas ;;; Crea el motor de inferencia e inicia la búsqueda (defun n-queens (n &optional (debugging? nil)) (setup-queens-puzzle n debugging?) (solve-queens-puzzle (make-queens-choice-sets n)) (length *placements*)) (defun setup-queens-puzzle (n debugging?) (in-ftre (create-ftre (format nil "~D queens" n) :DEBUGGING debugging? :MAX-DEPTH (+ n 1))) (setq *placements* nil *n-assumptions* 0) (load-file *ftre-path* *fqueen-rule-file*)) ; Carga el fichero ; con la regla

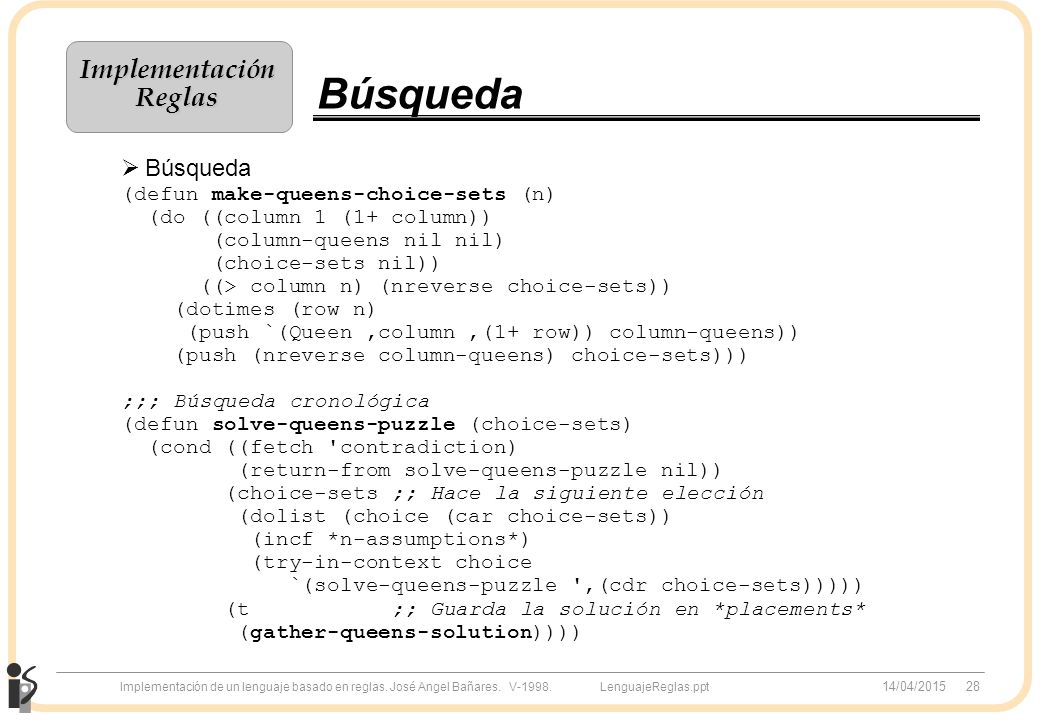

28 14/04/2015 28 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Búsqueda  Búsqueda (defun make-queens-choice-sets (n) (do ((column 1 (1+ column)) (column-queens nil nil) (choice-sets nil)) ((> column n) (nreverse choice-sets)) (dotimes (row n) (push `(Queen,column,(1+ row)) column-queens)) (push (nreverse column-queens) choice-sets))) ;;; Búsqueda cronológica (defun solve-queens-puzzle (choice-sets) (cond ((fetch 'contradiction) (return-from solve-queens-puzzle nil)) (choice-sets ;; Hace la siguiente elección (dolist (choice (car choice-sets)) (incf *n-assumptions*) (try-in-context choice `(solve-queens-puzzle ',(cdr choice-sets))))) (t ;; Guarda la solución en *placements* (gather-queens-solution))))

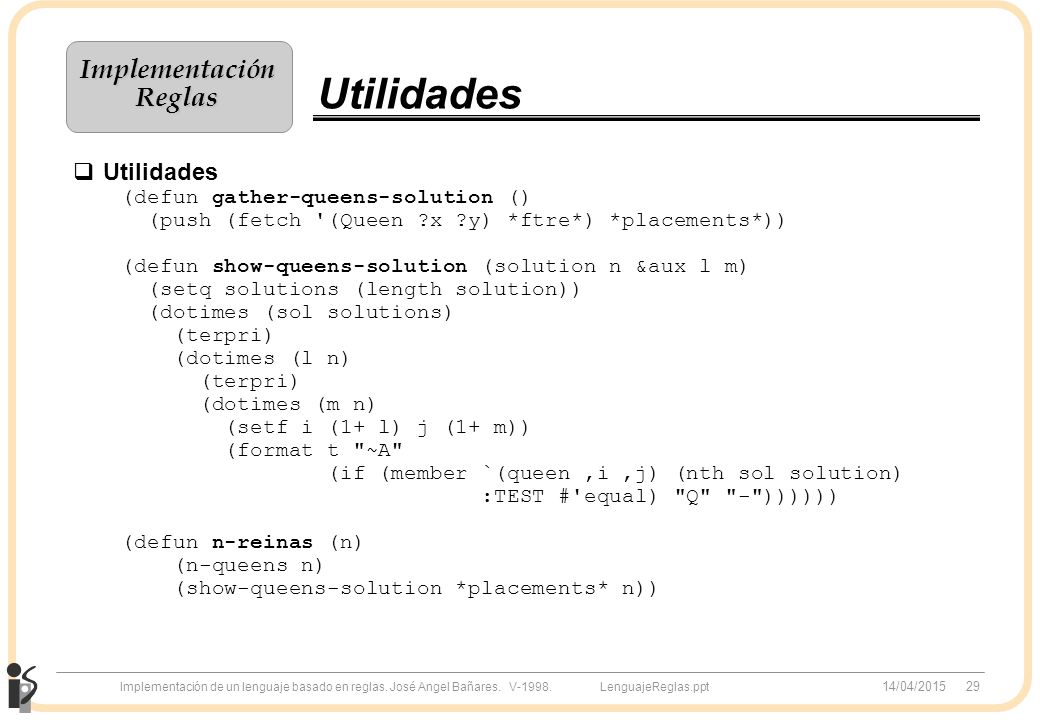

29 14/04/2015 29 Implementación de un lenguaje basado en reglas. José Angel Bañares. V-1998. LenguajeReglas.ppt ImplementaciónReglas Utilidades  Utilidades (defun gather-queens-solution () (push (fetch '(Queen ?x ?y) *ftre*) *placements*)) (defun show-queens-solution (solution n &aux l m) (setq solutions (length solution)) (dotimes (sol solutions) (terpri) (dotimes (l n) (terpri) (dotimes (m n) (setf i (1+ l) j (1+ m)) (format t "~A" (if (member `(queen,i,j) (nth sol solution) :TEST #'equal) "Q" "-")))))) (defun n-reinas (n) (n-queens n) (show-queens-solution *placements* n))
