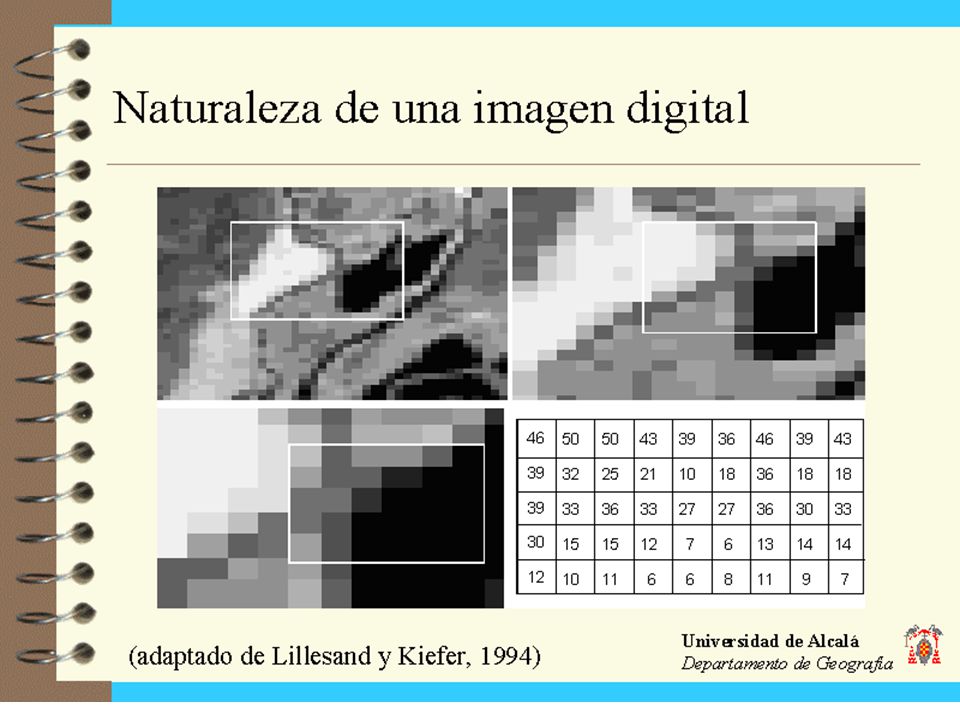

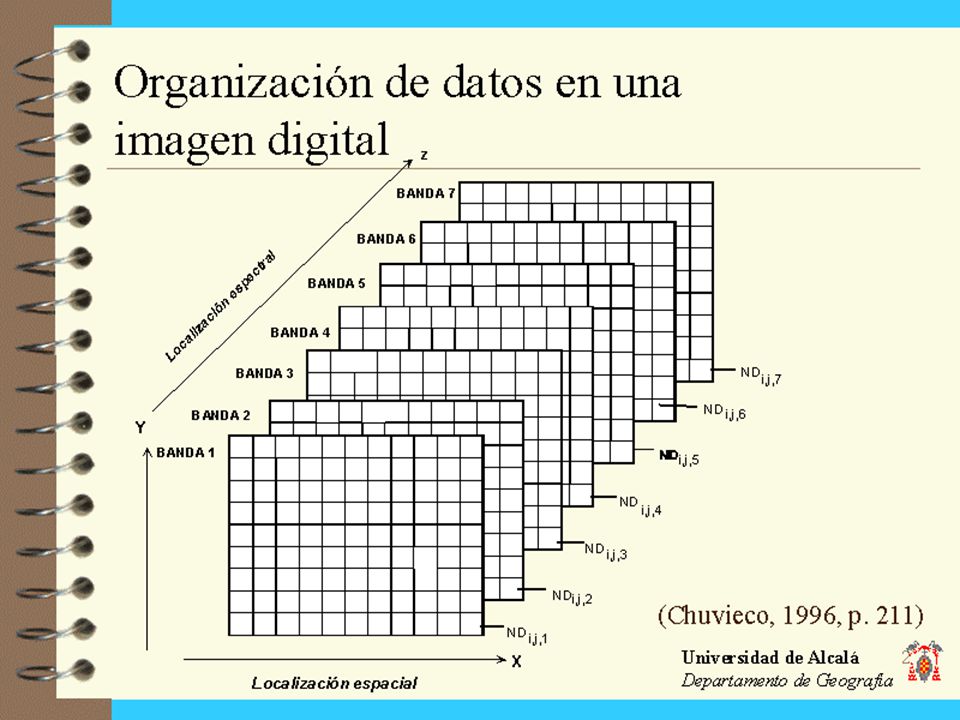

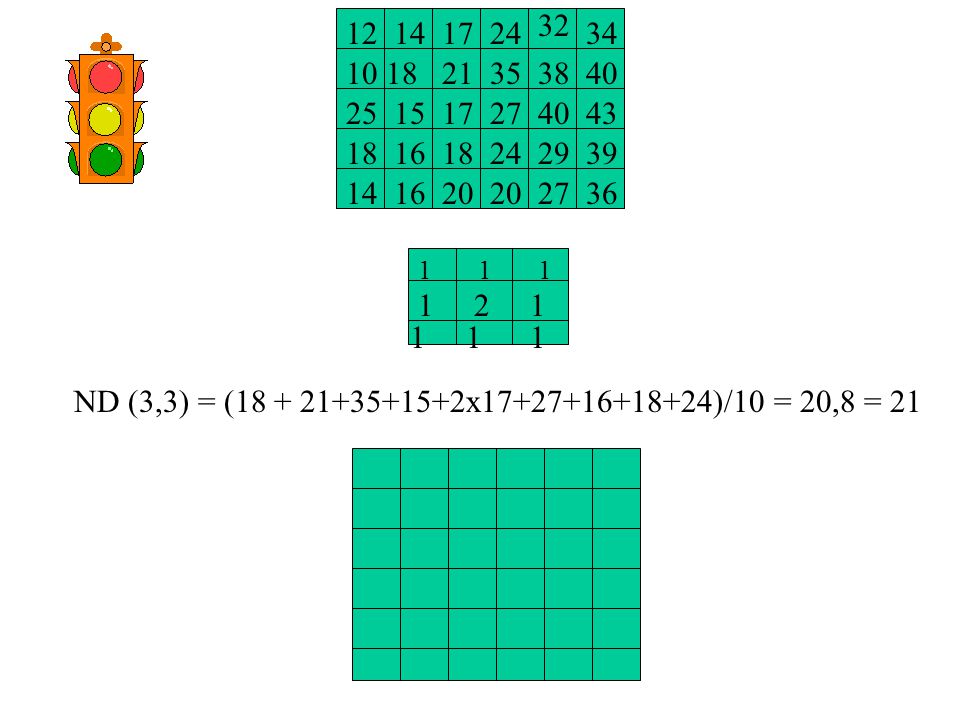

13 32 12 14 17 24 34 ND (3,3) = ( x )/10 = 20,8 = 21

14

15

16

17

18

19

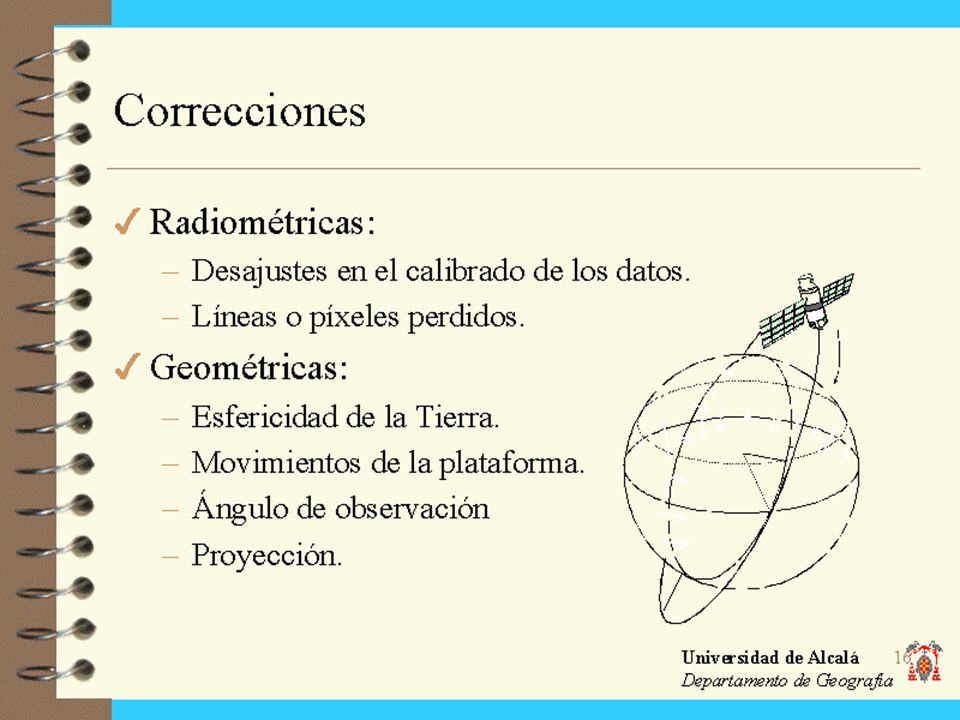

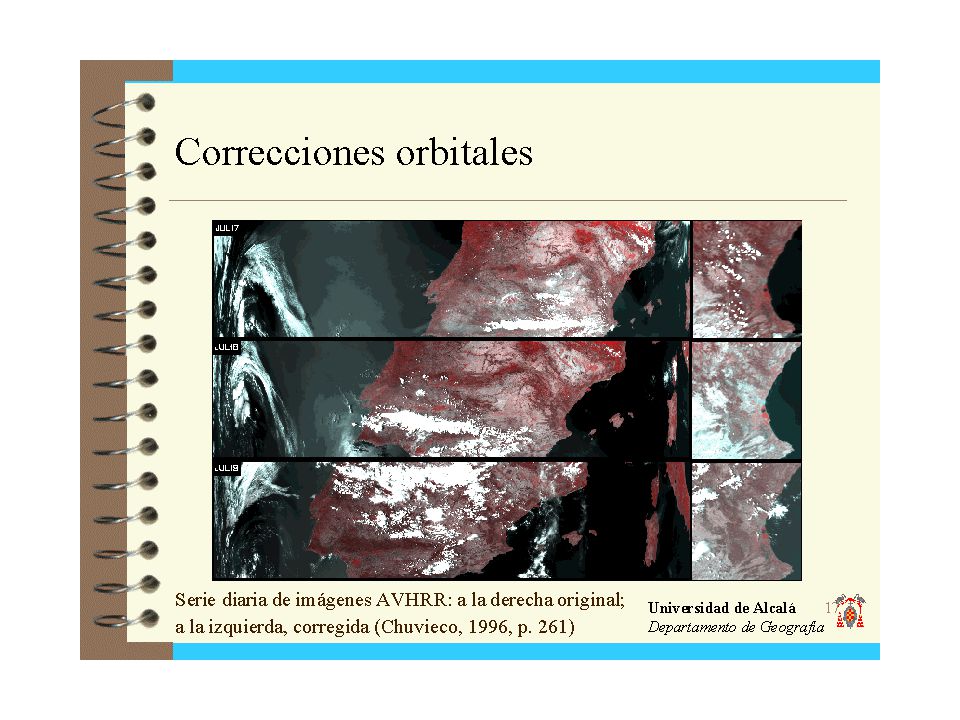

20 Corrección Geométrica de Imágenes

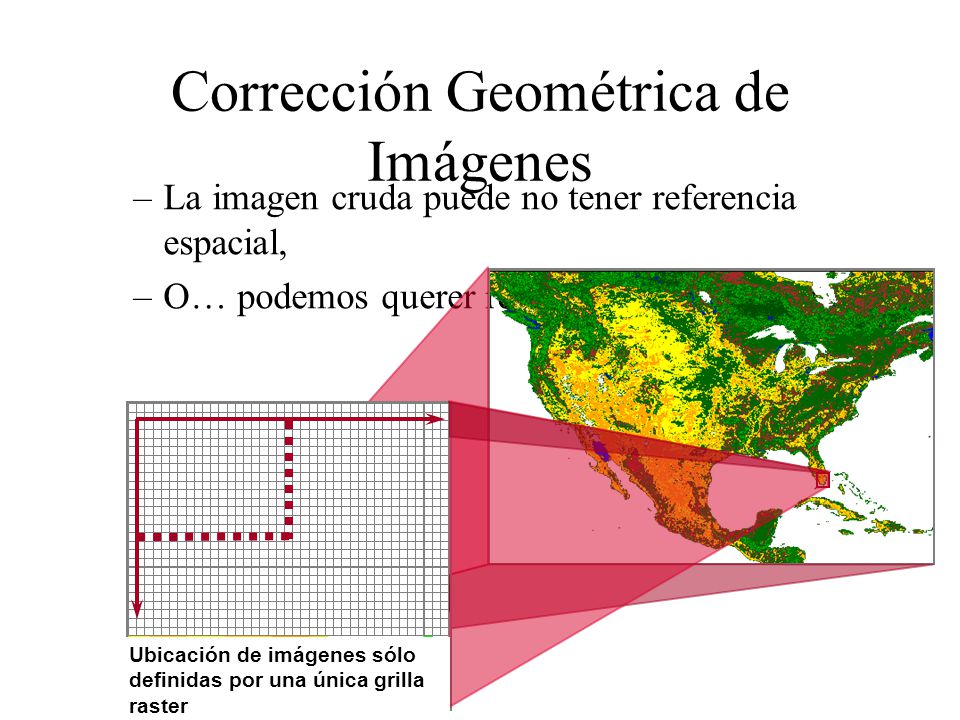

La imagen cruda puede no tener referencia espacial, O… podemos querer referirla a otro sistema Ubicación de imágenes sólo definidas por una única grilla raster

21 Rectificación de Imagen a Imagen

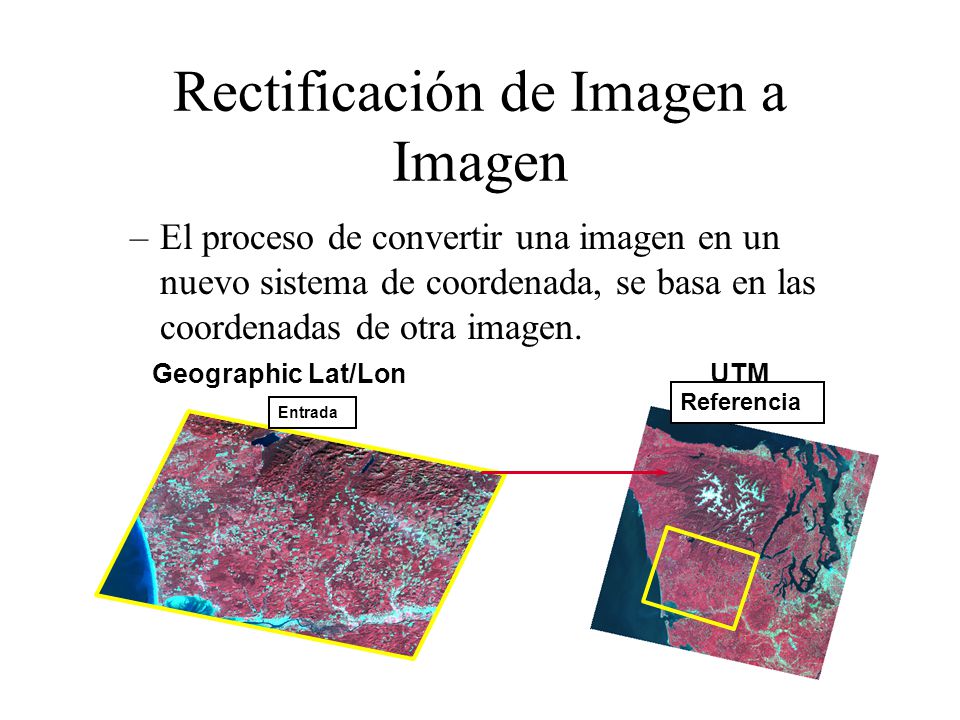

El proceso de convertir una imagen en un nuevo sistema de coordenada, se basa en las coordenadas de otra imagen. Geographic Lat/Lon UTM Entrada Referencia

22 Rectificación de Imagen a Imagen

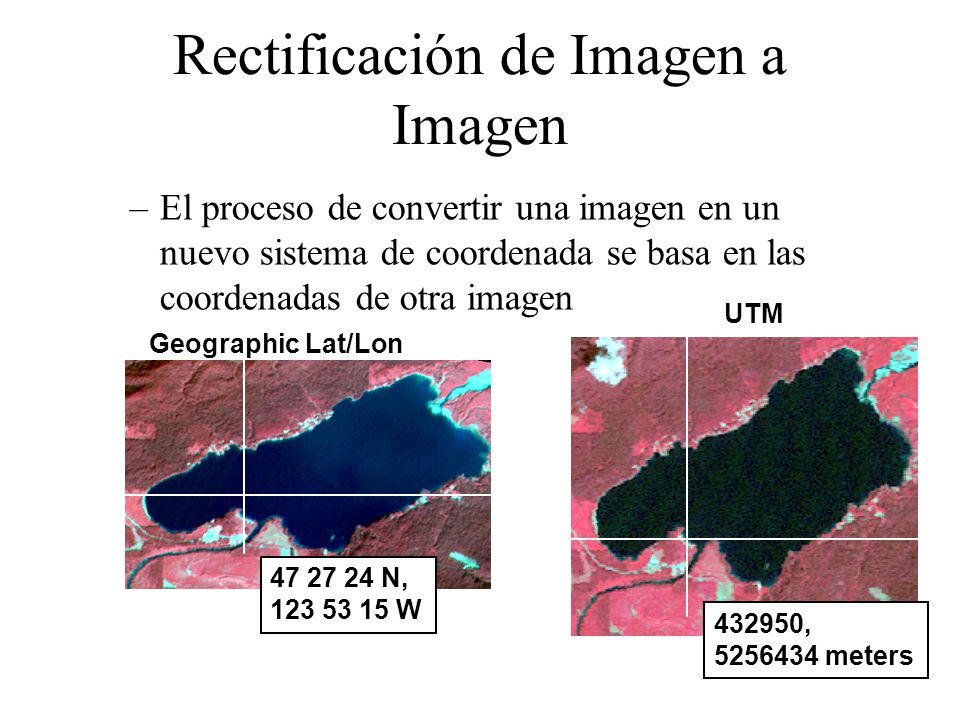

El proceso de convertir una imagen en un nuevo sistema de coordenada se basa en las coordenadas de otra imagen UTM Geographic Lat/Lon N, W 432950, meters

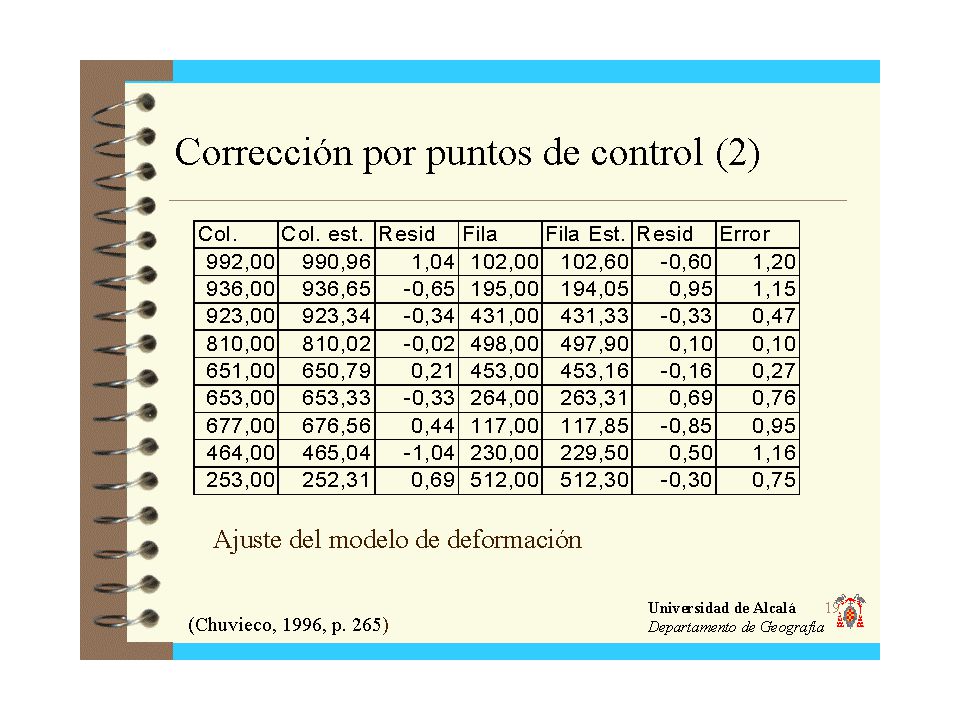

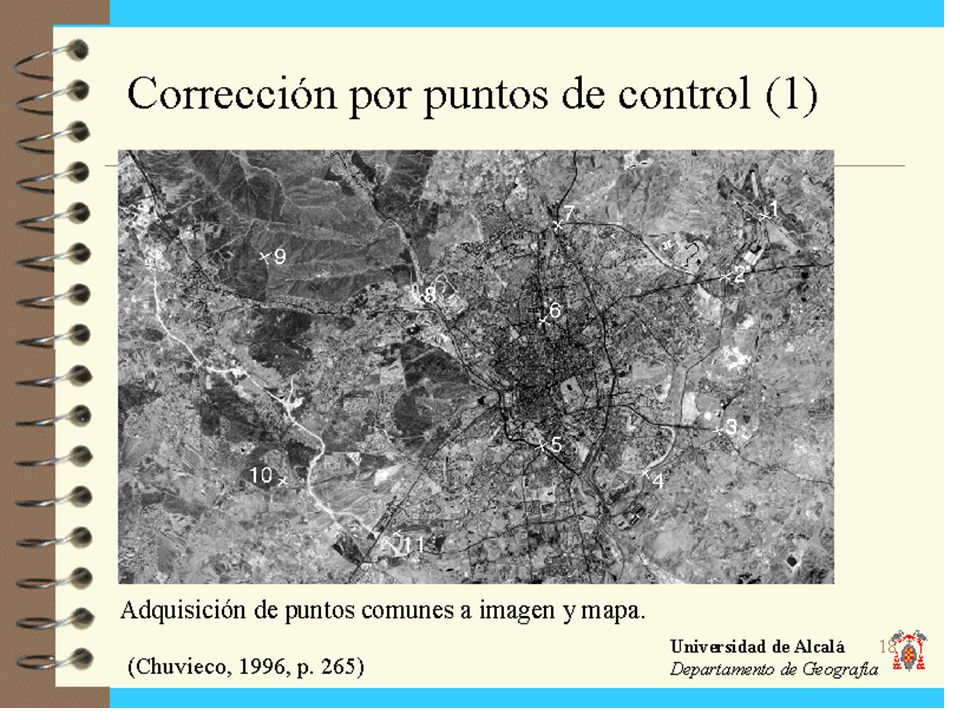

23 Control de Terreno Las imágenes de entrada necesitan puntos de control de terreno para ser rectificadas La medición de los puntos de control, es utilizada para corregir la imagen completa Método de Resampling

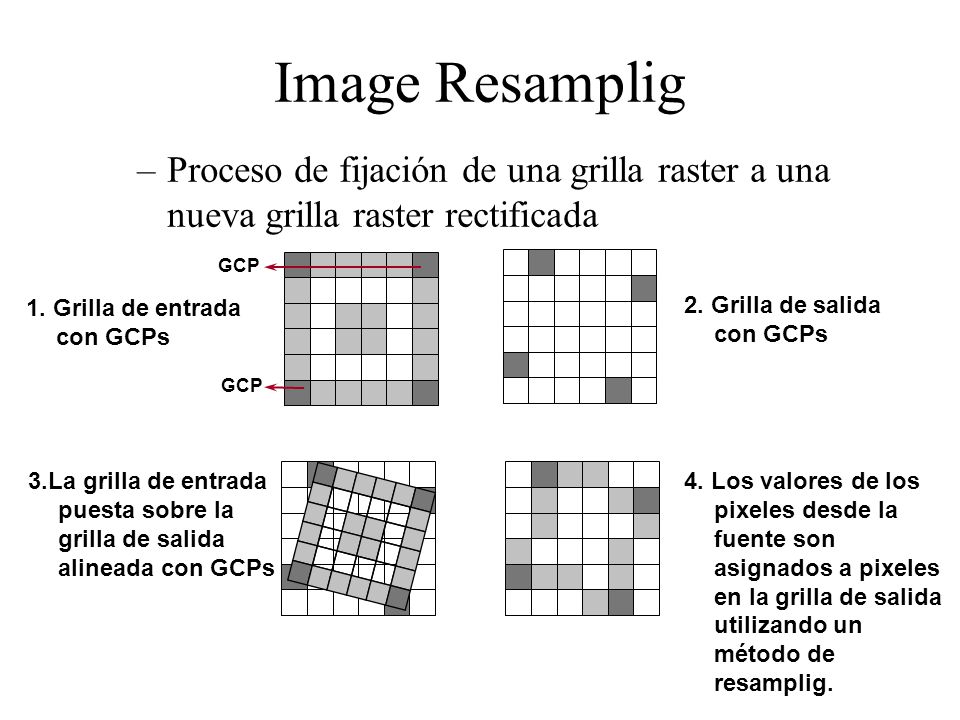

24 Image Resamplig Proceso de fijación de una grilla raster a una nueva grilla raster rectificada 1. Grilla de entrada con GCPs GCP 2. Grilla de salida con GCPs 3.La grilla de entrada puesta sobre la grilla de salida alineada con GCPs 4. Los valores de los pixeles desde la fuente son asignados a pixeles en la grilla de salida utilizando un método de resamplig.

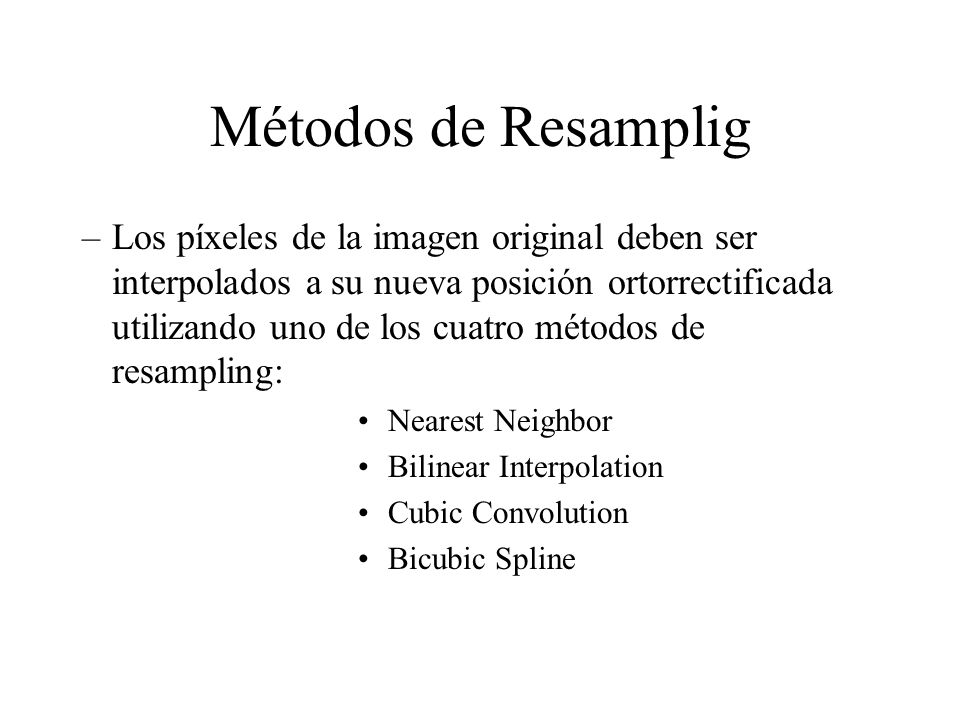

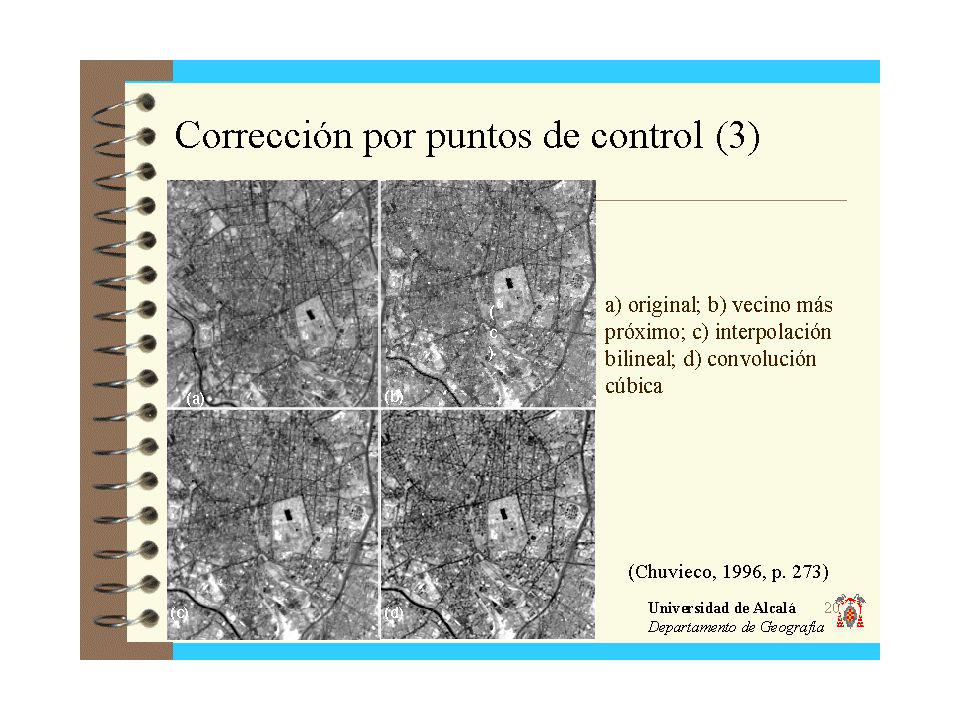

25 Métodos de Resamplig Los píxeles de la imagen original deben ser interpolados a su nueva posición ortorrectificada utilizando uno de los cuatro métodos de resampling: Nearest Neighbor Bilinear Interpolation Cubic Convolution Bicubic Spline

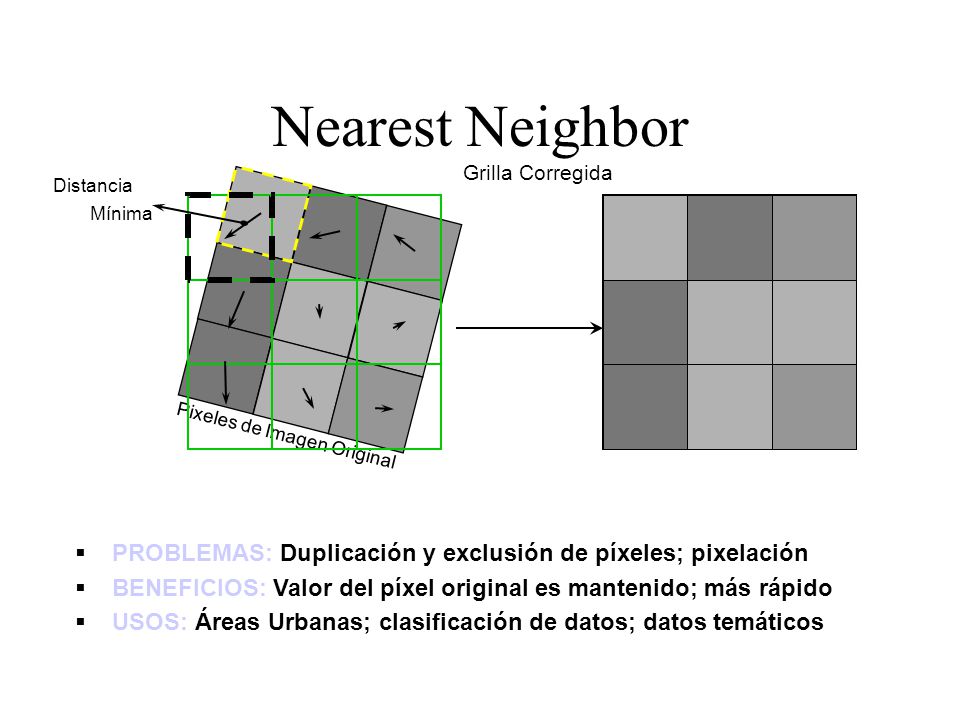

26 Nearest Neighbor Grilla Corregida Distancia Mínima Pixeles de Imagen Original PROBLEMAS: Duplicación y exclusión de píxeles; pixelación BENEFICIOS: Valor del píxel original es mantenido; más rápido USOS: Áreas Urbanas; clasificación de datos; datos temáticos

27 Bilinear Interpolation

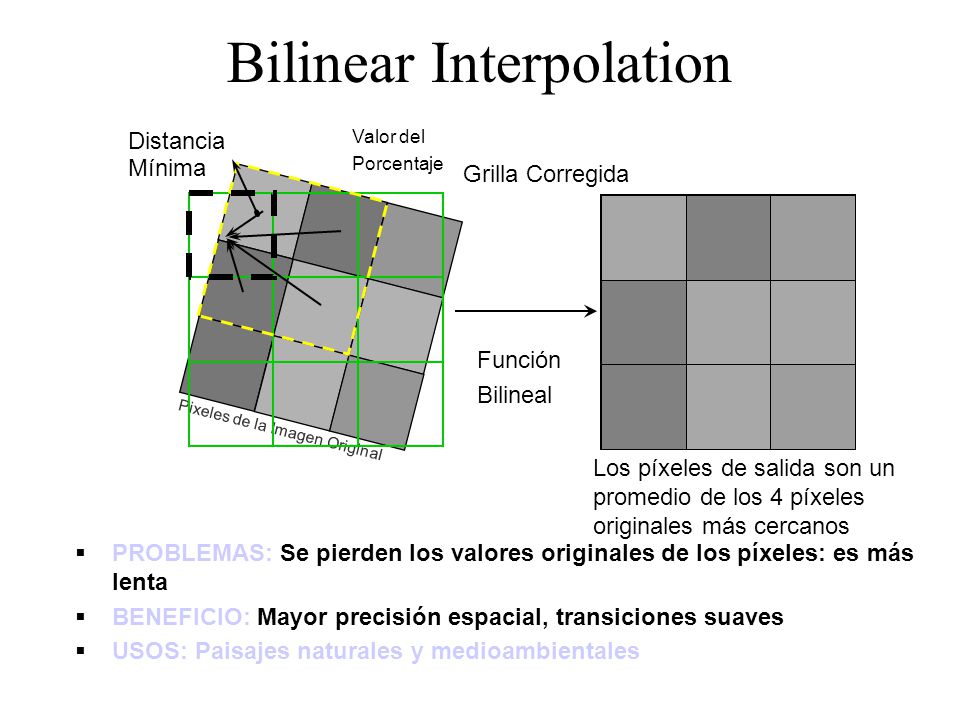

Distancia Mínima Valor del Porcentaje Grilla Corregida Pixeles de la Imagen Original Función Bilineal Los píxeles de salida son un promedio de los 4 píxeles originales más cercanos PROBLEMAS: Se pierden los valores originales de los píxeles: es más lenta BENEFICIO: Mayor precisión espacial, transiciones suaves USOS: Paisajes naturales y medioambientales

28 Cubic Convolution Distancia Mínima Grilla Corregida Función Cúbica
Valor del Porcentaje Grilla Corregida Original Image Pixels Función Cúbica Los píxeles de salida son un promedio de los 16 píxeles originales más cercanos. PROBLEMAS: Se pierde la integridad del valor del pixel, más lenta BENEFICIOS: Imágenes más definida y suavizada USOS: Resampleo de imágenes de gran tamaño (TM/photo)
