Conocemos el nivel freático o piezométrico en tres pozos que atraviesan el mismo acuífero. Y queremos hallar la dirección del flujo subterráneo y el gradiente.

Presentación del tema: "Conocemos el nivel freático o piezométrico en tres pozos que atraviesan el mismo acuífero. Y queremos hallar la dirección del flujo subterráneo y el gradiente."— Transcripción de la presentación:

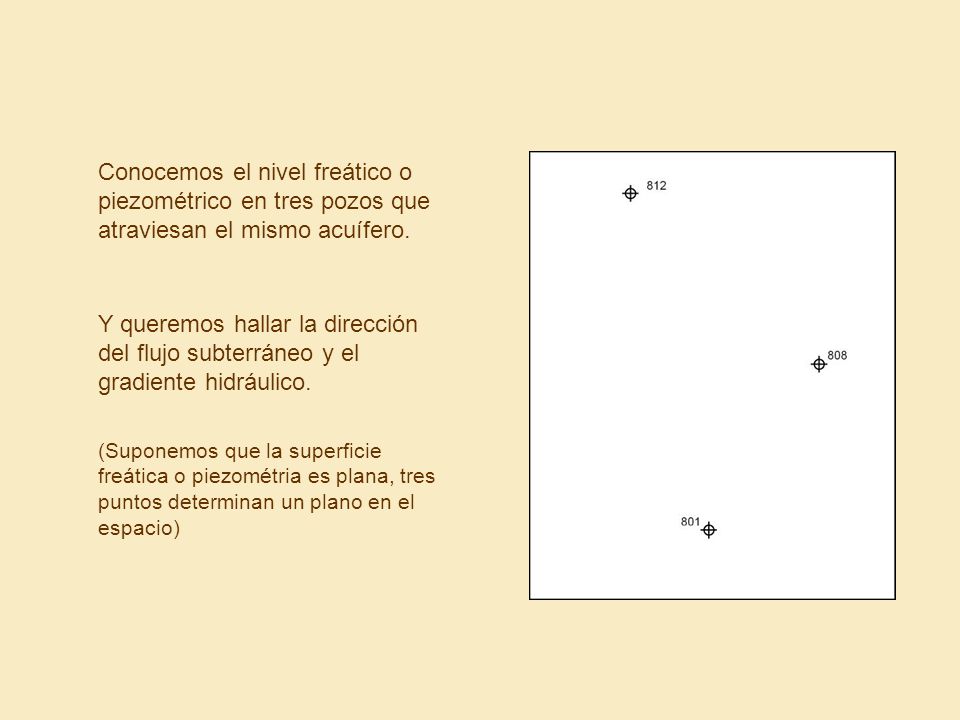

1 Conocemos el nivel freático o piezométrico en tres pozos que atraviesan el mismo acuífero.
Y queremos hallar la dirección del flujo subterráneo y el gradiente hidráulico. (Suponemos que la superficie freática o piezométria es plana, tres puntos determinan un plano en el espacio)

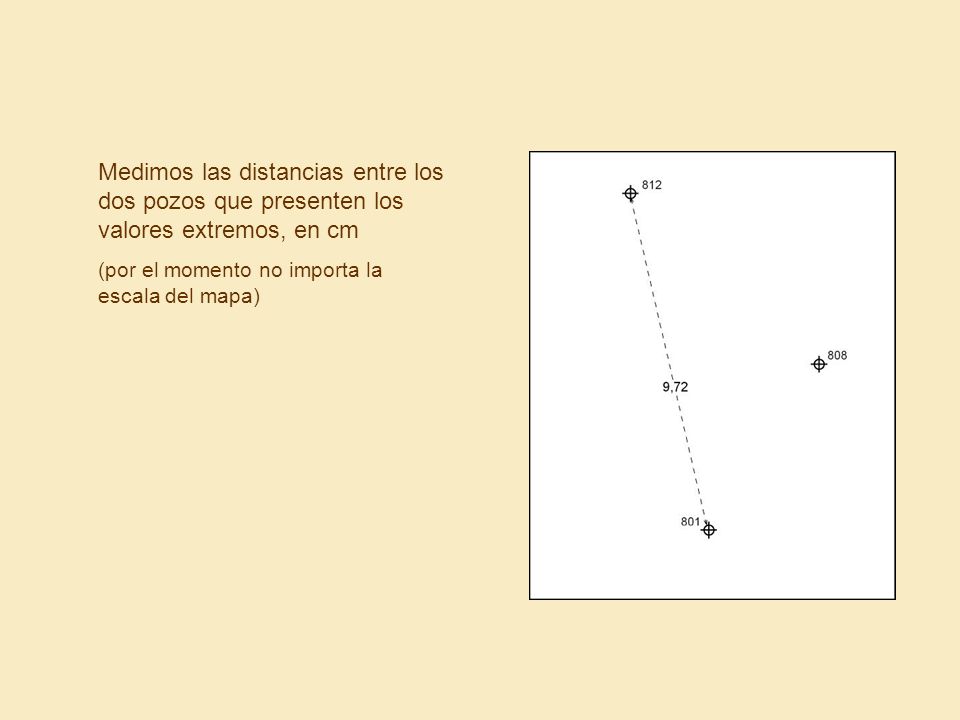

2 Medimos las distancias entre los dos pozos que presenten los valores extremos, en cm
(por el momento no importa la escala del mapa)

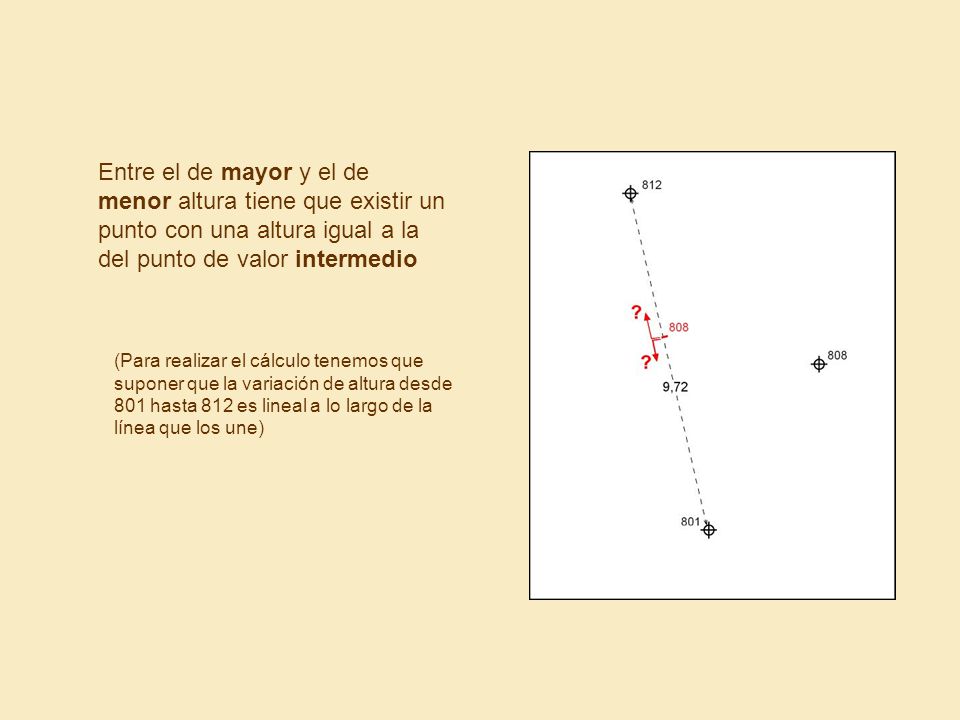

3 Entre el de mayor y el de menor altura tiene que existir un punto con una altura igual a la del punto de valor intermedio (Para realizar el cálculo tenemos que suponer que la variación de altura desde 801 hasta 812 es lineal a lo largo de la línea que los une)

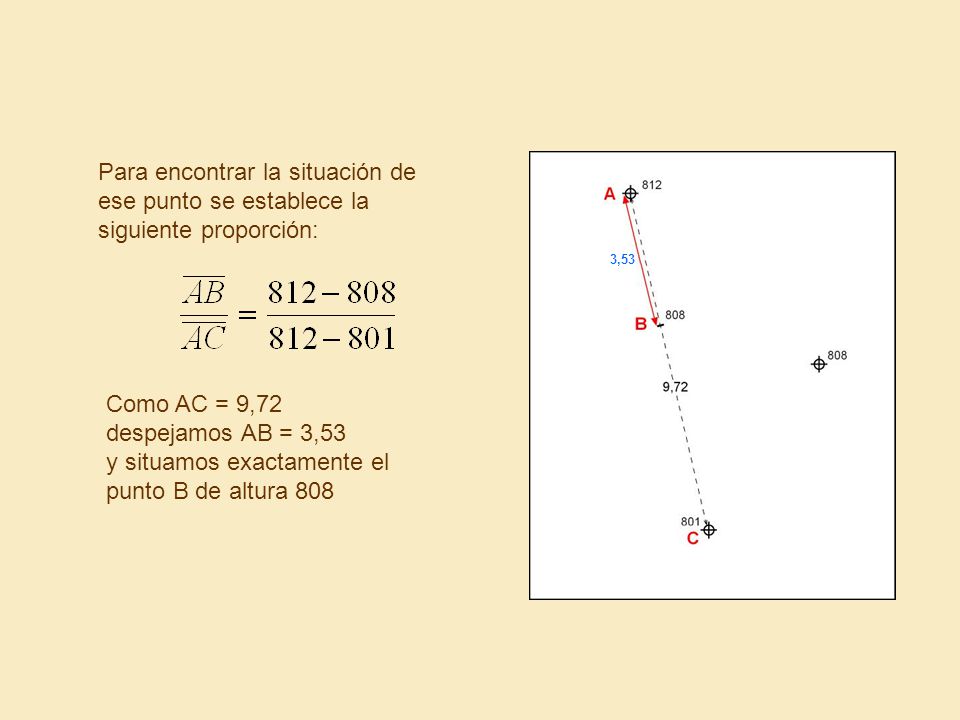

4 Para encontrar la situación de ese punto se establece la siguiente proporción:
3,53 Como AC = 9,72 despejamos AB = 3,53 y situamos exactamente el punto B de altura 808

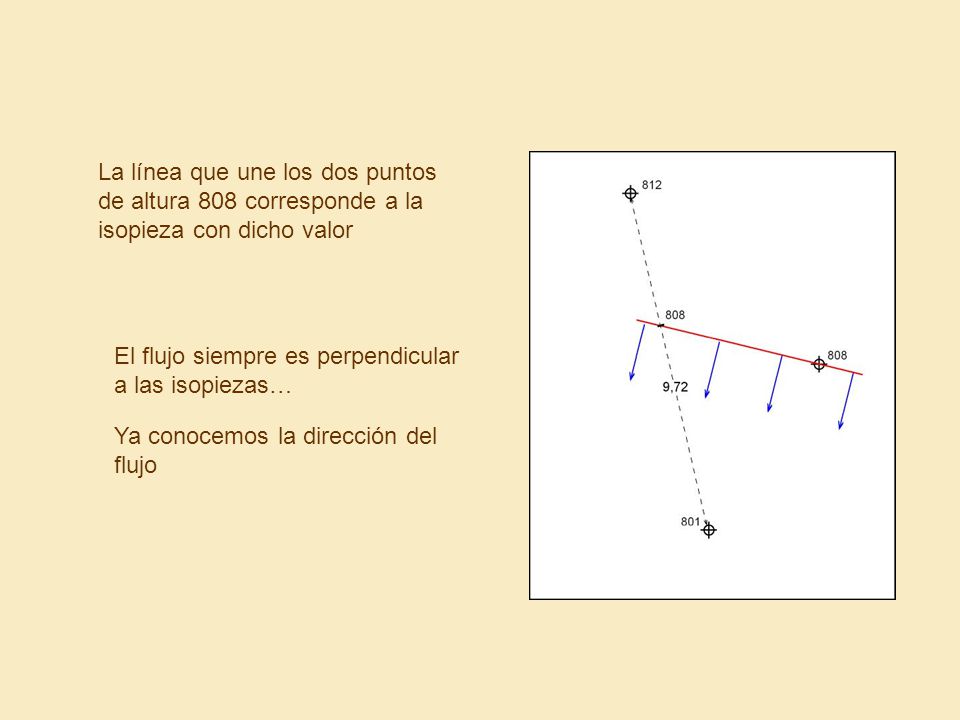

5 La línea que une los dos puntos de altura 808 corresponde a la isopieza con dicho valor
El flujo siempre es perpendicular a las isopiezas… Ya conocemos la dirección del flujo

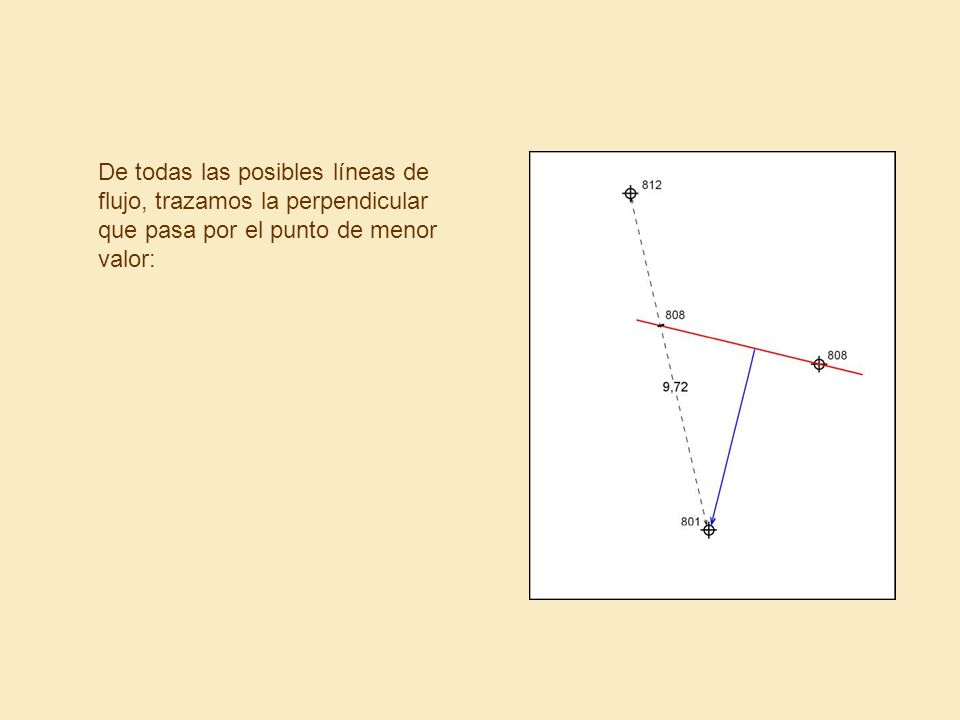

6 De todas las posibles líneas de flujo, trazamos la perpendicular que pasa por el punto de menor valor:

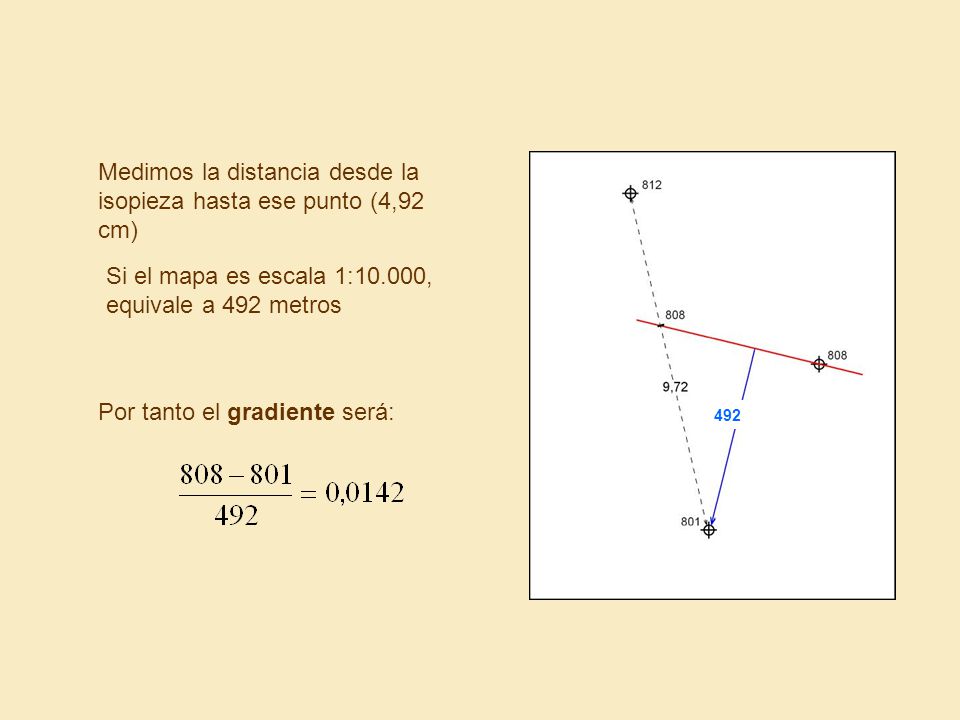

7 Medimos la distancia desde la isopieza hasta ese punto (4,92 cm)
Si el mapa es escala 1:10.000, equivale a 492 metros Por tanto el gradiente será: 492
