1 SENA BIENVENIDOS REDES DE DATOS

2 INDICE Introducción a las redes 2. Topologías físicas y lógicas de red 3. Modelo de referencia OSI 4. Medios de transmisión y conectorización 5. Equipos activos de interconexión Práctica ponchado de cable y conexión de equipos

3 CONJUNTO DE NODOS (PC) CONECTADOS ENTRE SI

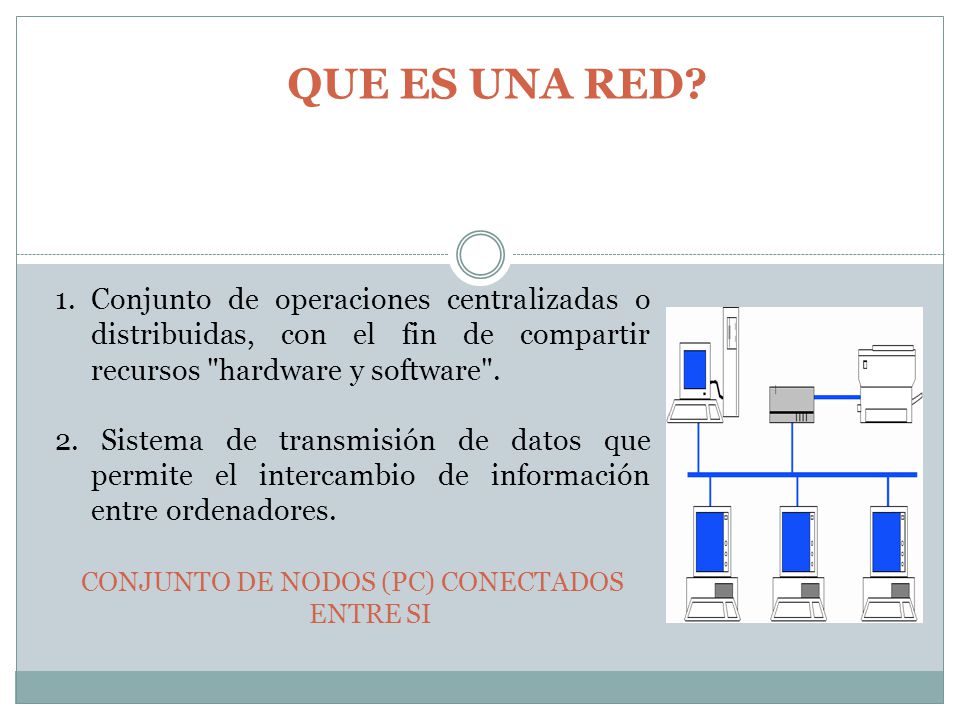

QUE ES UNA RED? Conjunto de operaciones centralizadas o distribuidas, con el fin de compartir recursos "hardware y software". 2. Sistema de transmisión de datos que permite el intercambio de información entre ordenadores. CONJUNTO DE NODOS (PC) CONECTADOS ENTRE SI

4 FUNCIONES DE UNA RED DE DATOS
Compartir recursos Proporcionar una alta confiabilidad y disponibilidad Disminución del Gasto Interoperabilidad Seguridad Adaptabilidad Computación Cliente/Servidor

5 CÓMO SE COMUNICAN LOS EQUIPOS DE RED??
Los computadores sólo pueden entender y usar datos que están en formato binario, o sea, de dos estados. Cual es el código mas utilizado para representar los datos alfanuméricos?????

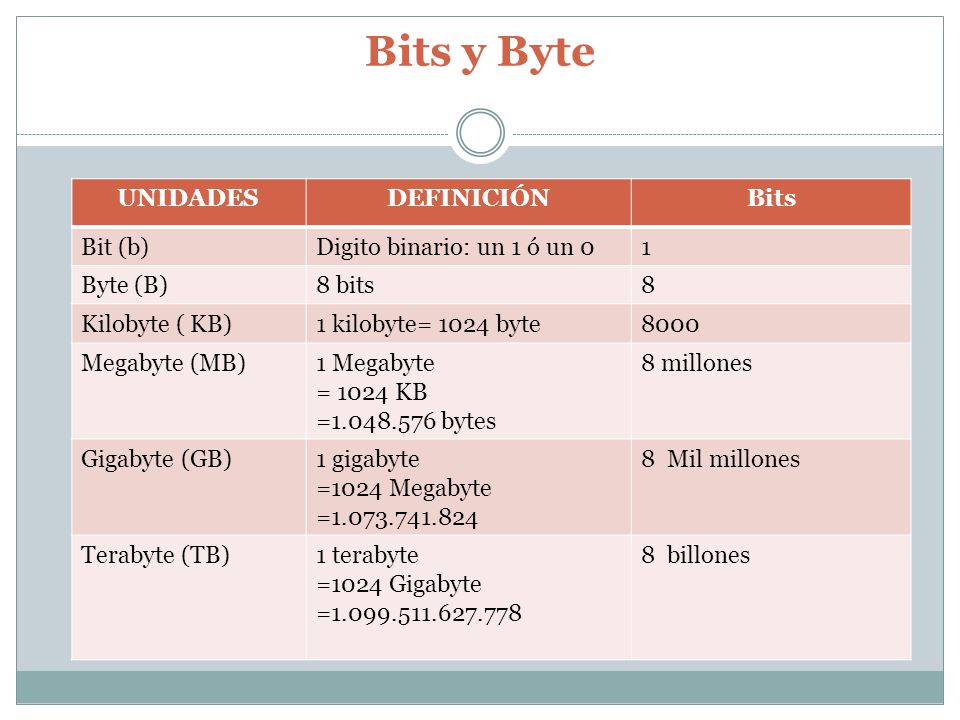

6 Bits y Byte UNIDADES DEFINICIÓN Bits Bit (b)
Digito binario: un 1 ó un 0 1 Byte (B) 8 bits 8 Kilobyte ( KB) 1 kilobyte= 1024 byte 8000 Megabyte (MB) 1 Megabyte = 1024 KB = bytes 8 millones Gigabyte (GB) 1 gigabyte =1024 Megabyte = 8 Mil millones Terabyte (TB) 1 terabyte =1024 Gigabyte = 8 billones

7 Sistema Numérico Base 10 El sistema numérico de Base 10 usa diez símbolos: 0, 1, 2, 3, 4, 5, 6, 7, 8 y 9. Estos símbolos se pueden combinar para representar todos los valores numéricos posibles. 10^3 = 1000 10^2 = 100 10^1 = 10 10^0 = 1

8 Sistema Numérico Base 2 El sistema numérico binario usa sólo dos símbolos, 0 y 1, en lugar de los diez símbolos que se utilizan en el sistema numérico decimal. La posición, o el lugar, que ocupa cada dígito de derecha a izquierda en el sistema numérico binario representa 2, el número de base, elevado a una potencia o exponente, comenzando desde 0. Estos valores posicionales son, de derecha a izquierda, 20, 21, 22, 23, 24, 25, 26 y 27, o sea, 1, 2, 4, 8, 16, 32, 64 y 128, respectivamente. Ejemplo: = (1 x 24 = 16) + (0 x 23 = 0) + (1 x 22 = 4) + (1 x 21 = 2) + (0 x 20 = 0) = 22 ( )

9 REPRESENTACIÓN BINARIA
DE DATOS TECLADO CODIGO BINARIO A B C D E F G

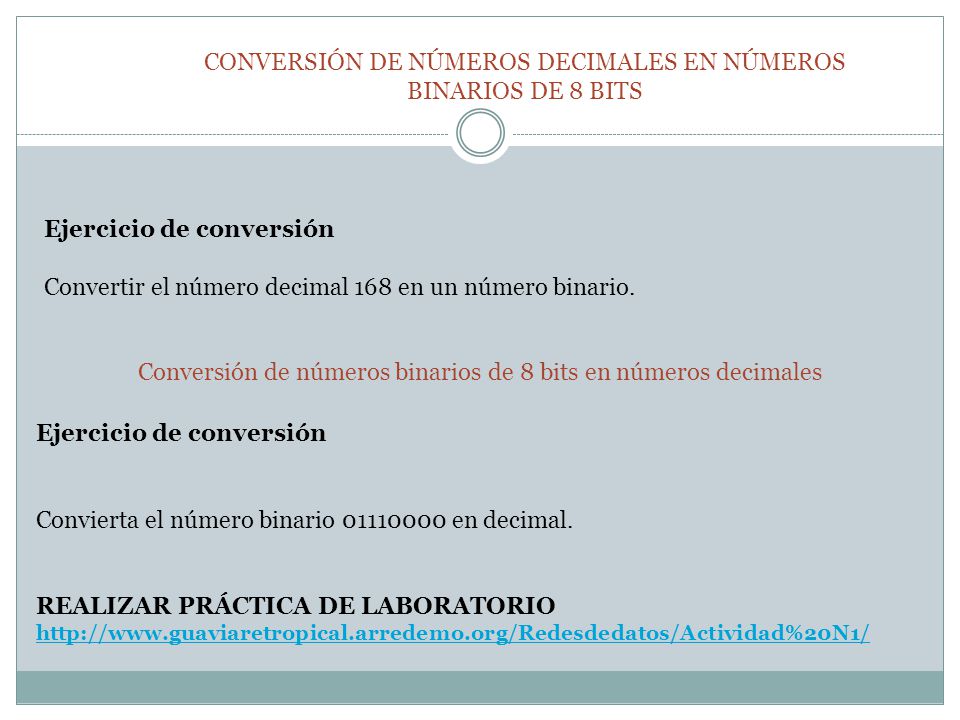

10 CONVERSIÓN DE NÚMEROS DECIMALES EN NÚMEROS BINARIOS DE 8 BITS
Ejercicio de conversión Convertir el número decimal 168 en un número binario. Conversión de números binarios de 8 bits en números decimales Ejercicio de conversión Convierta el número binario en decimal. REALIZAR PRÁCTICA DE LABORATORIO

11 Representación en notación decimal separada por puntos de cuatro octetos de números binarios de 32 bits Actualmente, las direcciones que se asignan a los computadores en Internet son números binarios de 4 byte. Binario Decimal 200 114 6 51

12 TOPOLOGÍAS DE RED La topología es la forma (la conectividad física) de la red, las topologías de red mas utilizadas son: Topología punto a punto Topología en Bus Topología en estrella Topología en malla

13 RED PUNTO A PUNTO Es aquel que se conecta un origen y un destino de manera permanente y sin que exista la posibilidad de conectarse con otros destinos, ni que otros se puedan conectar con estos.

14 RED MULTIPUNTO Son aquellos en los que la línea física de transmisión es utilizada por varios equipos (ordenadores, computadores)

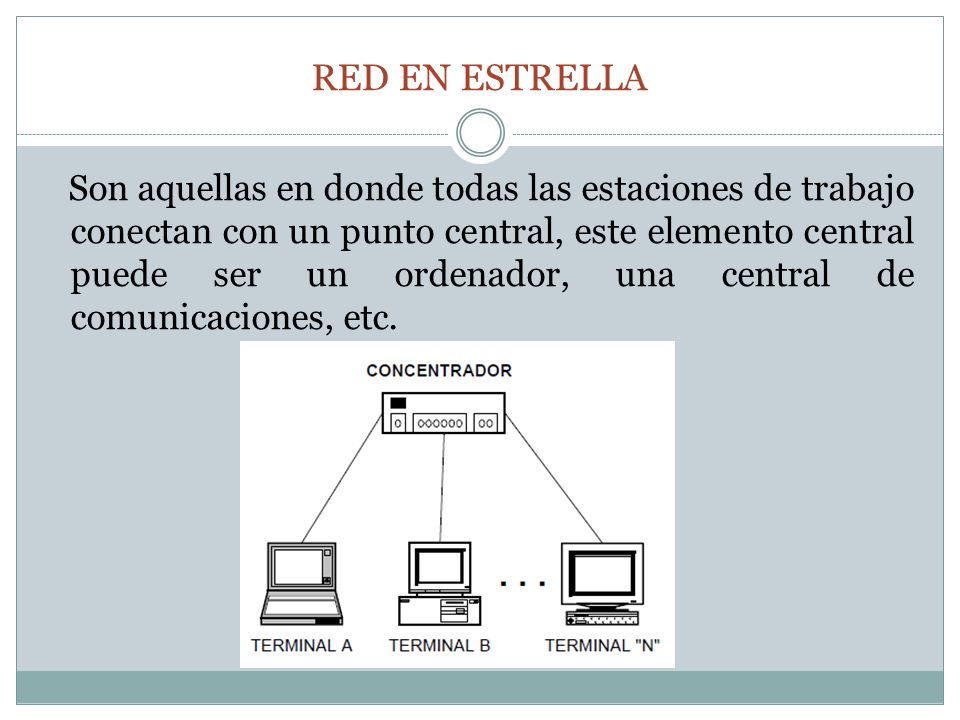

15 RED EN ESTRELLA Son aquellas en donde todas las estaciones de trabajo conectan con un punto central, este elemento central puede ser un ordenador, una central de comunicaciones, etc.

16 RED EN MALLA En este tipo de redes todos los elementos todos los elementos se conectan con todos, siendo su configuración muy costosa, por el contrario tienen un grado de fiabilidad muy alto ya que existen múltiples caminos para establecer la comunicación.

17 MODELO OSI El modelo de referencia OSI es la arquitectura de red actual más prominente. El objetivo de éste es el de desarrollar estándares para la interconexión de sistemas abiertos (Open System Interconnection, OSI). El término OSI es el nombre dado a un conjunto de estándares para las comunicaciones entre computadoras, terminales y redes.

18 TALLER En grupos de 3 personas, investigar lo siguiente utilizando el Internet: 1. Cuales son los medios de transmisión y conectorización más utilizados? 2. Describa los equipos activos de interconexión

19 PRÁTICA PONCHADO DE CABLE
UTP CON CONECTOR RJ45 La norma EIA/TIA (Electronic Industries Association/Telecommunications Industry Association) 568 A/B: Específica los requerimientos mínimos para el cableado de establecimientos comerciales de oficinas.

20 NORMA EIA/TIA 568 A/B
