ENERGÍAS RENOVABLES UNA INVERSIÓN DE FUTURO ISABEL Mª VACAS RAMOS 1º BACHILLERATO.

Presentación del tema: "ENERGÍAS RENOVABLES UNA INVERSIÓN DE FUTURO ISABEL Mª VACAS RAMOS 1º BACHILLERATO."— Transcripción de la presentación:

1 ENERGÍAS RENOVABLES UNA INVERSIÓN DE FUTURO ISABEL Mª VACAS RAMOS 1º BACHILLERATO

2 ENERGÍA HIDRAÚLICA ENERGÍA SOLAR ENERGÍA EÓLICA BIOMASA ENERGÍA GEOTÉRMICA ENERGÍA MAREMOTRIZ RSU ENERGÍA DE LAS OLAS

3 ENERGÍA HIDRAÚLICA Es la que tiene el agua cuando se mueve a través de un cauce (energía cinética) o cuando se encuentra embalsada a cierta altura (energía potencial). Cuando se deja caer el agua, la energía potencial se transforma en energía cinética ( velocidad), que puede ser aprovechada para diversos fines. Se trata de una energía renovable (no alternativa)

4 CENTRAL HIDROELÉCTRICA Toda central hidroeléctrica transforma la energía potencial del agua acumulada en el embalse en energía eléctrica a través del alternador. Las diferentes transformaciones de energía se llevan a cabo en el siguiente orden: Energía potencial Energía cinética de rotación Energía eléctrica Energía cinética del agua Embalse de aguaTuberíasTurbinaAlternador

5 ASÍ FUNCIONA UNA CENTRAL HIDROELÉCTRICA VER INFOGRAFÍA

6 ENERGÍA SOLAR El sol es la principal fuente de energía de la Tierra. A través de las reacciones nucleares que se originan en su interior, gran parte de la energía liberada llega a la Tierra en forma de ondas electromagnéticas. La cantidad de calor que llega a un punto de la superficie de la Tierra viene dada por la siguiente expresión: Q= K x t x S, donde: Q= cantidad de calor expresado en calorías. K=Coef de radiación solar expresado en cal / min x cm 2 t= tiempo en minutos S= sección en cm 2

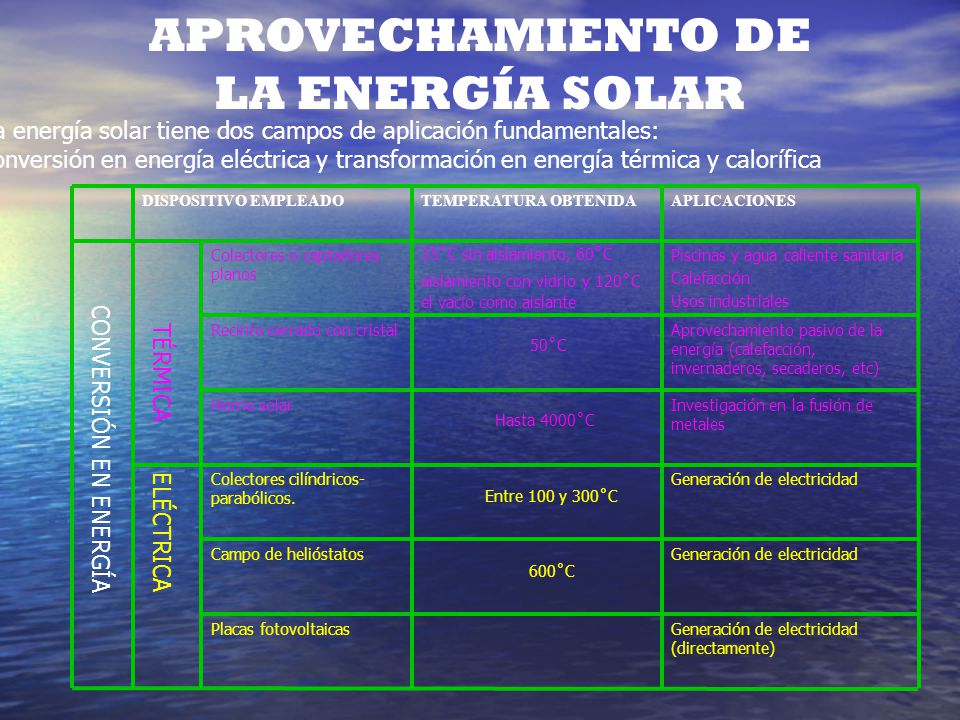

7 APROVECHAMIENTO DE LA ENERGÍA SOLAR La energía solar tiene dos campos de aplicación fundamentales: conversión en energía eléctrica y transformación en energía térmica y calorífica Generación de electricidad (directamente) Placas fotovoltaicas Generación de electricidadCampo de helióstatos Generación de electricidadColectores cilíndricos- parabólicos. Investigación en la fusión de metales Horno solar Aprovechamiento pasivo de la energía (calefacción, invernaderos, secaderos, etc) Recinto cerrado con cristal Piscinas y agua caliente sanitaria Calefacción Usos industriales Colectores o captadores planos APLICACIONESTEMPERATURA OBTENIDADISPOSITIVO EMPLEADO TÉRMICA CONVERSIÓN EN ENERGÍA ELÉCTRICA 35˚C sin aislamiento, 60˚C aislamiento con vidrio y 120˚C el vacío como aislante 50˚C Hasta 4000˚C Entre 100 y 300˚C 600˚C

8 ASÍ OBTENEMOS ENERGÍA A PARTIR DEL SOL VER INFOGRAFÍA

9 ENERGÍA EÓLICA Tiene como fuente el viento, es decir, al aire en movimiento. Lo que se aprovecha es su energía cinética. El viento se origina como consecuencia de: *La cantidad de sol que incide sobre el aire. *La rotación de la Tierra. *Las condiciones atmosféricas de un lugar concreto.

10 CLASIFICACIÓN DE LAS MÁQUINAS EÓLICAS AEROTURBINAS DE EJE HORIZONTAL DE POTENCIAS BAJAS O MEDIAS (HASTA 50 KW) AEROTURBINA DARRIEUS DE POTENCIAS ALTAS (MÁS DE 50 KW) AEROTURBINA SAVONIUS AEROTURBINAS DE EJE VERTICAL

11 ¿ CÓMO FUNCIONAN LOS AEROGENERADORES? VER INFOGRAFÍA

12 BIOMASA Se denomina biomasa al conjunto de materia orgánica renovable ( no fósil), de procedencia vegetal, animal o resultante de una transformación natural o artificial. Como la biomasa suele tener un rendimiento bajo y ocupa un gran volumen, es necesario transformarla en un combustible de mayor poder calorífico.

13 Transformación de la Biomasa Extracción directa Procesos bioquímicos HÚMEDA Fermentación alcohólica Digestión anaerobia Etanol (alcohol etílico) Biogás (metano + CO 2 ) Procesos termoquímicos SECA Combustión Con exceso de aire Con oxígeno Con poco aire Gasificación Pirólisis Calor Hidrocarburos (gases) Alcoholes (líquidos) Carbón + alquitrán Gas pobre Gas de síntesis

14 CONOZCAMOS MÁS DATOS SOBRE LA BIOMASA VER INFOGRAFÍA

15 ENERGÍA MAREMOTRIZ En zonas donde se producen mareas se puede localizar un estuario o bahía adecuado y cerrarlo mediante una gran presa. Esta presa dispone de uno o varios agujeros, donde se coloca una turbina reversible. Cuando sube la marea, se cierra la compuerta para que no entre agua. Cuando se produce pleamar se abre la compuerta y la turbina funciona como si se tratase de un embalse (el agua entra hacia el estuario). El estuario estará lleno en el momento en el que empiece a bajar la marea. Entonces se cierra de nuevo la compuerta hasta que se produzca la bajamar, momento en el cual se abre y comienza a funcionar de nuevo la turbina

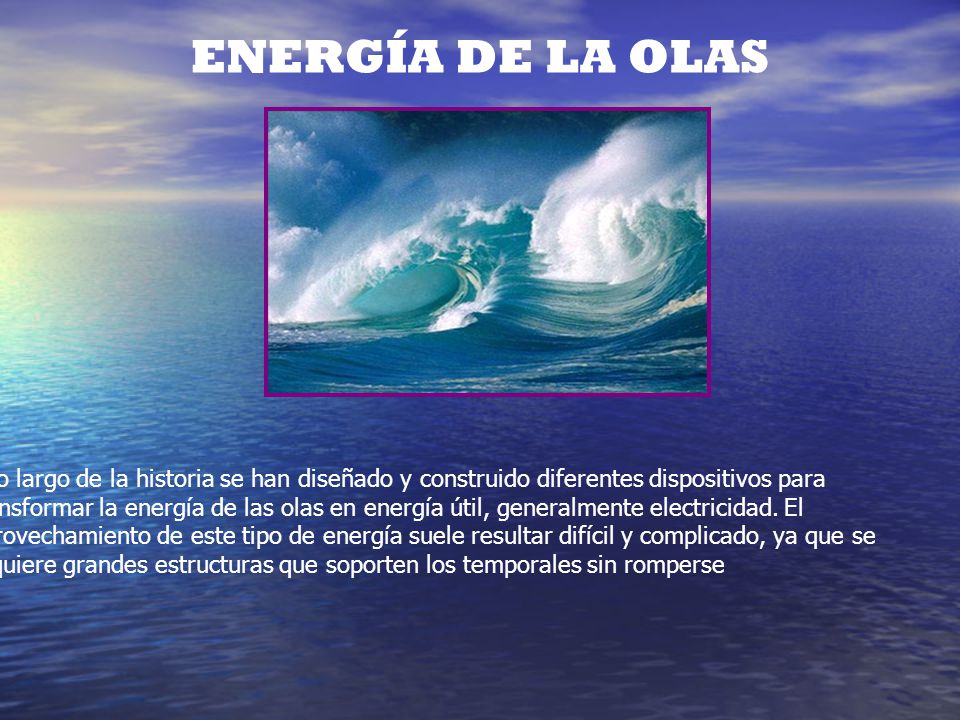

16 ENERGÍA DE LA OLAS A lo largo de la historia se han diseñado y construido diferentes dispositivos para transformar la energía de las olas en energía útil, generalmente electricidad. El aprovechamiento de este tipo de energía suele resultar difícil y complicado, ya que se requiere grandes estructuras que soporten los temporales sin romperse

17 ¿ CÓMO OBTENEMOS ENERGÍA MAREMOTRIZ Y DE LAS OLAS? VER INFOGRAFÍA

18 ENERGÍA GEOTÉRMICA La energía geotérmica es la energía calorífica que procede del interior de la Tierra. Para extraer el calor de la Tierra siempre se emplea algún fluido, normalmente agua, que una vez caliente, se extrae y su energía térmicas se transforma en otro tipo de energía (la mayoría de las veces en electricidad). Dependiendo de dónde se encuentre el agua, tendremos tres tipos de yacimientos: - Hidrotérmicos. - Geopresurizados. - Roca caliente.

19 CONOZCAMOS MÁS SOBRE LA ENERGÍA GEOTÉRMICA VER INFOGRAFÍA

20 RESIDUOS SÓLIDOS URBANOS Los Residuos sólidos urbanos son aquellos desperdicios y restos (que no son líquidos y gaseosos) de naturaleza inerte, generados por la actividad doméstica en los núcleos de población o zonas de influencia. De ellos se puede obtener gran cantidad de energía. La forma más usual de obtener energía de los RSU es a través de dos métodos: Incineración y fermentación de residuos orgánicos.

21 IMPACTO MEDIOAMBIENTAL ENERGÍA SOLARIMPACTO VISUAL ENERGÍA EÓLICA IMPACTO ACÚSTICO MUERTE DE AVES BIOMASAEMISIONES DE CO, CO 2 Y HUMOS ENERGÍA GEOTÉRMICA IMPACTO VISUAL DAÑOS A LA FLORA Y LA FAUNA MAREMOTRIZ Y DE LAS OLAS GRAN IMPACTO MEDIOAMBIENTAL IMPACTO VISUAL RSU GRAN IMPACTO SOBRE LA ATMÓSFERA

22 RENOVABLES EN ESPAÑA

23
