1 Guía de Implementación
Software Servit de servicio para central incendios FXNet. Producto: Central incendios FXNet Revisión Fecha Autor Modificaciones 1.0 03/10/2011 José M. Domínguez Primera versión Centro de Competencia Técnica

2 Puede encontrar esta guía, además de preguntas y respuestas técnicas confeccionadas por nuestro Centro de Competencia Técnica, en: También puede realizar su consulta en cualquier buscador de Internet

3 Software Servit de servicio para central incendios FXNet. Indice:
1. Introducción: Software Servit. 2. Conexión software-panel. 3. Actualizar firmware central. 4. Autoconfiguración central. 5. Funciones de mantenimiento. 5.1 Localización de detectores. 5.2 Actuación salida módulo E/S. 5.3 Simulación alarma de fuego. 5.4 Contaminación detectores.

4 Contenidos 1. Introducción: Software Servit.
2. Conexión software-panel. 3. Actualizar firmware central. 4. Autoconfiguración central. 5. Funciones de mantenimiento: 5.1 Localización de detectores. 5.2 Actuación salida módulo E/S. 5.3 Simulación alarma de fuego. 5.4 Contaminación detectores.

5 1. Introducción: Software Servit.
¿Qué es Servit? Servit es una herramienta software de mantenimiento, puesta en marcha y depuración de errores en las centrales FXNet. Principales funcionalidades de Servit: Actualizar firmware de la central. Realizar Autoconfiguración de la central. Informe de contaminación de los detectores en la instalación. Ayuda en la depuración de errores en la instalación.

6 Requerimientos para utilizar Servit:
WinFXNet debe estar instalado en el mismo ordenador. Servit usa el mismo archivo de licencia (*.lic) que WinFXNet. El programa busca por defecto el archivo de licencia en: “C:\Documents and Settings\<user>\Local Settings\Application Data\Pelco\WinFXNet” En caso de que no se encuentre en dicha ubicación, se solicitará dicho archivo. Es necesaria la llave de licencia USB.

7 Contenidos 1. Introducción: Software Servit.
2. Conexión software-panel. 3. Actualizar firmware central. 4. Autoconfiguración central. 5. Funciones de mantenimiento: 5.1 Localización de detectores. 5.2 Actuación salida módulo E/S. 5.3 Simulación alarma de fuego. 5.4 Contaminación detectores.

8 2. Conexión software-panel.
Se selecciona la pestaña de “Settings” 5910 es el código de acceso nivel 3 de la central. Conexión con central establecida. Conexión con central NO establecida.

9 Contenidos 1. Introducción: Software Servit.
2. Conexión software-panel. 3. Actualizar firmware central. 4. Autoconfiguración central. 5. Funciones de mantenimiento: 5.1 Localización de detectores. 5.2 Actuación salida módulo E/S. 5.3 Simulación alarma de fuego. 5.4 Contaminación detectores.

10 3. Actualizar firmware central.
Se selecciona la pestaña de “Programming” Versiones actuales del hardware de la central Actualizar hardware: Actualizar hardware:

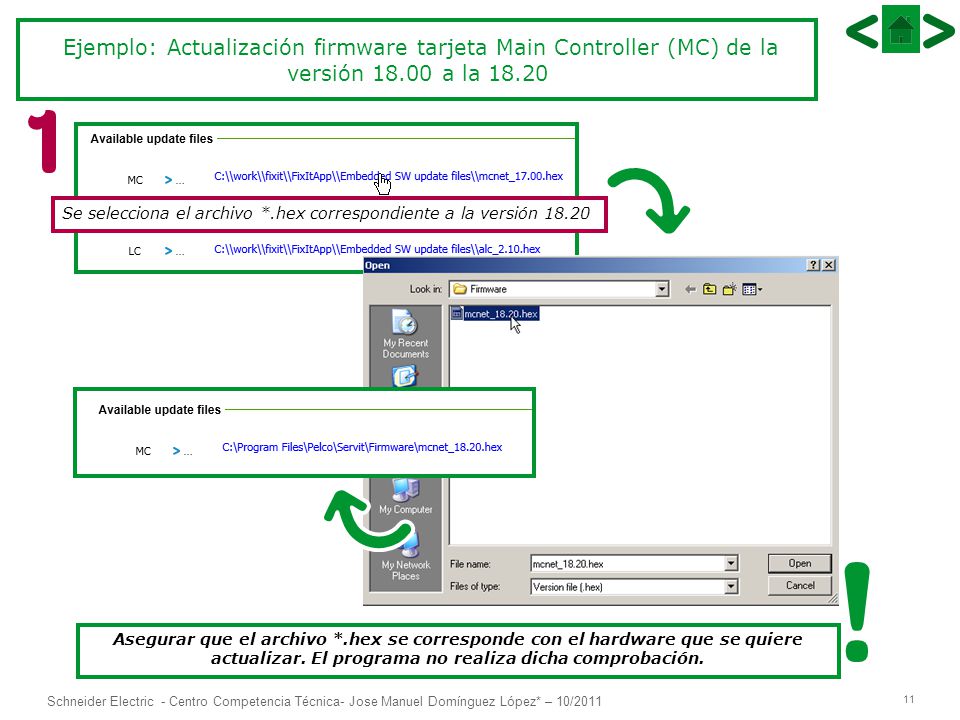

11 Ejemplo: Actualización firmware tarjeta Main Controller (MC) de la versión 18.00 a la 18.20
Se selecciona el archivo *.hex correspondiente a la versión 18.20 Asegurar que el archivo *.hex se corresponde con el hardware que se quiere actualizar. El programa no realiza dicha comprobación.

12 Se marca la casilla correspondiente de la tarjeta en la que se va a actualizar el firmware.

13 Se inicia la descarga del firmware a la placa Main Controller.
En status se indica que la descarga está en progreso. En la parte inferior de la interface del programa, la barra de progreso informa del estado de la actualización. La actualización de firmware se descarga al hardware. Se reinicia el panel de incendios. El status indica modo “Debug” y se puede comprobar la nueva versión de la placa MC.

14 Contenidos 1. Introducción: Software Servit.
2. Conexión software-panel. 3. Actualizar firmware central. 4. Autoconfiguración central. 5. Funciones de mantenimiento: 5.1 Localización de detectores. 5.2 Actuación salida módulo E/S. 5.3 Simulación alarma de fuego. 5.4 Contaminación detectores.

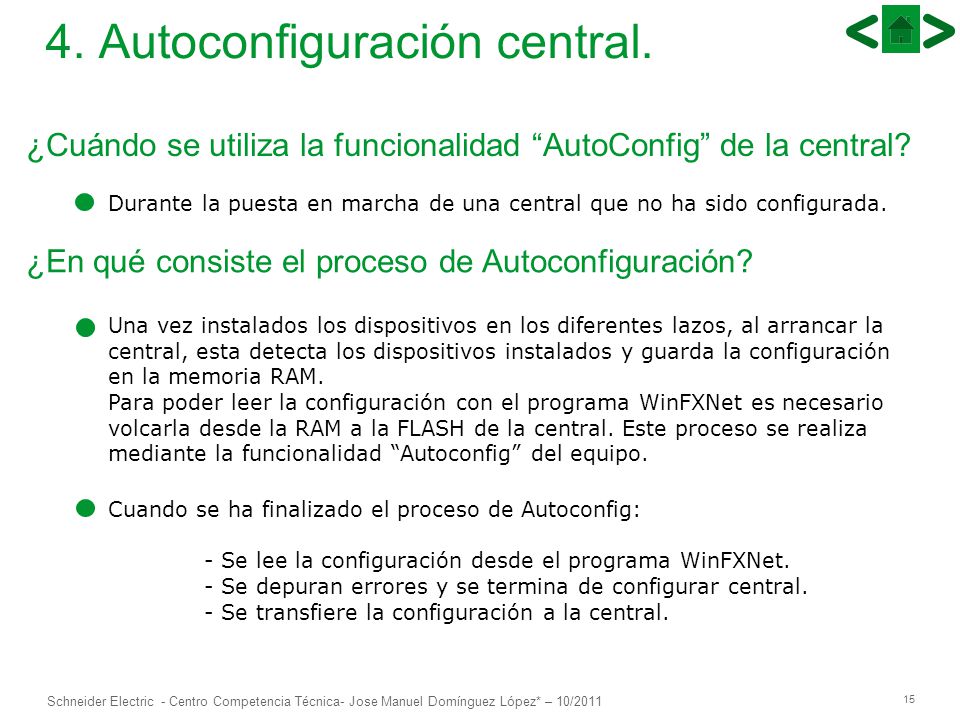

15 4. Autoconfiguración central.
¿Cuándo se utiliza la funcionalidad “AutoConfig” de la central? Durante la puesta en marcha de una central que no ha sido configurada. ¿En qué consiste el proceso de Autoconfiguración? Una vez instalados los dispositivos en los diferentes lazos, al arrancar la central, esta detecta los dispositivos instalados y guarda la configuración en la memoria RAM. Para poder leer la configuración con el programa WinFXNet es necesario volcarla desde la RAM a la FLASH de la central. Este proceso se realiza mediante la funcionalidad “Autoconfig” del equipo. Cuando se ha finalizado el proceso de Autoconfig: - Se lee la configuración desde el programa WinFXNet. - Se depuran errores y se termina de configurar central. - Se transfiere la configuración a la central.

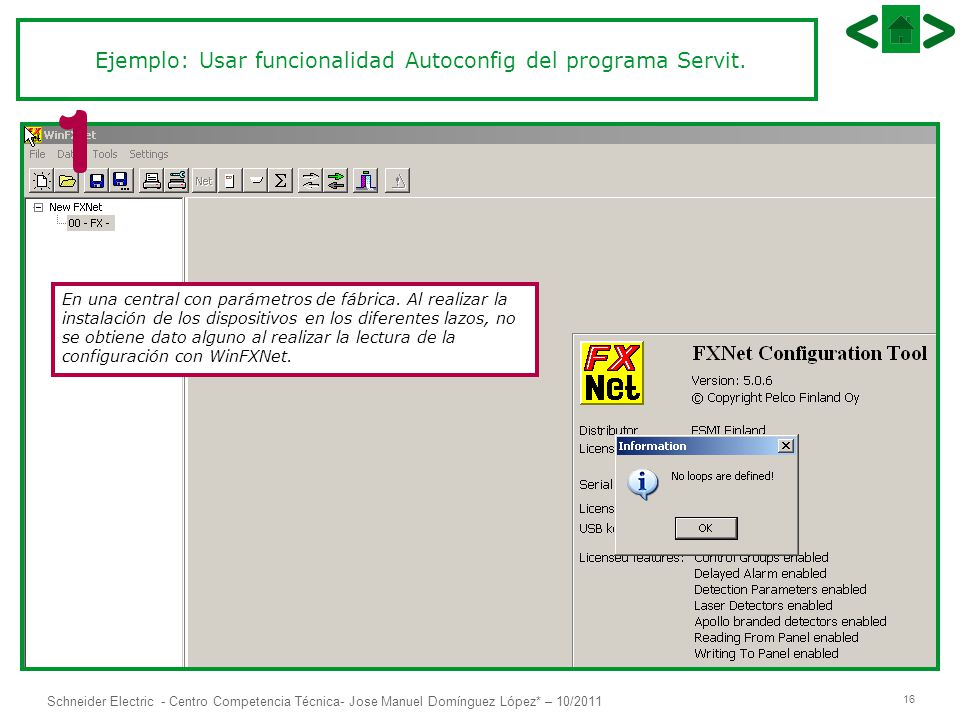

16 Ejemplo: Usar funcionalidad Autoconfig del programa Servit.
En una central con parámetros de fábrica. Al realizar la instalación de los dispositivos en los diferentes lazos, no se obtiene dato alguno al realizar la lectura de la configuración con WinFXNet.

17 Se selecciona la pestaña de “Autoconfig” y posteriormente se pulsa en “Start autoconfig”.
La configuración se pasa de la RAM a la FLASH de la central y se reinicia.

18 Al realizar la lectura de datos con el programa WinFXNet se obtiene la configuración de la central. Posteriormente habrá que realizar los ajustes necesarios en el programa de configuración para corregir errores y/o terminar de configurar la central y volver a transferir el programa a la central.

19 Contenidos 1. Introducción: Software Servit.
2. Conexión software-panel. 3. Actualizar firmware central. 4. Autoconfiguración central. 5. Funciones de mantenimiento: 5.1 Localización de detectores. 5.2 Actuación salida módulo E/S. 5.3 Simulación alarma de fuego. 5.4 Contaminación detectores.

20 5. Funciones de mantenimiento.
Ayuda en la depuración de fallos después de la puesta en marcha en la instalación Se selecciona la pestaña de “Commissioning”

21 Se selecciona la placa LCB (Loop Controller Board) de la central.
Se selecciona el lazo. Se visualizan en verde los dispositivos instalados en el lazo.

22 1. Introducción: Software Servit.
2. Conexión software-panel. 3. Actualizar firmware central. 4. Autoconfiguración central. 5. Funciones de mantenimiento: 5.1 Localización de detectores. 5.2 Actuación salida módulo E/S. 5.3 Simulación alarma de fuego. 5.4 Contaminación detectores.

23 5.1 Localización detectores.
Localización detectores mediante los LEDS frontales.

24 1. Introducción: Software Servit.
2. Conexión software-panel. 3. Actualizar firmware central. 4. Autoconfiguración central. 5. Funciones de mantenimiento: 5.1 Localización de detectores. 5.2 Actuación salida módulo E/S. 5.3 Simulación alarma de fuego. 5.4 Contaminación detectores.

25 5.2 Actuación salida módulo E/S.
Comprobar actuación salidas módulos E/S y/o comprobar localización de módulos E/S.

26 1. Introducción: Software Servit.
2. Conexión software-panel. 3. Actualizar firmware central. 4. Autoconfiguración central. 5. Funciones de mantenimiento: 5.1 Localización de detectores. 5.2 Actuación salida módulo E/S. 5.3 Simulación alarma de fuego. 5.4 Contaminación detectores.

27 Simulación Alarma de fuego al seleccionar detector.

28 Contenidos 1. Introducción: Software Servit.
2. Conexión software-panel. 3. Actualizar firmware central. 4. Autoconfiguración central. 5. Funciones de mantenimiento: 5.1 Localización de detectores. 5.2 Actuación salida módulo E/S. 5.3 Simulación alarma de fuego. 5.4 Contaminación detectores.

29 5.4 Contaminación detectores.
Se selecciona la pestaña de “Address Data” Se selecciona el lazo que contiene los detectores
