AGÜITA ANTIFLÚOR CREADO POR: Cristina Doblas Diañez

Presentación del tema: "AGÜITA ANTIFLÚOR CREADO POR: Cristina Doblas Diañez"— Transcripción de la presentación:

1 AGÜITA ANTIFLÚOR CREADO POR: Cristina Doblas Diañez
Elena Castillo Peña Lucía Blanco Martín Raquel Catalán Romo Daniel Rogers García

2 PROBLEMAS DEL FLÚOR El consumo de agua con un contenido cercano a 4 ppm de flúor dará por resultado una amplia fluorosis dental en la población, es decir, el diente se vuelve jaspeado y descolorido, incluso hasta llegar a que se quiebren. La ingesta crónica y excesiva de fluoruro puede llevar a un severo daño a la estructura ósea del individuo. Con niveles de flúor de 4 a 15 ppm dará por resultado fluorosis esquelética, con consecuencias peores a la fluorosis dental.

3 FLUOROSIS EN 25 PAÍSES La fluorosis es endémica en por los menos 25 países. El número de afectados es superior a varias decenas de millones. LA FLOUROSIS NO ES SÓLO CAUSADA POR EL AGUA DE BEBIDA SINO POR LA RESPIRACIÓN DE AMBIENTES SATURADOS CON FLÚOR POR LA COMBUSTIÓN DE CARBÓN MINERAL CONTAMINADO CON ESTE ELEMENTO.

4 SOLUCIÓNFILTROS CASEROS ANTIFLUOR

5 PASOS PARA CONSTRUIR EL FILTRO
1. MATERIALES Huesos de ternera Botellas de plástico Arena Grava

6 PASOS PARA CONSTRUIR EL FILTRO
1. MATERIALES Mufla Lejía Arena Pómez

7 2.¿DÓNDE OBTENER LOS MATERIALES?
2.1. HUESOS DE TERNERA Obtenidos en una carnicería 2.2. BOTELLAS DE PLÁSTICO Obtenidas en los cubos de basura reciclables 2.3. ARENA Obtenida en una obra en construcción

8 2.3. GRAVA Tomada del parque de los príncipes
2.¿DÓNDE OBTENER LOS MATERIALES? 2.3. GRAVA Tomada del parque de los príncipes

9 3.PREPARACIÓN DE LOS MATERIALES
3.1. LIMPIEZA DE LOS HUESOS Se procede a la limpieza de los huesos por distintos métodos, para ver cuál es el más eficiente en un período de tres días. Coca-Cola Se observó que la coca-cola había eliminado parte de la carne sin obtenerse la limpieza total del hueso.

10 3.PREPARACIÓN DE LOS MATERIALES
B. Sosa caústica la sosa caústica fue demasiado agresiva, no sólo atacó a la parte orgánica sino también a la parte ósea C. Lejía la lejía en cambio fue el elemento más eficiente para poder quitar la materia orgánica sin atacar los huesos

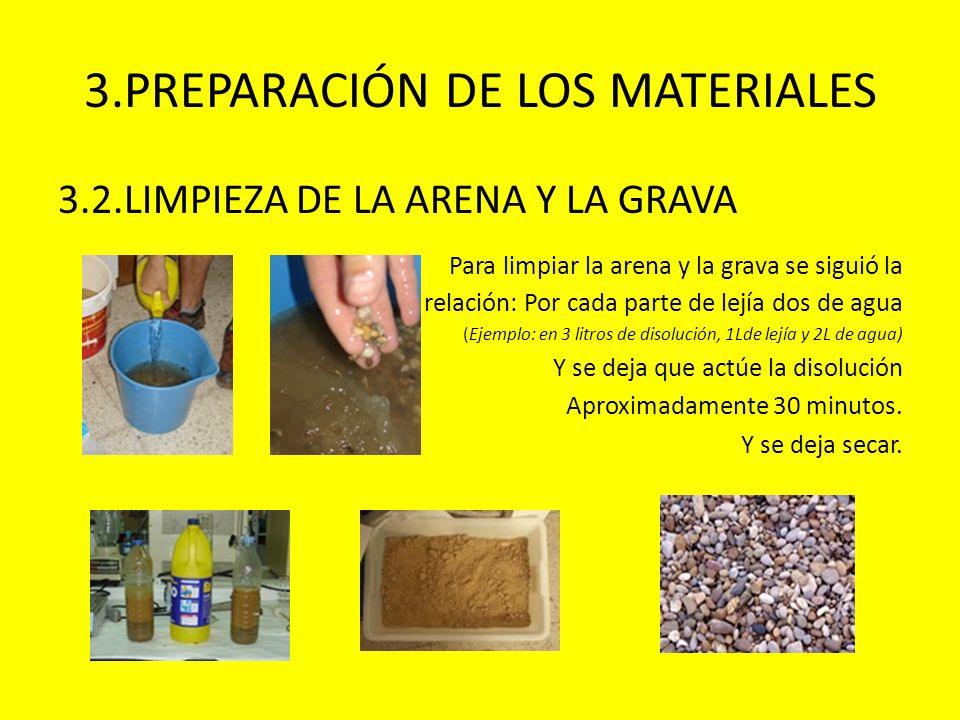

11 3.PREPARACIÓN DE LOS MATERIALES
3.2.LIMPIEZA DE LA ARENA Y LA GRAVA Para limpiar la arena y la grava se siguió la siguiente relación: Por cada parte de lejía dos de agua (Ejemplo: en 3 litros de disolución, 1Lde lejía y 2L de agua) Y se deja que actúe la disolución Aproximadamente 30 minutos. Y se deja secar.

12 3.PREPARACIÓN DE LOS MATERIALES
3.3.INTRODUCCIÓN DE LOS HUESOS EN LA MUFLA

13 3.PREPARACIÓN DE LOS MATERIALES
3.4.Una vez quemados los huesos en la mufla machacarlos con el mortero.

14 3.PREPARACIÓN DE LOS MATERIALES
3.5.Cortamos las botellas para poder realizar los filtros

15 4.PREPARACIÓN DE LOS FILTROS
Para poder preparar los filtros adecuadamente es necesario medir el volumen de la Botella. Volumen del cilindro Volumen del tronco de cono

16 4.PREPARACIÓN DE LOS FILTROS
4.1. PRIMER FILTRO. CONCENTRACIÓN 3mg/l Medio filtrante: Carbón de Hueso (Desengrasado) Medios filtrantes fijos: Arena, Grava Primera Botella. Grava y Arena h = 2.4 cm R = 4.1 cm Arena ( Tronco) D = 8.2 cm V=62.47 d = 2.9 cm r = 1.45 cm Vt= h = 3.5 cm Grava (cilindro) R = 4.1 cm V= 184.8 D = 8.2 cm Segunda Botella. Medio Filtrante (Carbón de Hueso Desengrasado) h= 1.8 cm R=3.2 cm Tronco D = 6.4cm V= 32.03 Vt= 48.54 Cilindro V= 16.51 D = 8.2 cm r= 1.45 cm

17 4.PREPARACIÓN DE LOS FILTROS
4.2. SEGUNDO FILTRO. CONCENTRACIÓN 3mg/l Medio filtrante: Arena pómez Medios filtrantes fijos: Arena, Grava Primera Botella. Grava y Arena h = 4 cm R = 3 cm Arena ( Tronco) D = 6 cm V=72.52 d = 3.5 cm r = 1.75 cm h = 2.5 cm Arena (cilindro) r= 1.45 cm V= Vt= D = 2.9 cm h = 3.5 cm R = 4.75 cm Grava (Tronco) D= 9.5 cm V= d= 6cm r = 3 cm Segunda Botella. Medio Filtrante (Arena Pómez) h=2.7 cm R=3.5 cm Tronco D = 7 cm V= 60.61 Vt= 84.66 Cilindro V= D = 3.5 cm

18 4.PREPARACIÓN DE LOS FILTROS
4.3. TERCER FILTRO. CONCENTRACIÓN 3mg/l Medios filtrantes: Carbón Activo y Arena Pomez Medios filtrantes fijos: Arena, Grava Primera Botella. Grava y Arena h = 3 cm R = 3 cm Arena ( Tronco) D = 6 cm V= 48.54 d = 2.9 cm r = 1.45 cm h = 2.5 cm Arena (cilindro) r= 1.45 cm V= Vt= D = 2.9 cm h = 3 cm R = 4 cm Grava (Tronco) D= 8 cm V= d= 6 cm r = 3 cm Segunda Botella. Medio Filtrante (Arena Pómez) h=2.7 cm R=3.5 cm Arena Pómez (Tronco) D = 7 cm V= 52.75 d = 3.5 cm r = 2.25 cm Vt= 93.83 h = 1.5 cm R= 2.25 cm Carbón (Tronco) D= 4.5 cm V=24.57 d = 3.5 cm r= 1.45 cm Carbón (cilindro) v= 16.51

19 4.PREPARACIÓN DE LOS FILTROS
4.4. CUARTO FILTRO. CONCENTRACIÓN 1.5 mg/l Medio filtrante: Carbón de Hueso (con carne) Medios filtrantes fijos: Arena, Grava Primera Botella. Grava y Arena h = 4 cm R = 4.5cm Arena ( Tronco) D = 9 cm V=114.93 d = 2.5 cm r = 1.25 cm h = 3 cm Arena (cilindro) r= 1.25 cm V= Vt= D = 2.5 cm h = 5 cm R = 4.75 cm Grava (Cilindro) V= D= 9cm r = 3 cm Segunda Botella. Medio Filtrante (Carbón de Hueso) h= 3cm R=4 cm Tronco D = 8 cm V= d = 3.5 cm r = 1.75 cm Vt= h = 4 cm Cilindro V= 38.48 D = 3.5 cm
