DEPARTAMENTO DE DISEÑO EMPRESARIOS AGRUPADOS Actualización de SP3D (Aspectos generales) Documento Nº.: 000-CUR-J Rev. 01 Enero 2012 Profesor: Ana María Rubio Martínez Este documento contiene información propiedad de Empresarios Agrupados, A.I.E. y debe ser usado exclusivamente para el Proyecto y objeto para el que ha sido suministrado. No está permitida su difusión a terceros para un uso distinto sin la autorización escrita de Empresarios Agrupados, A.I.E.

10/04/2017 EMPRESARIOS AGRUPADOS OBJETIVO El objetivo del curso es actualizar los conocimientos de SP3D, aspectos generales, volúmenes, zonas ATEX, etc., teniendo en cuenta las lecciones aprendidas a lo largo de los distintos proyectos realizados en EA y la nueva versión de SP3D.

Modelado de equipos y volúmenes
10/04/2017 EMPRESARIOS AGRUPADOS INDICE I. Aspectos generales Modelado de equipos y volúmenes Clasificación de equipos Polipastos Rutas de escape Áreas de desmontaje Zonas ATEX

Modelado de equipos y volúmenes
10/04/2017 EMPRESARIOS AGRUPADOS I. Aspectos generales I. Aspectos generales Modelado de equipos y volúmenes Clasificación de equipos Polipastos Rutas de escape Áreas de desmontaje Zonas ATEX

I. Aspectos generales OBJETIVO: Definición correcta del Workspace

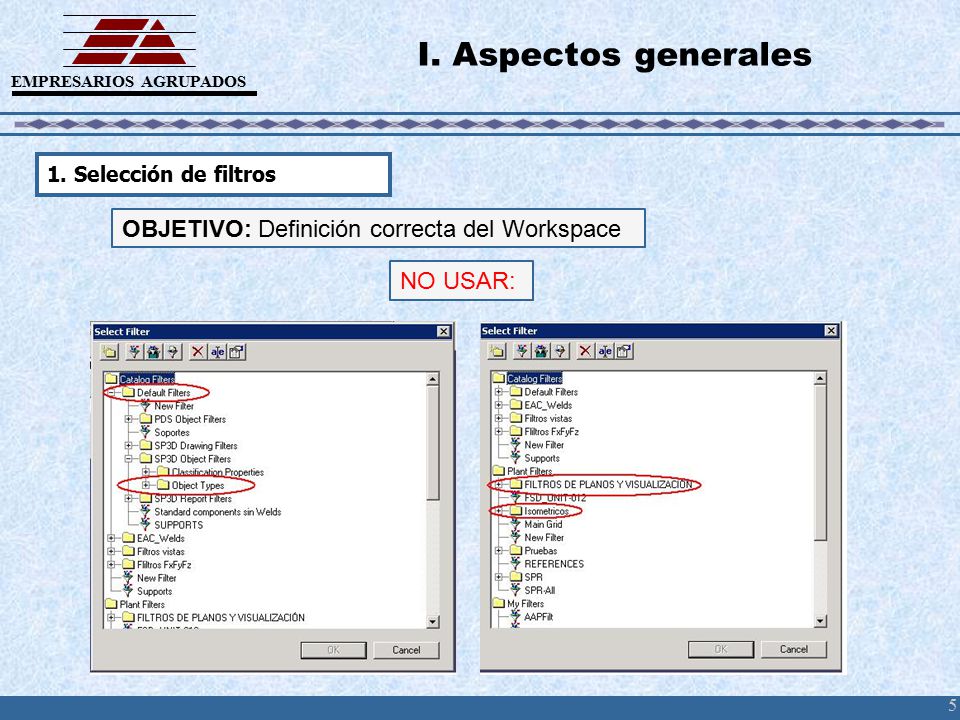

EMPRESARIOS AGRUPADOS I. Aspectos generales 1. Selección de filtros OBJETIVO: Definición correcta del Workspace NO USAR:

I. Aspectos generales CRITERIOS GENERALES:
EMPRESARIOS AGRUPADOS I. Aspectos generales CRITERIOS GENERALES: Utilizar SIEMPRE filtros del tipo MY FILTER No incluir en el filtro la totalidad de la planta No cargar sólo un elemento aislado (excepciones) Incluir los volúmenes necesarios: rutas de escape, áreas de paso, áreas de desmontaje, ATEX, etc. No cargar por áreas de la planta (UMA, UMB, etc.) Adecuar el filtro a lo que se va a trabajar. Incluir en el filtro Parts y Features.

EMPRESARIOS AGRUPADOS
I. Aspectos generales Ejemplo 1: Definición mediante selección de objetos

I. Aspectos generales

I. Aspectos generales Ejemplo 2: Definición mediante selección de volúmenes predefinidos

I. Aspectos generales Ejemplo 3: Definición mediante selección del elemento de trabajo y los objetos que están a su alrededor

I. Aspectos generales 2. Permisos por grupos de trabajo Trabajar en un grupo de permisos no adecuado puede impedir el trabajo de otros compañeros. Se puede modificar el tipo de objeto (IFC Permission Group)

I. Aspectos generales CONSIDERACIONES GENERALES:
EMPRESARIOS AGRUPADOS I. Aspectos generales 3. Copiar/Pegar objetos en un proyecto o entre varios CONSIDERACIONES GENERALES: Seleccionar siempre los objetos desde el Workspace Explorer y NO gráficamente. Utilizar Select Nested Utilizar la herramienta “Copiar” únicamente para estudio de trazados.

I. Aspectos generales Precauciones al copiar tuberías
EMPRESARIOS AGRUPADOS I. Aspectos generales Precauciones al copiar tuberías Se debe seleccionar el Pipeline completo y todos los Pipelines asociados a él.

I. Aspectos generales Seleccionar la jerarquía de destino
EMPRESARIOS AGRUPADOS I. Aspectos generales Seleccionar la jerarquía de destino

I. Aspectos generales Precauciones al copiar de un proyecto a otro
EMPRESARIOS AGRUPADOS I. Aspectos generales Precauciones al copiar de un proyecto a otro Hay que definir el Workspace dos veces. No se puede abrir y cerrar sesión para copiar elementos entre proyectos Al copiar sistemas de tuberías, el proyecto de origen y el de destino tienen que tener la misma especificación y todos los elementos a copiar deben estar correctamente definidos. Además, los catálogos y las especificaciones han de ser exactamente iguales. NO SE DEBEN COPIAR SISTEMAS DE TUBERÍAS ENTRE PROYECTOS

I. Aspectos generales 4. Trabajar con referencias (.dgn) en el Workspace TOOLS/OPTIONS

I. Aspectos generales Como ocultar referencias TOOLS/ SELECT BY FILTER
EMPRESARIOS AGRUPADOS I. Aspectos generales Como ocultar referencias TOOLS/ SELECT BY FILTER

I. Aspectos generales Nueva herramienta “Automation Toolkit”
10/04/2017 EMPRESARIOS AGRUPADOS I. Aspectos generales Nueva herramienta “Automation Toolkit” Se ha incluido un nuevo menú desplegable para gestionar los archivos de referencia “Reference Files”, que incluye las opciones: Show, Hide, Delete y Properties. Seleccionar un archivo de referencia y pulsar el botón derecho del ratón.

I. Aspectos generales 5. Interferencias SHOW INTERFERENCES PROPERTIES
EMPRESARIOS AGRUPADOS I. Aspectos generales 5. Interferencias SHOW INTERFERENCES PROPERTIES HIDE INTERFERENCES LIST INTERFERENCES

I. Aspectos generales Automation Toolkit: Visualizar objetos que producen IFC (marcando la esfera)

I. Aspectos generales Automation Toolkit: Visualizar objetos que producen IFC (marcando en el listado)

I. Aspectos generales 6. Errores de modelado

II. Modelado de equipos y volúmenes
10/04/2017 EMPRESARIOS AGRUPADOS II. Modelado de equipos y volúmenes I. Aspectos generales Modelado de equipos y volúmenes Clasificación de equipos Polipastos Rutas de escape Áreas de desmontaje Zonas ATEX

EMPRESARIOS AGRUPADOS II. Modelado de equipos y volúmenes 1. Lecciones aprendidas de aplicación general al modelado de equipos Cada vez que se mueva un equipo o tobera hay que desconectar las tuberías y elementos que haya asociado al mismo. No es conveniente cargar únicamente el modelo a modificar en el Workspace, sino que hay que incluir SIEMPRE todos los posibles elementos que haya conectados a él.

EMPRESARIOS AGRUPADOS II. Modelado de equipos y volúmenes 2. Clasificación de equipos

10/04/2017 EMPRESARIOS AGRUPADOS II. Modelado de equipos y volúmenes 3. Polipastos Modelado del recorrido del polipasto y el gancho a lo largo de la viga carril. Se evitan interferencias Permite prever tramos y estructuras desmontables

EMPRESARIOS AGRUPADOS II. Modelado de equipos y volúmenes

EMPRESARIOS AGRUPADOS II. Modelado de equipos y volúmenes 4. Rutas de escape y Áreas de paso Dimensiones mínimas normalizadas por NFPA: Ancho mínimo: 915 mm Altura mínima: 2285 mm

EMPRESARIOS AGRUPADOS II. Modelado de equipos y volúmenes 5. ATEX Nuevo procedimiento de trabajo con ATEX INFORME AREAS ATEX (VOLUMENES Y CATEGORIAS) DM MODELADO AREAS ATEX Y OBJETOS 3D DJ LISTADO ELEMENTOS ATEX DJ Modelado de ATEX como volúmenes, con algunas restricciones PLANOS DE CLASIFICACIÓN ATEX DJ

EMPRESARIOS AGRUPADOS II. Modelado de equipos y volúmenes Requisitos para un buen modelado de zonas ATEX 1. El modelado de volúmenes ATEX está jerarquizado. El nombre de la carpeta y el de sus elementos ha de ser el mismo

EMPRESARIOS AGRUPADOS II. Modelado de equipos y volúmenes 2. El tipo de zona ATEX y su geometría ha de corresponderse con la definida por el departamento mecánico

EMPRESARIOS AGRUPADOS II. Modelado de equipos y volúmenes 3. El modelado de una zona ATEX ha de realizarse con el menor número posible de elementos

Gracias por vuestra atención
10/04/2017 EMPRESARIOS AGRUPADOS FIN Gracias por vuestra atención 41
