Bus de Instalación Europeo EIB (European Installation Bus) (European Installation Bus)

Presentación del tema: "Bus de Instalación Europeo EIB (European Installation Bus) (European Installation Bus)"— Transcripción de la presentación:

1 Bus de Instalación Europeo EIB (European Installation Bus) (European Installation Bus)

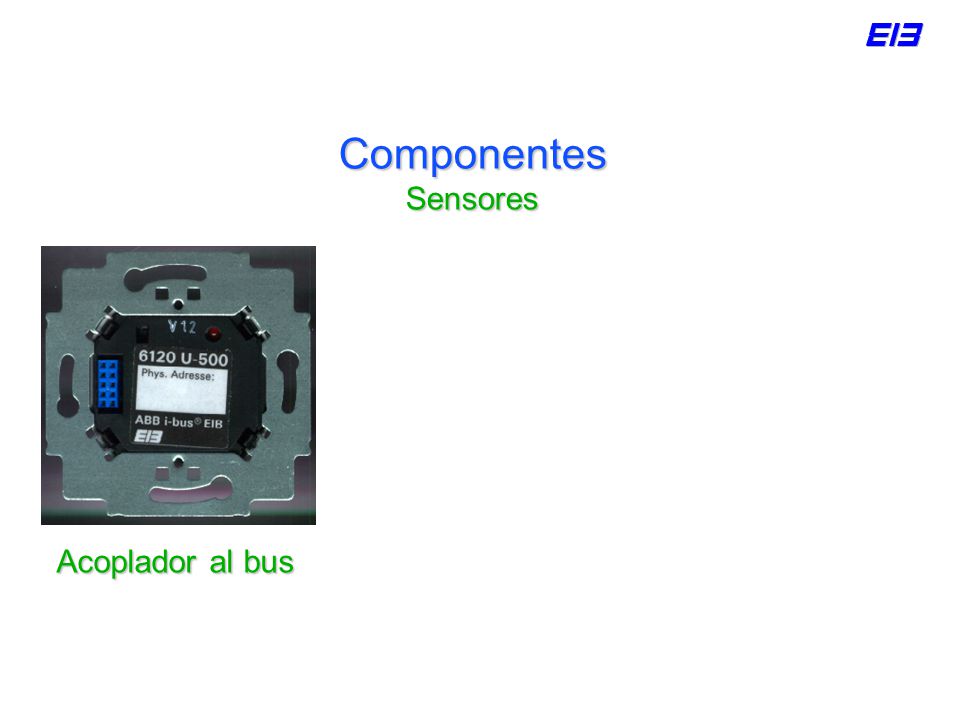

2 Componentes Sensores Acoplador al bus

3 Componentes Sensores Acoplador al bus Módulo terminal

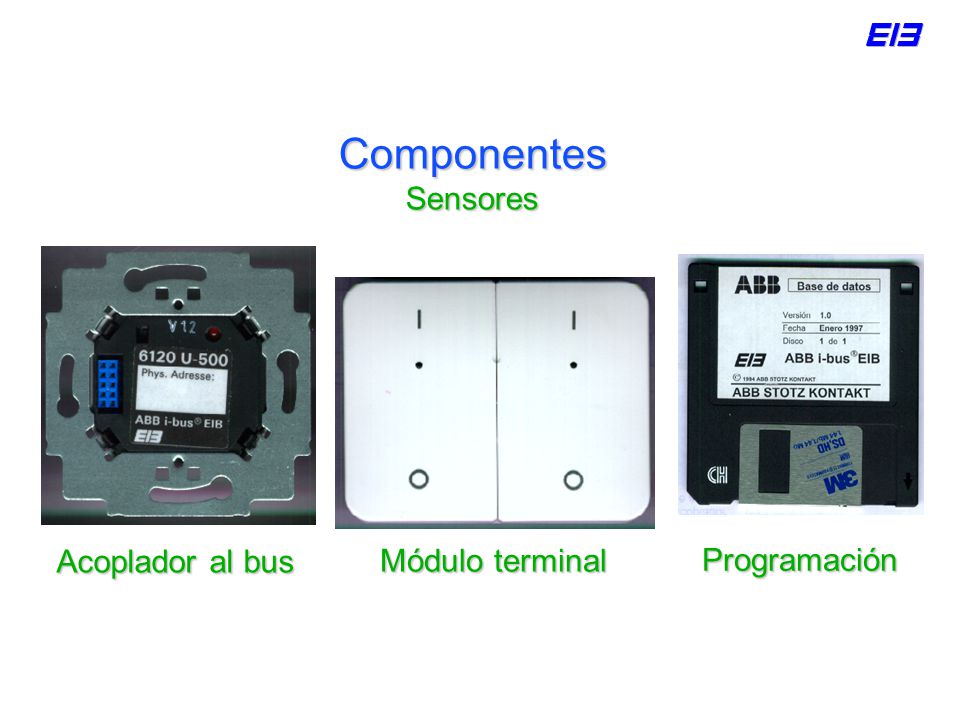

4 Componentes Sensores Acoplador al bus Módulo terminal Programación

5 Componentes Sensores Acoplador al bus Módulo terminal Programación Conector 10 pines AST

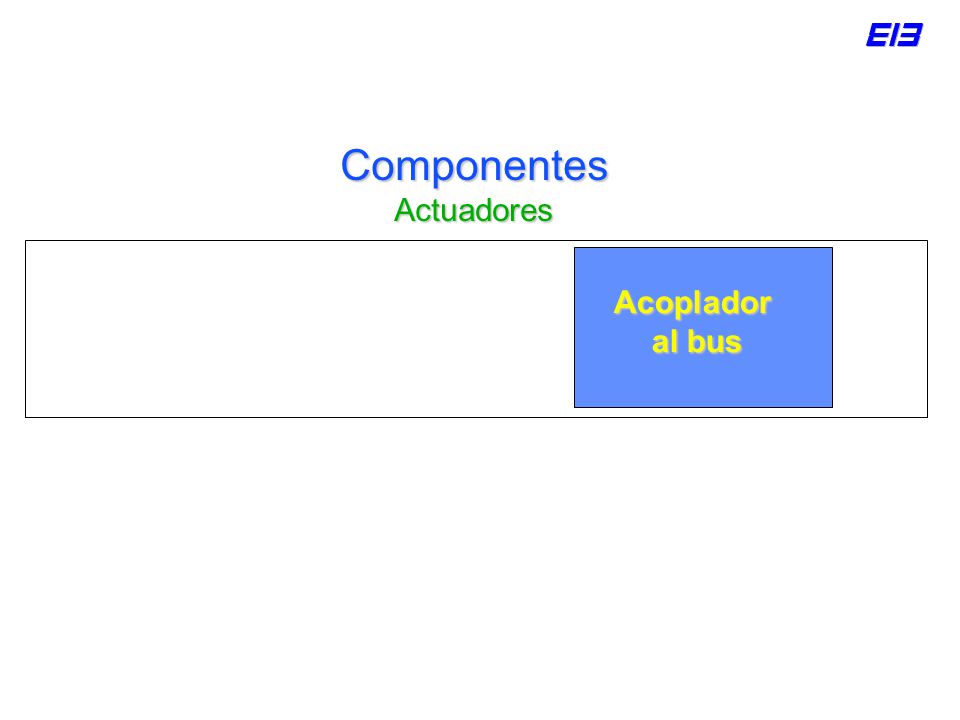

6 Componentes Actuadores Acoplador al bus

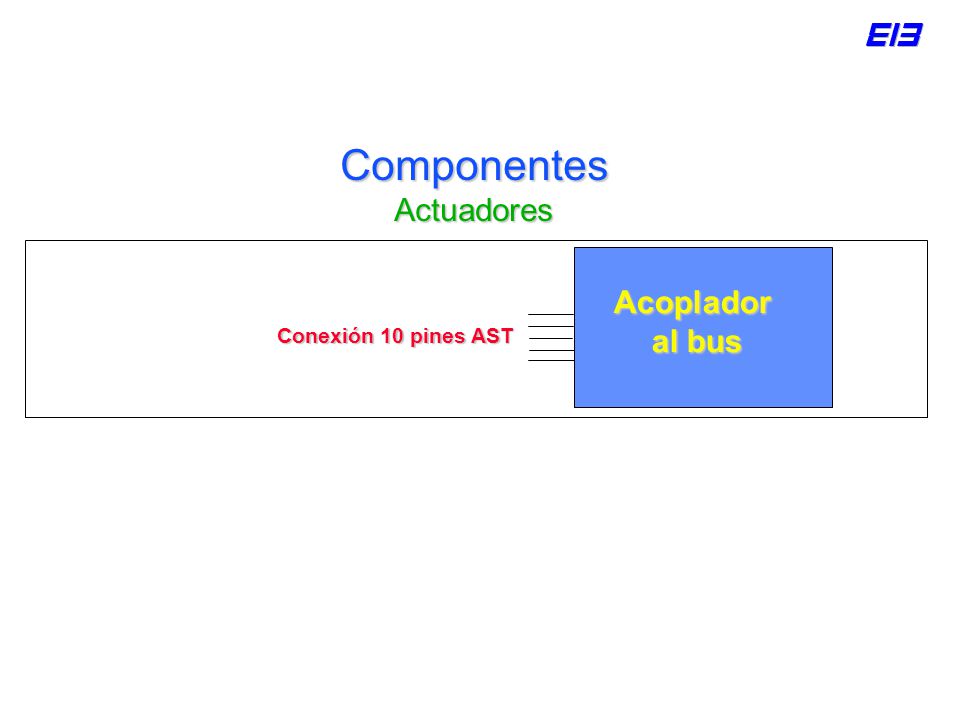

7 Componentes Actuadores Acoplador al bus Conexión 10 pines AST

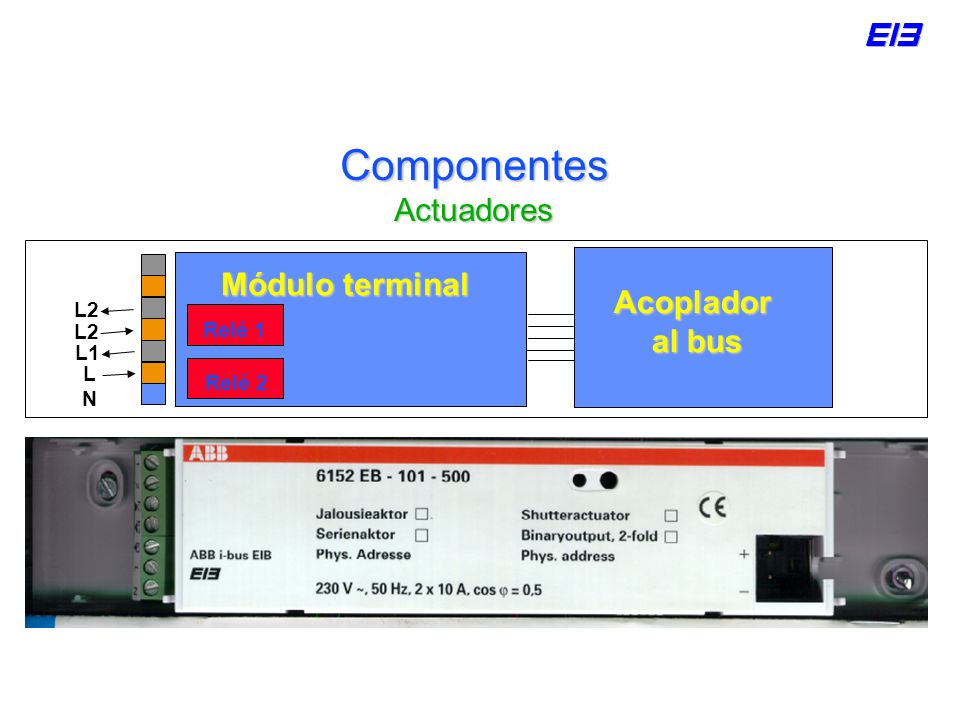

8 Componentes Actuadores Acoplador al bus Módulo terminal Relé 1 Relé 2 N L L1 L2

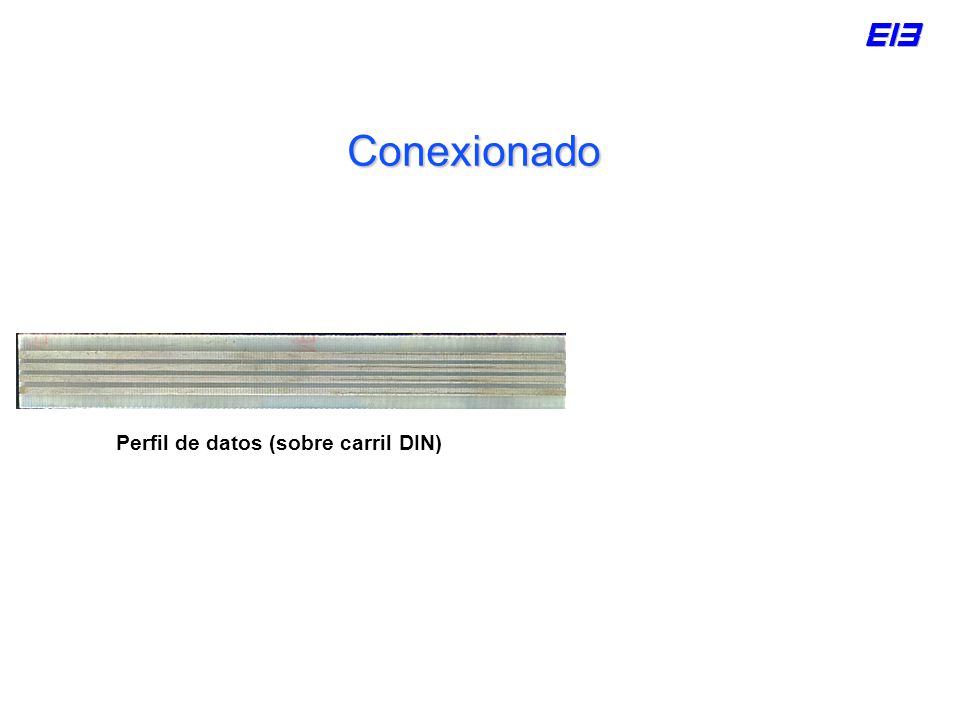

9 Conexionado Perfil de datos (sobre carril DIN)

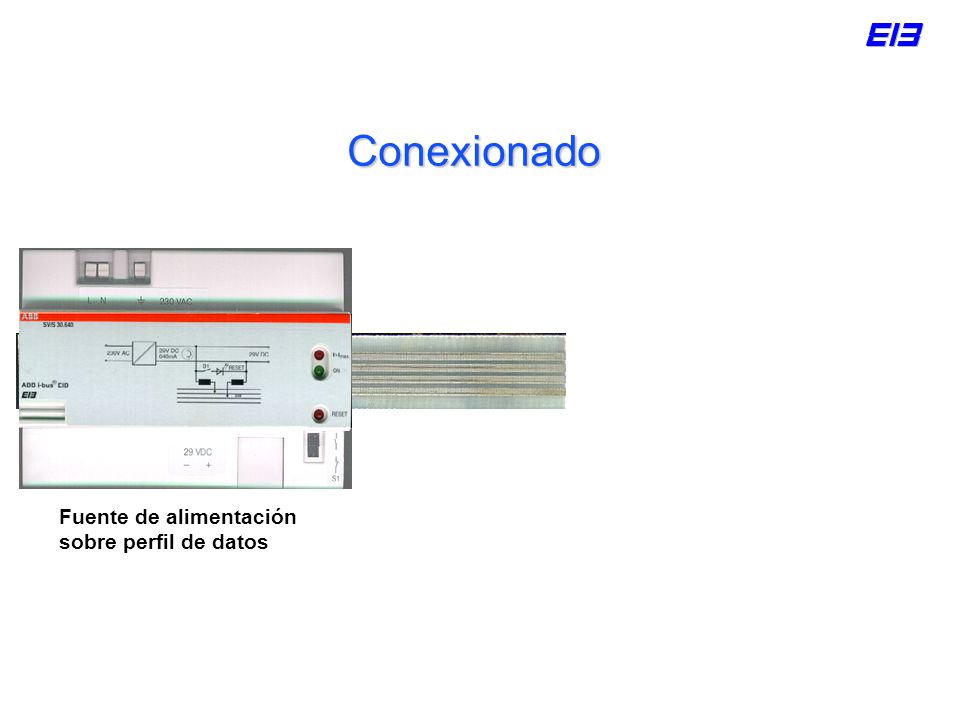

10 Conexionado Fuente de alimentación sobre perfil de datos

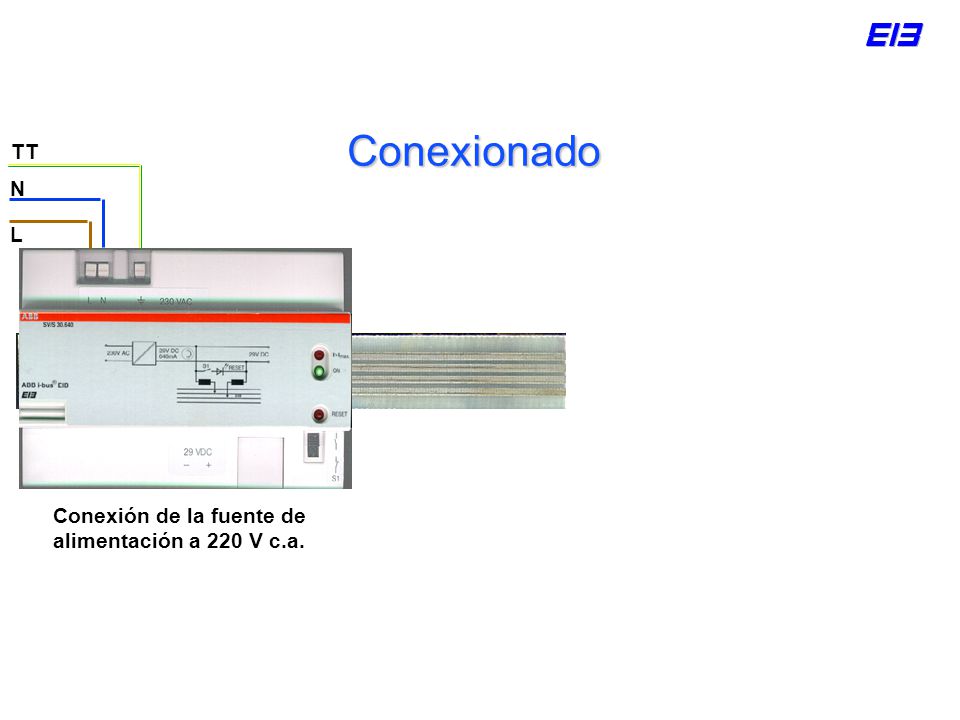

11 Conexionado L N TT Conexión de la fuente de alimentación a 220 V c.a.

12 Conexionado L N TT Conexión de la fuente de alimentación a 220 V c.a. Línea de bus por las pistas centrales del perfil de datos

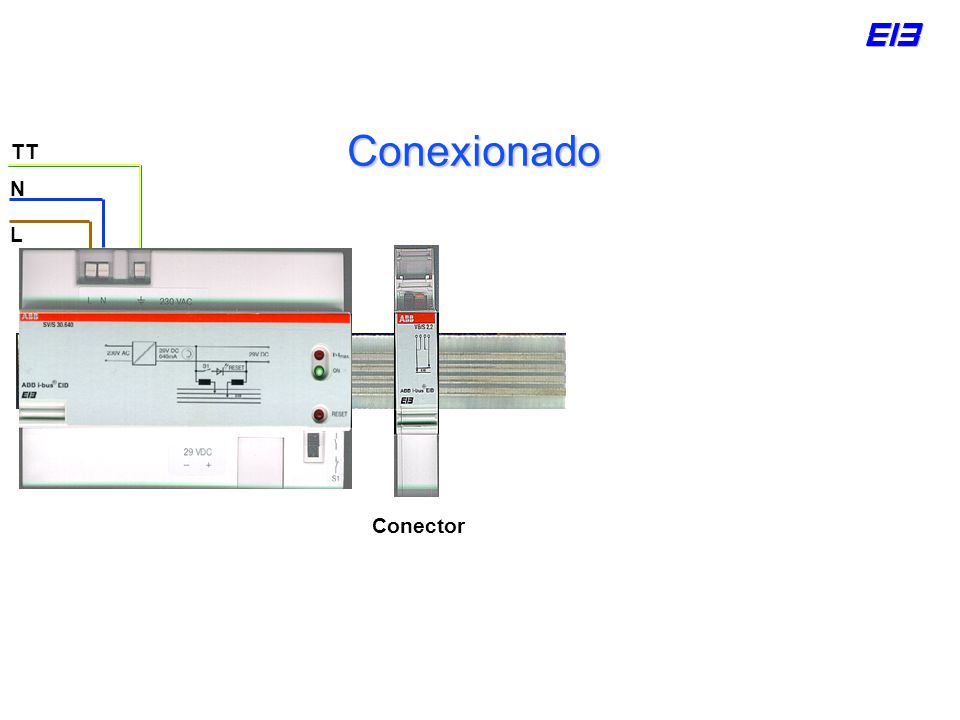

13 Conexionado L N TT Conector

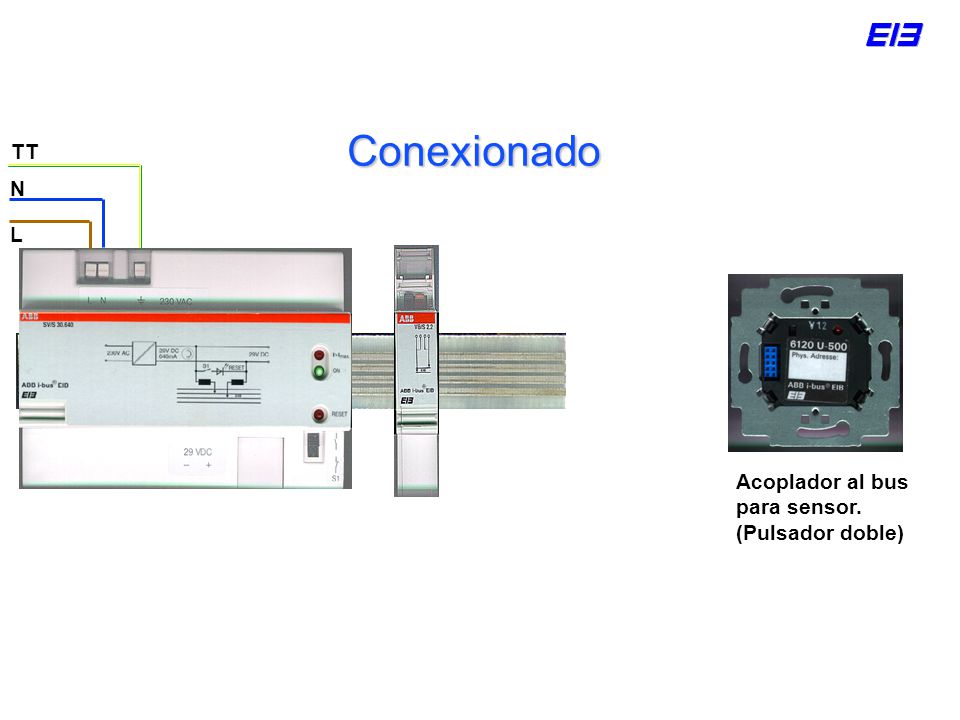

14 Conexionado L N TT Acoplador al bus para sensor. (Pulsador doble)

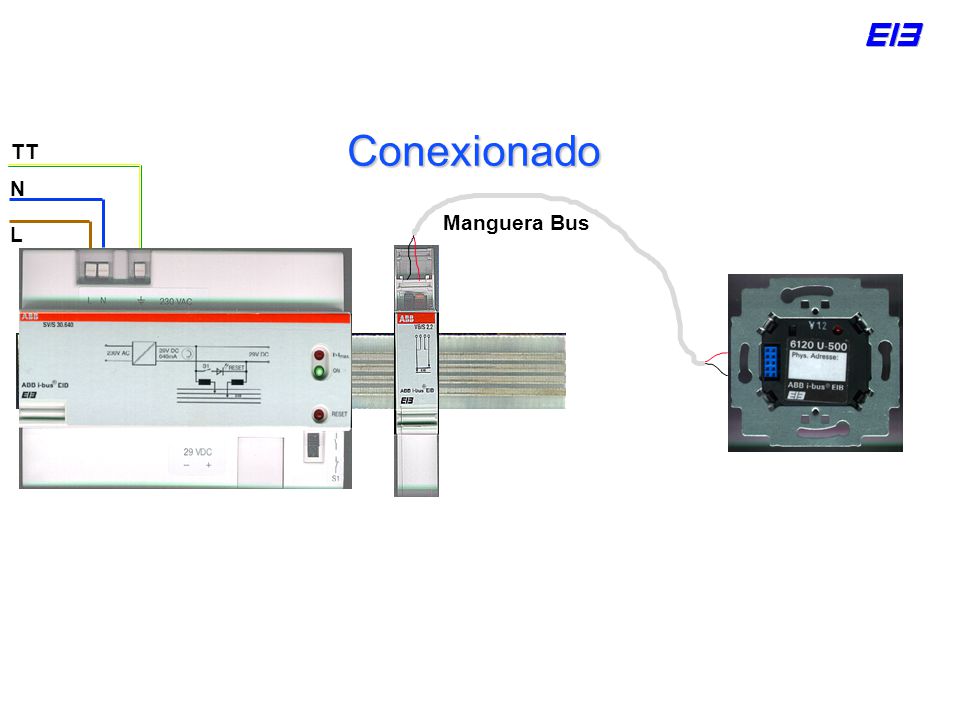

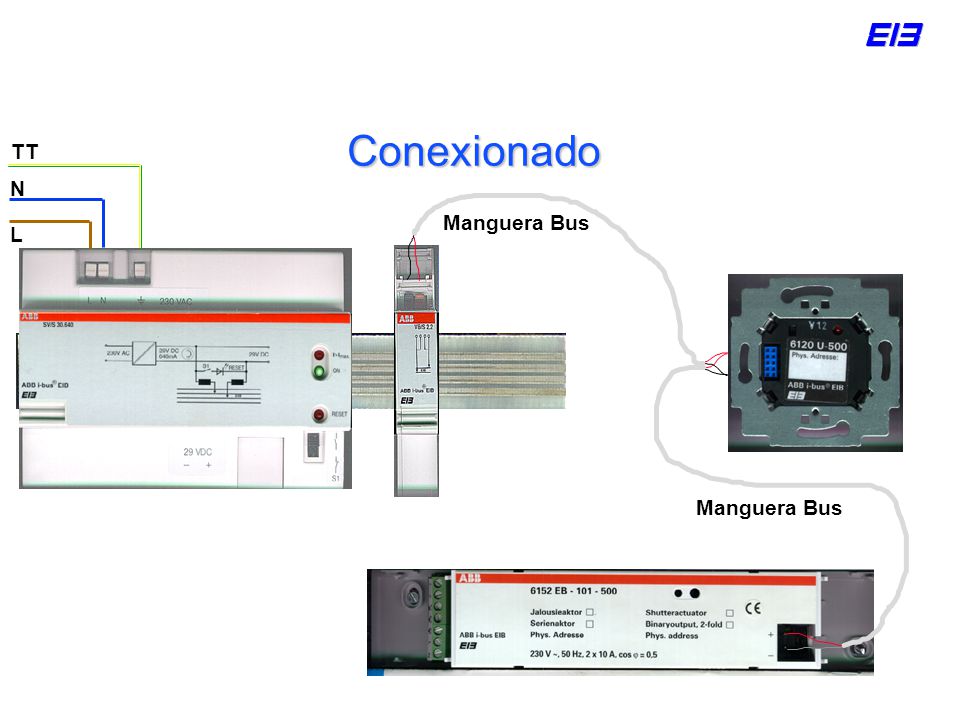

15 Conexionado L N TT Manguera Bus

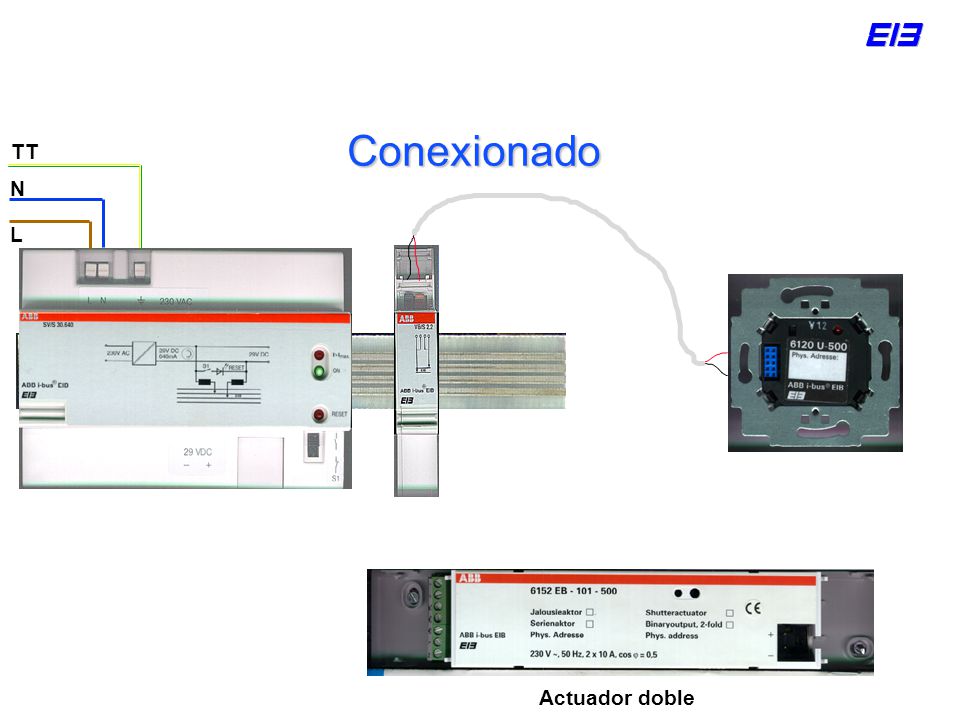

16 Conexionado L N TT Actuador doble

17 Conexionado L N TT Manguera Bus

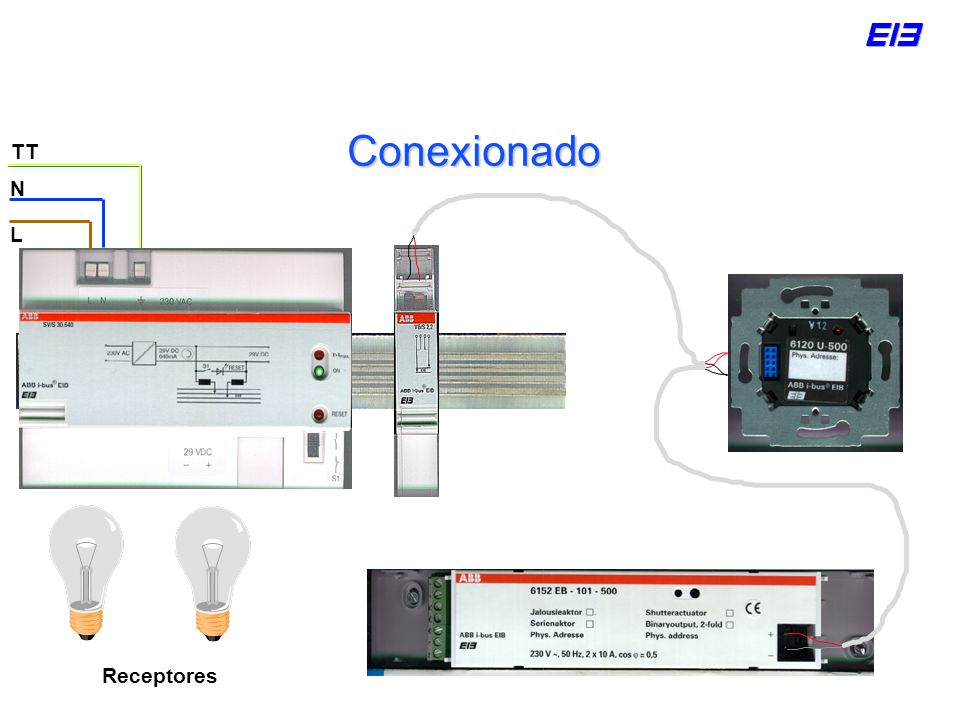

18 Conexionado L N TT Receptores

19 Conexionado L N TT L N Conexionado de los receptores a 220 V c.a.

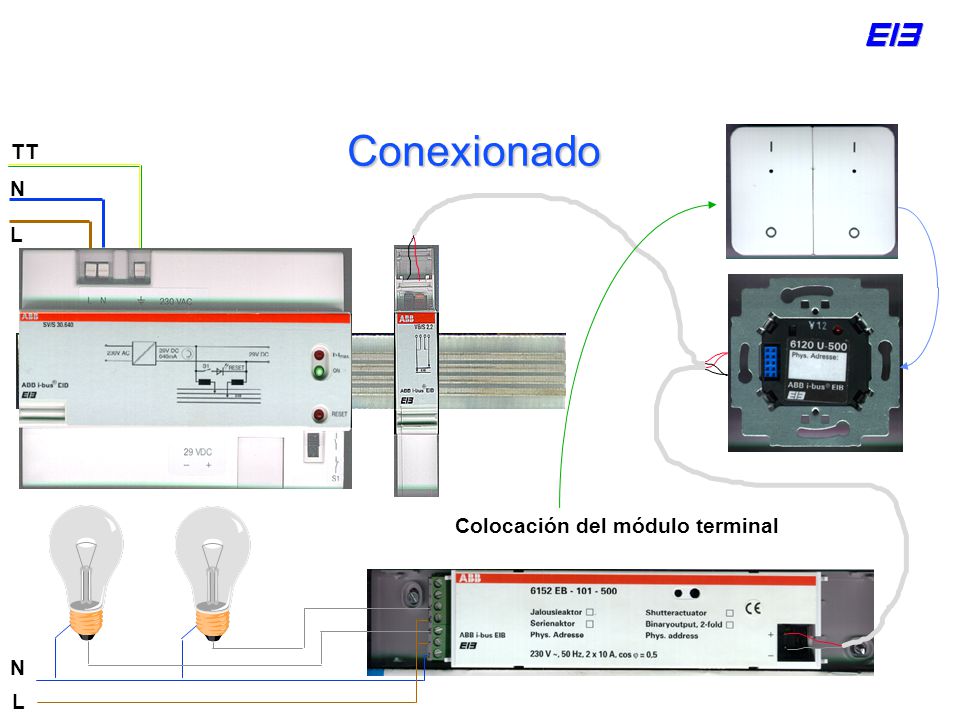

20 Conexionado L N TT L N Colocación del módulo terminal

21 Conexionado L N TT L N

22 Funcionamiento L N L N

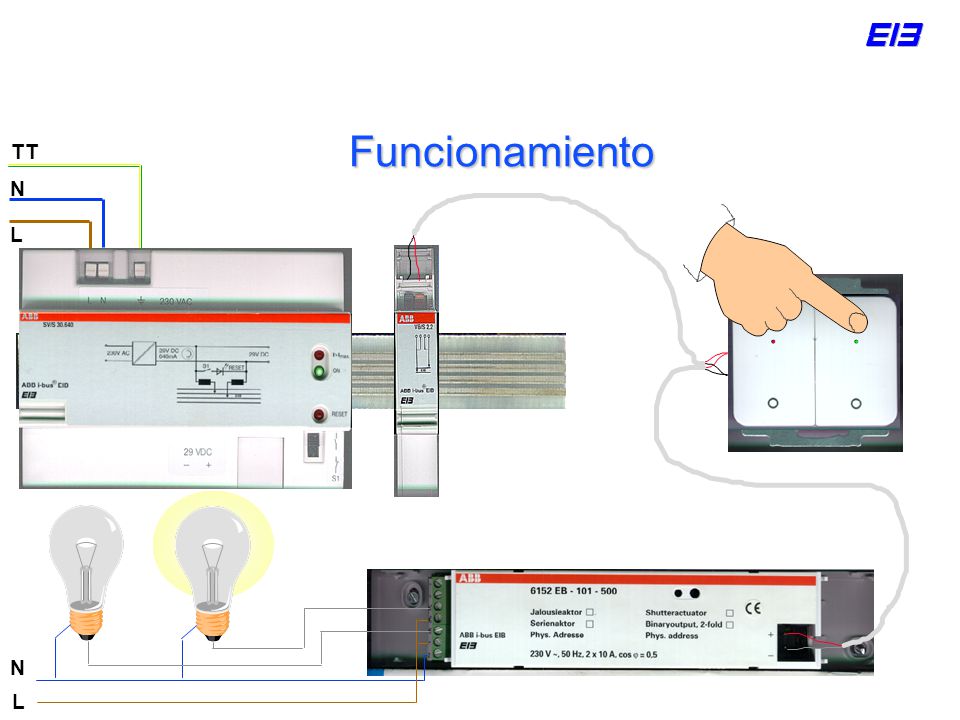

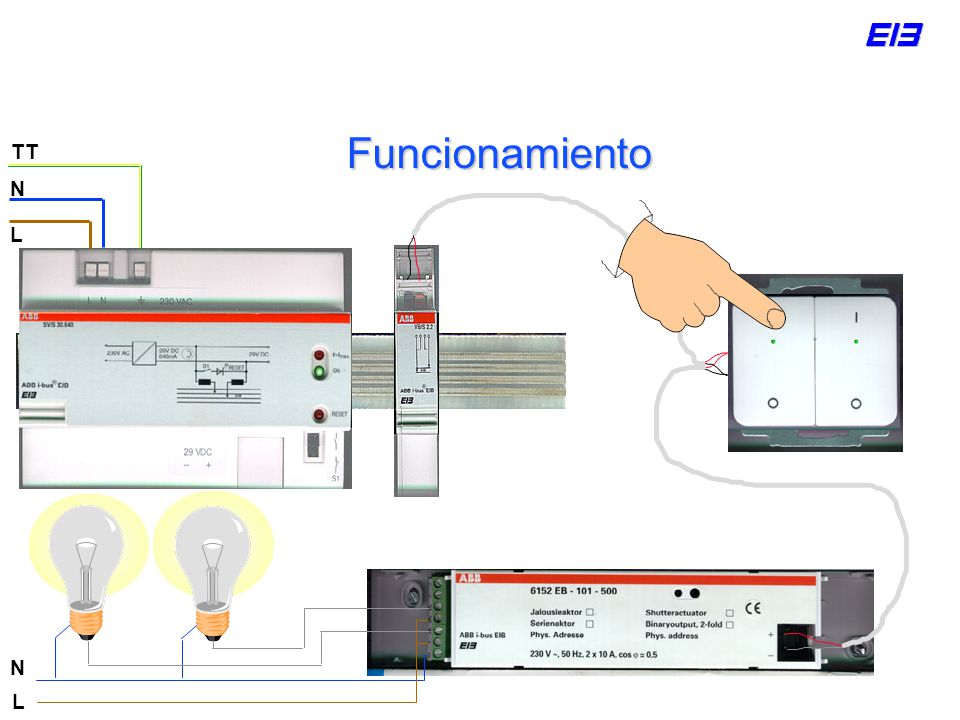

23 L N L N Funcionamiento

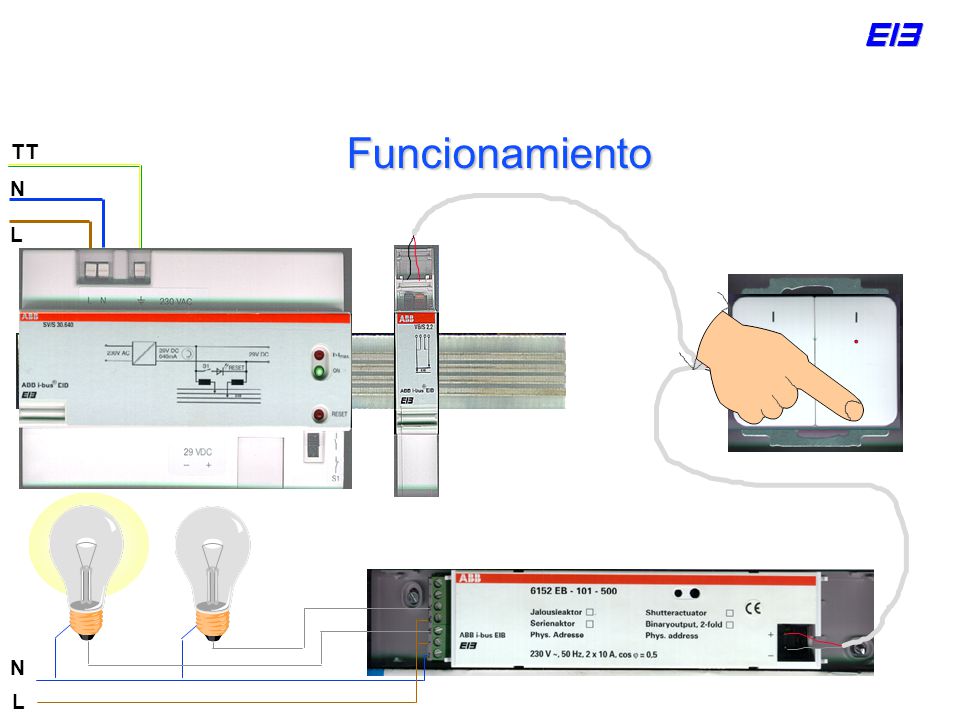

24 L N L N Funcionamiento

25 L N L N Funcionamiento

26 L N L N Funcionamiento

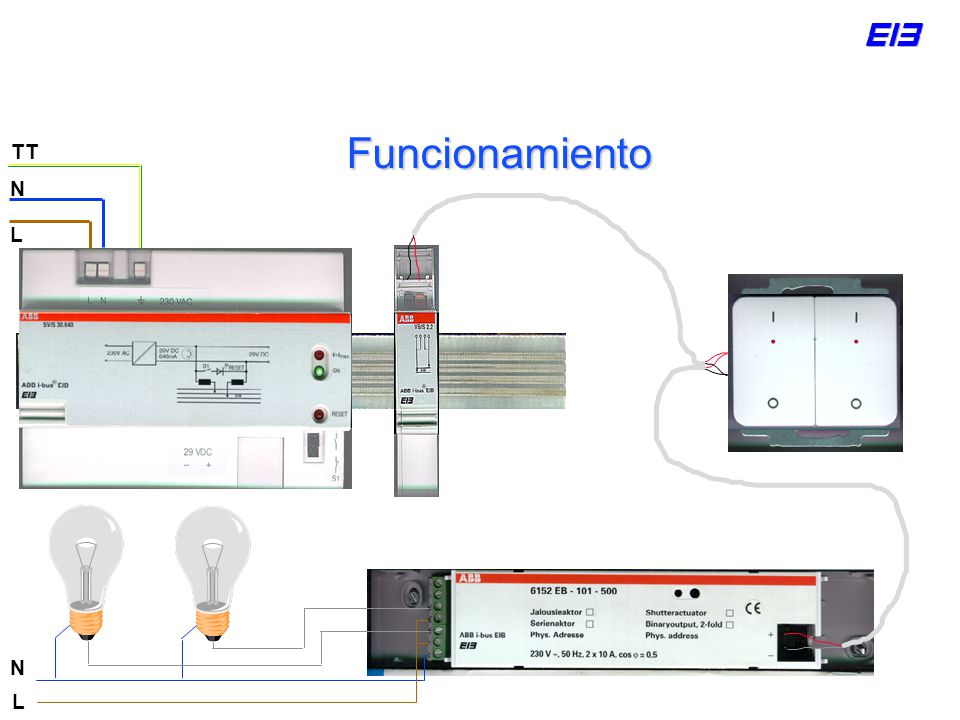

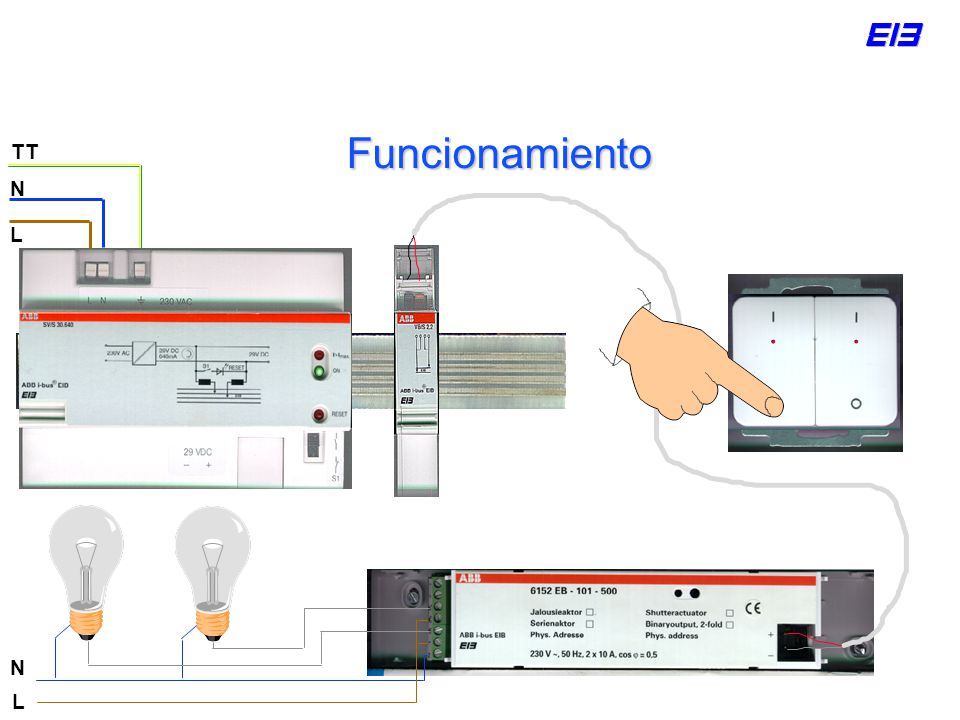

27 L N L N Funcionamiento

28 Telegrama

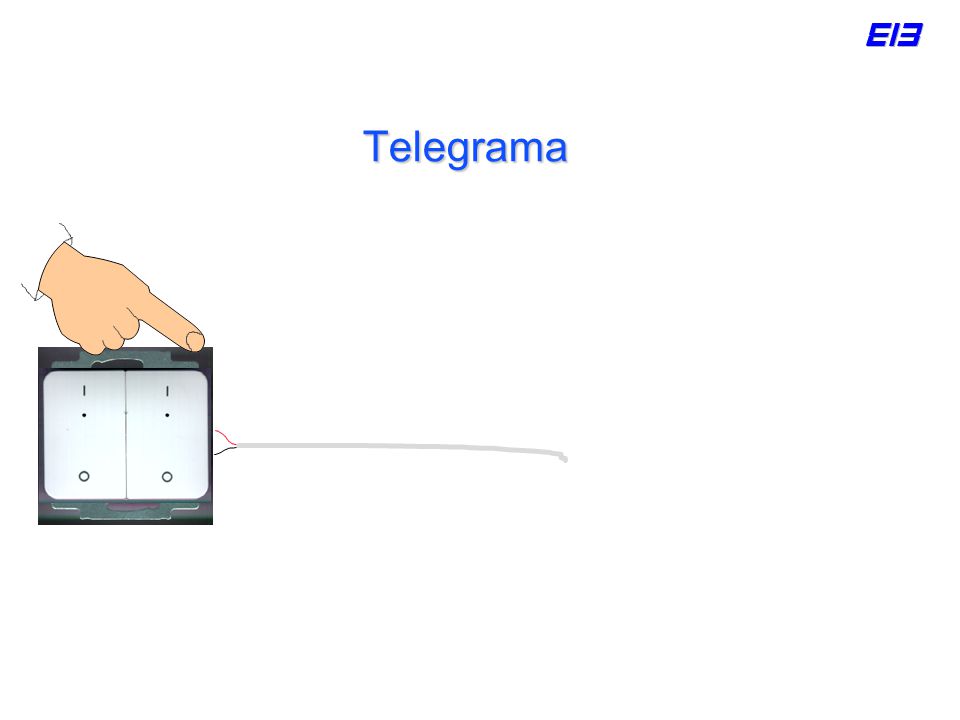

29 Telegrama

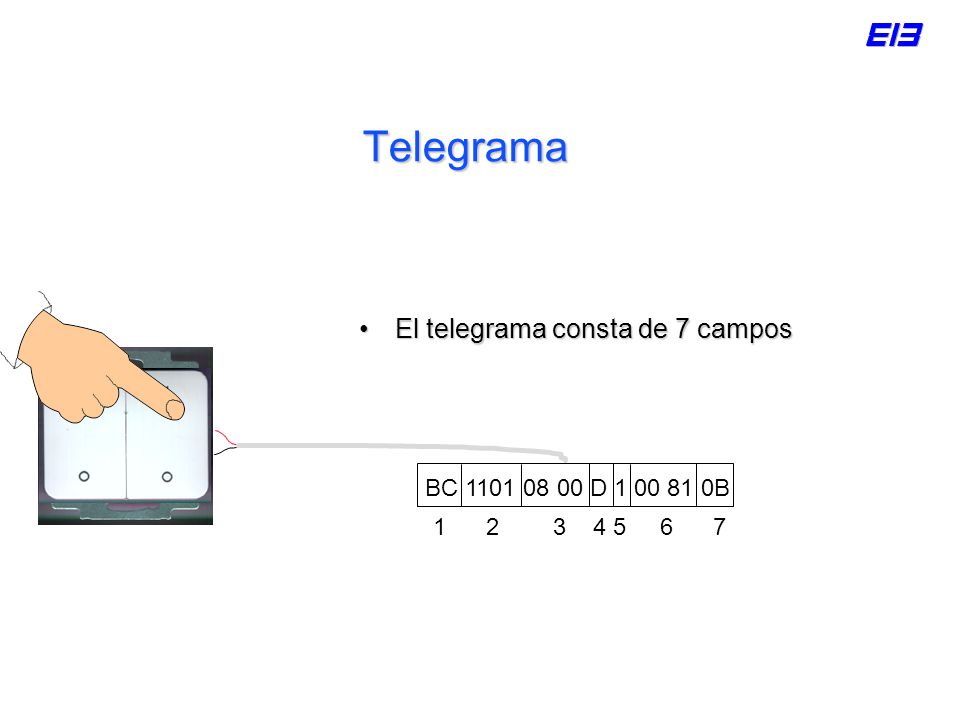

30 Telegrama El telegrama consta de 7 camposEl telegrama consta de 7 campos BC 1101 08 00 D 1 00 81 0B 1 2 3 4 5 6 7

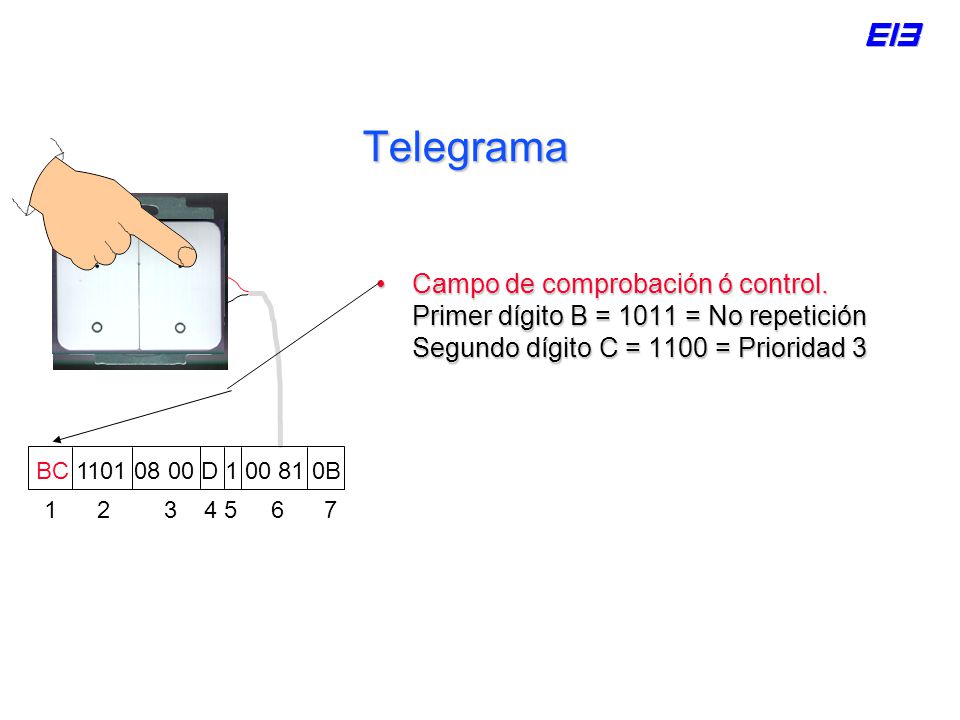

31 Telegrama BC 1101 08 00 D 1 00 81 0B 1 2 3 4 5 6 7 Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3

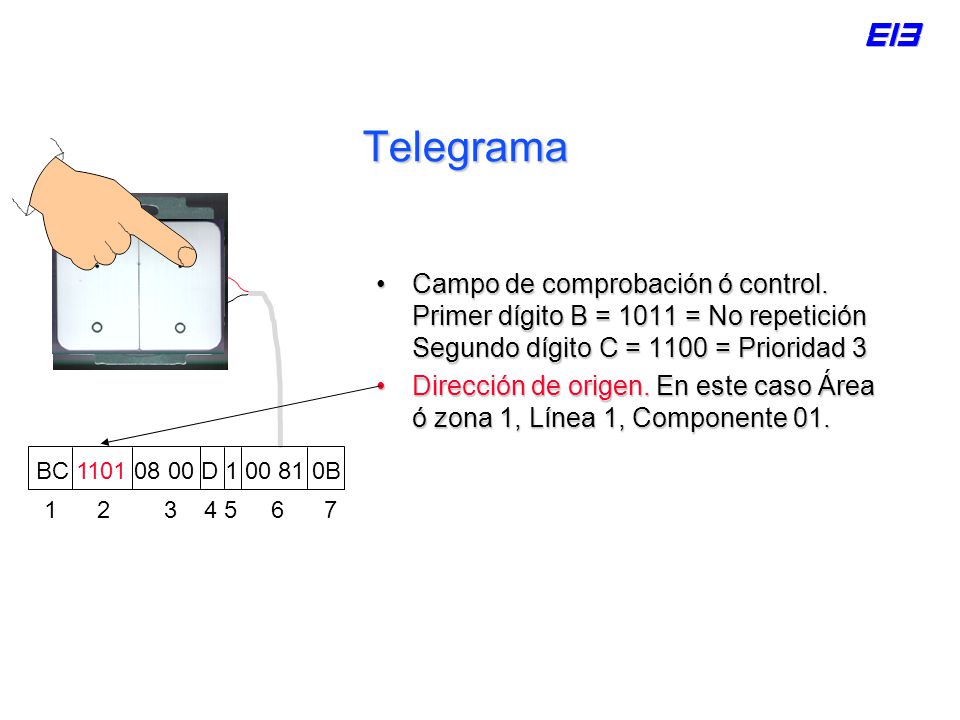

32 Telegrama BC 1101 08 00 D 1 00 81 0B 1 2 3 4 5 6 7 Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3 Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01.Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01.

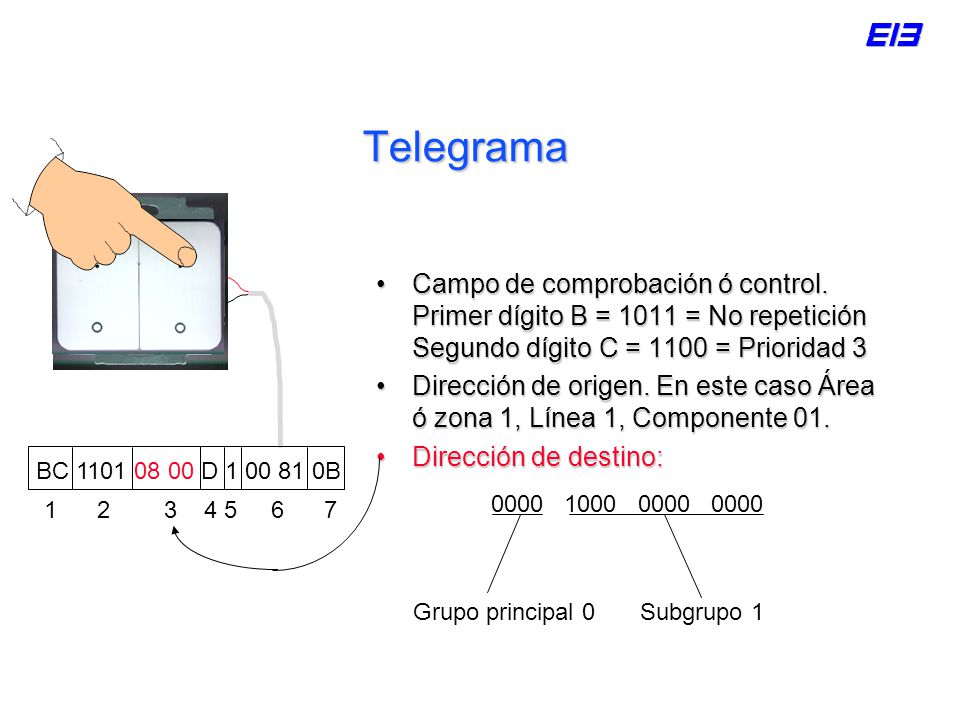

33 Telegrama BC 1101 08 00 D 1 00 81 0B 1 2 3 4 5 6 7 Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3 Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01.Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01. Dirección de destino:Dirección de destino: 0000 1000 0000 0000 Grupo principal 0 Subgrupo 1

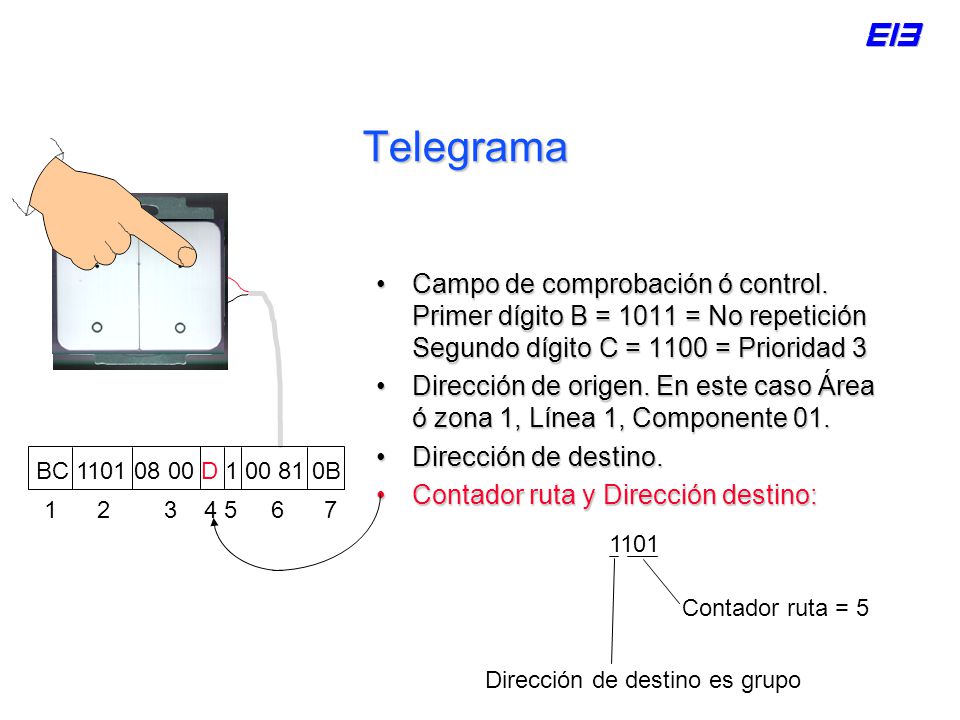

34 Telegrama BC 1101 08 00 D 1 00 81 0B 1 2 3 4 5 6 7 Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3 Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01.Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01. Dirección de destino.Dirección de destino. Contador ruta y Dirección destino:Contador ruta y Dirección destino: 1101 Dirección de destino es grupo Contador ruta = 5

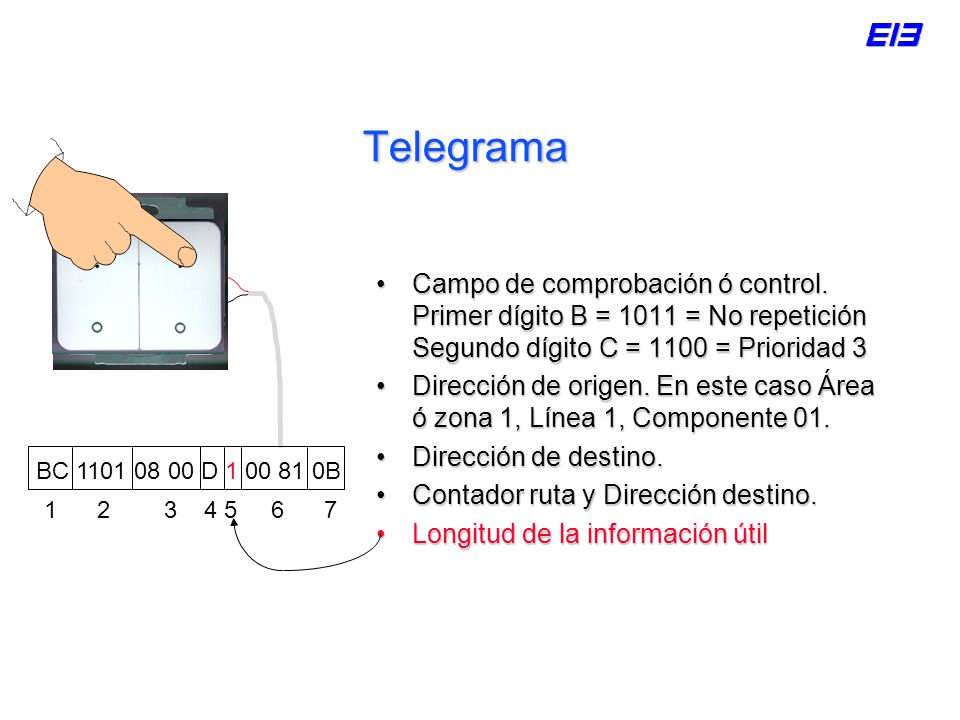

35 Telegrama BC 1101 08 00 D 1 00 81 0B 1 2 3 4 5 6 7 Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3 Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01.Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01. Dirección de destino.Dirección de destino. Contador ruta y Dirección destino.Contador ruta y Dirección destino. Longitud de la información útilLongitud de la información útil

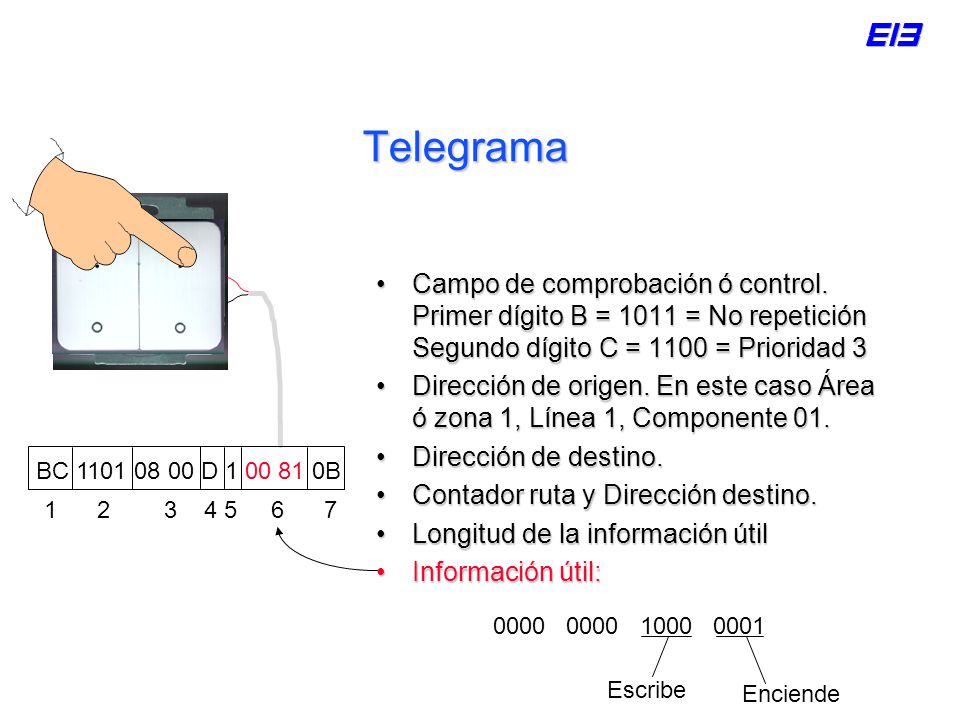

36 Telegrama BC 1101 08 00 D 1 00 81 0B 1 2 3 4 5 6 7 Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3 Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01.Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01. Dirección de destino.Dirección de destino. Contador ruta y Dirección destino.Contador ruta y Dirección destino. Longitud de la información útilLongitud de la información útil Información útil:Información útil: 0000 0000 1000 0001 Escribe Enciende

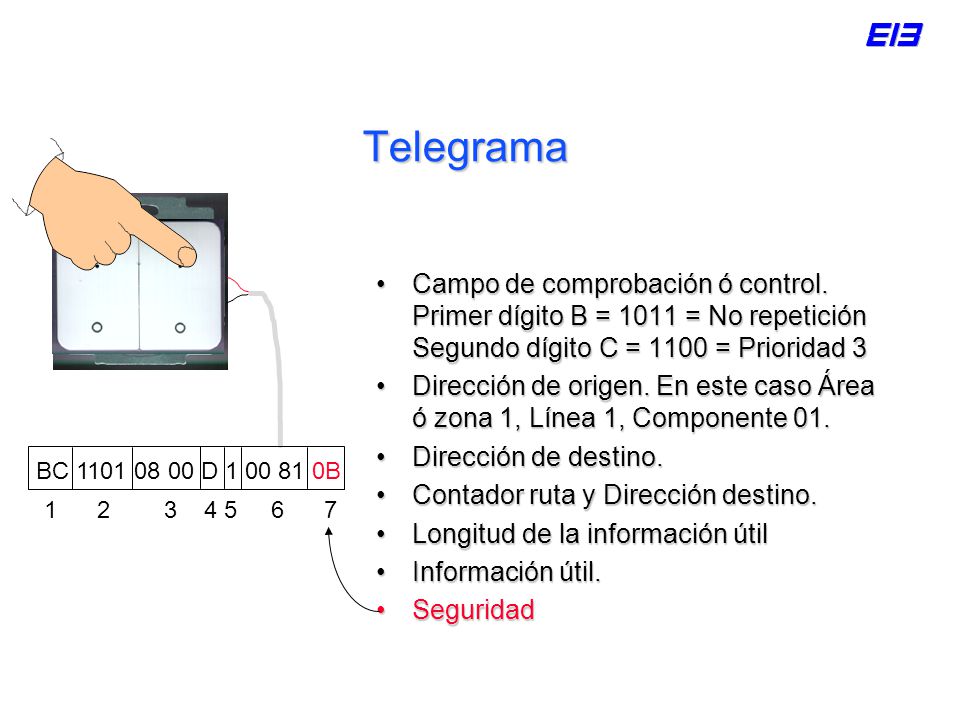

37 Telegrama BC 1101 08 00 D 1 00 81 0B 1 2 3 4 5 6 7 Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3Campo de comprobación ó control. Primer dígito B = 1011 = No repetición Segundo dígito C = 1100 = Prioridad 3 Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01.Dirección de origen. En este caso Área ó zona 1, Línea 1, Componente 01. Dirección de destino.Dirección de destino. Contador ruta y Dirección destino.Contador ruta y Dirección destino. Longitud de la información útilLongitud de la información útil Información útil.Información útil. SeguridadSeguridad
