CURSO DE CARGADOR FRONTAL SOBRE RUEDAS

Presentación del tema: "CURSO DE CARGADOR FRONTAL SOBRE RUEDAS"— Transcripción de la presentación:

1 CURSO DE CARGADOR FRONTAL SOBRE RUEDAS

2 OBJETIVO GENERAL OBJETIVO ESPECIFICO
AL TERMINO DEL PRESENTE CURSO LOS PARTICIPANTES ESTARAN EN CONDICIONES DE OPERAR UN CARGADOR FRONTAL OBJETIVO ESPECIFICO LOS PARTICIPANTES ESTARAN EN CONDICIONES DE IDENTIFICAR LOS COMPONENTES PRINCIPALES DE UN CARGADOR FRONTAL. INTERPRETARAN LAS DISTINTAS SIMBOLOGIAS DE PANEL DE CONTROL. CONOCERAN LAS DIMENSIONES DEL EQUIPO,CAPACIDADES DE BALDE,CAPACIDADES EN LITROS DE LOS DISTINTOS SISTEMAS DEL CARGADOR. CURSO DE CARGADOR FRONTAL

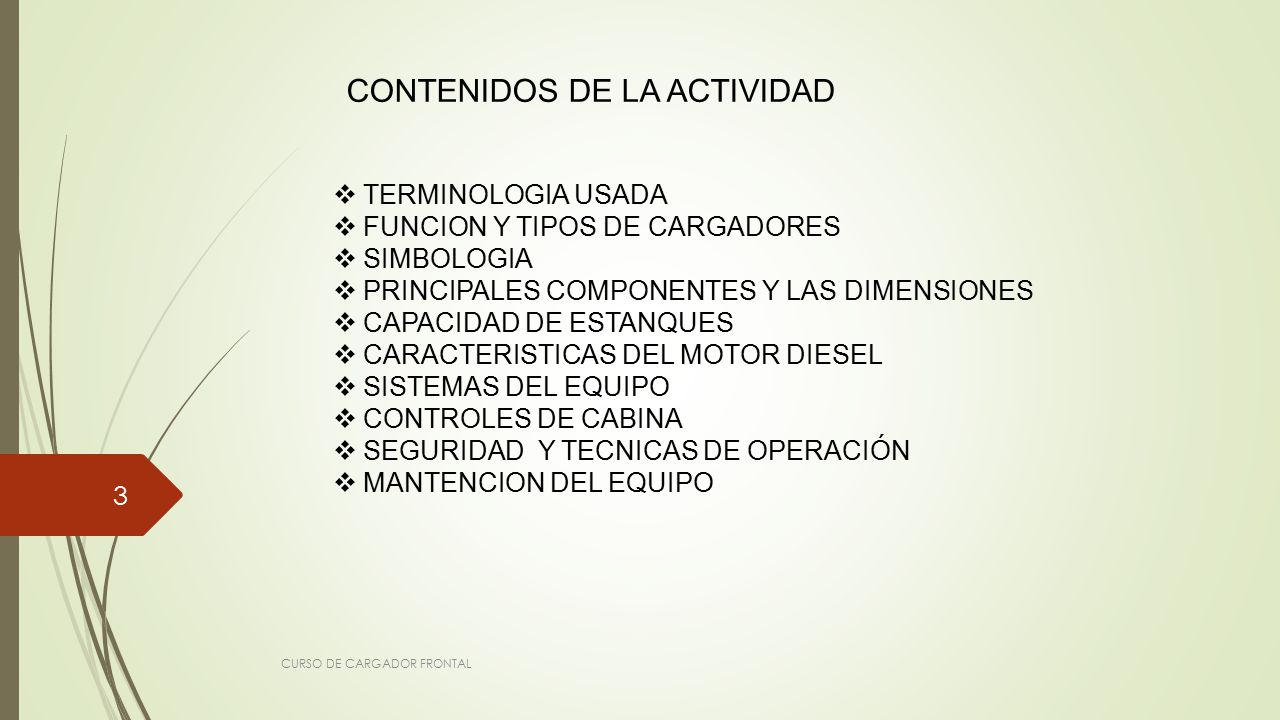

3 CONTENIDOS DE LA ACTIVIDAD
TERMINOLOGIA USADA FUNCION Y TIPOS DE CARGADORES SIMBOLOGIA PRINCIPALES COMPONENTES Y LAS DIMENSIONES CAPACIDAD DE ESTANQUES CARACTERISTICAS DEL MOTOR DIESEL SISTEMAS DEL EQUIPO CONTROLES DE CABINA SEGURIDAD Y TECNICAS DE OPERACIÓN MANTENCION DEL EQUIPO CURSO DE CARGADOR FRONTAL

4 TERMINOLOGIA USADA CABINA FOPS : PROTECCION DE CAIDA DE CUALQUIER MATERIAL SOBRE LA CABINA. CABINA ROPS : PROTECCION ANTIVUELCO DE LA CABINA. HP : UNIDAD DE POTENCIA EN QUE SE MIDE EL MOTOR DIESEL. ADAPTER : COMPONENTE DEL BALDE QUE COMPRENDE DIENTE ,SEGURO,Y PROTECCIONES. PUNTILLA : DIENTE DE PENETRACION DEL BALDE. PROTECCION DE LABIO : PROTECCION LATERAL DEL BALDE. STIC : SISTEMA DE DIRECCION POR JOYSTICK. NEUTRALIZADOR :PEDAL IZQUIERDO EN LA CABINA QUE DESCONECTA LA TRANSMISION PARA DAR MAS FUERZA AL SISTEMA HIDRAULICO. RIMPULL : ES UN REGULADOR DEL TRABAJO QUE REALIZA EL CONVERTIDOR PARA NO PRODUCIR PATINAJE EN RUEDAS DE TRACCION DE LA MAQUINA. EMS,CMS : SISTEMA DE CONTROL ELECTRONICO DE MONITOREO DEL EQUIPO. ECM : MODULO DE CONTROL ELECTRONICO DE MOTOR DIESEL,CHASSIS,TRANSMISION,FRENOS ,DIRECCION,IMPLEMENTOS. CURSO DE CARGADOR FRONTAL

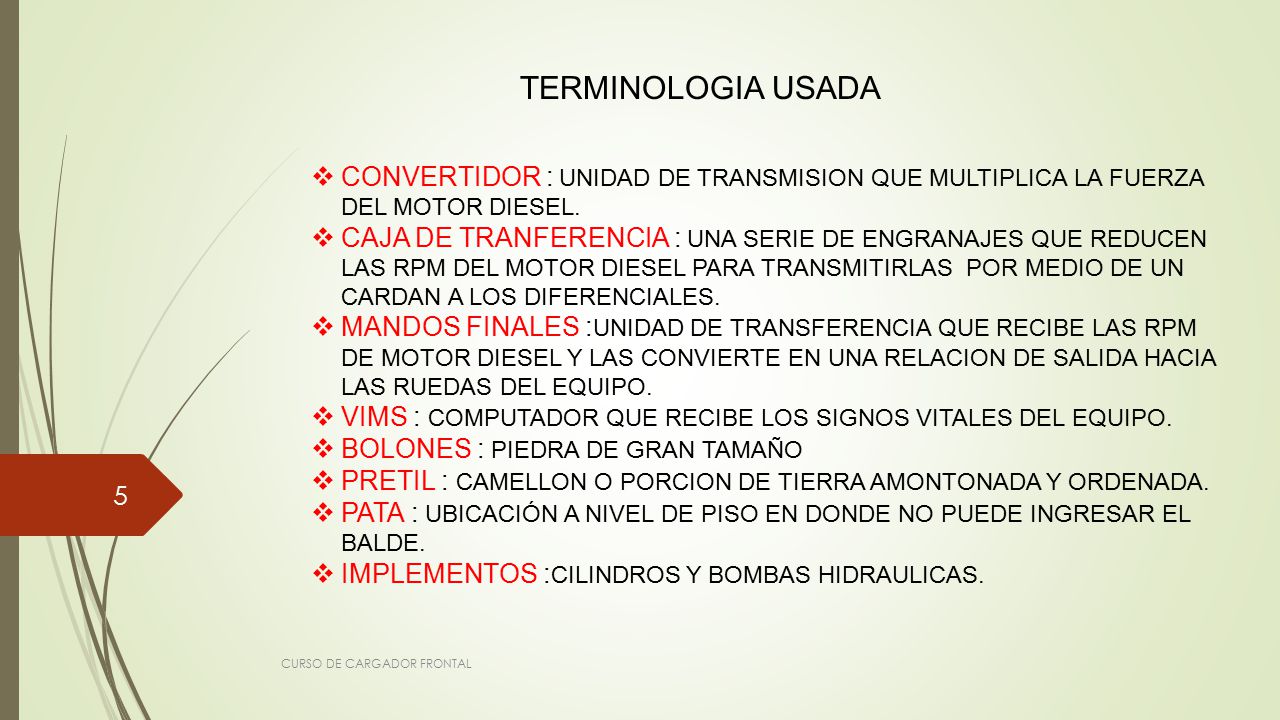

5 TERMINOLOGIA USADA CONVERTIDOR : UNIDAD DE TRANSMISION QUE MULTIPLICA LA FUERZA DEL MOTOR DIESEL. CAJA DE TRANFERENCIA : UNA SERIE DE ENGRANAJES QUE REDUCEN LAS RPM DEL MOTOR DIESEL PARA TRANSMITIRLAS POR MEDIO DE UN CARDAN A LOS DIFERENCIALES. MANDOS FINALES :UNIDAD DE TRANSFERENCIA QUE RECIBE LAS RPM DE MOTOR DIESEL Y LAS CONVIERTE EN UNA RELACION DE SALIDA HACIA LAS RUEDAS DEL EQUIPO. VIMS : COMPUTADOR QUE RECIBE LOS SIGNOS VITALES DEL EQUIPO. BOLONES : PIEDRA DE GRAN TAMAÑO PRETIL : CAMELLON O PORCION DE TIERRA AMONTONADA Y ORDENADA. PATA : UBICACIÓN A NIVEL DE PISO EN DONDE NO PUEDE INGRESAR EL BALDE. IMPLEMENTOS :CILINDROS Y BOMBAS HIDRAULICAS. CURSO DE CARGADOR FRONTAL

6 FUNCION DEL CARGADOR FRONTAL
CURSO DE CARGADOR FRONTAL

7 TIPOS DE CARGADORES CURSO DE CARGADOR FRONTAL

8 TIPOS DE CARGADORES SISTEMA DE TRANSMISION MECANICOS ELECTRICOS
CURSO DE CARGADOR FRONTAL

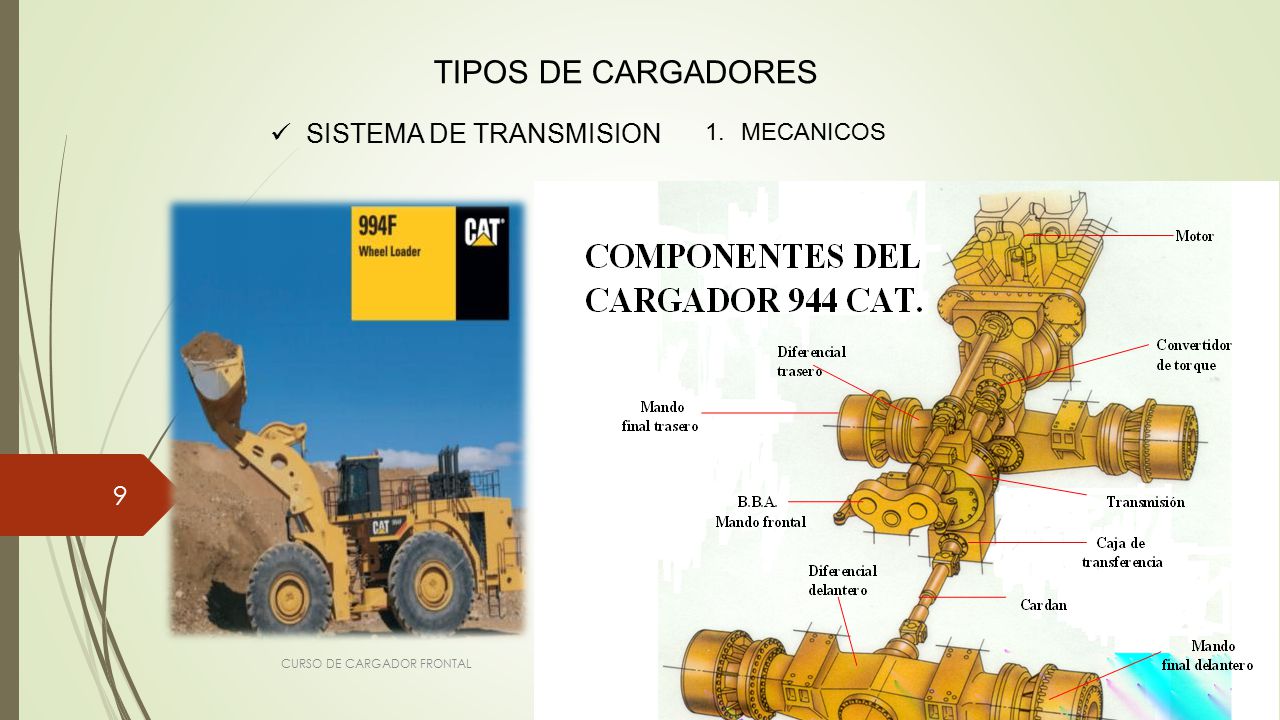

9 TIPOS DE CARGADORES SISTEMA DE TRANSMISION MECANICOS
CURSO DE CARGADOR FRONTAL

10 TIPOS DE CARGADORES SISTEMA DE TRANSMISION MECANICOS
CURSO DE CARGADOR FRONTAL

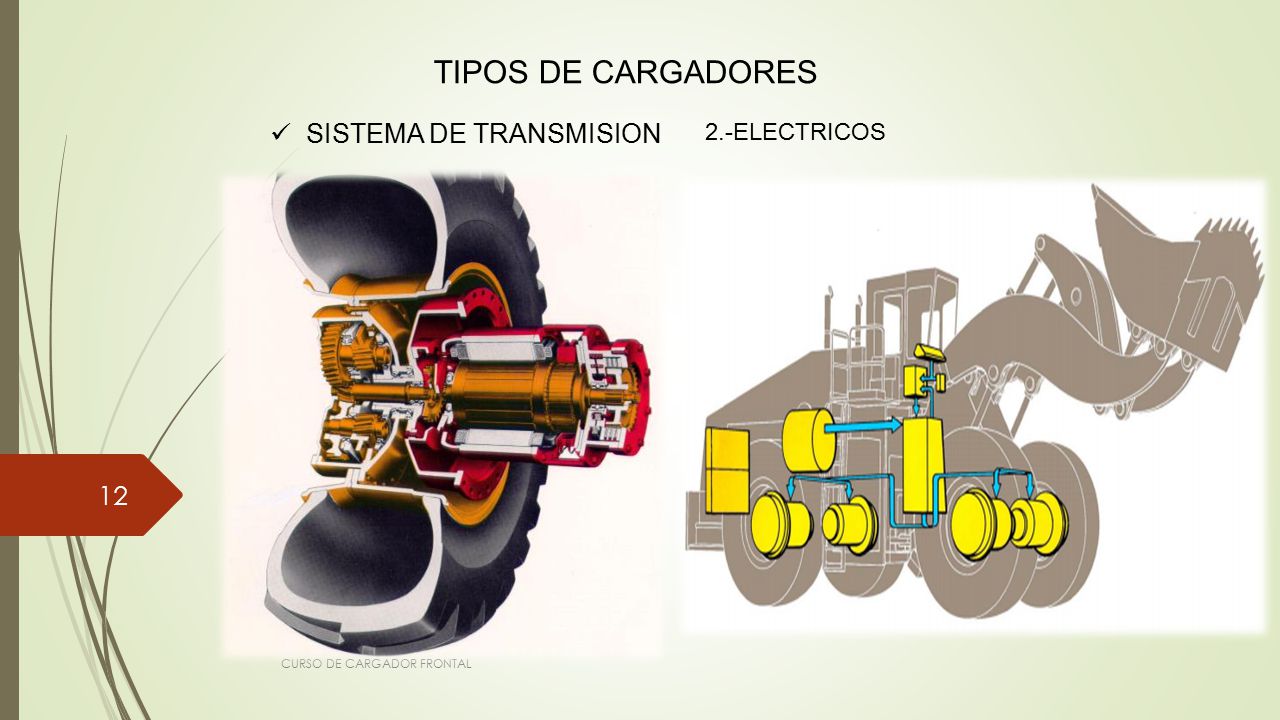

11 TIPOS DE CARGADORES SISTEMA DE TRANSMISION 2.-ELECTRICOS
CURSO DE CARGADOR FRONTAL

12 TIPOS DE CARGADORES SISTEMA DE TRANSMISION 2.-ELECTRICOS
CURSO DE CARGADOR FRONTAL

13 TIPOS DE CARGADORES CAPACIDADES PESO VACIO CAPACIDAD BALDE MOTOR
POTENCIA LARGO ANCHO BALDE ALTURA LEVANTAMIENTO CATERPILLAR 994F Kg. Kg. 3516BHD EUI 1577HP 16,877Mts. 5,31Mts. 10,933Mts. LETOURNEAU L1850 Kg. 45.360Kg. QSK60 2000HP 17,83Mts. 6,40Mts. 11,95Mts. CURSO DE CARGADOR FRONTAL

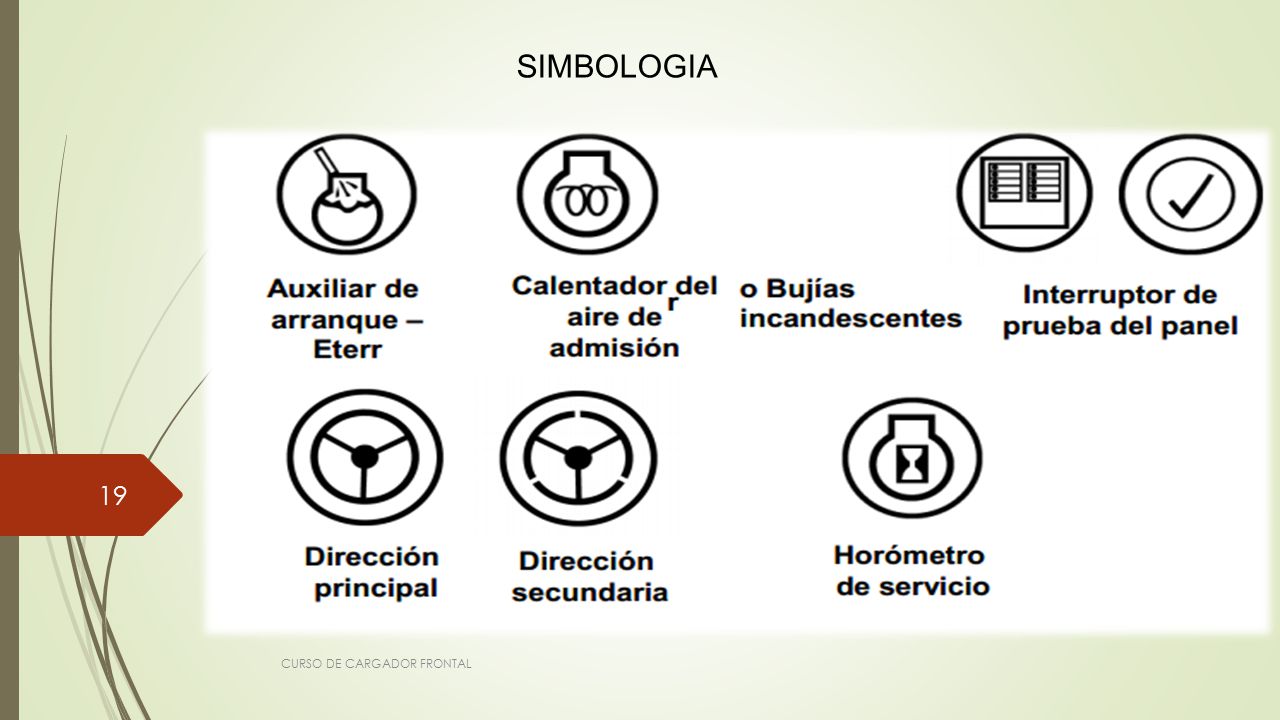

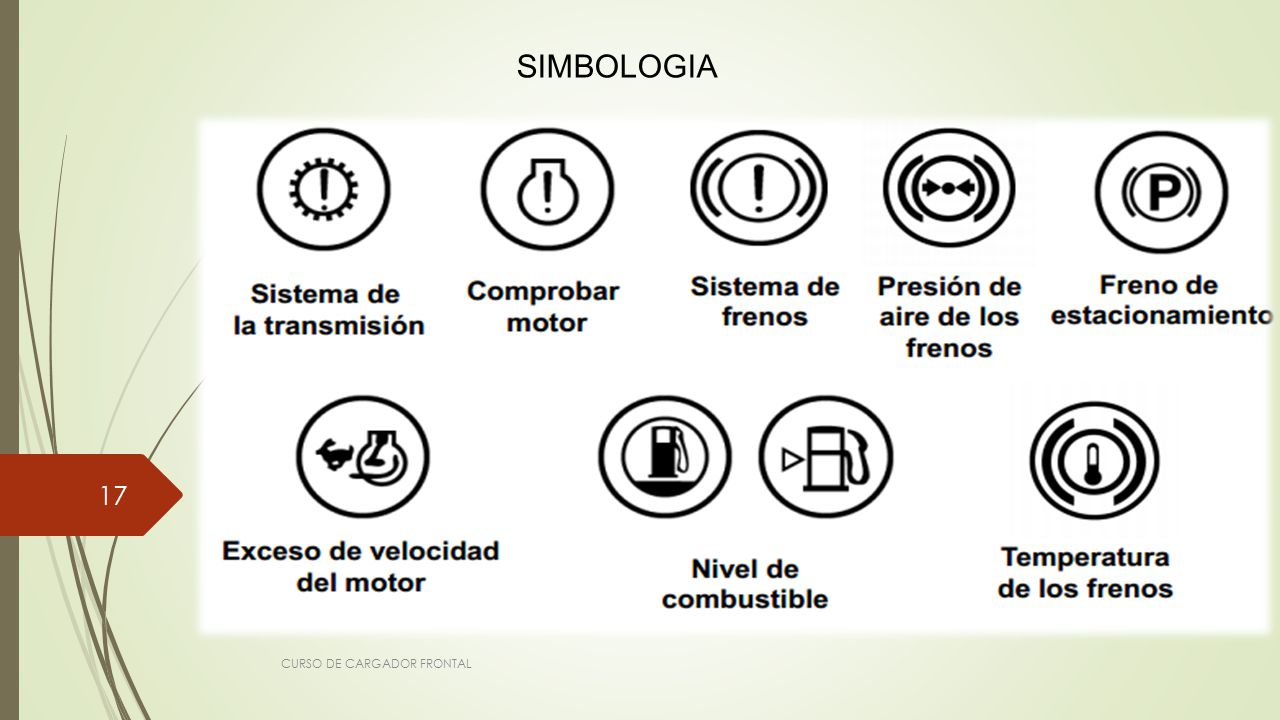

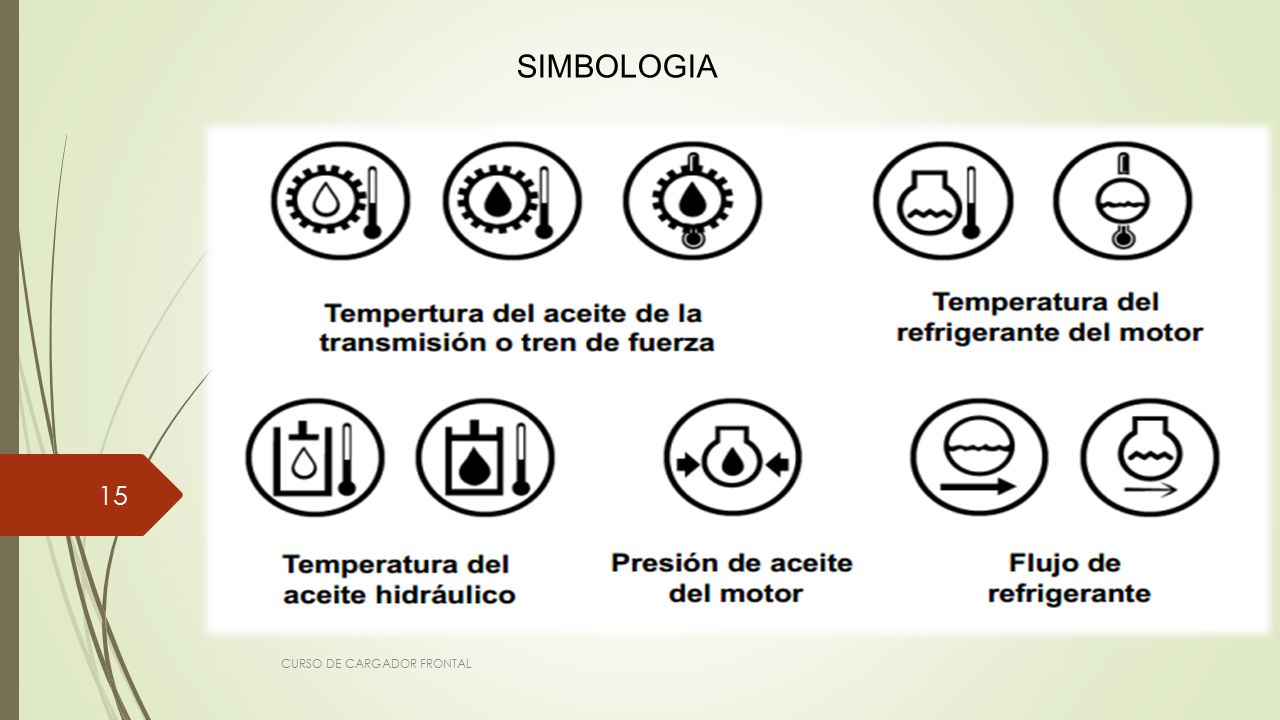

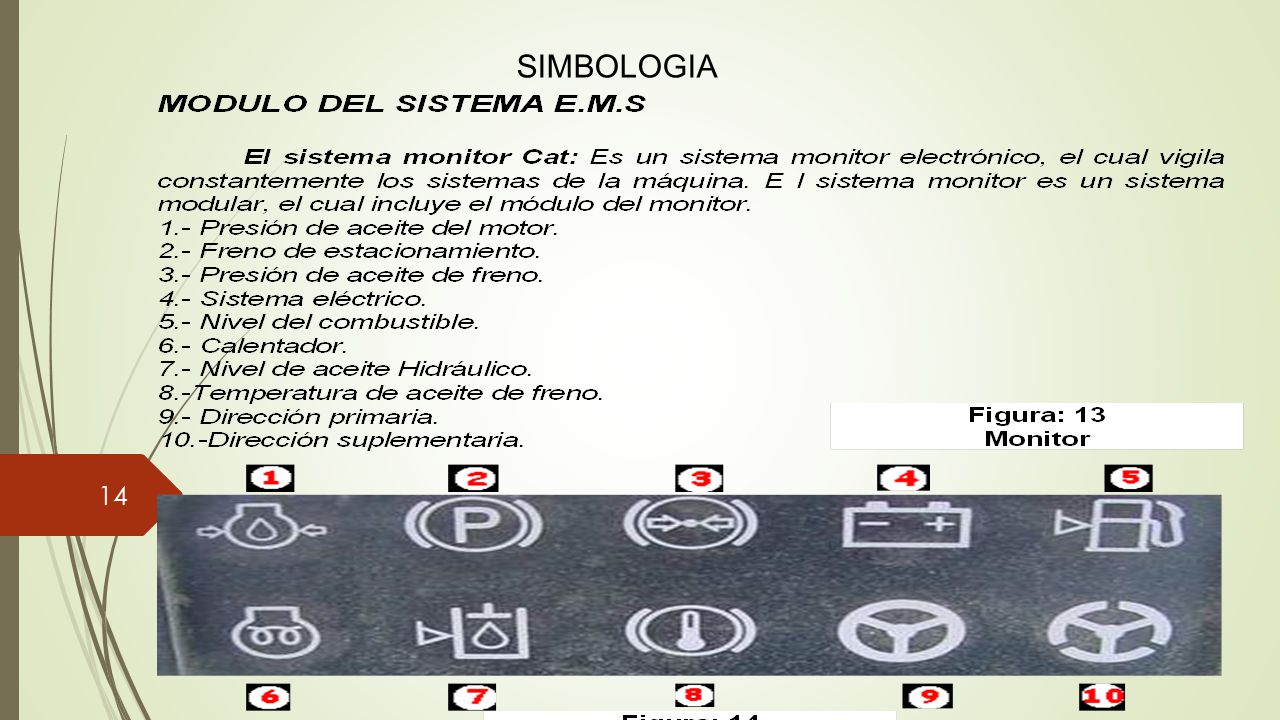

14 SIMBOLOGIA CURSO DE CARGADOR FRONTAL

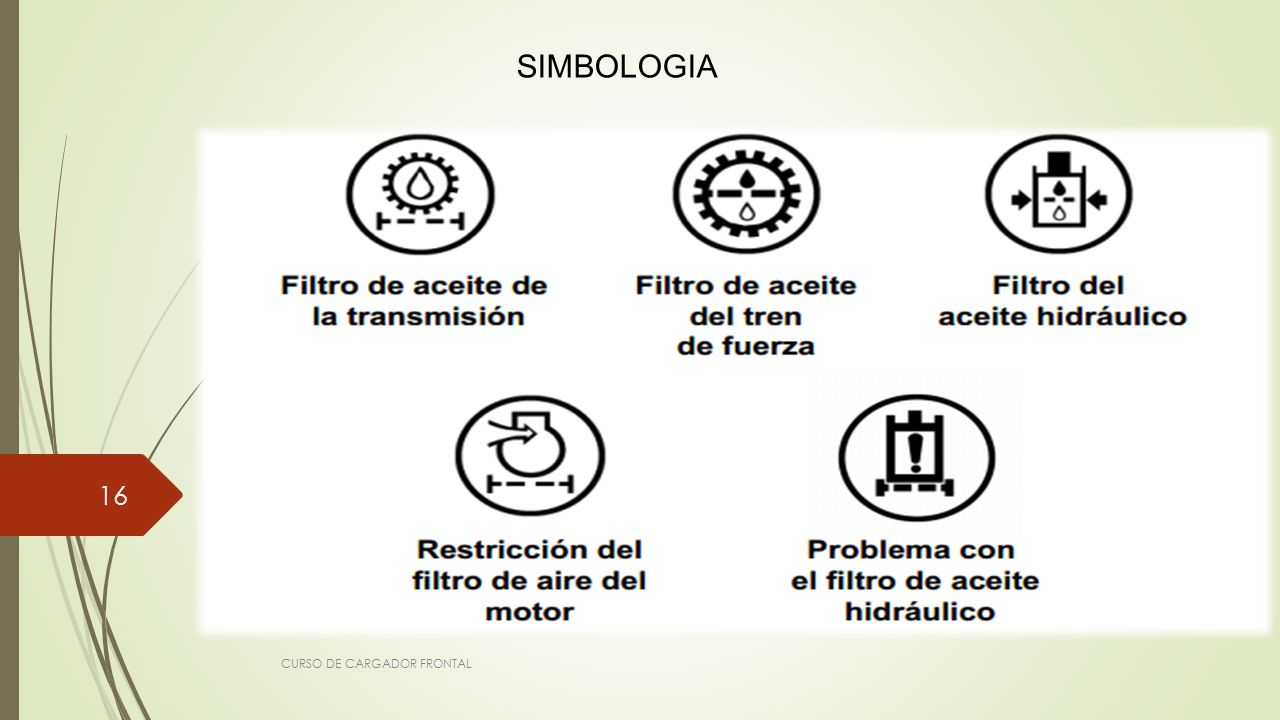

15 SIMBOLOGIA CURSO DE CARGADOR FRONTAL

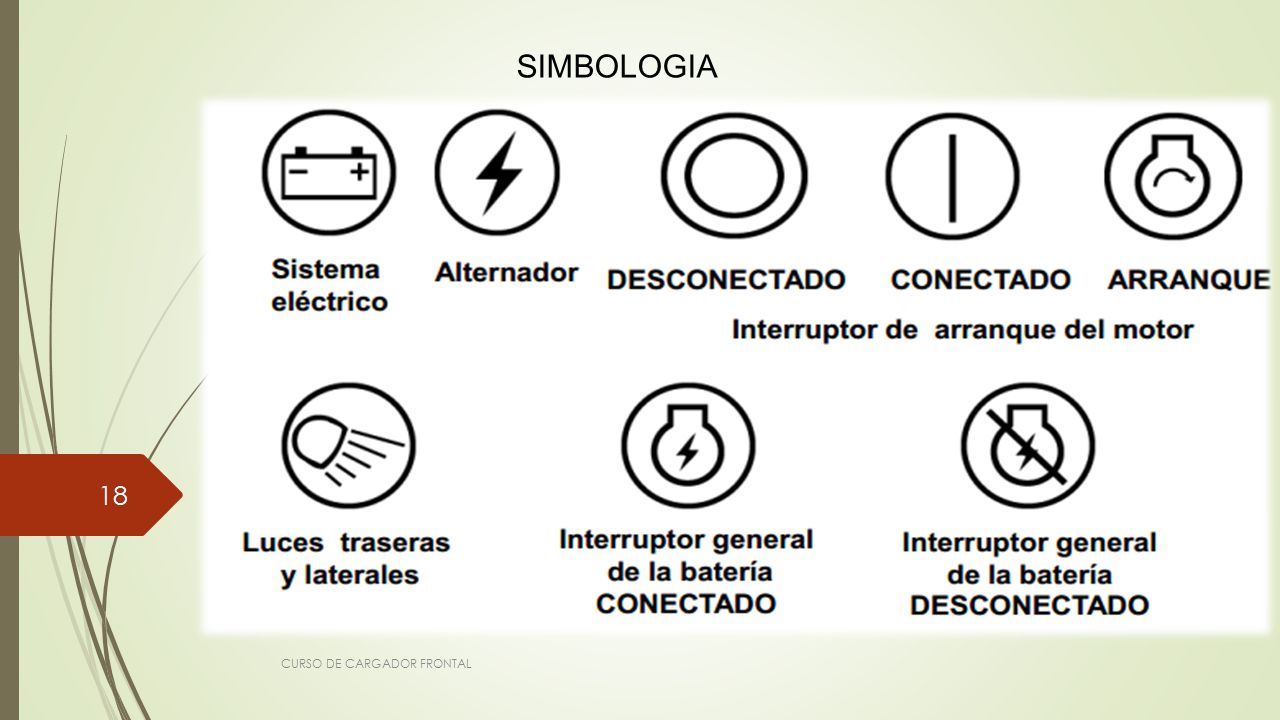

16 SIMBOLOGIA CURSO DE CARGADOR FRONTAL

17 SIMBOLOGIA CURSO DE CARGADOR FRONTAL

18 SIMBOLOGIA CURSO DE CARGADOR FRONTAL

19 SIMBOLOGIA CURSO DE CARGADOR FRONTAL

20 PRINCIPALES COMPONENTES DEL CARGADOR FRONTAL
CURSO DE CARGADOR FRONTAL

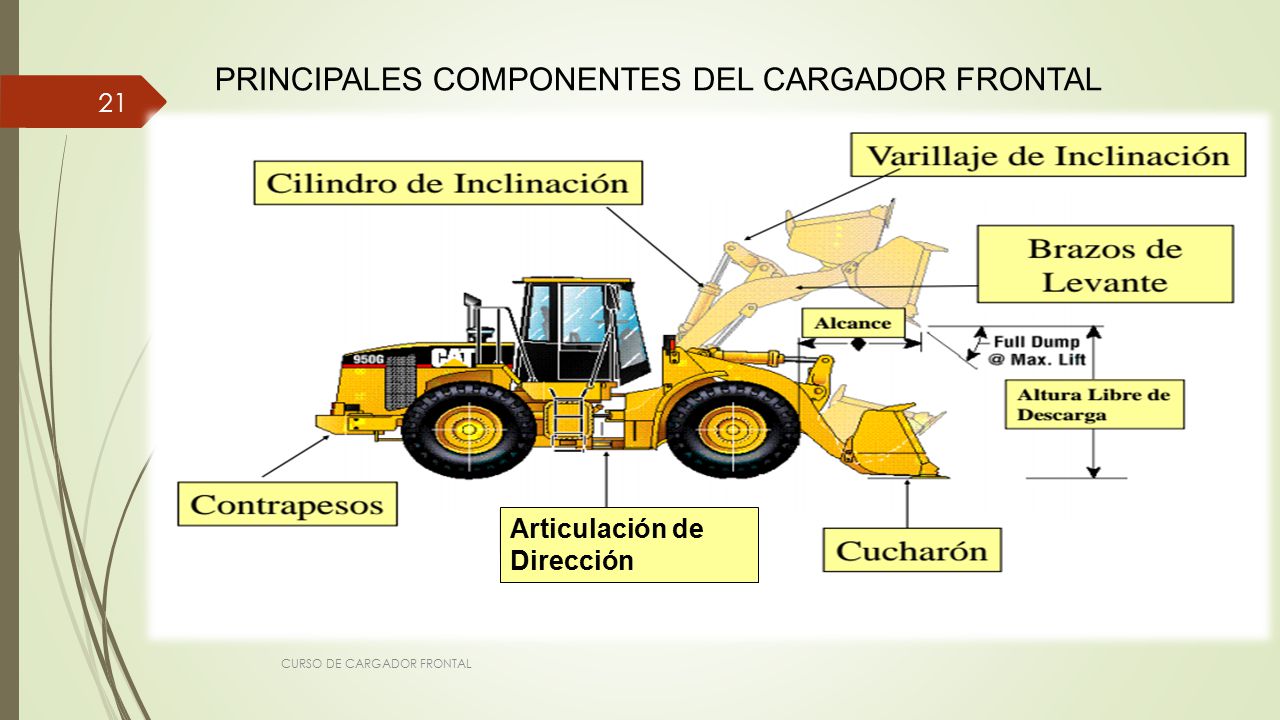

21 PRINCIPALES COMPONENTES DEL CARGADOR FRONTAL

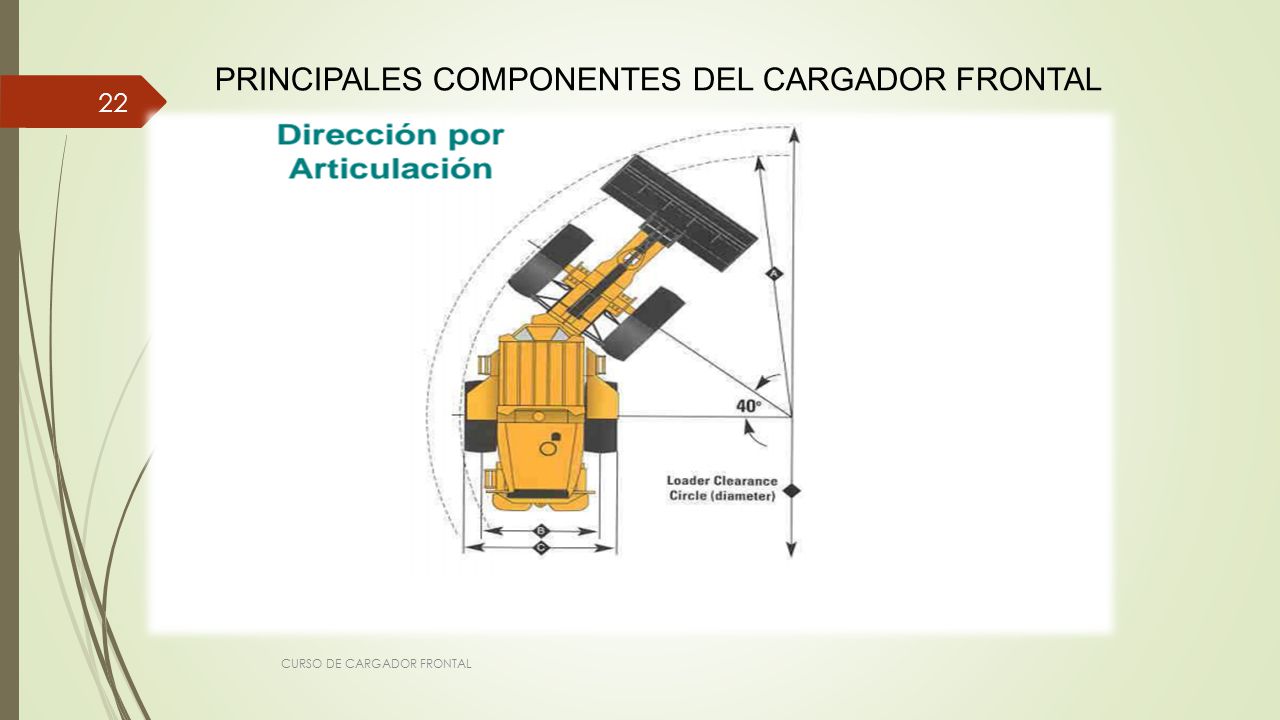

Articulación de Dirección CURSO DE CARGADOR FRONTAL

22 PRINCIPALES COMPONENTES DEL CARGADOR FRONTAL
CURSO DE CARGADOR FRONTAL

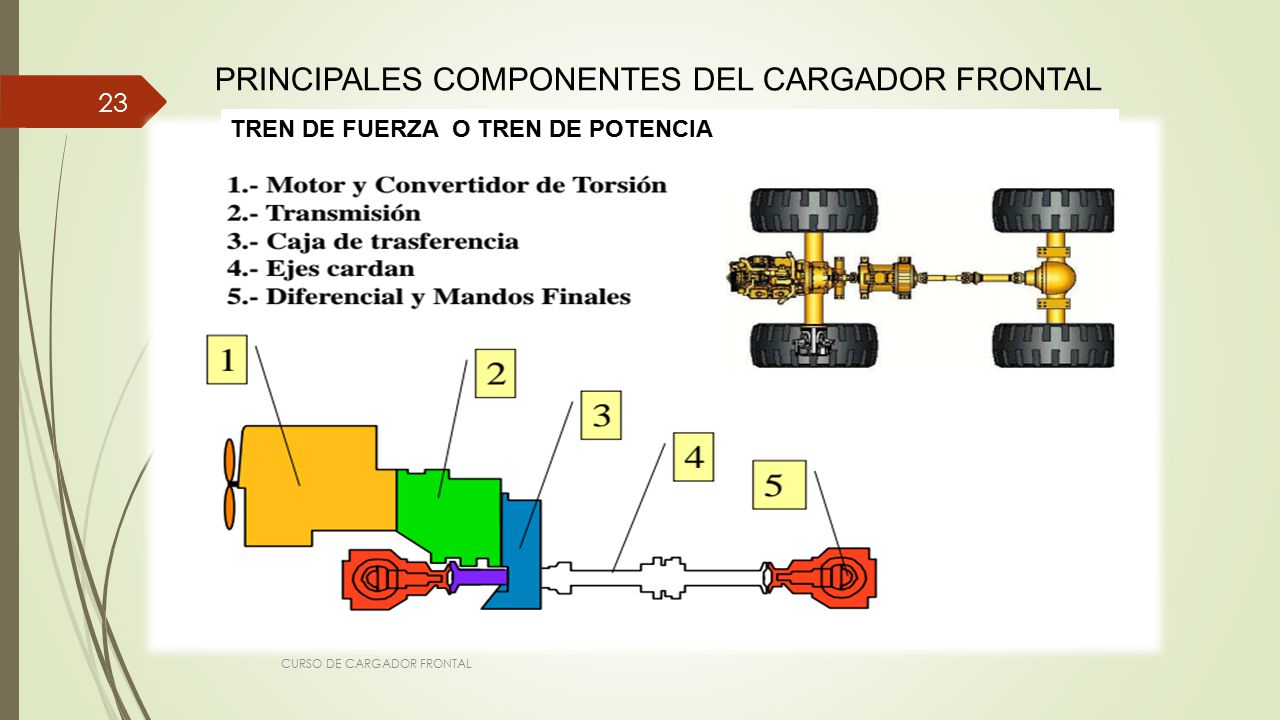

23 PRINCIPALES COMPONENTES DEL CARGADOR FRONTAL
TREN DE FUERZA O TREN DE POTENCIA CURSO DE CARGADOR FRONTAL

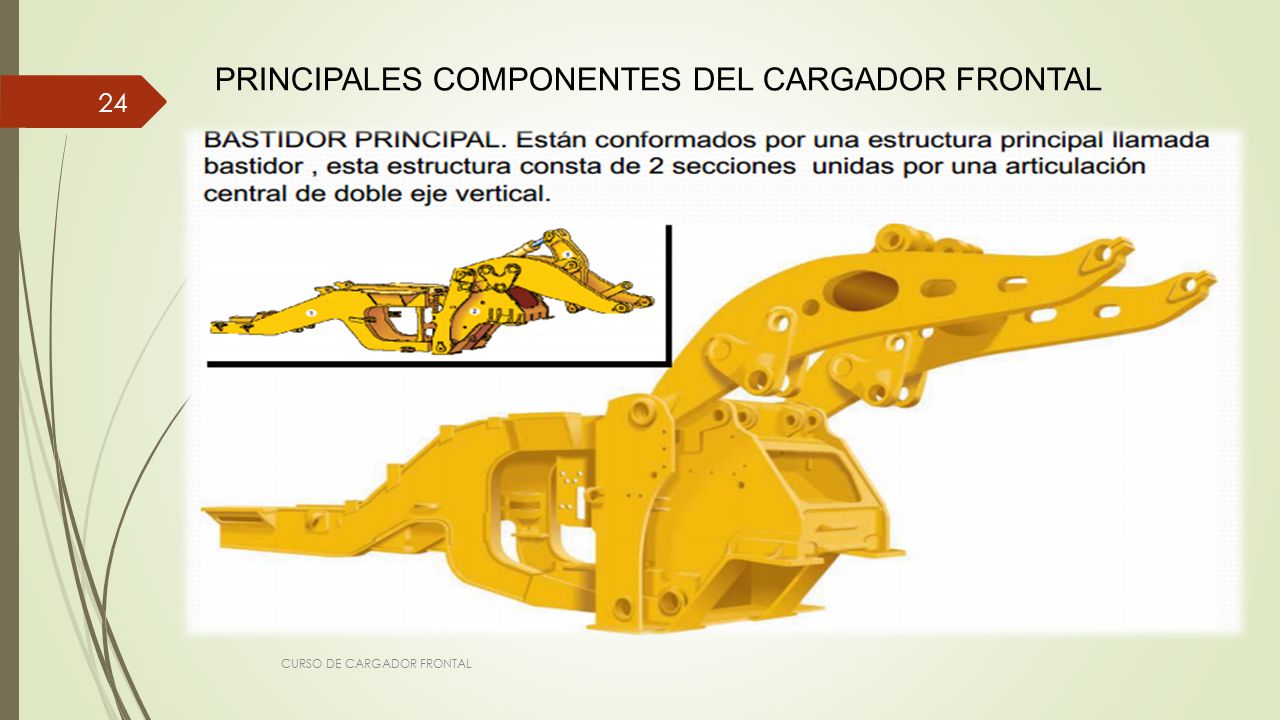

24 PRINCIPALES COMPONENTES DEL CARGADOR FRONTAL
CURSO DE CARGADOR FRONTAL

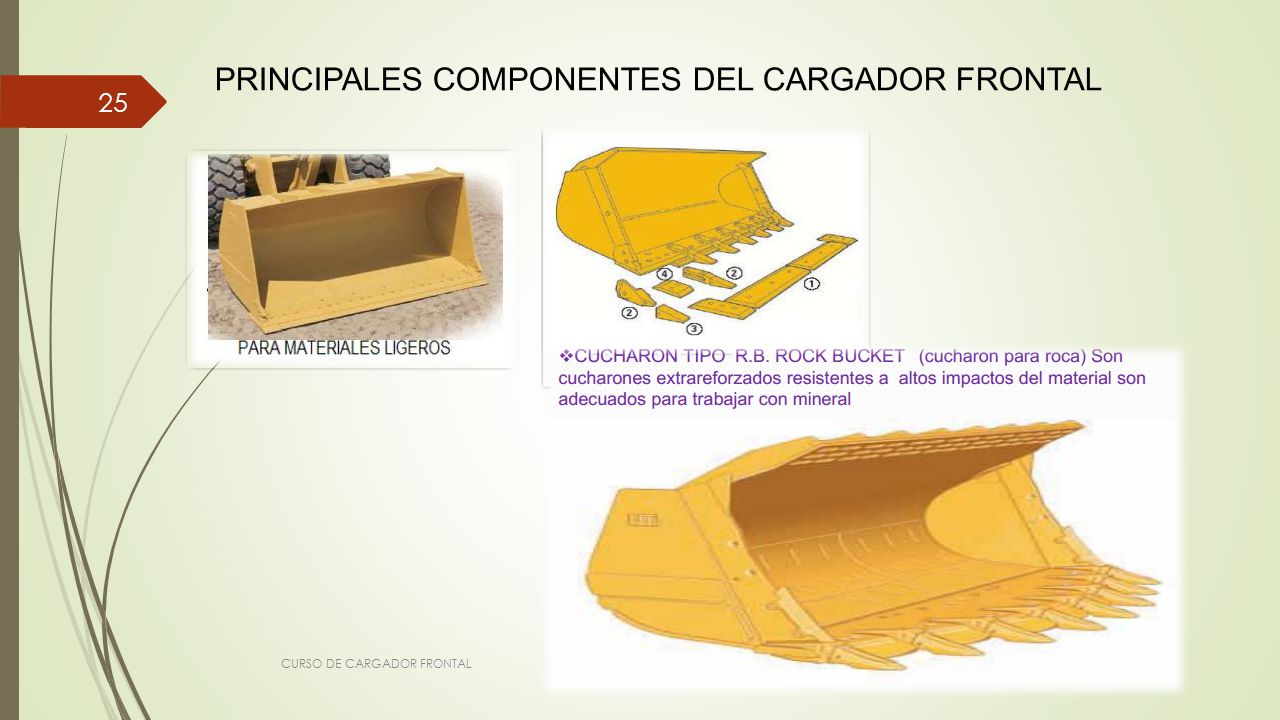

25 PRINCIPALES COMPONENTES DEL CARGADOR FRONTAL
CURSO DE CARGADOR FRONTAL

26 DIMENSIONES CURSO DE CARGADOR FRONTAL

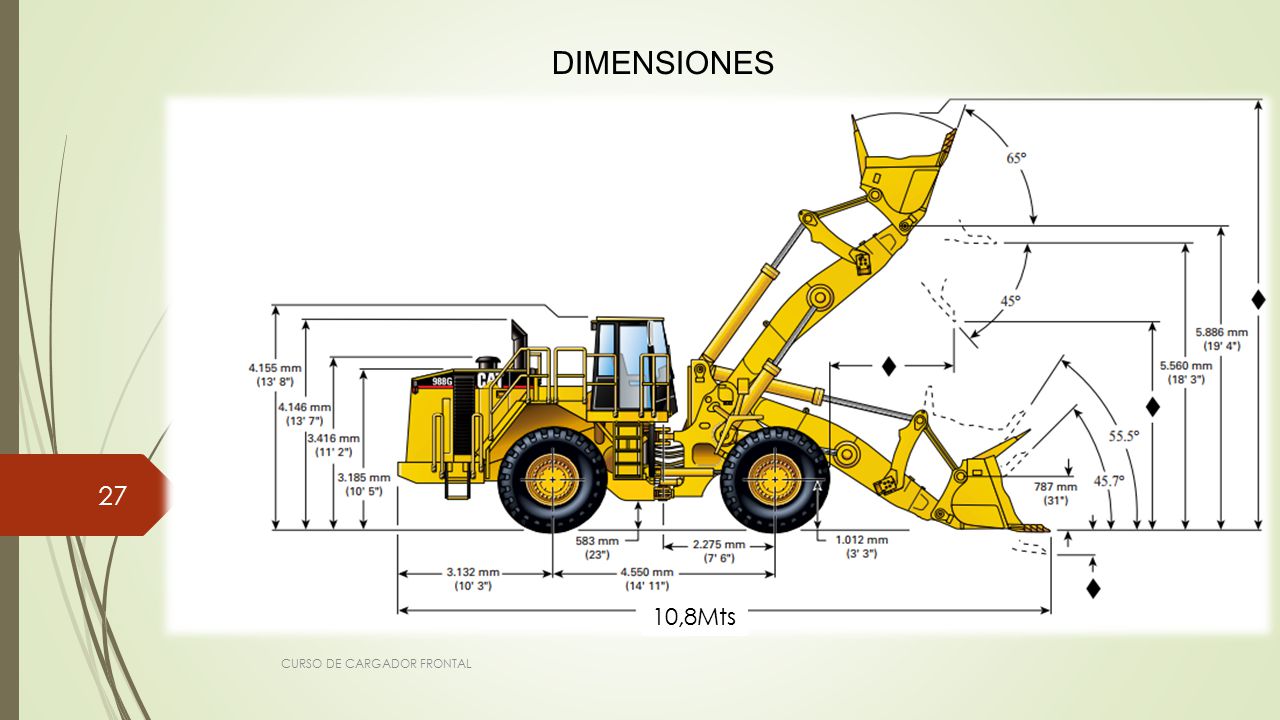

27 DIMENSIONES 10,8Mts CURSO DE CARGADOR FRONTAL

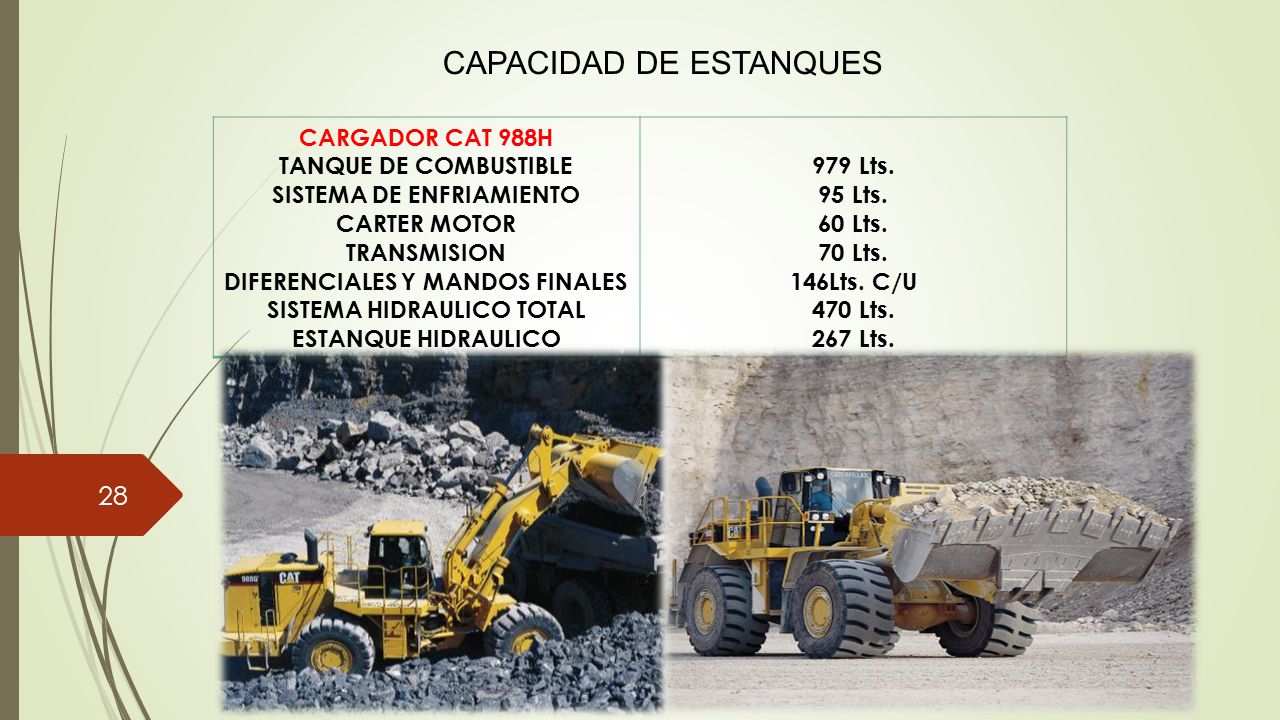

28 CAPACIDAD DE ESTANQUES
CARGADOR CAT 988H TANQUE DE COMBUSTIBLE SISTEMA DE ENFRIAMIENTO CARTER MOTOR TRANSMISION DIFERENCIALES Y MANDOS FINALES SISTEMA HIDRAULICO TOTAL ESTANQUE HIDRAULICO 979 Lts. 95 Lts. 60 Lts. 70 Lts. 146Lts. C/U 470 Lts. 267 Lts. CURSO DE CARGADOR FRONTAL
