1 Upgrade para Cámaras GE 400ACT/XCT/XRT * ( C61 / C61x / R91x ) + IM512P/E

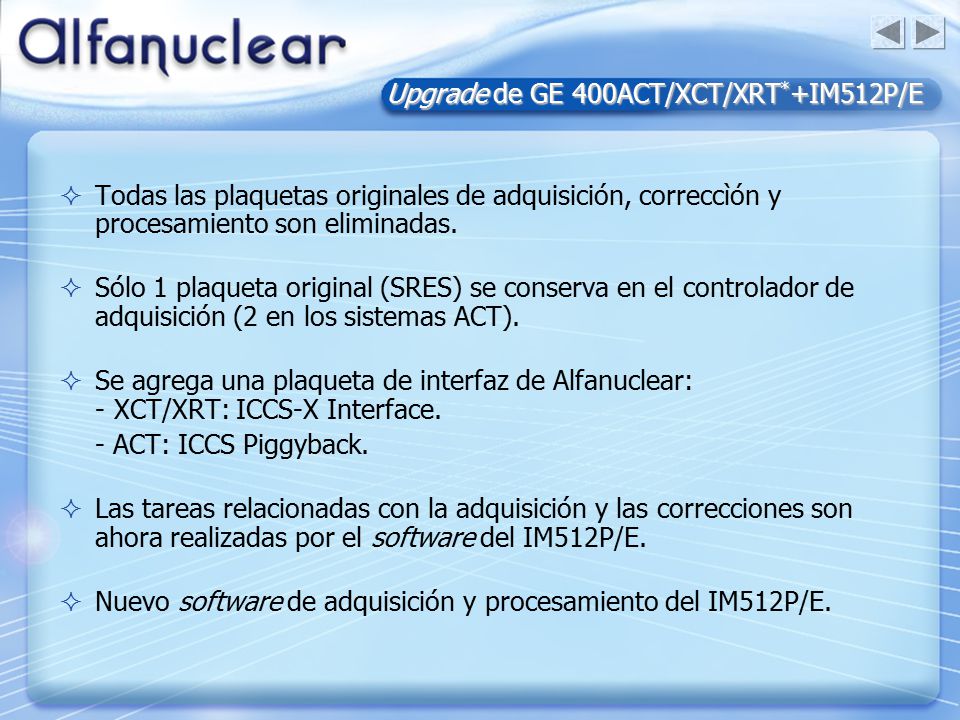

2 Upgrade de GE 400ACT/XCT/XRT * +IM512P/E  Todas las plaquetas originales de adquisición, correccìón y procesamiento son eliminadas.  Sólo 1 plaqueta original (SRES) se conserva en el controlador de adquisición (2 en los sistemas ACT).  Se agrega una plaqueta de interfaz de Alfanuclear: - XCT/XRT: ICCS-X Interface. - ACT: ICCS Piggyback.  Las tareas relacionadas con la adquisición y las correcciones son ahora realizadas por el software del IM512P/E.  Nuevo software de adquisición y procesamiento del IM512P/E.

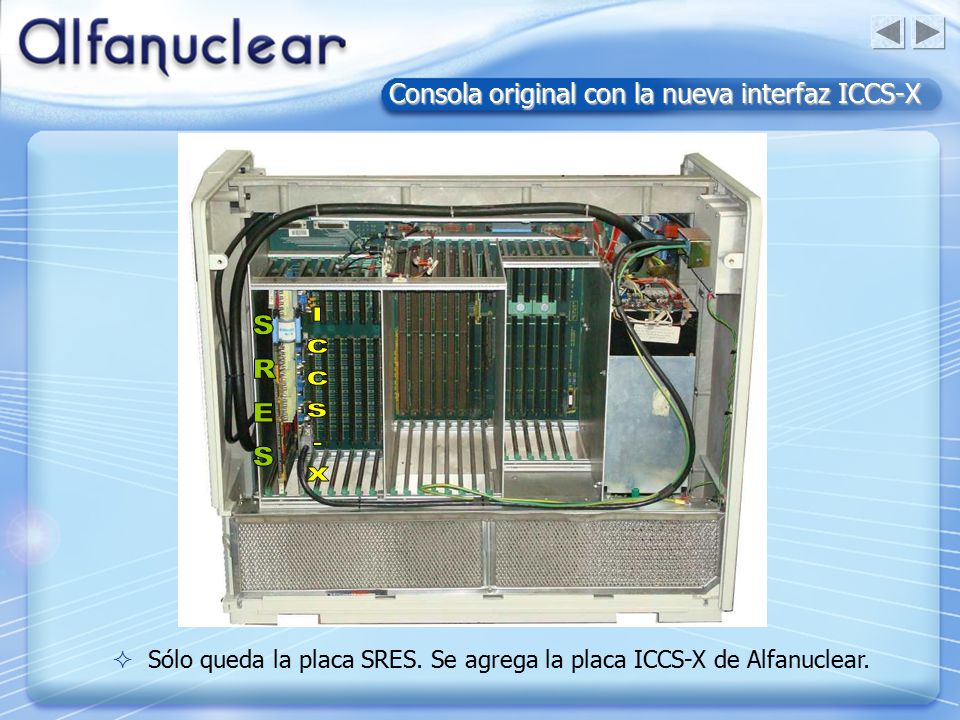

3 Consola original con la nueva interfaz ICCS-X  Sólo queda la placa SRES. Se agrega la placa ICCS-X de Alfanuclear.

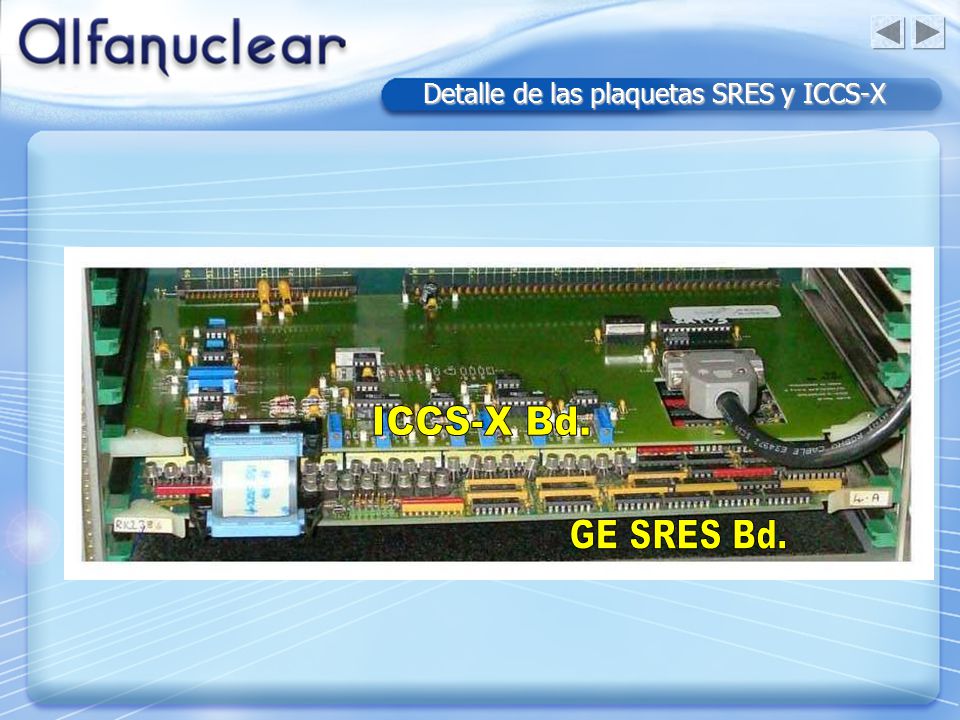

4 Detalle de las plaquetas SRES y ICCS-X

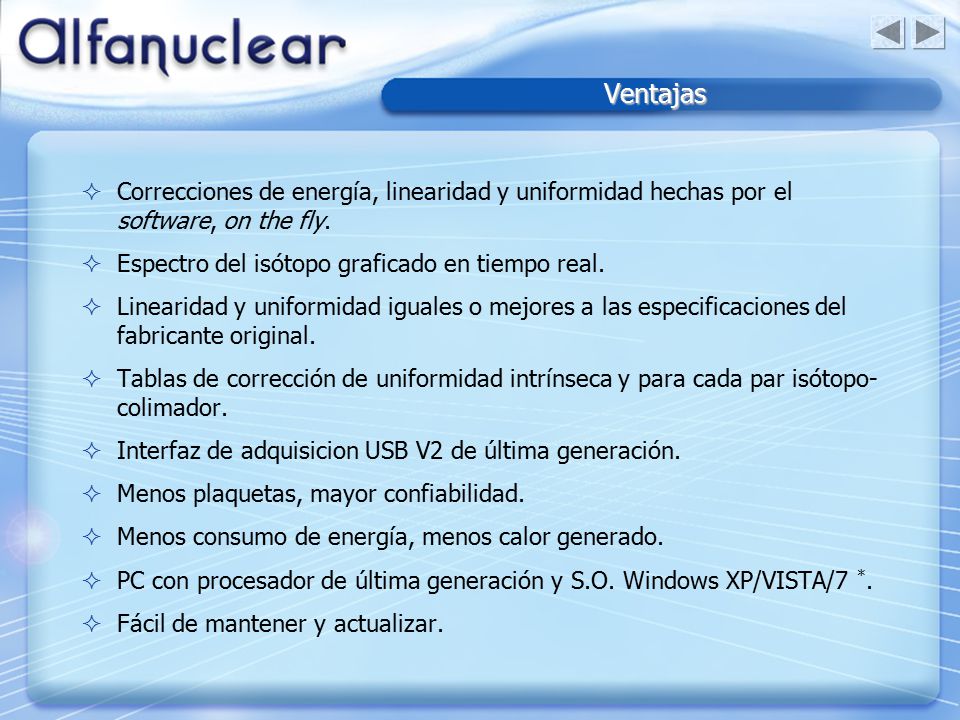

5 Ventajas  Correcciones de energía, linearidad y uniformidad hechas por el software, on the fly.  Espectro del isótopo graficado en tiempo real.  Linearidad y uniformidad iguales o mejores a las especificaciones del fabricante original.  Tablas de corrección de uniformidad intrínseca y para cada par isótopo- colimador.  Interfaz de adquisicion USB V2 de última generación.  Menos plaquetas, mayor confiabilidad.  Menos consumo de energía, menos calor generado.  PC con procesador de última generación y S.O. Windows XP/VISTA/7 *.  Fácil de mantener y actualizar.

6 Controles de Calidad

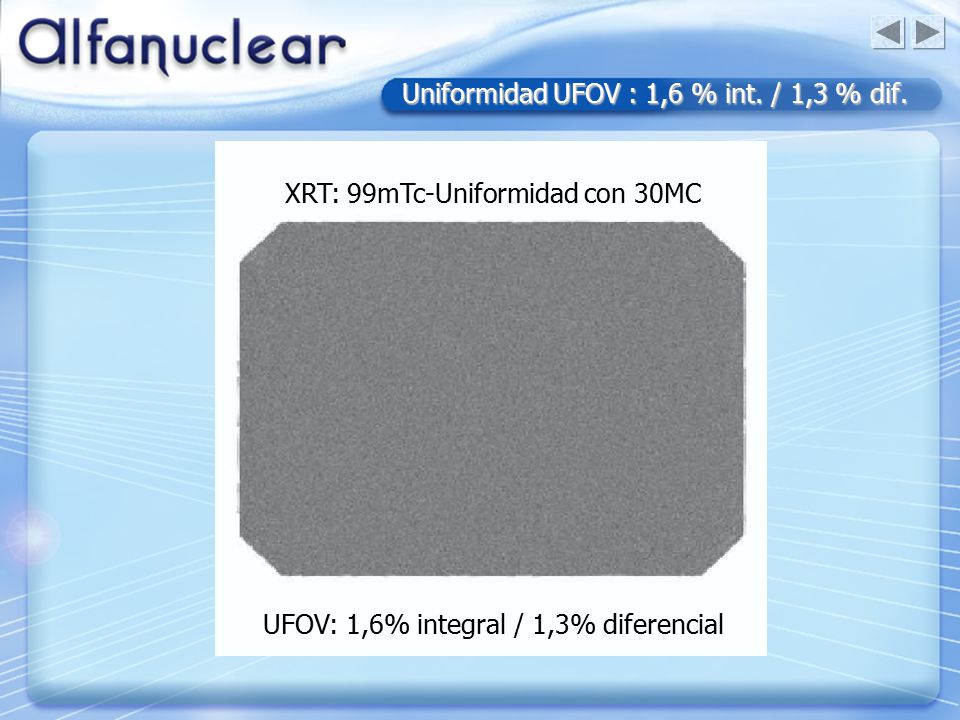

7 Uniformidad UFOV : 1,6 % int. / 1,3 % dif. UFOV: 1,6% integral / 1,3% diferencial XRT: 99mTc-Uniformidad con 30MC

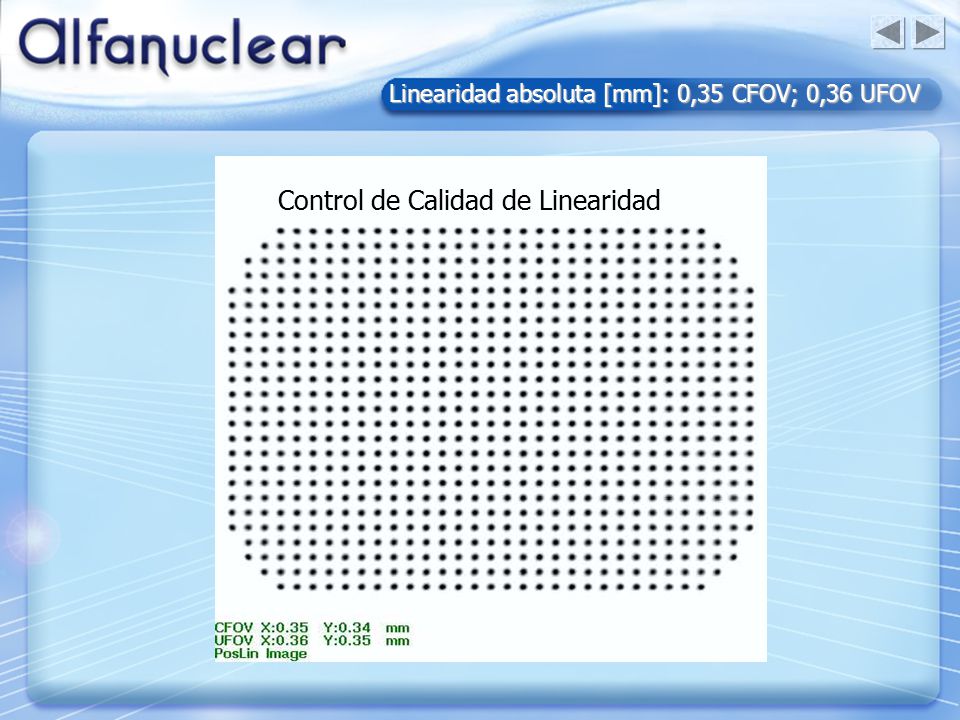

8 Linearidad absoluta [mm]: 0,35 CFOV; 0,36 UFOV Control de Calidad de Linearidad

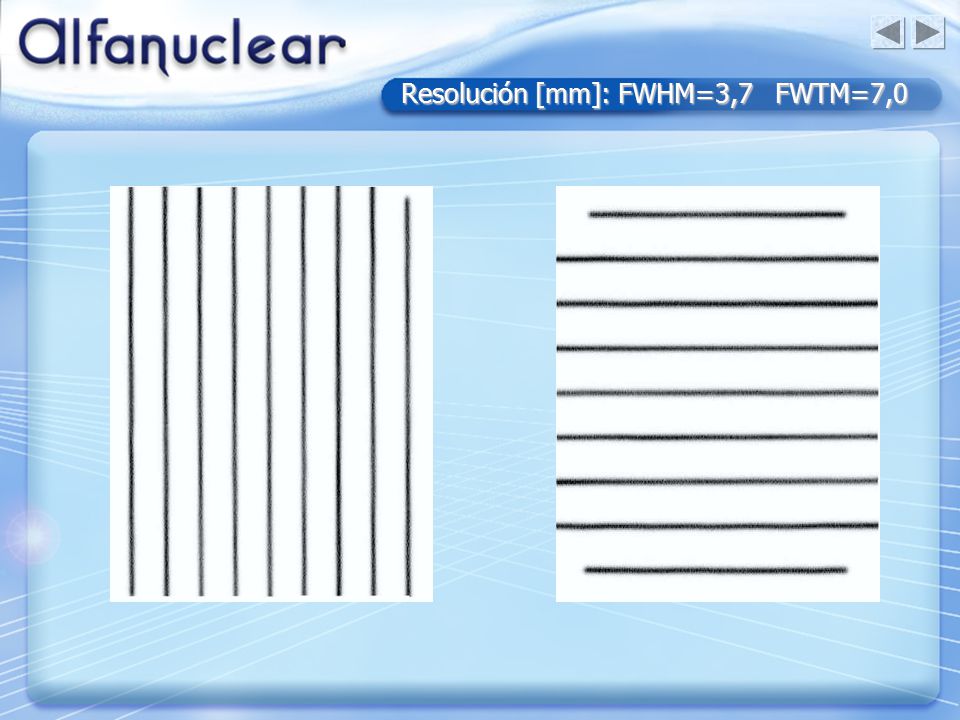

9 Resolución [mm]: FWHM=3,7 FWTM=7,0

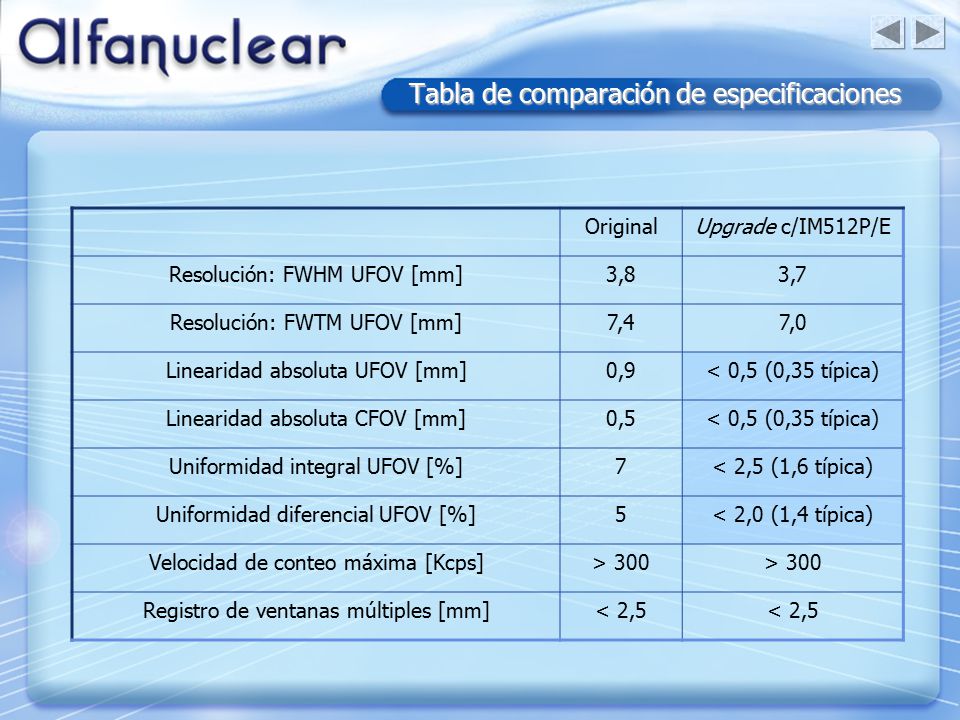

10 Tabla de comparación de especificaciones OriginalUpgrade c/IM512P/E Resolución: FWHM UFOV [mm]3,83,7 Resolución: FWTM UFOV [mm]7,47,0 Linearidad absoluta UFOV [mm]0,9< 0,5 (0,35 típica) Linearidad absoluta CFOV [mm]0,5< 0,5 (0,35 típica) Uniformidad integral UFOV [%]7< 2,5 (1,6 típica) Uniformidad diferencial UFOV [%]5< 2,0 (1,4 típica) Velocidad de conteo máxima [Kcps]> 300 Registro de ventanas múltiples [mm]< 2,5

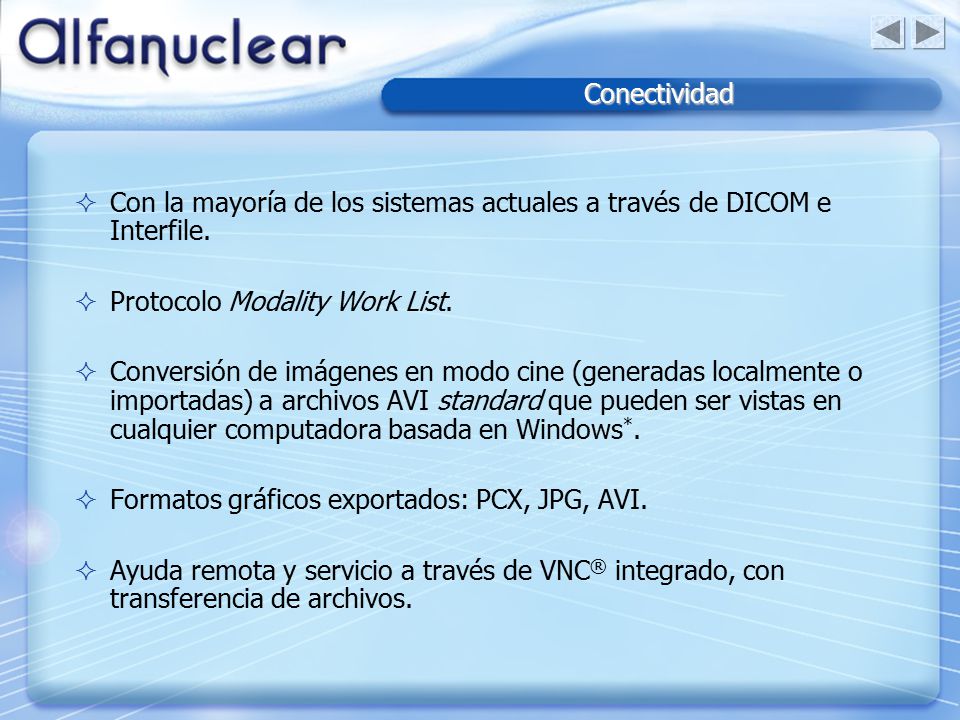

11 Conectividad Conectividad  Con la mayoría de los sistemas actuales a través de DICOM e Interfile.  Protocolo Modality Work List.  Conversión de imágenes en modo cine (generadas localmente o importadas) a archivos AVI standard que pueden ser vistas en cualquier computadora basada en Windows *.  Formatos gráficos exportados: PCX, JPG, AVI.  Ayuda remota y servicio a través de VNC ® integrado, con transferencia de archivos.

12 FinContáctenos  Dirección: Elpidio González 4717. (C1407GBC) Ciudad de Buenos Aires República Argentina  Teléfono: (54 11) 4566-1202 / 5119  Fax: (54 11) 4566-5822  e-mail: admin@alfanuclear.com * GE 400ACT, XCT y XRT son marcas de GE Healthcare, una división de General Electric Company. ** Windows, Windows XP, Vista y Windows 7 son marcas registradas de Microsoft Corporation. Todas las demás marcas mencionadas son propiedad de sus respectivos dueños.
