Análisis comparativo de rendimiento

Presentación del tema: "Análisis comparativo de rendimiento"— Transcripción de la presentación:

1 Análisis comparativo de rendimiento
¿Qué sistema informático tiene mejor rendimiento para una carga determinada? Usuarios, administradores y diseñadores

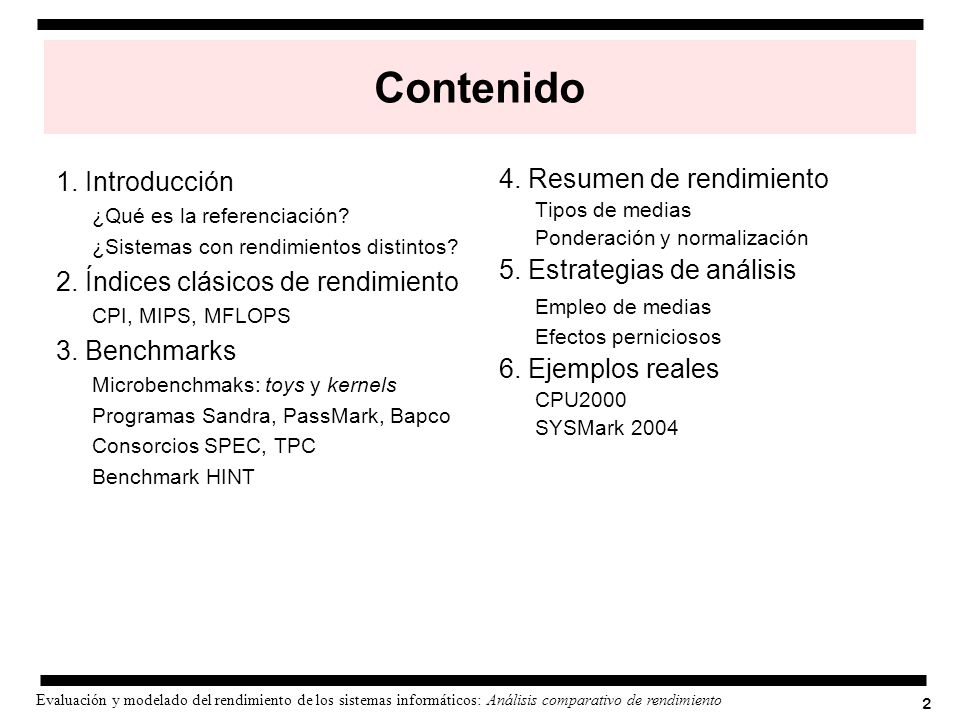

2 Contenido 1. Introducción 2. Índices clásicos de rendimiento
¿Qué es la referenciación? ¿Sistemas con rendimientos distintos? 2. Índices clásicos de rendimiento CPI, MIPS, MFLOPS 3. Benchmarks Microbenchmaks: toys y kernels Programas Sandra, PassMark, Bapco Consorcios SPEC, TPC Benchmark HINT 4. Resumen de rendimiento Tipos de medias Ponderación y normalización 5. Estrategias de análisis Empleo de medias Efectos perniciosos 6. Ejemplos reales CPU2000 SYSMark 2004

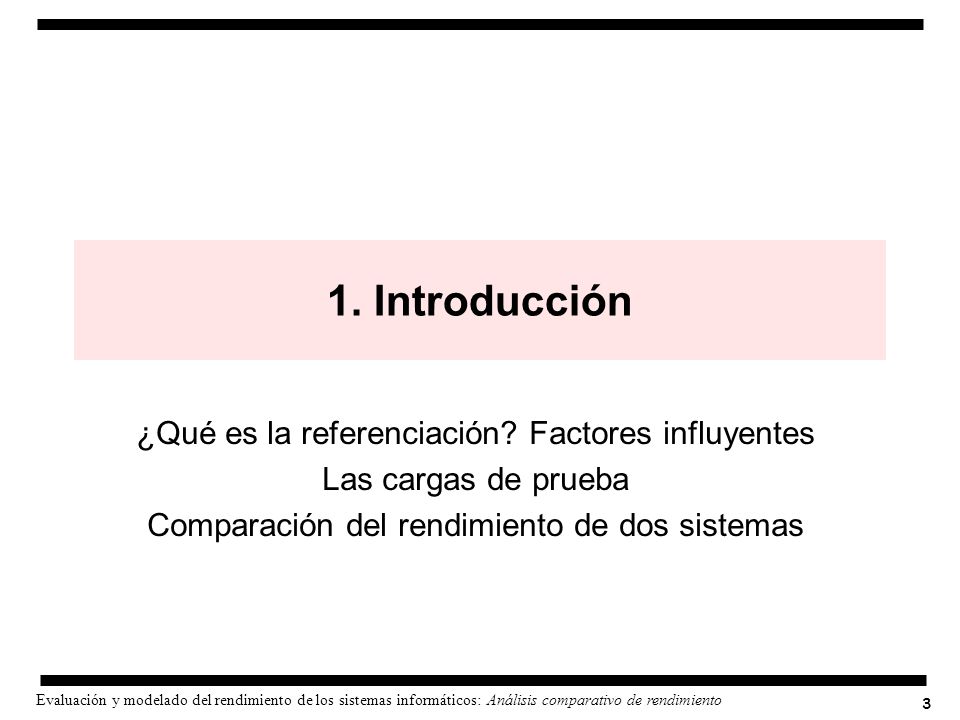

3 1. Introducción ¿Qué es la referenciación? Factores influyentes
Las cargas de prueba Comparación del rendimiento de dos sistemas

4 ¿Qué es la referenciación?
Referenciación (benchmarking) Técnicas usadas en la comparación del rendimiento de diferentes sistemas informáticos Todos los sistemas se han de someter a la misma carga Prestaciones = f (carga) Índice de prestaciones Carga S1 S2 S3 Sistema

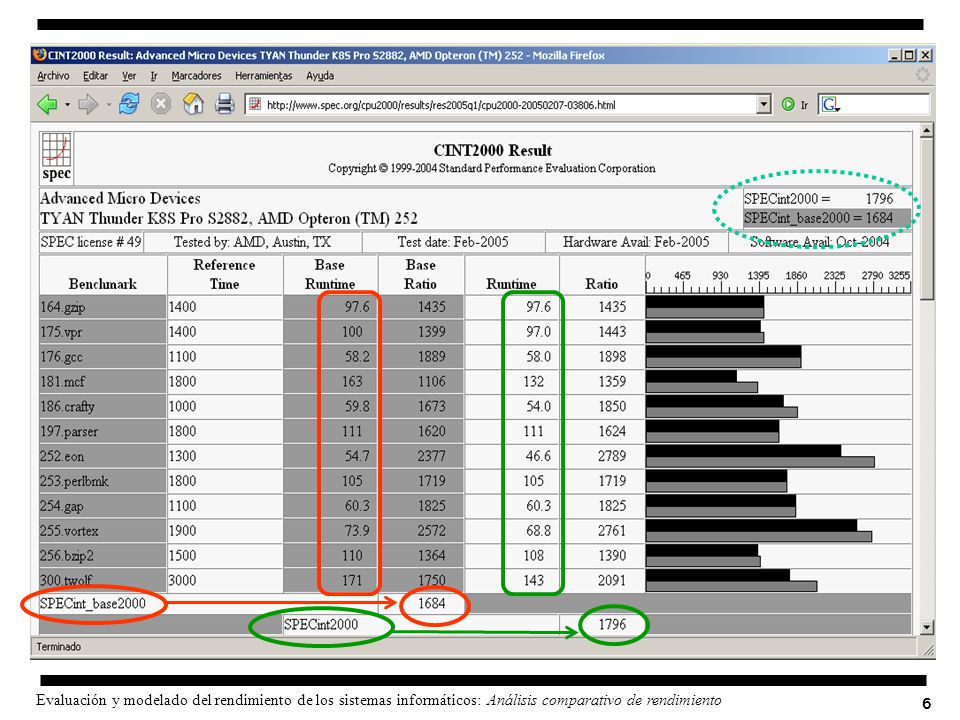

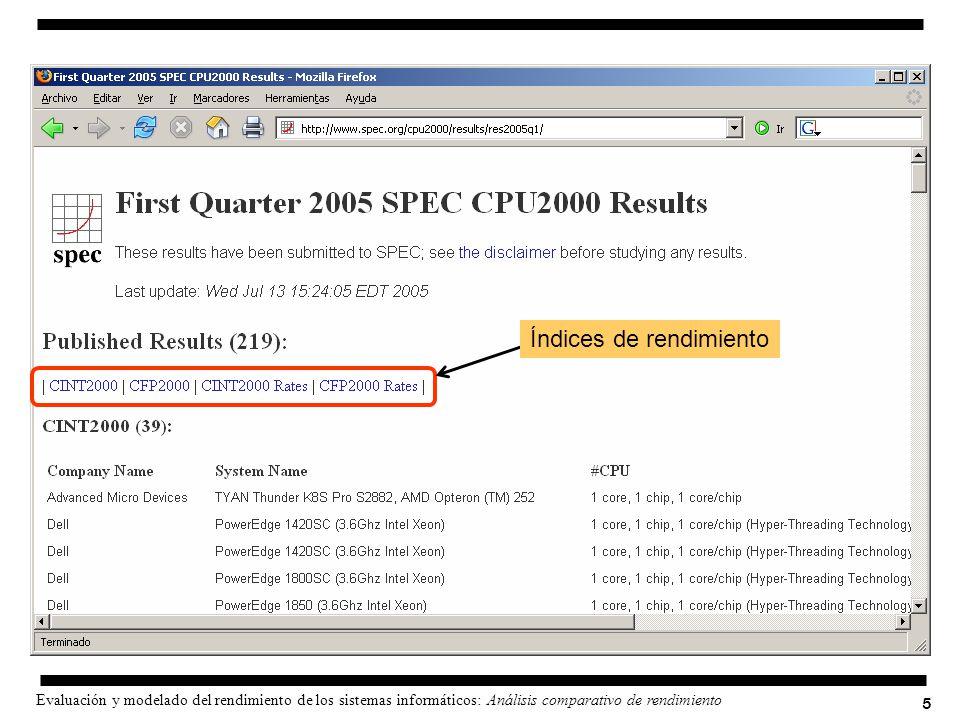

5 Índices de rendimiento

6

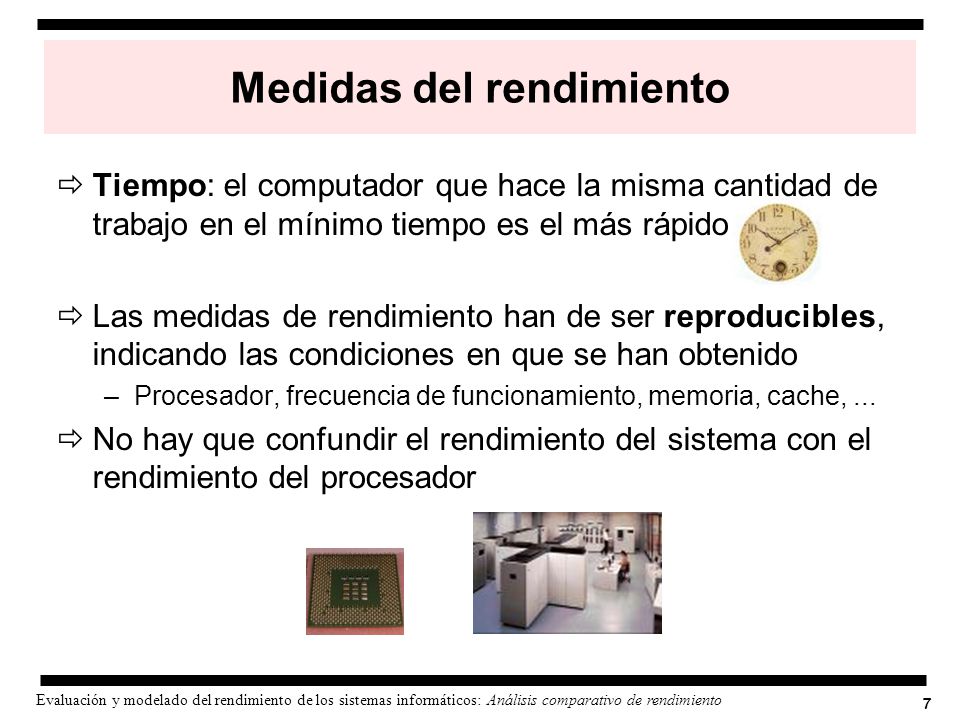

7 Medidas del rendimiento
Tiempo: el computador que hace la misma cantidad de trabajo en el mínimo tiempo es el más rápido Las medidas de rendimiento han de ser reproducibles, indicando las condiciones en que se han obtenido Procesador, frecuencia de funcionamiento, memoria, cache, ... No hay que confundir el rendimiento del sistema con el rendimiento del procesador

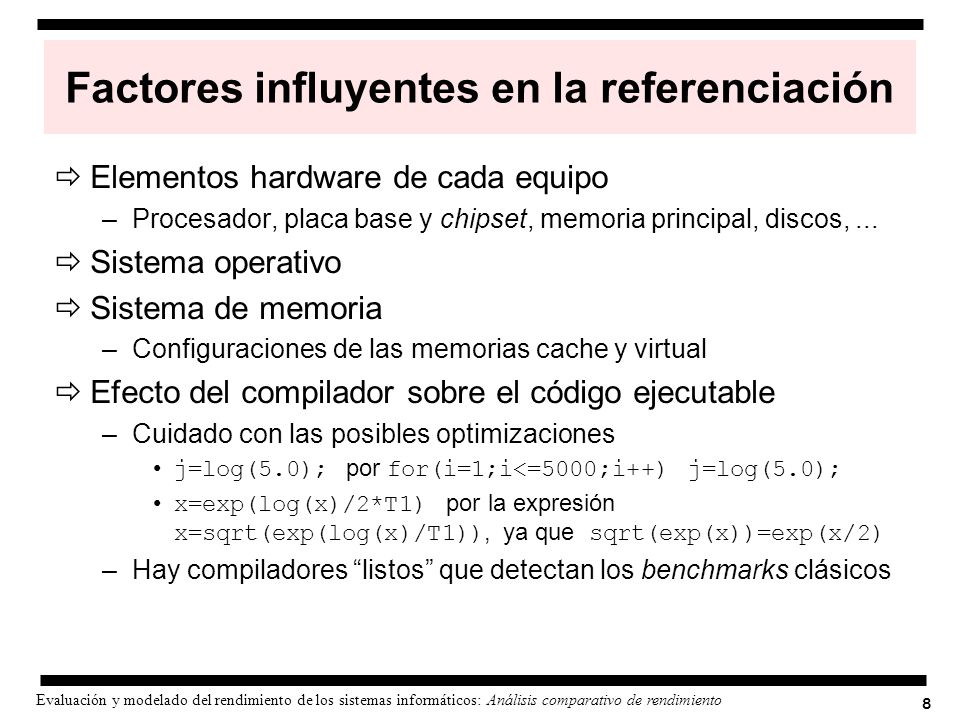

8 Factores influyentes en la referenciación
Elementos hardware de cada equipo Procesador, placa base y chipset, memoria principal, discos, ... Sistema operativo Sistema de memoria Configuraciones de las memorias cache y virtual Efecto del compilador sobre el código ejecutable Cuidado con las posibles optimizaciones j=log(5.0); por for(i=1;i<=5000;i++) j=log(5.0); x=exp(log(x)/2*T1) por la expresión x=sqrt(exp(log(x)/T1)), ya que sqrt(exp(x))=exp(x/2) Hay compiladores “listos” que detectan los benchmarks clásicos

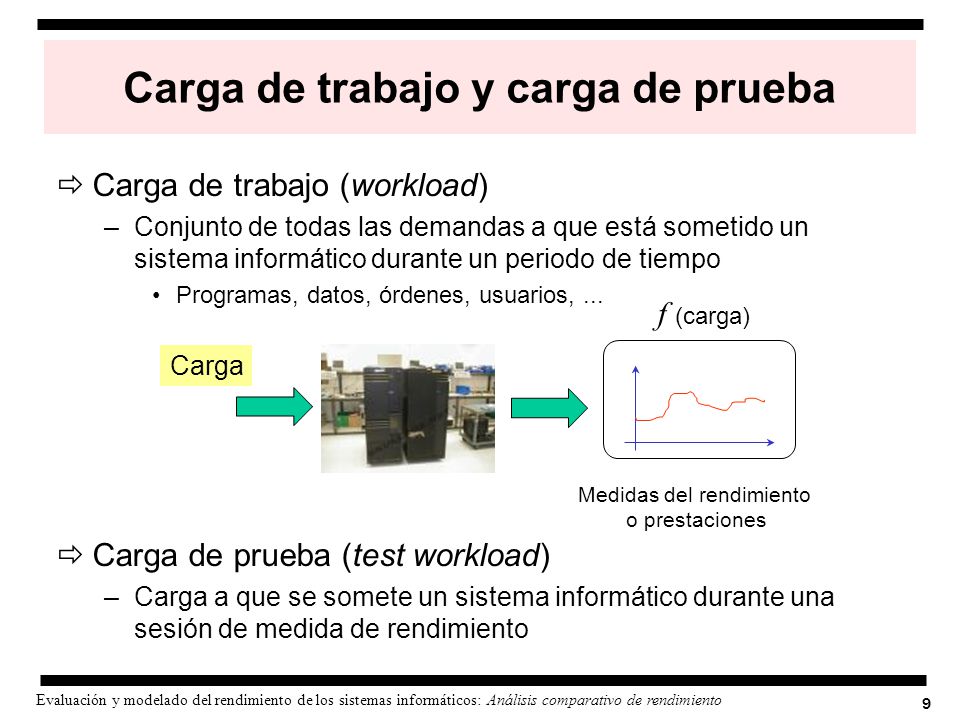

9 Carga de trabajo y carga de prueba
Carga de trabajo (workload) Conjunto de todas las demandas a que está sometido un sistema informático durante un periodo de tiempo Programas, datos, órdenes, usuarios, ... Carga de prueba (test workload) Carga a que se somete un sistema informático durante una sesión de medida de rendimiento f (carga) Carga Medidas del rendimiento o prestaciones

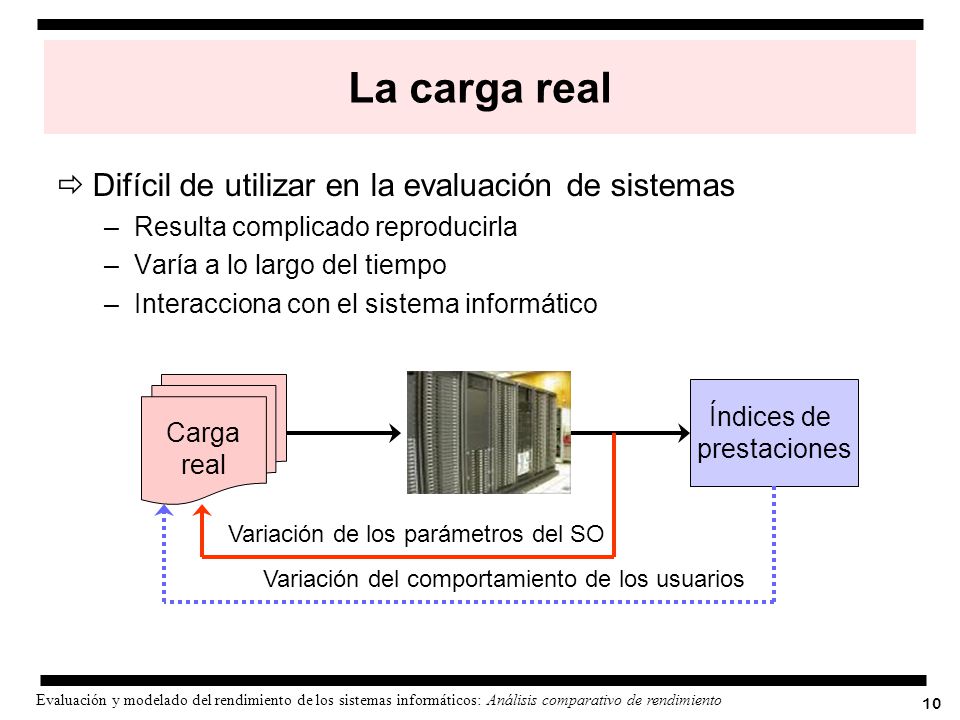

10 La carga real Difícil de utilizar en la evaluación de sistemas
Resulta complicado reproducirla Varía a lo largo del tiempo Interacciona con el sistema informático Carga real Índices de prestaciones Variación de los parámetros del SO Variación del comportamiento de los usuarios

11 El modelado de la carga Caracterización o modelado de la carga
Descripción cuantitativa Toma de medidas de rendimiento A partir del sistema y carga reales, o bien a partir de modelos Modelo Carga real Sistema informático o modelo Carga de prueba: real o modelo Medidas

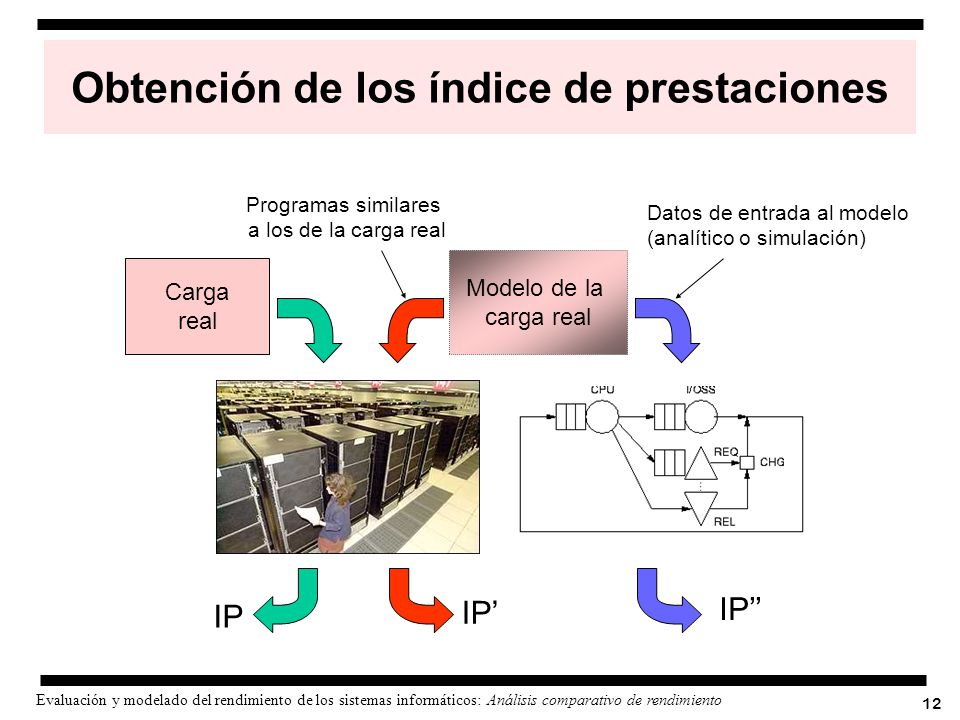

12 Obtención de los índice de prestaciones
Programas similares a los de la carga real Datos de entrada al modelo (analítico o simulación) Modelo de la carga real Carga real IP’’ IP IP’

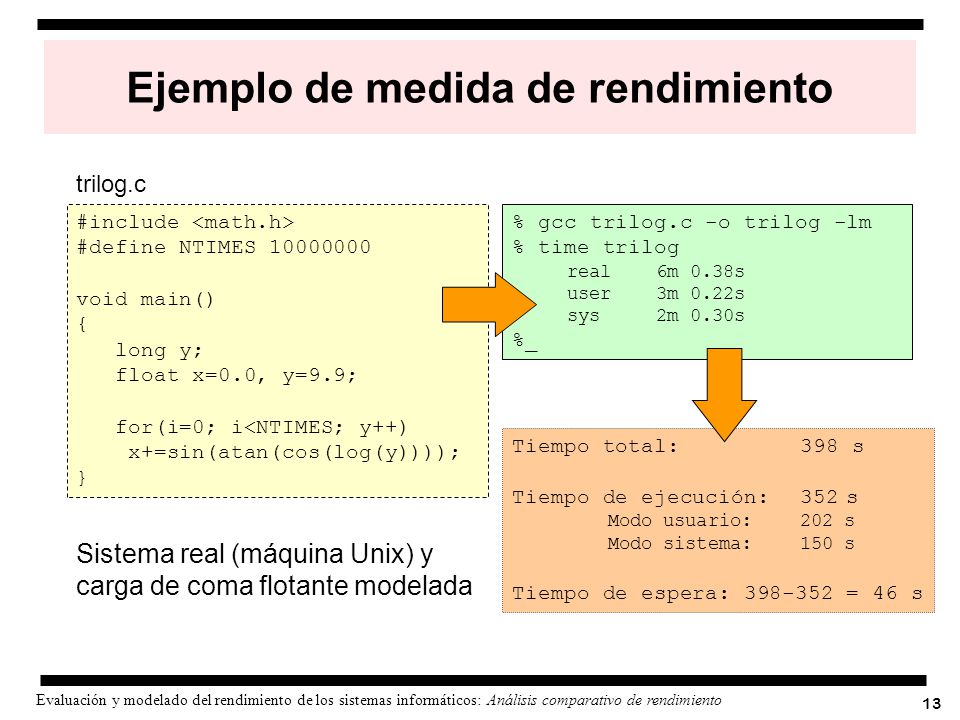

13 Ejemplo de medida de rendimiento
trilog.c #include <math.h> #define NTIMES void main() { long y; float x=0.0, y=9.9; for(i=0; i<NTIMES; y++) x+=sin(atan(cos(log(y)))); } % gcc trilog.c -o trilog -lm % time trilog real 6m 0.38s user 3m 0.22s sys 2m 0.30s %_ Tiempo total: s Tiempo de ejecución: 352 s Modo usuario: 202 s Modo sistema: 150 s Tiempo de espera: = 46 s Sistema real (máquina Unix) y carga de coma flotante modelada

14 Terminología Perspectivas de rendimiento
Usuario: tiempo de respuesta o tiempo de ejecución Administrador: cantidad de trabajo hecha por unidad de tiempo o productividad Hay que evitar terminología ambigua “Este sistema es tantas veces más lento que aquel” “Este sistema es tantas veces mejor que aquel” Hablaremos de Mejora del rendimiento Mejora del tiempo de respuesta o de ejecución

15 ¿Qué sistema es más rápido?
El rendimiento del computador A es n veces mejor que el rendimiento del computador B si Ejemplo: TA=10 s y TB=15 s El computador A es 1.5 veces más rápido que el B

16 ¿Qué sistema es más rápido?
El rendimiento del computador A es un n% superior al rendimiento del computador B si Ejemplo: TA=10 s y TB=15 s El computador A es un 50% más rápido que el B

17 ¿Rendimientos diferentes?
Ejecución de n programas en dos máquinas A y B ¿Son significativas las diferencias obtenidas? Hay que usar mecanismos estadísticos Intervalo de confianza para las diferencias Nivel de confianza, por ejemplo, del 95% (=0.05) Si incluye el cero, entonces no hay diferencias significativas Si no incluye el cero, entonces las máquinas tienen rendimientos significativamente diferentes

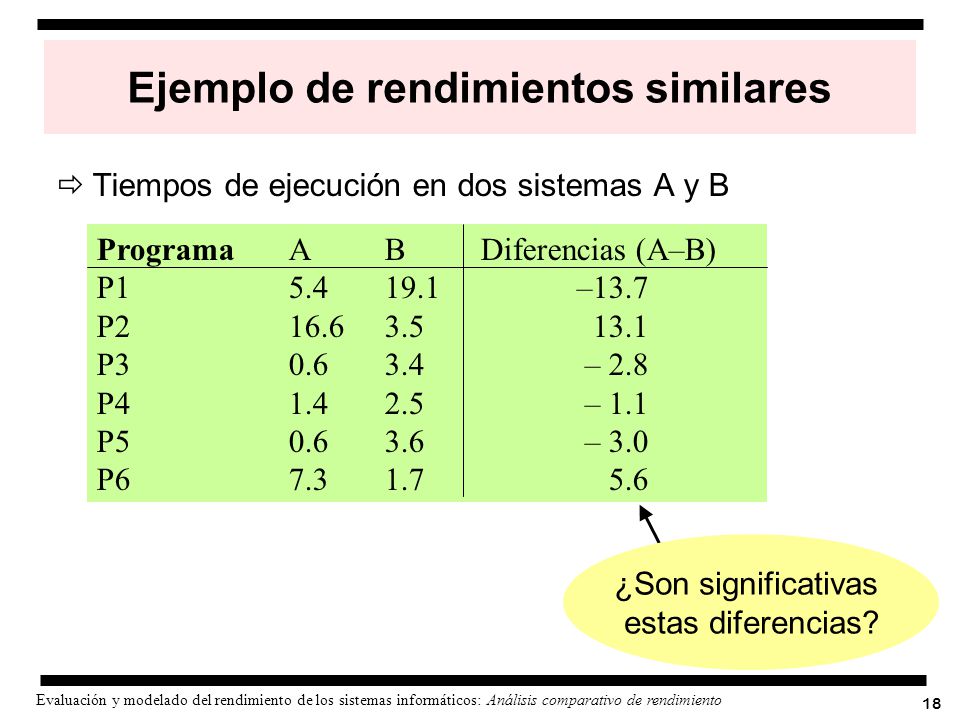

18 Ejemplo de rendimientos similares
Tiempos de ejecución en dos sistemas A y B Programa A B Diferencias (A–B) P –13.7 P P – 2.8 P – 1.1 P – 3.0 P ¿Son significativas estas diferencias?

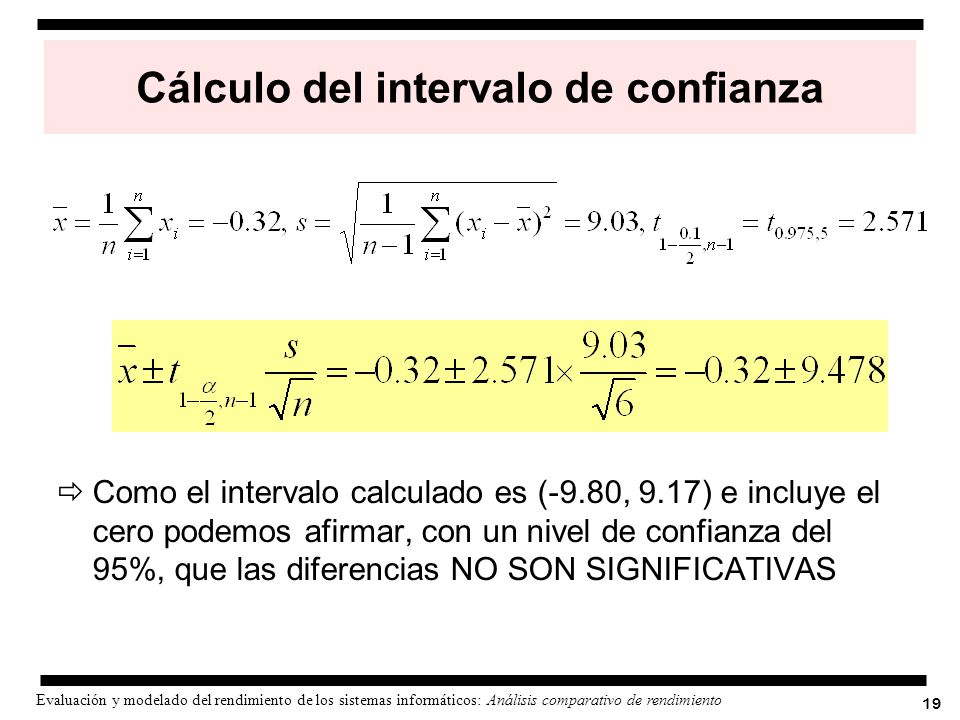

19 Cálculo del intervalo de confianza
Como el intervalo calculado es (-9.80, 9.17) e incluye el cero podemos afirmar, con un nivel de confianza del 95%, que las diferencias NO SON SIGNIFICATIVAS

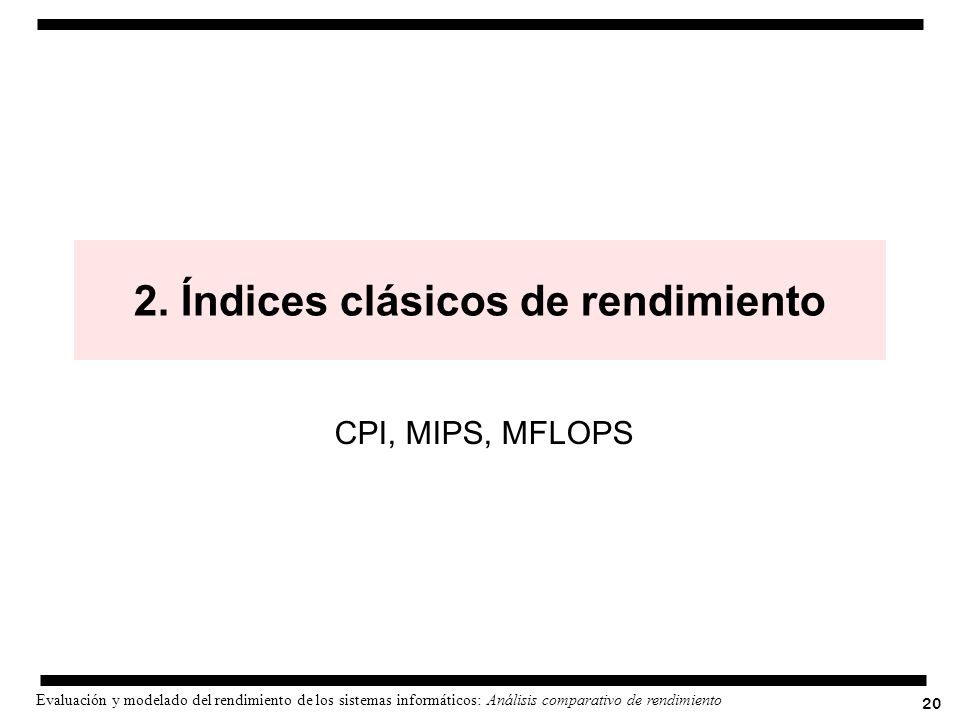

20 2. Índices clásicos de rendimiento
CPI, MIPS, MFLOPS

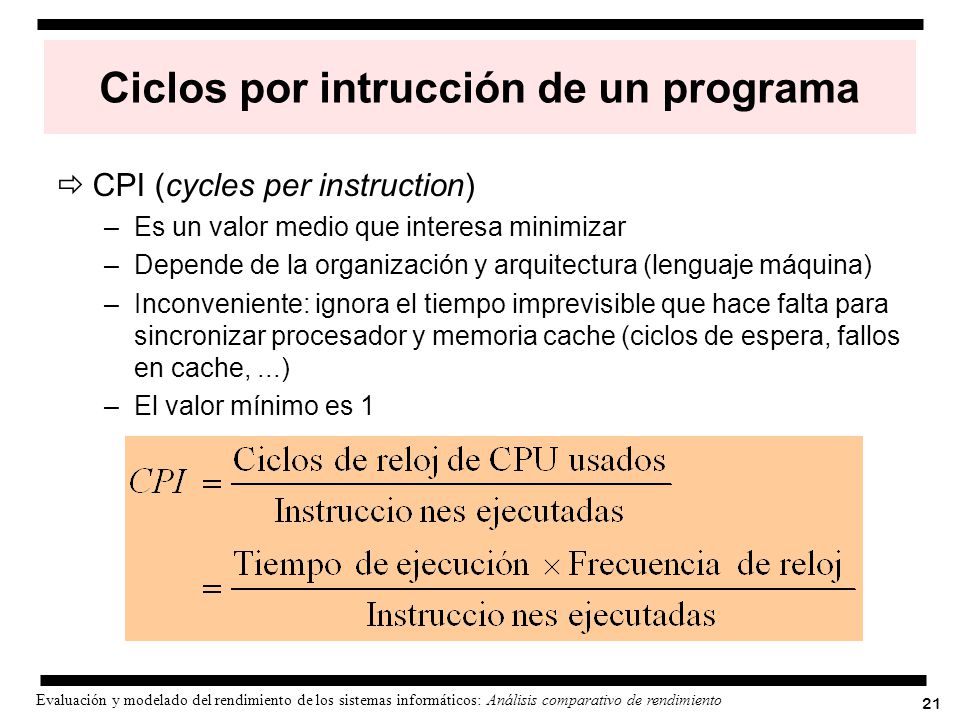

21 Ciclos por intrucción de un programa
CPI (cycles per instruction) Es un valor medio que interesa minimizar Depende de la organización y arquitectura (lenguaje máquina) Inconveniente: ignora el tiempo imprevisible que hace falta para sincronizar procesador y memoria cache (ciclos de espera, fallos en cache, ...) El valor mínimo es 1

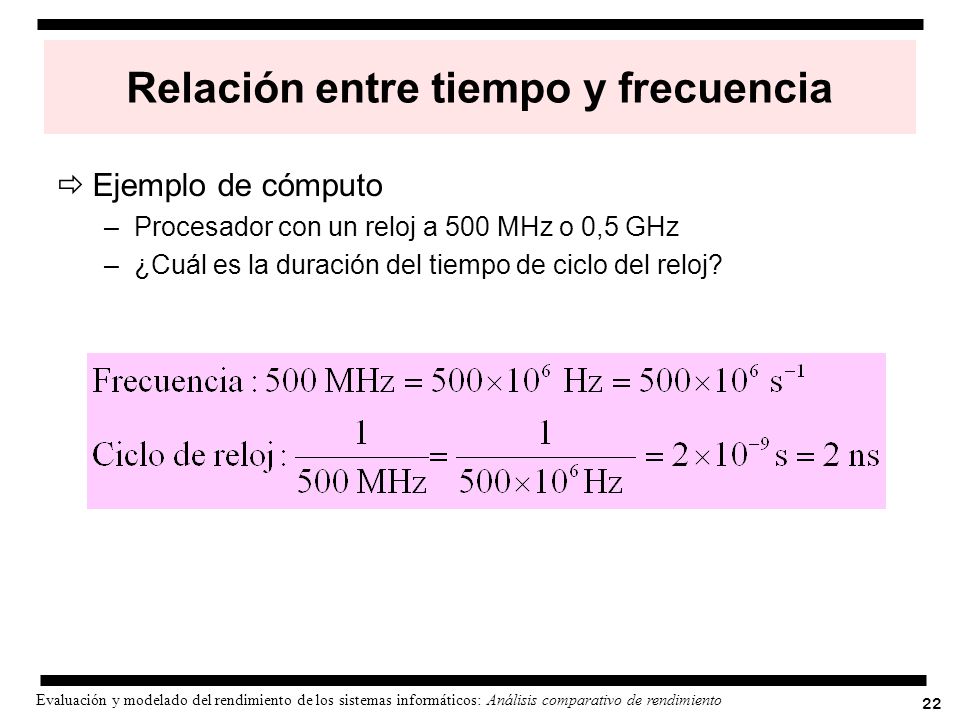

22 Relación entre tiempo y frecuencia
Ejemplo de cómputo Procesador con un reloj a 500 MHz o 0,5 GHz ¿Cuál es la duración del tiempo de ciclo del reloj?

23 Cálculo del CPI de un programa
Cada instrucción necesita un determinado número de ciclos, y por tanto, el valor de CPI depende de las instrucciones ejecutadas por cada programa Instrucciones de escritura (store): 12% 2 ciclos Instrucciones de lectura (load): 21% 2 ciclos Instrucciones de la ALU: 43% 1 ciclo Instrucciones de salto: 24% 2 ciclos

24 MIPS MIPS (million of instructions per second)
Se denominan MIPS nativos Depende del juego de instrucciones y los MIPS medidos varían entre programas en el mismo computador Meaningless indicator of processor speed MIPS relativos: referidos a una máquina de referencia (proceso de normalización)

25 Ejemplo con MIPS El programa P contiene 200106 instrucciones
Procesador 1 (175 MHz): ejecuta P en 10 s Procesador 2 (300 MHz): ejecuta P en 5 s

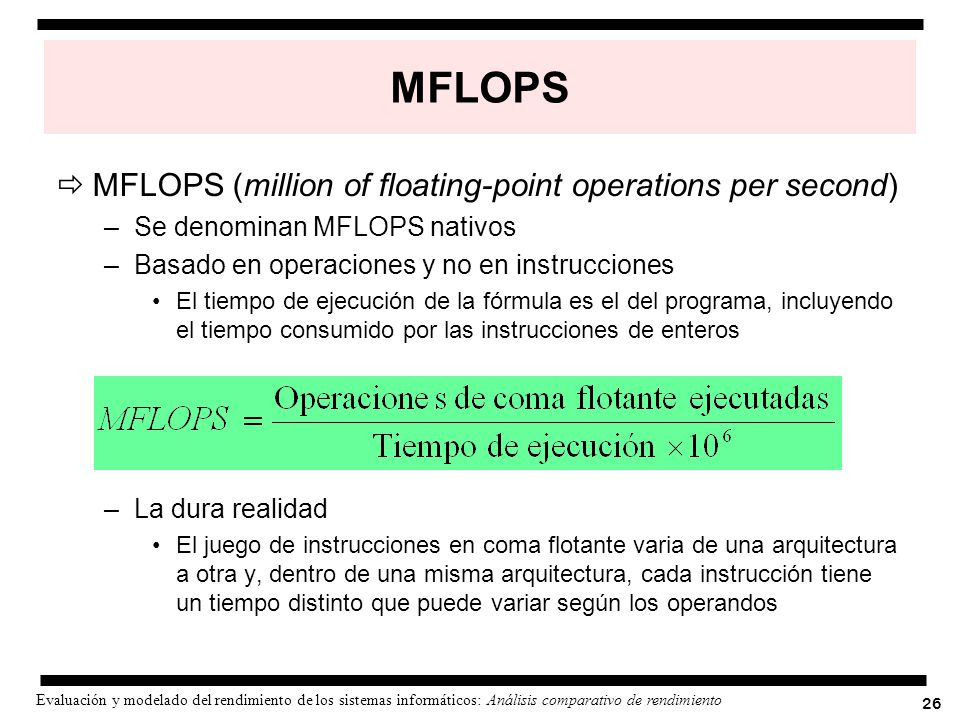

26 MFLOPS MFLOPS (million of floating-point operations per second)
Se denominan MFLOPS nativos Basado en operaciones y no en instrucciones El tiempo de ejecución de la fórmula es el del programa, incluyendo el tiempo consumido por las instrucciones de enteros La dura realidad El juego de instrucciones en coma flotante varia de una arquitectura a otra y, dentro de una misma arquitectura, cada instrucción tiene un tiempo distinto que puede variar según los operandos

27 MFLOPS normalizados Consideran la complejidad de las operaciones en coma flotante Suma, resta, multiplicación, comparación, negación: poco costosas División, raíz cuadrada: costosas Trigonométricas: muy costosas Ejemplo de normalización de operaciones en coma flotante ADD, SUB, COMPARE, MULT  1 operación normalizada DIVIDE, SQRT  4 operaciones normalizadas EXP, SIN, ATAN, ...  8 operaciones normalizadas

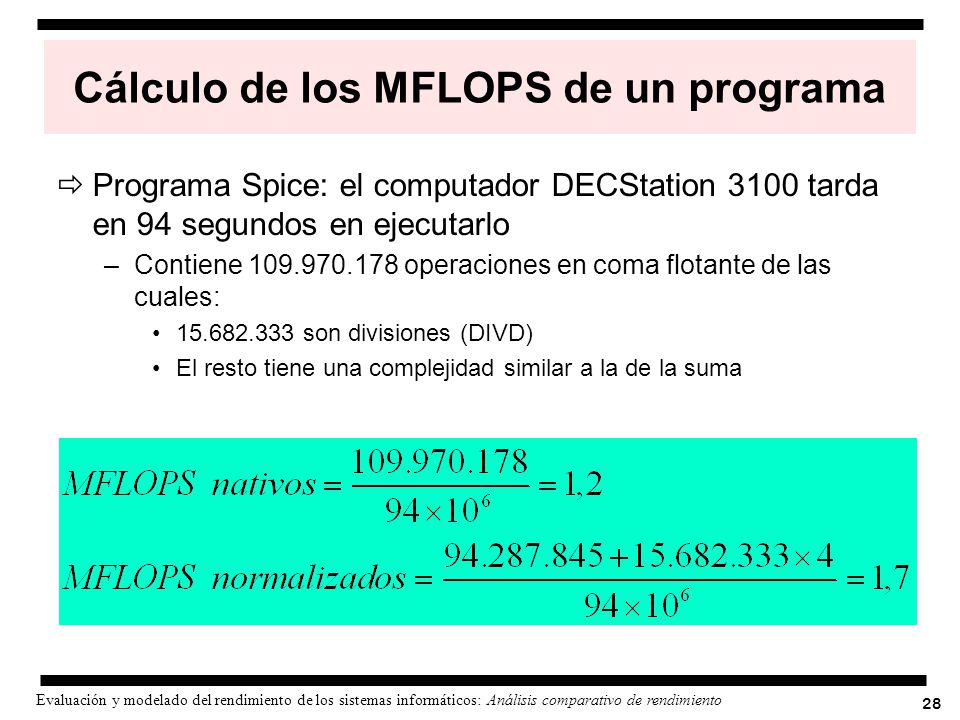

28 Cálculo de los MFLOPS de un programa
Programa Spice: el computador DECStation 3100 tarda en 94 segundos en ejecutarlo Contiene operaciones en coma flotante de las cuales: son divisiones (DIVD) El resto tiene una complejidad similar a la de la suma

29 4. Benchmarks Microbenchmarks: toys, kernels
Programas Sandra, WinBench y PassMark Corporaciones: BAPCO, SPEC, TPC

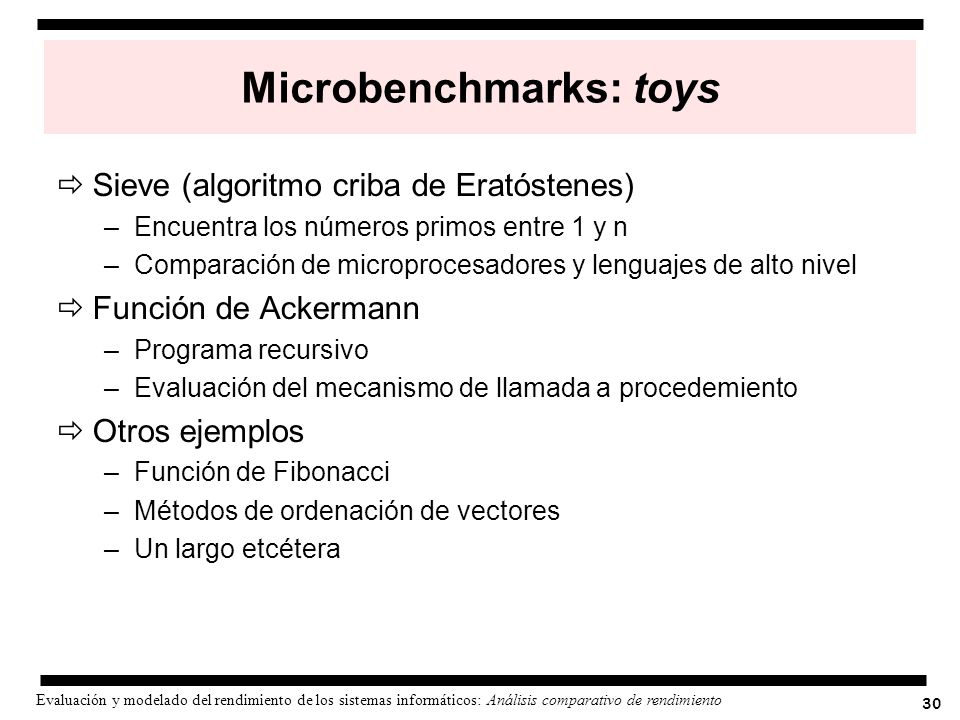

30 Microbenchmarks: toys
Sieve (algoritmo criba de Eratóstenes) Encuentra los números primos entre 1 y n Comparación de microprocesadores y lenguajes de alto nivel Función de Ackermann Programa recursivo Evaluación del mecanismo de llamada a procedemiento Otros ejemplos Función de Fibonacci Métodos de ordenación de vectores Un largo etcétera

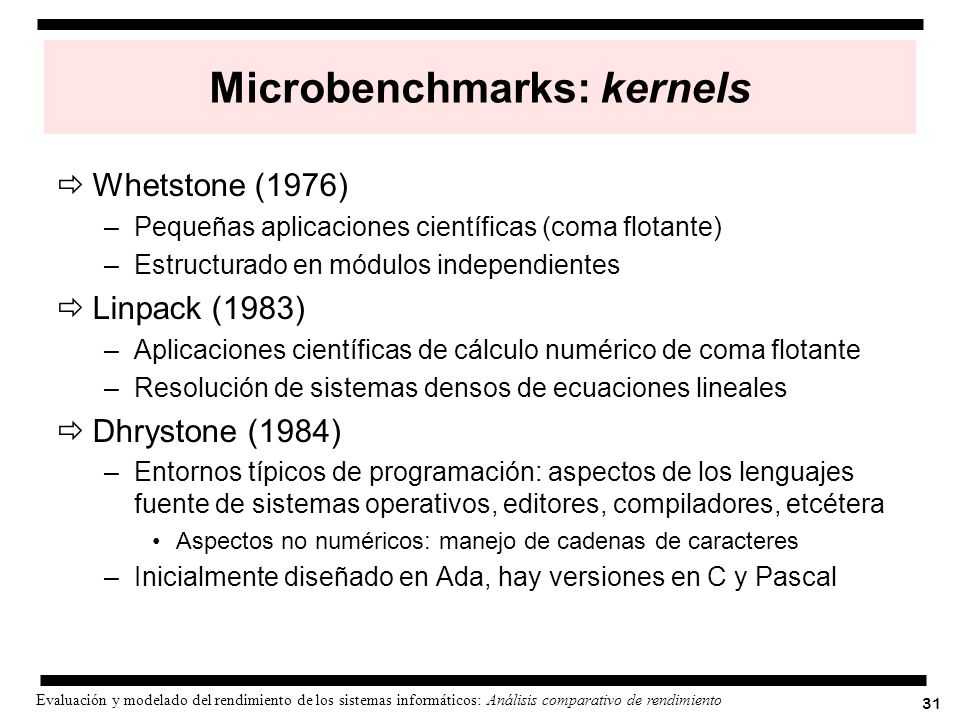

31 Microbenchmarks: kernels
Whetstone (1976) Pequeñas aplicaciones científicas (coma flotante) Estructurado en módulos independientes Linpack (1983) Aplicaciones científicas de cálculo numérico de coma flotante Resolución de sistemas densos de ecuaciones lineales Dhrystone (1984) Entornos típicos de programación: aspectos de los lenguajes fuente de sistemas operativos, editores, compiladores, etcétera Aspectos no numéricos: manejo de cadenas de caracteres Inicialmente diseñado en Ada, hay versiones en C y Pascal

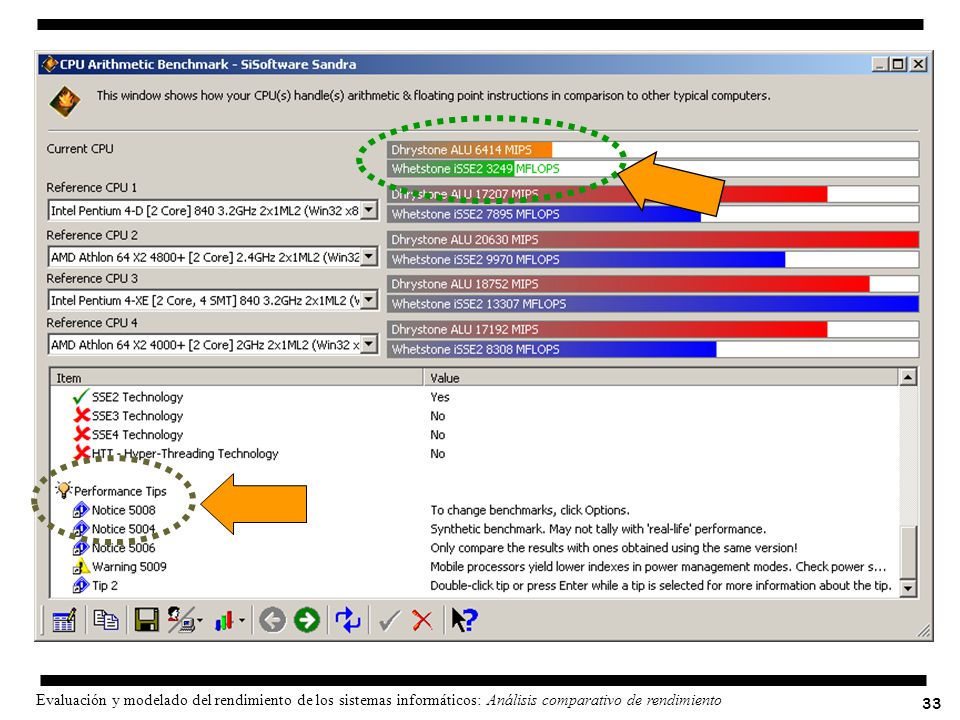

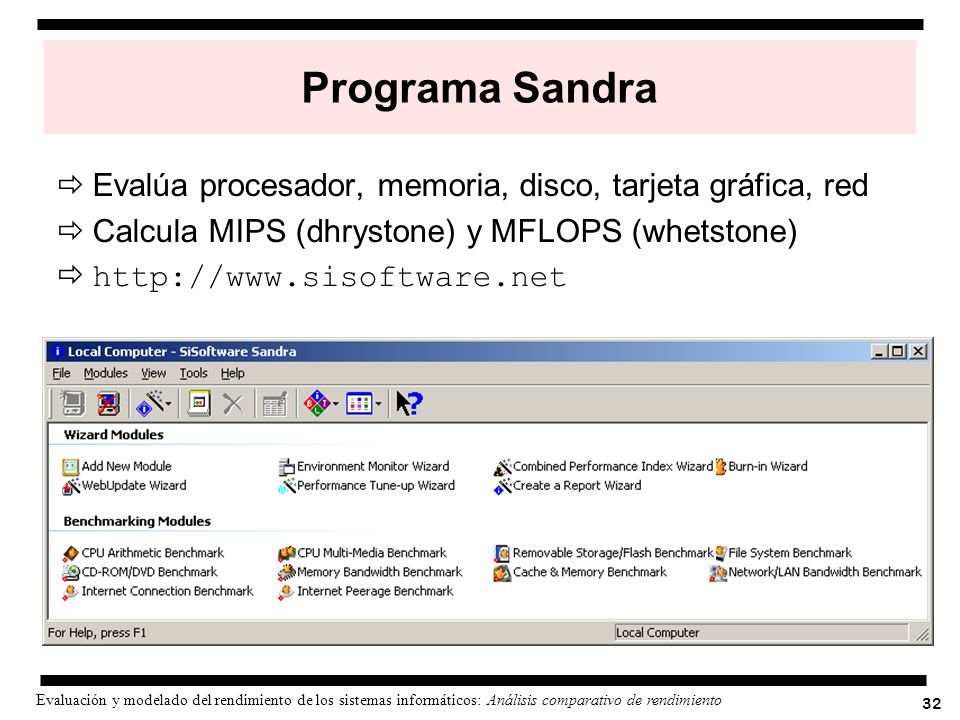

32 Programa Sandra Evalúa procesador, memoria, disco, tarjeta gráfica, red Calcula MIPS (dhrystone) y MFLOPS (whetstone)

33

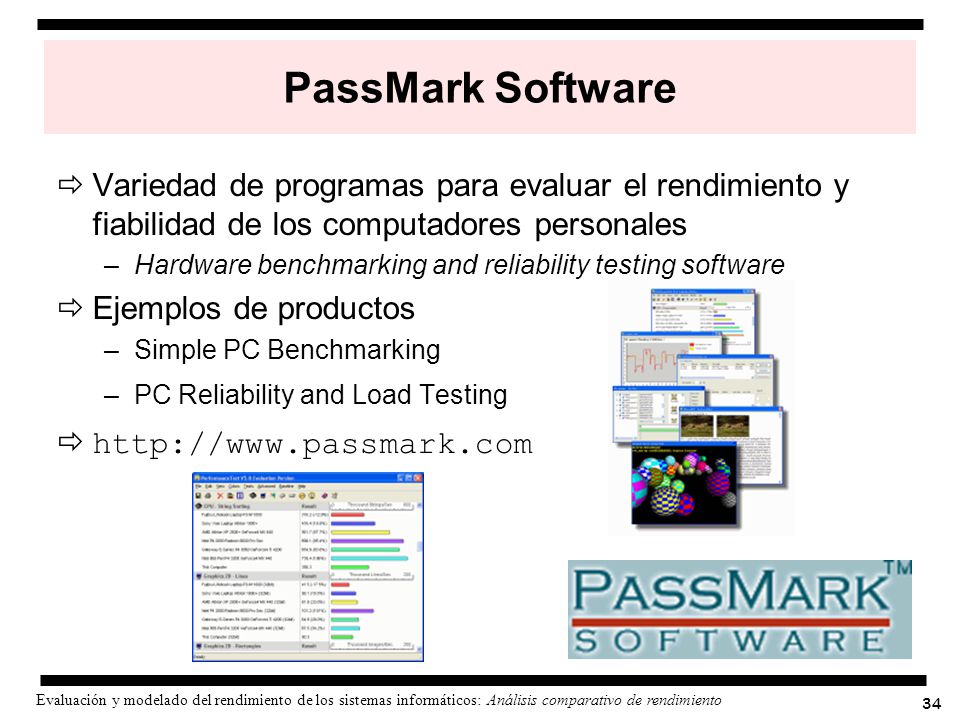

34 PassMark Software Variedad de programas para evaluar el rendimiento y fiabilidad de los computadores personales Hardware benchmarking and reliability testing software Ejemplos de productos Simple PC Benchmarking PC Reliability and Load Testing

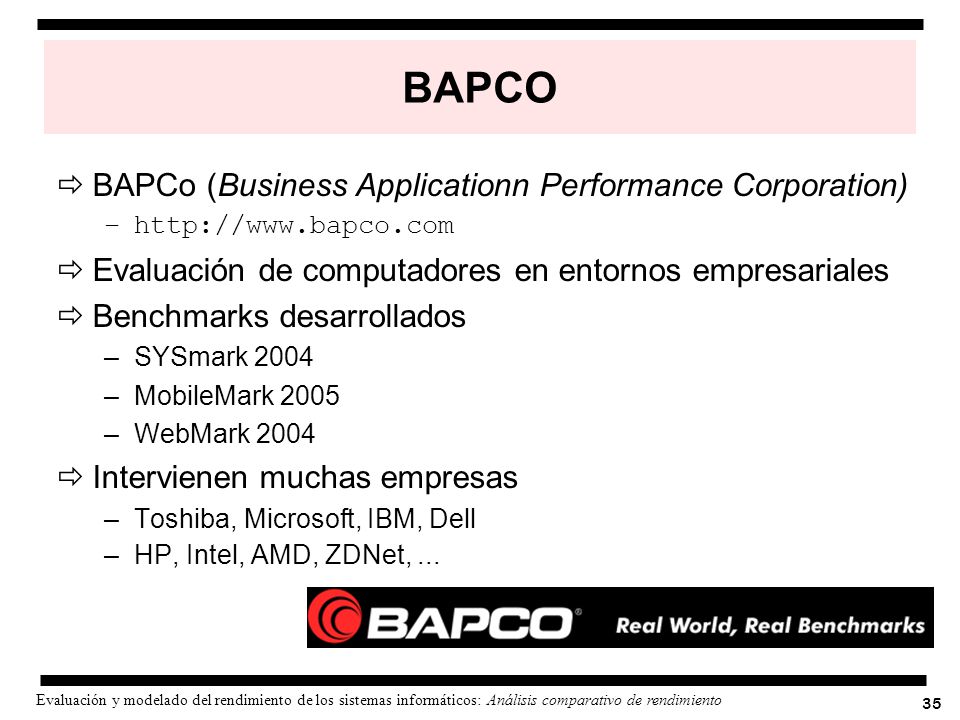

35 BAPCO BAPCo (Business Applicationn Performance Corporation)
Evaluación de computadores en entornos empresariales Benchmarks desarrollados SYSmark 2004 MobileMark 2005 WebMark 2004 Intervienen muchas empresas Toshiba, Microsoft, IBM, Dell HP, Intel, AMD, ZDNet, ...

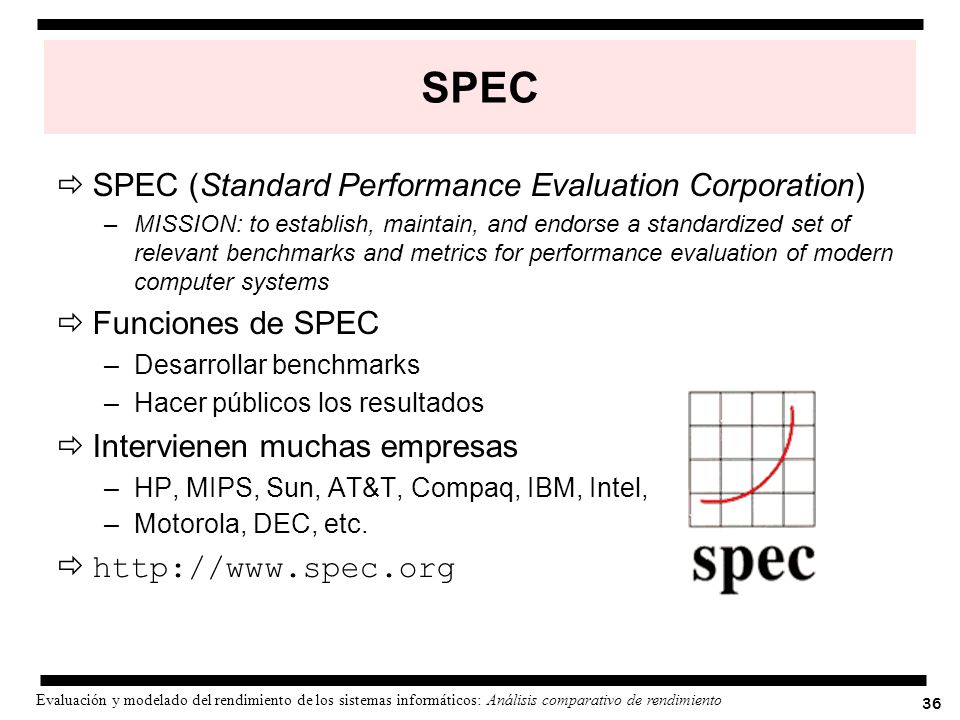

36 SPEC SPEC (Standard Performance Evaluation Corporation)
MISSION: to establish, maintain, and endorse a standardized set of relevant benchmarks and metrics for performance evaluation of modern computer systems Funciones de SPEC Desarrollar benchmarks Hacer públicos los resultados Intervienen muchas empresas HP, MIPS, Sun, AT&T, Compaq, IBM, Intel, Motorola, DEC, etc.

37

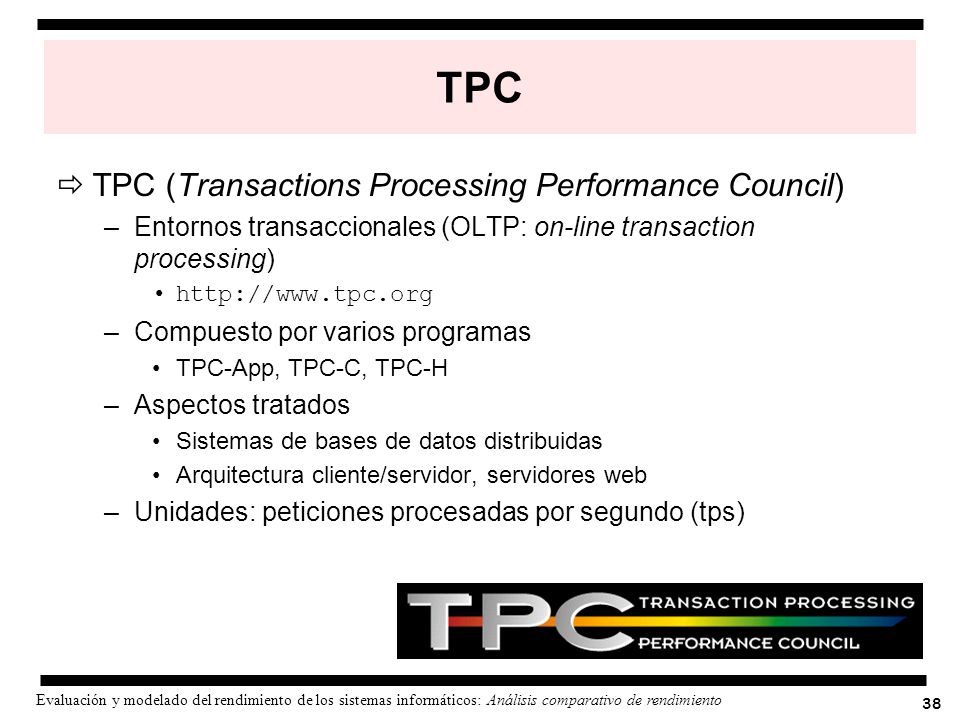

38 TPC TPC (Transactions Processing Performance Council)
Entornos transaccionales (OLTP: on-line transaction processing) Compuesto por varios programas TPC-App, TPC-C, TPC-H Aspectos tratados Sistemas de bases de datos distribuidas Arquitectura cliente/servidor, servidores web Unidades: peticiones procesadas por segundo (tps)

39

40

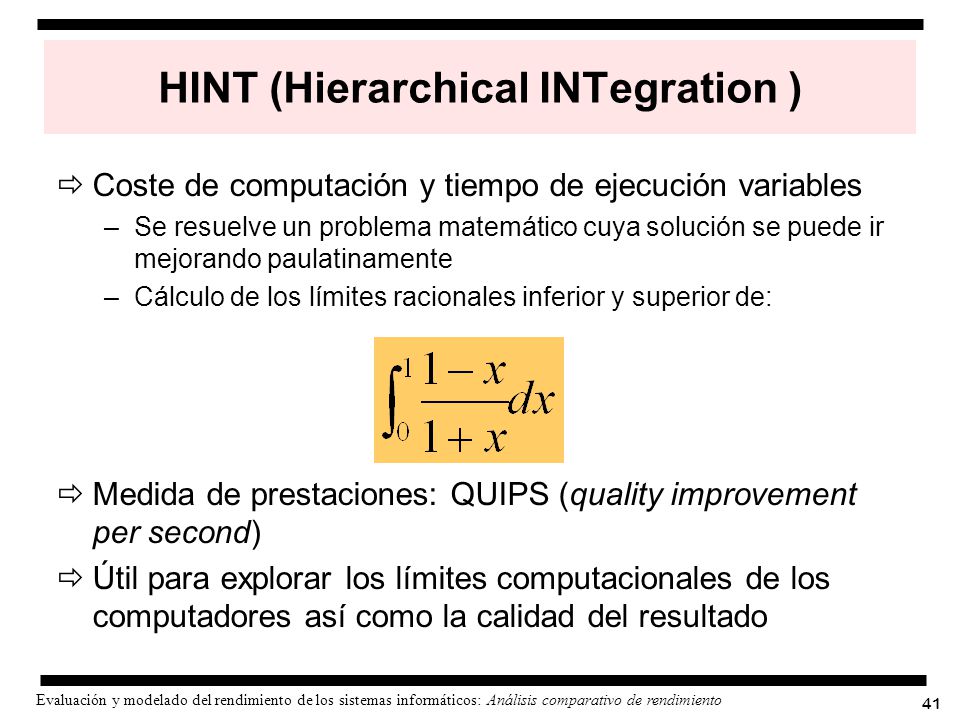

41 HINT (Hierarchical INTegration )
Coste de computación y tiempo de ejecución variables Se resuelve un problema matemático cuya solución se puede ir mejorando paulatinamente Cálculo de los límites racionales inferior y superior de: Medida de prestaciones: QUIPS (quality improvement per second) Útil para explorar los límites computacionales de los computadores así como la calidad del resultado

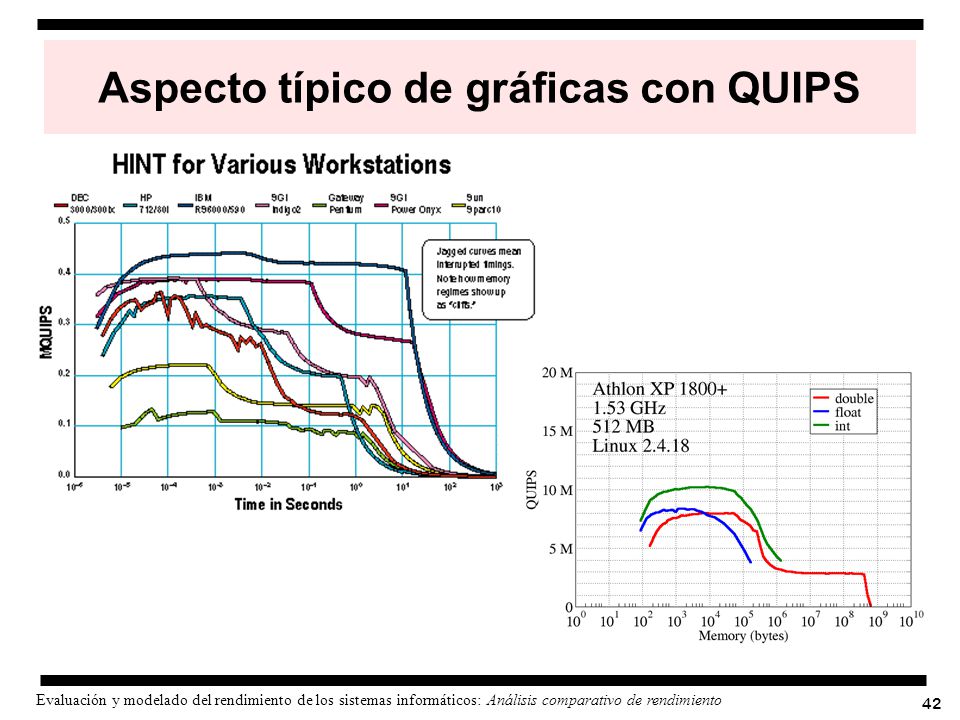

42 Aspecto típico de gráficas con QUIPS

43 ¿Impacto futuro de HINT?
John Gustafson (derecha) y Quinn Snell (Ames Lab) afirman que HINT es posiblemente el benchmark más portable jamás escrito Con HINT se pueden medir las prestaciones de cualquier supercomputador, por sofisticado que sea, como si de una simple calculadora se tratara

44 4. Resumen de rendimientos: aproximaciones
Uso de medias Normalización de rendimientos

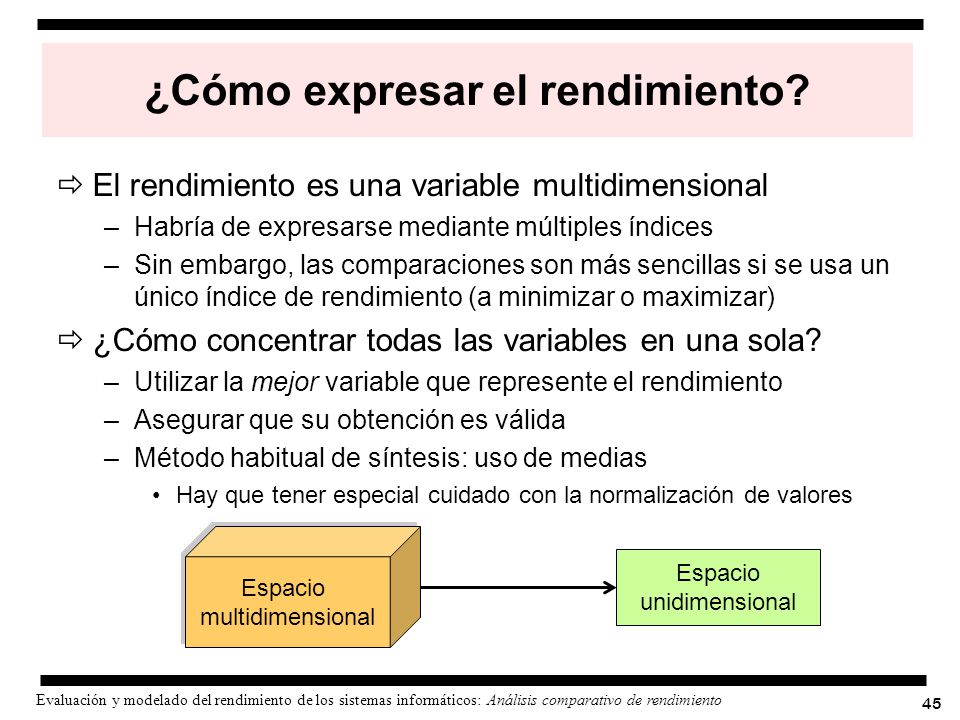

45 ¿Cómo expresar el rendimiento?
El rendimiento es una variable multidimensional Habría de expresarse mediante múltiples índices Sin embargo, las comparaciones son más sencillas si se usa un único índice de rendimiento (a minimizar o maximizar) ¿Cómo concentrar todas las variables en una sola? Utilizar la mejor variable que represente el rendimiento Asegurar que su obtención es válida Método habitual de síntesis: uso de medias Hay que tener especial cuidado con la normalización de valores Espacio multidimensional Espacio unidimensional

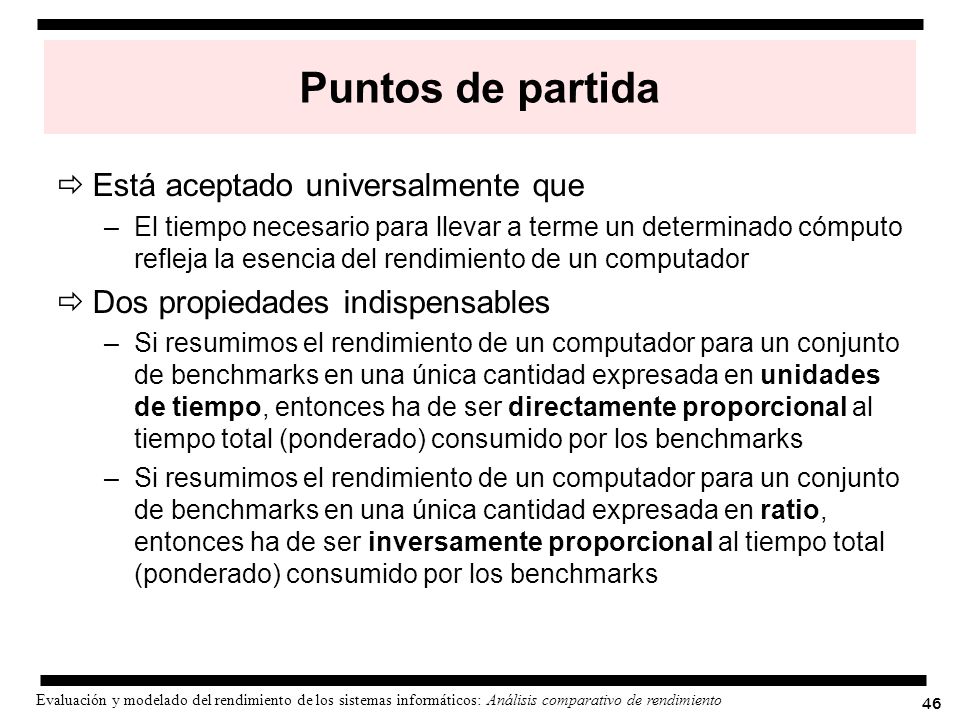

46 Puntos de partida Está aceptado universalmente que
El tiempo necesario para llevar a terme un determinado cómputo refleja la esencia del rendimiento de un computador Dos propiedades indispensables Si resumimos el rendimiento de un computador para un conjunto de benchmarks en una única cantidad expresada en unidades de tiempo, entonces ha de ser directamente proporcional al tiempo total (ponderado) consumido por los benchmarks Si resumimos el rendimiento de un computador para un conjunto de benchmarks en una única cantidad expresada en ratio, entonces ha de ser inversamente proporcional al tiempo total (ponderado) consumido por los benchmarks

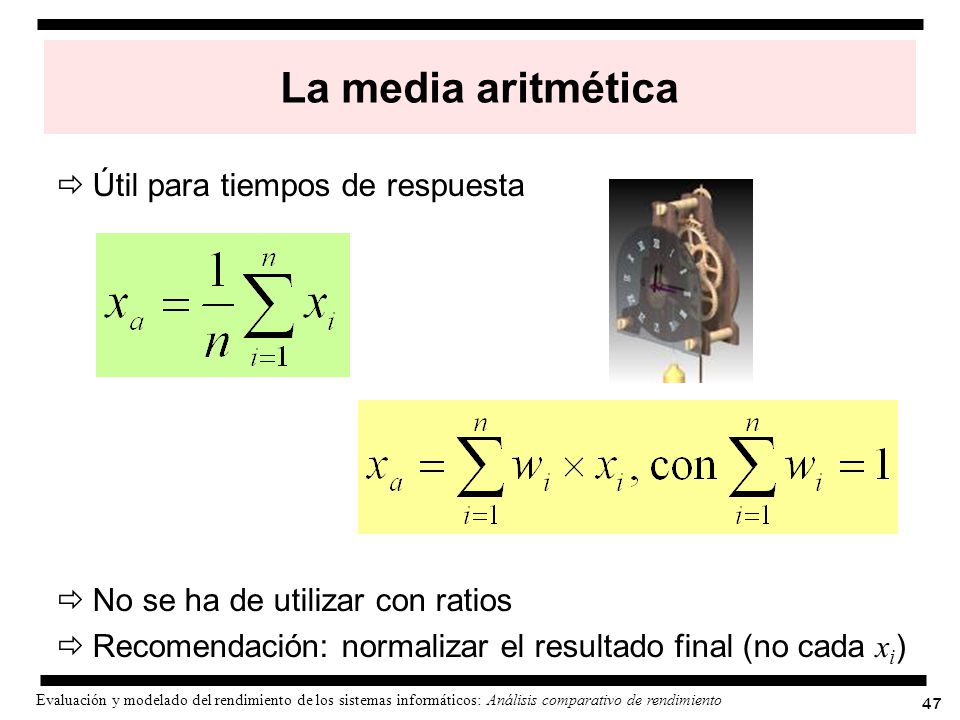

47 La media aritmética Útil para tiempos de respuesta
No se ha de utilizar con ratios Recomendación: normalizar el resultado final (no cada xi)

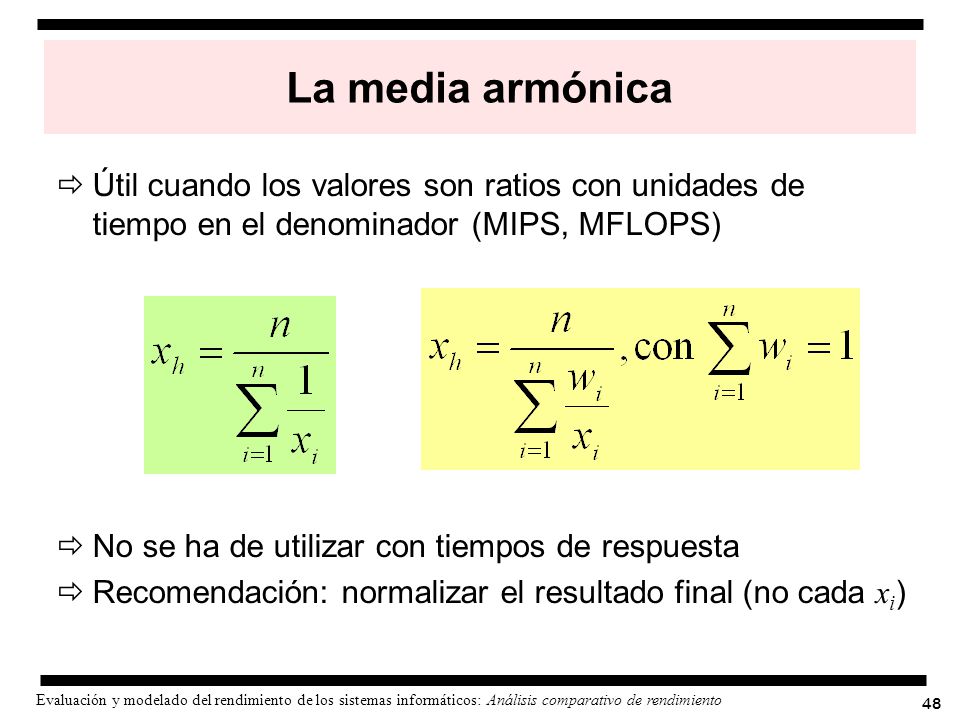

48 La media armónica Útil cuando los valores son ratios con unidades de tiempo en el denominador (MIPS, MFLOPS) No se ha de utilizar con tiempos de respuesta Recomendación: normalizar el resultado final (no cada xi)

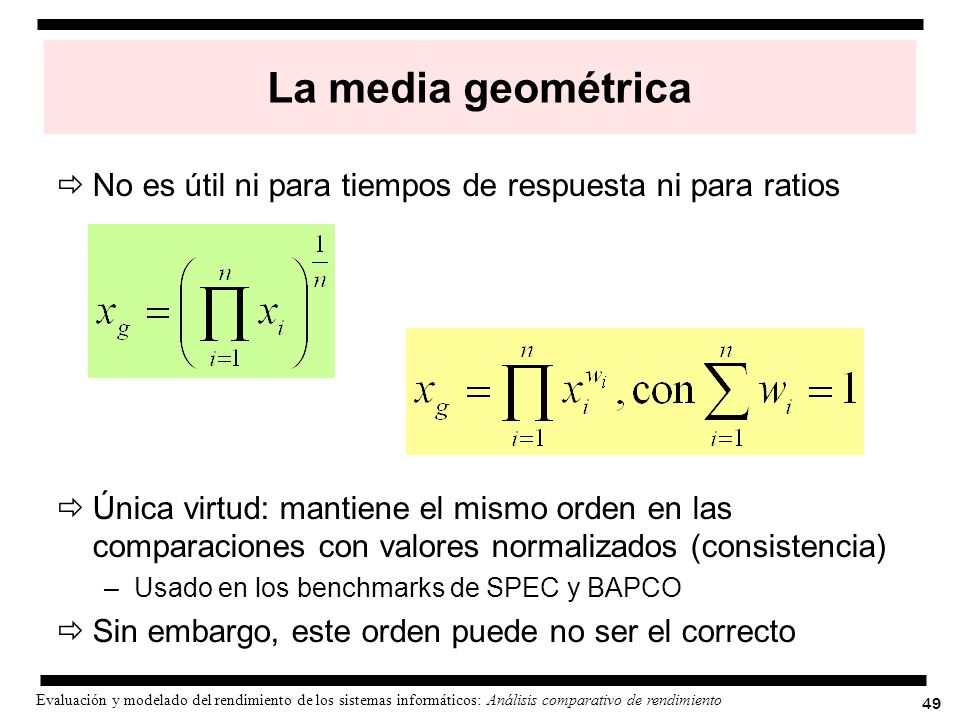

49 La media geométrica No es útil ni para tiempos de respuesta ni para ratios Única virtud: mantiene el mismo orden en las comparaciones con valores normalizados (consistencia) Usado en los benchmarks de SPEC y BAPCO Sin embargo, este orden puede no ser el correcto

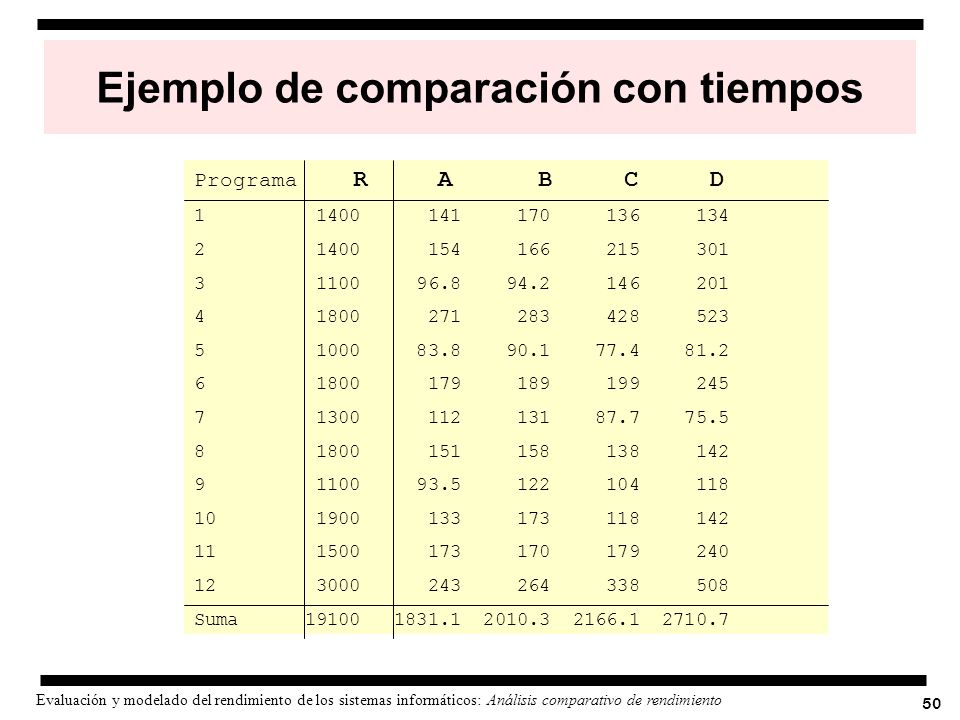

50 Ejemplo de comparación con tiempos
Programa R A B C D Suma

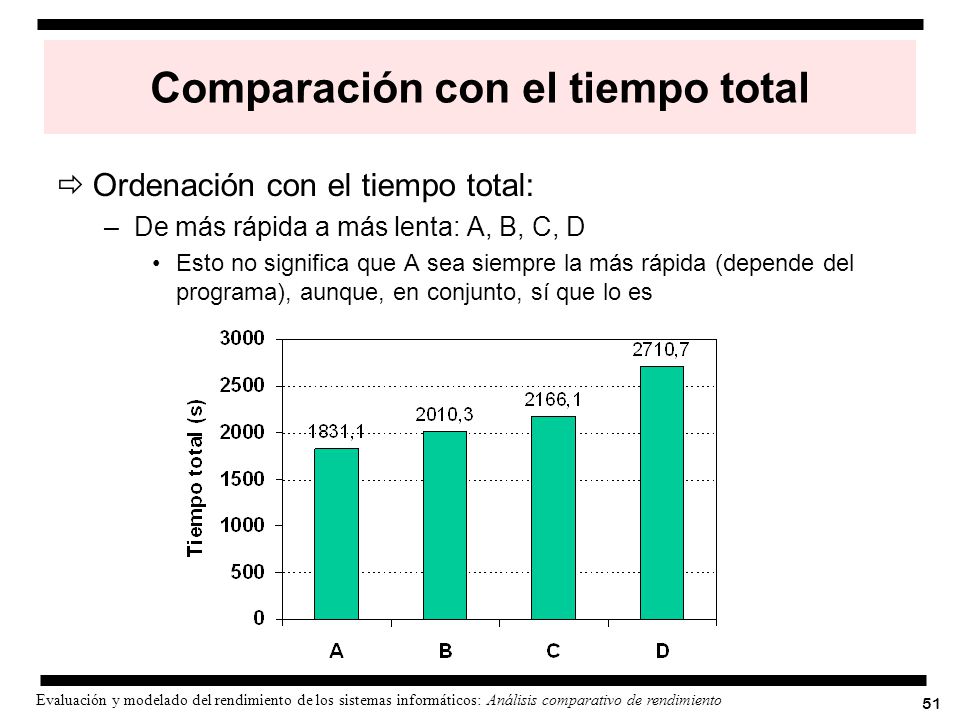

51 Comparación con el tiempo total
Ordenación con el tiempo total: De más rápida a más lenta: A, B, C, D Esto no significa que A sea siempre la más rápida (depende del programa), aunque, en conjunto, sí que lo es

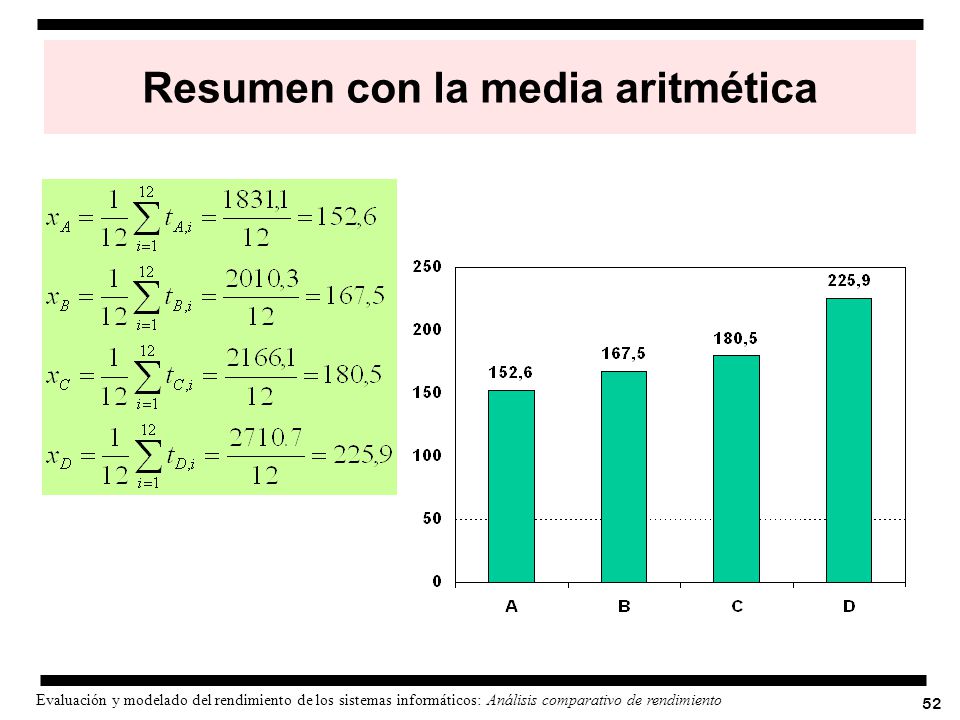

52 Resumen con la media aritmética

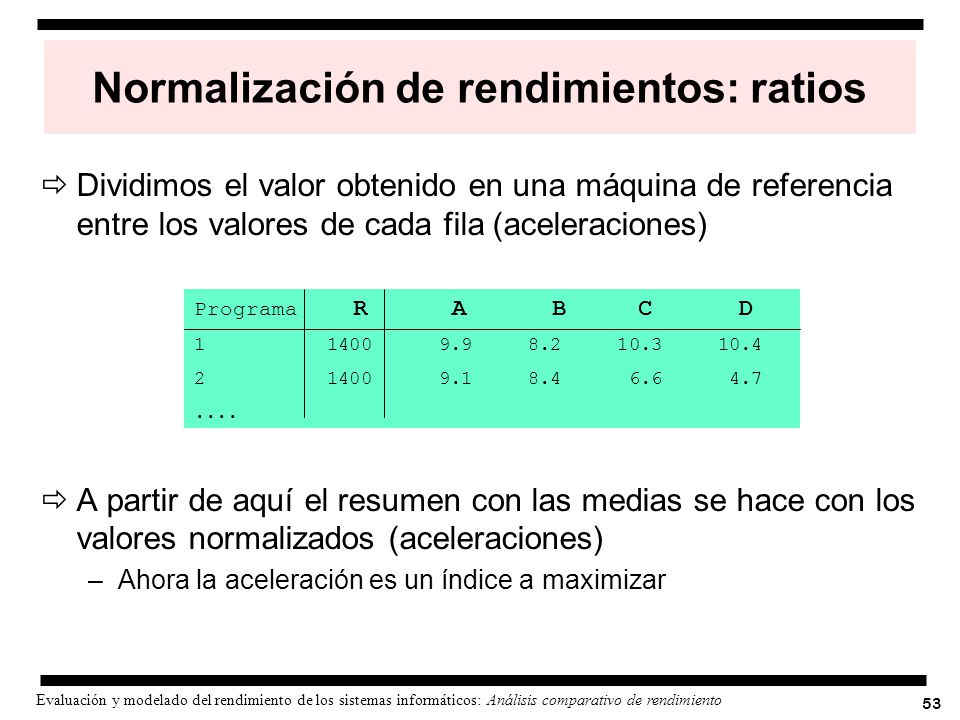

53 Normalización de rendimientos: ratios
Dividimos el valor obtenido en una máquina de referencia entre los valores de cada fila (aceleraciones) A partir de aquí el resumen con las medias se hace con los valores normalizados (aceleraciones) Ahora la aceleración es un índice a maximizar Programa R A B C D ....

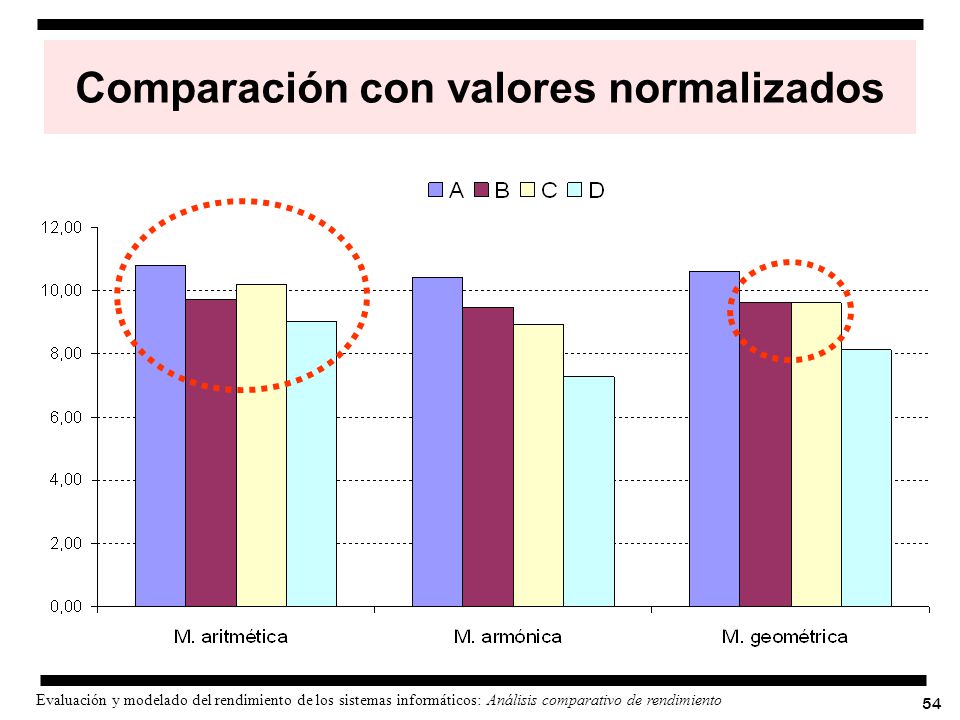

54 Comparación con valores normalizados

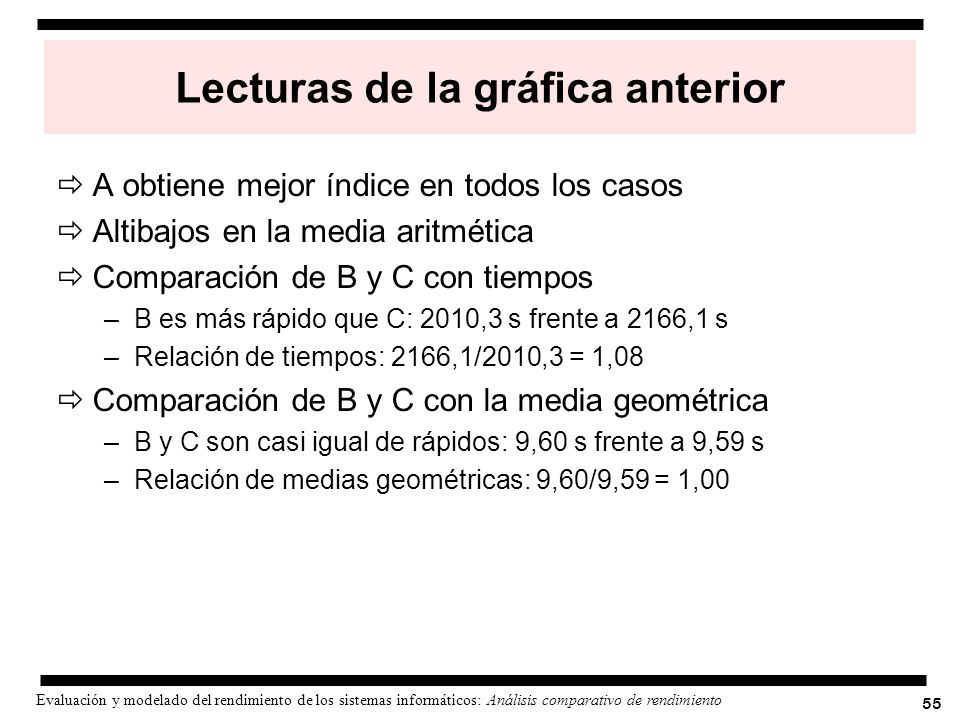

55 Lecturas de la gráfica anterior
A obtiene mejor índice en todos los casos Altibajos en la media aritmética Comparación de B y C con tiempos B es más rápido que C: 2010,3 s frente a 2166,1 s Relación de tiempos: 2166,1/2010,3 = 1,08 Comparación de B y C con la media geométrica B y C son casi igual de rápidos: 9,60 s frente a 9,59 s Relación de medias geométricas: 9,60/9,59 = 1,00

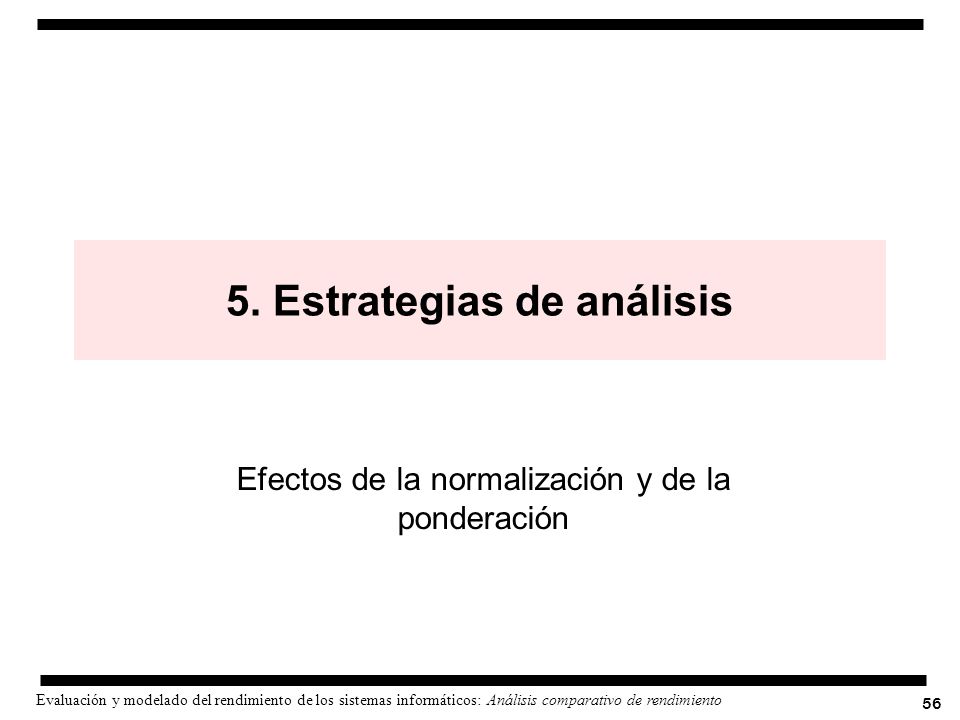

56 5. Estrategias de análisis
Efectos de la normalización y de la ponderación

57 Estrategias de análisis
Muy raramente un estudio comparativo de prestaciones es un trabajo aburrido, sobre todo cuando intervienen los diseñadores e inteseres económicos Caso de estudio Tres sistemas: A, B y C Dos programas de prueba: P1 y P2 Tiempo de ejecución en segundos de cada programa A B C 1 10 20 1000 100 P1 P2

58 Tiempo individual de cada programa
Tiempo individual de cada máquina A es 10 veces más rápido que B para P1 B es 10 veces más rápido que A para P2 C es 50 veces más rápido que A para P2 B es 2 veces más rápido que C para P1 C es 5 veces más rápido que B para P2 Sin embargo, la comparación entre los tres sistemas resulta confusa A B C 1 10 20 1000 100 P1 P2

59 Tiempo total de ejecución
Tiempo total de respuesta Buena aproximación si los programas de prueba se ejecutan en tiempo no demasiado diferentes B es (1001/110) veces más rápido que A para P1 y P2 C es (1001/40) veces más rápido que A para P1 y P2 C es (110/40) veces más rápido que B para P1 y P2 A B C 1001 110 40 Total

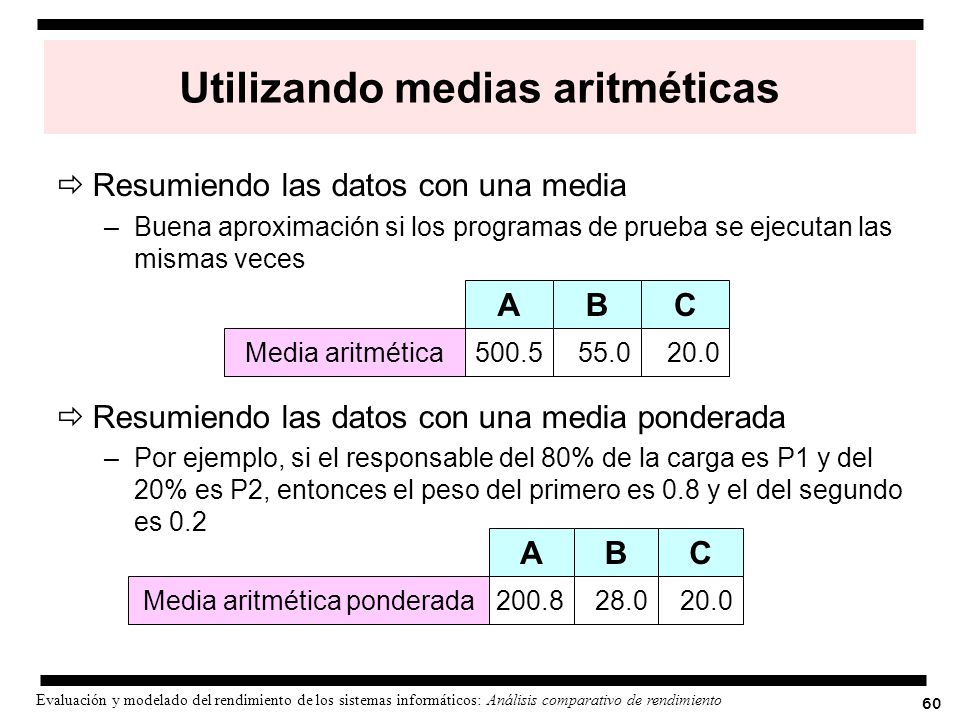

60 Utilizando medias aritméticas
Resumiendo las datos con una media Buena aproximación si los programas de prueba se ejecutan las mismas veces Resumiendo las datos con una media ponderada Por ejemplo, si el responsable del 80% de la carga es P1 y del 20% es P2, entonces el peso del primero es 0.8 y el del segundo es 0.2 A B C 500.5 55.0 20.0 Media aritmética A B C 200.8 28.0 20.0 Media aritmética ponderada

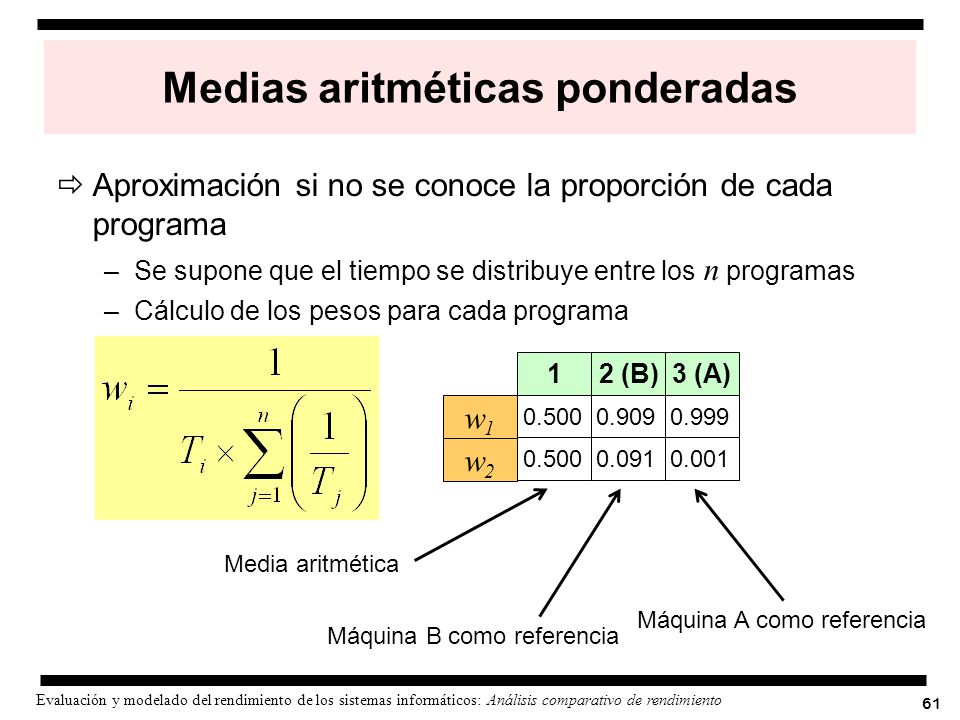

61 Medias aritméticas ponderadas
Aproximación si no se conoce la proporción de cada programa Se supone que el tiempo se distribuye entre los n programas Cálculo de los pesos para cada programa 2 (B) 3 (A) 0.909 0.999 0.091 0.001 1 0.500 w1 w2 Media aritmética Máquina A como referencia Máquina B como referencia

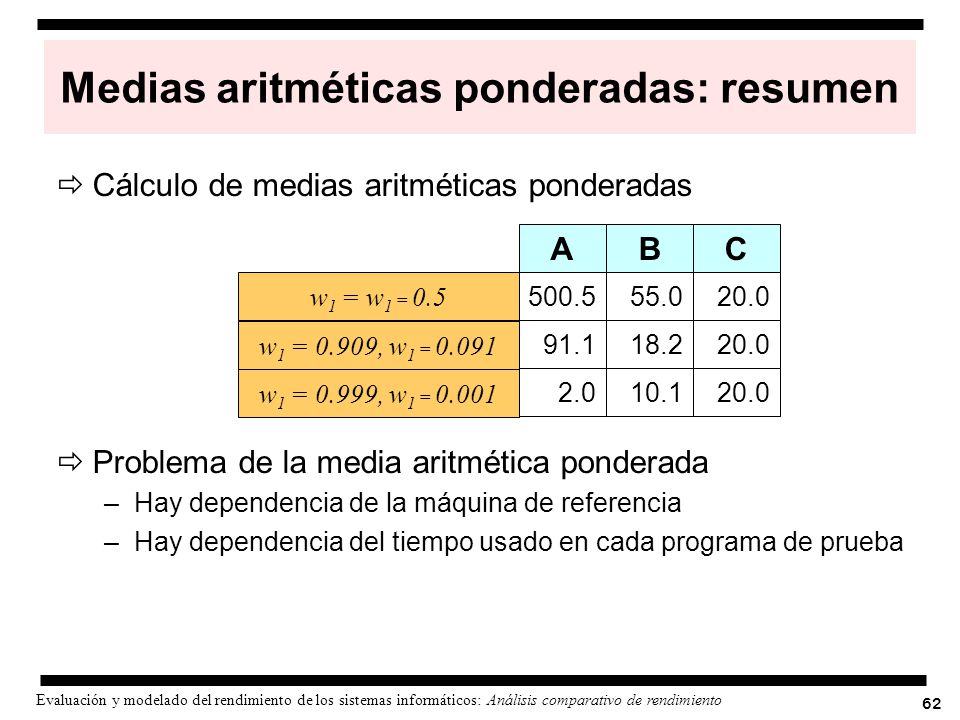

62 Medias aritméticas ponderadas: resumen
Cálculo de medias aritméticas ponderadas Problema de la media aritmética ponderada Hay dependencia de la máquina de referencia Hay dependencia del tiempo usado en cada programa de prueba A B C w1 = w1 = 0.5 500.5 55.0 20.0 w1 = 0.909, w1 = 0.091 91.1 18.2 20.0 w1 = 0.999, w1 = 0.001 2.0 10.1 20.0

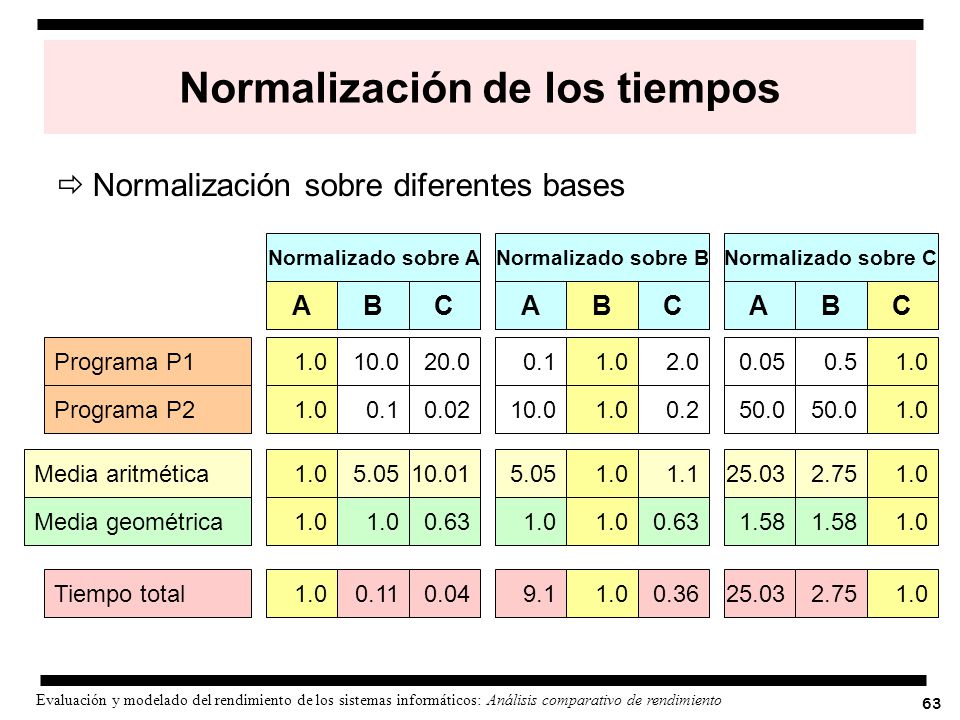

63 Normalización de los tiempos
Normalización sobre diferentes bases Normalizado sobre A Normalizado sobre B Normalizado sobre C A B C A B C A B C Programa P1 1.0 10.0 20.0 0.1 1.0 2.0 0.05 0.5 1.0 Programa P2 1.0 0.1 0.02 10.0 1.0 0.2 50.0 50.0 1.0 Media aritmética 1.0 5.05 10.01 5.05 1.0 1.1 25.03 2.75 1.0 Media geométrica 1.0 1.0 0.63 1.0 1.0 0.63 1.58 1.58 1.0 Tiempo total 1.0 0.11 0.04 9.1 1.0 0.36 25.03 2.75 1.0

64 Principales conclusiones
Análisis de los resultados El rendimiento calculado con la media aritmética varia según la máquina de referencia Col. 2: B es más lenta que A (referencia A) Col. 4: A es más lenta que B (referencia B) Col. 3: C es más lenta que A y B (referencia A) Col. 9: C es más rápida que A y B (referencia C) Las medias geométricas son consistentes independientemente de la máquina de referencia A y B tienen el mismo rendimiento El tiempo de ejecución de C es el 63% de A o B Sin embargo, el tiempo total de ejecución de A es 9 veces el de B, y el de B tres veces el de C

65 CPU2000 (SPEC) SYSMark 2004 (BAPCO)
6. Ejemplos reales CPU2000 (SPEC) SYSMark 2004 (BAPCO)

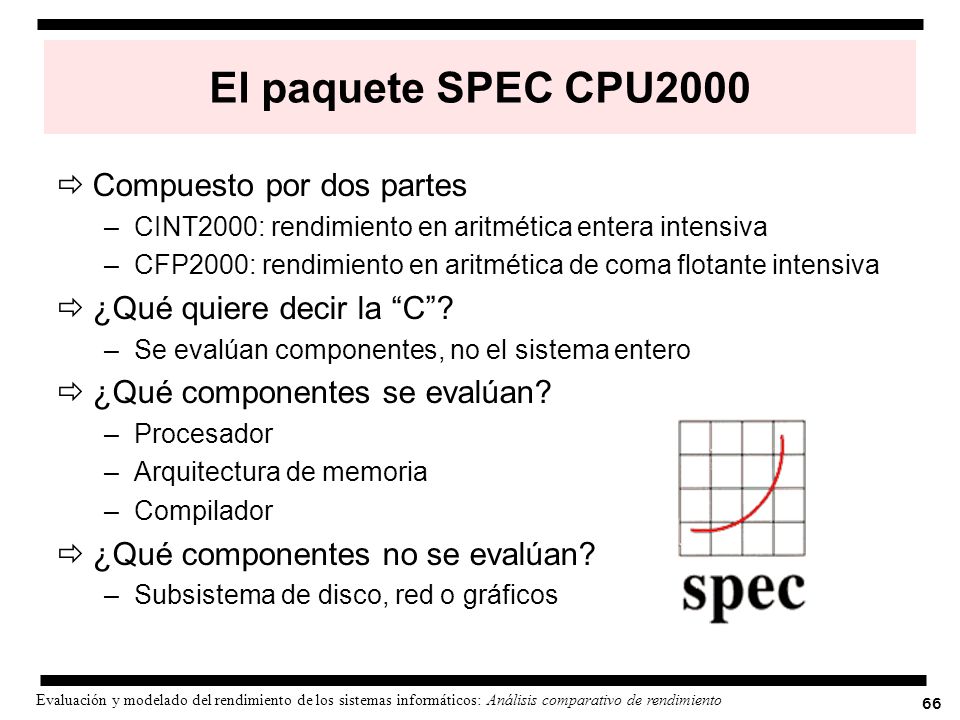

66 El paquete SPEC CPU2000 Compuesto por dos partes
CINT2000: rendimiento en aritmética entera intensiva CFP2000: rendimiento en aritmética de coma flotante intensiva ¿Qué quiere decir la “C”? Se evalúan componentes, no el sistema entero ¿Qué componentes se evalúan? Procesador Arquitectura de memoria Compilador ¿Qué componentes no se evalúan? Subsistema de disco, red o gráficos

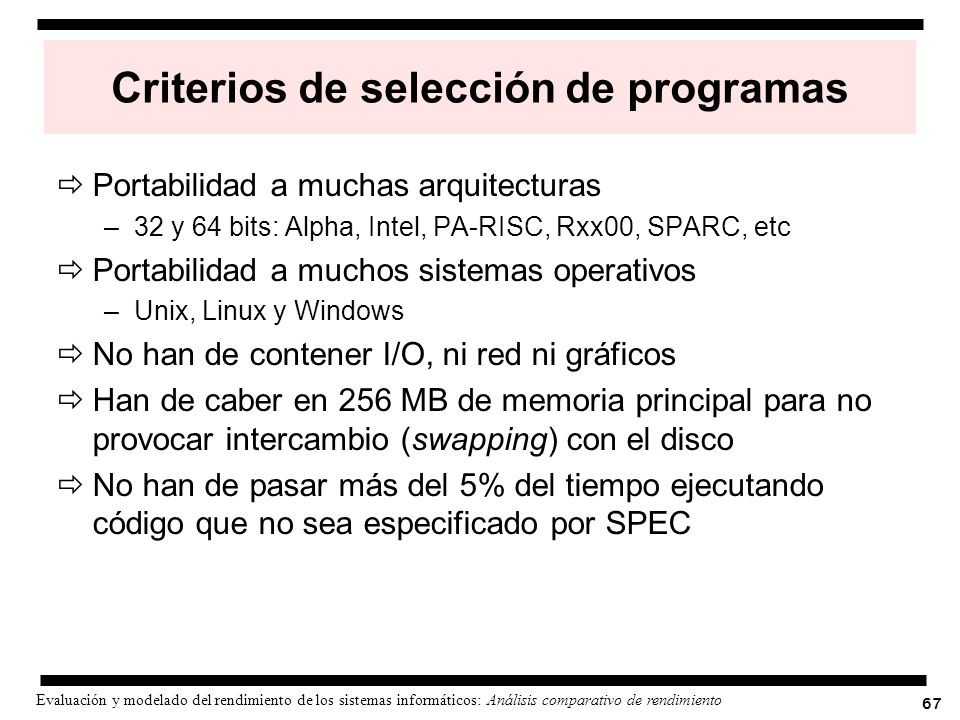

67 Criterios de selección de programas
Portabilidad a muchas arquitecturas 32 y 64 bits: Alpha, Intel, PA-RISC, Rxx00, SPARC, etc Portabilidad a muchos sistemas operativos Unix, Linux y Windows No han de contener I/O, ni red ni gráficos Han de caber en 256 MB de memoria principal para no provocar intercambio (swapping) con el disco No han de pasar más del 5% del tiempo ejecutando código que no sea especificado por SPEC

68 Programas dentro de CPU2000
CINT2000: 12 programas Todos en lenguaje C 164.gzip Utilidad de compresión 176.gcc Compilador de C 186.crafty Programa para jugar al ajedrez 197.parser Procesador de lenguaje natural 254.gap Teoría computacional de grupos CFP2000: 14 programas, en lenguajes FORTRAN y C 6 en FORTRAN77, 4 en FORTRAN90 y 4 en C 173.applu Ecuaciones diferenciales parciales 178.galgel Dinámica de fluidos 200.sixtrack Modelo de acelerador de partículas

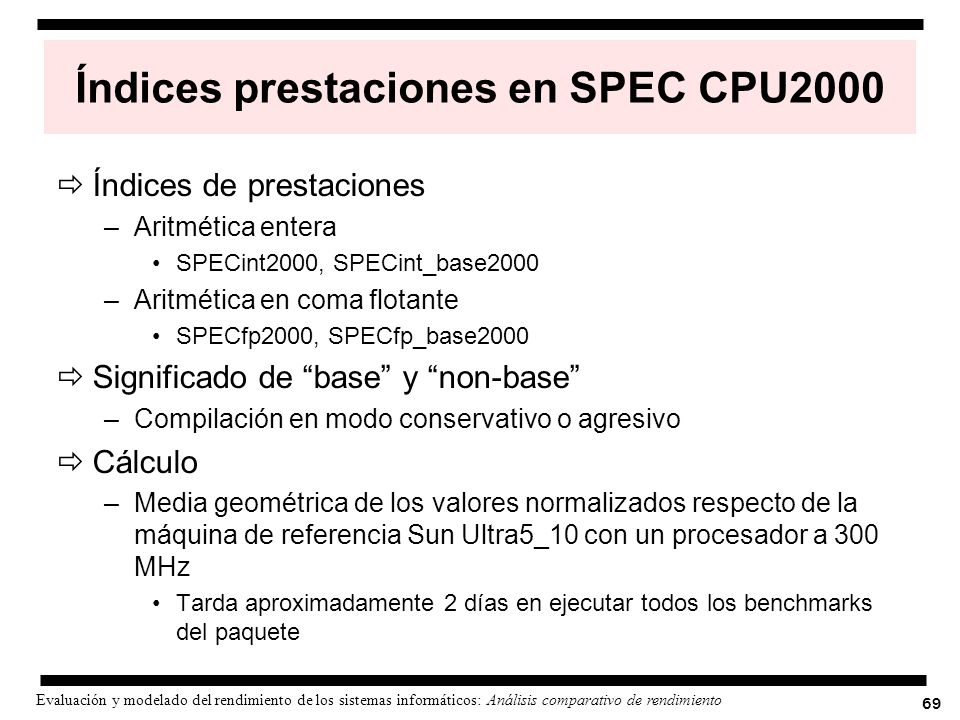

69 Índices prestaciones en SPEC CPU2000
Índices de prestaciones Aritmética entera SPECint2000, SPECint_base2000 Aritmética en coma flotante SPECfp2000, SPECfp_base2000 Significado de “base” y “non-base” Compilación en modo conservativo o agresivo Cálculo Media geométrica de los valores normalizados respecto de la máquina de referencia Sun Ultra5_10 con un procesador a 300 MHz Tarda aproximadamente 2 días en ejecutar todos los benchmarks del paquete

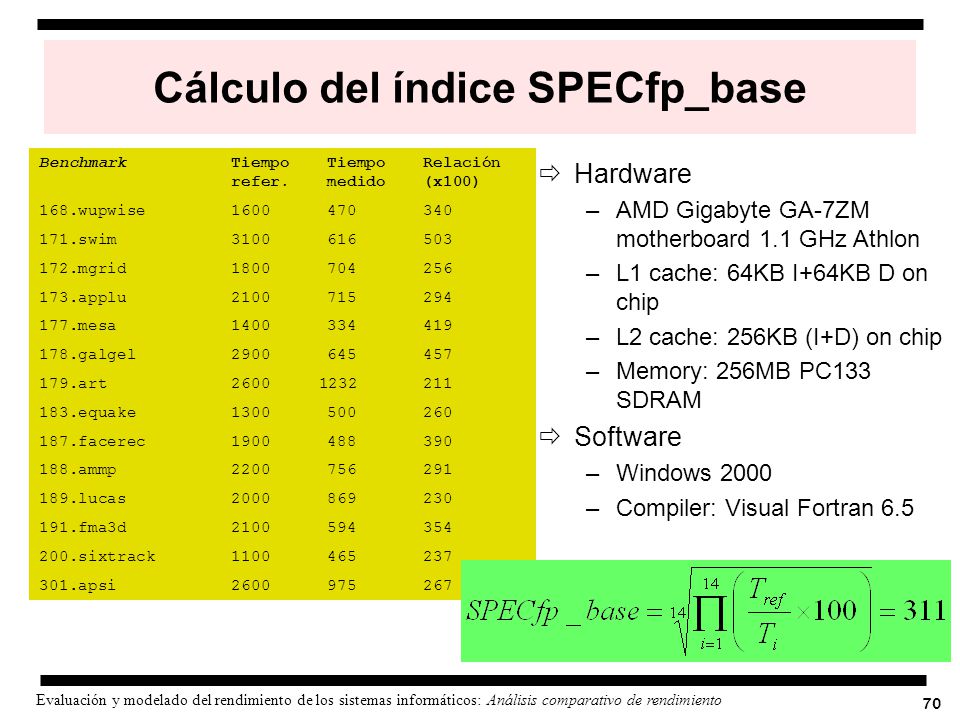

70 Cálculo del índice SPECfp_base
Benchmark Tiempo Tiempo Relación refer. medido (x100) 168.wupwise 171.swim 172.mgrid 173.applu 177.mesa 178.galgel 179.art 183.equake 187.facerec 188.ammp 189.lucas 191.fma3d 200.sixtrack 301.apsi Hardware AMD Gigabyte GA-7ZM motherboard 1.1 GHz Athlon L1 cache: 64KB I+64KB D on chip L2 cache: 256KB (I+D) on chip Memory: 256MB PC133 SDRAM Software Windows 2000 Compiler: Visual Fortran 6.5

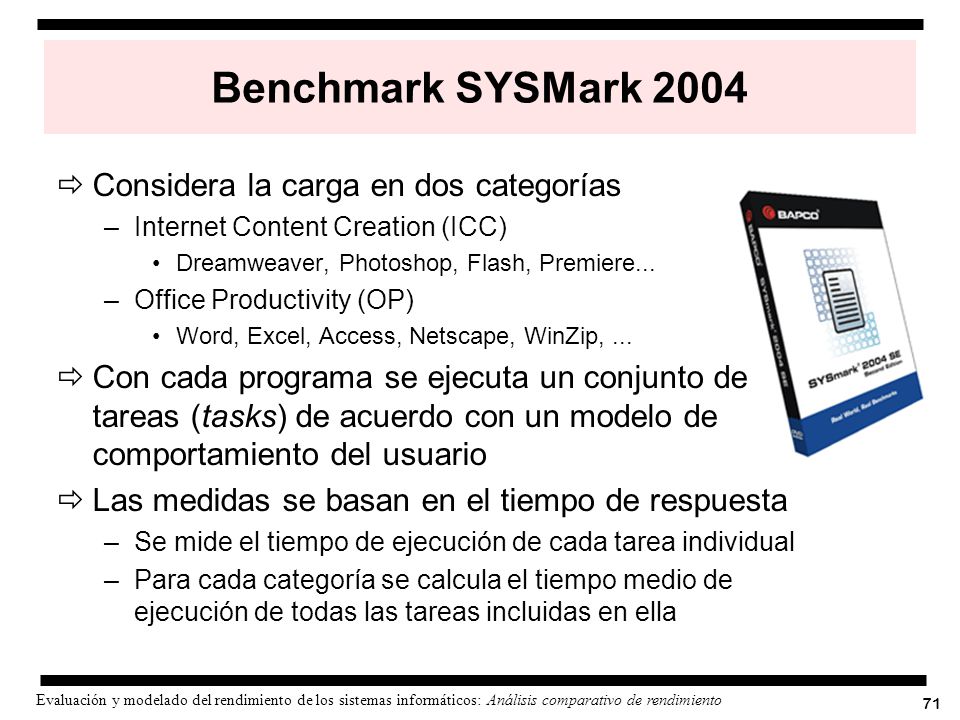

71 Benchmark SYSMark 2004 Considera la carga en dos categorías
Internet Content Creation (ICC) Dreamweaver, Photoshop, Flash, Premiere... Office Productivity (OP) Word, Excel, Access, Netscape, WinZip, ... Con cada programa se ejecuta un conjunto de tareas (tasks) de acuerdo con un modelo de comportamiento del usuario Las medidas se basan en el tiempo de respuesta Se mide el tiempo de ejecución de cada tarea individual Para cada categoría se calcula el tiempo medio de ejecución de todas las tareas incluidas en ella

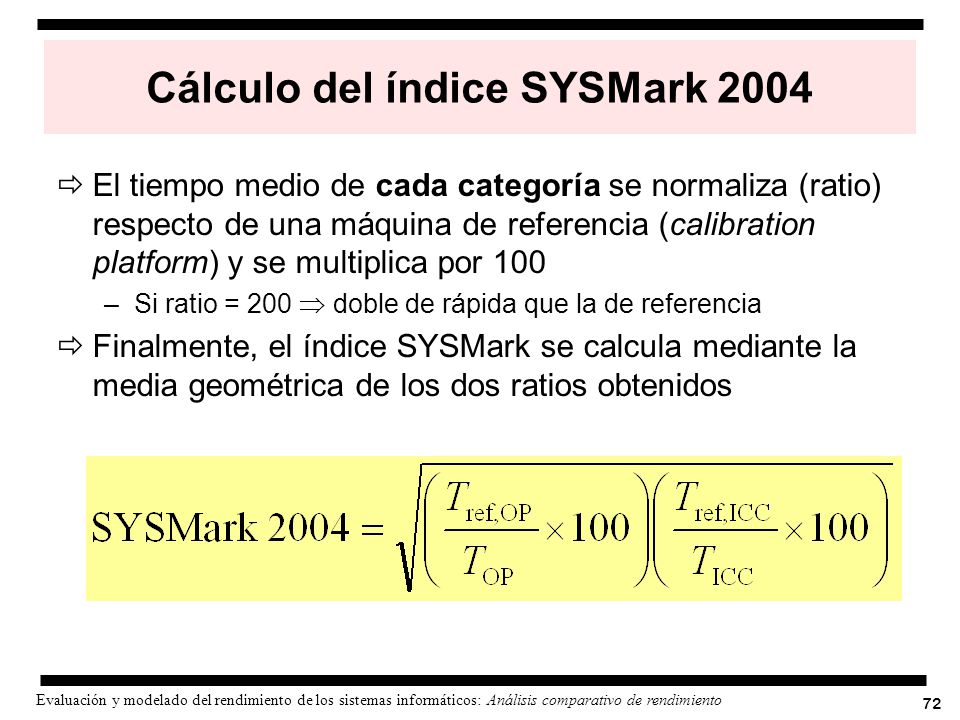

72 Cálculo del índice SYSMark 2004
El tiempo medio de cada categoría se normaliza (ratio) respecto de una máquina de referencia (calibration platform) y se multiplica por 100 Si ratio = 200  doble de rápida que la de referencia Finalmente, el índice SYSMark se calcula mediante la media geométrica de los dos ratios obtenidos
