Nueva tecnología de molienda de cemento con molino vertical

Presentación del tema: "Nueva tecnología de molienda de cemento con molino vertical"— Transcripción de la presentación:

1 Nueva tecnología de molienda de cemento con molino vertical
Markus Richter Alfredo Martín de Frutos ThyssenKrupp Resource Technologies

2 Indice Introducción Objetivos Antecedentes Descripción del proyecto
Resultados Conclusiones

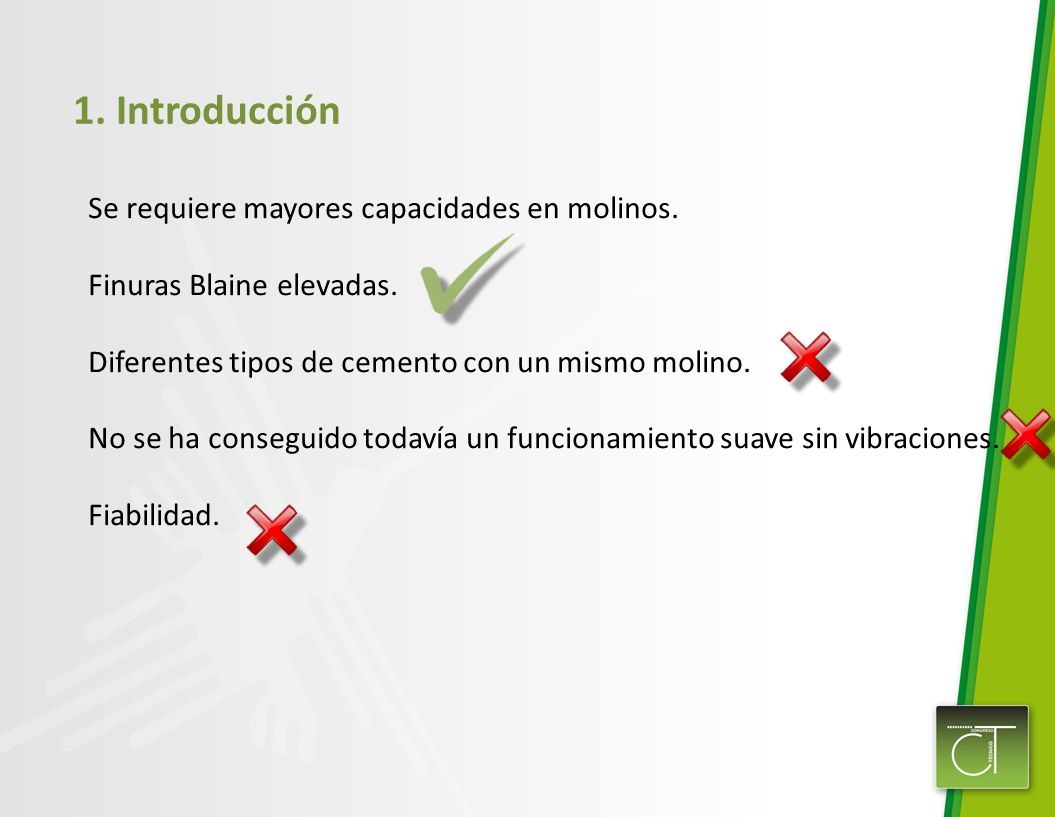

3 1. Introducción Se requiere mayores capacidades en molinos.
Finuras Blaine elevadas. Diferentes tipos de cemento con un mismo molino. No se ha conseguido todavía un funcionamiento suave sin vibraciones. Fiabilidad.

4 Indice Introducción Objetivos Antecedentes Descripción del proyecto
Resultados Conclusiones

5 2. Objetivos Reducción de las tensiones dinámicas (vibraciones) de la instalación Finuras mayores de cm2/g s. Blaine Flexibilidad para moler diferentes tipos de cemento y bajo diferentes condiciones de proceso de molienda. Molino fiable y de mantenimiento sencillo Reducir el tamaño del accionamiento Reduction of mill dynamics (vibration level) enables increase of table speed and higher mill performance better protection of drive train and mill equipment (increased number of failures with standard VRM-gearboxes in the past) additional criteria are flexibility to grind a large range of different materials / qualities in one machine improved mill availability because of better adaption to grinding process higher redundancy – 2 rollers driven + 1 roller in „slave“ mode

6 Index Introducción Objetivos Antecedentes Descripción del proyecto
Resultados Conclusiones

7 3. Antecedentes Existe tecnología desde los años 90.
POLYSIUS tiene una enorme experiencia en molinos verticales de cemento con la tecnología DOROL. POLYSIUS dispone de muchísima experiencia en molinos verticales con la tecnología QUADROPOL. En los 80 se realizaron algunas investigaciones con accionamiento en rodillos.

8 Index Introducción Objetivos Antecedentes Descripción del proyecto
Resultados Conclusiones

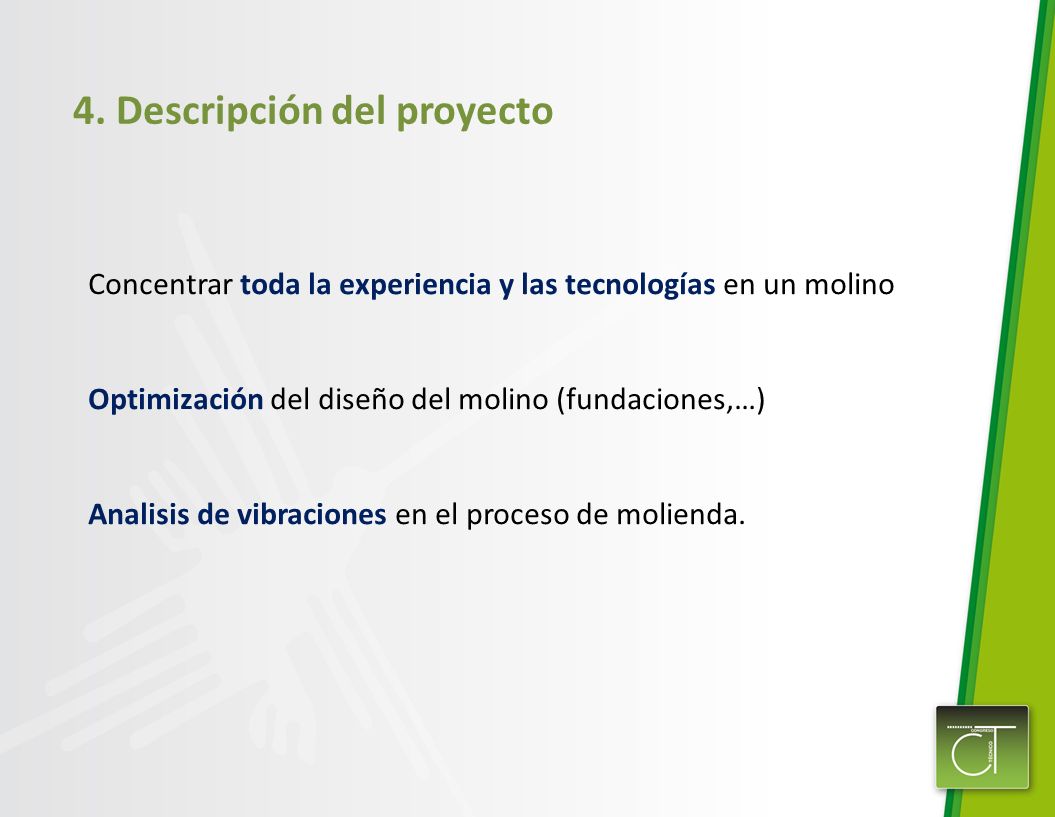

9 4. Descripción del proyecto
Concentrar toda la experiencia y las tecnologías en un molino Optimización del diseño del molino (fundaciones,…) Analisis de vibraciones en el proceso de molienda.

10 4. Descripción del proyecto
Optimización

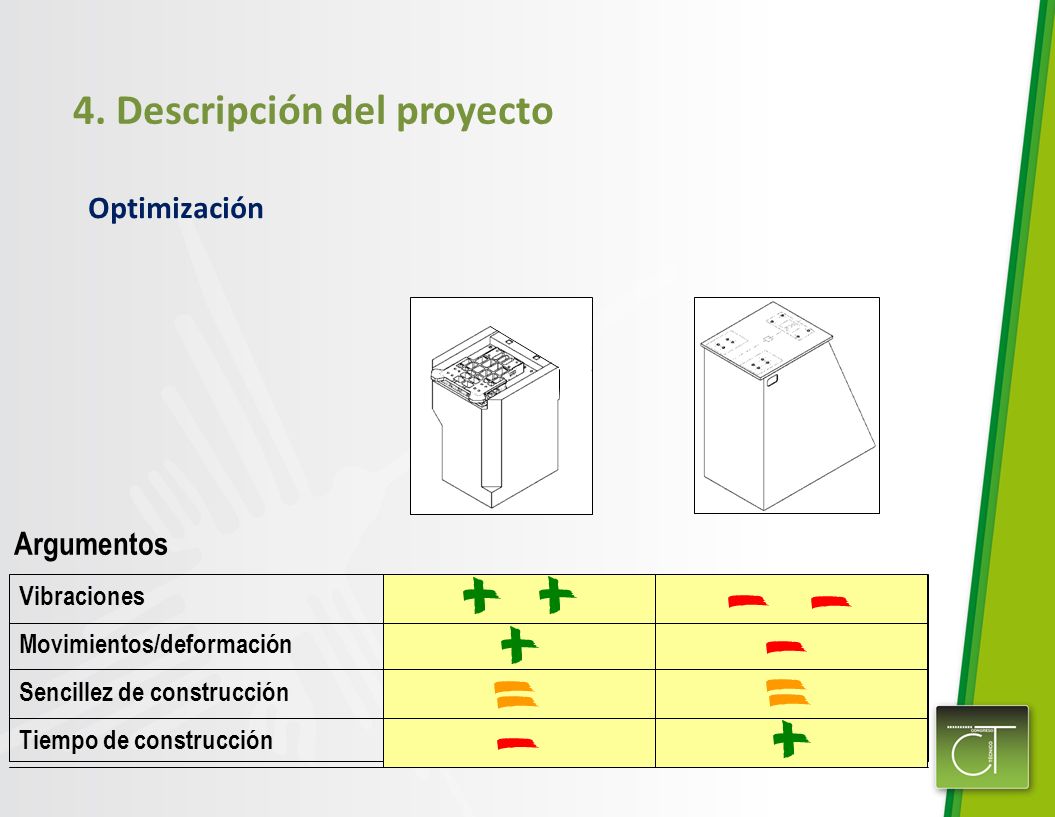

11 4. Descripción del proyecto
Optimización Argumentos Vibraciones Movimientos/deformación Sencillez de construcción Tiempo de construcción

12 4. Descripción del proyecto

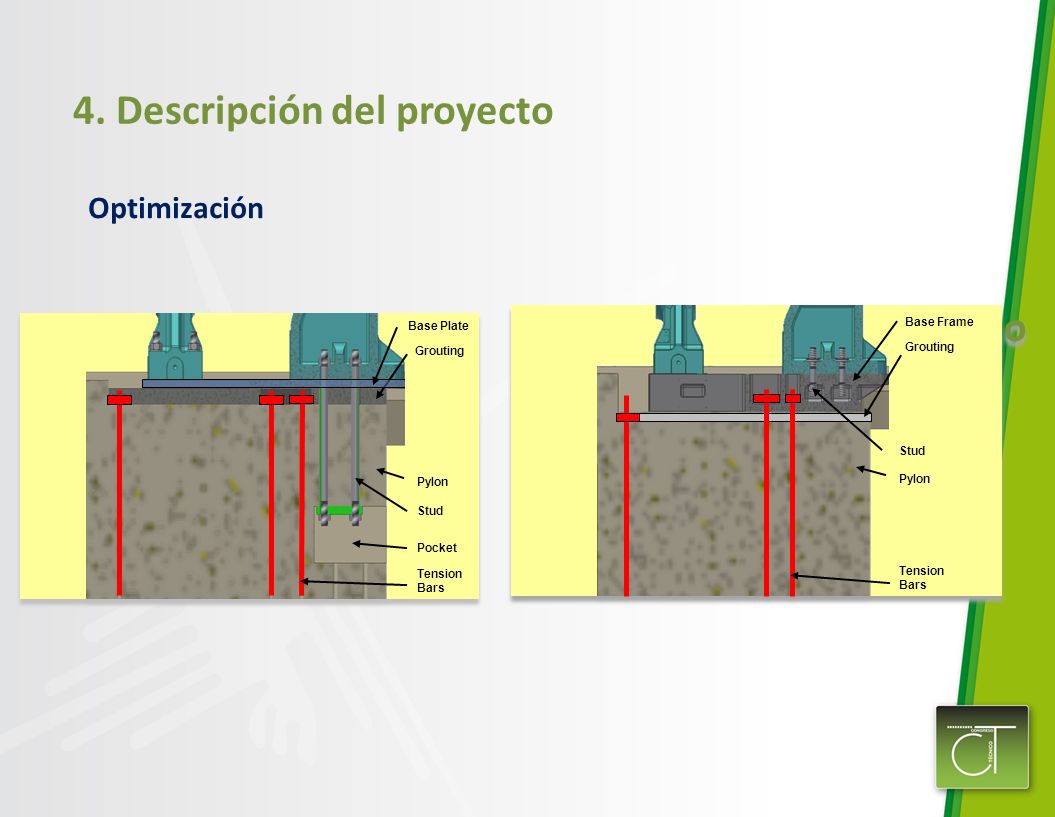

Optimización 4. Descripción del proyecto Base Frame Stud Pylon Tension Bars Grouting Base Plate Grouting Pylon Stud Pocket Tension Bars

13 4. Descripción del proyecto

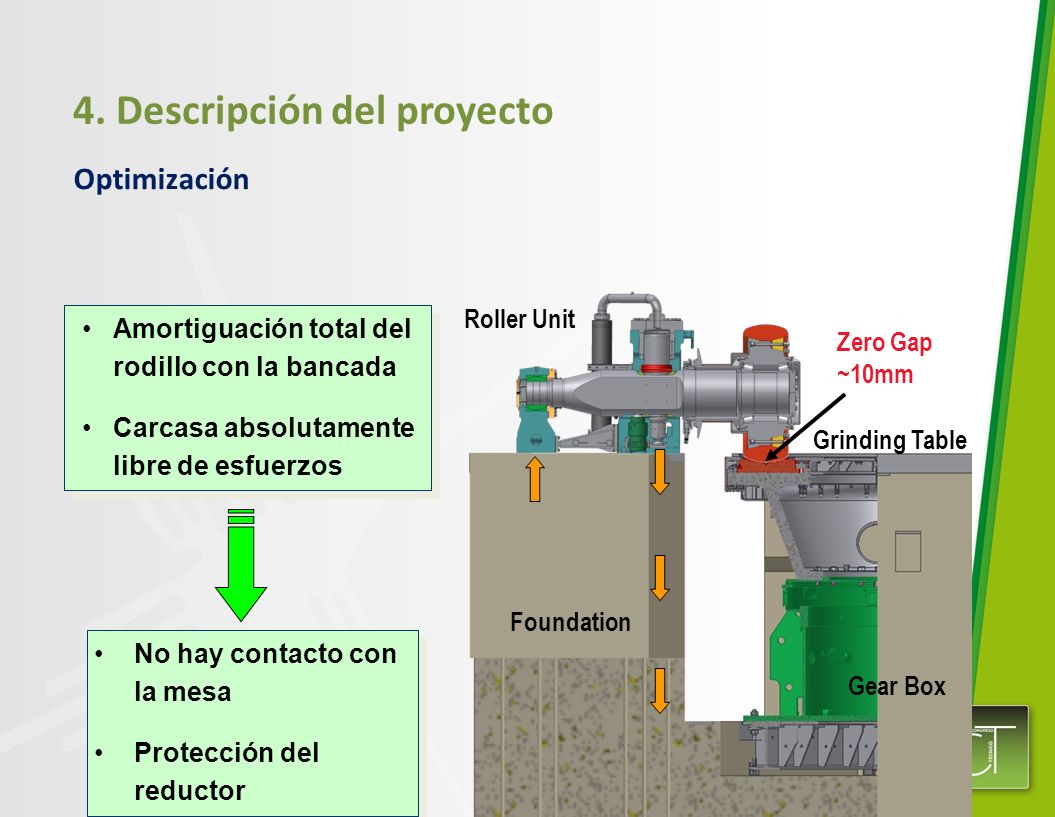

Optimización Roller Unit Amortiguación total del rodillo con la bancada Carcasa absolutamente libre de esfuerzos Zero Gap ~10mm Grinding Table Foundation No hay contacto con la mesa Protección del reductor Gear Box

14 4. Descripción del proyecto

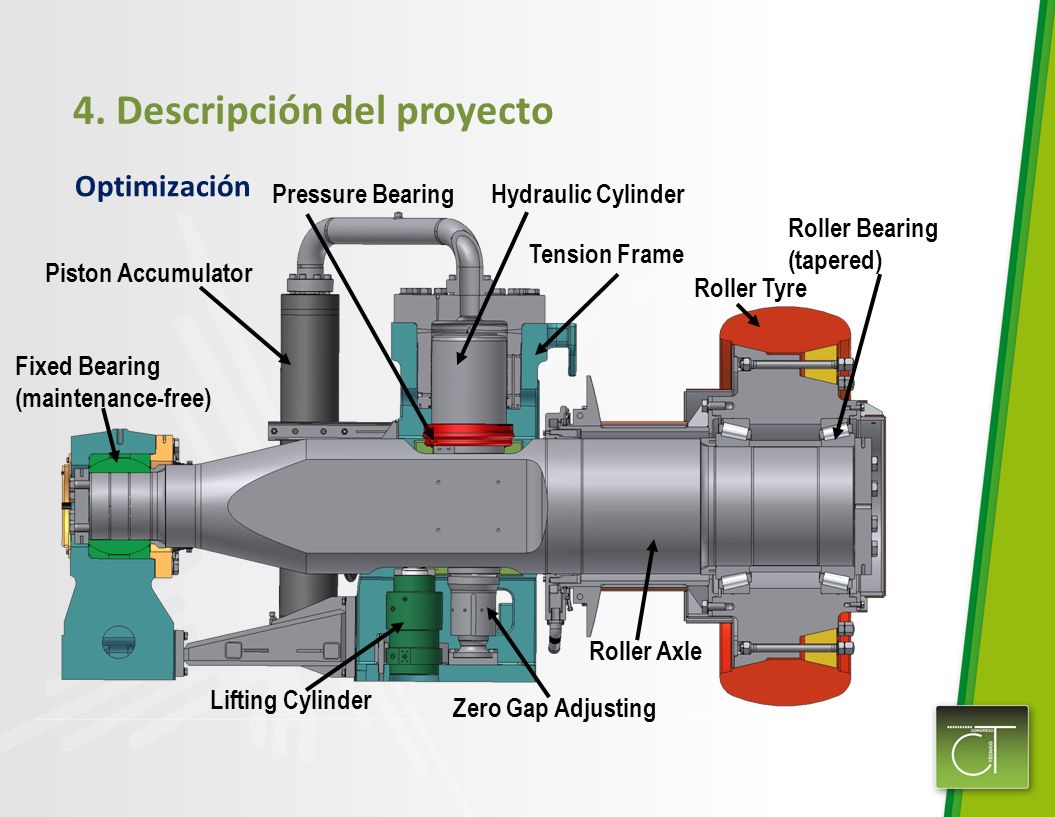

Optimización Hydraulic Cylinder Roller Tyre Roller Axle Pressure Bearing Roller Bearing (tapered) Tension Frame Fixed Bearing (maintenance-free) Piston Accumulator Lifting Cylinder Zero Gap Adjusting

15 4. Descripción del proyecto

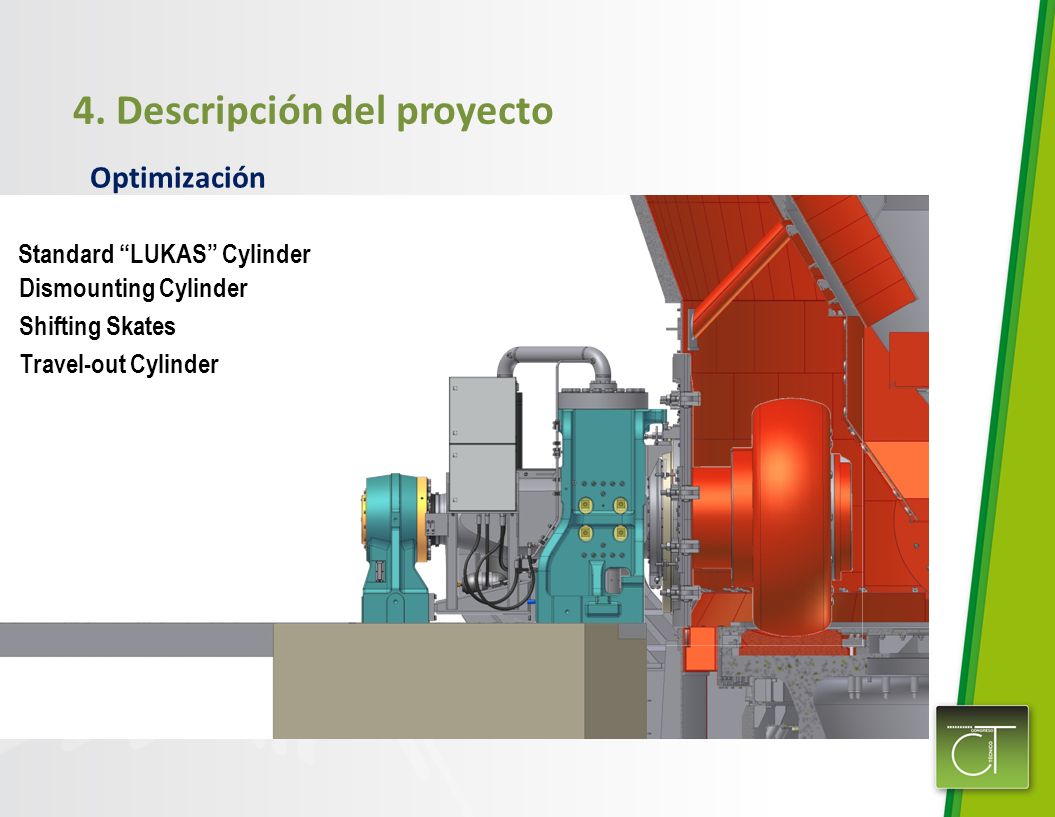

Optimización Standard “LUKAS” Cylinder Dismounting Cylinder Shifting Skates Travel-out Cylinder

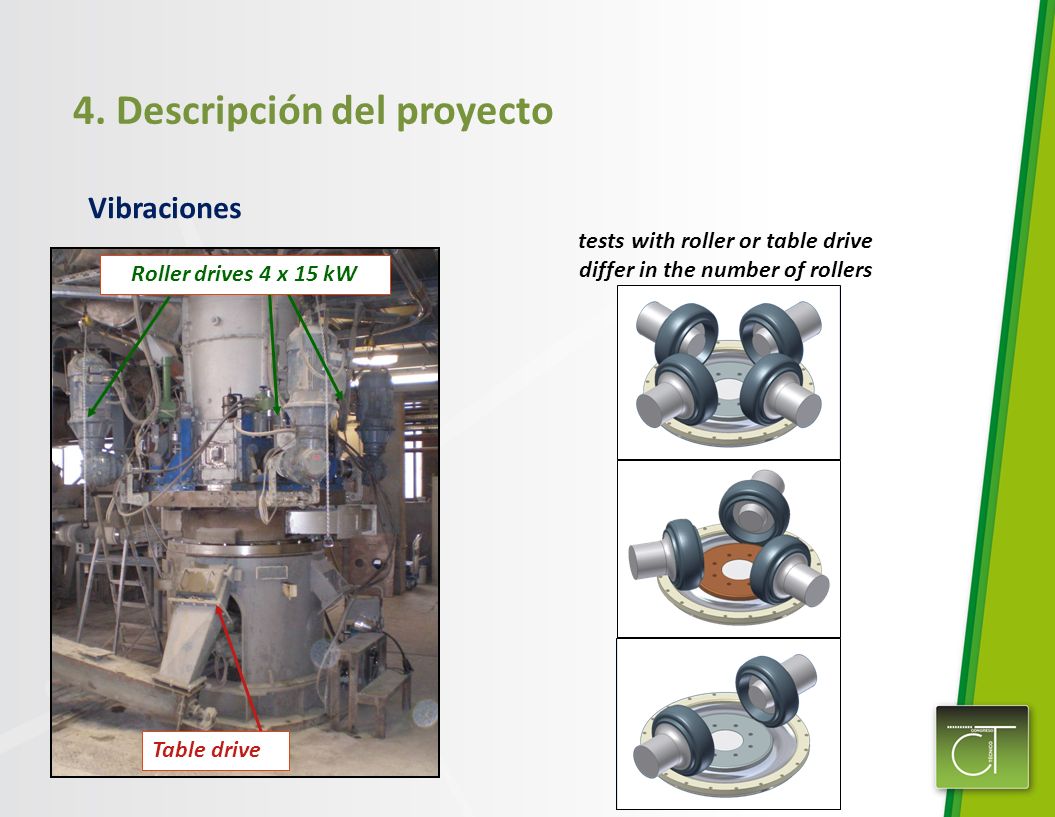

16 tests with roller or table drive differ in the number of rollers
4. Descripción del proyecto Vibraciones tests with roller or table drive differ in the number of rollers Roller drives 4 x 15 kW Table drive

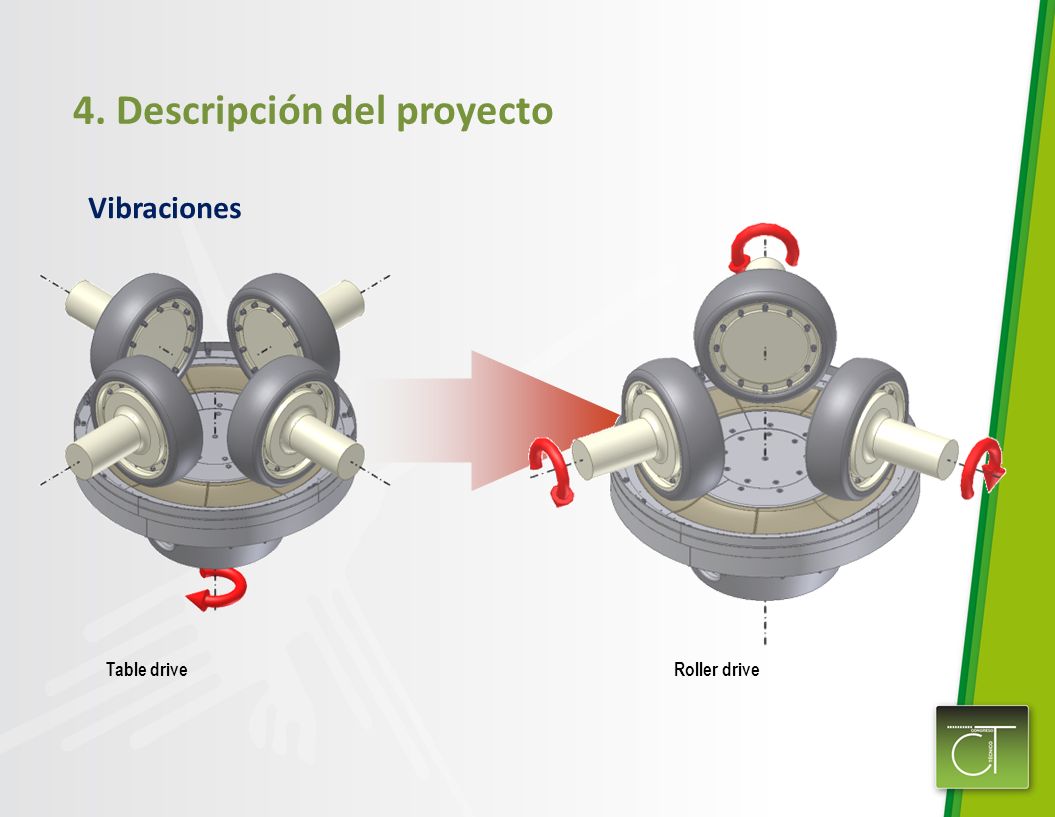

17 4. Descripción del proyecto
Vibraciones Table drive Roller drive

18 4. Descripción del proyecto

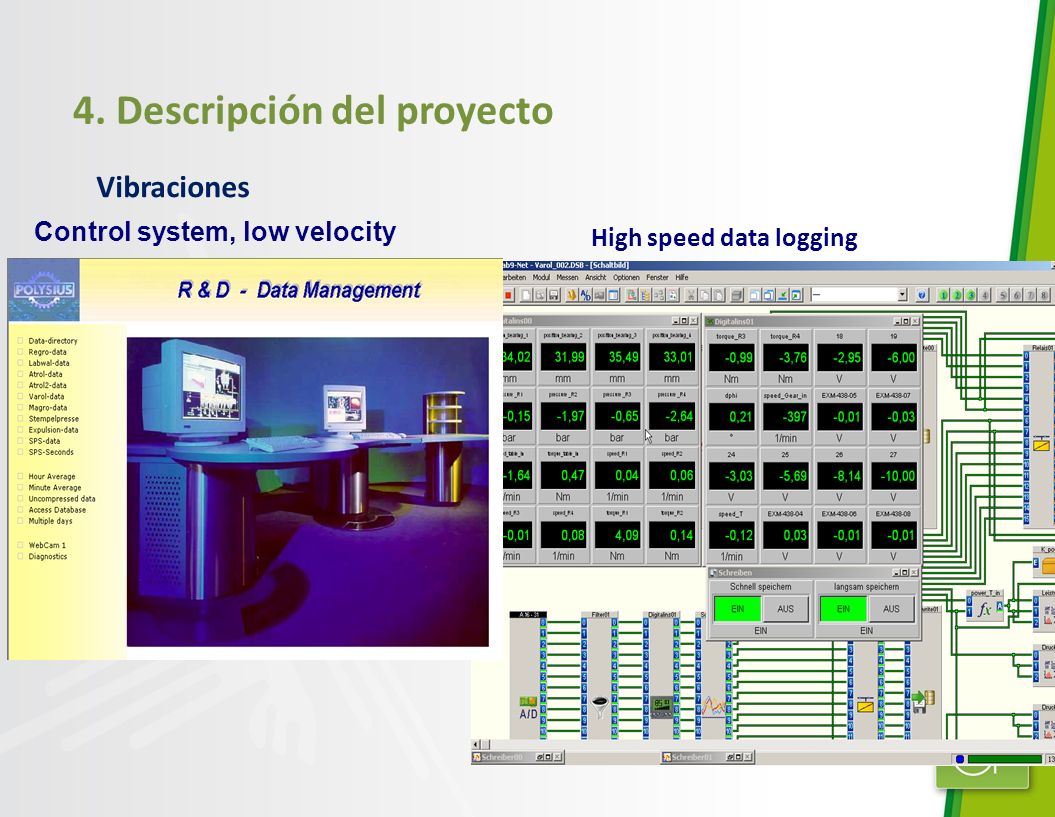

Vibraciones Control system, low velocity High speed data logging

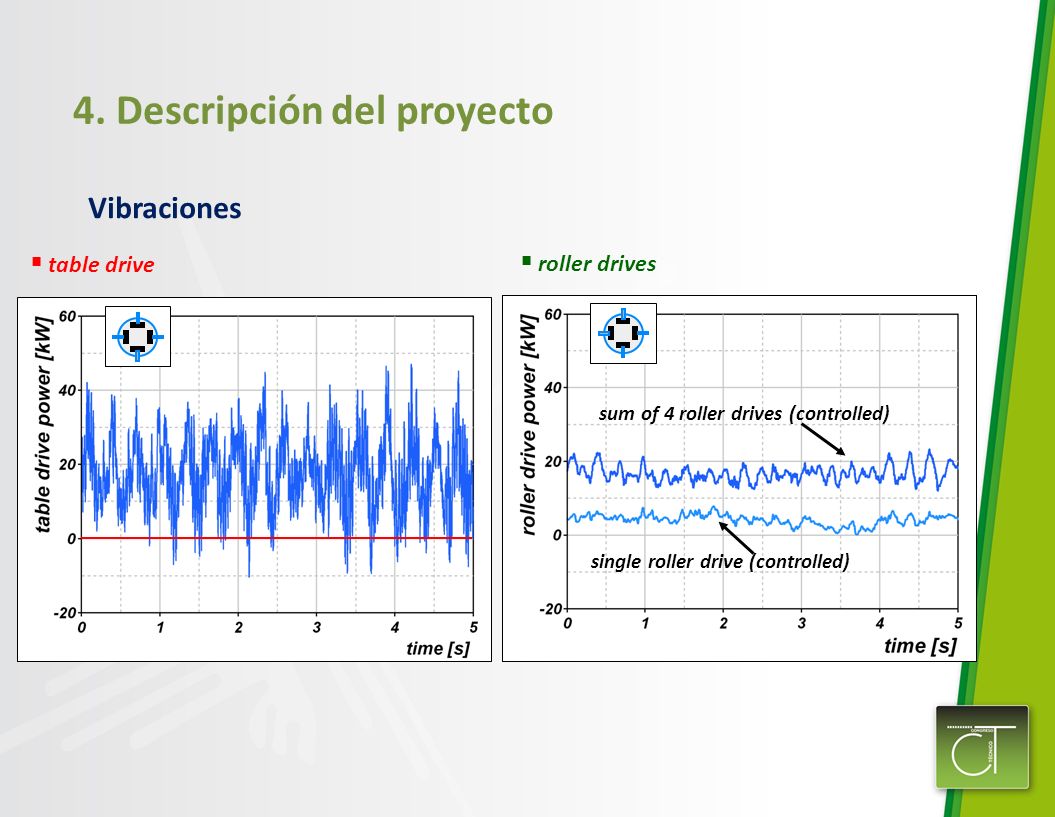

19 4. Descripción del proyecto
Vibraciones table drive roller drives single roller drive (controlled) sum of 4 roller drives (controlled)

20 4. Descripción del proyecto
Vibraciones Classical Table Drive - TD Polysius Roller Drive - RD Roller velocity profile Material layer Table Roller is drawing the material into grinding gap Roller speed too low for complete material nip in Material is pushed into grinding gap by movement of tableT

21 4. Descripción del proyecto

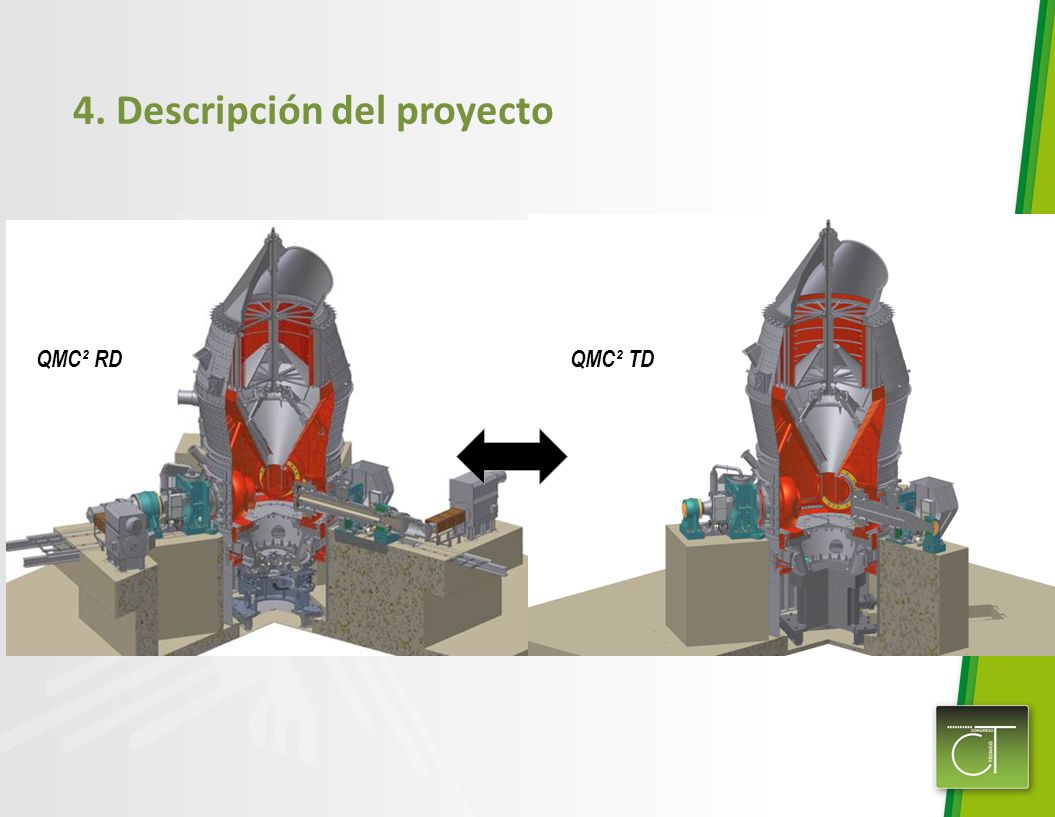

QMC² RD QMC² TD

22 4. Descripción del proyecto

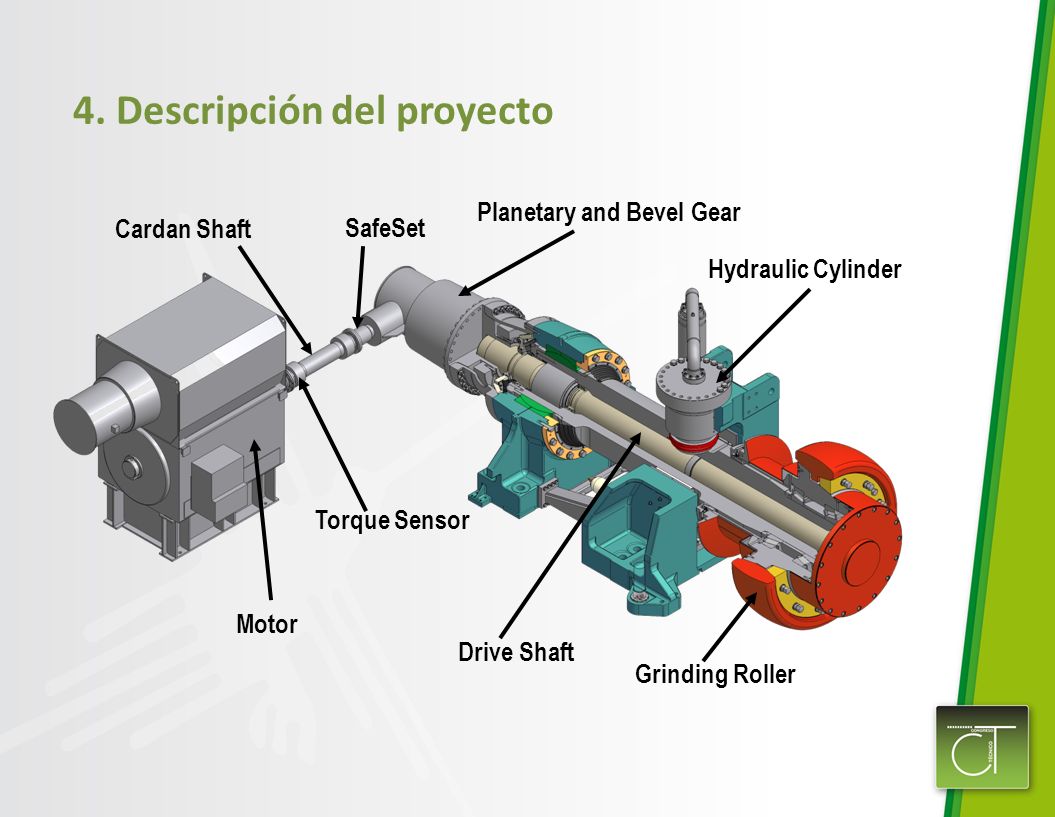

Planetary and Bevel Gear Cardan Shaft SafeSet Hydraulic Cylinder Torque Sensor Motor Drive Shaft Grinding Roller

23 4. Descripción del proyecto

24 4. Descripción del proyecto

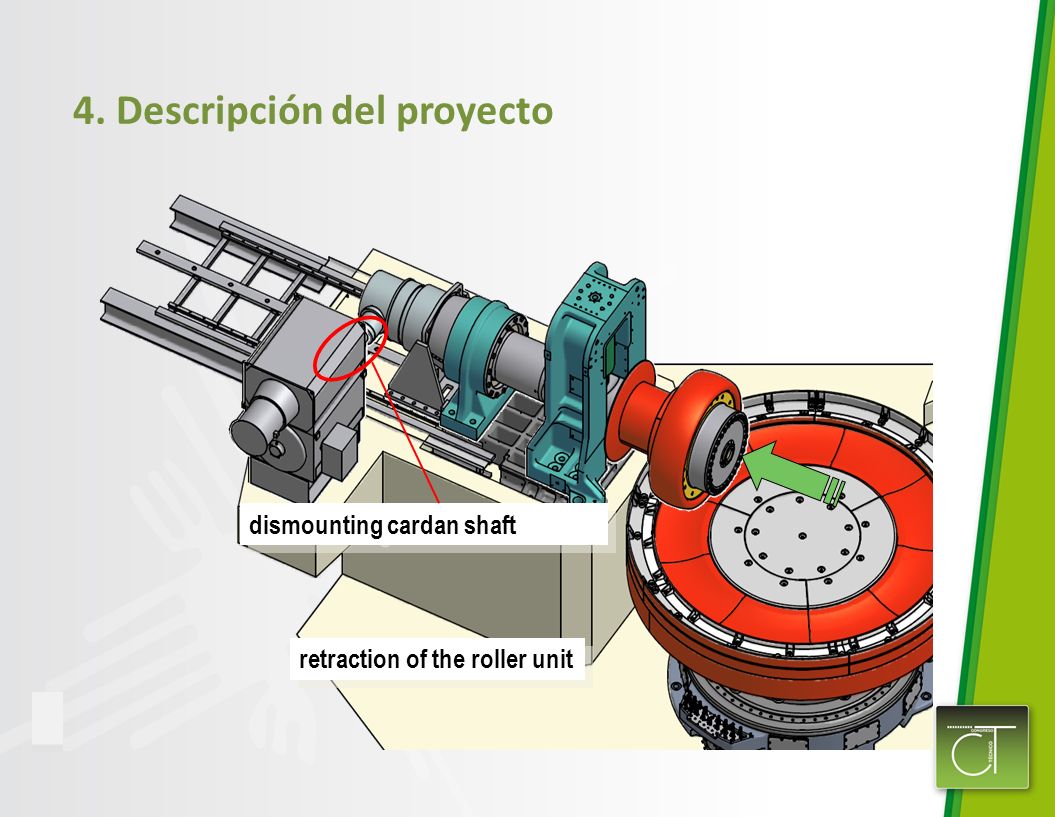

dismounting cardan shaft retraction of the roller unit

25 4. Descripción del proyecto

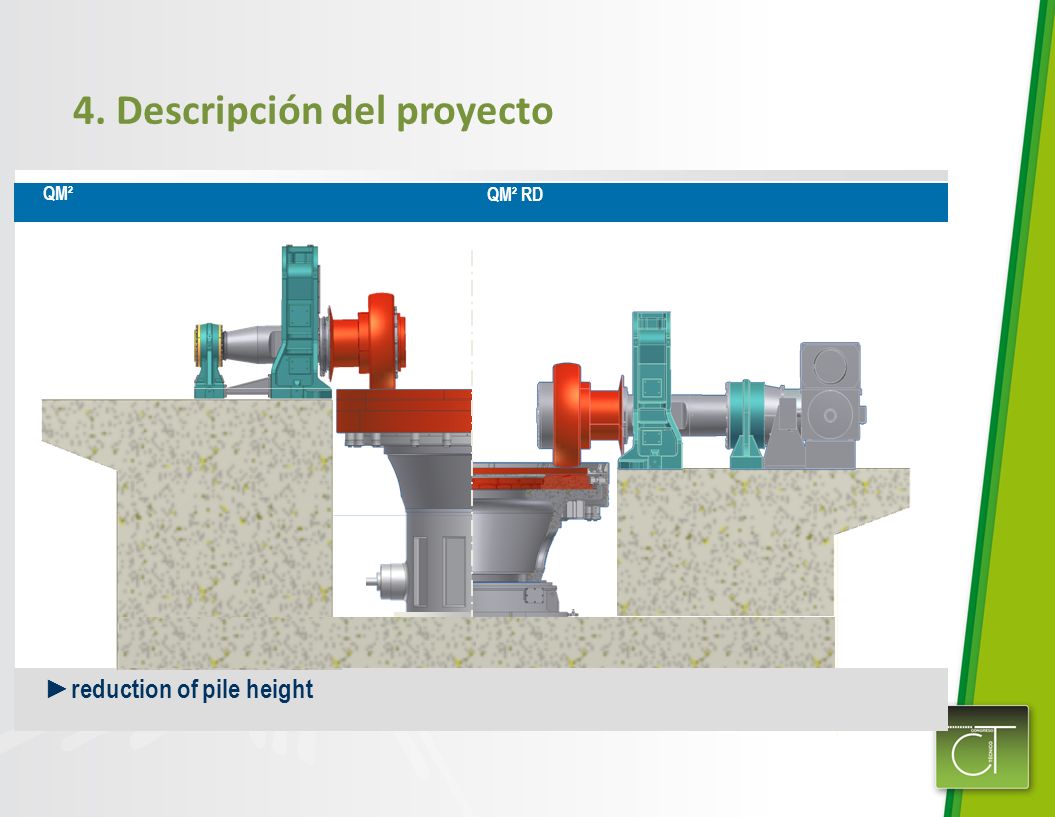

QM² QM² RD ►reduction of pile height

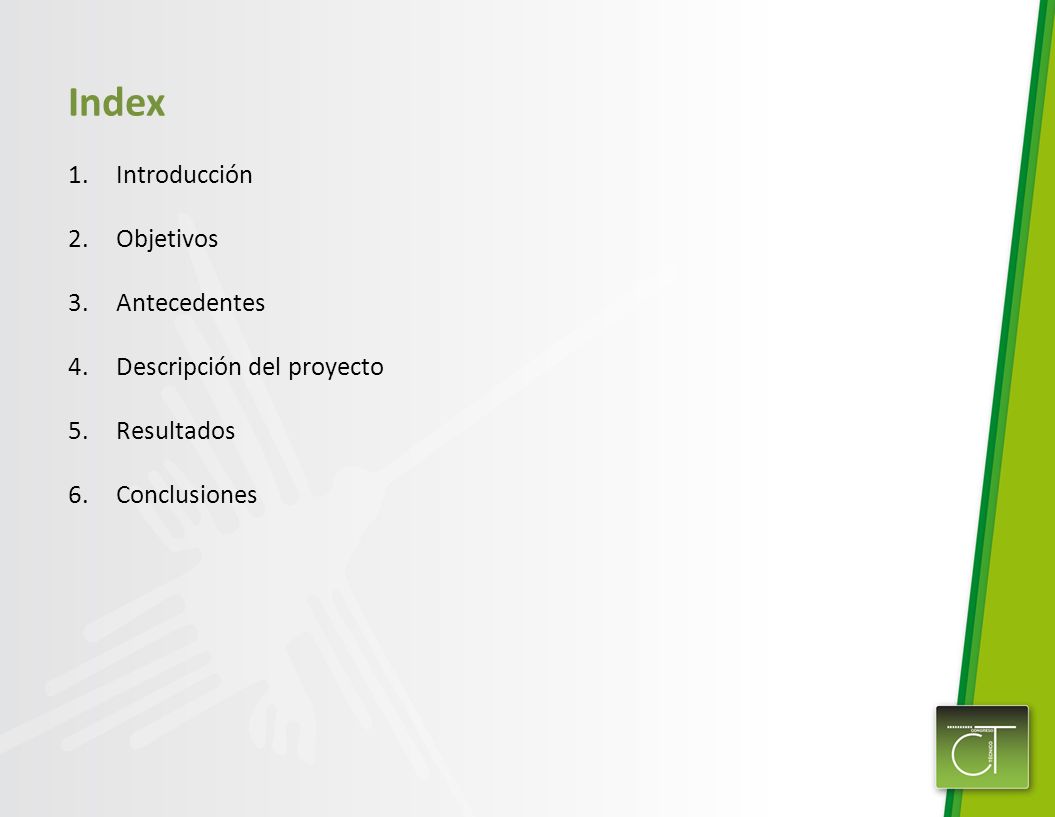

26 Index Introducción Objetivos Antecedentes Descripción del proyecto
Resultados Conclusiones

27 5. Resultados

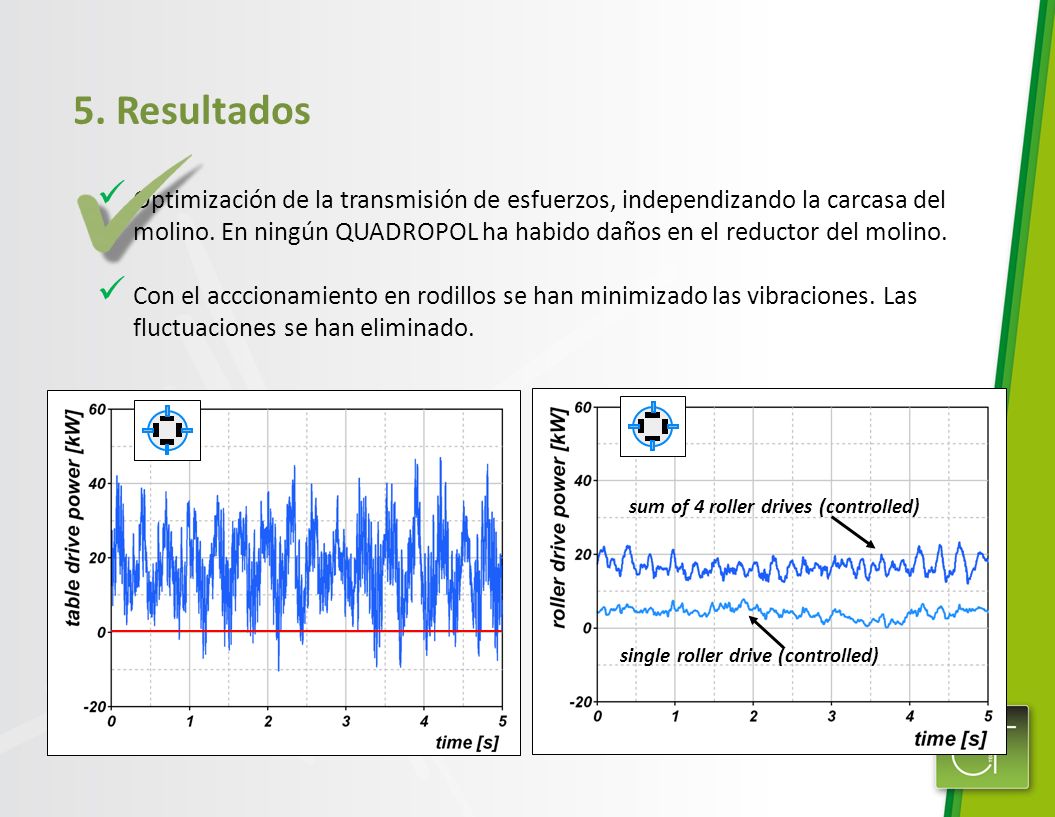

28 5. Resultados Optimización de la transmisión de esfuerzos, independizando la carcasa del molino. En ningún QUADROPOL ha habido daños en el reductor del molino. Con el acccionamiento en rodillos se han minimizado las vibraciones. Las fluctuaciones se han eliminado. single roller drive (controlled) sum of 4 roller drives (controlled)

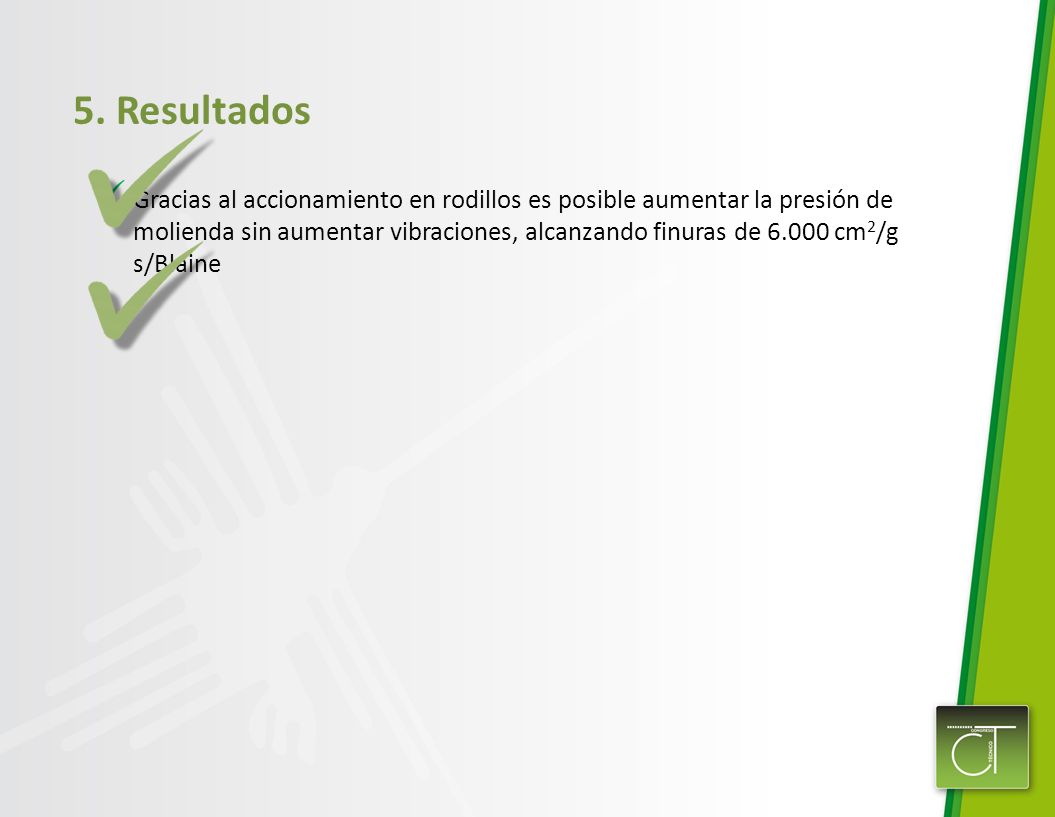

29 5. Resultados Gracias al accionamiento en rodillos es posible aumentar la presión de molienda sin aumentar vibraciones, alcanzando finuras de cm2/g s/Blaine

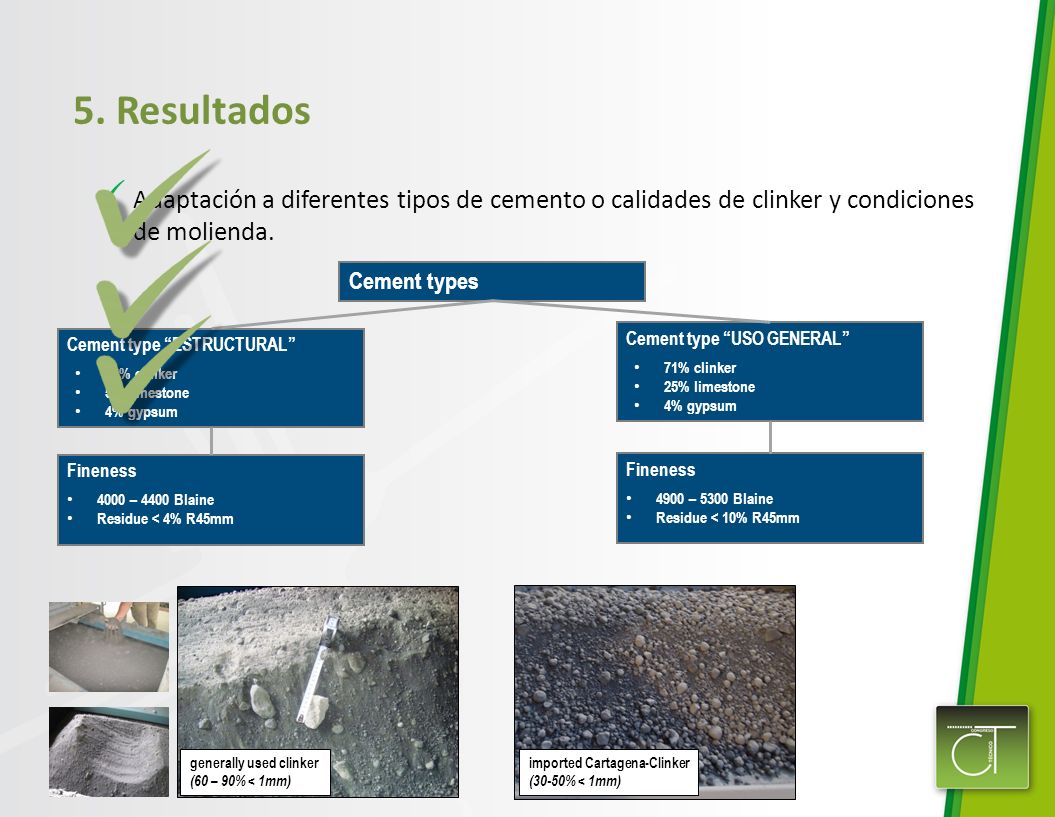

30 5. Resultados Adaptación a diferentes tipos de cemento o calidades de clinker y condiciones de molienda. Cement type “ESTRUCTURAL” 91% clinker 5% limestone 4% gypsum Cement type “USO GENERAL” 71% clinker 25% limestone Fineness 4000 – 4400 Blaine Residue < 4% R45mm 4900 – 5300 Blaine Residue < 10% R45mm Cement types generally used clinker (60 – 90% < 1mm) imported Cartagena-Clinker (30-50% < 1mm)

31 5. Resultados Keep it simple ! Unico cilindro hidráulico
Unico acumulador Dos cojinetes Uno fijo Uno de presión Un tope para evitar contacto Simple sustitución del cilindro Ausencia de sellos dentro del molino No es necesario aire de sellado Ningún reductor dañado. Fácil mantenimiento Redundancia en el accionamiento Oil flow Oil and air sealing outside mill, Excellent accessibility for maintenance Oil sealing Air sealing Working 70% is possible Disassemble of gear unit and the coupling

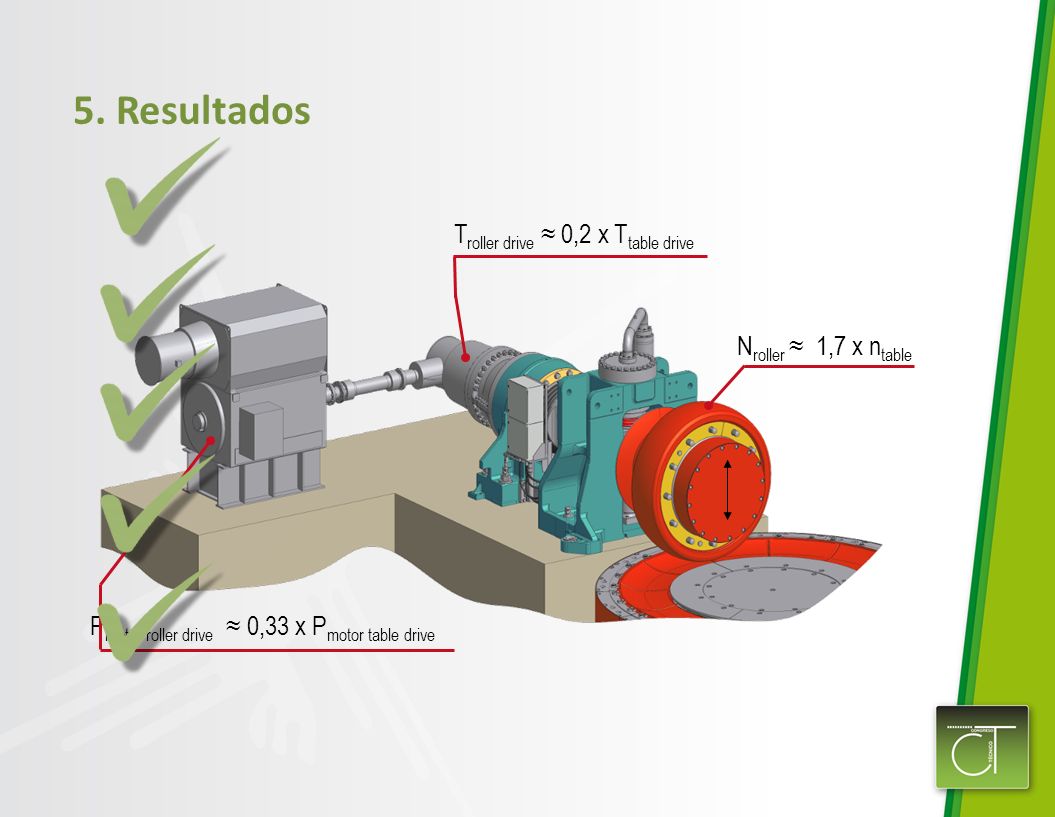

32 5. Resultados Troller drive ≈ 0,2 x Ttable drive
Nroller ≈ 1,7 x ntable Pmotor roller drive ≈ 0,33 x Pmotor table drive

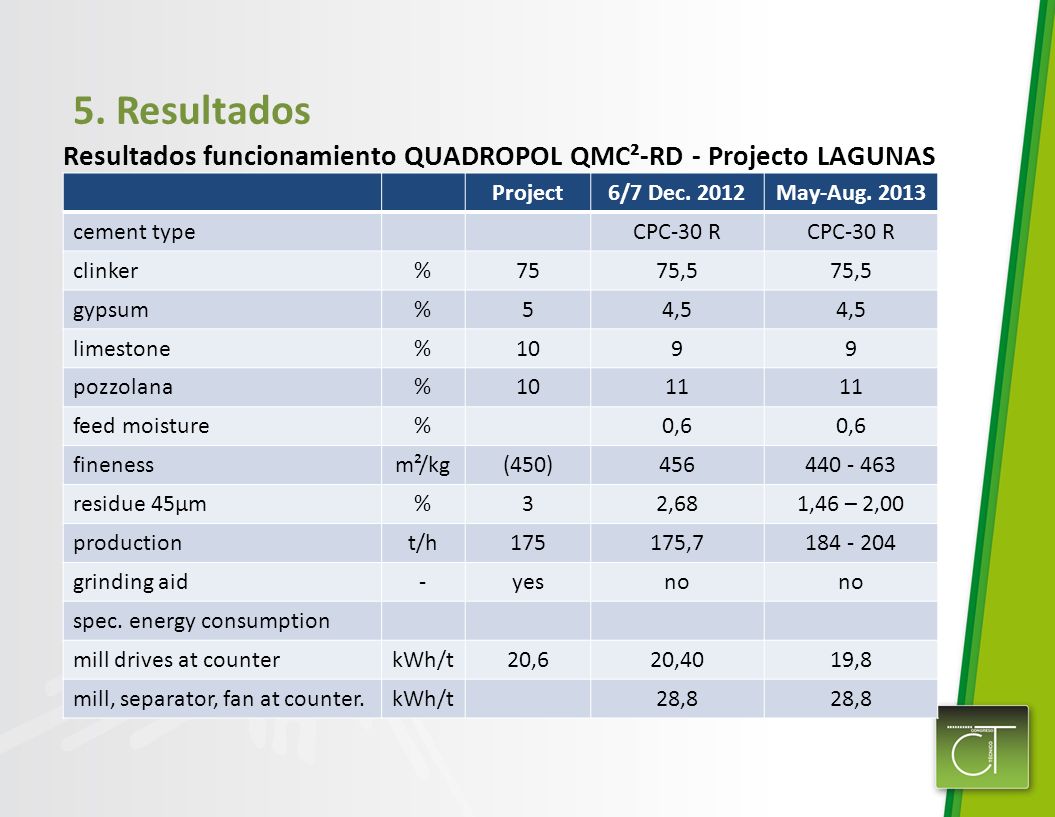

33 5. Resultados Resultados funcionamiento QUADROPOL QMC²-RD - Projecto LAGUNAS Project 6/7 Dec. 2012 May-Aug. 2013 cement type CPC-30 R clinker % 75 75,5 gypsum 5 4,5 limestone 10 9 pozzolana 11 feed moisture 0,6 fineness m²/kg (450) 456 residue 45µm 3 2,68 1,46 – 2,00 production t/h 175 175,7 grinding aid - yes no spec. energy consumption mill drives at counter kWh/t 20,6 20,40 19,8 mill, separator, fan at counter. 28,8

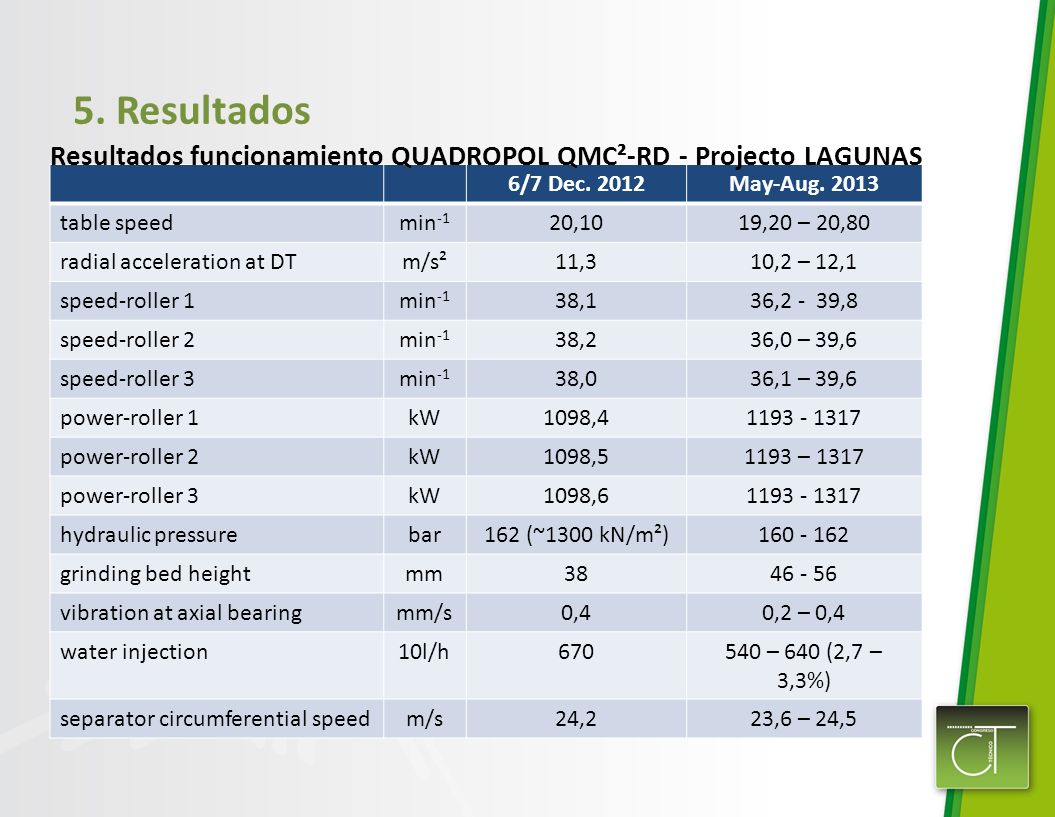

34 5. Resultados Resultados funcionamiento QUADROPOL QMC²-RD - Projecto LAGUNAS 6/7 Dec. 2012 May-Aug. 2013 table speed min-1 20,10 19,20 – 20,80 radial acceleration at DT m/s² 11,3 10,2 – 12,1 speed-roller 1 38,1 36, ,8 speed-roller 2 38,2 36,0 – 39,6 speed-roller 3 38,0 36,1 – 39,6 power-roller 1 kW 1098,4 power-roller 2 1098,5 1193 – 1317 power-roller 3 1098,6 hydraulic pressure bar 162 (~1300 kN/m²) grinding bed height mm 38 vibration at axial bearing mm/s 0,4 0,2 – 0,4 water injection 10l/h 670 540 – 640 (2,7 – 3,3%) separator circumferential speed m/s 24,2 23,6 – 24,5

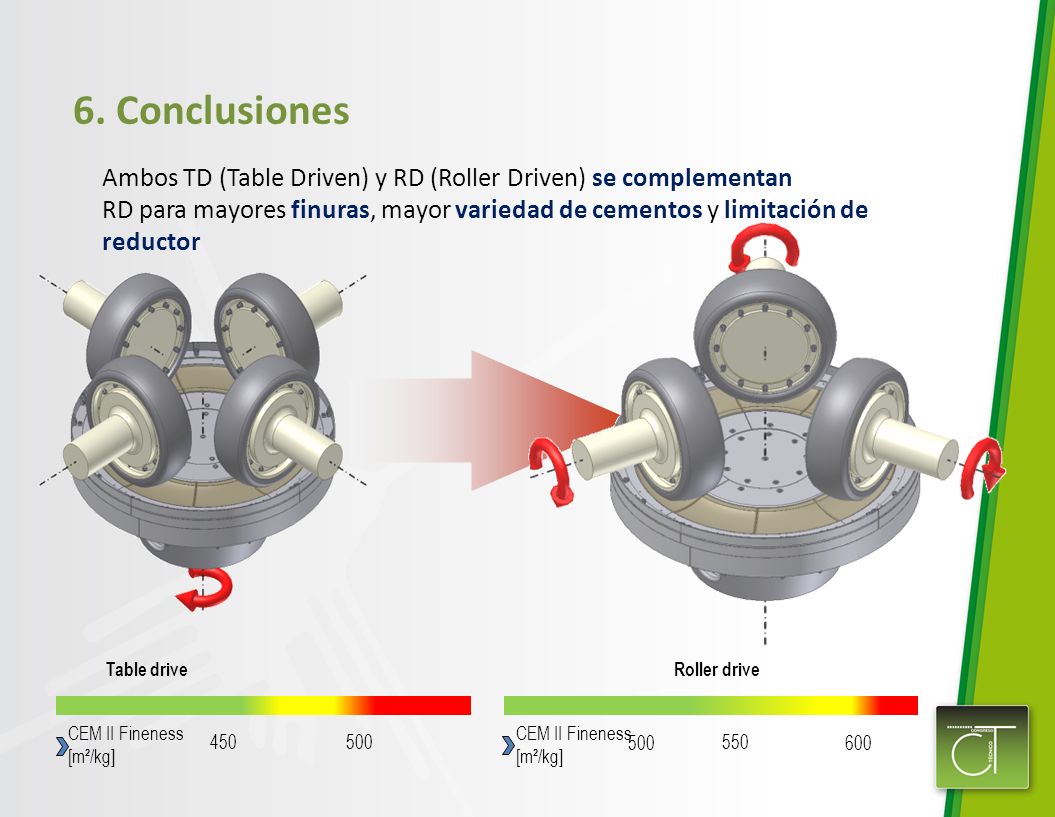

35 6. Conclusiones Ambos TD (Table Driven) y RD (Roller Driven) se complementan RD para mayores finuras, mayor variedad de cementos y limitación de reductor Table drive Roller drive CEM II Fineness [m²/kg] CEM II Fineness [m²/kg] 450 500 500 550 600
