1 Tipos de Datos abstractos
Estructuras de Datos MC Beatriz Beltrán Martínez

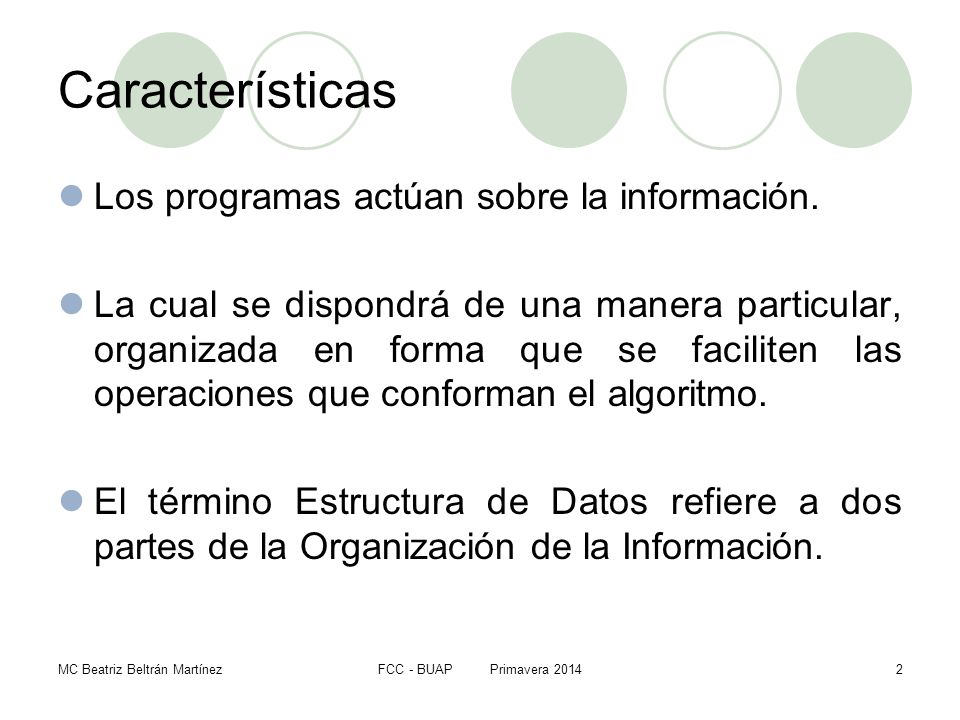

2 Características Los programas actúan sobre la información.
La cual se dispondrá de una manera particular, organizada en forma que se faciliten las operaciones que conforman el algoritmo. El término Estructura de Datos refiere a dos partes de la Organización de la Información. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

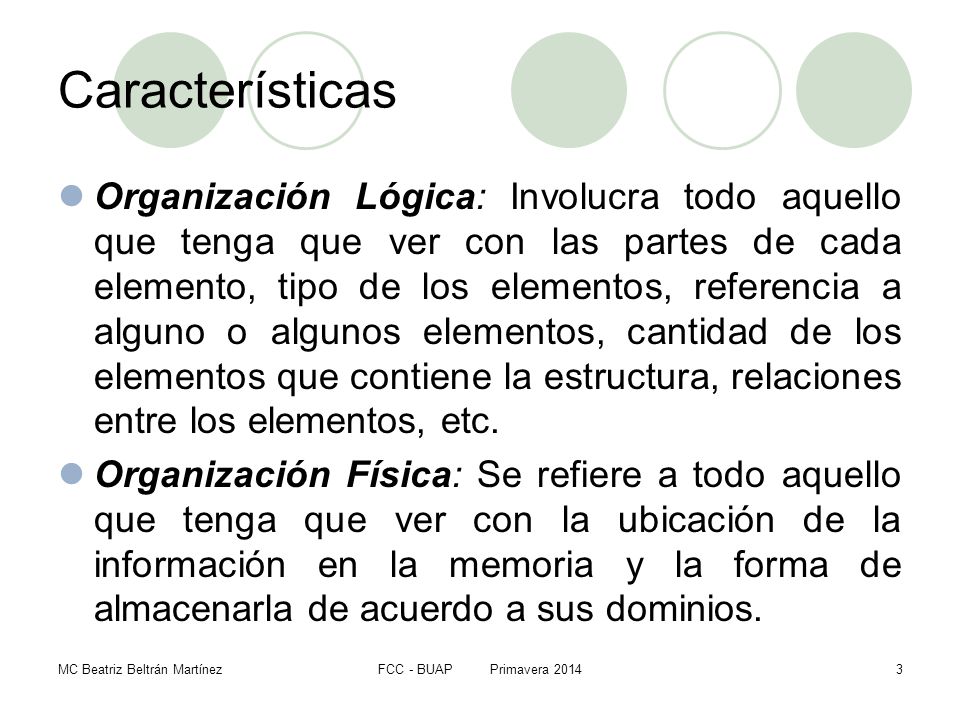

3 Características Organización Lógica: Involucra todo aquello que tenga que ver con las partes de cada elemento, tipo de los elementos, referencia a alguno o algunos elementos, cantidad de los elementos que contiene la estructura, relaciones entre los elementos, etc. Organización Física: Se refiere a todo aquello que tenga que ver con la ubicación de la información en la memoria y la forma de almacenarla de acuerdo a sus dominios. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

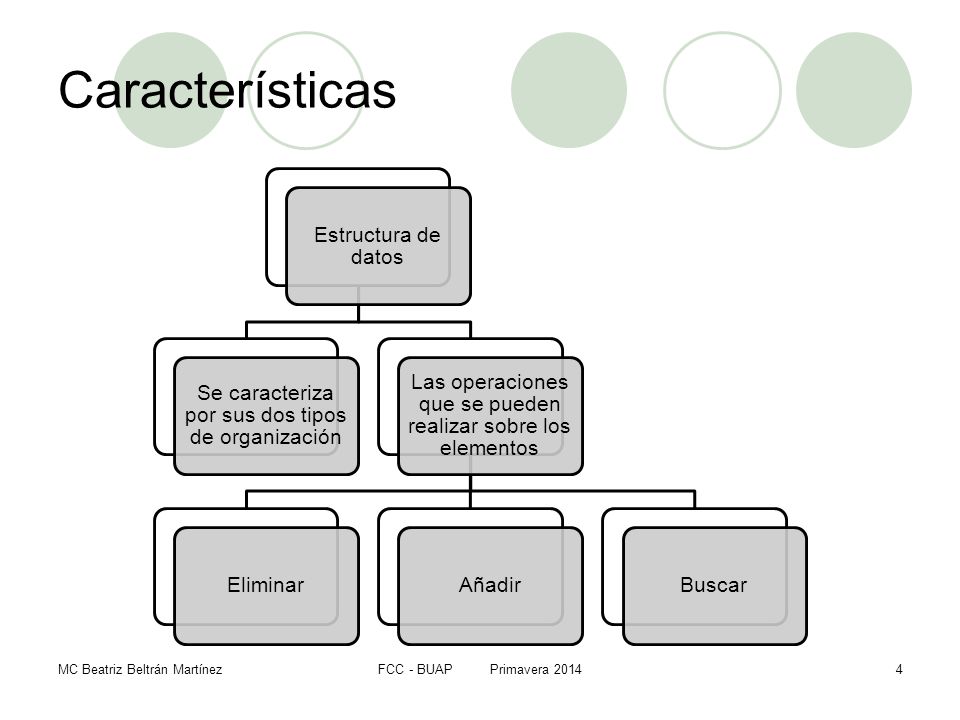

4 Características Estructura de datos
Se caracteriza por sus dos tipos de organización Las operaciones que se pueden realizar sobre los elementos Eliminar Añadir Buscar MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

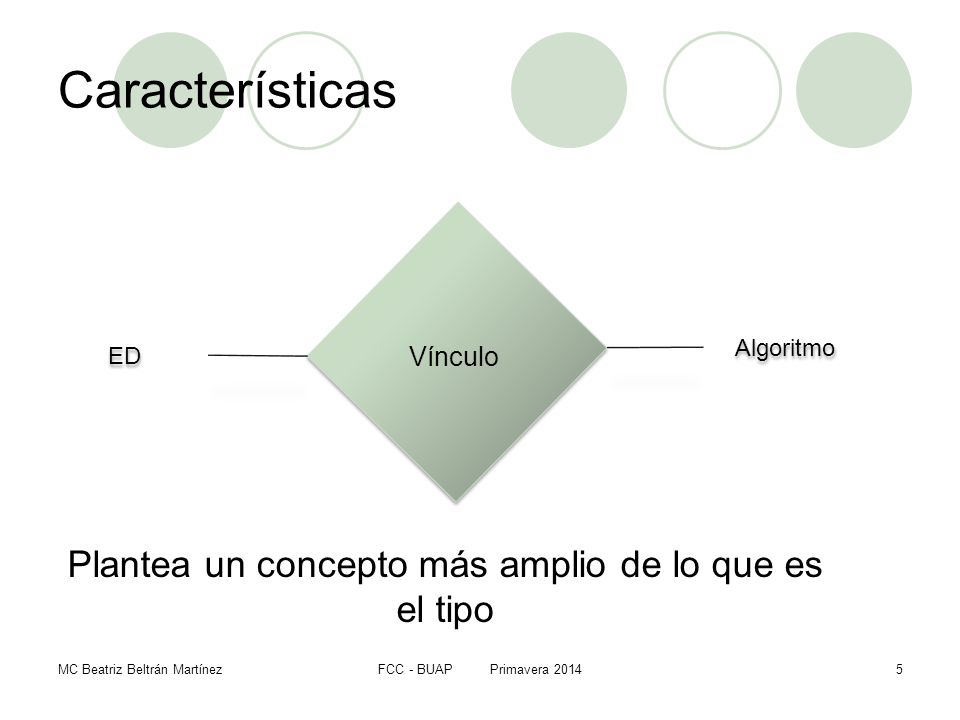

5 Plantea un concepto más amplio de lo que es el tipo
Características Vínculo Algoritmo ED Plantea un concepto más amplio de lo que es el tipo MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

6 Ejemplo Organización Lógica: Arreglo de un índice; Inicio: 1, Fin: 50;
Tipo de elementos: Entero; Organización Física: Almacenamiento: Secuencial Dirección Inicial: dir(A) Tamaño del elemento: 2 bytes; Número de elementos: 50; MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

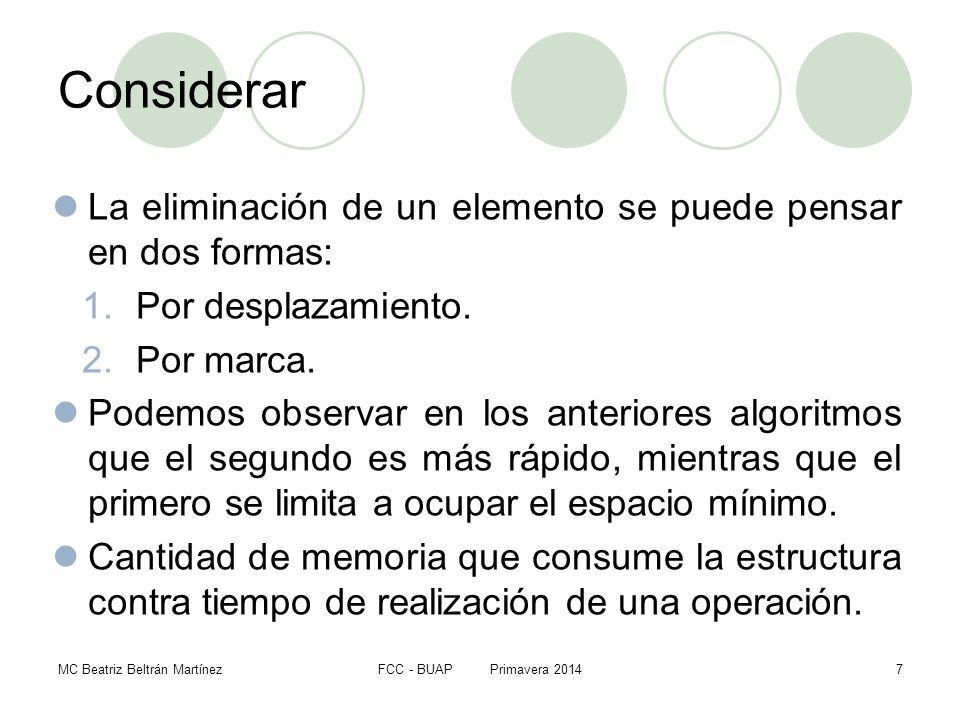

7 Considerar La eliminación de un elemento se puede pensar en dos formas: Por desplazamiento. Por marca. Podemos observar en los anteriores algoritmos que el segundo es más rápido, mientras que el primero se limita a ocupar el espacio mínimo. Cantidad de memoria que consume la estructura contra tiempo de realización de una operación. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

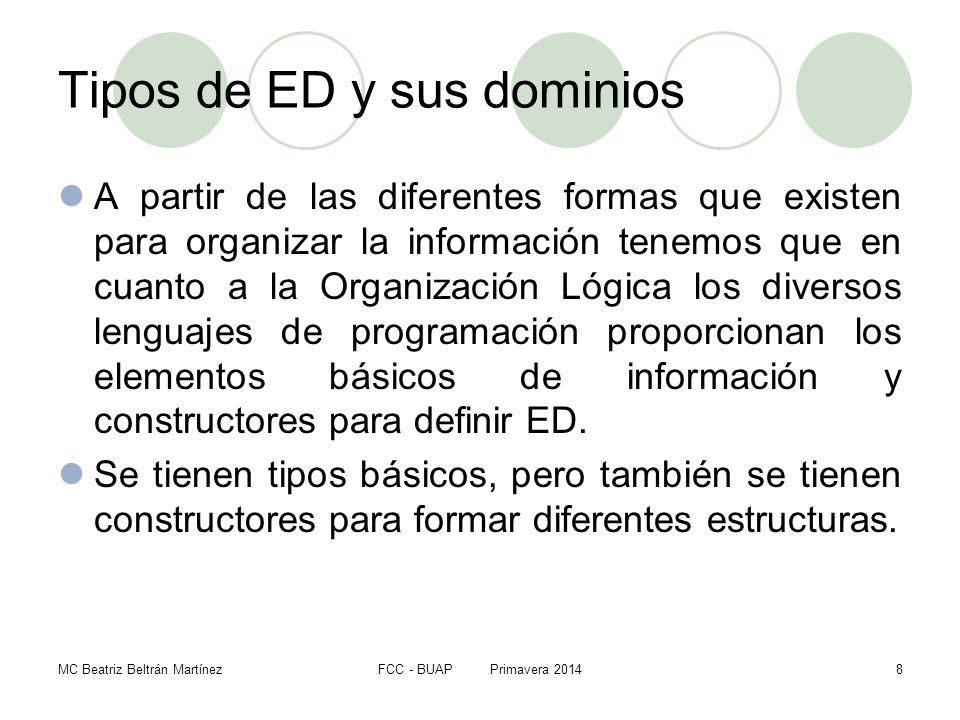

8 Tipos de ED y sus dominios
A partir de las diferentes formas que existen para organizar la información tenemos que en cuanto a la Organización Lógica los diversos lenguajes de programación proporcionan los elementos básicos de información y constructores para definir ED. Se tienen tipos básicos, pero también se tienen constructores para formar diferentes estructuras. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

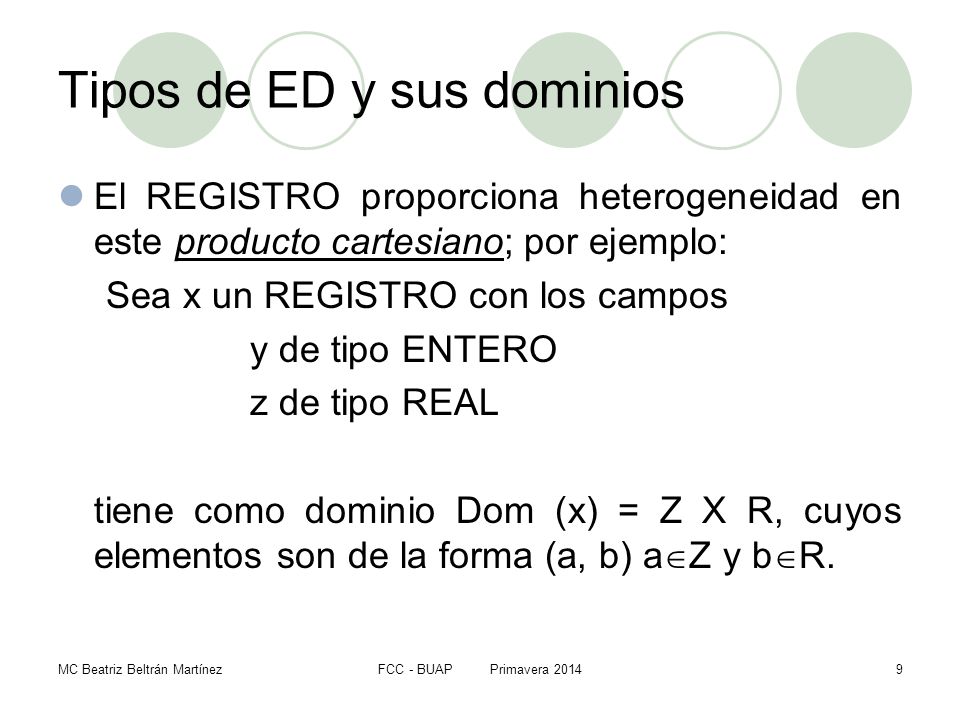

9 Tipos de ED y sus dominios
El REGISTRO proporciona heterogeneidad en este producto cartesiano; por ejemplo: Sea x un REGISTRO con los campos y de tipo ENTERO z de tipo REAL tiene como dominio Dom (x) = Z X R, cuyos elementos son de la forma (a, b) aZ y bR. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

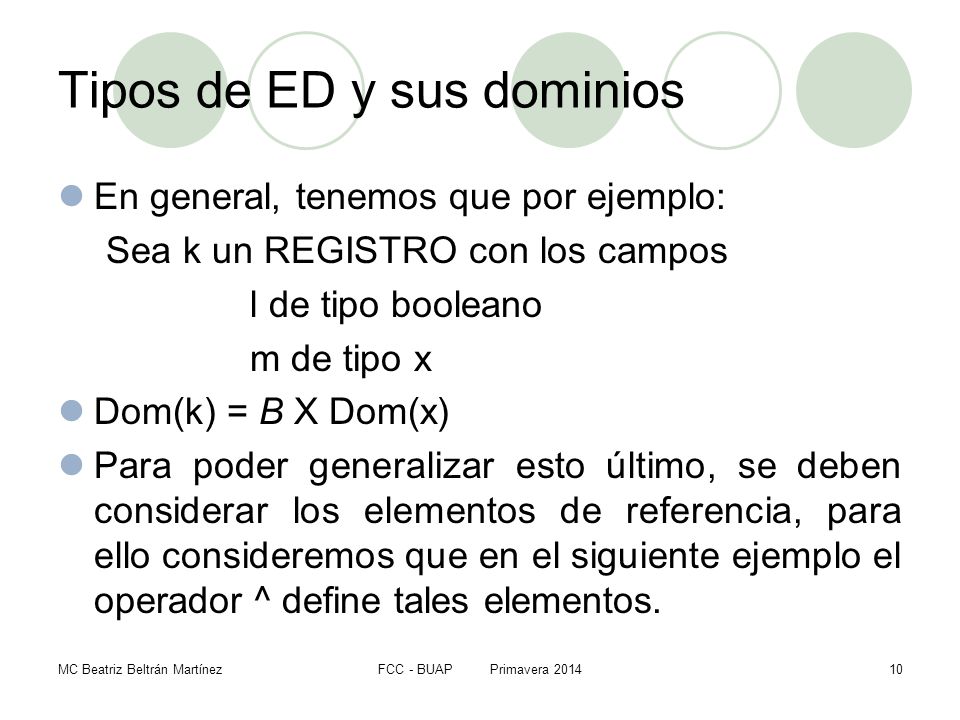

10 Tipos de ED y sus dominios
En general, tenemos que por ejemplo: Sea k un REGISTRO con los campos l de tipo booleano m de tipo x Dom(k) = B X Dom(x) Para poder generalizar esto último, se deben considerar los elementos de referencia, para ello consideremos que en el siguiente ejemplo el operador ^ define tales elementos. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

11 Tipos de ED y sus dominios

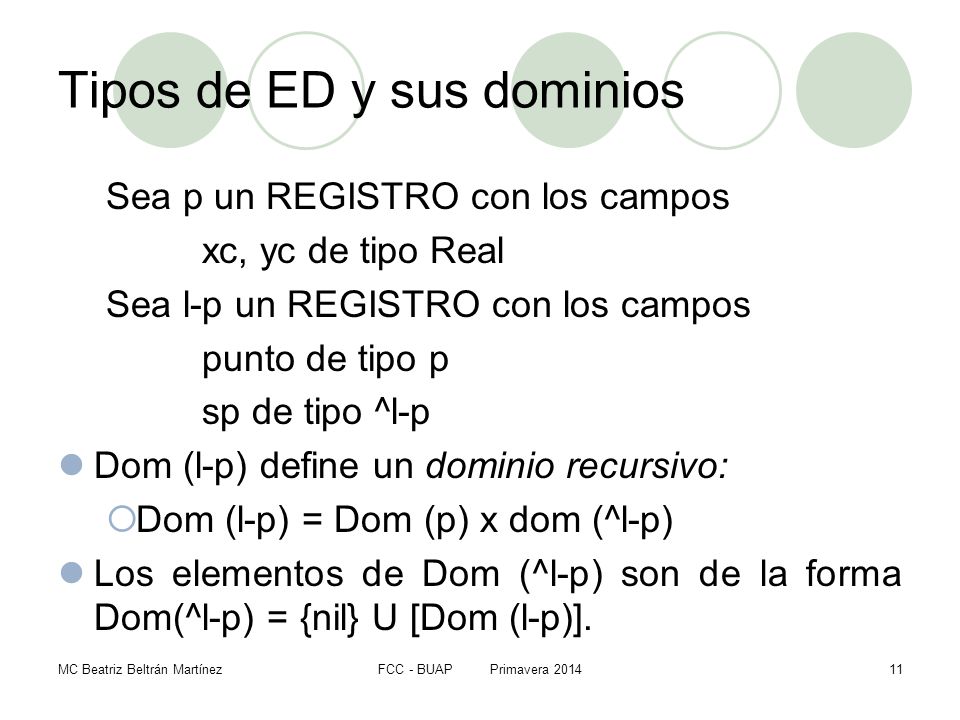

Sea p un REGISTRO con los campos xc, yc de tipo Real Sea l-p un REGISTRO con los campos punto de tipo p sp de tipo ^l-p Dom (l-p) define un dominio recursivo: Dom (l-p) = Dom (p) x dom (^l-p) Los elementos de Dom (^l-p) son de la forma Dom(^l-p) = {nil} U [Dom (l-p)]. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

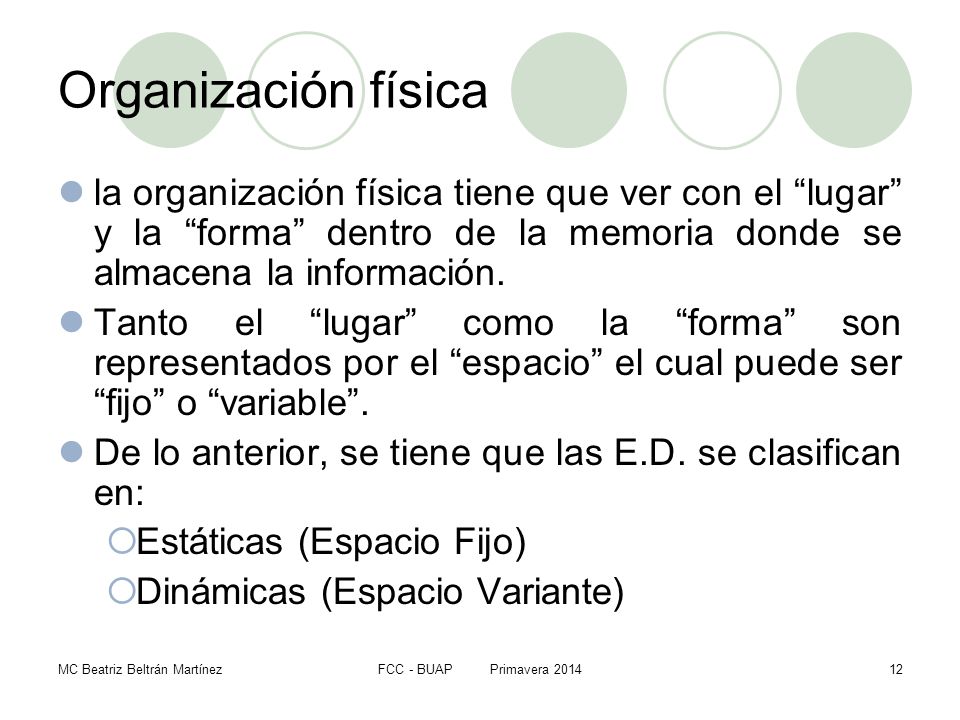

12 Organización física la organización física tiene que ver con el “lugar” y la “forma” dentro de la memoria donde se almacena la información. Tanto el “lugar” como la “forma” son representados por el “espacio” el cual puede ser “fijo” o “variable”. De lo anterior, se tiene que las E.D. se clasifican en: Estáticas (Espacio Fijo) Dinámicas (Espacio Variante) MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

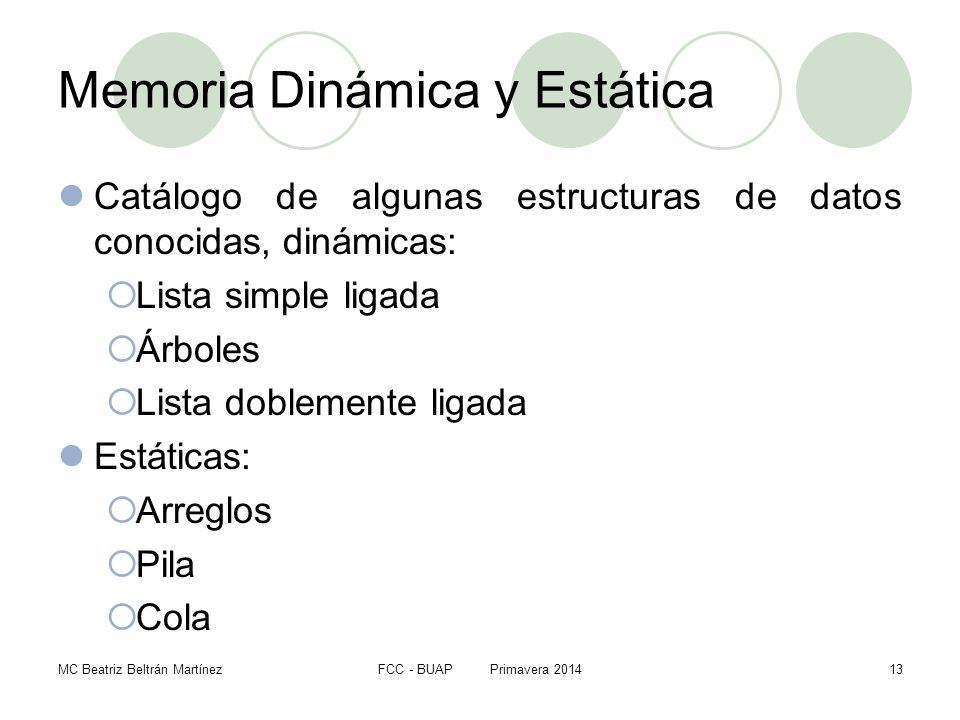

13 Memoria Dinámica y Estática
Catálogo de algunas estructuras de datos conocidas, dinámicas: Lista simple ligada Árboles Lista doblemente ligada Estáticas: Arreglos Pila Cola MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

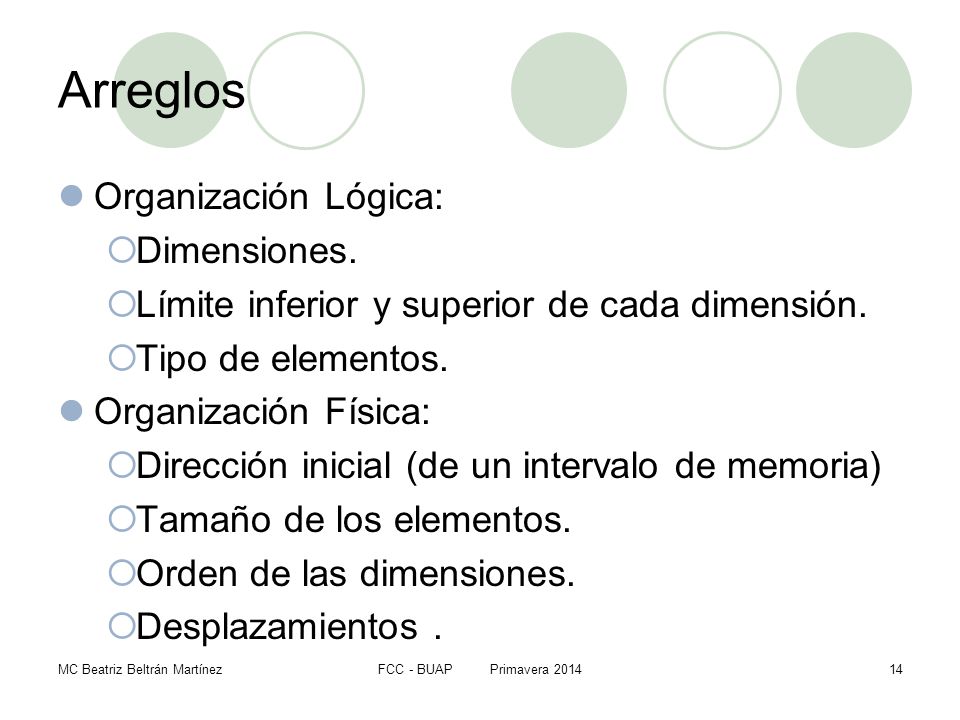

14 Arreglos Organización Lógica: Dimensiones.
Límite inferior y superior de cada dimensión. Tipo de elementos.  Organización Física: Dirección inicial (de un intervalo de memoria) Tamaño de los elementos. Orden de las dimensiones. Desplazamientos . MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

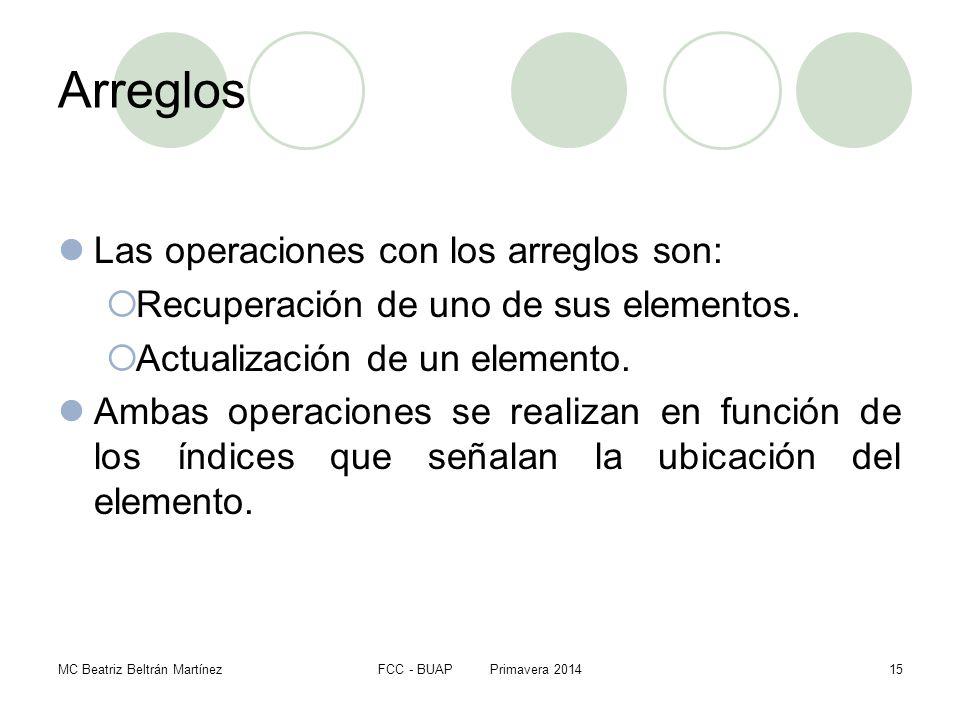

15 Arreglos Las operaciones con los arreglos son:
Recuperación de uno de sus elementos. Actualización de un elemento. Ambas operaciones se realizan en función de los índices que señalan la ubicación del elemento. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

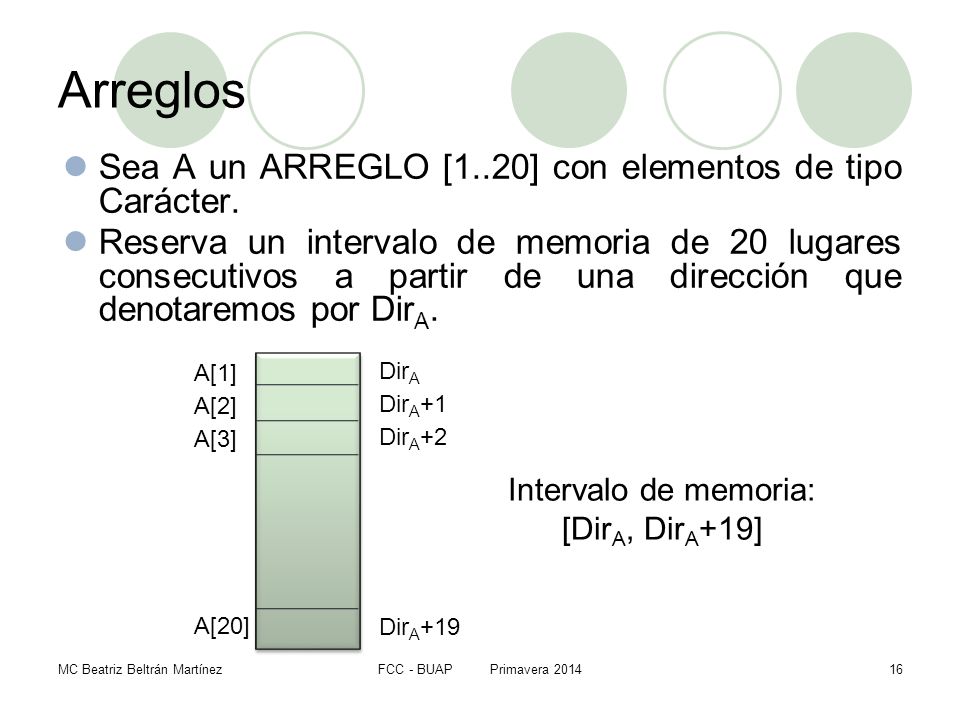

16 Arreglos Sea A un ARREGLO [1..20] con elementos de tipo Carácter.
Reserva un intervalo de memoria de 20 lugares consecutivos a partir de una dirección que denotaremos por DirA. A[1] A[2] A[3] A[20] DirA DirA+1 DirA+2 DirA+19 Intervalo de memoria: [DirA, DirA+19] MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

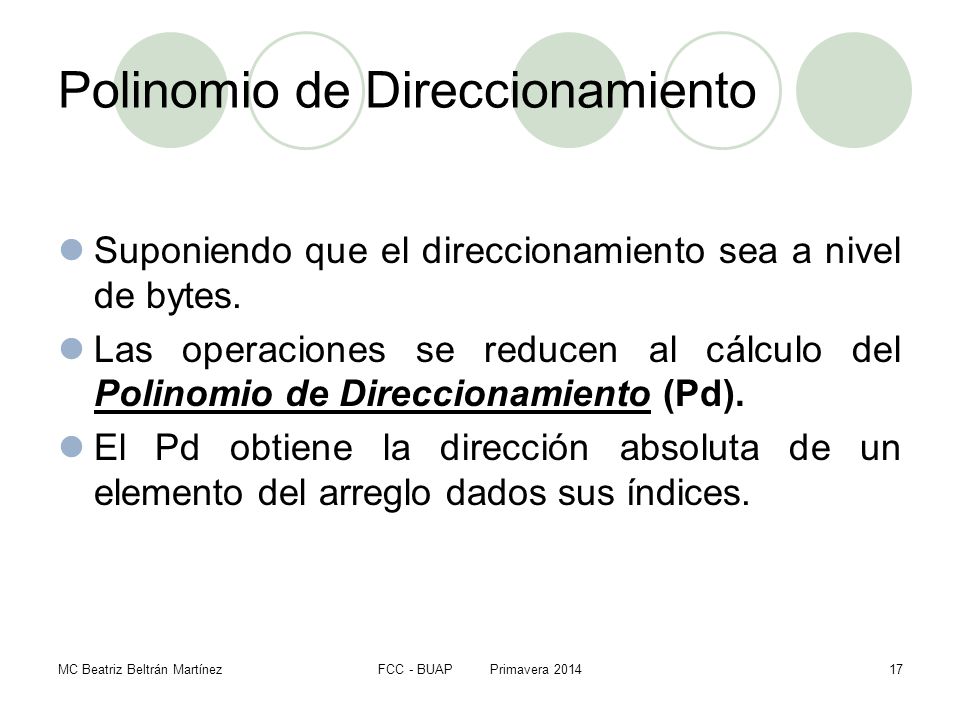

17 Polinomio de Direccionamiento
Suponiendo que el direccionamiento sea a nivel de bytes. Las operaciones se reducen al cálculo del Polinomio de Direccionamiento (Pd). El Pd obtiene la dirección absoluta de un elemento del arreglo dados sus índices.  MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

18 Polinomio de Direccionamiento
Por ejemplo: Si nos referimos a A[7] Pd (A[7]) = DirA + 6 Pd (A[x]) = DirA + x-1. En general se tiene que si B es un ARREGLO [1..5] con elementos de tipo T Pd (B[x]) = DirB + (x-1) lt; con lt igual a la longitud en bytes asignada al tipo T. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

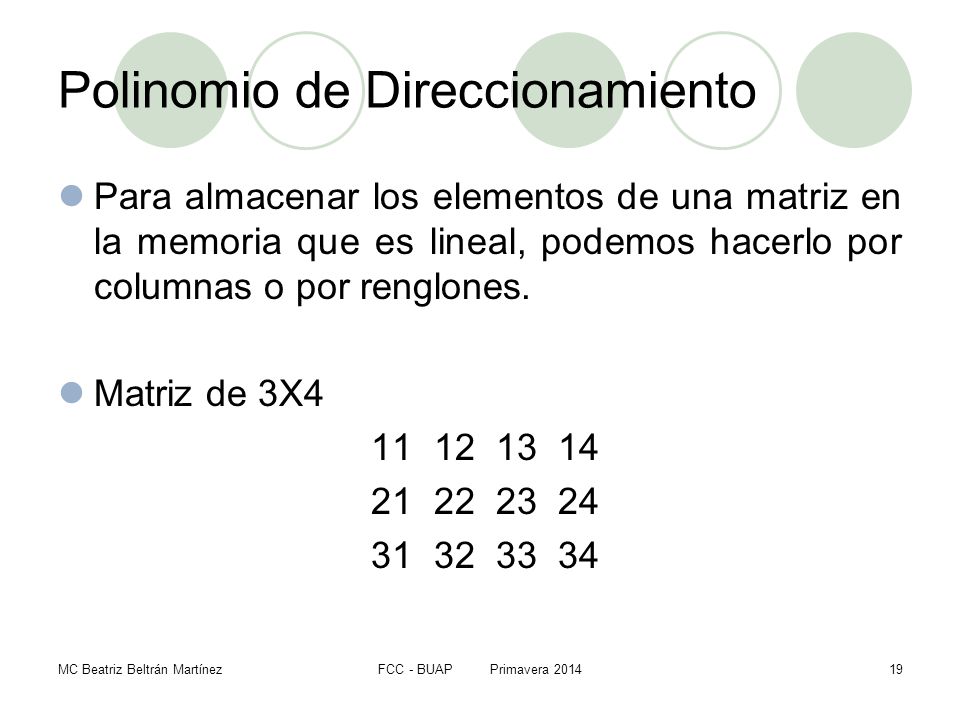

19 Polinomio de Direccionamiento
Para almacenar los elementos de una matriz en la memoria que es lineal, podemos hacerlo por columnas o por renglones. Matriz de 3X4 MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

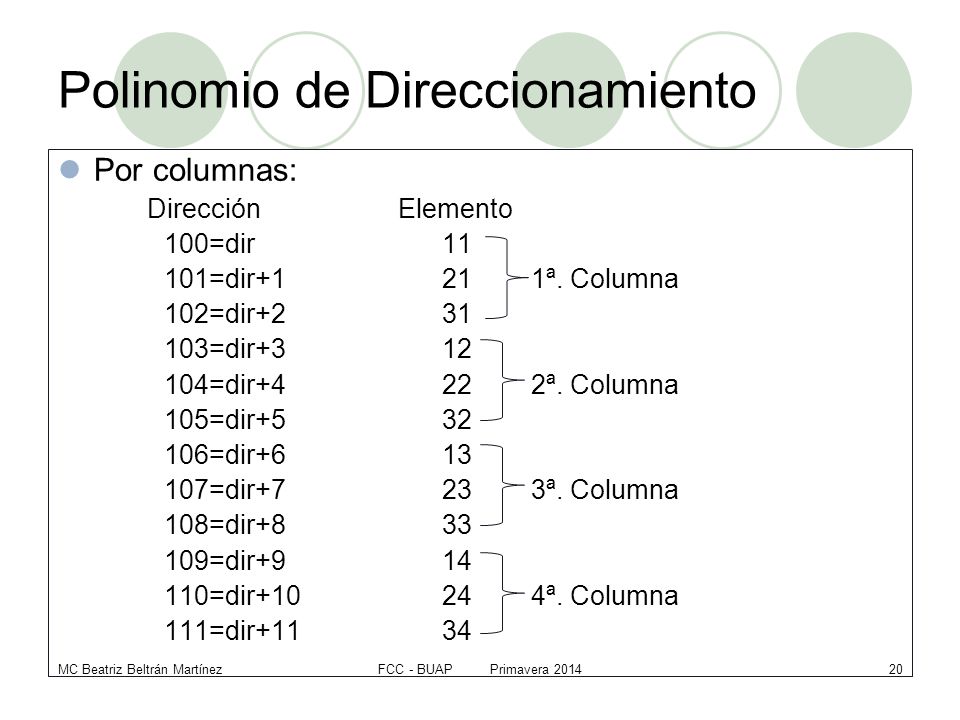

20 Polinomio de Direccionamiento
Por columnas: Dirección Elemento 100=dir 11 101=dir ª. Columna 102=dir+2 31 103=dir+3 12 104=dir ª. Columna 105=dir+5 32 106=dir+6 13 107=dir ª. Columna 108=dir+8 33 109=dir+9 14 110=dir ª. Columna 111=dir MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

21 Polinomio de Direccionamiento
Para la dirección del elemento C[i][ j] y el almacenamiento por columnas, el PD es: pd(C[i][ j])=dirC+[n*(j-1)+(i-1)]*T Si el almacenamiento se hubiese realizado por renglones, entonces el PD quedaría como: pd(C[i,j])=dirC+[m*(i-1)+(j-1)]*T MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

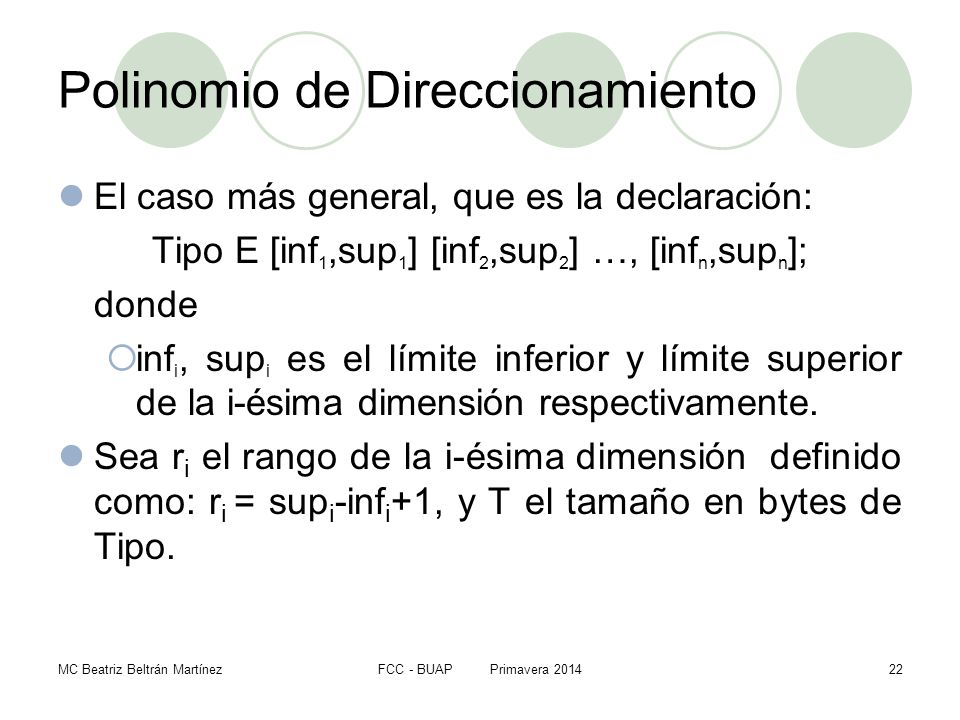

22 Polinomio de Direccionamiento
El caso más general, que es la declaración: Tipo E [inf1,sup1] [inf2,sup2] …, [infn,supn]; donde infi, supi es el límite inferior y límite superior de la i-ésima dimensión respectivamente.  Sea ri el rango de la i-ésima dimensión definido como: ri = supi-infi+1, y T el tamaño en bytes de Tipo. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

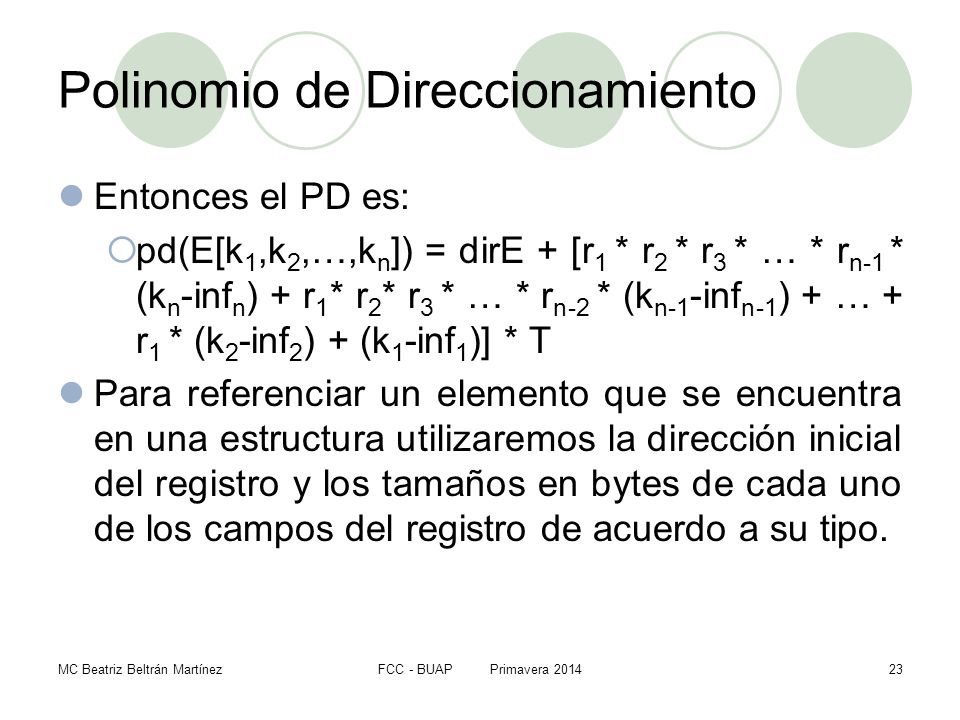

23 Polinomio de Direccionamiento
Entonces el PD es: pd(E[k1,k2,…,kn]) = dirE + [r1 * r2 * r3 * … * rn-1 * (kn-infn) + r1* r2* r3 * … * rn-2 * (kn-1-infn-1) + … + r1 * (k2-inf2) + (k1-inf1)] * T Para referenciar un elemento que se encuentra en una estructura utilizaremos la dirección inicial del registro y los tamaños en bytes de cada uno de los campos del registro de acuerdo a su tipo. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

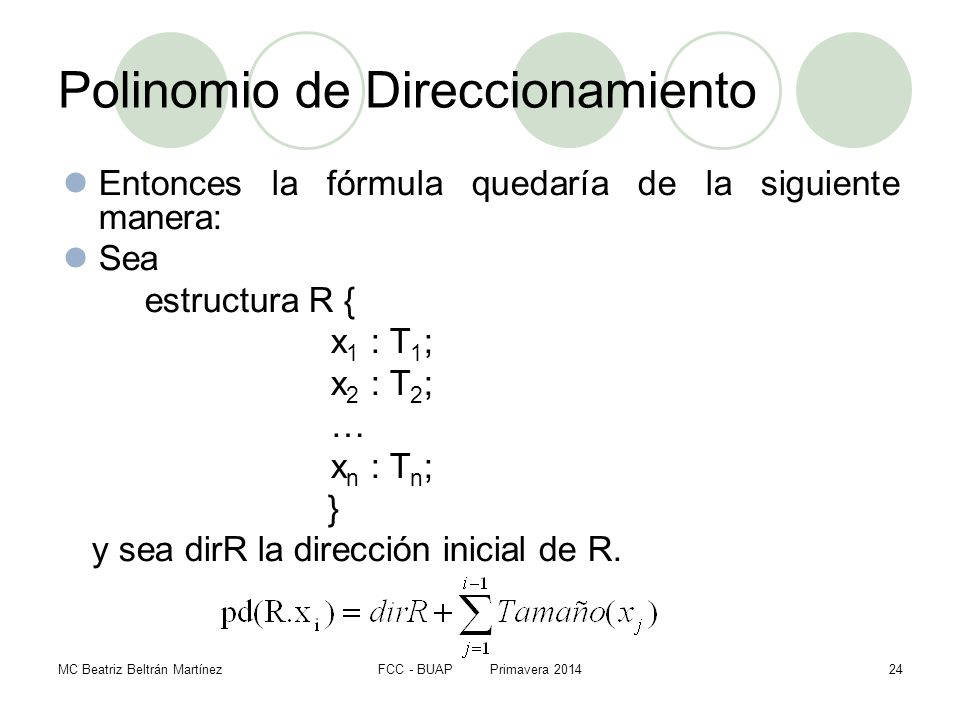

24 Polinomio de Direccionamiento
Entonces la fórmula quedaría de la siguiente manera: Sea estructura R { x1 : T1; x2 : T2; … xn : Tn; } y sea dirR la dirección inicial de R. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

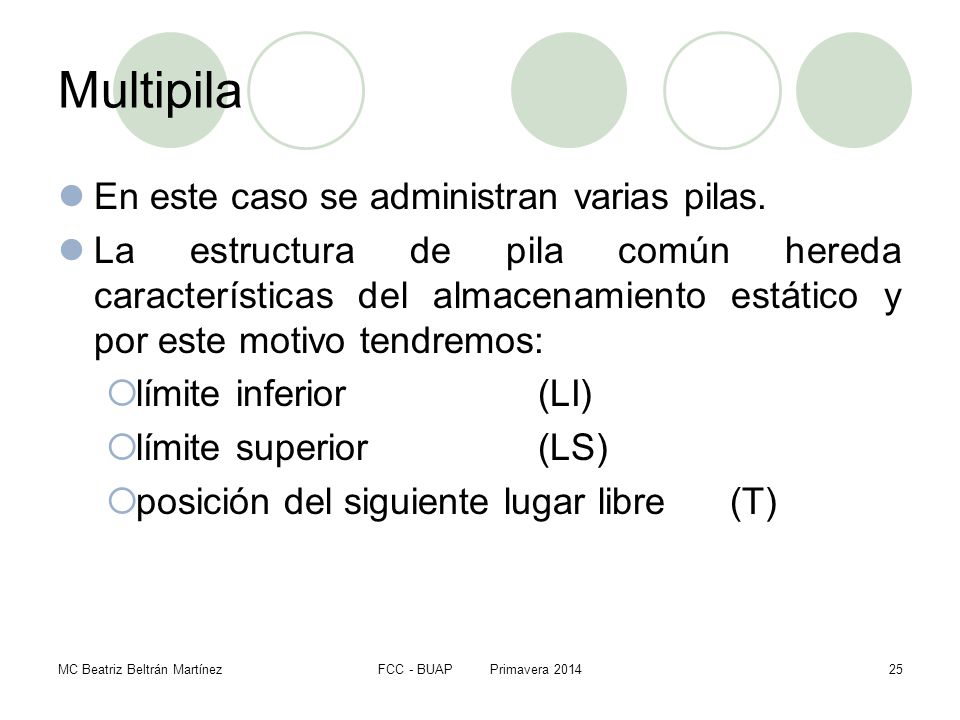

25 Multipila En este caso se administran varias pilas.
La estructura de pila común hereda características del almacenamiento estático y por este motivo tendremos: límite inferior (LI) límite superior (LS) posición del siguiente lugar libre (T) MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

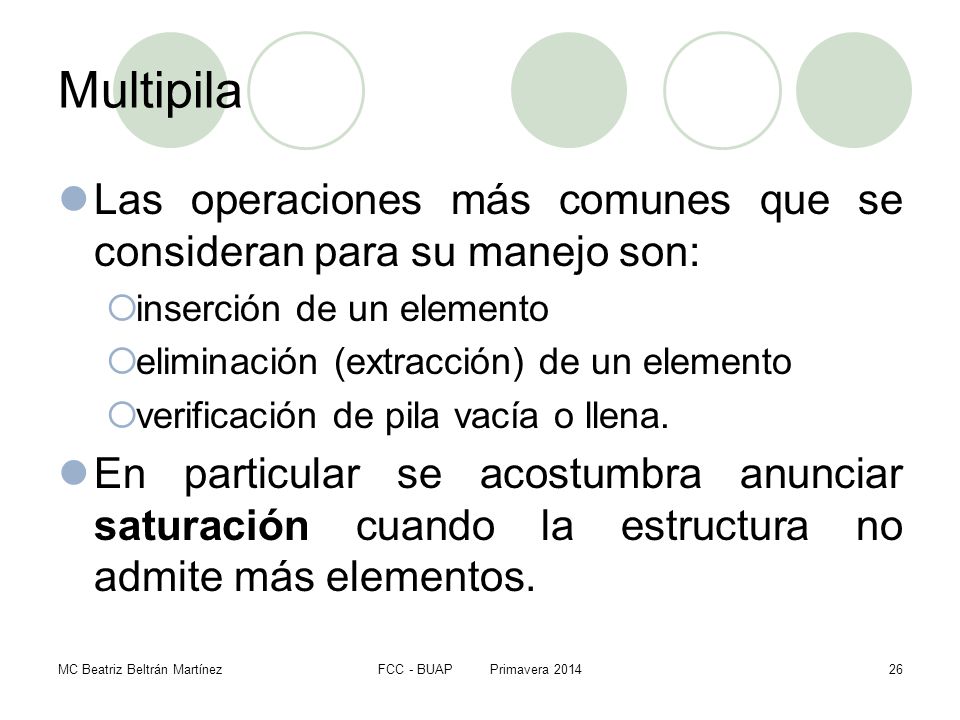

26 Multipila Las operaciones más comunes que se consideran para su manejo son: inserción de un elemento eliminación (extracción) de un elemento verificación de pila vacía o llena. En particular se acostumbra anunciar saturación cuando la estructura no admite más elementos. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

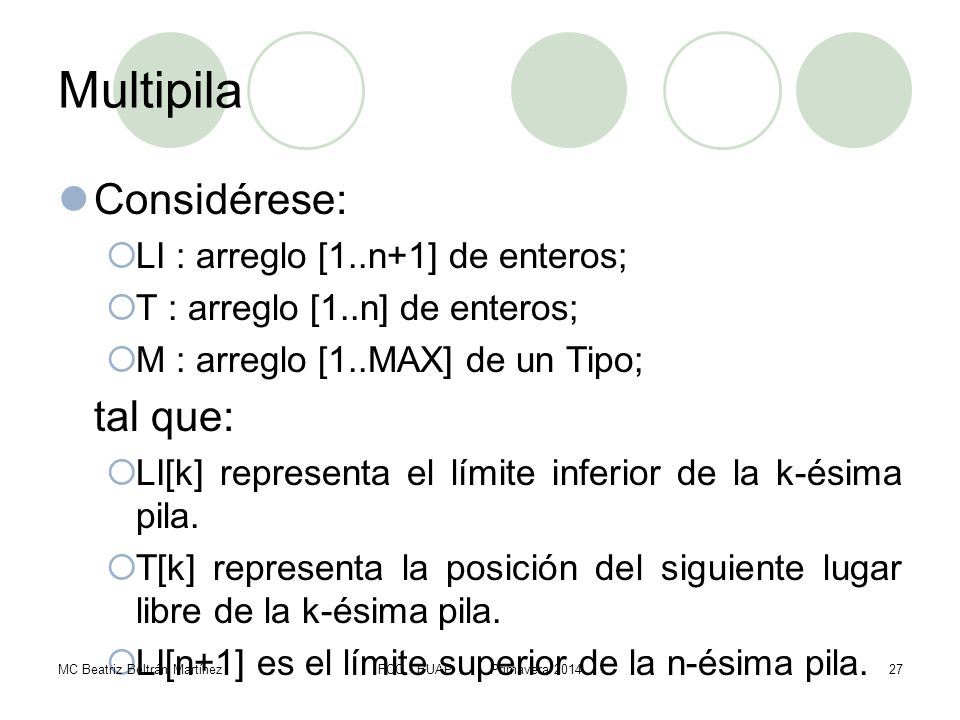

27 Multipila Considérese: tal que: LI : arreglo [1..n+1] de enteros;
T : arreglo [1..n] de enteros; M : arreglo [1..MAX] de un Tipo; tal que: LI[k] representa el límite inferior de la k-ésima pila. T[k] representa la posición del siguiente lugar libre de la k-ésima pila. LI[n+1] es el límite superior de la n-ésima pila. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

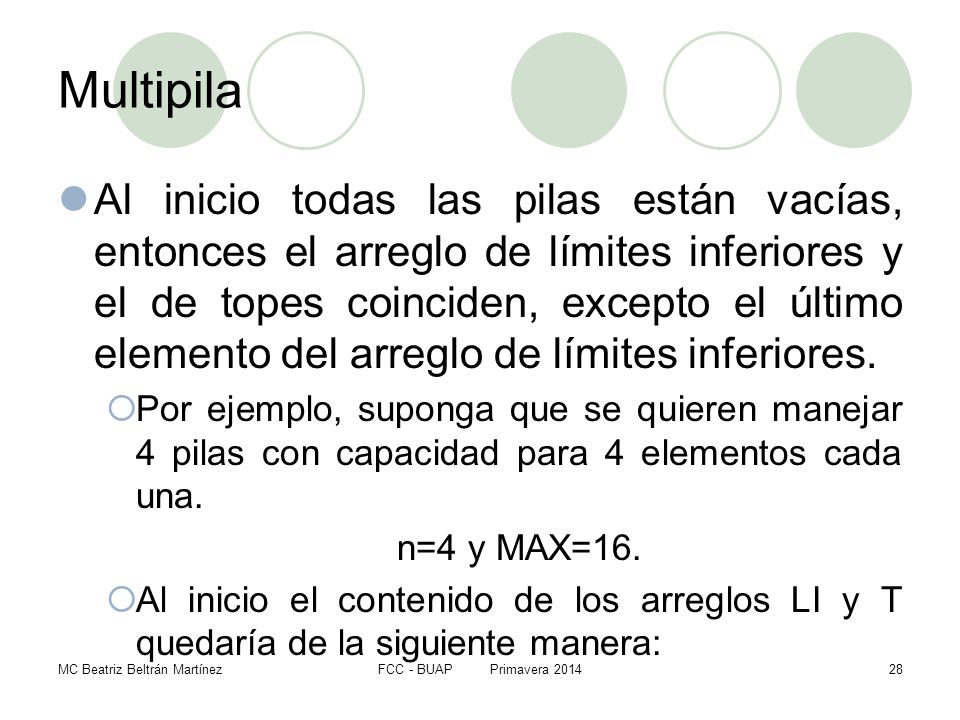

28 Multipila Al inicio todas las pilas están vacías, entonces el arreglo de límites inferiores y el de topes coinciden, excepto el último elemento del arreglo de límites inferiores. Por ejemplo, suponga que se quieren manejar 4 pilas con capacidad para 4 elementos cada una. n=4 y MAX=16. Al inicio el contenido de los arreglos LI y T quedaría de la siguiente manera: MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

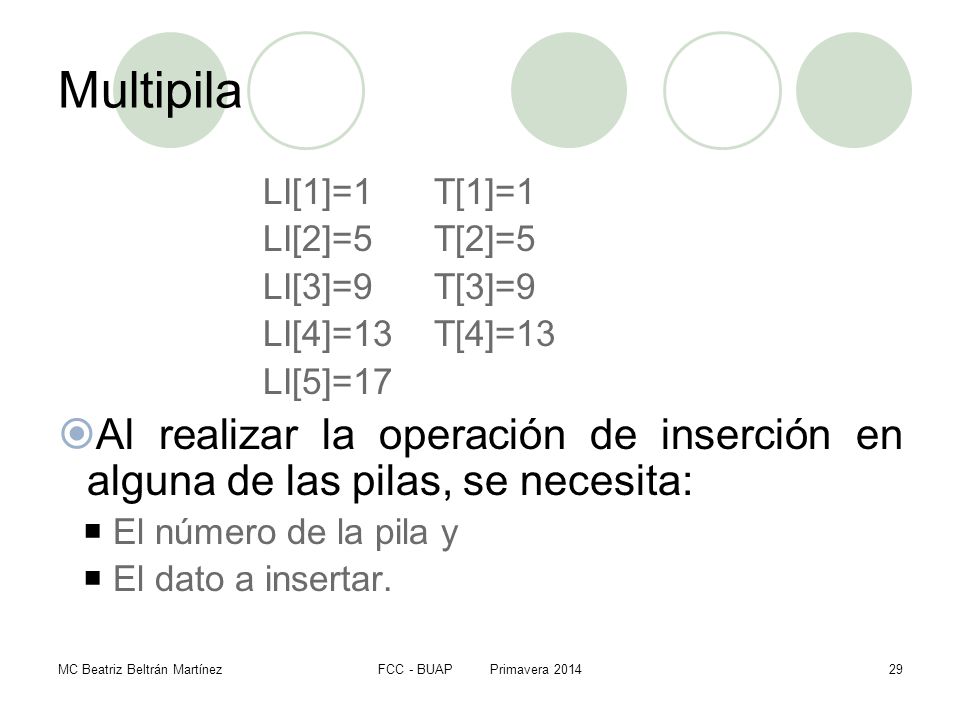

29 Multipila LI[1]= T[1]=1 LI[2]= T[2]=5 LI[3]= T[3]=9 LI[4]=13 T[4]=13 LI[5]=17 Al realizar la operación de inserción en alguna de las pilas, se necesita: El número de la pila y El dato a insertar. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

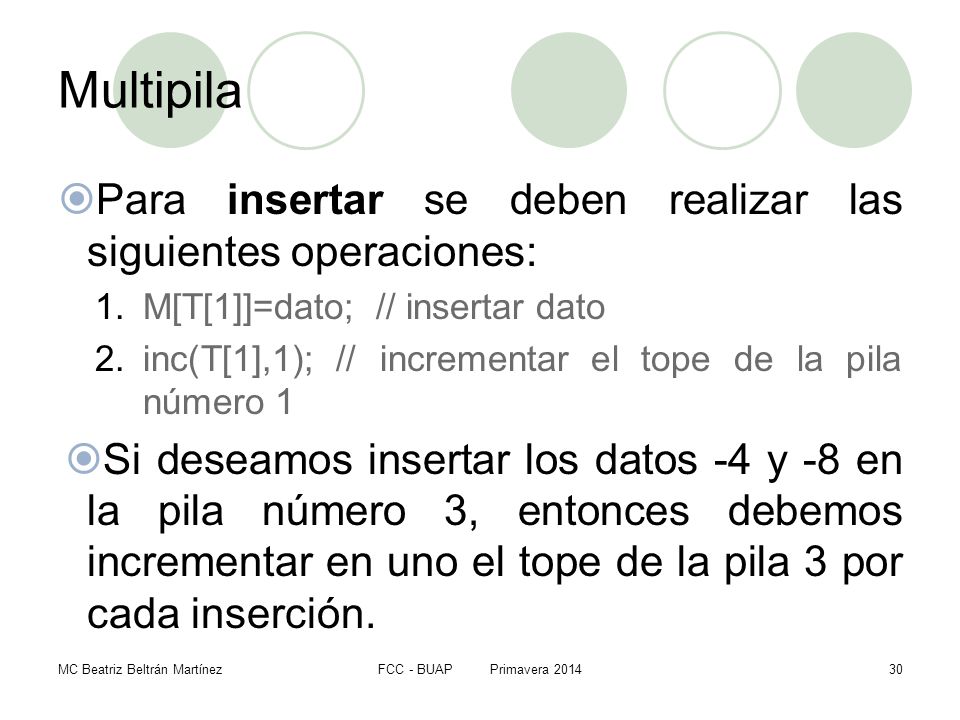

30 Multipila Para insertar se deben realizar las siguientes operaciones:
M[T[1]]=dato; // insertar dato inc(T[1],1); // incrementar el tope de la pila número 1 Si deseamos insertar los datos -4 y -8 en la pila número 3, entonces debemos incrementar en uno el tope de la pila 3 por cada inserción. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

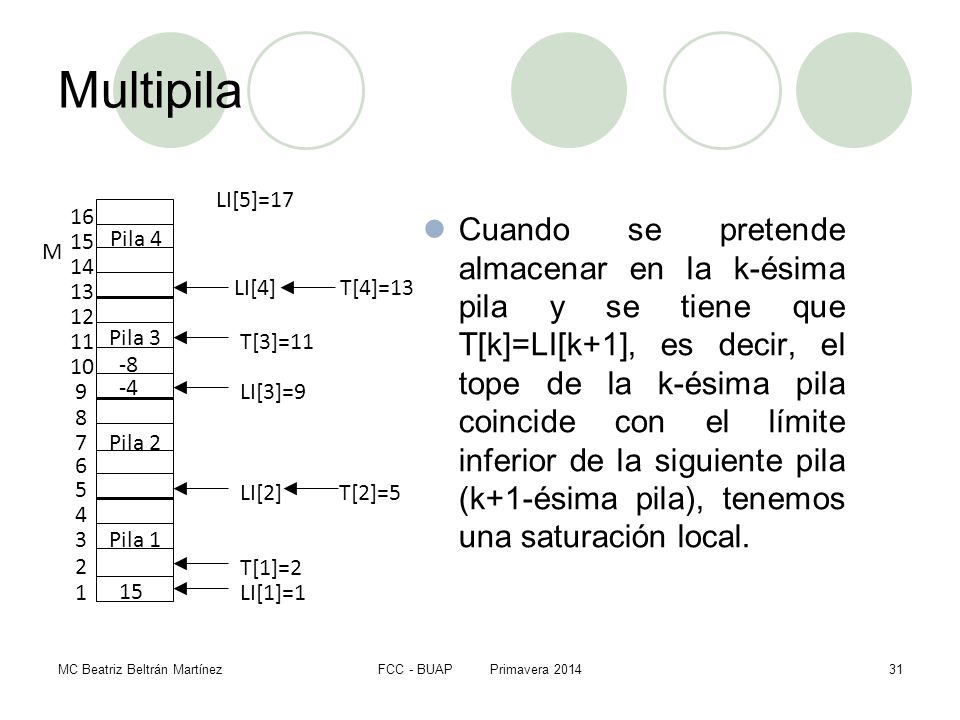

31 Multipila Pila 1 Pila 2 Pila 3 Pila 4 M LI[1]=1 LI[2] LI[3]=9 LI[4] 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 T[1]=2 T[2]=5 T[3]=11 T[4]=13 LI[5]=17 -4 -8 Cuando se pretende almacenar en la k-ésima pila y se tiene que T[k]=LI[k+1], es decir, el tope de la k-ésima pila coincide con el límite inferior de la siguiente pila (k+1-ésima pila), tenemos una saturación local. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

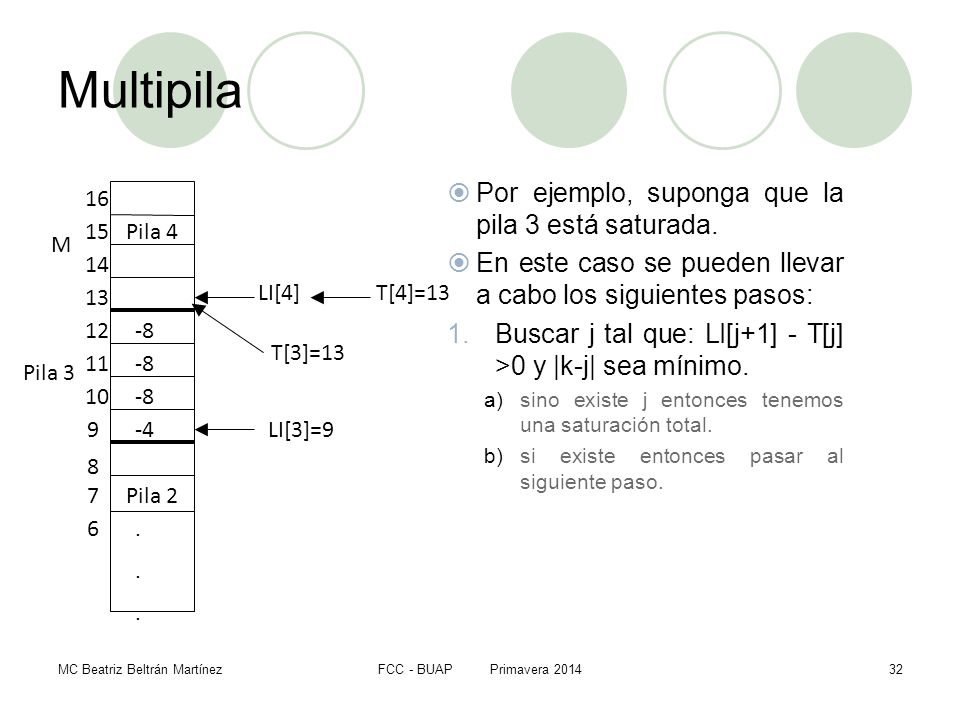

32 Multipila Por ejemplo, suponga que la pila 3 está saturada.
En este caso se pueden llevar a cabo los siguientes pasos: Buscar j tal que: LI[j+1] - T[j] >0 y |k-j| sea mínimo. sino existe j entonces tenemos una saturación total. si existe entonces pasar al siguiente paso. Pila 2 Pila 3 Pila 4 M LI[3]=9 LI[4] 6 7 8 9 10 11 12 13 14 15 16 T[3]=13 T[4]=13 -4 -8 . MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

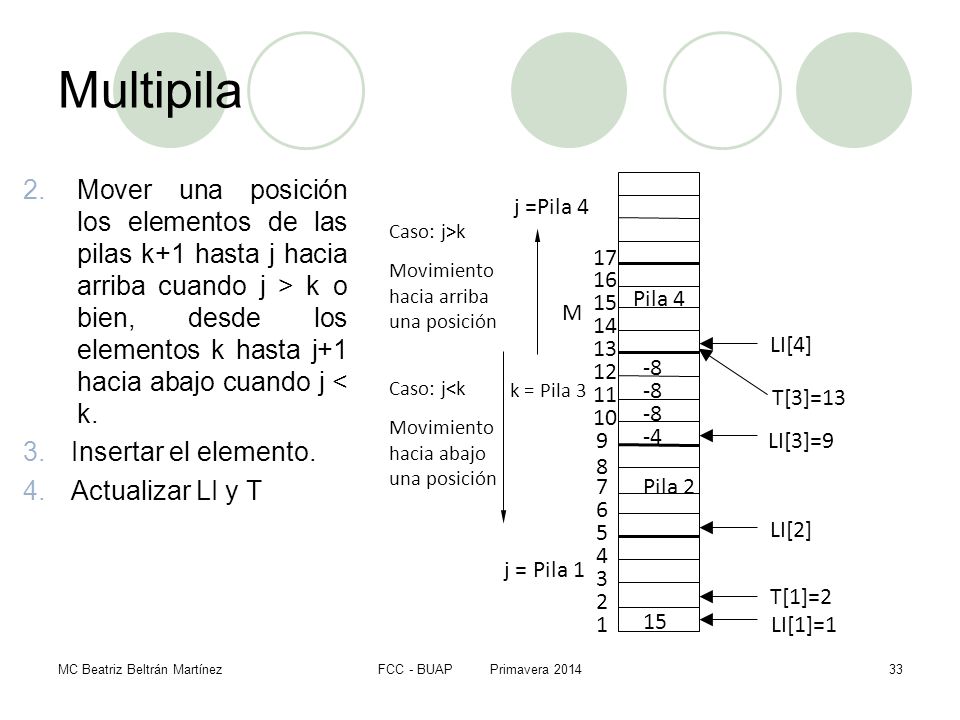

33 Multipila Mover una posición los elementos de las pilas k+1 hasta j hacia arriba cuando j > k o bien, desde los elementos k hasta j+1 hacia abajo cuando j < k. Insertar el elemento. Actualizar LI y T j = Pila 1 Pila 2 k = Pila 3 Pila 4 M LI[1]=1 LI[2] LI[3]=9 LI[4] 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 T[1]=2 T[3]=13 -4 -8 j =Pila 4 17 Caso: j>k Movimiento hacia arriba una posición Caso: j<k Movimiento hacia abajo una posición MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

34 Multipila Cabe mencionar que la pila j (pila seleccionada) es aquella pila que tiene al menos un lugar vacío (LI[j+1]-T[j] > 0 o bien LI[j+1] <>T[j] ) y además es aquella pila que se encuentra más cerca de la pila saturada (|k-j| sea mínimo), entonces |k-j| nos da la distancia entre k y j. Al darse estos movimientos de los elementos de las pilas, estamos modificando tanto los LI de las pilas como sus topes, por lo tanto se deben actualizar. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014

35 Multipila Cuando los movimientos sea hacia arriba se incrementan los LI y los topes de las pilas que se mueven, y cuando los movimientos son hacia abajo se decrementan. En el caso de la eliminación, ésta operación se realiza de la misma manera que para una pila normal, con la diferencia de que necesitamos un parámetro para esta operación: el número de la pila de donde queremos eliminar. MC Beatriz Beltrán Martínez FCC - BUAP Primavera 2014
