Ing. Daniel Arcondo Sistema de control de acceso integrado.

Presentación del tema: "Ing. Daniel Arcondo Sistema de control de acceso integrado."— Transcripción de la presentación:

1

2 Ing. Daniel Arcondo Sistema de control de acceso integrado

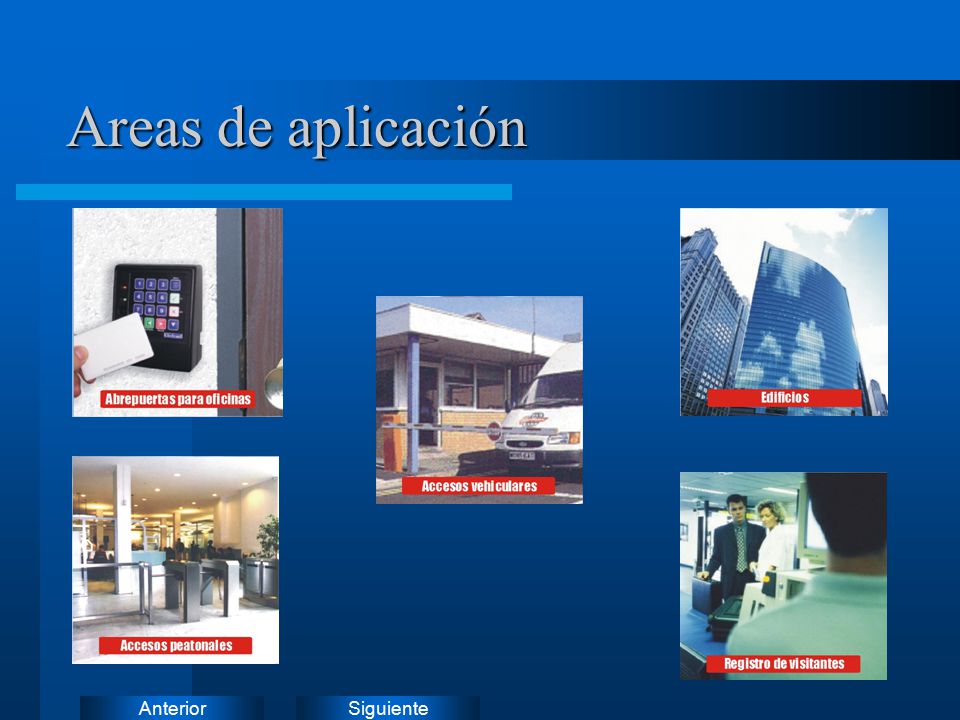

3 SiguienteAnterior Areas de aplicación

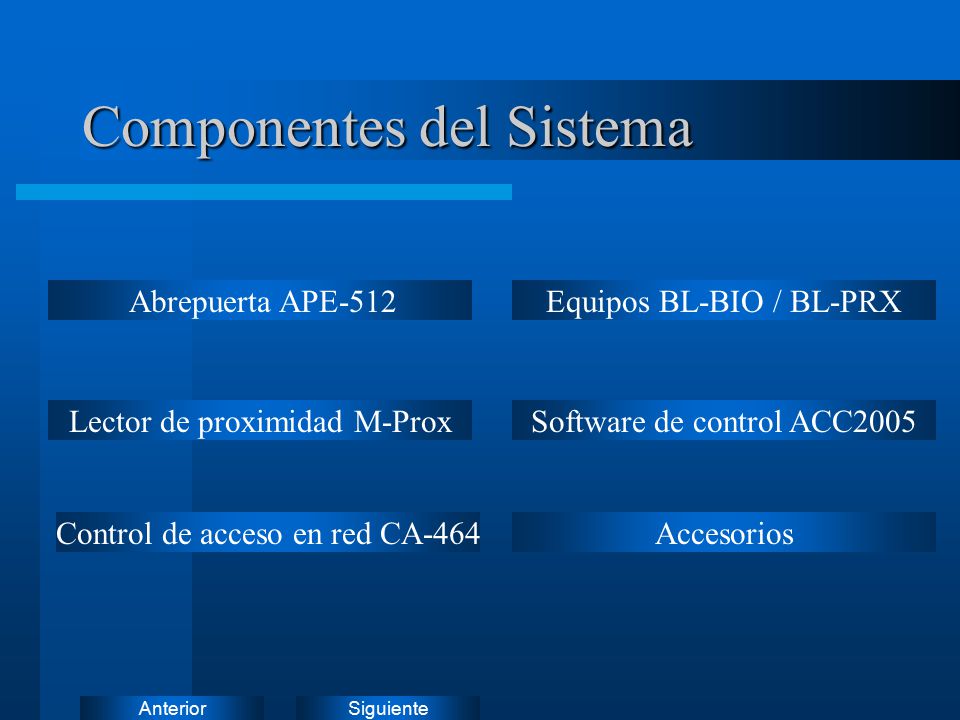

4 SiguienteAnterior Componentes del Sistema Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar Abrepuerta APE-512 Lector de proximidad M-Prox Control de acceso en red CA-464 Equipos BL-BIO / BL-PRX Software de control ACC2005 Accesorios

5 SiguienteAnterior Abrepuerta Autónomo APE-512 Características –Totalmente autónomo. No requiere conexión a PC –Memoria no volátil para 512 tarjetas –Lector de tarjetas de proximidad interno y teclado numérico –Programación desde teclado, PC o tarjetas supervisora –Soporte para dos lectores externos –Entradas para sensor de puerta y REX –Funcionamiento completo sin energía con UPS externa Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

6 SiguienteAnterior Abrepuerta Autónomo APE-512 Areas de aplicación –Control de puertas internas (oficinas) –Control de ingreso a edificios y departamentos –Apagado y encendido de equipos Evolución del producto –Almacenamiento de 500 eventos con fecha y hora -Control de bandas horarias -Comunicación Ethernet y RS-485 -Interacción con software de accesos ACC-2005 Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

7 SiguienteAnterior Lectores de Proximidad M-Prox Características –Medidas estandarizadas –Cobertura de resina Epoxi –Led bicolor de alta visibilidad –Buzzer de alta sonoridad –Formato estándar EM / Marin (más difundido y con más fabricantes) –Rango de lectura de 5 cm. (llaveros) a 15 cm. (tarjetas) Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

8 SiguienteAnterior Lectores de Proximidad M-Prox Areas de aplicación –Aplicaciones donde se requiera un medio de identificación rápido y libre de desgaste. –Control de accesos vehiculares y peatonales. Evolución del producto -Placa de dimensiones reducidas -Gabinete más pequeño (estándar) –Nuevo diseño exterior de la tapa frontal Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

9 SiguienteAnterior Módulos en red CA-464 Características –Memoria no volátil para 20000 registros (ej. 5000 tarjetas y últimos 15000 eventos) –Control total de E/S en dos molinetes, puertas o barreras vehiculares (4 lectores) –Funcionamiento off-line (sin PC dedicada) o con software en línea. –Cinco salidas a relay configurables. –Funciones avanzadas (franjas horarias, anti- passback local, dias feriados, alarma de puerta abierta y forzada, buzon de tarjetas) –Dos entradas para pulsadores de salida Rex y dos entradas para sensores de puerta. Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

10 SiguienteAnterior Módulos en red CA-464 Areas de aplicación –Control de dos puertas con registro de eventos –Control de dos molinetes o de un molinete y buzón –Control de dos barreras vehiculares Evolución del producto -Nueva placa con microprocesador mas potente -Alimentación de pestillos de alterna con UPS -Conectores RJ-45 para montaje mas rápido -Módulo Ethernet TCP-IP on-board Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

11 SiguienteAnterior Controles de Accesos BL-BIO y BL-PRX Características –Memoria para 1000 huellas/tarjetas y últimos 8000 eventos –Anti-passback y funciones avanzadas para control de acceso –32 franjas horarias c/anulacion feriados –Entrada para pulsador Rex y sensor de puerta. Alarmas de puerta forzada –Programación local o remota desde PC –Interface serie y Ethernet TCP/IP –Modo mixto para control horario y manejo de puerta con el mismo equipo –Tecnología japonesa en lector de huella Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

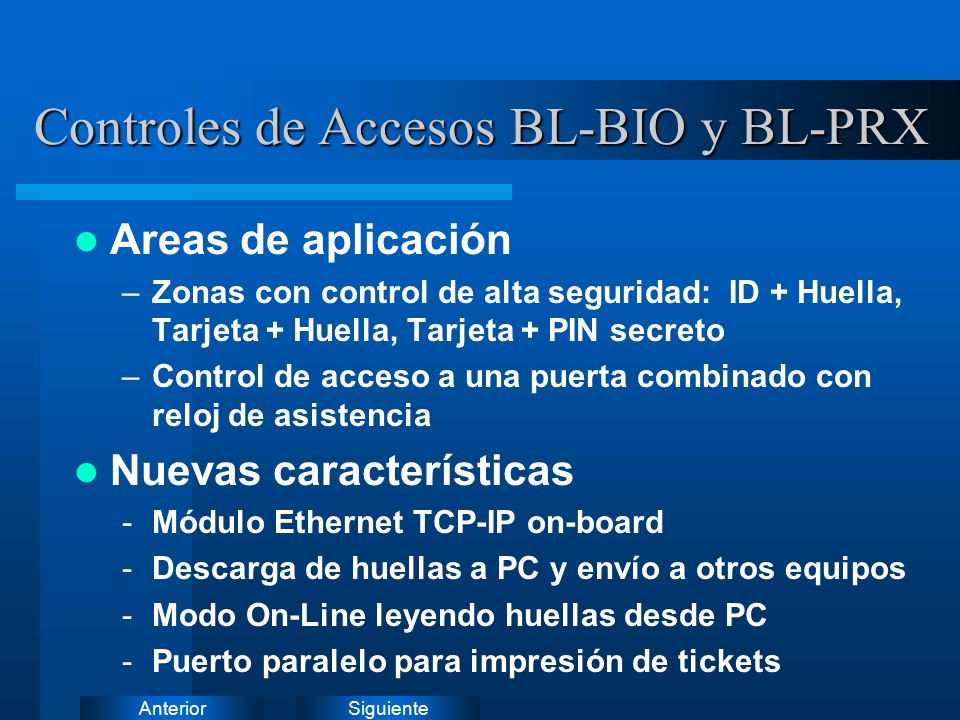

12 SiguienteAnterior Controles de Accesos BL-BIO y BL-PRX Areas de aplicación –Zonas con control de alta seguridad: ID + Huella, Tarjeta + Huella, Tarjeta + PIN secreto –Control de acceso a una puerta combinado con reloj de asistencia Nuevas características -Módulo Ethernet TCP-IP on-board -Descarga de huellas a PC y envío a otros equipos -Modo On-Line leyendo huellas desde PC -Puerto paralelo para impresión de tickets Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

13 SiguienteAnterior Software de Control ACC2005 Características generales –Totalmente gráfico con interface intuitiva para el usuario poco experimentado. –Supervisa en linea todos los controles de acceso de la linea ClockCard, conectados por RS-232, RS-485 o TCP-IP. –Funciones de arrastrar y soltar –Base de datos centralizada (Access, SQL Server u Oracle) Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

14 SiguienteAnterior Software de Control ACC2005 Habilitación mediante Arrastrar y Soltar Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

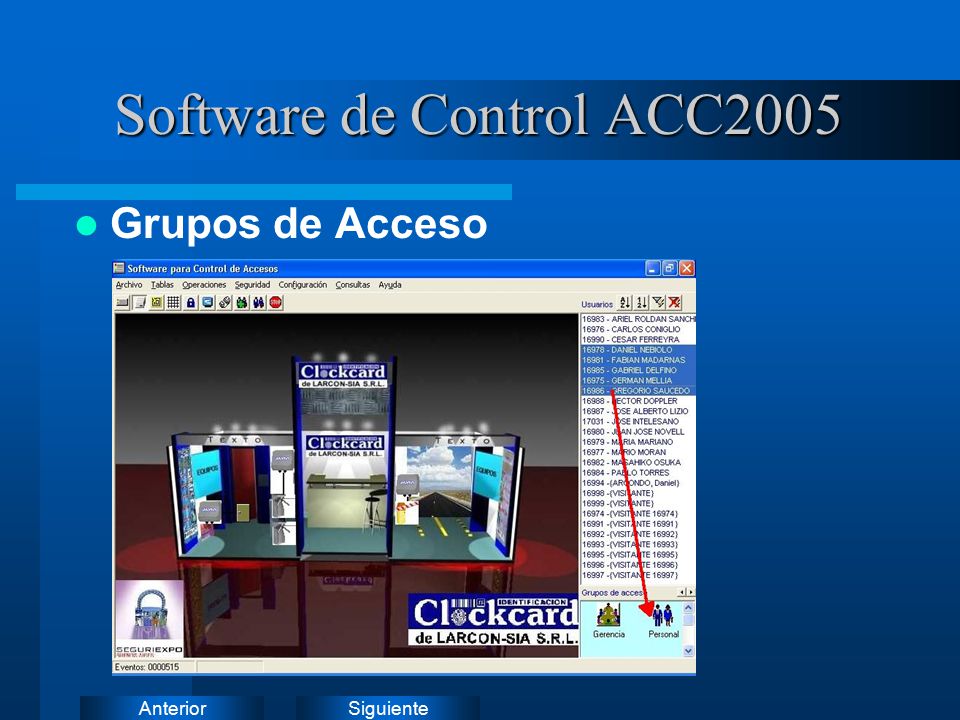

15 SiguienteAnterior Software de Control ACC2005 Grupos de Acceso Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

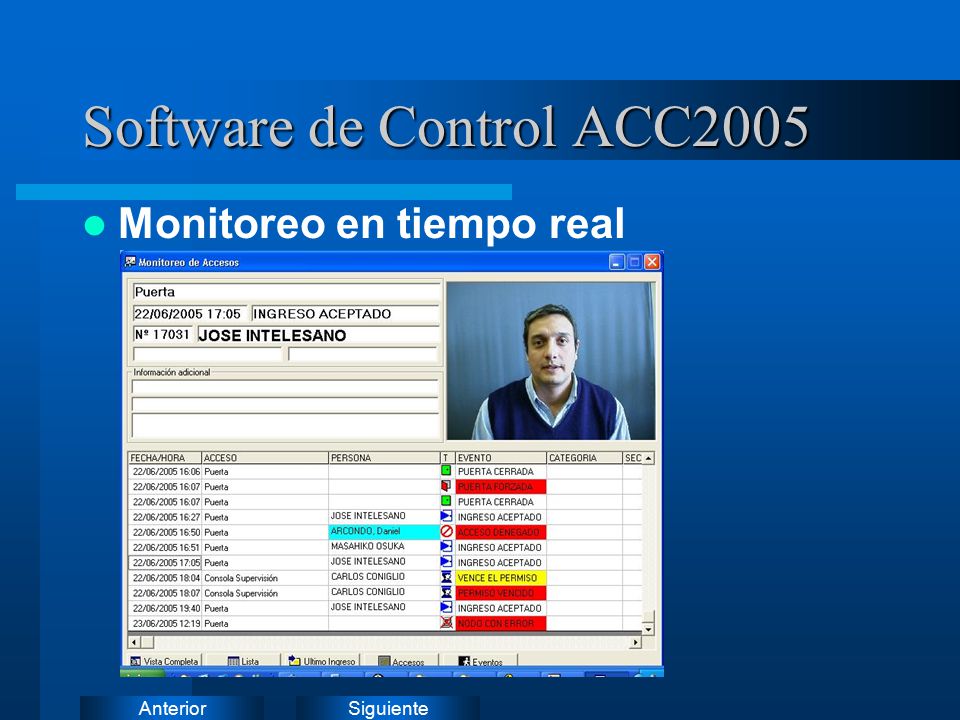

16 SiguienteAnterior Software de Control ACC2005 Monitoreo en tiempo real Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

17 SiguienteAnterior Software de Control ACC2005 Vencimiento de tarjetas Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

18 SiguienteAnterior Software de Control ACC2005 Avisos de paso Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

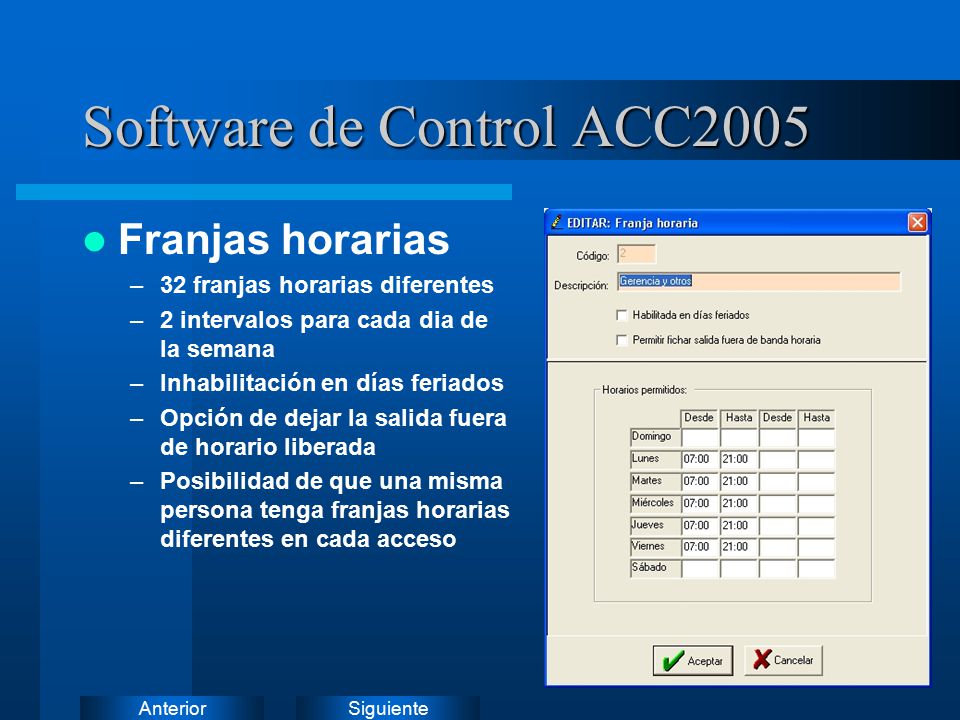

19 SiguienteAnterior Software de Control ACC2005 Franjas horarias –32 franjas horarias diferentes –2 intervalos para cada dia de la semana –Inhabilitación en días feriados –Opción de dejar la salida fuera de horario liberada –Posibilidad de que una misma persona tenga franjas horarias diferentes en cada acceso Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

20 SiguienteAnterior Software de Control ACC2005 Modulo para registros de visitas Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

21 SiguienteAnterior Software de Control ACC2005 Consultas flexibles y exportables Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

22 SiguienteAnteriorAccesorios Barreras vehiculares Señalización, reductores de velocidad, pedestales,etc. Molinetes: Monovolúmen y de dos pies. Buzón de retención de tarjetas Instrucciones: Reemplazar iconos de ejemplo por iconos de documentos activos así: Crear documento en Word. Volver a PowerPoint. En el menú Insertar, seleccione Objeto... Haga clic en “Crear desde archivo” Ubique el nombre de archivo en el cuadro “Archivo” “Mostrar como icono” debe estar activado. Haga clic en Aceptar Seleccione un icono En el menú Presentación, seleccione Configuración de la acción. Haga clic en “Acción de objeto” y seleccione “Modificar” Haga clic en Aceptar

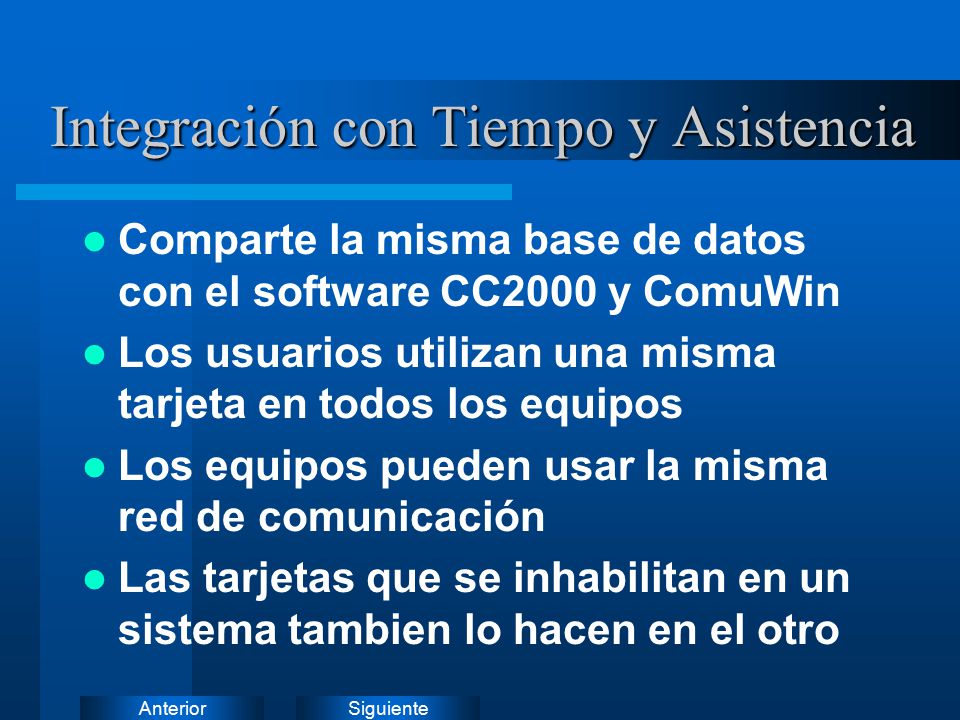

23 SiguienteAnterior Integración con Tiempo y Asistencia Comparte la misma base de datos con el software CC2000 y ComuWin Los usuarios utilizan una misma tarjeta en todos los equipos Los equipos pueden usar la misma red de comunicación Las tarjetas que se inhabilitan en un sistema tambien lo hacen en el otro

24 SiguienteAnterior Muchas gracias!! Control de Acceso y Control Horario
