Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009. Movilización, Obras Preparatorias y Accesos: Continuación del mantenimiento.

Presentación del tema: "Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009. Movilización, Obras Preparatorias y Accesos: Continuación del mantenimiento."— Transcripción de la presentación:

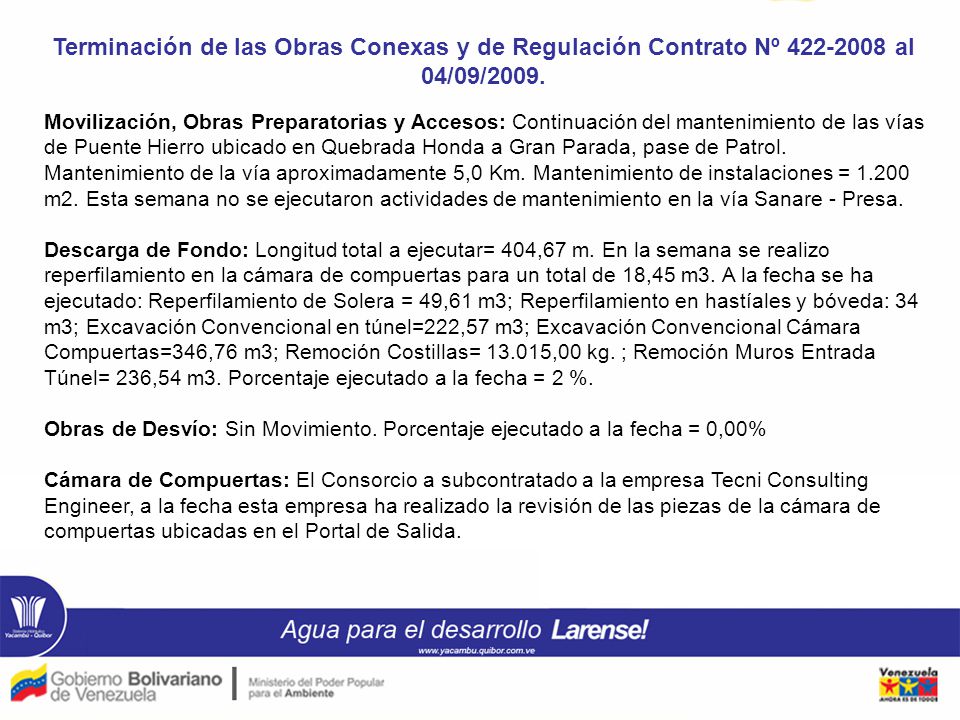

1 Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009. Movilización, Obras Preparatorias y Accesos: Continuación del mantenimiento de las vías de Puente Hierro ubicado en Quebrada Honda a Gran Parada, pase de Patrol. Mantenimiento de la vía aproximadamente 5,0 Km. Mantenimiento de instalaciones = 1.200 m2. Esta semana no se ejecutaron actividades de mantenimiento en la vía Sanare - Presa. Descarga de Fondo: Longitud total a ejecutar= 404,67 m. En la semana se realizo reperfilamiento en la cámara de compuertas para un total de 18,45 m3. A la fecha se ha ejecutado: Reperfilamiento de Solera = 49,61 m3; Reperfilamiento en hastíales y bóveda: 34 m3; Excavación Convencional en túnel=222,57 m3; Excavación Convencional Cámara Compuertas=346,76 m3; Remoción Costillas= 13.015,00 kg. ; Remoción Muros Entrada Túnel= 236,54 m3. Porcentaje ejecutado a la fecha = 2 %. Obras de Desvío: Sin Movimiento. Porcentaje ejecutado a la fecha = 0,00% Cámara de Compuertas: El Consorcio a subcontratado a la empresa Tecni Consulting Engineer, a la fecha esta empresa ha realizado la revisión de las piezas de la cámara de compuertas ubicadas en el Portal de Salida.

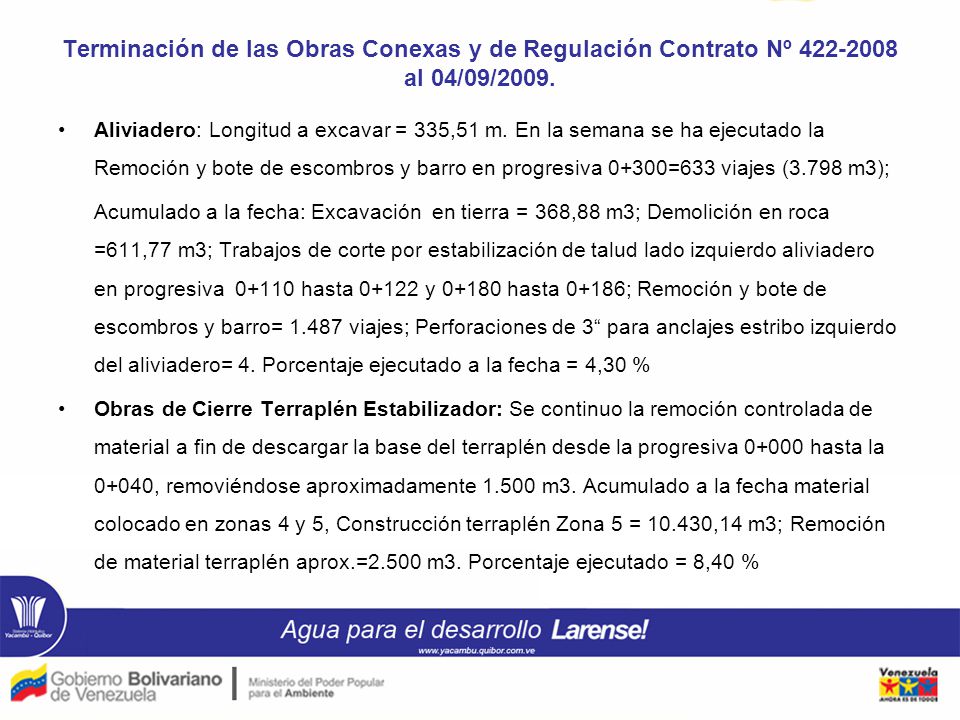

2 Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009. Aliviadero: Longitud a excavar = 335,51 m. En la semana se ha ejecutado la Remoción y bote de escombros y barro en progresiva 0+300=633 viajes (3.798 m3); Acumulado a la fecha: Excavación en tierra = 368,88 m3; Demolición en roca =611,77 m3; Trabajos de corte por estabilización de talud lado izquierdo aliviadero en progresiva 0+110 hasta 0+122 y 0+180 hasta 0+186; Remoción y bote de escombros y barro= 1.487 viajes; Perforaciones de 3“ para anclajes estribo izquierdo del aliviadero= 4. Porcentaje ejecutado a la fecha = 4,30 % Obras de Cierre Terraplén Estabilizador: Se continuo la remoción controlada de material a fin de descargar la base del terraplén desde la progresiva 0+000 hasta la 0+040, removiéndose aproximadamente 1.500 m3. Acumulado a la fecha material colocado en zonas 4 y 5, Construcción terraplén Zona 5 = 10.430,14 m3; Remoción de material terraplén aprox.=2.500 m3. Porcentaje ejecutado = 8,40 %

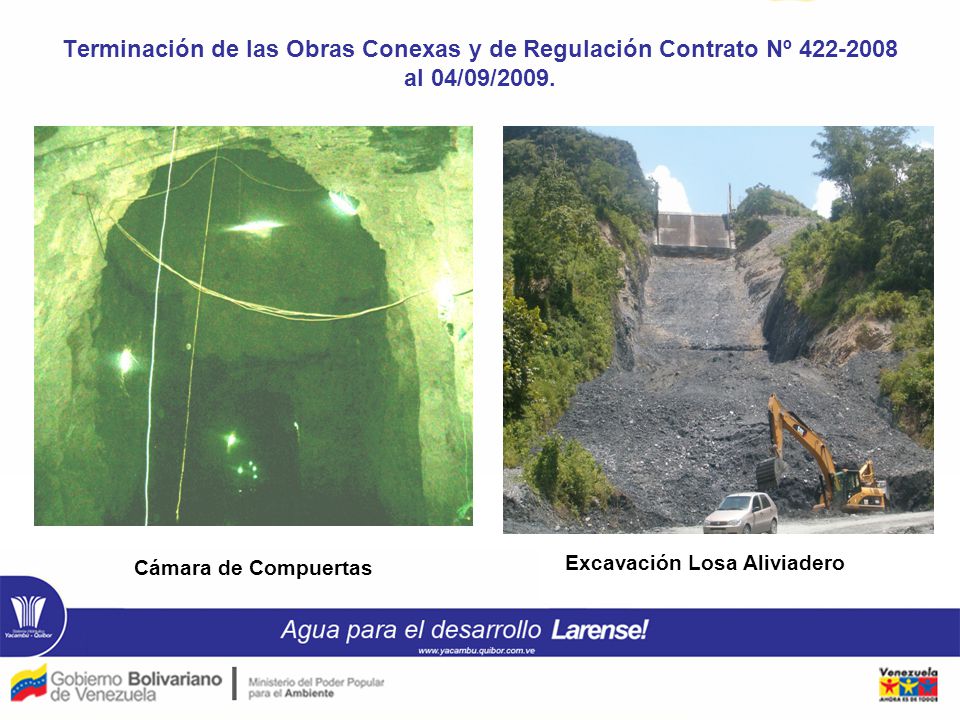

3 Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009. Cámara de Compuertas Excavación Losa Aliviadero

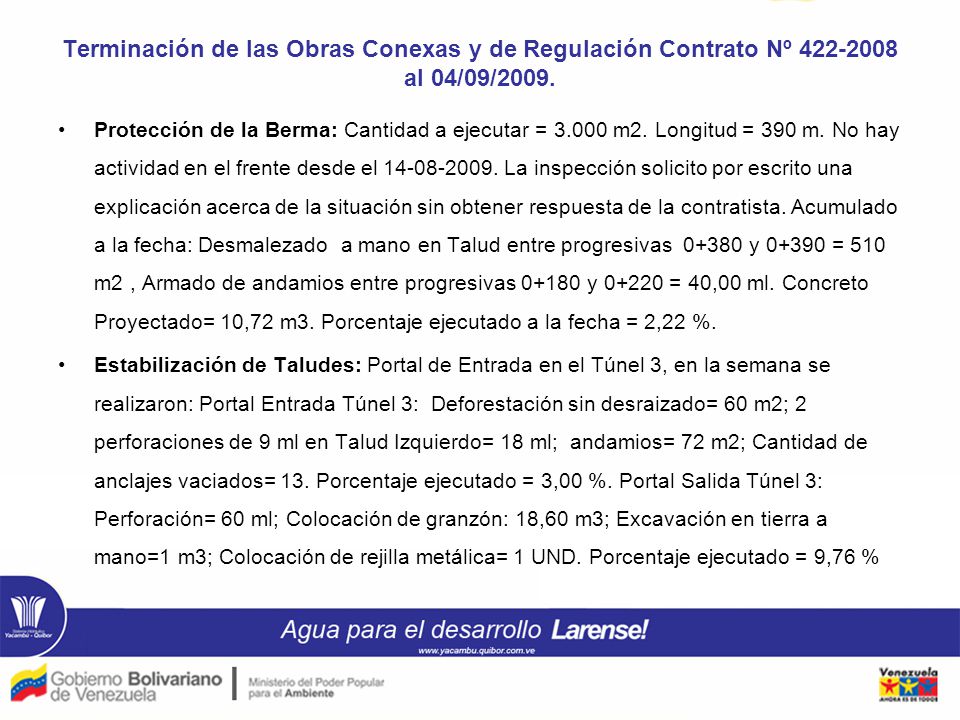

4 Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009. Protección de la Berma: Cantidad a ejecutar = 3.000 m2. Longitud = 390 m. No hay actividad en el frente desde el 14-08-2009. La inspección solicito por escrito una explicación acerca de la situación sin obtener respuesta de la contratista. Acumulado a la fecha: Desmalezado a mano en Talud entre progresivas 0+380 y 0+390 = 510 m2, Armado de andamios entre progresivas 0+180 y 0+220 = 40,00 ml. Concreto Proyectado= 10,72 m3. Porcentaje ejecutado a la fecha = 2,22 %. Estabilización de Taludes: Portal de Entrada en el Túnel 3, en la semana se realizaron: Portal Entrada Túnel 3: Deforestación sin desraizado= 60 m2; 2 perforaciones de 9 ml en Talud Izquierdo= 18 ml; andamios= 72 m2; Cantidad de anclajes vaciados= 13. Porcentaje ejecutado = 3,00 %. Portal Salida Túnel 3: Perforación= 60 ml; Colocación de granzón: 18,60 m3; Excavación en tierra a mano=1 m3; Colocación de rejilla metálica= 1 UND. Porcentaje ejecutado = 9,76 % Acumulados a la fecha:

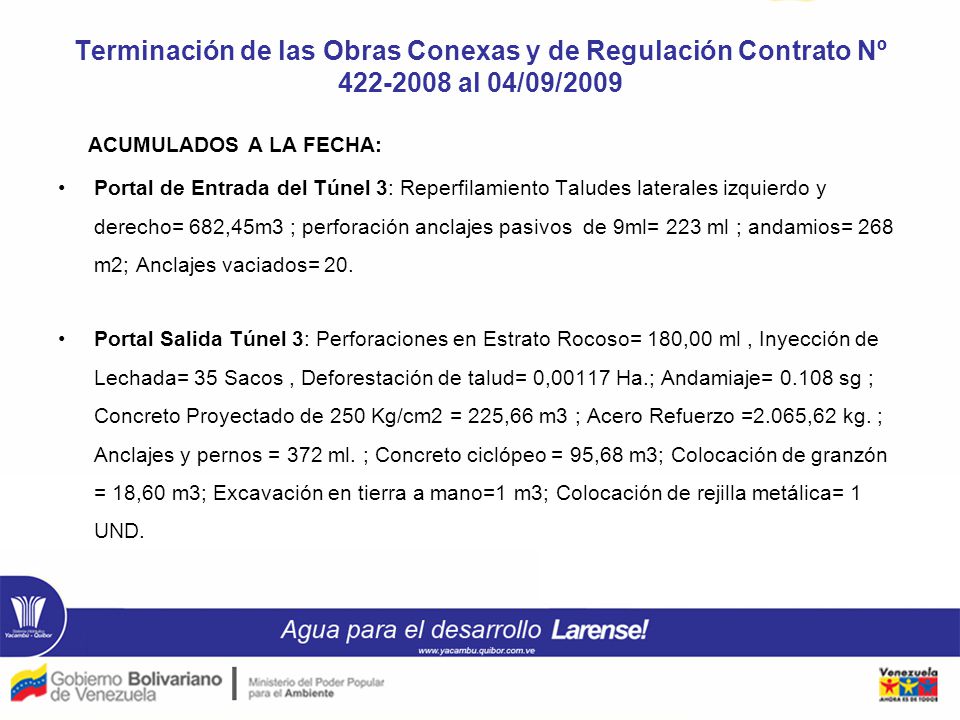

5 Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009 ACUMULADOS A LA FECHA: Portal de Entrada del Túnel 3: Reperfilamiento Taludes laterales izquierdo y derecho= 682,45m3 ; perforación anclajes pasivos de 9ml= 223 ml ; andamios= 268 m2; Anclajes vaciados= 20. Portal Salida Túnel 3: Perforaciones en Estrato Rocoso= 180,00 ml, Inyección de Lechada= 35 Sacos, Deforestación de talud= 0,00117 Ha.; Andamiaje= 0.108 sg ; Concreto Proyectado de 250 Kg/cm2 = 225,66 m3 ; Acero Refuerzo =2.065,62 kg. ; Anclajes y pernos = 372 ml. ; Concreto ciclópeo = 95,68 m3; Colocación de granzón = 18,60 m3; Excavación en tierra a mano=1 m3; Colocación de rejilla metálica= 1 UND.

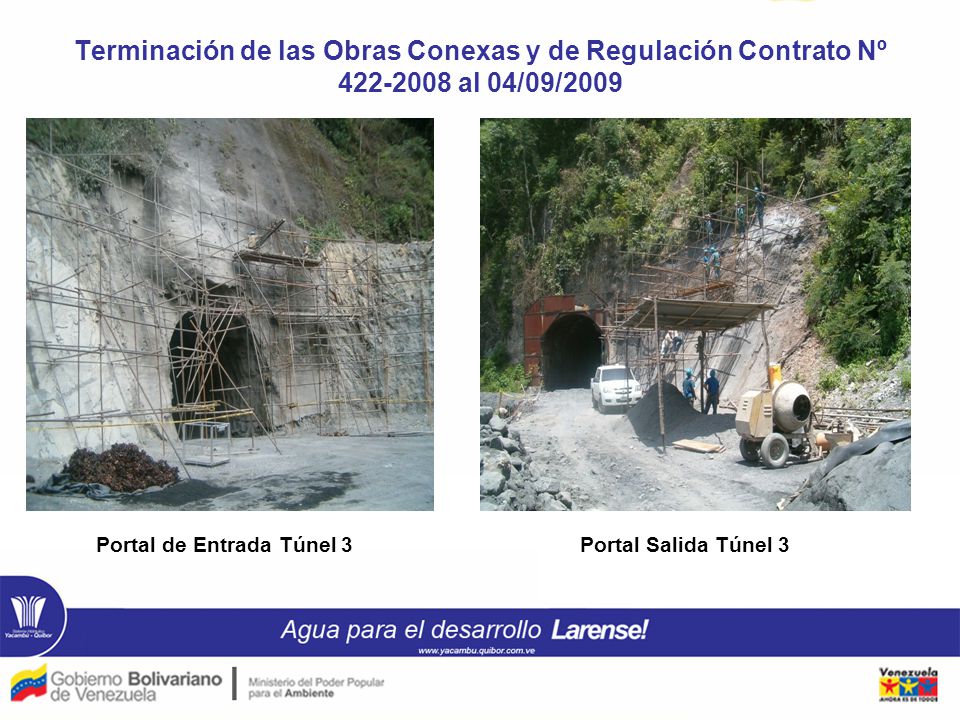

6 Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009 Portal de Entrada Túnel 3Portal Salida Túnel 3

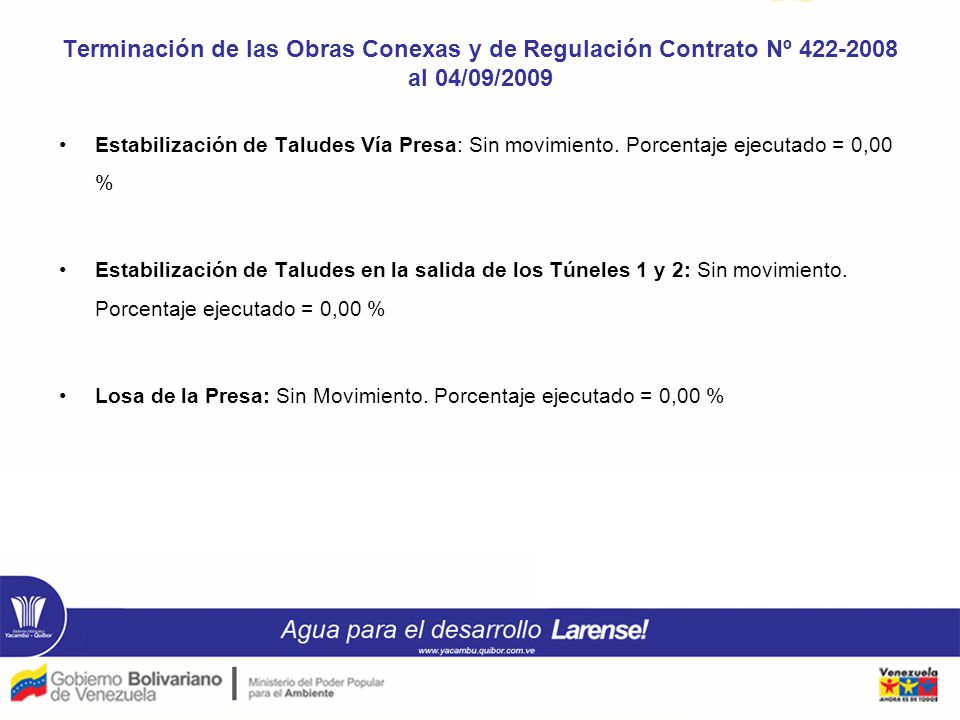

7 Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009 Estabilización de Taludes Vía Presa: Sin movimiento. Porcentaje ejecutado = 0,00 % Estabilización de Taludes en la salida de los Túneles 1 y 2: Sin movimiento. Porcentaje ejecutado = 0,00 % Losa de la Presa: Sin Movimiento. Porcentaje ejecutado = 0,00 %

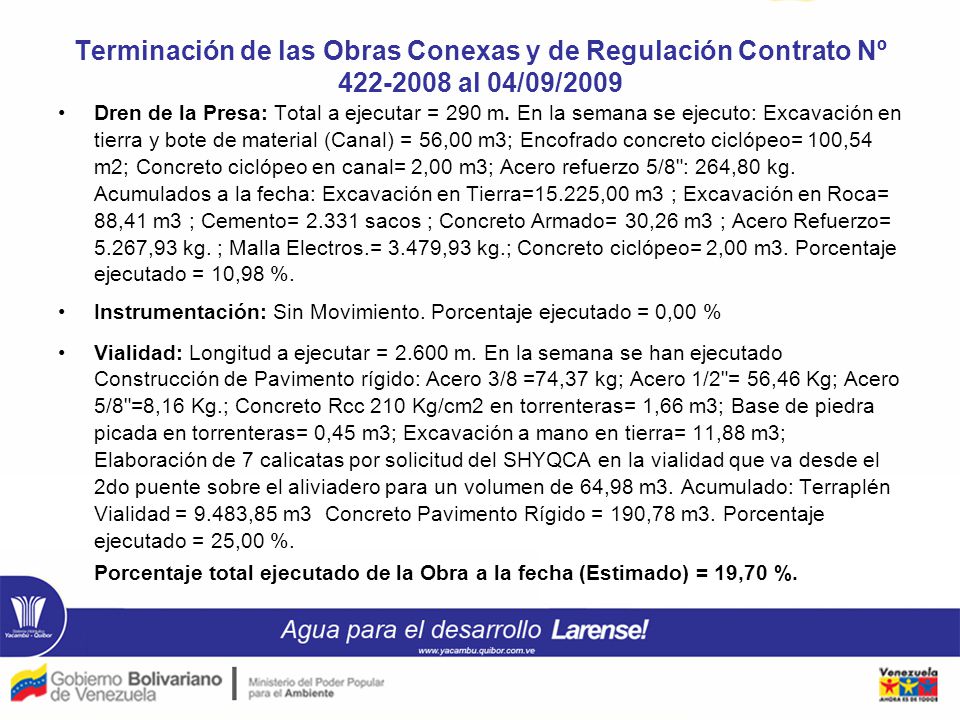

8 Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009 Dren de la Presa: Total a ejecutar = 290 m. En la semana se ejecuto: Excavación en tierra y bote de material (Canal) = 56,00 m3; Encofrado concreto ciclópeo= 100,54 m2; Concreto ciclópeo en canal= 2,00 m3; Acero refuerzo 5/8": 264,80 kg. Acumulados a la fecha: Excavación en Tierra=15.225,00 m3 ; Excavación en Roca= 88,41 m3 ; Cemento= 2.331 sacos ; Concreto Armado= 30,26 m3 ; Acero Refuerzo= 5.267,93 kg. ; Malla Electros.= 3.479,93 kg.; Concreto ciclópeo= 2,00 m3. Porcentaje ejecutado = 10,98 %. Instrumentación: Sin Movimiento. Porcentaje ejecutado = 0,00 % Vialidad: Longitud a ejecutar = 2.600 m. En la semana se han ejecutado Construcción de Pavimento rígido: Acero 3/8 =74,37 kg; Acero 1/2"= 56,46 Kg; Acero 5/8"=8,16 Kg.; Concreto Rcc 210 Kg/cm2 en torrenteras= 1,66 m3; Base de piedra picada en torrenteras= 0,45 m3; Excavación a mano en tierra= 11,88 m3; Elaboración de 7 calicatas por solicitud del SHYQCA en la vialidad que va desde el 2do puente sobre el aliviadero para un volumen de 64,98 m3. Acumulado: Terraplén Vialidad = 9.483,85 m3 Concreto Pavimento Rígido = 190,78 m3. Porcentaje ejecutado = 25,00 %. Porcentaje total ejecutado de la Obra a la fecha (Estimado) = 19,70 %.

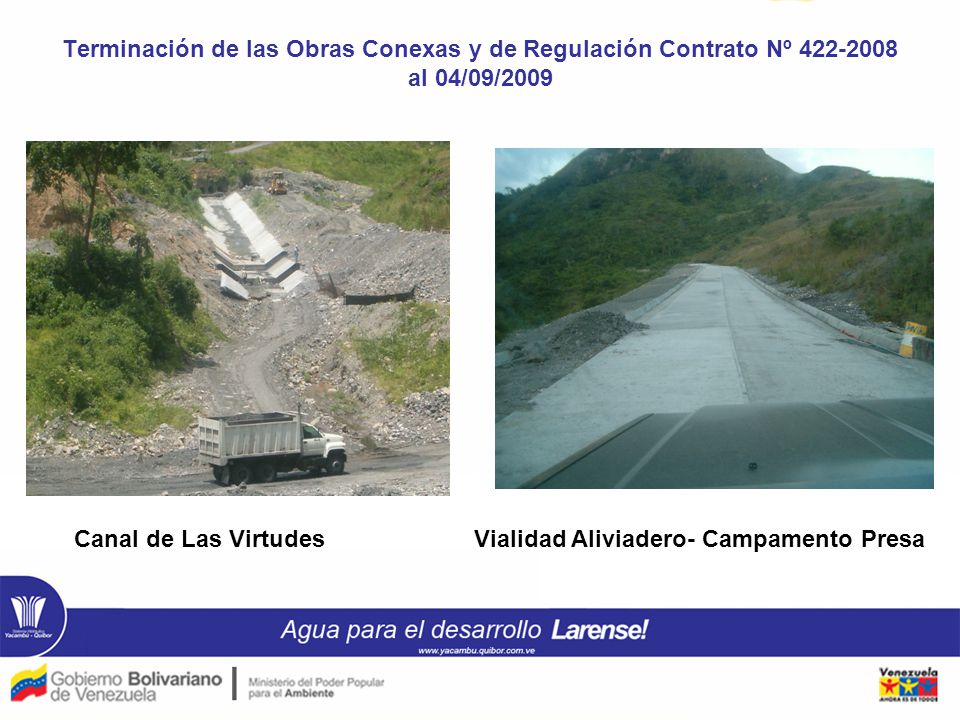

9 Terminación de las Obras Conexas y de Regulación Contrato Nº 422-2008 al 04/09/2009 Canal de Las VirtudesVialidad Aliviadero- Campamento Presa

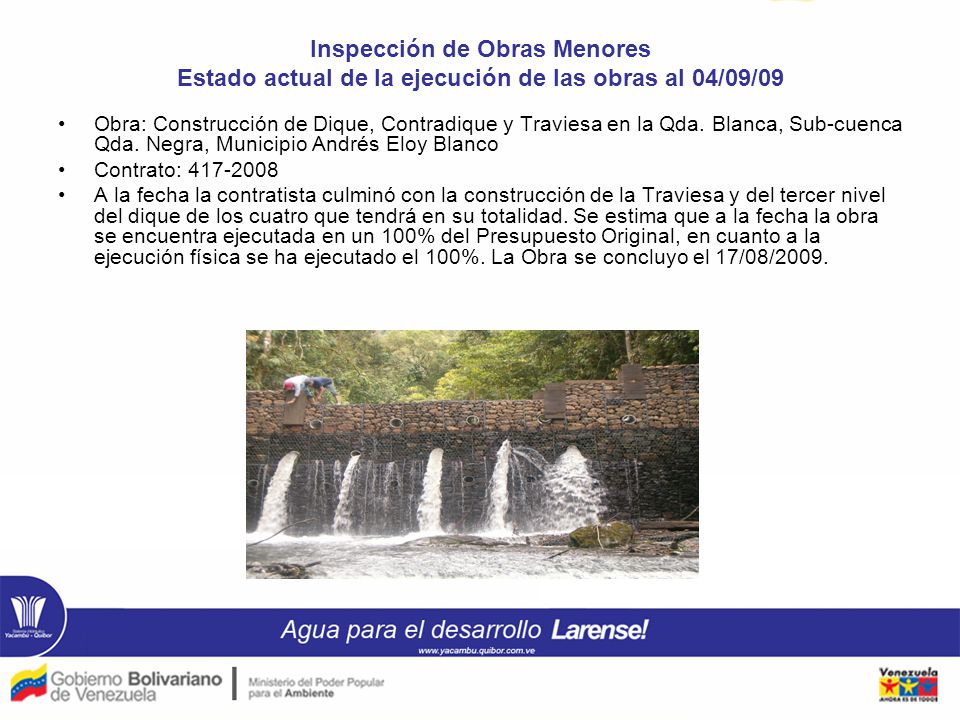

10 Inspección de Obras Menores Estado actual de la ejecución de las obras al 04/09/09 Obra: Construcción de Dique, Contradique y Traviesa en la Qda. Blanca, Sub-cuenca Qda. Negra, Municipio Andrés Eloy Blanco Contrato: 417-2008 A la fecha la contratista culminó con la construcción de la Traviesa y del tercer nivel del dique de los cuatro que tendrá en su totalidad. Se estima que a la fecha la obra se encuentra ejecutada en un 100% del Presupuesto Original, en cuanto a la ejecución física se ha ejecutado el 100%. La Obra se concluyo el 17/08/2009.

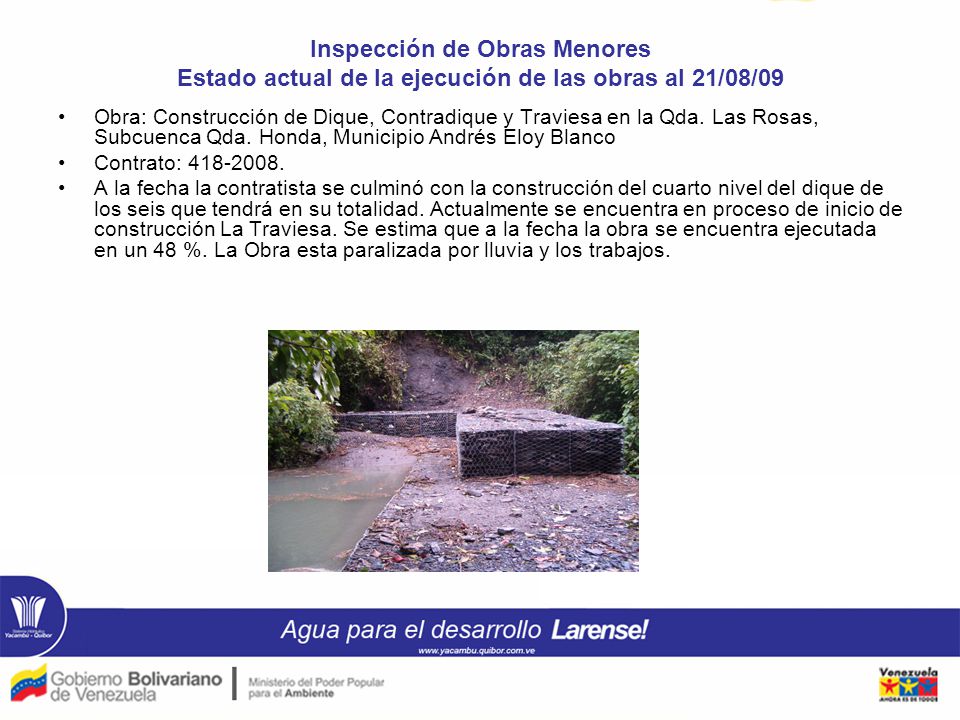

11 Inspección de Obras Menores Estado actual de la ejecución de las obras al 21/08/09 Obra: Construcción de Dique, Contradique y Traviesa en la Qda. Las Rosas, Subcuenca Qda. Honda, Municipio Andrés Eloy Blanco Contrato: 418-2008. A la fecha la contratista se culminó con la construcción del cuarto nivel del dique de los seis que tendrá en su totalidad. Actualmente se encuentra en proceso de inicio de construcción La Traviesa. Se estima que a la fecha la obra se encuentra ejecutada en un 48 %. La Obra esta paralizada por lluvia y los trabajos.

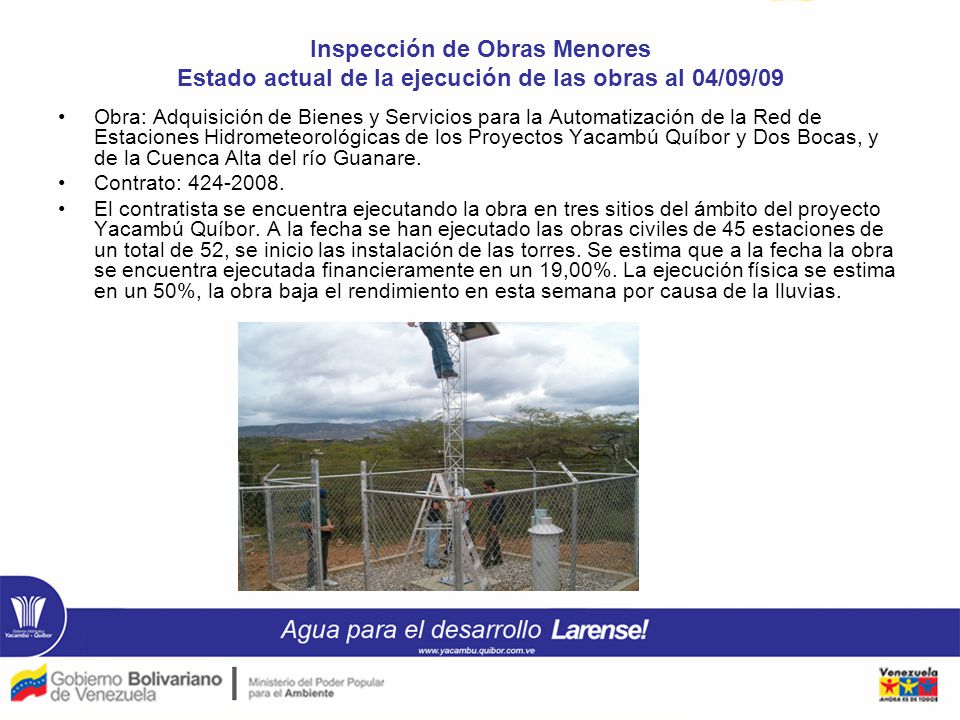

12 Inspección de Obras Menores Estado actual de la ejecución de las obras al 04/09/09 Obra: Adquisición de Bienes y Servicios para la Automatización de la Red de Estaciones Hidrometeorológicas de los Proyectos Yacambú Quíbor y Dos Bocas, y de la Cuenca Alta del río Guanare. Contrato: 424-2008. El contratista se encuentra ejecutando la obra en tres sitios del ámbito del proyecto Yacambú Quíbor. A la fecha se han ejecutado las obras civiles de 45 estaciones de un total de 52, se inicio las instalación de las torres. Se estima que a la fecha la obra se encuentra ejecutada financieramente en un 19,00%. La ejecución física se estima en un 50%, la obra baja el rendimiento en esta semana por causa de la lluvias.
