IMPORTANCIA DE LA ELECTRICIDAD

Presentación del tema: "IMPORTANCIA DE LA ELECTRICIDAD"— Transcripción de la presentación:

1 IMPORTANCIA DE LA ELECTRICIDAD

2 2.1 La importancia de la electricidad Ana Bethencourt

3 ¿Qué es la electricidad?
La electricidad es la forma mas sofisticada de energía que existe en la actualidad permitiendo su transporte entre lugares lejanos de forma eficaz y económica.

4 ¿Imaginaríamos un mundo sin electricidad?
Nosotros, los seres humanos, no podríamos vivir sin la electricidad ya que nuestro modo de vida se fomenta en la utilización cotidiana de la electricidad, en tareas como: conservar los alimentos en la nevera, utilizar la lavadora… Permite una vida mas confortable y mas calidad

5 Consecuencias de la utilización de electricidad.
La utilización cotidiana de la electricidad no es solo positiva, también contiene algunas consecuencias, que son: Al consumir tanta electricidad afectamos al medio ambiente, también a nuestra salud y a la de los demás.

6 Una energía que está que ‘’arde’’
ENERGÍA TÉRMICA Una energía que está que ‘’arde’’

7 Energía térmica 1.1 En una central térmica se convierte la energía térmica de un combustible en energía eléctrica. Según el combustible, se denominan centrales de carbón, fuel o gas.

8 Energía térmica 1.2 Todas las centrales térmicas son iguales, constan de una caldera y de una turbina que mueve un generador eléctrico. La única diferencia es que la caldera deberá adaptarse al combustible, todos los demás sistemas y componentes son los mismos.

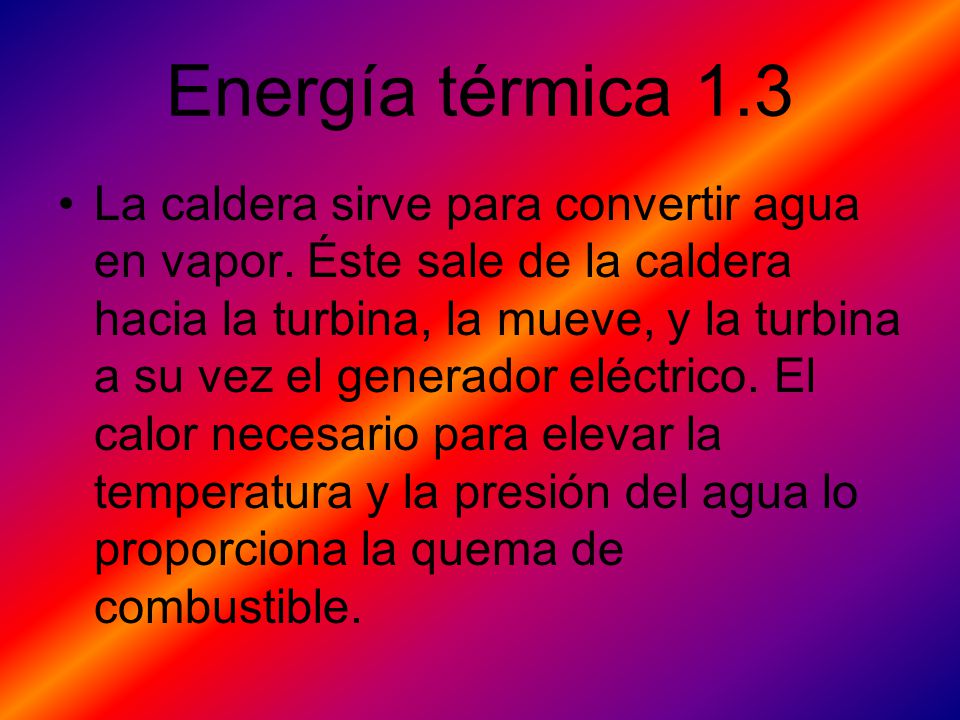

9 Energía térmica 1.3 La caldera sirve para convertir agua en vapor. Éste sale de la caldera hacia la turbina, la mueve, y la turbina a su vez el generador eléctrico. El calor necesario para elevar la temperatura y la presión del agua lo proporciona la quema de combustible.

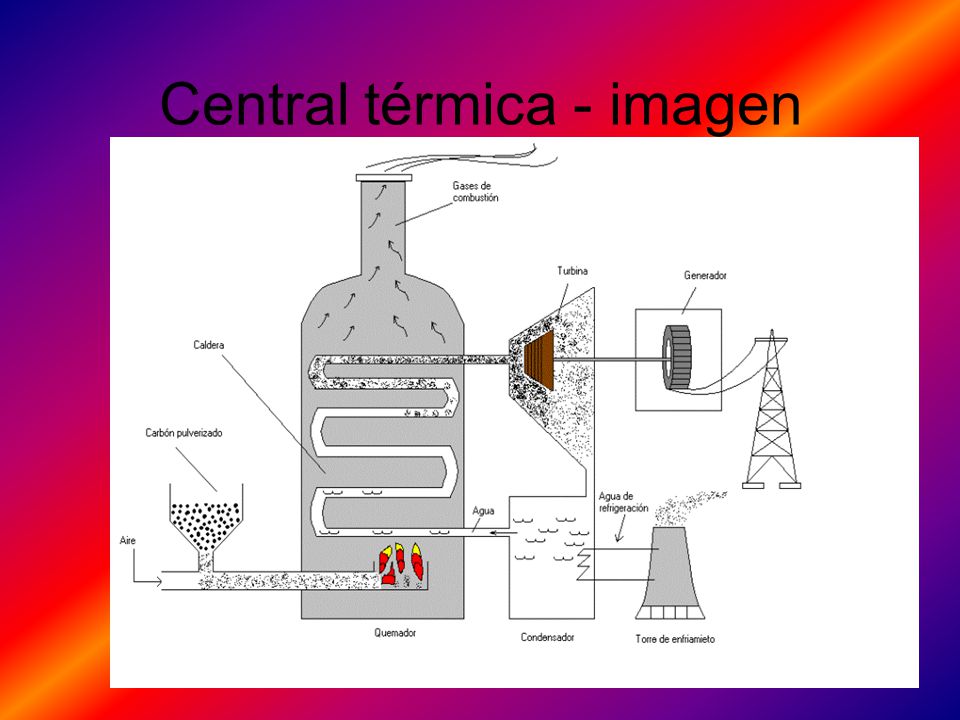

10 Central térmica - imagen

11 Energía térmica 1.4 Su rendimiento es del 33% ya que hay pérdidas de calor por todo el sistema, a esto se le suma los costes de transporte y distribución de la electricidad. Por ejemplo: En Canarias el rendimiento de una central térmica ronda el 25%

12 Energía térmica 1.5 (Ciclo combinado)
Son un tipo de central que basa su funcionamiento en el acoplamiento de dos ciclos diferentes de producción de energía (Turbina de vapor y turbina de gas) Los gases calientes de escape del ciclo de la 1ª turbina entregan el calor suficiente para mover la 2ª turbina. Esta forma permite un empleo más eficiente de la electricidad. Cada turbina está acoplada a su propio generador como en una central térmica normal.

13 Ciclo combinado - imagen

14 Sabela Ferro y Jannette Gómez. 4ºA
Hidroeléctricas Sabela Ferro y Jannette Gómez. 4ºA

15 Energía potencial= masa · gravedad · altura
Son centrales que generan la electricidad mediante el aprovechamiento de la energía potencial del agua embalsada en una presa. Energía potencial= masa · gravedad · altura Ep= m · g · h

16 La instalación de centrales hidroelectricas depende de la posibilidad de construir embalses o presas en los cauces de los ríos para retener el agua y tranformar la energía hidraulica en energia electrica. La energía hidraulica posee dos ventajas principales respecto a los combustibles de origen fosil y nuclear: una de ellas es el agua y la otra es que no tiene problema de producción de desecho.

17 Los aprovechamientos minihidraulicos han permitido el desarrollo de regiones aisladas en todo el mundo. Estos pequeños proyectos estan diseñados para utilizar el caudal de un rio o arroyo.

18 2.2.4. Las centrales renovables básicas
Tipos de centrales

19 Parques eólicos Conjunto de aerogeneradores popular porque es una “energía limpia” ya que no contamina. Aun así no rinden lo necesario

20 Centrales solares fotovoltaicas
Los paneles solares que transforman los rayos del sol en electricidad y la vierten a la red electrica. Esto se fomenta por toda Europa.

21 Centrales solare térmicas de alta temperatura
Usan el calor de la radiacción para producir vapor y mover un generador. Utilizan el sol como combustible

22 Centrales marinas Pueden ser maremotrices ( las olas) o de corrientes marinas

23 Centrales geotérmicas
Utilizan en calor interno de la tierra que puedes escapar naturalmente o teniéndolo que extraer

24 Centrales minihidráulicas
Son centrales con una potencia de 10 MW o menos. Todas son energías renovables pero tienen una seria de inconvenientes

25 Las centrales geotermicas producen electricidad constante a diferencia de otras. Casi todas las centrales tienen un elemento generador. Las mas importantes y principales son: La Térmica convencional Hidráuilica Nuclear

26 Raúl Medina Hdez e Irene Martínez Fdez
2.3.La red eléctrica Raúl Medina Hdez e Irene Martínez Fdez

27 ¿Cómo es la red eléctrica?
La energía eléctrica no se almacena tan fácil como el carbón. Una vez producida en las centrales comienza su viaje a trabes de líneas de alta tensión hacia los centros de consumo.

28 Electricidad en España
España esta cubierta por una densa red de transporte de energía eléctrica. El transporte a larga distancia debe hacerse con el mayor voltaje posible.

29 La electricidad en Canarias
En las canarias es imposible transportar la electricidad por cables submarinos, ecepto en Lanzarote y Fuerteventura que estas interconectadas entre si. El resto de las islas son autenticas islas eléctricas ya que producen cada una su propia electricidad, por ello el sistema de control es mas complicado y su producción mas cara.

30 2.4.El sistema de suministro eléctrico
Davide Melis y María Melis

31 2.4 ¿Cómo es el sistema de suministro de energía?
El sistema de suministro eléctrico está formado por el conjunto de elementos necesarios para la generación, el transporte y la distribución de la energía eléctrica.

32 Las etapas son: 1. Generación. La electricidad se genera en las centrales eléctricas. 2. Transporte. La red de transporte se encarga de enlazar las centrales con los puntos de distribución. Las líneas de la red de transporte pueden ser aéreas o subterráneas. 3. Subestaciones de transformación. Se encargan de reducir la tensión de la electricidad desde la tensión de transporte a la de distribución.

33 4. Distribución. La red de distribución esta constituida por las líneas que van desde las subestaciones hasta los centros. Estas líneas pueden ser aéreas o subterráneas. 5. Centros de transformación. Se encargan de realizar la última transformación, reduciendo del voltaje de distribución al voltaje de utilización.

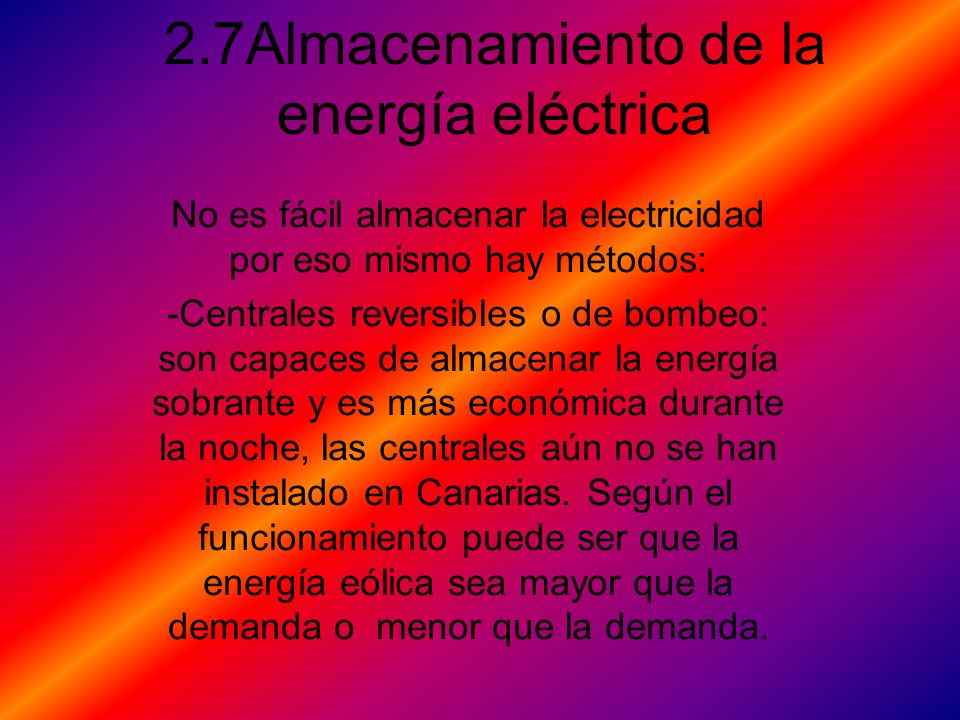

34 2.7Almacenamiento de la energía eléctrica
No es fácil almacenar la electricidad por eso mismo hay métodos: -Centrales reversibles o de bombeo: son capaces de almacenar la energía sobrante y es más económica durante la noche, las centrales aún no se han instalado en Canarias. Según el funcionamiento puede ser que la energía eólica sea mayor que la demanda o menor que la demanda.

35 Centrales térmicas

36 ¿Para qué sirven las centrales eléctricas?
En las centrales térmicas se convierte la energía química contenida en un combustible en energía eléctrica mediante su combustión. Todas las centrales térmicas están formadas por una caldera donde se calienta agua produciéndose vapor de agua que se utiliza para mover una turbina y esta a su vez el generador eléctrico que suministra su producción ala red eléctrica.

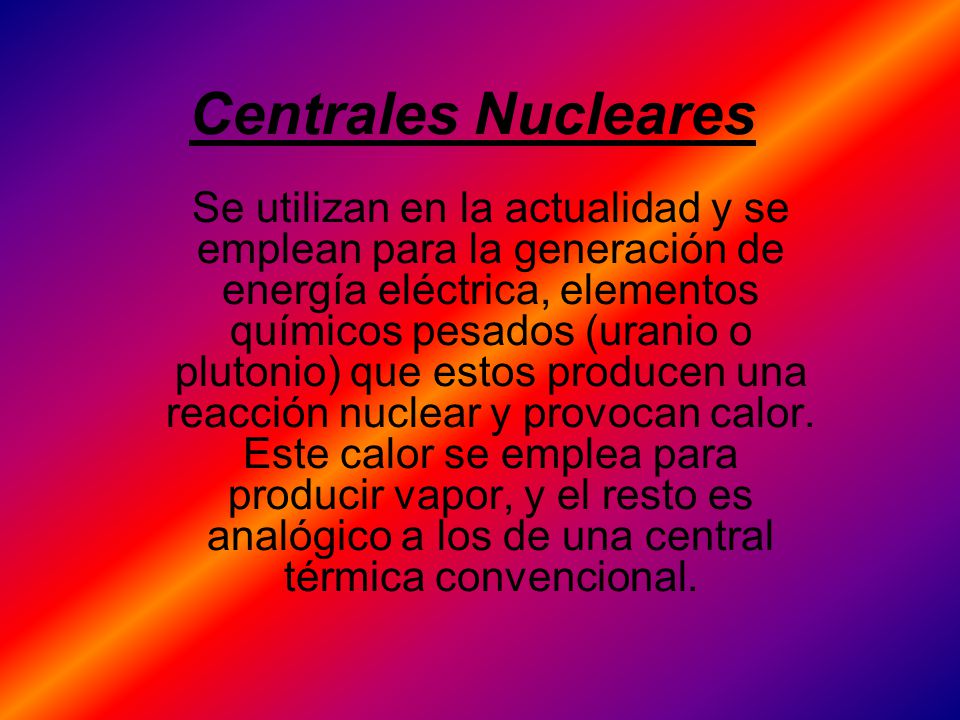

37 Centrales Nucleares Se utilizan en la actualidad y se emplean para la generación de energía eléctrica, elementos químicos pesados (uranio o plutonio) que estos producen una reacción nuclear y provocan calor. Este calor se emplea para producir vapor, y el resto es analógico a los de una central térmica convencional.

38 Instalaciones Nucleares
Son elevada medida de seguridad que hay, ya que construcciones muy complejas por la variedad de tecnología industrial empleada y por la podría resultar catastrófico si pasara algo por ejemplo el caso de Chernobyl (1986) o el caso mas reciente de fukushima (actual, 2011)

39 Central nuclear

40 La Energía Nuclear La energía nuclear, los residuos nucleares, hay que almacenarlos en depósitos controlados y aislados. No producen gases de efecto invernadero ni combustibles fósiles convencionales.

41 Almacenamiento de los residuos nucleares
Residuos radioactivos de media-baja actividad. Residuos de alta actividad. Almacenamiento intermedio. Almacenamiento definitivo.

42 Variación del consumo de un día
El consumo de electricidad tiene una variación diaria muy marcada y bastante predecible. En canarias se suele seguir las siguientes pautas: A partir de las 12 de la noche el consumo cae y llega al mínimo en la madrugada hacia las 6 comienza a crecer y llega a una primera punta a la mañana, se reduce muy poco al mediodía y tiene un segundo pico a primera hora de la noche. La demanda suele seguir el mismo patrón toda la semana y esta compuesto por distintos consumos: domésticos, industriales….

43 2.6. Variación del consumo anual eléctrico en Europa
Jorge Perdomo Morales e Idubaren Pérez Betancort

44 Introducción Como varía el consumo en un año.
¿Quién la proporciona en general? Si el año hidráulico es bueno… En el caso de las islas Canarias…

45 Como varía el consumo en un año.
El consumo suele ser mínimo en verano ya que coincide con el periodo vacacional y las altas temperaturas, en cambio en invierno es mayor debido al uso extendido de la calefacción y porque anochece más pronto.

46 ¿Quién la proporciona en general?
Por lo general las centrales nucleares proporcionan la base de producción, que varía poco a lo largo del año, el resto de la demanda lo cubre las centrales térmicas e hidroeléctricas.

47 Si el año hidráulico es bueno…
Si el año hidráulico es bueno y hay muchas agua disponible, las centrales térmicas reducen sus horas de funcionamiento, en cambio, cuando hay sequía deben funcionar a pleno rendimiento.

48 En el caso de las islas Canarias…
La situación general es diferente presenta un consumo equilibrado a lo largo del año, que se cubre con centrales térmicas

49 Fin
