Componente de la Marea Periodo Amplitud Vertical (mm) Amplitud Horizontal (mm) M212.421 horas384.8353.84 S212.000 horas 179.0525.05 N212.658.

Presentación del tema: "Componente de la Marea Periodo Amplitud Vertical (mm) Amplitud Horizontal (mm) M212.421 horas384.8353.84 S212.000 horas 179.0525.05 N212.658."— Transcripción de la presentación:

1

2

3

4

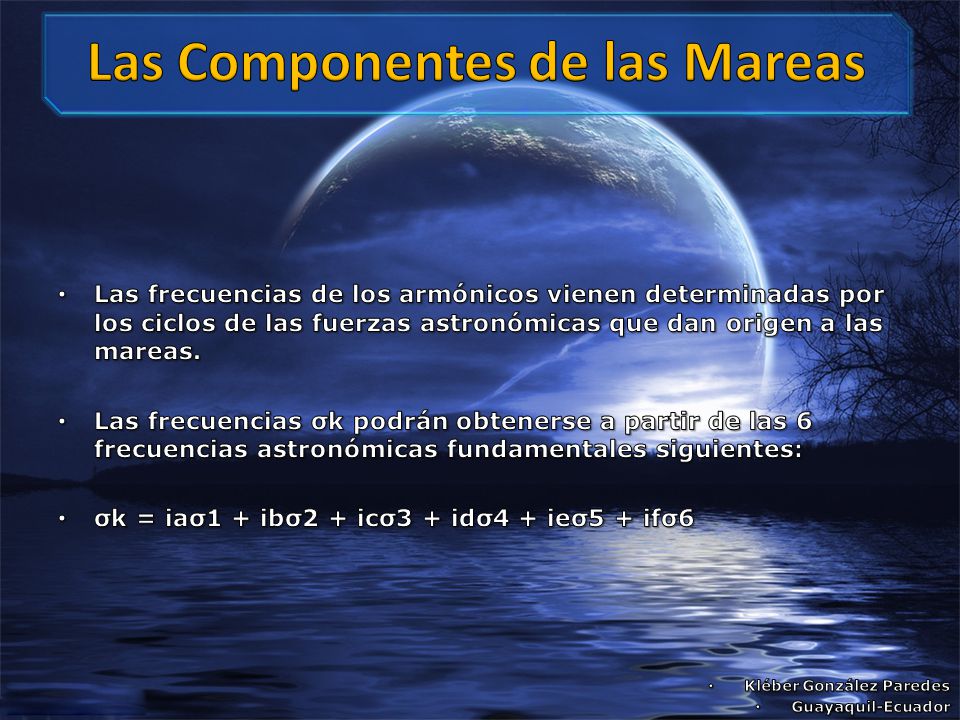

5

6

7

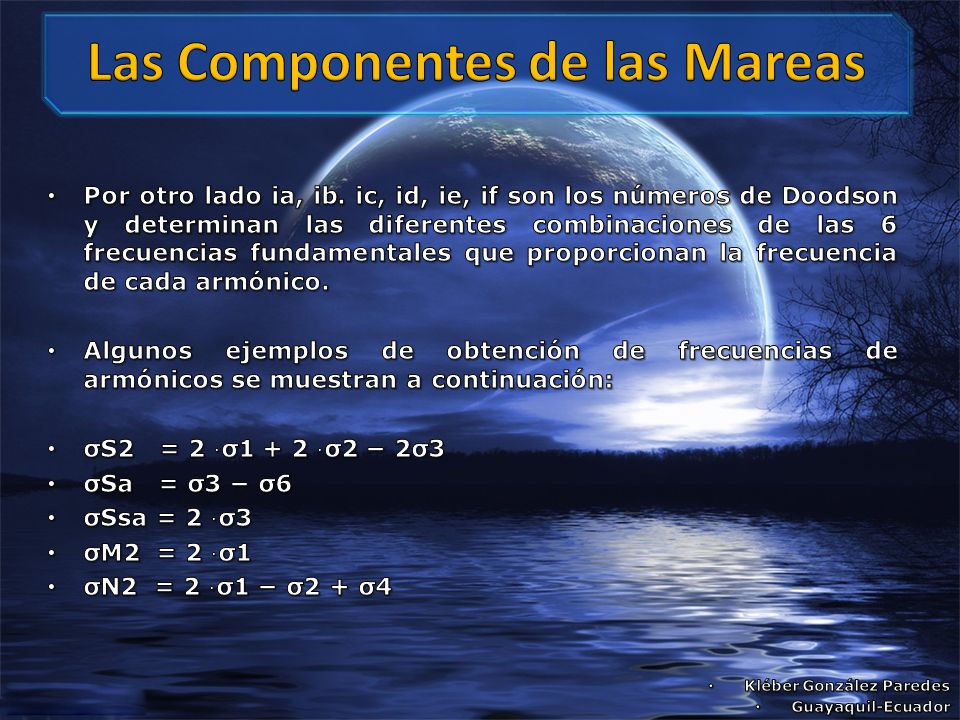

8

9

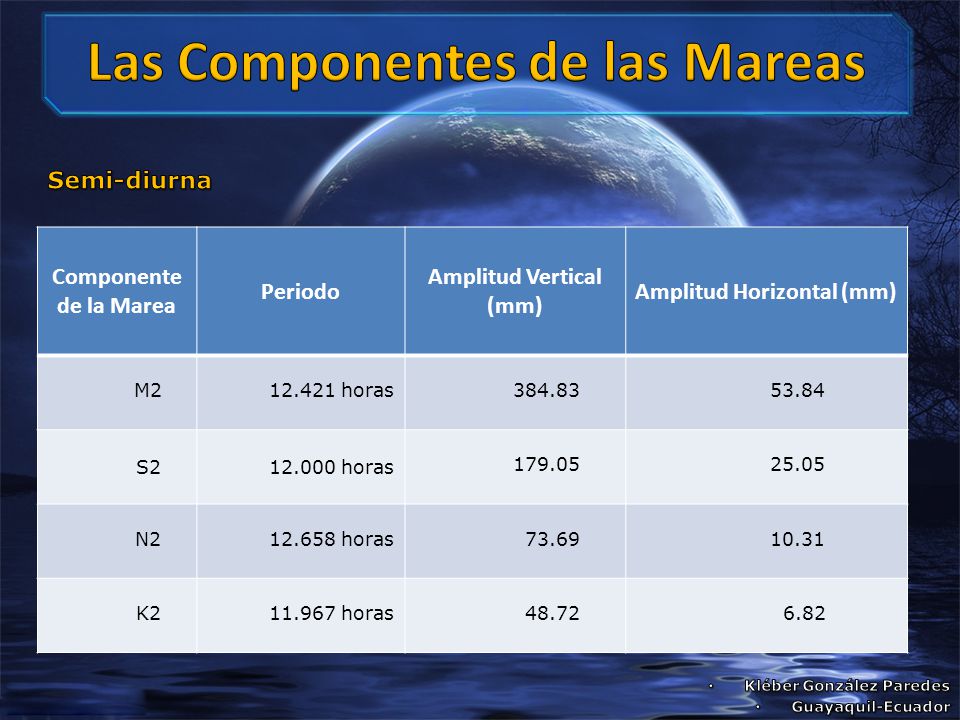

10 Componente de la Marea Periodo Amplitud Vertical (mm) Amplitud Horizontal (mm) M212.421 horas384.8353.84 S212.000 horas 179.0525.05 N212.658 horas 73.6910.31 K211.967 horas 48.72 6.82

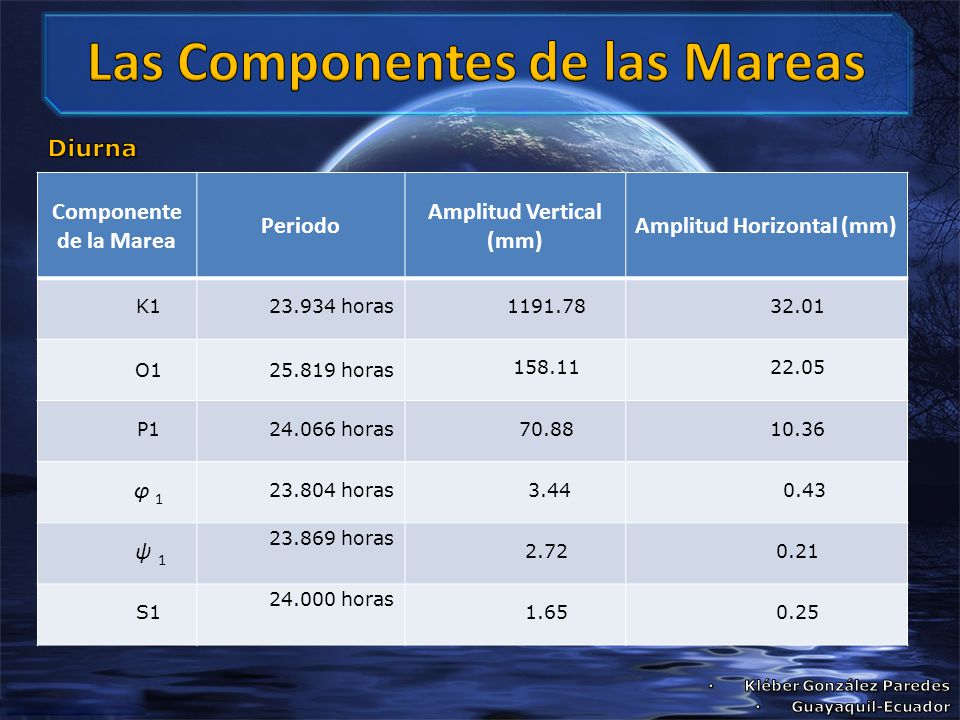

11 Componente de la Marea Periodo Amplitud Vertical (mm) Amplitud Horizontal (mm) K123.934 horas1191.7832.01 O125.819 horas 158.1122.05 P124.066 horas70.8810.36 φ 1φ 1 23.804 horas 3.44 0.43 ψ 1 ψ 1 23.869 horas 2.720.21 S1 24.000 horas 1.650.25

12 Componente de la Marea Periodo Amplitud Vertical (mm) Amplitud Horizontal (mm) Mf13.661 dias40.365.59 MM27.555 dias 21.332.96 SSA0,50000 años18.792.6 Nodo lunar 18.613 años 16.92 2.34 SU(solar anual) 1,0000 años 2.970.41

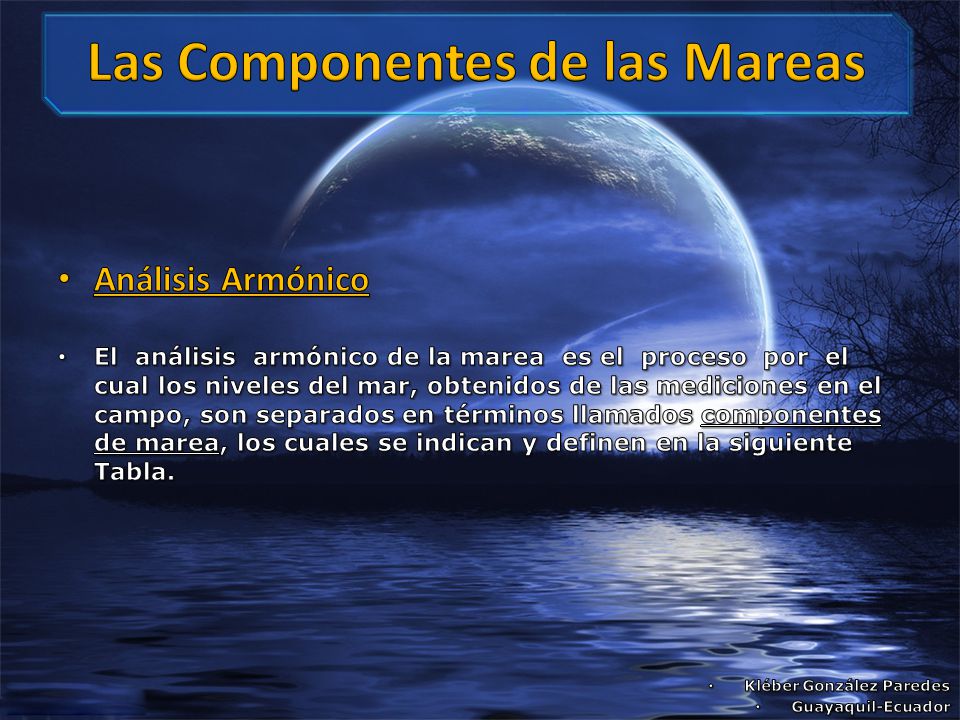

13

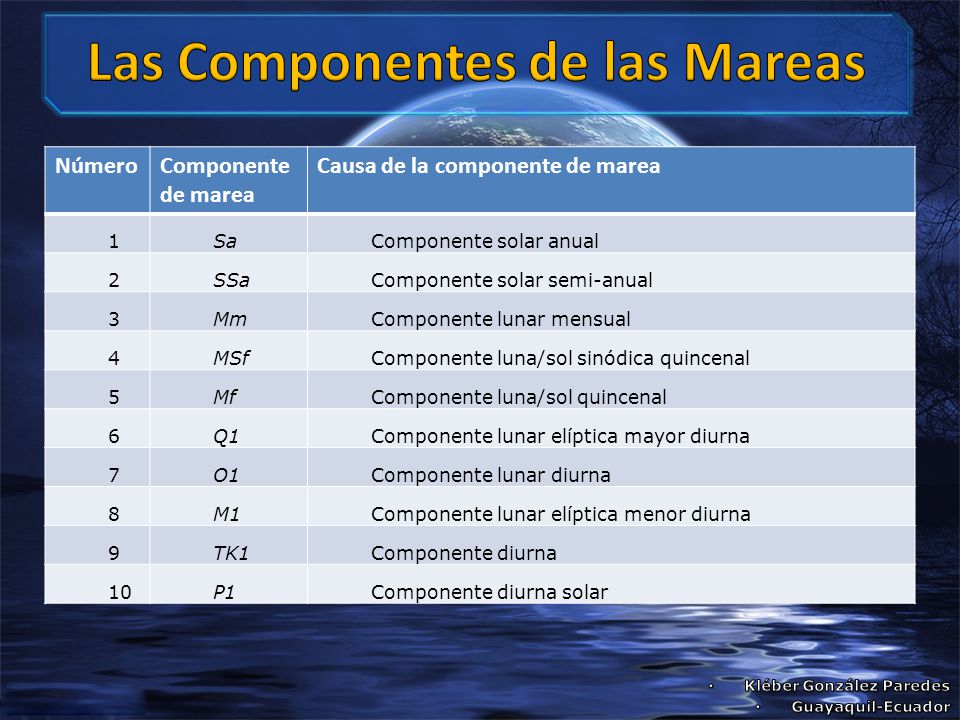

14 NúmeroComponente de marea Causa de la componente de marea 1SaComponente solar anual 2SSaComponente solar semi-anual 3MmComponente lunar mensual 4MSfComponente luna/sol sinódica quincenal 5MfComponente luna/sol quincenal 6Q1Componente lunar elíptica mayor diurna 7O1Componente lunar diurna 8M1Componente lunar elíptica menor diurna 9TK1Componente diurna 10P1Componente diurna solar

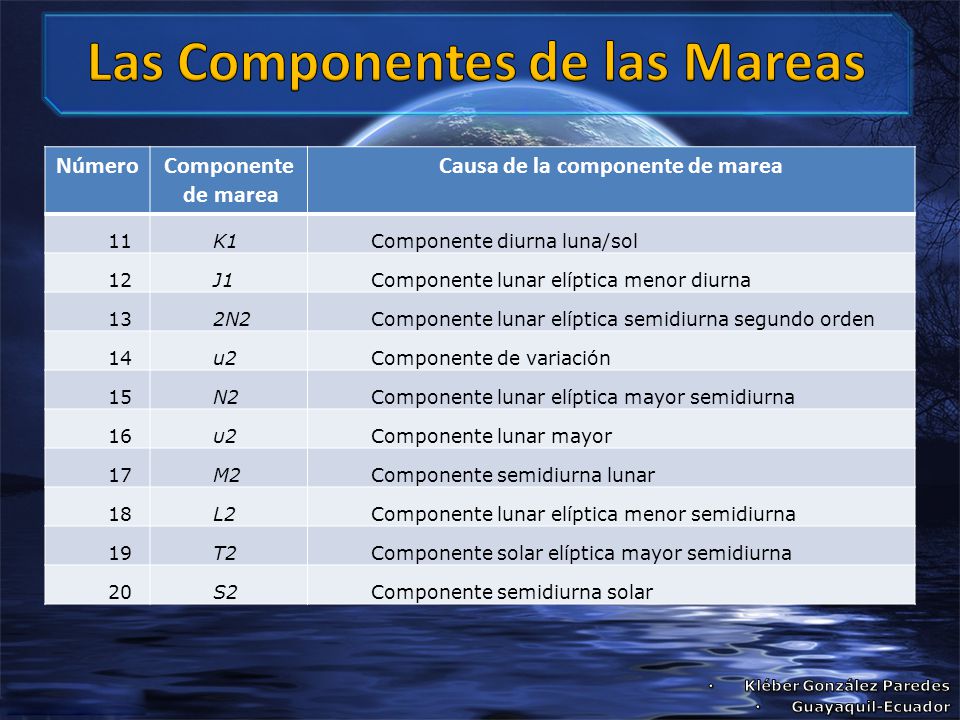

15 NúmeroComponente de marea Causa de la componente de marea 11K1Componente diurna luna/sol 12J1Componente lunar elíptica menor diurna 132N2Componente lunar elíptica semidiurna segundo orden 14u2Componente de variación 15N2Componente lunar elíptica mayor semidiurna 16υ2Componente lunar mayor 17M2Componente semidiurna lunar 18L2Componente lunar elíptica menor semidiurna 19T2Componente solar elíptica mayor semidiurna 20S2Componente semidiurna solar

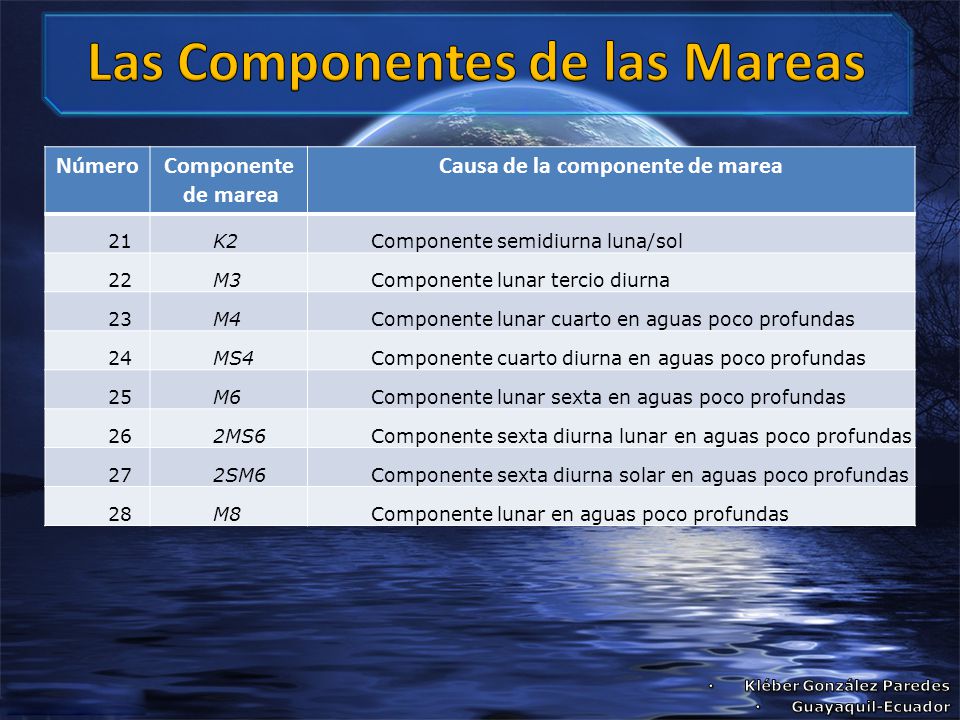

16 NúmeroComponente de marea Causa de la componente de marea 21K2Componente semidiurna luna/sol 22M3Componente lunar tercio diurna 23M4Componente lunar cuarto en aguas poco profundas 24MS4Componente cuarto diurna en aguas poco profundas 25M6Componente lunar sexta en aguas poco profundas 262MS6Componente sexta diurna lunar en aguas poco profundas 272SM6Componente sexta diurna solar en aguas poco profundas 28M8Componente lunar en aguas poco profundas

17

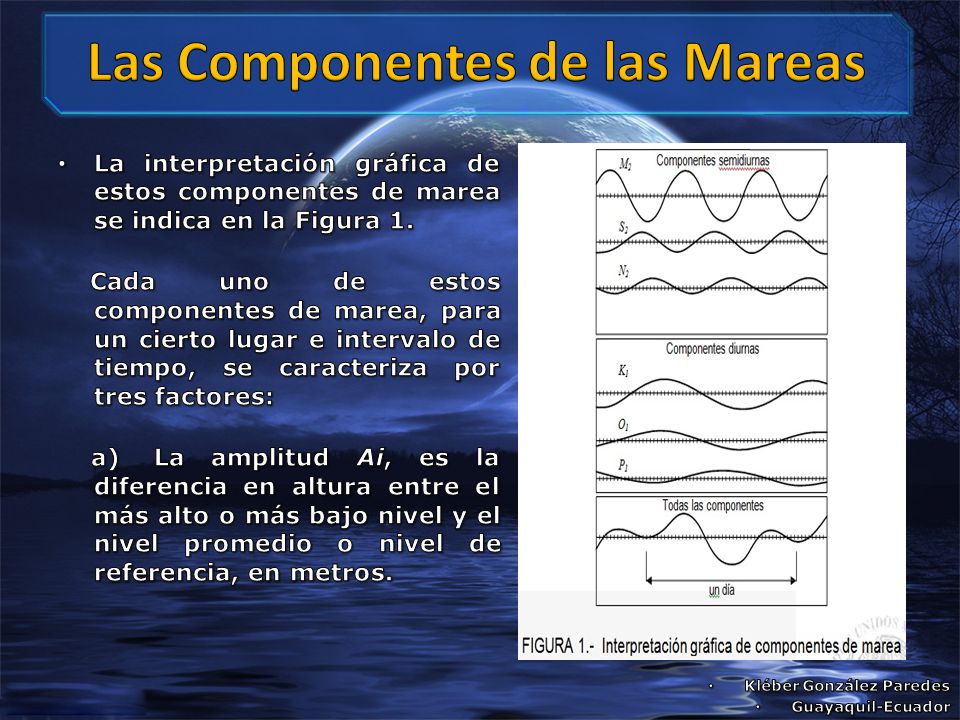

18

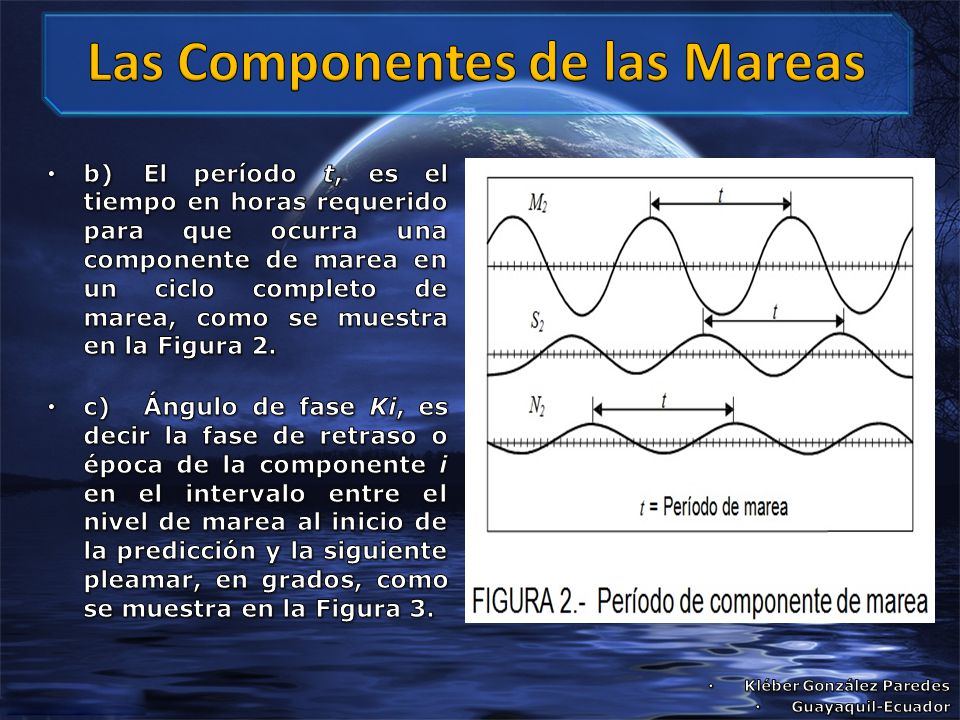

19

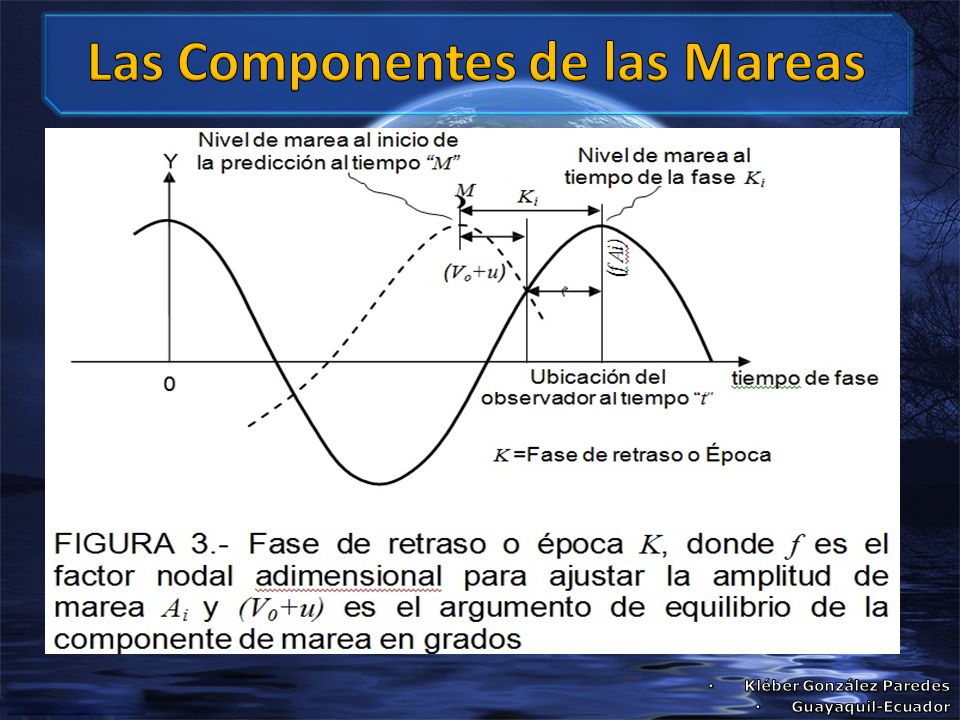

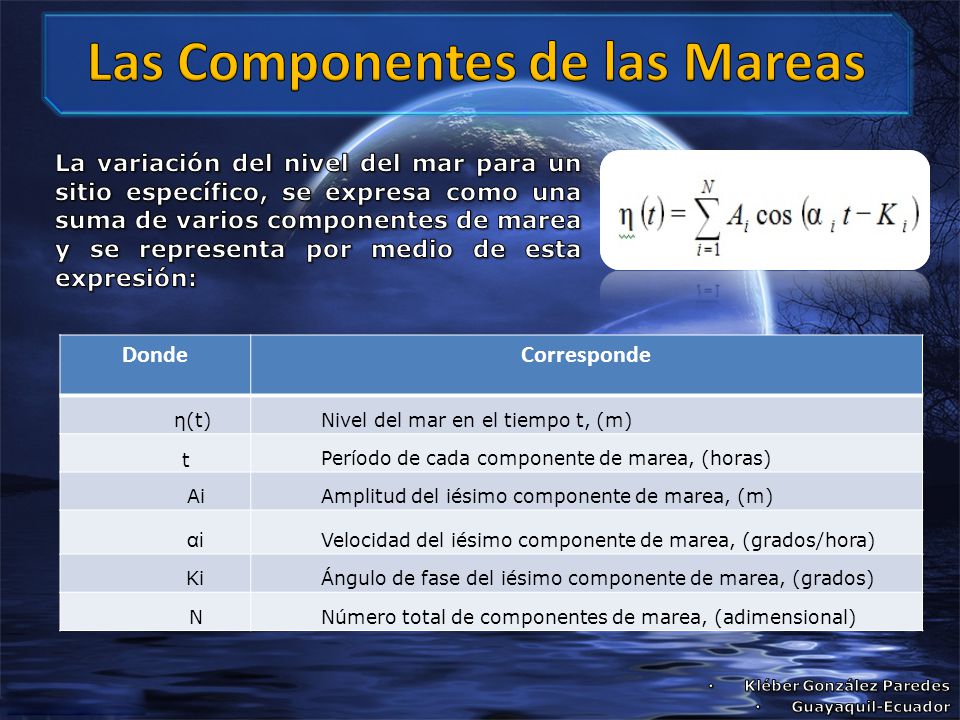

20 DondeCorresponde η(t)Nivel del mar en el tiempo t, (m) t Período de cada componente de marea, (horas) AiAmplitud del iésimo componente de marea, (m) αi Velocidad del iésimo componente de marea, (grados/hora) KiÁngulo de fase del iésimo componente de marea, (grados) NNúmero total de componentes de marea, (adimensional)

21

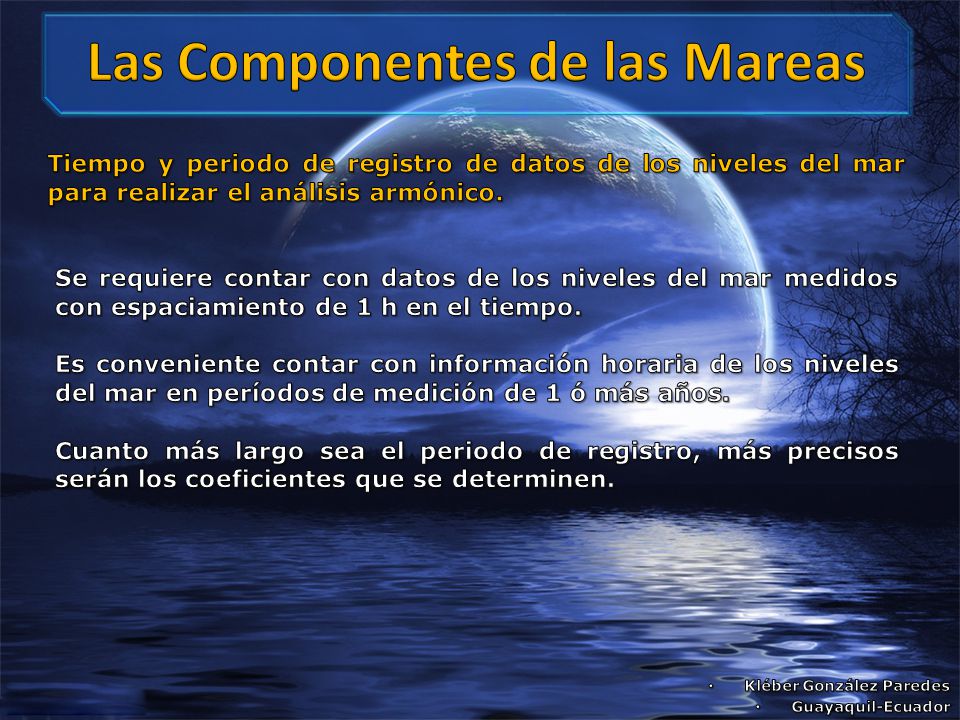

22

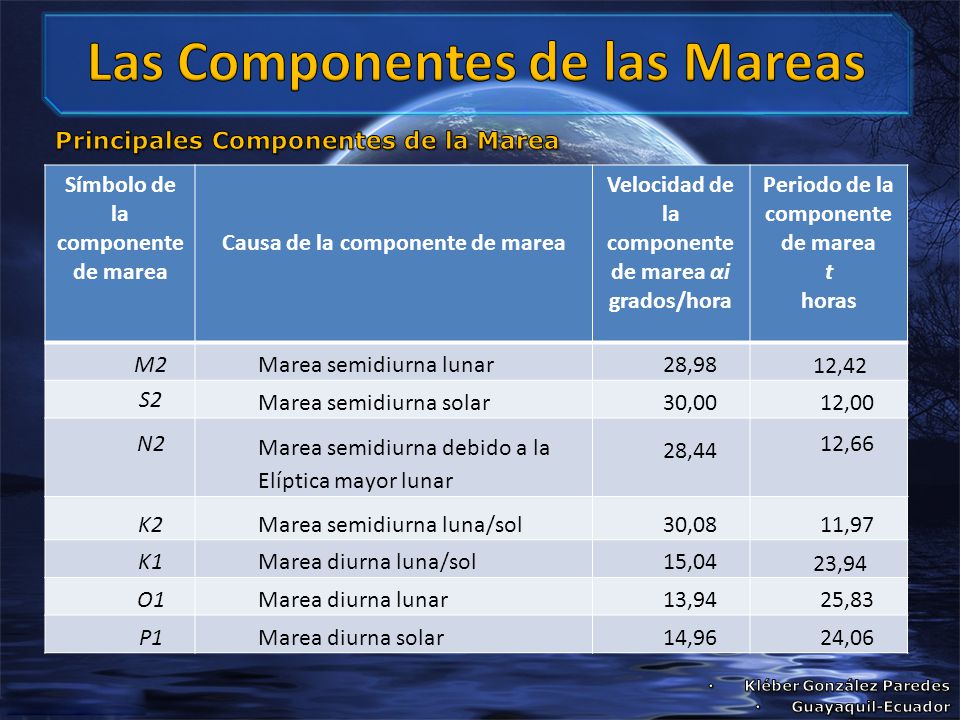

23 Símbolo de la componente de marea Causa de la componente de marea Velocidad de la componente de marea αi grados/hora Periodo de la componente de marea t horas M2Marea semidiurna lunar28,98 12,42 S2 Marea semidiurna solar 30,00 12,00 N2 Marea semidiurna debido a la Elíptica mayor lunar 28,44 12,66 K2 Marea semidiurna luna/sol 30,08 11,97 K1 Marea diurna luna/sol 15,04 23,94 O1 Marea diurna lunar 13,94 25,83 P1Marea diurna solar14,9624,06

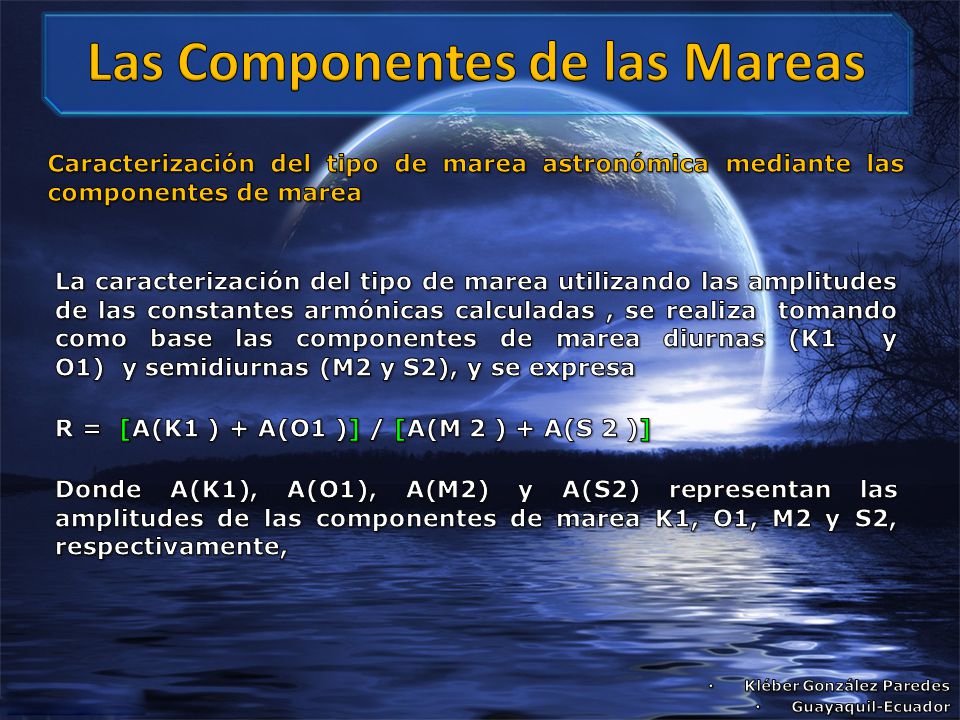

24

25

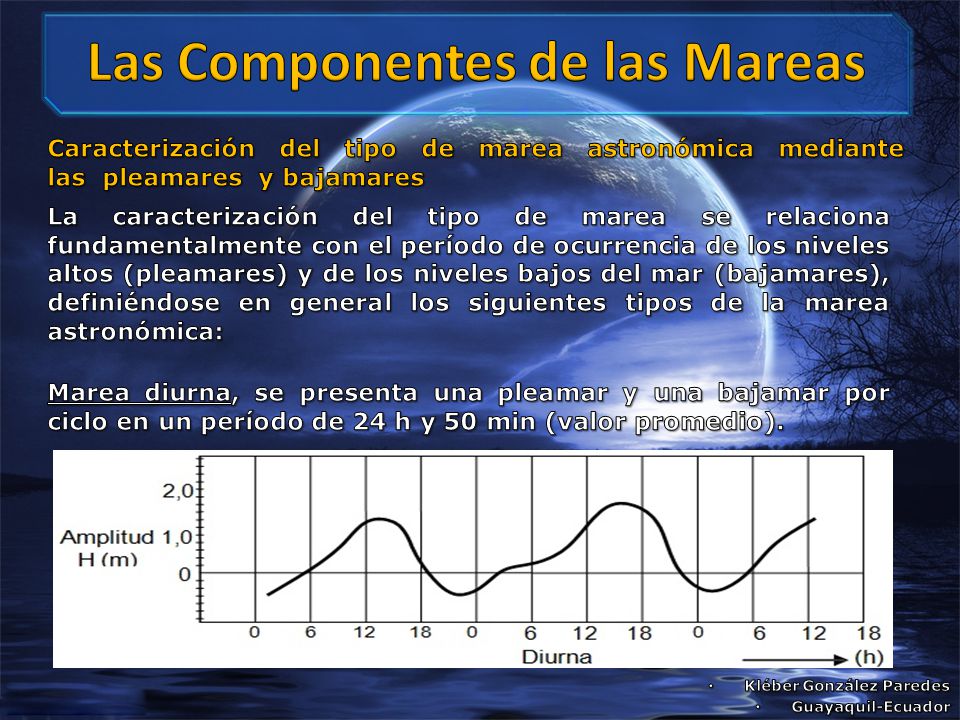

26

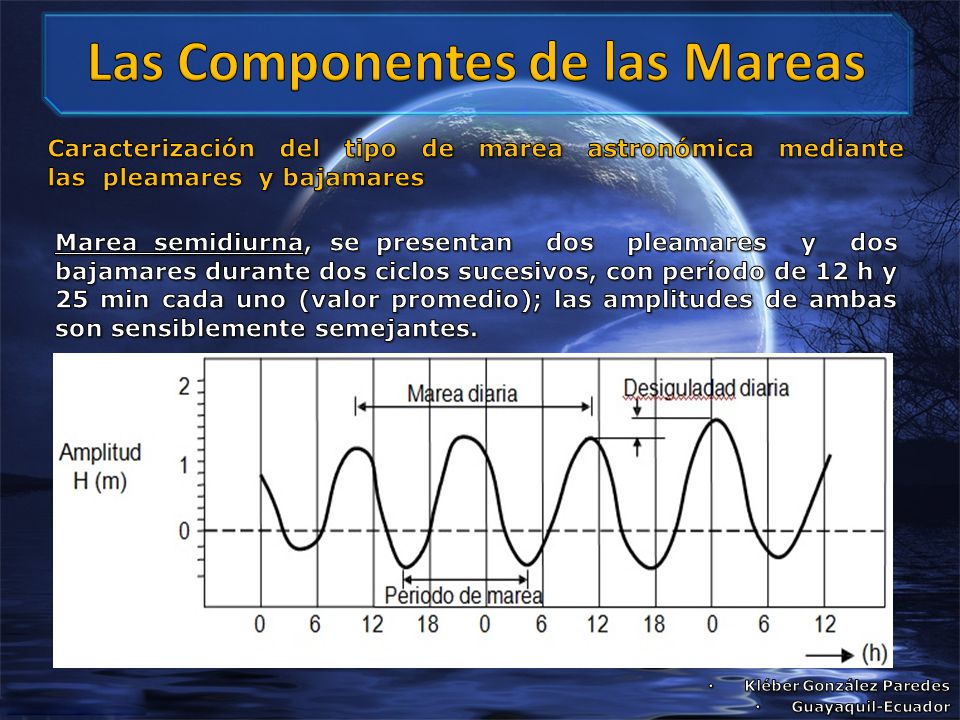

27

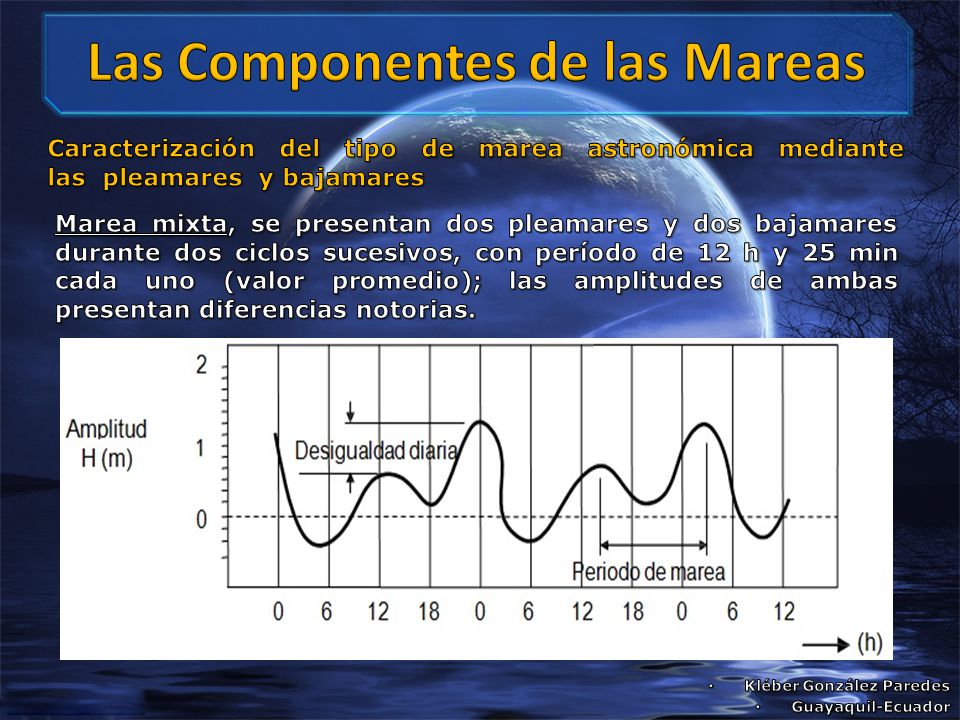

28

29
