Erick Lanzas Aburto Marco Herrera Venegas Alejandro Monzón Serrano

Presentación del tema: "Erick Lanzas Aburto Marco Herrera Venegas Alejandro Monzón Serrano"— Transcripción de la presentación:

1 Erick Lanzas Aburto Marco Herrera Venegas Alejandro Monzón Serrano
Programación Avanzada Patrónes de Diseño Erick Lanzas Aburto Marco Herrera Venegas Alejandro Monzón Serrano

2 Introducción Tratan los problemas del diseño que se repiten y que se presentan en situaciones particulares del diseño, con el fin de proponer soluciones a ellas. Soluciones exitosas a problemas comunes. Descripción a un problema que ocurre una y otra vez en nuestro entorno, así como la solución a ese problema, de tal modo que se pueda aplicar esta solución un millón de veces, sin hacer lo mismo dos veces.

3 Antecedentes Using Pattern Languages for OO Programs.
1979 1987 1990 Using Pattern Languages for OO Programs. The timeless way of building Libro Design Patterns

4 Abstraen el proceso de instanciación Abstract Factory Prototype
Patrónes Tipos Creacionales Abstraen el proceso de instanciación Abstract Factory Prototype Singleton Builder Estructurales Lo fundamental son las relaciones de las clases Decorador Adapter Bridge Façade Comportamiento Herencia para distribuir el comportamiento entre Clases Interpreter Plantilla Observer Strategy

5 Relación entre Patrónes

6 Patrónes Creacionales

7 Patrón Singleton Patrón Singleton Garantiza que una instancia
una clase solo tenga Proporciona un punto a dicha instancia de acceso global Método especial para instanciar el objeto

8 Patrón Singleton Aplicabilidad Instancia de una clase y accesible
Instancia extensible: Herencia

9 Patrón Singleton Consecuencias Única instancia controla el acceso.
Refinamiento de operaciones y representación. Permite mas de una instancia. Clientes no se preocupan si existe una instancia.

10 Patrón Singleton Implementación Método estático y privado.
Método estático y publico (instancia) Constructor privado o protegido.

11 Patrón Singleton Ejemplo

12 Patrón Singleton public class Singleton { private static Singleton INSTANCE = null; // constructor privado private Singleton() {} // creador sincronizado para protegerse de posibles //problemas multi-hilo private synchronized static void createInstance() { if (INSTANCE == null) { INSTANCE = new Singleton(); } } public static Singleton getInstance() { if (INSTANCE == null) createInstance(); return INSTANCE; } }

13 Patrón Abstract Fabric
Provee una interfaz para crear familias de objetos relacionados o dependientes, sin especificar sus clases concretas.

14 Patrón Abstract Factory
Participantes ConcreteFactory Client AbstractProduct Product AbstractFactory Patrón Abstract Factory

15 Patrón Abstract Factory
El objeto "fábrica" tiene la responsabilidad de proveer la funcionalidad y el protocolo para la creación de la familia completa. Los clientes nunca deben crear objetos directamente. Es fácil cambiar las familias de productos que se utilizan, porque el tipo específico de cada instancia aparece sólo una vez en la aplicación: en el método de creación donde se crea la instancia.

16 Patrón Abstract Factory
Aplicabilidad Un sistema deba ser independiente de cómo sus productos son creados, representados o compuestos Una clase no pueda anticipar la clase de objetos que debe crear Un sistema deba usar sólo una de un conjunto de familias de productos Una familia de objetos de productos relacionados es creada para ser utilizada en conjunto.

17 Patrón Abstract Factory
Ventajas implementaciones Aísla a los clientes concretas de las de productos el intercambio Vuelve fácil de familias provenientes de una Refuerza el uso de sóla familia productos Desventajas clases de productos Soportar nuevas

18 Patrón Abstract Factory
Ejemplo

19 Patrón Abstract Factory
Ejemplo2 Una aplicación para simulación de animales de diferentes zonas geográficas requiere representar animales herbívoros y carnívoros, del continente africano y del continente americano. Solución en código java

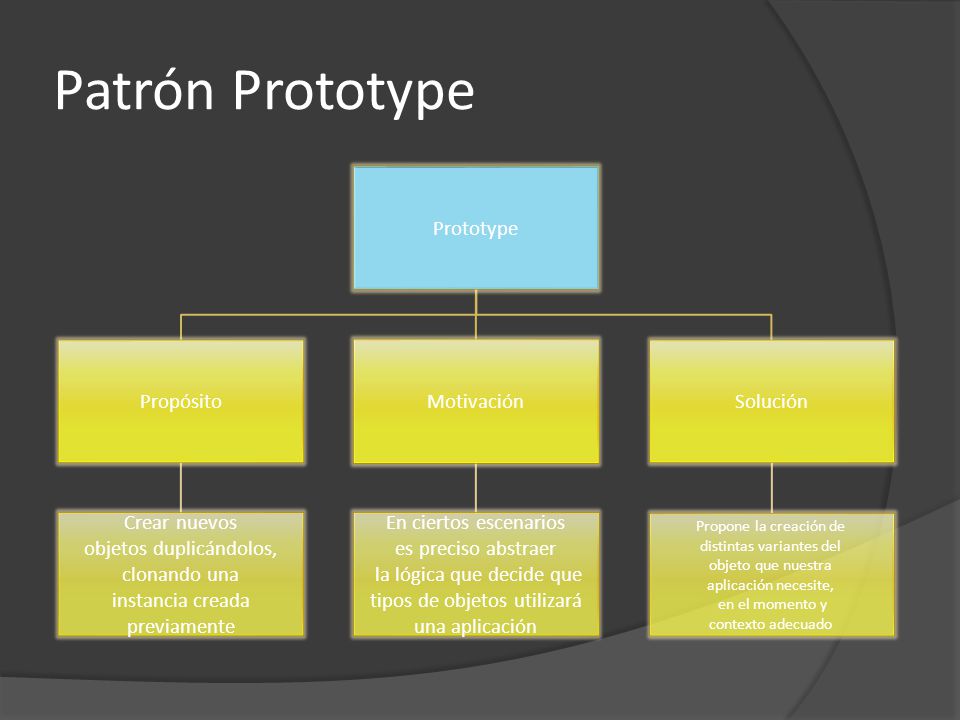

20 Patrón Prototype Prototype Propósito Crear nuevos
objetos duplicándolos, clonando una instancia creada previamente Motivación En ciertos escenarios es preciso abstraer la lógica que decide que tipos de objetos utilizará una aplicación Solución Propone la creación de distintas variantes del objeto que nuestra aplicación necesite, en el momento y contexto adecuado

21 Patrón Prototype // Los productos deben implementar esta interfacepublic interface Producto extends Cloneable { Object clone(); // Aqui van todas las operaciones comunes a los productos que genera la factoria } // Un ejemplo basico de productopublic class UnProducto implements Producto { private int atributo; UnProducto(int atributo) { this.atributo = atributo; } public Object clone() { return new UnProducto(this.atributo); public String toString() { return ((Integer)atributo).toString(); } // La clase encargada de generar objetos a partir de los prototipos public class FactoriaPrototipo { private HashMap mapaObjetos; private String nombrePorDefecto; public FactoriaPrototipo() { mapaObjetos = new HashMap(); // Se incluyen al mapa todos los productos prototipo mapaObjetos.put("producto 1", new UnProducto(1)); } public Object create() { return create(nombrePorDefecto); } public Object create(String nombre) { nombrePorDefecto = nombre; UnProducto objeto = (UnProducto)mapaObjetos.get(nombre); return objeto != null ? objeto.clone() : null; } public class PruebaFactoria { static public void main(String[] args) { FactoriaPrototipo factoria = new FactoriaPrototipo(); Producto producto = (Producto) factoria.create("producto 1"); System.out.println ("Este es el objeto creado: " + producto);

22 Patrones Estructurales

23 Patrón Adapter Convierte la interfaz de una clase en una interfaz que el cliente espera. Permite que clases inicialmente incompatibles interactúen.

24

25 Patrón Adapter El cliente ("Client"), se comunica con la
clase adaptadora que actúa de intermediaria, en lugar de con la clase que realmente proporciona la funcionalidad ("Adaptee").

26 Client Adaptee Participantes Adapter

27 Patrón Adapter Colaboraciones
Client llama a las operaciones sobre una instancia Adapter. De hecho, el adaptador llama a las operaciones de Adaptee que llevan a cabo el pedido. La clase adaptadora se interpone entre el cliente y la clase reutilizada. La clase adaptadora presenta la interfaz que espera la aplicación, y se comunica con la clase reutilizada, "traduciendo" los mensajes.

28 Patrón Bridge Aplicabilidad
Se puede usar el patrón Bridge cuando: Se desea evitar un enlace permanente entre la abstracción y su implementación. Esto puede ser debido a que la implementación debe ser seleccionada o cambiada en tiempo de ejecución. Tanto las abstracciones y sus implementaciones deben ser extensibles por medio de subclases. En este caso, el patrón Bridge permite combinar abstracciones e implementciones diferentes y extenderlas independientemente.

29 Patrón Bridge El puente permite separar dos aspectos distintos de
una jerarquía de clases. . Básicamente, mientras una jerarquía implementa la funcionalidad real, la(s) otra(s) representan diversos aspectos, como representación en diferentes medios

30 Patrón Bridge Participantes Abstraction RefinedAbstraction Implementor
ConcreteImplementor

31 Patrón Bridge Estructura

32 Patrón Decorador Componente Componente Concreto Decorador
Define la interfaz para objetos a los que se puede añadir responsabilidades dinámicamente Componente Concreto Define un objeto al que se le pueden agregar responsabilidades adicionales Decorador Mantiene una referencia a un objeto Componente y define una interfaz que se ajusta a la interfaz del Componente Decorador Concreto Añade responsabilidades al componente

33 Patrón Decorador Ventajas
Más flexibilidad que la herencia estática. Brinda una manera más flexible de añadir responsabilidad que la que podría obtenerse mediante herencia. Las responsabilidades añadidas se pueden quitar. Evita clases cargadas de funciones en la parte superior de la jerarquía Pagar sólo por lo que se necesita, añadiendo responsabilidades mediante objetos decoradores

34 Patrón Decorador Inconvenientes
Un decorador y su componente no son idénticos: un decorador es como un revestimiento de un objeto pero no es idéntico al componente en sí. Muchos objetos pequeños: el patrón decorador genera muchos objetos pequeños muy parecidos, sólo se diferencian por la forma en que están interconectados

35 Patrón Decorador Aplicabilidad
El decorador se debe usar cuando: Se requiera adicionar responsabilidades a objetos individuales dinámicamente sin afectar otros objetos. Se necesite agregar responsabilidades que pueden ser retiradas No es práctico adicionar responsabilidades por medio de la herencia.

36 Patrón Decorador Ejemplo
Se tiene la siguiente jerarquía de clases para una cafetería que vende varios tipos de café.

37 Solución Sin Patrón Decorador

38 Patrón Decorador Solución del Ejemplo
Iniciar con un objeto Bebida y “decorarlo” en tiempo de ejecución con los sabores y agregados deseados. Por ejemplo: Tomar un objeto TuesteOscuro Decorarlo con un objeto Mocca Decorarlo con un objeto CremaBatida Llamar al método costo() y descansar en la delegación para añadir los costos de cada condimento (mocca y crema batida)

39 Solución 3 costo() CremaBatida costo() costo() Mocca costo()
TuesteOscuro costo() TuesteOscuro costo() Mocca 1 costo() TuesteOscuro 2 Luego se calcula el costo: CremaBatida llama a costo() en Mocca, éste a su vez llama a costo() en TuesteOscuro TuesteOscuro retorna su costo y así sucesivamente hasta llegar a CremaBatida donde se obtiene el costo total final

40 Sobre los decoradores:
Tienen el mismo supertipo que los objetos que decoran Un objeto puede ser decorado con N decoradores El decorador agrega su propio comportamiento antes o después de delegar al objeto que decora el resto del trabajo

41 Patrón Decorador Estructura

42 public abstract class Bebida
{ String descripcion = "Bebida desconocida"; public String getDescripcion() return descripcion; } public abstract double costo(); public abstract class DecoradorCondimento extends Bebida { public abstract String getDescripcion(); }

43 public class Espresso extends Bebida
{ public Espresso() { descripcion = "Espresso"; } public double costo() { return 1.99; } } public class CombinacionDeLaCasa extends Bebida { public CombinacionDeLaCasa() { descripcion="Combinacion de la casa"; } public double costo() { return 0.89 } }

44 public class TuesteOscuro extends Bebida
{ public TuesteOscuro() { descripcion="Tueste Oscuro"; } public double costo() { return 0.99; } } public class Descafeinado extends Bebida { public Descafeinado() { descripcion="Sin cafeina"; } public double costo() { return 1.05; } }

45 public class Mocca extends DecoradorCondimento
{ Bebida bebida; public Mocca(Bebida bebida) this.bebida = bebida; } public String getDescripcion() return bebida.getDescripcion() + ", Mocca"; public double costo() return bebida.costo(); } }

46 public class CremaBatida extends DecoradorCondimento
{ Bebida bebida; public CremaBatida(Bebida bebida) this.bebida = bebida; } public String getDescripcion() return bebida.getDescripcion() + ", Crema Batida"; public double costo() return bebida.costo();

47 public class Amaretto extends DecoradorCondimento
{ Bebida bebida; public Amaretto(Bebida bebida) this.bebida = bebida; } public String getDescripcion() return bebida.getDescripcion() + ", amaretto"; public double costo() return bebida.costo();

48 public class StarbuzzCafe
{ public static void main(String args[]) Bebida bebida = new Espresso(); System.out.println(bebida.getDescripcion() + " " + bebida.costo()); Bebida segundaTaza = new TuesteOscuro(); segundaTaza = new Mocca(segundaTaza); segundaTaza = new CremaBatida(segundaTaza); System.out.println(segundaTaza.getDescripcion() + " " + segundaTaza.costo());

49 Bebida tercera = new CombinacionDeLaCasa();
tercera = new Mocca(tercera); tercera = new CremaBatida(tercera); tercera = new Amaretto(tercera); System.out.println(tercera.getDescripcion() + " " + tercera.costo()); }

50 Patrón Façade Estructura
Fuente: dofactory

51 Patrón Façade Aplicabilidad
Se utilizará Façade cuando: Se quiera proporcionar una interfaz simple para un subsistema complejo Haya muchas dependencias entre los clientes y las clases que implementan una abstracción. Se quiera dividir en capas los subsistemas

52 Patrón Façade Consecuencias
Ventajas Oculta a los clientes los componentes del subsistema  hace el subsistema más fácil de usar y reduce la cantidad de objetos con las que los clientes deben interactuar Promueve un débil acoplamiento entre el subsistema y sus clientes. No impide que las aplicaciones cliente usen las clases del subsistema en caso de que sea necesario

53 Patrón Façade Ejemplo El siguiente ejemplo muestra el patrón Fachada como un objeto AplicacionPréstamo, el cual provee una interfaz simplificada a un gran subsistema de clases que ayudan a medir y determinar la viabilidad de otorgarle un crédito a un solicitante.

54 public class Cliente { private String nombre; // Constructor public Cliente(String nombre) { this.nombre = nombre; } public String getNombre() return nombre; //SUBSISTEMA-CLASE A public class Banco { public boolean tieneSuficientesAhorros(Cliente c, int cantidad) { System.out.println("Revisar cuenta bancaria para " + c.getNombre()); return true; }

55 //SUBSISTEMA- CLASE B public class Prestamo { public boolean tienePrestamosPendientes(Cliente c) { System.out.println("Revisar prestamos para " + c.getNombre()); return true; } // SUBSISTEMA- CLASE C public class Credito { public boolean tieneBuenHistorialCrediticio(Cliente c) { System.out.println("Revisar historial crediticio para " + c.getNombre()); return true;} }

56 //FACHADA PARA LOS SUBSISTEMAS
public class Hipoteca { private Banco banco = new Banco(); private Prestamo prestamo = new Prestamo(); private Credito credito = new Credito(); public boolean esElegible(Cliente clie, int cantidad) System.out.println(" aplica para prestamo" + clie.getNombre() + " de " + cantidad); boolean elegible = true; // revisa ahorros del aplicante if (!banco.tieneSuficientesAhorros(clie, cantidad)) { elegible = false; } else if (!prestamo.tienePrestamosPendientes(clie)) { elegible = false; } else if (!credito.tieneBuenHistorialCrediticio(clie)) elegible = false; } return elegible; }

57 public class DemoFacade {
public static void main(String args[]) { // Facade Hipoteca hipoteca = new Hipoteca(); // Evalua la eligibilidad del cliente Cliente c = new Cliente("Ana Mora"); boolean elegible = hipoteca.esElegible(c,125000); String mensaje = elegible? " aprobado(a) " : " rechazado(a)"; System.out.println(c.getNombre() + mensaje); }

58 Patrónes de Comportamiento

59 Patrón Interpreter Es usualmente descrito en términos de interpretar la gramática del programa. Útil para agregarle funcionalidad estructuras del patrón Composite. Requiere un método abstracto al nivel más alto de la estructura compuesta abstracta que es usada por el cliente de los componentes para procesar la estructura completa. Los métodos concretos son implementados en los componentes, tanto de la terminal y de la no_terminal para hacer el procesamiento actual.

60 Patrón Interpreter

61 Patrón Interpreter Ejemplo:
Supongamos que tenemos la siguiente estructura de árbol binario que contiene valores enteros. AIntTree representa la un árbol abstracto. Leaf es un nodo hoja que contiene un entero. InternalNode es un nodo interno con dos ramas, las cuales son AIntTree.

62 Patrón Interpreter Solución:
Para agregarle la posibilidad de sumar los contenidos de todo el árbol, un método abstracto sum() es agregado a la superclase AIntTree. Un cliente que contiene la referencia a un objeto AIntTree va a llamar a sum() en ese objeto. Los métodos sum() concretos son agregados a las subclases Leaf e InternalNode. Leaf.sum() simplemente necesita hacer un return al valor de data. InternalNode.sum() simplemente retorna la suma de left y right.

63 Patrón Método Plantilla
También conocido como Template Method. Define en una operación el esqueleto de un algoritmo, delegando en las subclases algunos de sus pasos. Permite que las subclases redefinan ciertos pasos de un algoritmo sin cambiar su estructura.

64 Patrón Template Method
Se utiliza para implementar las partes de un algoritmo que no cambian y que sean las subclases quienes implementen el comportamiento que puede variar y para cuando el comportamiento repetido de varias subclases debería factorizarse y ser ubicado en una clase común evitando duplicidad de código. Se puede definir un método plantilla que llame a operaciones que proporcionan el comportamiento predeterminado que puede ser modificado por las subclases.

65 Template Method Tiene la siguiente estructura:

66 Template Method Ejemplo: public abstract class Triangle {
Point p1, p2, p3; public Triangle(Point a, Point b, Point c) { p1 = a; p2 = b; p3 = c;} public void draw(Graphics g) { //este método dibuja un triángulo normal drawLine(g, p1, p2); Point current = draw2ndLine(g, p2, p3); closeTriangle(g, current); } public void drawLine(Graphics g, Point a, Point b) { g.drawLine(a.x, a.y, b.x, b.y); } abstract public Point draw2ndLine(Graphics g, Point a, Point b); public void closeTriangle(Graphics g, Point c) { g.drawLine(c.x, c.y, p1.x, p1.y);} } Ejemplo:

67 Patrón Command Tiene la intención de Tener una interfaz abstracta de manejo de operaciones sobre cierto receptor, permitiendo a un cliente desarrollar las operaciones sin tener que conocer exactamente el tipo y realizar tareas de undo. Por lo general es utilizado para la asignación de botones y menús.

68 Patrón Command Surge porque a veces se quiere poder enviar solicitudes a objetos sin conocer exactamente la operación solicitada ni del receptor de la solicitud. En general un objeto botón o menú ejecuta solicitudes pero la solicitud no está implementada dentro del mismo.

69 Patrón Command Patrón Command
Parametrizar objetos por las acciones que realizan. Especificar, administrar y ejecutar solicitudes en tiempos distintos. Soporta la capacidad de rehacer Soporta generar bitácoras Estructurar un sistema en torno a operaciones de alto nivel basadas en operaciones de bajo nivel.

70 Patrón Command Estructura:

71 Patrón Command Participantes
Invoker Receiver Client Concrete Command Command

72 Patrón Command Ejemplo Patrón Command con Decorador:

73 Patrón Observer Define una interfaz para actualizar los objetos que deben ser notificados ante cambios en un sujeto. Define una dependencia de 1 a muchos, entre objetos, de tal forma que cuando un objeto cambia su estado, todos sus dependientes son notificados y actualizados de forma automática.

74 Patrón Observer Características
Se pueden agregar observadores en cualquier momento No se requiere modificar el sujeto para agregar nuevos tipos de observadores Se pueden reutilizar sujetos u observadores independientemente Cambios en el sujeto o en un observador no afectarán entre sí

75 Patrón Observer Estructura

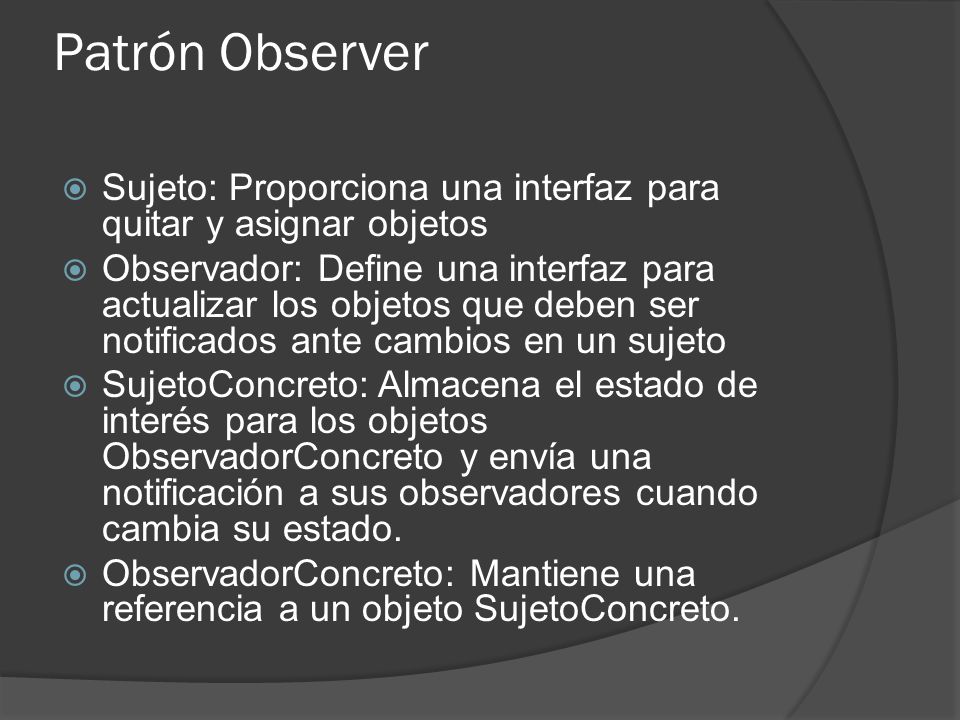

76 Patrón Observer Sujeto: Proporciona una interfaz para quitar y asignar objetos Observador: Define una interfaz para actualizar los objetos que deben ser notificados ante cambios en un sujeto  SujetoConcreto: Almacena el estado de interés para los objetos ObservadorConcreto y envía una notificación a sus observadores cuando cambia su estado. ObservadorConcreto: Mantiene una referencia a un objeto SujetoConcreto.

77 Patrón Observador Proceso
setEstado() notificar() actualizar() getEstado() unSujetoConcreto unObservadorConcreto otroObservadorConcreto Observador A Observador B sujeto

78 Patrón Observador Consecuencias
Positivas Modificar sujetos y observadores independientemente Reutilizar objetos sin reutilizar sus observadores y viceversa Acoplamiento mínimo entre Sujeto y Observador Negativas Una operación aparentemente inofensiva sobre el sujeto puede generar una serie de actualizaciones en cascada de los observadores.

79 Patrón Estrategia Define una familia de algoritmos, encapsula cada uno de ellos y los hace intercambiables. Permite que un algoritmo cambie independientemente del cliente que lo utiliza.

80 Patrón Estrategia Aplicabilidad
Aplicar Patrón Estrategia Muchas clases relacionadas que difieren sólo en su comportamiento Se necesitan distintas variantes de un algoritmo Un algoritmo usa datos que los clientes no deberían conocer Una clase define muchos comportamientos, o sea hay múltiples condicionales en sus operaciones.

81 Patrón Estrategia Estructura

82 Patrón Estrategia Participantes
Esta declara una interfaz común a todos los algoritmos permitidos. EnstrategiaConcreta Este implementa el algoritmo usando la interfaz Estrategia. Contexto Se configura con un objeto EstrategiaConcreta Mantiene una referencia hacia un objeto Estrategia. Puede pasar a la estrategia todos los datos requeridos por el algoritmo cada vez que se le llama o bien se pasa a sí mismo como argumento de las operaciones de Estrategia.

83 Patrón Estrategia Consecuencias
Positivas Estrategias eliminan sentencias condicionales Distintas implementaciones del mismo comportamiento Alternativa a la herencia Negativas Costo de comunicación entre la estrategia y el contexto Mayor número de objetos Los clientes deben conocer las distintas estrategias

84 Frameworks vs Patrónes de Diseño
Reutilización de diseño Independiente del lenguaje Indica como hacer un buen diseño Reutilización de diseño y código Dependiente del lenguaje Son un diseño en sí mismos

85 AntiPatrones AntiPatrónes vs Patrónes de diseño

86 AntiPatrones Spagetti Code
Un único cuerpo para implementar 1 o más funciones God Class Muchos métodos no tienen argumentos Una gran clase, con cientos de métodos no relacionados Poltergeist Montones de pequeñas clases no descritas Clases con uso limitado Cut and Paste Más de 1000 líneas de código en una semana Múltiples e idénticas soluciones para un problema Lava Flow Código que nadie entiende Autor hace mucho se fue Diseño no documentado Código no puede ser probado

87 AntiPatrones Stovepipe System Sistema excesivamente grande
Muchos componentes con funciones similares Muchas interfaces diferentes Vendor Lock-in No hay arquitectura No hay soporte del producto Golden Hammer La base de datos guía la arquitectura Lenguaje inusual (Heypertalk, macros, etc) Reinventing the Wheel “No inventado aquí” “Nuestro problema es único” Lava Flow Código que nadie entiende Autor hace mucho se fue Diseño no documentado Código no puede ser probado

88 ¡Muchas Gracias!
