1 Diseño de la Red de Datos Ing. Carlos Eduardo Puentes Figueroa Universidad Manuela Beltrán Universidad Manuela Beltrán

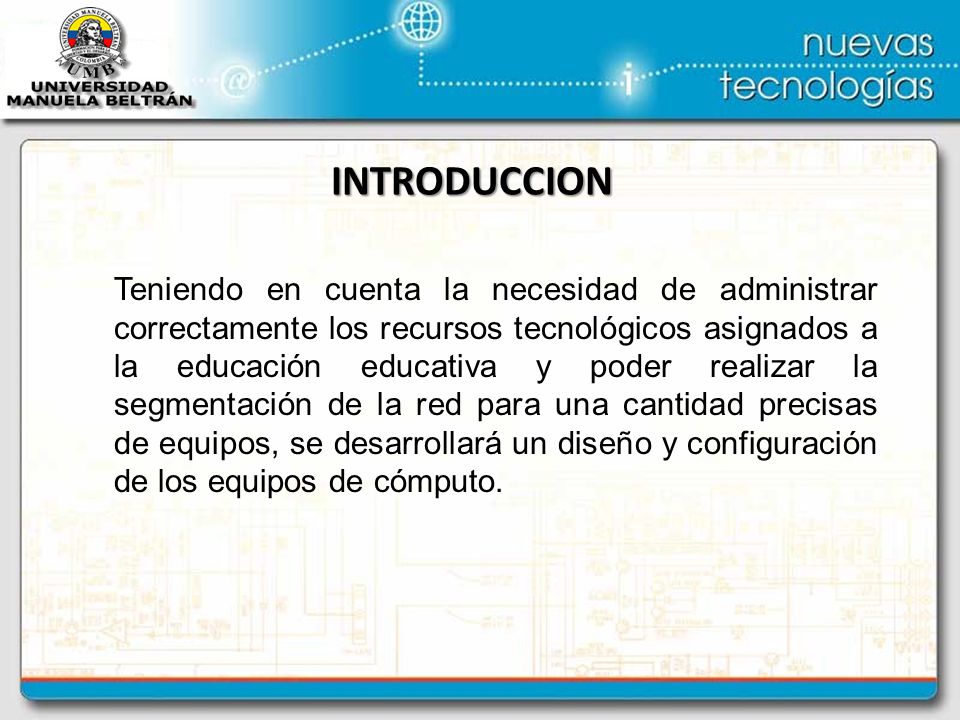

2 INTRODUCCION Teniendo en cuenta la necesidad de administrar correctamente los recursos tecnológicos asignados a la educación educativa y poder realizar la segmentación de la red para una cantidad precisas de equipos, se desarrollará un diseño y configuración de los equipos de cómputo.

3 Diseño de la Red Teniendo en cuenta que se parte de que se cuenta con la siguiente dirección IP 193.16.11.0/24 y se desea dividir esta en 5 subredes cada una de 25 equipos se debe realizar los cálculos pertinentes, como establecer el número de bits necesarios tanto para host como para la creación de la subred.

4 Diseño de la Red M = (2 exp n) -2, donde m es igual a la cantidad de host que necesita y n es valor de bits que deben utilizar. 30 = 2 5 -2 Entonces se dejan 3 bits para red y el resto para host esto nos genera 6 subredes validas cada una con 30 host validos. Y un prefijo de red de 192.16.11.0/27. A continuación se explican cada una de las redes utilizadas:

5 Diseño de la Red SudredredbroadcastRango 0193.16.11.0/27193.16.11.31 193.16.11.1 - 193.16.11.30 1193.16.11.32/27193.16.11.63 193.16.11.33 - 193.16.11.62 2193.16.11.64/27193.16.11.95 193.16.11.65 - 193.16.11.94 3193.16.11.96/27193.16.11.127 193.16.11.97 - 193.16.11.126 4193.16.11.128/27193.16.11.159193.16.11.129 - 193.16.11.158

6 Diseño de la Red RouterSeguridadLínea VTY 0 4Protocolo RIP 1 Router(config)#enable password 1234 Router(config)#enable secret abcd Router(config)#exit Router(config)#confi Router(config)#config-l Router(config)#config-li Router(config)#line v Router(config)#line vty 0 4 Router(config-line)#pasw Router(config-line)#pas Router(config- line)#password 1234 Router(config-line)#login Router(config-line)#exit Router(config)#exit Router(config)#router rip Router(config- router)#network 192.168.1.0 Router(config- router)#network 192.168.2.0 Router(config- router)#network 193.16.11.0 Router(config-router)# 2 Router(config)#enable password 1234 Router(config)#enable secret abcd Router(config)#exit Router(config)#confi Router(config)#config-l Router(config)#config-li Router(config)#line v Router(config)#line vty 0 4 Router(config-line)#pasw Router(config-line)#pas Router(config- line)#password 1234 Router(config-line)#login Router(config-line)#exit Router(config)#exit Router(config)#router rip Router(config- router)#network 192.168.2.0 Router(config- router)#network 192.168.1.0 Router(config- router)#network 193.16.11.0 Router(config-router)#

7 Diseño de la Red RouterSeguridadLínea VTY 0 4Protocolo RIP 3 Router(config)#enable password 1234 Router(config)#enable secret abcd Router(config)#exit Router(config)#confi Router(config)#config-l Router(config)#config-li Router(config)#line v Router(config)#line vty 0 4 Router(config-line)#pasw Router(config-line)#pas Router(config- line)#password 1234 Router(config-line)#login Router(config-line)#exit Router(config)#exit Router(config)#router rip Router(config- router)#network 192.168.1.0 Router(config- router)#network 192.168.2.0 Router(config- router)#network 193.16.11.0 Router(config-router)# 4 Router(config)#enable password 1234 Router(config)#enable secret abcd Router(config)#exit Router(config)#confi Router(config)#config-l Router(config)#config-li Router(config)#line v Router(config)#line vty 0 4 Router(config-line)#pasw Router(config-line)#pas Router(config- line)#password 1234 Router(config-line)#login Router(config-line)#exit Router(config)#exit Router(config)#router rip Router(config- router)#network 192.168.2.0 Router(config- router)#network 192.168.1.0 Router(config- router)#network 193.16.11.0 Router(config-router)#

8 Montaje en Packet Tracer
