1 Desarrollo de una herramienta software de evaluación de la calidad en comunicaciones IP en tiempo real Realizado por: Juan Luis Acedo Ruiz Dirigido por: Eduardo Casilari Pérez Dpto. Tecnología Electrónica - Universidad de Málaga Málaga Noviembre 2003

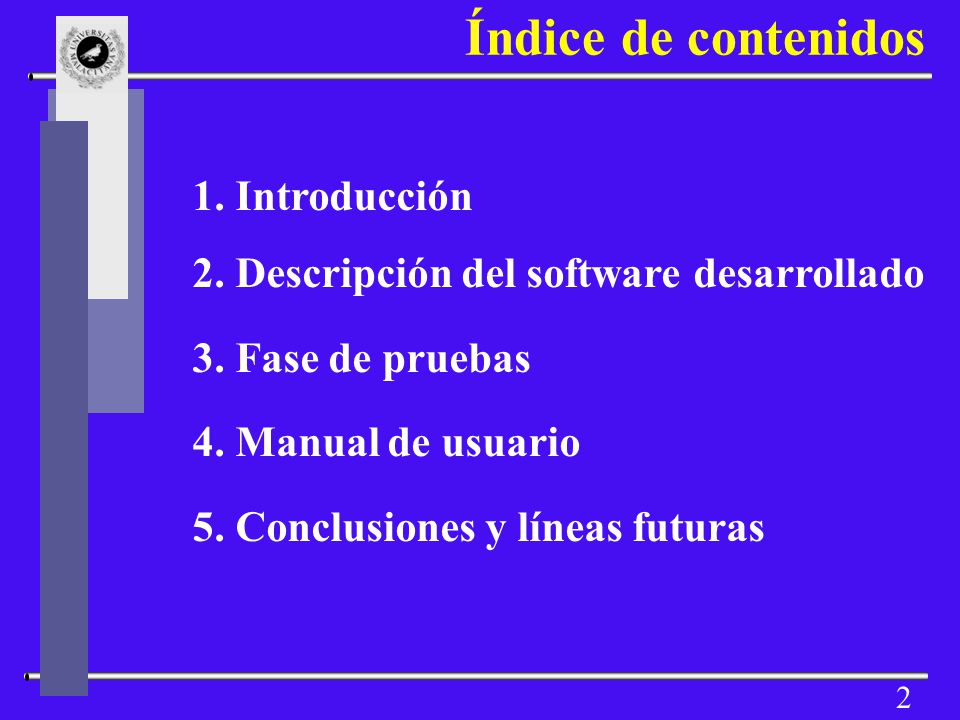

2 Índice de contenidos 1. Introducción
2. Descripción del software desarrollado 3. Fase de pruebas 4. Manual de usuario 5. Conclusiones y líneas futuras

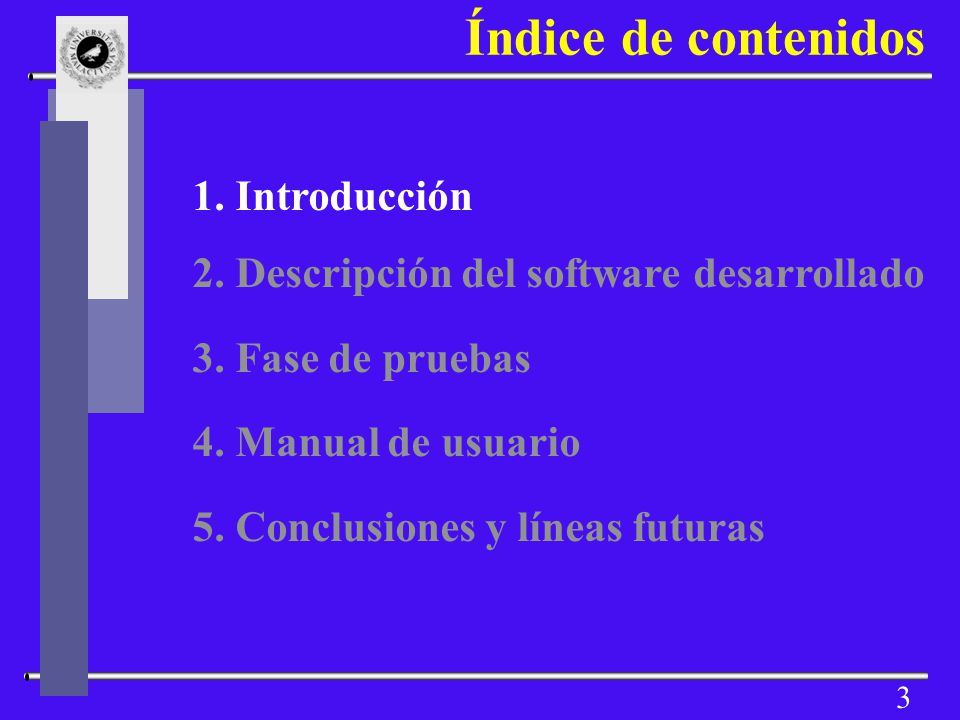

3 Índice de contenidos 1. Introducción
2. Descripción del software desarrollado 3. Fase de pruebas 4. Manual de usuario 5. Conclusiones y líneas futuras

4 Introducción Internet es uno de los fenómenos que capta mayor interés en el mundo de las telecomunicaciones Concepto AllIP Los datos en tiempo real tienen requisitos temporales muy estrictos y necesitan la llegada ordenada de paquetes Necesidad de estudiar y comprender los protocolos de tiempo real RTP y RTCP Objetivo del proyecto: desarrollar un programa que ofrezca información acerca de la calidad de las comunicaciones IP en tiempo real

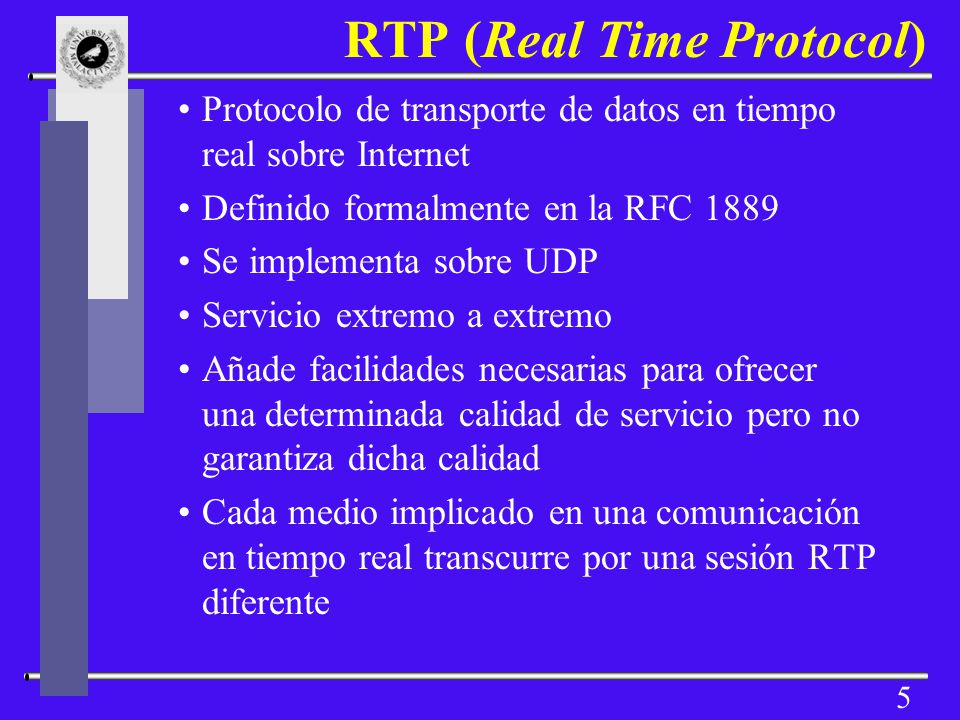

5 RTP (Real Time Protocol)
Protocolo de transporte de datos en tiempo real sobre Internet Definido formalmente en la RFC 1889 Se implementa sobre UDP Servicio extremo a extremo Añade facilidades necesarias para ofrecer una determinada calidad de servicio pero no garantiza dicha calidad Cada medio implicado en una comunicación en tiempo real transcurre por una sesión RTP diferente

6 Formato paquete RTP

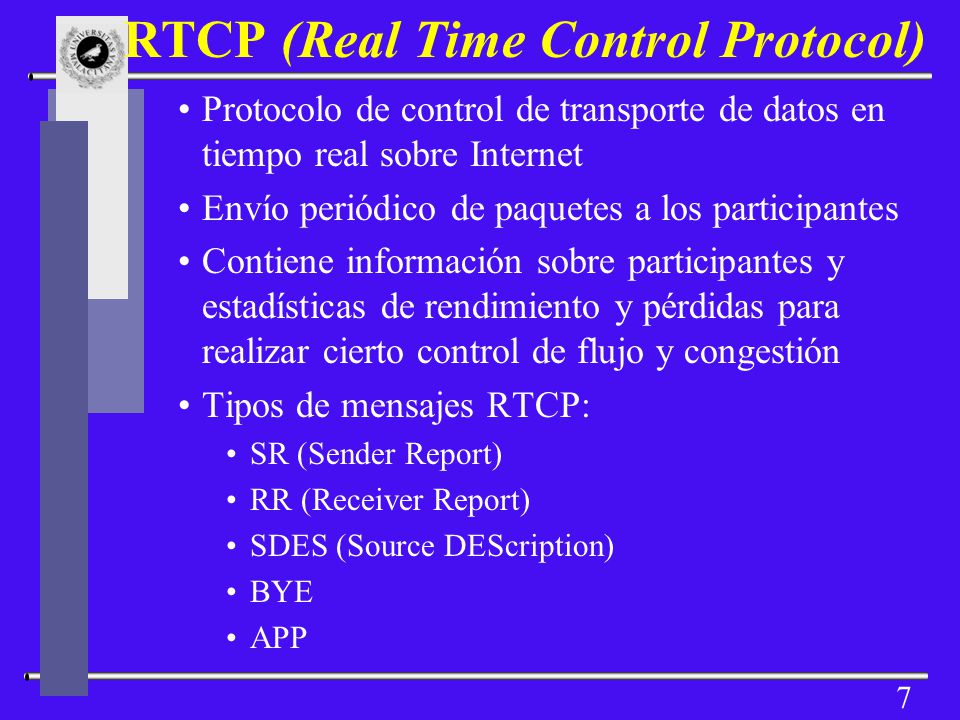

7 RTCP (Real Time Control Protocol)
Protocolo de control de transporte de datos en tiempo real sobre Internet Envío periódico de paquetes a los participantes Contiene información sobre participantes y estadísticas de rendimiento y pérdidas para realizar cierto control de flujo y congestión Tipos de mensajes RTCP: SR (Sender Report) RR (Receiver Report) SDES (Source DEScription) BYE APP

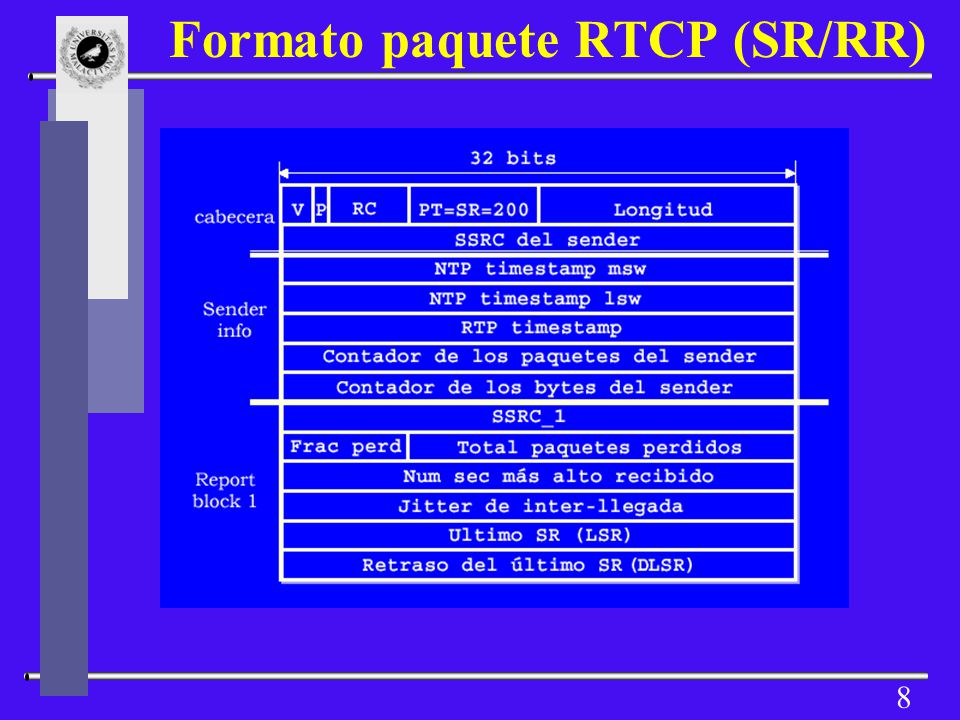

8 Formato paquete RTCP (SR/RR)

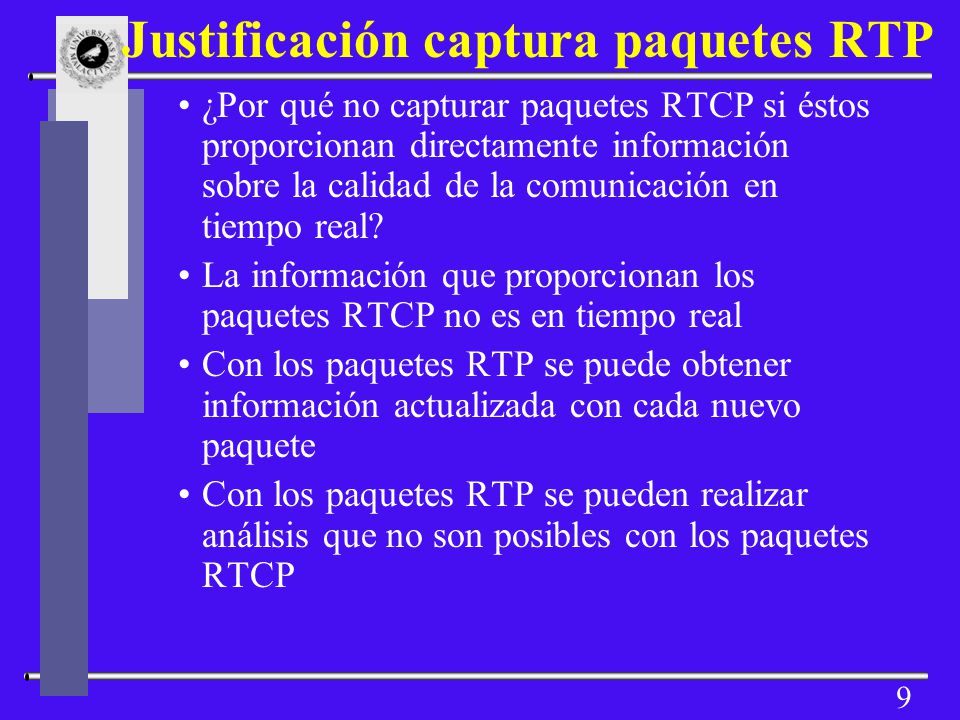

9 Justificación captura paquetes RTP
¿Por qué no capturar paquetes RTCP si éstos proporcionan directamente información sobre la calidad de la comunicación en tiempo real? La información que proporcionan los paquetes RTCP no es en tiempo real Con los paquetes RTP se puede obtener información actualizada con cada nuevo paquete Con los paquetes RTP se pueden realizar análisis que no son posibles con los paquetes RTCP

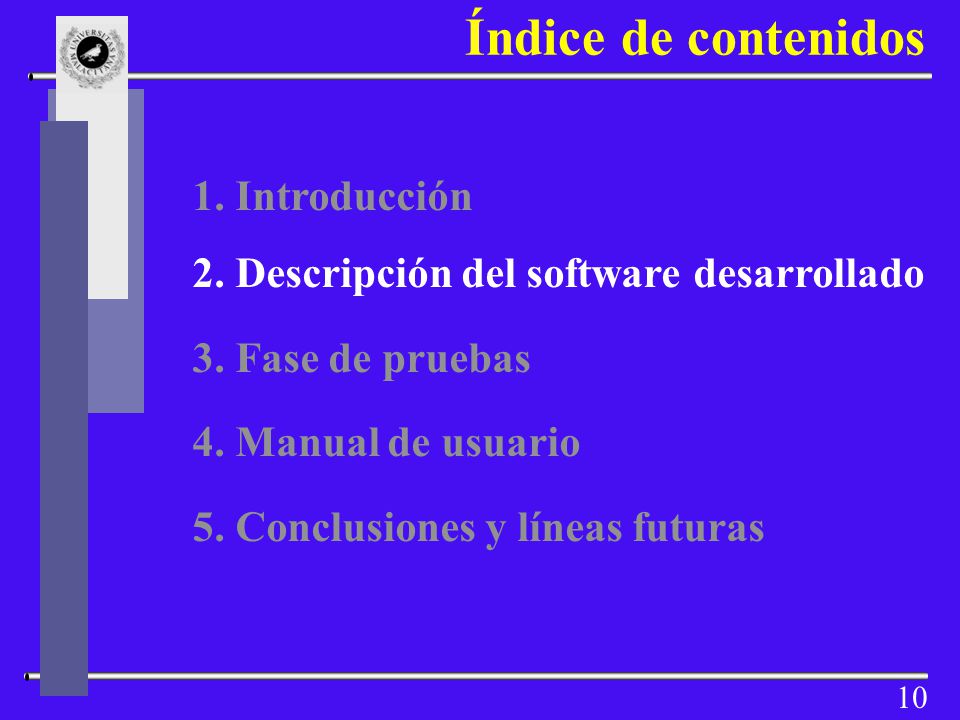

10 Índice de contenidos 1. Introducción
2. Descripción del software desarrollado 3. Fase de pruebas 4. Manual de usuario 5. Conclusiones y líneas futuras

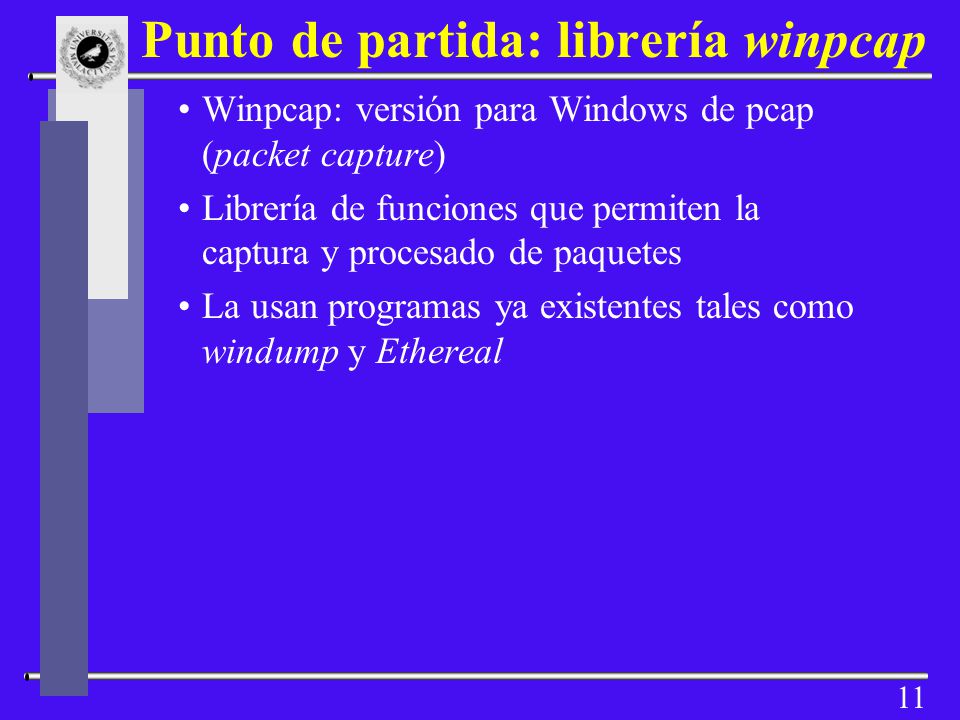

11 Punto de partida: librería winpcap
Winpcap: versión para Windows de pcap (packet capture) Librería de funciones que permiten la captura y procesado de paquetes La usan programas ya existentes tales como windump y Ethereal

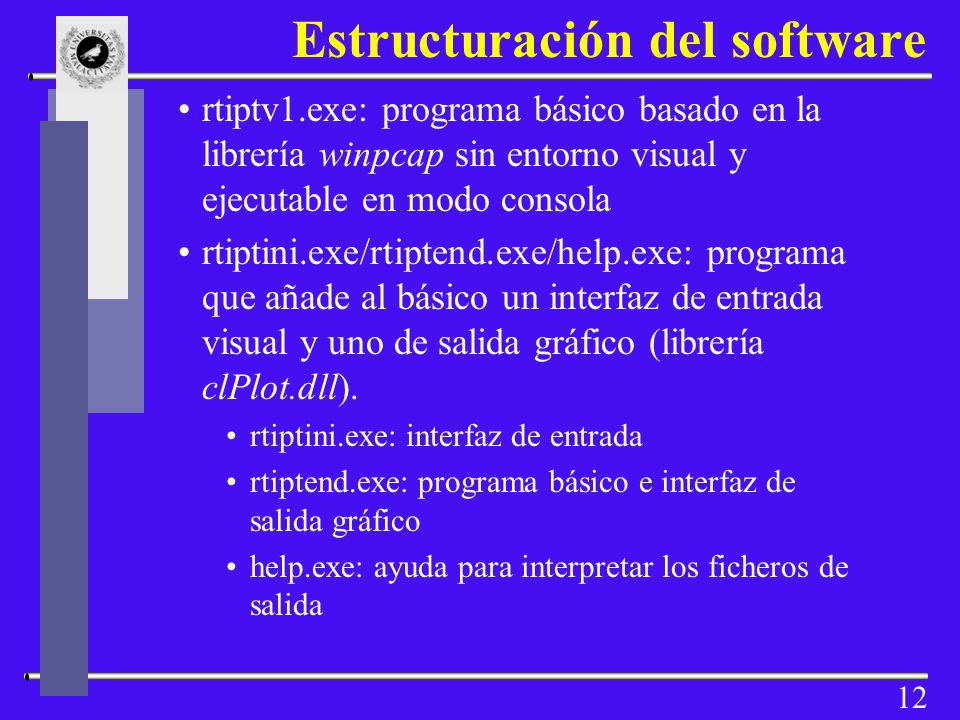

12 Estructuración del software
rtiptv1.exe: programa básico basado en la librería winpcap sin entorno visual y ejecutable en modo consola rtiptini.exe/rtiptend.exe/help.exe: programa que añade al básico un interfaz de entrada visual y uno de salida gráfico (librería clPlot.dll). rtiptini.exe: interfaz de entrada rtiptend.exe: programa básico e interfaz de salida gráfico help.exe: ayuda para interpretar los ficheros de salida

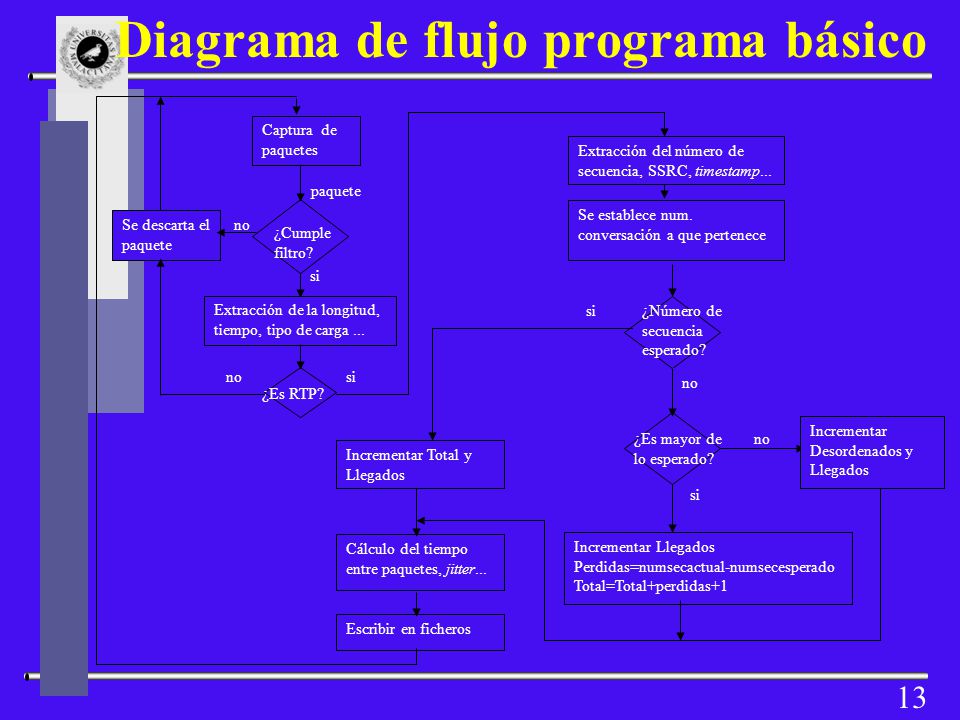

13 Diagrama de flujo programa básico
Captura de paquetes Extracción del número de secuencia, SSRC, timestamp... paquete Se establece num. conversación a que pertenece Se descarta el paquete no ¿Cumple filtro? si Extracción de la longitud, tiempo, tipo de carga ... si ¿Número de secuencia esperado? no si no ¿Es RTP? Incrementar Desordenados y Llegados ¿Es mayor de lo esperado? no Incrementar Total y Llegados si Cálculo del tiempo entre paquetes, jitter... Incrementar Llegados Perdidas=numsecactual-numsecesperado Total=Total+perdidas+1 Escribir en ficheros

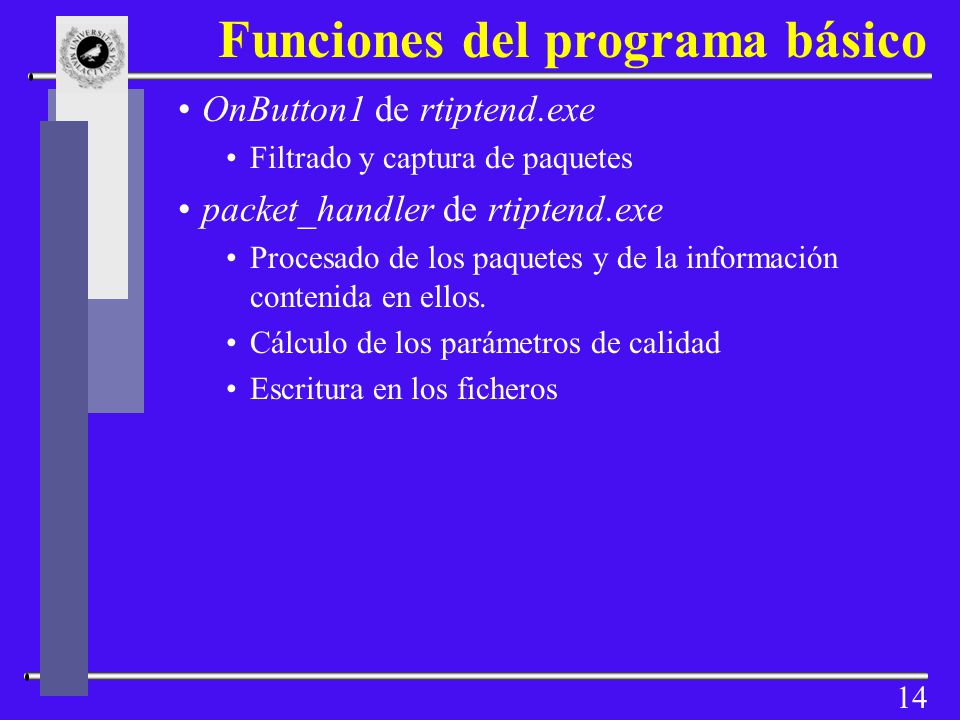

14 Funciones del programa básico
OnButton1 de rtiptend.exe Filtrado y captura de paquetes packet_handler de rtiptend.exe Procesado de los paquetes y de la información contenida en ellos. Cálculo de los parámetros de calidad Escritura en los ficheros

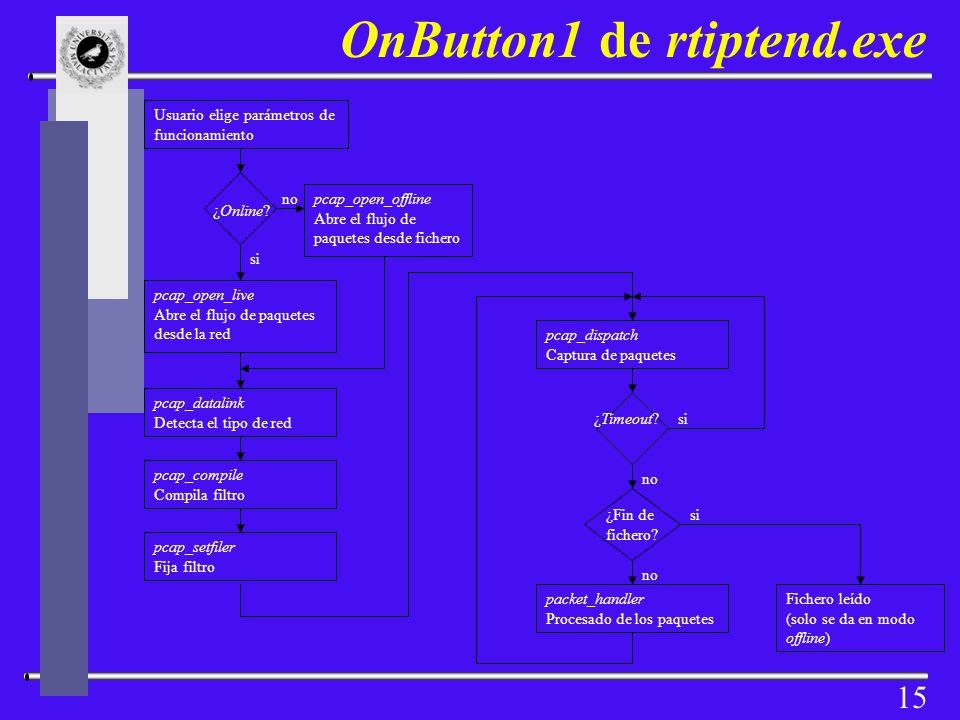

15 OnButton1 de rtiptend.exe
Usuario elige parámetros de funcionamiento no pcap_open_offline Abre el flujo de paquetes desde fichero ¿Online? si pcap_open_live Abre el flujo de paquetes desde la red pcap_dispatch Captura de paquetes pcap_datalink Detecta el tipo de red ¿Timeout? si pcap_compile Compila filtro no ¿Fin de fichero? si pcap_setfiler Fija filtro no packet_handler Procesado de los paquetes Fichero leído (solo se da en modo offline)

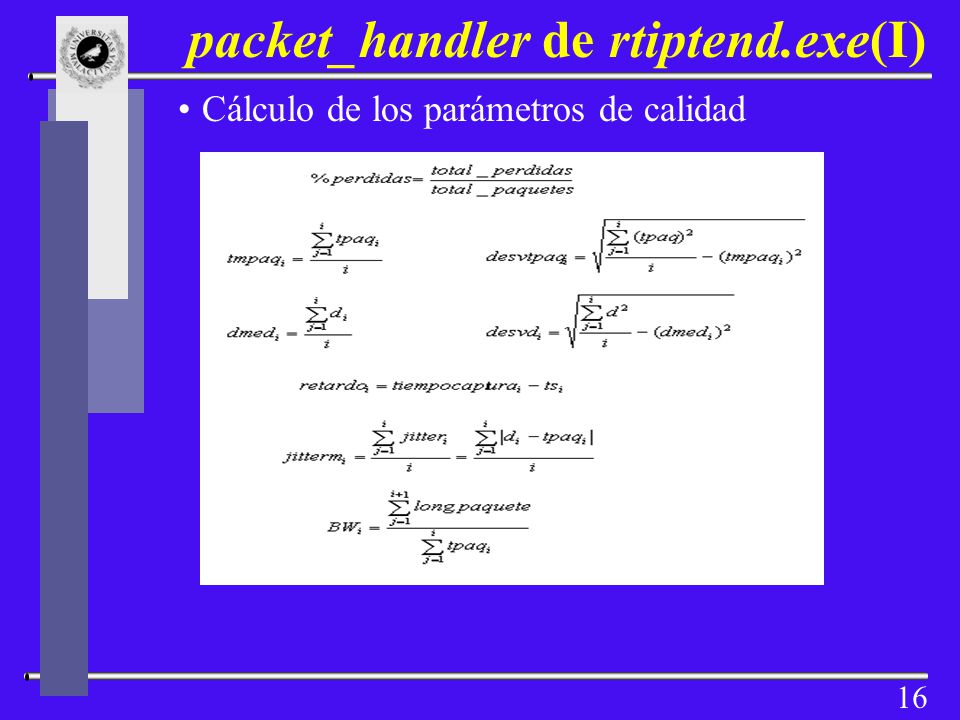

16 packet_handler de rtiptend.exe(I)
Cálculo de los parámetros de calidad

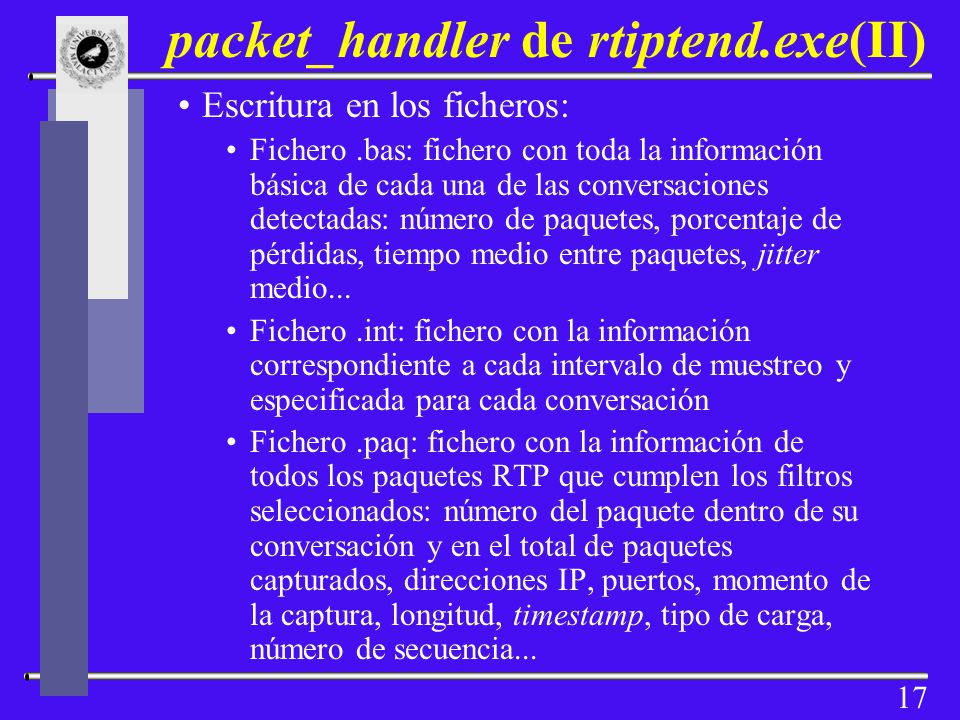

17 packet_handler de rtiptend.exe(II)
Escritura en los ficheros: Fichero .bas: fichero con toda la información básica de cada una de las conversaciones detectadas: número de paquetes, porcentaje de pérdidas, tiempo medio entre paquetes, jitter medio... Fichero .int: fichero con la información correspondiente a cada intervalo de muestreo y especificada para cada conversación Fichero .paq: fichero con la información de todos los paquetes RTP que cumplen los filtros seleccionados: número del paquete dentro de su conversación y en el total de paquetes capturados, direcciones IP, puertos, momento de la captura, longitud, timestamp, tipo de carga, número de secuencia...

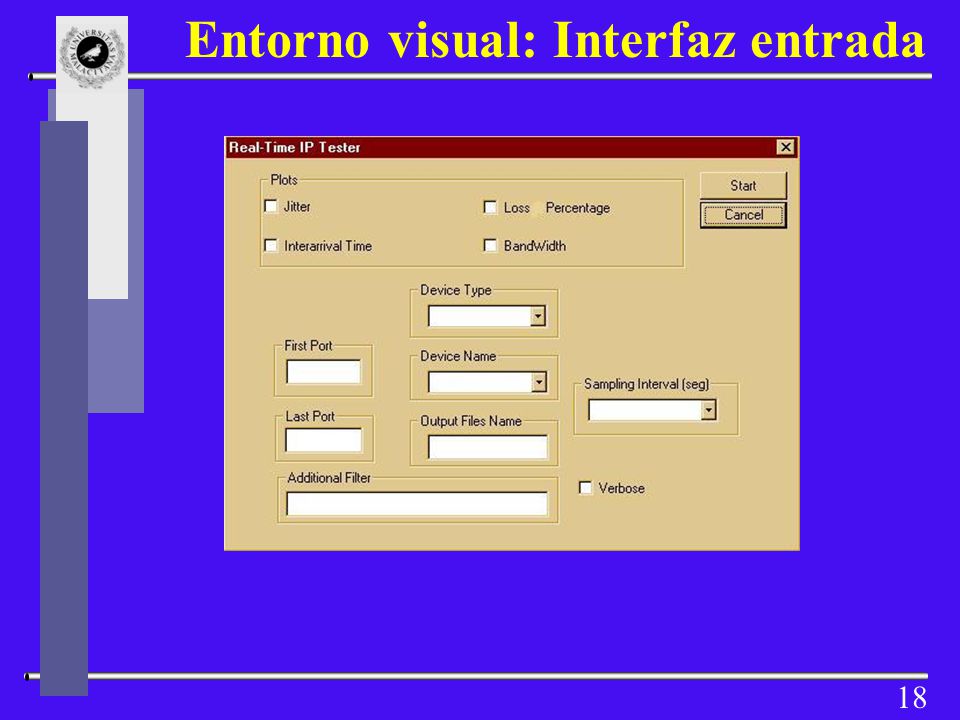

18 Entorno visual: Interfaz entrada

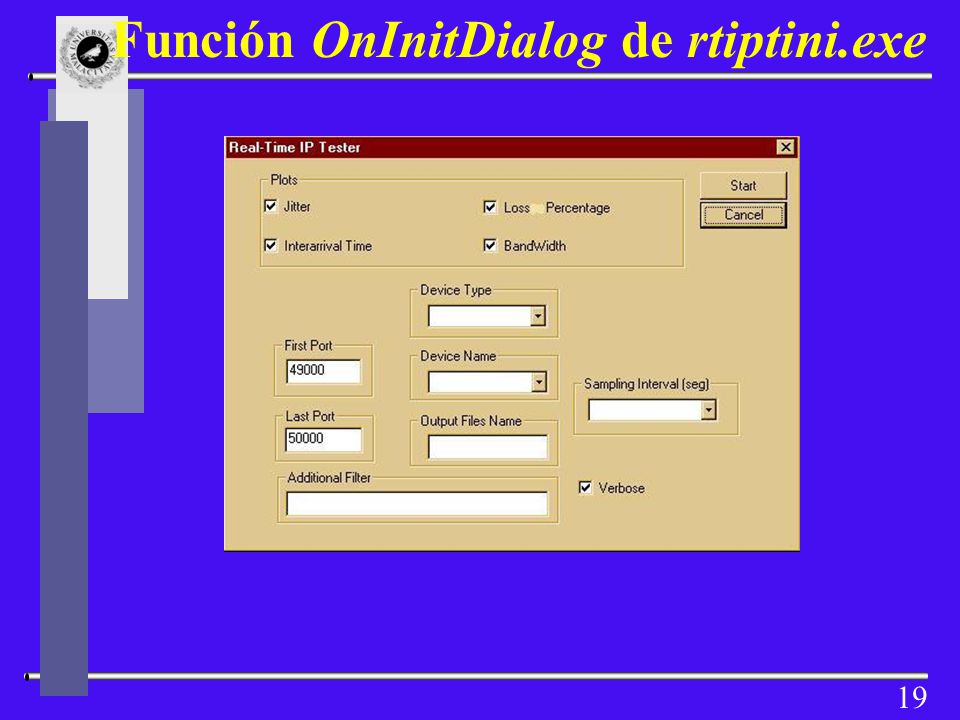

19 Función OnInitDialog de rtiptini.exe

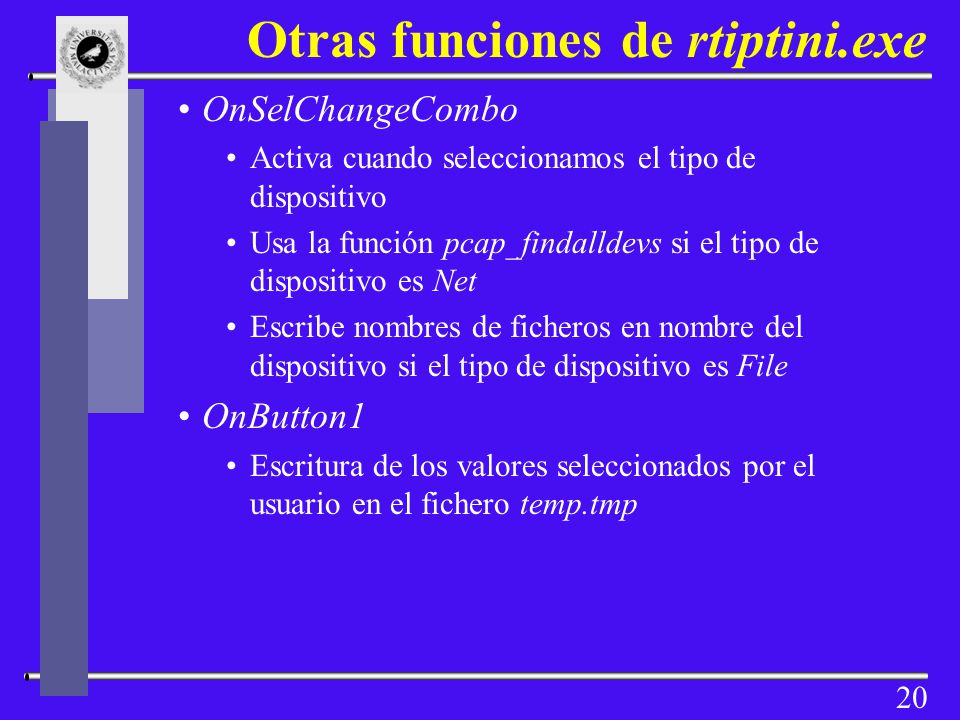

20 Otras funciones de rtiptini.exe
OnSelChangeCombo Activa cuando seleccionamos el tipo de dispositivo Usa la función pcap_findalldevs si el tipo de dispositivo es Net Escribe nombres de ficheros en nombre del dispositivo si el tipo de dispositivo es File OnButton1 Escritura de los valores seleccionados por el usuario en el fichero temp.tmp

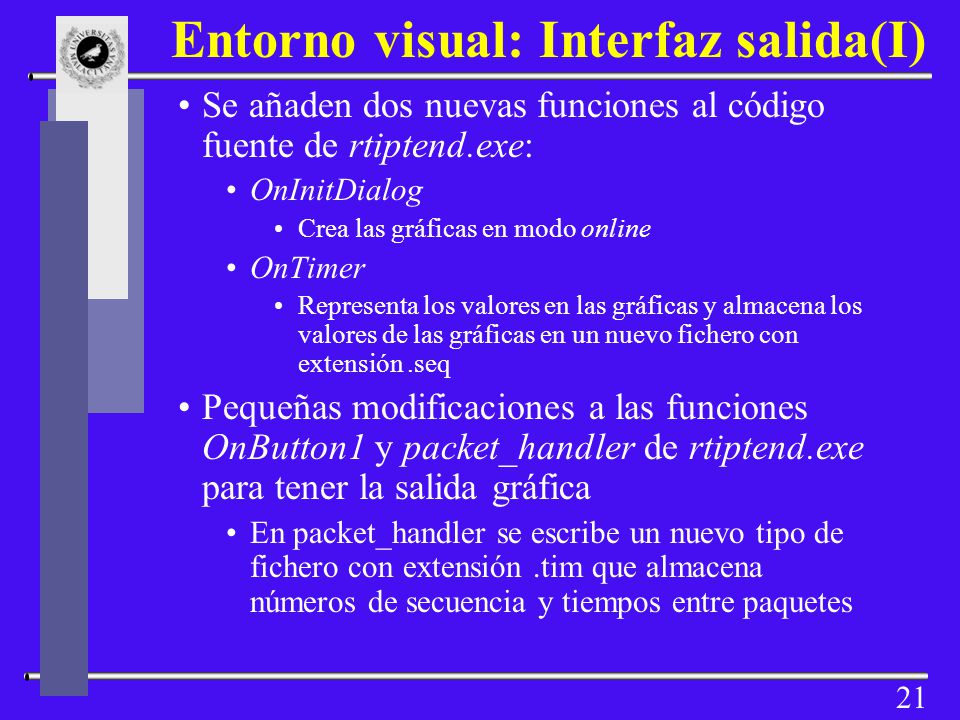

21 Entorno visual: Interfaz salida(I)
Se añaden dos nuevas funciones al código fuente de rtiptend.exe: OnInitDialog Crea las gráficas en modo online OnTimer Representa los valores en las gráficas y almacena los valores de las gráficas en un nuevo fichero con extensión .seq Pequeñas modificaciones a las funciones OnButton1 y packet_handler de rtiptend.exe para tener la salida gráfica En packet_handler se escribe un nuevo tipo de fichero con extensión .tim que almacena números de secuencia y tiempos entre paquetes

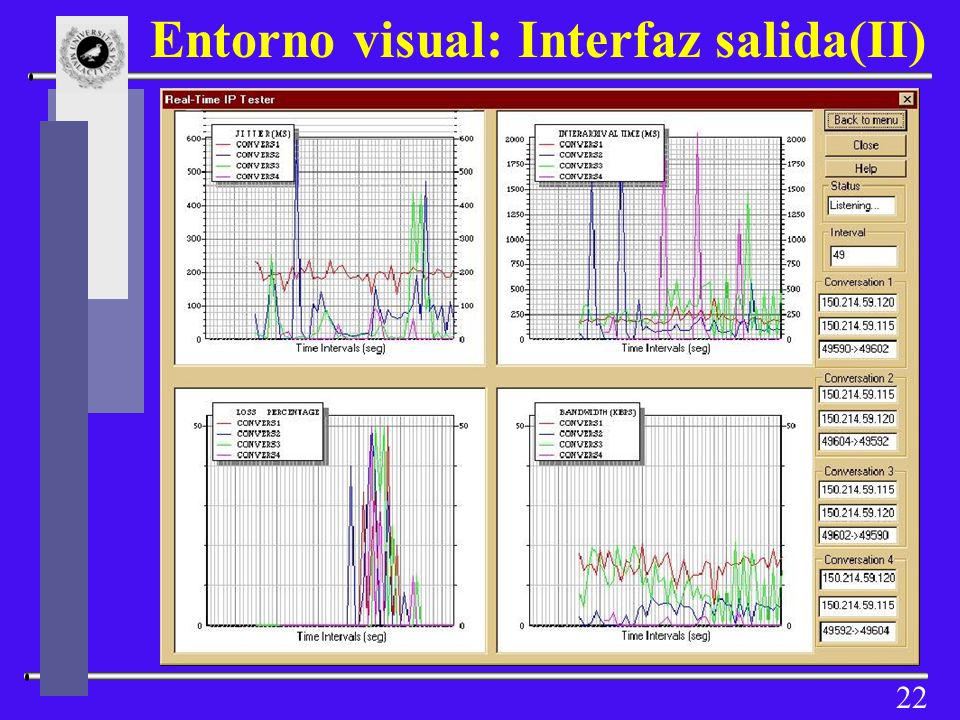

22 Entorno visual: Interfaz salida(II)

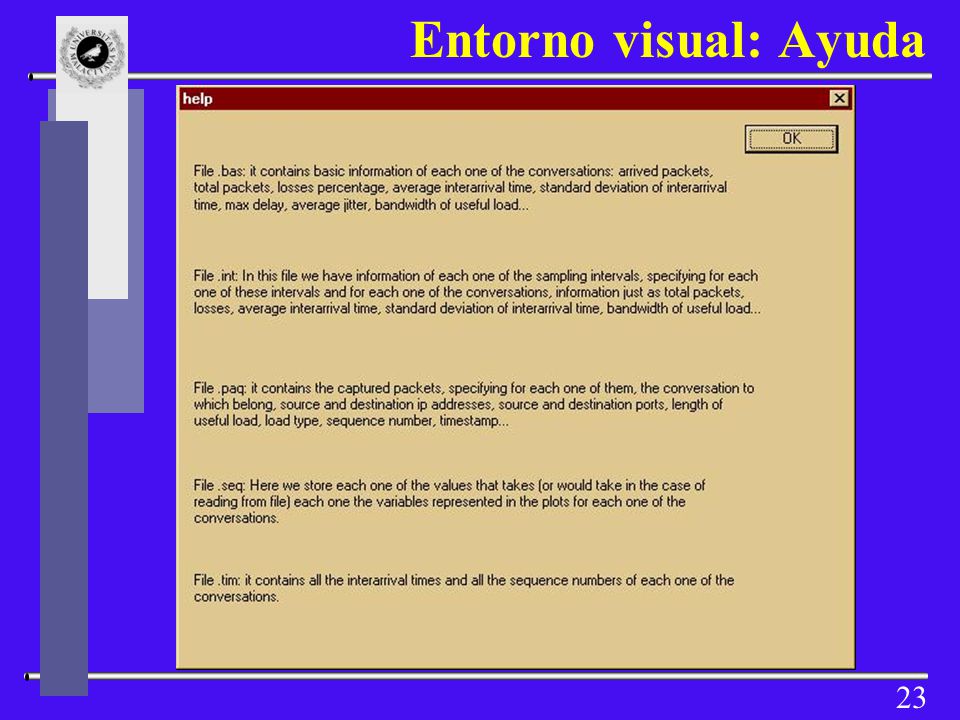

23 Entorno visual: Ayuda

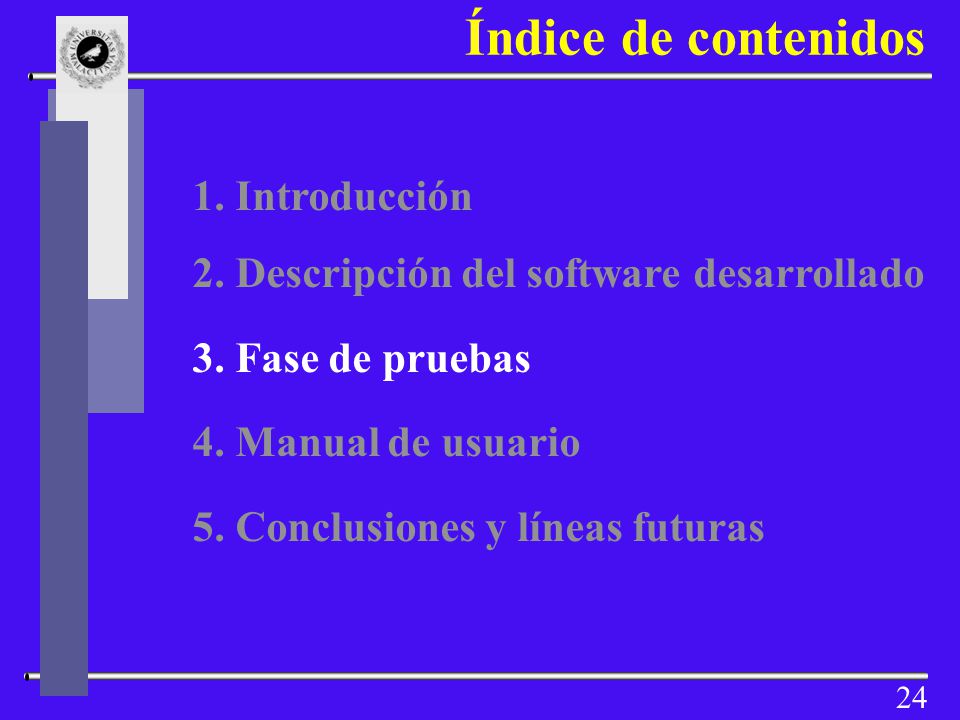

24 Índice de contenidos 1. Introducción
2. Descripción del software desarrollado 3. Fase de pruebas 4. Manual de usuario 5. Conclusiones y líneas futuras

25 Banco de pruebas Pruebas en condiciones de baja carga en la red
Pruebas con red saturada Real-Time IP Tester Netmeeting Red Ethernet Máquina 1 Máquina 2 mgen pasivo mgen mgen activo Netmeeting Red Ethernet Máquina 1 Máquina 2

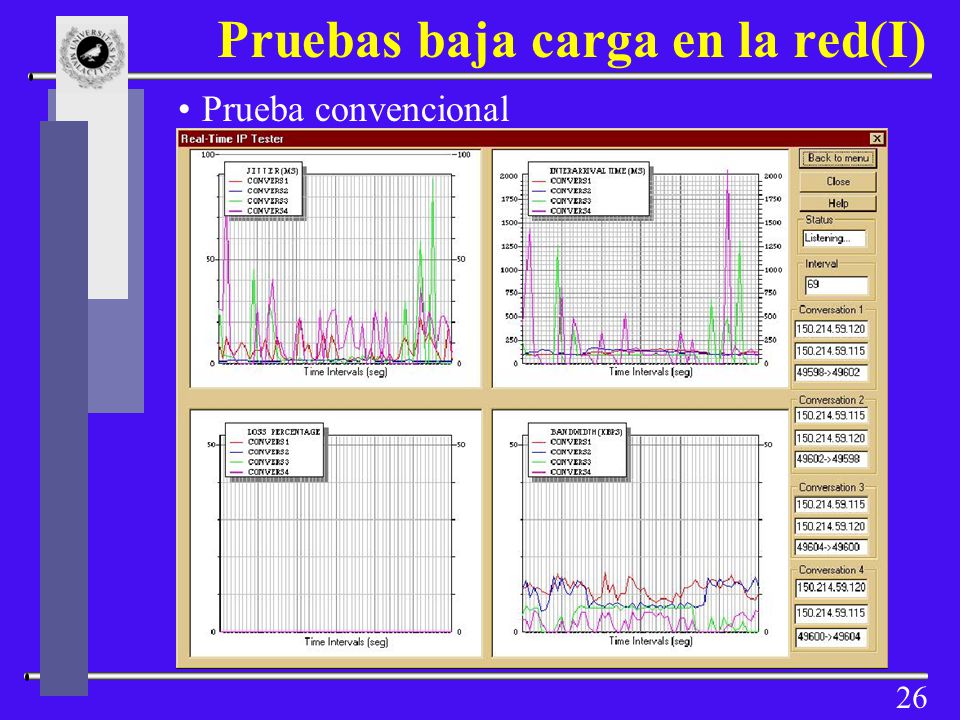

26 Pruebas baja carga en la red(I)
Prueba convencional

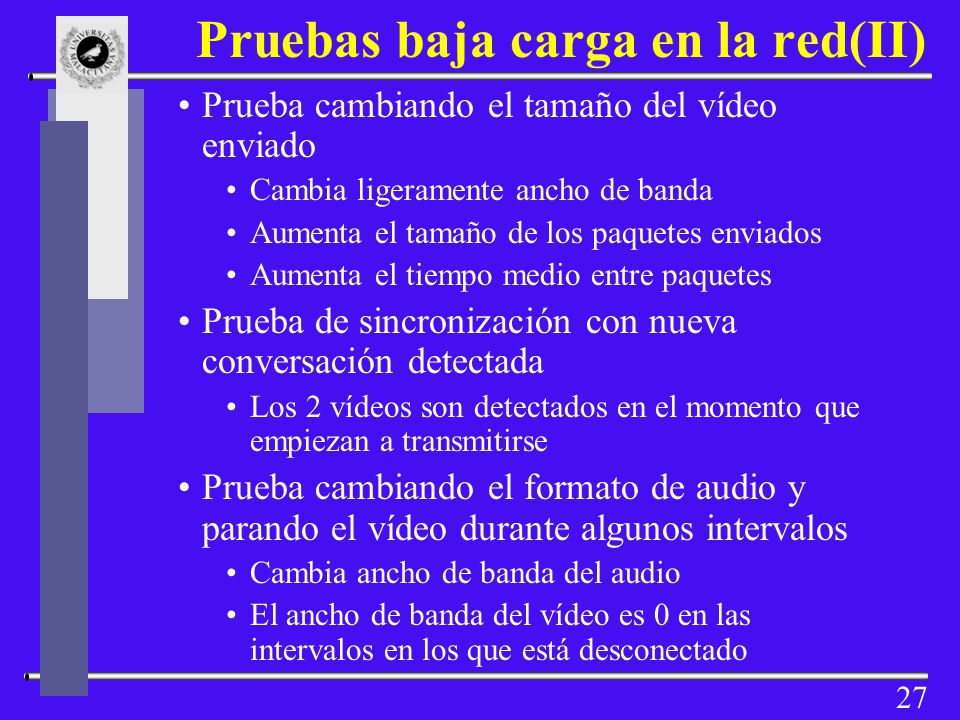

27 Pruebas baja carga en la red(II)
Prueba cambiando el tamaño del vídeo enviado Cambia ligeramente ancho de banda Aumenta el tamaño de los paquetes enviados Aumenta el tiempo medio entre paquetes Prueba de sincronización con nueva conversación detectada Los 2 vídeos son detectados en el momento que empiezan a transmitirse Prueba cambiando el formato de audio y parando el vídeo durante algunos intervalos Cambia ancho de banda del audio El ancho de banda del vídeo es 0 en las intervalos en los que está desconectado

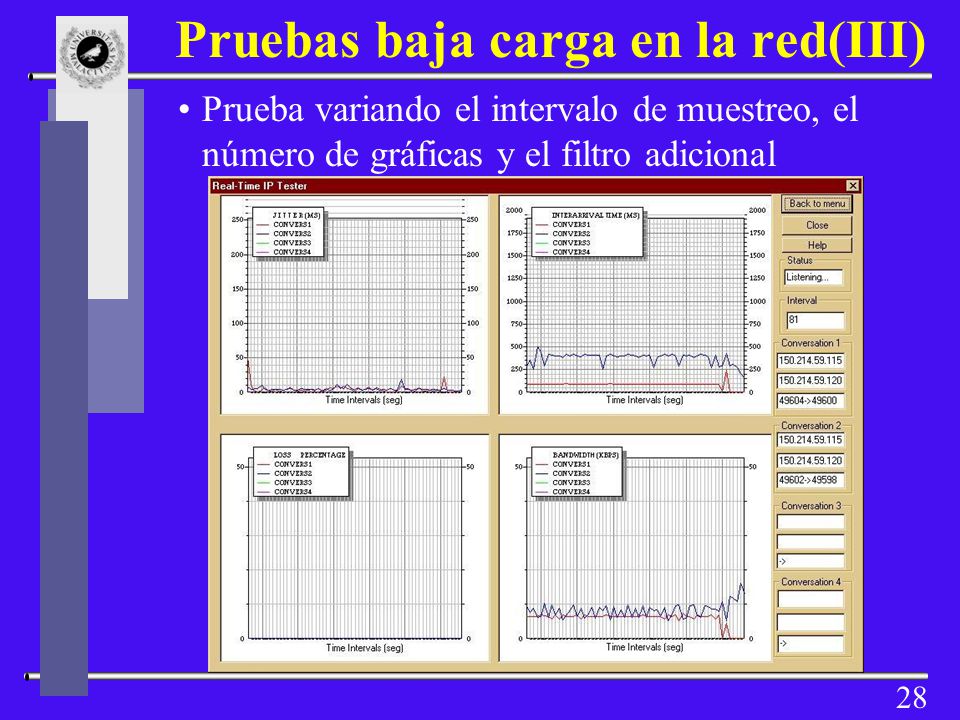

28 Pruebas baja carga en la red(III)
Prueba variando el intervalo de muestreo, el número de gráficas y el filtro adicional

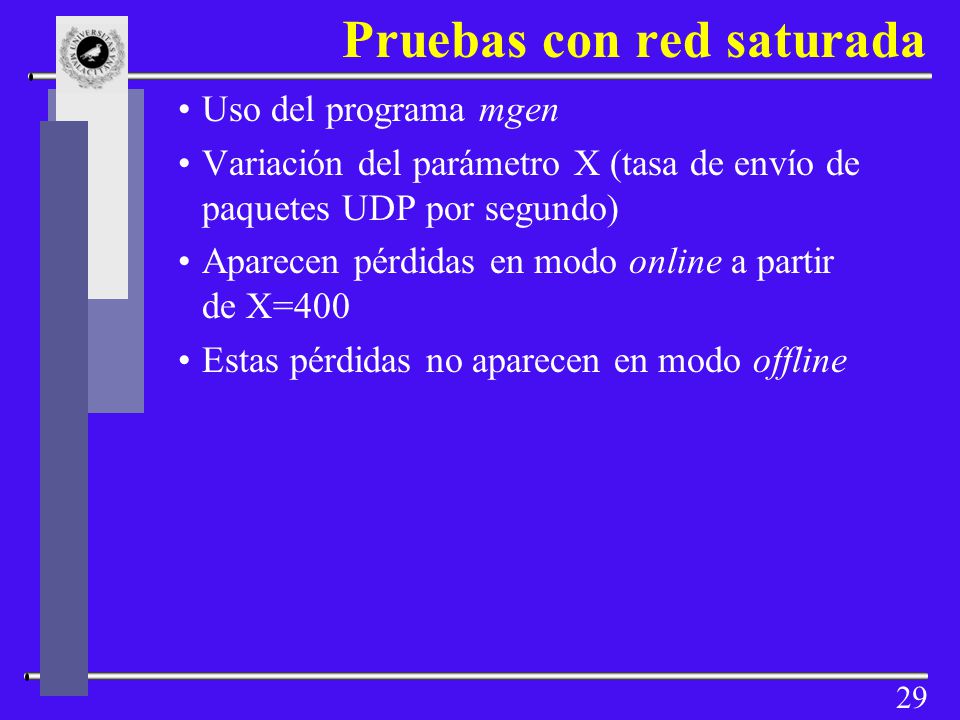

29 Pruebas con red saturada
Uso del programa mgen Variación del parámetro X (tasa de envío de paquetes UDP por segundo) Aparecen pérdidas en modo online a partir de X=400 Estas pérdidas no aparecen en modo offline

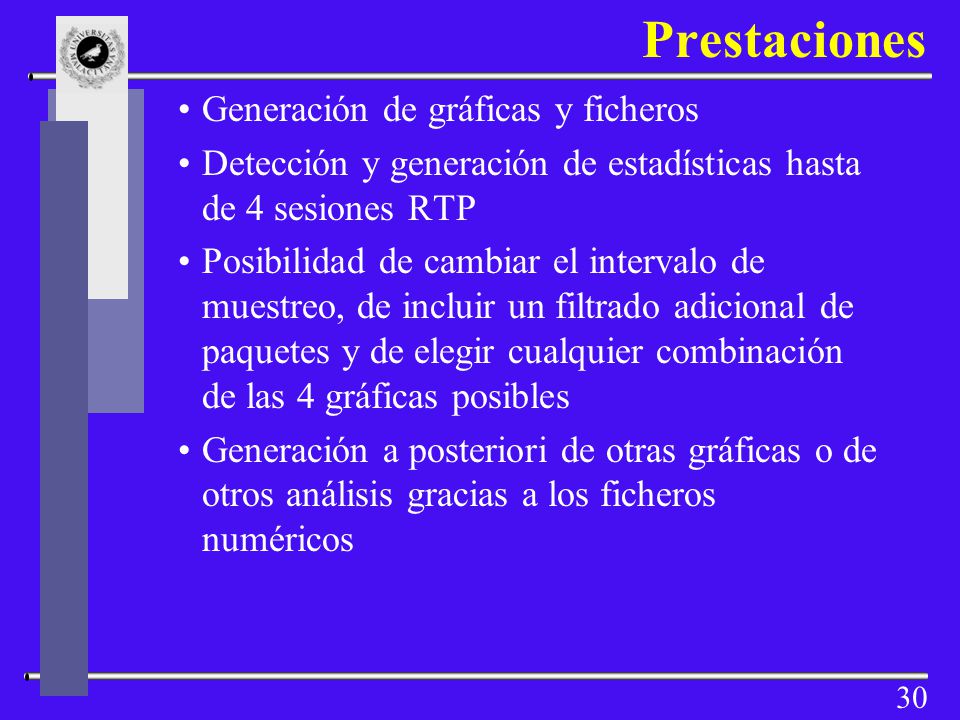

30 Prestaciones Generación de gráficas y ficheros
Detección y generación de estadísticas hasta de 4 sesiones RTP Posibilidad de cambiar el intervalo de muestreo, de incluir un filtrado adicional de paquetes y de elegir cualquier combinación de las 4 gráficas posibles Generación a posteriori de otras gráficas o de otros análisis gracias a los ficheros numéricos

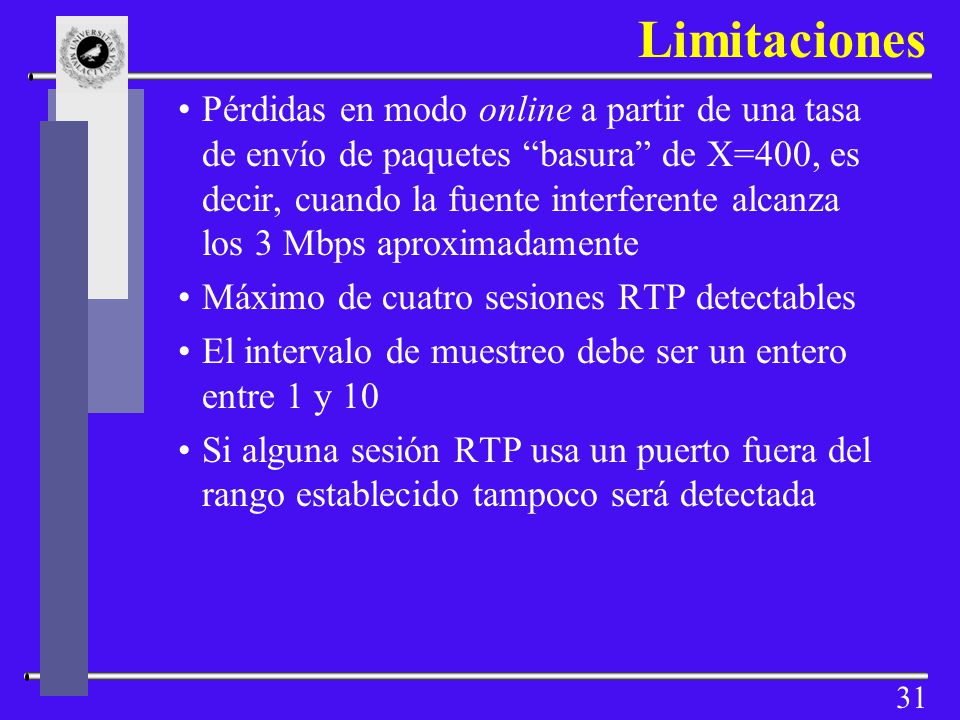

31 Limitaciones Pérdidas en modo online a partir de una tasa de envío de paquetes “basura” de X=400, es decir, cuando la fuente interferente alcanza los 3 Mbps aproximadamente Máximo de cuatro sesiones RTP detectables El intervalo de muestreo debe ser un entero entre 1 y 10 Si alguna sesión RTP usa un puerto fuera del rango establecido tampoco será detectada

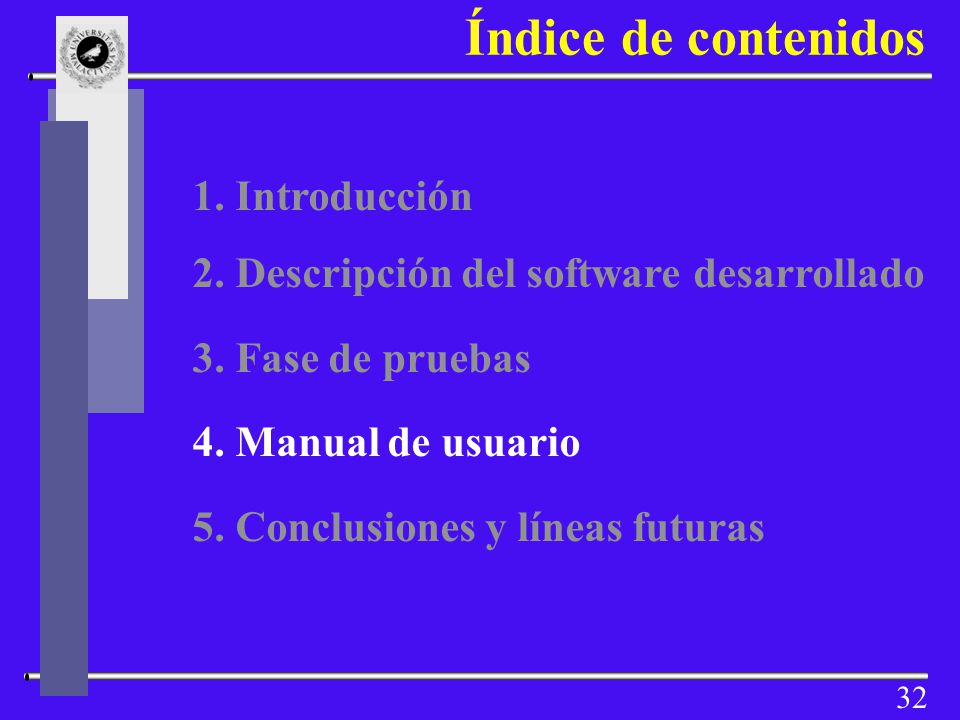

32 Índice de contenidos 1. Introducción
2. Descripción del software desarrollado 3. Fase de pruebas 4. Manual de usuario 5. Conclusiones y líneas futuras

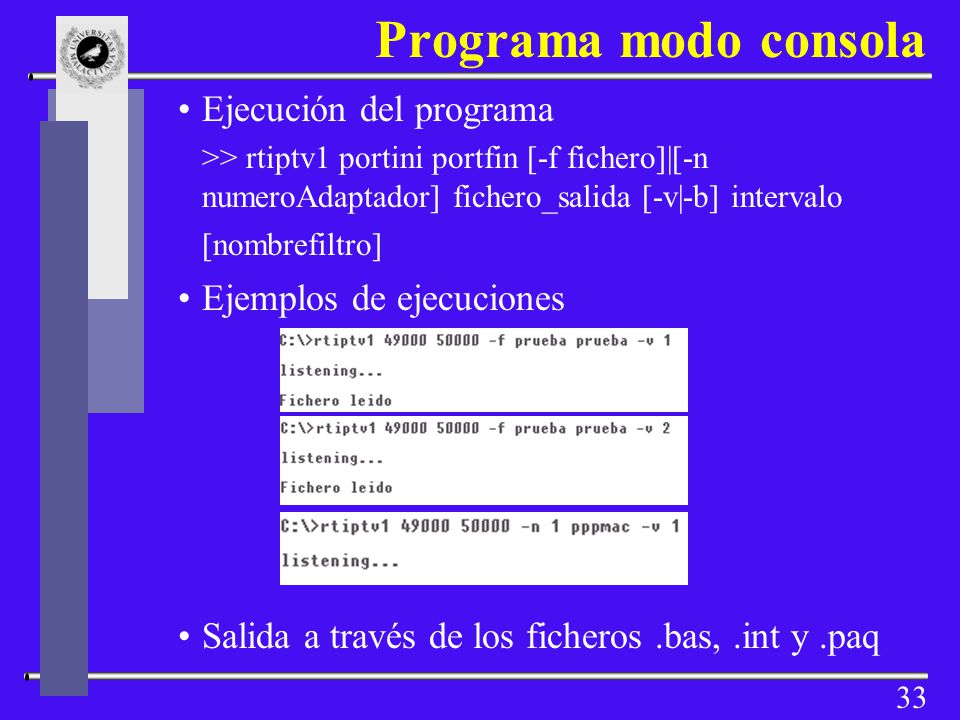

33 Programa modo consola Ejecución del programa Ejemplos de ejecuciones
>> rtiptv1 portini portfin [-f fichero]|[-n numeroAdaptador] fichero_salida [-v|-b] intervalo [nombrefiltro] Ejemplos de ejecuciones Salida a través de los ficheros .bas, .int y .paq

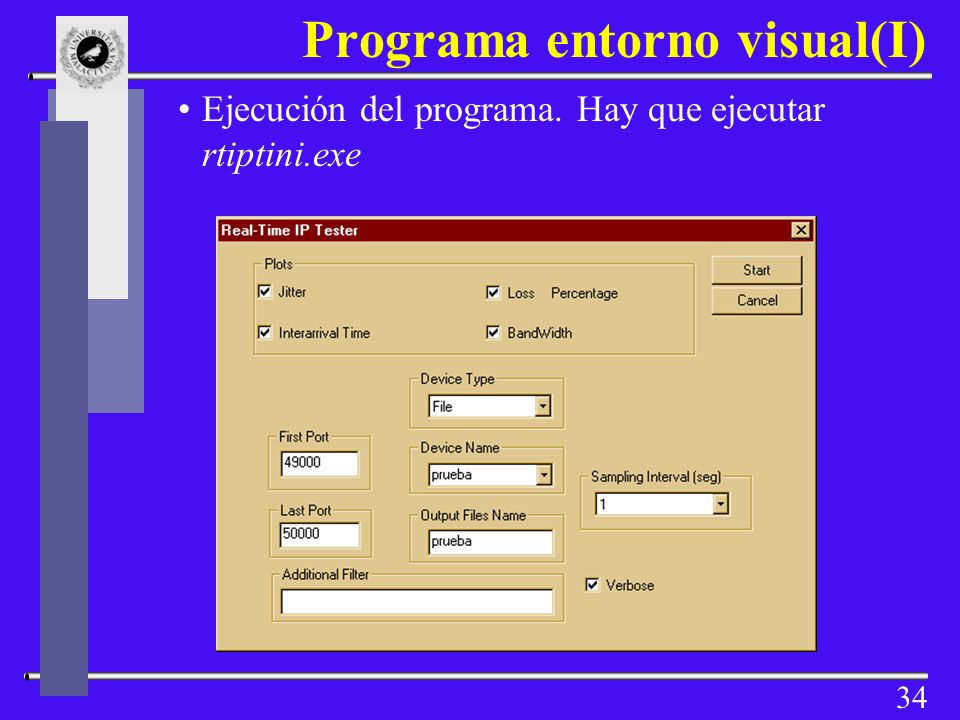

34 Programa entorno visual(I)
Ejecución del programa. Hay que ejecutar rtiptini.exe

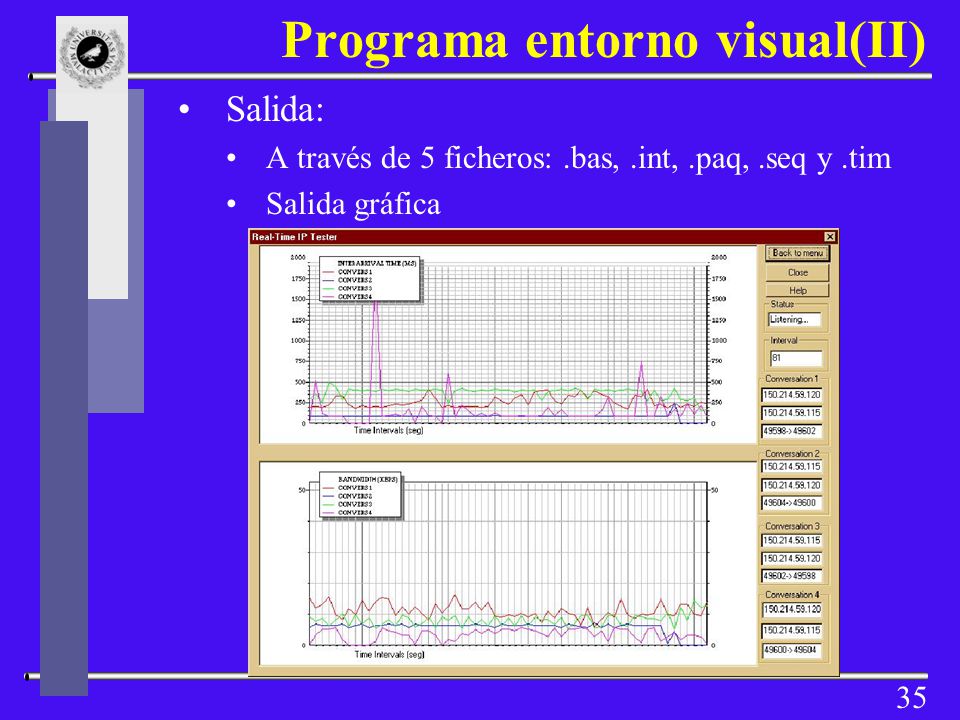

35 Programa entorno visual(II)
Salida: A través de 5 ficheros: .bas, .int, .paq, .seq y .tim Salida gráfica

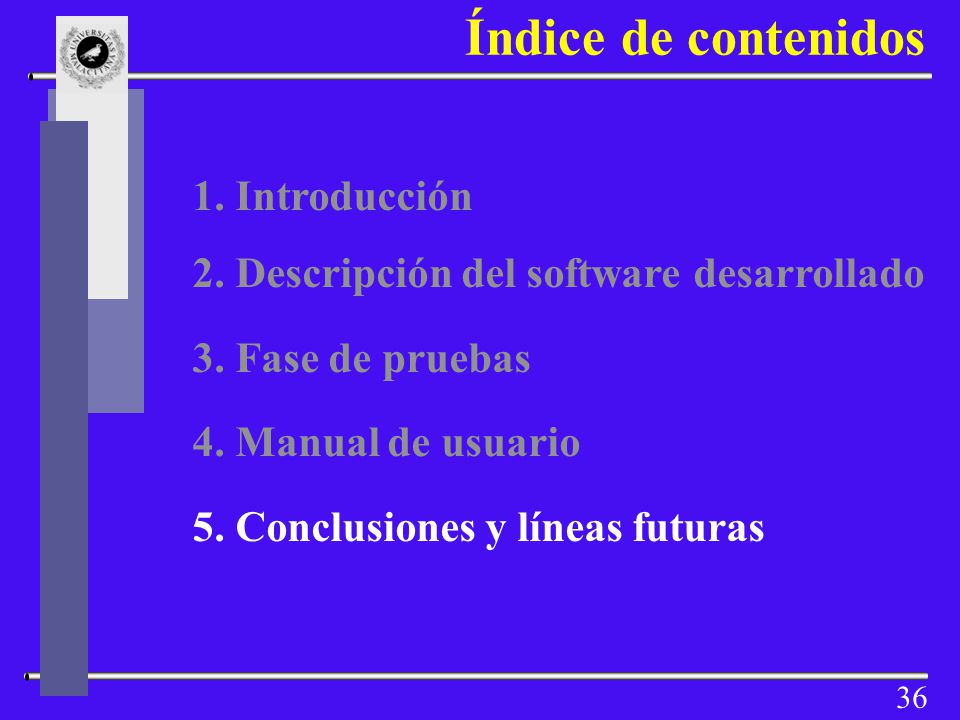

36 Índice de contenidos 1. Introducción
2. Descripción del software desarrollado 3. Fase de pruebas 4. Manual de usuario 5. Conclusiones y líneas futuras

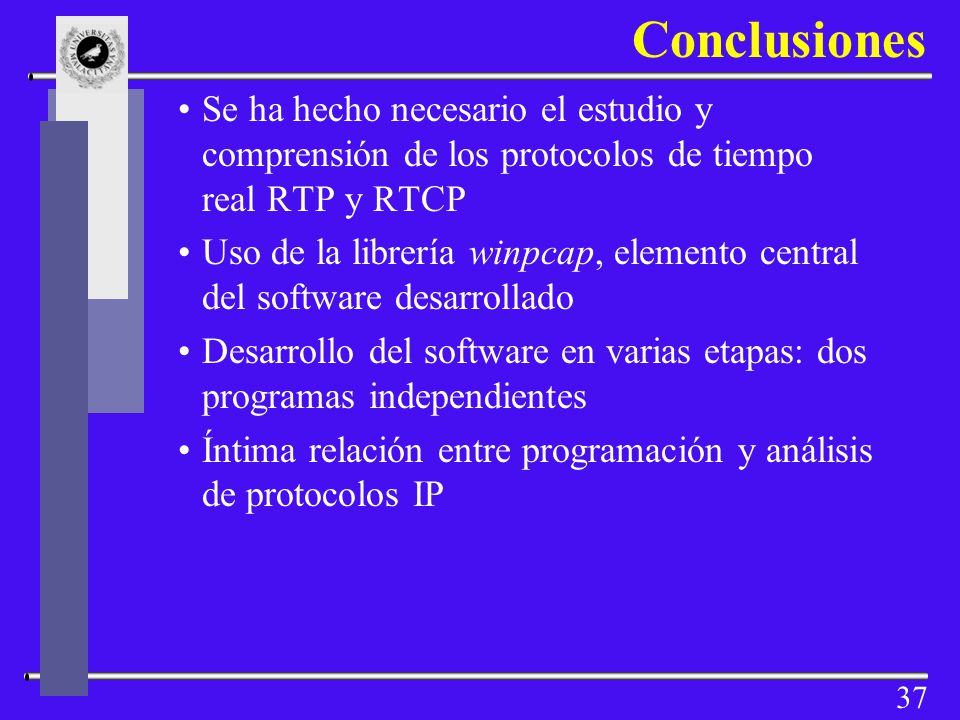

37 Conclusiones Se ha hecho necesario el estudio y comprensión de los protocolos de tiempo real RTP y RTCP Uso de la librería winpcap, elemento central del software desarrollado Desarrollo del software en varias etapas: dos programas independientes Íntima relación entre programación y análisis de protocolos IP

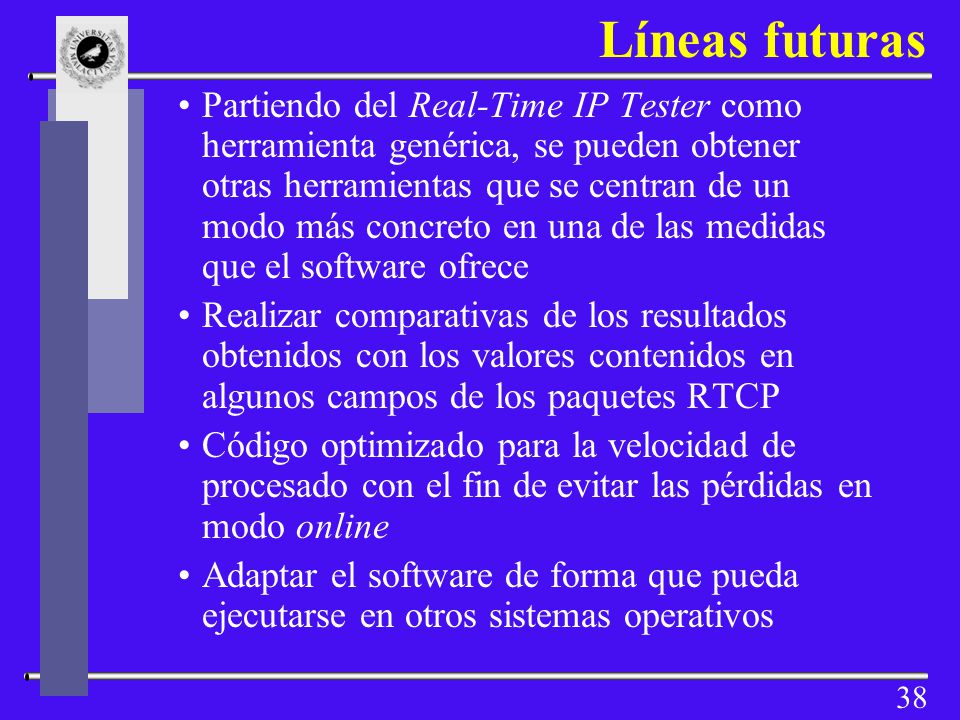

38 Líneas futuras Partiendo del Real-Time IP Tester como herramienta genérica, se pueden obtener otras herramientas que se centran de un modo más concreto en una de las medidas que el software ofrece Realizar comparativas de los resultados obtenidos con los valores contenidos en algunos campos de los paquetes RTCP Código optimizado para la velocidad de procesado con el fin de evitar las pérdidas en modo online Adaptar el software de forma que pueda ejecutarse en otros sistemas operativos
