Subestaciones Eléctricas Definiciones, tipos y configuraciones

Presentación del tema: "Subestaciones Eléctricas Definiciones, tipos y configuraciones"— Transcripción de la presentación:

1 Subestaciones Eléctricas Definiciones, tipos y configuraciones
1999/06/22 Subestaciones Eléctricas Definiciones, tipos y configuraciones

2 1999/06/22 Definición Una subestación es el desarrollo e implementación de un nodo del sistema. Conjunto de equipos utilizados para dirigir el flujo de energía en un sistema de potencia y garantizar la seguridad del sistema por medio de dispositivos automáticos de control y protección y para redistribuir el flujo de energía a través de rutas alternas.

3 Equipos en una subestación
1999/06/22 Equipos en una subestación Interruptor: Maniobra: Control de flujo Aisla para mantenimiento o trabajos Protección: Aisla elementos con falla (capaz de operar con Icc) Transformadores de instrumentación: interfaz entre la alta tensión y los equipos de medida, control y protección. Transformadores de corriente Transformadores de tensión Seccionadores: Aislan para mantenimiento Operan sin carga Pararrayos: Protección contra sobretensiones Sistema de medida, protección y control Sistemas auxiliares

4 Equipos en una subestación

5 1999/06/22 Patio de conexiones Conjunto de equipos y barrajes de una subestación que tienen el mismo nivel de tensión y que están eléctricamente asociados. Generalmente ubicados en la misma área de la subestación.

6 Patio de transformadores
1999/06/22 Patio de transformadores Área de la subestación en donde se ubican los transformadores de potencia. Generalmente entre patios de conexión de diferente niveles de tensión.

7 Lote de una subestación
1999/06/22 Lote de una subestación El lote de la subestación es el conformado por las áreas de los patios de conexión y transformación, vías de circulación y mantenimiento, edificaciones, etc. El lote se debe “urbanizar” en forma óptima para obtener el mejor aprovechamiento de las áreas constitutivas sin que existan interferencias entre los patios, accesos de líneas, vías de circulación, así como durante el montaje, la operación y mantenimiento de la subestación, ampliaciones, etc.

8 Otras definiciones Campo (bahía o módulo) de conexión
1999/06/22 Otras definiciones Campo (bahía o módulo) de conexión Es el conjunto de equipos necesarios para conectar un circuito (generación, transformación, interconexión o distribución, equipo de compensación, etc) al sistema de barrajes colectores de un patio de conexiones. Barrajes colectores Elemento físico de un patio de conexiones que representa el nodo del sistema, es decir, el punto de conexión en donde se unen eléctricamente todos los circuitos que hacen parte de un determinado patio de conexiones. Disposición física Es el ordenamiento físico de los diferentes equipos constitutivos de un patio de conexiones para una configuración determinada.

9 Tipos de subestación Subestación de generación
1999/06/22 Tipos de subestación Subestación de generación Asociadas a centrales generadoras. Dirigen directamente el flujo de potencia al sistema. Subestación de transformación Con transformadores elevadores o reductores (pueden ser terminales o no). Subestación de maniobra Conectan varios circuitos (o líneas) para orientar o distribuir el flujo de potencia a diferentes áreas del sistema.

10 Tipos de subestación Usuarios residenciales GENERACIÓN
Interruptores automáticos Usuarios comerciales Subestación de de generación Usuarios residenciales Subestación de de maniobra Subestación de de transformación Subestación industrial Tomada de la revista ABB

11 Tipos de subestación Las subestaciones también pueden ser:
1999/06/22 Tipos de subestación Las subestaciones también pueden ser: Convencionales o aisladas al aire - AIS Encapsuladas o aisladas en SF6 - GIS Y a su vez éstas pueden ser de ejecución interior o exterior También celdas para subestaciones de media y baja tensión

12 Tipos de subestación Convencionales o aisladas al aire - AIS
Encapsuladas o aisladas en SF6 - GIS Exterior Tipos de subestación Interior celdas para subestaciones de media y baja tensión

13 Configuración de una subestación
1999/06/22 Configuración de una subestación Se denomina configuración al arreglo de los equipos electromecánicos constitutivos de un patio de conexiones, o pertenecientes a un mismo nivel de tensión de una subestación, efectuado de tal forma que su operación permita dar a la subestación diferentes grados de confiabilidad, seguridad y flexibilidad de manejo, transformación y distribución de energía. Cada punto (o nodo) en el sistema tiene diferentes requerimientos de confiabilidad, seguridad y flexibilidad y cada configuración brinda diferentes grados de estas características.

14 Tipos de configuración
1999/06/22 Tipos de configuración Tendencia europea - Conexión de seccionadores Son aquellas en las cuales cada circuito tiene un interruptor, con la posibilidad de conectarse a una o más barras por medio de seccionadores: Barra sencilla Barra principal y de transferencia Doble barra Doble barra más seccionador de “by pass” o paso directo Doble barra más seccionador de transferencia Doble barra más barra de transferencia

15 SUBESTACIONES CON ARREGLO SENCILLO DE BARRAS.
Por su simplicidad, este arreglo es el más económico, pero carece de los dos principales defectos, que son: a) No es posible realizar el mantenimiento sin la interrupción del servicio. b) No es posible una ampliación de subestación sin interrumpir el servicio. El número de circuitos que se vea afectado por cualquiera de las razones anteriores, se puede reducir seccionando la barra, e inclusive formando anillos, Este arreglo tiene la limitante de que toda la subestación queda fuera de servicio cuando ocurre una falla en las barras principales.

16 Tipos de configuración Tendencia Europea
Barra sencilla Configuración en “H”

17 Barra sencilla Es la configuración más sencilla, por tanto la más económica. En condiciones normales de operación, todas las líneas y transformadores están conectados a un solo juego de barras. Con esta configuración en caso de operar alguna protección queda des energizada toda la subestación; para realizar el mantenimiento de algún elemento es necesario des energizar parte de la subestación. Barra sencilla particionada Tiene la ventaja de que si se presenta alguna falla, puede seguir funcionando la mitad de la subestación. Esta configuración implica un seccionador mas, pero hace más confiable el sistema.

18 SUBESTACIÓN CON BARRA PRINCIPAL Y BARRA DE TRANSFERENCIA.
Esta es una variante del doble juego de barras; la llamada barra de transferencia, se usa únicamente como auxiliar, cuando se efectúa el mantenimiento en el interruptor de línea, de manera que el interruptor se puede desconectar en ambos extremos, mientras la línea o alimentador permanece en el servicio. COMPARACIONES DE CONFIABILIDAD. Se han comparados los diversos esquemas para hacer resaltar sus ventajas y desventajas. La base de comparación que se utiliza es la justificación económica de un grado particular de confiabilidad. La determinación del grado de confiabilidad requiere de una evaluación de condiciones anticipadas de operación y la continuidad del servicio requerida por la carga a la que haya de servir.

19 Tipos de configuración Tendencia Europea (continuación)
Barra principal y de transferencia

20 SUBESTACIONES CON DOBLE JUEGO DE BARRAS.
Se usan dos juegos de barras idénticas, uno se puede usar como repuesto del otro, con este arreglo se puede garantizar que no existe interrupción de servicio; en el caso de que falle uno de los juegos de barras además de que: 1. Se puede independizar el suministro de cargas, de manera que cada carga, se puede alimentar de cada juego de barras. 2. Cada juego de barras, se puede tomar por separado para mantenimiento y limpieza de aisladores, sin embargo, los interruptores, no están disponibles para mantenimiento sin que se desconecten la barras correspondientes. 3. La flexibilidad en operación normal, se puede considerar como buena. 4. Este arreglo se recomienda adoptarlo cuando la continuidad en el suministro de la carga, justifica costos adicionales.

21 Tipos de configuración Tendencia Europea (continuación)
Doble barra Doble barra más seccionador de “By-Pass” o paso directo

22 Tipos de configuración Tendencia Europea (continuación)
Doble barra más barra de transferencia Doble barra más seccionador de transferencia

23 Configuración doble barra
Está constituido por dos (2) barras principales, las cuales se acoplan entre sí mediante un disyuntor y sus seccionadores asociados. Ventajas: Las labores de mantenimiento pueden ser realizadas sin interrupción del servicio. Facilita el mantenimiento de seccionadores de barra, afectando únicamente el tramo asociado. Desventajas: La realización del mantenimiento en un disyuntor de un tramo, requiere la salida del tramo correspondiente. Requiere de gran espacio físico para su construcción.

24 Tipos de configuración
1999/06/22 Tipos de configuración Tendencia americana - Conexión de interruptores Son aquellas en las cuales los circuitos se conectan a las barras o entre ellas, por medio de interruptores: Anillo Interruptor y medio Doble interruptor

25 Tipos de configuración Tendencia Americana
Anillo Interruptor y medio

26 Configuración interruptor y medio
Constituido por dos (2) barras principales interconectadas a través de dos (2) tramos de disyuntor y medio (1-1/2) a los cuales las salidas están conectadas. Ventajas: No necesita tramo de enlace de barra. El mantenimiento de un disyuntor se puede realizas sin sacar de servicio el tramo correspondiente. Desventajas: Para la realización del mantenimiento de los seccionadores conectados directamente al tramo, es necesario dejar fuera de servicio el tramo correspondiente. Requiere gran espacio físico para su construcción.

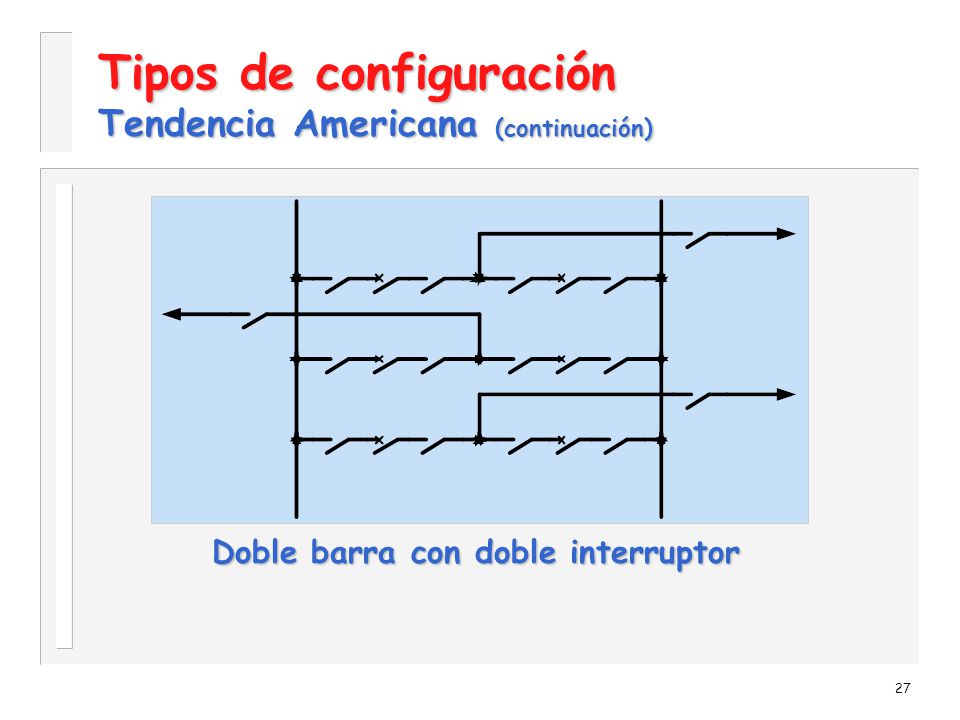

27 Tipos de configuración Tendencia Americana (continuación)
Doble barra con doble interruptor

28 Otras configuraciones
Anillo cruzado Interruptor y tres cuartos Malla

29 Otras configuraciones
Anillo cruzado

30 Otras configuraciones Continuación
Interruptor y tres cuartos Malla

31 USO DE LAS PRINCIPALES CONFIGURACIONES

32 Consideraciones en la selección de la configuración de una subestación
1999/06/22 Consideraciones en la selección de la configuración de una subestación Función que desempeña la subestación en el sistema interconectado para determinar su necesidad de flexibilidad, confiabilidad y seguridad. Tipo de subestación (generación, transformación o maniobra) Conocer las características de la configuración Facilidades de extensión y modulación Simplicidad en el control y protección Facilidad en el mantenimiento Área disponible Costos

33 Selección de la configuración
1999/06/22 Selección de la configuración 1.Función que desempeña la subestación en el sistema Flexibilidad Es la propiedad de la instalación para acomodarse a las diferentes condiciones que se puedan presentar por cambios operativos en el sistema, y además por contingencias y/o mantenimiento del mismo. Control de potencia reactiva para optimizar cargas en generadores Limitar niveles de corto Estabilidad en el sistema Independizar o limitar influencia de cargas Varias compañías en una misma subestación

34 Función que desempeña la subestación en el sistema
1999/06/22 Función que desempeña la subestación en el sistema Confiabilidad Es la probabilidad de que una subestación pueda suministrar energía durante un periodo de tiempo dado, bajo la condición de que al menos un componente de la subestación no pueda repararse durante la operación. Diferentes artículos y revistas incluyen cifras o gráficas que permiten hacer comparaciones, como gráficas del CIGRE en revista ELECTRA No. 65 Programas de computador para definir la confiabilidad con tasas de frecuencia y duración de fallas.

35 Tasa de falla de una subestación de distribución en función de la tasa de falla de los interruptores
A: Barra sencilla seccionada B: Anillo C: Doble barra D: Interruptor y medio CB: Interruptor SW: Seccionador Tasa de falla: Número de fallas por año

36 Tiempo de mantenimiento (horas/año)
Tasa de falla de una subestación de distribución teniendo en cuenta el tiempo de mantenimiento de los interruptores Tasa de falla CB: 3,5 por 100 años A: Barra sencilla seccionada B: Anillo C: Doble barra D: Interruptor y medio CB: Interruptor SW: Seccionador Tasa de falla: Número de fallas por año Tiempo de mantenimiento (horas/año)

37 No Disponibilidad S/E (horas/año)
No disponibilidad de una subestación de transmisión en función del tiempo de mantenimiento de los interruptores A: Barra sencilla seccionada B: Anillo C: Doble barra D: Interruptor y medio CB: Interruptor SW: Seccionador Tasa de falla: Número de fallas por año No Disponibilidad S/E (horas/año)

38 Función que desempeña la subestación en el sistema
1999/06/22 Función que desempeña la subestación en el sistema Seguridad Es la propiedad de una instalación para dar continuidad de servicio sin interrupción alguna durante fallas en los equipos de potencia, especialmente interruptores y barras.

39 Selección de la configuración
1999/06/22 Selección de la configuración 2.Tipos de subestación Generación Requiere principalmente confiabilidad La seguridad y la flexibilidad pueden ser requerimiento adicional, dependiendo de la importancia y ubicación de la subestación en el sistema. Maniobra Requiere principalmente flexibilidad Transformación La seguridad puede ser de importancia

40 Selección de la configuración
1999/06/22 Selección de la configuración 3. Características de las configuraciones Las subestaciones con barra de transferencia brindan confiabilidad por falla en interruptores. Las subestaciones con doble barra brindan flexibilidad para la operación del sistema y confiabilidad por falla en barras. Las subestaciones con doble barra, en donde una de ellas también sirve como barra de reserva no brindan simultáneamente flexibilidad y confiabilidad.

41 Selección de la configuración
1999/06/22 Selección de la configuración El seccionamiento de barras brinda parcialmente confiabilidad por falla en barras. Las subestaciones con conexión de interruptores brindan buena confiabilidad y seguridad. La configuración en anillo siempre se debe diseñar en forma modular, tal que se pueda convertir en interruptor y medio.

42 Selección de la configuración
1999/06/22 Selección de la configuración La barra sencilla es una configuración sin confiabilidad, seguridad o flexibilidad, que se debe utilizar solo para las subestaciones pequeñas o de menor importancia en el sistema. La doble barra más seccionador de “by pass” o paso directo es una configuración que brinda, pero no simultáneamente, flexibilidad y confiabilidad, complicada en su operación y control, que puede ser utilizada en subestaciones de maniobra con generación o transformación.

43 Selección de la configuración
1999/06/22 Selección de la configuración La doble barra más seccionador de transferencia es una configuración similar a la anterior pero un poco más simple en su operación y control. El anillo cruzado es una configuración un poco más segura y confiable que el interruptor y medio pero más complicada en su control y operación Las configuraciones más utilizadas para subestaciones encapsuladas en SF6 son: para alta tensión barra sencilla, doble barra, anillo e interuptor y medio; para extra alta tensión son anillo, interruptor y medio y doble interruptor.

44 Desarrollo de conexión de barras
Barra sencilla Barra principal y de transferencia Doble barra Doble barra más seccionador de transferencia Doble barra más barra de transferencia

45 Desarrollo de conexión de interruptores
2 Circuitos (Anillo) Desarrollo de conexión de interruptores 3 Circuitos (Anillo) 4 Circuitos (Anillo) 5 Circuitos (Anillo)

46 Desarrollo de conexión de interruptores
6 Circuitos (Anillo) >6 Circuitos (Interruptor y medio)

47 Selección de la configuración
1999/06/22 Selección de la configuración 5. Simplicidad en el esquema de control y protecciones + Interruptores + complicada la subestación Se debe reducir el número de interruptores y seccionadores cuando se quiere simplicidad. Configuraciones del tipo conexión de seccionadores son complejas en su sistema de enclavamientos. Configuraciones del tipo conexión de interruptores son complejas en su sistema de protección (recierre, sincronismo, falla interruptor, etc).

48 Selección de la configuración
1999/06/22 Selección de la configuración 6. Facilidad de mantenimiento Cada configuración brinda ventajas y desventajas durante mantenimiento. Cuadro comparativo del CIGRE - revista ELECTRA No. 10

49 Facilidades de mantenimiento de cada configuración
1999/06/22 Facilidades de mantenimiento de cada configuración

50 Facilidades de mantenimiento de cada configuración
1999/06/22 Facilidades de mantenimiento de cada configuración

51 Facilidades de mantenimiento de cada configuración
1999/06/22 Facilidades de mantenimiento de cada configuración

52 Facilidades de mantenimiento de cada configuración
1999/06/22 Facilidades de mantenimiento de cada configuración

53 Selección de la configuración
1999/06/22 Selección de la configuración 7. Área El área de una configuración determinada depende de la disposición física que se utilice. En general las configuraciones de conexión de seccionadores ocupan una mayor área que las subestaciones con conexión de interruptores. Áreas muy limitadas pueden exigir ejecuciones con una disposición física con muchos niveles de conexión o inclusive del tipo encapsulada (GIS).

54 Selección de la configuración
1999/06/22 Selección de la configuración 8. Costo El costo de una subestación aumenta a medida que se hace más compleja la configuración. Las configuraciones interruptor y medio y doble interruptor, son más costosas que las de conexión de seccionadores. Las configuraciones de conexión de seccionadores deben contar con la inversión inicial del campo de acople y/o transferencia.

55 Costo vs Confiabilidad

56 Selección de la configuración
1999/06/22 Selección de la configuración El costo se debe tomar como un todo para poder efectuar comparaciones: ingeniería + equipos + obras civiles + lote + montaje + operación y mantenimiento + indisponibilidad + otros costos. Las subestaciones encapsuladas (GIS), en lo que respecta al equipo, son más costosas que las convencionales (AIS), por lo que su utilización debe ser bien justificada.

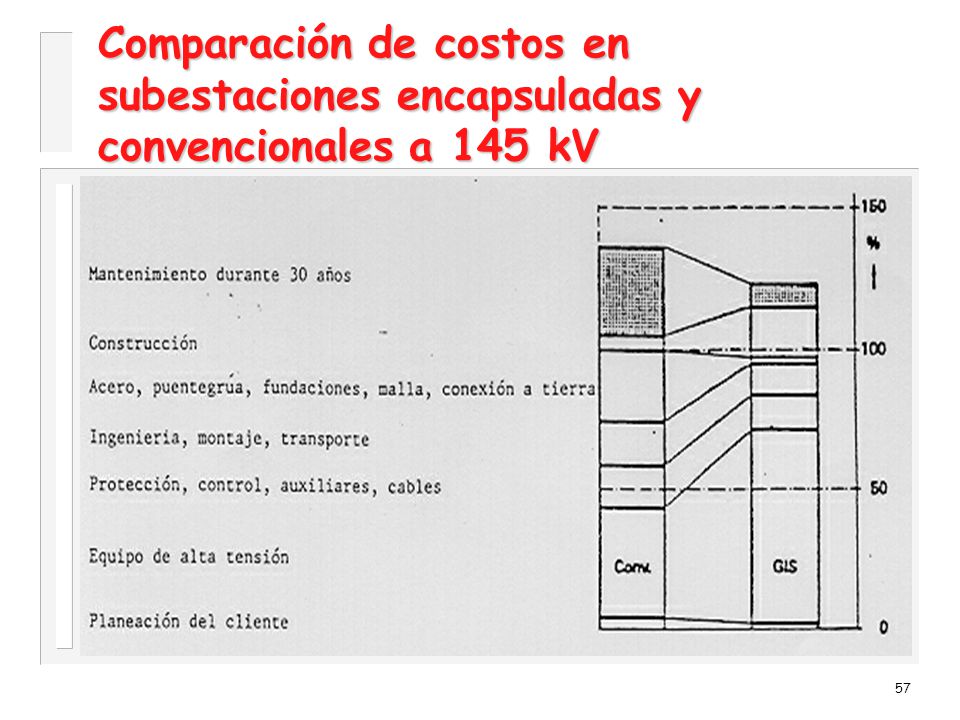

57 Comparación de costos en subestaciones encapsuladas y convencionales a 145 kV

58 Comparación de costos en subestaciones encapsuladas y convencionales a 525 kV

59 Método simplificado para comparar costos de diferentes configuraciones
1999/06/22 Método simplificado para comparar costos de diferentes configuraciones

60 Método simplificado para comparar costos de diferentes configuraciones
1999/06/22 Método simplificado para comparar costos de diferentes configuraciones Ejemplo para 230 kV: Subestación en doble barra (DB) de ocho campos Interruptores = 8 (campos) + 1 (acople) = 9 Seccionadores = = 26 Valor comparativo = x (0,25) = 15,5 Subestación en interruptor y medio (CB 1/2) de ocho cicuitos Interruptores = 8 x 1,5 = 12 Seccionadores = 8 x 4 = 32 Valor comparativo = x (0,25) = 20,0 En donde: CB 1/2 = 1,29 DB (8 campos) 29% + costo

61 Selección de la configuración
1999/06/22 Selección de la configuración 9. Otros aspectos Influencia ambiental Historia y tradición

62 Sistema de media y baja tensión Esquemas y configuraciones básicas
1. Subestación terminal con interruptor (radial) 2. Subestación terminal sin medio de interrupción local ( 115 kV sistema radial)

63 Sistema de media y baja tensión Esquemas y configuraciones básicas
4. Derivación de sistema enmallado 5. Subestación terminal con fusible (sistema radial derivado)

64 Sistema de media y baja tensión Esquemas y configuraciones básicas
5. Barra sencilla terminal (sistema radial derivado) a. Con interruptores b. Con fusibles

65 Sistema de media y baja tensión Esquemas y configuraciones básicas
6. Barra principal más transferencia

66 Sistema de media y baja tensión Esquemas y configuraciones básicas
7. “H” o “T” (esquemas simplificados) Ideal para conexión a sistemas enmallados abriendo al línea a. Cuatro interruptores c. Dos interruptores-dos transformadores d. Dos interruptores-un transformadores b. Tres interruptores e. Subestaciones unitarias

67 Sistema de media y baja tensión Esquemas y configuraciones básicas
8. Sistema de distribución de media o baja tensión a. Sistema radial simple c. Sistema primario selectivo b. Sistema radial expandido

68 Sistema de media y baja tensión Esquemas y configuraciones básicas
8. Sistema de distribución de media o baja tensión (cont.) d. Sistema de lazo primario e. Sistema secundario selectivo f. Doble alimentación secundaria
