Triangulo de Velocidades

Presentación del tema: "Triangulo de Velocidades"— Transcripción de la presentación:

1 Triangulo de Velocidades
NAVEGACION CON CORRIENTES Triangulo de Velocidades (paso a paso) Ihc Vm Vef

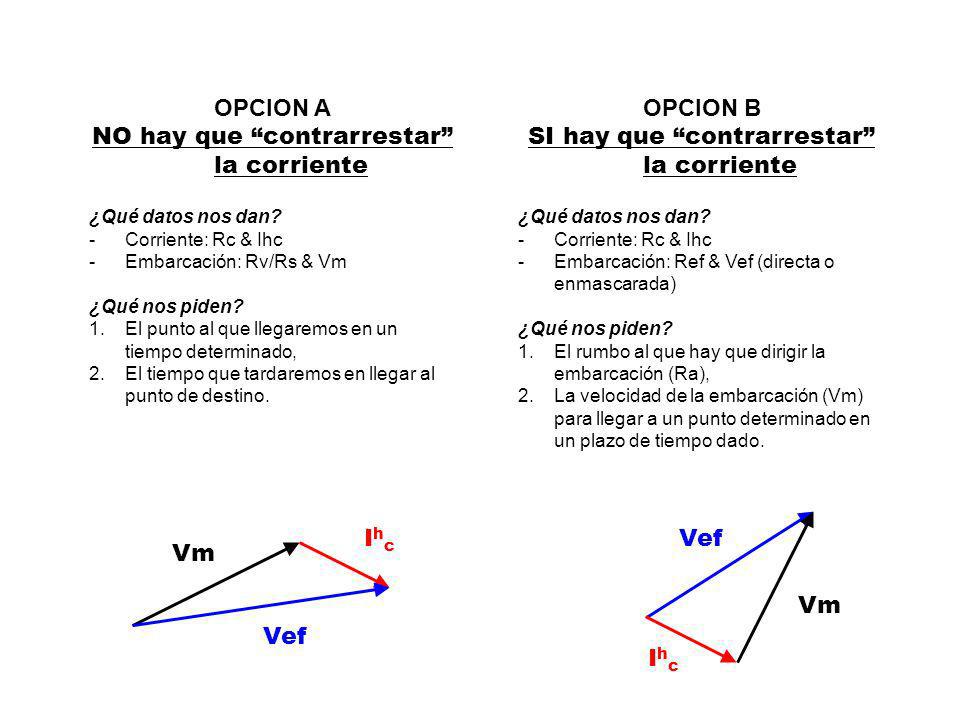

2 NO hay que “contrarrestar” la corriente OPCION B
OPCION A NO hay que “contrarrestar” la corriente ¿Qué datos nos dan? Corriente: Rc & Ihc Embarcación: Rv/Rs & Vm ¿Qué nos piden? El punto al que llegaremos en un tiempo determinado, El tiempo que tardaremos en llegar al punto de destino. OPCION B SI hay que “contrarrestar” la corriente ¿Qué datos nos dan? Corriente: Rc & Ihc Embarcación: Ref & Vef (directa o enmascarada) ¿Qué nos piden? El rumbo al que hay que dirigir la embarcación (Ra), La velocidad de la embarcación (Vm) para llegar a un punto determinado en un plazo de tiempo dado. Ihc Vef Vm Vm Vef Ihc

3 OPCION A – NO HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e” S o

4 OPCION A – NO HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo verdadero Rv (o el rumbo de superficie Rs en presencia de viento) Rv/Rs S o

5 OPCION A – NO HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo verdadero Rv (o el rumbo de superficie Rs en presencia de viento), Trazar sobre dicho rumbo, el vector de la velocidad de maquina (Vm) Rv/Rs Vm S o

6 OPCION A – NO HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo verdadero Rv (o el rumbo de superficie Rs en presencia de viento), Trazar sobre dicho rumbo, el vector de la velocidad de maquina (Vm), Trazar el rumbo de la corriente Rc de forma que interseccione con el rumbo anterior en el extremo final del vector Vm Rv/Rs Vm S o Rc

7 OPCION A – NO HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo verdadero Rv (o el rumbo de superficie Rs en presencia de viento), Trazar sobre dicho rumbo, el vector de la velocidad de maquina (Vm), Trazar el rumbo de la corriente Rc de forma que interseccione con el rumbo anterior en el extremo final del vector Vm, Trazar sobre dicho rumbo, el vector de la intensidad horaria de la corriente (Ihc), con origen en el final de Vm Rv/Rs Ihc Vm S o Rc

8 OPCION A – NO HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo verdadero Rv (o el rumbo de superficie Rs en presencia de viento), Trazar sobre dicho rumbo, el vector de la velocidad de maquina (Vm), Trazar el rumbo de la corriente Rc de forma que interseccione con el rumbo anterior en el extremo final del vector Vm, Trazar sobre dicho rumbo, el vector de la intensidad horaria de la corriente (Ihc), con origen en el final de Vm, Finalmente, trazar la recta definida por el origen del vector Vm y el final del vector Ihc Rv/Rs Ihc Vm S o Rc

9 OPCION A – NO HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo verdadero Rv (o el rumbo de superficie Rs en presencia de viento), Trazar sobre dicho rumbo, el vector de la velocidad de maquina (Vm), Trazar el rumbo de la corriente Rc de forma que interseccione con el rumbo anterior en el extremo final del vector Vm, Trazar sobre dicho rumbo, el vector de la intensidad horaria de la corriente (Ihc), con origen en el final de Vm, Finalmente, trazar la recta definida por el origen del vector Vm y el final del vector Ihc, Esta recta y sentido determina el Rumbo Efectivo (Ref) Rv/Rs Ihc Vm Ref S o Rc

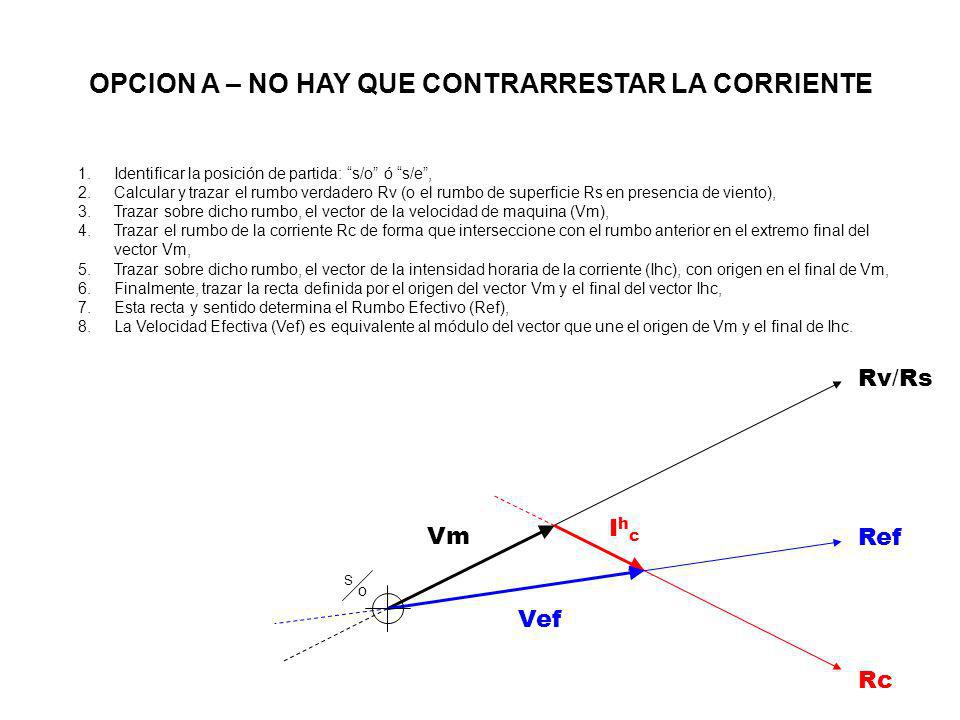

10 OPCION A – NO HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo verdadero Rv (o el rumbo de superficie Rs en presencia de viento), Trazar sobre dicho rumbo, el vector de la velocidad de maquina (Vm), Trazar el rumbo de la corriente Rc de forma que interseccione con el rumbo anterior en el extremo final del vector Vm, Trazar sobre dicho rumbo, el vector de la intensidad horaria de la corriente (Ihc), con origen en el final de Vm, Finalmente, trazar la recta definida por el origen del vector Vm y el final del vector Ihc, Esta recta y sentido determina el Rumbo Efectivo (Ref), La Velocidad Efectiva (Vef) es equivalente al módulo del vector que une el origen de Vm y el final de Ihc. Rv/Rs Ihc Vm Ref S o Vef Rc

11 OPCION B – SI HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e” S o

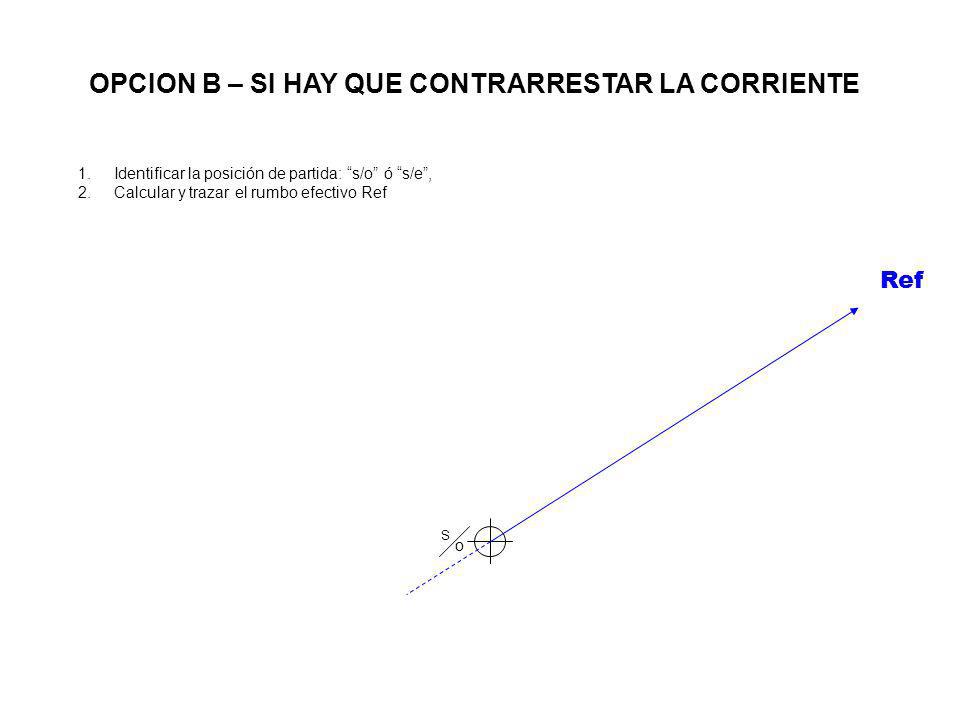

12 OPCION B – SI HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo efectivo Ref Ref S o

13 OPCION B – SI HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo efectivo Ref, Trazar sobre dicho rumbo, el vector de la velocidad efectiva (Vef) Ref Vef S o

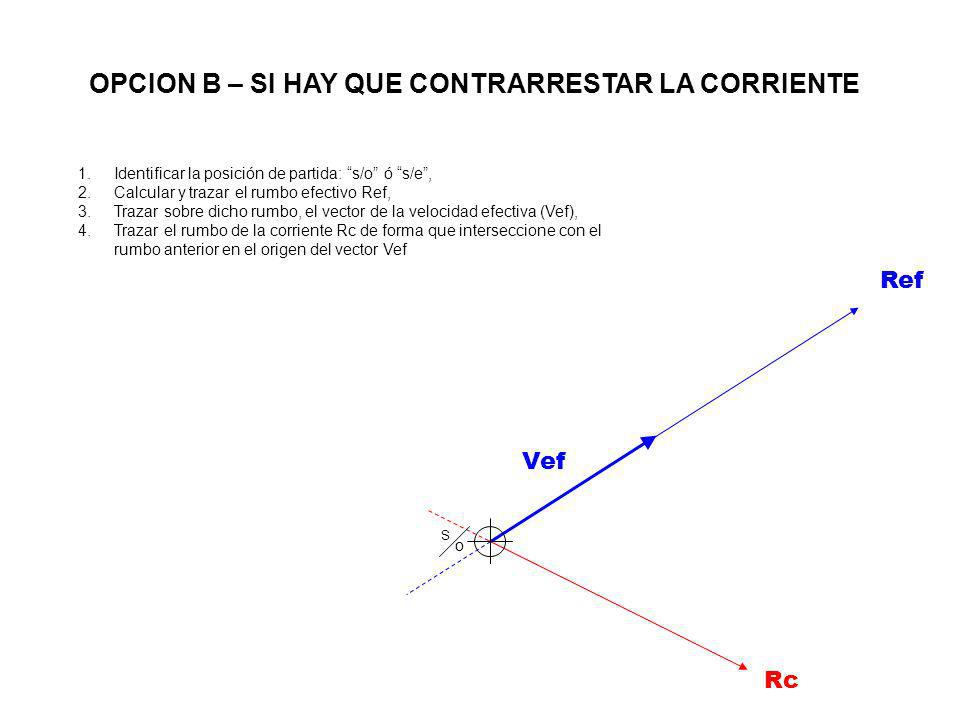

14 OPCION B – SI HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo efectivo Ref, Trazar sobre dicho rumbo, el vector de la velocidad efectiva (Vef), Trazar el rumbo de la corriente Rc de forma que interseccione con el rumbo anterior en el origen del vector Vef Ref Vef S o Rc

15 OPCION B – SI HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo efectivo Ref, Trazar sobre dicho rumbo, el vector de la velocidad efectiva (Vef), Trazar el rumbo de la corriente Rc de forma que interseccione con el rumbo anterior en el origen del vector Vef, Trazar sobre dicho rumbo, el vector de la intensidad horaria de la corriente (Ihc), con origen en el origen del vector Vef Ref Vef S o Ihc Rc

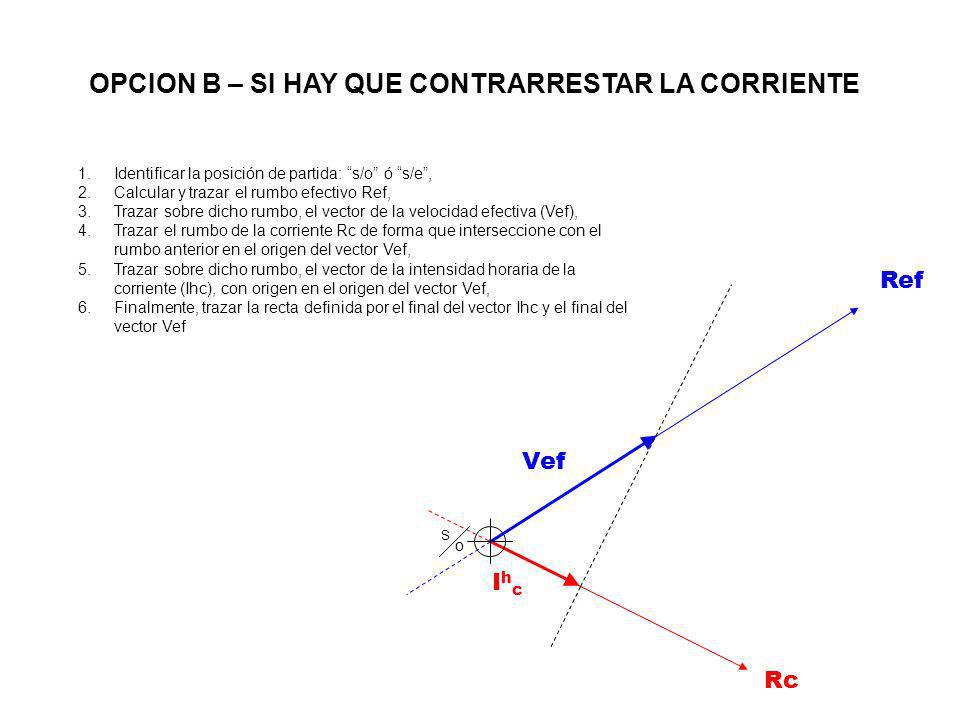

16 OPCION B – SI HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo efectivo Ref, Trazar sobre dicho rumbo, el vector de la velocidad efectiva (Vef), Trazar el rumbo de la corriente Rc de forma que interseccione con el rumbo anterior en el origen del vector Vef, Trazar sobre dicho rumbo, el vector de la intensidad horaria de la corriente (Ihc), con origen en el origen del vector Vef, Finalmente, trazar la recta definida por el final del vector Ihc y el final del vector Vef Ref Vef S o Ihc Rc

17 OPCION B – SI HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo efectivo Ref, Trazar sobre dicho rumbo, el vector de la velocidad efectiva (Vef), Trazar el rumbo de la corriente Rc de forma que interseccione con el rumbo anterior en el origen del vector Vef, Trazar sobre dicho rumbo, el vector de la intensidad horaria de la corriente (Ihc), con origen en el origen del vector Vef, Finalmente, trazar la recta definida por el final del vector Ihc y el final del vector Vef, Esta recta y sentido determina el Rumbo Verdadero (Rv) o de Superficie (Rs) si hay presencia de viento Rv / Rs Ref Vef S o Ihc Rc

18 OPCION B – SI HAY QUE CONTRARRESTAR LA CORRIENTE
Identificar la posición de partida: “s/o” ó “s/e”, Calcular y trazar el rumbo efectivo Ref, Trazar sobre dicho rumbo, el vector de la velocidad efectiva (Vef), Trazar el rumbo de la corriente Rc de forma que interseccione con el rumbo anterior en el origen del vector Vef, Trazar sobre dicho rumbo, el vector de la intensidad horaria de la corriente (Ihc), con origen en el origen del vector Vef, Finalmente, trazar la recta definida por el final del vector Ihc y el final del vector Vef, Esta recta y sentido determina el Rumbo Verdadero (Rv) o de Superficie (Rs) si hay presencia de viento, La Velocidad de Maquina (Vm) es equivalente al módulo del vector que une el final de Ihc y el final de Vef. Rv / Rs Ref Vef Vm S o Ihc Rc
