13 al 24 de Julio, 2009 Taller de Verano en Ciencias para Profesores Facultad de Ciencias, UASLP Dr. José Nieto Navarro CIACYT, UASLP Aplicaciones de energía.

Presentación del tema: "13 al 24 de Julio, 2009 Taller de Verano en Ciencias para Profesores Facultad de Ciencias, UASLP Dr. José Nieto Navarro CIACYT, UASLP Aplicaciones de energía."— Transcripción de la presentación:

1 13 al 24 de Julio, 2009 Taller de Verano en Ciencias para Profesores Facultad de Ciencias, UASLP Dr. José Nieto Navarro CIACYT, UASLP Aplicaciones de energía solar 22 de julio de 2009

2 El sol es una estrella con edad promedio de 4,500 millones de años) que está compuesta de aproximadamente un 72% de hidrógeno, 26% de helio,y 2% de otros elementos químicos. El origen del brillo del sol se debe a reacciones químicas nucleares que ocurren en la parte mas interna donde la temperatura alcanza 15, 000,000 Kelvin. El sol tiene 1,400,000 kilómetros de diámetro.

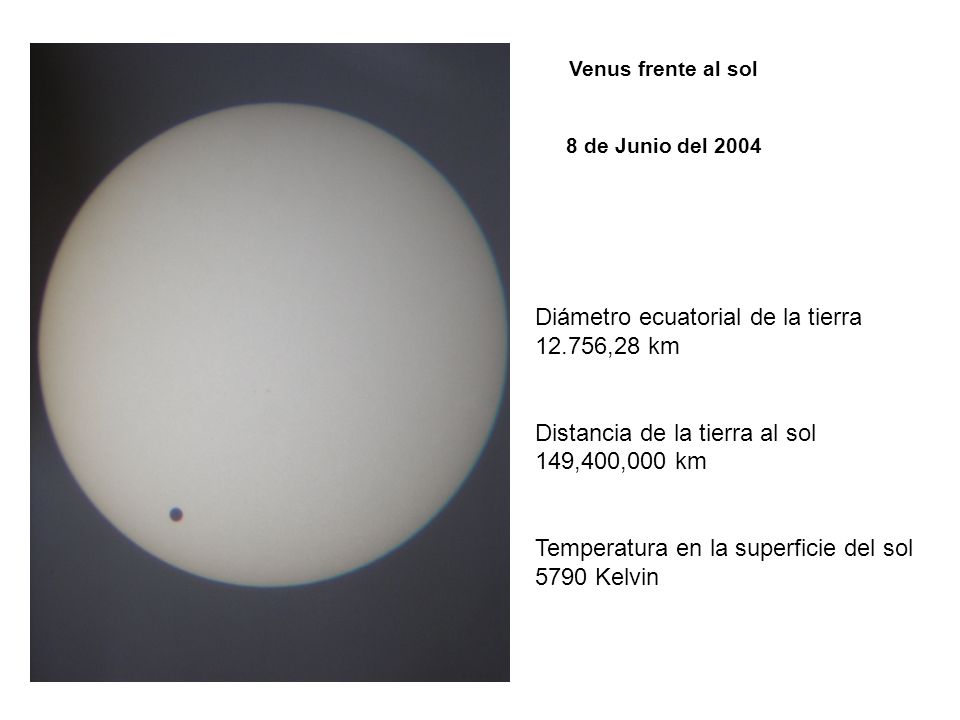

3 Venus frente al sol 8 de Junio del 2004 Diámetro ecuatorial de la tierra 12.756,28 km Distancia de la tierra al sol 149,400,000 km Temperatura en la superficie del sol 5790 Kelvin

4 Tamaño relativo de los planetas del sistema solar

5 El sol representa el 98 % de la masa total del sistema solar Tamaño relativo de los planetas respecto al sol

6 Tamaño relativo del sol respecto a otras estrellas

7

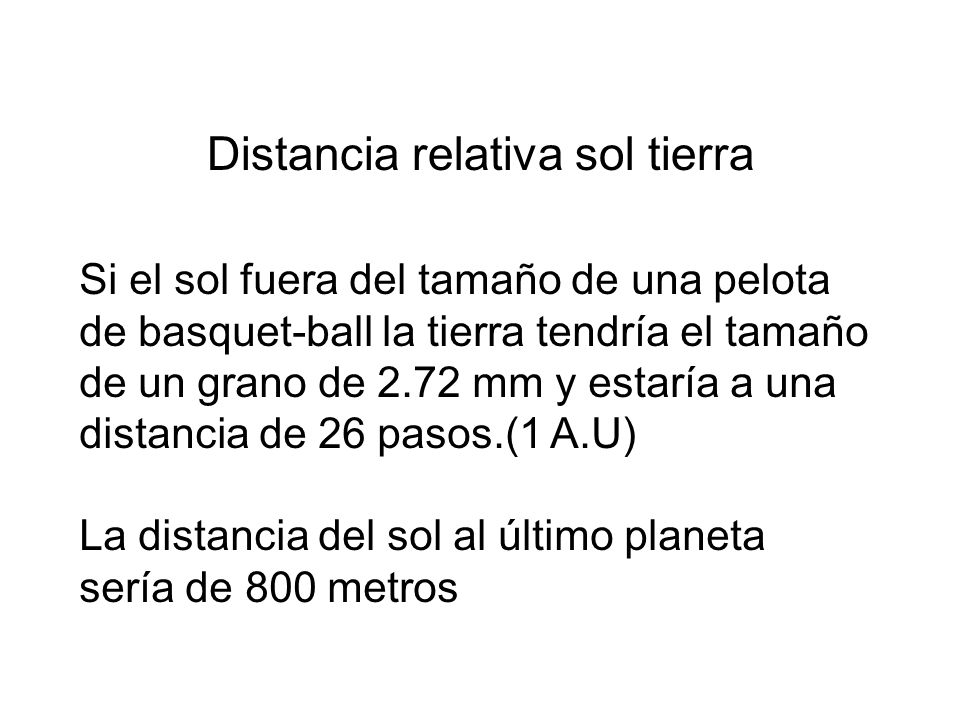

8 Distancia relativa sol tierra Si el sol fuera del tamaño de una pelota de basquet-ball la tierra tendría el tamaño de un grano de 2.72 mm y estaría a una distancia de 26 pasos.(1 A.U) La distancia del sol al último planeta sería de 800 metros

9 El sol gasta cada segundo 4.32 millones de toneladas de su masa que se convierten en energía pura de acuerdo a la fórmula E=mc 2 = 3.86x10 20 megawatios

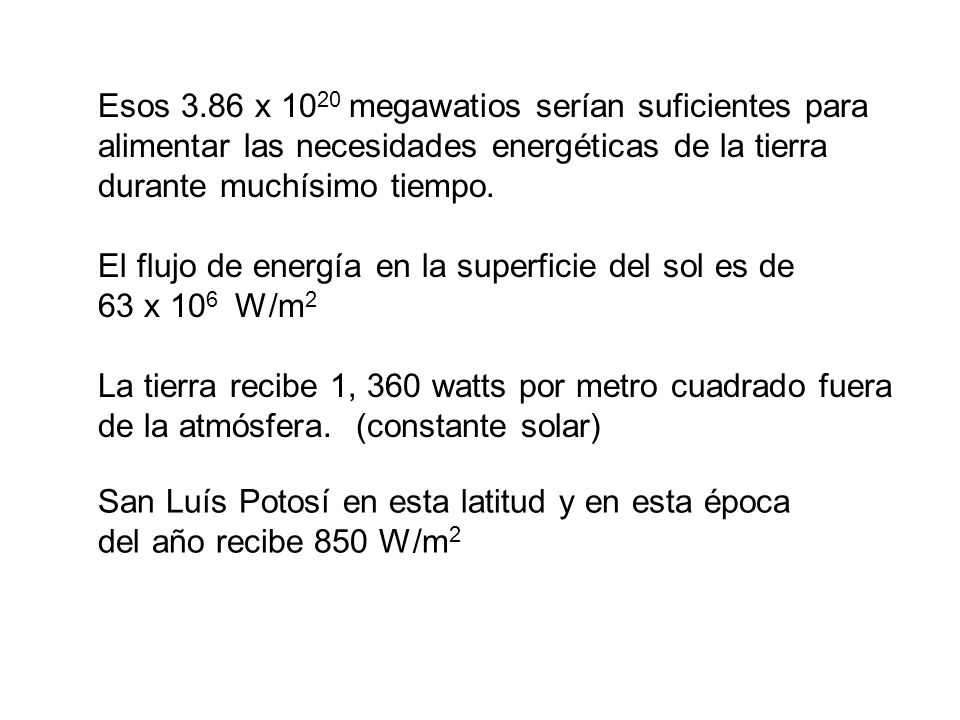

10 Esos 3.86 x 10 20 megawatios serían suficientes para alimentar las necesidades energéticas de la tierra durante muchísimo tiempo. El flujo de energía en la superficie del sol es de 63 x 10 6 W/m 2 La tierra recibe 1, 360 watts por metro cuadrado fuera de la atmósfera. (constante solar) San Luís Potosí en esta latitud y en esta época del año recibe 850 W/m 2

11

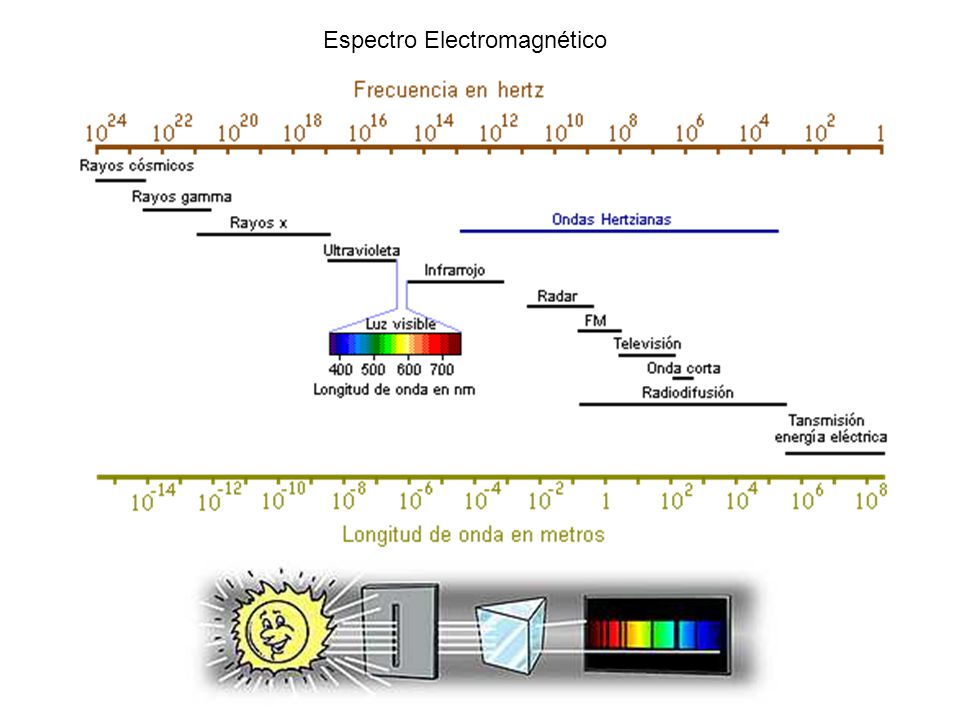

12 Espectro Electromagnético

13

14

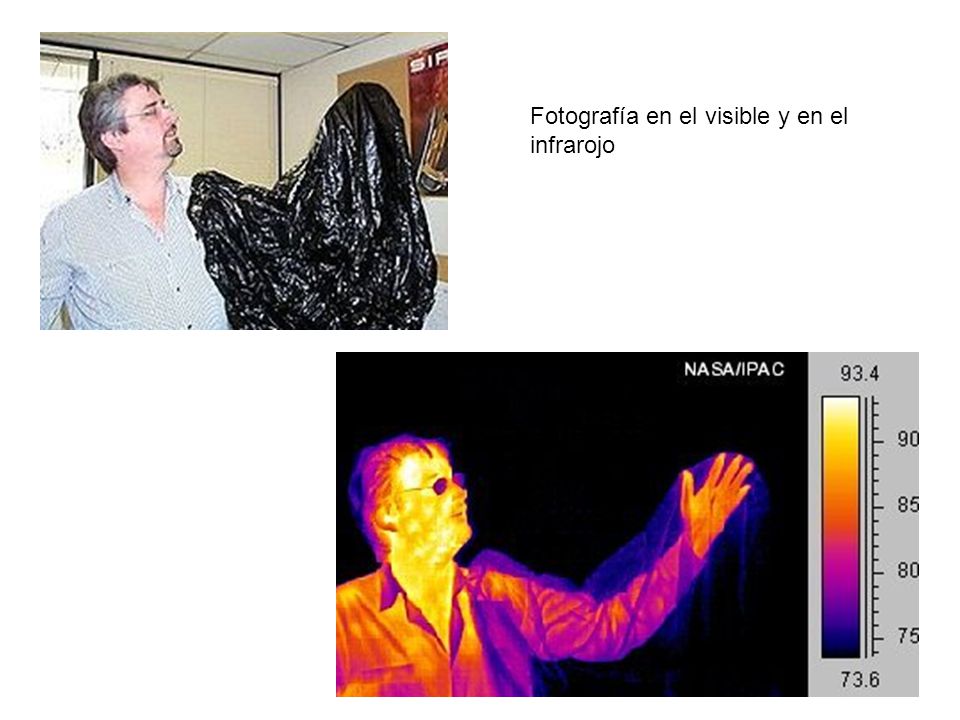

15 Fotografía en el visible y en el infrarojo

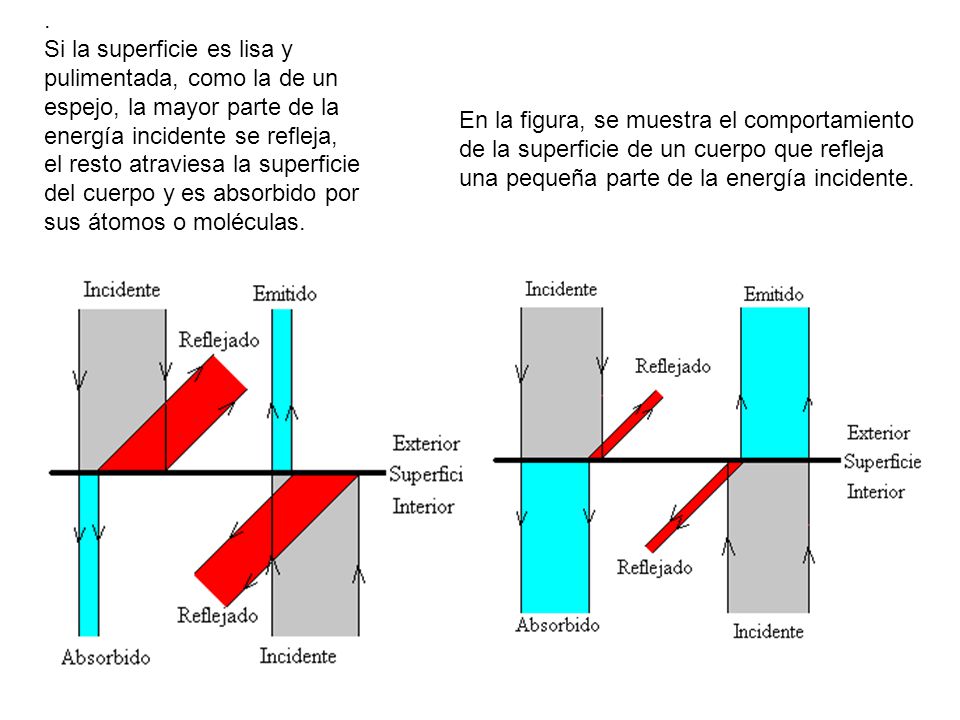

16 . Si la superficie es lisa y pulimentada, como la de un espejo, la mayor parte de la energía incidente se refleja, el resto atraviesa la superficie del cuerpo y es absorbido por sus átomos o moléculas. En la figura, se muestra el comportamiento de la superficie de un cuerpo que refleja una pequeña parte de la energía incidente.

17 Vidrio Recubrimiento Radiación incidente Radiación transmitida Radiación reflejada 100%= Radiación reflejada + radiación transmitida + radiación absorbida

18

19

20

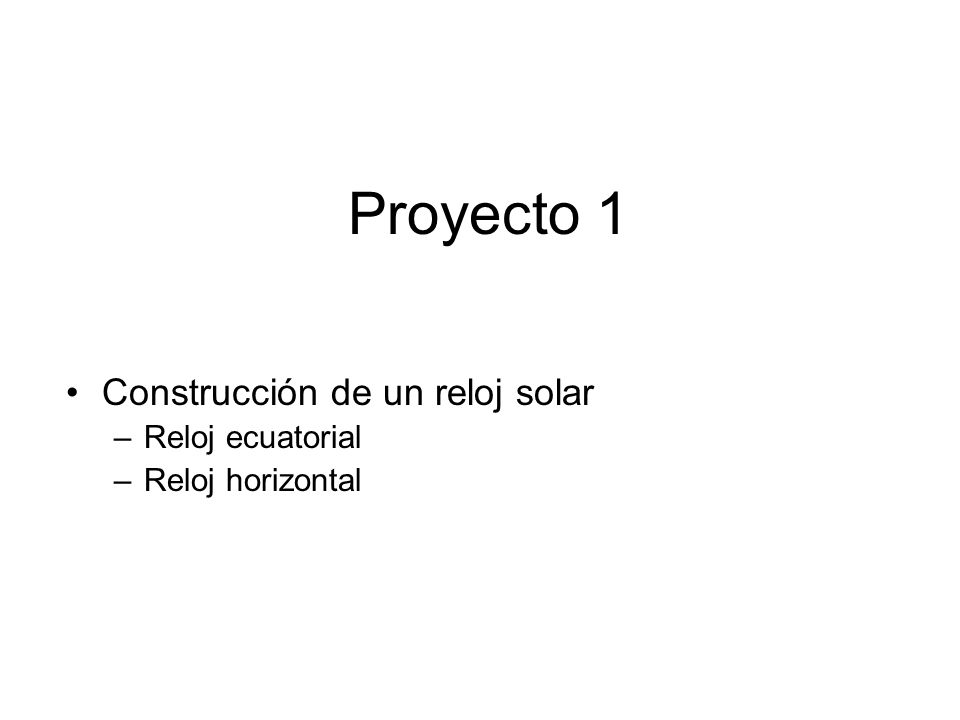

21 Proyecto 1 Construcción de un reloj solar –Reloj ecuatorial –Reloj horizontal

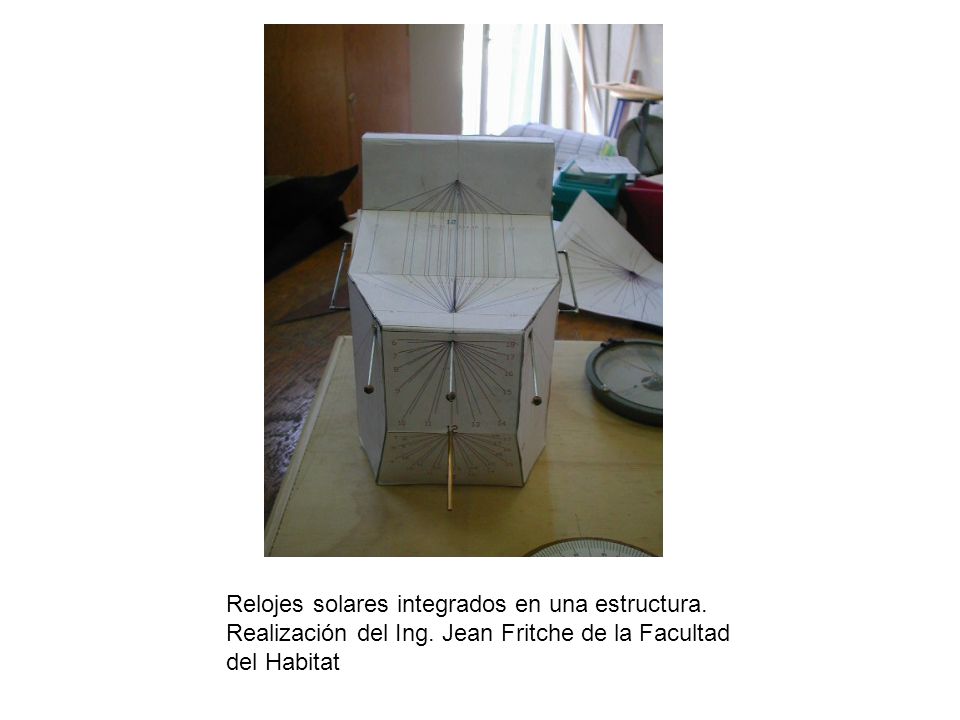

22 Relojes solares integrados en una estructura. Realización del Ing. Jean Fritche de la Facultad del Habitat

23 Método para proyección de lineas de un reloj ecuatorial a uno horizontal.

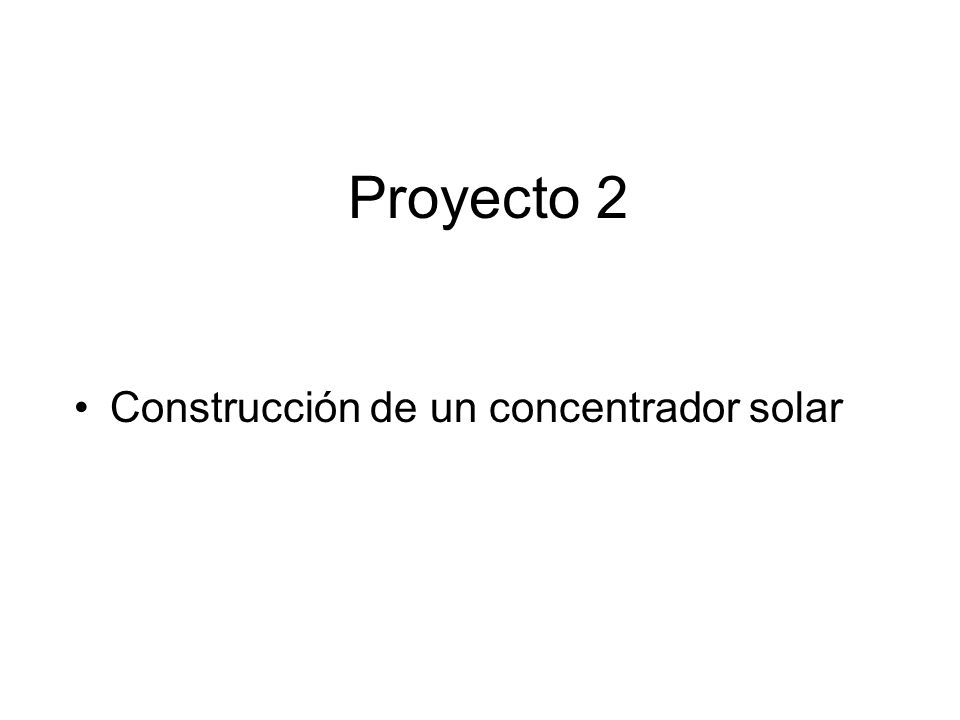

24 Proyecto 2 Construcción de un concentrador solar

25 La elipse La parábola

26

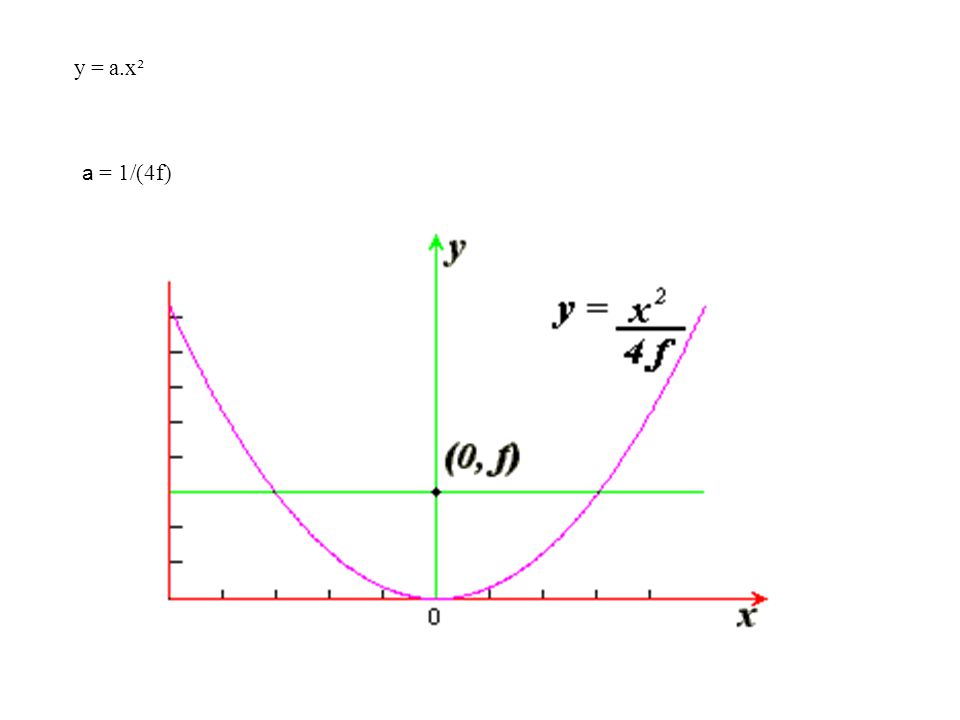

27 y = a.x² a = 1/(4f)

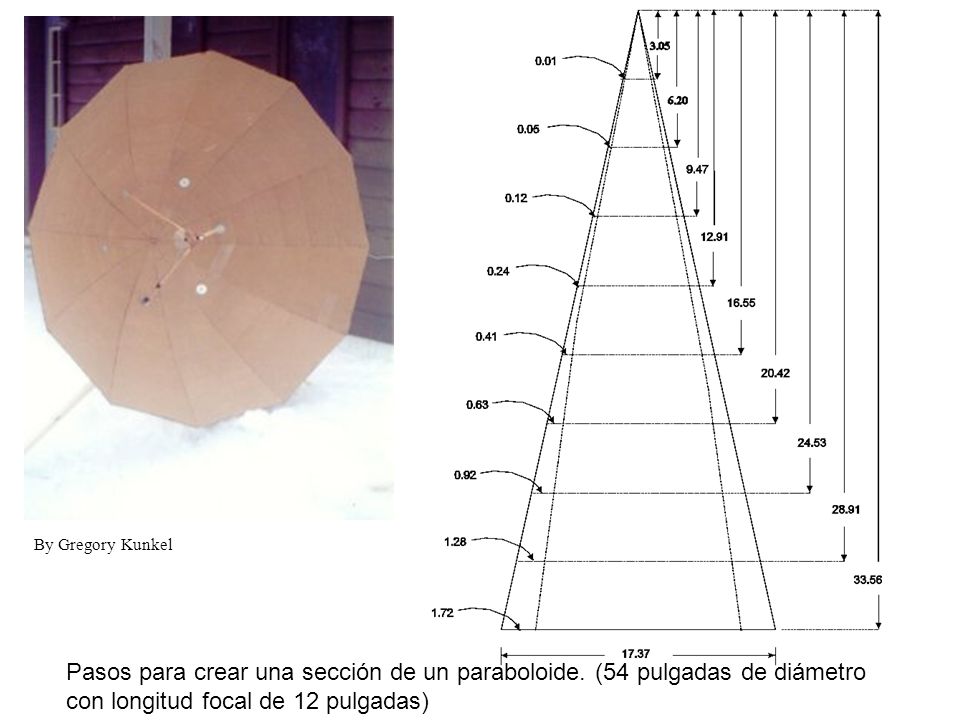

28 By Gregory Kunkel Pasos para crear una sección de un paraboloide. (54 pulgadas de diámetro con longitud focal de 12 pulgadas)

29 Proyecto 3 Construcción de una cocina solar

30 Gracias
