1 TEMA: seguridad intrínseca
NOMBRES: Caiza Orlando CHANGO CARLOS Materia: Control industrial

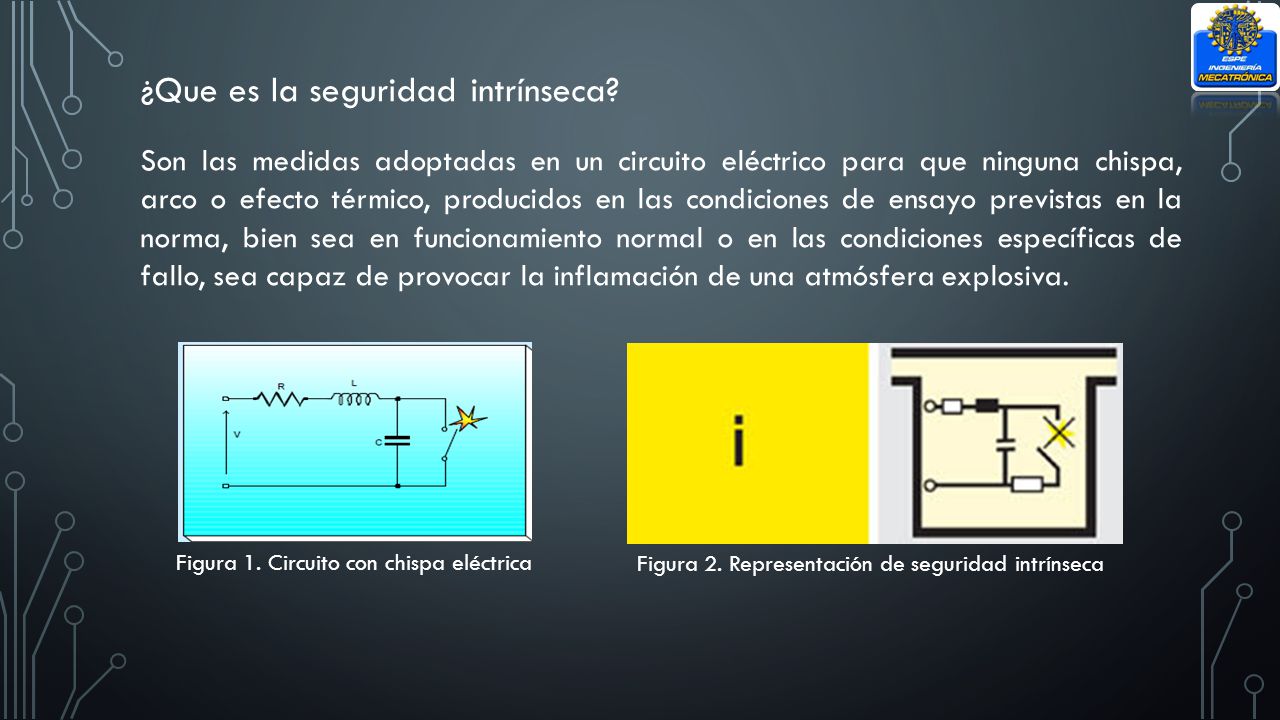

2 ¿Que es la seguridad intrínseca?
Son las medidas adoptadas en un circuito eléctrico para que ninguna chispa, arco o efecto térmico, producidos en las condiciones de ensayo previstas en la norma, bien sea en funcionamiento normal o en las condiciones específicas de fallo, sea capaz de provocar la inflamación de una atmósfera explosiva. Figura 1. Circuito con chispa eléctrica Figura 2. Representación de seguridad intrínseca

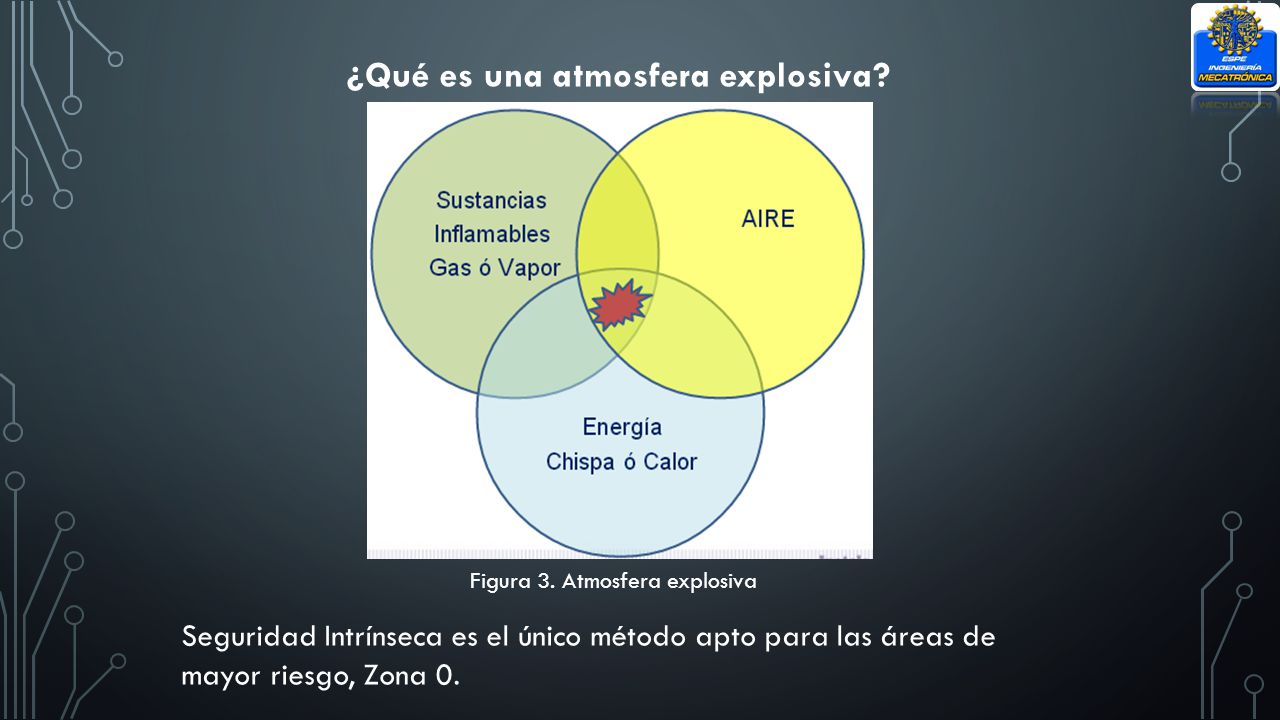

3 ¿Qué es una atmosfera explosiva?
Figura 3. Atmosfera explosiva Seguridad Intrínseca es el único método apto para las áreas de mayor riesgo, Zona 0.

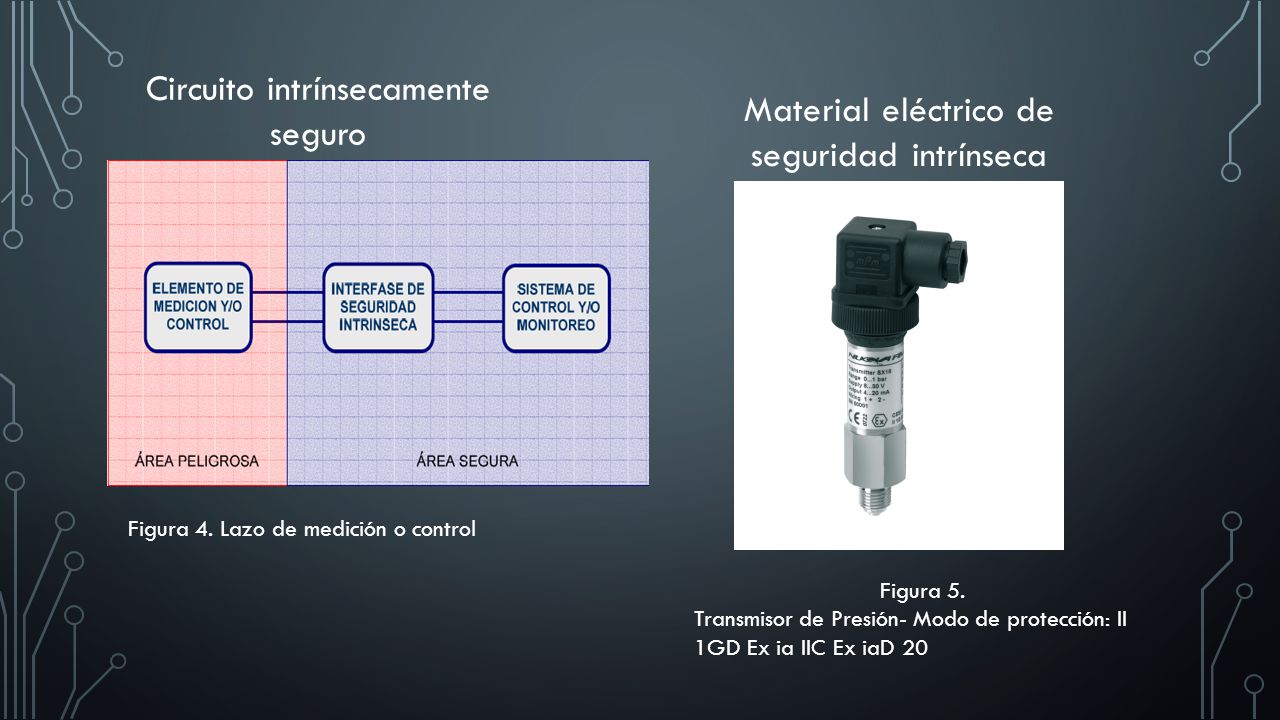

4 Circuito intrínsecamente seguro
Material eléctrico de seguridad intrínseca Figura 4. Lazo de medición o control Figura 5. Transmisor de Presión- Modo de protección: II 1GD Ex ia IIC Ex iaD 20

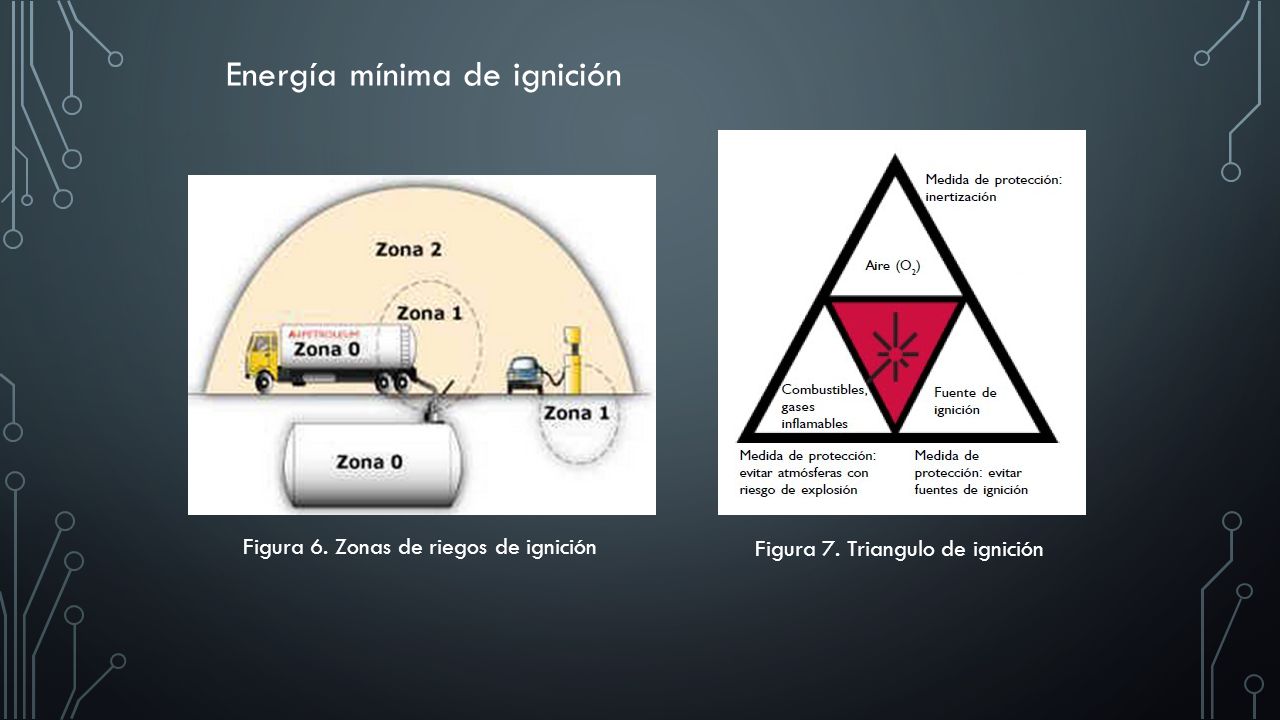

5 Energía mínima de ignición
Figura 6. Zonas de riegos de ignición Figura 7. Triangulo de ignición

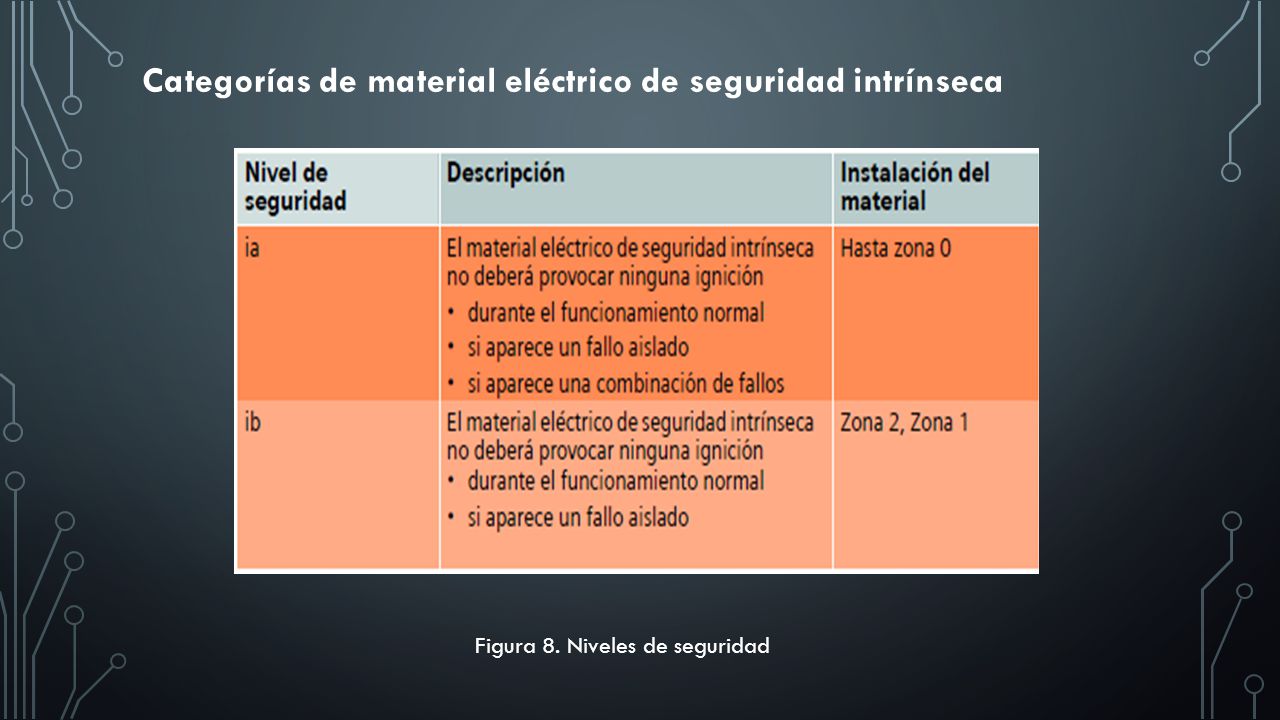

6 Categorías de material eléctrico de seguridad intrínseca
Figura 8. Niveles de seguridad

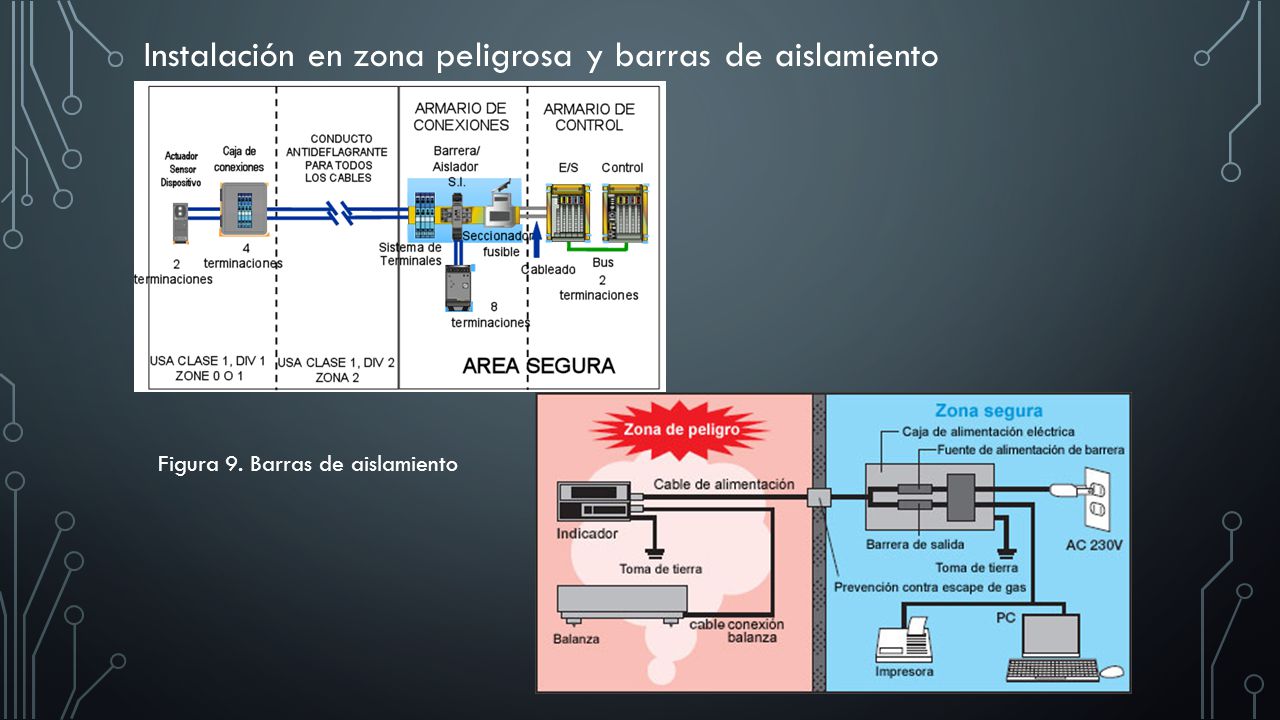

7 Instalación en zona peligrosa y barras de aislamiento islamiento
Figura 9. Barras de aislamiento

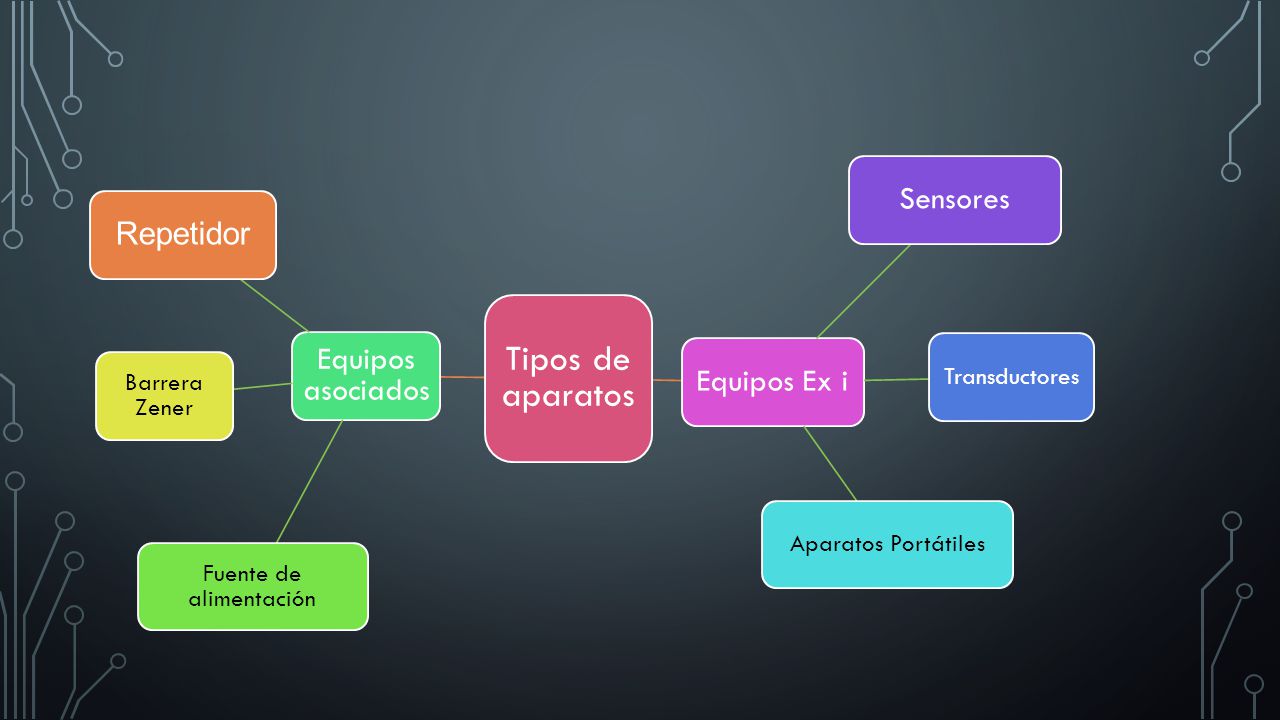

8 Fuente de alimentación
Tipos de aparatos Equipos Ex i Sensores Transductores Aparatos Portátiles Equipos asociados Fuente de alimentación Barrera Zener Repetidor

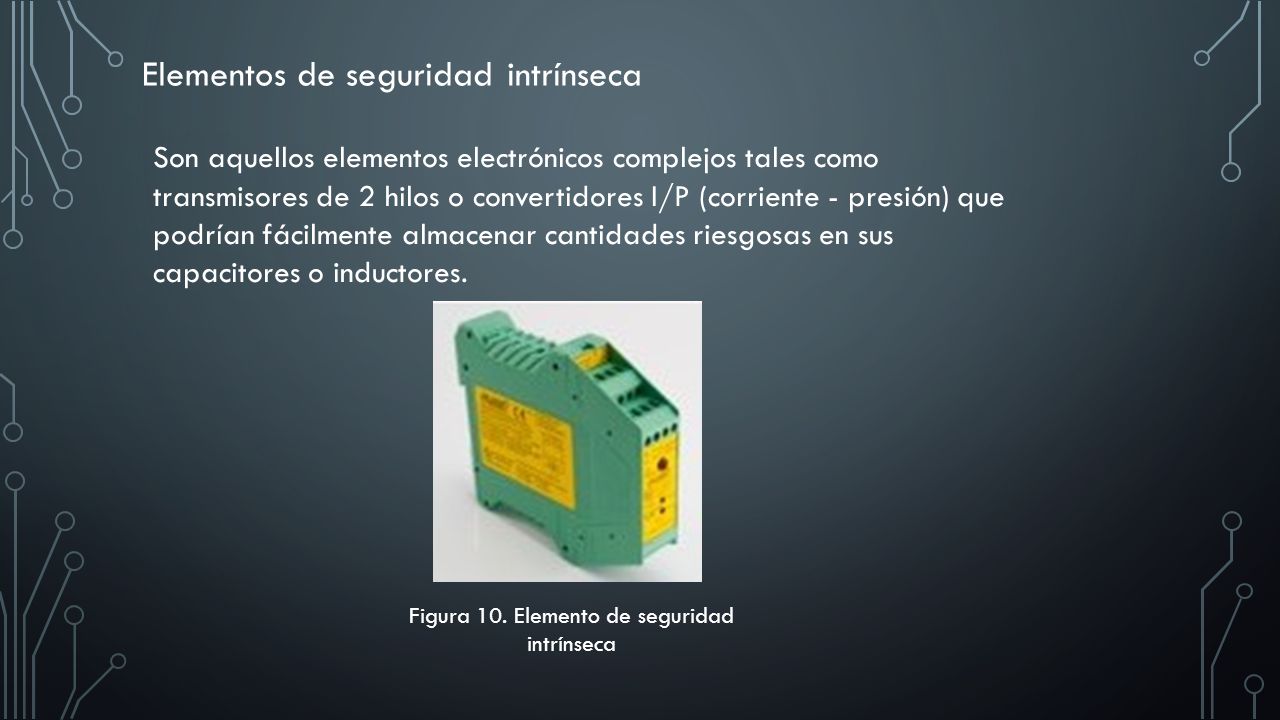

9 Figura 10. Elemento de seguridad intrínseca
Elementos de seguridad intrínseca Son aquellos elementos electrónicos complejos tales como transmisores de 2 hilos o convertidores I/P (corriente - presión) que podrían fácilmente almacenar cantidades riesgosas en sus capacitores o inductores. Figura 10. Elemento de seguridad intrínseca

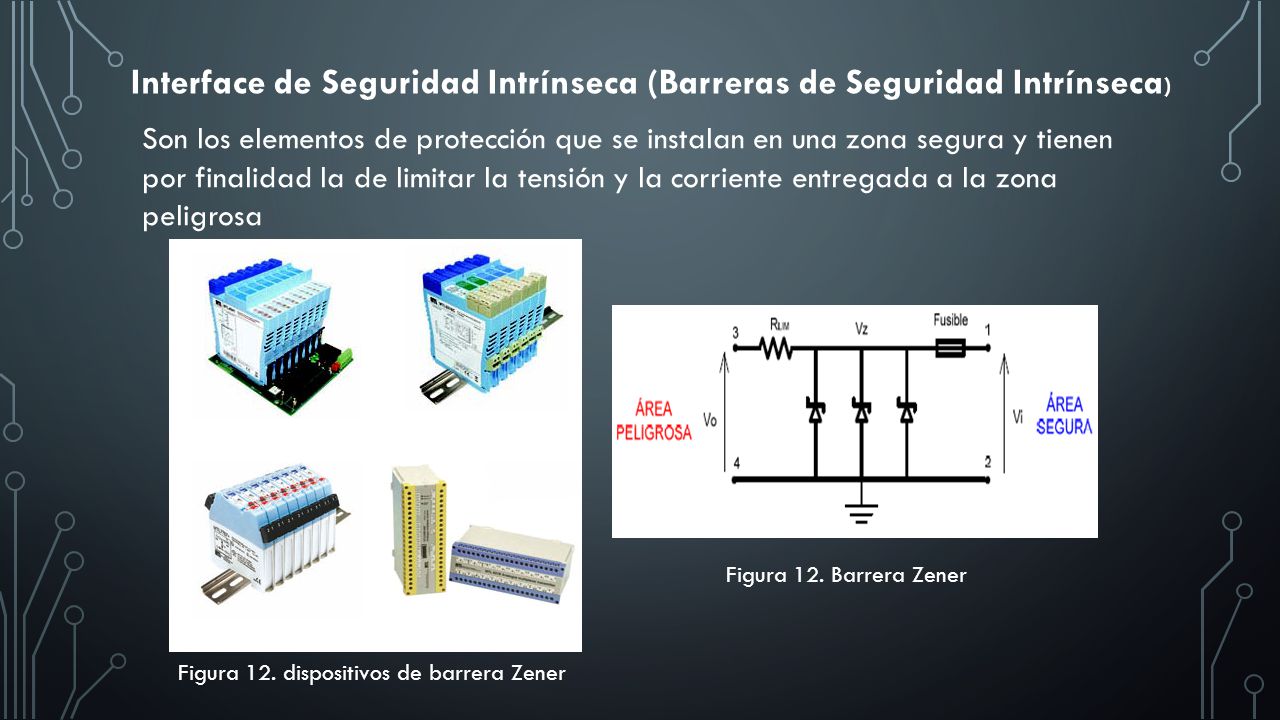

10 Interface de Seguridad Intrínseca (Barreras de Seguridad Intrínseca)
Son los elementos de protección que se instalan en una zona segura y tienen por finalidad la de limitar la tensión y la corriente entregada a la zona peligrosa Figura 12. Barrera Zener Figura 12. dispositivos de barrera Zener

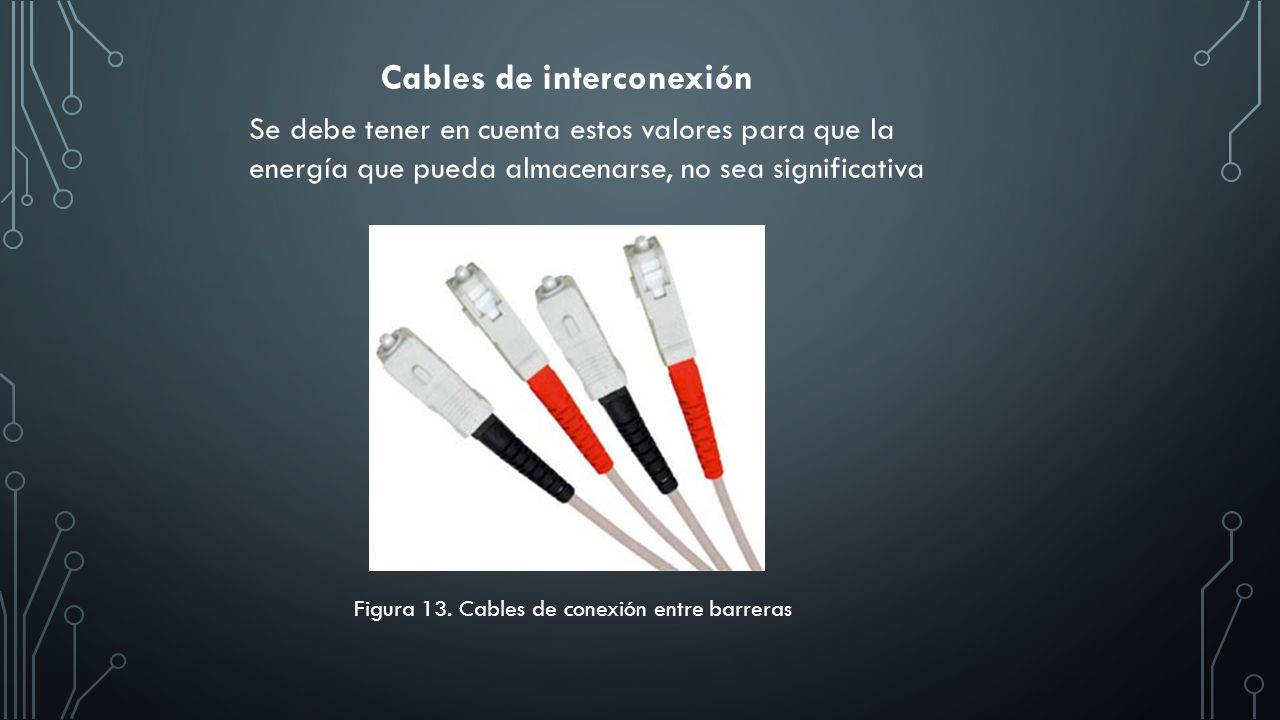

11 Cables de interconexión
Se debe tener en cuenta estos valores para que la energía que pueda almacenarse, no sea significativa Figura 13. Cables de conexión entre barreras

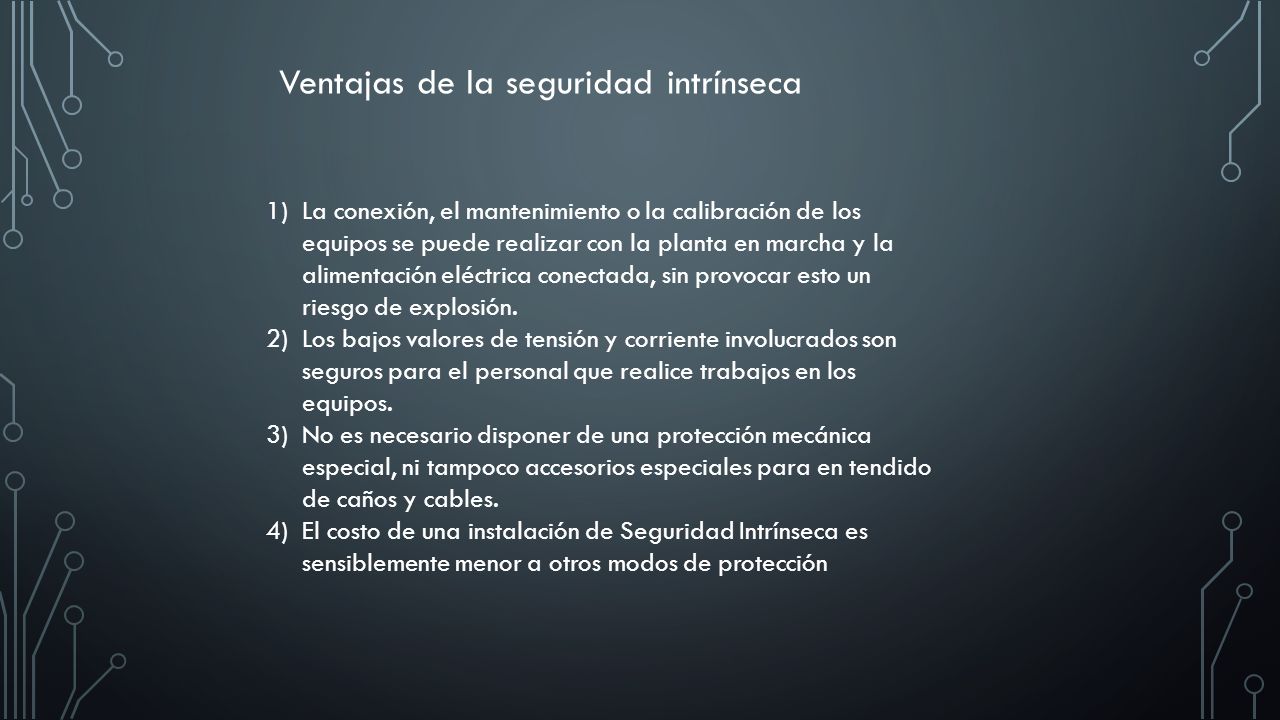

12 Ventajas de la seguridad intrínseca
La conexión, el mantenimiento o la calibración de los equipos se puede realizar con la planta en marcha y la alimentación eléctrica conectada, sin provocar esto un riesgo de explosión. Los bajos valores de tensión y corriente involucrados son seguros para el personal que realice trabajos en los equipos. No es necesario disponer de una protección mecánica especial, ni tampoco accesorios especiales para en tendido de caños y cables. El costo de una instalación de Seguridad Intrínseca es sensiblemente menor a otros modos de protección

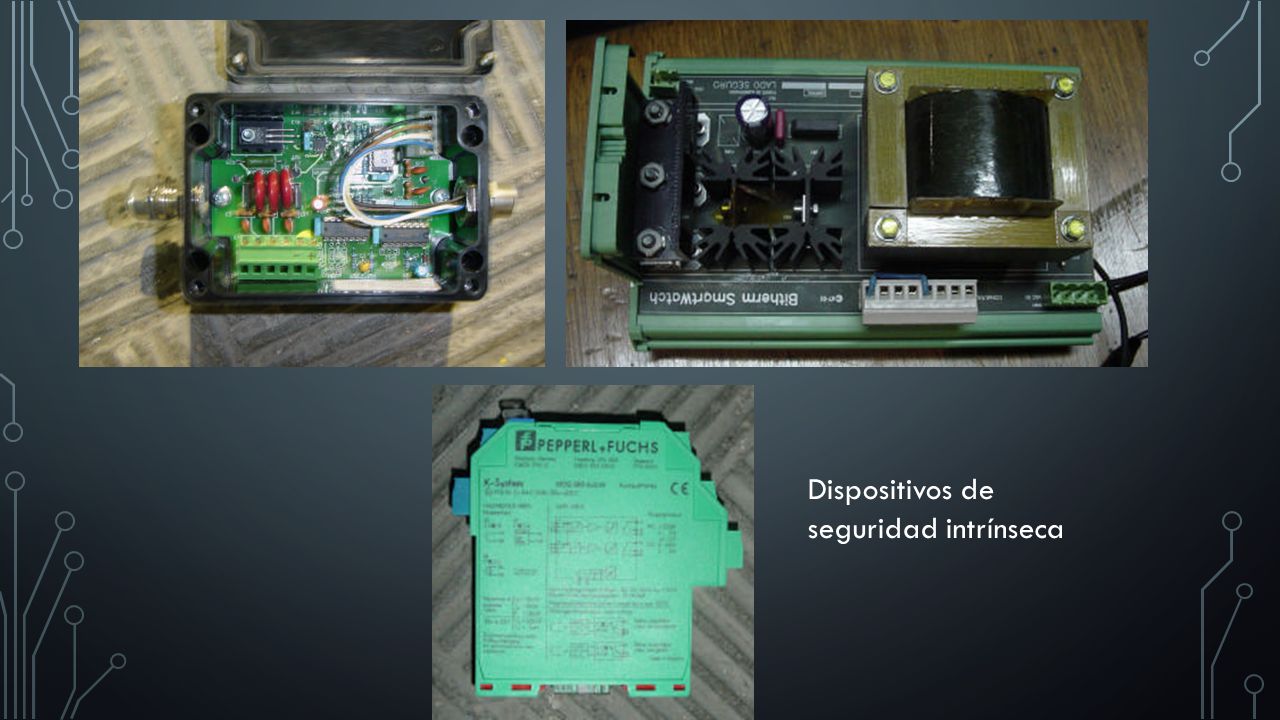

13 Dispositivos de seguridad intrínseca
