INSTALACIONES-2 TEMA 5 INTRODUCCIÓN A LAS INSTALACIONES DE CALEFACCIÓN

Presentación del tema: "INSTALACIONES-2 TEMA 5 INTRODUCCIÓN A LAS INSTALACIONES DE CALEFACCIÓN"— Transcripción de la presentación:

1 INSTALACIONES-2 TEMA 5 INTRODUCCIÓN A LAS INSTALACIONES DE CALEFACCIÓN
DEPARTAMENTO DE CONSTRUCCIONES ARQUITECTÓNICAS TEMA 5 INTRODUCCIÓN A LAS INSTALACIONES DE CALEFACCIÓN TIPOS Y ALMACENAMIENTO DE LOS COMBUSTIBLES CURSO 07-08 4º C Profesor: Dr. D. Julián Domene García

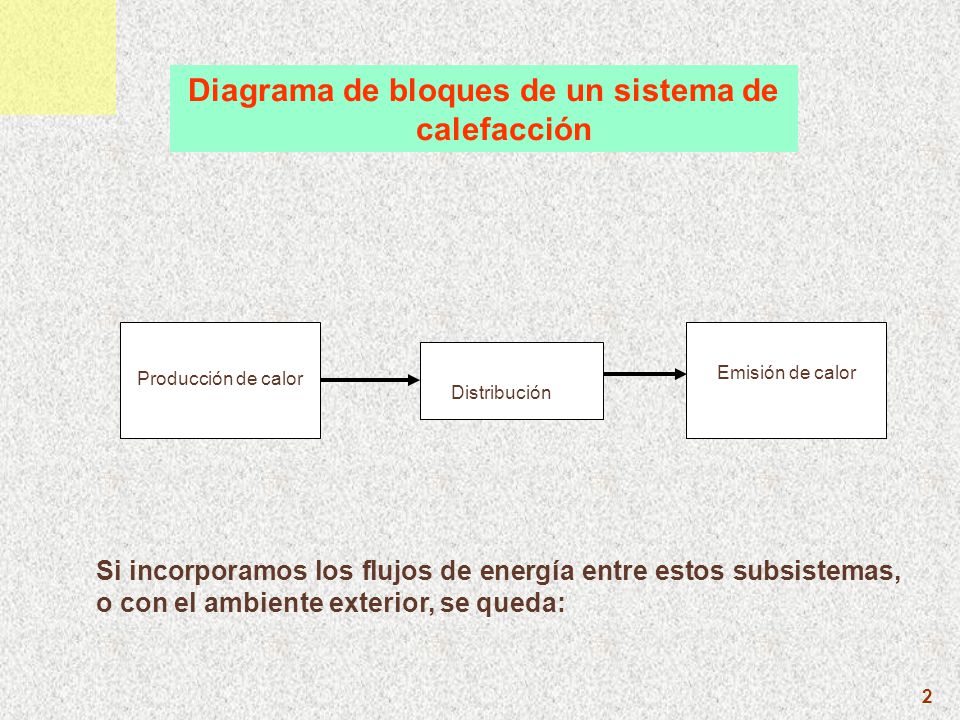

2 Diagrama de bloques de un sistema de calefacción
Producción de calor Distribución Emisión de calor Si incorporamos los flujos de energía entre estos subsistemas, o con el ambiente exterior, se queda: 2

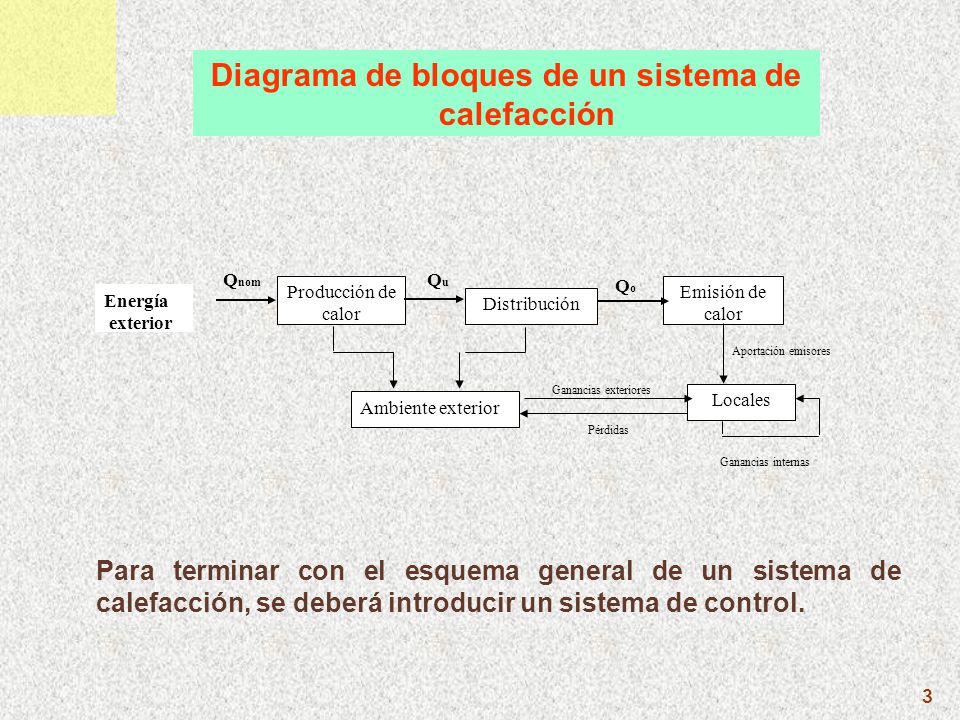

3 Diagrama de bloques de un sistema de calefacción
Qnom Qu Qo Producción de calor Emisión de calor Energía exterior Distribución Aportación emisores Ganancias exteriores Locales Ambiente exterior Pérdidas Ganancias internas Para terminar con el esquema general de un sistema de calefacción, se deberá introducir un sistema de control. 3

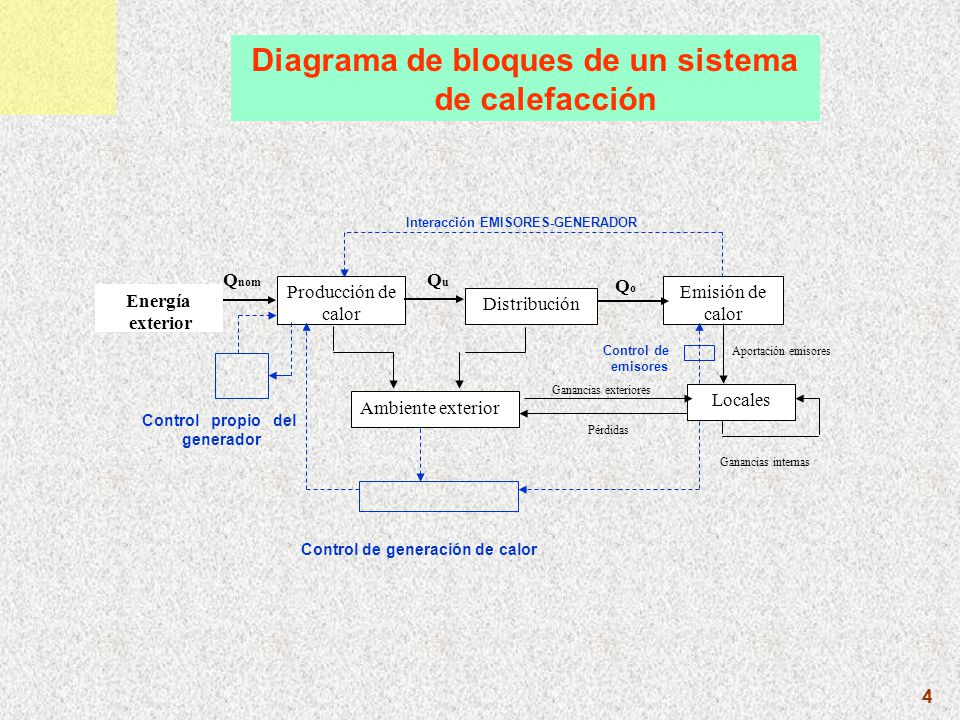

4 Diagrama de bloques de un sistema de calefacción
Interacción EMISORES-GENERADOR Qnom Qu Qo Producción de calor Emisión de calor Energía exterior Distribución Control de emisores Aportación emisores Ganancias exteriores Locales Ambiente exterior Control propio del generador Pérdidas Ganancias internas Control de generación de calor 4

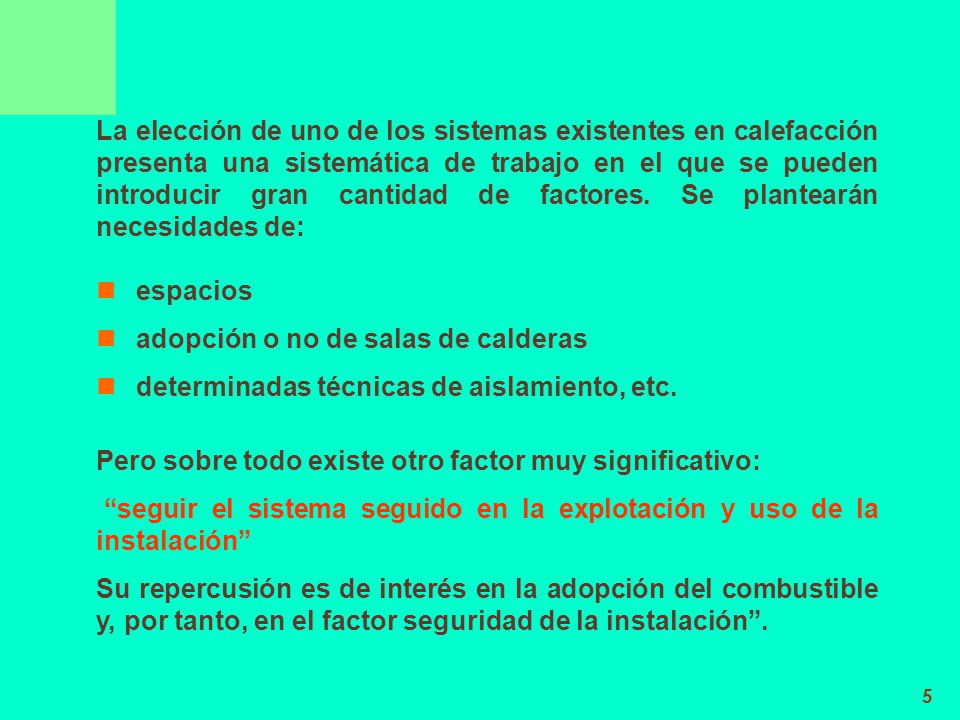

5 adopción o no de salas de calderas
La elección de uno de los sistemas existentes en calefacción presenta una sistemática de trabajo en el que se pueden introducir gran cantidad de factores. Se plantearán necesidades de: espacios adopción o no de salas de calderas determinadas técnicas de aislamiento, etc. Pero sobre todo existe otro factor muy significativo: “seguir el sistema seguido en la explotación y uso de la instalación” Su repercusión es de interés en la adopción del combustible y, por tanto, en el factor seguridad de la instalación”. 5

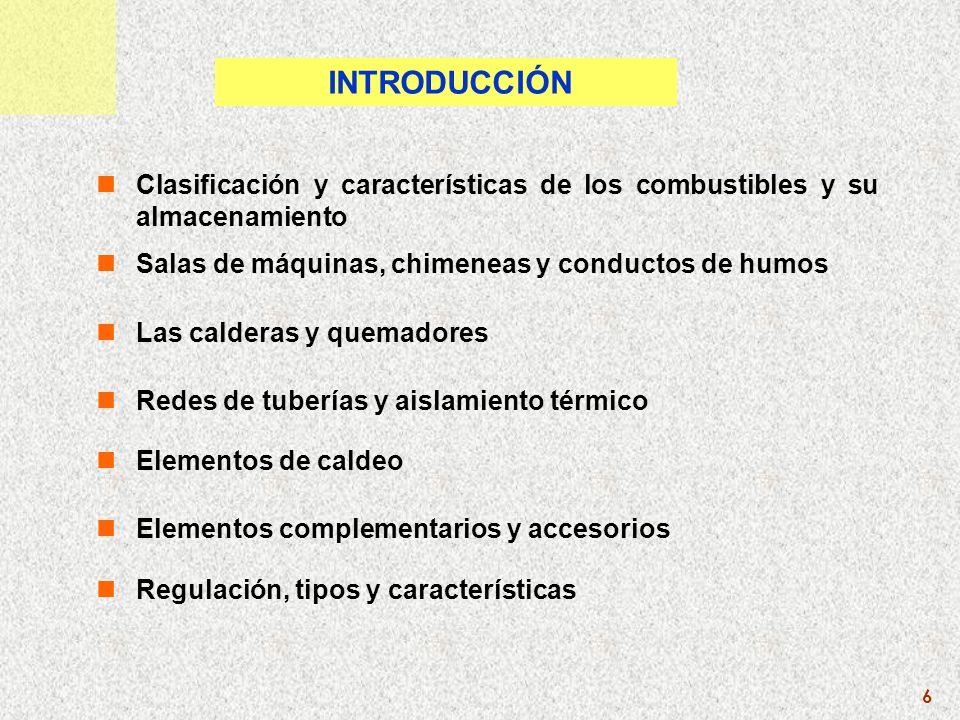

6 INTRODUCCIÓN Clasificación y características de los combustibles y su almacenamiento Salas de máquinas, chimeneas y conductos de humos Las calderas y quemadores Redes de tuberías y aislamiento térmico Elementos de caldeo Elementos complementarios y accesorios Regulación, tipos y características 6

7 CLASIFICACIÓN Y CARACTERÍSTICAS DE LOS COMBUSTIBLES
Es de la mayor importancia una adecuada selección del tipo de energía a utilizar, ya que ello repercute de manera muy directa sobre el coste de explotación. Así mismo, deben considerarse otros factores ajenos a los económicos que influyen en la elección de la fuente de energía, como son: La facilidad de almacenamiento La limpieza Contaminación Mantenimiento etc. Los combustibles se dividen en: Sólidos Líquidos Gaseosos 7

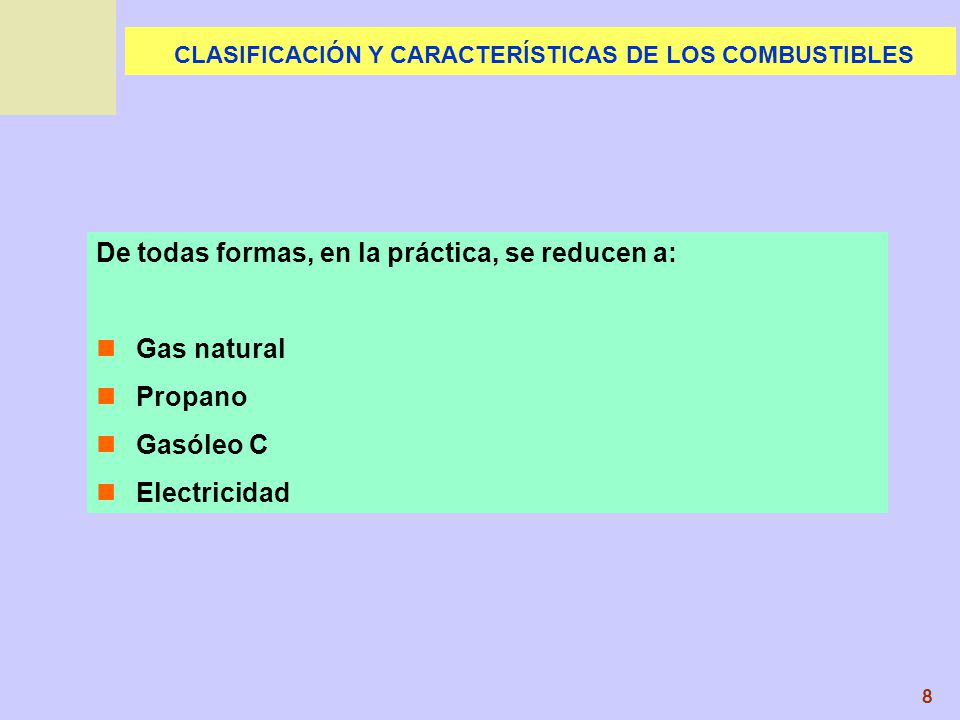

8 CLASIFICACIÓN Y CARACTERÍSTICAS DE LOS COMBUSTIBLES
De todas formas, en la práctica, se reducen a: Gas natural Propano Gasóleo C Electricidad 8

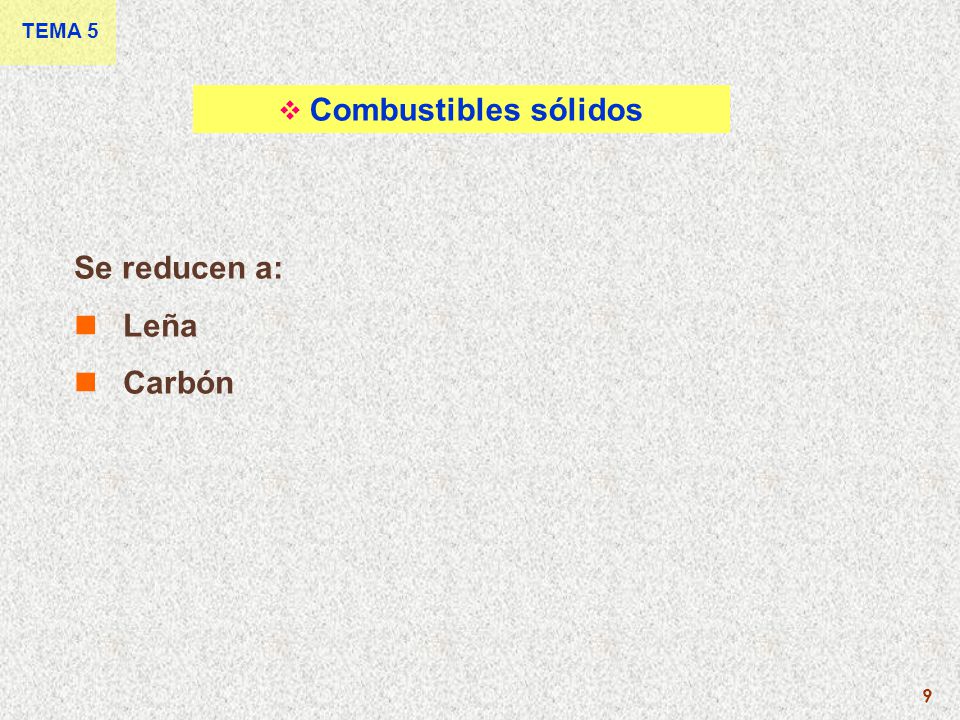

9 TEMA 5 Combustibles sólidos Se reducen a: Leña Carbón 9

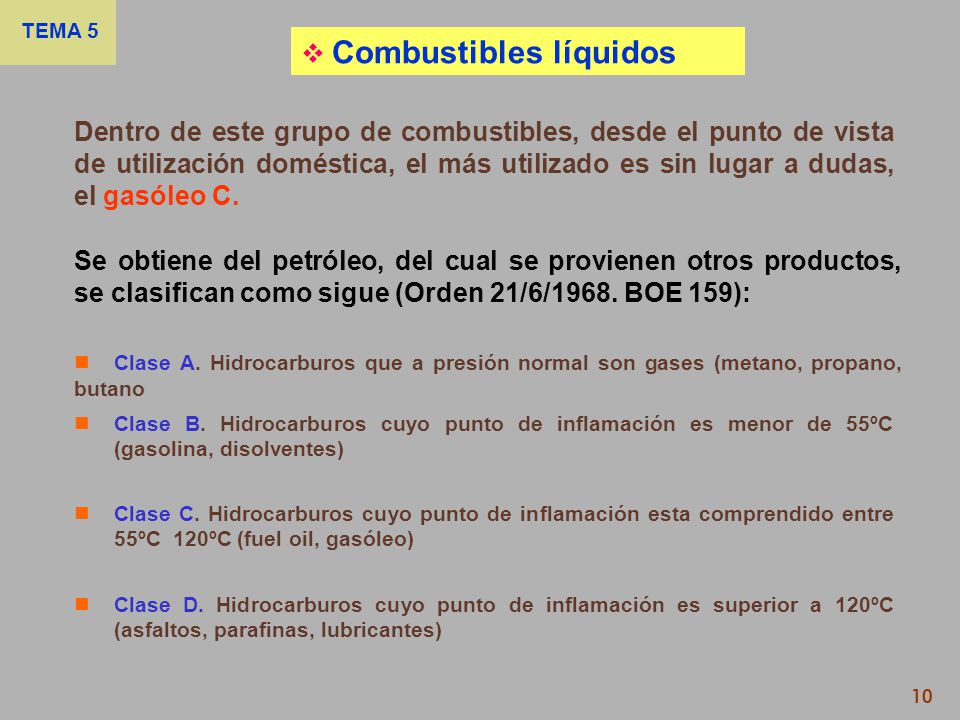

10 Combustibles líquidos
TEMA 5 Combustibles líquidos Dentro de este grupo de combustibles, desde el punto de vista de utilización doméstica, el más utilizado es sin lugar a dudas, el gasóleo C. Se obtiene del petróleo, del cual se provienen otros productos, se clasifican como sigue (Orden 21/6/1968. BOE 159): Clase A. Hidrocarburos que a presión normal son gases (metano, propano, butano Clase B. Hidrocarburos cuyo punto de inflamación es menor de 55ºC (gasolina, disolventes) Clase C. Hidrocarburos cuyo punto de inflamación esta comprendido entre 55ºC 120ºC (fuel oil, gasóleo) Clase D. Hidrocarburos cuyo punto de inflamación es superior a 120ºC (asfaltos, parafinas, lubricantes) 10

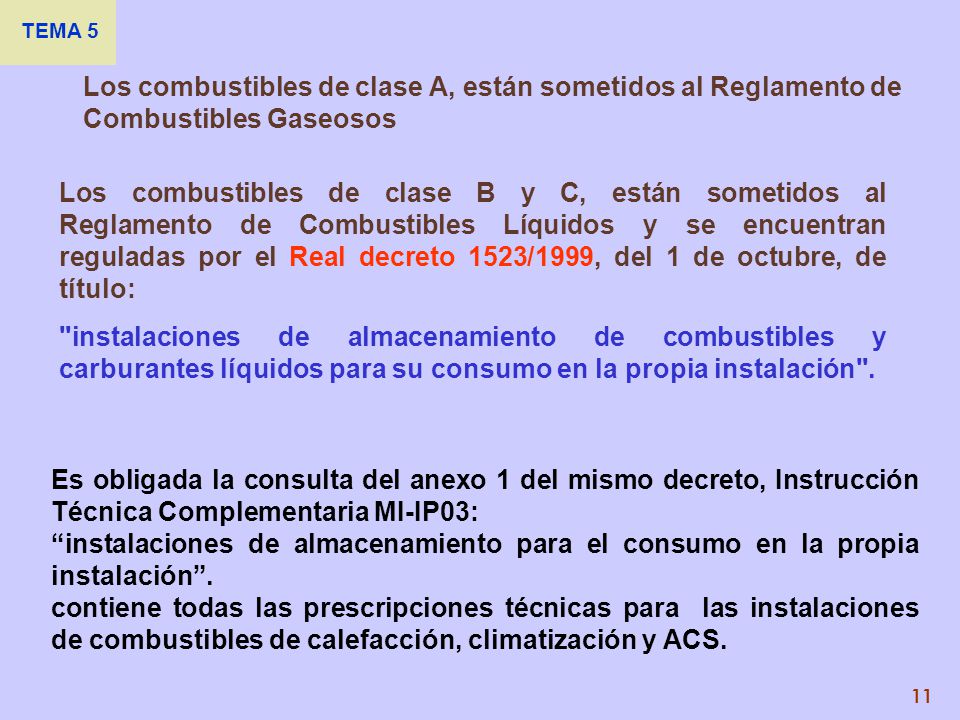

11 TEMA 5 Los combustibles de clase A, están sometidos al Reglamento de Combustibles Gaseosos Los combustibles de clase B y C, están sometidos al Reglamento de Combustibles Líquidos y se encuentran reguladas por el Real decreto 1523/1999, del 1 de octubre, de título: "instalaciones de almacenamiento de combustibles y carburantes líquidos para su consumo en la propia instalación". Es obligada la consulta del anexo 1 del mismo decreto, Instrucción Técnica Complementaria MI-IP03: “instalaciones de almacenamiento para el consumo en la propia instalación”. contiene todas las prescripciones técnicas para las instalaciones de combustibles de calefacción, climatización y ACS. 11

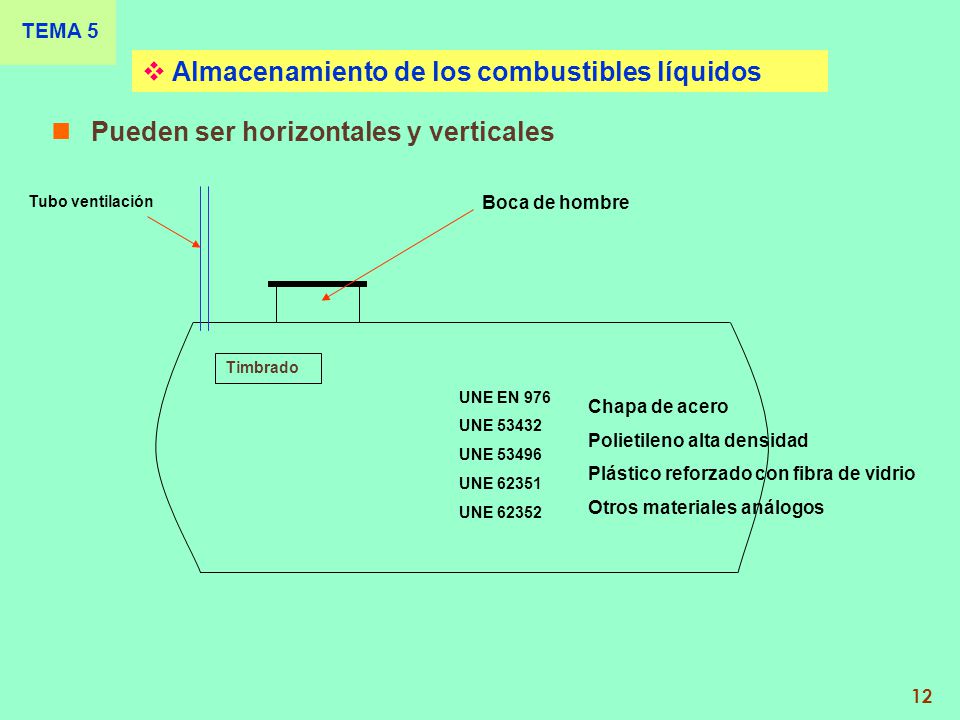

12 Almacenamiento de los combustibles líquidos
TEMA 5 Almacenamiento de los combustibles líquidos Pueden ser horizontales y verticales Tubo ventilación Boca de hombre Timbrado UNE EN 976 UNE 53432 UNE 53496 UNE 62351 UNE 62352 Chapa de acero Polietileno alta densidad Plástico reforzado con fibra de vidrio Otros materiales análogos 12

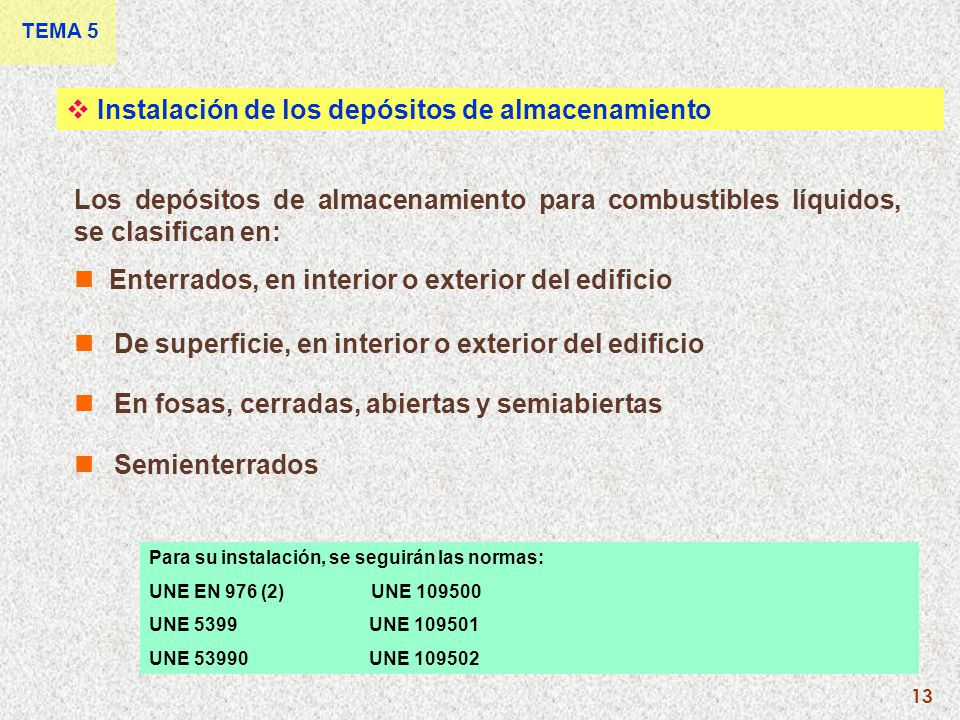

13 Instalación de los depósitos de almacenamiento
TEMA 5 Instalación de los depósitos de almacenamiento Los depósitos de almacenamiento para combustibles líquidos, se clasifican en: Enterrados, en interior o exterior del edificio De superficie, en interior o exterior del edificio En fosas, cerradas, abiertas y semiabiertas Semienterrados Para su instalación, se seguirán las normas: UNE EN 976 (2) UNE UNE UNE UNE UNE 13

14 Depósitos enterrados, interior del edificio
TEMA 5 Depósitos enterrados, interior del edificio 14

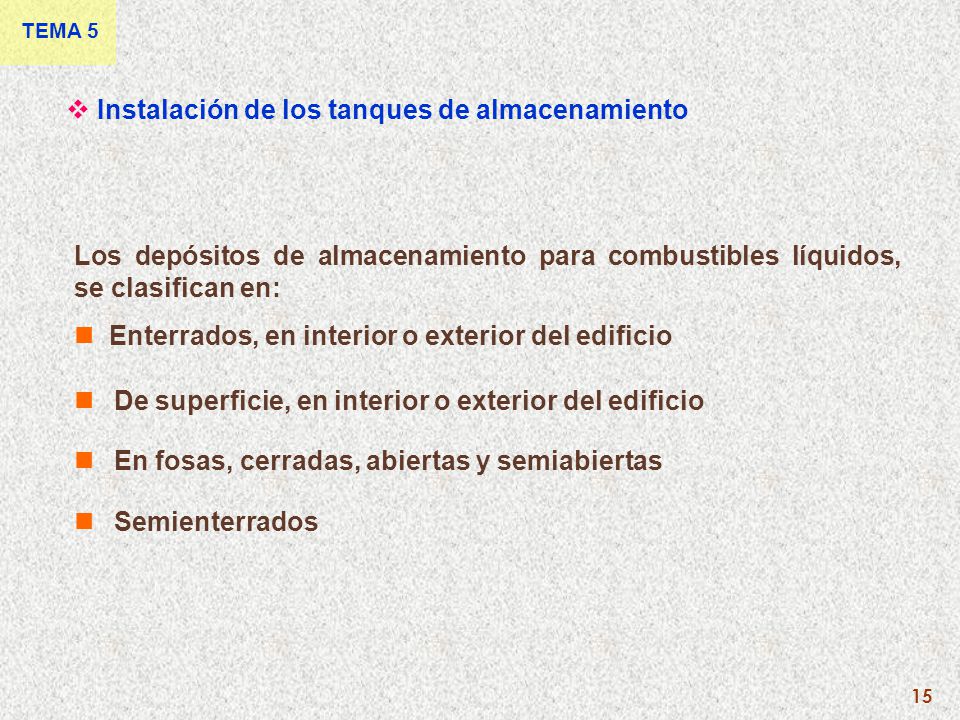

15 Instalación de los tanques de almacenamiento
TEMA 5 Instalación de los tanques de almacenamiento Los depósitos de almacenamiento para combustibles líquidos, se clasifican en: Enterrados, en interior o exterior del edificio De superficie, en interior o exterior del edificio En fosas, cerradas, abiertas y semiabiertas Semienterrados 15

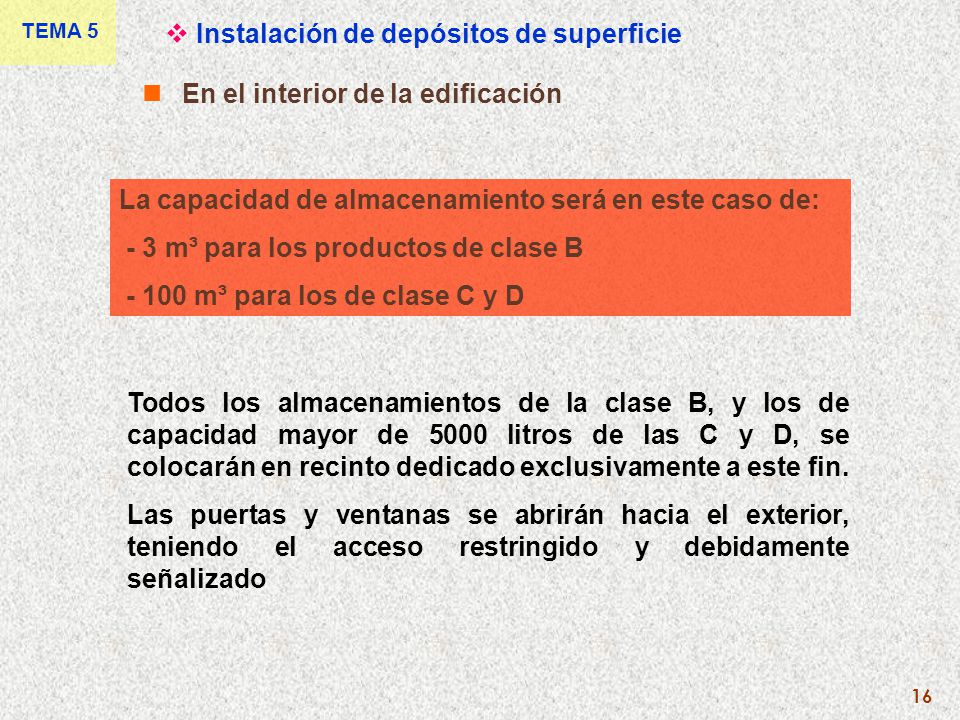

16 Instalación de depósitos de superficie
TEMA 5 Instalación de depósitos de superficie En el interior de la edificación La capacidad de almacenamiento será en este caso de: - 3 m³ para los productos de clase B - 100 m³ para los de clase C y D Todos los almacenamientos de la clase B, y los de capacidad mayor de 5000 litros de las C y D, se colocarán en recinto dedicado exclusivamente a este fin. Las puertas y ventanas se abrirán hacia el exterior, teniendo el acceso restringido y debidamente señalizado 16

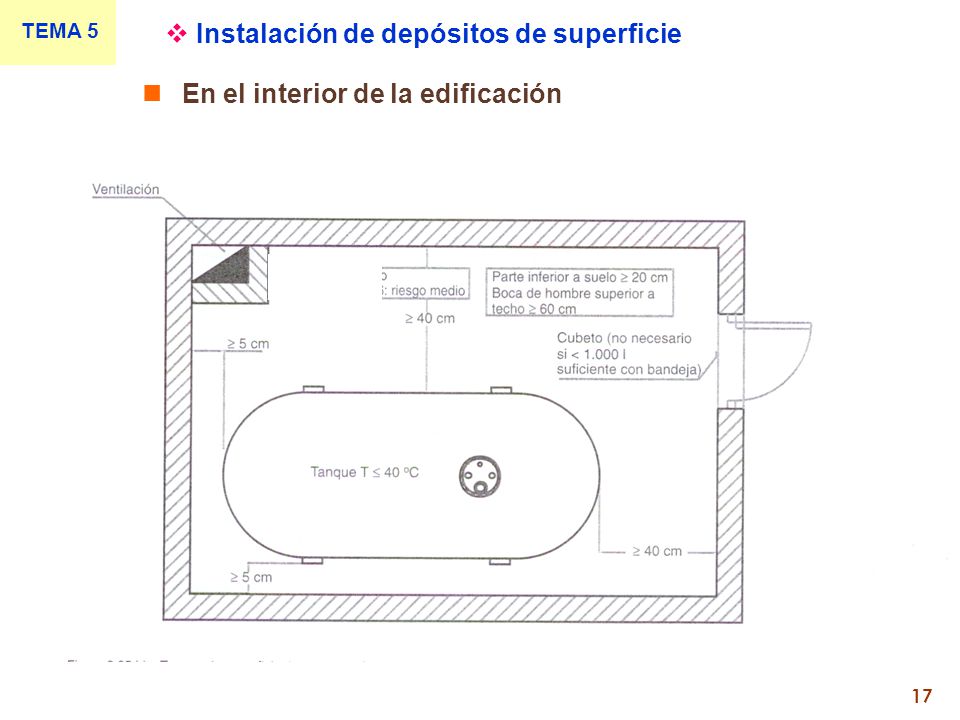

17 Instalación de depósitos de superficie
TEMA 5 Instalación de depósitos de superficie En el interior de la edificación 17

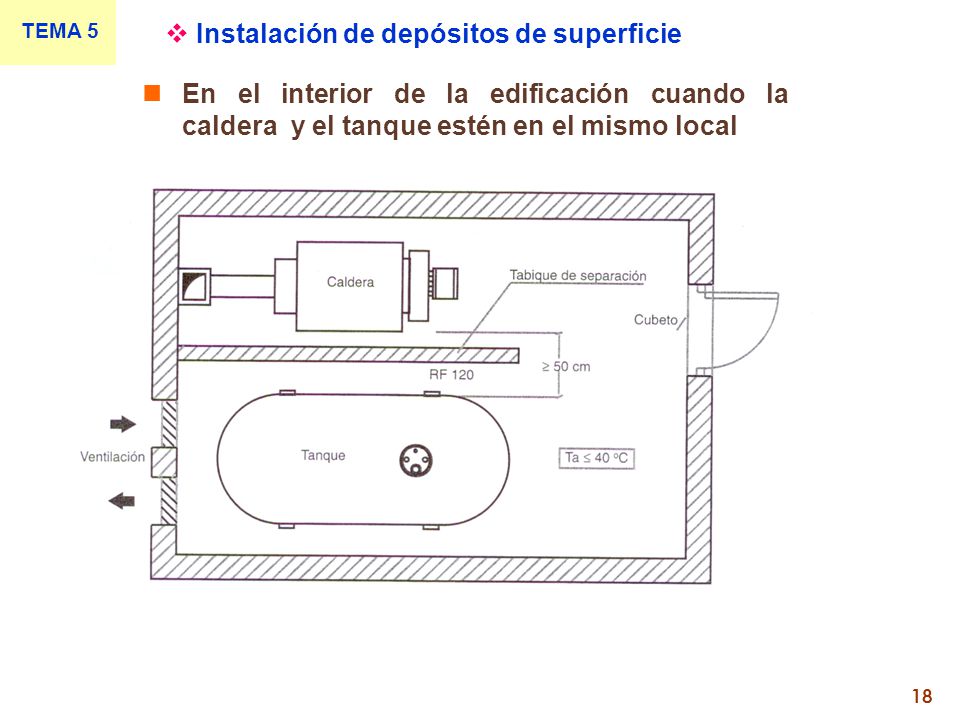

18 Instalación de depósitos de superficie
TEMA 5 Instalación de depósitos de superficie En el interior de la edificación cuando la caldera y el tanque estén en el mismo local 18

19 Instalación de los tanques de almacenamiento
TEMA 5 Instalación de los tanques de almacenamiento Los depósitos de almacenamiento para combustibles líquidos, se clasifican en: Enterrados, en interior o exterior del edificio De superficie, en interior o exterior del edificio En fosas, cerradas, abiertas y semiabiertas Semienterrados 19

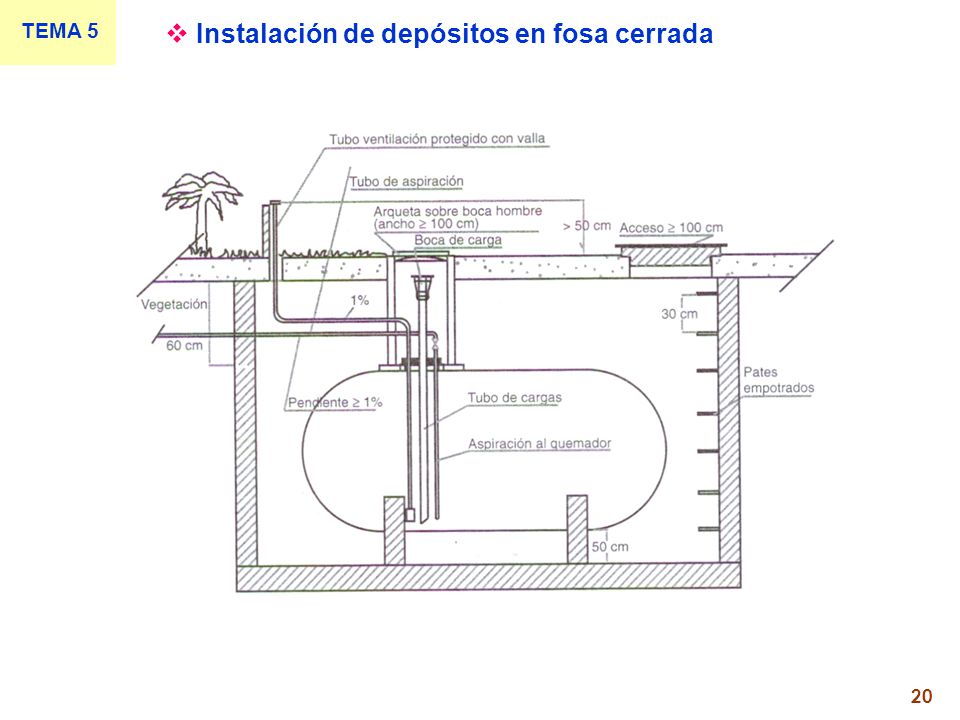

20 Instalación de depósitos en fosa cerrada
TEMA 5 Instalación de depósitos en fosa cerrada 20

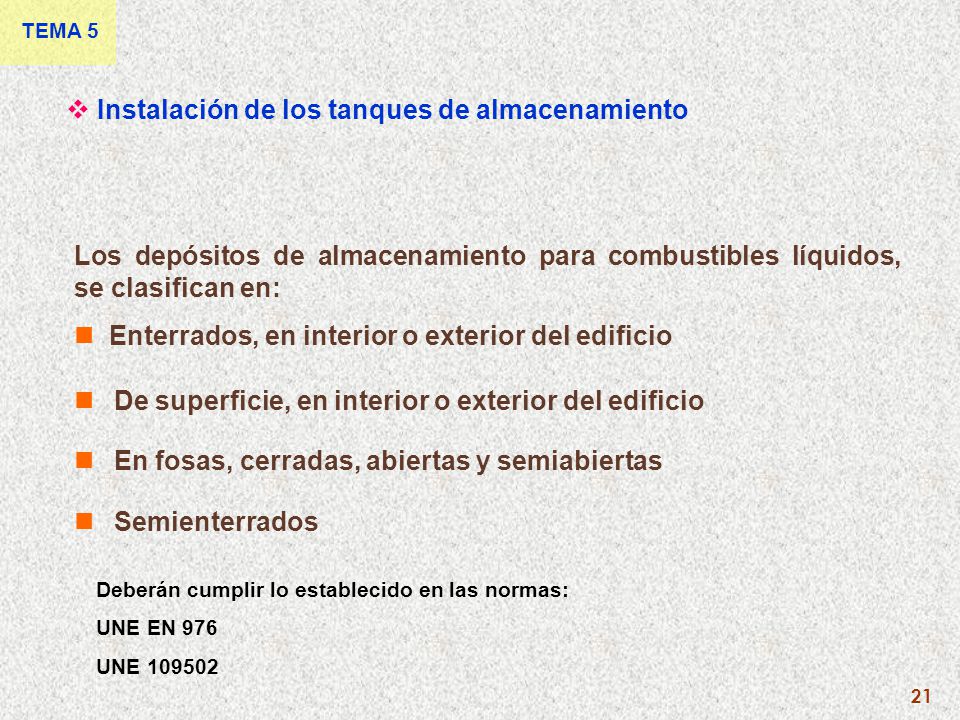

21 Instalación de los tanques de almacenamiento
TEMA 5 Instalación de los tanques de almacenamiento Los depósitos de almacenamiento para combustibles líquidos, se clasifican en: Enterrados, en interior o exterior del edificio De superficie, en interior o exterior del edificio En fosas, cerradas, abiertas y semiabiertas Semienterrados Deberán cumplir lo establecido en las normas: UNE EN 976 UNE 21

22 Combustibles gaseosos
TEMA 5 Combustibles gaseosos Se clasifican según la norma UNE en: Familia 1ª. Gas ciudad y sus variantes, el índice de Wobbe es bajo. Familia 2ª. Gas natural y sus variantes, índice de Wobbe con valor medio. Familia 3ª. Gas propano y butano, índice de Wobbe alto. Los gases de una misma familia son intercambiables entre si, pero no ocurre lo mismo con gases de distinta familia. Los gases de una misma familia son intercambiables entre si, cuando mantienen las mismas características de combustión: Gasto calorífico Estabilidad de la llama 22

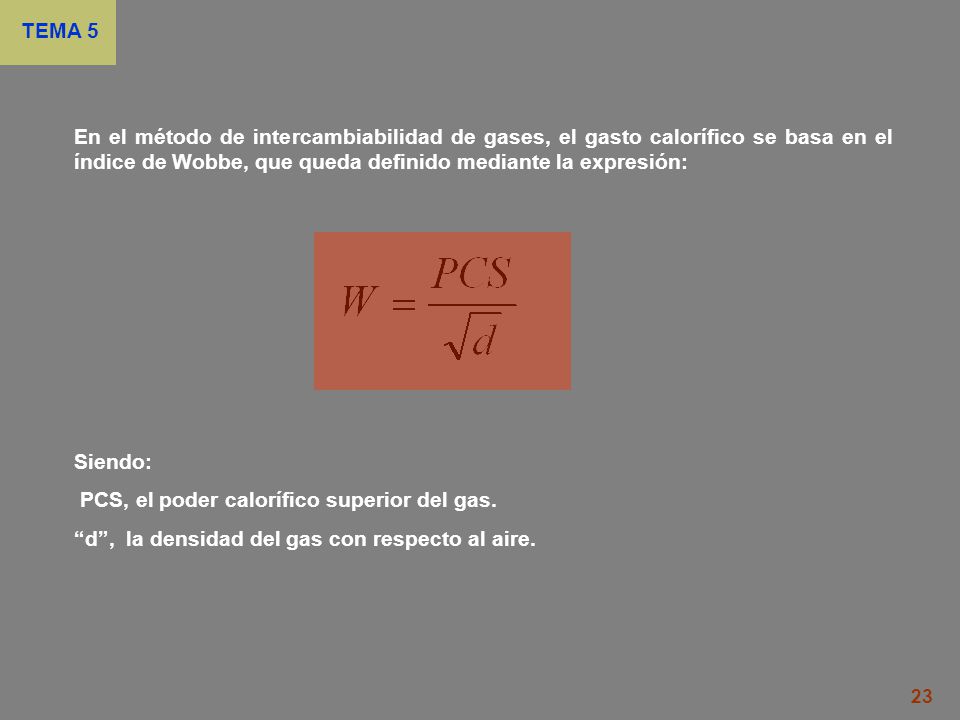

23 PCS, el poder calorífico superior del gas.
TEMA 5 En el método de intercambiabilidad de gases, el gasto calorífico se basa en el índice de Wobbe, que queda definido mediante la expresión: Siendo: PCS, el poder calorífico superior del gas. “d”, la densidad del gas con respecto al aire. 23

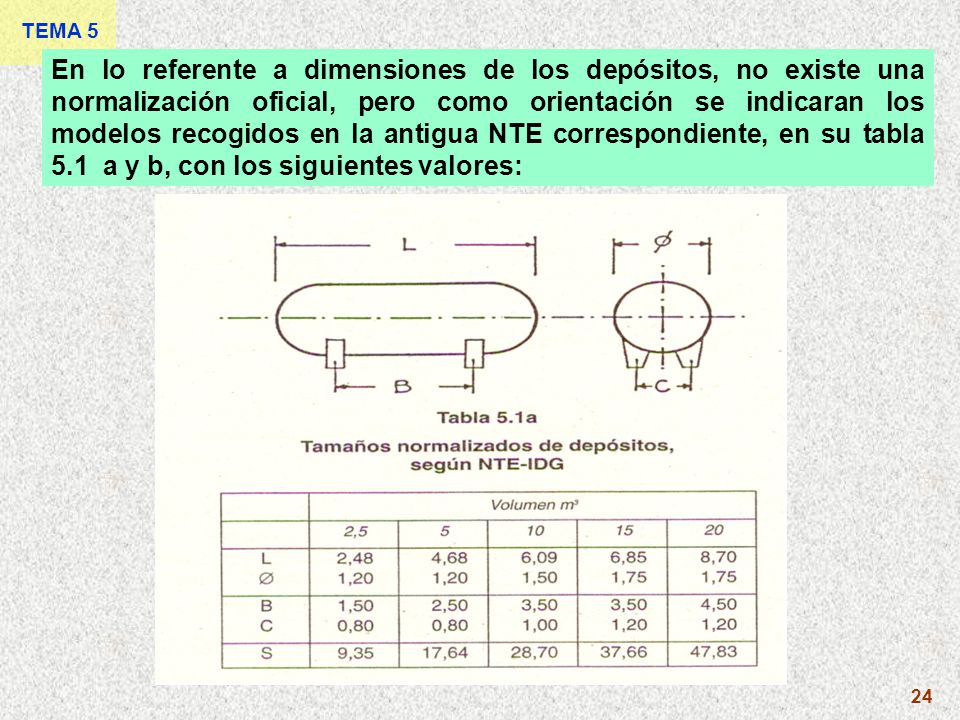

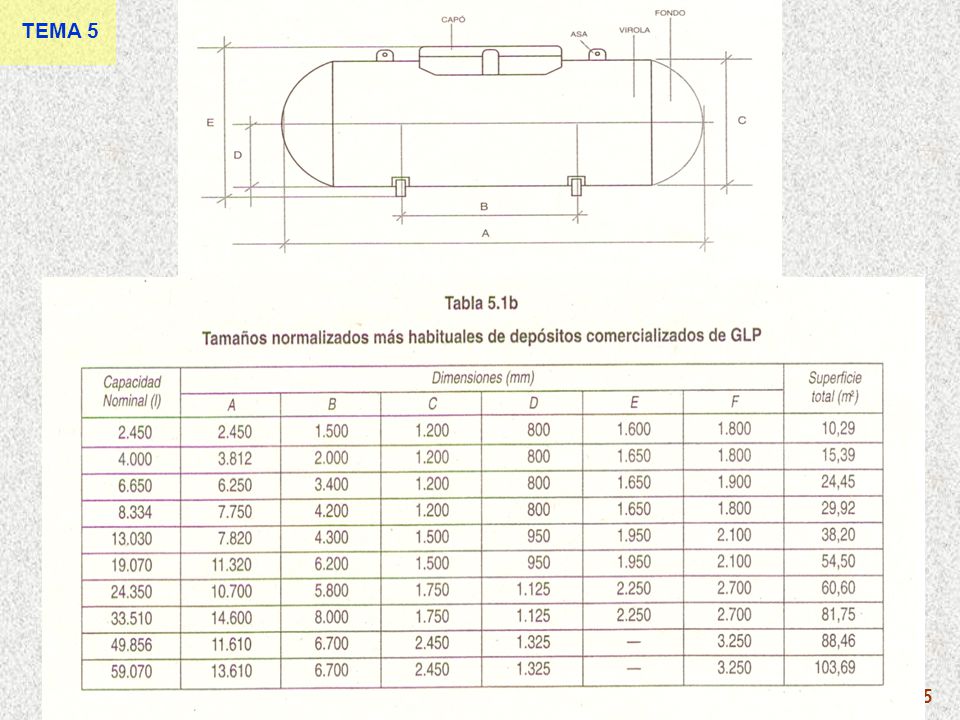

24 TEMA 5 En lo referente a dimensiones de los depósitos, no existe una normalización oficial, pero como orientación se indicaran los modelos recogidos en la antigua NTE correspondiente, en su tabla 5.1 a y b, con los siguientes valores: 24

25 TEMA 5 25

26 Indicador de nivel magnético de medida continua
TEMA 5 Según su construcción y montaje, se clasifican en: Aéreos o de superficie Válvula de retención Válvula de seguridad Limitador presión Indicador nivel Válvula de salida Boca de carga Indicador de nivel magnético de medida continua Toma de tierra Drenaje Válvula de salida de GLP, en fase líquida Manómetro Cerca metálica Dispositivo de salida de GLP, en fase gaseosa 26

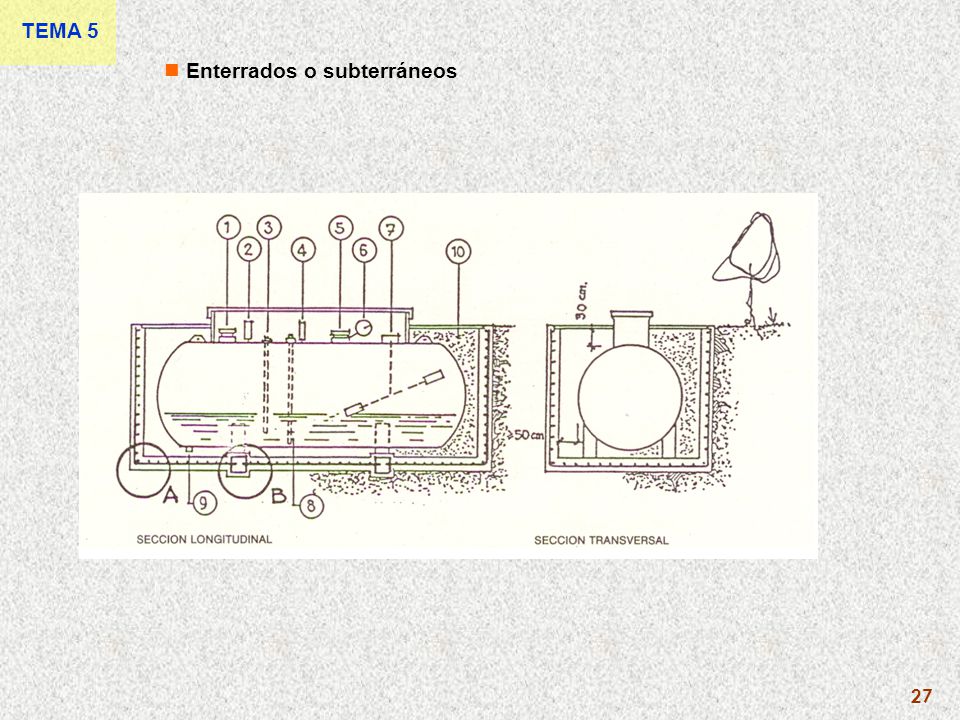

27 Enterrados o subterráneos
TEMA 5 Enterrados o subterráneos 27

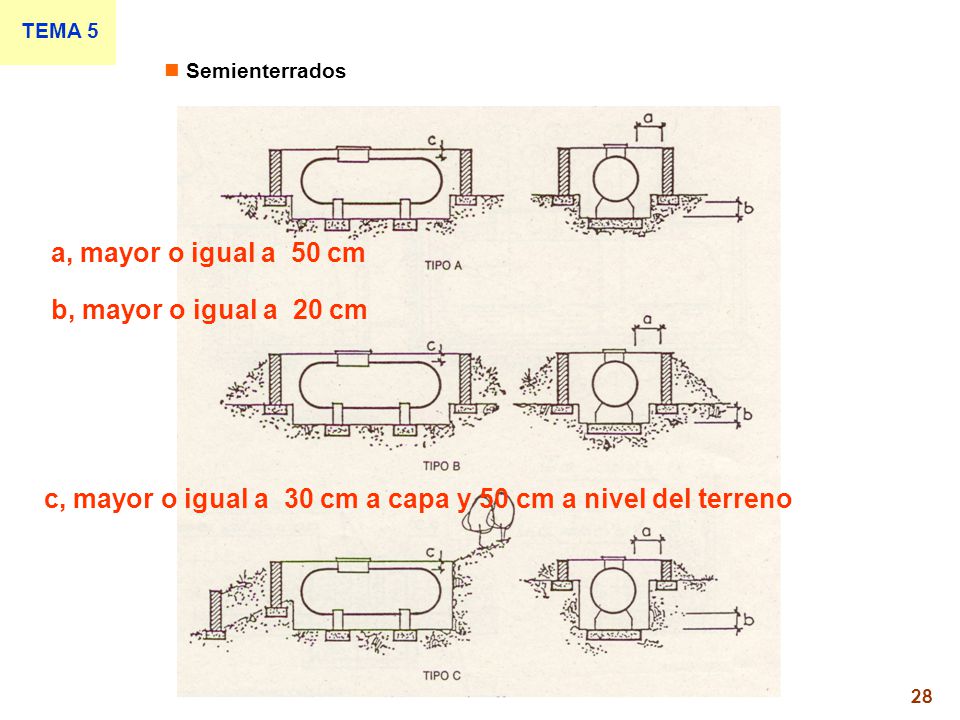

28 c, mayor o igual a 30 cm a capa y 50 cm a nivel del terreno
TEMA 5 Semienterrados a, mayor o igual a 50 cm b, mayor o igual a 20 cm c, mayor o igual a 30 cm a capa y 50 cm a nivel del terreno 28

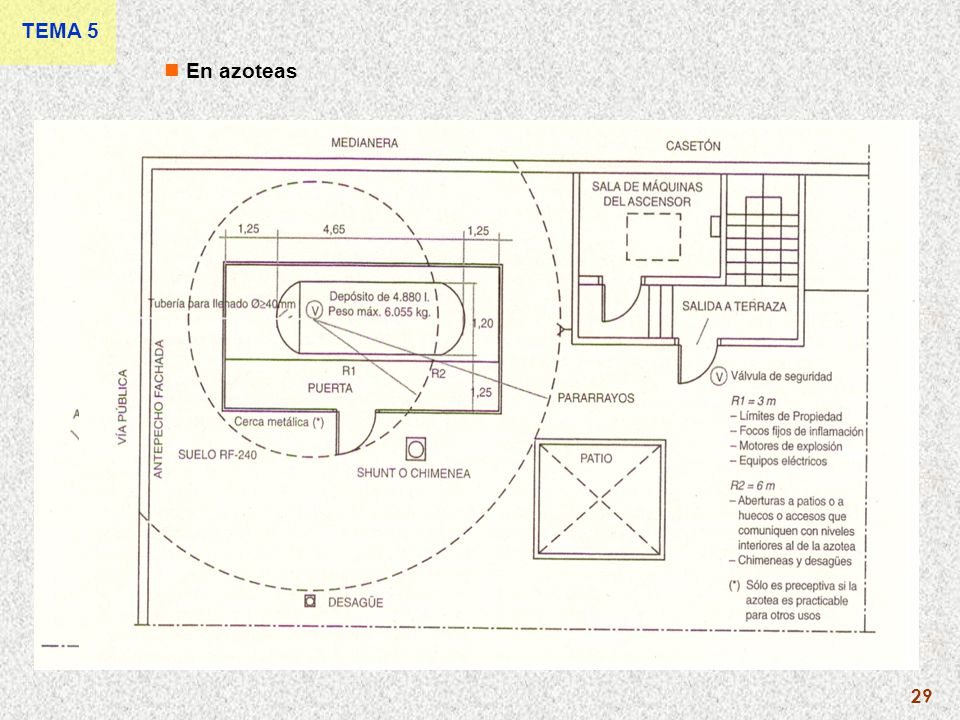

29 TEMA 5 En azoteas 29

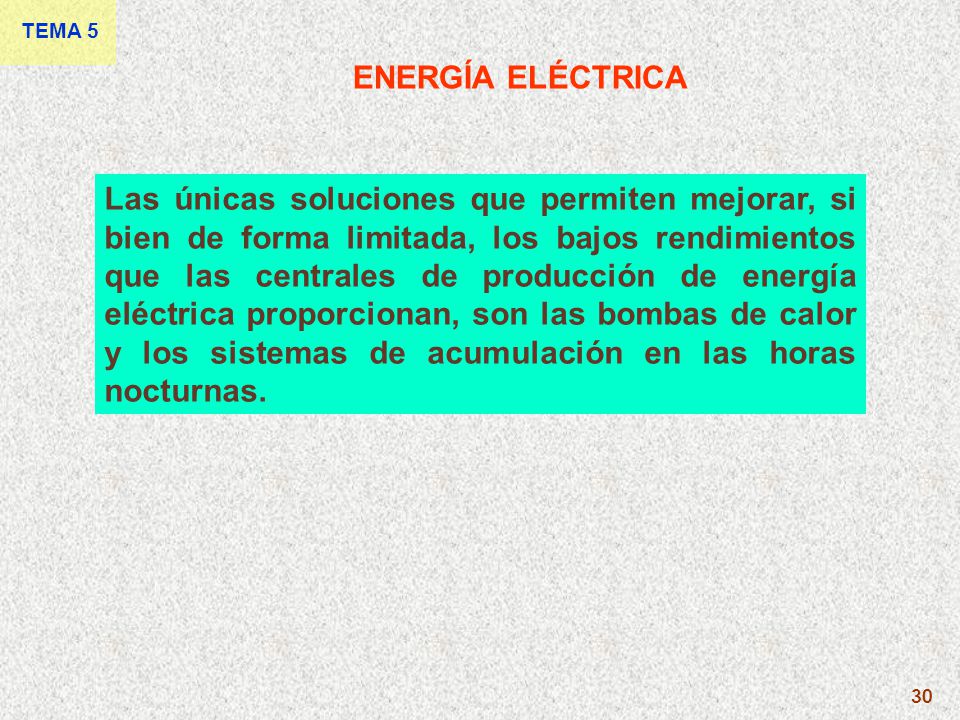

30 TEMA 5 ENERGÍA ELÉCTRICA Las únicas soluciones que permiten mejorar, si bien de forma limitada, los bajos rendimientos que las centrales de producción de energía eléctrica proporcionan, son las bombas de calor y los sistemas de acumulación en las horas nocturnas. 30
