1 Vicegerencia de las TIC - IKT Gerenteordetza SAREZAIN v2 Luismi Hernando Aritz Santxo

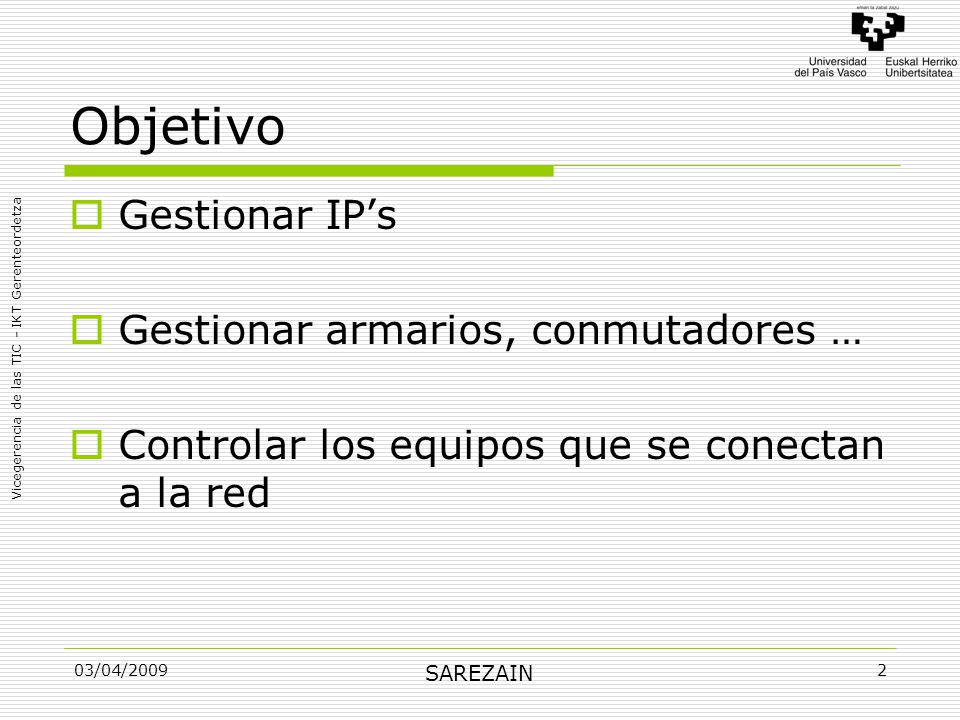

2 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 2 Objetivo  Gestionar IP’s  Gestionar armarios, conmutadores …  Controlar los equipos que se conectan a la red

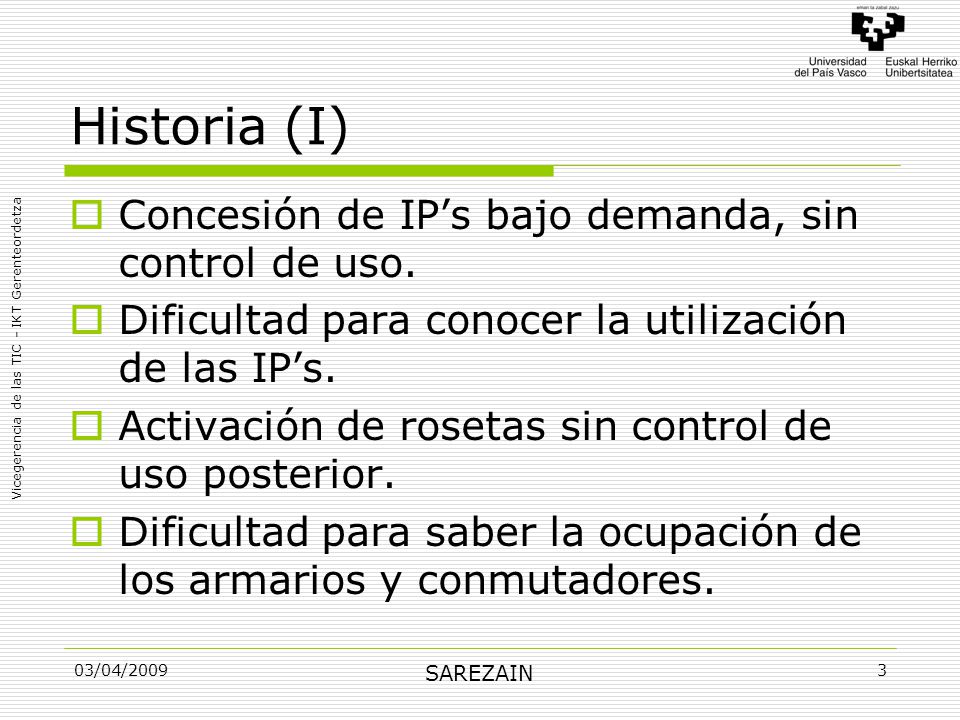

3 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 3 Historia (I)  Concesión de IP’s bajo demanda, sin control de uso.  Dificultad para conocer la utilización de las IP’s.  Activación de rosetas sin control de uso posterior.  Dificultad para saber la ocupación de los armarios y conmutadores.

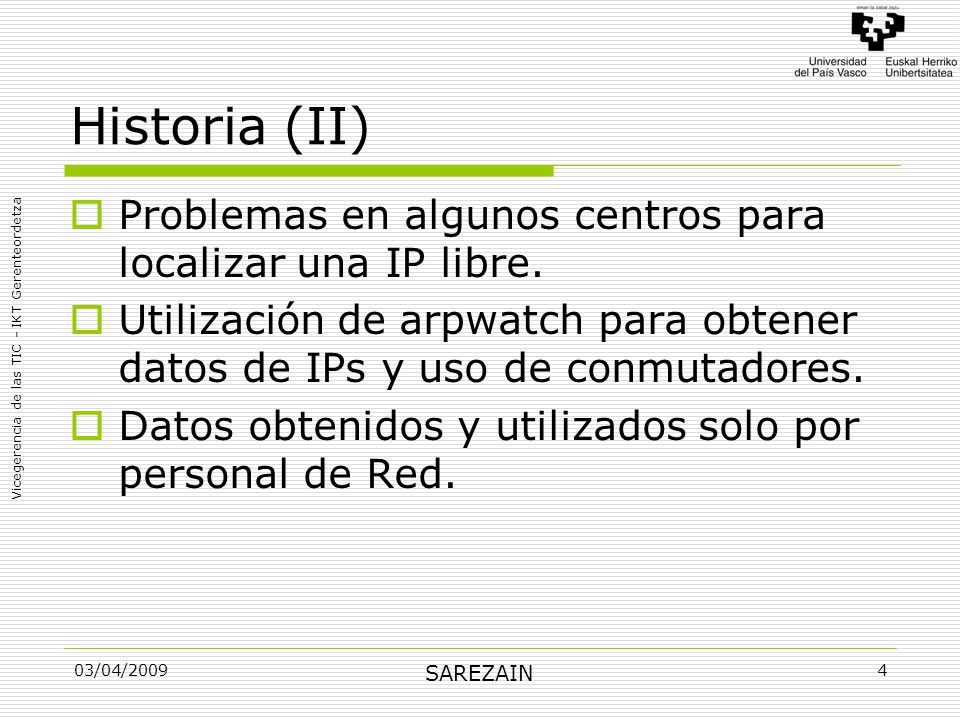

4 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 4 Historia (II)  Problemas en algunos centros para localizar una IP libre.  Utilización de arpwatch para obtener datos de IPs y uso de conmutadores.  Datos obtenidos y utilizados solo por personal de Red.

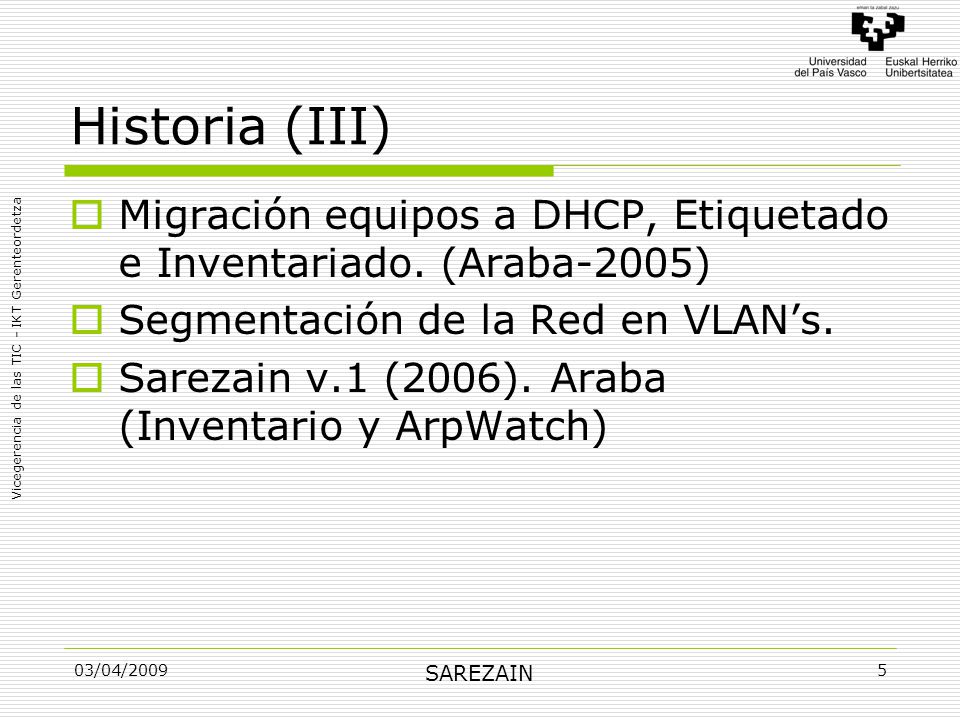

5 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 5 Historia (III)  Migración equipos a DHCP, Etiquetado e Inventariado. (Araba-2005)  Segmentación de la Red en VLAN’s.  Sarezain v.1 (2006). Araba (Inventario y ArpWatch)

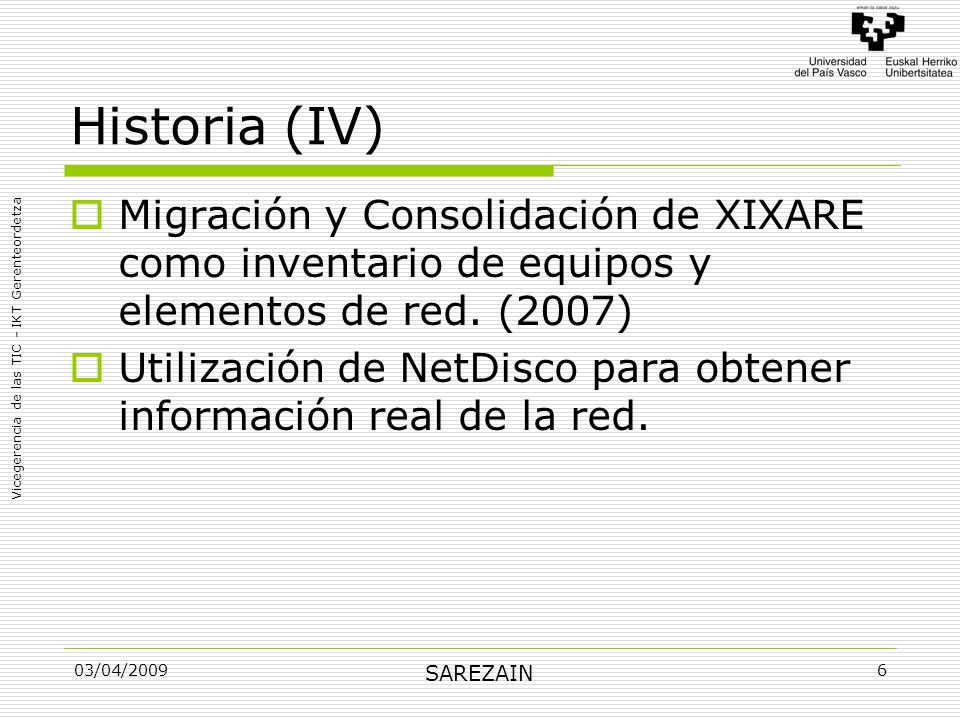

6 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 6 Historia (IV)  Migración y Consolidación de XIXARE como inventario de equipos y elementos de red. (2007)  Utilización de NetDisco para obtener información real de la red.

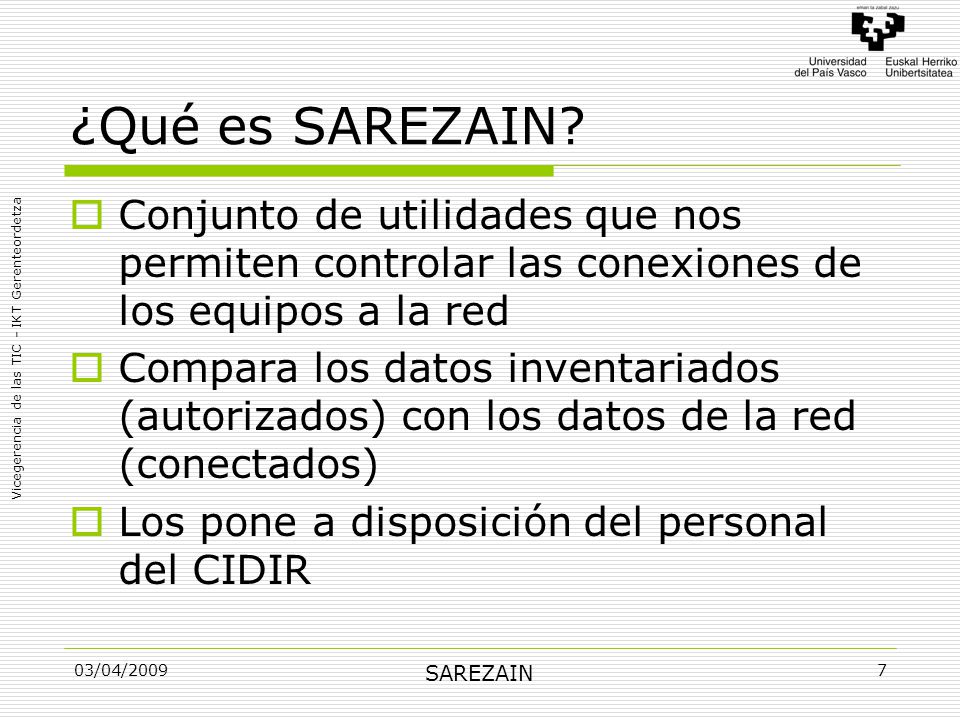

7 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 7 ¿Qué es SAREZAIN?  Conjunto de utilidades que nos permiten controlar las conexiones de los equipos a la red  Compara los datos inventariados (autorizados) con los datos de la red (conectados)  Los pone a disposición del personal del CIDIR

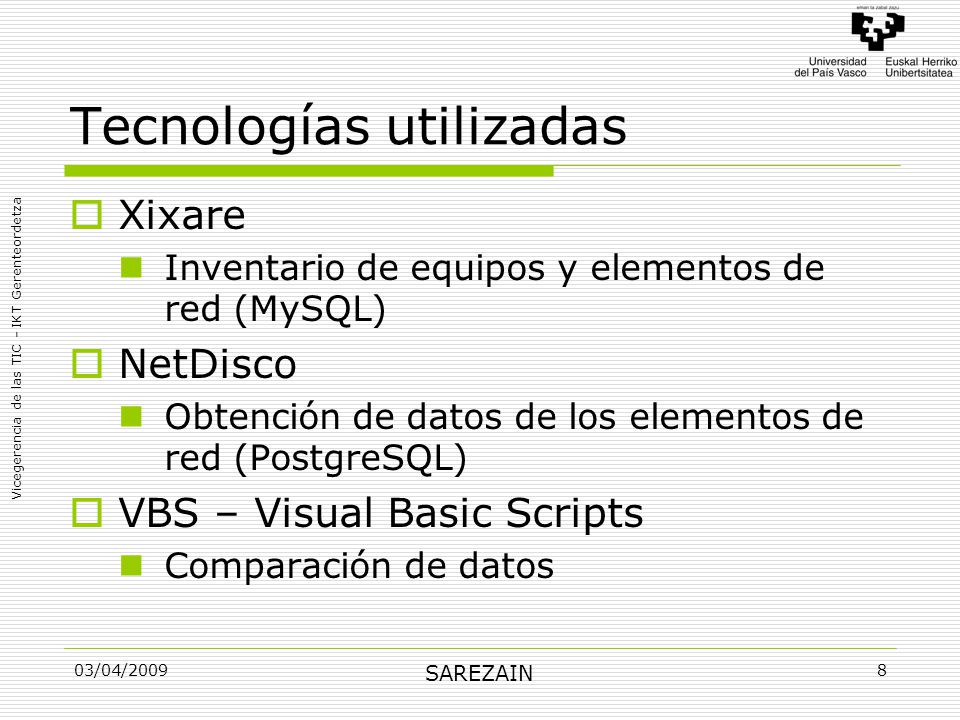

8 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 8 Tecnologías utilizadas  Xixare Inventario de equipos y elementos de red (MySQL)  NetDisco Obtención de datos de los elementos de red (PostgreSQL)  VBS – Visual Basic Scripts Comparación de datos

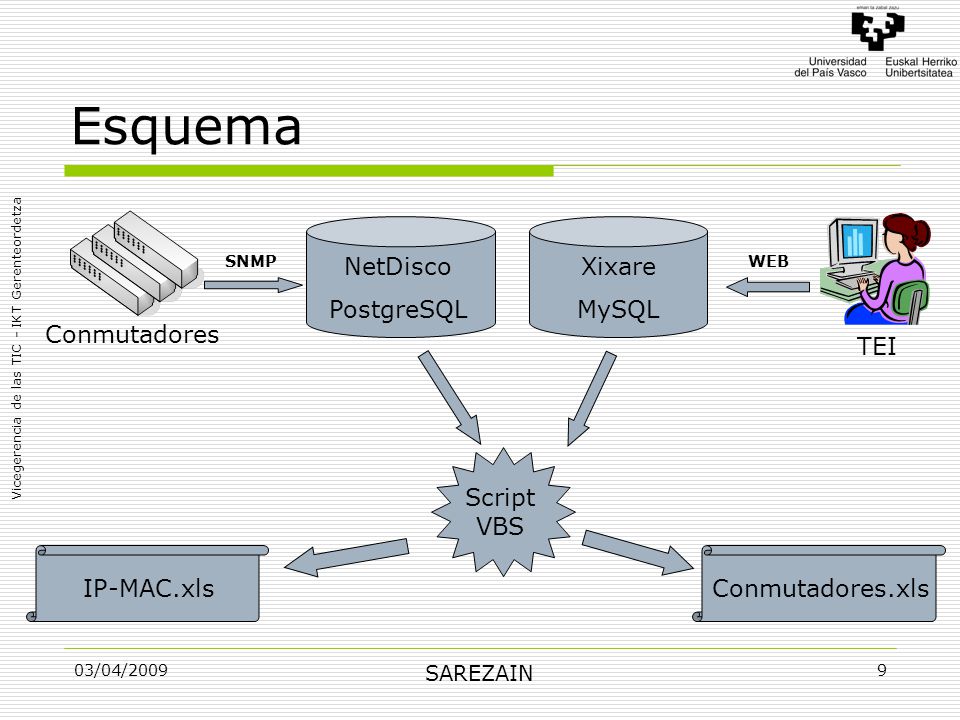

9 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 9 Esquema Conmutadores SNMP NetDisco PostgreSQL Xixare MySQL Script VBS IP-MAC.xlsConmutadores.xls TEI WEB

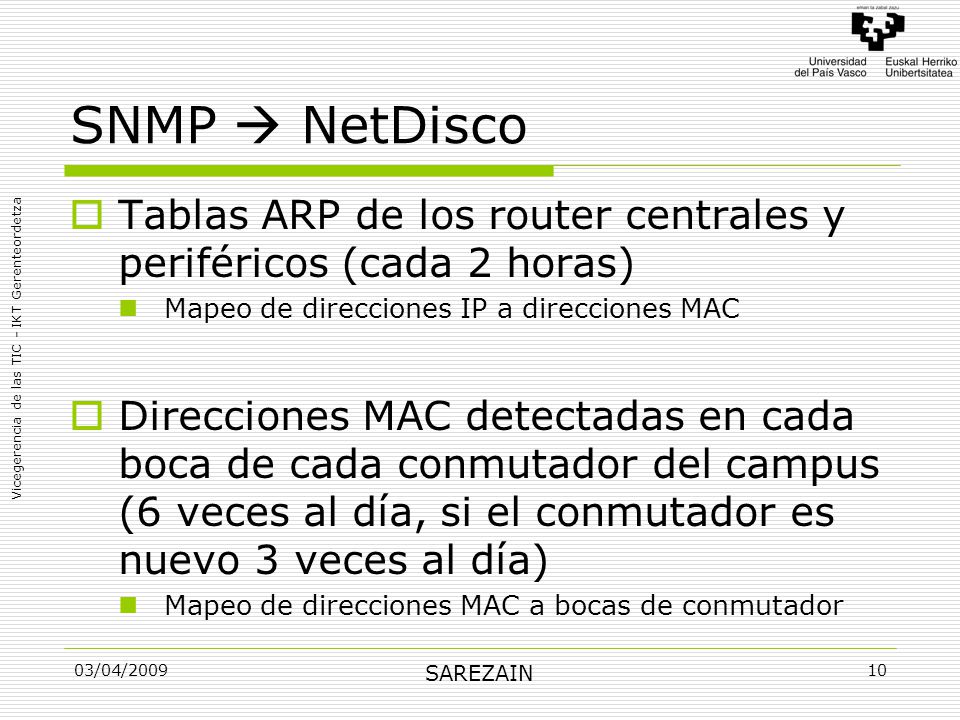

10 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 10 SNMP  NetDisco  Tablas ARP de los router centrales y periféricos (cada 2 horas) Mapeo de direcciones IP a direcciones MAC  Direcciones MAC detectadas en cada boca de cada conmutador del campus (6 veces al día, si el conmutador es nuevo 3 veces al día) Mapeo de direcciones MAC a bocas de conmutador

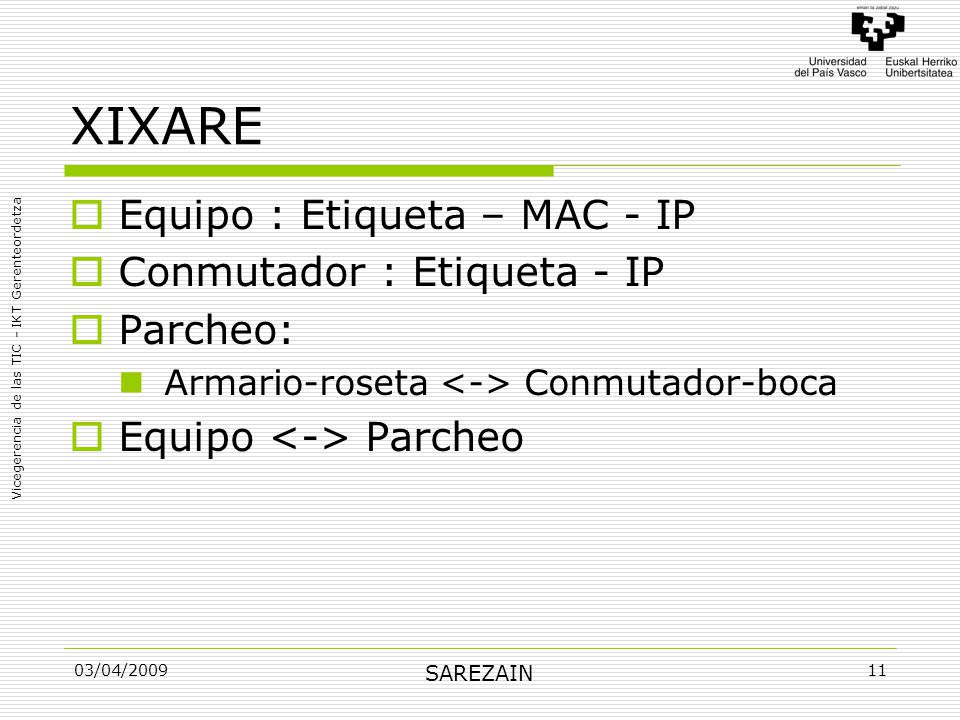

11 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 11 XIXARE  Equipo : Etiqueta – MAC - IP  Conmutador : Etiqueta - IP  Parcheo: Armario-roseta Conmutador-boca  Equipo Parcheo

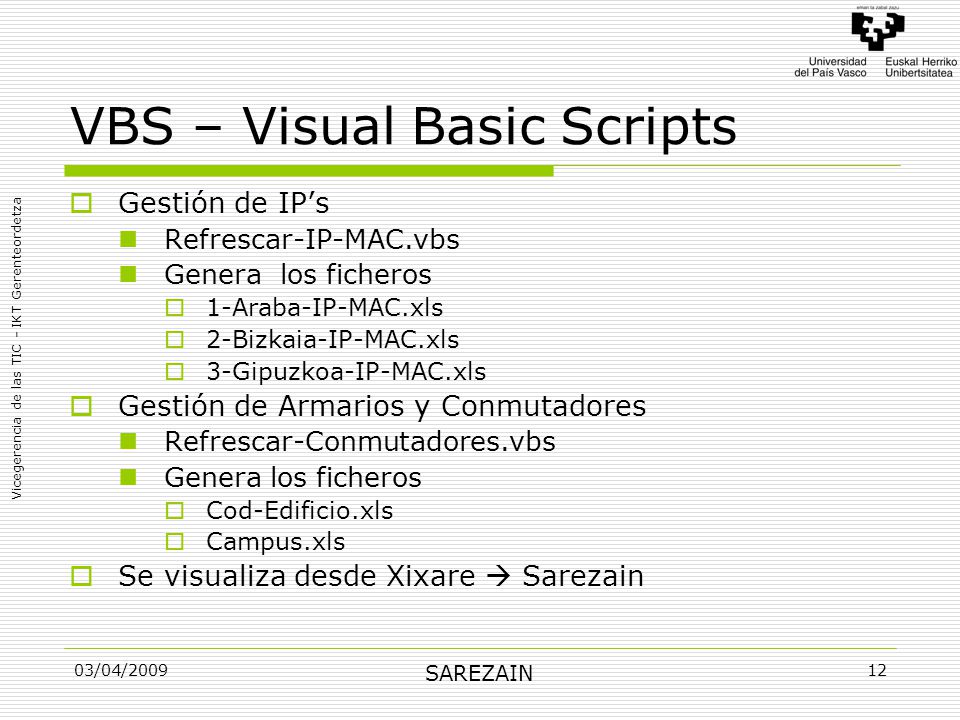

12 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 12 VBS – Visual Basic Scripts  Gestión de IP’s Refrescar-IP-MAC.vbs Genera los ficheros  1-Araba-IP-MAC.xls  2-Bizkaia-IP-MAC.xls  3-Gipuzkoa-IP-MAC.xls  Gestión de Armarios y Conmutadores Refrescar-Conmutadores.vbs Genera los ficheros  Cod-Edificio.xls  Campus.xls  Se visualiza desde Xixare  Sarezain

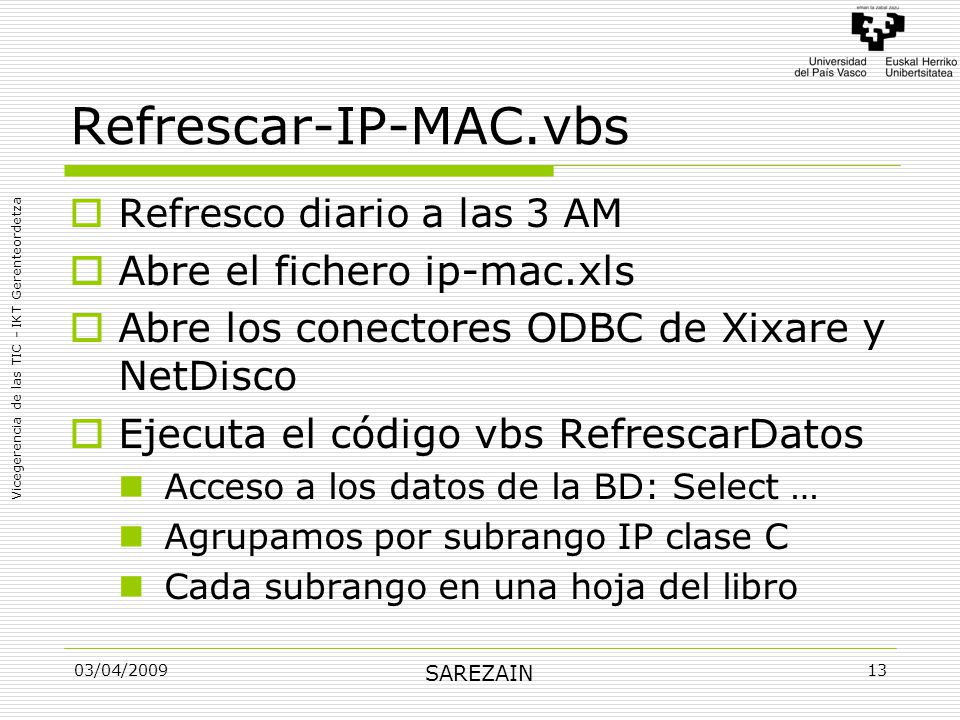

13 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 13 Refrescar-IP-MAC.vbs  Refresco diario a las 3 AM  Abre el fichero ip-mac.xls  Abre los conectores ODBC de Xixare y NetDisco  Ejecuta el código vbs RefrescarDatos Acceso a los datos de la BD: Select … Agrupamos por subrango IP clase C Cada subrango en una hoja del libro

14 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 14 IP-MAC.xls  Analiza el estado de las IP  Compara los datos: Autorizados: Xixare Conectados: NetDisco  1 Libro xls para todas las IP’s del Campus  1 Hoja por subrango IP clase C  1 Hoja de Resumen  2 conceptos: MAC Autorizada y MAC Conectada

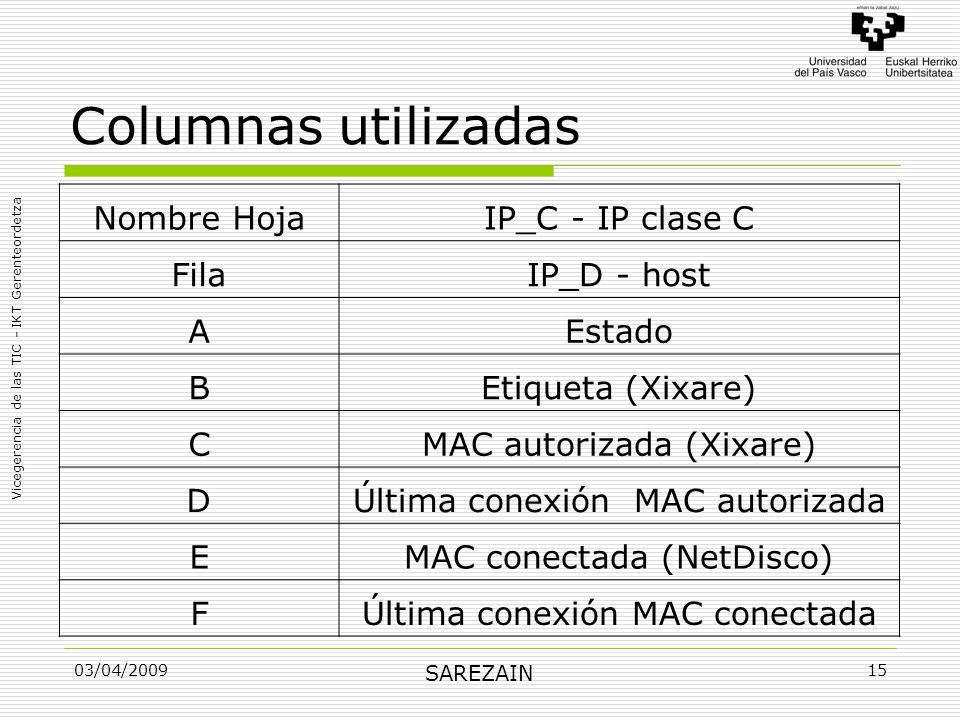

15 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 15 Columnas utilizadas Nombre HojaIP_C - IP clase C FilaIP_D - host AEstado BEtiqueta (Xixare) CMAC autorizada (Xixare) DÚltima conexión MAC autorizada EMAC conectada (NetDisco) FÚltima conexión MAC conectada

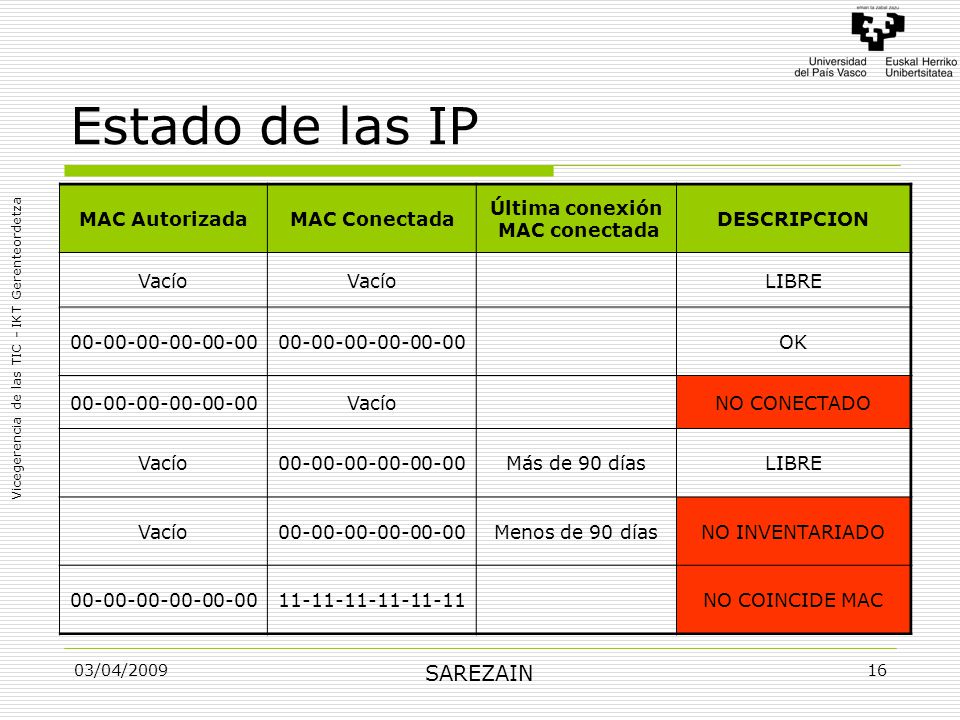

16 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 16 Estado de las IP MAC AutorizadaMAC Conectada Última conexión MAC conectada DESCRIPCION Vacío LIBRE 00-00-00-00-00-00 OK 00-00-00-00-00-00Vacío NO CONECTADO Vacío00-00-00-00-00-00Más de 90 díasLIBRE Vacío00-00-00-00-00-00Menos de 90 díasNO INVENTARIADO 00-00-00-00-00-0011-11-11-11-11-11 NO COINCIDE MAC

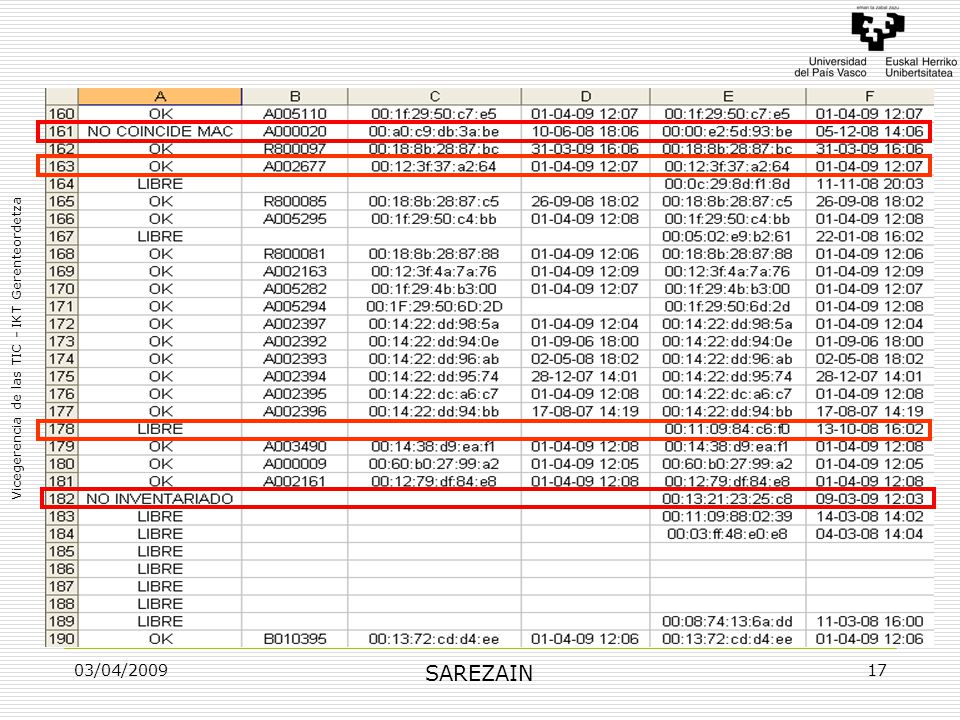

17 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 17

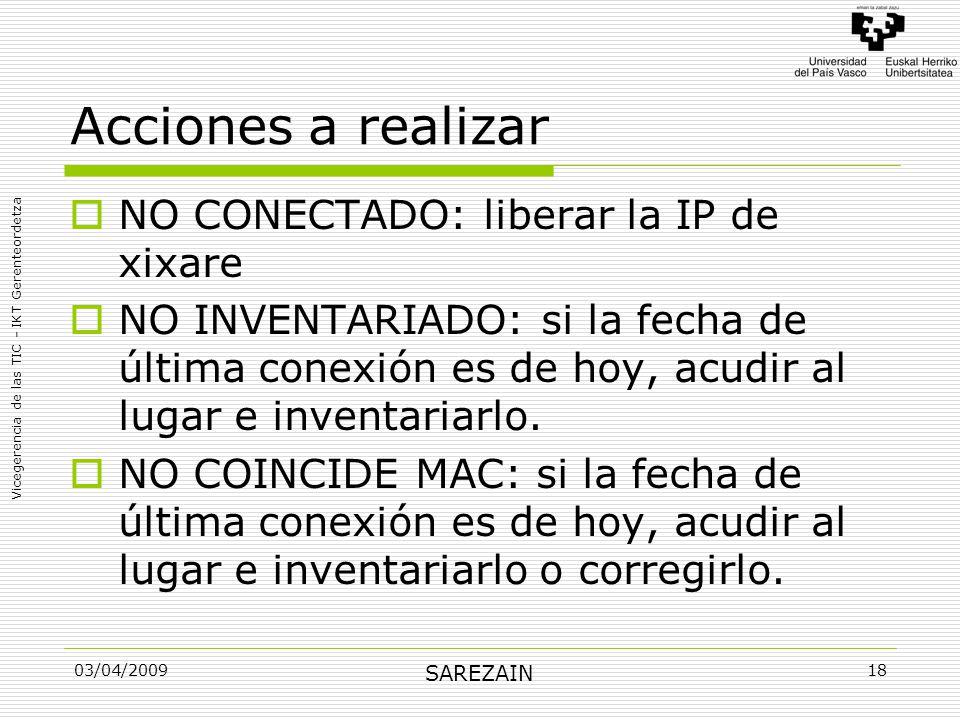

18 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 18 Acciones a realizar  NO CONECTADO: liberar la IP de xixare  NO INVENTARIADO: si la fecha de última conexión es de hoy, acudir al lugar e inventariarlo.  NO COINCIDE MAC: si la fecha de última conexión es de hoy, acudir al lugar e inventariarlo o corregirlo.

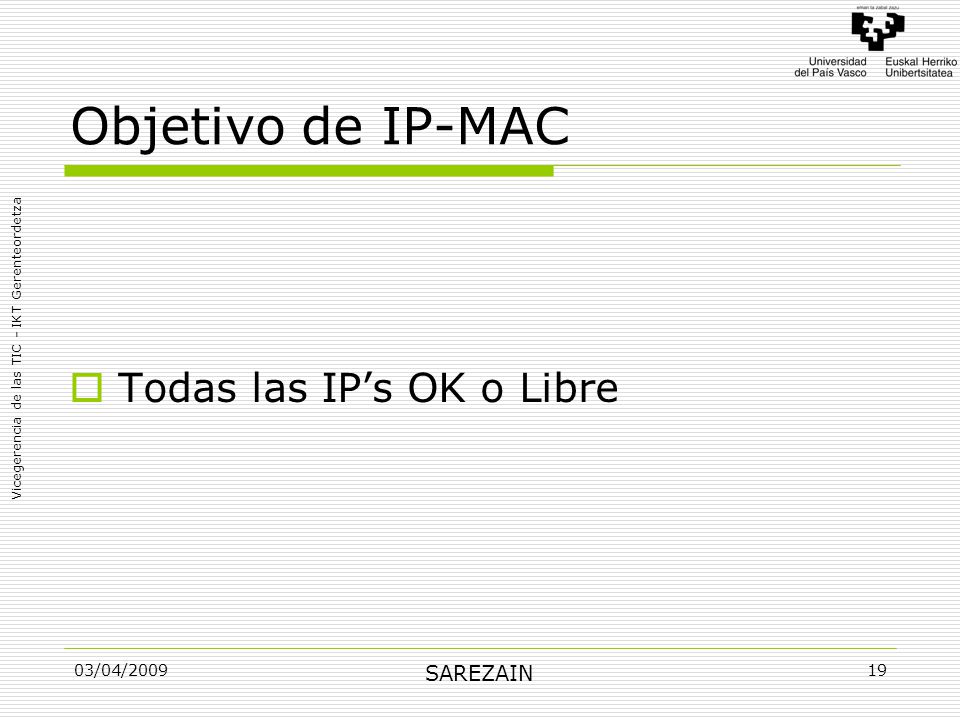

19 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 19 Objetivo de IP-MAC  Todas las IP’s OK o Libre

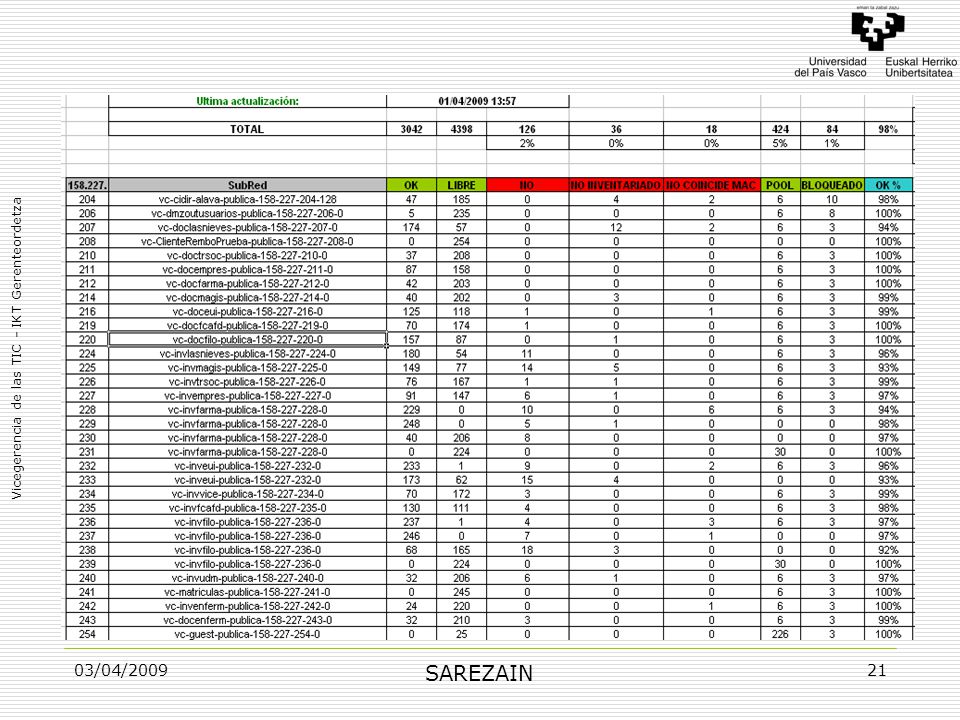

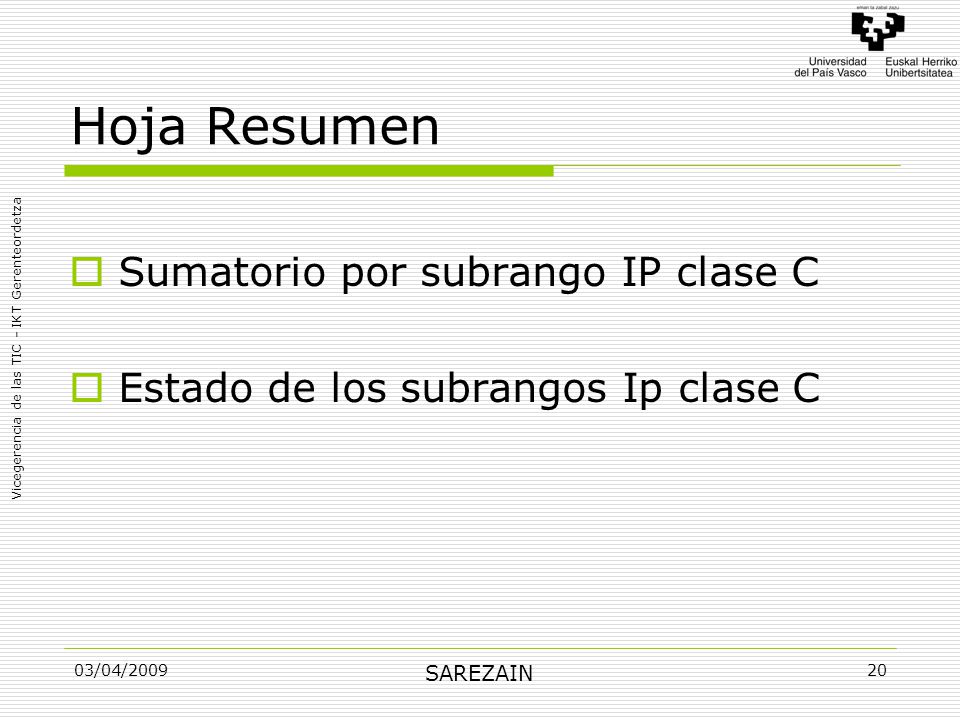

20 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 20 Hoja Resumen  Sumatorio por subrango IP clase C  Estado de los subrangos Ip clase C

21 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 21

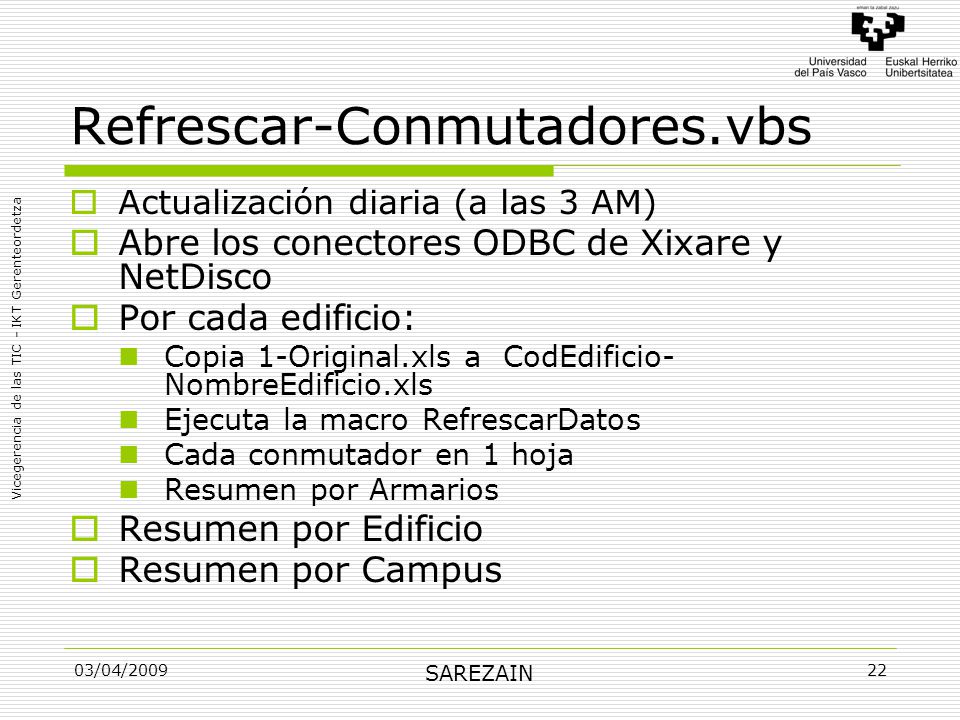

22 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 22 Refrescar-Conmutadores.vbs  Actualización diaria (a las 3 AM)  Abre los conectores ODBC de Xixare y NetDisco  Por cada edificio: Copia 1-Original.xls a CodEdificio- NombreEdificio.xls Ejecuta la macro RefrescarDatos Cada conmutador en 1 hoja Resumen por Armarios  Resumen por Edificio  Resumen por Campus

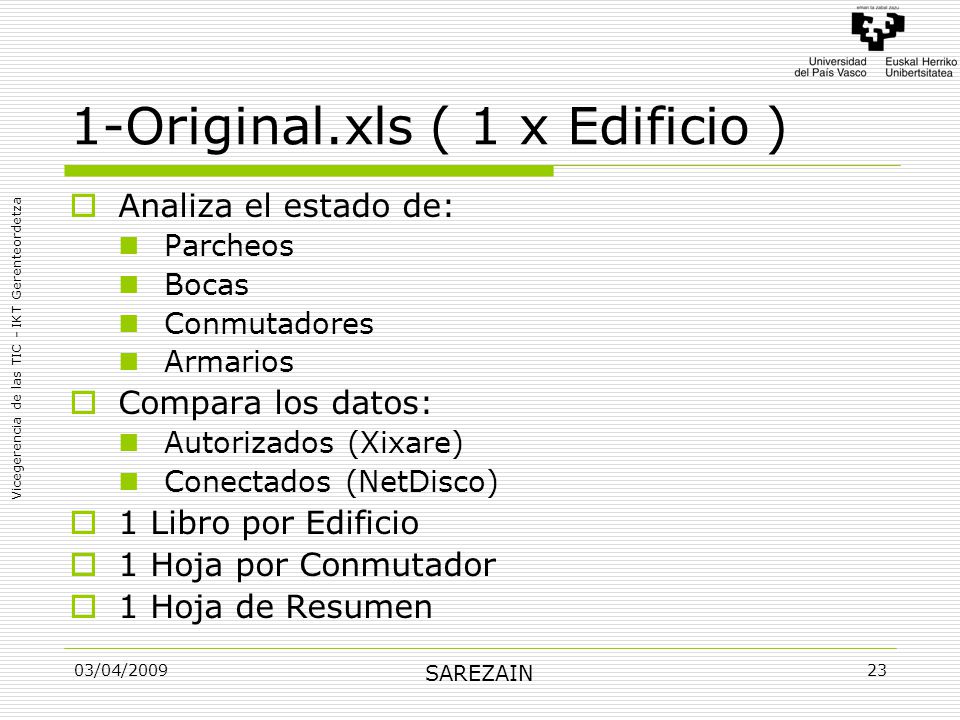

23 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 23 1-Original.xls ( 1 x Edificio )  Analiza el estado de: Parcheos Bocas Conmutadores Armarios  Compara los datos: Autorizados (Xixare) Conectados (NetDisco)  1 Libro por Edificio  1 Hoja por Conmutador  1 Hoja de Resumen

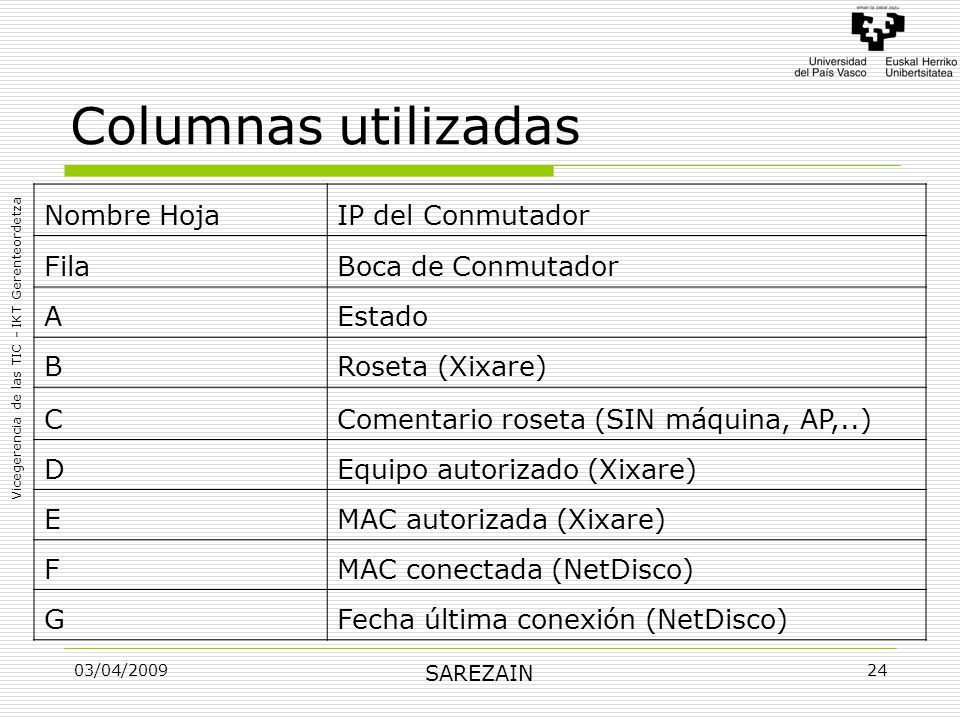

24 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 24 Columnas utilizadas Nombre HojaIP del Conmutador FilaBoca de Conmutador AEstado BRoseta (Xixare) CComentario roseta (SIN máquina, AP,..) DEquipo autorizado (Xixare) EMAC autorizada (Xixare) FMAC conectada (NetDisco) GFecha última conexión (NetDisco)

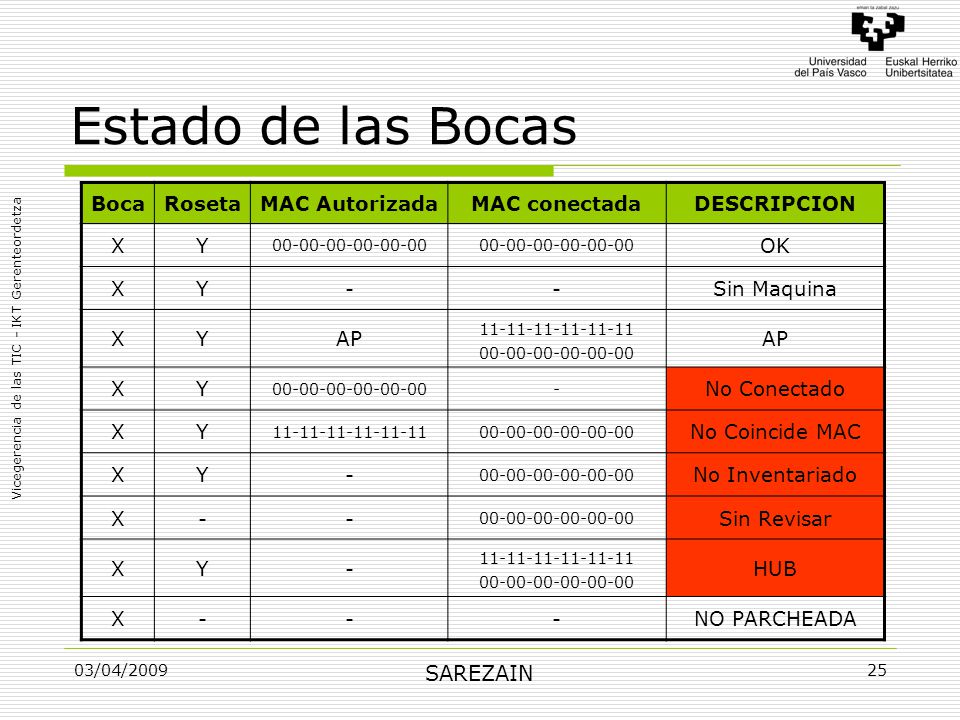

25 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 25 Estado de las Bocas BocaRosetaMAC AutorizadaMAC conectadaDESCRIPCION XY 00-00-00-00-00-00 OK XY--Sin Maquina XYAP 11-11-11-11-11-11 00-00-00-00-00-00 AP XY 00-00-00-00-00-00- No Conectado XY 11-11-11-11-11-1100-00-00-00-00-00 No Coincide MAC XY- 00-00-00-00-00-00 No Inventariado X-- 00-00-00-00-00-00 Sin Revisar XY- 11-11-11-11-11-11 00-00-00-00-00-00 HUB X---NO PARCHEADA

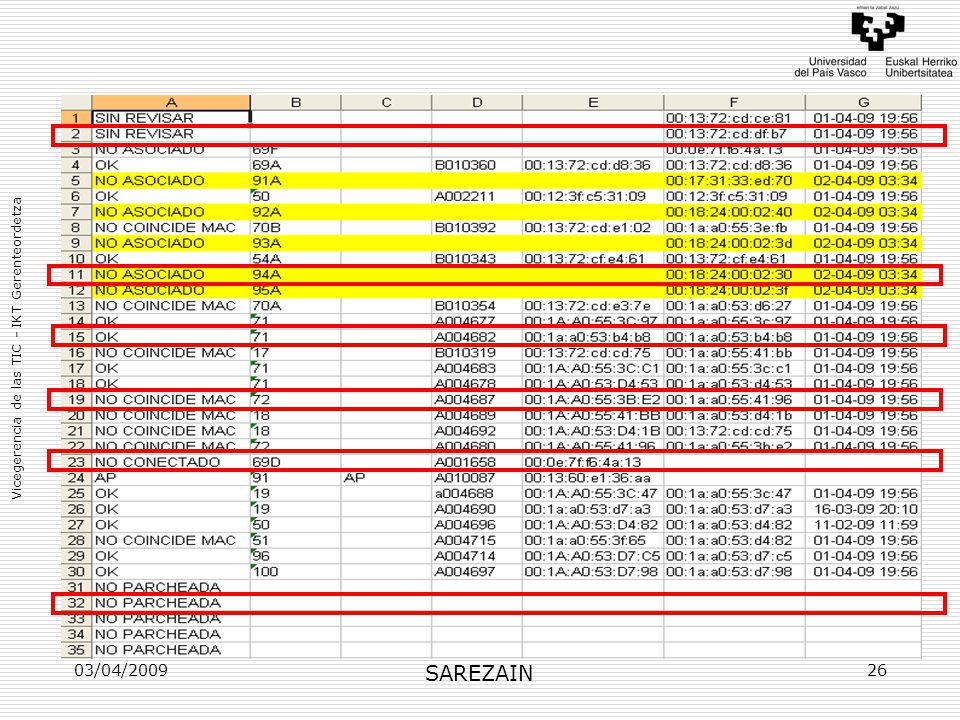

26 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 26

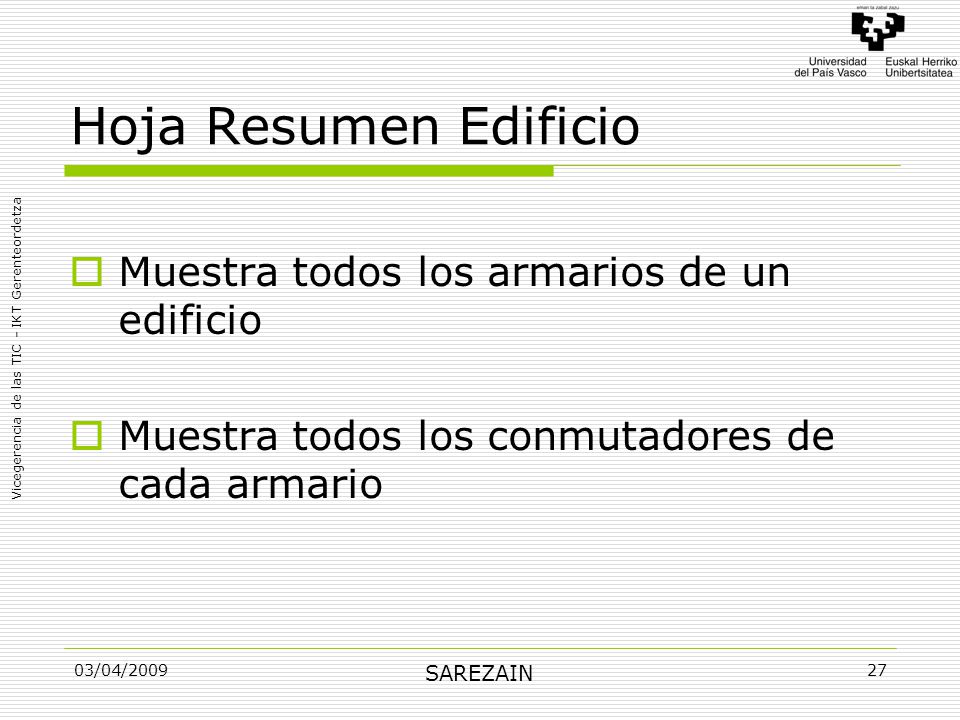

27 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 27 Hoja Resumen Edificio  Muestra todos los armarios de un edificio  Muestra todos los conmutadores de cada armario

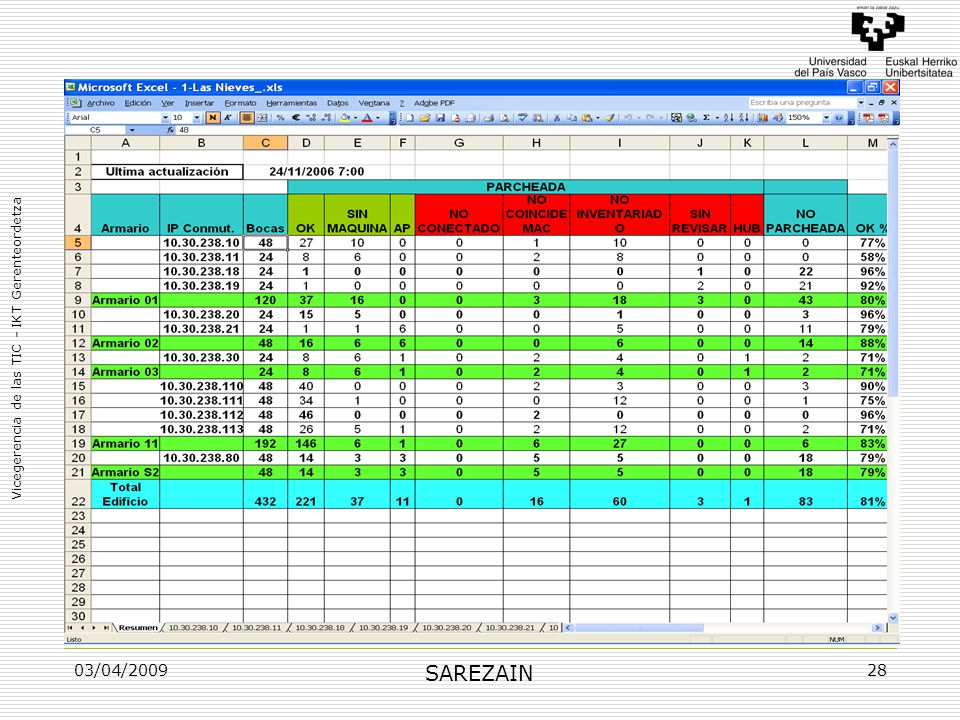

28 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 28

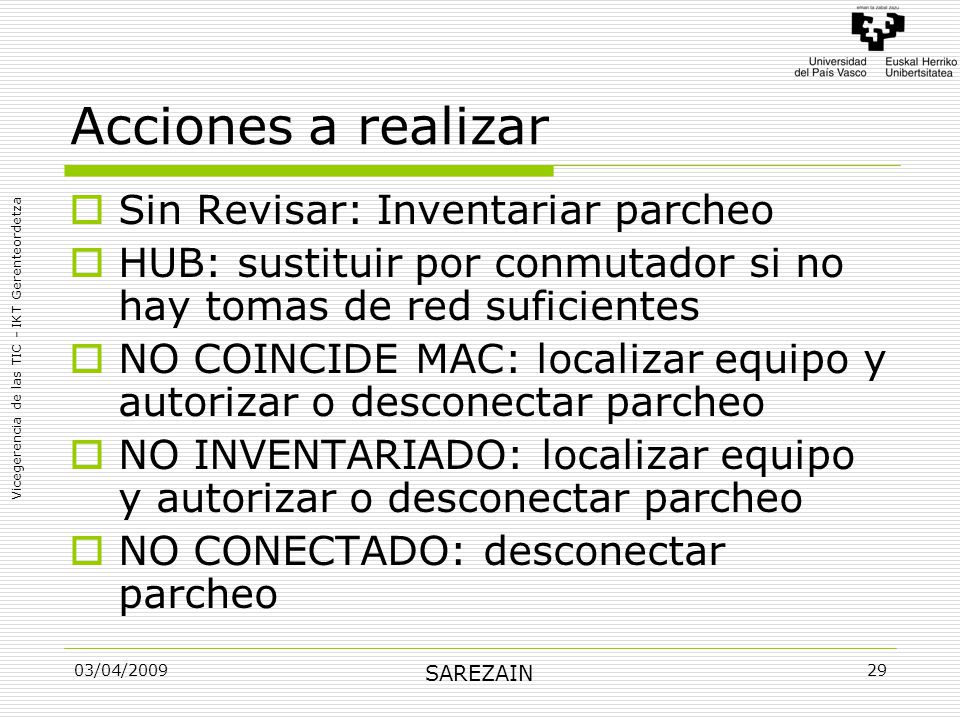

29 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 29 Acciones a realizar  Sin Revisar: Inventariar parcheo  HUB: sustituir por conmutador si no hay tomas de red suficientes  NO COINCIDE MAC: localizar equipo y autorizar o desconectar parcheo  NO INVENTARIADO: localizar equipo y autorizar o desconectar parcheo  NO CONECTADO: desconectar parcheo

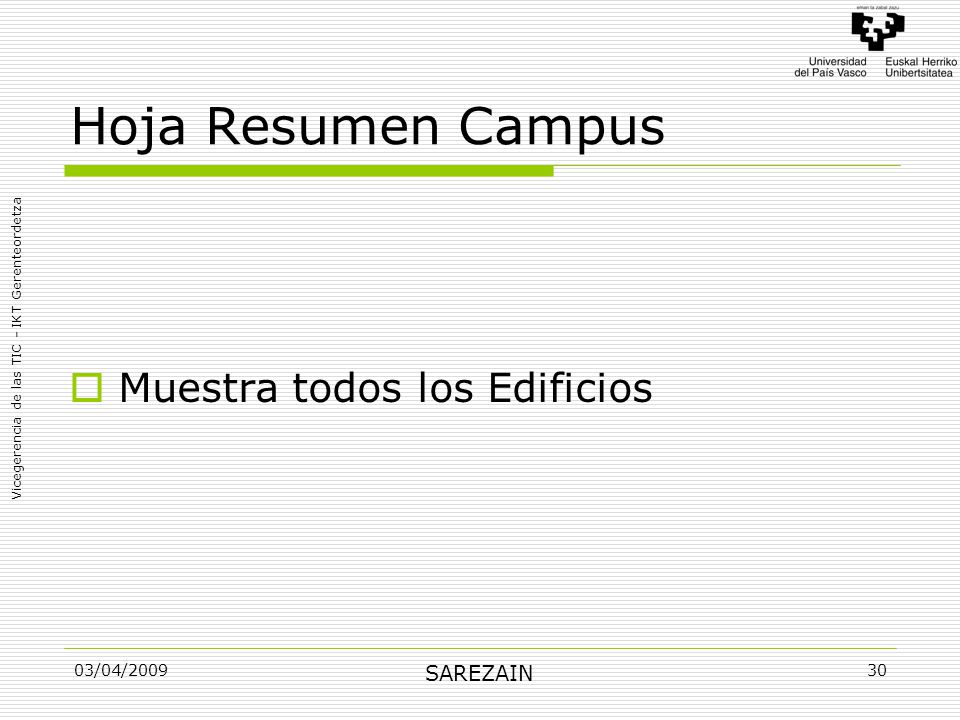

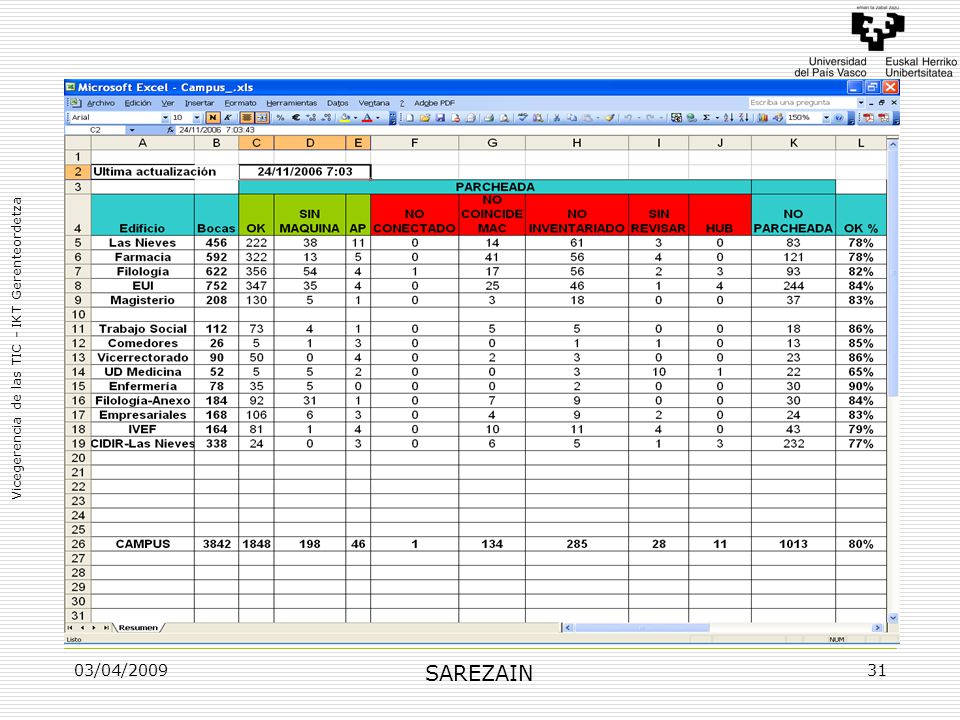

30 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 30 Hoja Resumen Campus  Muestra todos los Edificios

31 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 31

32 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 32 Objetivo de Conmutadores  Todas las Bocas “OK” o “No Parcheadas

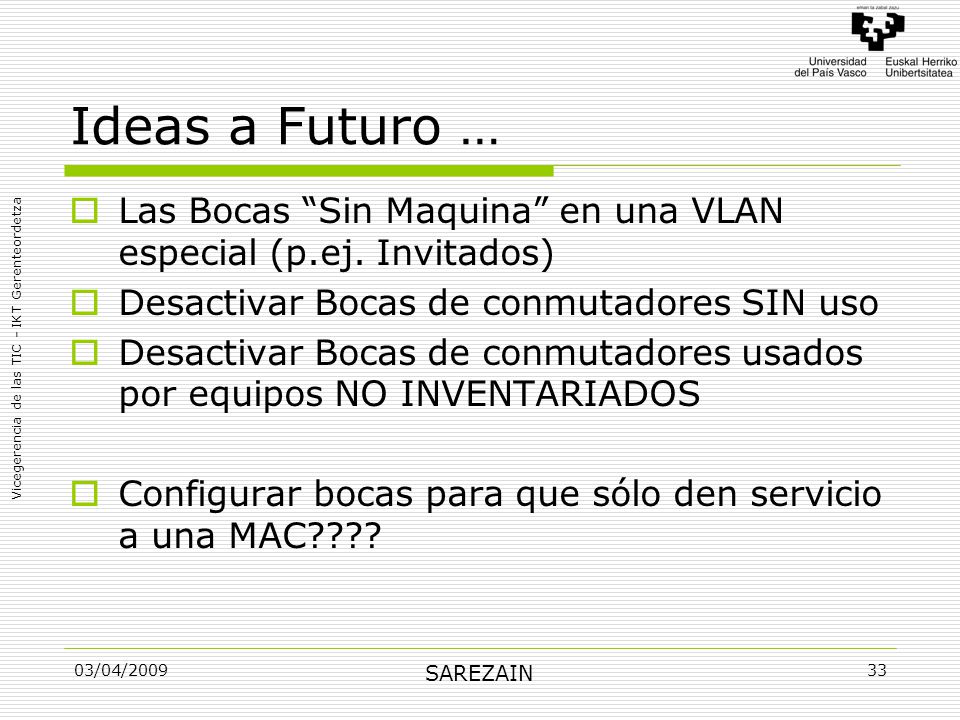

33 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 33 Ideas a Futuro …  Las Bocas “Sin Maquina” en una VLAN especial (p.ej. Invitados)  Desactivar Bocas de conmutadores SIN uso  Desactivar Bocas de conmutadores usados por equipos NO INVENTARIADOS  Configurar bocas para que sólo den servicio a una MAC????

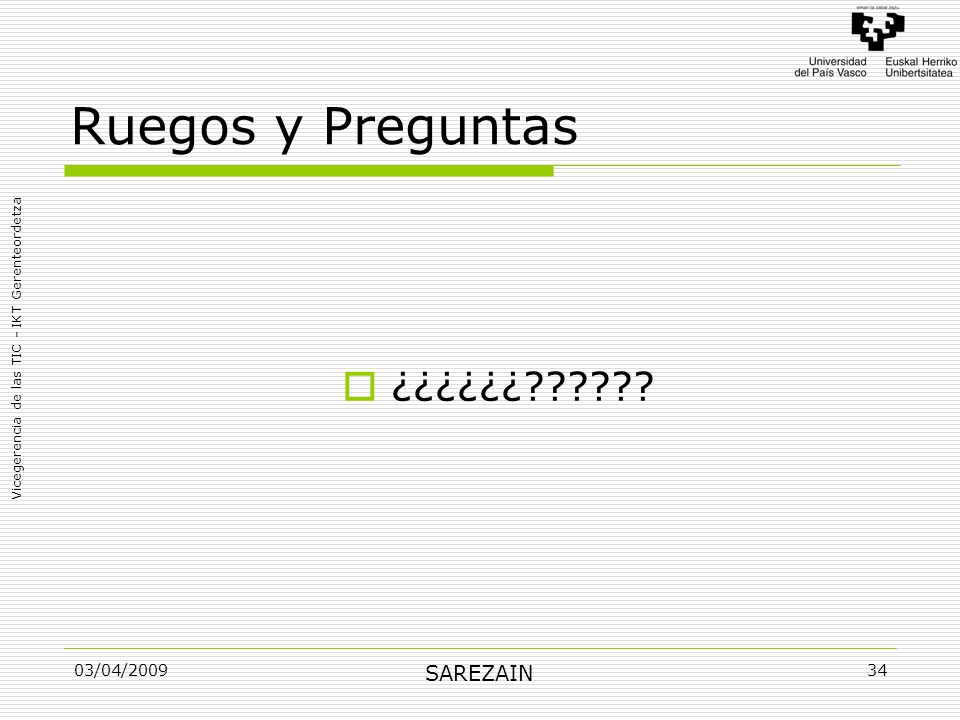

34 Vicegerencia de las TIC - IKT Gerenteordetza 03/04/2009 SAREZAIN 34 Ruegos y Preguntas  ¿¿¿¿¿¿??????
