1 Switching Jorge Baralt Torrijos

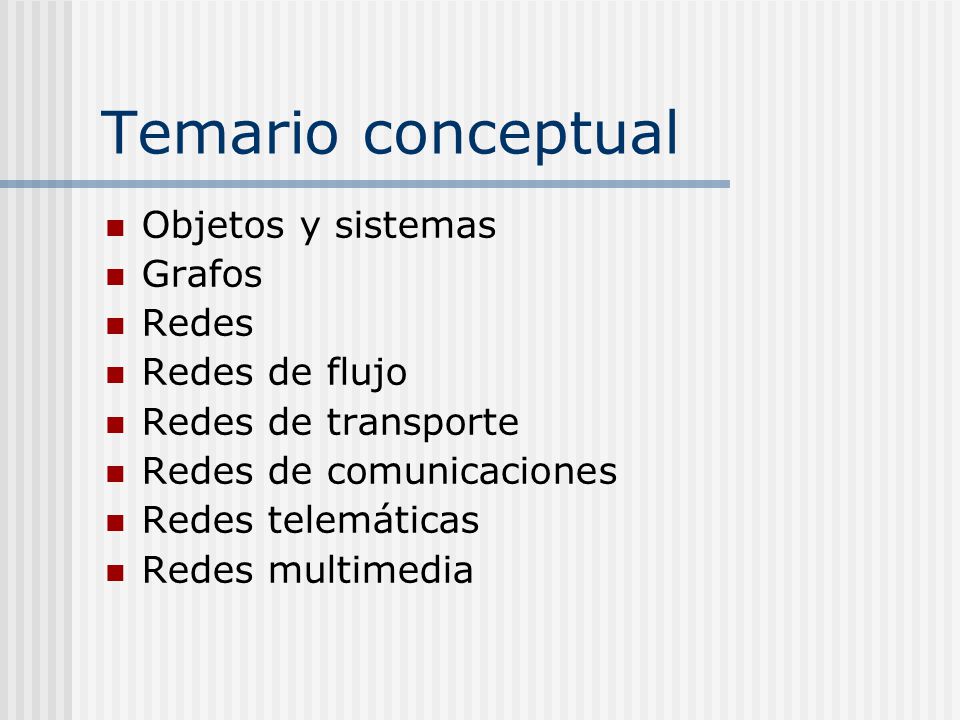

2 Temario conceptual Objetos y sistemas Grafos Redes Redes de flujo
Redes de transporte Redes de comunicaciones Redes telemáticas Redes multimedia

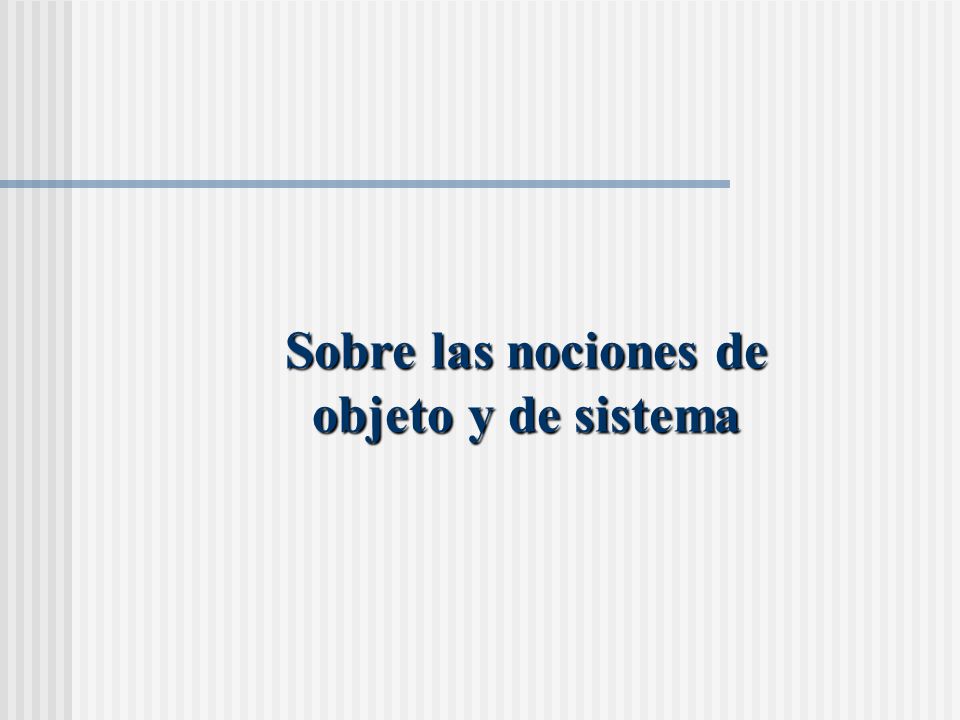

3 Sobre las nociones de objeto y de sistema

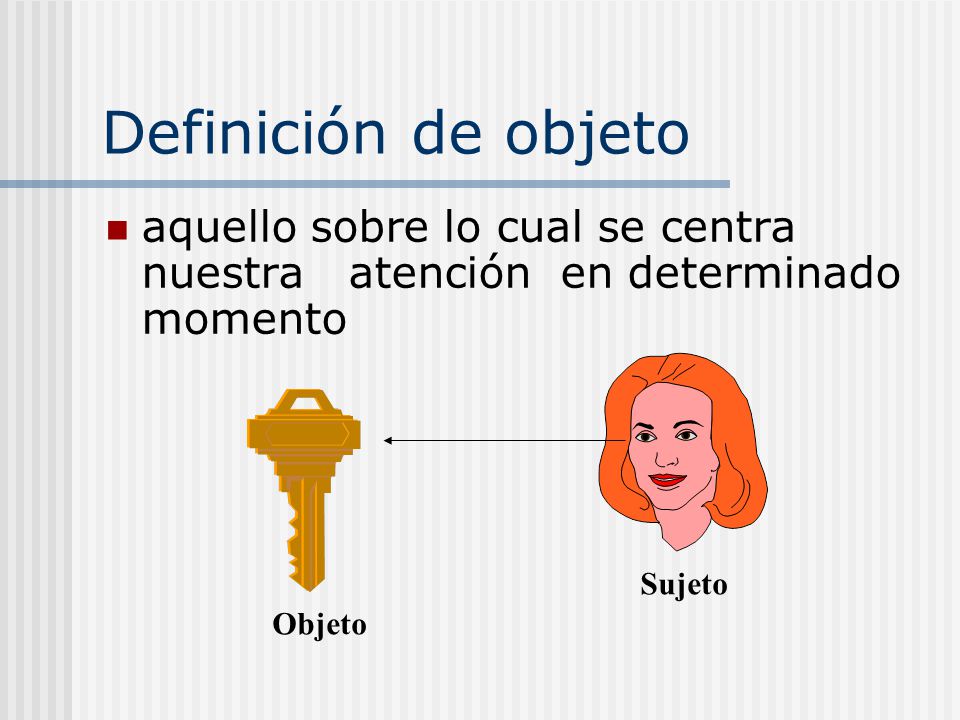

4 Definición de objeto aquello sobre lo cual se centra nuestra atención en determinado momento En nuestra mente existen ciertos fenómenos que consideramos que de alguna manera representan o modelan entes exteriores a ella. A tales entes exteriores los llamamos objetos de nuestra atención. Sujeto Objeto

5 Tecnologias tradicionales
Ethernet Token Ring Fiber Distributed Data Interface (FDDI)

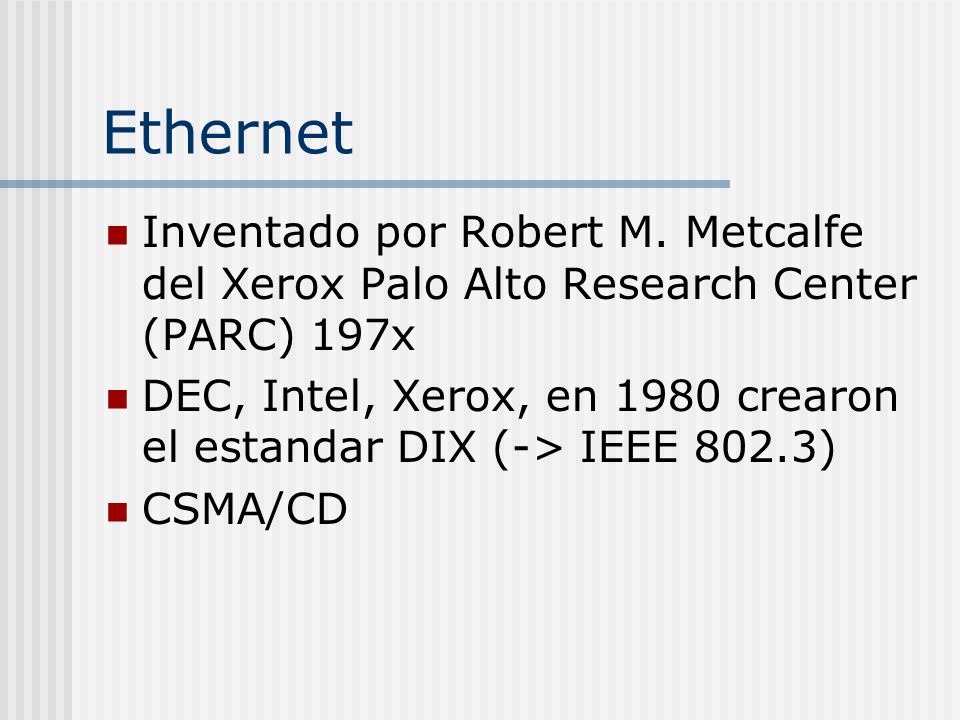

6 Ethernet Inventado por Robert M. Metcalfe del Xerox Palo Alto Research Center (PARC) 197x DEC, Intel, Xerox, en 1980 crearon el estandar DIX (-> IEEE 802.3) CSMA/CD

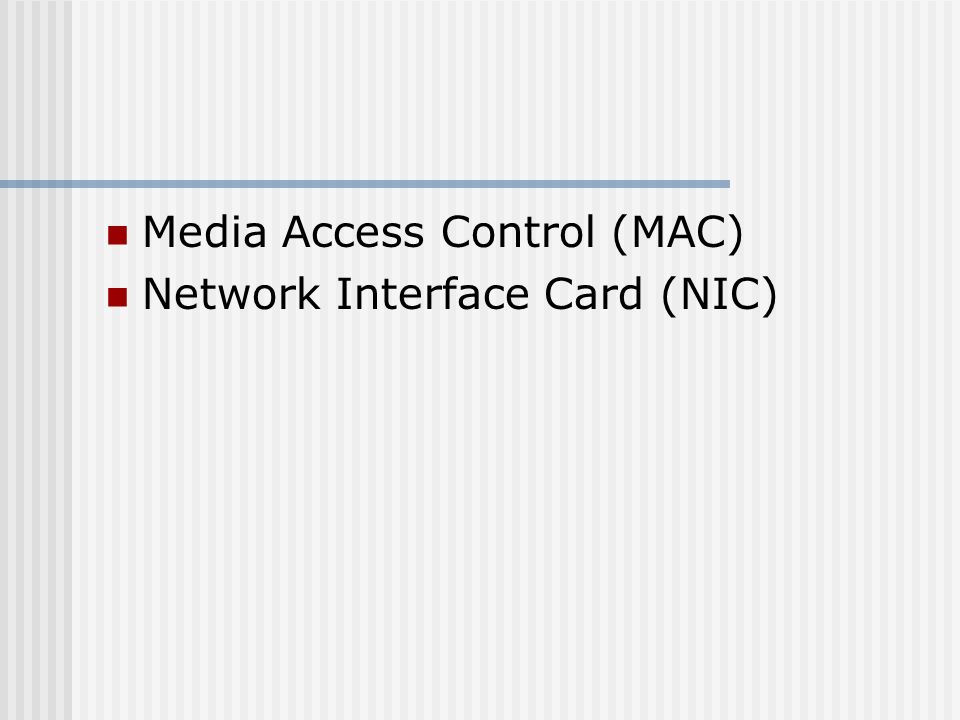

7 Media Access Control (MAC)
Network Interface Card (NIC)

8 Interconexion Repetidores (Repeaters) Concentradores (Hubs)
Puentes (Bridges) Enrutadores (Routers) Compuertas (Gateways)

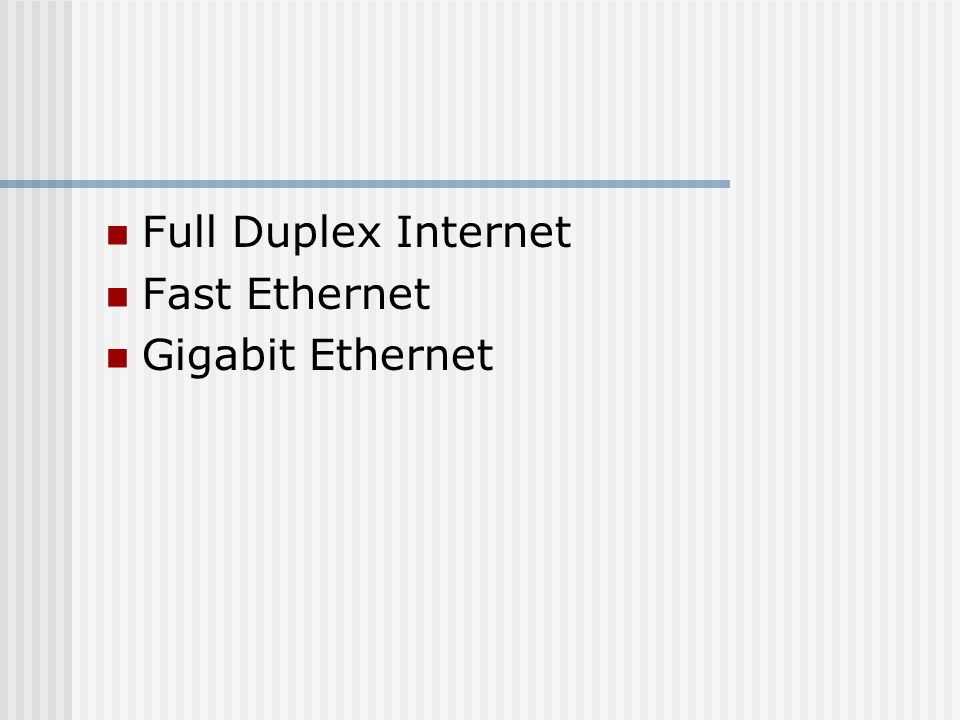

9 Full Duplex Internet Fast Ethernet Gigabit Ethernet

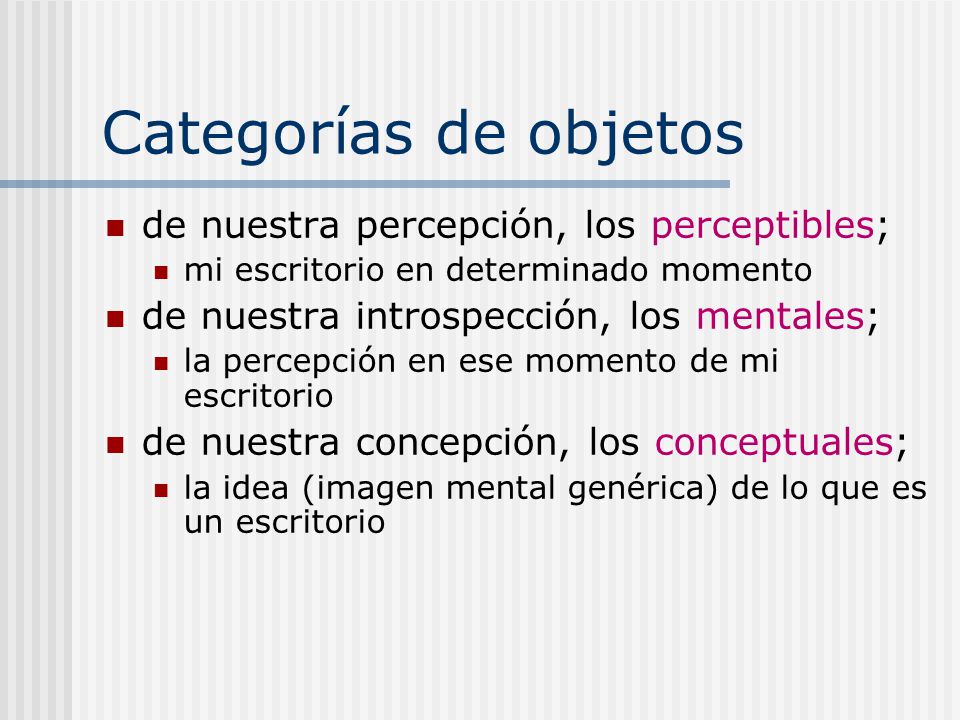

10 Categorías de objetos de nuestra percepción, los perceptibles;
mi escritorio en determinado momento de nuestra introspección, los mentales; la percepción en ese momento de mi escritorio de nuestra concepción, los conceptuales; la idea (imagen mental genérica) de lo que es un escritorio La noción de objeto exterior se extiende a los propios fenómenos de nuestra mente

11 Objeto físico vs. objeto perceptible
Perceptible Imperceptible Físico Opaco Transparente Transfísico Virtual Inmaterial

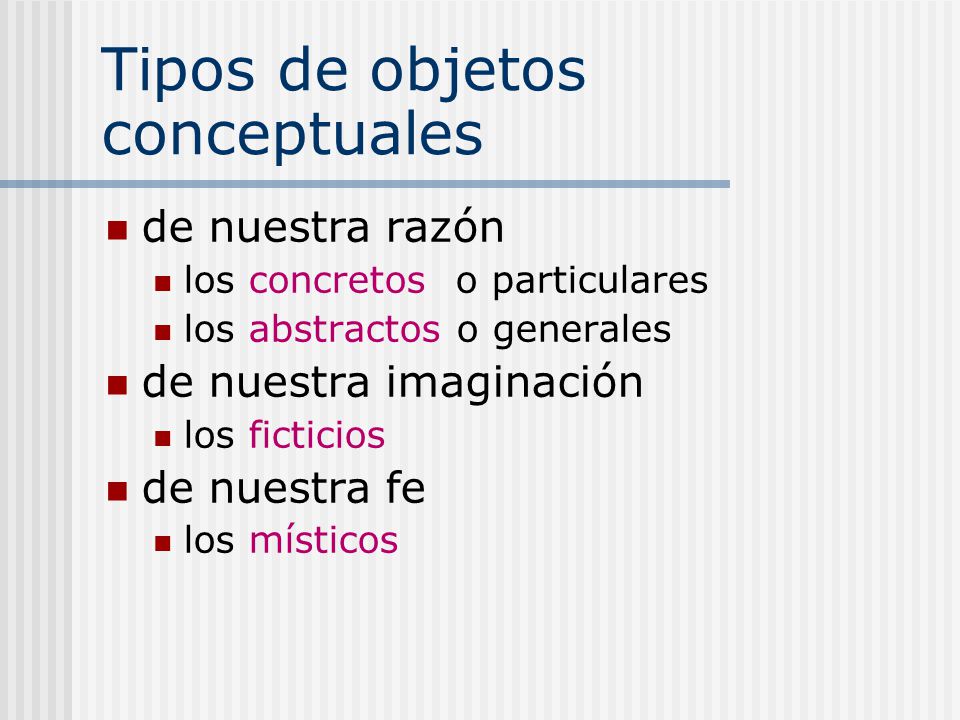

12 Tipos de objetos conceptuales
de nuestra razón los concretos o particulares los abstractos o generales de nuestra imaginación los ficticios de nuestra fe los místicos

13 Tipos de objetos concretos
los actuales, objetos de nuestro estudio, y de nuestras descripciones los potenciales, objetos de nuestra prospección, de nuestros diseños

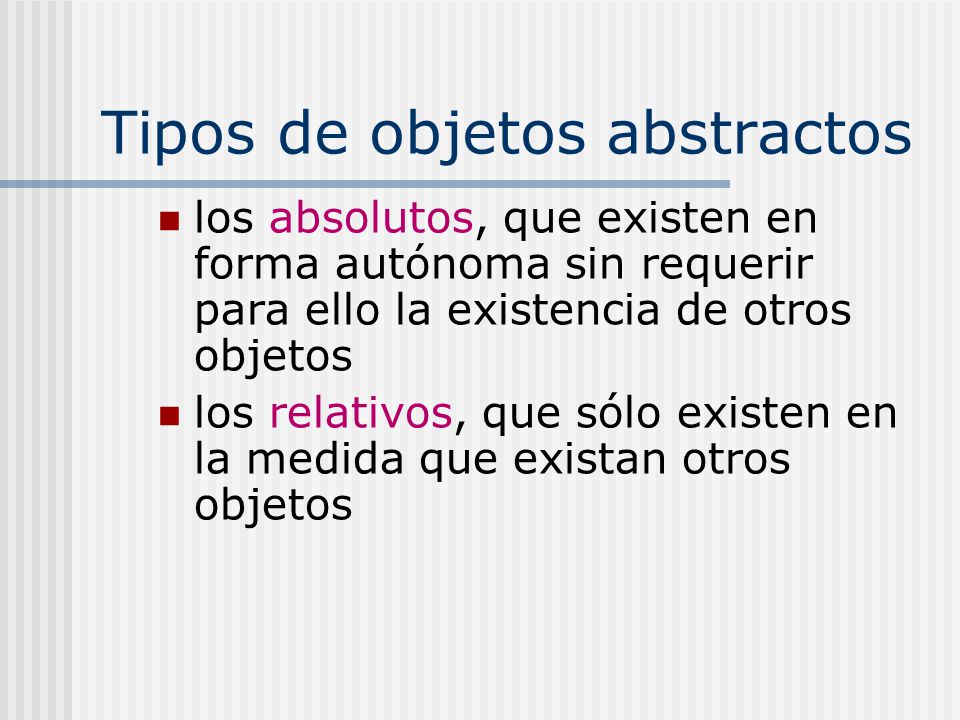

14 Tipos de objetos abstractos
los absolutos, que existen en forma autónoma sin requerir para ello la existencia de otros objetos los relativos, que sólo existen en la medida que existan otros objetos

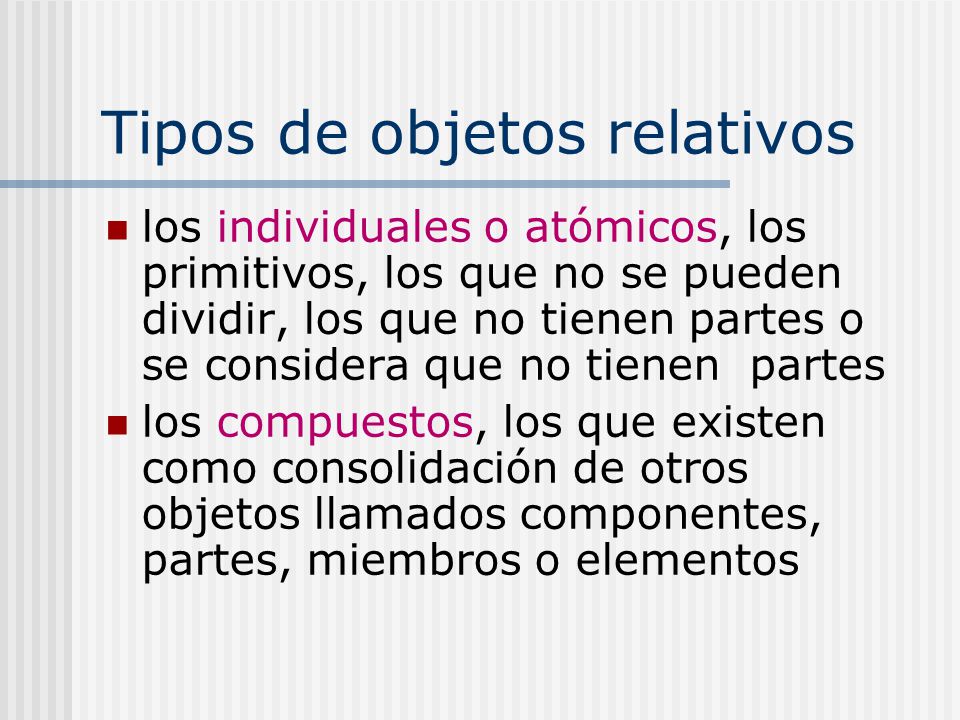

15 Tipos de objetos relativos
los individuales o atómicos, los primitivos, los que no se pueden dividir, los que no tienen partes o se considera que no tienen partes los compuestos, los que existen como consolidación de otros objetos llamados componentes, partes, miembros o elementos

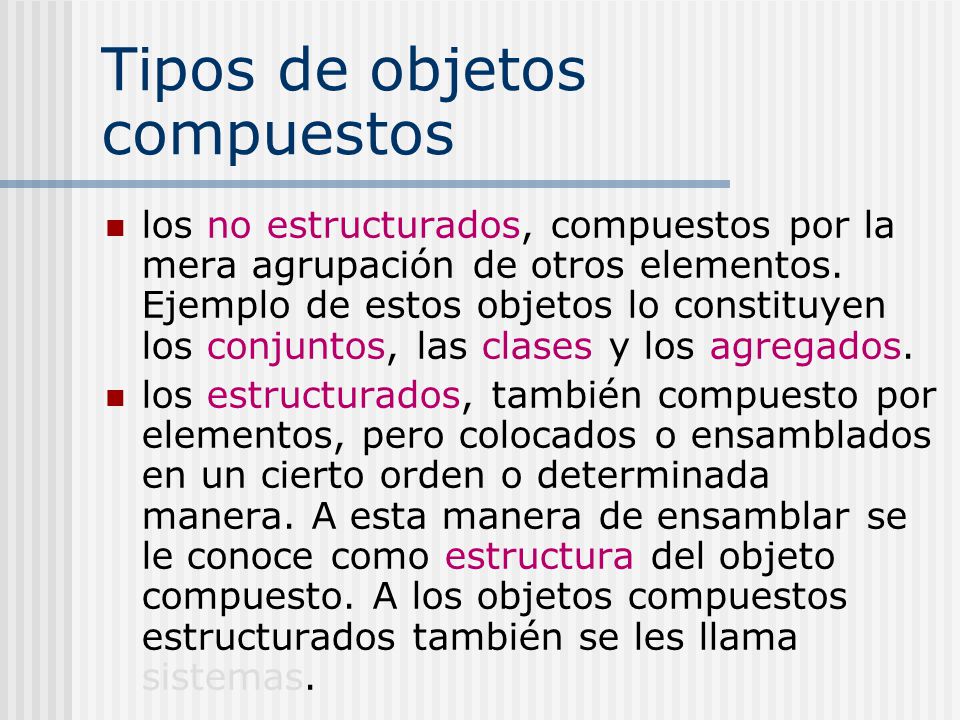

16 Tipos de objetos compuestos
los no estructurados, compuestos por la mera agrupación de otros elementos. Ejemplo de estos objetos lo constituyen los conjuntos, las clases y los agregados. los estructurados, también compuesto por elementos, pero colocados o ensamblados en un cierto orden o determinada manera. A esta manera de ensamblar se le conoce como estructura del objeto compuesto. A los objetos compuestos estructurados también se les llama sistemas.

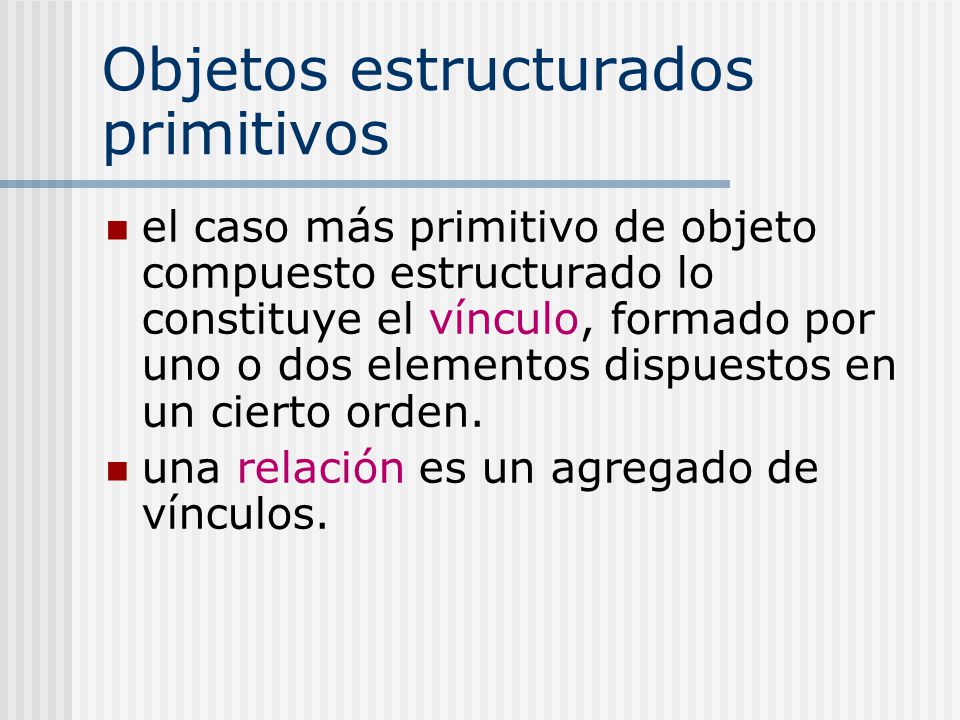

17 Objetos estructurados primitivos
el caso más primitivo de objeto compuesto estructurado lo constituye el vínculo, formado por uno o dos elementos dispuestos en un cierto orden. una relación es un agregado de vínculos.

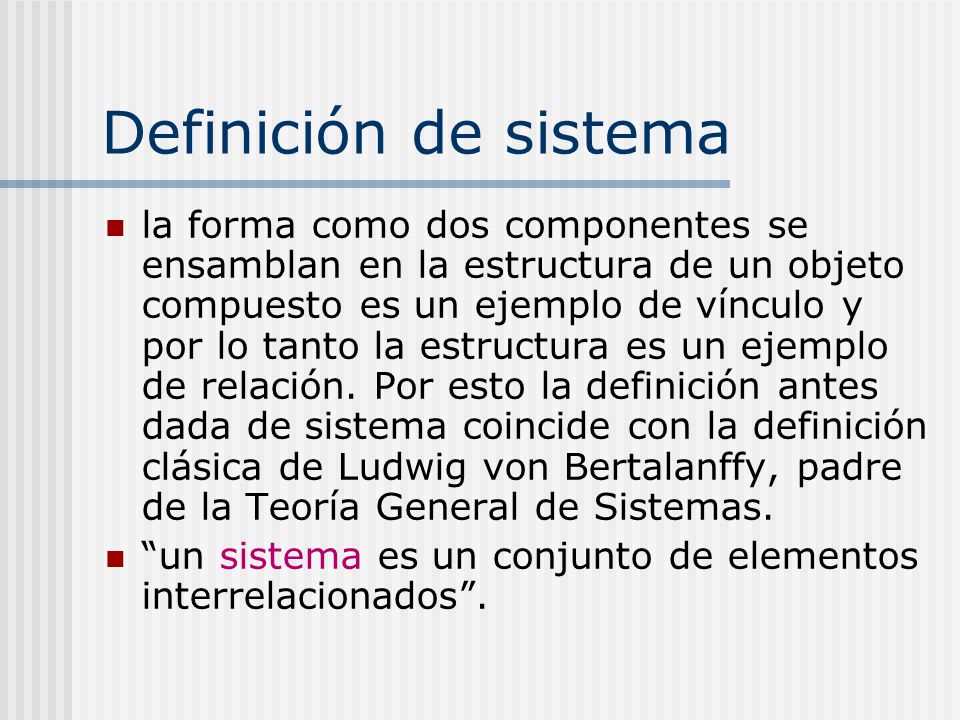

18 Definición de sistema la forma como dos componentes se ensamblan en la estructura de un objeto compuesto es un ejemplo de vínculo y por lo tanto la estructura es un ejemplo de relación. Por esto la definición antes dada de sistema coincide con la definición clásica de Ludwig von Bertalanffy, padre de la Teoría General de Sistemas. “un sistema es un conjunto de elementos interrelacionados”.

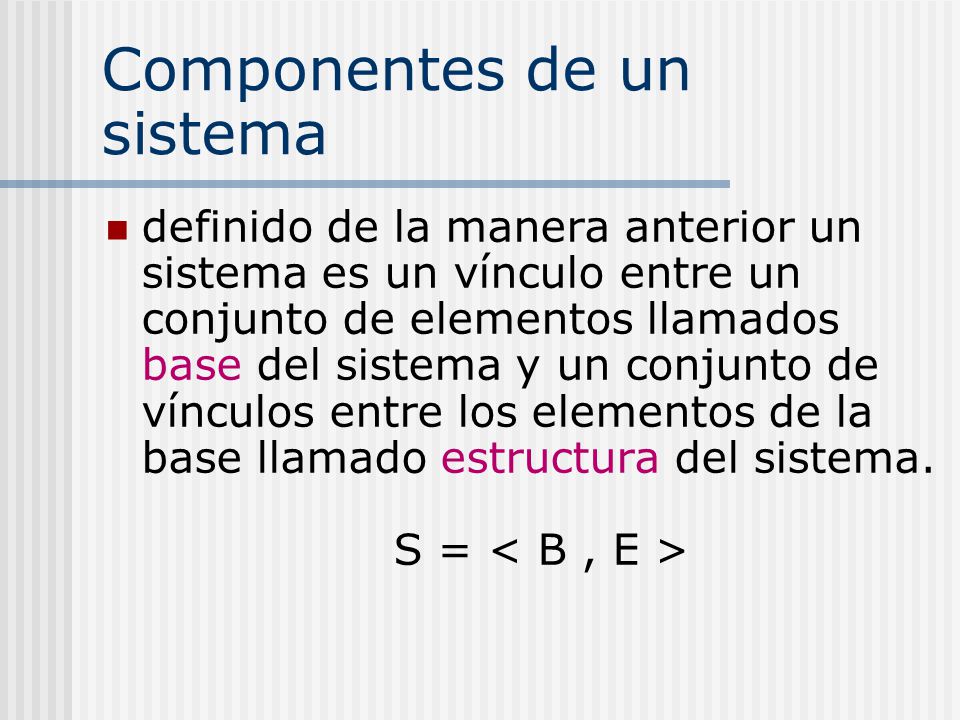

19 Componentes de un sistema
definido de la manera anterior un sistema es un vínculo entre un conjunto de elementos llamados base del sistema y un conjunto de vínculos entre los elementos de la base llamado estructura del sistema. S = < B , E >

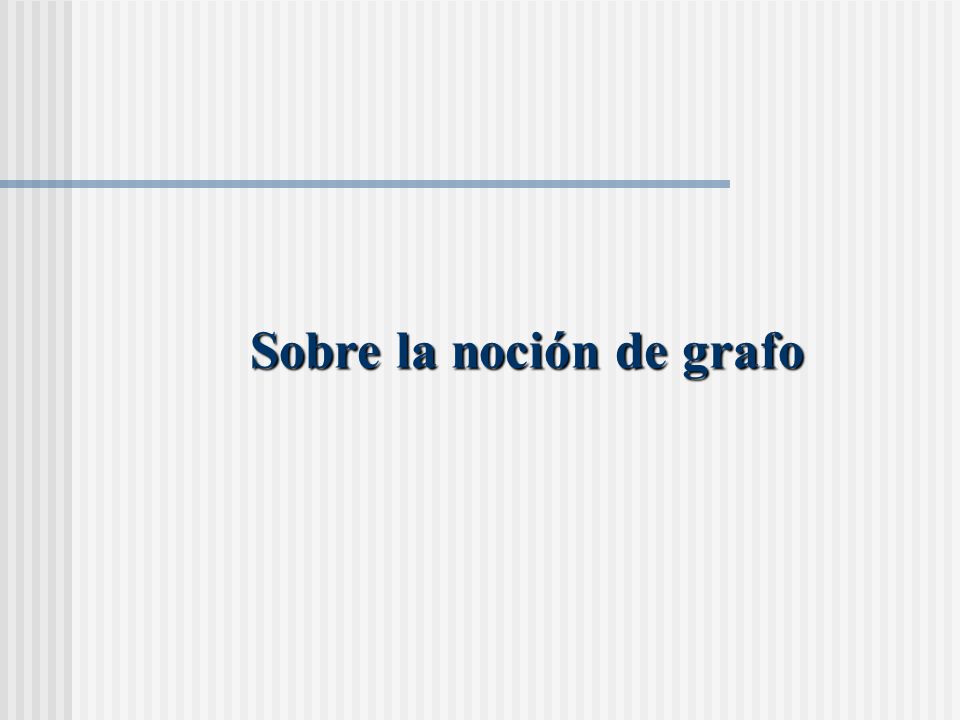

20 Sobre la noción de grafo

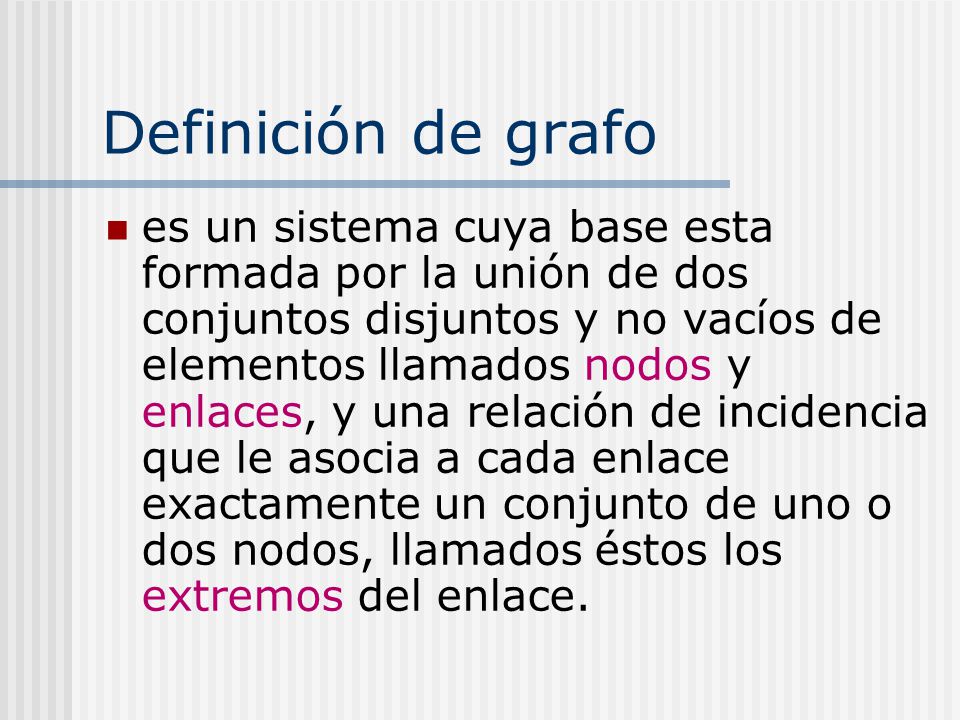

21 Definición de grafo es un sistema cuya base esta formada por la unión de dos conjuntos disjuntos y no vacíos de elementos llamados nodos y enlaces, y una relación de incidencia que le asocia a cada enlace exactamente un conjunto de uno o dos nodos, llamados éstos los extremos del enlace.

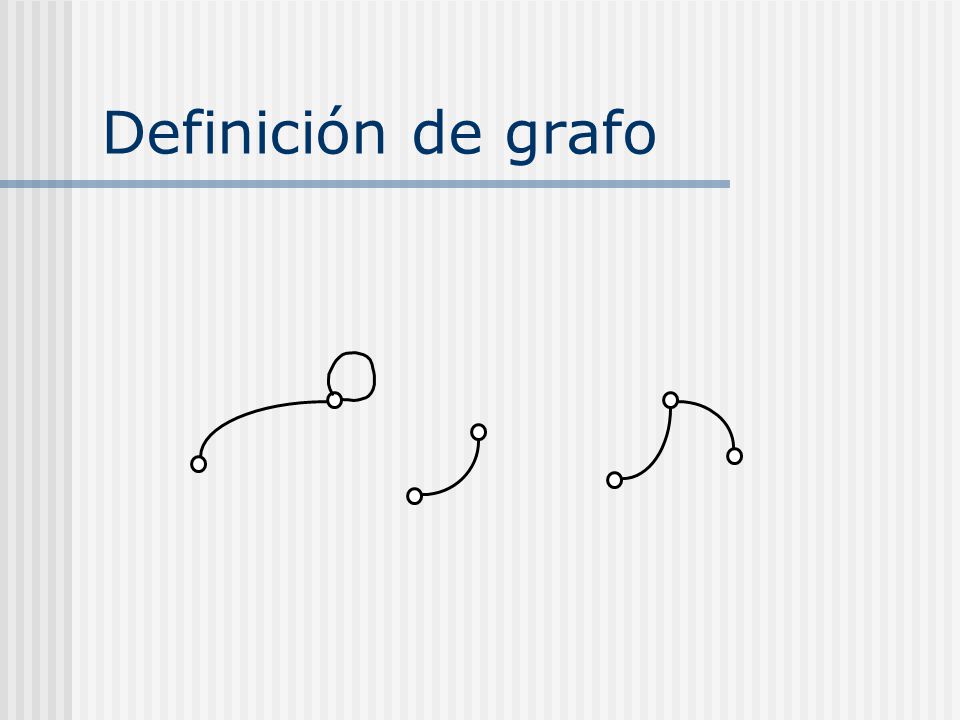

22 Definición de grafo

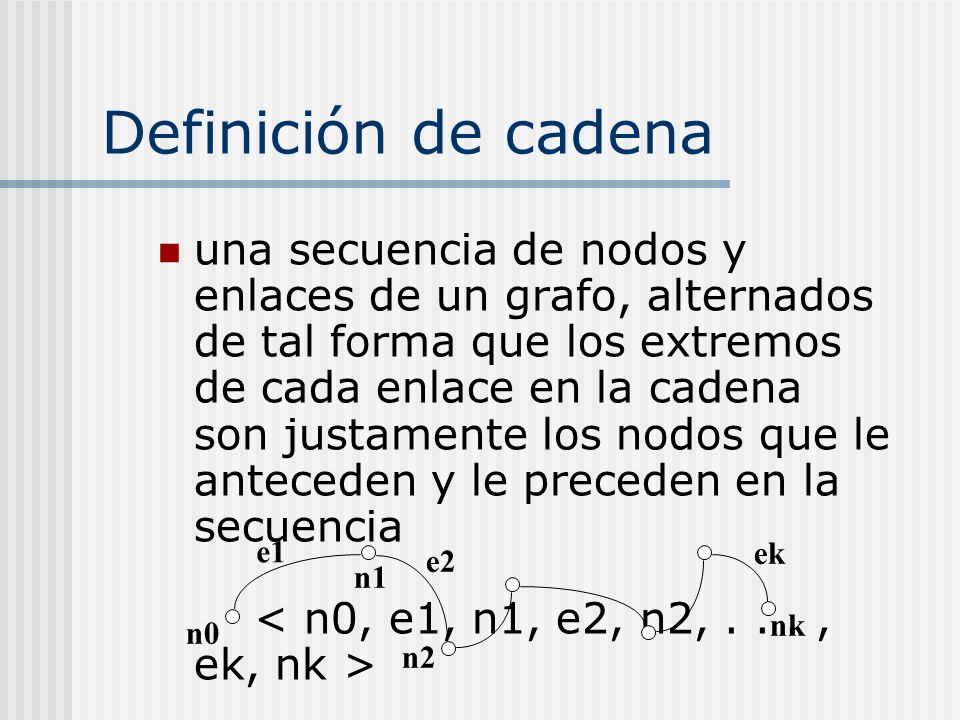

23 Definición de cadena una secuencia de nodos y enlaces de un grafo, alternados de tal forma que los extremos de cada enlace en la cadena son justamente los nodos que le anteceden y le preceden en la secuencia < n0, e1, n1, e2, n2, , ek, nk > e1 ek e2 n1 nk n0 n2

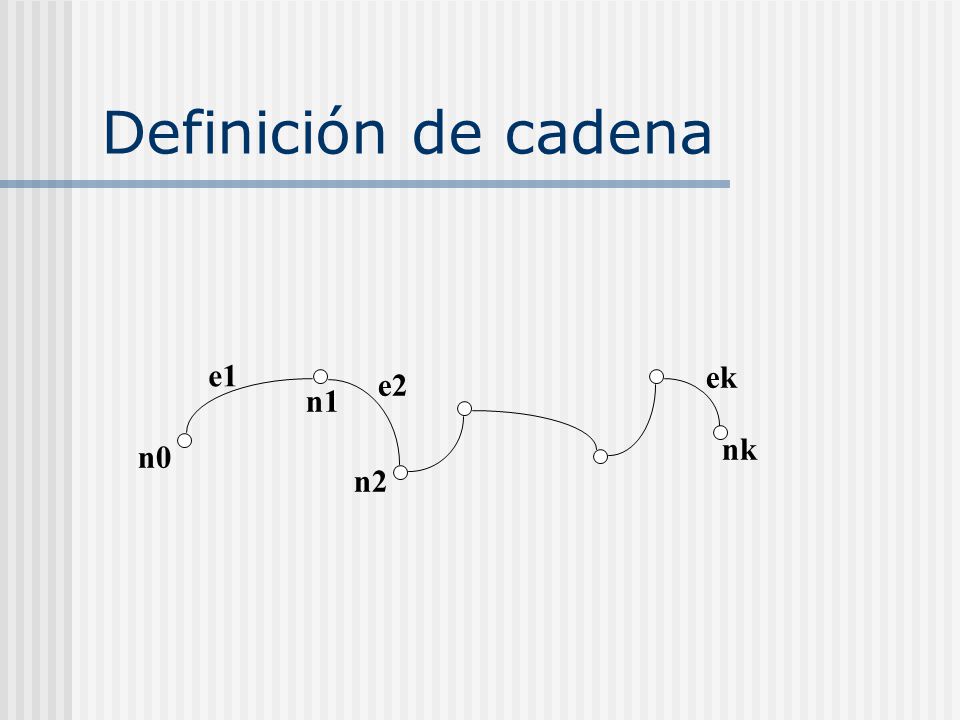

24 Definición de cadena e1 ek e2 n1 nk n0 n2

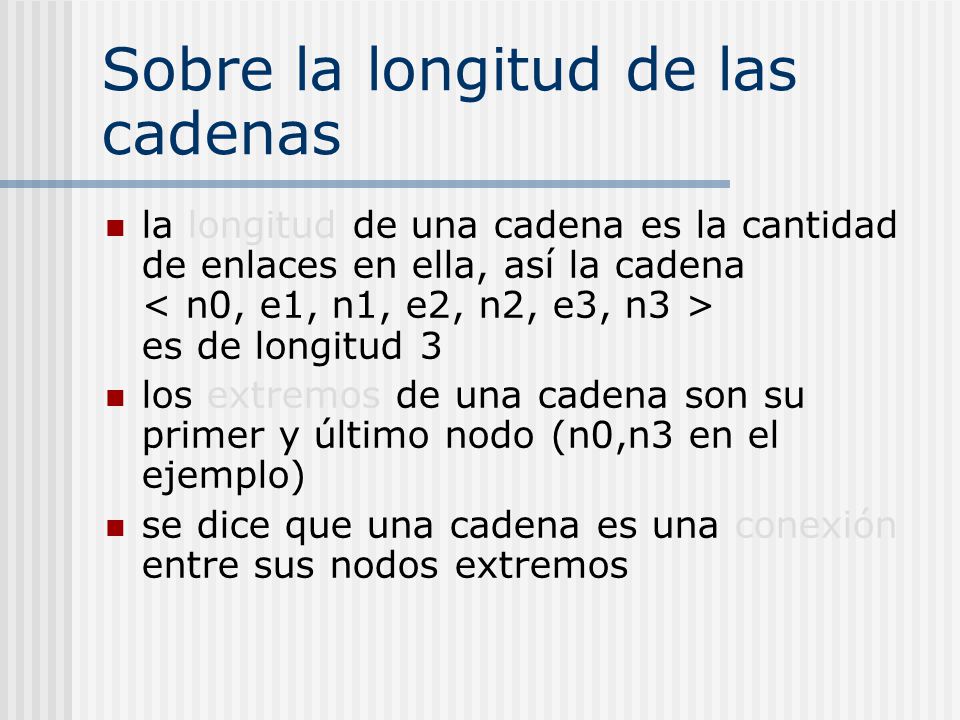

25 Sobre la longitud de las cadenas
la longitud de una cadena es la cantidad de enlaces en ella, así la cadena < n0, e1, n1, e2, n2, e3, n3 > es de longitud 3 los extremos de una cadena son su primer y último nodo (n0,n3 en el ejemplo) se dice que una cadena es una conexión entre sus nodos extremos

26 Sobre la noción de red

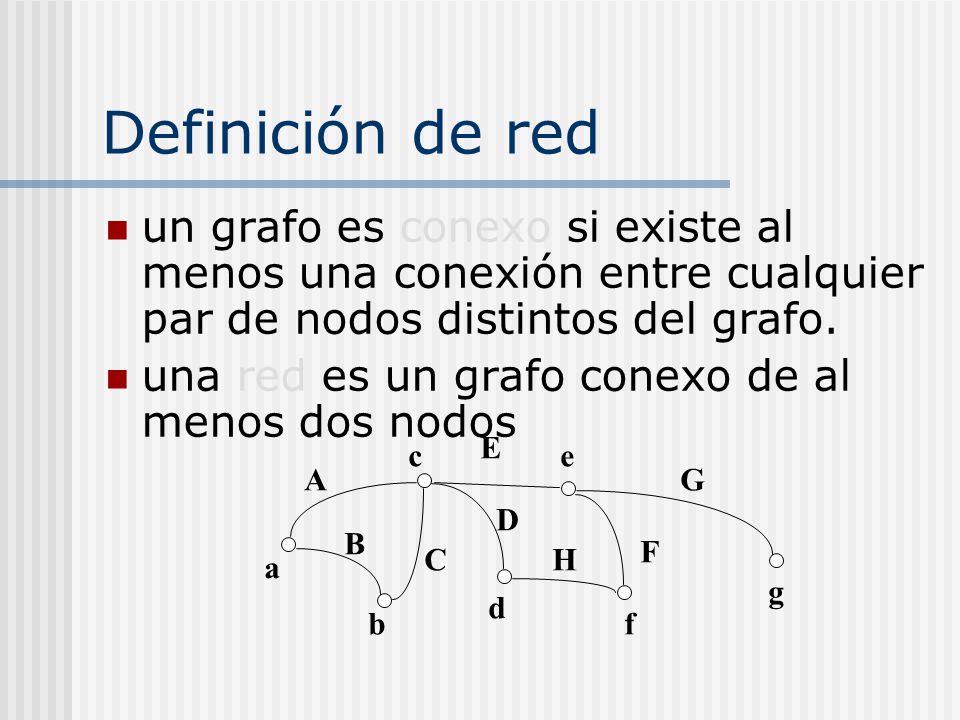

27 Definición de red un grafo es conexo si existe al menos una conexión entre cualquier par de nodos distintos del grafo. una red es un grafo conexo de al menos dos nodos a b c e d f g A B C E D H F G

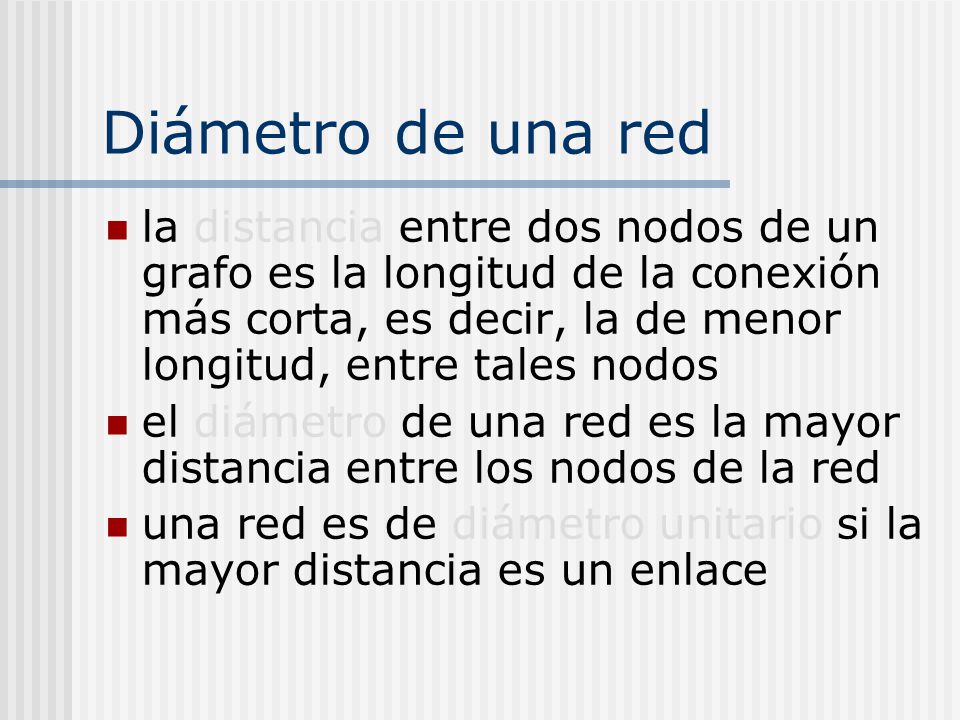

28 Diámetro de una red la distancia entre dos nodos de un grafo es la longitud de la conexión más corta, es decir, la de menor longitud, entre tales nodos el diámetro de una red es la mayor distancia entre los nodos de la red una red es de diámetro unitario si la mayor distancia es un enlace

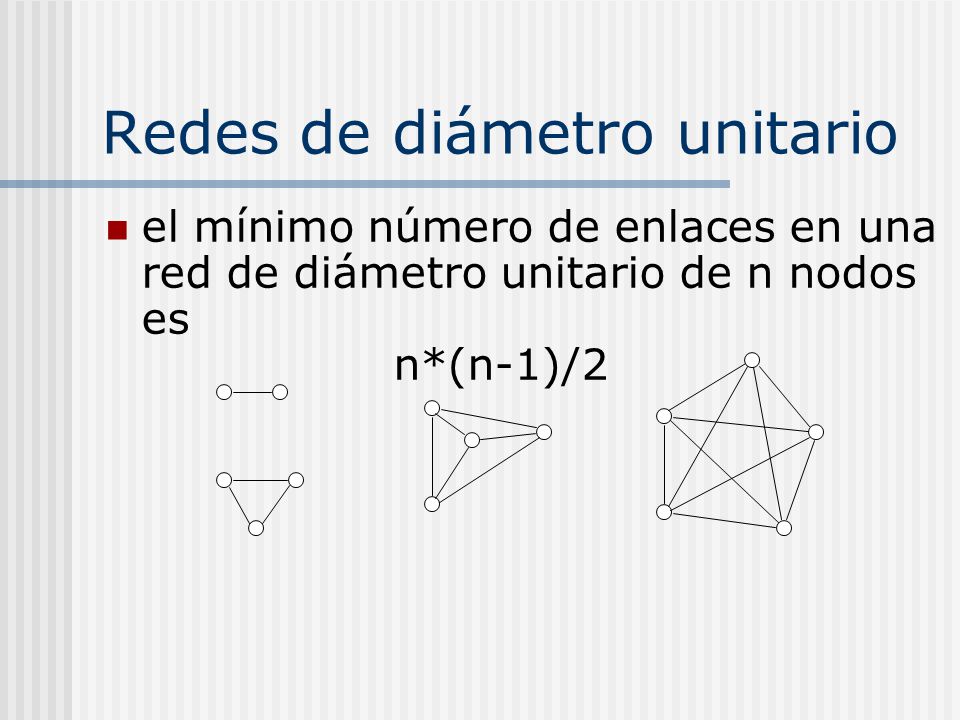

29 Redes de diámetro unitario
el mínimo número de enlaces en una red de diámetro unitario de n nodos es n*(n-1)/2

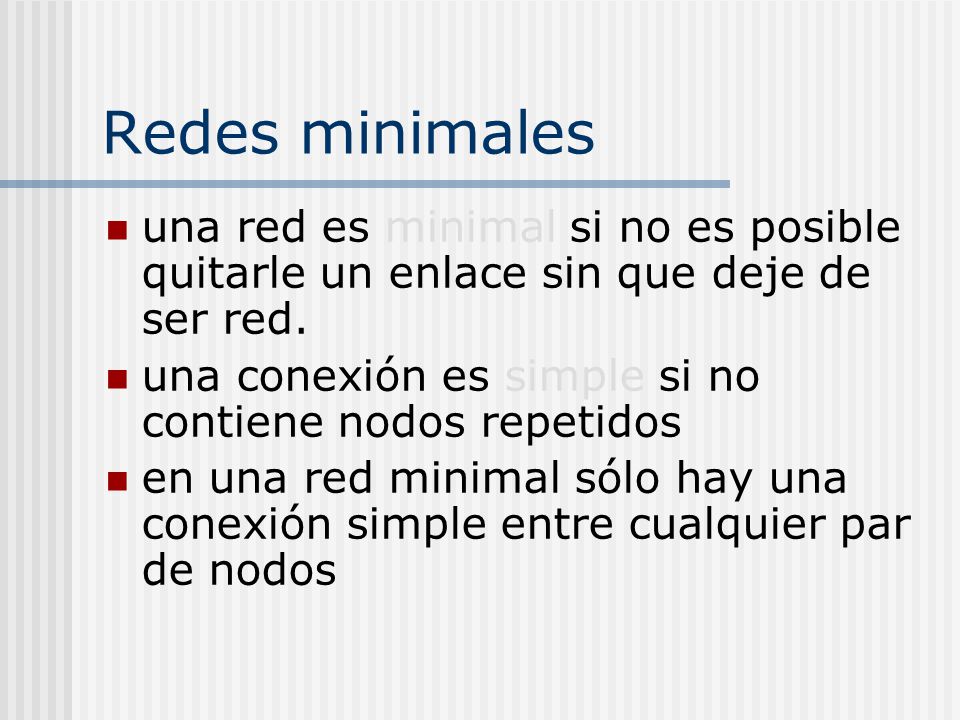

30 Redes minimales una red es minimal si no es posible quitarle un enlace sin que deje de ser red. una conexión es simple si no contiene nodos repetidos en una red minimal sólo hay una conexión simple entre cualquier par de nodos

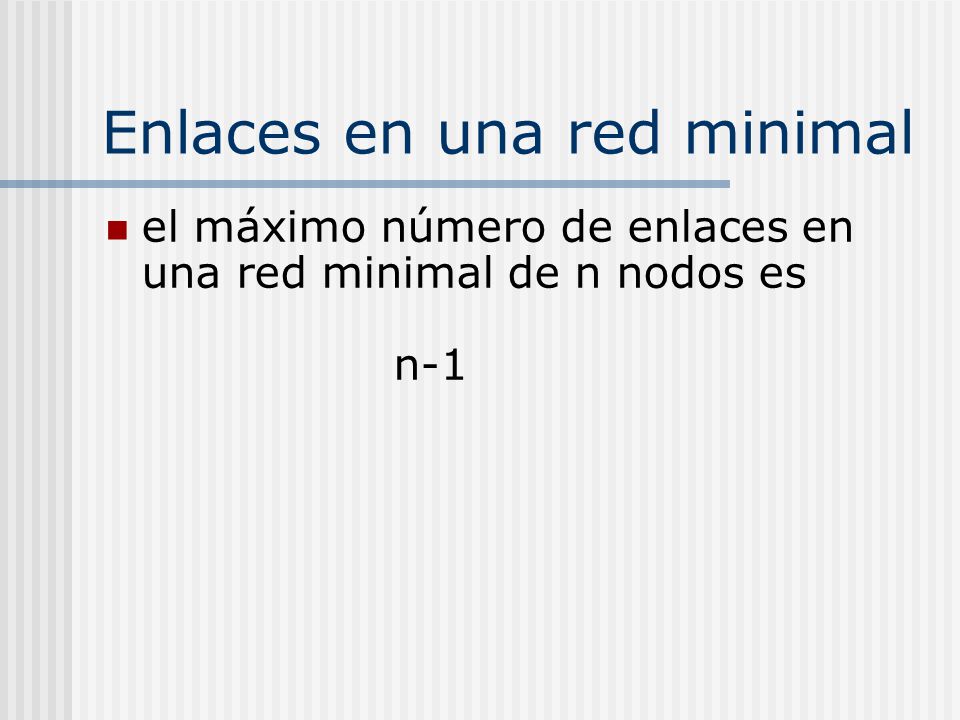

31 Enlaces en una red minimal
el máximo número de enlaces en una red minimal de n nodos es n-1

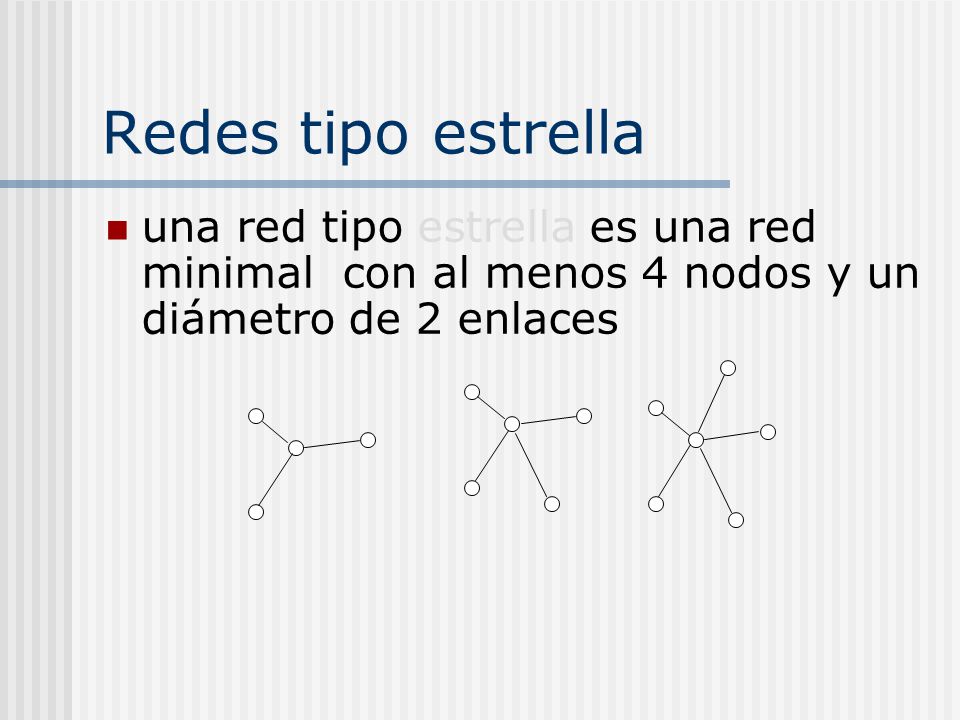

32 Redes tipo estrella una red tipo estrella es una red minimal con al menos 4 nodos y un diámetro de 2 enlaces

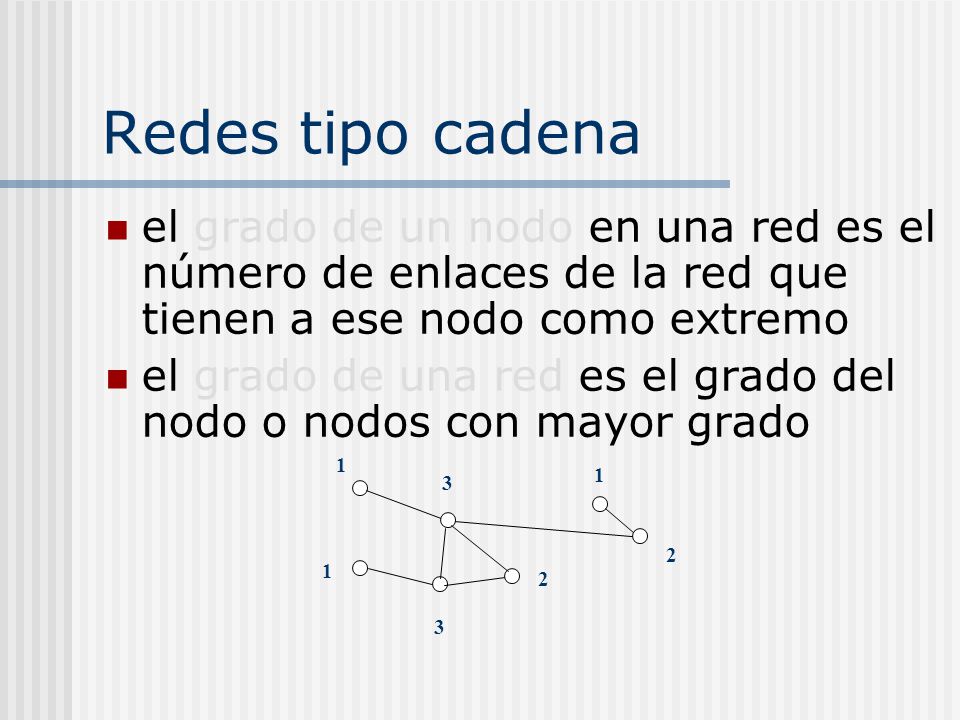

33 Redes tipo cadena el grado de un nodo en una red es el número de enlaces de la red que tienen a ese nodo como extremo el grado de una red es el grado del nodo o nodos con mayor grado 1 1 3 2 1 2 3

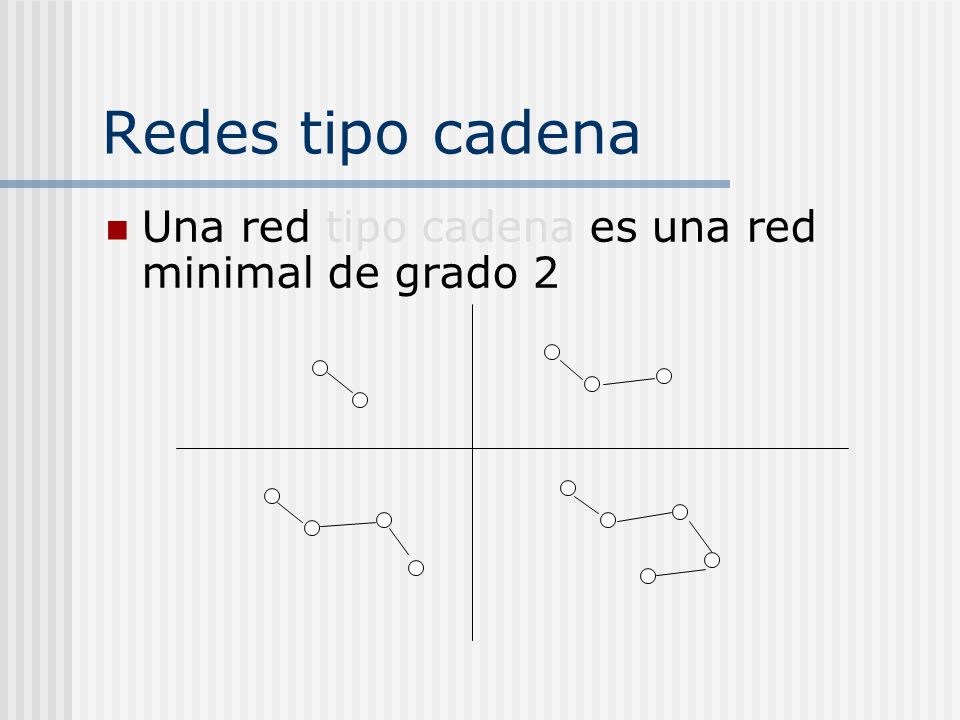

34 Redes tipo cadena Una red tipo cadena es una red minimal de grado 2

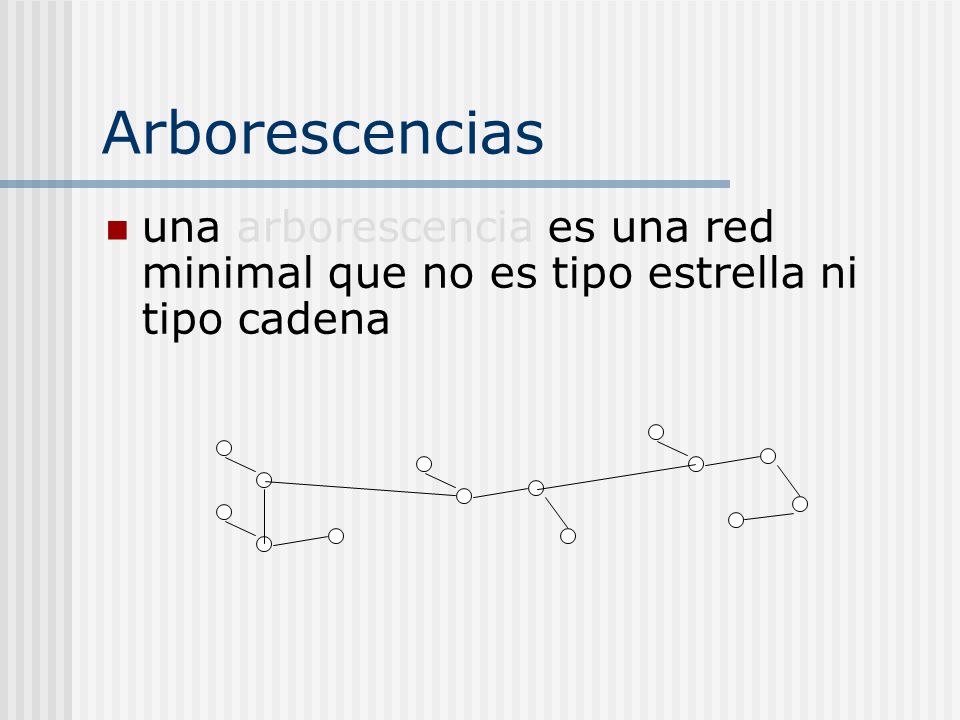

35 Arborescencias una arborescencia es una red minimal que no es tipo estrella ni tipo cadena

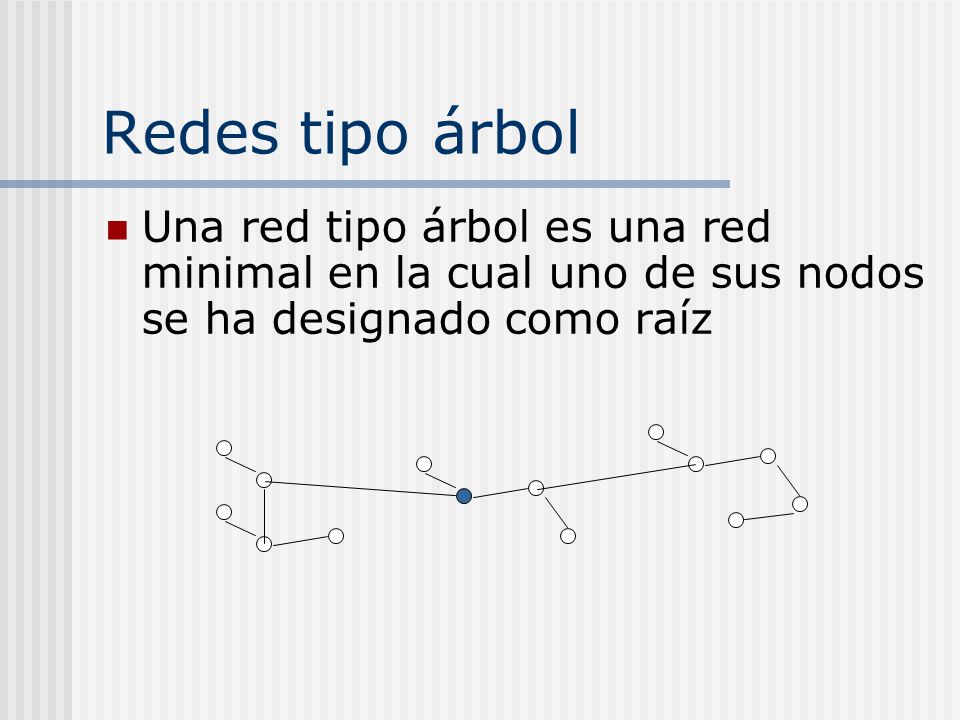

36 Redes tipo árbol Una red tipo árbol es una red minimal en la cual uno de sus nodos se ha designado como raíz

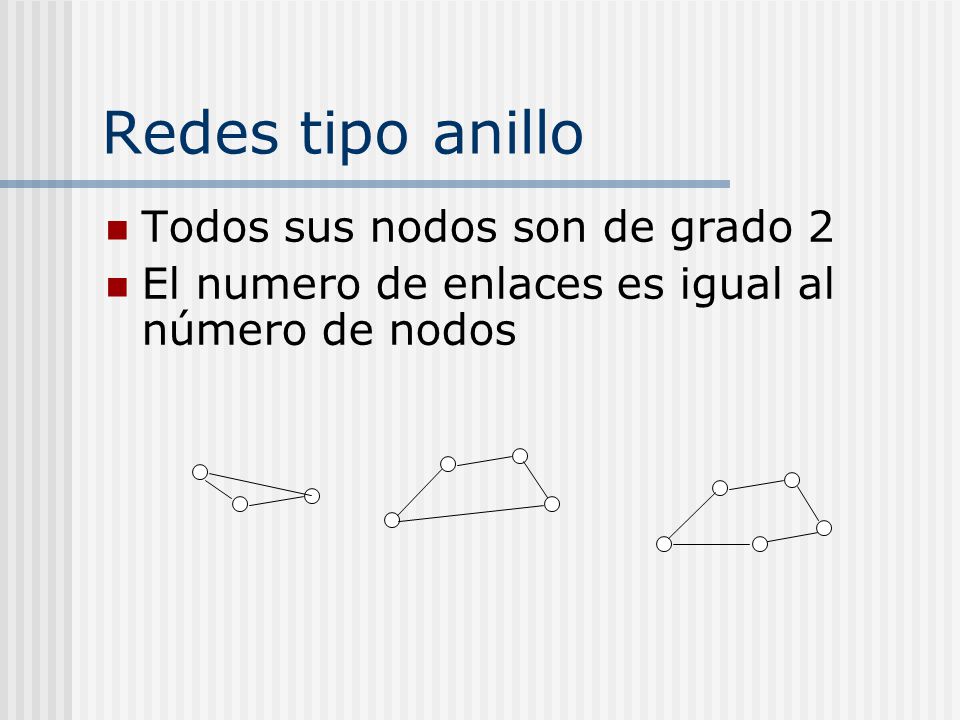

37 Redes tipo anillo Todos sus nodos son de grado 2
El numero de enlaces es igual al número de nodos

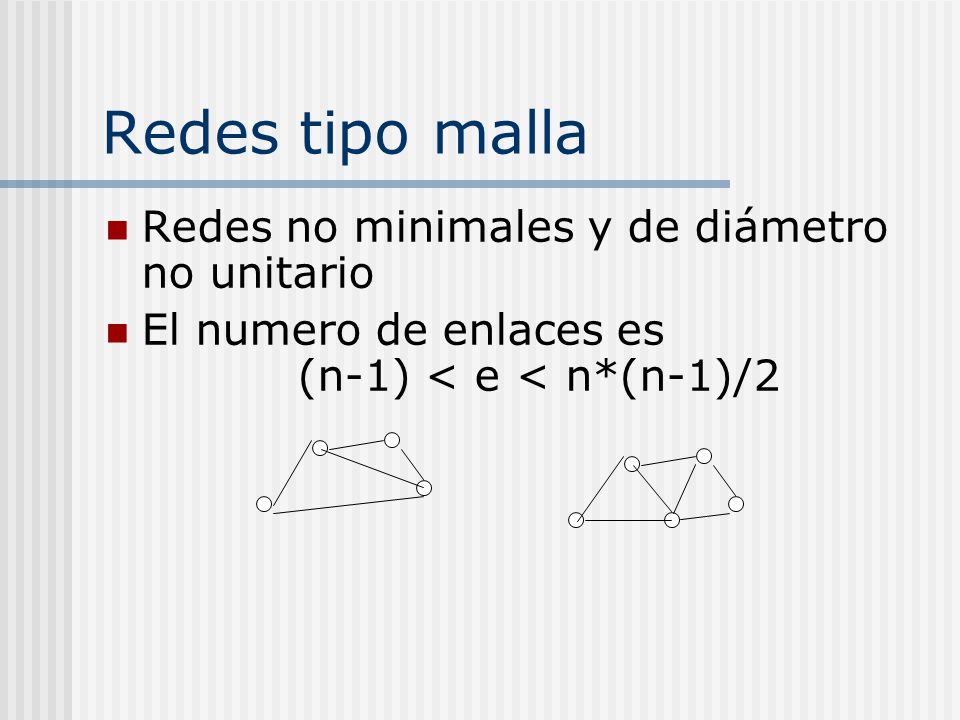

38 Redes tipo malla Redes no minimales y de diámetro no unitario
El numero de enlaces es (n-1) < e < n*(n-1)/2

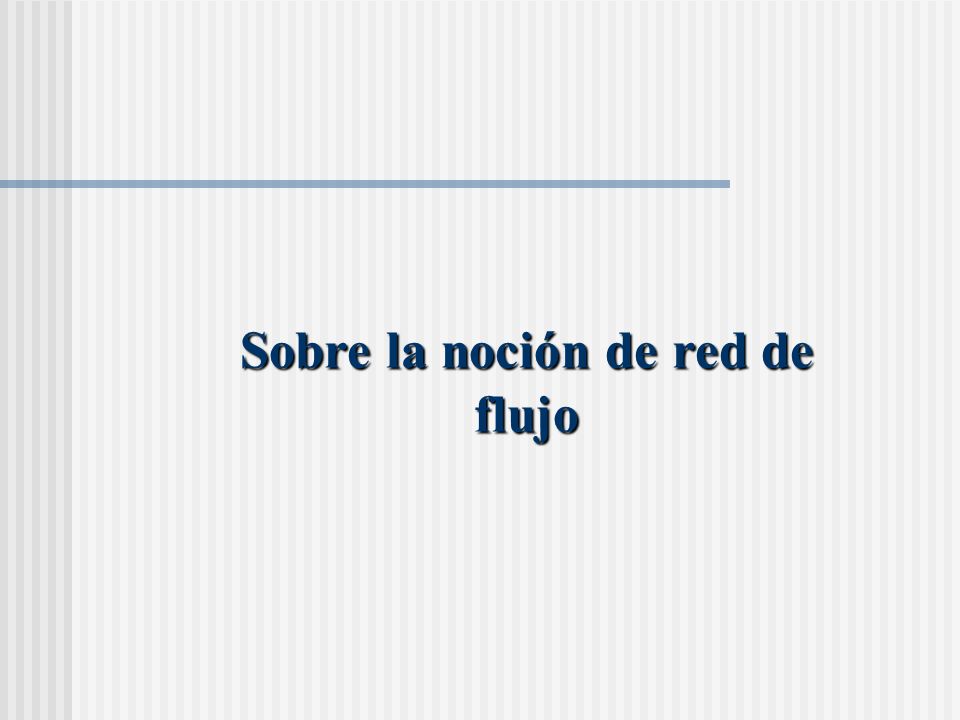

39 Sobre la noción de red de flujo

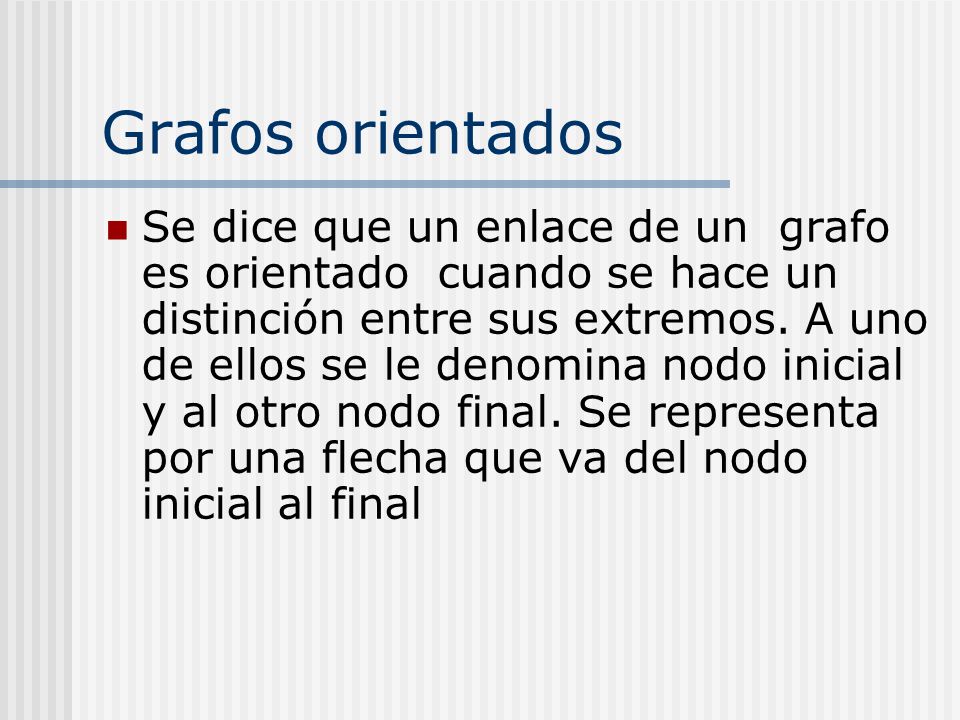

40 Grafos orientados Se dice que un enlace de un grafo es orientado cuando se hace un distinción entre sus extremos. A uno de ellos se le denomina nodo inicial y al otro nodo final. Se representa por una flecha que va del nodo inicial al final

41 Sobre la noción de red de transporte

42 Grafos orientados Se dice que un enlace de un grafo es orientado cuando se hace un distinción entre sus extremos. A uno de ellos se le denomina nodo inicial y al otro nodo final. Se representa por una flecha que va del nodo inicial al final

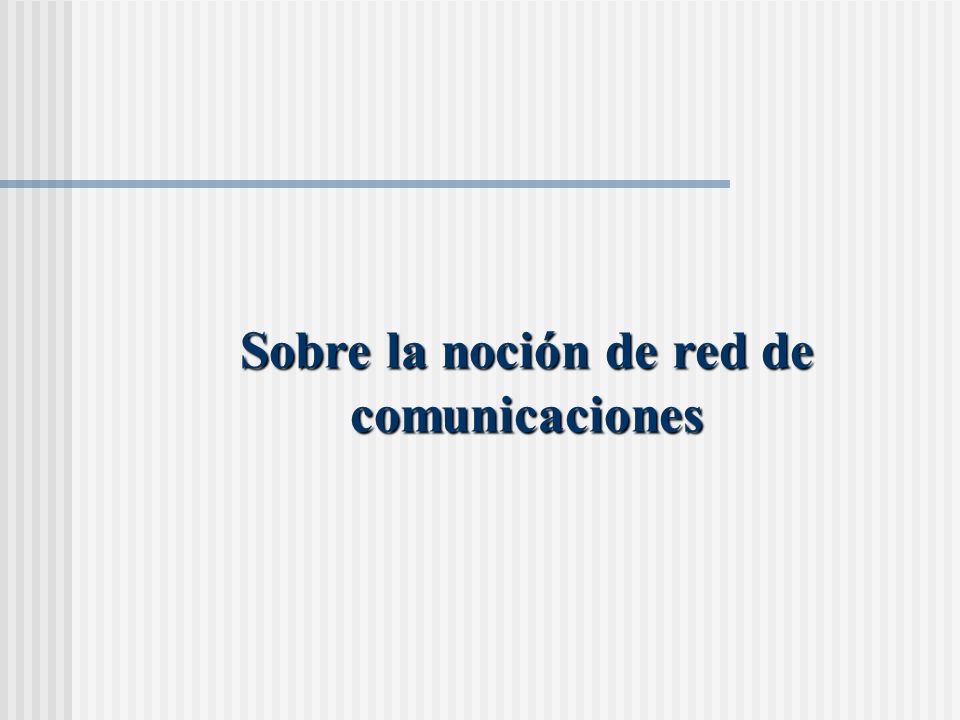

43 Sobre la noción de red de comunicaciones

44 Grafos orientados Se dice que un enlace de un grafo es orientado cuando se hace un distinción entre sus extremos. A uno de ellos se le denomina nodo inicial y al otro nodo final. Se representa por una flecha que va del nodo inicial al final

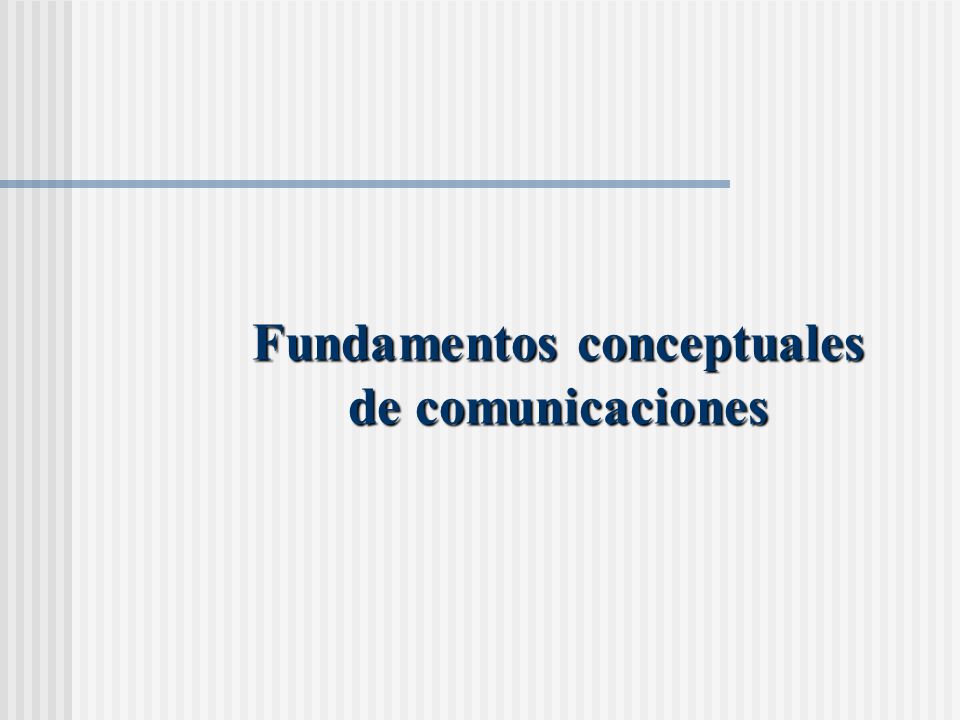

45 Fundamentos conceptuales de comunicaciones

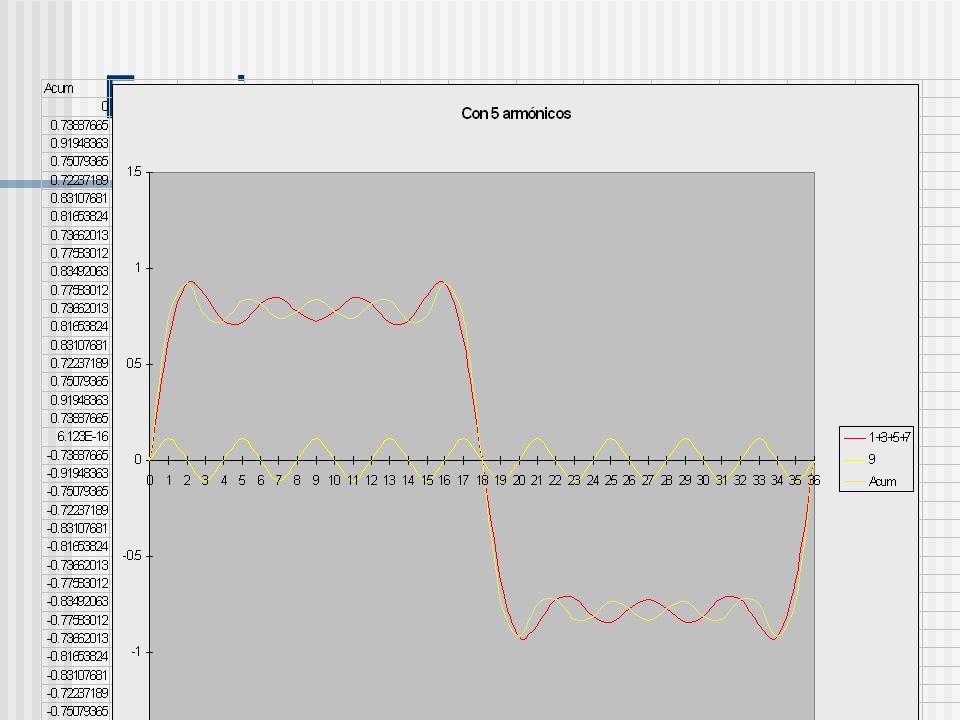

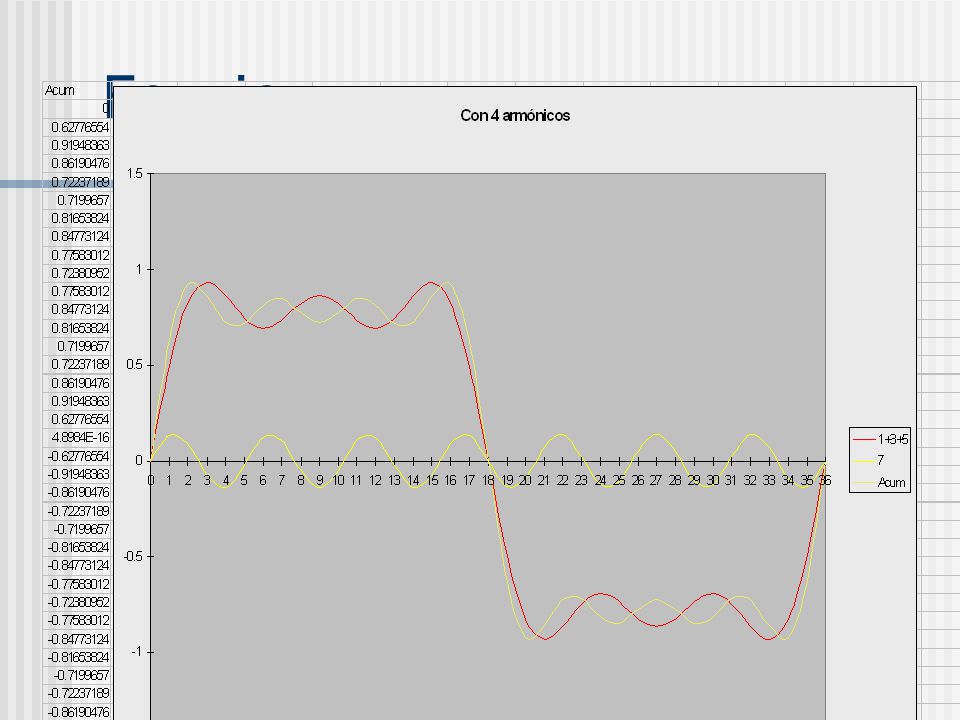

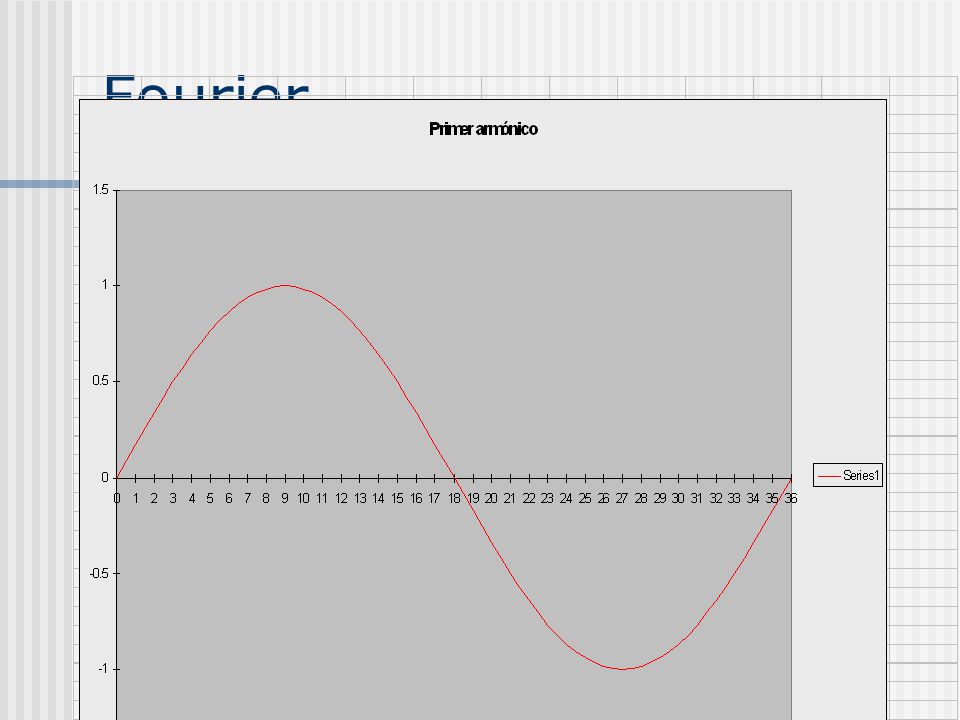

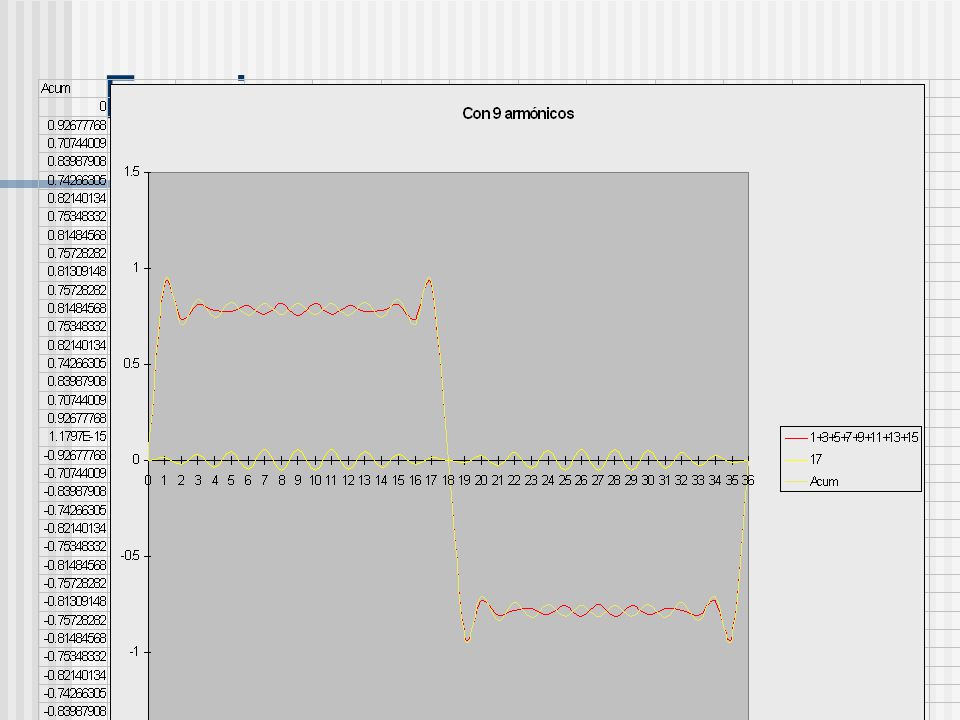

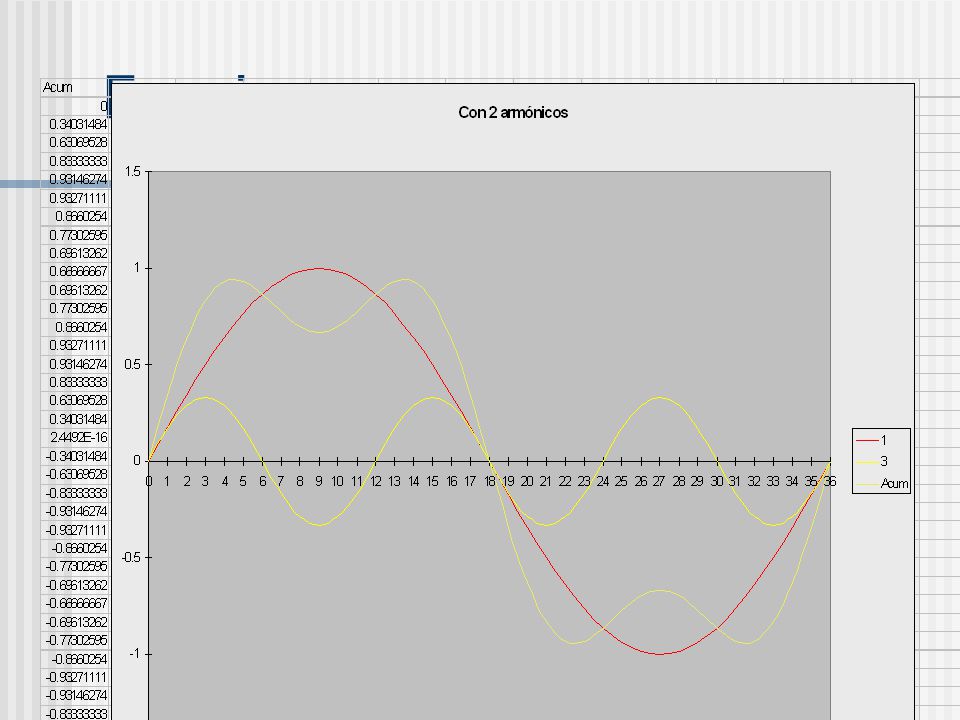

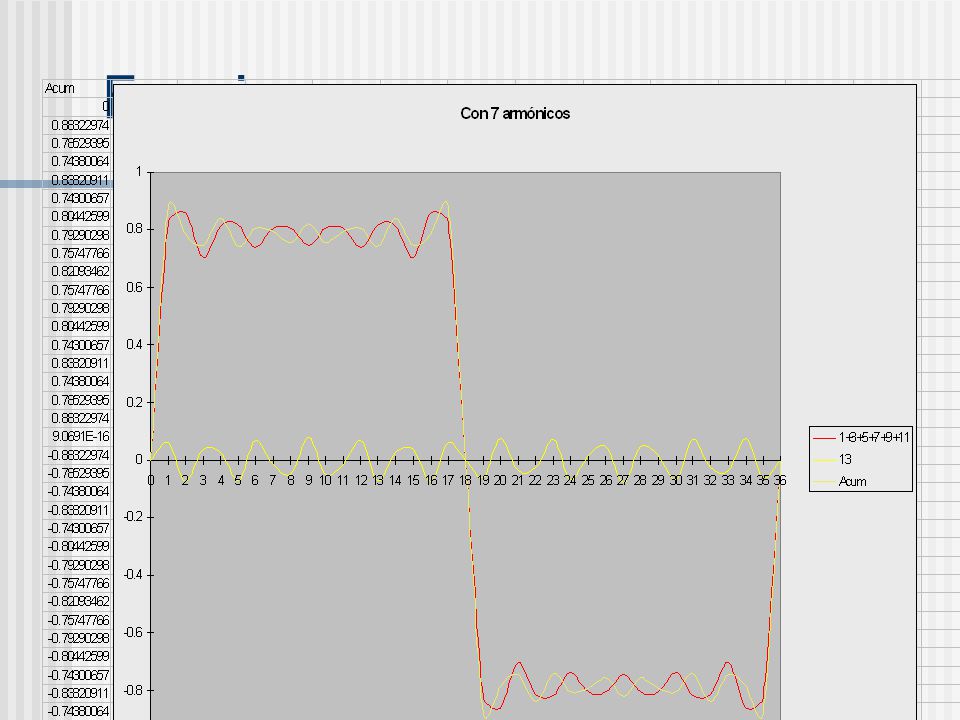

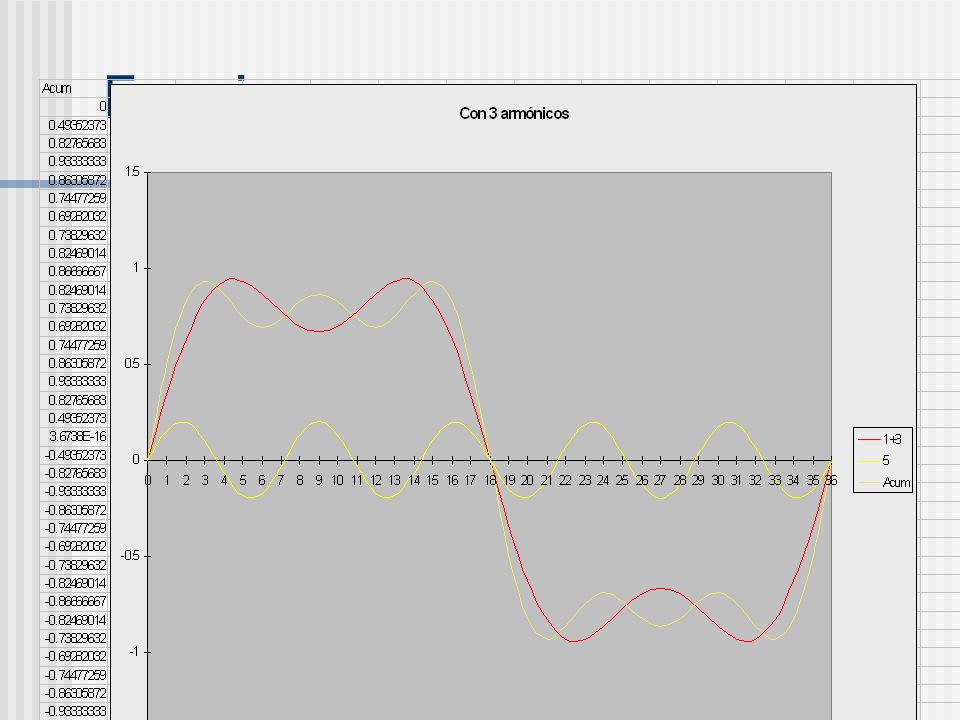

46 Fourier

47 Fourier

48 Fourier

49 Fourier

50 Fourier

51 Fourier

52 Fourier

53 Fourier

54 Fourier

55 Fourier

56 Grafos orientados Se dice que un enlace de un grafo es orientado cuando se hace un distinción entre sus extremos. A uno de ellos se le denomina nodo inicial y al otro nodo final. Se representa por una flecha que va del nodo inicial al final

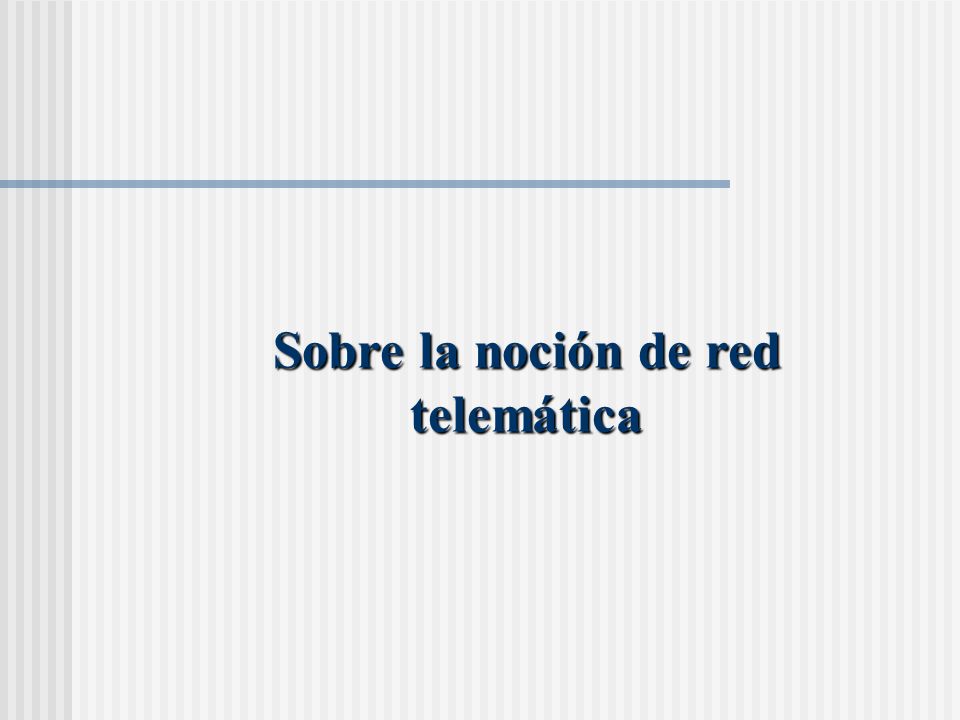

57 Sobre la noción de red telemática

58 Sobre la noción de internet

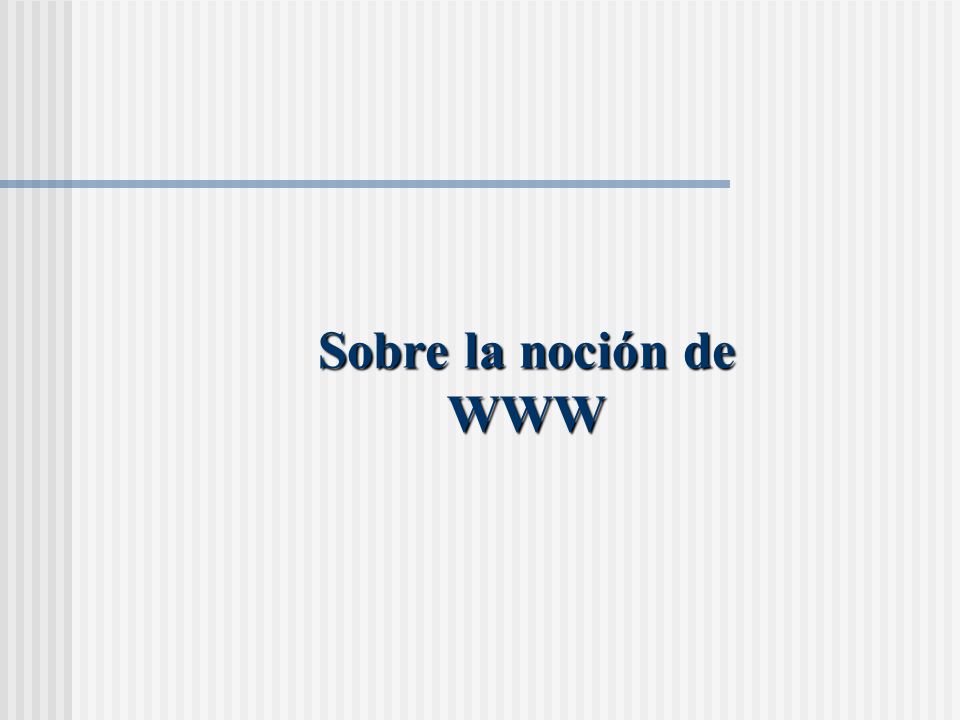

59 Sobre la noción de WWW

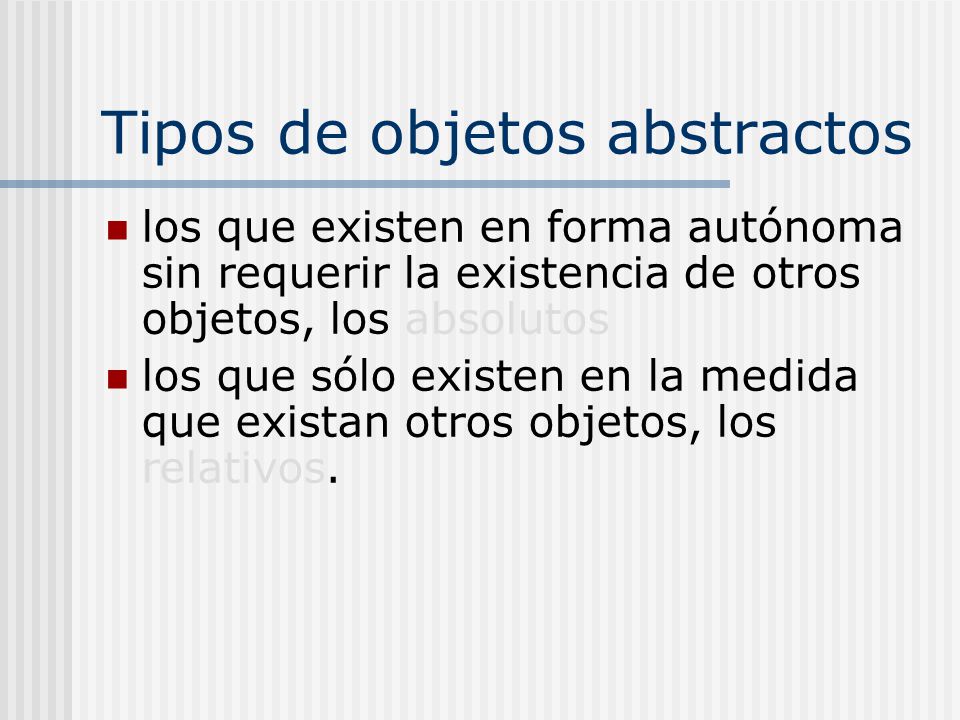

60 Tipos de objetos abstractos
los que existen en forma autónoma sin requerir la existencia de otros objetos, los absolutos los que sólo existen en la medida que existan otros objetos, los relativos.

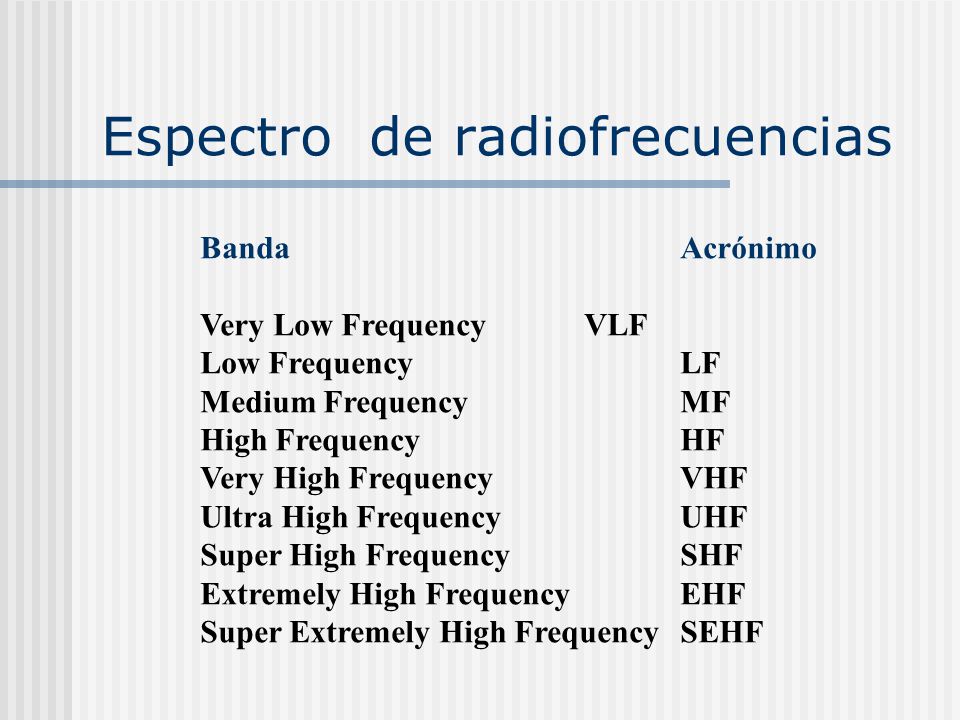

61 Espectro de radiofrecuencias
Banda Acrónimo Very Low Frequency VLF Low Frequency LF Medium Frequency MF High Frequency HF Very High Frequency VHF Ultra High Frequency UHF Super High Frequency SHF Extremely High Frequency EHF Super Extremely High Frequency SEHF

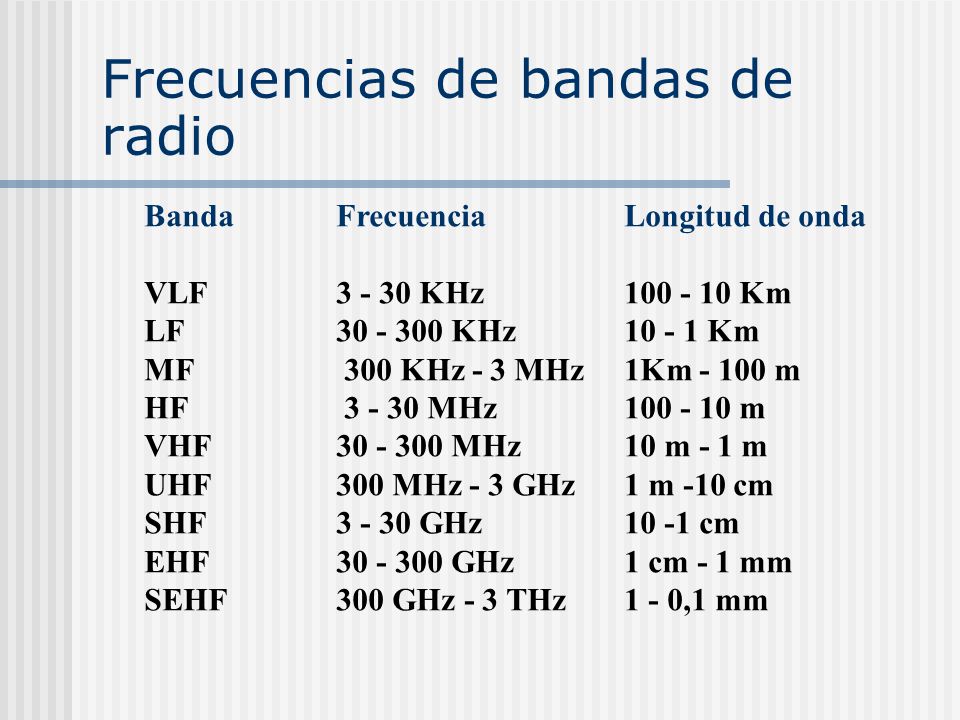

62 Frecuencias de bandas de radio
Banda Frecuencia Longitud de onda VLF KHz Km LF KHz Km MF KHz - 3 MHz 1Km m HF MHz m VHF MHz 10 m - 1 m UHF MHz - 3 GHz 1 m -10 cm SHF GHz cm EHF GHz 1 cm - 1 mm SEHF GHz - 3 THz 1 - 0,1 mm

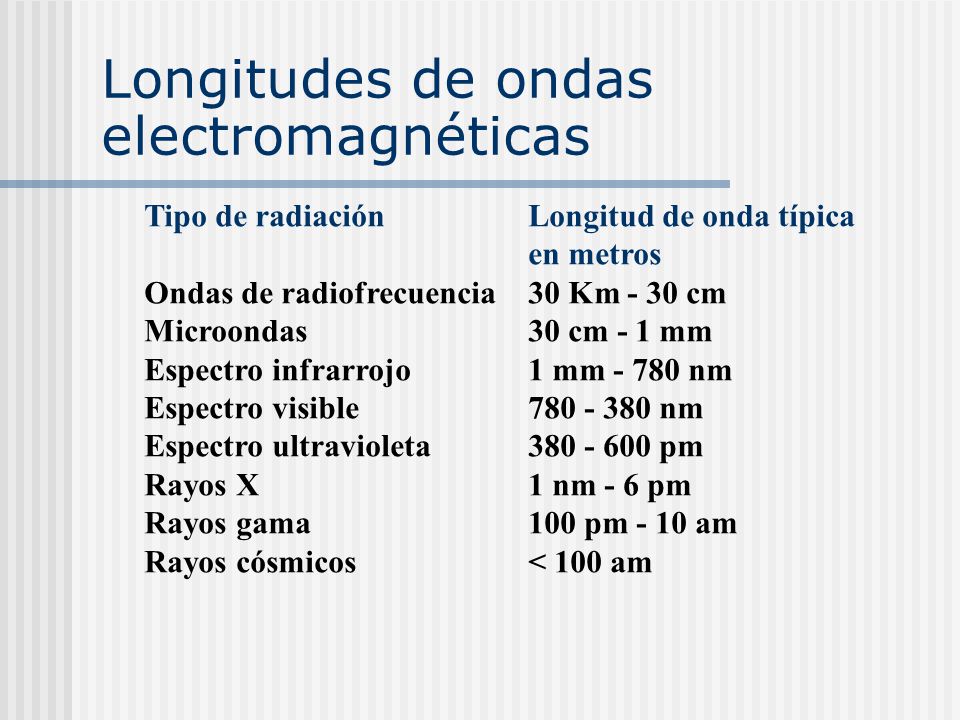

63 Longitudes de ondas electromagnéticas
Tipo de radiación Longitud de onda típica en metros Ondas de radiofrecuencia 30 Km - 30 cm Microondas 30 cm - 1 mm Espectro infrarrojo 1 mm nm Espectro visible nm Espectro ultravioleta pm Rayos X 1 nm - 6 pm Rayos gama pm - 10 am Rayos cósmicos < 100 am

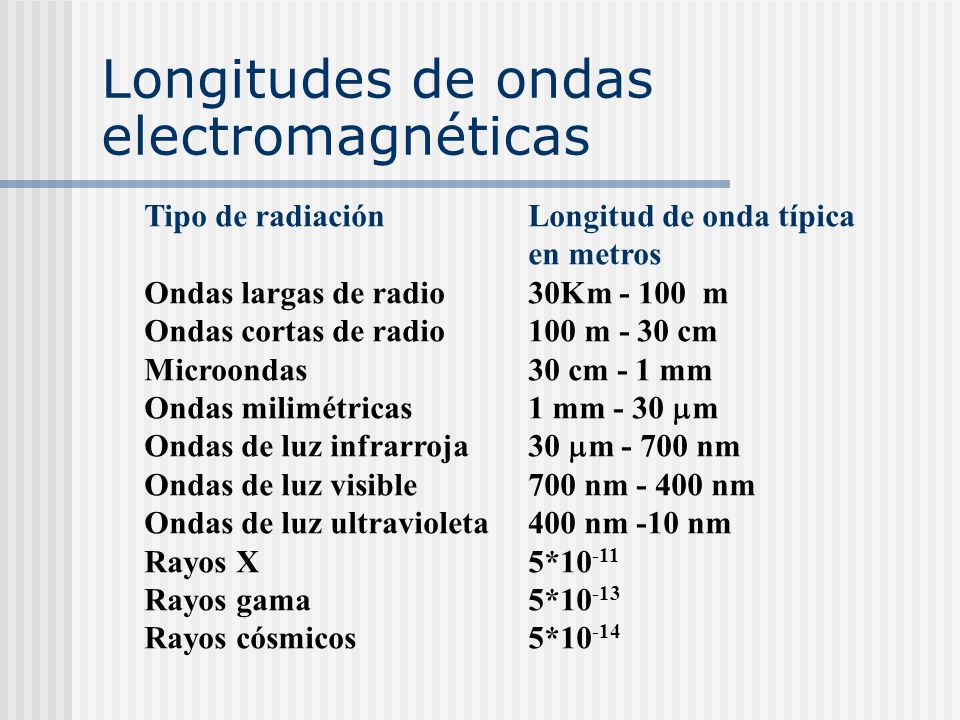

64 Longitudes de ondas electromagnéticas
Tipo de radiación Longitud de onda típica en metros Ondas largas de radio 30Km m Ondas cortas de radio 100 m - 30 cm Microondas 30 cm - 1 mm Ondas milimétricas 1 mm - 30 m Ondas de luz infrarroja 30 m nm Ondas de luz visible 700 nm nm Ondas de luz ultravioleta 400 nm -10 nm Rayos X 5*10-11 Rayos gama 5*10-13 Rayos cósmicos 5*10-14

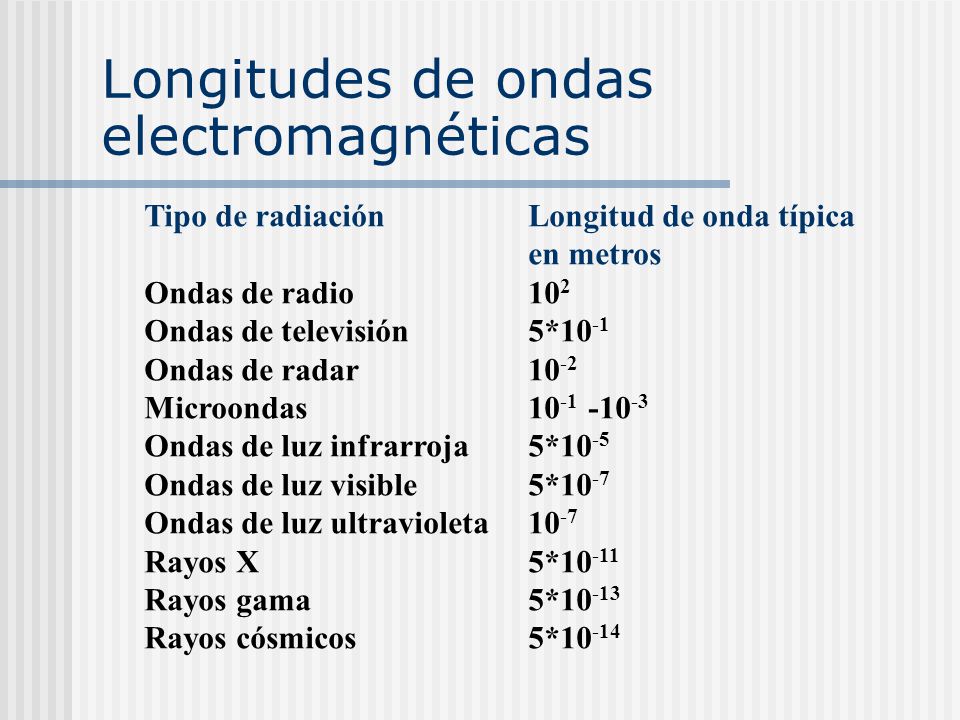

65 Longitudes de ondas electromagnéticas
Tipo de radiación Longitud de onda típica en metros Ondas de radio 102 Ondas de televisión 5*10-1 Ondas de radar 10-2 Microondas Ondas de luz infrarroja 5*10-5 Ondas de luz visible 5*10-7 Ondas de luz ultravioleta 10-7 Rayos X 5*10-11 Rayos gama 5*10-13 Rayos cósmicos 5*10-14

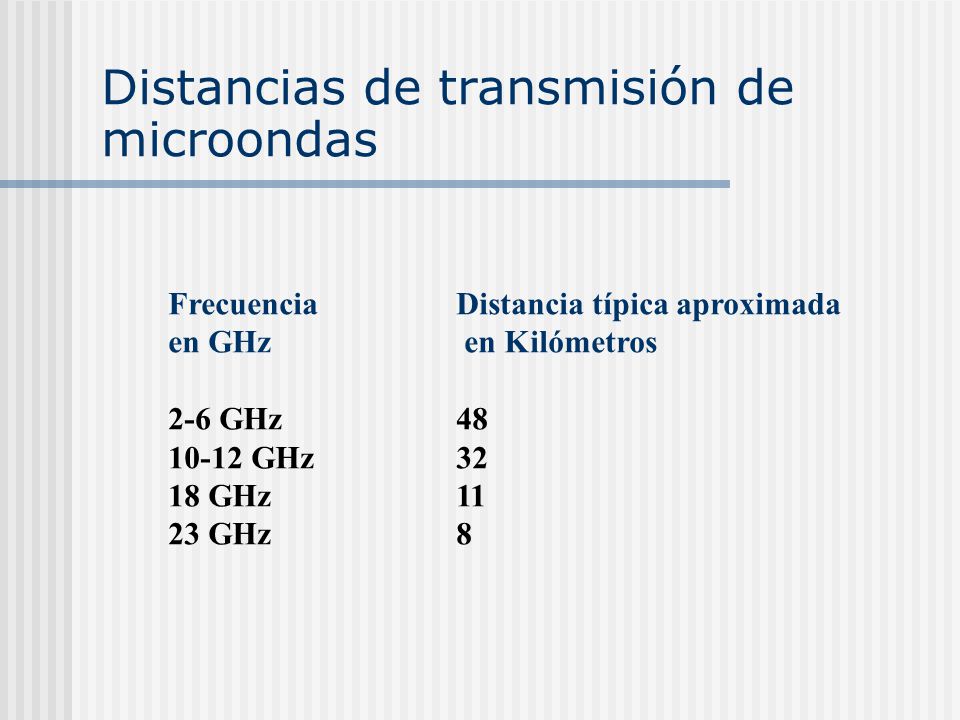

66 Distancias de transmisión de microondas
Frecuencia Distancia típica aproximada en GHz en Kilómetros 2-6 GHz 48 10-12 GHz 32 18 GHz 11 23 GHz 8

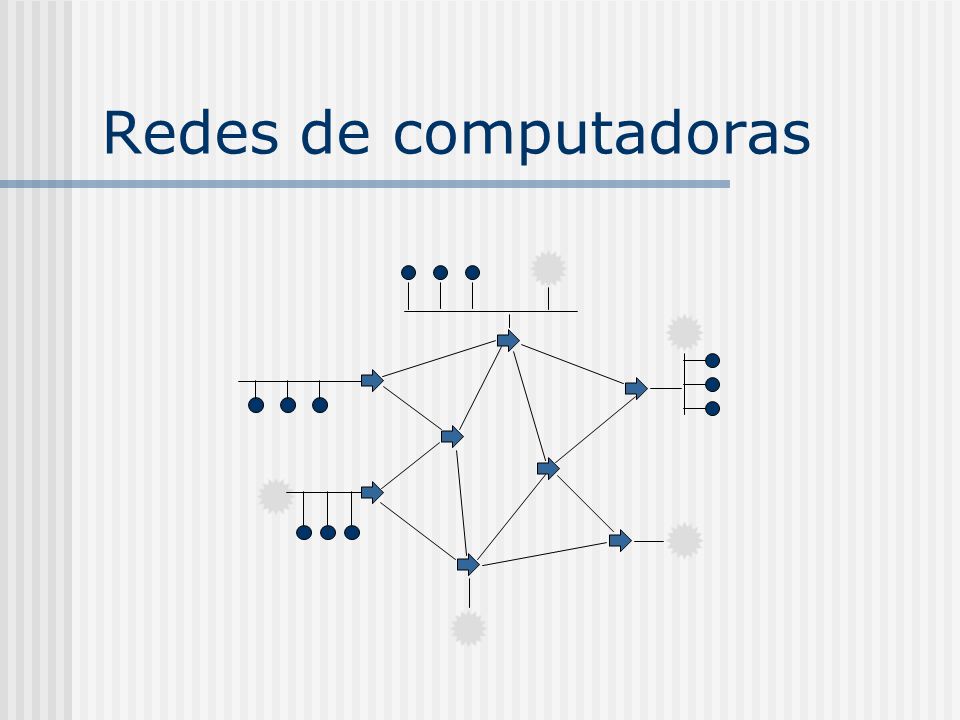

67 Redes de computadoras

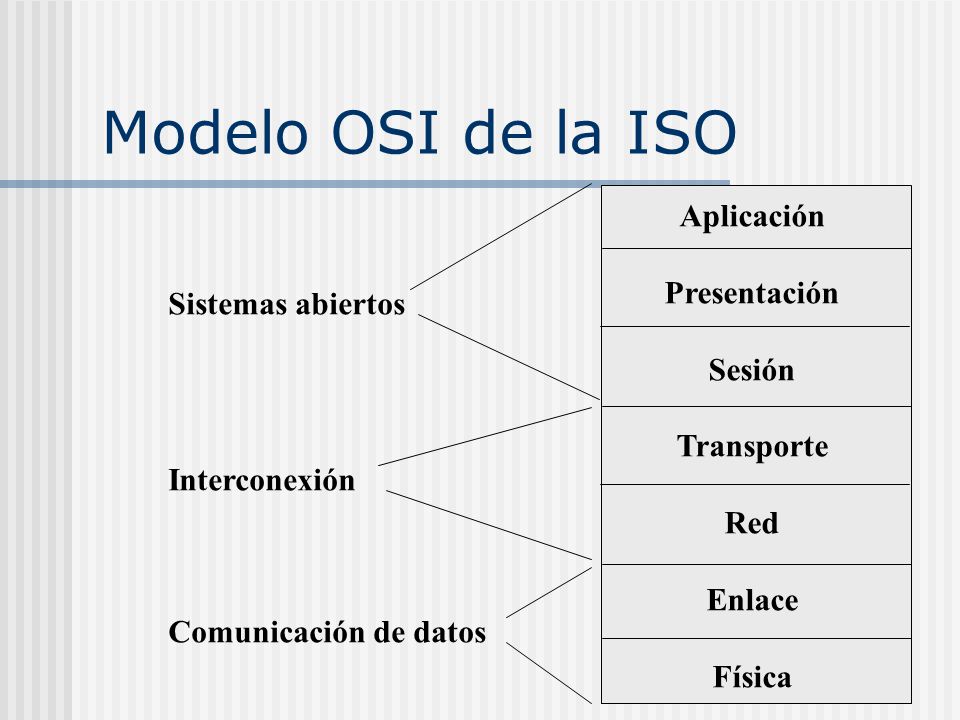

68 Modelo OSI de la ISO Aplicación Presentación Sesión Sistemas abiertos
Transporte Red Enlace Física Sistemas abiertos Interconexión Comunicación de datos

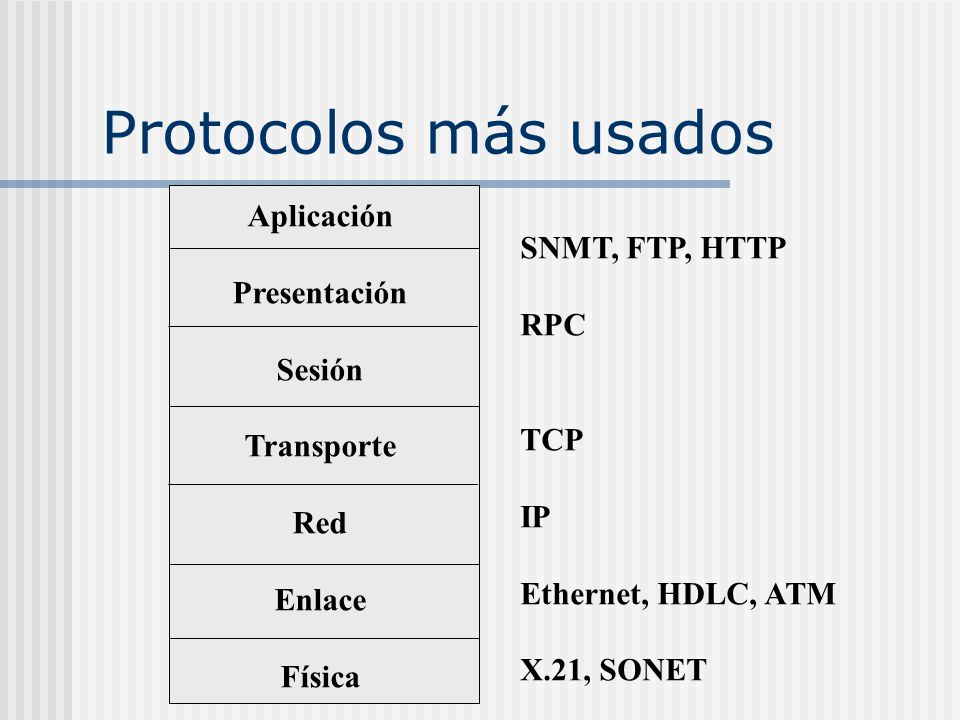

69 Protocolos más usados Aplicación SNMT, FTP, HTTP Presentación RPC
Sesión Transporte Red Enlace Física SNMT, FTP, HTTP RPC TCP IP Ethernet, HDLC, ATM X.21, SONET
