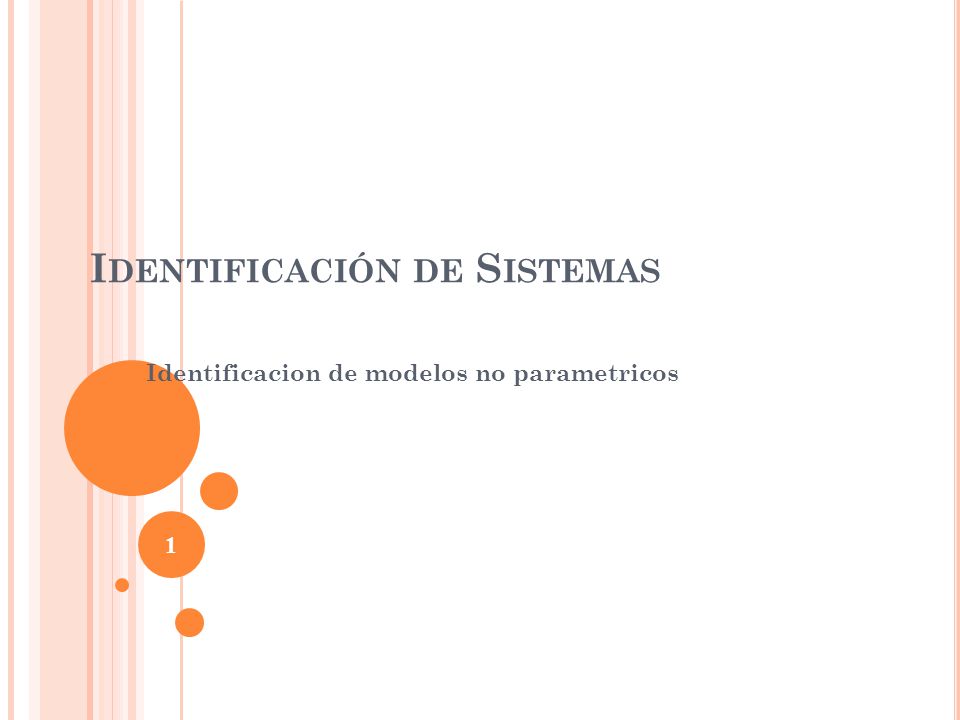

1 Identificación de Sistemas
Identificacion de modelos no parametricos

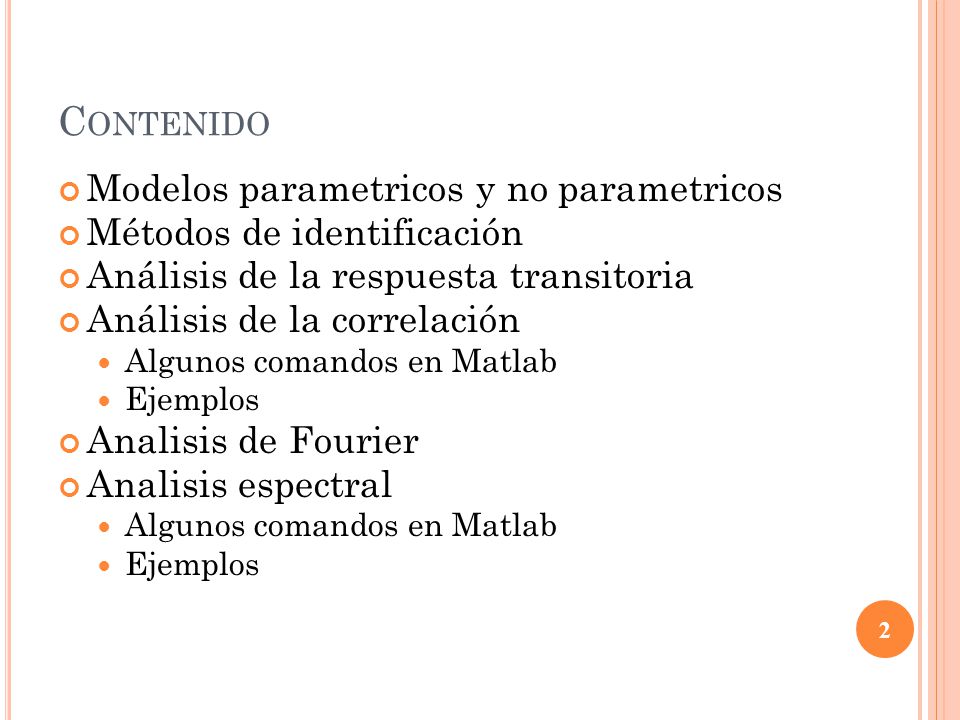

2 Contenido Modelos parametricos y no parametricos
Métodos de identificación Análisis de la respuesta transitoria Análisis de la correlación Algunos comandos en Matlab Ejemplos Analisis de Fourier Analisis espectral

3 Modelos parametricos y no parametricos

4 El problema de la identificacion
El problema de la identificación consiste en encontrar relaciones matemáticas entre secuencias de entrada y las secuencias de salida. En general t = 1,...N En el caso de un sistema dinámico, el termino φ(t) contendría la información de las entradas y salidas anteriores a t

5 El problema de la identificacion
Entonces, el problema matemático que se formula es la construcción de una función En general se busca una función g que sea parametrizable A toda la familia de funciones candidatas se las denomina estructura del modelo

6 Clasificacion de los modelos

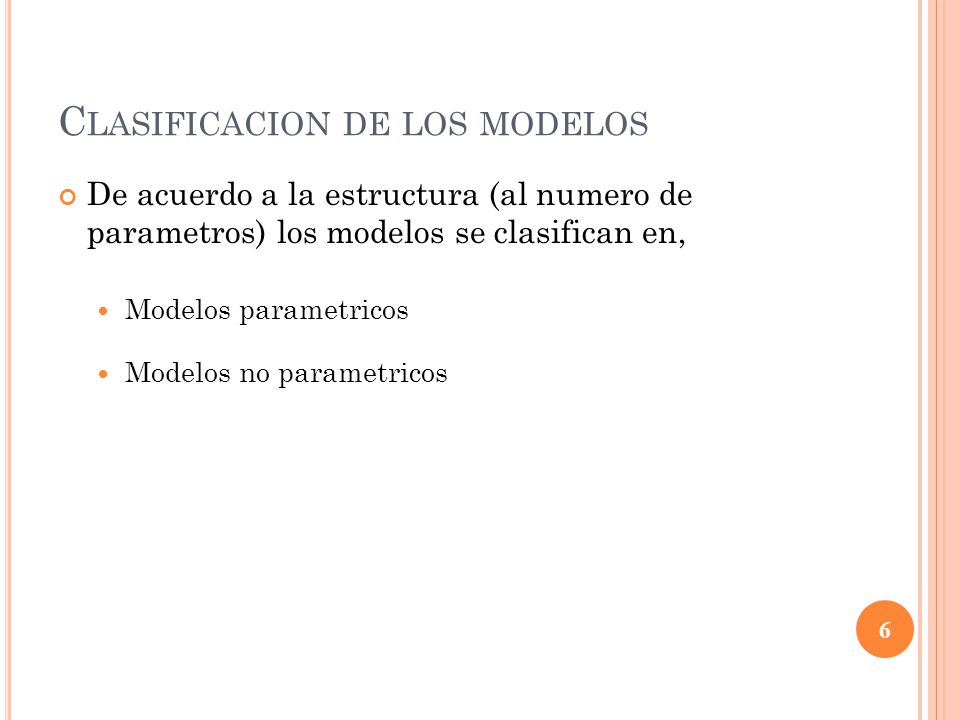

De acuerdo a la estructura (al numero de parametros) los modelos se clasifican en, Modelos parametricos Modelos no parametricos

7 Modelos no paramétricos

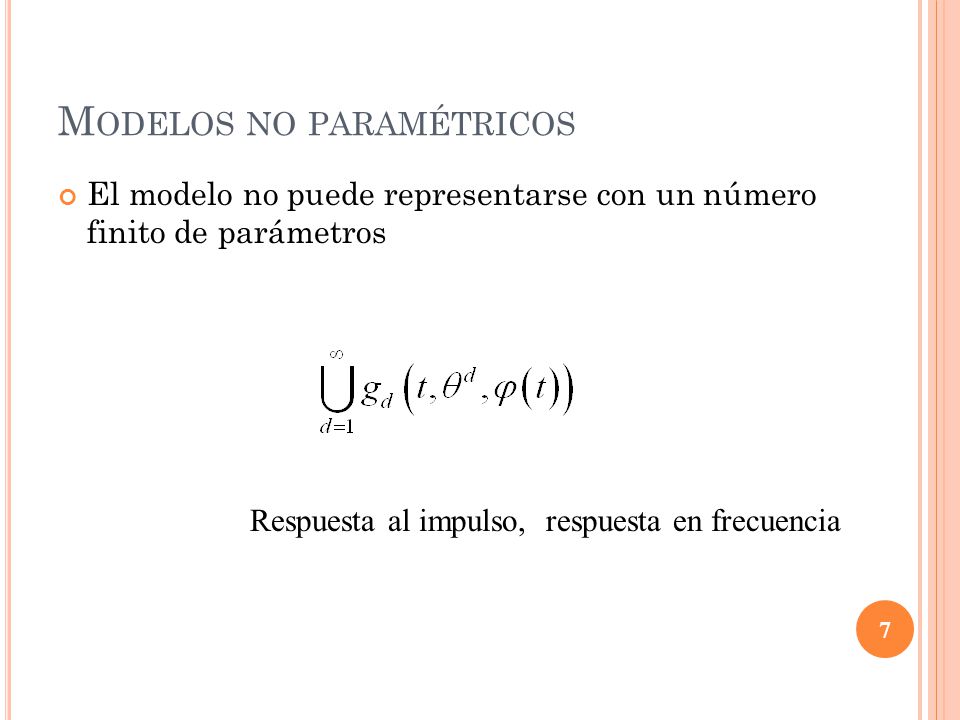

El modelo no puede representarse con un número finito de parámetros Respuesta al impulso, respuesta en frecuencia

8 Métodos de Identificación

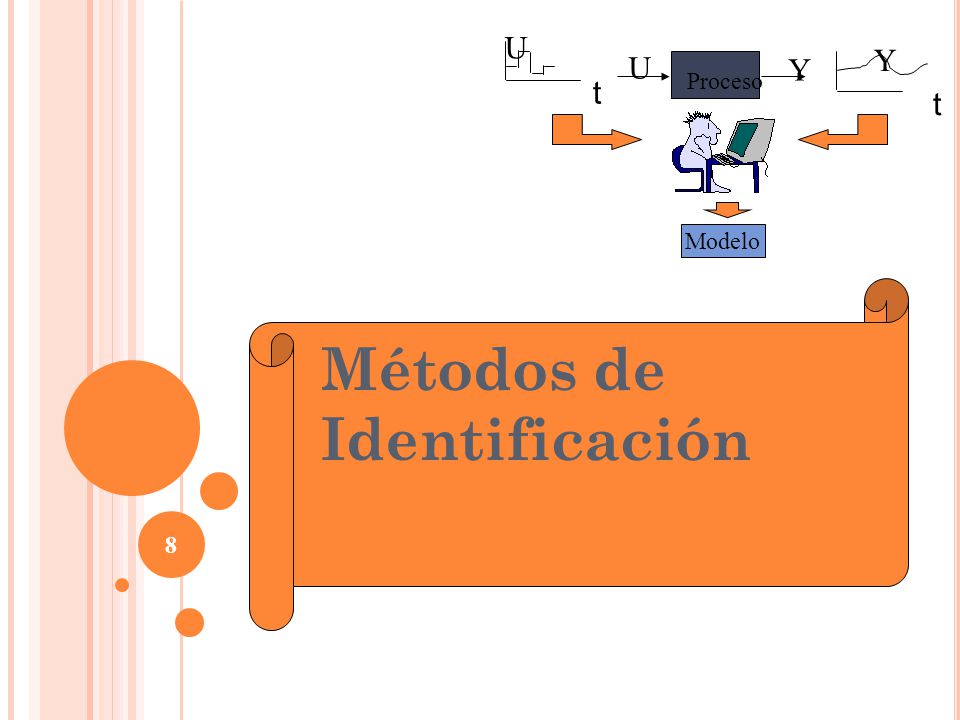

Y U Proceso Modelo Métodos de Identificación

9 Métodos de identificación
Métodos no paramétricos, que permiten obtener modelos no paramétricos del sistema bajo estudio. Métodos paramétricos, que permiten obtener modelos paramétricos.

10 Métodos no paramétricos

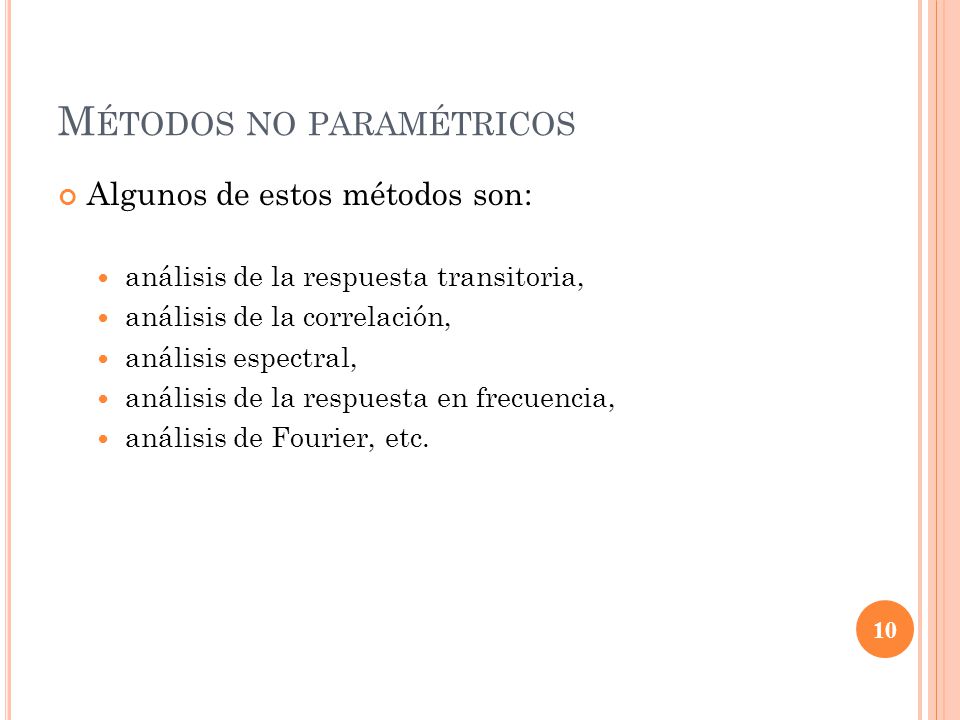

Algunos de estos métodos son: análisis de la respuesta transitoria, análisis de la correlación, análisis espectral, análisis de la respuesta en frecuencia, análisis de Fourier, etc.

11 Análisis de la respuesta transitoria

12 Sistema generador de datos

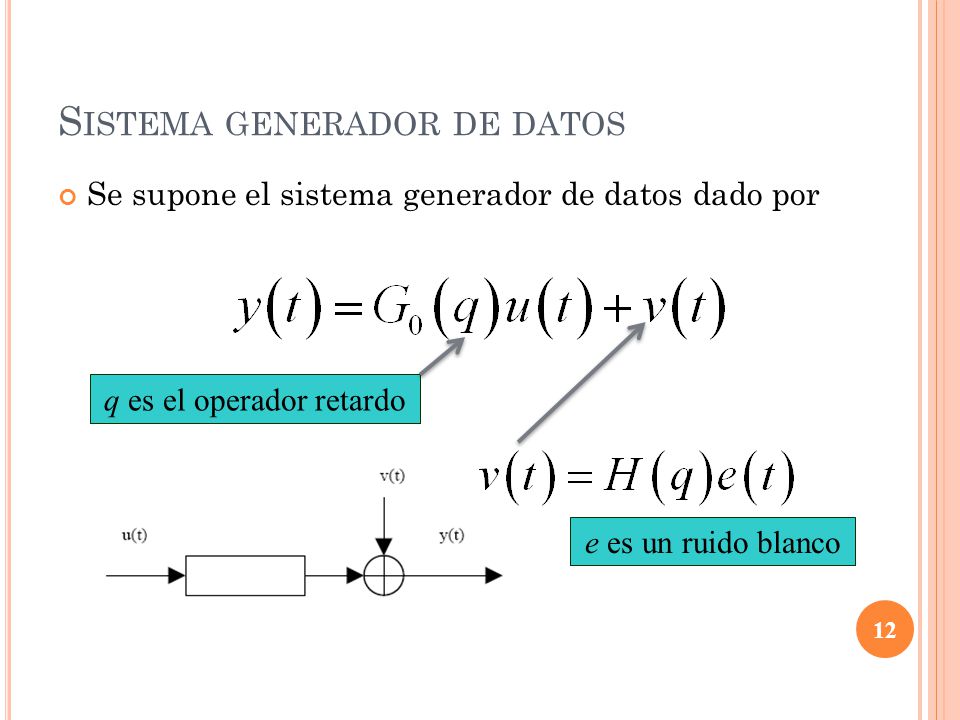

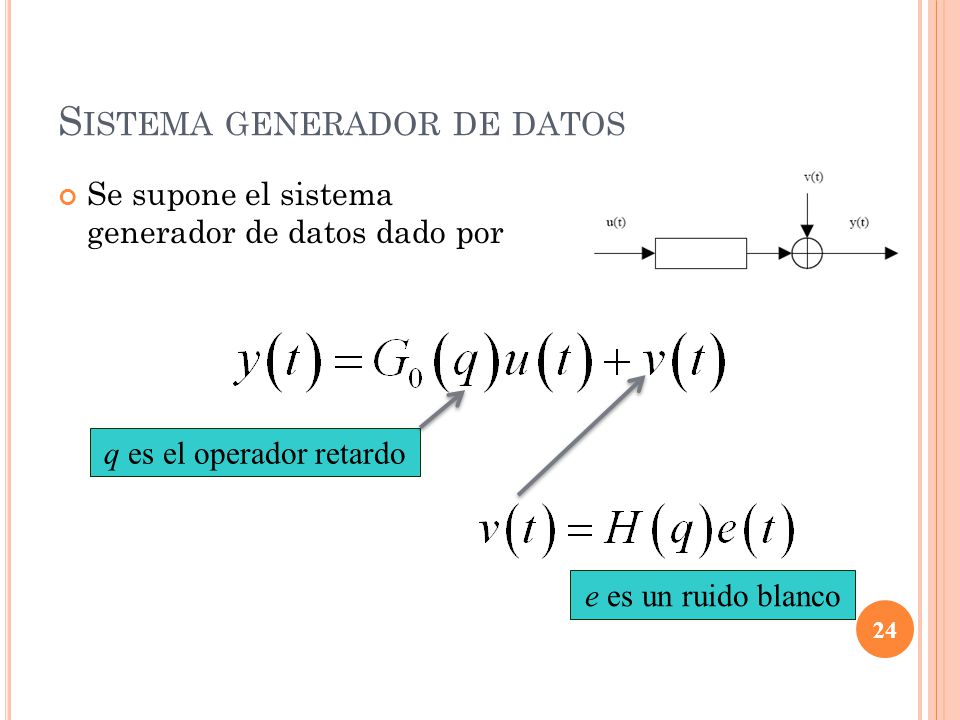

Se supone el sistema generador de datos dado por q es el operador retardo e es un ruido blanco

13 Análisis de la respuesta impulso

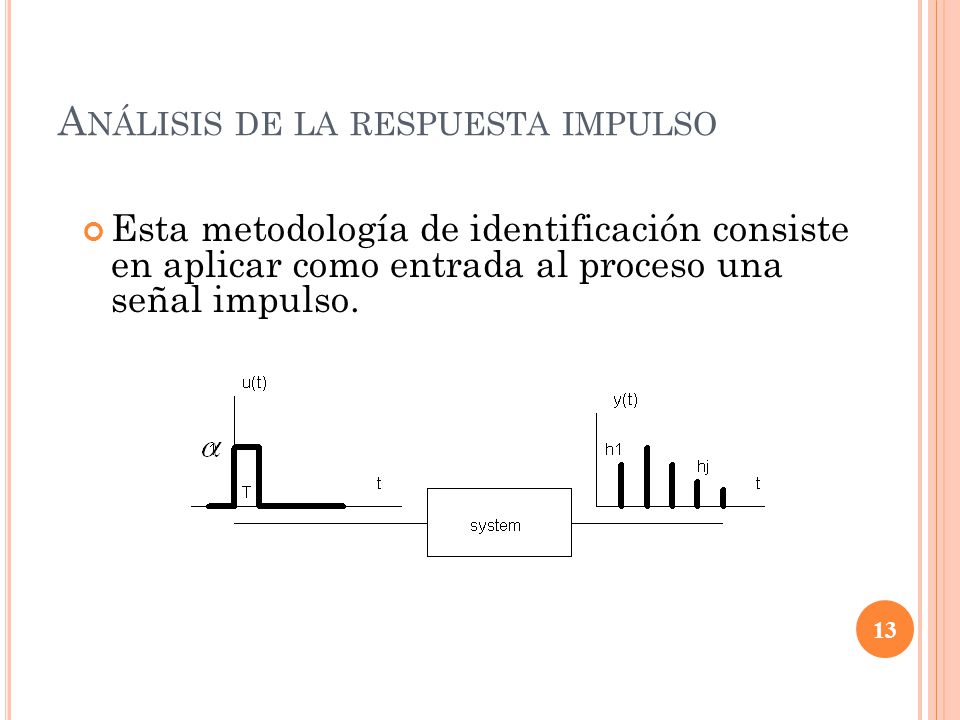

Esta metodología de identificación consiste en aplicar como entrada al proceso una señal impulso.

14 Salida para una entrada u

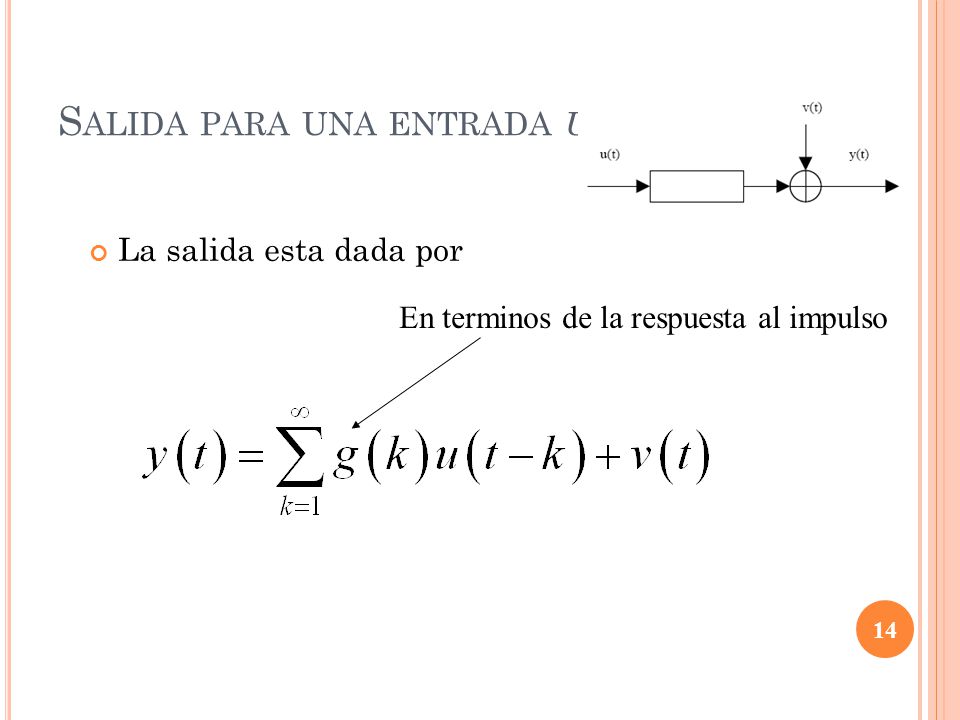

La salida esta dada por En terminos de la respuesta al impulso

15 Salida para una entrada pulso

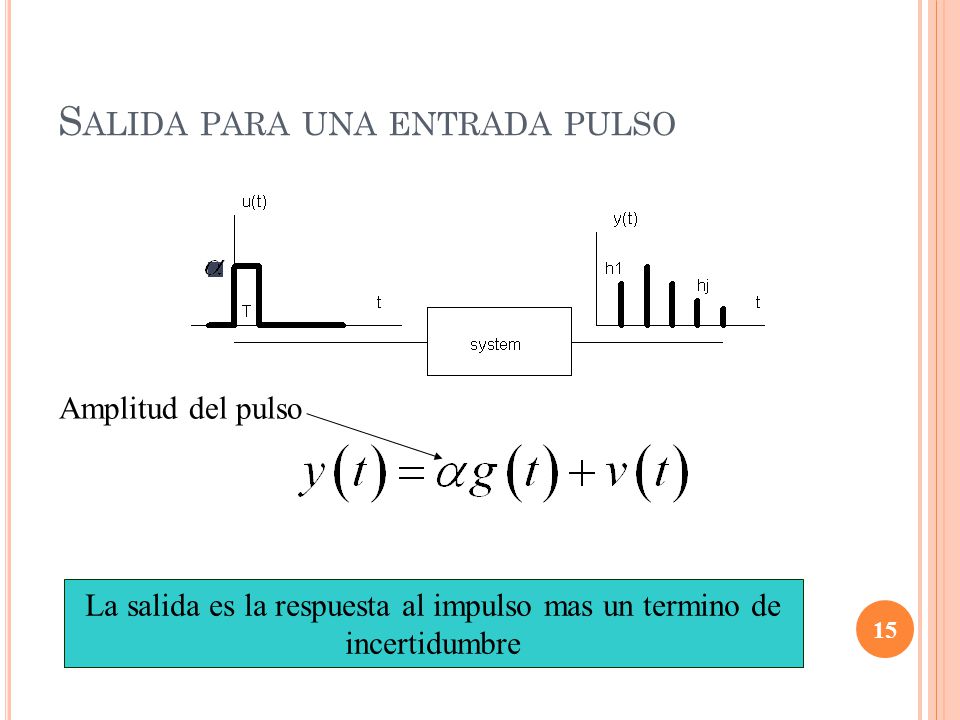

Amplitud del pulso La salida es la respuesta al impulso mas un termino de incertidumbre

16 Estimacion de la respuesta al impulso

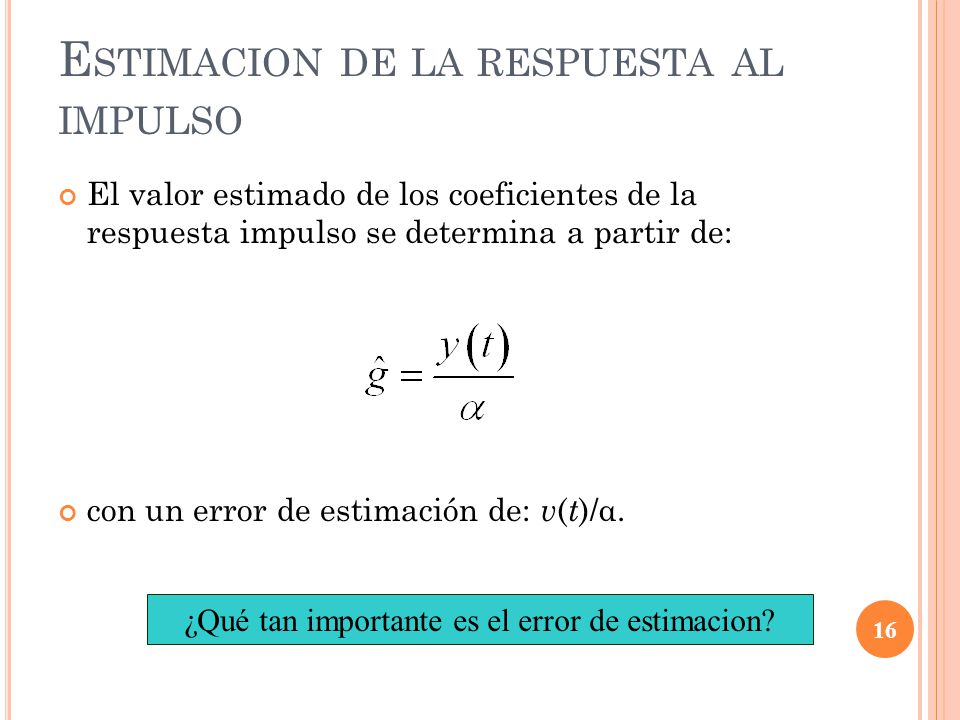

El valor estimado de los coeficientes de la respuesta impulso se determina a partir de: con un error de estimación de: v(t)/α. ¿Qué tan importante es el error de estimacion?

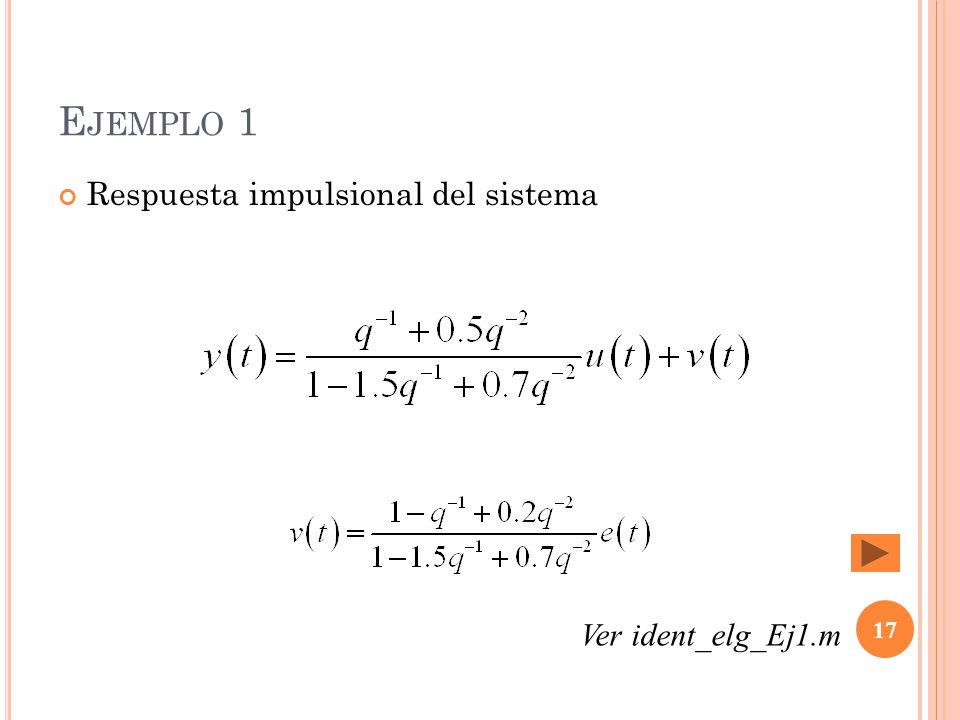

17 Ejemplo 1 Respuesta impulsional del sistema Ver ident_elg_Ej1.m

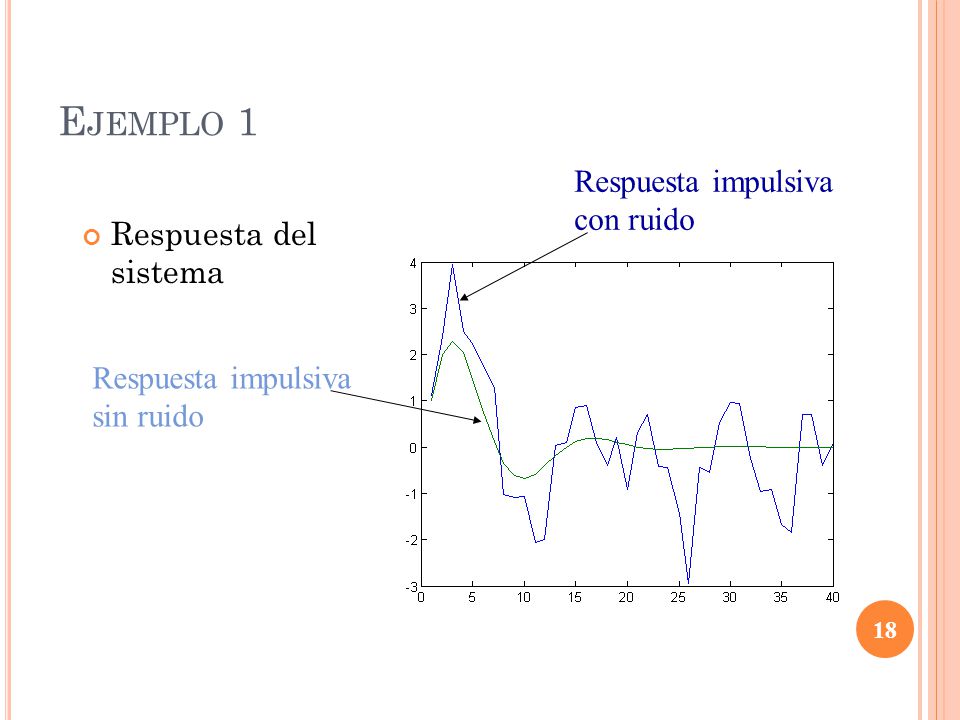

18 Ejemplo 1 Respuesta impulsiva con ruido Respuesta del sistema
Respuesta impulsiva sin ruido

19 Problemas del metodo de la respuesta al pulso

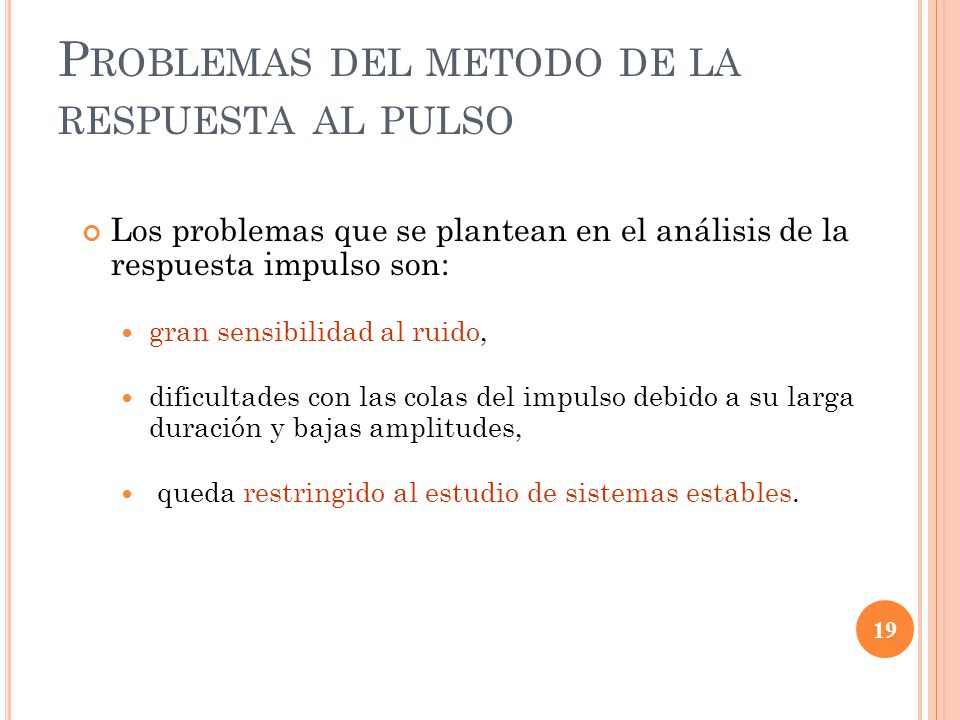

Los problemas que se plantean en el análisis de la respuesta impulso son: gran sensibilidad al ruido, dificultades con las colas del impulso debido a su larga duración y bajas amplitudes, queda restringido al estudio de sistemas estables.

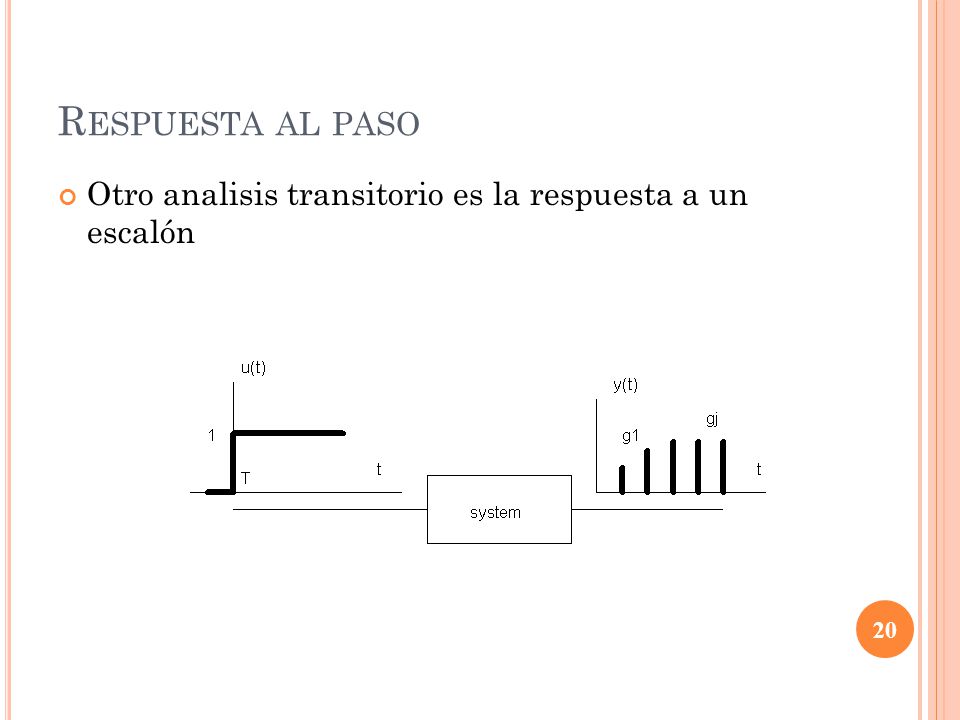

20 Respuesta al paso Otro analisis transitorio es la respuesta a un escalón

21 Estimacion de la respuesta al impulso
El valor estimado de los coeficientes de la respuesta impulso se determina a partir de: con un error de estimación de: (v(t) – v(t –1))/α.

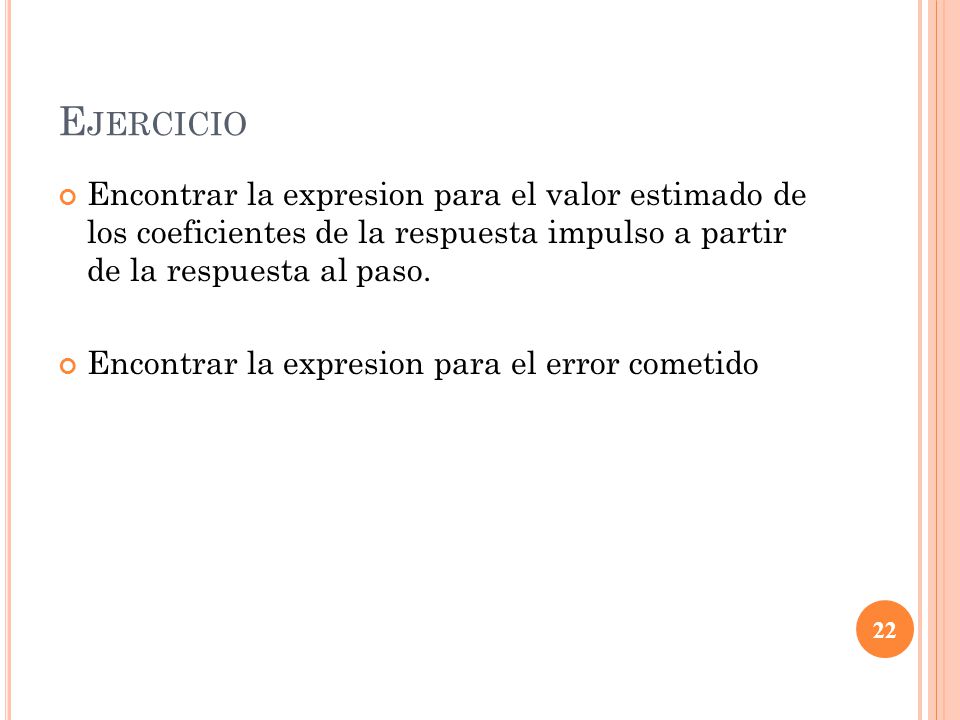

22 Ejercicio Encontrar la expresion para el valor estimado de los coeficientes de la respuesta impulso a partir de la respuesta al paso. Encontrar la expresion para el error cometido

23 Análisis de la correlación

24 Sistema generador de datos
Se supone el sistema generador de datos dado por q es el operador retardo e es un ruido blanco

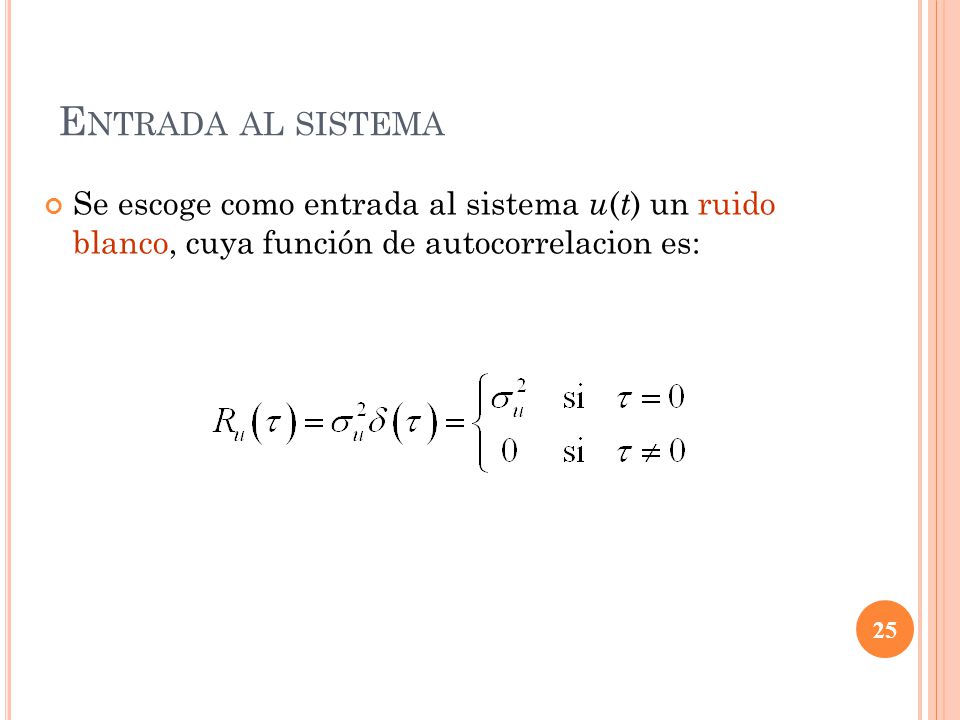

25 Entrada al sistema Se escoge como entrada al sistema u(t) un ruido blanco, cuya función de autocorrelacion es:

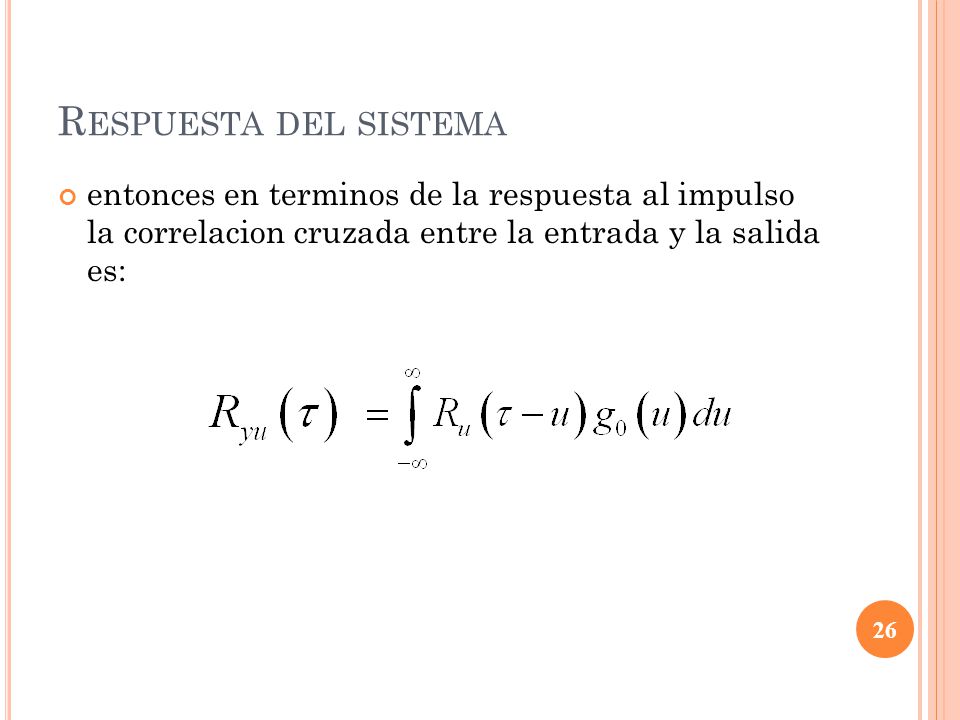

26 Respuesta del sistema entonces en terminos de la respuesta al impulso la correlacion cruzada entre la entrada y la salida es:

27 Estimacion de la respuesta al impulso

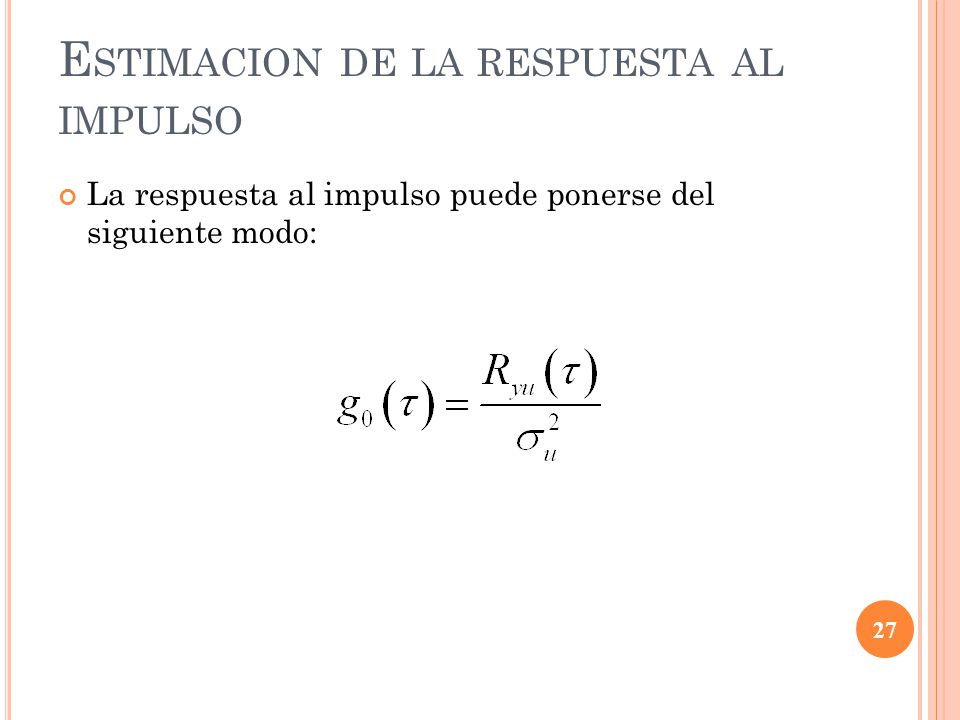

La respuesta al impulso puede ponerse del siguiente modo:

28 Estimacion de la respuesta al impulso

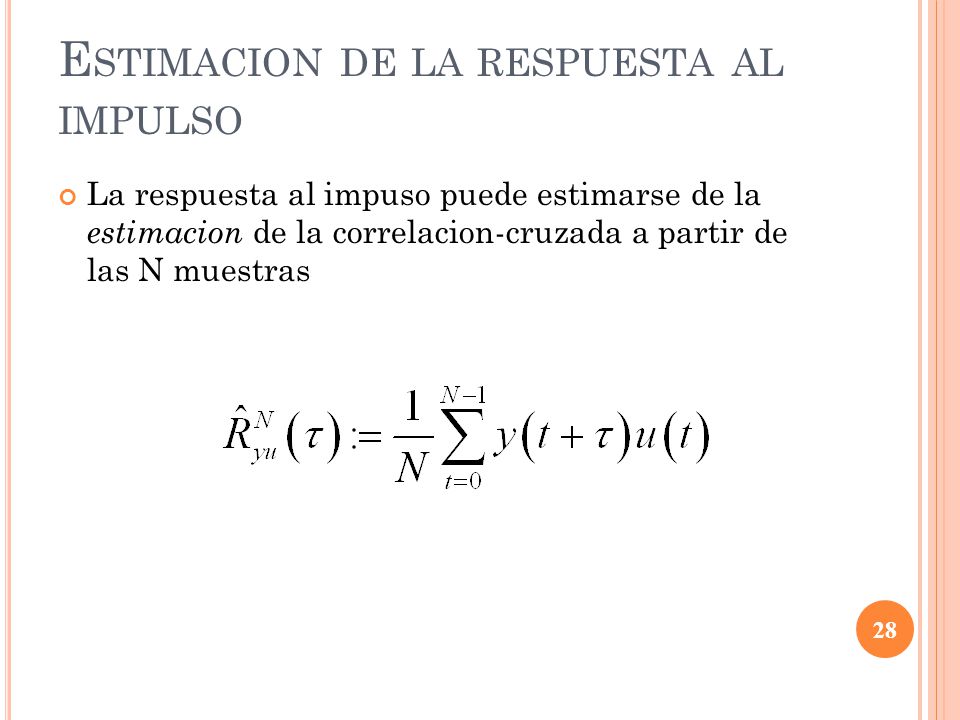

La respuesta al impuso puede estimarse de la estimacion de la correlacion-cruzada a partir de las N muestras

29 Estimacion de la respuesta al impulso

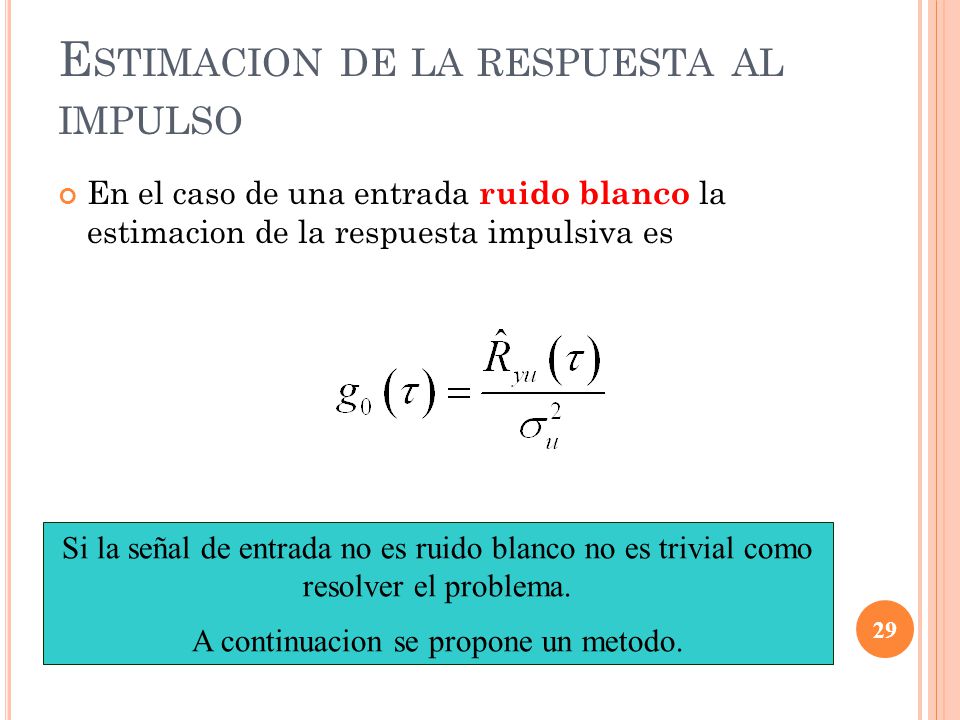

En el caso de una entrada ruido blanco la estimacion de la respuesta impulsiva es Si la señal de entrada no es ruido blanco no es trivial como resolver el problema. A continuacion se propone un metodo.

30 Caso de entrada cuasi-estacionaria deterministica

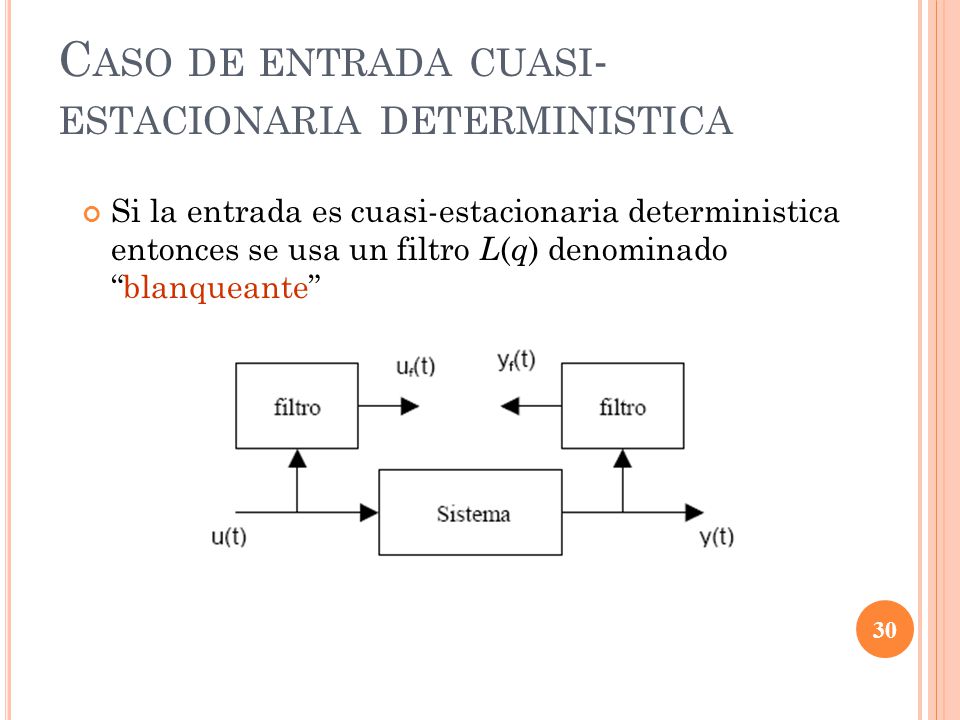

Si la entrada es cuasi-estacionaria deterministica entonces se usa un filtro L(q) denominado “blanqueante”

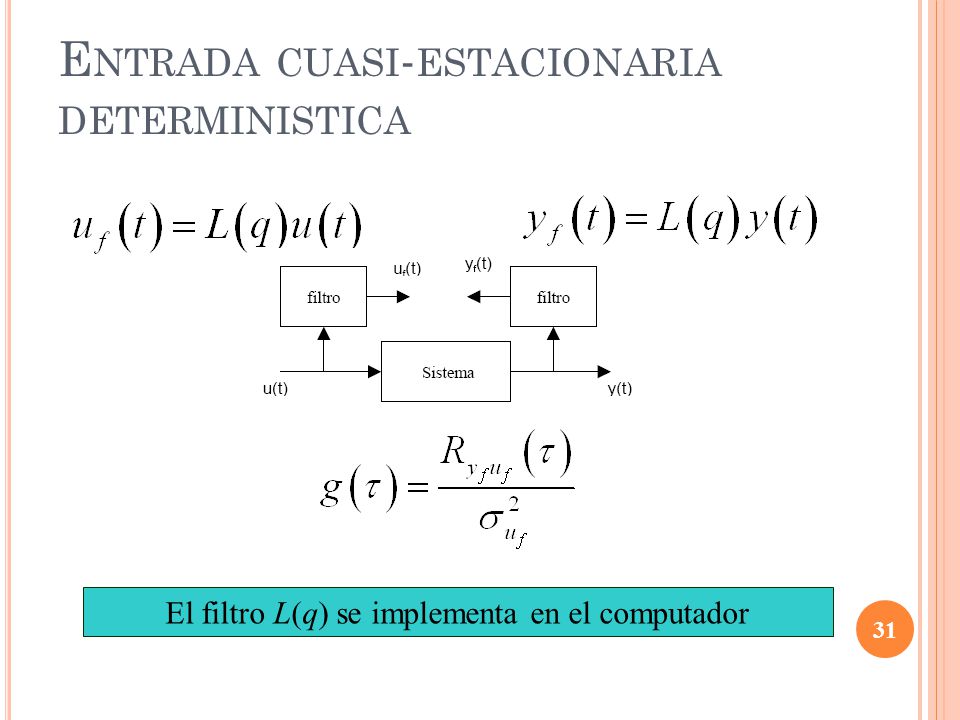

31 Entrada cuasi-estacionaria deterministica
El filtro L(q) se implementa en el computador

32 Algunos comandos en Matlab

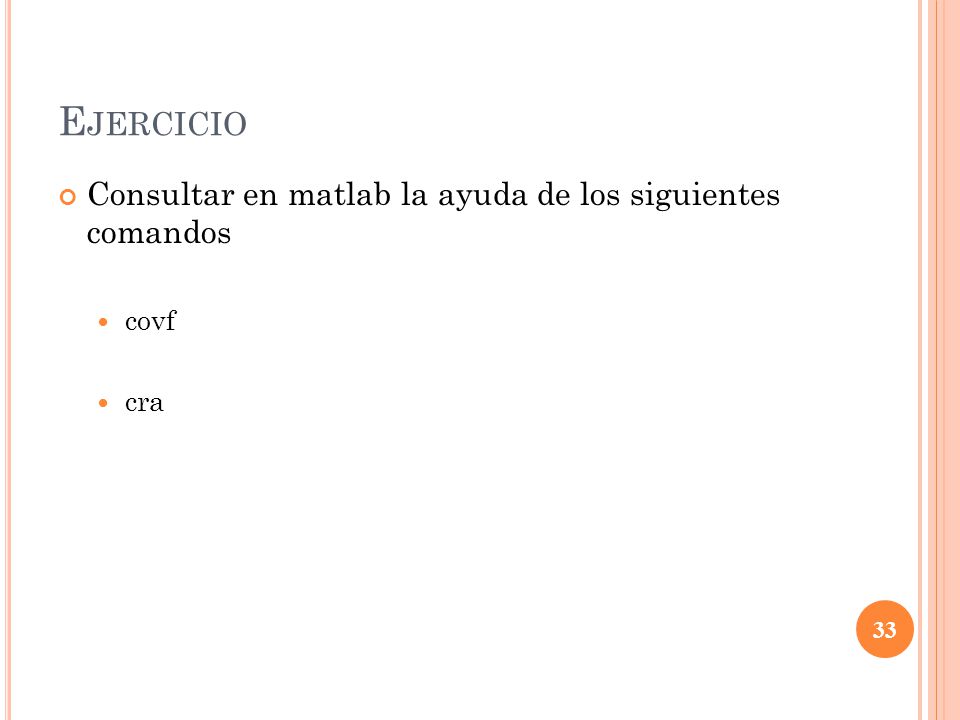

33 Ejercicio Consultar en matlab la ayuda de los siguientes comandos covf
cra

34 Ejemplos

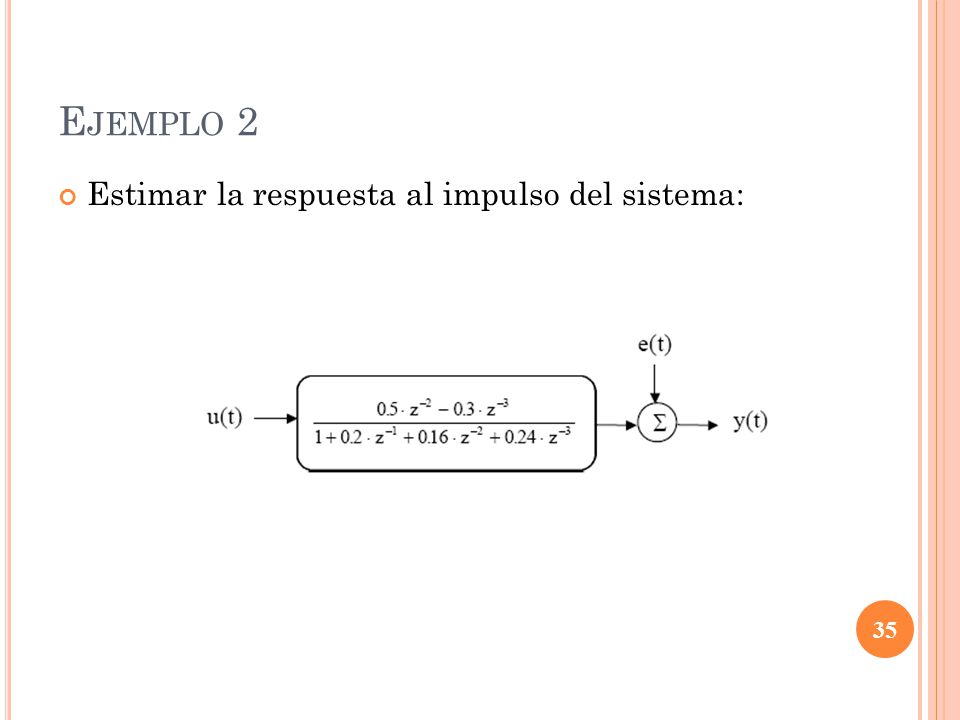

35 Ejemplo 2 Estimar la respuesta al impulso del sistema:

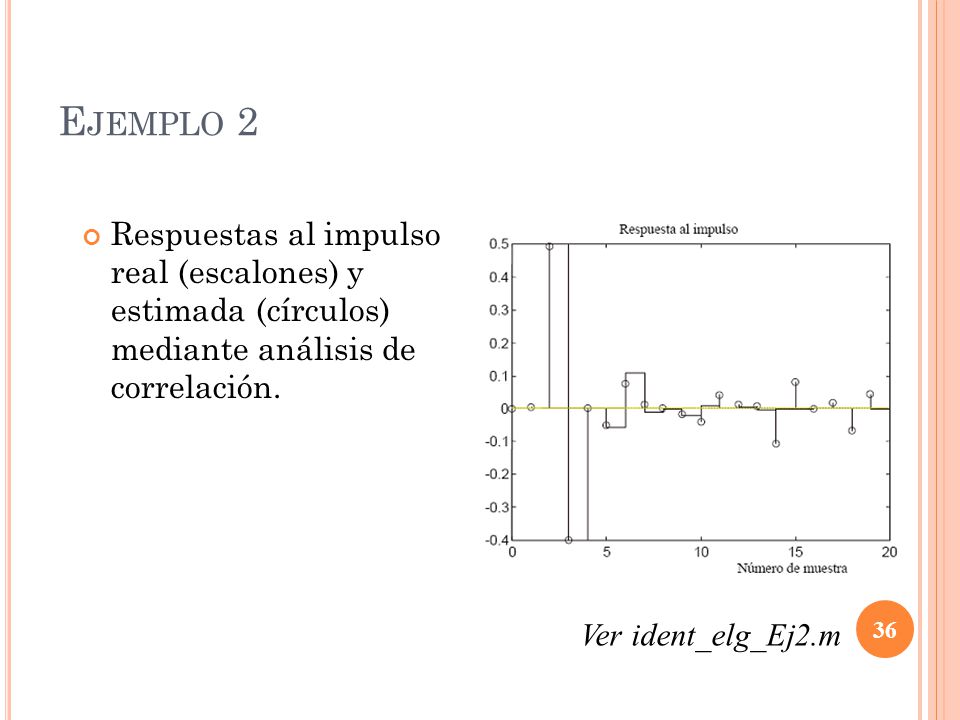

36 Ejemplo 2 Respuestas al impulso real (escalones) y estimada (círculos) mediante análisis de correlación. Ver ident_elg_Ej2.m

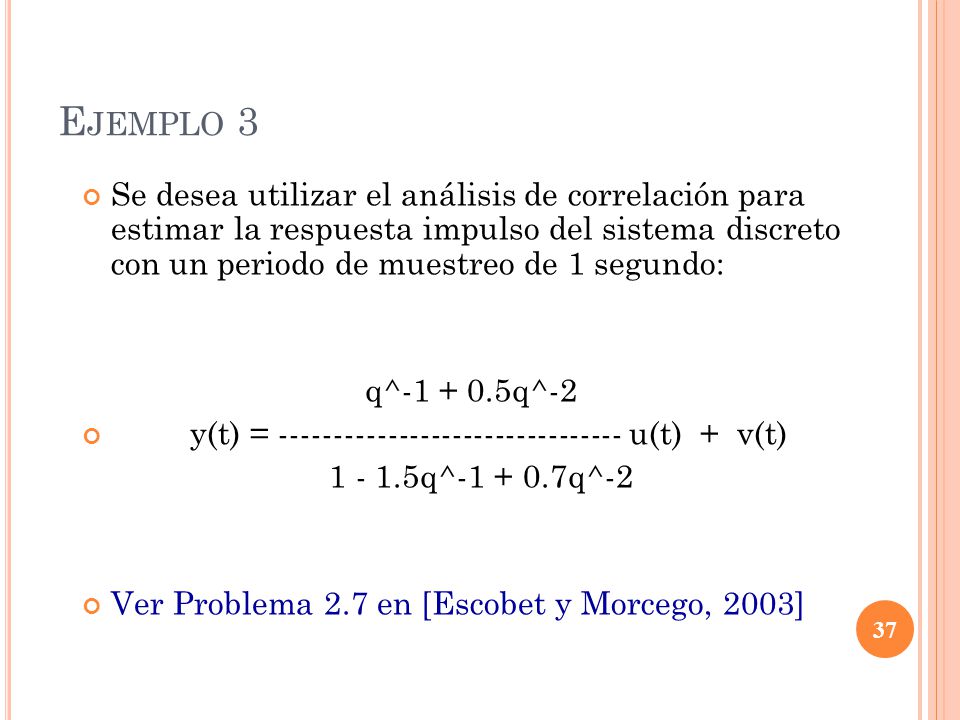

37 Ejemplo 3 Se desea utilizar el análisis de correlación para estimar la respuesta impulso del sistema discreto con un periodo de muestreo de 1 segundo: q^ q^-2 y(t) = u(t) + v(t) q^ q^-2 Ver Problema 2.7 en [Escobet y Morcego, 2003]

38 Análisis de Fourier

39 Estimacion de la respuesta en frecuencia
Es posible determinar la respuesta en frecuencia utilizando la transformada de Fourier de las señales de entrada y salida: Si la entrada tiene energía finita

40 Estimacion de la respuesta en frecuencia

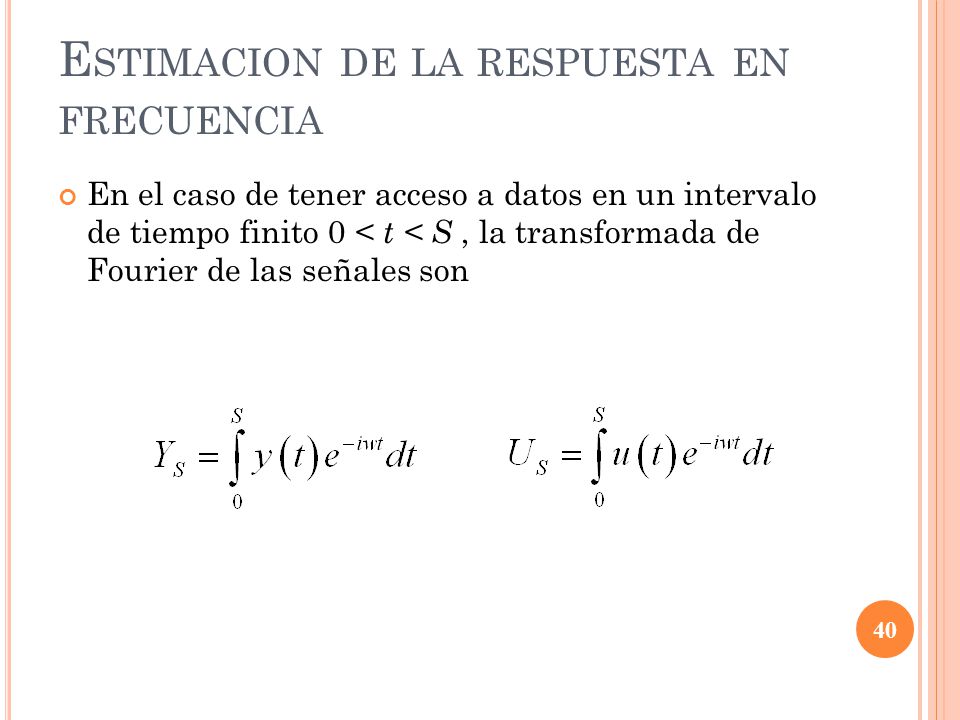

En el caso de tener acceso a datos en un intervalo de tiempo finito 0 < t < S , la transformada de Fourier de las señales son

41 Función de Transferencia Empírica (ETFE)

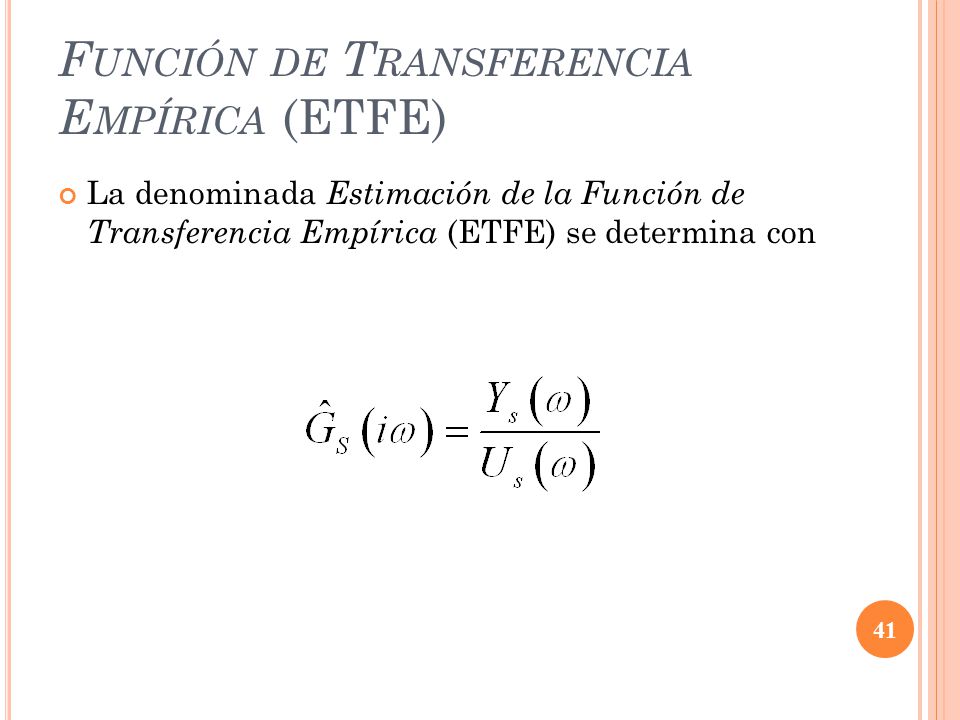

La denominada Estimación de la Función de Transferencia Empírica (ETFE) se determina con

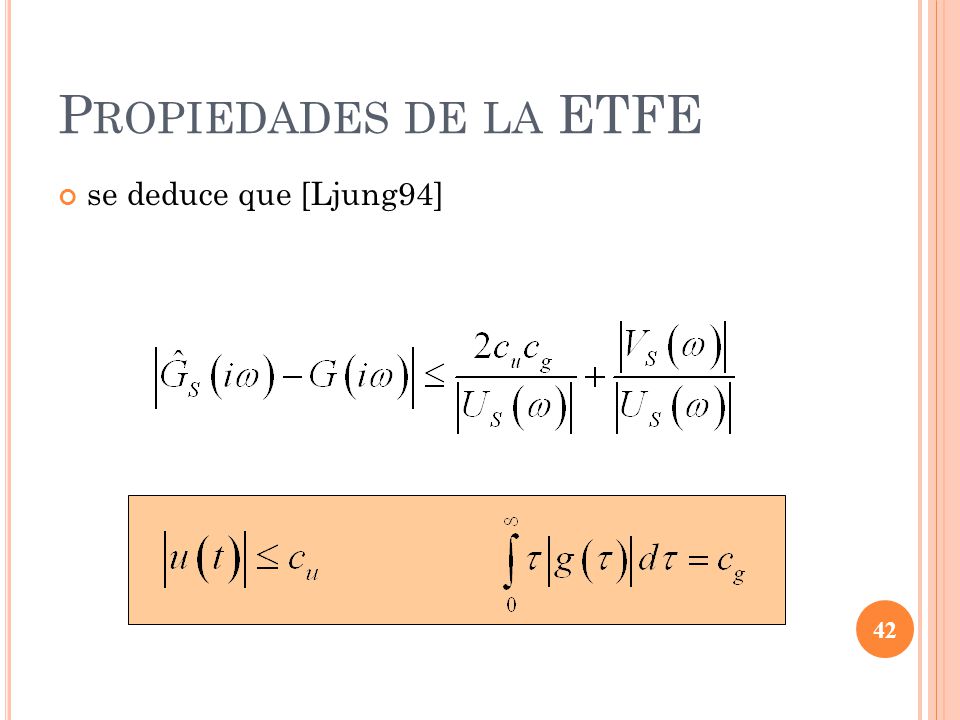

42 Propiedades de la ETFE se deduce que [Ljung94]

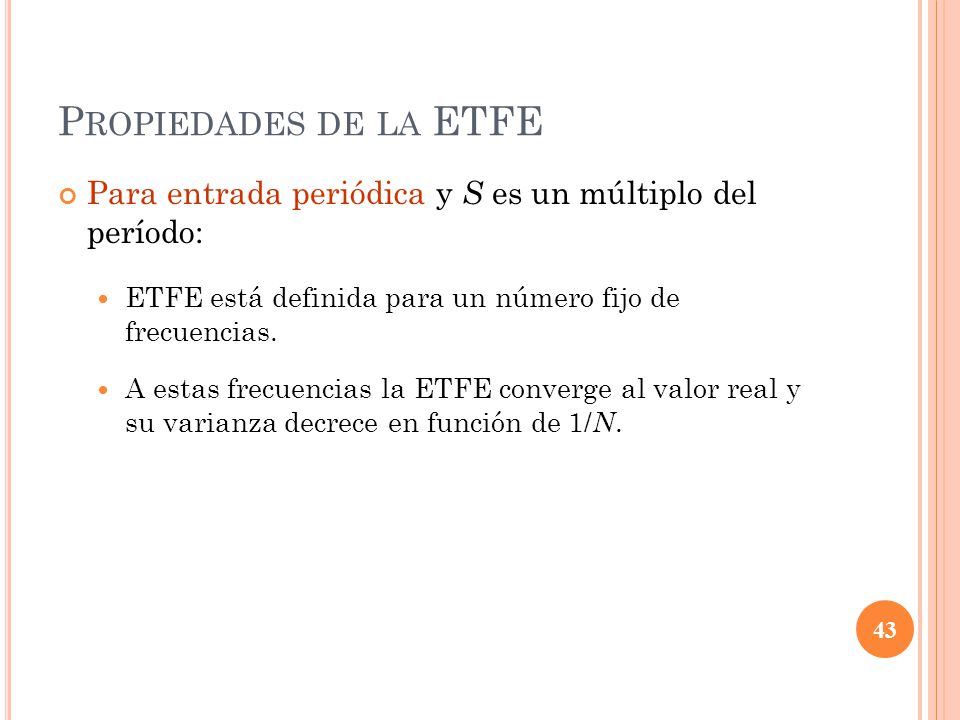

43 Propiedades de la ETFE Para entrada periódica y S es un múltiplo del período: ETFE está definida para un número fijo de frecuencias. A estas frecuencias la ETFE converge al valor real y su varianza decrece en función de 1/N.

44 Propiedades de la ETFE Para entrada no periódica:

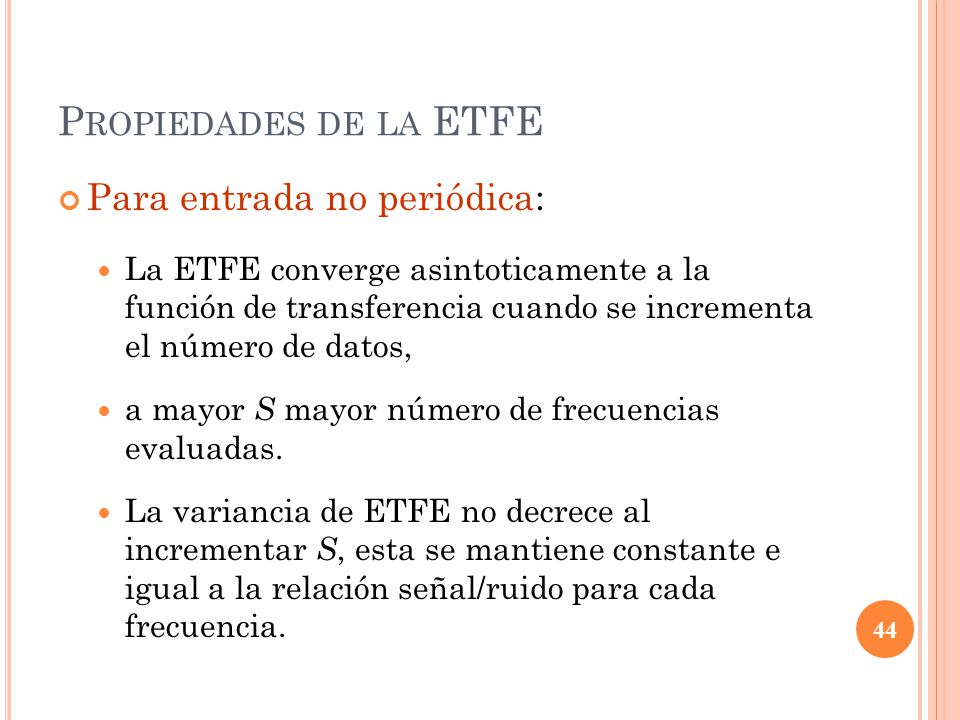

La ETFE converge asintoticamente a la función de transferencia cuando se incrementa el número de datos, a mayor S mayor número de frecuencias evaluadas. La variancia de ETFE no decrece al incrementar S, esta se mantiene constante e igual a la relación señal/ruido para cada frecuencia.

45 Ventajas e inconvenientes del análisis de Fourier

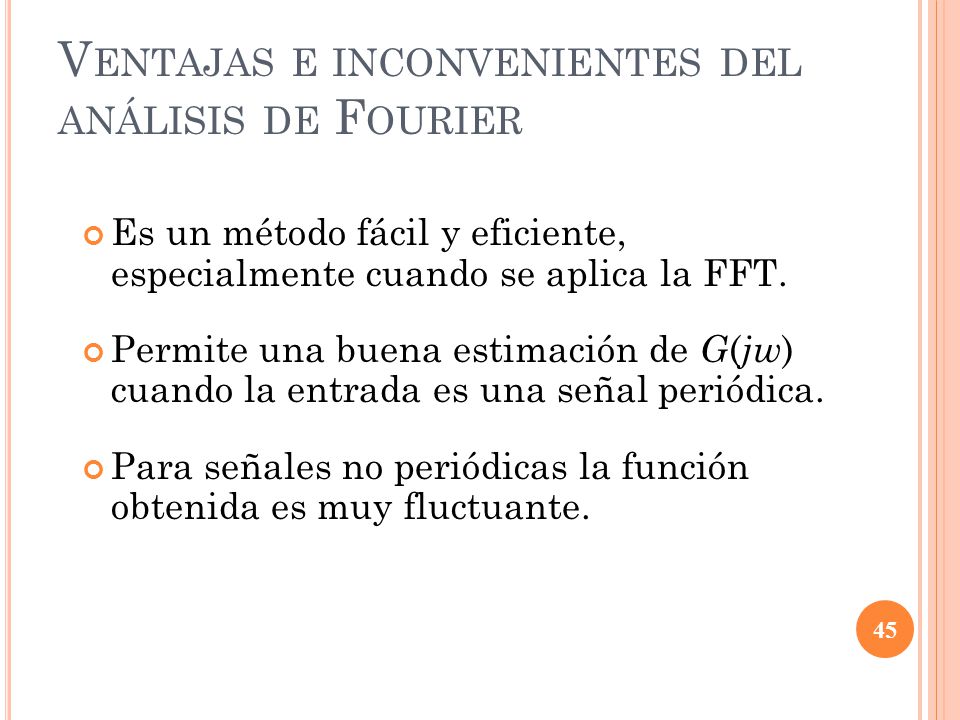

Es un método fácil y eficiente, especialmente cuando se aplica la FFT. Permite una buena estimación de G(jw) cuando la entrada es una señal periódica. Para señales no periódicas la función obtenida es muy fluctuante.

46 Algunos comandos en Matlab

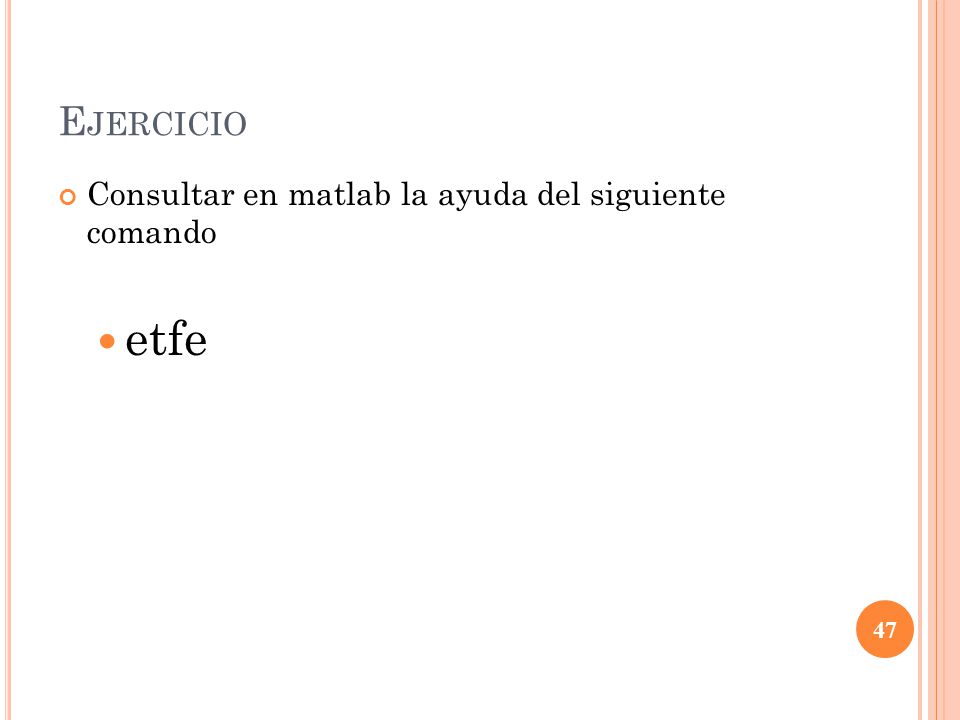

47 Ejercicio Consultar en matlab la ayuda del siguiente comando etfe

48 Ejemplo

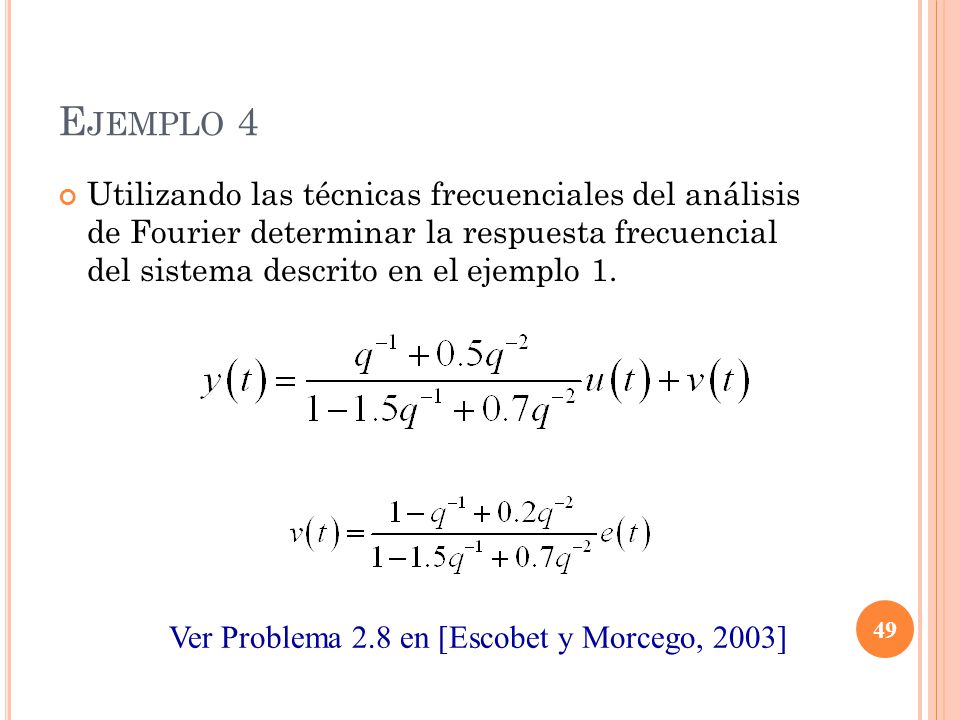

49 Ejemplo 4 Utilizando las técnicas frecuenciales del análisis de Fourier determinar la respuesta frecuencial del sistema descrito en el ejemplo 1. Ver Problema 2.8 en [Escobet y Morcego, 2003]

50 Análisis Espectral

51 Sistema generador de datos

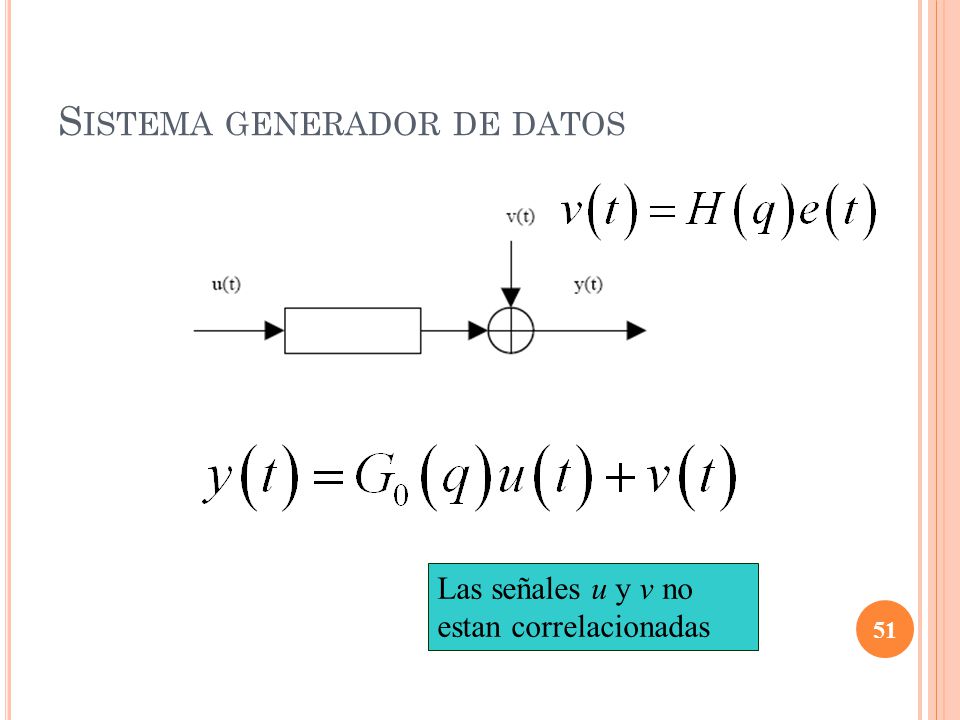

Las señales u y v no estan correlacionadas

52 Estimacion de la funcion de transferencia
El espectro discreto es transformado por los sistemas lineales: Entonces, Φyu(ω) = G0(e iω)Φu(ω) para aquellas frecuencias donde Φu(ω) > 0.

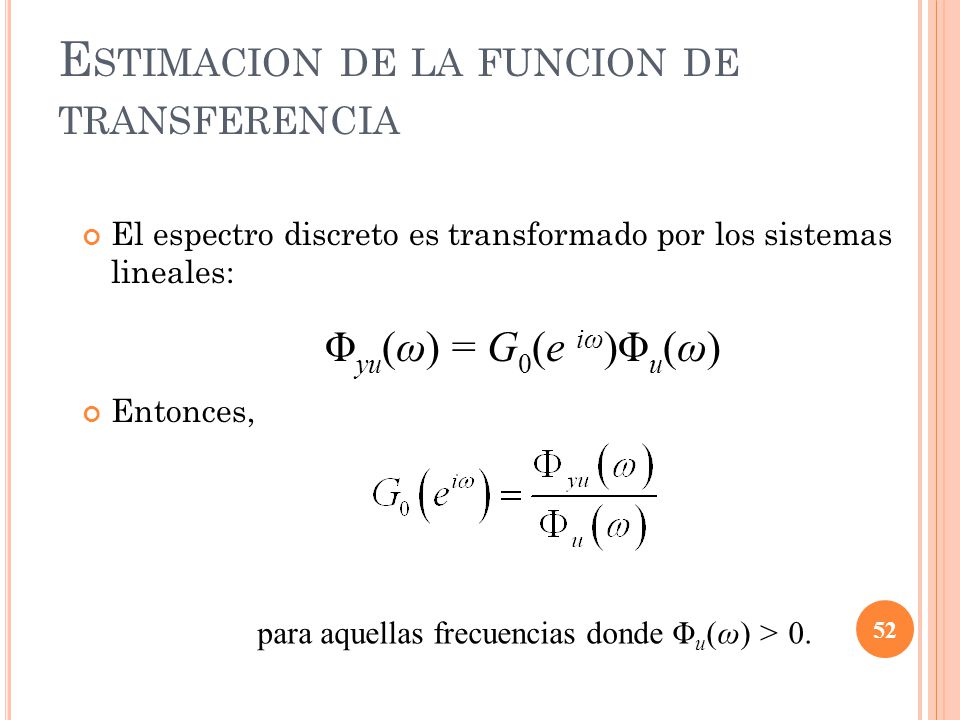

53 Estimacion de la funcion de transferencia

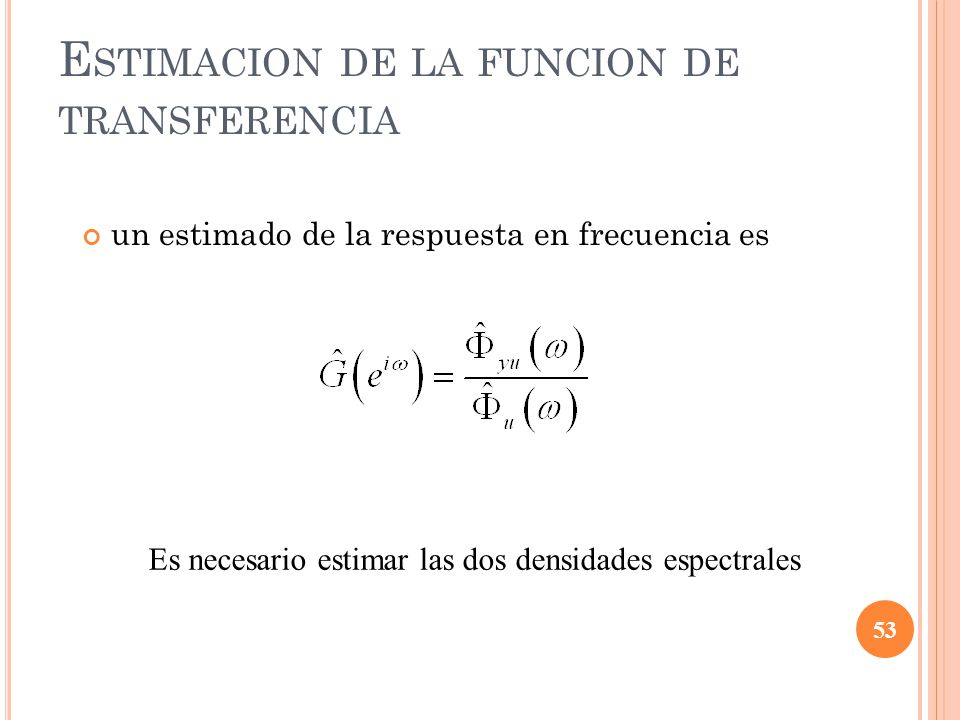

un estimado de la respuesta en frecuencia es Es necesario estimar las dos densidades espectrales

54 Estimacion de las densidades espectrales

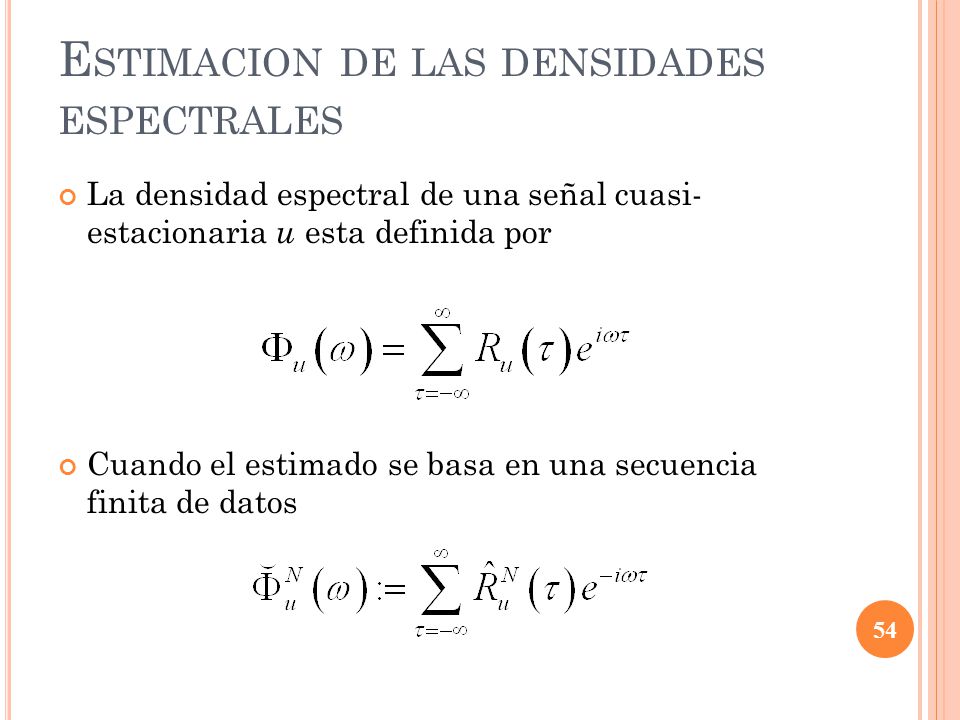

La densidad espectral de una señal cuasi- estacionaria u esta definida por Cuando el estimado se basa en una secuencia finita de datos

55 Principales pasos a seguir en el análisis

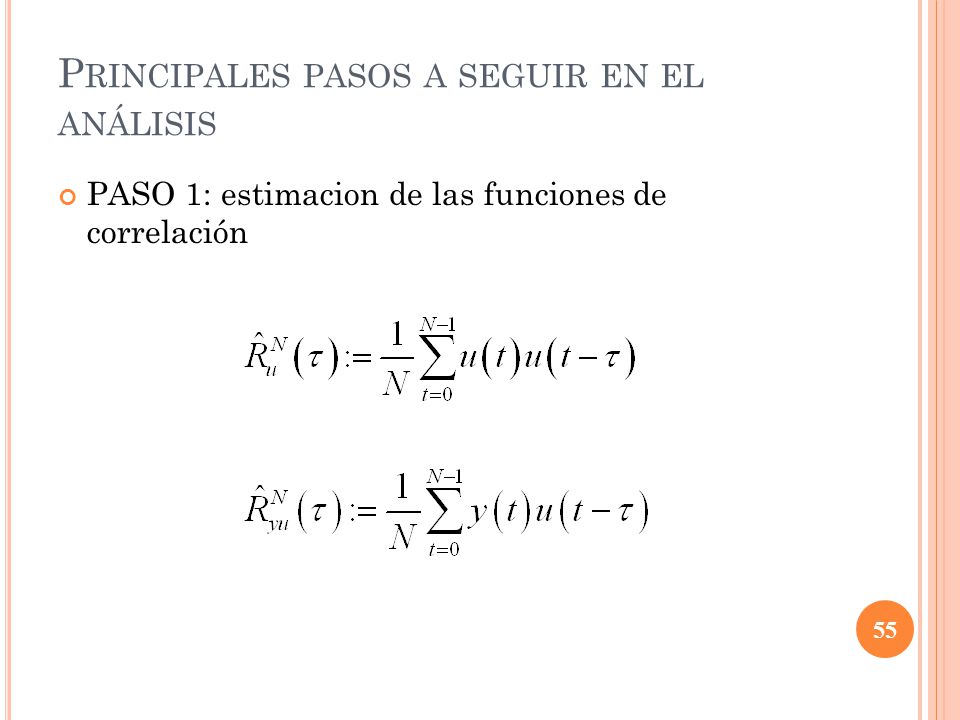

PASO 1: estimacion de las funciones de correlación

56 Principales pasos a seguir en el análisis

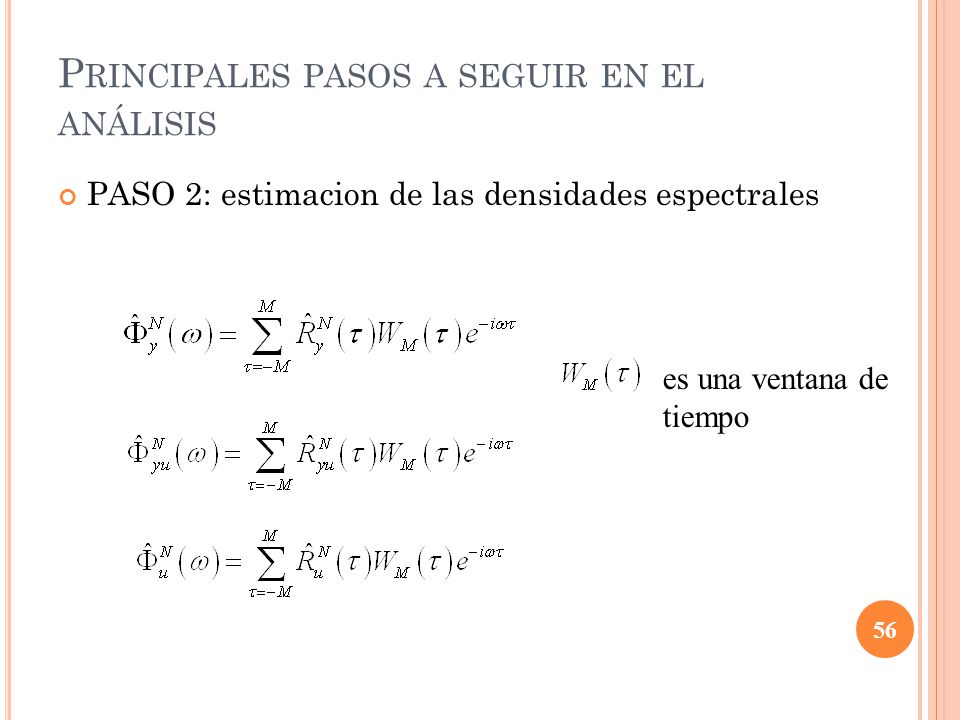

PASO 2: estimacion de las densidades espectrales es una ventana de tiempo

57 Principales pasos a seguir en el análisis

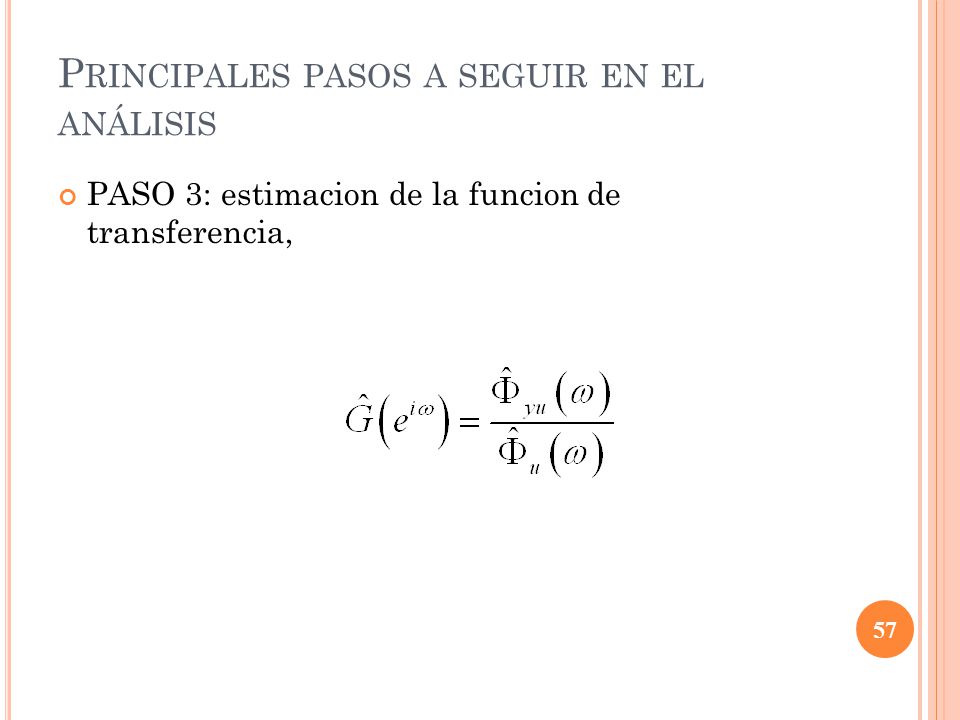

PASO 3: estimacion de la funcion de transferencia,

58 Principales pasos a seguir en el análisis

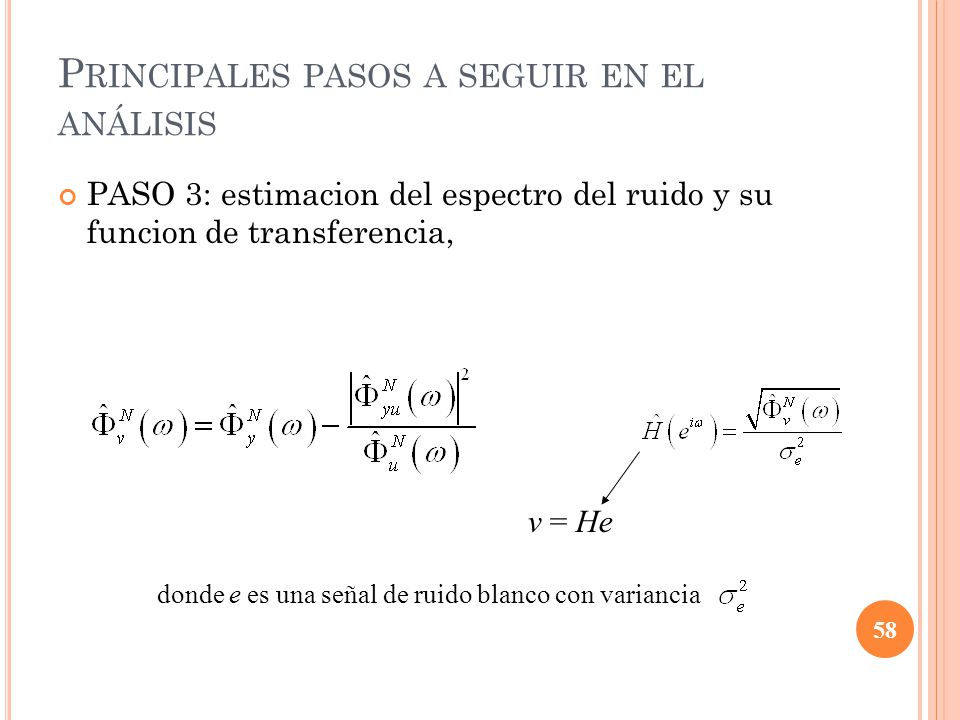

PASO 3: estimacion del espectro del ruido y su funcion de transferencia, v = He donde e es una señal de ruido blanco con variancia

59 Algunos comandos en Matlab

60 Ejercicio Consultar en matlab la ayuda de los siguientes comandos

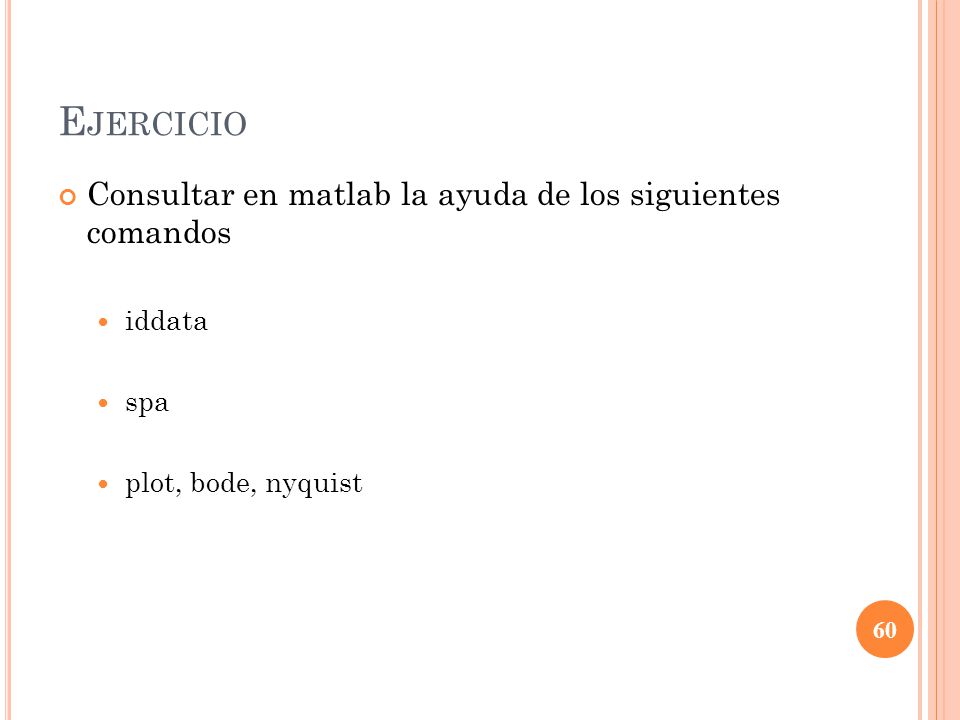

iddata spa plot, bode, nyquist

61 Ejemplos

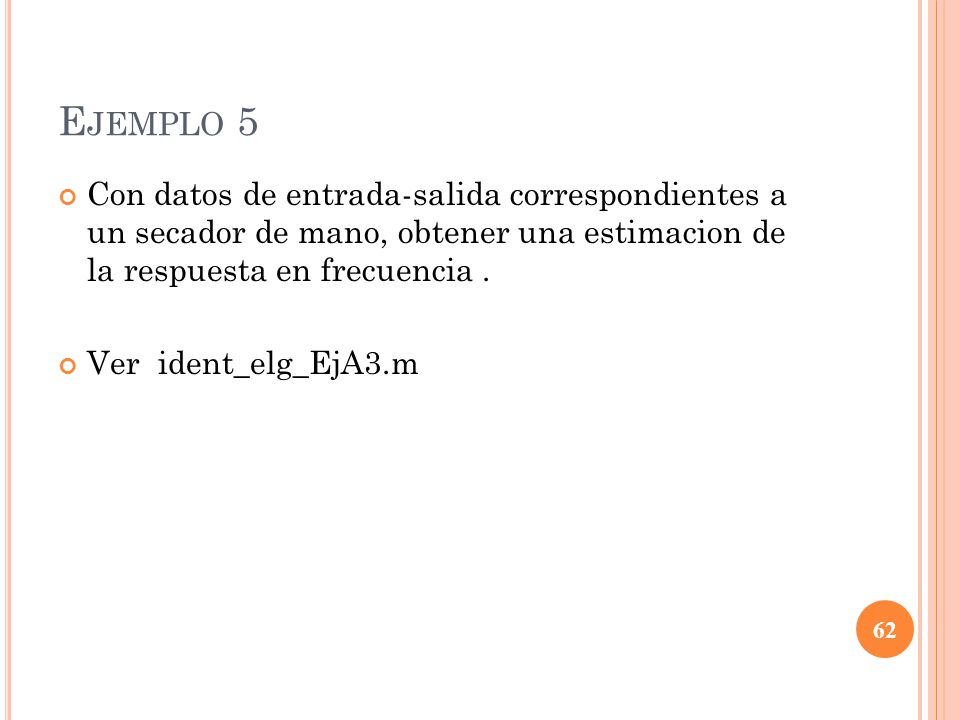

62 Ejemplo 5 Con datos de entrada-salida correspondientes a un secador de mano, obtener una estimacion de la respuesta en frecuencia . Ver ident_elg_EjA3.m

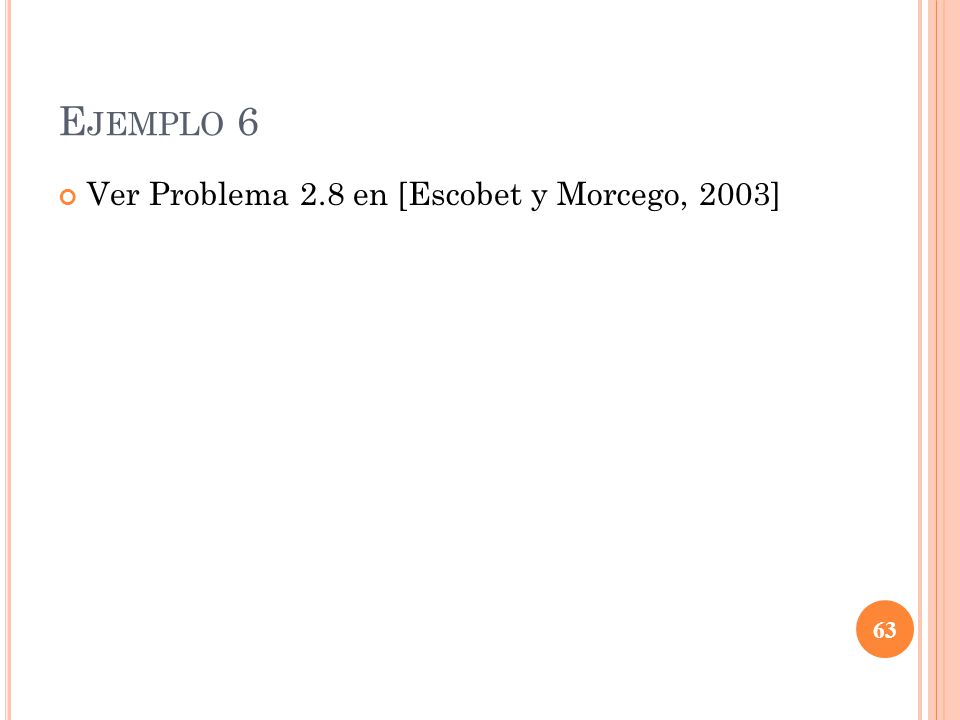

63 Ejemplo 6 Ver Problema 2.8 en [Escobet y Morcego, 2003]

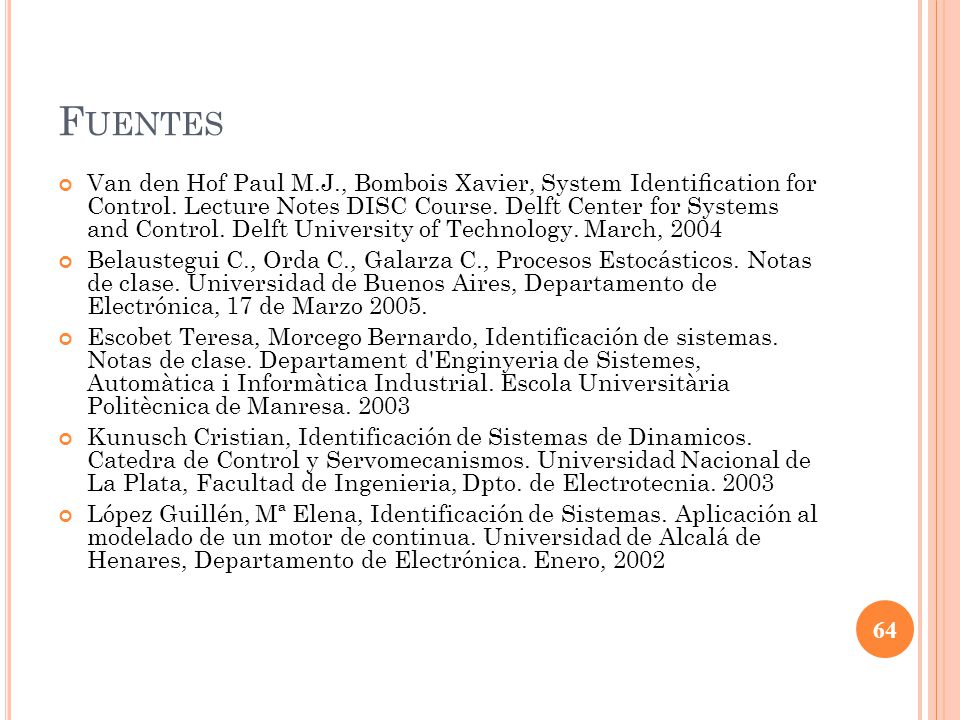

64 Fuentes Van den Hof Paul M.J., Bombois Xavier, System Identification for Control. Lecture Notes DISC Course. Delft Center for Systems and Control. Delft University of Technology. March, 2004 Belaustegui C., Orda C., Galarza C., Procesos Estocásticos. Notas de clase. Universidad de Buenos Aires, Departamento de Electrónica, 17 de Marzo 2005. Escobet Teresa, Morcego Bernardo, Identificación de sistemas. Notas de clase. Departament d'Enginyeria de Sistemes, Automàtica i Informàtica Industrial. Escola Universitària Politècnica de Manresa. 2003 Kunusch Cristian, Identificación de Sistemas de Dinamicos. Catedra de Control y Servomecanismos. Universidad Nacional de La Plata, Facultad de Ingenieria, Dpto. de Electrotecnia. 2003 López Guillén, Mª Elena, Identificación de Sistemas. Aplicación al modelado de un motor de continua. Universidad de Alcalá de Henares, Departamento de Electrónica. Enero, 2002
